Строительные сэндвич-панели DoorHan — качество, надежность и опыт в каждом проекте

Стеновые сэндвич-панели применяются при строительстве быстровозводимых зданий складского, промышленного и торгового назначения. В качестве утеплителя при изготовлении трехслойных сэндвич-панелей используются минераловатные плиты производства DoorHan на основе горных пород базальтовой группы.

Зона применения:

Здания производственного назначения

Идеальны для производственных зданий благодаря огнестойкости, отличной теплоизоляции и быстрому монтажу.

Здания складского назначения

Обеспечивают высокую пожаробезопасность хранения и стабильный температурно-влажностный режим.

Здания логистического назначения

Обеспечивают необходимый уровень огнезащиты и энергоэффективность для больших, часто отапливаемых, площадей.

Здания для сельского хозяйства

Надежно теплоизолируют и обеспечивают огнезащиту для ферм, хранилищ и теплиц.

Здания спортивного назначения

Гарантируют необходимую звукоизоляцию и высокий класс пожарной безопасности для мест массового пребывания людей.

Торговые павильоны

Идеальны для быстрого возведения энергоэффективных и пожаробезопасных торговых павильонов и магазинов.

Перегородки

Обеспечивают эффективную звукоизоляцию и высокую огнестойкость помещений.

Противопожарные стены

Сэндвич-панели с минеральной ватой используются для повышения класса огнестойкости зданий благодаря негорючему сердечнику.

Заказать с монтажом

Преимущества

Небольшой вес строительной панели

Благодаря утеплителю из минеральной ваты кровельные и стеновые сэндвич-панели имеют небольшой вес. За счет этого снижается нагрузка на несущие конструкции и появляется возможность возводить здания на облегченном фундаменте, что значительно сокращает расходы на его изготовление.

Легкость и быстрота монтажа

Соединение сэндвич-панелей осуществляется в замок. Специальная конфигурация замка «шип-паз» обеспечивает высокую плотность посадки и способствует быстрой и точной стыковке панелей, что значительно ускоряет и упрощает монтаж. Конструкции из таких сэндвич-панелей, в отличие от бетонных и кирпичных сооружений, можно легко демонтировать, перевезти и собрать в другом месте.

Высокие физико-механические показатели

Высокотехнологичное производство DoorHan и сырье премиального качества гарантируют высокие показатели прочности на сжатие, растяжение, сдвиг/срез; сопротивления деформации и сжимаемости.

Экономия полезной площади

Небольшая толщина панелей при высоких показателях теплоизоляции позволяет значительно увеличить внутреннюю полезную площадь здания.

Полный цикл производства

Производство материалов для стеновых и кровельных сэндвич-панелей полностью осуществляется на предприятиях концерна DoorHan. Собственные линии по покраске рулонной стали и производству минеральной ваты позволяют производить продукцию в кратчайшие сроки.

Контроль качества выпускаемой продукции

Самое современное лабораторное и производственное оборудование, собственные предприятия по изготовлению материалов для сэндвич-панелей, а также высокая квалификация сотрудников позволяют контролировать качество продукции на всех этапах производства.

Высокие показатели огнестойкости

При толщине от 120 мм предел огнестойкости панелей составляет EI 150, что позволяет использовать их в качестве противопожарных перегородок.

Сертификат на использование в зданиях группы А-В

Сэндвич-панели DoorHan соответствуют единым санитарно-эпидемиологическим и гигиеническим требованиям. Могут использоваться для строительства медицинских учреждений и зданий любого назначения типа А-В.

Длительный срок эксплуатации

Подтвержден срок эффективной эксплуатации строительных сэндвич-панелей с утеплителем из минеральной ваты продолжительностью 50 лет.

Полнокомплектная поставка от одного производителя

Благодаря широкому ассортименту выпускаемой продукции мы можем укомплектовать любой строительный объект всем необходимым оборудованием (воротами, техническими и холодильными дверями, перегрузочным оборудованием, витражными конструкциями и т. д.).

Небольшой вес строительной панели

Легкость и быстрота монтажа

Высокие физико-механические показатели

Экономия полезной площади

Полный цикл производства

Контроль качества выпускаемой продукции

Высокие показатели огнестойкости

Сертификат на использование в зданиях группы А-В

Длительный срок эксплуатации

Полнокомплектная поставка от одного производителя

Дизайн

Вид профиля и замка сэндвич-панелей, регион производства — Можайск, Воронеж, Новосибирск

Цветовые решения

Материал металлических облицовок

Гладкая (Г)

Трапеция (50/50)

Волна (В15)

Зиговка (100)

Стеновой замок (Z6, Z7, Z9)

Золотой дуб (GLK)

Любой цвет по карте RAL

Оцинкованная сталь с покрытиями: <br> Полиэстер (Polyester), ПУР (PUR), <br> ПВДФ (PVDF), Принтеч (Printech)

Оцинкованная сталь с покрытиями:
Полиэстер (Polyester), ПУР (PUR),
ПВДФ (PVDF), Принтеч (Printech)

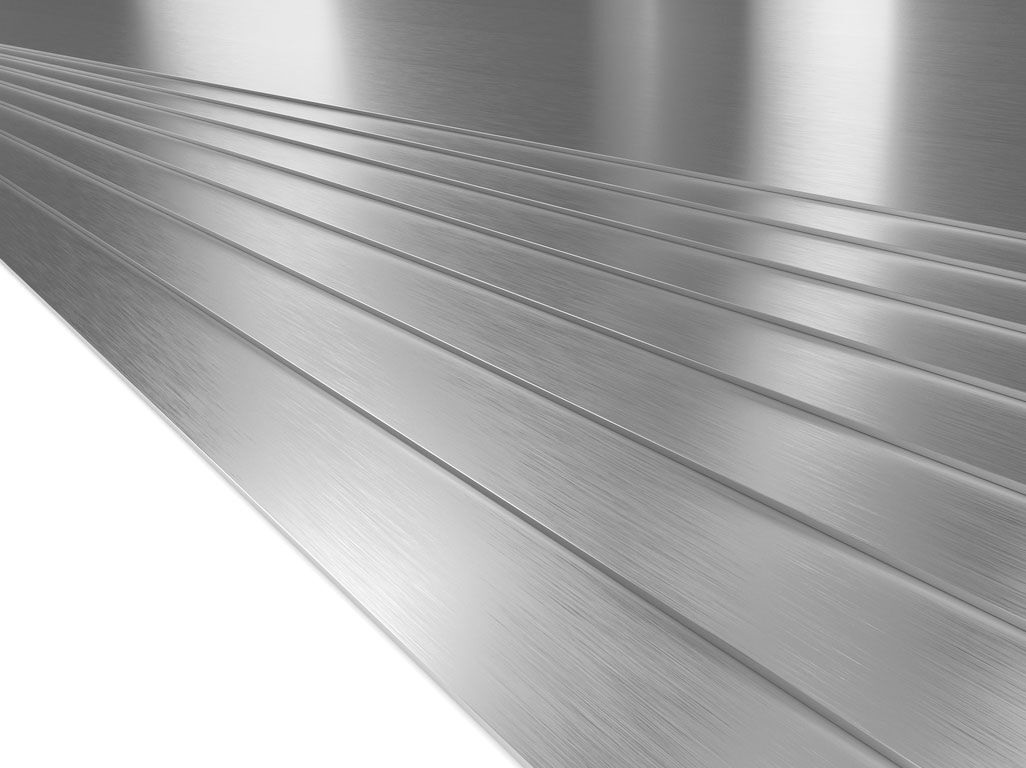

Нержавеющая сталь AISI 304

Комплектация

Базовая комплектация

В качестве сырья для изготовления сэндвич-панелей используют холоднокатаную горячеоцинкованную тонколистовую или нержавеющую сталь. Для производства строительных сэндвич-панелей применяют сталь толщиной 0,45–0,7 мм с различными видом полимерного покрытия или без него.

В качестве утеплителя для трехслойных сэндвич-панелей применяются минераловатные плиты собственного производства, изготовленные на основе горных пород базальтовой группы.

В качестве связующего звена между утеплителем и металлом облицовок строительных сэндвич-панелей применяется двухкомпонентная композиция из полиола и изоцианата.

Техническое описание

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Регион производства

Можайск, Воронеж, Новосибирск

Ширина, мм

1 000, 1 190

Длина, мм

2 000–13 500 (под заказ — до 16 000)

Толщина, мм

50, 60, 80, 100, 120, 150, 180, 200, 250, 300

Расшифровка наименования строительных сэндвич-панелей.

Технические характеристики стеновых сэндвич-панелей.

Нормы загрузки сэндвич-панелей в фуру и контейнер.

Сравнение теплотехнических характеристик материалов.

Информационная таблица о погрузо-загрузочных работах.

Транспортная бирка о хранении и строповке панелей.

Параметр	Значение	Примечание
Тип металла облицовок панели	Оцинкованная сталь Нержавеющая сталь	Производство сэндвич-панелей с нержавеющей сталью доступно только в Воронеже
Масса цинкового покрытия, г/м²	100	60–275 г/м² – по запросу
Толщина металла облицовок панели, мм	0,5	0,45–0,7 мм – по запросу
Плотность минеральной ваты, кг/м³	105	95, 110, 130 кг/м³ – по запросу
Коэффициент теплопроводности, Вт/(м·К)	0,042–0,043

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Упаковка сэндвич-панелей осуществляется в транспортные пакеты, запакованные стретч-пленкой с пенопластовыми листами. Смотрите инструкцию по упаковке
Описание	Перевозка транспортных пакетов с сэндвич-панелями осуществляется автомобильным, железнодорожным либо водным транспортом. Примеры загрузки смотрите в инструкции по упаковке

Установка

Способы монтажа

Общие требования по монтажу сэндвич-панелей
1. Захват панели осуществляйте так, чтобы она находилась в равновесии. Монтируемую панель следует поднимать плавно, без рывков, раскачивания и вращения, с применением оттяжек, закрепленных на торцах панели, при этом необходимо закрепить предохранительный (страховочный) ремень вокруг панели перед ее подъемом.
2. Соблюдайте действующие нормы и правила по технике безопасности, выполняя монтажные работы с использованием различных приспособлений.
3. Выполняйте строповку монтируемых панелей в местах, указанных в проекте производства работ, и обеспечьте их подъем и подачу к месту установки в положении, близком к проектному.
4. Поднимать панели следует в два приема: сначала панель поднять на высоту не более 20–30 см от уровня площадки, на которой производилась установка приспособлений, а после проверки надежности строповки — до проектной отметки. Непосредственно перед установкой панели в проектное положение, необходимо снять страховочные ремни и смонтировать панель, удерживаемую приспособлениями.
5. Для предотвращения непроизвольного падения панели во время подъема, необходимо установить страховочные ремни вокруг панели. Используйте для этого текстильные стропы соответствующей длины и грузоподъемности, оснащенные монтажными карабинами.
6. При перемещении, кантовании, подаче панелей на монтаж необходимо исключить значительные прогибы и деформации замков, что приводит к неплотному примыканию панелей между собой.
7. Для проведения монтажной резки панелей используются ручные электрические циркулярные пилы или лобзики с мелким профилем зуба. Для резки панелей запрещается использовать угловые шлифовальные машинки. В случае небольшого объема резки можно использовать ручную ножовку, поступая следующим образом: обе поверхности металлической обшивки распиливаются по отдельности, а оставшаяся в промежутке минеральная вата разрезается ножом или пилой.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Инструкция по упаковке сэндвич-панелей

PDF

Инструкция по монтажу стеновых сэндвич-панелей

PDF

Сертификат соответствия (регион производства – Воронеж)

PDF

Пожарный сертификат (регион производства – Воронеж)

PDF

Сертификат СЭЗ (регион производства – Воронеж)

PDF

Заключение по оценке огнестойкости узлов примыкания (регион производства – Воронеж)

PDF

Сертификат соответствия (регион производства – Можайск)

PDF

Пожарный сертификат (регион производства – Можайск)

PDF

Сертификат СЭЗ (регион производства – Можайск)

PDF

Заключение по оценке огнестойкости узлов примыкания (регион производства – Можайск)

PDF

Заключение НИИСФ РААСН о сроках эффективной эксплуатации сэндвич-панелей (регион производства – Можайск)

PDF

Сертификат соответствия (регион производства – Новосибирск)

PDF

Пожарный сертификат (регион производства – Новосибирск)

PDF

Сертификат СЭЗ (регион производства – Новосибирск)

PDF

Заключение по оценке огнестойкости узлов примыкания (регион производства – Новосибирск)

PDF

Каталог комплектации по сэдвич-панелям

PDF

DWG

Гарантийные обязательства печать

2. Долговечность сэндвич-панелей зависит, прежде всего, от коррозионной агрессивности среды, в которой они эксплуатируются. В связи с этим, долговечность сэндвич-панелей со стандартной отделкой поверхностей, эксплуатирующихся в обычной промышленной среде, составляет до 50 лет.
