DoorHan курулуш сэндвич панелдери — сапат, ишенимдүүлүк жана ар бир долбоордо тажрыйба

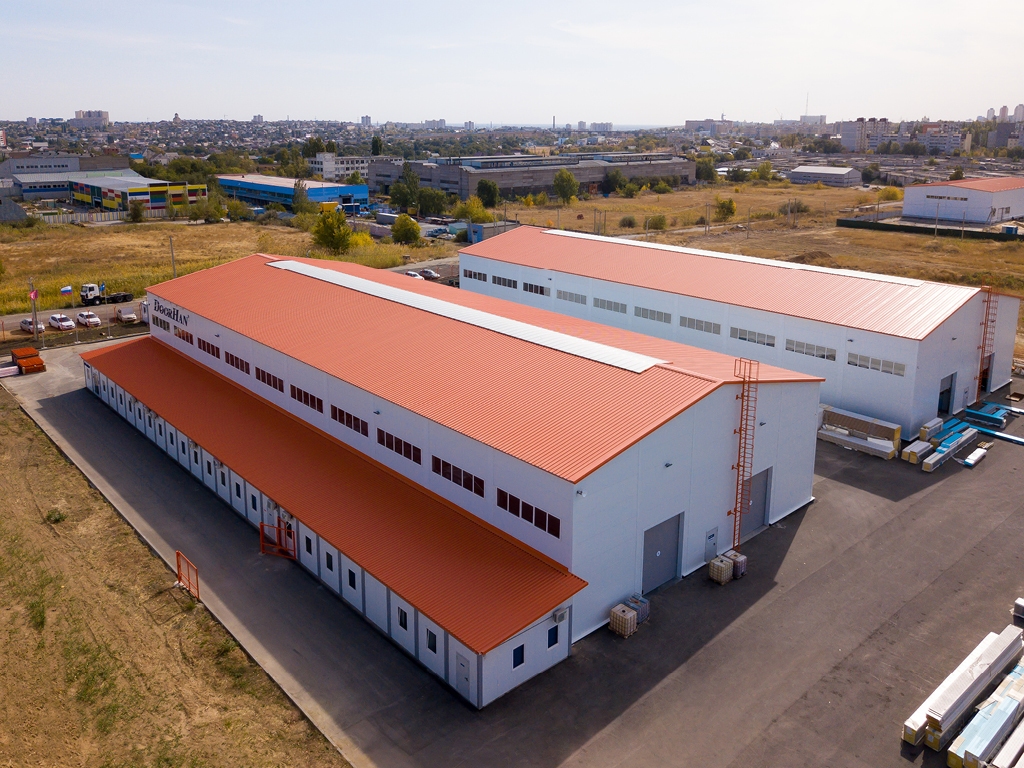

Дубалдык сэндвич-панелдер кампаларга, өнөр жай жана соода объекттерине ылайыкташкан тез курула турган имараттарды курууда колдонулат. Үч катмарлуу сэндвич-панелдерди өндүрүүдө жылууландыргыч катары DoorHan өндүрүшү тарабынан базальт топтогу тоо тектерине негизделген минералдык жүн плиталары колдонулат.

Зона применения:

Өнөр жайлык имараттар

Кампа имараттары

Логистика имараттары

Айыл чарба объекттери

Спорттук объекттер

Соода павильондору

Бөлүүчтөр

Өрткө каршы дубалдар

монтаж менен заказ берүү

Артыкчылыктар

Курулуш панелинин жеңил салмагы

Минералдык жүн менен изоляцияланган кровельдик жана дубалдык сэндвич-панелдер жеңил салмакка ээ. Бул каркас конструкцияларына түшкөн жүктү азайтат жана жеңил негизде имараттарды курууга мүмкүнчүлүк түзөт, натыйжада фундаментти жасоого кеткен чыгымдар кыйла кыскарбайт.

Монтаждын жеңилдиги жана ылдамдыгы

Сэндвич-панелдер «тиги-бор» (шип-паз) замогу аркылуу туташтырылат. Замоктун атайын конфигурациясы панелдердин тыгыз орношун камсыздап, монтажды тез жана так жүргүзүүгө шарт түзөт. Бетон жана кыш конструкцияларынан айырмаланып, мындай сэндвич-панелдерди оңой демонтаждап, башка жерге которуп, кайра куруп алса болот.

Жогорку физикалык жана механикалык көрсөткүчтөр

DoorHan өндүрүшүнүн жогорку технологиясы жана премиум класстагы чийки заттар панелдердин кысылышка, чыңалууга, жылыш/кесилүүгө, деформацияга жана басууга туруктуулугун камсыздайт.

Ички пайдалуу аянтты үнөмдөө

Панелдердин аз калыңдыгы жана жогорку жылуулоо көрсөткүчү имараттын ички пайдалуу аянтын кыйла көбөйтүүгө мүмкүндүк берет.

Толук өндүрүш цикли

Дубалдык жана кровельдик сэндвич-панелдердин материалдарын өндүрүү толугу менен DoorHan концернинин ишканаларында жүргүзүлөт. Рулондук металлды боёо жана минералдык жүн өндүрүшүнүн өз линиялары продукцияны кыска мөөнөттө чыгарууга мүмкүндүк берет.

Өндүрүлгөн продукциянын сапатын контролдоо

Эң заманбап лабораториялык жана өндүрүштүк жабдуулар, сэндвич-панелдердин материалдарын чыгаруучу өз ишканалар, ошондой эле жогорку квалификациялуу кызматкерлер продукциянын сапатын өндүрүштүн бардык этаптарында көзөмөлдөөгө мүмкүнчүлүк берет.

Жогорку отко туруктуулук көрсөткүчтөрү

Калыңдыгы 120 мм жана андан жогору панелдерде отко туруктуулук EI 150 деңгээлинде, бул аларды өрт тосуучу дубалдар катары колдонууга мүмкүндүк берет.

А-В класстагы имараттарда колдонууга сертификат

DoorHan сэндвич-панелдер санитардык-эпидемиологиялык жана гигиеналык талаптарга жооп берет. Алар А-В типтеги медициналык мекемелерди жана ар кандай максаттагы имараттарды курууда колдонулушу мүмкүн.

Узак мөөнөттүү кызмат мөөнөтү

Минералдык жүн менен изоляцияланган сэндвич-панелдердин эффективдүү эксплуатация мөөнөтү 50 жылга тастыкталган.

Бир өндүрүүчүнүн толук комплекттүү жеткирүүсү

Кең ассортименттеги продукциянын жардамы менен биз ар кандай курулуш объектин керектүү жабдуулардын баары менен (эшиктер, техникалык жана муздаткыч эшиктер, жүктөө жабдуулары, витраж конструкциялар ж.б.) комплекттей алабыз.

Курулуш панелинин жеңил салмагы

Монтаждын жеңилдиги жана ылдамдыгы

Жогорку физикалык жана механикалык көрсөткүчтөр

Ички пайдалуу аянтты үнөмдөө

Толук өндүрүш цикли

Өндүрүлгөн продукциянын сапатын контролдоо

Жогорку отко туруктуулук көрсөткүчтөрү

А-В класстагы имараттарда колдонууга сертификат

Узак мөөнөттүү кызмат мөөнөтү

Бир өндүрүүчүнүн толук комплекттүү жеткирүүсү

Дизайн

Сэндвич-панелдердин профилинин түрү жана замогунун түрү, өндүрүш аймагы — Воронеж

Сэндвич-панелдердин профиль жана замок түрү, өндүрүш аймагы — Новосибирск

Жаптоо түрү

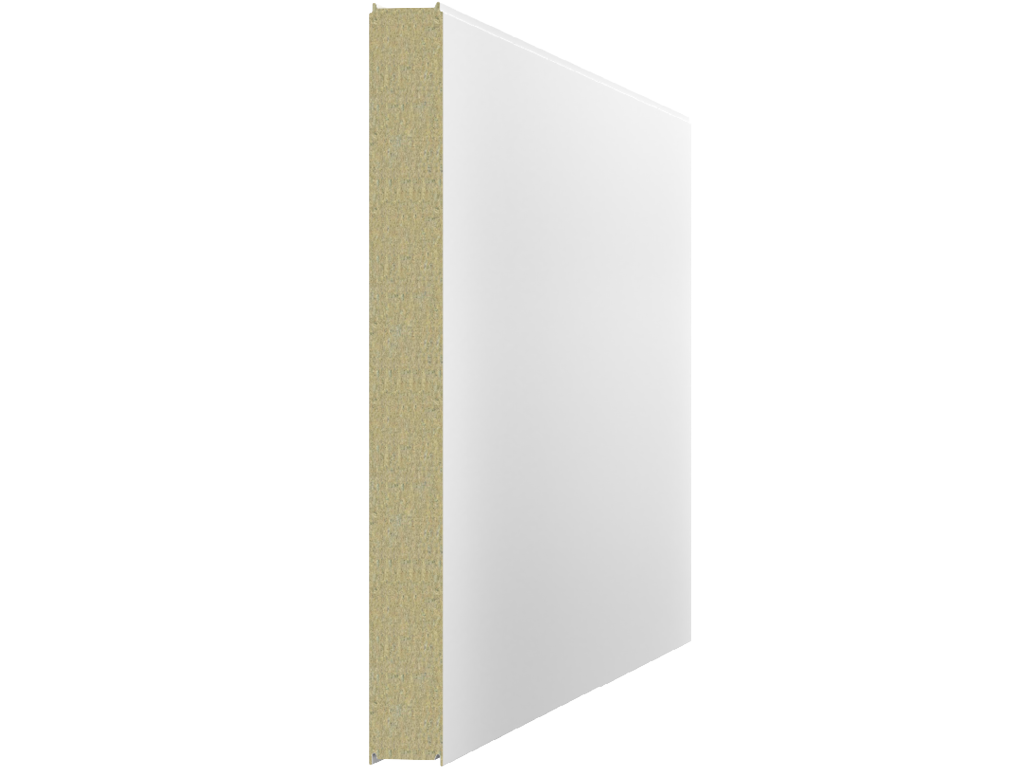

Түз (Г)

Трапеция (50/50)

Толкун (В15)

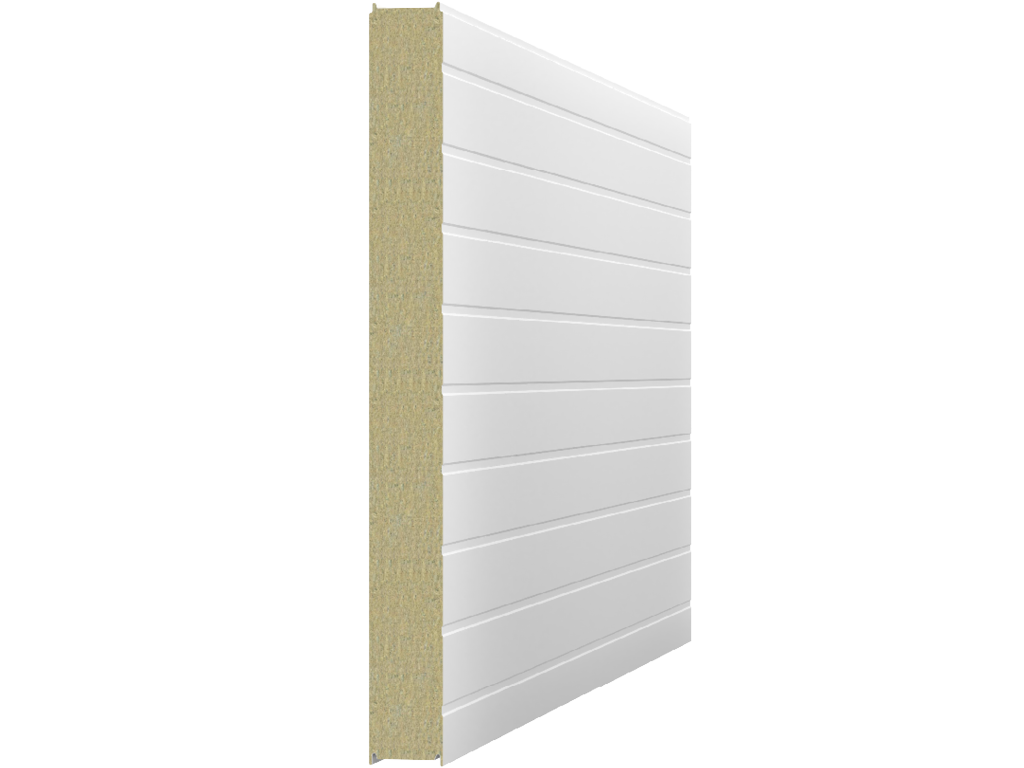

Зиговка (100)

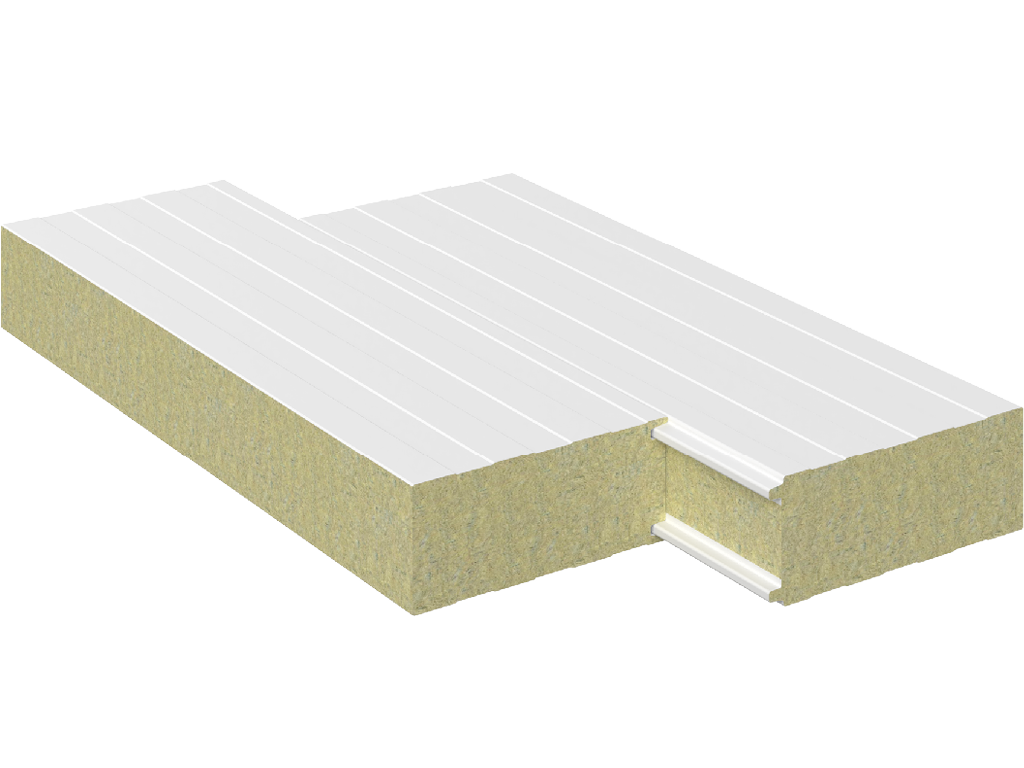

Z-lock (Z7)

Жумшак (Г)

Трапеция (50/50)

Толкун (В15)

Зиговка (100)

Z-lock (Z9)

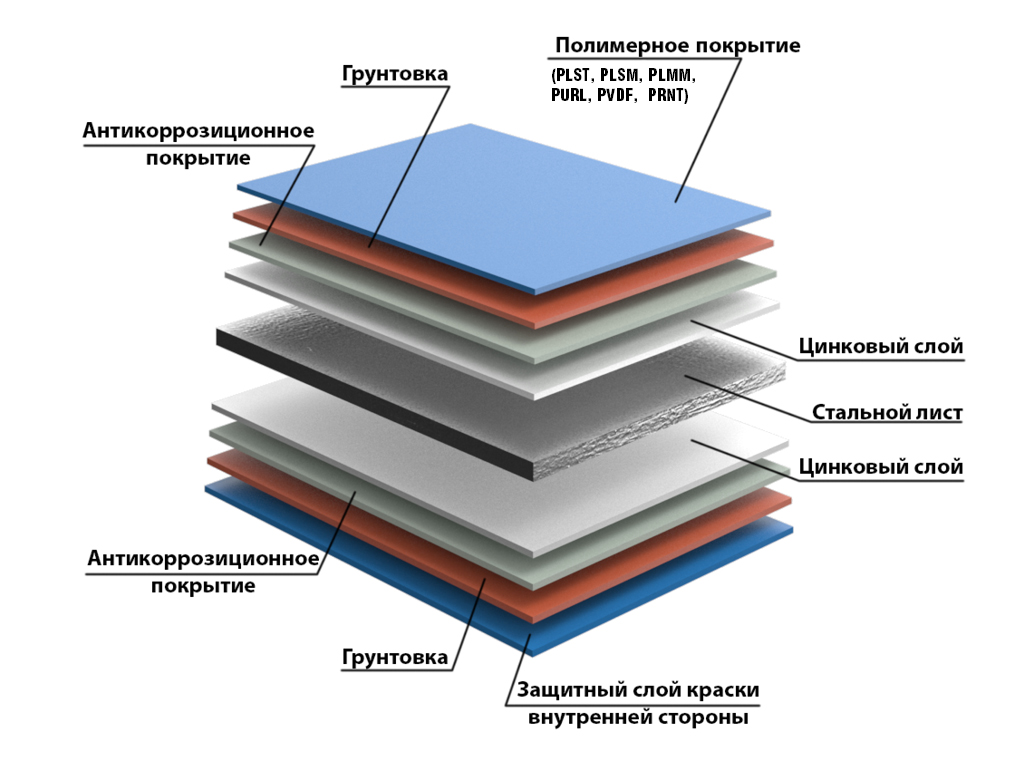

Polyester, PURAL, PVDF, Printech

Комплектация

Базовая комплектация

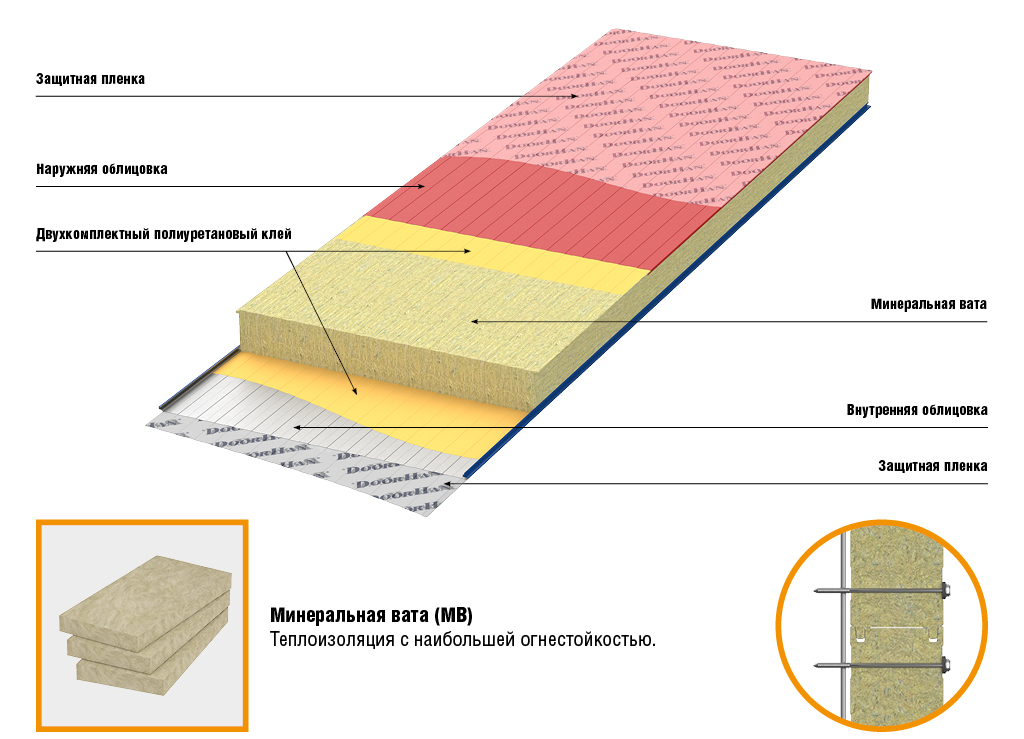

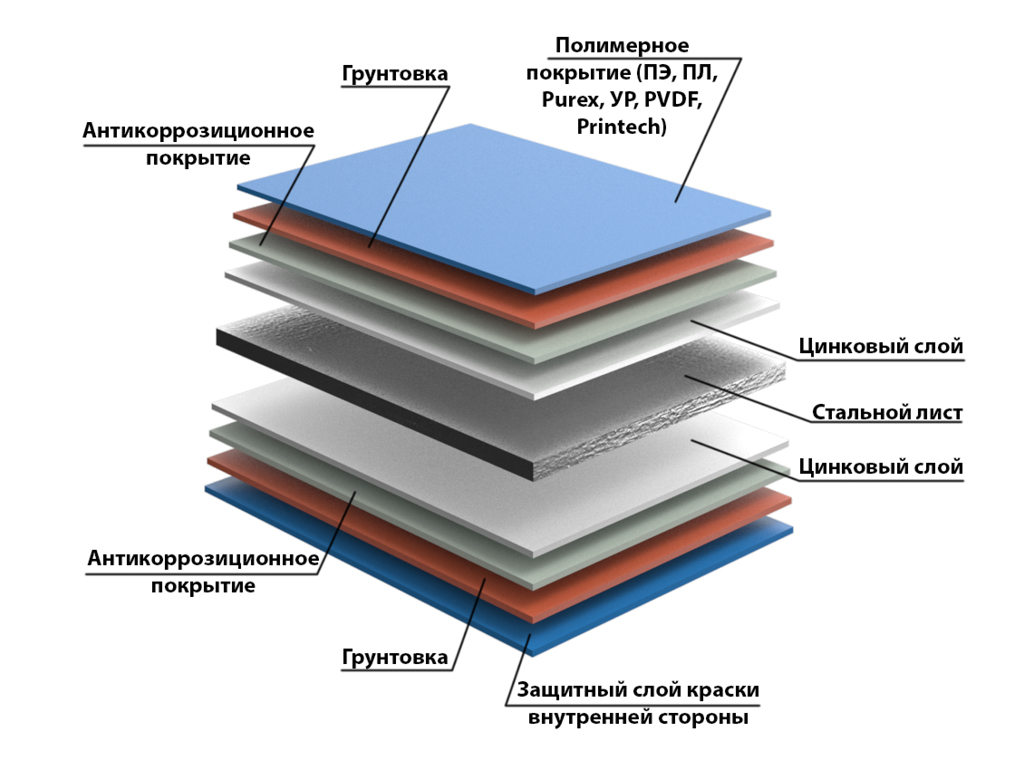

Сэндвич-панелдерди өндүрүү үчүн чийки зат катары суук прокатталган ысык цинктелген тунук болоттон пайдаланылат. Курулуш сэндвич-панелдерин өндүрүүдө 0,45–0,7 мм калыңдыктагы жана ар кандай полимердик каптоолор менен жабылган болот колдонулат.

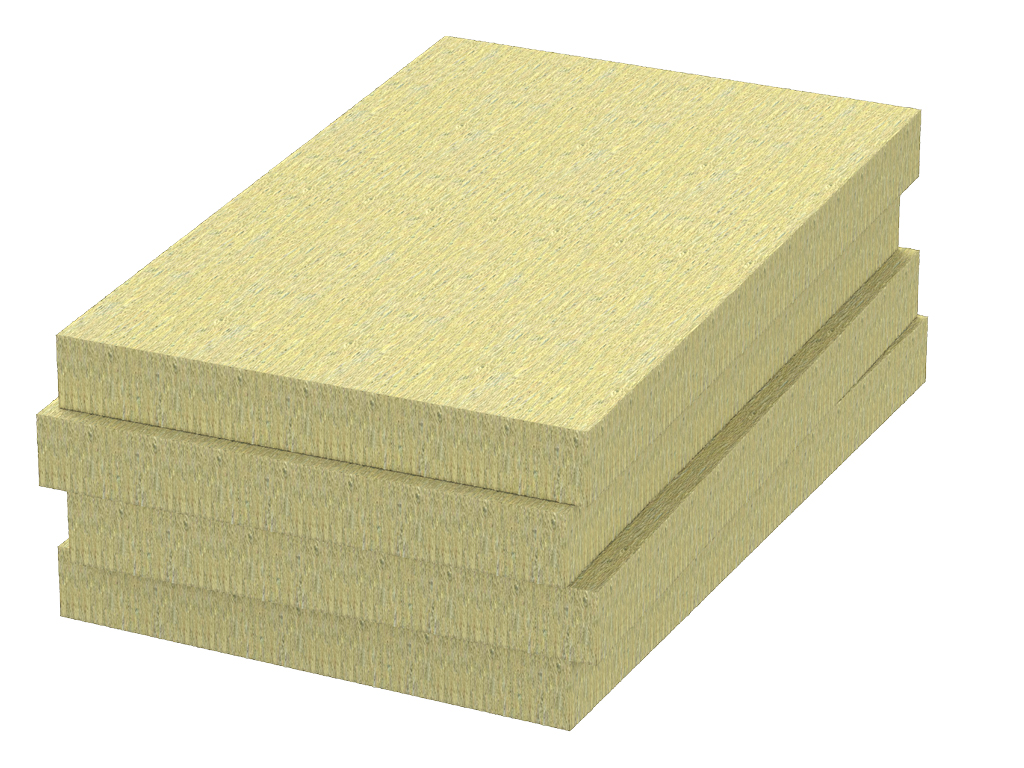

Үч катмарлуу сэндвич-панелдерде жылуулоо материалы катары DoorHan өндүргөн минералдык жүн плиталары колдонулат, алар базальттык топтогу тоо таштарынын негизинде жасалат.

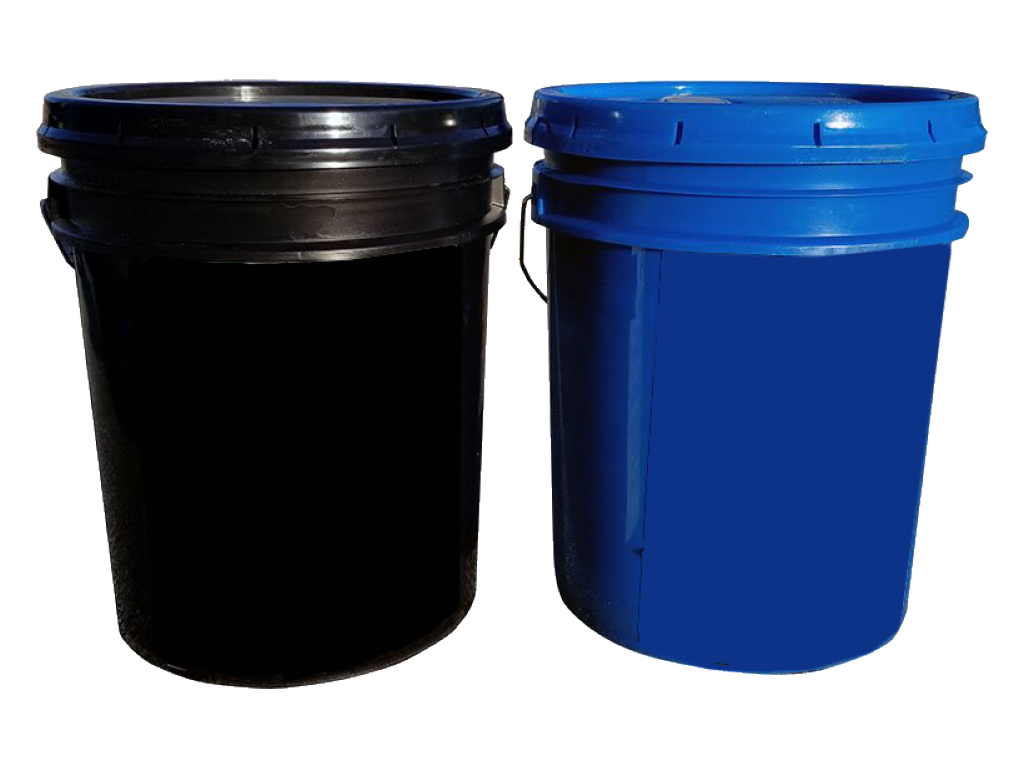

Жылуулоо материалы менен металл каптоо беттерин бириктирүүчү элемент катары эки компоненттүү полиол жана изоцианат композициясы колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Примечание:

Өндүрүш аймагы - Воронеж

Ширина, мм

1 000, 1 190

Длина, мм

1500–13000 (талап боюнча 16000ге чейин)

Толщина, мм

50, 60, 80, 100, 120, 150, 180, 200, 250, 300

Примечание:

Өндүрүш аймагы - Новосибирск

Ширина, мм

1 000, 1 190

Длина, мм

1500–13000 (талап боюнча 16000ге чейин)

Толщина, мм

50, 60, 80, 100, 120, 150, 180, 200, 250, 300

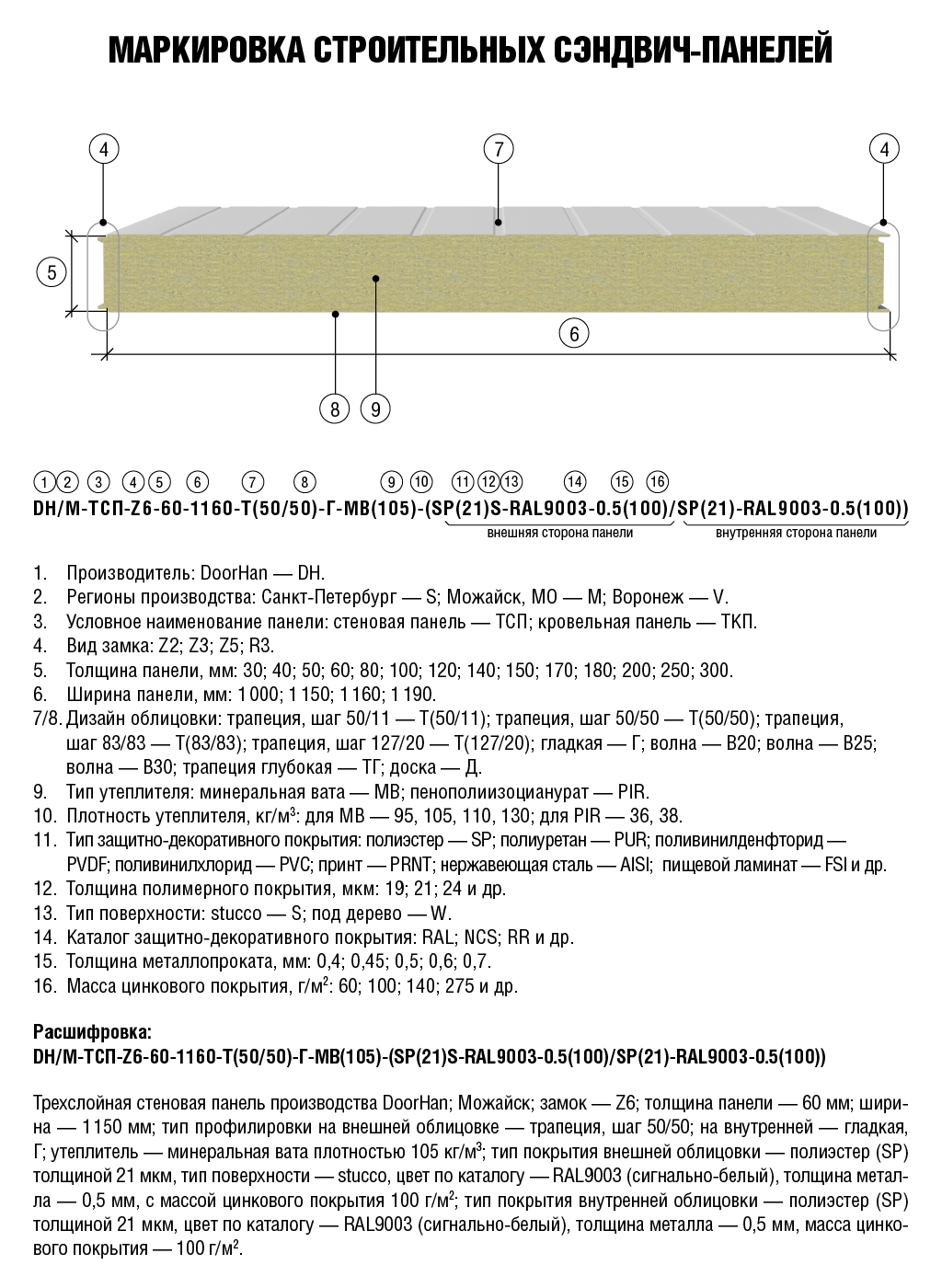

Курулуш сэндвич-панелдеринин аталышын ачып берүү

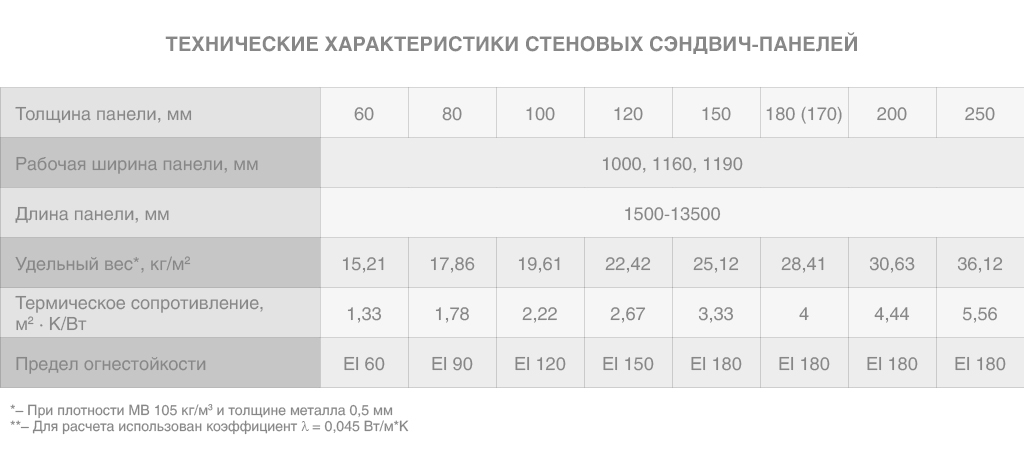

Стеналык сэндвич-панелдердин техникалык мүнөздөмөлөрү

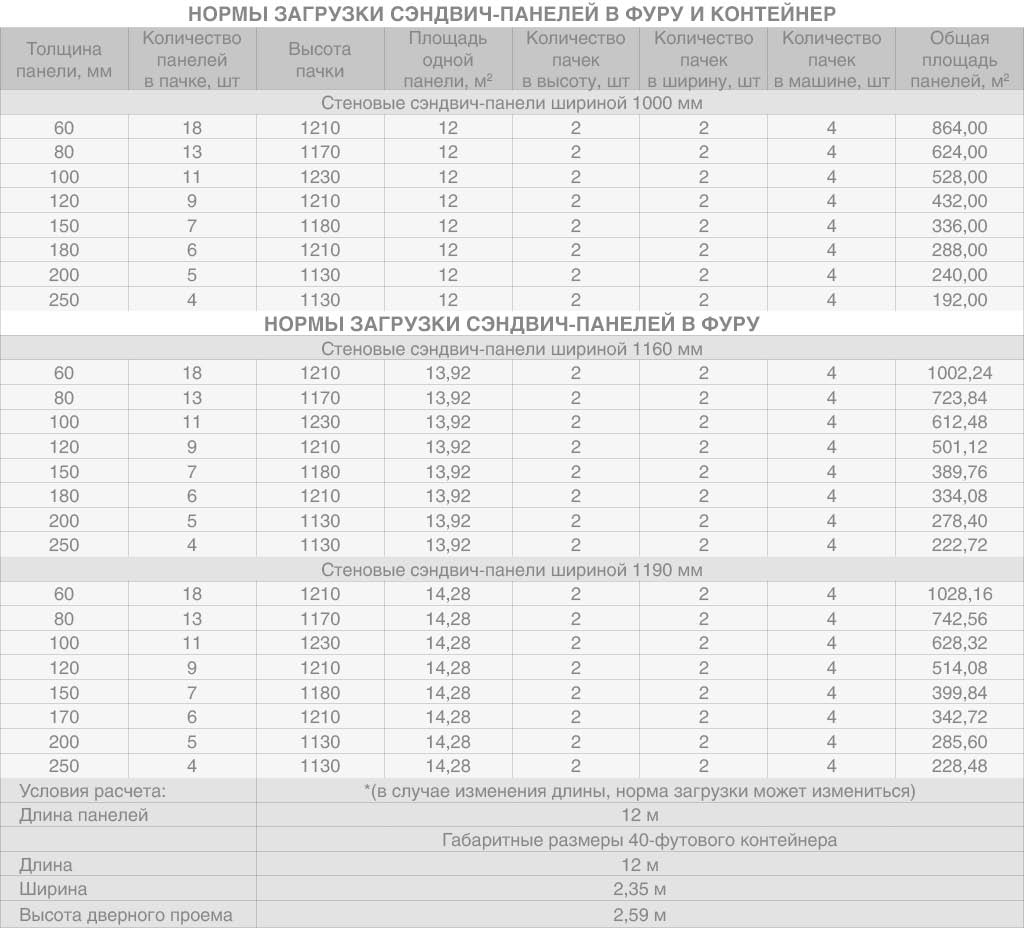

Сэндвич-панелдерди фурага жана контейнерге жүктөө нормалары

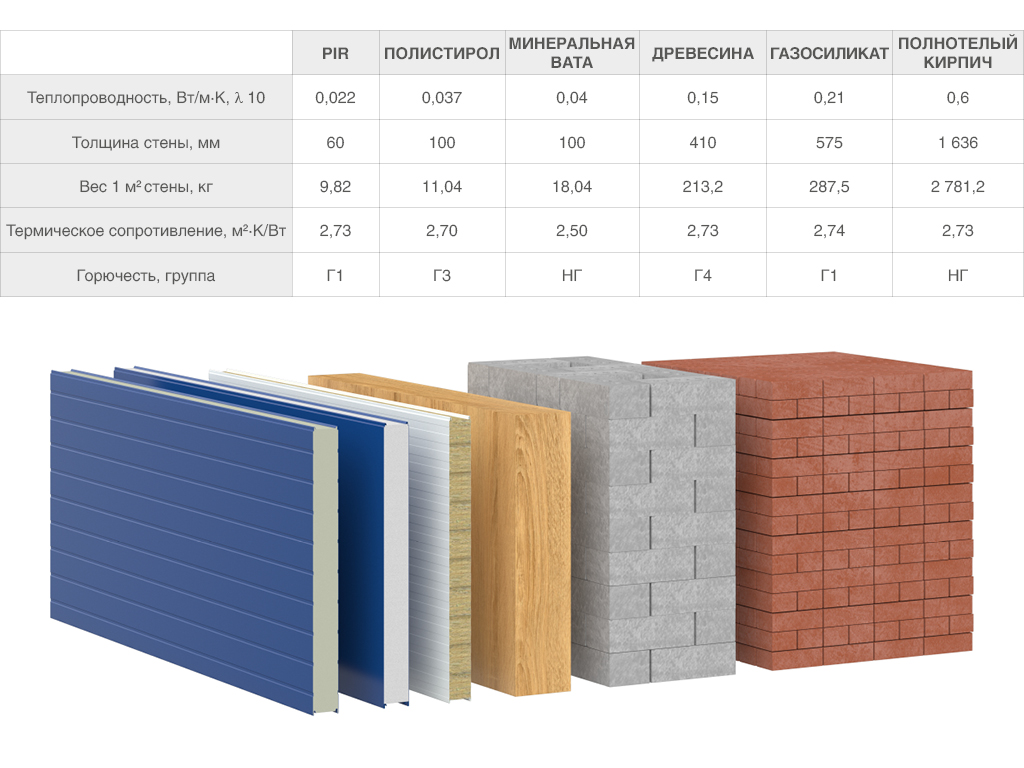

Материалдардын жылуулук-техникалык өзгөчөлүктөрүн салыштыруу

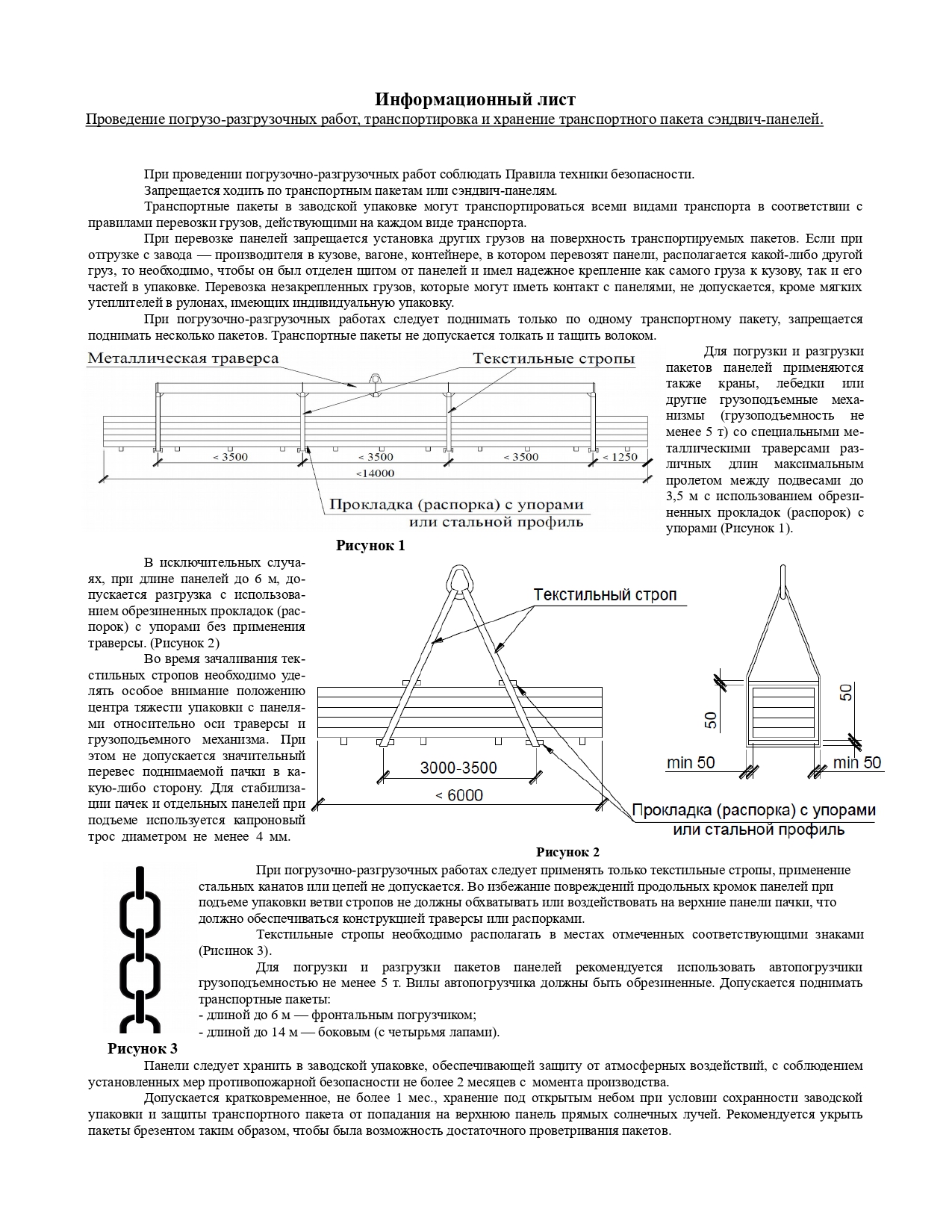

Жүктөө жана түшүрүү иштерине байланыштуу маалыматтык таблица

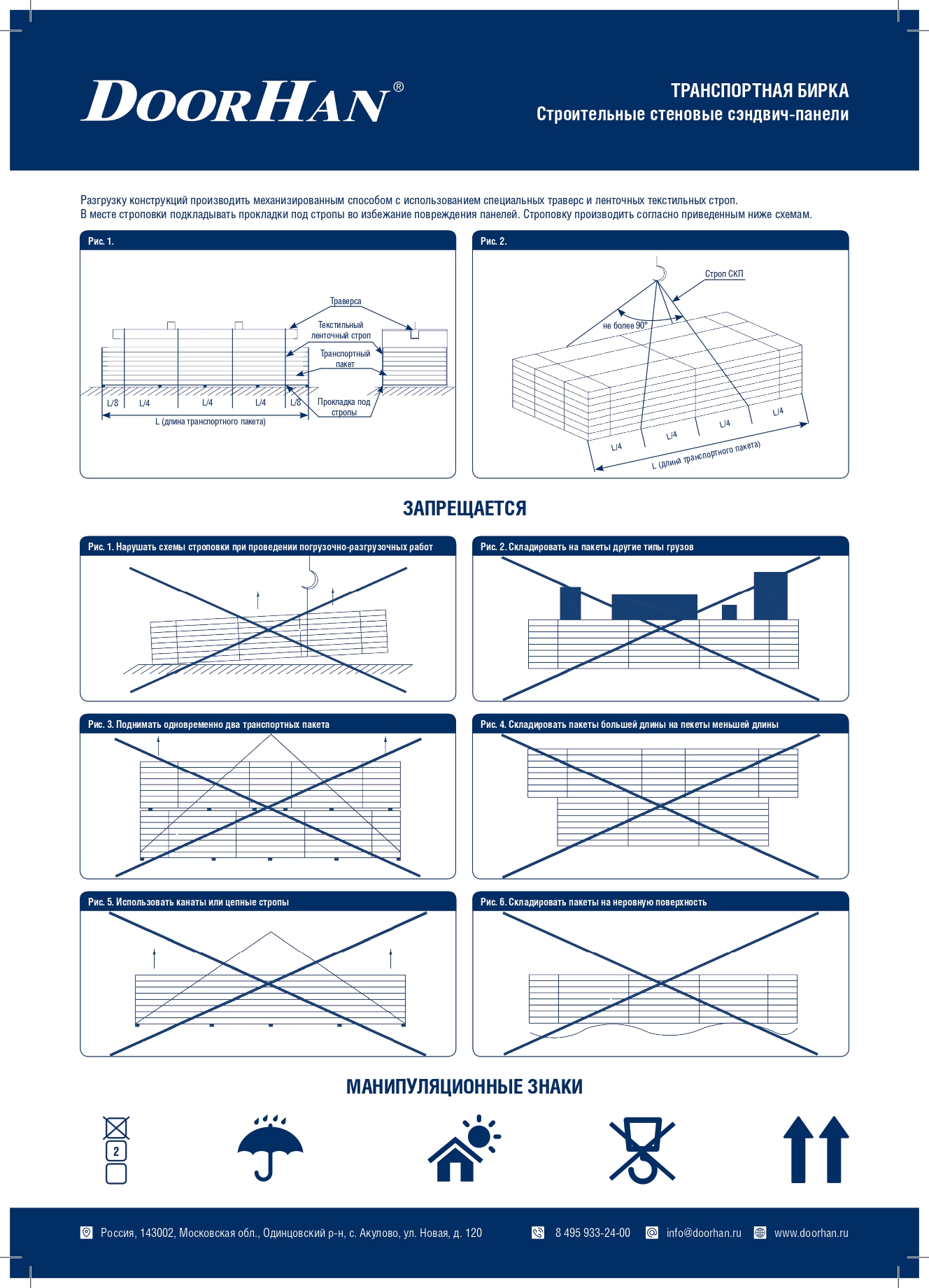

Панелдерди сактоо жана строптоо боюнча транспорттук бирок

Параметр	Значение	Примечание
Масса цинкового покрытия, г/м²	100	60–275 г/м² – сураныч боюнча
Толщина металла облицовок панели, мм	0,5	0,45–0,7 мм – сураныч боюнча
Плотность минеральной ваты, кг/м³	105	95, 110, 130 кг/м³ – сураныч боюнча
Коэффициент теплопроводности, Вт/(м·К)	0,042–0,043

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич-панелдерди таңгактоо транспорттук пакеттерде жүргүзүлөт, алар стрейч пленкасы жана пенопласт барактары менен оролгон. Таңгактоо боюнча нускаманы караңыз
Описание	Сэндвич-панелдерди камтыган транспорттук пакеттерди ташуу автотранспорт, темир жол же суу транспорту аркылуу жүргүзүлөт. Жүктөө мисалдары таңгактоо боюнча нускамадан караңыз

Орнотуу

Способы монтажа

Сэндвич-панелдерди монтаждоонун жалпы талаптары
1. Панелди кармоо учурунда ал тең салмактуу абалда болушу керек. Монтаждалуучу панелди жылмакай көтөрүңүз, түртүп, чайкалтып же бурулуп кетпестен, панелдин учтарына бекитилген аркан же жумшак трос колдонуу менен. Көтөрүүдөн мурун панелдин айланасына алдын ала коопсуздук (страховка) ременин бекитиңиз.
2. Ар кандай жабдууларды колдонуу менен монтаждоо иштерин жүргүзгөндө иш коопсуздугу боюнча күчүндө болгон эрежелерди жана нормаларды сактаңыз.
3. Монтаждалуучу панелдерди строптоо (бекитүү) долбоордук монтаж иштери көрсөтүлгөн жерлерде жүргүзүлүшү керек жана панелди монтаждоо жерине долбоордук абалга жакын абалда жеткирүү камсыз кылынсын.
4. Панелди көтөрүү эки этапта жүргүзүлөт: биринчи этапта панелди жабдуулар орнотулган аянттан 20–30 см бийиктикке көтөрүңүз, андан кийин строптун туруктуулугун текшергенден кийин долбоордук белгиленген бийиктикке көтөрүңүз. Панелди долбоордук абалга орнотуудан мурун, алдын ала коопсуздук ремендерин алып салуу жана панелди жабдуулар менен кармоо зарыл.
5. Панелди көтөрүү учурунда өз алдынча түшүп кетүүсүн алдын алуу үчүн, панелдин айланасына коопсуздук ремендерин орнотуу керек. Муну үчүн ылайыктуу узундуктагы жана жүк көтөрүмдүүлүктөгү текстиль аркандарын, монтаж карабиндери менен жабдылганын колдонуу сунушталат.
6. Панелдерди жылдыруу, бурууу жана монтажга жеткирүү учурунда замоктордун олуттуу ийилишине жана деформациясына жол берилбеши керек, анткени бул панелдердин бири-бирине тыгыз орношпошуна алып келет.
7. Панелди монтаждоо учурунда кесүү үчүн кол электр циркулярдык аралар же кичине тиш профили бар лобзиктер колдонулат. Панелди кесүүдө бурчтуу шлифовка машинкаларын колдонууга тыюу салынат. Эгер кесүү көлөмү аз болсо, кол менен араны колдонсо болот: металл каптоолордун эки бетин өзүнчө кесип, ортодогу минералдык жүндү бычак же ара менен кесүү керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Сэндвич-панелдерди таңгактоо боюнча нускамалар

PDF

Стеналык сэндвич-панелдерди монтаждоо боюнча нускамалар

PDF

Сертификатка шайкештиги (иштетилген аймак – Воронеж)

PDF

Өрт коопсуздугу боюнча сертификат (иштетилген аймак – Воронеж)

PDF

Сертификатка шайкештиги (иштетилген аймак – Можайск)

PDF

СЭЗ сертификаты (иштетилген аймак – Можайск)

PDF

НИИСФ РААСНдын сэндвич-панелдердин натыйжалуу колдонуу мөөнөтү тууралуу корутундусу (иштетилген аймак – Можайск)

PDF

Монтаждык буташтардын өрттөлүүгө туруштук берүүсүн баалоо боюнча эксперттик корутунду (иштетилген аймак – Можайск)

PDF

Сэндвич-панелдерди комплектациялоо каталогy

PDF

DWG

Кепилдик милдеттенмелери печать
