DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

DH-BS40 сериясы турак жана коомдук имараттардын фасаддарын комплекстүү шыбырлатуу үчүн, ошондой эле балкон жана лоджияларды шыбырлатуу үчүн арналган. DH-BS40 сериясынын тосмо конструкциялары тышкы аба-ырайы таасирлеринен (жамгыр, шамал, ызы-чуу, чаң) коргоо үчүн кызмат кылат жана бөлмөлөрдүн жылуулук изоляциясын жакшыртат. Системанын негизги колдонуу багыты — көп кабаттуу турак үйлөр.

Колдонуу чөйрөсү:

Офис имараттары жана бизнес борборлору

Көп кабаттуу турак үйлөр жана жеке үйлөр

монтаж менен заказ берүү

Артыкчылыктар

Жеңил монтаж

Толтуруучу элементтерди монтаждоо бөлмөнүн ичинен жүргүзүлөт.

Толтуруунун ар түрдүүлүгү

Толтуруунун 4–24 мм калыңдыгындагы ар кандай түрлөрүн орнотуу мүмкүн.

Иштелип чыккан дренаж системасы

Профилдердин конструкциясында дренаж тешиктери системасы каралган, ал нымдуулукту жана конденсатты чыгарып туруу мүмкүнчүлүгүн берет.

Түс чечимдеринин ар түрдүүлүгү

RAL картасы боюнча каалаган түскө боёо объекти үчүн архитектуралык чечимдердин кеңири тандоосун камсыздайт.

Жеңил монтаж

Толтуруучу элементтерди монтаждоо бөлмөнүн ичинен жүргүзүлөт.

Толтуруунун ар түрдүүлүгү

Толтуруунун 4–24 мм калыңдыгындагы ар кандай түрлөрүн орнотуу мүмкүн.

Иштелип чыккан дренаж системасы

Түс чечимдеринин ар түрдүүлүгү

RAL картасы боюнча каалаган түскө боёо объекти үчүн архитектуралык чечимдердин кеңири тандоосун камсыздайт.

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

4–24 мм калыңдыгындагы каалаган түрдөгү толтуруу

RAL 9016 (транспорттук ак)

RAL 7016 (антрацит-сүрү түстөгү)

Комплектация

Негизги конфигурация

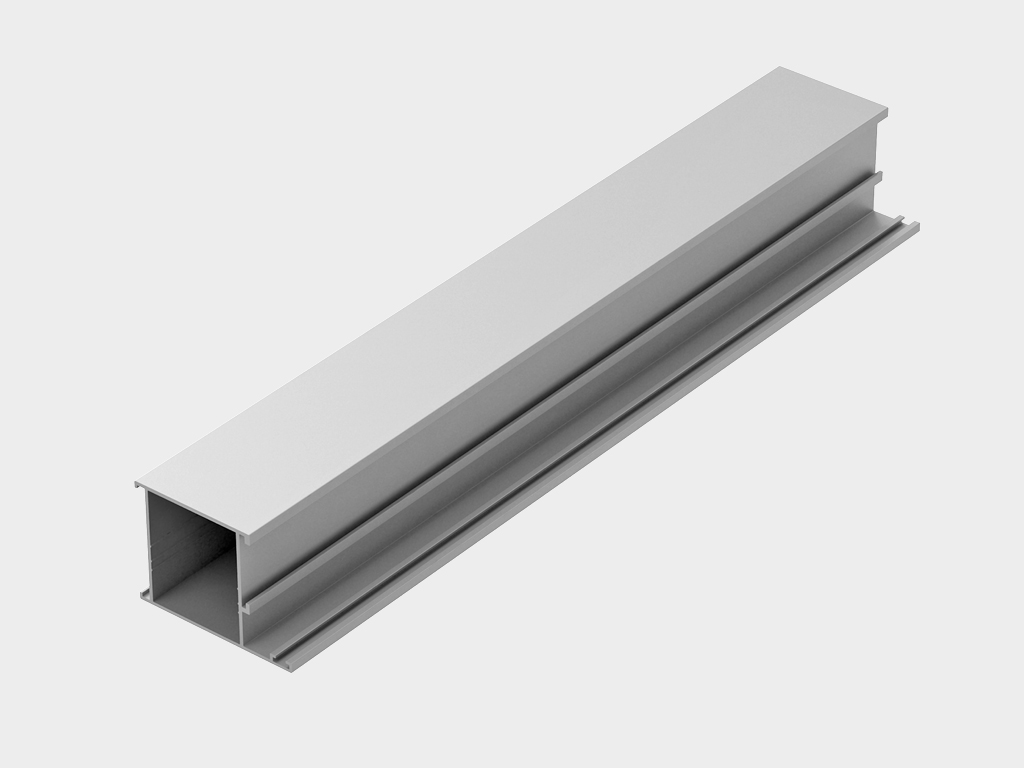

Рама профили

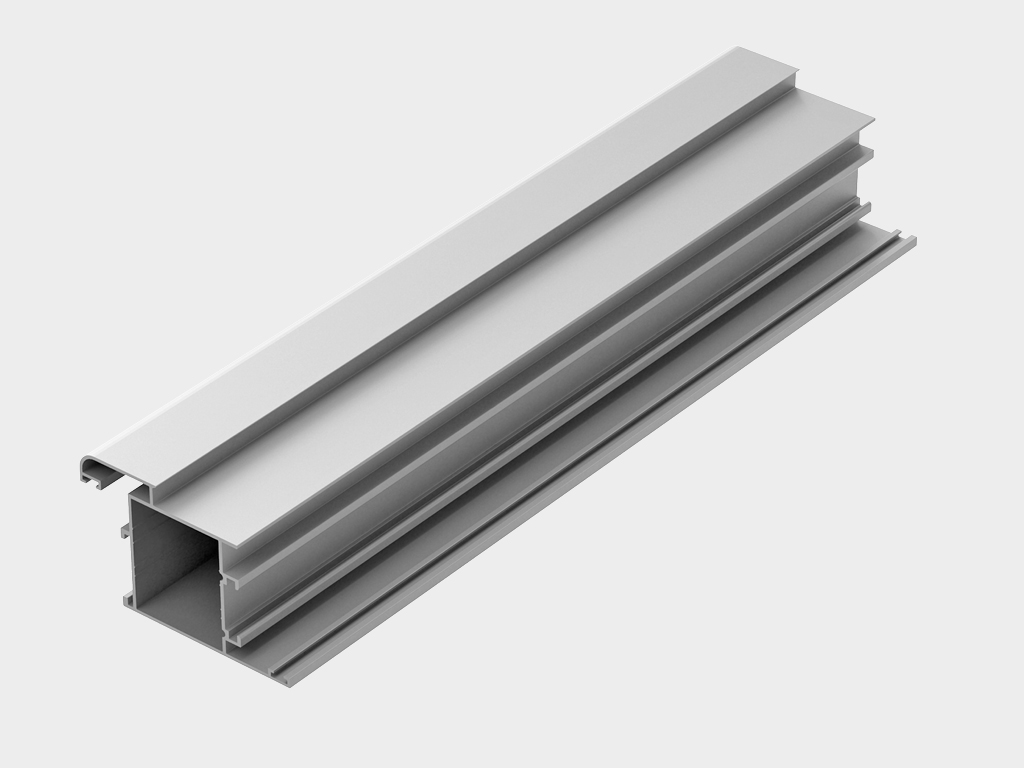

Ачылуучу створка профили

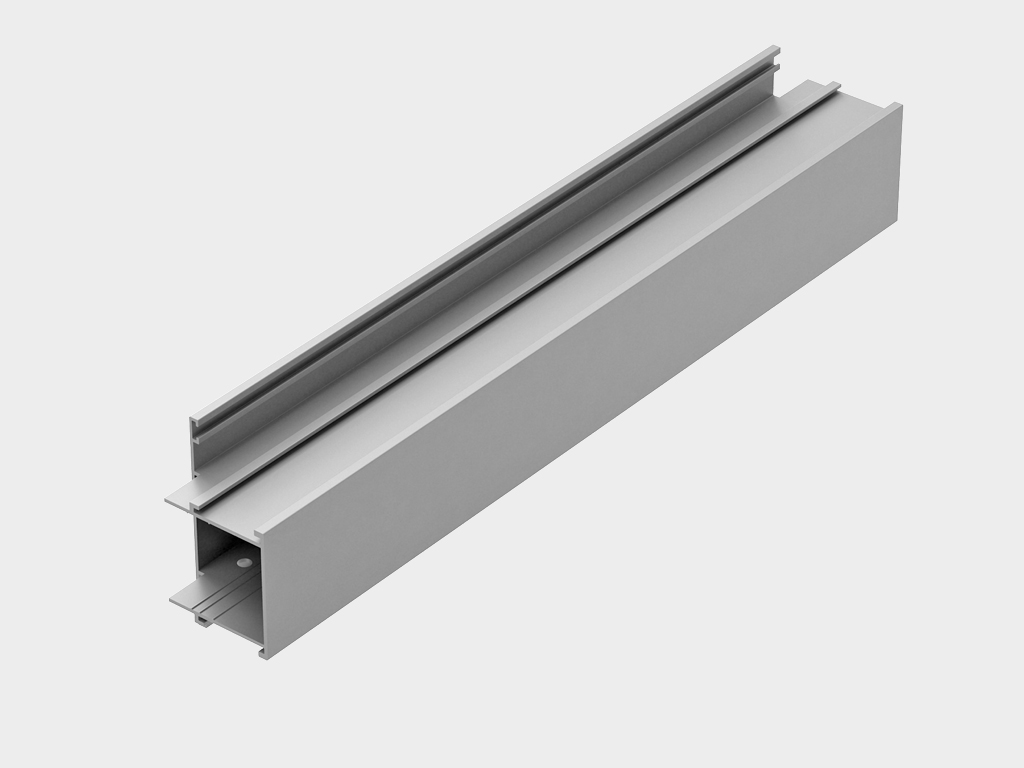

Импост профили

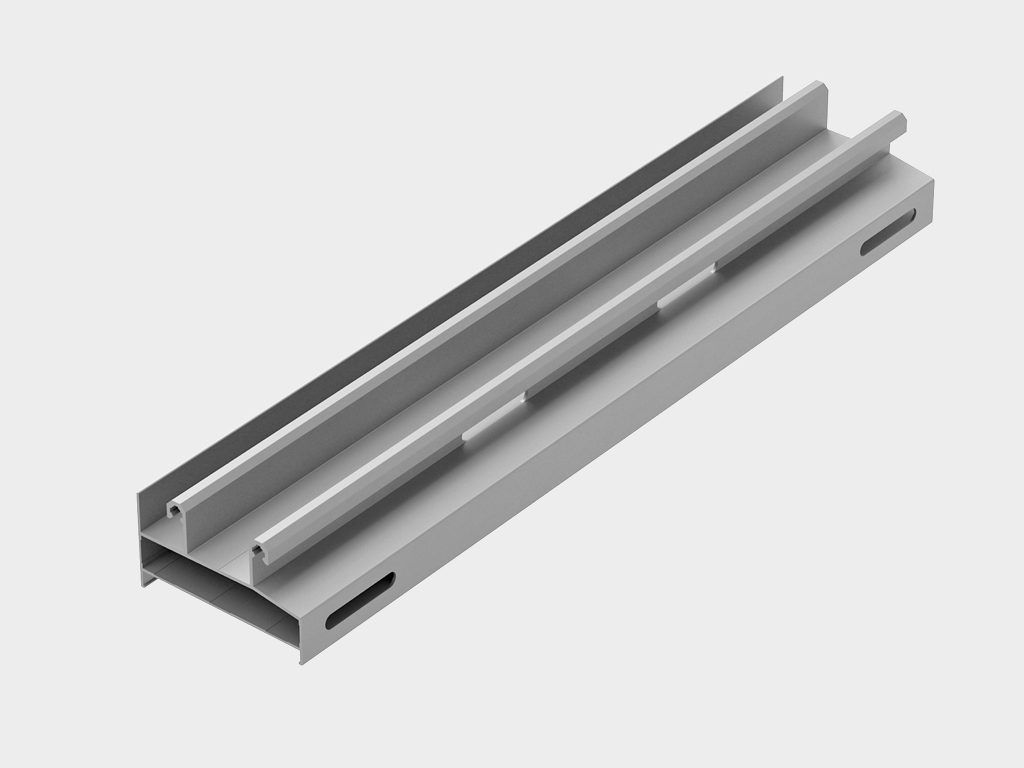

Жылма эшиктин төмөнкү рама профили

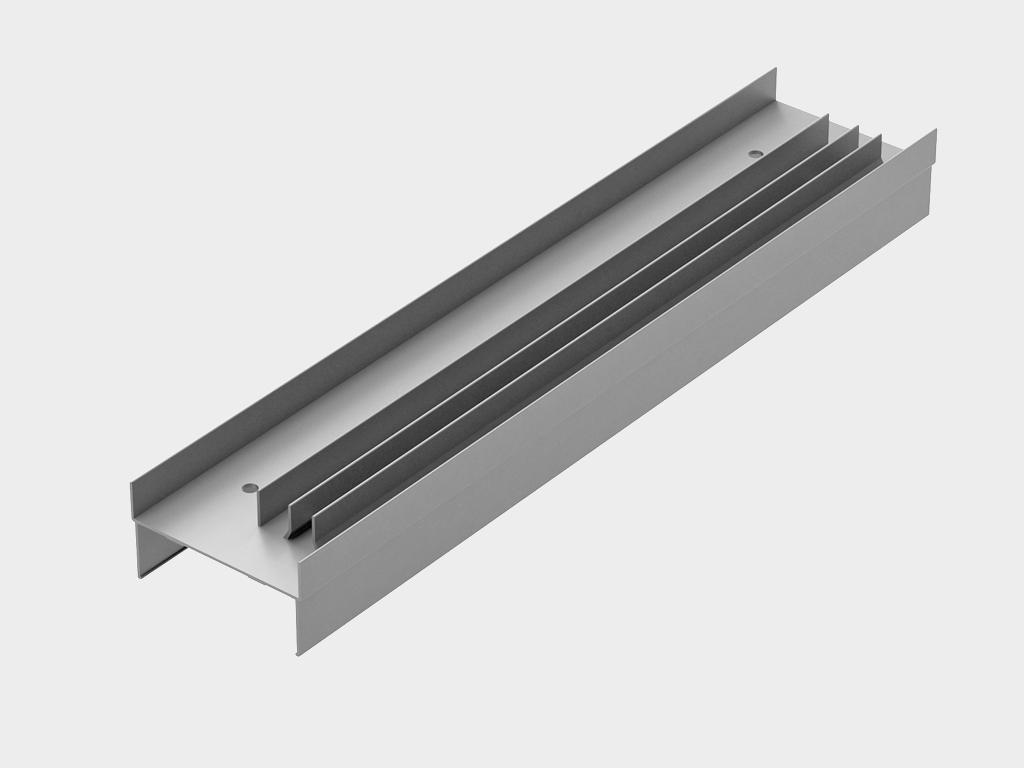

Жылма эшиктин каптал рама профили

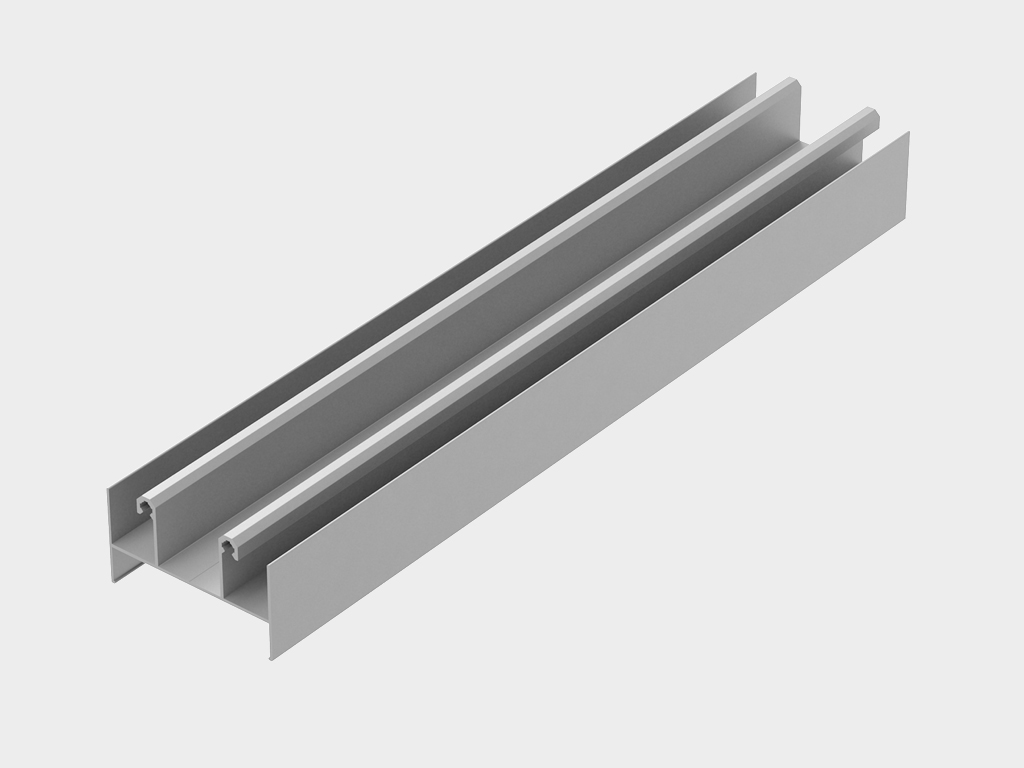

Жылма эшиктин үстү рама профили

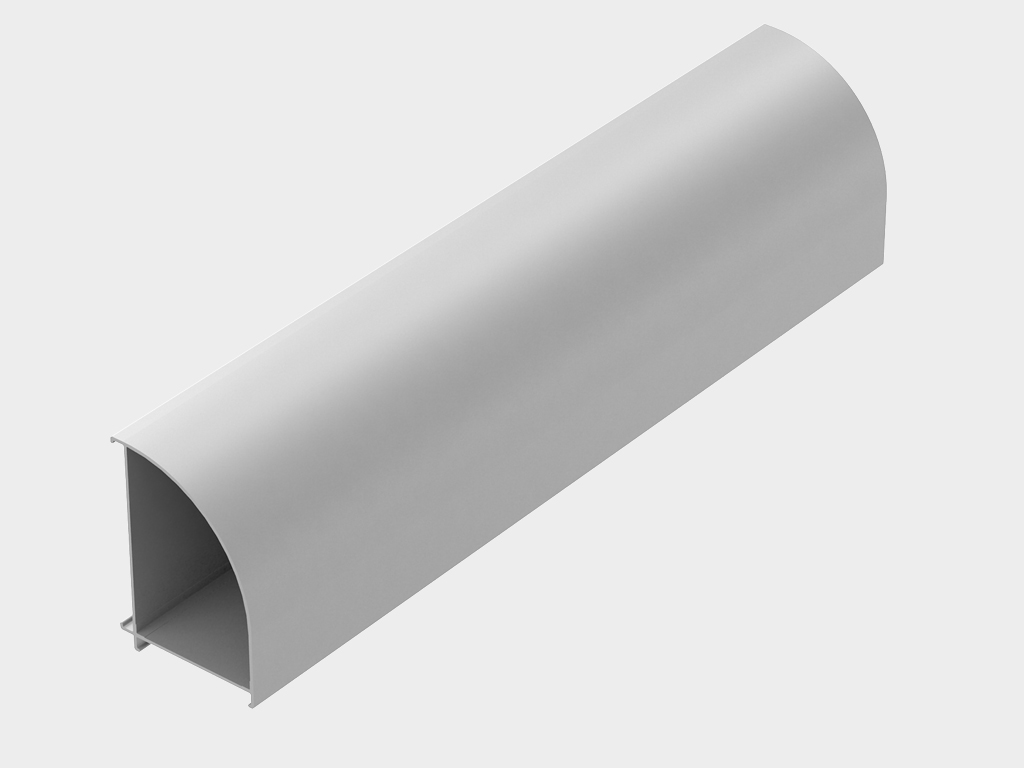

Каптал стойка профили 90 градус

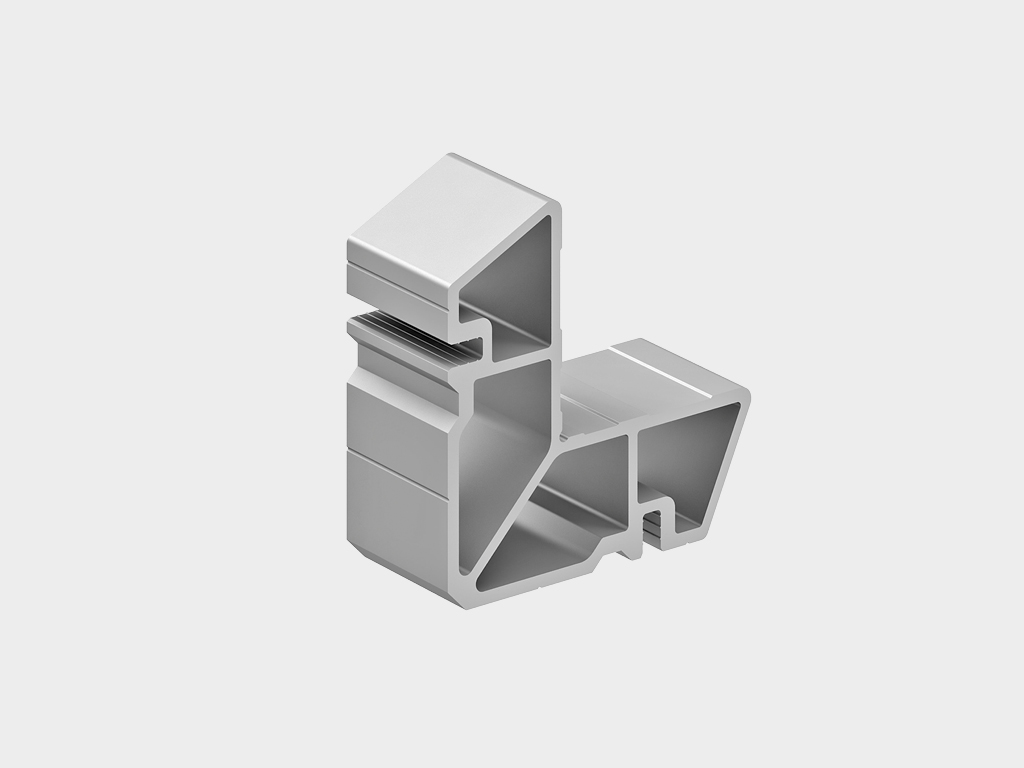

Сухар

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Пакет

Параметр

Показатель

Имараттын бийиктиги, м

75 чейин

Курулманын туурасы, м

Кардардын аныктамасына жараша, чектөөлөр жок

Кесилген жердин бийиктиги, мм

4 000 чейин

Тирөөчтөрдүн ортосундагы аралык, мм

1 200 чейин

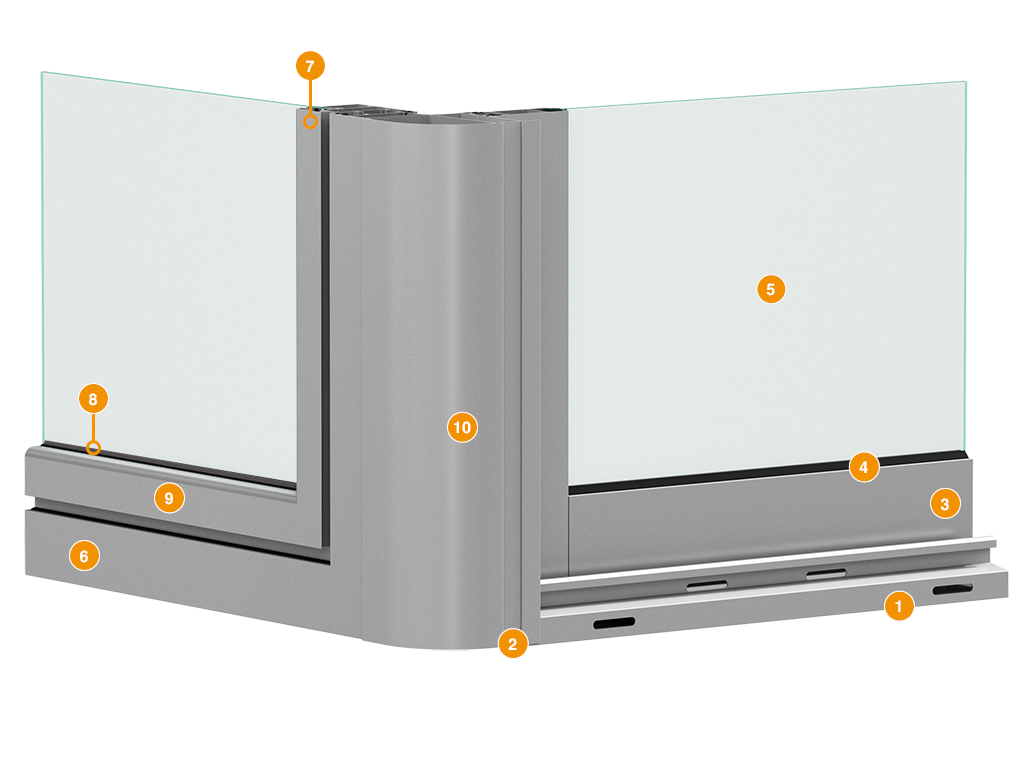

Төмөнкү рама профили
Каптал рама профили
Жылма эшиктин створка профили
Толтуруучу уплотнител
Толтуруу
Стояк профили
Ачылуучу створка профили
Толтуруучу уплотнител
Сырткы уплотнител
90 градустук бурулуучу профил

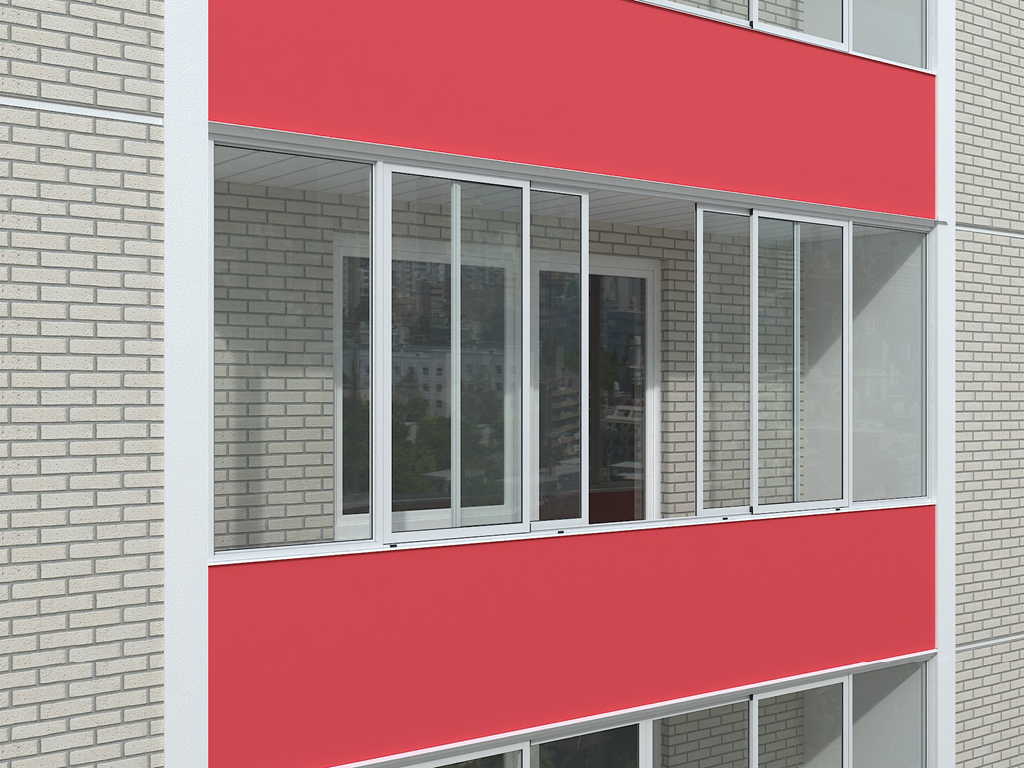

Проёмгө жылма створкалар

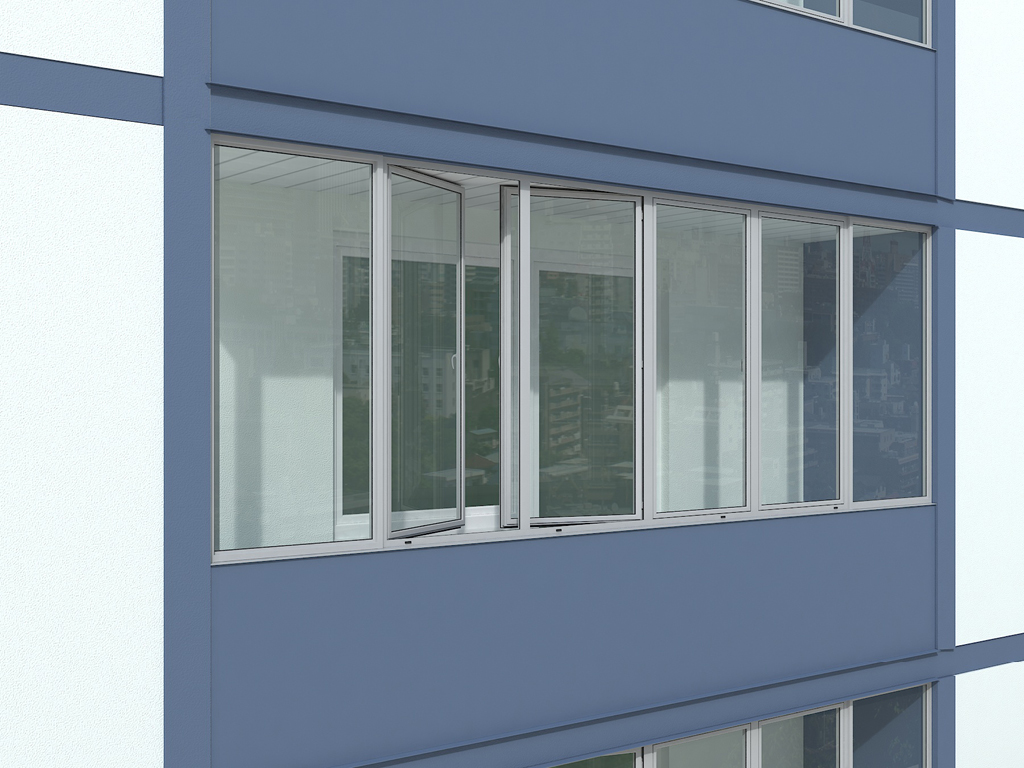

Проёмгө ачылуучу створкалар

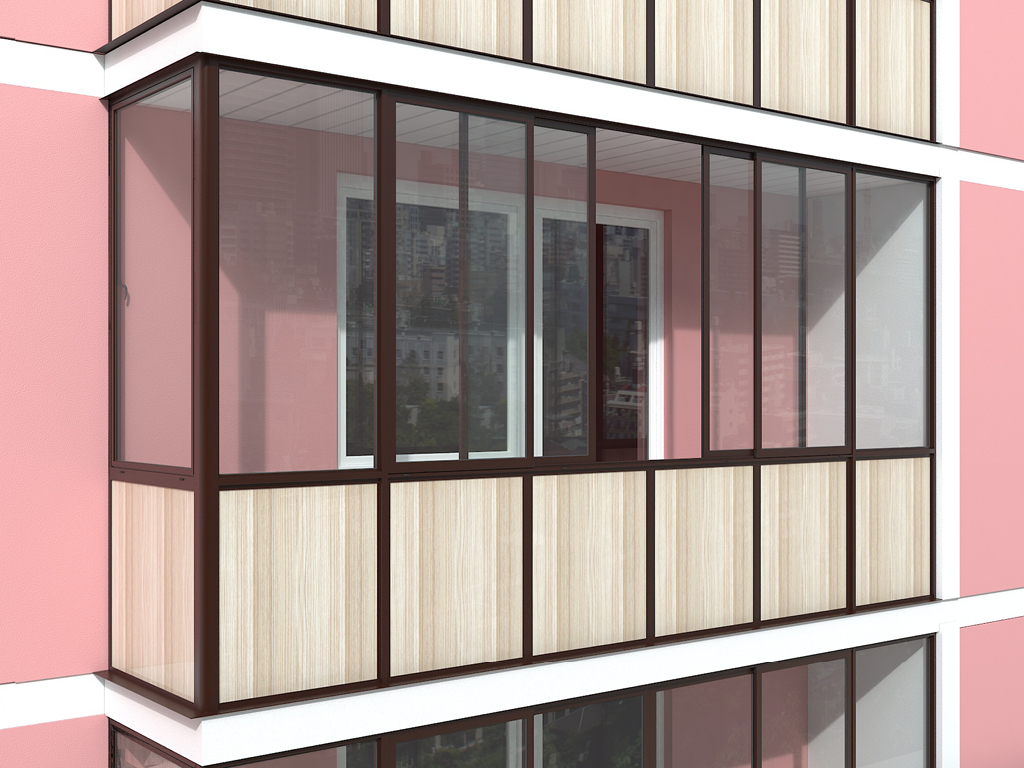

90 градуска бурулууга мүмкүнчүлүгү бар витражга жылма створкалар

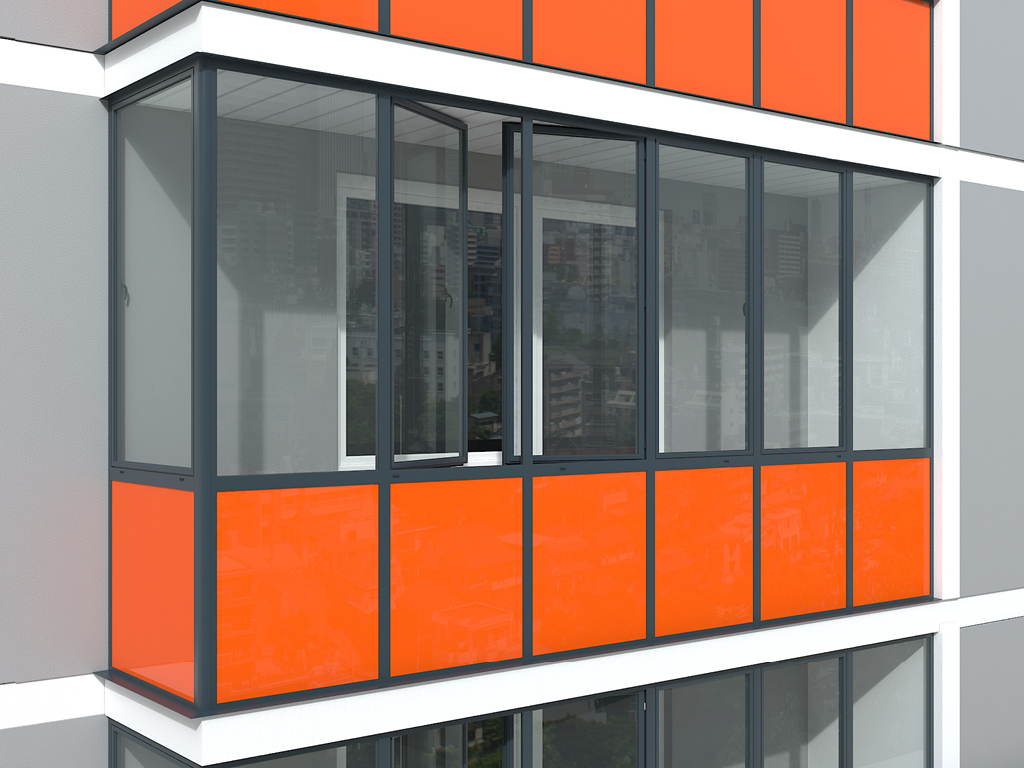

90 градуска бурулууга мүмкүнчүлүгү бар витражга ачылуучу створкалар

Параметр	Значение	Примечание
Ширина, мм	40	Рама профилдеринин туурасы
Длина, мм	6 200	Профилдердин стандарттык узундугу
Толщина заполнения, мм	4–24

Упаковка в картон	Характеристики упаковки
Описание	Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофр картон барак менен оролуп, ПП лента менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Таңгак профилдердин топтому болуп, аба көбүк пленкасына оролуп, логотиптүү скотч менен бекитилет. Бир топтому профилдердин массасы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
Описание	Бул профилдер болуп, ПЭ-пленкага оролуп, стяжка жана жыгач пояс менен тийишкен жерлерде гофр картон барактары колдонулат. Жыгач поясдордогу жалпы жүктүн массасы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
Описание	Аба көбүк пленкага оролгон профилдердин топтомдору пенопласт чектери бар палетага жайгаштырылып, скотч менен бекитилет

Кошумча сүрөттөмө печать

Өндүрүш буюмдары кардардын техникалык тапшырмасы боюнча эсептелет жана каалаган өлчөмдө болушу мүмкүн.

Балкон конструкцияларын эсептөө жеке мүнөзгө ээ, анткени комплект бөлүктөрдүн жана чогултуу түйүндөрүнүн тандоосу түздөн-түз эсептелүүчү объекттин параметрлерине жараша болот.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

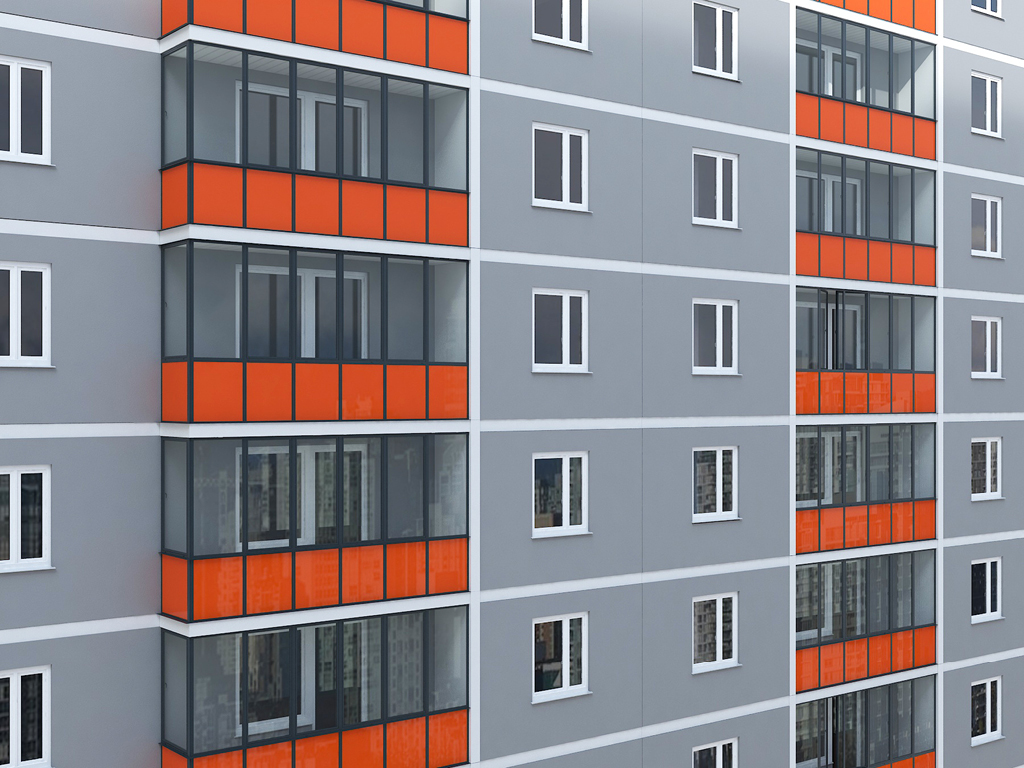

Даяр турган несущая конструкцияга, металл каркас болобу, имараттын каркасы болобу ж. б., монтаж жүргүзүлөт. СНиП III-4−80 (айрыкча 12 жана 15-бөлүктөрү), СНиП 12−04−2002 (айрыкча 8, 10, 11-бөлүктөрү), ГОСТ 30971-2002 талаптары милдеттүү түрдө сакталуусу керек.

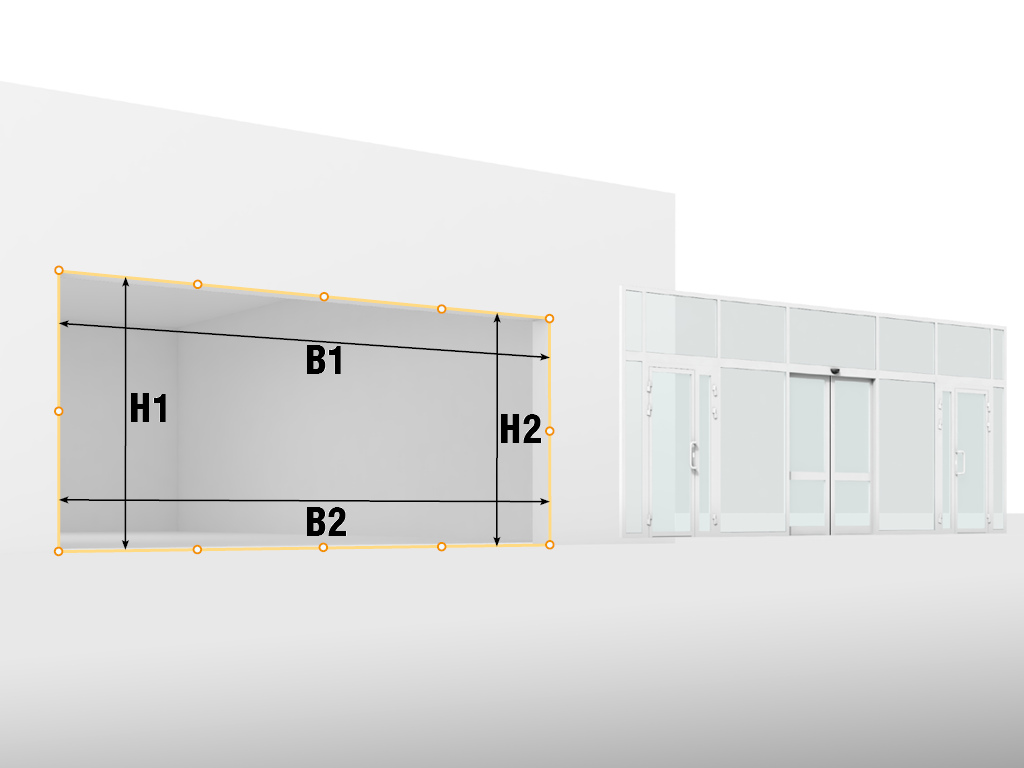

Проём параметрлери: H1, H2 – проёмдун бийиктиги (полдон проёмдун үстүнө чейинки аралык); B1, B2 – проёмдун туурасы (сол четинен оң четине чейинки аралык). Проёмдун туурасы жана бийиктиги кеминде эки жерден өлчөнөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат. Өлчөө баскычында төмөнкү параметрлерге көңүл буруу керек: Проёмдун беттери тегиз жана жылмакай болушу зарыл; Полдун деңгээлинде чыгым проёмдун узундугу боюнча 1 мге 1 ммден ашпоого тийиш.
Конструкцияны сапаттуу монтаждоо жана анын келечектеги иштешин камсыздоо үчүн проёмду даярдоо зарыл. Проёмдүн тазалыгына төмөнкү талаптар коюлат: Проём түз төрт бурчтук формада болушу керек. Чектердин беттери тегиз жана жылмакай, штукатурка куюлган жерлер жана жарыктарсыз болушу керек. Полдун беттери тегиз, горизонталдуу, чыгыштар жана кирешелерсиз болушу керек. Чектелген бурчтагылык – 1 ммге 1 м. Вертикалдык жана горизонталдык беттер тегиз болушу зарыл, чектелген бурчтагылык – 1 ммге 1 м. Эгер проём талаптардан тайпылып даярдалган болсо, өлчөмдү алуудан жана монтажды баштоодон мурун бул тайпылыштарды жоюу керек. Притолока жана каптал чектери бир бетте болушу керек. Проёмдун чектери капиталык конструкция, сварной түтүк, фасад профили же витраж түрүндө болушу мүмкүн.

Документация

Паспорттор жана сертификаттар

Чиймелер

Алюминий эритмесинин талаптарга шайкештиги жөнүндө сертификат

PDF

Балкон системасы каталогү

PDF

Кепилдик милдеттенмелери печать

Алюминий профилдеринин сапаты ГОСТ 8617-81 жана ГОСТ 22233-2001 боюнча сертификат менен кепилденген. Кардарга системанын комплекттешүүсүнө 5 жылдык кепилдик берилет, ал жүктөө учурунан тартып колдонуу шарттары сакталганда күчүндө болот.

Дизайн

Толтуруунун дизайны

4–24 мм калыңдыгындагы каалаган түрдөгү толтуруу

Стандарттык түстөр

RAL 9016 (транспорттук ак)

RAL 7016 (антрацит-сүрү түстөгү)

Комплектация

Негизги конфигурация

Рама профили

Ачылуучу створка профили

Импост профили

Жылма эшиктин төмөнкү рама профили

Жылма эшиктин каптал рама профили

Жылма эшиктин үстү рама профили

Каптал стойка профили 90 градус

Сухар

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Имараттын бийиктиги, м

75 чейин

Курулманын туурасы, м

Кардардын аныктамасына жараша, чектөөлөр жок

Кесилген жердин бийиктиги, мм

4 000 чейин

Тирөөчтөрдүн ортосундагы аралык, мм

1 200 чейин

Дизайн

Төмөнкү рама профили
Каптал рама профили
Жылма эшиктин створка профили
Толтуруучу уплотнител
Толтуруу
Стояк профили
Ачылуучу створка профили
Толтуруучу уплотнител
Сырткы уплотнител
90 градустук бурулуучу профил

Стандарттуу дизайн чечимдери

Проёмгө жылма створкалар

Проёмгө ачылуучу створкалар

90 градуска бурулууга мүмкүнчүлүгү бар витражга жылма створкалар

90 градуска бурулууга мүмкүнчүлүгү бар витражга ачылуучу створкалар

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Ширина, мм	40	Рама профилдеринин туурасы
Длина, мм	6 200	Профилдердин стандарттык узундугу
Толщина заполнения, мм	4–24

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Төмөн жагында пенопласт блоктору бар жыгач поддон. Профилдер гофр картон барак менен оролуп, ПП лента менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Таңгак профилдердин топтому болуп, аба көбүк пленкасына оролуп, логотиптүү скотч менен бекитилет. Бир топтому профилдердин массасы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
Описание	Бул профилдер болуп, ПЭ-пленкага оролуп, стяжка жана жыгач пояс менен тийишкен жерлерде гофр картон барактары колдонулат. Жыгач поясдордогу жалпы жүктүн массасы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
Описание	Аба көбүк пленкага оролгон профилдердин топтомдору пенопласт чектери бар палетага жайгаштырылып, скотч менен бекитилет

Кошумча сүрөттөмө

Өндүрүш буюмдары кардардын техникалык тапшырмасы боюнча эсептелет жана каалаган өлчөмдө болушу мүмкүн.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Проём параметрлери: H1, H2 – проёмдун бийиктиги (полдон проёмдун үстүнө чейинки аралык); B1, B2 – проёмдун туурасы (сол четинен оң четине чейинки аралык). Проёмдун туурасы жана бийиктиги кеминде эки жерден өлчөнөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат. Өлчөө баскычында төмөнкү параметрлерге көңүл буруу керек: Проёмдун беттери тегиз жана жылмакай болушу зарыл; Полдун деңгээлинде чыгым проёмдун узундугу боюнча 1 мге 1 ммден ашпоого тийиш.
Конструкцияны сапаттуу монтаждоо жана анын келечектеги иштешин камсыздоо үчүн проёмду даярдоо зарыл. Проёмдүн тазалыгына төмөнкү талаптар коюлат: Проём түз төрт бурчтук формада болушу керек. Чектердин беттери тегиз жана жылмакай, штукатурка куюлган жерлер жана жарыктарсыз болушу керек. Полдун беттери тегиз, горизонталдуу, чыгыштар жана кирешелерсиз болушу керек. Чектелген бурчтагылык – 1 ммге 1 м. Вертикалдык жана горизонталдык беттер тегиз болушу зарыл, чектелген бурчтагылык – 1 ммге 1 м. Эгер проём талаптардан тайпылып даярдалган болсо, өлчөмдү алуудан жана монтажды баштоодон мурун бул тайпылыштарды жоюу керек. Притолока жана каптал чектери бир бетте болушу керек. Проёмдун чектери капиталык конструкция, сварной түтүк, фасад профили же витраж түрүндө болушу мүмкүн.

Кепилдик милдеттенмелери

Документация

Паспорттор жана сертификаттар

Алюминий эритмесинин талаптарга шайкештиги жөнүндө сертификат

PDF

Чиймелер

Балкон системасы каталогү

PDF
