Үй эшиктери «OPTIM»

Арзан баадагы батирдик эшик катары колдонулат. Бул моделдин айырмалоочу өзгөчөлүгү — эшик жалбырагынын бети коррозияга туруктуу цинктелген болоттон даярдалган. Термоэластопласттан жасалган эки контурлуу тыгыздоочу жайгашма эшик тешиги аркылуу муздак абанын жана ызы-чуунун киришинен ишенимдүү коргойт. Аталган модель узак мөөнөткө пайдаланууга эсептелген — активдүү эксплуатация шартында 20 жылдан ашык кызмат мөөнөтүн камсыз кылат. Турак жай, коомдук жана коммерциялык багыттагы объектилерде колдонулат.
Зона применения:
Турак жай имараттары
Көп батирлүү жана жеке турак үйлөр, коттедждер.
Коомдук имараттар
Административдик мекемелер, клубдар, мектептер, ооруканалар, ашканалар.
Коммерциялык жайлар
Офистерде, дүкөндөрдө, чакан коммерциялык имараттарда.
Артыкчылыктар
Эффективдүү чечим
«OPTIM» тиричилик эшиктери ар кандай турак жай комплекстеринде кымбат эмес батирлердин эшиктери катары колдонулат.
Патенттелген өндүрүш технологиясы
Эшиктин жалбырактары цинктелген болоттон тиксиз технологияны колдонуу менен жасалган - ширетилген муундары жок.
Коррозияга туруктуулук
Жогорку бекемдиктеги 66 мм калыңдыктагы сэндвич тибиндеги бычак жана цинктелген муздак прокатталган болоттон жасалган каркас жогорку коррозияга туруктуулугуна ээ.
Жогорку күч эшик жалбырак
130 кг/м³ жогорку тыгыздыктагы күйбөгөн минералдык жүн тактайы менен көңдөйсүз толтуруу эшик жалбырактын бекемдигин жана ишенимдүүлүгүн камсыз кылат.
Ишенимдүү камтуу
Кенептин жана алкактын сырткы тарабы кошумча праймер катмары жана AkzoNoble полиэстер порошок боёк менен капталган, ал эми ички тарабы ПВХ пленкасы менен капталган 6 мм калыңдыгы MDF панели менен капталган.
Негизги жабдуулар
Негизги пакетте болттун диаметри 12 мм болгон эки Чек ара кулпулары жана өзүнчө тилкедеги пружина жүктөлгөн туткалардын топтому кирет.
Жогорку сапаттагы продукция
ГОСТ 31173-2016 “Темир эшик блоктору. Техникалык шарттар” улуттук стандартын иштеп чыгуучудан.
Эффективдүү чечим
«OPTIM» тиричилик эшиктери ар кандай турак жай комплекстеринде кымбат эмес батирлердин эшиктери катары колдонулат.
Патенттелген өндүрүш технологиясы
Эшиктин жалбырактары цинктелген болоттон тиксиз технологияны колдонуу менен жасалган - ширетилген муундары жок.
Коррозияга туруктуулук
Жогорку бекемдиктеги 66 мм калыңдыктагы сэндвич тибиндеги бычак жана цинктелген муздак прокатталган болоттон жасалган каркас жогорку коррозияга туруктуулугуна ээ.
Жогорку күч эшик жалбырак
130 кг/м³ жогорку тыгыздыктагы күйбөгөн минералдык жүн тактайы менен көңдөйсүз толтуруу эшик жалбырактын бекемдигин жана ишенимдүүлүгүн камсыз кылат.
Ишенимдүү камтуу
Кенептин жана алкактын сырткы тарабы кошумча праймер катмары жана AkzoNoble полиэстер порошок боёк менен капталган, ал эми ички тарабы ПВХ пленкасы менен капталган 6 мм калыңдыгы MDF панели менен капталган.
Негизги жабдуулар
Негизги пакетте болттун диаметри 12 мм болгон эки Чек ара кулпулары жана өзүнчө тилкедеги пружина жүктөлгөн туткалардын топтому кирет.
Жогорку сапаттагы продукция
ГОСТ 31173-2016 “Темир эшик блоктору. Техникалык шарттар” улуттук стандартын иштеп чыгуучудан.
Дизайн
Тышкы кенеп дизайны
MDF панелинин ичинен фрезерленген

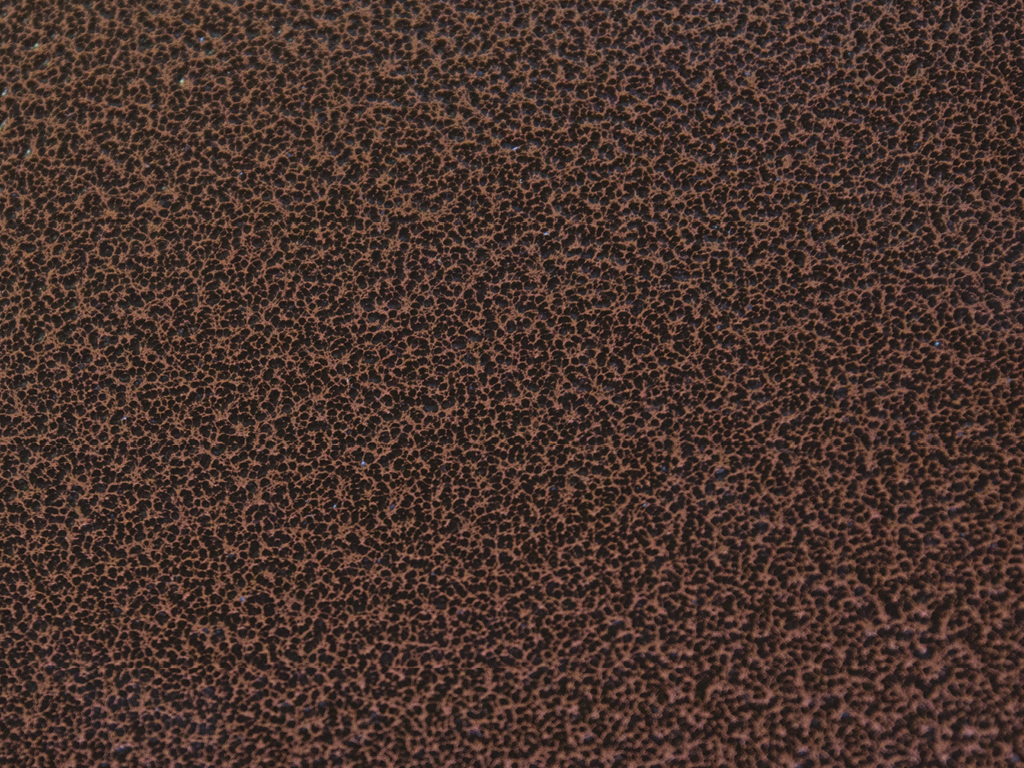

Вандалга каршы порошок каптоо  <br>«антикалык жез»
Вандалга каршы порошок каптоо
«антикалык жез»
Декоративдик басма «симметрия»
Декоративдик басма «симметрия»

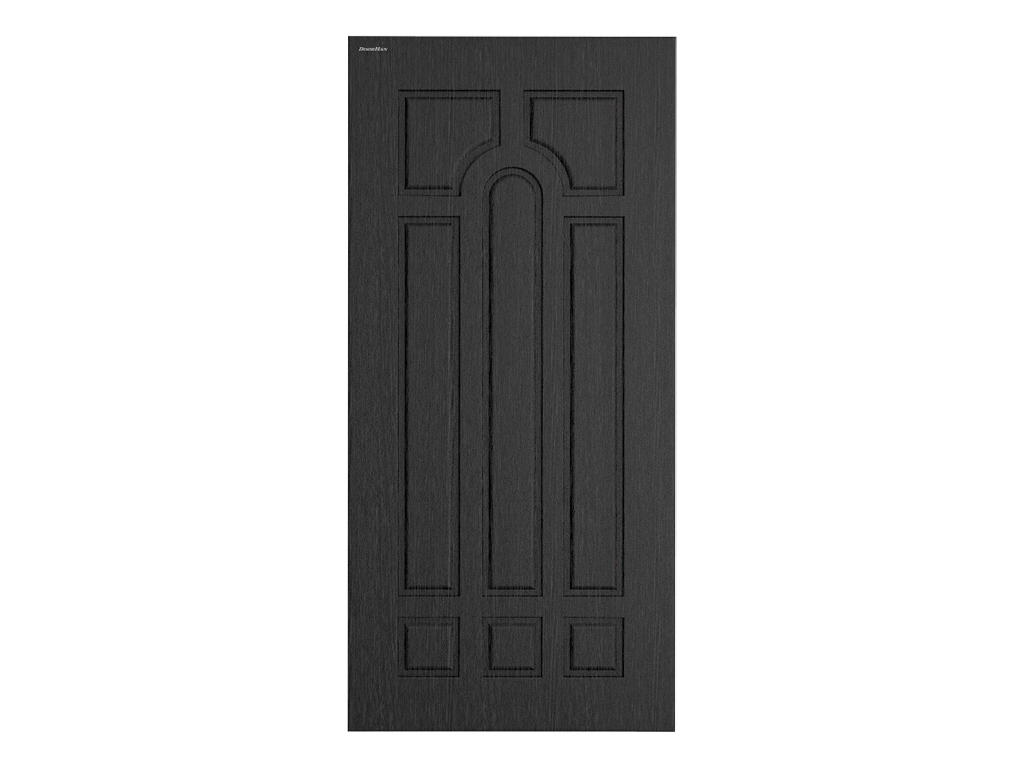

Венге түсү  Фрезер «Аполлон»
Венге түсү Фрезер «Аполлон»

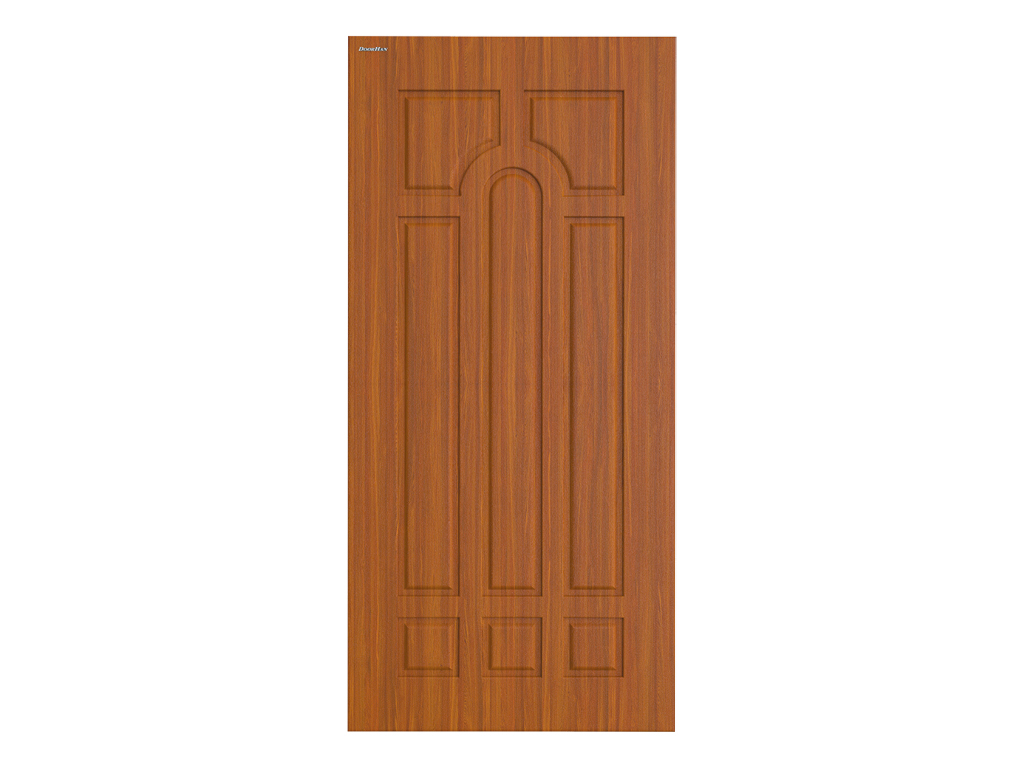

Италиялык жаңгак түсү  Фрезер «Аполлон»
Италиялык жаңгак түсү Фрезер «Аполлон»

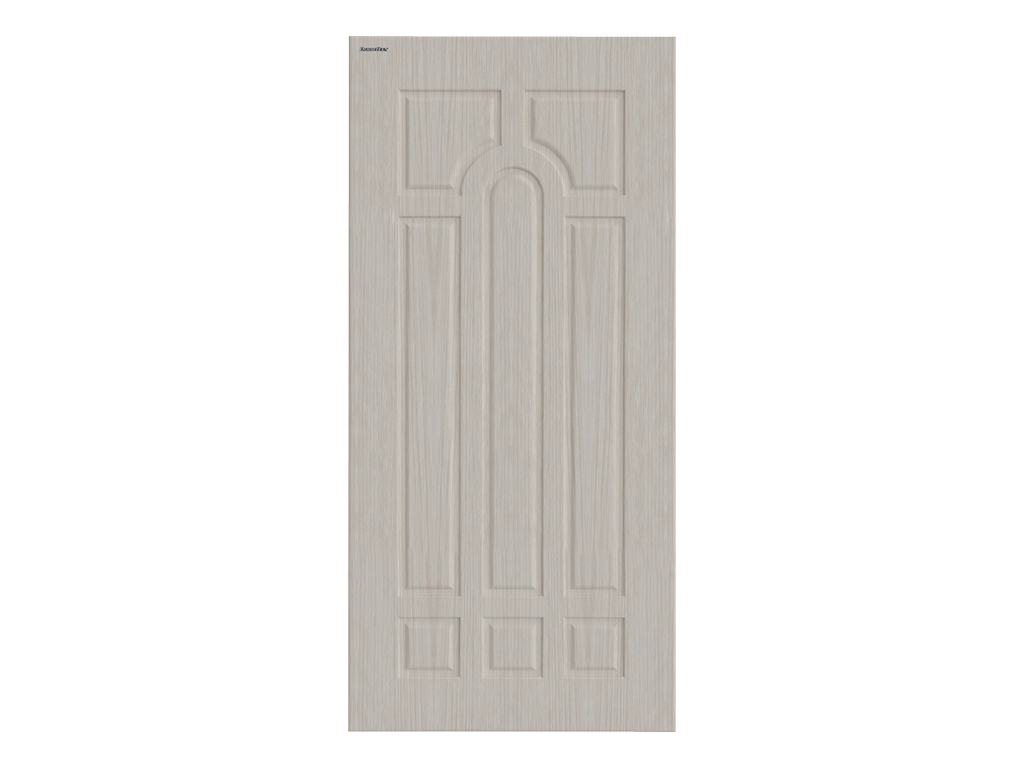

Агартылган эмен түсү  Фрезер «Аполлон»
Агартылган эмен түсү Фрезер «Аполлон»

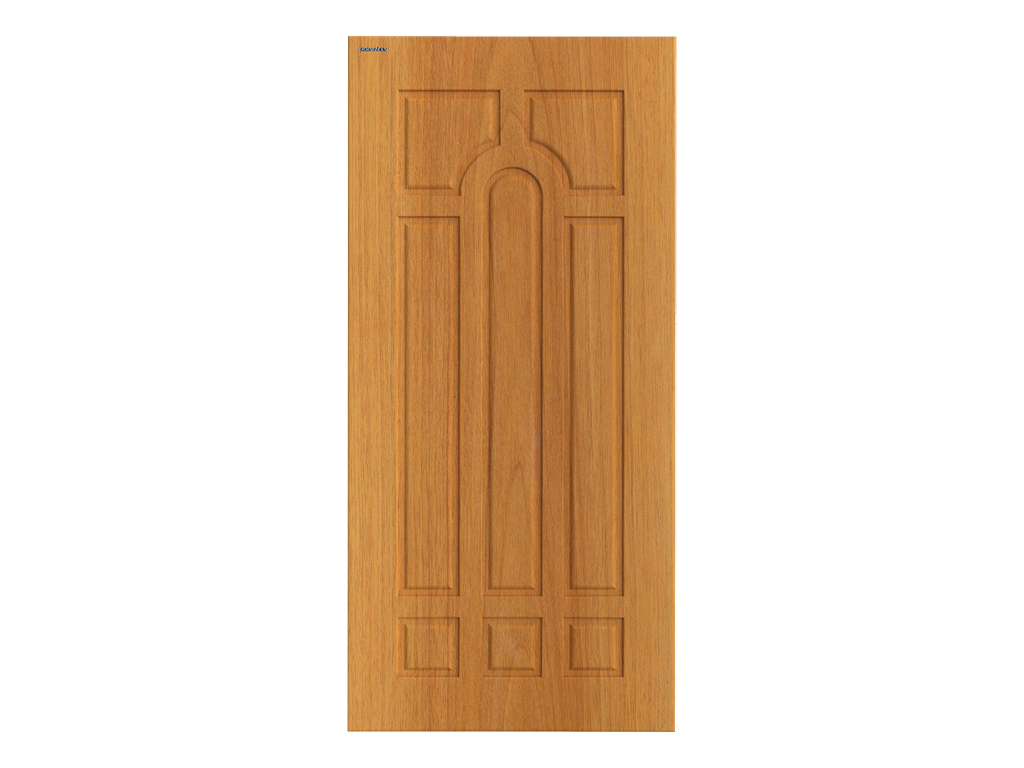

Миландык жаңгак түсү  Фрезер «Аполлон»
Миландык жаңгак түсү Фрезер «Аполлон»
Комплектация
Базовая комплектация
Дополнительная комплектация

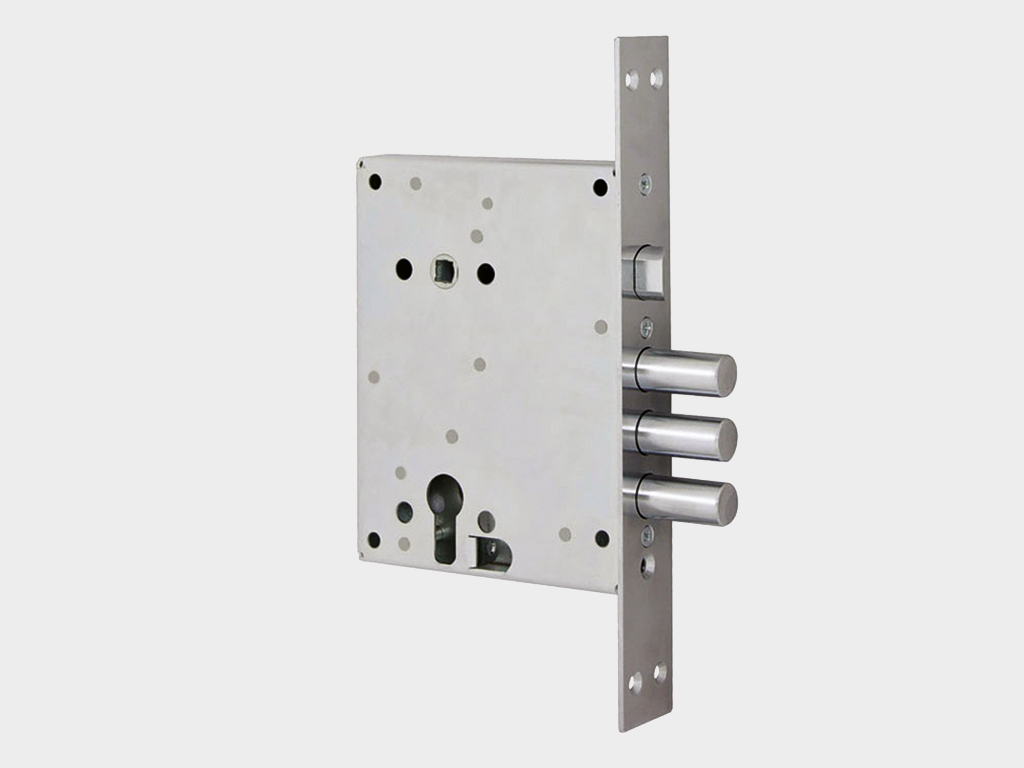

Цилиндр кулпусу BORDER 3В4-31/55Г.У2.

Цилиндр кулпусу BORDER 3В4-31/55Г.У2.

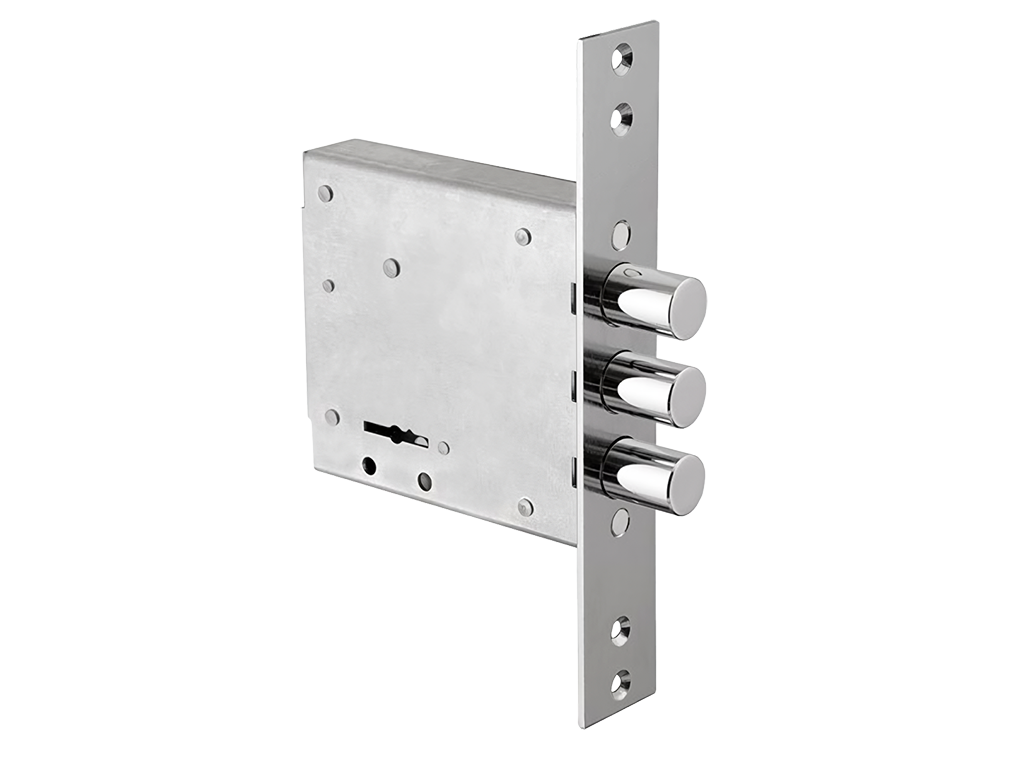

Деңгээлдеги сепил BORDER 3В8-8У/13 5 ачкычтары менен.

Деңгээлдеги сепил BORDER 3В8-8У/13 5 ачкычтары менен.

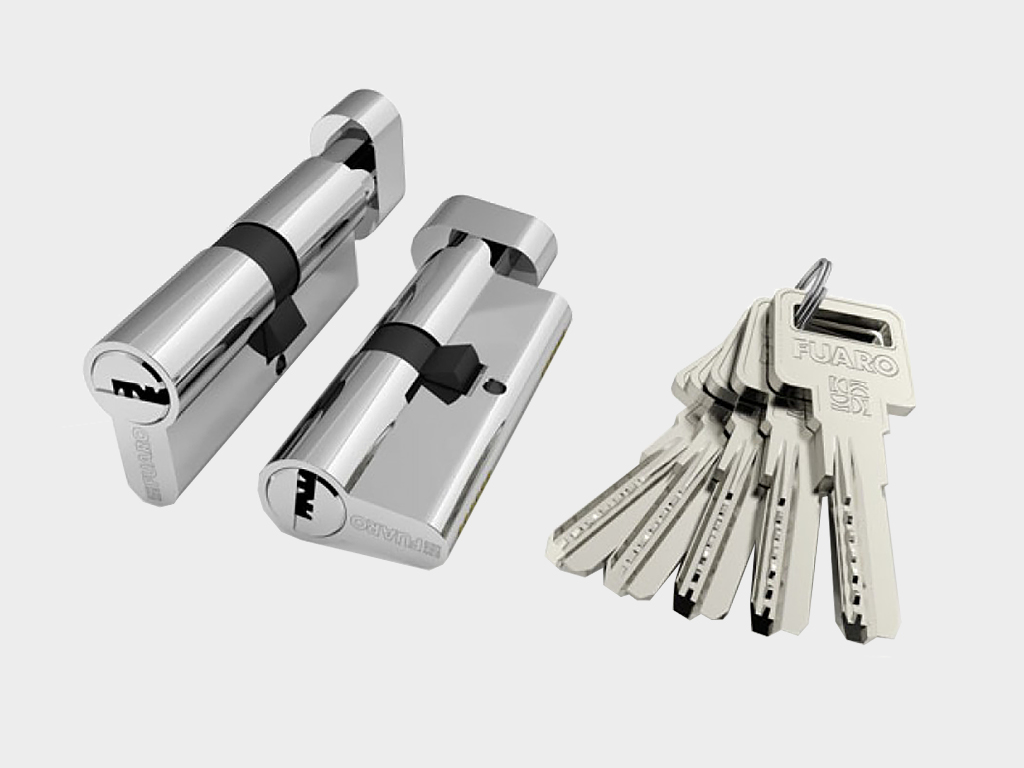

Цилиндр механизми 5 ачкыч камтылган «спиннер ачкычы».

Цилиндр механизми 5 ачкыч камтылган «спиннер ачкычы».

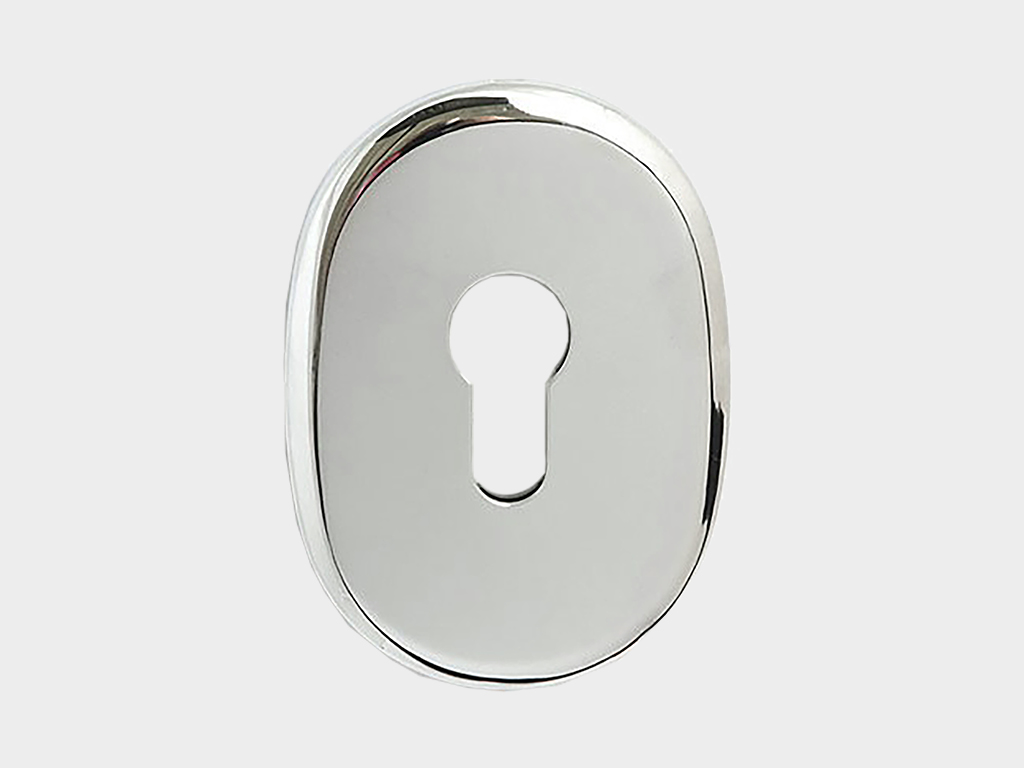

Жашыруун бекитүү менен цилиндр кулпу үчүн жасалгалоочу капкак.

Жашыруун бекитүү менен цилиндр кулпу үчүн жасалгалоочу капкак.

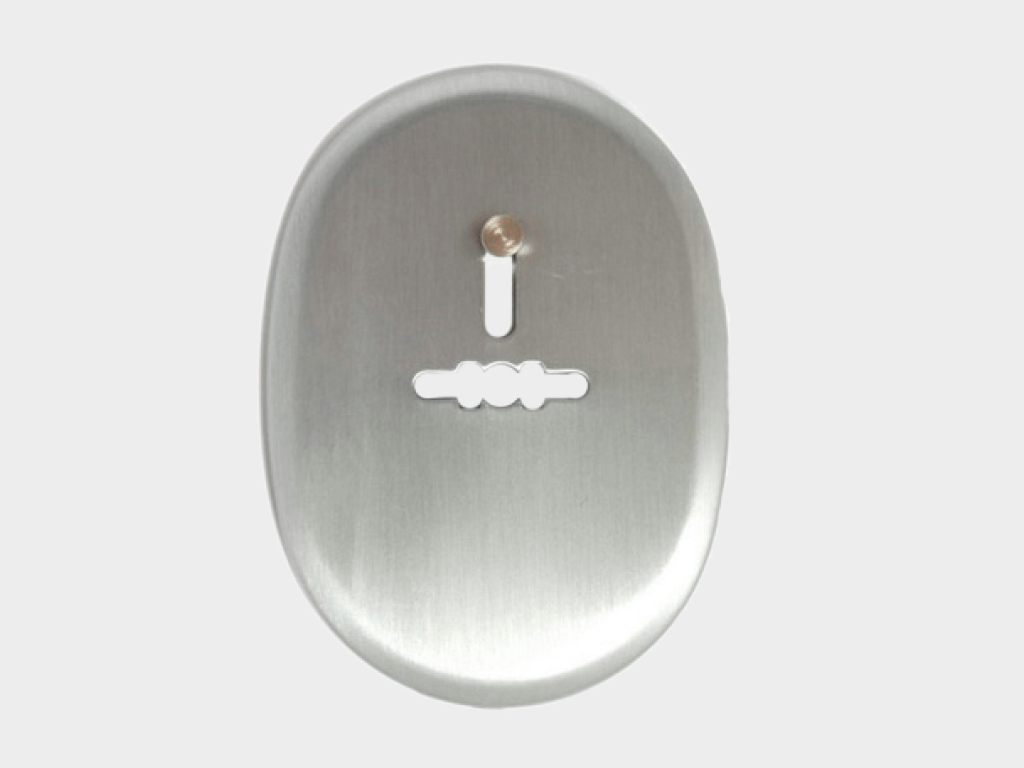

Парда менен жасалгалоочу катмар.

Парда менен жасалгалоочу катмар.

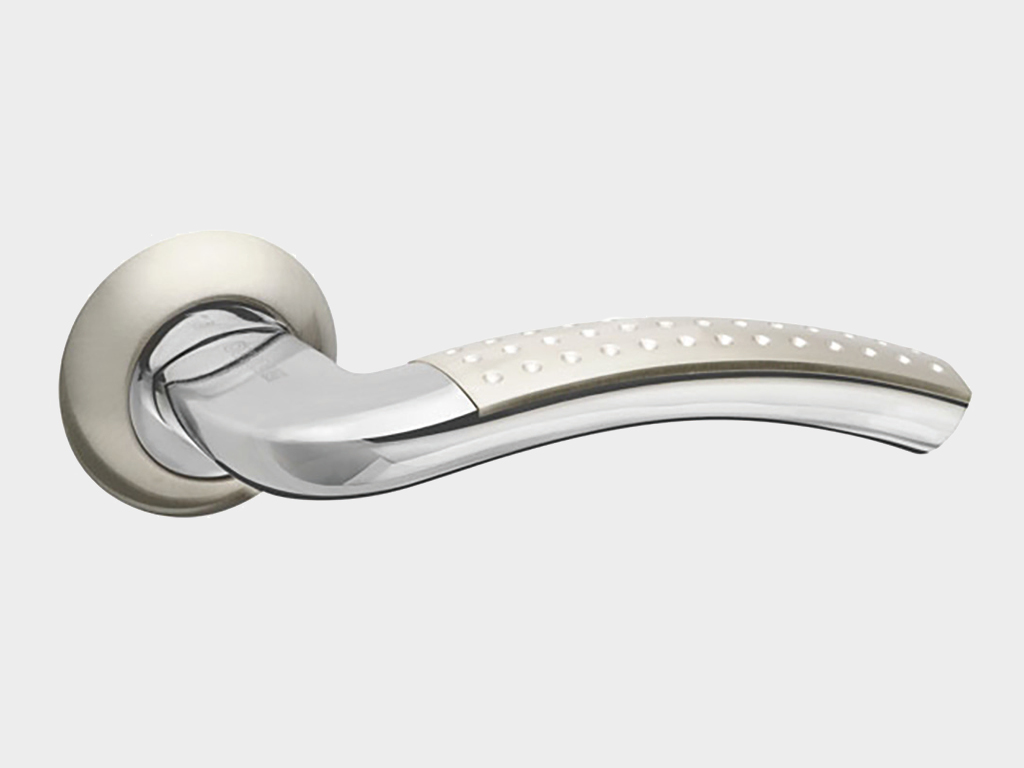

Туткасы өзүнчө тилкеде.

Туткасы өзүнчө тилкеде.

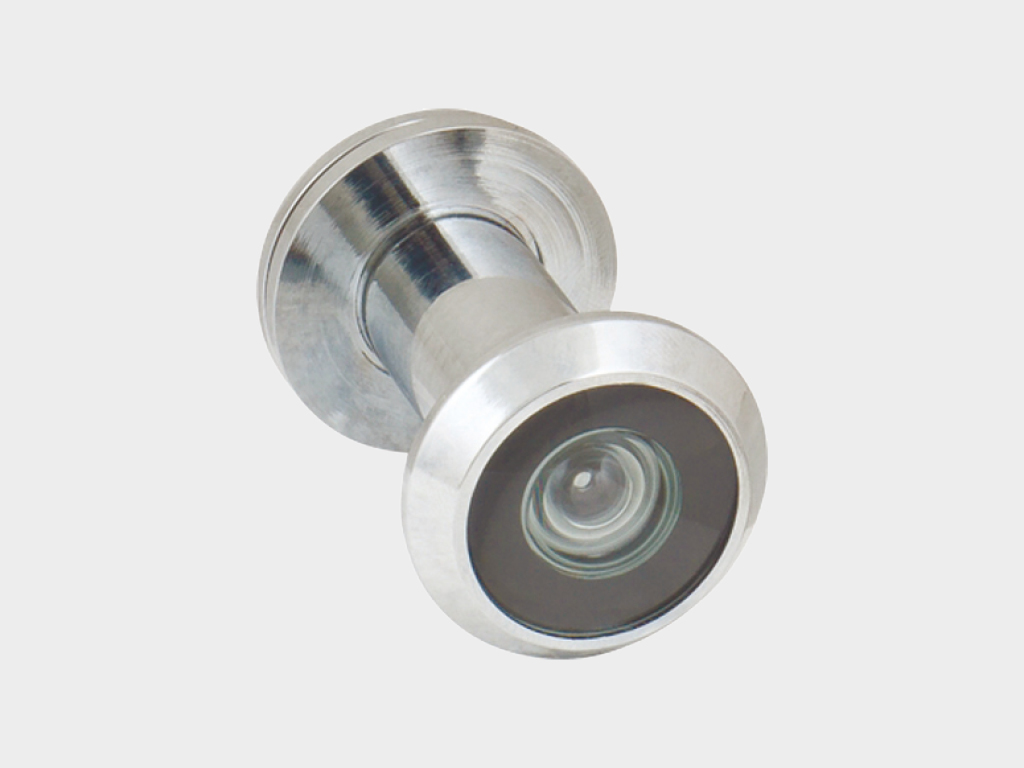

180° көрүү менен ЦАМ көз салуу тешиги.

180° көрүү менен ЦАМ көз салуу тешиги.

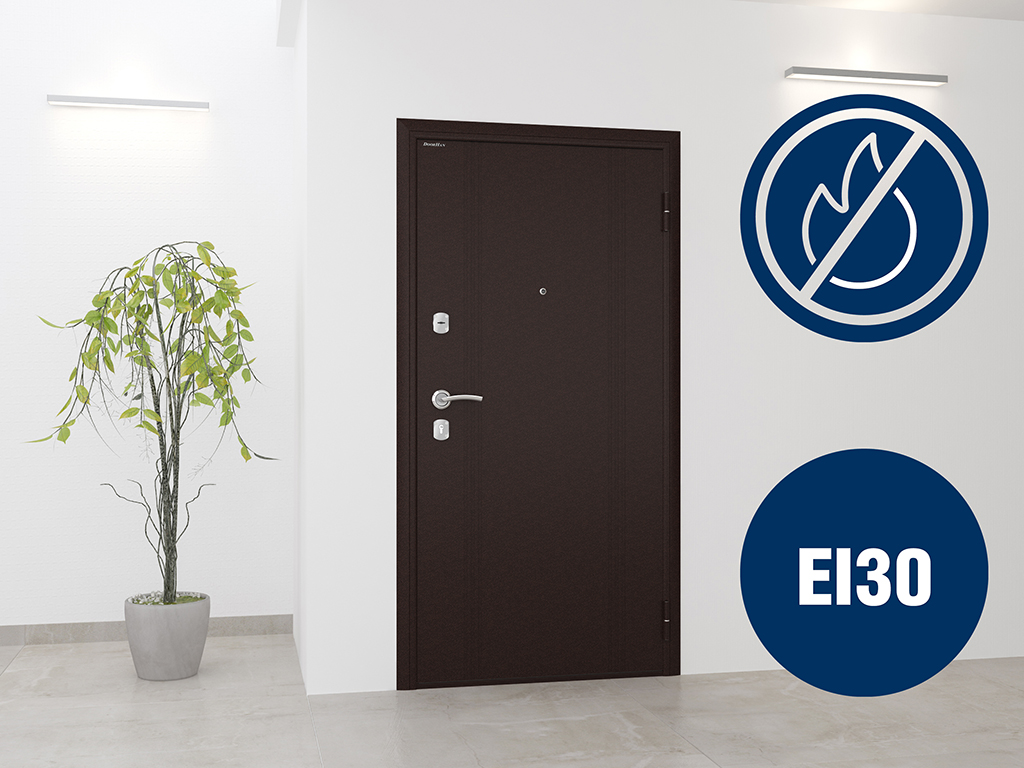

Кошумчалай кетсек, OPTIM үй эшигине отко туруктуу жылуулук кеңейүүчү скотч орнотсо болот. Жогорку температурага дуушар болгондо, лента толтургуч кеңейип, боштуктарды толтуруп, түтүндүн өтүшүнө жол бербейт. Термикалык кеңейтүүчү лентаны колдонууда эшиктин отко туруктуулук чеги 30 мүнөттөн кем эмес (EI30) түзөт, бул ГОСТ Р 53307-2009 шайкештик сертификаты менен тастыкталат.

Кошумчалай кетсек, OPTIM үй эшигине отко туруктуу жылуулук кеңейүүчү скотч орнотсо болот. Жогорку температурага дуушар болгондо, лента толтургуч кеңейип, боштуктарды толтуруп, түтүндүн өтүшүнө жол бербейт. Термикалык кеңейтүүчү лентаны колдонууда эшиктин отко туруктуулук чеги 30 мүнөттөн кем эмес (EI30) түзөт, бул ГОСТ Р 53307-2009 шайкештик сертификаты менен тастыкталат.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Размер дверного блока, B x H, мм
880 × 2 050
Размер дверного блока, B x H, мм
980 × 2 050

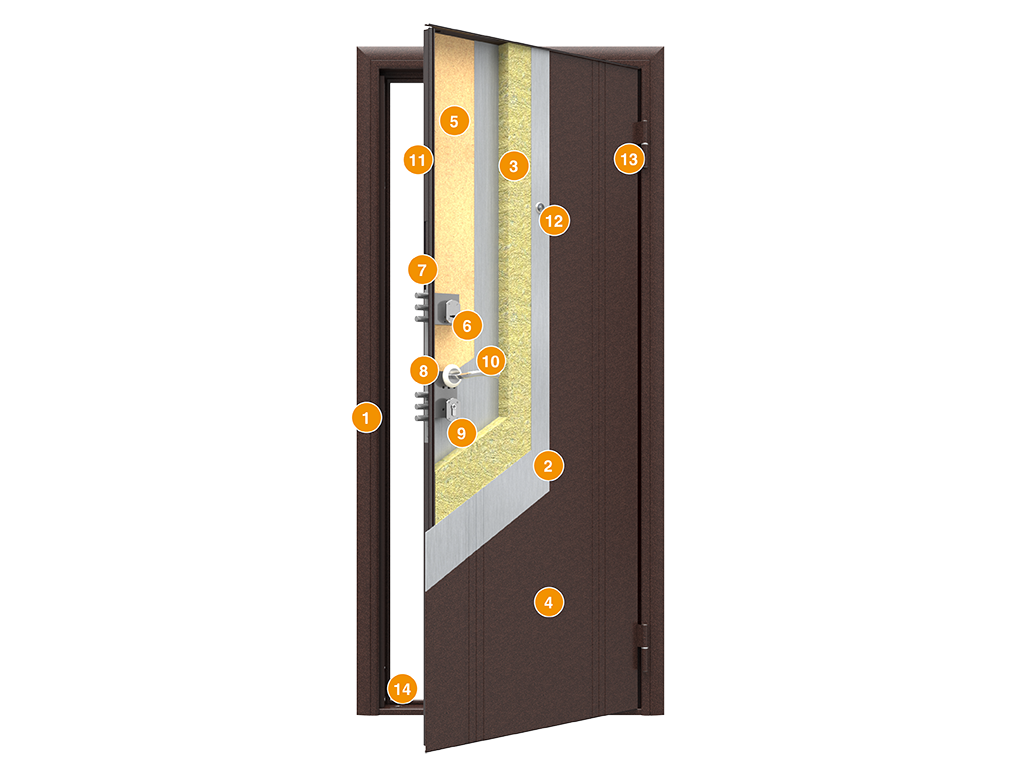

  1. Эшиктин кашкасы
  2. Эшик жалбырагы
  3. Толтуруу жана жылуулоо
  4. Порошок менен каптоо
  5. MDF панели
  6. Рычагынын кулпу капкагы
  7. Деңгээлди бекитүү
  8. Цилиндрдин механикалык кулпусу
  9. Цилиндрдин «спиннер» механизми
  10. Өзүнчө тилкеде пружина жүктөлгөн туткалардын топтому
  11. Мөөр
  12. 180° көрүү бурчу менен көз салуу тешиги
  13. Алып салууга каршы төөнөгүчтөрү бар болот шарниктер
  14. Болот босого

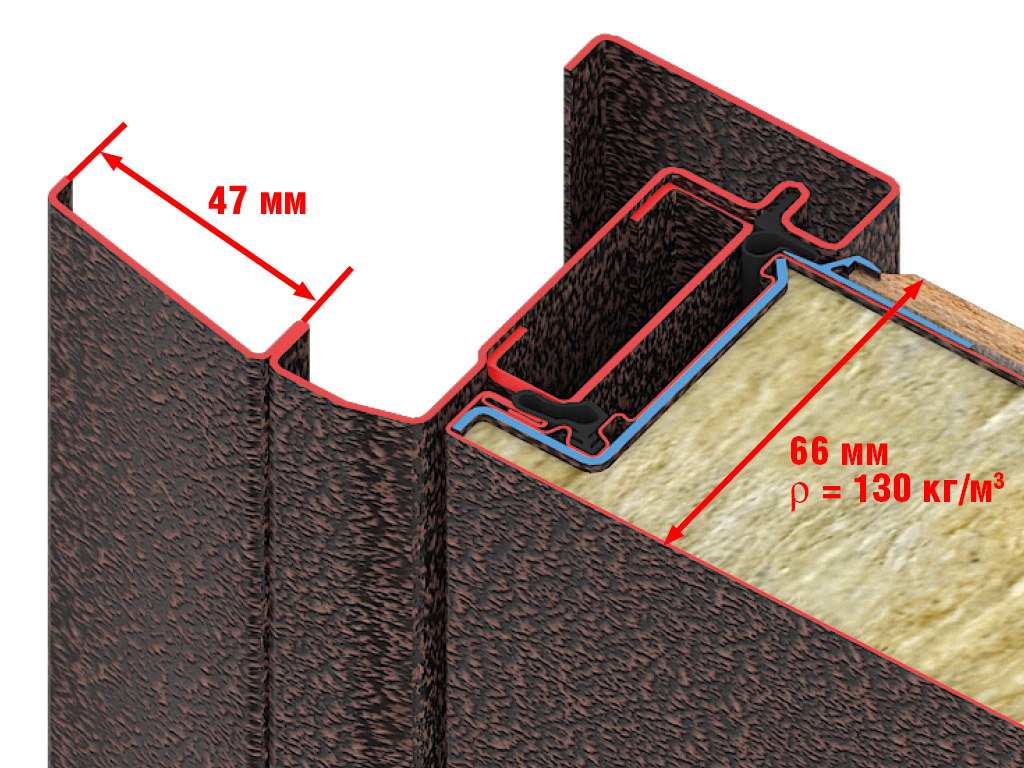

Жогорку тыгыздыктагы минералдык жүн тактайы менен толтурулган цинктелген муздак прокаттан жасалган жогорку бекем барак. platband курулуш ачылышынын тегиз эместигин жашырууга мүмкүндүк берет.

Жогорку тыгыздыктагы минералдык жүн тактайы менен толтурулган цинктелген муздак прокаттан жасалган жогорку бекем барак. platband курулуш ачылышынын тегиз эместигин жашырууга мүмкүндүк берет.

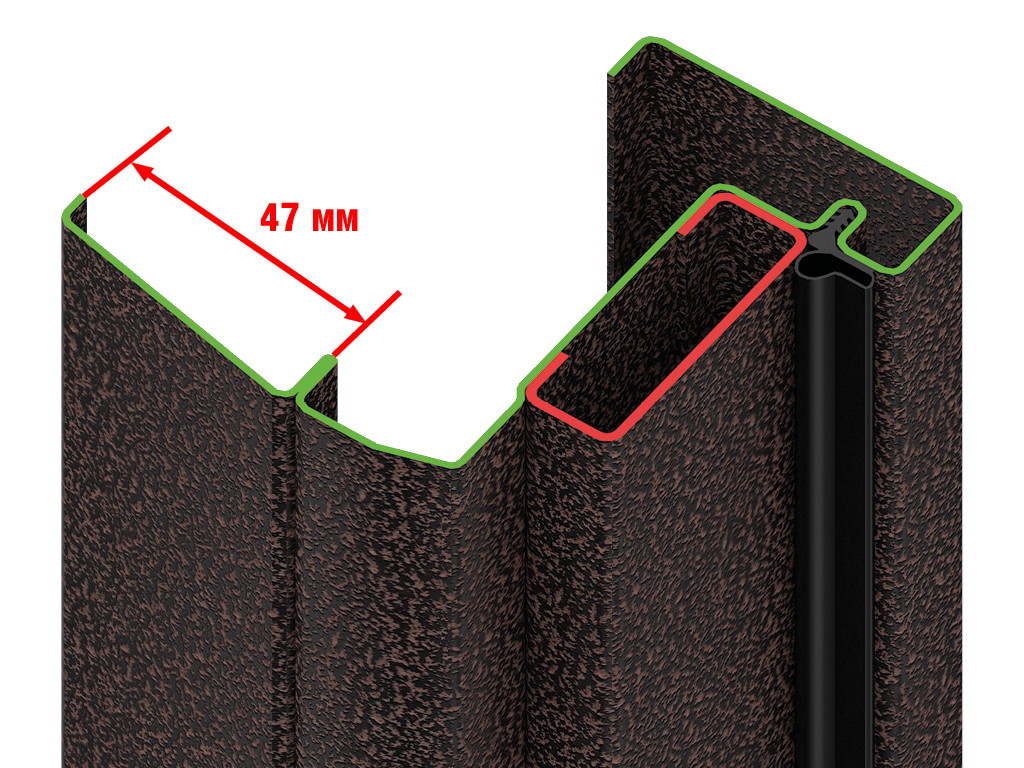

1,5 мм катуу ийилген профилден жасалган цинктелген болот каркас. Кеңири С формасындагы рамка, туурасы 47 мм.

1,5 мм катуу ийилген профилден жасалган цинктелген болот каркас. Кеңири С формасындагы рамка, туурасы 47 мм.

Серпилгичтүү жана бышык атайын формадагы термопластикалык эластомердик пломба температуранын өзгөрүүсүндө деформацияланбайт (10 жылдан ашык убакытка жетет).

Серпилгичтүү жана бышык атайын формадагы термопластикалык эластомердик пломба температуранын өзгөрүүсүндө деформацияланбайт (10 жылдан ашык убакытка жетет).

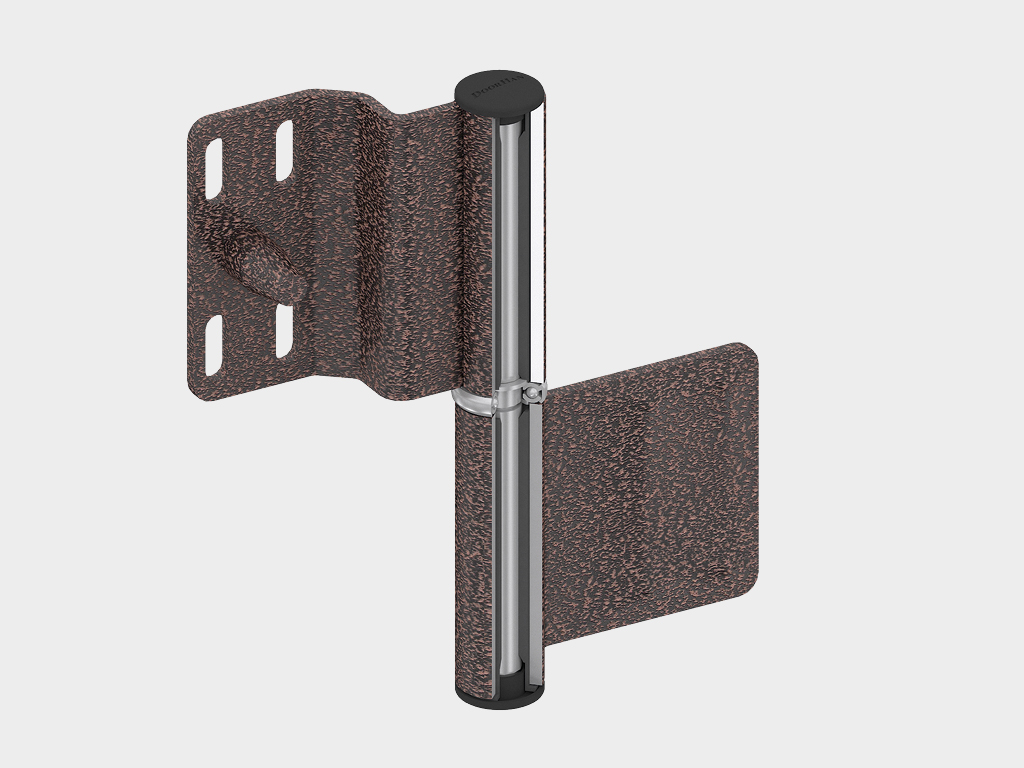

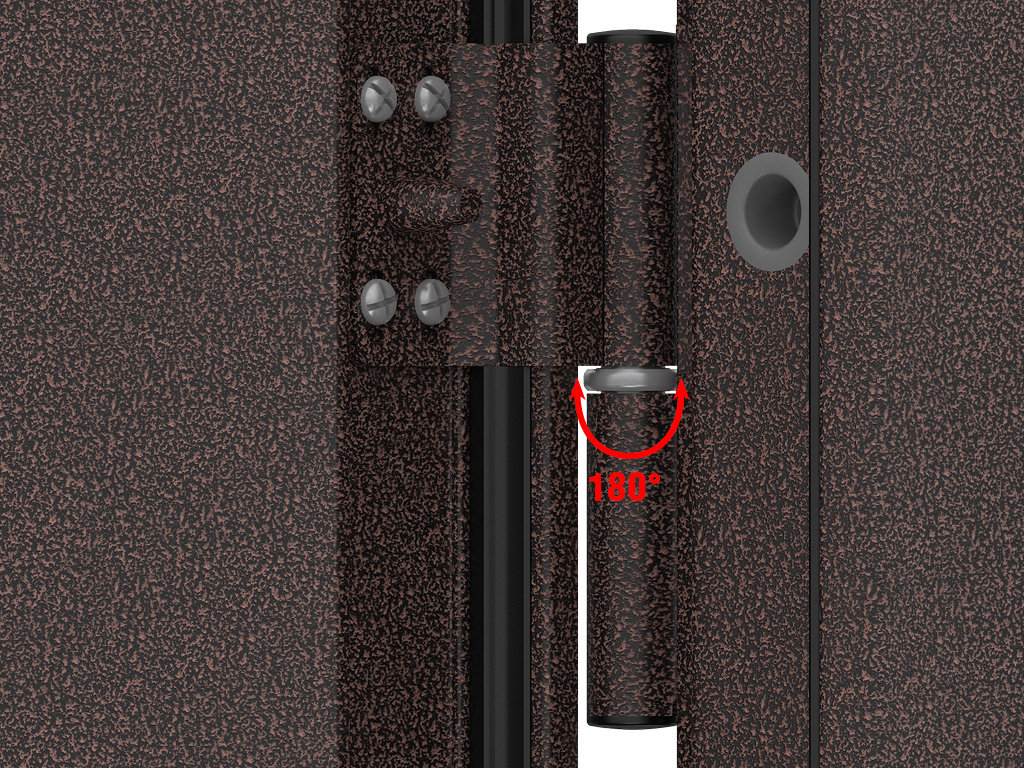

Чечимге каршы төөнөгүчтөрү бар жөнгө салынуучу цинктелген болот илниктер илгичтерден алынуудан коргойт жана 180° ашык эшиктин ачылыш бурчун камсыз кылат.

Чечимге каршы төөнөгүчтөрү бар жөнгө салынуучу цинктелген болот илниктер илгичтерден алынуудан коргойт жана 180° ашык эшиктин ачылыш бурчун камсыз кылат.

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 500 000
Усилие ручного открывания и закрывания, Н, не более 72/150 ашык эмес
Звукоизоляция, дБ 33
Прочность крепления ручек к полотну, H 1 000
Сопротивление теплопередаче полотна, м² * °С/Вт 1,1

Эшик өнөр жай чөйрөлөрүндө, мелүүн жана муздак климаты бар аймактарда, 80% га чейин салыштырмалуу нымдуулукта -25тен +40 °Сге чейинки чөйрөнүн температурасында жабык жылытылган жана желдетилген бөлмөлөрдө колдонулушу мүмкүн.

Эгерде эшик көчө тараптан иштетилсе, монтаждоо бетинде мүмкүн болгон конденсациянын жана анын натыйжасында жасалгалоочу материалдардын деформациясынын алдын алуу үчүн муздак тамбурда жүргүзүлүшү керек.

Эшик блоктун каптоосу солуп калбашы үчүн, күн нурунун жана жаан-чачындын эшик блоктун бетине түшүшүнө жол бербөө үчүн коргоочу калканчты колдонуу менен орнотуу керек.

Эшиктин жалбырагын кулпулары же болттору узартылган абалда жабууга жол берилбейт. Бул кулпу механизмдеринин бузулушуна жана болттордун деформациясына алып келиши мүмкүн.

Эшиктин кашкасынын тешиктерине, ошондой эле рамка менен эшик жалбырактын ортосуна бөтөн нерселердин киришине жол берилбейт. Оңдоо жана курулуш иштеринде эшикти коргоочу материалдар менен жабуу сунушталат.

Өндүрүүчү менен кеңешпей туруп, кошумча жабдууларды же аксессуарларды орнотууга, же айрым бөлүктөрүн өз алдынча алмаштырууга же тууралоого тыюу салынат.

Декоративдүү панелдерге кам көрүү эмеректерге жана жыгач буюмдарына кам көрүү талаптарына ылайык жүргүзүлөт. Тазалоочу каражаттарды, агрессивдүү суюктуктарды, эриткичтерди же абразивдерди колдонбоңуз.

Эгерде эшик системалары максаттуу эмес максаттарда колдонулса, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик тартпайт.

Ар бир 6 ай сайын шарнирдик түзүлүштү жука катмар менен майлоо сунушталат.

Упаковка в пузырчатую пленку Характеристики упаковки
Состав Көбүк пленкасы, картон бурчу, стрейч пленкасы
Описание Ал бурчтары көбүкчө менен оролгон эшик блогунан, ташуу учурунда эшиктин коопсуздугун камсыз кылган картон бурчтан, стрейч пленка менен оролгон турат.
Высота, мм 90
Длина, мм 2 100
Ширина, мм 900; 1 000
Упаковка на палету Характеристики упаковки
Состав Палет, стрейч пленкасы, картон бурчу
Описание Пакталган эшиктер поддонго тигинен тизилет; Бурчтарга картон бурч орнотулган, ал ташуу учурунда эшиктерди сактап калуу үчүн иштелип чыккан; андан кийин таңгак стрейч пленка менен оролот
Количество в упаковке, шт. 22; 23
Кошумча сүрөттөмө печать

Эшик өндүрүүчүнүн таңгагында вертикалдуу да, туурасынан да жабык транспорттун бардык түрлөрү менен же контейнерлерде ташылышы мүмкүн.

Горизонталдык ташуу таңгак катуу болгон шартта жана паллетке жайгаштыруу нормасы 8 даанага чейин болгон шартта жол берилет.

Эшиктерди ташууда жана сактоодо аларды механикалык бузулуудан, баштапкы таңгагын бузуудан, булгануудан жана жаан-чачындын таасиринен коргоо чаралары көрүлүшү керек.

Орнотуу
Способы монтажа

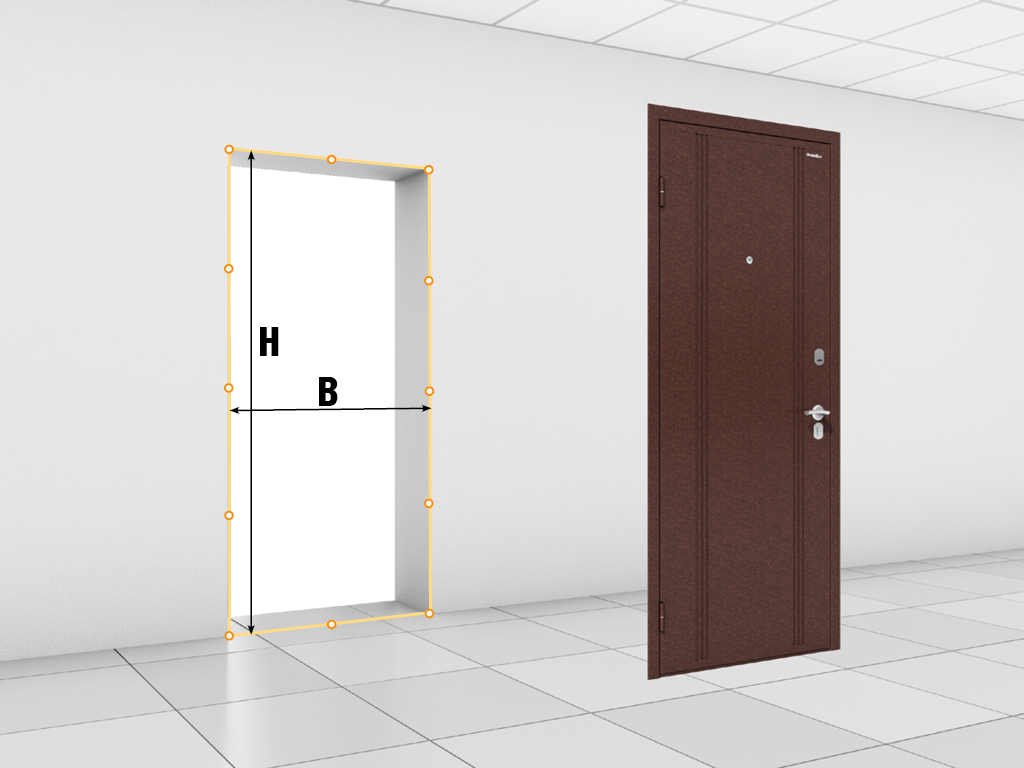

Подготовка строительного объекта

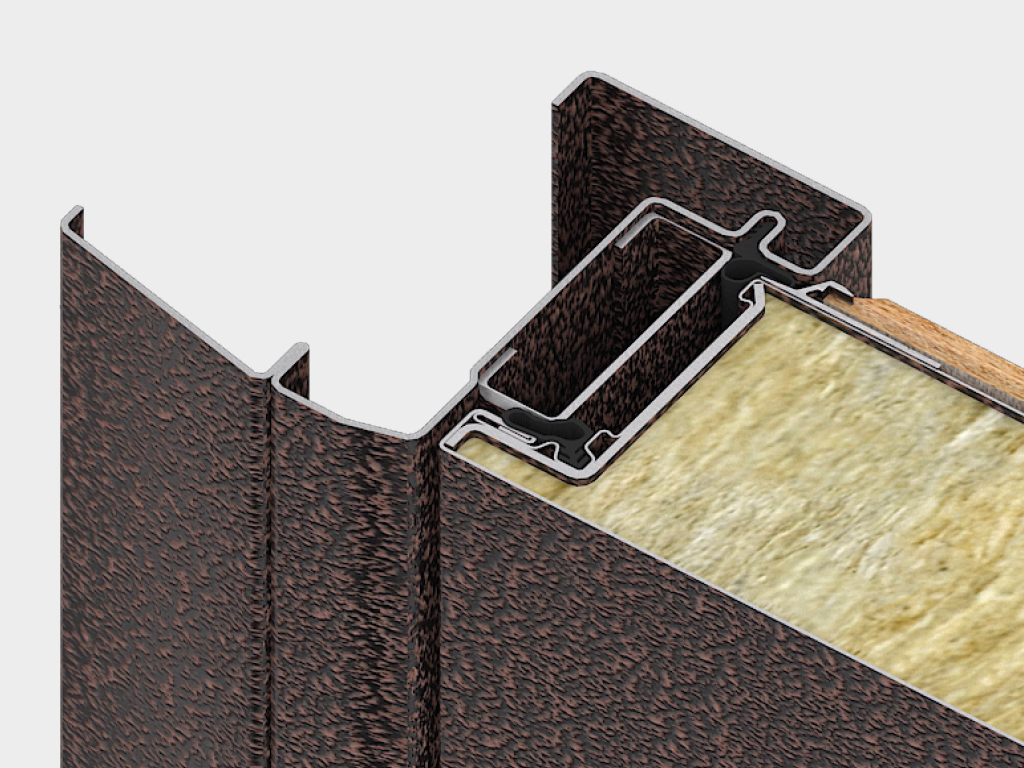

Жер үстүндөгү монтаждоо үчүн эшик рамка абдан популярдуу болуп саналат. Коробканын рамкасы бир эле учурда эки функцияны аткарат: ал орнотуу боштугун жаап, декоративдик функцияны аткарат.
Жер үстүндөгү монтаждоо үчүн эшик рамка абдан популярдуу болуп саналат. Коробканын рамкасы бир эле учурда эки функцияны аткарат: ал орнотуу боштугун жаап, декоративдик функцияны аткарат.

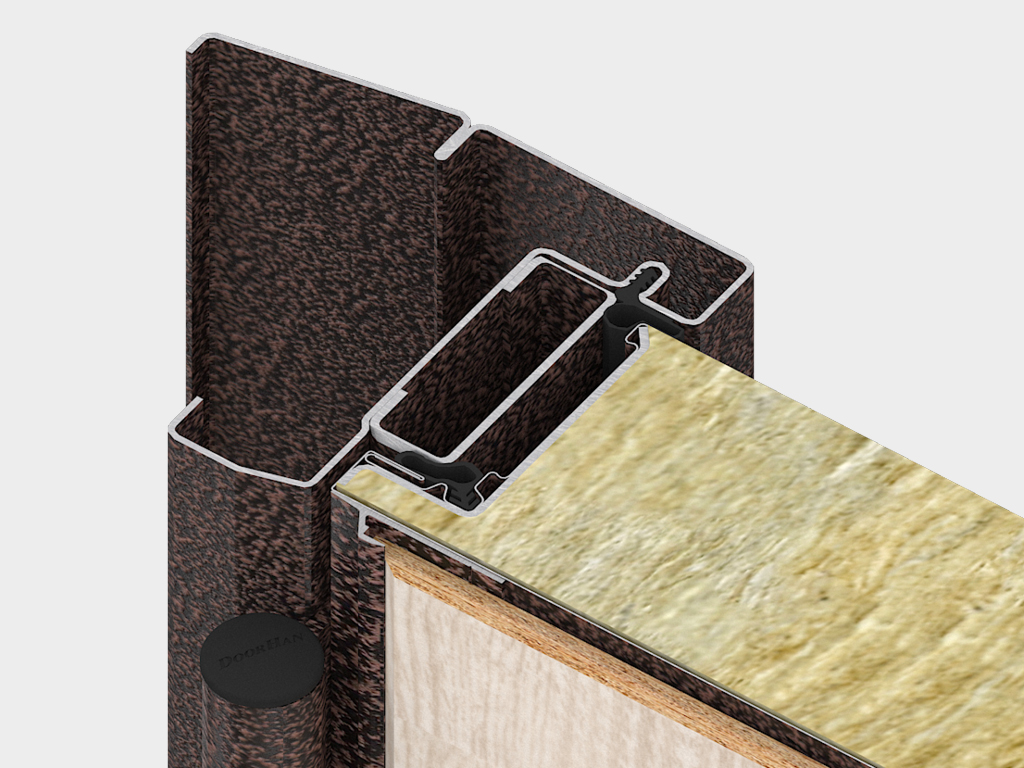

Эвакуациялоо талаптары бар жана бөлмөгө эшикти ачуу зарыл болгон жерде эшиктин ички ачуучу рамасы орнотулат.
Эвакуациялоо талаптары бар жана бөлмөгө эшикти ачуу зарыл болгон жерде эшиктин ички ачуучу рамасы орнотулат.

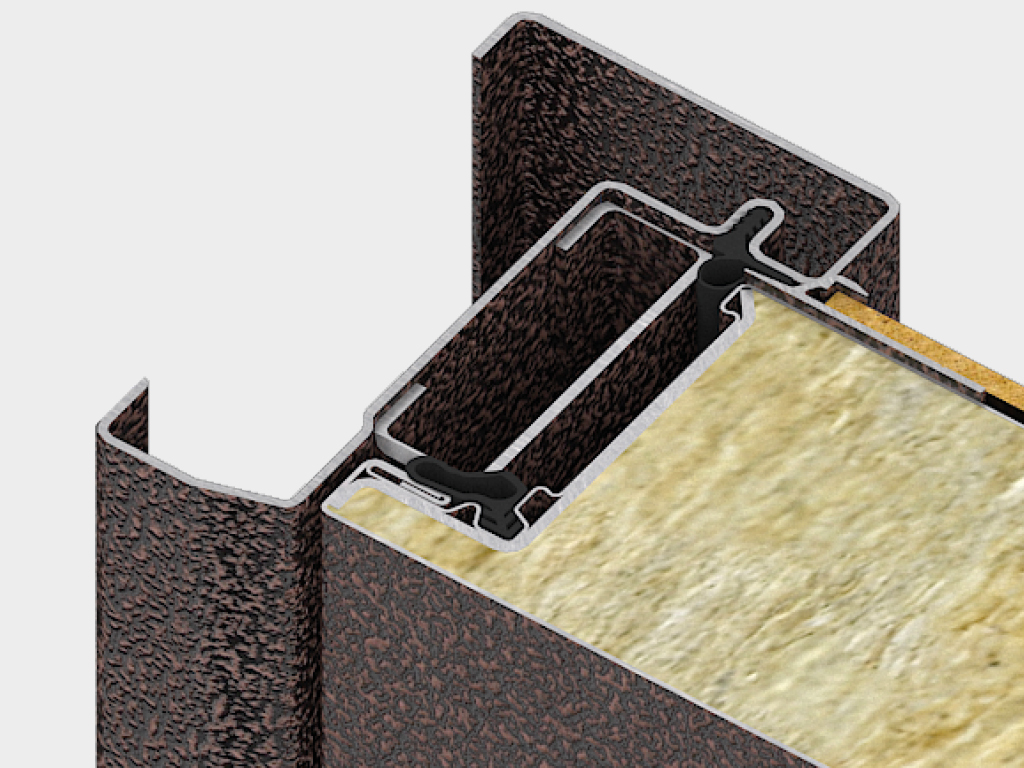

Каптал орнотуу үчүн эшиктин кашкасы бөлмөнүн ичинде да, сыртында да ачылуучу эшикти орнотууга мүмкүндүк берет, ошондой эле эшикти дубалы жок объектке орнотууга мүмкүндүк берет.
Каптал орнотуу үчүн эшиктин кашкасы бөлмөнүн ичинде да, сыртында да ачылуучу эшикти орнотууга мүмкүндүк берет, ошондой эле эшикти дубалы жок объектке орнотууга мүмкүндүк берет.
  1. Эски эшикти демонтаждап, жаңы эшикти орнотууга даяр экендигин текшериңиз. Эгерде ачылыш даяр эмес болсо (бекетүүчү штангалар, анкердик болттор, шыбактан салбыраган тегиз эмес беттер, эски эшикти бекитүүдөн жыгач блоктор ж.б. бар), анда аларды алып салуу керек. Ошондой эле, ачуу кошумча иштетүүнү талап кылышы мүмкүн - кеңейтүү же кошумча куралдарды (жаргылчак, деңгээл) же материалдарды (кыш, пенопласт, металл профили, ж.б.) колдонуу менен тарытуу.
  2. Даярдалган тешик тик бурчтуу формага ээ болушу керек.Дубалдын калыңдыгы 150 мм кем эмес болушу керек. Дубалдар текши жана жылмакай болушу керек, шыбактары салбырап, жаракалар жок. Жумушчу беттердин вертикалдык жана горизонталдык жактан четтөөлөрү метрге 1,5 ммден ашпоого тийиш, бирок 5 ммден ашпоого тийиш. Диагоналдардагы айырма 5 ммден ашпайт. Ачылышы жетиштүү күчкө ээ жана боштуктарды камтыбашы керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Орнотуу көрсөтмөлөрү

Иштөө нускамалары

Паспорт

Шайкештик сертификаты ГОСТ Р 53307-2009

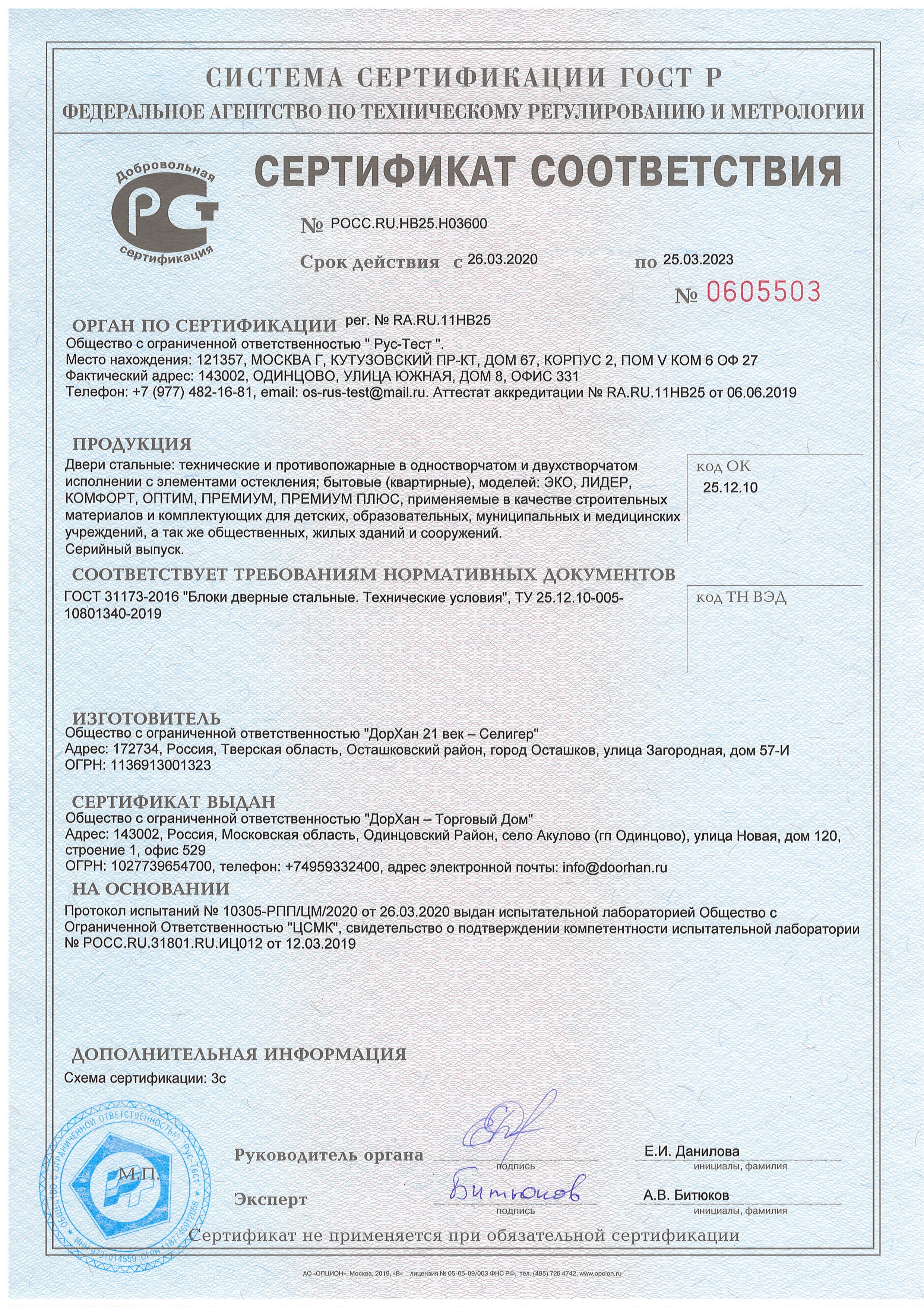

Шайкештик сертификаты ГОСТ Р 31173-2016

Шайкештик сертификаты ГОСТ 31173-2016 05.06.2022 – 05.05.2023

Шайкештик сертификаты ГОСТ 31173-2016 05.03.2023-05.02.2026

Эшик чийме «OPTIM»

Рамка тартуу

Кепилдик милдеттенмелери печать

9. Биз өзүбүздүн тандообуз боюнча аныкталган кемчиликтерди жоюуга, бузулган продукцияны жарактууларга алмаштырууга же бузулган продукцияны сатып алууга кеткен чыгымдардын ордун толтурууга милдеттенебиз. Сатып алуу-сатуу келишиминде атайын көрсөтүлгөн учурларды кошпогондо, биз эшикти демонтаждоо жана орнотуу боюнча чыгымдарды, ошондой эле транспорттук чыгымдарды төлөбөйбүз.
