71 × 60 × 3,5 өлчөмүндөгү х/к балка үчүн, узундугу L = 6 000 мм, ролик жана багыттоочу системасы

Комплектке жылма дарбазаларды чогултуу жана орнотуу үчүн керектүү бардык элементтер кирет. Бул комплектке өз алдынча жасалган ар кандай түрдөгү калкандар шайкеш келет.
Артыкчылыктар
Ишенимдүүлүк
Конструкция жогорку чыңалууга туруктуу болот балкадан жасалган, бардык деталдар чоң бекемдик запасы менен иштелип чыккан.
Узак мөөнөттүү иштөө
Бардык элементтер цинктелген. Система минималдуу 20 000 циклге эсептелген.
Жумушчу температуранын кеңири диапазону
Роликтүү таянычтардагы подшипниктерге колдонулган үшүккө туруктуу майлоочу май роликтердин өтө төмөн температурада да эркин айланышын камсыз кылат.
Жогорку сапат
Жогорку сапаттагы чийки заттарды колдонуу жана заводдук шарттарда өндүрүш продукциянын кемчиликсиз сапатын кепилдейт.
Ишенимдүүлүк
Конструкция жогорку чыңалууга туруктуу болот балкадан жасалган, бардык деталдар чоң бекемдик запасы менен иштелип чыккан.
Узак мөөнөттүү иштөө
Бардык элементтер цинктелген. Система минималдуу 20 000 циклге эсептелген.
Жумушчу температуранын кеңири диапазону
Роликтүү таянычтардагы подшипниктерге колдонулган үшүккө туруктуу майлоочу май роликтердин өтө төмөн температурада да эркин айланышын камсыз кылат.
Жогорку сапат
Жогорку сапаттагы чийки заттарды колдонуу жана заводдук шарттарда өндүрүш продукциянын кемчиликсиз сапатын кепилдейт.
Комплектация
Базовая комплектация
Балка 71 × 60 × 3,5, L = 6 000 мм

Балка 71 × 60 × 3,5, L = 6 000 мм

Роликтүү таянычтар – 2 даана

Роликтүү таянычтар – 2 даана

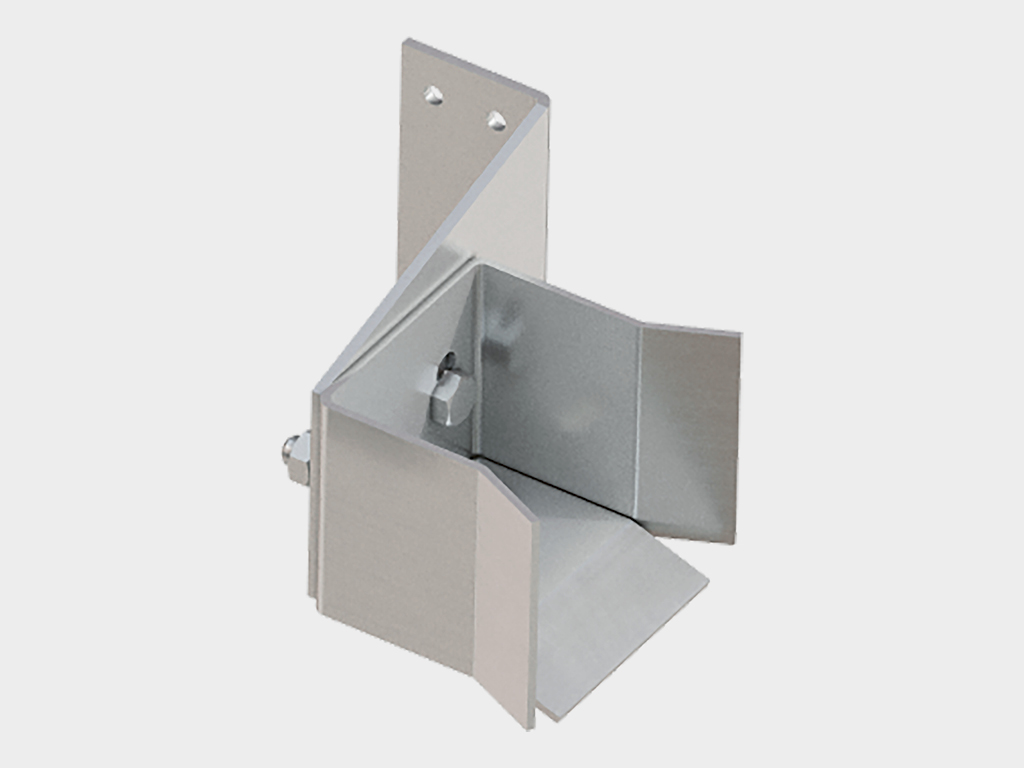

Төмөнкү кармагыч – 1 даана

Төмөнкү кармагыч – 1 даана

Багыттоочу түзмөктөр – 2 даана

Багыттоочу түзмөктөр – 2 даана

Балкага арналган капкактар – 2 даана

Балкага арналган капкактар – 2 даана

Техникалык мүнөздөмөлөр
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка

Дарбазаны солго же оңго ачылуучу кылып орнотуу мүмкүнчүлүгү бар.

Дарбазаны солго же оңго ачылуучу кылып орнотуу мүмкүнчүлүгү бар.

Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 400

1. Комплекттөөчү элементтерди туура орнотуу жана эксплуатациялоо ишенимдүүлүктү жана узак мөөнөттүү иштөө мөөнөтүн кепилдейт. Эксплуатация учурунда төмөнкү талаптарга көңүл буруу зарыл:

1.1. Система орнотулгандан кийин ар алты ай сайын изделиенин сырткы абалын текшерүү.

1.2. Сырткы кароо учурунда дарбазанын капкагына бекитилген элементтердин бекемдигине, сырткы механикалык зыяндардын жоктугуна жана начар туташкан жерлердин болбогонуна ынануу.

1.3. Ролик жана багыттоочу системаларды -30°Сден +40°Сге чейинки айлана-чөйрө температурасы жана 75% салыштырма нымдуулук шартында пайдаланууга уруксат берилет.

2. 71 × 60 × 3,5 өлчөмүндөгү х/к балка үчүн ролик жана багыттоочу системаларды эксплуатациялоодо ТЫЮУ САЛЫНАТ:

2.1. Роликтүү таянычтарга күч менен тартуу же сокку берүү.

2.2. Комплекттөөчү элементтерди тазалоодо беттерге зыян келтириши мүмкүн болгон каражаттарды колдонуу.

2.3. Өндүрүүчүнүн уруксаты жок жабдууларды орнотуу, алар конструкциянын салмагын, шамал же башка жүктөмдөрүн өзгөртүшү мүмкүн. Өндүрүүчүнүн стандарттык чечимдерине кийлигишүү конструкциянын бекемдик мүнөздөмөлөрүнүн төмөндөшүнө алып келиши мүмкүн.

Упаковка в пузырчатую пленку Характеристики упаковки
Описание Таңгактоо — бул балканын айланасына капталуу ыкмасы менен оролгон аба кабарчыктуу пленка; пленка компаниянын логотиби түшүрүлгөн скотч менен бекитилген
Длина, мм 6 000
Ширина, мм 75
Высота, мм 65
Упаковка в коробку Характеристики упаковки
Состав Роликтүү таянычтар, багыттоочу түзмөктөр, кармагычтар, балкага арналган капкактар
Длина, мм 400
Ширина, мм 300
Высота, мм 200
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Жылма дарбазаларды пайдалануу боюнча нускамалар

Revolution сериясындагы жылма дарбазалардын мисалында прокатталган балкага орнотулуучу болот дарбазаларды чогултуу боюнча нускамалар

DoorHan жылма дарбазаларынын мисалында прокатталган балкага орнотулуучу сэндвич-панелдер менен толтурулган полотнолу дарбазаларды чогултуу боюнча нускамалар

Дарбазанын комплекттөөсүнүн шайкештик сертификаты

Сэндвич-панелдер менен толтурулган калкан мисалында дарбазанын жалпы көрүнүшү

Кепилдик милдеттенмелери печать

Кардарга DoorHan компаниясынын өндүрүшүндөгү жылма дарбазалардын комплекттөөсүнүн ишенимдүүлүгүнө сатып алынган күндөн тартып 1 жылдык кепилдик берилет.

Комплектация
Базовая комплектация
Балка 71 × 60 × 3,5, L = 6 000 мм

Балка 71 × 60 × 3,5, L = 6 000 мм

Роликтүү таянычтар – 2 даана

Роликтүү таянычтар – 2 даана

Төмөнкү кармагыч – 1 даана

Төмөнкү кармагыч – 1 даана

Багыттоочу түзмөктөр – 2 даана

Багыттоочу түзмөктөр – 2 даана

Балкага арналган капкактар – 2 даана

Балкага арналган капкактар – 2 даана

Техникалык мүнөздөмөлөр
Стандартные конструктивные решения

Дарбазаны солго же оңго ачылуучу кылып орнотуу мүмкүнчүлүгү бар.

Дарбазаны солго же оңго ачылуучу кылып орнотуу мүмкүнчүлүгү бар.

Технические характеристики
Параметр Значение Примечание
Допустимая нагрузка, кг (кН) 400
Условия эксплуатации продукции

1. Комплекттөөчү элементтерди туура орнотуу жана эксплуатациялоо ишенимдүүлүктү жана узак мөөнөттүү иштөө мөөнөтүн кепилдейт. Эксплуатация учурунда төмөнкү талаптарга көңүл буруу зарыл:

1.1. Система орнотулгандан кийин ар алты ай сайын изделиенин сырткы абалын текшерүү.

1.2. Сырткы кароо учурунда дарбазанын капкагына бекитилген элементтердин бекемдигине, сырткы механикалык зыяндардын жоктугуна жана начар туташкан жерлердин болбогонуна ынануу.

1.3. Ролик жана багыттоочу системаларды -30°Сден +40°Сге чейинки айлана-чөйрө температурасы жана 75% салыштырма нымдуулук шартында пайдаланууга уруксат берилет.

2. 71 × 60 × 3,5 өлчөмүндөгү х/к балка үчүн ролик жана багыттоочу системаларды эксплуатациялоодо ТЫЮУ САЛЫНАТ:

2.1. Роликтүү таянычтарга күч менен тартуу же сокку берүү.

2.2. Комплекттөөчү элементтерди тазалоодо беттерге зыян келтириши мүмкүн болгон каражаттарды колдонуу.

2.3. Өндүрүүчүнүн уруксаты жок жабдууларды орнотуу, алар конструкциянын салмагын, шамал же башка жүктөмдөрүн өзгөртүшү мүмкүн. Өндүрүүчүнүн стандарттык чечимдерине кийлигишүү конструкциянын бекемдик мүнөздөмөлөрүнүн төмөндөшүнө алып келиши мүмкүн.

Упаковка
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Таңгактоо — бул балканын айланасына капталуу ыкмасы менен оролгон аба кабарчыктуу пленка; пленка компаниянын логотиби түшүрүлгөн скотч менен бекитилген
Длина, мм 6 000
Ширина, мм 75
Высота, мм 65
Упаковка в коробку Характеристики упаковки
Состав Роликтүү таянычтар, багыттоочу түзмөктөр, кармагычтар, балкага арналган капкактар
Длина, мм 400
Ширина, мм 300
Высота, мм 200
Кепилдик милдеттенмелери

Кардарга DoorHan компаниясынын өндүрүшүндөгү жылма дарбазалардын комплекттөөсүнүн ишенимдүүлүгүнө сатып алынган күндөн тартып 1 жылдык кепилдик берилет.

Документация
Инструкции

Жылма дарбазаларды пайдалануу боюнча нускамалар

Revolution сериясындагы жылма дарбазалардын мисалында прокатталган балкага орнотулуучу болот дарбазаларды чогултуу боюнча нускамалар

DoorHan жылма дарбазаларынын мисалында прокатталган балкага орнотулуучу сэндвич-панелдер менен толтурулган полотнолу дарбазаларды чогултуу боюнча нускамалар

Паспорта и сертификаты

Дарбазанын комплекттөөсүнүн шайкештик сертификаты

Чертежи

Сэндвич-панелдер менен толтурулган калкан мисалында дарбазанын жалпы көрүнүшү
