DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

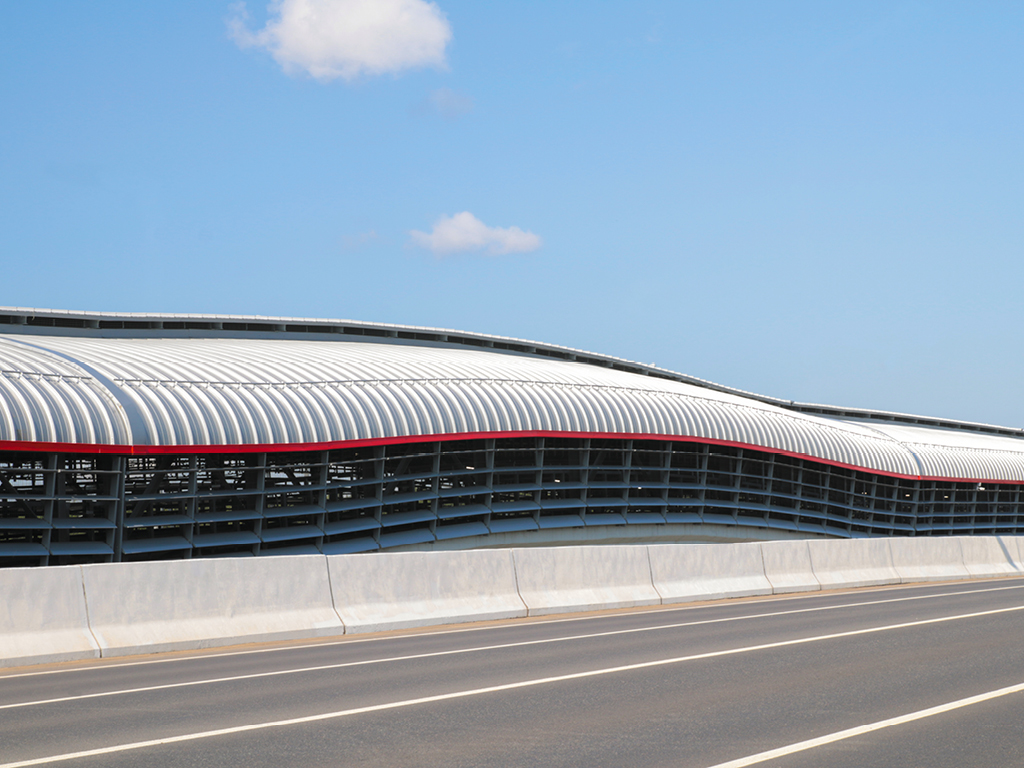

DoorHan алюминий өнөр жай фальц чатырлары алюминий чатыр панелдеринен жасалат, жогорку деңгээлдеги суу өткөрбөөчүүлүккө ээ жана архитектуралык-декоративдик мыкты өзгөчөлүктөргө ээ. Алюминий барактын ийкемдүүлүгүнө байланыштуу эң өзгөчө жана каармандык долбоорлорду ишке ашырууга мүмкүнчүлүк бар. Бул чатыр системасы өнөр жай жана административдик имараттарды, соода борборлорун, аэропортторду, стадиондорду жана жеке үйлөрдү курууда колдонулат.

Зона применения:

Өнөр жай жана административдик имараттар, соода борборлору, аэропорттор, стадиондор

Жеке үйлөр

монтаж менен заказ берүү

Артыкчылыктар

Конструкциянын жогорку ишенимдүүлүгү

Кооздук панелинин каалаган узундукта чыгарылышы имараттын чатырын бириктирүүлөрсүз жабууга мүмкүндүк берет, бул анын ишенимдүүлүгүн жогорулатат жана сырткы көрүнүшүн жакшыртат.

Түс чечимдеринин ар түрдүүлүгү

RAL картасына ылайык каалаган түстө боёо объект үчүн архитектуралык чечимдердин кеңири тандоосун камсыздайт.

Кошумча жабдуу

Кошумча жабдуу жана системаларды (күн батарейкалары, кар жана муз кармагыч системалары, жашыл чатыр ж.б.) чатыр үстүнө орнотуу мүмкүнчүлүгү.

Формалардын ар түрдүүлүгү

Алюминий барактын ийкемдүүлүгүнө байланыштуу ар кандай ийилүү радиусу менен ийилген чатыр панелдерин чыгаруу мүмкүн.

Конструкциянын жогорку ишенимдүүлүгү

Түс чечимдеринин ар түрдүүлүгү

RAL картасына ылайык каалаган түстө боёо объект үчүн архитектуралык чечимдердин кеңири тандоосун камсыздайт.

Кошумча жабдуу

Формалардын ар түрдүүлүгү

Дизайн

Колдонууга мүмкүн болгон боёо жабдууларынын түрлөрү

Стандарттуу түстөр

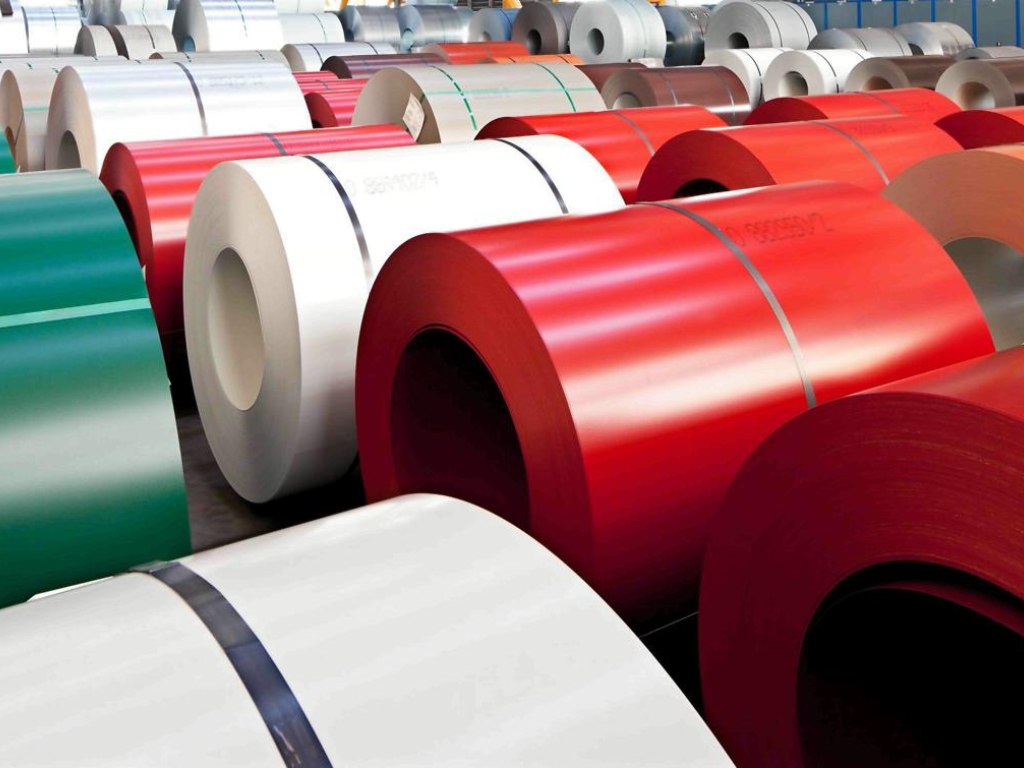

PVDF, PE (полиэстер), PU (пурал)

RAL 9003

RAL 9016

RAL 9006

RAL 7004

RAL 1014

RAL 2004

RAL 3020

RAL 3005

RAL 6018

RAL 6005

RAL 7016

RAL 5005

RAL 8017

RAL 9005

RAL 8014

Комплектация

Базовая комплектация

Дополнительная комплектация

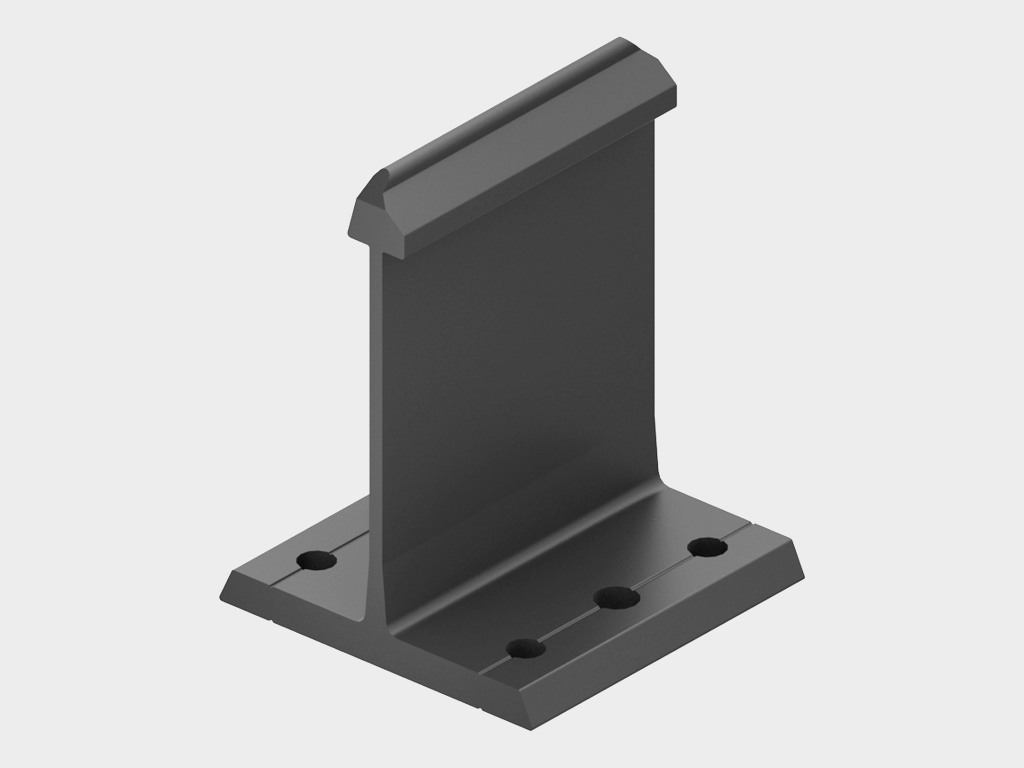

Фальц-туткачы

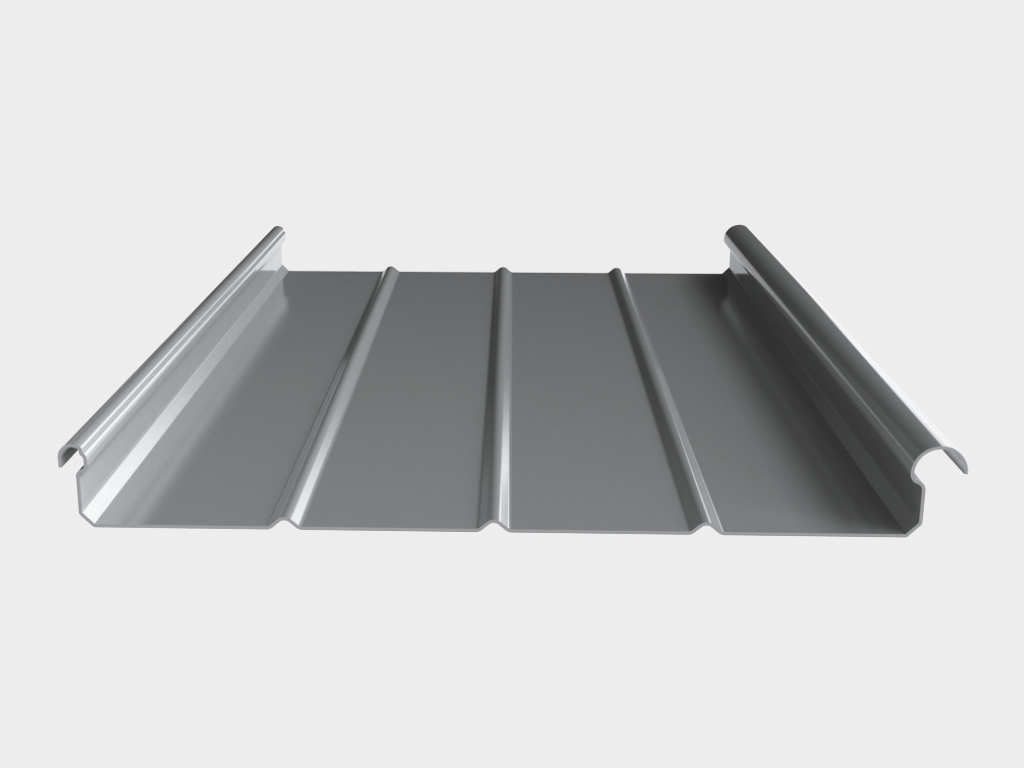

Картина

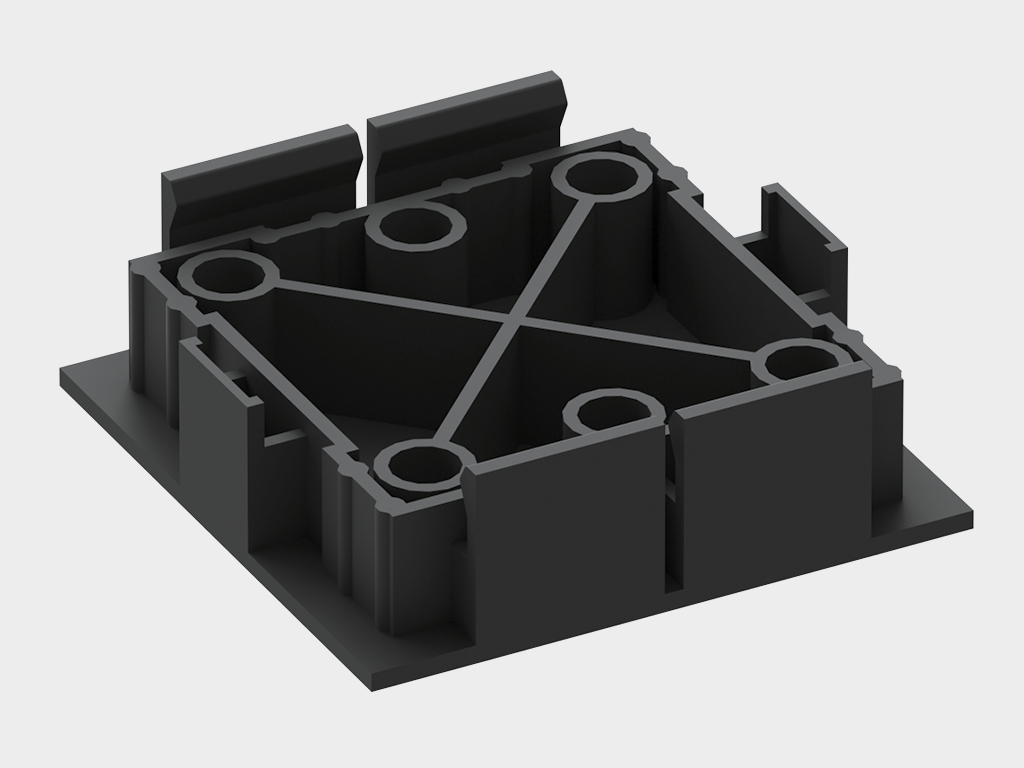

Термокапкак

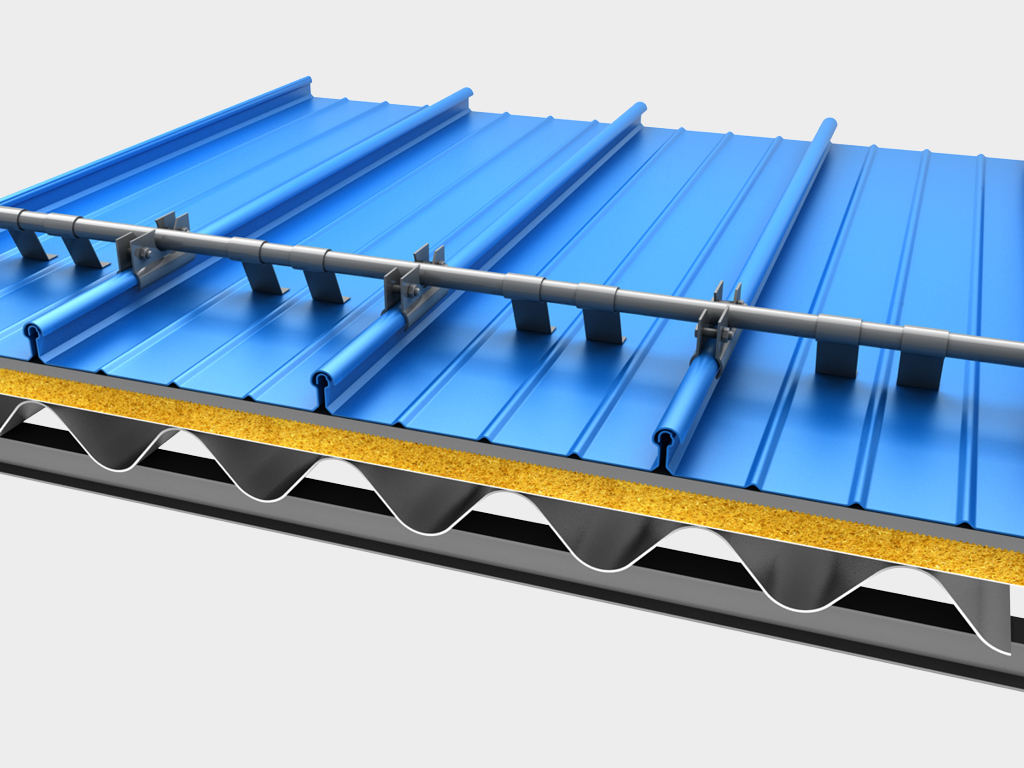

Кар жана муз токтотуу системасы

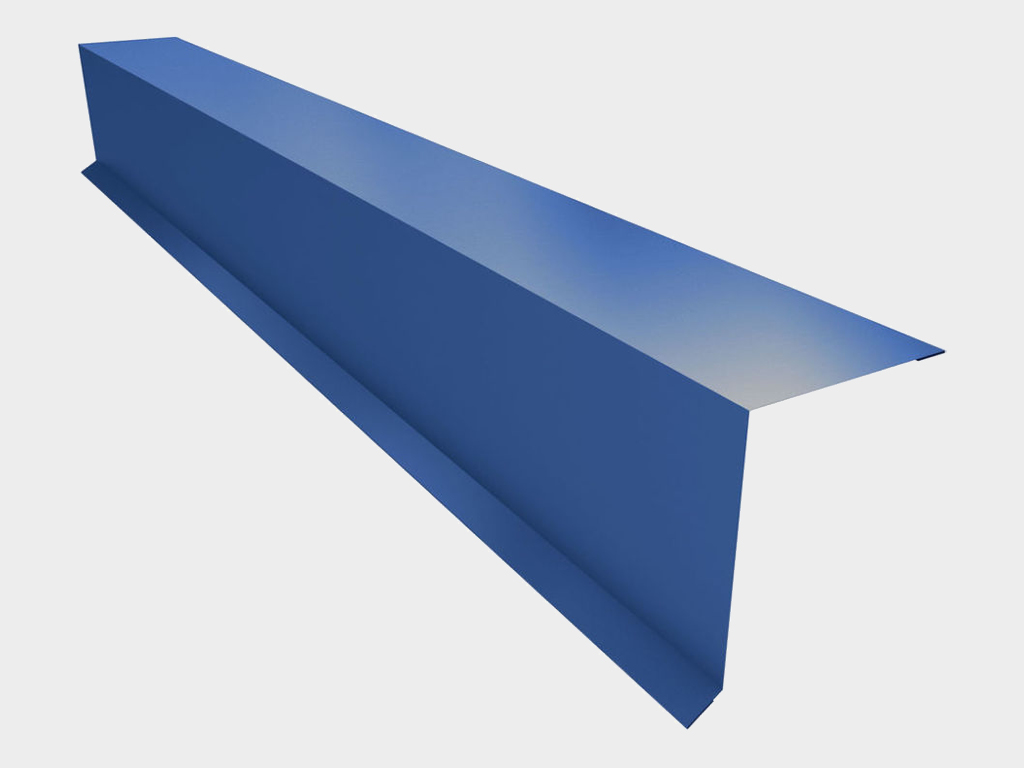

Тигилүүлөрдү түзүү үчүн наличниктер

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Высота конструкции, м

Ар кандай

Ширина, мм

Ар кандай

Длина, мм

Ар кандай

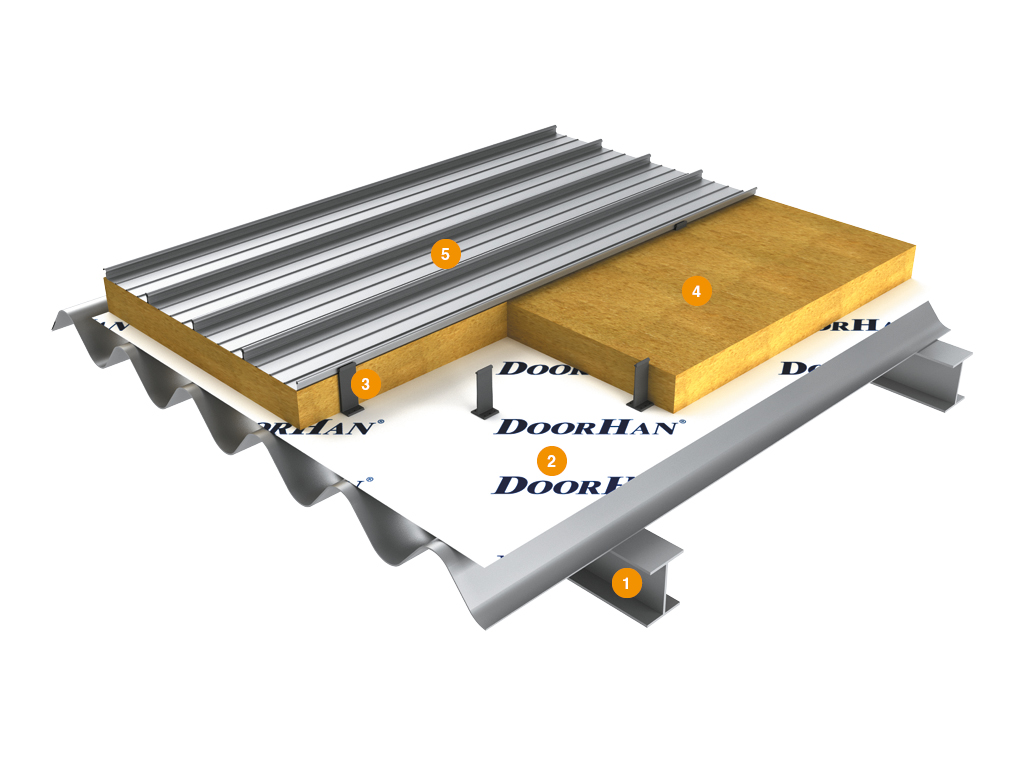

Жүк көтөрүүчү конструкция
Бууланууга каршы тосмо
Фальц-туткачы
Изоляциялоочу материал
Профилизацияланган алюминий барагы (сүрөт)

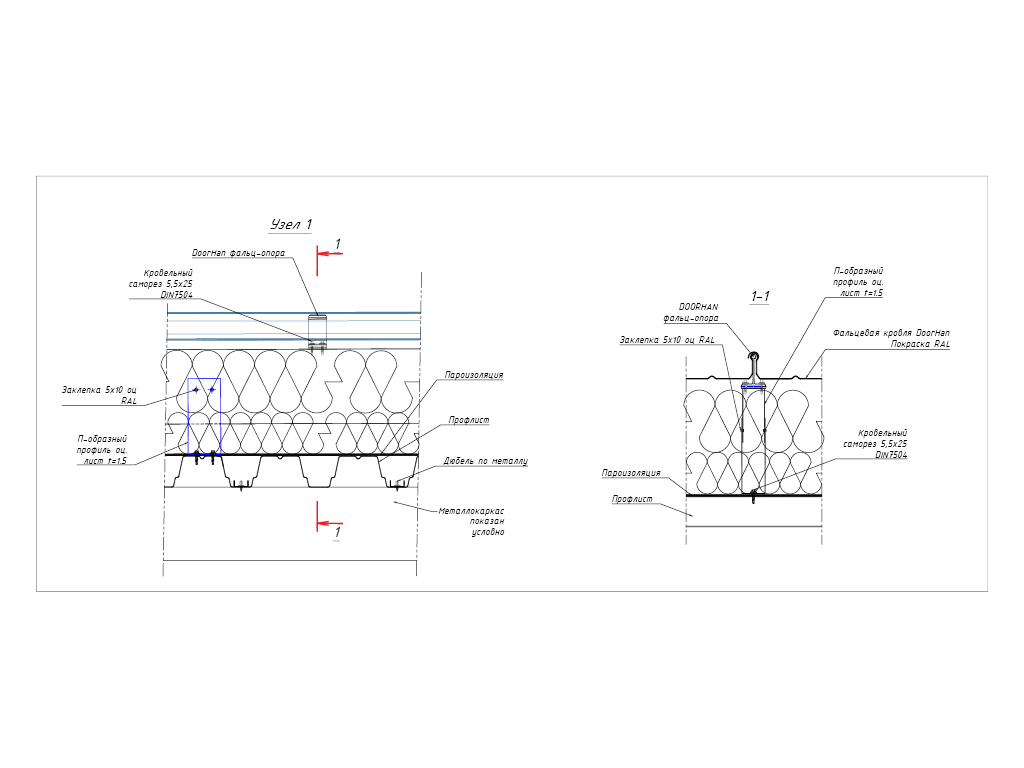

Камдык катмарлар

Усл. обозначение, наименование параметра	Расчетная формула
S, мм Толщина слоя утеплителя	100—250 мм
S, мм Толщина металла	Алюминий тасмасы калыңдыгы 0,9дон 1,2 ммге чейин
H, мм Длина	Транспорттоо үчүн картинанын узундугу фуранын өлчөмдөрүнө ылайык болушу керек. Объектте чыгарылган картина ар кандай узундукта болушу мүмкүн.
B, мм Ширина	Үч стандарттуу картина туурасы: 300, 400 жана 500 мм

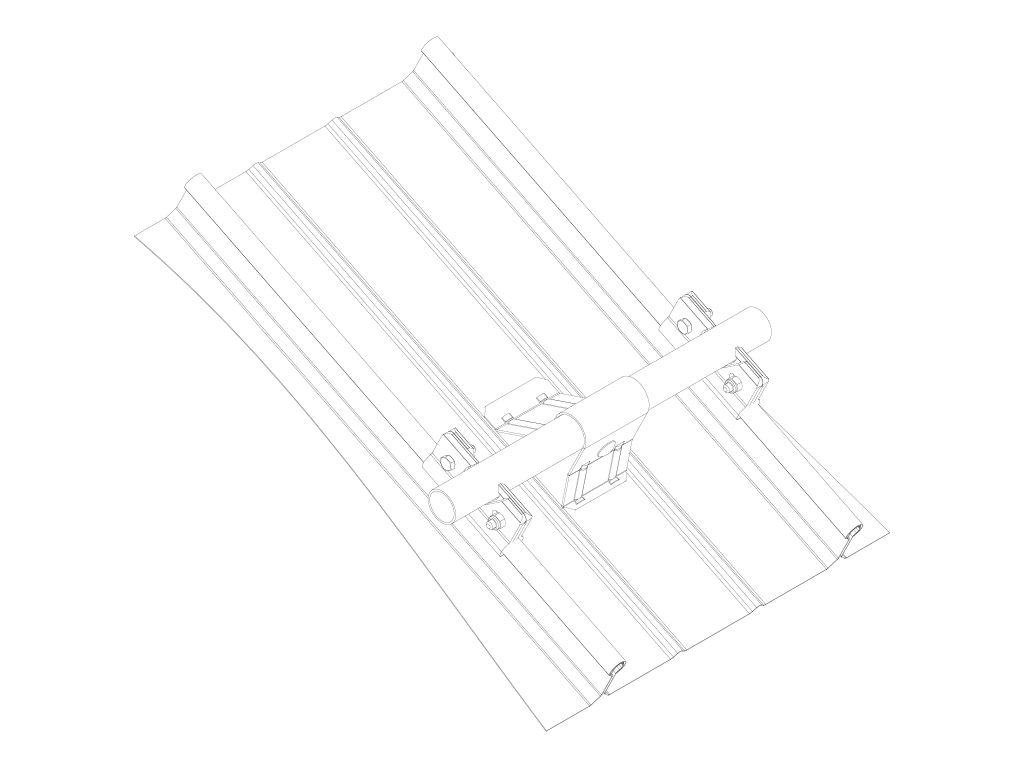

Кар жана муз токтотуу системасы

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	Ар кандай

Параметр	Значение	Примечание
Толщина, мм	0,8—1,2	Картина калыңдыгы
Длина, мм	Ар кандай	Картина узундугу ар кандай болушу мүмкүн. Даяр картиналарды ташып чыгууда узундук фуранын өлчөмдөрү менен чектелет
Ширина, мм	300, 400, 500	Үч типтүү картина туурасы

Упаковка в дерево	Характеристики упаковки
Описание	Картиналардын ортосунда пенопласт прокладкасы менен кутуга таңгактоо
Высота, мм	Кутунун бийиктиги — 1 150 мм
Ширина, мм	Кутунун туурасы — 800 мм
Длина, мм	Кутунун узундугу картиналардын өлчөмүнө жараша 2 же 8 метрге жетет
Количество в упаковке, шт.	15 картина

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Стретч-пленкага пенопласт прокладкасы менен таңгактоо
Высота, мм	Таңгактын бийиктиги — 600 мм
Ширина, мм	Таңгактын туурасы картинадын негизги туурасына жараша болот
Длина, мм	Таңгактын узундугу картина узундугуна туура келет
Количество в упаковке, шт.	15 картина

Кошумча сүрөттөмө печать

Продукциялар кардардын техникалык тапшырмасы боюнча эсептелет жана каалаган өлчөмдө болушу мүмкүн.

Шатырды эсептөө өзгөчө өзгөчөлүккө ээ, анткени комплекттердин тандоосу жана жыйноо түйүндөрү түздөн-түз эсептелген объекттин параметрлерине жараша болот.

Орнотуу

Способы монтажа

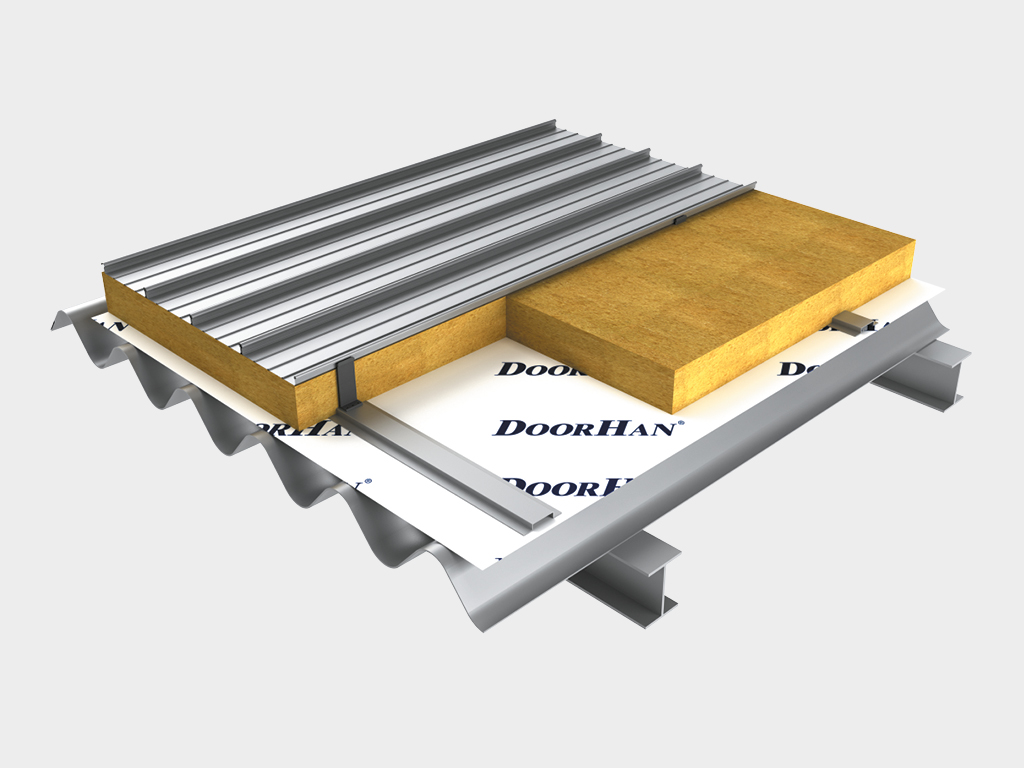

Даяр жүк көтөрүүчү конструкцияга (металл, жыгач ж.б.)

Документация

Паспорта и сертификаты

Чертежи

Сертификат тастыктамасы

PDF

Өрт коопсуздугу сертификаты

PDF

Техникалык чечимдер альбому

PDF

Дизайн

Колдонууга мүмкүн болгон боёо жабдууларынын түрлөрү

PVDF, PE (полиэстер), PU (пурал)

Стандарттуу түстөр

RAL 9003

RAL 9016

RAL 9006

RAL 7004

RAL 1014

RAL 2004

RAL 3020

RAL 3005

RAL 6018

RAL 6005

RAL 7016

RAL 5005

RAL 8017

RAL 9005

RAL 8014

Комплектация

Базовая комплектация

Фальц-туткачы

Картина

Термокапкак

Кар жана муз токтотуу системасы

Дополнительная комплектация

Тигилүүлөрдү түзүү үчүн наличниктер

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Высота конструкции, м

Ар кандай

Ширина, мм

Ар кандай

Длина, мм

Ар кандай

Конструкция

Жүк көтөрүүчү конструкция
Бууланууга каршы тосмо
Фальц-туткачы
Изоляциялоочу материал
Профилизацияланган алюминий барагы (сүрөт)

Стандартные конструктивные решения

Камдык катмарлар

Усл. обозначение, наименование параметра	Расчетная формула
S, мм Толщина слоя утеплителя	100—250 мм
S, мм Толщина металла	Алюминий тасмасы калыңдыгы 0,9дон 1,2 ммге чейин
H, мм Длина	Транспорттоо үчүн картинанын узундугу фуранын өлчөмдөрүнө ылайык болушу керек. Объектте чыгарылган картина ар кандай узундукта болушу мүмкүн.
B, мм Ширина	Үч стандарттуу картина туурасы: 300, 400 жана 500 мм

Кар жана муз токтотуу системасы

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	Ар кандай

Технические характеристики

Параметр	Значение	Примечание
Толщина, мм	0,8—1,2	Картина калыңдыгы
Длина, мм	Ар кандай	Картина узундугу ар кандай болушу мүмкүн. Даяр картиналарды ташып чыгууда узундук фуранын өлчөмдөрү менен чектелет
Ширина, мм	300, 400, 500	Үч типтүү картина туурасы

Упаковка

Упаковка в дерево	Характеристики упаковки
Описание	Картиналардын ортосунда пенопласт прокладкасы менен кутуга таңгактоо
Высота, мм	Кутунун бийиктиги — 1 150 мм
Ширина, мм	Кутунун туурасы — 800 мм
Длина, мм	Кутунун узундугу картиналардын өлчөмүнө жараша 2 же 8 метрге жетет
Количество в упаковке, шт.	15 картина

Упаковка в стретч - пленку	Характеристики упаковки
Описание	Стретч-пленкага пенопласт прокладкасы менен таңгактоо
Высота, мм	Таңгактын бийиктиги — 600 мм
Ширина, мм	Таңгактын туурасы картинадын негизги туурасына жараша болот
Длина, мм	Таңгактын узундугу картина узундугуна туура келет
Количество в упаковке, шт.	15 картина

Кошумча сүрөттөмө

Продукциялар кардардын техникалык тапшырмасы боюнча эсептелет жана каалаган өлчөмдө болушу мүмкүн.

Орнотуу

Способы монтажа

Даяр жүк көтөрүүчү конструкцияга (металл, жыгач ж.б.)

Документация

Паспорта и сертификаты

Сертификат тастыктамасы

PDF

Өрт коопсуздугу сертификаты

PDF

Чертежи

Техникалык чечимдер альбому

PDF
