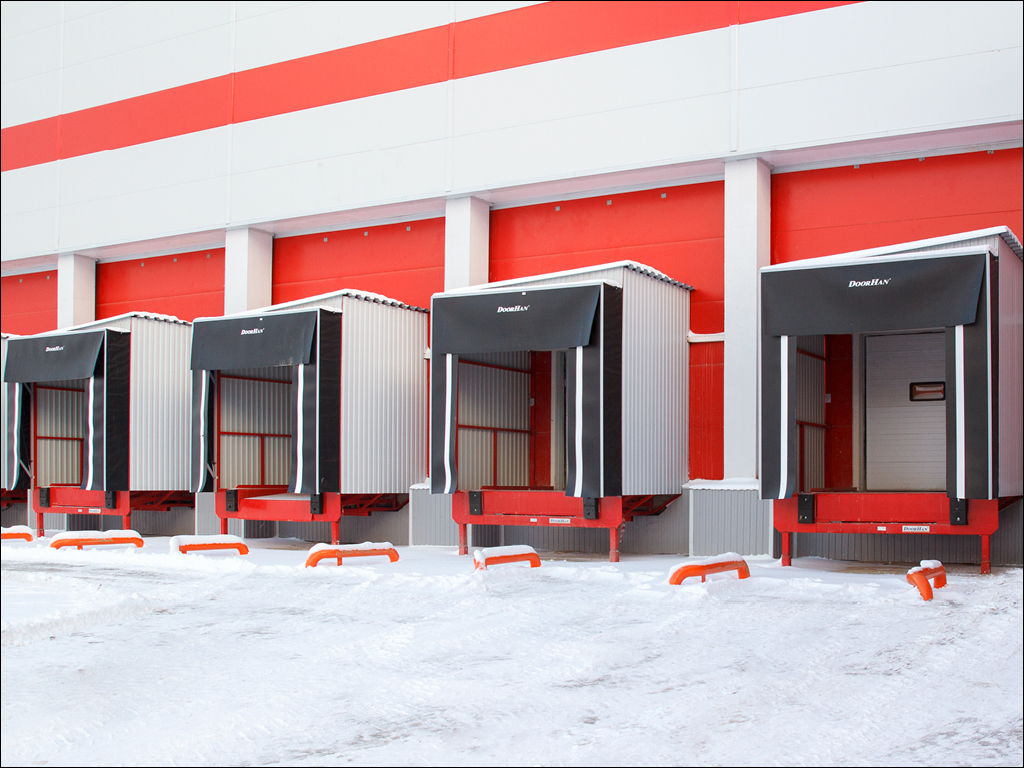

DHOUSL жеңил сериясындагы жүк түшүрүүчү тамбур бурама аппарели бар теңдөөчү платформалар үчүн чыгарылат. Анын конструкциясы жеңил жана технологиялык — дубалдары менен чатыры профнастилден жасалган. Стандарттык комплектке кирген кошумча элементтер (нащельниктер) тамбур менен имараттын кошулган жерин мүмкүн болушунча герметикалуу кылат. Орнотуу үстүнкү (накладной) ыкма менен жүргүзүлөт, бул алдын ала чогултулган монтаж түйүндөрү аркылуу ыкчам ишке ашырылат. Конструкциянын бардык кошулуучу бөлүктөрү ширетме ыкмасы менен жасалат.

Зона применения:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Жылуулук эффективдүүлүгү жана мейкиндикти үнөмдөө

Имараттын сыртына орнотуу ички жайлардын температурасын сактоону жана мейкиндикти үнөмдөөнү камсыз кылат.

Ылдам монтаж

Алдын ала чогултулган түйүндөрдүн жеткирилишинин эсебинен тез монтаж жүргүзүлөт.

Атмосфералык жаан-чачындарды агызуу

Тамбурдун чатырынын конструкциясы жаан-чачындарды герметизатордон жана жүк ташуучу унаадан алыска багыттап агызууну камсыз кылат.

Модернизациялоого мүмкүнчүлүк

Негизги имаратты кайра куруусуз модернизациялоо мүмкүнчүлүгү бар.

Жылуулук эффективдүүлүгү жана мейкиндикти үнөмдөө

Имараттын сыртына орнотуу ички жайлардын температурасын сактоону жана мейкиндикти үнөмдөөнү камсыз кылат.

Ылдам монтаж

Алдын ала чогултулган түйүндөрдүн жеткирилишинин эсебинен тез монтаж жүргүзүлөт.

Атмосфералык жаан-чачындарды агызуу

Модернизациялоого мүмкүнчүлүк

Негизги имаратты кайра куруусуз модернизациялоо мүмкүнчүлүгү бар.

Дизайн

Кабыргалардын түсү RAL картасы боюнча.

RAL 9003 (ак, стандарттуу түс)

RAL 9006 (күмүш түстүү)

RAL 7004 (күрөң)

RAL 1014 (бежевый)

RAL 6005 (жашыл)

RAL 5005 (көк)

RAL 7016 (антрацит)

RAL 3000 (кызыл)

RAL 3005 (бордо)

RAL 8017 (күрөң-кызыл)

Комплектация

Базовая комплектация

Дополнительная комплектация

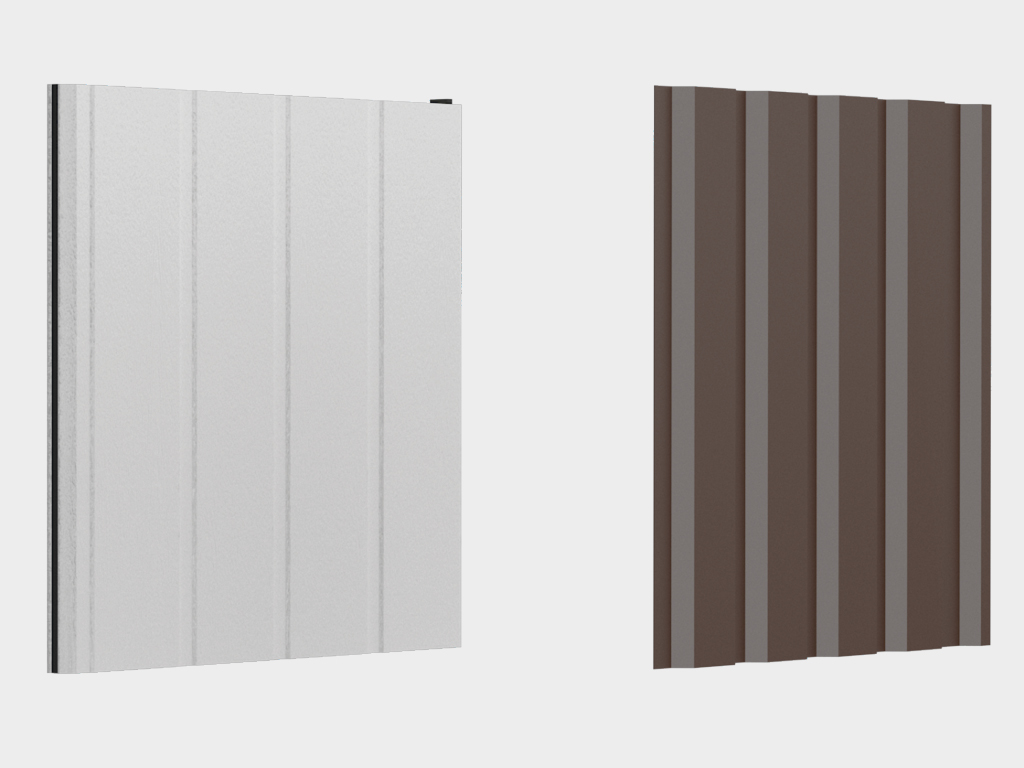

Дубал материалы — С20 профилдүү барактар; чатыр материалы — С44 профилдүү барактар.

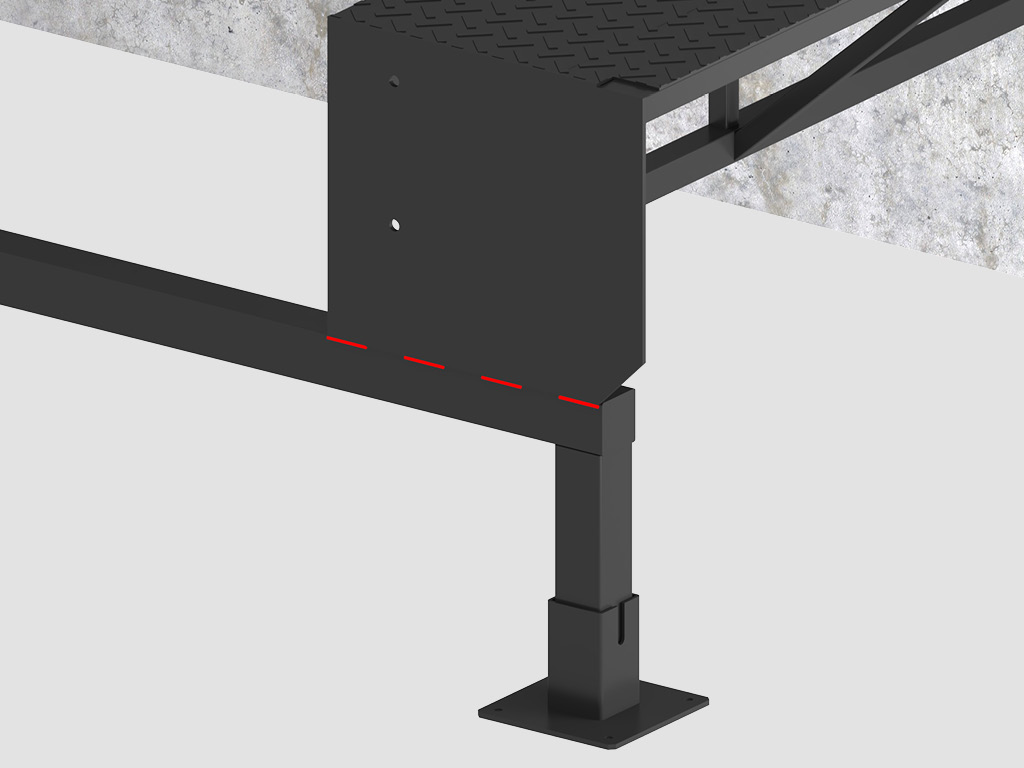

Кез келген бамперди орнотууга ылайыкташтырылган аткарылыш (тандоого жараша).

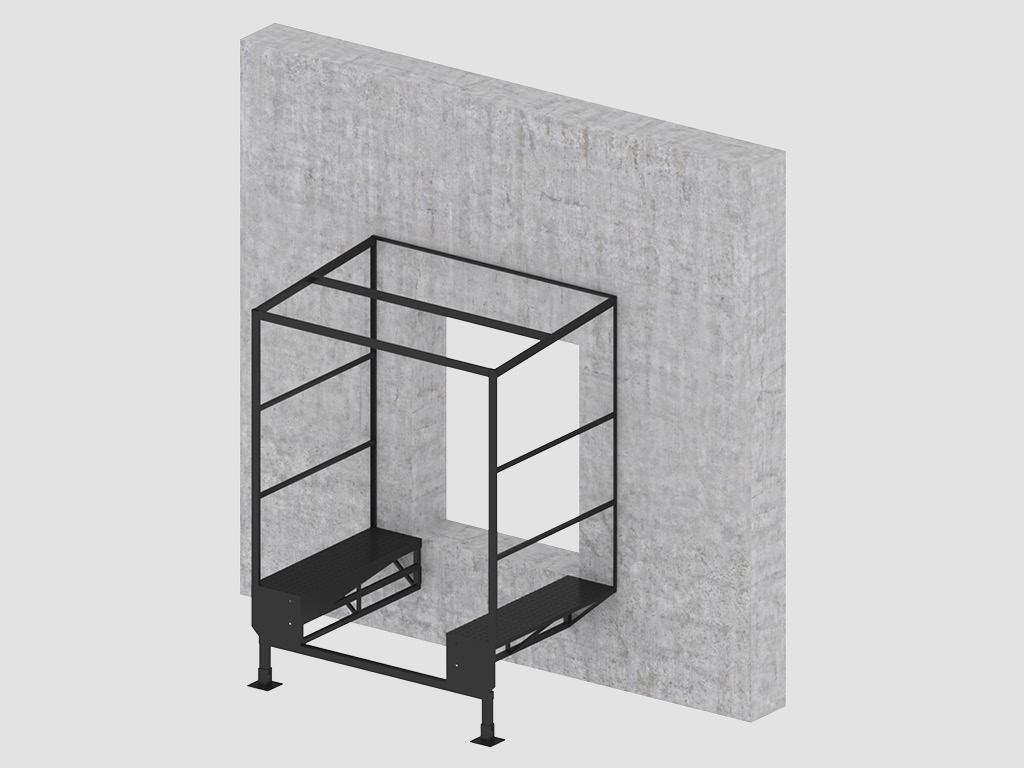

Стеналарсыз жана чатырсыз.

Ыйгарымдуу имараттын пандусунун сырткы бөлүгүнө ылайык 1ден 500 ммге чейин (пандус имараттын дубалынан 1–500 ммге чейин чыккан).

«BR250x250x100» артикуласы. Негизги резина бампер 250 × 250 × 100 мм. Жүк унаасынын жүктөө аймагына коопсуз кирүүсүн камсыз кылат жана имараттын дубалдарын зыяндан сактайт. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BR450x250x100» артикуласы. Негизги резина бампер 450 × 250 × 100 мм. Жүк унаасынын жүктөө аймагына коопсуз кирүүсүн камсыз кылат жана имараттын дубалдарын зыяндан сактайт. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BRC510х250х330» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Резина бампер 510 × 250 × 330 мм (сырттагы өлчөмү), консолдук түрү. Жүк унаасынын кузову пандустун бийиктигинен жогору болушу мүмкүн болгон учурларда колдонулат. Жүк унаасынын жүктөө аймагына коопсуз кирүүсүн камсыз кылат жана дубалдарды коргойт. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BRM610х250х175» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Резина бампер 610 × 250 × 175 мм (сырттагы өлчөмү), кыймылдуу түрү. Жүк унаасынын жүктөө/тушуруүдө жогору-төмөн кыймылдарына ылайык кыймылдайт. Кыймылдуулугуна байланыштуу катуу бышыктыкка ээ. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BRM600х364х110» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Резина бампер 600 × 364 × 110 мм (сырттагы өлчөмү), кыймылдуу түрү. Жүк унаасынын жүктөө/тушуруүдө жогору-төмөн кыймылдарына ылайык кыймылдайт. Узундугу 1 000 мм болгон чыгаруучу аппарель менен гана колдонууга болот. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BRSP(16)465х250х165» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Резина бампер 465 × 250 × 165 мм (сырттагы өлчөмү), 16 мм калыңдыктагы болоттон жасалган ишке жарамдуу каптамасы менен. Толук бетинде амортизатордук резина бамперден турат, сырткы каптамасы бекем болот табактан жасалган. Коргоочу каптамасы бампердин иштөө мөөнөтүн узартат жана жүк унаасынын токтоосунда жана жүктөө-түшүрүүдө бамперди коргойт. Бул бөлүк тез кийилип, иштөөдө бузулууга байланыштуу кепилдик алмаштырууга кирбейт. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BRSP(16)465х250х165S» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Резина бампер 465 × 250 × 165 мм (сырттагы өлчөмү), 16 мм калыңдыктагы болот каптамасы жана токтоо сенсору менен. Амортизатордук резина бамперден турат, бекем сырттагы болот табак менен жабылган жана токтоо сенсору коопсуз жүк унаасынын бекитилишин камсыз кылат. Коргоочу каптамасы бампердин иштөө мөөнөтүн узартат жана резина бамперди коргойт. Бул бөлүк тез кийилип, иштөөдө бузулууга байланыштуу кепилдик алмаштырууга кирбейт. Парковка радары системасы менен колдонулат. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BS500х255х205» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Демпфердик саймасы бар болот бампер 500 × 255 × 205 мм (сырттагы өлчөмү). Гибриддүү бампер, кыймылдуу бампер менен металл табак камтылган бампердин айкалышы. Туруучу, резина чиптен жасалган демпфердик сайма, кыймылдуу бекем сырттагы болот каптамасынан турат, ал жүк унаасынын кузовунун кыймылдарына жараша кыймылдай алат. Металл корпус бампердин иштөө мөөнөтүн узартат жана резина бамперди коргойт. Тез кийилип, иштөөдө бузулууга байланыштуу кепилдик алмаштырууга кирбейт. Узундугу 1 000 мм болгон чыгаруучу аппарель менен гана колдонууга болот. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

«BS800х255х205» артикуласы. 450 × 250 × 100 мм бампердин негизинде курулган. Демпфердик саймасы бар болот бампер 800 × 255 × 205 мм (сырттагы өлчөмү). Гибриддүү бампер, кыймылдуу бампер менен металл табак камтылган бампердин айкалышы. Туруучу, резина чиптен жасалган демпфердик сайма, кыймылдуу бекем сырттагы болот каптамасынан турат, ал жүк унаасынын кузовунун кыймылдарына жараша кыймылдай алат. Металл корпус бампердин иштөө мөөнөтүн узартат жана резина бамперди коргойт. Тез кийилип, иштөөдө бузулууга байланыштуу кепилдик алмаштырууга кирбейт. Узундугу 1 000 мм болгон чыгаруучу аппарель менен гана колдонууга болот. Орнотуу өлчөмдөрү «Чиймелер» бөлүмүндө көрсөтүлгөн.

Док жарыктандыруу үчүн LED чырак жана кронштейн.

Дөңсөөлөр үчүн жетекчилер жүк унаасын докко так жана ылдам токтотуу үчүн, ошондой эле герметизаторлор менен имарат дубалдарын коргоо үчүн иштелип чыккан. Жетекчилер автомобиль дөңгөлөгү менен байланышты минималдаштырууга багытталган. Алар диаметри 159 мм болгон болот түтүктөрдөн жана орнотуу үчүн бөлүнгөн бөлүктөрдөн турат. Негизги түсү — RAL2004, ошондой эле RAL картасы боюнча каалаган башка түстө же ысык цинктелген вариантта болушу мүмкүн. Жетекчилер доктун алдындагы аянтчага анкердик болттор менен же бетонго түшүрүү жолу менен орнотулат.

Имараттын ичинде орнотулган тосмолор жүк ташуучу жүктөгүчтөрдүн дубалдарды зыяндан коргоосуна багытталган. Алар склад аймагында жана докко жакындаганда жүк ташуучу жүктөгүчтүн туура жана коопсуз жүрүүсүн камсыз кылат. Тосмолор диаметри 100–159 мм болгон тегерек түтүктөрдөн турат жана заказчынын эскизине ылайык ар кандай формада жасалышы мүмкүн. Негизги түсү — RAL2004, ошондой эле RAL картасы боюнча каалаган түстө же ысык цинктелген вариантта болушу мүмкүн.

Коргоочу устунчалар жүк ташуучу жүктөгүчтүн бурчтук тораларын коргоо үчүн колдонулат. Алар имараттын ичинде устунчалардын алдына орнотулат. Устунчанын диаметри 100дөн 159 ммге чейин. Негизги түсү — RAL2004, ошондой эле RAL картасы боюнча каалаган түстө же ысык цинктелген вариантта болушу мүмкүн.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина конструкции, м

3,440

Высота конструкции, м

4,561–5,161

Длина конструкции, м

2,03–4,95

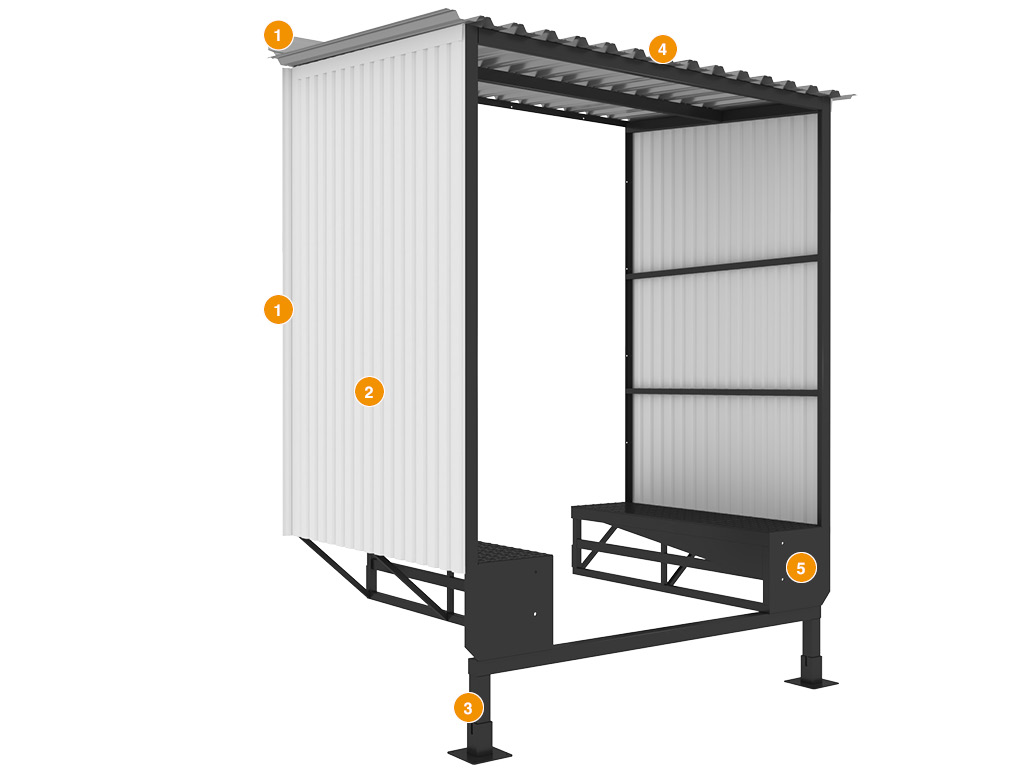

Кошумча элементтер
Тырма
Колдоочулар
Чатыры
Ферма

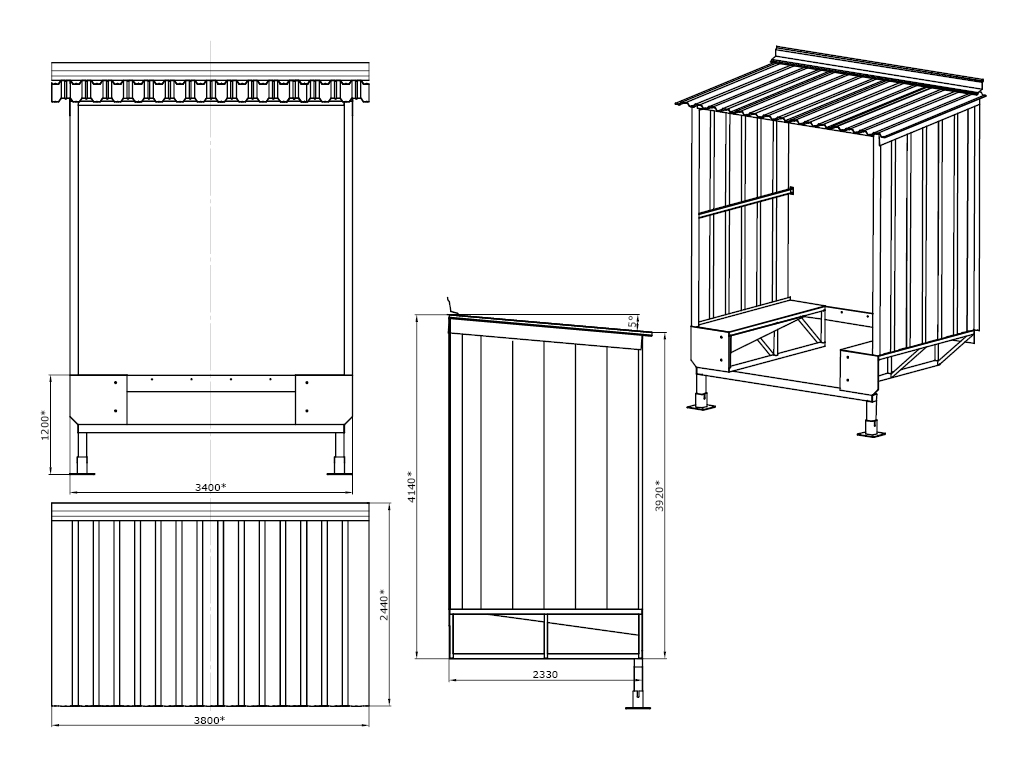

Тамбуранын модели DHOUSL 90. Жөнгө салуучу платформага ылайыкташкан, ички жана консолдук түрүндөгү, бурула турган жана тартылуучу аппарель менен жабдылган жеңил сериядагы түз (90°) жүк ташуучу тамбур.

Усл. обозначение, наименование параметра	Расчетная формула
A°. Угол примыкания к зданию склада	90°
Hd, мм Ширина герметизатора	3 400
Bd, мм Высота герметизатора	3 000, 3 200, 3 400
Hf, мм Высота пандуса	900–1 400 (стандарттык боюнча 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы	1 800–2 400 (250 кадам менен)
Hh, мм Высота уравнительной платформы	600 же 700

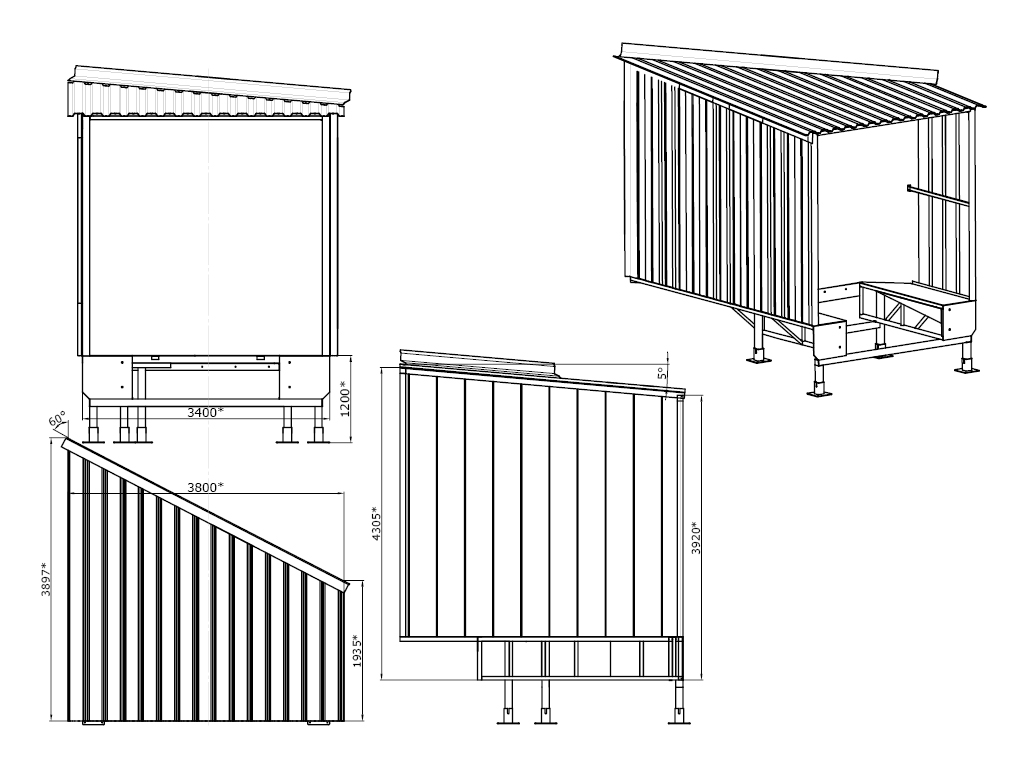

DHOUSL 60 модели тамбуру. Ичине орнотулган түрүндөгү айланма аппарель менен орнотулган жана консольдук түрдөгү уравнительная платформасына арналган жеңил сериядагы 60° бурчтуу өтмө тамбур.

Усл. обозначение, наименование параметра	Расчетная формула
A°. Угол примыкания к зданию склада	60°; 1-исполнение – оңго бурулган, 2-исполнение – солго бурулган (ижарадан тышка караган көрүнүшү)
Hd, мм Ширина герметизатора	3 400
Bd, мм Высота герметизатора	3 400
Hf, мм Высота пандуса	900–1 400 (адатта 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы	1 800, 2 000
Hh, мм Высота уравнительной платформы	600

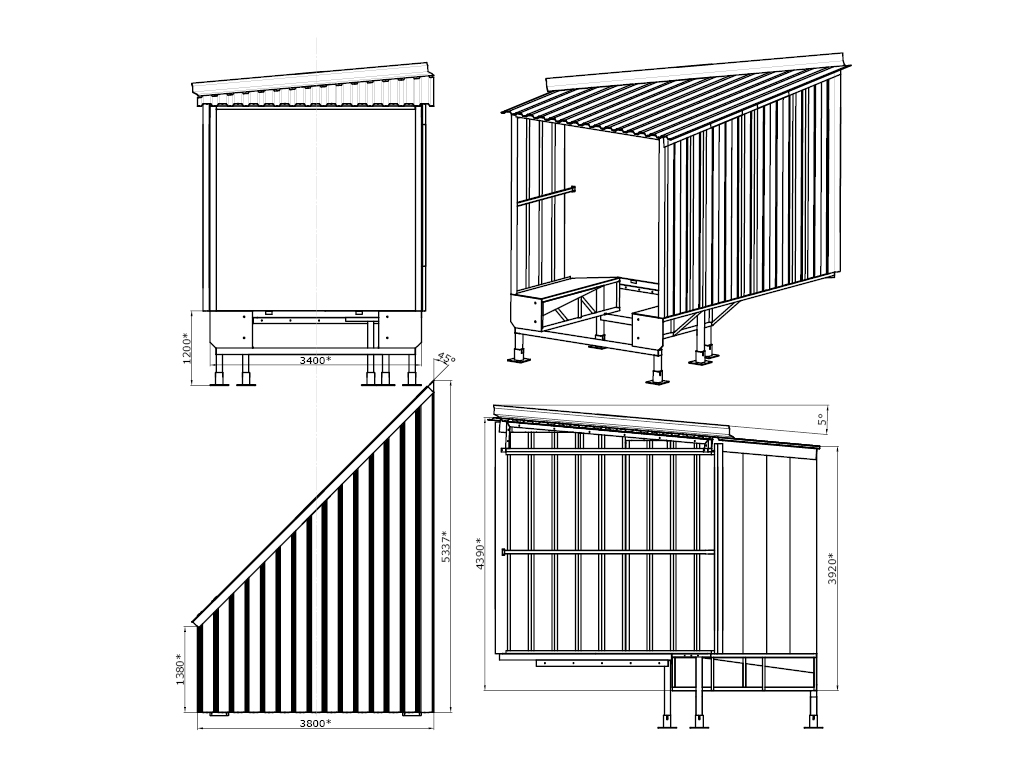

DHOUSL 45 модели. Жеңил сериядагы 45° бурчтуу түзмө-түзү жок жүктөө тамбуру, ичинен орнотулган айланма аппарель менен, теңдештирүүчү платформа үчүн.

Усл. обозначение, наименование параметра	Расчетная формула
A°. Угол примыкания к зданию склада	45°; 1-орун – оңго бурулган, 2-орун – солго бурулган (ишкананын ичине карата, көчөгө көрүнүшү)
Hd, мм Ширина герметизатора	3 400
Bd, мм Высота герметизатора	3 400
Hf, мм Высота пандуса	900–1 400 (негизги өлчөмү 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы	1 800, 2 000
Hh, мм Высота уравнительной платформы	600

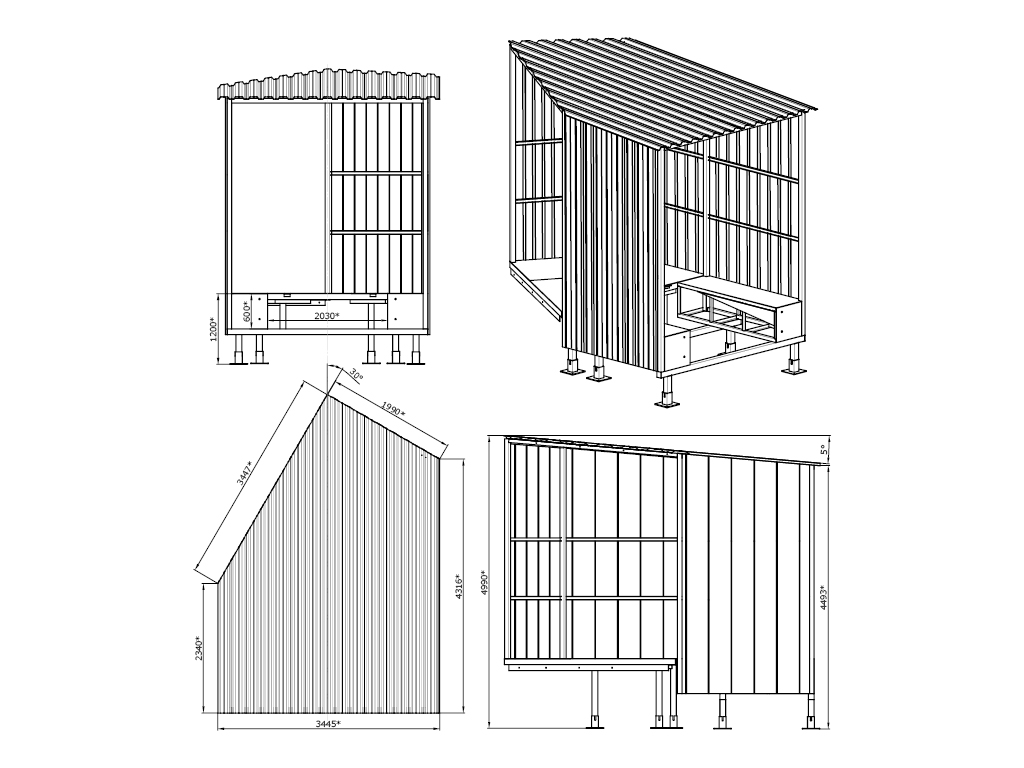

DHOUSL 30 модели. Жеңил сериядагы 30° бурчтуу ылайыкташтырмалуу платформа үчүн орнотулган түрүндөгү бурулуучу аппарель менен жүк жүктөө тамбуру.

Усл. обозначение, наименование параметра	Расчетная формула
A°. Угол примыкания к зданию склада	30°; аткарылышы 1 – оңго бурулган, аткарылышы 2 – солго бурулган (имараттын ичинен көчөгө караган көрүнүш)
Hd, мм Ширина герметизатора	3 400
Bd, мм Высота герметизатора	3 400
Hf, мм Высота пандуса	900–1 400 (адатта 1 200)
Lh, мм Длина уравнительной платформы (габаритная)	2 000, 2 300, 2 500
Bh, мм Ширина уравнительной платформы	1 800, 2 000
Hh, мм Высота уравнительной платформы	600

Параметр	Значение	Примечание
Максимальная высота, м	4,961
Минимальная высота, м	4,73
Максимальная длина, м	4,950
Минимальная длина, м	2,03
Ширина, мм	3,44
Снеговая нагрузка, кг/м²	100
Цвет	RAL 9005 (караңгы, кара), RAL 5005 (көк)	Ферма менен каркас үчүн стандарттуу түстөр, башка бардык түстөр (кошумча нарк менен)
Цвет	RAL 9003 (ак), RAL 9006 (күмүш түстөгү), RAL 7004 (сүрөттөгү), RAL 1014 (беж), RAL 6005 (жашыл), RAL 5005 (көк), RAL 7016 (антрацит), RAL 3000 (кызыл), RAL 3005 (бордо), RAL 8017 (күрөң-кызыл)	Дубалдардын стандарттык түсү – RAL 9003 (ак), башка бардык түстөр (кошумча нарк менен)

1. Тамбурдун иштешин ишенимдүү жана үзгүлтүксүз камсыздоо үчүн анын техникалык кароосун жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

2. Кыш мезгилинде тамбур, анын үстүндөгү герметикатор жана уравнителдик платформа, ошондой эле чектеш аймак кардан тазаланууга тийиш, бул унаанын туура жайгашуусун камсыз кылуу үчүн зарыл.

3. Унааны тамбурга токтотуу ылдамдыгы минималдуу болушу керек жана 1 км/сааттан (30 см/сек) ашпашы зарыл.

4. Жүк көтөргүчтөр жана башка көтөрүүчү механизмдер менен тамбурдун тумбаларына чыгууга тыюу салынат. Жүрүү уравнителдик платформанын капкагында жана тамбурдун үч бурчтуктары аркылуу гана жүргүзүлүшү керек.

5. Назар салыңыз. Тамбурга орнотулган бамперлердин абалына көз салуу зарыл. Эгерде бамперлердин калдык калыңдыгы 50 ммден аз болсо же бамперлер жок болсо, анда бамперлер 50 ммден ашык калдык калыңдыкка ээ болгонго чейин тамбурдун иштетилиши токтотулушу керек.

Упаковка в картон	Характеристики упаковки
Длина, мм	Тумбалар (уравнительный платформанын узундугуна жараша) — 2000, 2300, 2500; таянычтар — 3400; үч бурчтук — 3400; үч бурчтук 2 — 3400; каркас — 4260 (макс.); кошумча элементтер — 2500; дубалдар — 3805 (макс.); чатыр — 5658 (макс.)
Ширина, мм	Тумбалар (уравнительный платформанын туурасына жараша) — 685, 785; таянычтар — 300; үч бурчтук — 3400; үч бурчтук 2 — 3400; каркас — 500 (макс.); кошумча элементтер — 200; дубалдар — 1100; чатыр — 1100
Высота, мм	Тумбалар — 600; таянычтар — 550; үч бурчтук — 200; үч бурчтук 2 — 200; каркас — 500 (макс.); кошумча элементтер — 200; дубалдар — 150; чатыр — 150
Состав	Тумбалар, таянычтар, үч бурчтук жана үч бурчтук 2, каркас, кошумча элементтер, дубалдар, чатыр, комплектациялык куту

Кошумча сүрөттөмө печать

DoorHan концерни гидравликалык көтөрүүчү кран же кеминде 2 м узундуктагы чек менен жабдылган жүк көтөрүүчү машина аркылуу изделиелерди жүктөөнү жүзөгө ашырат. Кардар же орнотуучу изделиелерди жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Кран же башка көтөрүүчү каражат колдонулганда тиешелүү жүк көтөрүүчү стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

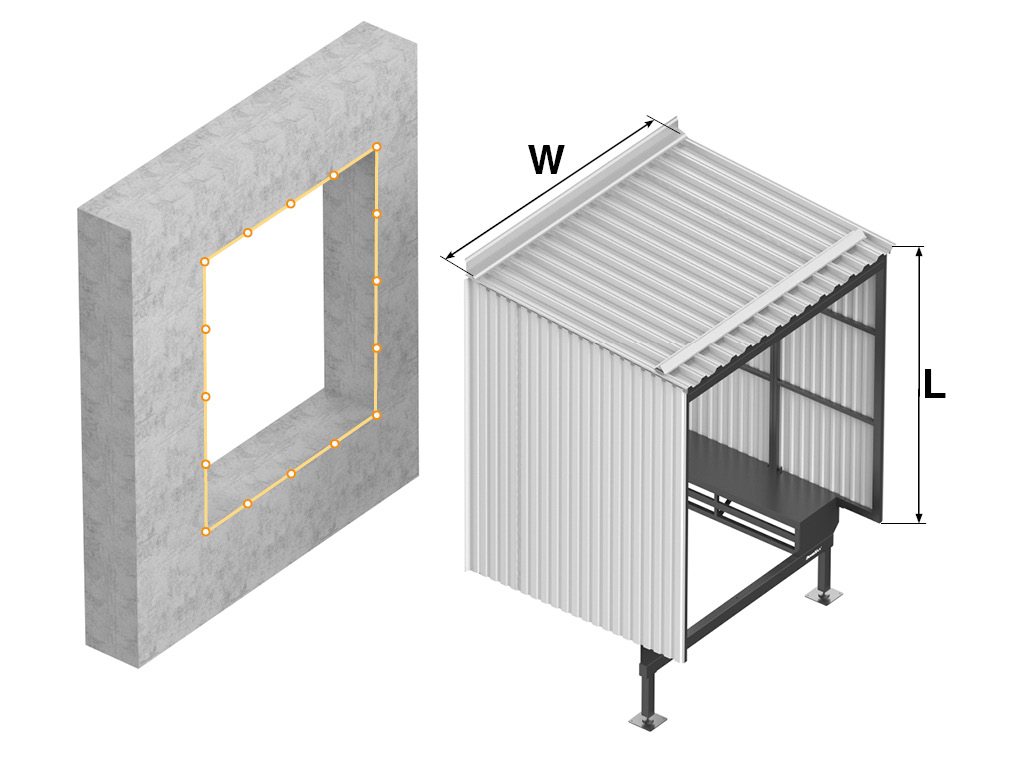

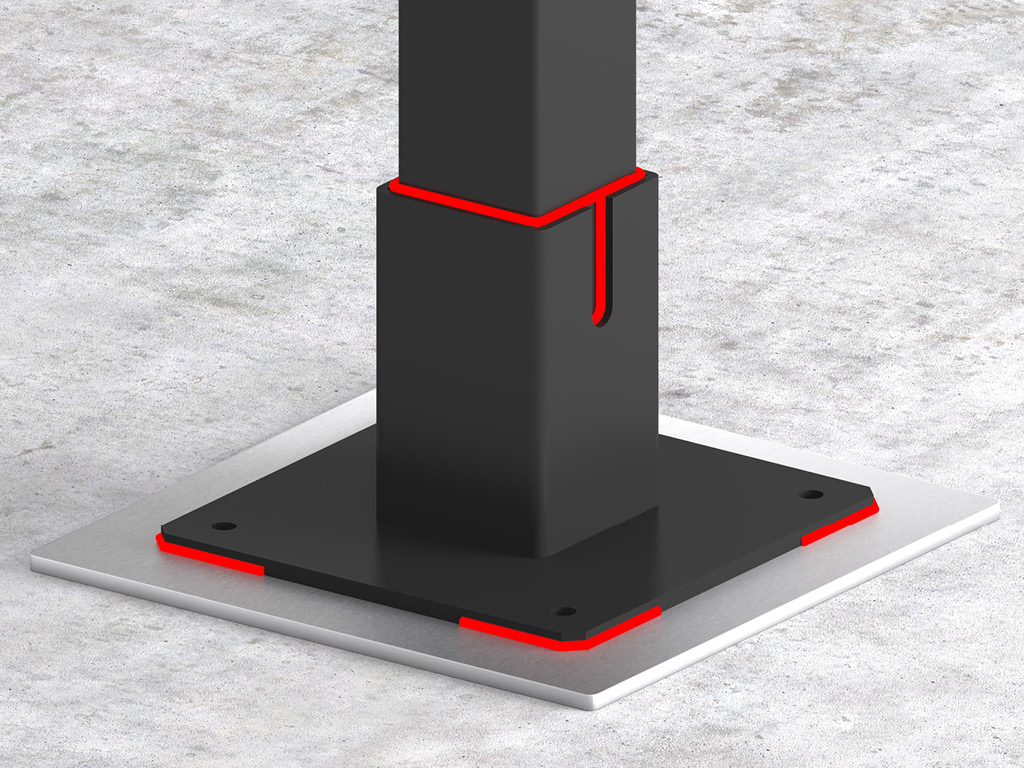

Тамбурдун негизине орнотулуучу элементтерге (металл табакчалар) колдонулат. Тамбурду орнотууга даярдоо этапында бетондун бетине (400 х 400 мм) металл табакчалар алдын ала белгиленген жерлерге коюлат. Мындай монтаж ыкмасы эң ылайыктуусу болуп саналат. Бетонго (анкердик бурамалар аркылуу). Бул монтаж ыкмасы металл табакчалар тамбурдун таянычтары үчүн бетондун негизине куюлуп жатканда орнотулбаганда колдонулат.

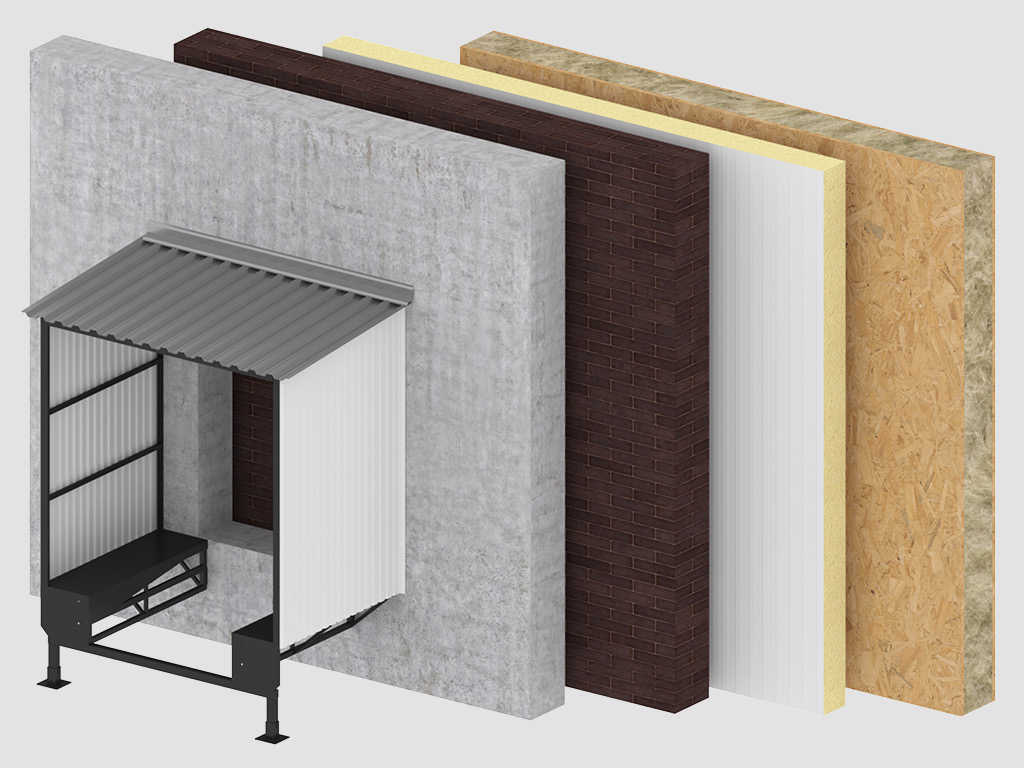

Монтажду ар кандай материалдардан жасалган дубалдарга да жасоого болот (бетон, кирпич, металл, жыгач, калыңдыгы 50дөн 200 ммге чейинки сэндвич-панелдер).

W — тамбурдун туурасы.
L — тамбурдун бийиктиги.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Жүктөөчү тамбур жеңил сериясынын ийилген түрү

PDF

Жүктөөчү тамбур жеңил сериясынын түз түрү

PDF

«Жүктөөчү тамбур» тейлөө китеби

PDF

Сертификат тастыктоосу (жүктөөчү жабдуулар)

PDF

Жүктөөчү тамбурдун паспорту

PDF

30° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Россия стандарты

PDF

30° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Европа стандарты

PDF

45° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Россия стандарты

PDF

45° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Европа стандарты

PDF

60° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Россия стандарты

PDF

60° бурчтагы жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Европа стандарты

PDF

90° бурчтагы түз жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Россия стандарты

PDF

90° бурчтагы түз жеңил сериядагы рампа тамбуру, орнотулган түрүндөгү теңдөөлүүчү платформага ылайыкташкан, Европа стандарты

PDF

30° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, орнотулган түрү

PDF

30° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, орнотулган түрү

PDF

45° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, орнотулган түрү

PDF

45° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, орнотулган түрү

PDF

60° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, орнотулган түрү

PDF

60° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, орнотулган түрү

PDF

90° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, орнотулган түрү

PDF

90° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, орнотулган түрү

PDF

30° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, консолдук түрү

PDF

30° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, консолдук түрү

PDF

45° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, консолдук түрү

PDF

45° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, консолдук түрү

PDF

60° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, консолдук түрү

PDF

60° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, консолдук түрү

PDF

90° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Россия стандарты, консолдук түрү

PDF

90° бурчтагы жеңил сериядагы рампа тамбурунун орнотулушу үчүн орнотмо элементтердин схемасы, Европа стандарты, консолдук түрү

PDF

Дөңсөөчү доңузчалар үчүн жол көрсөтүүчү түзүлүштөр

PDF

Дөңсөөчү доңузчаларды орнотуу схемасы

PDF

BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110 бамперлерин орнотуу схемасы

PDF

BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205 бамперлерин орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү жүк которуучу тамбурдун иштөө кепилдиги сатып алуу учурунан тартып чекене үчүн 1 жылга, дилерлик заказдар үчүн 2 жылга берилет.
