Жүктөө-разгрузка жабдуулары
Эки катарлуу жылма эшиктер
Catalog

EI60, EI90 өрт коопсуздугу боюнча отко туруктуулук чеги менен жабдылган эки канаттуу өрт тоскоолдоочу дарбазалар

Эки канаттуу өрт тоскоолдоочу дарбазалар оттун жана күйүү продуктуларынын жайылышына бөгөт коюп, маанилүү чечимдерди кабыл алуу үчүн керектүү убакытты узартат. Дарбазанын отко туруктуулугу алардын конструкциясында минералдык жүн толтурулган панелдерди колдонуу аркылуу камсыздалат. Дарбазанын полотнуна жана проем бөлүгүнө атайын профилдер жана температура жогорулаганда көлөмү көбөйүп, проемду герметизациялаган термобуюм (термокеңейүүчү лента) орнотулат. Бул түрдөгү дарбазалар өнөр жай жана кампа имараттарында, автотоктоочу жайларда, турак жай жана соода комплекстеринде колдонулат.
Зона применения:
Өнөр жай объектилери
Индустриалдык парктар, заводдор, фабрикалар, энергетикалык жана мунай-газ объектилери, электр станциялары, машина куруучу ишканалар, өндүрүштүк комплекстер, жыгач иштетүүчү ишканалар, механикалык цехтер, тамак-аш өндүрүшүнүн цехтери.
Логистикалык борборлор
Бөлүштүрүүчү борборлор, транспорттук-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопарктар.
Кампа жайлары
Кампа комплекстери жана жайлары, китеп сактоочу жайлар, музей фонддорун сактоочу жайлар, архивдер.
Технологиялык бөлмөлөр
Котельныйлер, насостук станциялар, лабораториялык бөлмөлөр, оңдоо цехтери, устаканалар.
Айыл чарба ишканалары
Агроөнөр жай, мал чарбачылык жана балык иштетүү комплекстери, куш фабрикалары, тоют сактоочу жайлар, дан сактагычтар, жер семирткичтерди, пестициддерди жана агрохимикаттарды сактоочу кампалар.
Транспорттук инфраструктура объектилери
Транспорттук жана оңдоо деполору, аэропорттор, тик учак аянтчалары, темир жол вокзалдары, автовокзалдар, автоунаа токтотуучу жайлар, гараждар, автоунаа оңдоочу устаканалар.
Жарандык багыттагы имараттар
Турак жай комплекстери, паркингдер, көргөзмө жана соода комплекстери.
Социалдык объектилер
Театрлар, мектептер, кинотеатрлар, концерттик залдар, музейлер, китепканалар, цирктер, спорттук комплекстер, стадиондор, муз аянтчалары, ден соолукту чыңдоочу комплекстер.
Артыкчылыктар
Жогорку сапат
Өндүрүштүн бардык циклинин көзөмөлү жана жогорку сапаттагы материалдардан жасалган компоненттер конструкциялардын сапатын жана узак мөөнөттүү колдонулушун кепилдейт.
Өрт коопсуздугунун жогору талаптарына жооп берген имараттар үчүн ишенимдүү коргоо
Продукциянын өрт коопсуздугунун талаптарына шайкештигин, ишенимдүүлүгүн жана коопсуздугун тастыктаган тиешелүү сертификаттарга ээ.
Аткаруунун ар түрдүү варианттары
Дарбазанын канаттары имараттын ичине же сыртына ачылуусу мүмкүн, ошондой эле симметриялуу же асимметриялуу түрдө даярдалат. Киргизме элементтерди жана кошумча жабдыктарды орнотуу мүмкүнчүлүгү каралган.
Дарбазанын канаттарынын жеңил жана жылма кыймылы
Ишенимдүү таяныч подшипниктери дарбазанын канаттарынын жогорку жылма кыймылын камсыздап, жүктү огу боюнча көтөрө алат, бул болсо кыймылдаткычтардын кызмат мөөнөтүн узартат.
Атаандаштыкка жөндөмдүү баа
Конструкциянын бардык элементтери заманбап технологиялык жабдууларда бирдиктүү өндүрүш циклында даярдалып, чыгымдарды минималдаштырууга мүмкүндүк берет.
Өндүрүүнүн минималдуу мөөнөттөрү
Өрттөн коргоочу дарбазалардын бардык компоненттери DoorHan холдингинин Москва шаарындагы заводунда чыгарылат, бул продукцияны өз убагында жеткирүүгө кепилдик берет.
Нарктын тез эсептөөсү
Биз кардардын жеке өлчөмдөрү боюнча даярдалуучу буюмдардын баасын алдын ала ыкчам эсептеп берүүнү сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистика Евразиялык экономикалык союздун өлкөлөрүнө даяр продукцияны эң кыска мөөнөттө жеткирүүгө шарт түзөт.
ISO 9001 сертификатына ээ
МК DoorHan компаниясынын бардык заводдору сапат менеджментинин эл аралык ISO талаптарына ылайык жыл сайын ыктыярдуу түрдө сертификациядан өтүшөт.
Жогорку сапат
Өндүрүштүн бардык циклинин көзөмөлү жана жогорку сапаттагы материалдардан жасалган компоненттер конструкциялардын сапатын жана узак мөөнөттүү колдонулушун кепилдейт.
Өрт коопсуздугунун жогору талаптарына жооп берген имараттар үчүн ишенимдүү коргоо
Продукциянын өрт коопсуздугунун талаптарына шайкештигин, ишенимдүүлүгүн жана коопсуздугун тастыктаган тиешелүү сертификаттарга ээ.
Аткаруунун ар түрдүү варианттары
Дарбазанын канаттары имараттын ичине же сыртына ачылуусу мүмкүн, ошондой эле симметриялуу же асимметриялуу түрдө даярдалат. Киргизме элементтерди жана кошумча жабдыктарды орнотуу мүмкүнчүлүгү каралган.
Дарбазанын канаттарынын жеңил жана жылма кыймылы
Ишенимдүү таяныч подшипниктери дарбазанын канаттарынын жогорку жылма кыймылын камсыздап, жүктү огу боюнча көтөрө алат, бул болсо кыймылдаткычтардын кызмат мөөнөтүн узартат.
Атаандаштыкка жөндөмдүү баа
Конструкциянын бардык элементтери заманбап технологиялык жабдууларда бирдиктүү өндүрүш циклында даярдалып, чыгымдарды минималдаштырууга мүмкүндүк берет.
Өндүрүүнүн минималдуу мөөнөттөрү
Өрттөн коргоочу дарбазалардын бардык компоненттери DoorHan холдингинин Москва шаарындагы заводунда чыгарылат, бул продукцияны өз убагында жеткирүүгө кепилдик берет.
Нарктын тез эсептөөсү
Биз кардардын жеке өлчөмдөрү боюнча даярдалуучу буюмдардын баасын алдын ала ыкчам эсептеп берүүнү сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистика Евразиялык экономикалык союздун өлкөлөрүнө даяр продукцияны эң кыска мөөнөттө жеткирүүгө шарт түзөт.
ISO 9001 сертификатына ээ
МК DoorHan компаниясынын бардык заводдору сапат менеджментинин эл аралык ISO талаптарына ылайык жыл сайын ыктыярдуу түрдө сертификациядан өтүшөт.
Дизайн
Сэндвич-панелдин бетинин түрү
Түстөр
Стукко
Стукко
RAL 7004 (боз, стандарттуу)
RAL 7004 (боз, стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бургундия)
RAL 3005 (бургундия)
RAL 9006 (күмүш)
RAL 9006 (күмүш)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
Комплектация
Базовая комплектация
Дополнительная комплектация

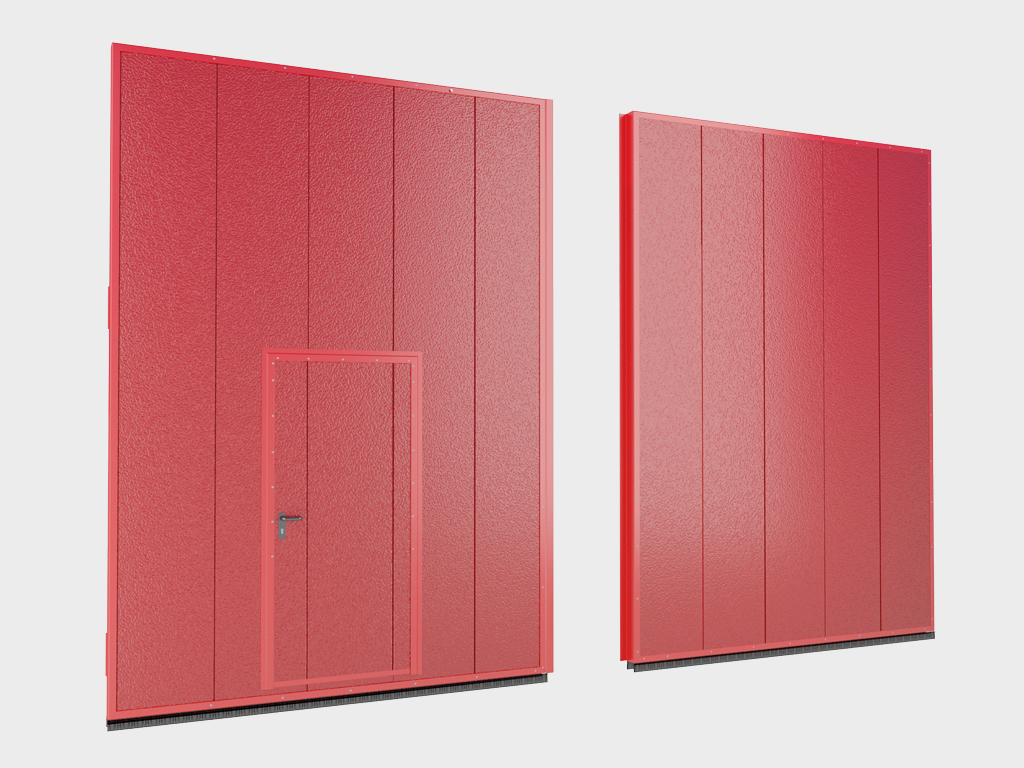

Дарбазанын 80 мм калыңдыктагы минералдык жүндүү жогорку тыгыздыктагы болот сэндвич-панелдеринен жасалган полотну. Канаттар жыйналган абалда жеткирилет.

Дарбазанын 80 мм калыңдыктагы минералдык жүндүү жогорку тыгыздыктагы болот сэндвич-панелдеринен жасалган полотну. Канаттар жыйналган абалда жеткирилет.

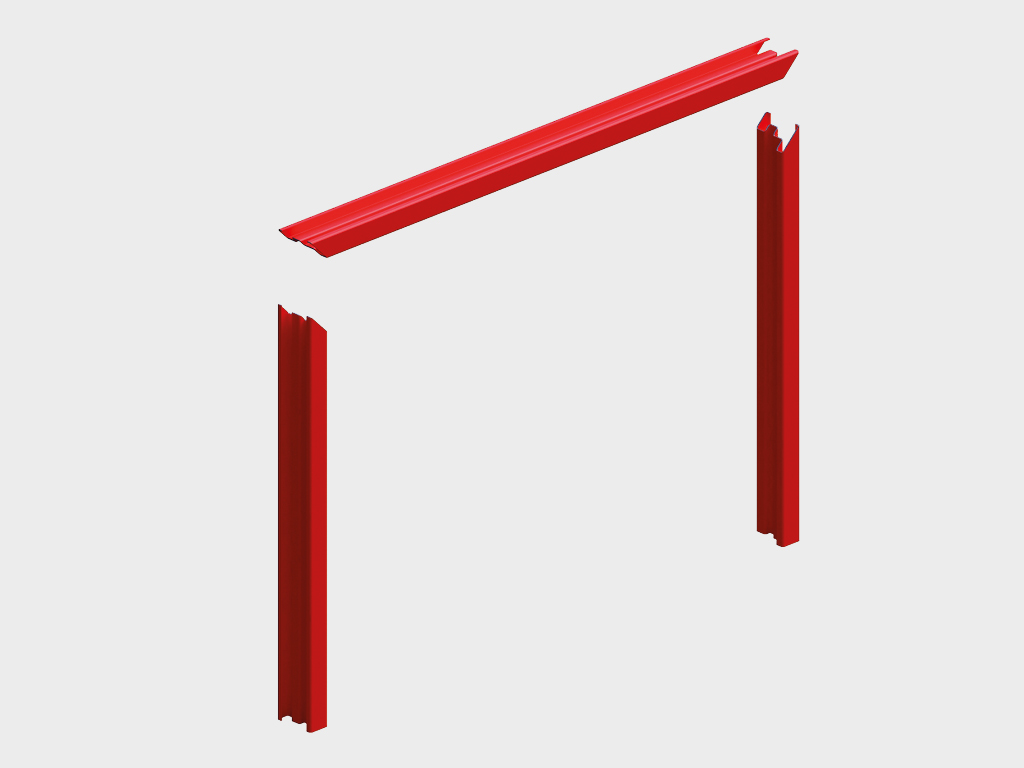

Болот рамасы бөлүнгөн түрдө жеткирилет (эки тик профил жана бир горизонталдуу профиль).

Болот рамасы бөлүнгөн түрдө жеткирилет (эки тик профил жана бир горизонталдуу профиль).

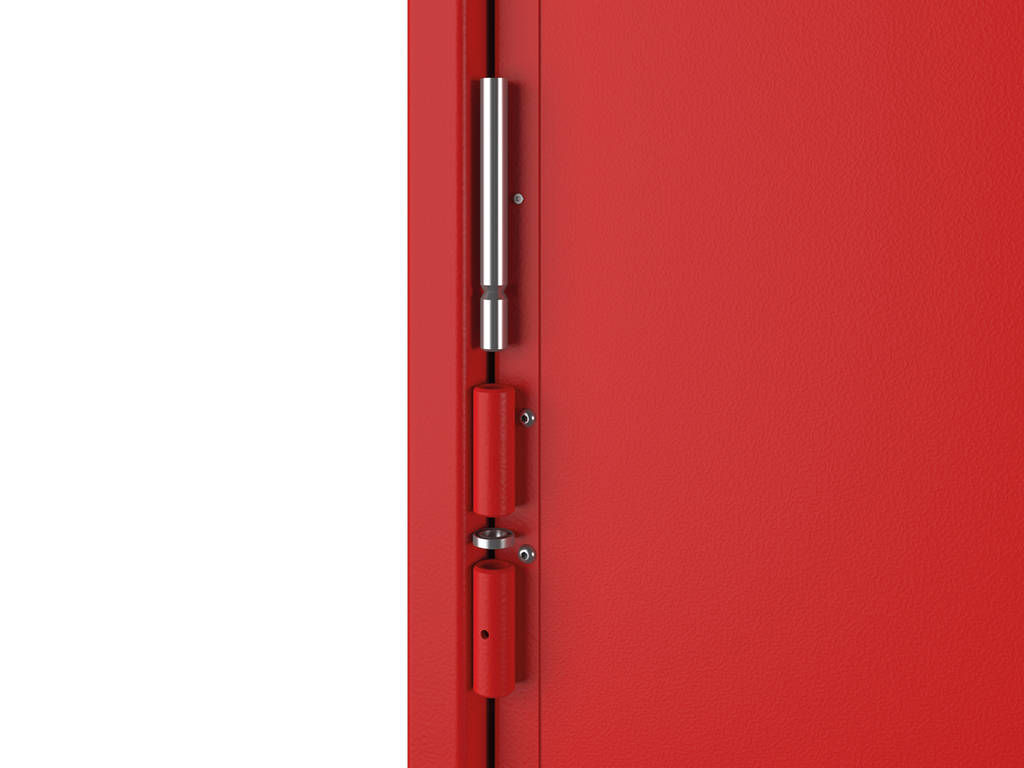

Бөлүнүүчү бычак (петля) пристеноктор жок болгон проёмдордо дарбазанын монтажын жеңилдетет, ал эми орнотулган опордук подшипниктер канаттардын жумшак ачылышын камсыздайт.

Бөлүнүүчү бычак (петля) пристеноктор жок болгон проёмдордо дарбазанын монтажын жеңилдетет, ал эми орнотулган опордук подшипниктер канаттардын жумшак ачылышын камсыздайт.

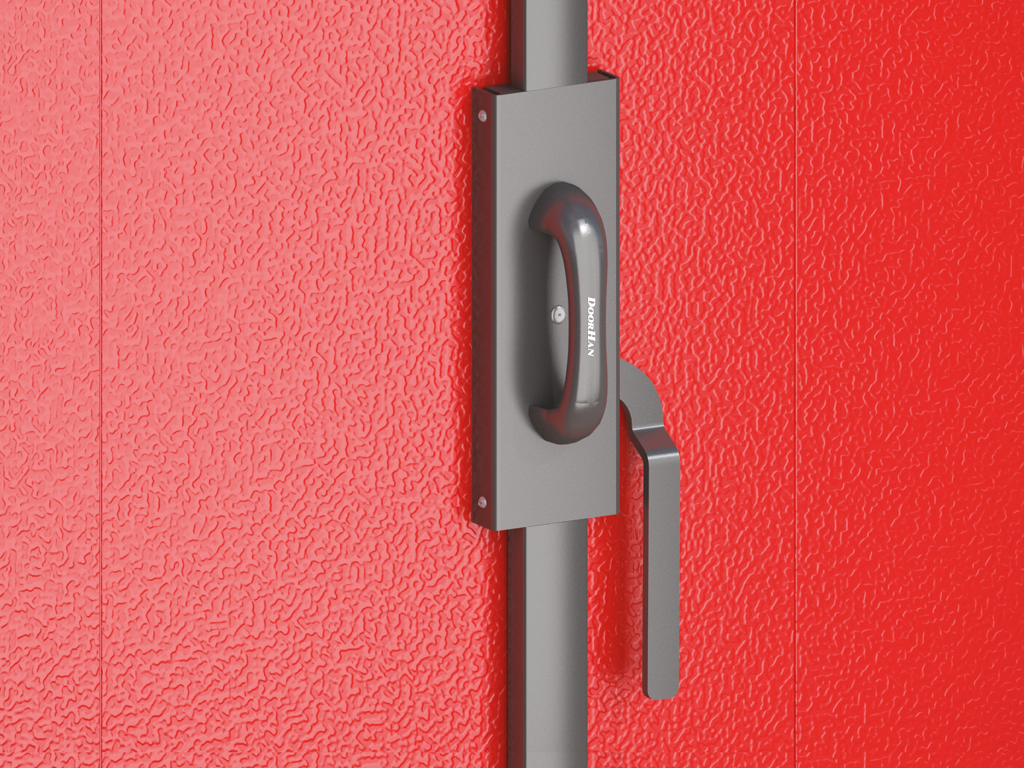

Ригельдүү арканча (задвижка).

Ригельдүү арканча (задвижка).

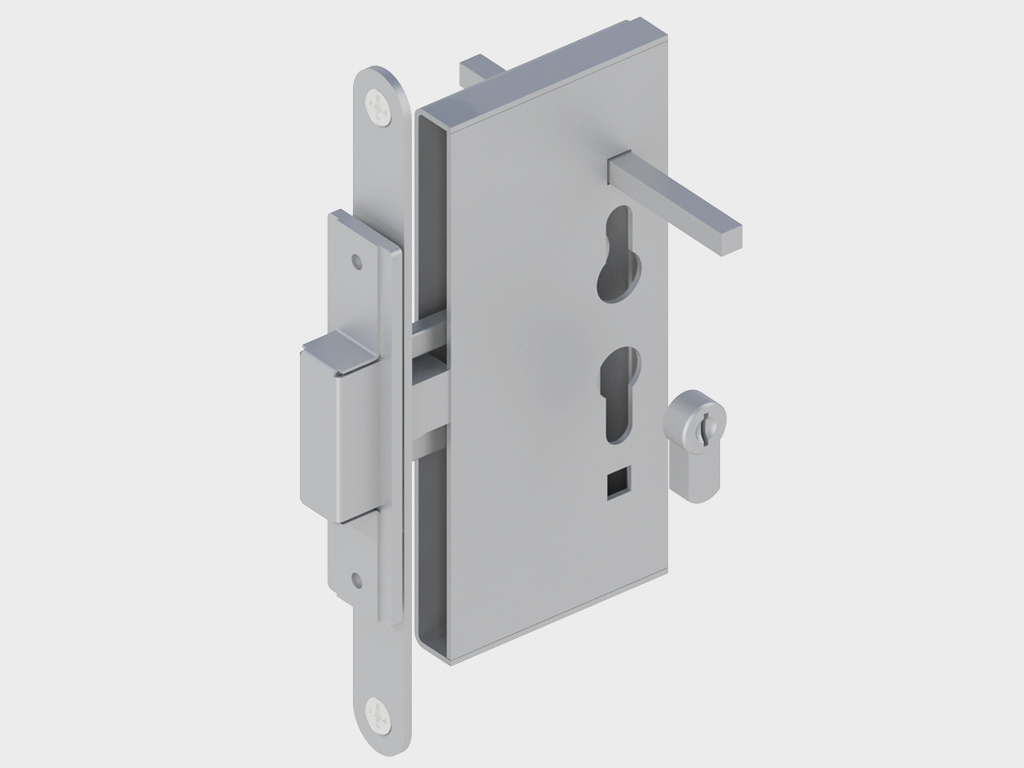

Кесилүүчү кулпу жооп бөлүгү менен.

Кесилүүчү кулпу жооп бөлүгү менен.

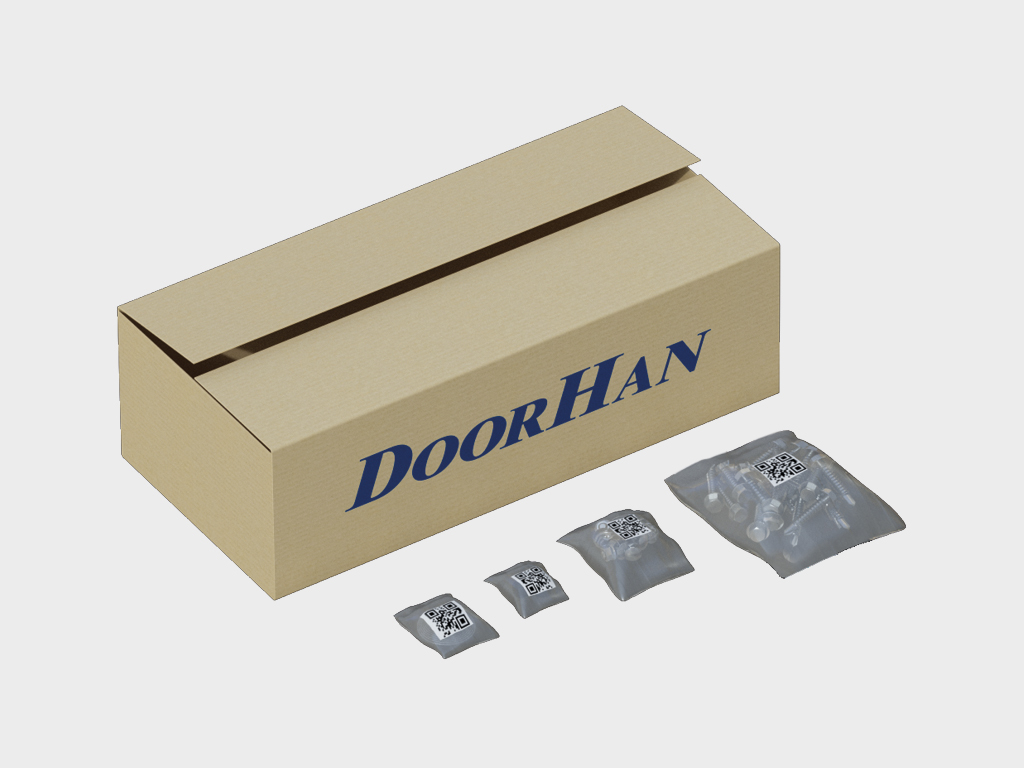

Тигилген тетиктердин комплекти.

Тигилген тетиктердин комплекти.

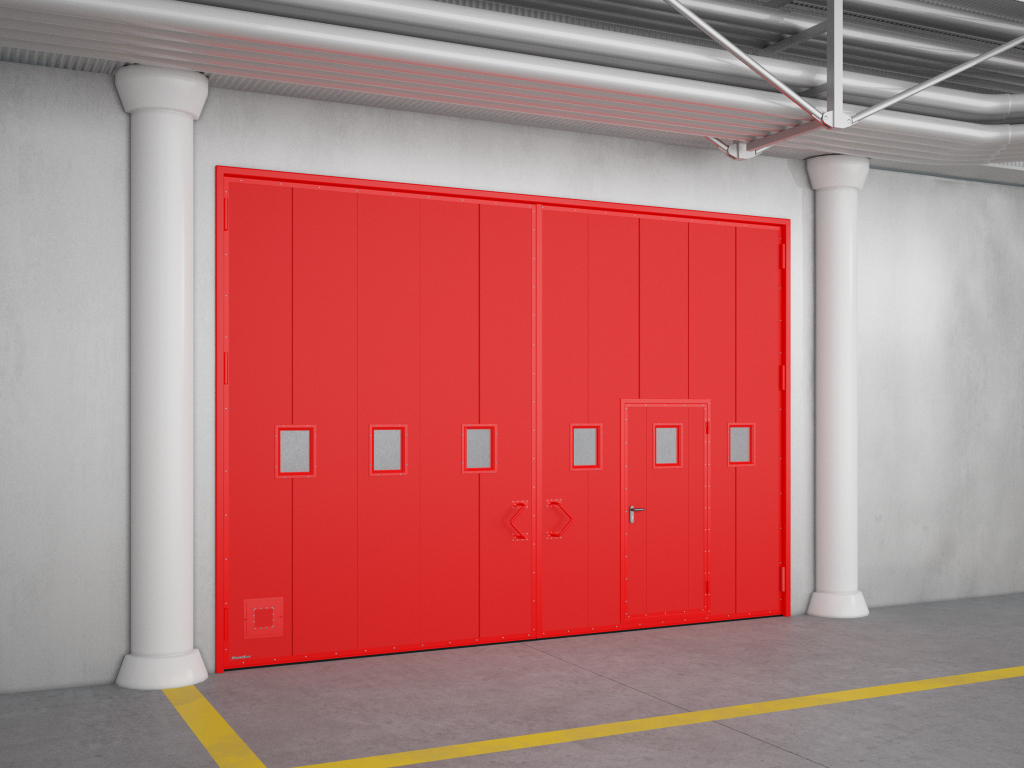

Киргизилген кичинекей эшик дарбазаларды ачпай эле имаратка кирүүгө мүмкүнчүлүк түзөт жана эвакуациялык чыгуучу катары кызмат кыла алат. <br> Дарбазанын полотнуна орнотулган өрттөн коргоочу терезе (өлчөмү 400 × 300 мм) дарбазаларды пайдаланууну ыңгайлуу кылып, дарбазанын артындагы мейкиндикти көрүүгө мүмкүнчүлүк берет. Терезе өрт чыккан имараттан оттун чыгуусуна ишенимдүү тоскоолдук кылат, анткени бекем металл рамасы жогорку механикалык жүктү көтөрүп, температуранын чоң өзгөрүштөрүнө жана катуу ысытууга туруштук берет жана деформацияланбайт. <br> Өрттөн коргоочу люк (ачылыш аянты 200 × 200 мм) дарбазаларды ачпай эле өрттү өчүрүүдө колдонулат.

Киргизилген кичинекей эшик дарбазаларды ачпай эле имаратка кирүүгө мүмкүнчүлүк түзөт жана эвакуациялык чыгуучу катары кызмат кыла алат.
Дарбазанын полотнуна орнотулган өрттөн коргоочу терезе (өлчөмү 400 × 300 мм) дарбазаларды пайдаланууну ыңгайлуу кылып, дарбазанын артындагы мейкиндикти көрүүгө мүмкүнчүлүк берет. Терезе өрт чыккан имараттан оттун чыгуусуна ишенимдүү тоскоолдук кылат, анткени бекем металл рамасы жогорку механикалык жүктү көтөрүп, температуранын чоң өзгөрүштөрүнө жана катуу ысытууга туруштук берет жана деформацияланбайт.
Өрттөн коргоочу люк (ачылыш аянты 200 × 200 мм) дарбазаларды ачпай эле өрттү өчүрүүдө колдонулат.

«Антипаника» өрттөн коргоочу кулптар менен тутка эвакуация учурунда имаратты тез жана коопсуз таштап чыгууга мүмкүнчүлүк берет.

«Антипаника» өрттөн коргоочу кулптар менен тутка эвакуация учурунда имаратты тез жана коопсуз таштап чыгууга мүмкүнчүлүк берет.

Доводчик кошумча жабдуулар катары сунушталат жана өрт учурунда өз алдынча жабылуучу механизм катары кичинекей эшикке орнотулушу мүмкүн.

Доводчик кошумча жабдуулар катары сунушталат жана өрт учурунда өз алдынча жабылуучу механизм катары кичинекей эшикке орнотулушу мүмкүн.

Тутканы бир канатка же эки канатка орнотуу мүмкүнчүлүгү дарбазаларды кол менен ыңгайлуу ачып-жабууга шарт түзөт.

Тутканы бир канатка же эки канатка орнотуу мүмкүнчүлүгү дарбазаларды кол менен ыңгайлуу ачып-жабууга шарт түзөт.

DoorHan компаниясынын эки канаттуу дарбазалар үчүн электроприводдору менен өрттөн коргоочу эки канаттуу дарбазаларды автоматташтыруу мүмкүнчүлүгү бар («Дарбазалар үчүн автоматика» бөлүмүн караңыз).

DoorHan компаниясынын эки канаттуу дарбазалар үчүн электроприводдору менен өрттөн коргоочу эки канаттуу дарбазаларды автоматташтыруу мүмкүнчүлүгү бар («Дарбазалар үчүн автоматика» бөлүмүн караңыз).

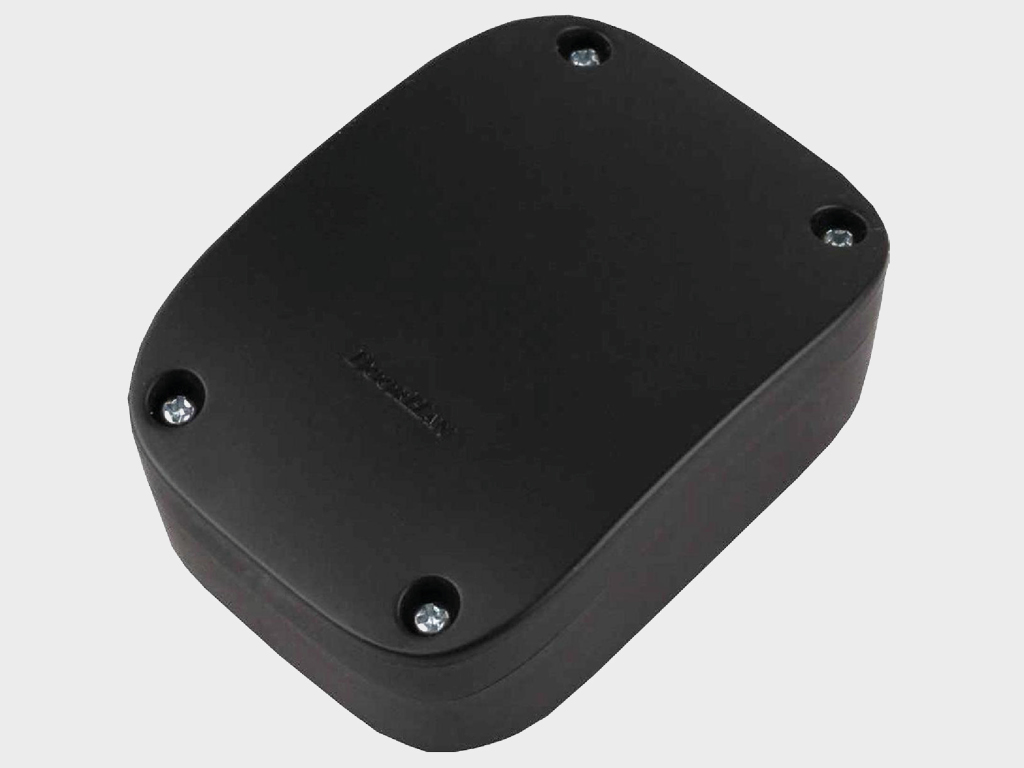

443 МГц эки каналдуу сырткы кабылдагыч (DHRE-2).

443 МГц эки каналдуу сырткы кабылдагыч (DHRE-2).

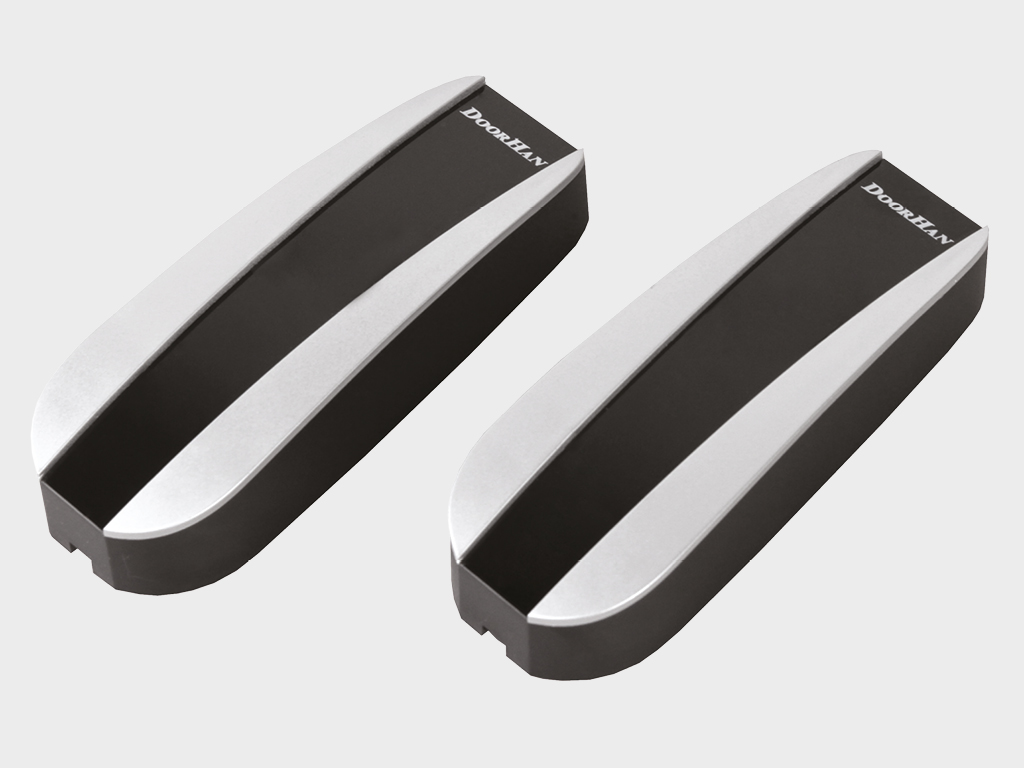

PHOTOCELL-N фотоэлементтери.

PHOTOCELL-N фотоэлементтери.

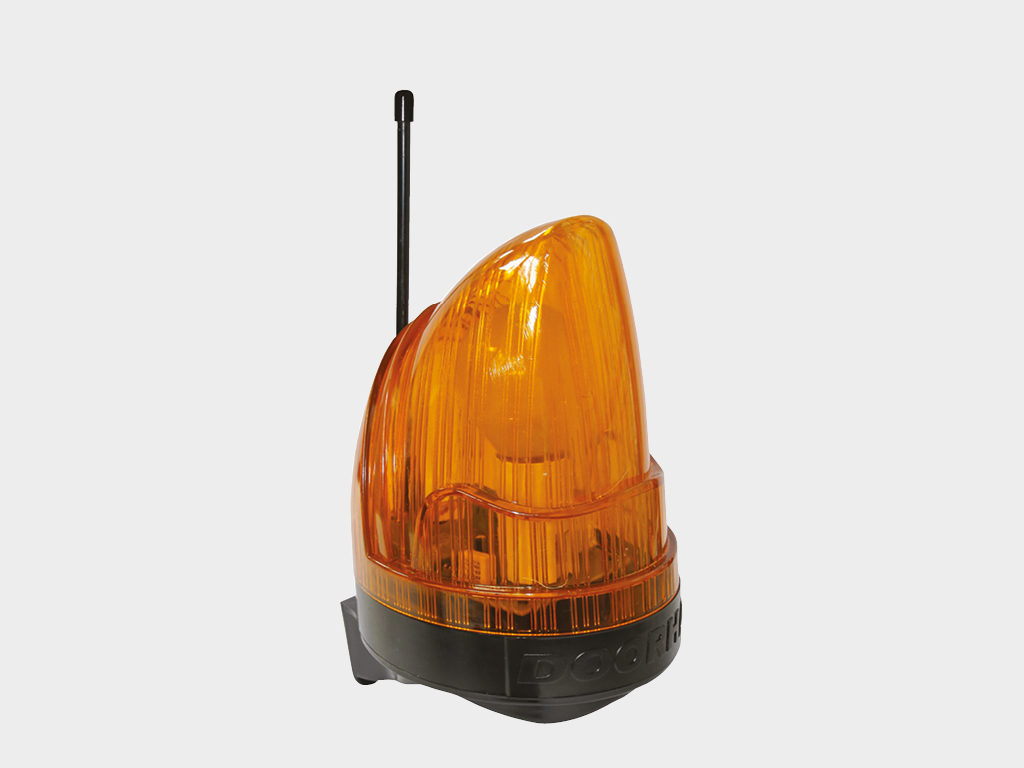

Антеннасы киргизилген сигналдык лампа LAMP.

Антеннасы киргизилген сигналдык лампа LAMP.

433 МГц 4 каналдуу пульт (TRANSMITTER 4).

433 МГц 4 каналдуу пульт (TRANSMITTER 4).

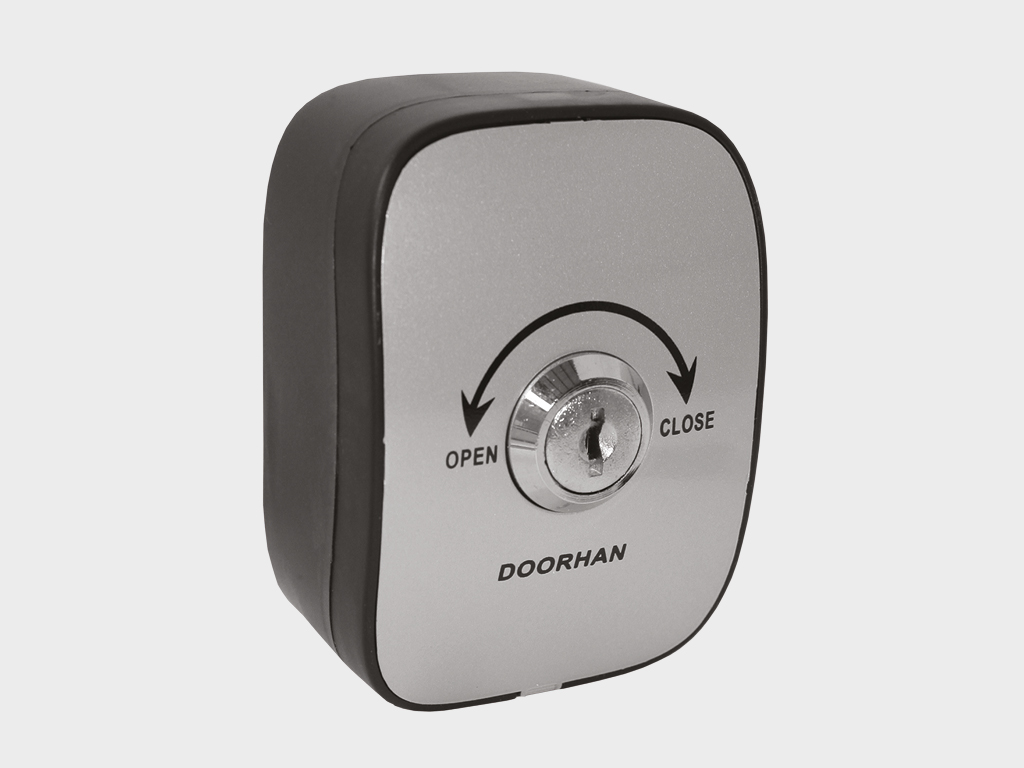

Башкаруу үчүн ачкыч-түймө.

Башкаруу үчүн ачкыч-түймө.

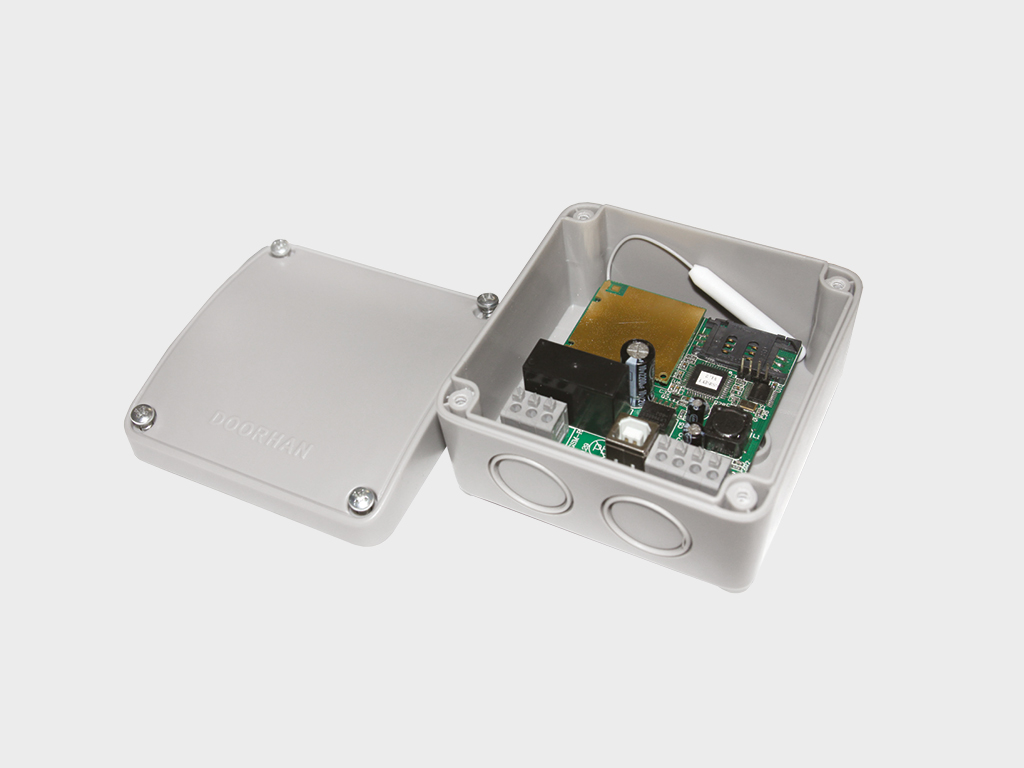

Мобилдик телефон аркылуу башкаруу модулу.

Мобилдик телефон аркылуу башкаруу модулу.

Техникалык мүнөздөмөлөр

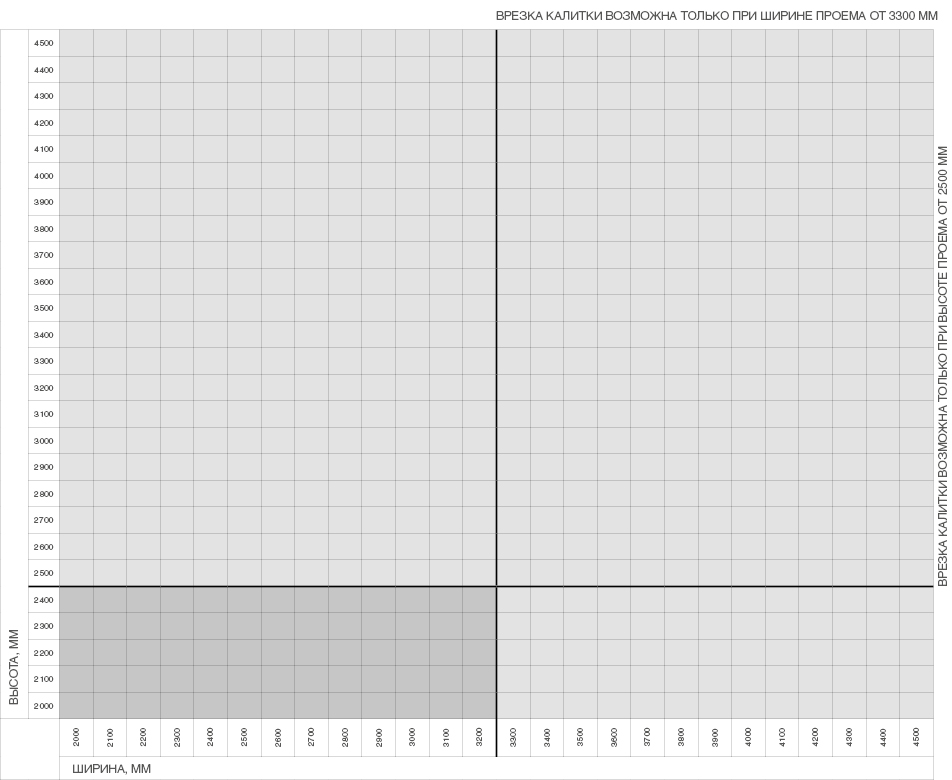

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
2 000–4 500
Ширина проема, мм
2 000–4 500
Притолока, мм
Чектөөлөр жок (кирилген орнотуу)
Пристенки, мм
Чектөөлөр жок (ачылуу бурчу 90° чейин); канатты ачуу үчүн дубал жактары талап кылынат (ачылуу бурчу 90° ашканда)

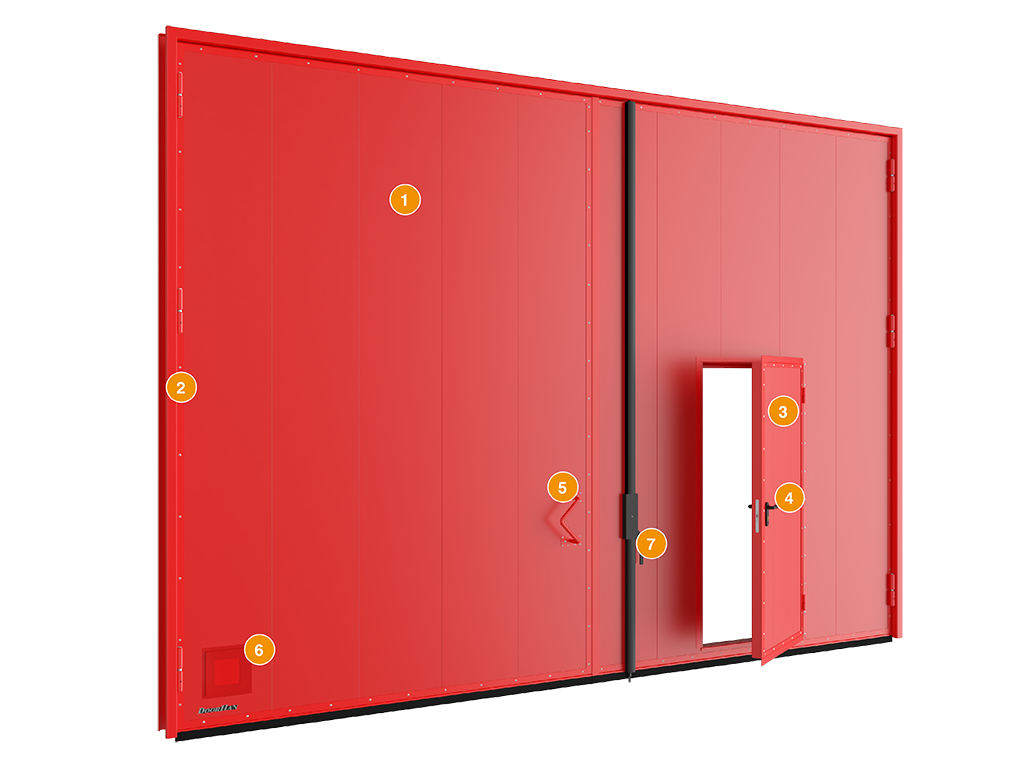

  1. Дарбазанын полотну
  2. Дарбазанын рамасы
  3. Киргизилген кичинекей эшик
  4. Баскычтуу туткасы бар кулпу
  5. Тутка
  6. Өрттөн коргоочу люк
  7. Ригельдүү арканча (текшерүүчү кулпу)

Панелдер өрттөн коргоочу эки канаттуу дарбазалардын эки болот табакчадан жана алардын ортосундагы минералдык жүндөн турган катмардан турат, капталынан бекемдөөчү профильдер менен гипсокартон коюлат. Панелдердин жылуулукка туруктуулугу жана өрттө туруштук берүү касиеттери жогору. Ошондой эле, панелдер химиялык заттардын, майлардын жана эриткичтердин кеңири спектринен туруктуу, ал эми сырткы беттериндеги полимердик каптоолор чөйрөнүн коррозиялык таасирлерине туруштук берет. <br>Панелдин конструкциясы: 1) гипсокартон; 2) минералдык жүндүн катмары, тыгыздыгы 130 кг/м³; 3) болот табакча, калыңдыгы 0,5 мм; 4) бекемдөөчү профильдер.

Панелдер өрттөн коргоочу эки канаттуу дарбазалардын эки болот табакчадан жана алардын ортосундагы минералдык жүндөн турган катмардан турат, капталынан бекемдөөчү профильдер менен гипсокартон коюлат. Панелдердин жылуулукка туруктуулугу жана өрттө туруштук берүү касиеттери жогору. Ошондой эле, панелдер химиялык заттардын, майлардын жана эриткичтердин кеңири спектринен туруктуу, ал эми сырткы беттериндеги полимердик каптоолор чөйрөнүн коррозиялык таасирлерине туруштук берет.
Панелдин конструкциясы: 1) гипсокартон; 2) минералдык жүндүн катмары, тыгыздыгы 130 кг/м³; 3) болот табакча, калыңдыгы 0,5 мм; 4) бекемдөөчү профильдер.

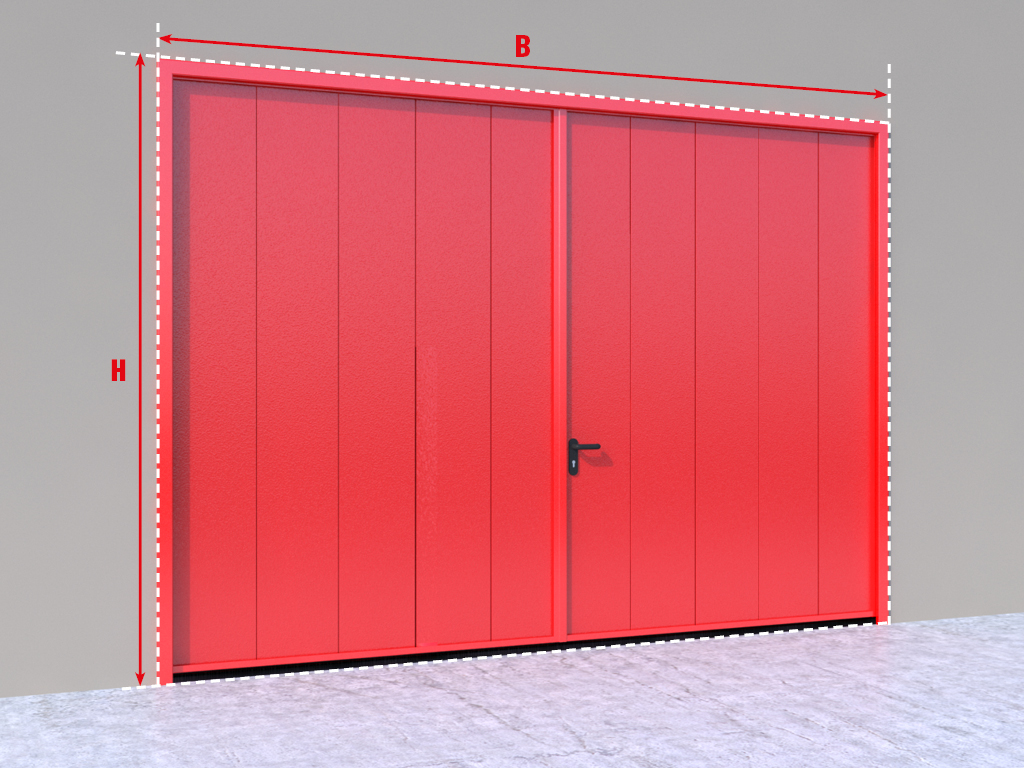

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшиксиз. <br> Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат.

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшиксиз.
Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B

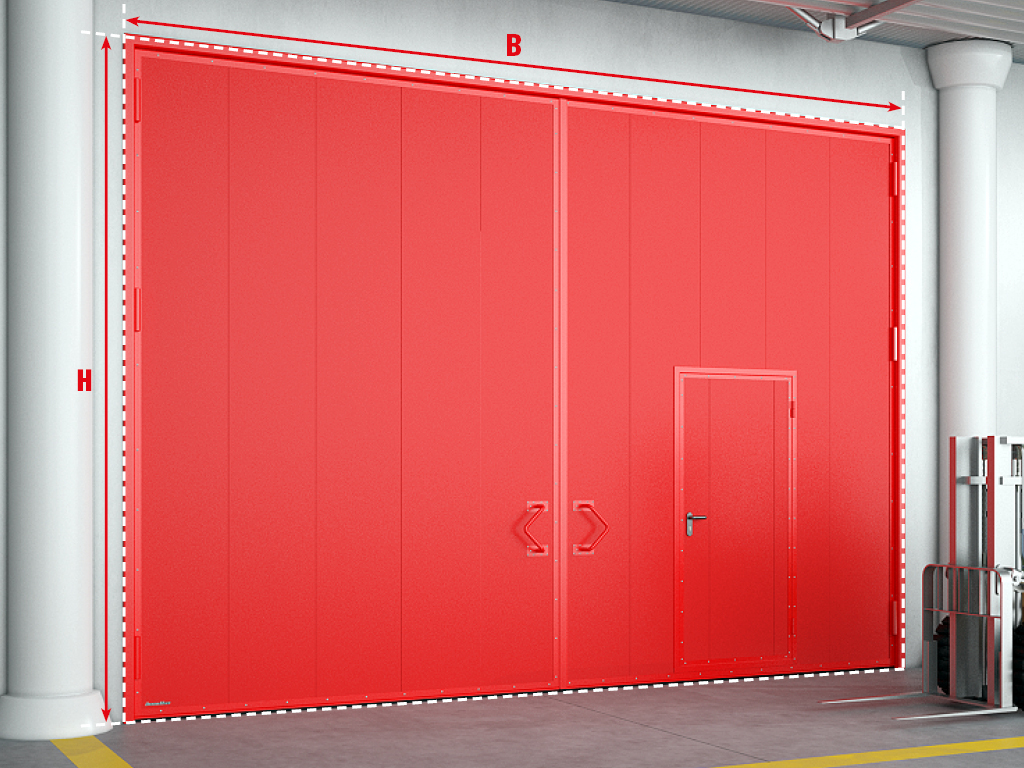

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшик менен. <br> Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат. Кичинекей эшиктин жарык аянты 900 × 2050 мм.

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшик менен.
Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат. Кичинекей эшиктин жарык аянты 900 × 2050 мм.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B

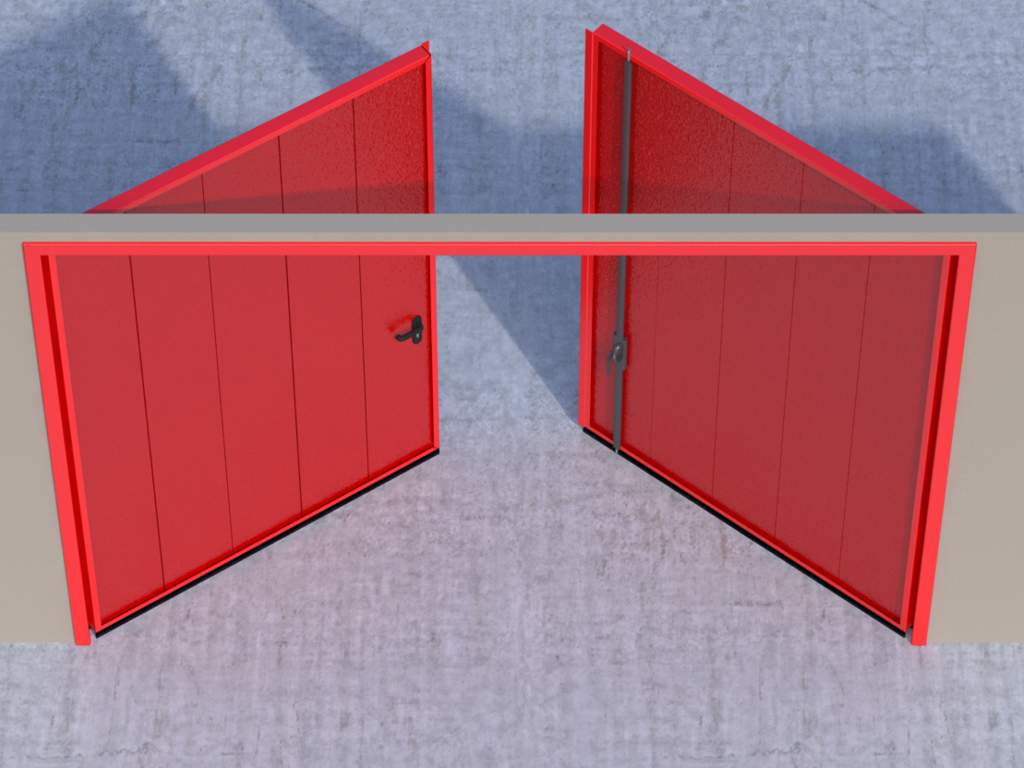

Канаттар имараттын сыртына ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын сыртына ачылат — сол канат активдүү, оң канат пассивдүү.

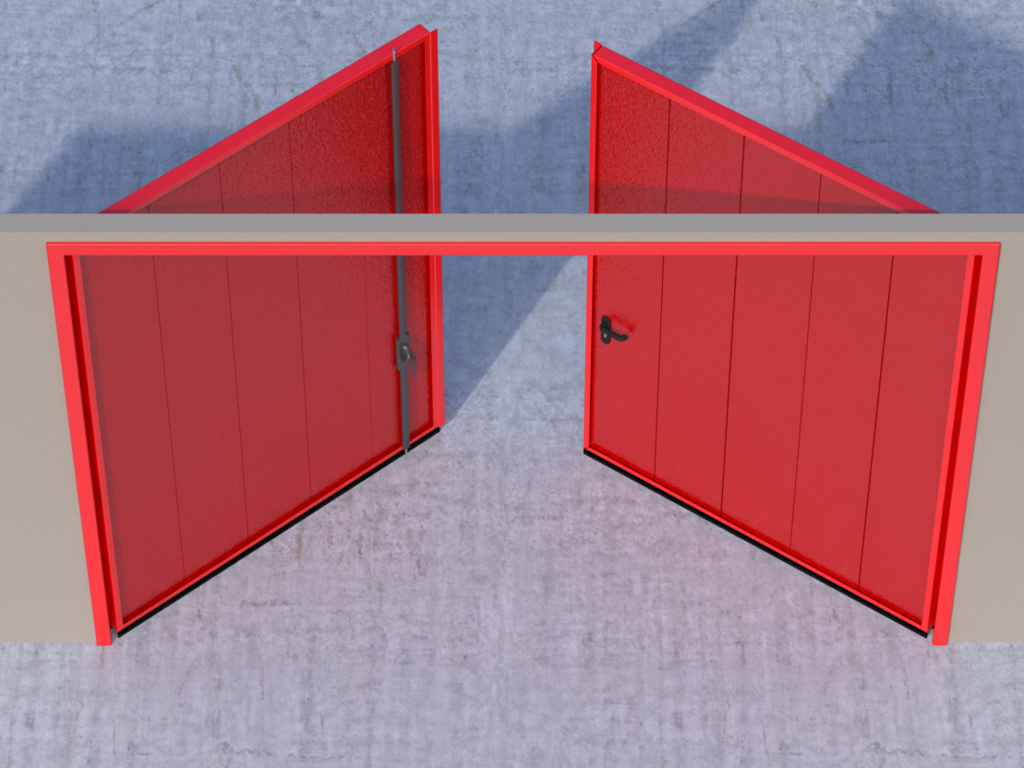

Канаттар имараттын сыртына ачылат — сол канат пассивдүү, оң канат активдүү.

Канаттар имараттын сыртына ачылат — сол канат пассивдүү, оң канат активдүү.

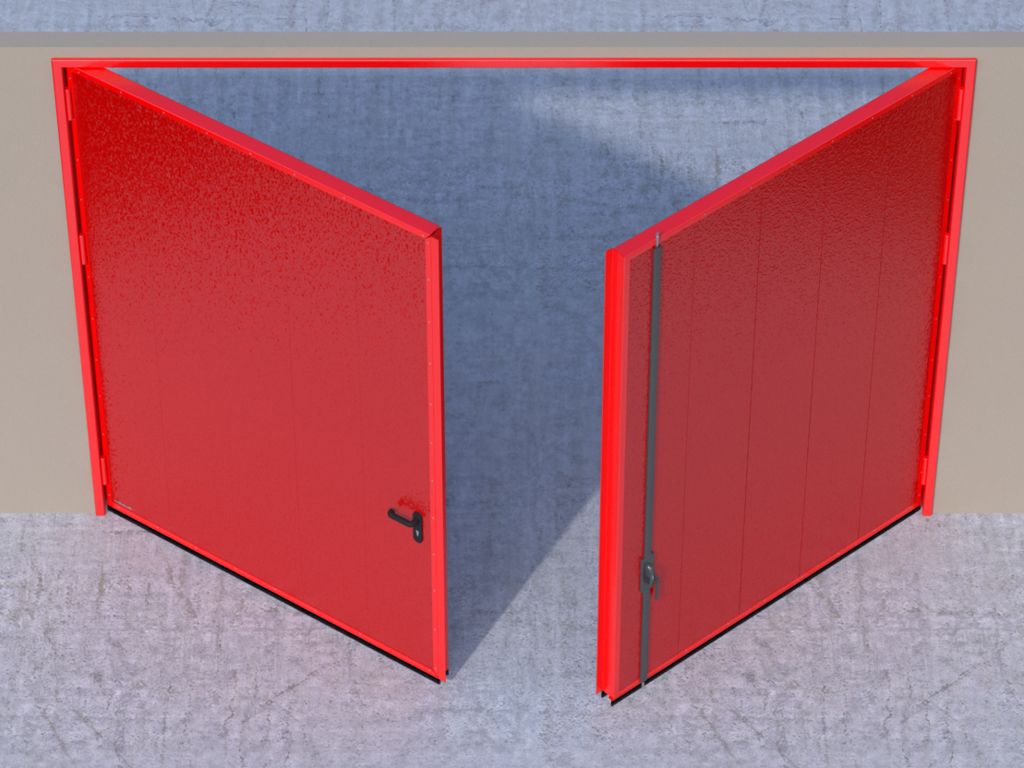

Канаттар имараттын ичине ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын ичине ачылат — сол канат активдүү, оң канат пассивдүү.

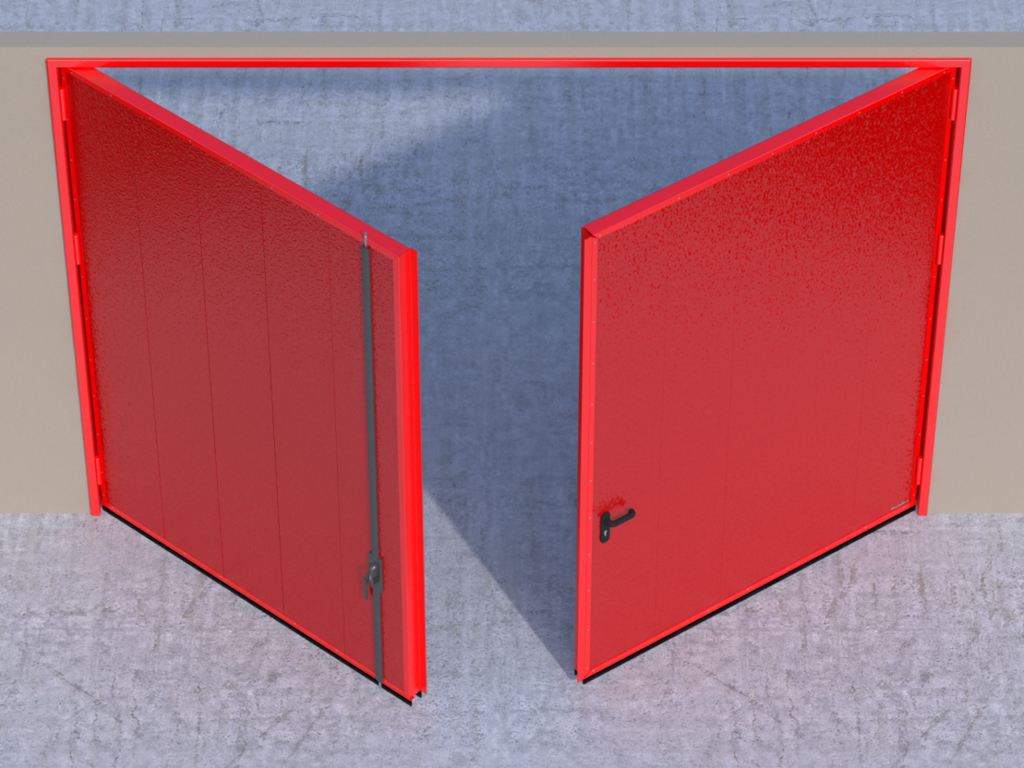

Канаттар имараттын ичине ачылат — сол канат пассивдүү, оң канат активдүү.

Канаттар имараттын ичине ачылат — сол канат пассивдүү, оң канат активдүү.

Параметр Значение Примечание
EI60 өрттөн коргоочу эки канаттуу дарбазалар
Предел огнестойкости, мин Аз эмес 60
Приведенное сопротивление теплопередаче, м² *°С/Вт Аз эмес 0,4–0,8
Звукоизоляция, дБ 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150дөн ашпаган
Вес ворот в сборе, кг 230 Минималдык өлчөмдөрдө
Вес ворот в сборе, кг 860 Максималдуу өлчөмдөрдө
Угол открытия створок, град 170 (приводсуз)
Угол открытия створок, град 90–120 (SWING привод менен)
Угол открытия створок, град 90 (ARM привод менен)
EI90 өрттөн коргоочу эки канаттуу дарбазалар
Предел огнестойкости, мин Аз эмес 90
Приведенное сопротивление теплопередаче, м² *°С/Вт Аз эмес 0,4–0,8
Звукоизоляция, дБ 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150дөн ашпаган
Вес ворот в сборе, кг 230 Минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 860 Максималдуу өлчөмдөрдө
Угол открытия створок, град 170 (приводсуз)
Угол открытия створок, град 90–120 (SWING привод менен)
Угол открытия створок, град 90 (ARM привод менен)

1. Эки канаттуу өрттөн коргоочу дарбазалар интенсивдүү колдонууга арналган эмес. Алар өрт сигнализациясын текшерүү, техникалык тейлөө жана максаттуу колдонуу учурунда колдонууга сунушталат.

2. Дарбазаларды ачылган абалда бекитип туруучу тосмолорсуз колдонууга тыюу салынат.

3. Эки канаттуу дарбазалардын иштеши жумшак, тоскоолдуксуз жана тебелебей болушу керек.

4. Дарбазаларды кол менен ачуу жана жабуу гана тутка аркылуу жүргүзүлөт.

5. Дарбаза канатынын кулпусу эки жактуу ачкыч тумшуктугу менен жабылат.

6. Дарбазалар иштеп жатканда сырткы үндөр (какылдоо, кыркылдоо) пайда болсо, колдонууну токтотуп, квалификациялуу адистерге кайрылыңыз.

7. Дарбазаларды кол менен ачканда жана жапканда күч колдонбоңуз. Дарбазаны кескин түрдө түртүп ачууга тыюу салынат.

8. Коопсуздукту камсыз кылуу үчүн дарбазалар ачылып жаткан учурда адамдар жана жандыктар дарбаза аймагында болбошу керек.

9. Дарбазалар иштеп жатканда проемдо эч кандай бөгөттөр болбошу керек.

10. Эки канаттуу дарбазалар менен бирге колдонууга арналбаган кошумча жабдууларды орноткондо өндүрүүчүнүн техникалык кызматына кайрылыңыз.

11. Дарбаза петлаларын үзгүлтүксүз тазалап туруңуз, алар жабылып калбоосу үчүн.

12. Автоматтык жабдуу иштеп жатканда дарбаза канатын кармап турууга тыюу салынат — бул жаракатка же конструкциянын бузулушуна себеп болушу мүмкүн.

13. Дарбазалардын иштөөсүн ишенимдүү жана үзгүлтүксүз кылуу үчүн алты айда бир жолу техникалык карап чыгуу жана тейлөө жүргүзүү сунушталат.

14. Привод менен ачуу/жабуу учурунда механикалык кулпу же задвижка ачылган болушу керек.

15. Балдарды автоматтык дарбаза башкаруу түзүлүштөрүнө (түймөлөргө, пульттарга) жакындатпаңыз.

16. Дарбазаларга сокку урбоо жана алардын эркин ачылышына жана жабылышына бөгөт болбошу керек.

17. Автоматтык приводдун ишенимдүү жана узак мөөнөттүү иштеши үчүн колдонмо менен жакшылап таанышыңыз.

18. Эки канаттуу дарбазаларды же алардын компоненттерин максатсыз колдонууда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жооптуу эмес.

Упаковка в картон Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасы боюнча көз каранды
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Упаковка в пузырчатую пленку Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына жараша болот
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Упаковка в дерево Характеристики упаковки
Ағаштан жасалган каркас
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына 100 кошулуп эсептелет
Упаковка в стретч - пленку Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына жараша болот
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды 3 метрден кем эмес вилкалуу жүктөгүч же көтөрүүчү краны менен жүк ташуучу унаага жүктөйт. Сатып алуучу же орнотуучу жабдылган дарбазаларды көчүрүү үчүн ушундай эле жабдууну камсыз кылышы керек. Вилка өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, башка жагынан чыгышы зарыл. Кран же башка көтөрүүчү жабдуу колдонулганда тиешелүү жүк көтөрүүчү стропторду колдонуу сунушталат.

Дарбазанын канаттарын жана башка комплекттерин заводдук таңгактоодо, горизонталдуу абалда, өндүрүштөн тартып 6 айдан ашпаган мөөнөттө жабык складдарда же чатыр астында сактоого сунушталат. Дарбазанын комплекттери түз күн нурунан, аба ырайынын жаан-чачындарынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Подготовка строительного объекта

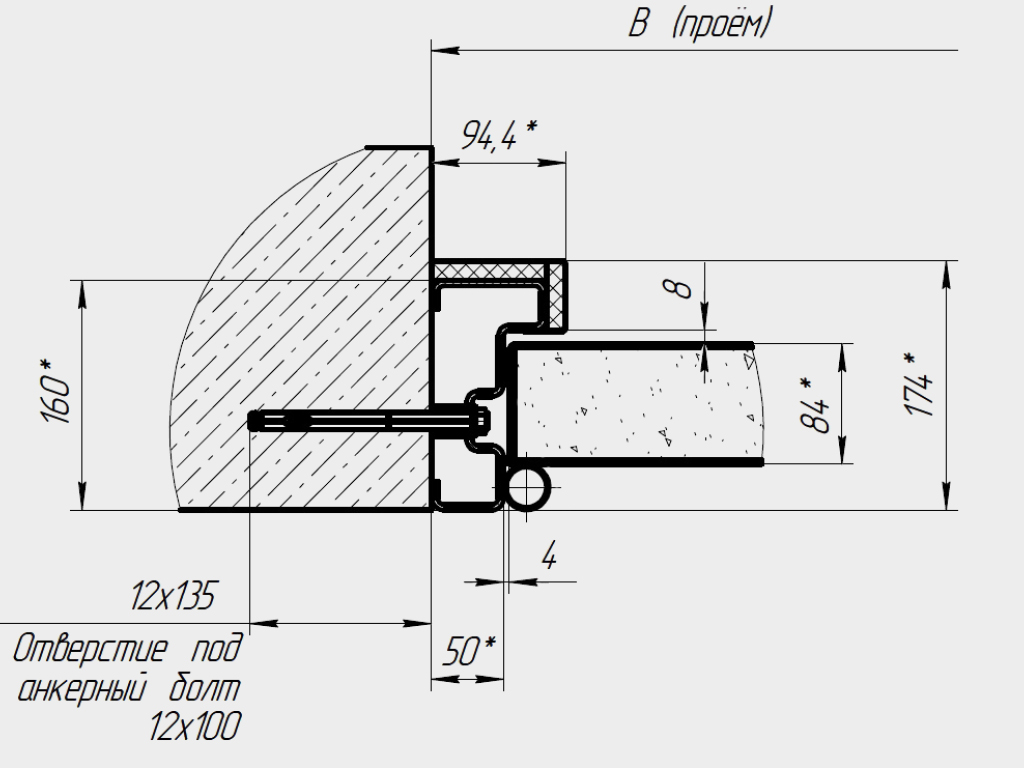

Киргизилген орнотуу
Киргизилген орнотуу

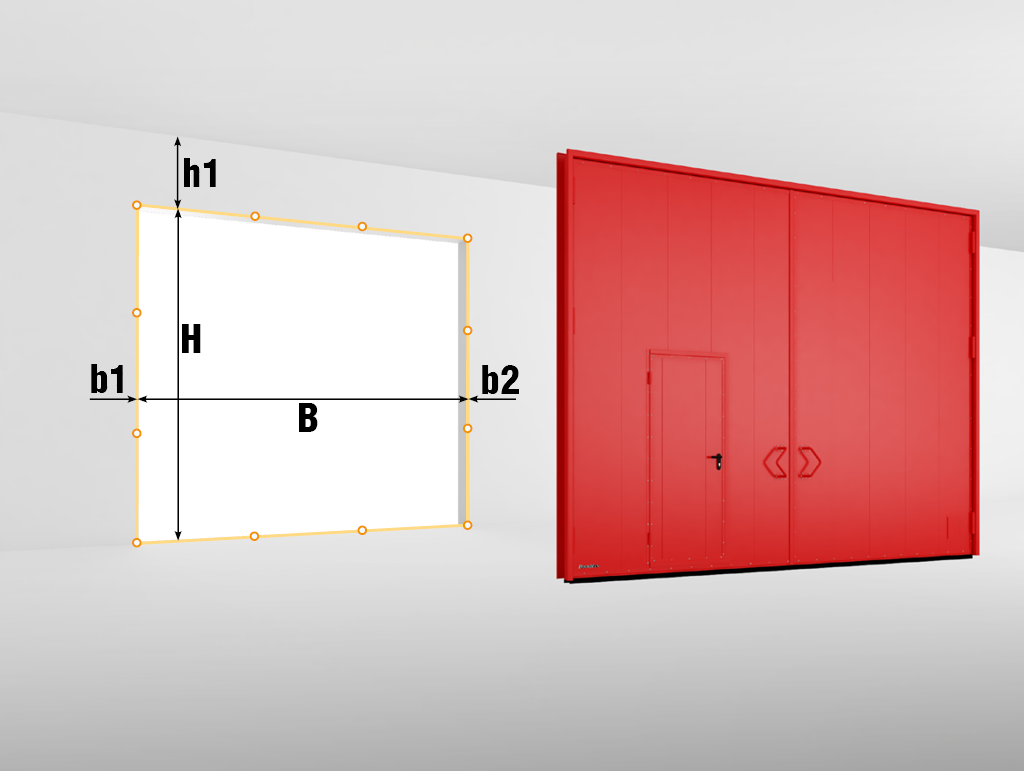

  1. Ар бир өлчөмдү кеминде үч чекитте өлчөө зарыл (эң чектеги абалдарда жана борбордо).
  2. H – проёмдун бийиктиги (полдон проёмдун үстүнө чейинки аралык).
  3. B – проёмдун туурасы (сол жээгинен оң жээгине чейинки аралык).
  4. h1 – проёмдун үстүнкү боштугу (проёмдун үстүнөн тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң жактагы жанаша аралык (проёмдун тиешелүү жээгинен тоскоолдукка чейинки аралык).
  6. H жана B (проёмдун бийиктиги жана туурасы) өлчөнгөндө, жыйынтыктык өлчөм катары эң кичине көрсөткүч кабыл алынат.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«DHRFP» сериялуу эки канаттуу өрттөн коргоочу дарбазаларды орнотуу жана колдонуу боюнча нускама

Паспорт «Эки канаттуу өрттөн коргоочу дарбазалар DHRFP EI60»

Паспорт «Эки канаттуу өрттөн коргоочу дарбазалар DHRFP EI90»

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00228

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00227

Калиткалуу эки канаттуу өрттөн коргоочу дарбазалар. Калиткалуу эки канаттуу өрттөн коргоочу дарбазалардын кесилиштери. Калиткалуу өрттөн коргоочу дарбазанын канаты. Эки канаттуу өрттөн коргоочу дарбазалар. Эки канаттуу өрттөн коргоочу дарбазалардын кесилиштери. Өрттөн коргоочу дарбазанын канаты.

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүргөн эки канаттуу өрттөн коргоочу дарбазаларынын ишенимдүүлүгүнө сатып алуучуга буюмду сатып алган күндөн тартып 1 жылдык кепилдик берилет.

Дизайн
Сэндвич-панелдин бетинин түрү
Стукко
Стукко
Түстөр
RAL 7004 (боз, стандарттуу)
RAL 7004 (боз, стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бургундия)
RAL 3005 (бургундия)
RAL 9006 (күмүш)
RAL 9006 (күмүш)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
Комплектация
Базовая комплектация
Дарбазанын 80 мм калыңдыктагы минералдык жүндүү жогорку тыгыздыктагы болот сэндвич-панелдеринен жасалган полотну. Канаттар жыйналган абалда жеткирилет.

Дарбазанын 80 мм калыңдыктагы минералдык жүндүү жогорку тыгыздыктагы болот сэндвич-панелдеринен жасалган полотну. Канаттар жыйналган абалда жеткирилет.

Болот рамасы бөлүнгөн түрдө жеткирилет (эки тик профил жана бир горизонталдуу профиль).

Болот рамасы бөлүнгөн түрдө жеткирилет (эки тик профил жана бир горизонталдуу профиль).

Бөлүнүүчү бычак (петля) пристеноктор жок болгон проёмдордо дарбазанын монтажын жеңилдетет, ал эми орнотулган опордук подшипниктер канаттардын жумшак ачылышын камсыздайт.

Бөлүнүүчү бычак (петля) пристеноктор жок болгон проёмдордо дарбазанын монтажын жеңилдетет, ал эми орнотулган опордук подшипниктер канаттардын жумшак ачылышын камсыздайт.

Ригельдүү арканча (задвижка).

Ригельдүү арканча (задвижка).

Кесилүүчү кулпу жооп бөлүгү менен.

Кесилүүчү кулпу жооп бөлүгү менен.

Тигилген тетиктердин комплекти.

Тигилген тетиктердин комплекти.

Дополнительная комплектация
Киргизилген кичинекей эшик дарбазаларды ачпай эле имаратка кирүүгө мүмкүнчүлүк түзөт жана эвакуациялык чыгуучу катары кызмат кыла алат. <br> Дарбазанын полотнуна орнотулган өрттөн коргоочу терезе (өлчөмү 400 × 300 мм) дарбазаларды пайдаланууну ыңгайлуу кылып, дарбазанын артындагы мейкиндикти көрүүгө мүмкүнчүлүк берет. Терезе өрт чыккан имараттан оттун чыгуусуна ишенимдүү тоскоолдук кылат, анткени бекем металл рамасы жогорку механикалык жүктү көтөрүп, температуранын чоң өзгөрүштөрүнө жана катуу ысытууга туруштук берет жана деформацияланбайт. <br> Өрттөн коргоочу люк (ачылыш аянты 200 × 200 мм) дарбазаларды ачпай эле өрттү өчүрүүдө колдонулат.

Киргизилген кичинекей эшик дарбазаларды ачпай эле имаратка кирүүгө мүмкүнчүлүк түзөт жана эвакуациялык чыгуучу катары кызмат кыла алат.
Дарбазанын полотнуна орнотулган өрттөн коргоочу терезе (өлчөмү 400 × 300 мм) дарбазаларды пайдаланууну ыңгайлуу кылып, дарбазанын артындагы мейкиндикти көрүүгө мүмкүнчүлүк берет. Терезе өрт чыккан имараттан оттун чыгуусуна ишенимдүү тоскоолдук кылат, анткени бекем металл рамасы жогорку механикалык жүктү көтөрүп, температуранын чоң өзгөрүштөрүнө жана катуу ысытууга туруштук берет жана деформацияланбайт.
Өрттөн коргоочу люк (ачылыш аянты 200 × 200 мм) дарбазаларды ачпай эле өрттү өчүрүүдө колдонулат.

«Антипаника» өрттөн коргоочу кулптар менен тутка эвакуация учурунда имаратты тез жана коопсуз таштап чыгууга мүмкүнчүлүк берет.

«Антипаника» өрттөн коргоочу кулптар менен тутка эвакуация учурунда имаратты тез жана коопсуз таштап чыгууга мүмкүнчүлүк берет.

Доводчик кошумча жабдуулар катары сунушталат жана өрт учурунда өз алдынча жабылуучу механизм катары кичинекей эшикке орнотулушу мүмкүн.

Доводчик кошумча жабдуулар катары сунушталат жана өрт учурунда өз алдынча жабылуучу механизм катары кичинекей эшикке орнотулушу мүмкүн.

Тутканы бир канатка же эки канатка орнотуу мүмкүнчүлүгү дарбазаларды кол менен ыңгайлуу ачып-жабууга шарт түзөт.

Тутканы бир канатка же эки канатка орнотуу мүмкүнчүлүгү дарбазаларды кол менен ыңгайлуу ачып-жабууга шарт түзөт.

DoorHan компаниясынын эки канаттуу дарбазалар үчүн электроприводдору менен өрттөн коргоочу эки канаттуу дарбазаларды автоматташтыруу мүмкүнчүлүгү бар («Дарбазалар үчүн автоматика» бөлүмүн караңыз).

DoorHan компаниясынын эки канаттуу дарбазалар үчүн электроприводдору менен өрттөн коргоочу эки канаттуу дарбазаларды автоматташтыруу мүмкүнчүлүгү бар («Дарбазалар үчүн автоматика» бөлүмүн караңыз).

443 МГц эки каналдуу сырткы кабылдагыч (DHRE-2).

443 МГц эки каналдуу сырткы кабылдагыч (DHRE-2).

PHOTOCELL-N фотоэлементтери.

PHOTOCELL-N фотоэлементтери.

Антеннасы киргизилген сигналдык лампа LAMP.

Антеннасы киргизилген сигналдык лампа LAMP.

433 МГц 4 каналдуу пульт (TRANSMITTER 4).

433 МГц 4 каналдуу пульт (TRANSMITTER 4).

Башкаруу үчүн ачкыч-түймө.

Башкаруу үчүн ачкыч-түймө.

Мобилдик телефон аркылуу башкаруу модулу.

Мобилдик телефон аркылуу башкаруу модулу.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
2 000–4 500
Ширина проема, мм
2 000–4 500
Притолока, мм
Чектөөлөр жок (кирилген орнотуу)
Пристенки, мм
Чектөөлөр жок (ачылуу бурчу 90° чейин); канатты ачуу үчүн дубал жактары талап кылынат (ачылуу бурчу 90° ашканда)
Конструкция
  1. Дарбазанын полотну
  2. Дарбазанын рамасы
  3. Киргизилген кичинекей эшик
  4. Баскычтуу туткасы бар кулпу
  5. Тутка
  6. Өрттөн коргоочу люк
  7. Ригельдүү арканча (текшерүүчү кулпу)
Стандартные конструктивные решения

Панелдер өрттөн коргоочу эки канаттуу дарбазалардын эки болот табакчадан жана алардын ортосундагы минералдык жүндөн турган катмардан турат, капталынан бекемдөөчү профильдер менен гипсокартон коюлат. Панелдердин жылуулукка туруктуулугу жана өрттө туруштук берүү касиеттери жогору. Ошондой эле, панелдер химиялык заттардын, майлардын жана эриткичтердин кеңири спектринен туруктуу, ал эми сырткы беттериндеги полимердик каптоолор чөйрөнүн коррозиялык таасирлерине туруштук берет. <br>Панелдин конструкциясы: 1) гипсокартон; 2) минералдык жүндүн катмары, тыгыздыгы 130 кг/м³; 3) болот табакча, калыңдыгы 0,5 мм; 4) бекемдөөчү профильдер.

Панелдер өрттөн коргоочу эки канаттуу дарбазалардын эки болот табакчадан жана алардын ортосундагы минералдык жүндөн турган катмардан турат, капталынан бекемдөөчү профильдер менен гипсокартон коюлат. Панелдердин жылуулукка туруктуулугу жана өрттө туруштук берүү касиеттери жогору. Ошондой эле, панелдер химиялык заттардын, майлардын жана эриткичтердин кеңири спектринен туруктуу, ал эми сырткы беттериндеги полимердик каптоолор чөйрөнүн коррозиялык таасирлерине туруштук берет.
Панелдин конструкциясы: 1) гипсокартон; 2) минералдык жүндүн катмары, тыгыздыгы 130 кг/м³; 3) болот табакча, калыңдыгы 0,5 мм; 4) бекемдөөчү профильдер.

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшиксиз. <br> Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат.

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшиксиз.
Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшик менен. <br> Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат. Кичинекей эшиктин жарык аянты 900 × 2050 мм.

Өрттөн коргоочу эки канаттуу дарбазалар кичинекей эшик менен.
Алар симметриялуу (канаттарынын туурасы бирдей) же асимметриялуу (канаттарынын туурасы ар кандай) түрдө, имараттын ичине же сыртына ачылышы мүмкүн. Эки канаттуу болгондуктан, канаттардын чок ортосундагы жерлерде жылуулук изоляциясын камсыздоо жана түтүндүн кирүүсүн алдын алуу үчүн атайын резина тыгыч системасы колдонулат. Кичинекей эшиктин жарык аянты 900 × 2050 мм.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
Канаттар имараттын сыртына ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын сыртына ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын сыртына ачылат — сол канат пассивдүү, оң канат активдүү.

Канаттар имараттын сыртына ачылат — сол канат пассивдүү, оң канат активдүү.

Канаттар имараттын ичине ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын ичине ачылат — сол канат активдүү, оң канат пассивдүү.

Канаттар имараттын ичине ачылат — сол канат пассивдүү, оң канат активдүү.

Канаттар имараттын ичине ачылат — сол канат пассивдүү, оң канат активдүү.

Технические характеристики
Параметр Значение Примечание
EI60 өрттөн коргоочу эки канаттуу дарбазалар
Предел огнестойкости, мин Аз эмес 60
Приведенное сопротивление теплопередаче, м² *°С/Вт Аз эмес 0,4–0,8
Звукоизоляция, дБ 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150дөн ашпаган
Вес ворот в сборе, кг 230 Минималдык өлчөмдөрдө
Вес ворот в сборе, кг 860 Максималдуу өлчөмдөрдө
Угол открытия створок, град 170 (приводсуз)
Угол открытия створок, град 90–120 (SWING привод менен)
Угол открытия створок, град 90 (ARM привод менен)
EI90 өрттөн коргоочу эки канаттуу дарбазалар
Предел огнестойкости, мин Аз эмес 90
Приведенное сопротивление теплопередаче, м² *°С/Вт Аз эмес 0,4–0,8
Звукоизоляция, дБ 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150дөн ашпаган
Вес ворот в сборе, кг 230 Минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 860 Максималдуу өлчөмдөрдө
Угол открытия створок, град 170 (приводсуз)
Угол открытия створок, град 90–120 (SWING привод менен)
Угол открытия створок, град 90 (ARM привод менен)
Условия эксплуатации продукции

1. Эки канаттуу өрттөн коргоочу дарбазалар интенсивдүү колдонууга арналган эмес. Алар өрт сигнализациясын текшерүү, техникалык тейлөө жана максаттуу колдонуу учурунда колдонууга сунушталат.

2. Дарбазаларды ачылган абалда бекитип туруучу тосмолорсуз колдонууга тыюу салынат.

3. Эки канаттуу дарбазалардын иштеши жумшак, тоскоолдуксуз жана тебелебей болушу керек.

4. Дарбазаларды кол менен ачуу жана жабуу гана тутка аркылуу жүргүзүлөт.

5. Дарбаза канатынын кулпусу эки жактуу ачкыч тумшуктугу менен жабылат.

6. Дарбазалар иштеп жатканда сырткы үндөр (какылдоо, кыркылдоо) пайда болсо, колдонууну токтотуп, квалификациялуу адистерге кайрылыңыз.

7. Дарбазаларды кол менен ачканда жана жапканда күч колдонбоңуз. Дарбазаны кескин түрдө түртүп ачууга тыюу салынат.

8. Коопсуздукту камсыз кылуу үчүн дарбазалар ачылып жаткан учурда адамдар жана жандыктар дарбаза аймагында болбошу керек.

9. Дарбазалар иштеп жатканда проемдо эч кандай бөгөттөр болбошу керек.

10. Эки канаттуу дарбазалар менен бирге колдонууга арналбаган кошумча жабдууларды орноткондо өндүрүүчүнүн техникалык кызматына кайрылыңыз.

11. Дарбаза петлаларын үзгүлтүксүз тазалап туруңуз, алар жабылып калбоосу үчүн.

12. Автоматтык жабдуу иштеп жатканда дарбаза канатын кармап турууга тыюу салынат — бул жаракатка же конструкциянын бузулушуна себеп болушу мүмкүн.

13. Дарбазалардын иштөөсүн ишенимдүү жана үзгүлтүксүз кылуу үчүн алты айда бир жолу техникалык карап чыгуу жана тейлөө жүргүзүү сунушталат.

14. Привод менен ачуу/жабуу учурунда механикалык кулпу же задвижка ачылган болушу керек.

15. Балдарды автоматтык дарбаза башкаруу түзүлүштөрүнө (түймөлөргө, пульттарга) жакындатпаңыз.

16. Дарбазаларга сокку урбоо жана алардын эркин ачылышына жана жабылышына бөгөт болбошу керек.

17. Автоматтык приводдун ишенимдүү жана узак мөөнөттүү иштеши үчүн колдонмо менен жакшылап таанышыңыз.

18. Эки канаттуу дарбазаларды же алардын компоненттерин максатсыз колдонууда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жооптуу эмес.

Упаковка
Упаковка в картон Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасы боюнча көз каранды
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Упаковка в пузырчатую пленку Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына жараша болот
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Упаковка в дерево Характеристики упаковки
Ағаштан жасалган каркас
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына 100 кошулуп эсептелет
Упаковка в стретч - пленку Характеристики упаковки
Длина, мм Канаттардын узундугуна жараша болот
Ширина, мм Канаттардын туурасына жараша болот
Высота, мм 200
Количество в упаковке, шт. Эки канат: сол жана оң
Кошумча сүрөттөмө

DoorHan концерни дарбазаларды 3 метрден кем эмес вилкалуу жүктөгүч же көтөрүүчү краны менен жүк ташуучу унаага жүктөйт. Сатып алуучу же орнотуучу жабдылган дарбазаларды көчүрүү үчүн ушундай эле жабдууну камсыз кылышы керек. Вилка өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, башка жагынан чыгышы зарыл. Кран же башка көтөрүүчү жабдуу колдонулганда тиешелүү жүк көтөрүүчү стропторду колдонуу сунушталат.

Дарбазанын канаттарын жана башка комплекттерин заводдук таңгактоодо, горизонталдуу абалда, өндүрүштөн тартып 6 айдан ашпаган мөөнөттө жабык складдарда же чатыр астында сактоого сунушталат. Дарбазанын комплекттери түз күн нурунан, аба ырайынын жаан-чачындарынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Киргизилген орнотуу
Киргизилген орнотуу
Подготовка строительного объекта
  1. Ар бир өлчөмдү кеминде үч чекитте өлчөө зарыл (эң чектеги абалдарда жана борбордо).
  2. H – проёмдун бийиктиги (полдон проёмдун үстүнө чейинки аралык).
  3. B – проёмдун туурасы (сол жээгинен оң жээгине чейинки аралык).
  4. h1 – проёмдун үстүнкү боштугу (проёмдун үстүнөн тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң жактагы жанаша аралык (проёмдун тиешелүү жээгинен тоскоолдукка чейинки аралык).
  6. H жана B (проёмдун бийиктиги жана туурасы) өлчөнгөндө, жыйынтыктык өлчөм катары эң кичине көрсөткүч кабыл алынат.
Кепилдик милдеттенмелери

DoorHan концернинин өндүргөн эки канаттуу өрттөн коргоочу дарбазаларынын ишенимдүүлүгүнө сатып алуучуга буюмду сатып алган күндөн тартып 1 жылдык кепилдик берилет.

Документация
Инструкции

«DHRFP» сериялуу эки канаттуу өрттөн коргоочу дарбазаларды орнотуу жана колдонуу боюнча нускама

Паспорта и сертификаты

Паспорт «Эки канаттуу өрттөн коргоочу дарбазалар DHRFP EI60»

Паспорт «Эки канаттуу өрттөн коргоочу дарбазалар DHRFP EI90»

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00228

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00227

Чертежи

Калиткалуу эки канаттуу өрттөн коргоочу дарбазалар. Калиткалуу эки канаттуу өрттөн коргоочу дарбазалардын кесилиштери. Калиткалуу өрттөн коргоочу дарбазанын канаты. Эки канаттуу өрттөн коргоочу дарбазалар. Эки канаттуу өрттөн коргоочу дарбазалардын кесилиштери. Өрттөн коргоочу дарбазанын канаты.

Буйрутма бериңиз
