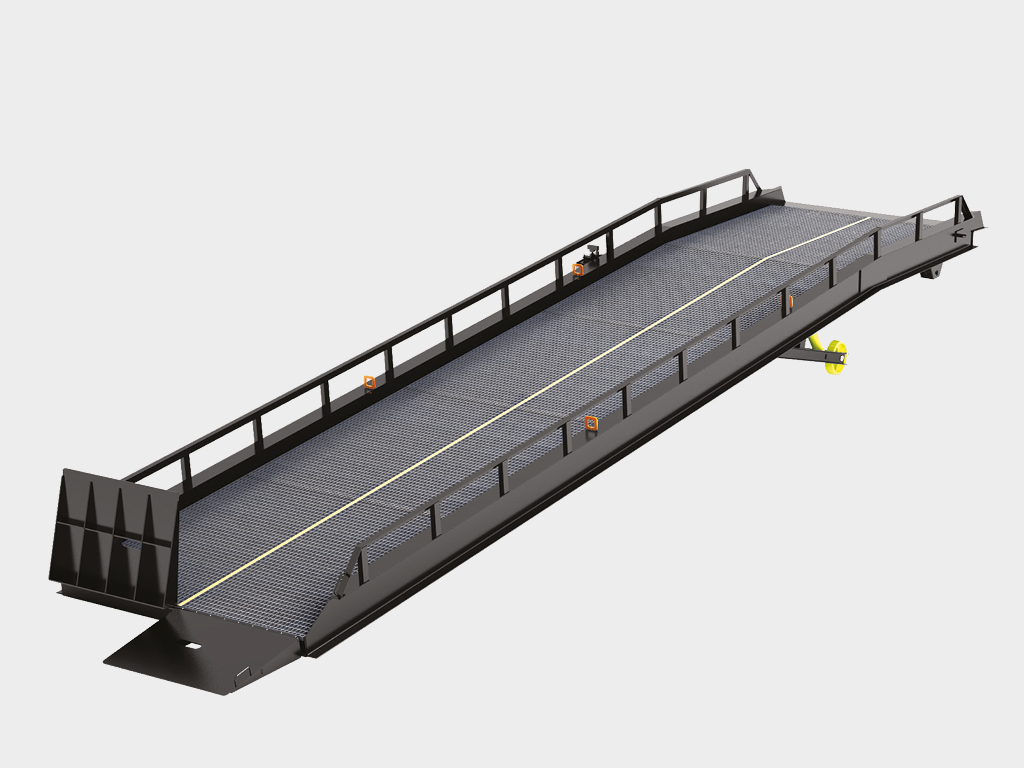

RMTS сериясына кирген мобилдүү рампа жүк ташуучу транспортту бир жактан жүктөө үчүн колдонулат. Рампанын таянычы катары жүк ташуучу унаанын кузову колдонулат. Рампанын жол бетиндеги коопсуз кыймылын камсыз кылган элементтерге жүк жүктөгүчтүн дөңгөлөктөрү менен ишенимдүү жабышууну камсыз кылган бет материалы жана жүк жүктөгүчтүн рампадан чыгып кетишин алдын алган болоттон жасалган тосмо кирет.

Зона применения:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Унаанын кузовуна жеңил жетүү

Жер бетинен жүк ташуучу унаанын кузовуна автопогрузчунун жеңил жетүүсүн камсыздайт.

Ар кандай башкаруу ыкмалары

Ар кандай түрдөгү кыймылдаткычтар менен аткарылышы электр энергиясына туташтырылбаган рампаларды колдонууга мүмкүнчүлүк берет.

Унаанын кузовуна таяныч

Иштөө учурунда унаанын кузову рампанын таянычы болуп саналат.

Колдонуу жана сактоо жеңилдиги

Туруктуу рампа куруунун кажети жок жүктөө-түшүрүү иштерин жүргүзүүгө мүмкүнчүлүк берет.

Унаанын кузовуна жеңил жетүү

Жер бетинен жүк ташуучу унаанын кузовуна автопогрузчунун жеңил жетүүсүн камсыздайт.

Ар кандай башкаруу ыкмалары

Унаанын кузовуна таяныч

Иштөө учурунда унаанын кузову рампанын таянычы болуп саналат.

Колдонуу жана сактоо жеңилдиги

Туруктуу рампа куруунун кажети жок жүктөө-түшүрүү иштерин жүргүзүүгө мүмкүнчүлүк берет.

Комплектация

Базовая комплектация

Унаанын кузовуна таянычтуу мобилдүү рампа

Техникалык мүнөздөмөлөр

Таблица размеров

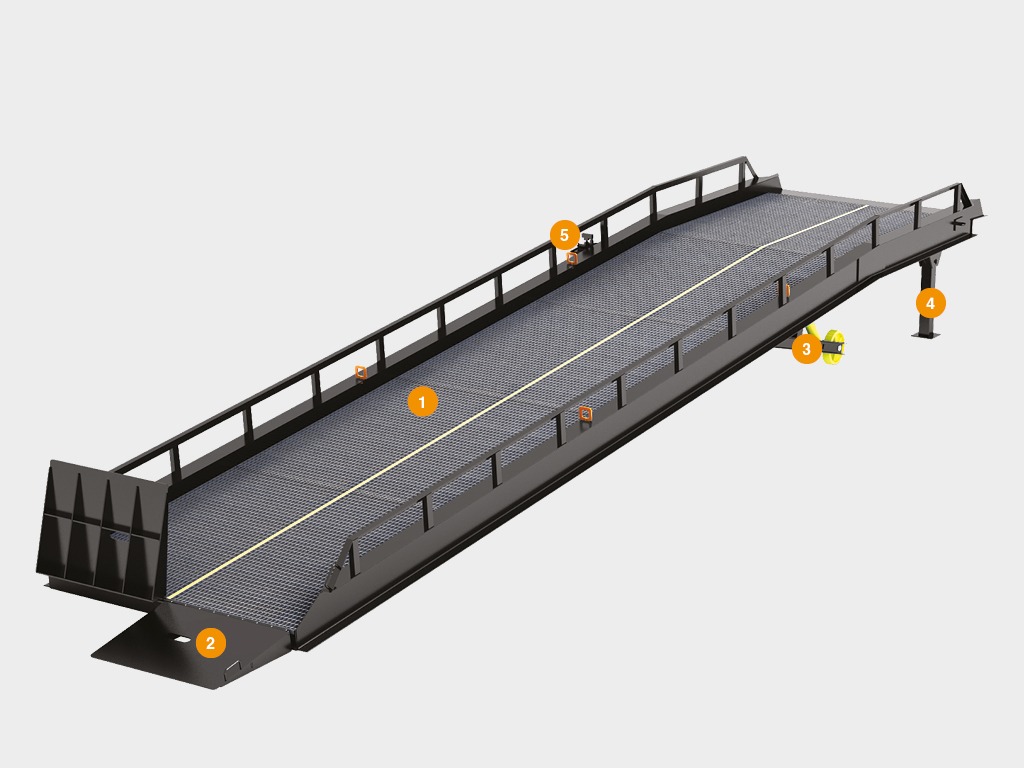

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина конструкции, м

11,1

Ширина конструкции, м

2,3

Ширина проезжей части рампы мобильной, м

1,9

Жол бетинин каптоосу
Төмөнкү ийри аппарель
Маятник
Ташуу үчүн таяныч
Механикалык кыймылдаткыч

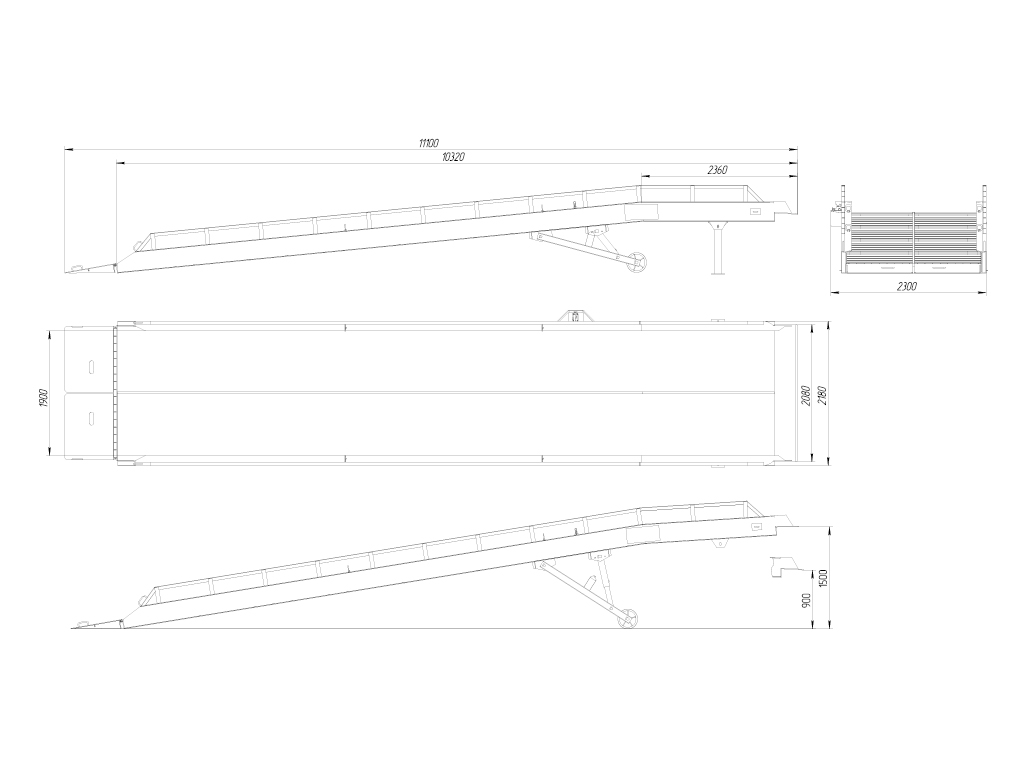

Унаанын кузовуна таянычтуу мобилдүү рампа

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Длина	11 100
B, мм Ширина	2 300
b1, мм Рабочий диапазон, вверх	1 500
b2, мм Рабочий диапазон, вниз	900

Параметр	Значение	Примечание
Длина, мм	11 100
Вес изделия, кг	3 930
Допустимая нагрузка, кг (кН)	7 000 (7) / 10 000 (10)
Максимальная точечная нагрузка, Н/мм²	1,3	Заказ боюнча — 6,5
Мощность, Вт	1 500
Напряжение питания, В	380
Напряжение питания, В	24	Башкаруу чыңалуусу
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa2
Рабочая жидкость	Mobil DTE10 EXCEL	Же ушуга окшош
Диапазон рабочих температур, °С	-30...+50

1. Иштөө зонасында адамдар же бөгөттөр болгондо мобилдүү рампаны колдонбоңуз.

2. Аппарельдин унаанын кузовунда толук жайгашып, кеминде 250 мм кирип турганына көзөмөл жасаңыз.

3. Рампанын уруксат берилген жүктөмүн ашырбаңыз. Уруксат берилген жүктөм — жүк көтөргүчтүн, жүктүн жана айдоочунун жалпы салмагы.

4. Жүк рампада турган учурда аны көтөрбөңүз.

5. Жумуш аяктагандан кийин рампаны дароо иштебей турган (токтотуу) абалга келтириңиз.

6. Жүктөө/түшүрүү учурунда башкаруу блогунан электр энергиясын өчүрбөңүз (электр-гидравликалык кыймылдаткычтуу мобилдүү рампа үчүн).

7. Рампа аркылуу жүк көтөргүчтүн ылдамдыгын ашырбаңыз (5 км/сааттан көп болбошу керек).

8. Гидравликалык кыймылдаткычтуу мобилдүү рампа үчүн, аппарель унаанын кузовуна таянып турган эмес рампага жүк көтөргүчтү айдабаңыз.

9. Иштөө учурунда «WORK» баскычы дайыма басылып, башкаруу блогунда борбордук өчүргүч күйгүзүлгөн болушу керек. Болбосо, гидравликалык насос бузулушу мүмкүн (электр-гидравликалык кыймылдаткычтуу мобилдүү рампа үчүн).

10. Колдонуу алдында маятниктин ташуу бекитүүсүн алыңыз. Эскертүү! Унаанын кузовуна таянычтуу гидравликалык рампа жүктөө/түшүрүү учурунда унаанын деңгээлин автоматтык түрдө көзөмөлдөйт. Кузовго таянычы жок рампа үчүн бул милдетти аппарельдер аткарат (аппарель горизонталдык деңгээлден ±100 мм чейин бурулушу мүмкүн).

11. DoorHan мобилдүү рампалары көтөргүчтөрдүн надувдүү дөңгөлөктөрү менен гана колдонууга ылайыкталган. Жогорку тактыктагы полиуретан дөңгөлөктүү гидравликалык тележкаларды жана көтөргүчтөрдү колдонууга тыюу салынат.

Кошумча сүрөттөмө печать

DoorHan концерни гидравликалык көтөргүч кран же кеминде 2 м болгон вилка кармагычтуу автопогрузчик аркылуу жүктөрдү жүк ташуучу транспортко жүктөөнү ишке ашырат. Сатып алуучу же орнотуучу жүктөрдү көчүрүү үчүн ушундай эле жабдууну камсыздашы керек. Кран же башка көтөрүүчү жабдууларды колдонууда тиешелүү жүктөө жөндөмдүүлүгүнө ээ стропторду колдонуу сунушталат.

Документация

Инструкции

Паспорта и сертификаты

Унаанын кузовуна таянычтуу мобилдүү рампа

PDF

Мобилдүү рампаны башкаруу блогу MRCU

PDF

«Мобилдүү рампа» тейлөө китеби

PDF

Перегрузка жабдуулары үчүн ылайыктуулук сертификаты

PDF

Перегрузка системдеринин башкаруу блоктору үчүн ылайыктуулук сертификаты

PDF

151299202 № ылайыктуулук сертификаты

PDF

Унаанын кузовуна таянычтуу мобилдүү рампа үчүн паспорт

PDF

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшүндөгү унаанын кузовуна таянычтуу мобилдүү рампанын иштешине розничный сатып алуучулар үчүн 1 жылдык, дилерлер үчүн болсо сатып алынган күндөн тартып 2 жылдык кепилдик берилет.
