Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

RSD02 сериясы боюнча гараждык эшиктер жылдар бою текшерилген конструкцияга ээ. Алар кичине жана орто чоңдуктагы проемдарга орнотулууга ылайыктуу, панорамалык секциялары, терезелери же каптамага орнотулган калитка менен жабдылышы мүмкүн. Эшиктер алюминий панелдеринен жасалган щит менен да болушу мүмкүн.

Колдонуу чөйрөсү:

Жеке кардар

Дача, шаардан тышкары үйлөр, коттедждер, автотунучу жайлар, коопсуздукту камсыздоо, аймакты коргоо жана ыңгайлуу кирүү талап кылынган жерлер

монтаж менен заказ берүү

Артыкчылыктар

Жылуулукка таасирдүүлүк

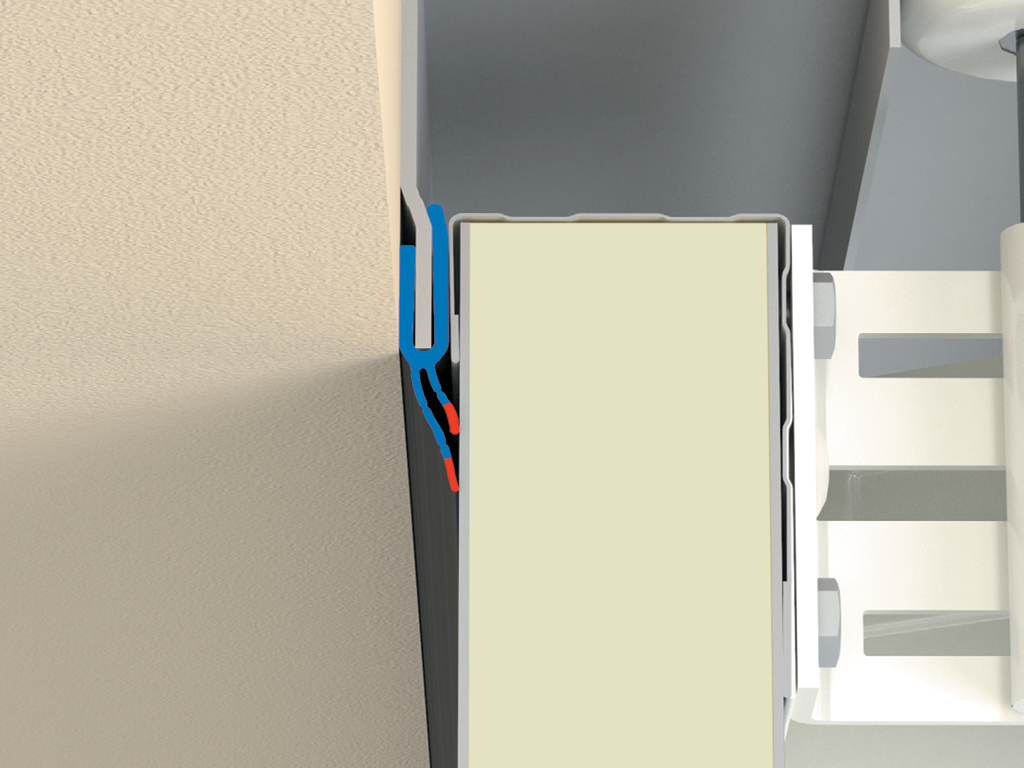

Термоделимдүү панель, муздашуу көпүрөсү жок, бардык контур боюнча герметизация эки жапырт боковалык герметиктер жана энергоэффективдүү төмөнкү жана жогору профильдердин герметиктери аркылуу камсыздалат.

Эшиктин щитинин жогорку күчү

Уникалдуу өрткө туруктуу PIR-толтуруучу материалдын эң жогорку күчү менен, ошондой эле сэндвич-панелдерге интеграцияланган болоттон жасалган чыңдоочулар менен камсыздалат.

Сэндвич-панелдердин жогорку сапаттагы материалдары

0,4–0,5 мм жалпак болот, антикоррозияга каршы цинктелген каптамасы менен, заманбап полимердик боёк жана коргоочу лак катмары. Панелдин ички бетинде металл менен толтургучтун мыкты байланышына кепилдик берүүчү адгезиялык каптоо бар.

Эшиктерди автоматташтырылган өндүрүү

Комплектацияны автоматтык түрдө өндүрүү, комплектациянын толук роботоштурулган жыйынында, багыттоочу системаны өндүрүүчү робот, щитти жыйноочу автоматтык станок, боёк колдонуу станциясы, панелдерди автоматтык иштетүү комплекстери.

ГОСТко ылайыктуулук

Эшиктин конструкциясы толугу менен, эч кандай айырмачылыктарсыз, мамлекеттик стандарт ГОСТ 31174-2017 «Металл эшиктер» менен шайкеш келет.

Жылуулукка таасирдүүлүк

Эшиктин щитинин жогорку күчү

Сэндвич-панелдердин жогорку сапаттагы материалдары

Эшиктерди автоматташтырылган өндүрүү

ГОСТко ылайыктуулук

Дизайн

Панелдердин дизайны

Беттин түрү

Панелдердин алдыңкы беттеринин түстөрү

Такта (сырткы бет, болотон жана алюминий панелдери)

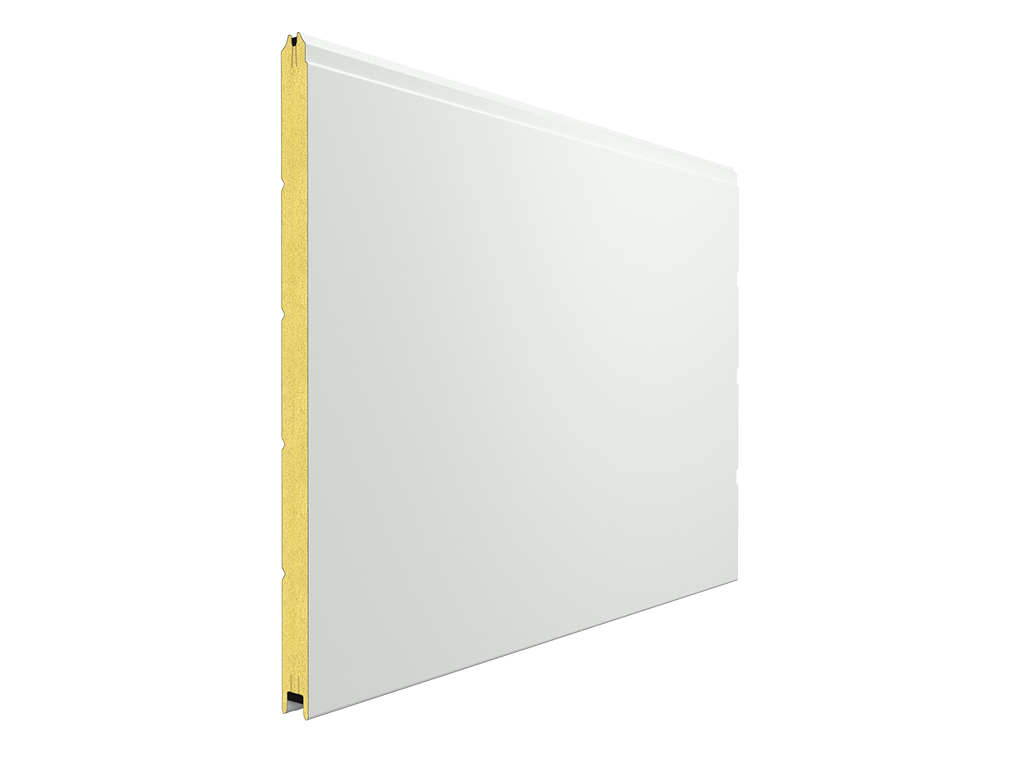

Жашыл тилке менен тегиз (сырткы бет, болотон панели)

Кең борбордук тилке (сырткы бет, болотон панели)

Горизонталдуу тилке (сырткы бет, болотон панели)

Филенкалар (сырткы бет, болотон панели)

Толкун (сырткы бет, болотон панели)

Горизонталдуу тилке (ички бет, болотон жана алюминий панелдери)

Агач түрүндө (сырткы бет, болотон жана алюминий панелдери)

Тегиз (сырткы бет)

Штукатурка (ички бет, болотон жана алюминий панелдери)

RAL 9003 (ак, болотон жана алюминий панелдери)

RAL 9006 (күмүш, болотон панели)

RAL 7004 (күрөң, болотон панели)

RAL 1014 (бежевый, болотон панели)

RAL 6005 (жашыл, болотон панели)

RAL 5005 (көк, болотон панели)

RAL 7016 (антрацит, болотон панели)

RAL 7016 («мороз», болотон панели, кошумча баа)

RAL 3000 (кызыл, болотон панели)

RAL 3005 (бордовый, болотон панели)

RAL 8017 (кызыл-күрөң, болотон жана алюминий панелдери)

RAL 8017 («мороз», болотон панели, кошумча баа)

RAL 7024 (графит, болотон панели)

Алтын дарак (болотон панели, кошумча баа)

Венге (болотон панели, кошумча баа)

Стандартка жатпаган түстөр RAL картасы боюнча (болотон панели, кошумча баа)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

Энергияны үнөмдөөчү 40 мм калыңдыктагы сэндвич-панелдерден жасалган капкак, ички шарнирлер жана каптал тирөөчтөр үчүн бекемделген конструкция менен.

1,5–2 мм калыңдыктагы цинктелген болоттон жасалган жетелөөчү системанын жана бурчтук таянычтардын комплекттери жогорку бышыктыкка ээ, монтаж үчүн бардык керектүү тешиктер менен камсыздалган, роботтолгон жабдууларда жыйналат.

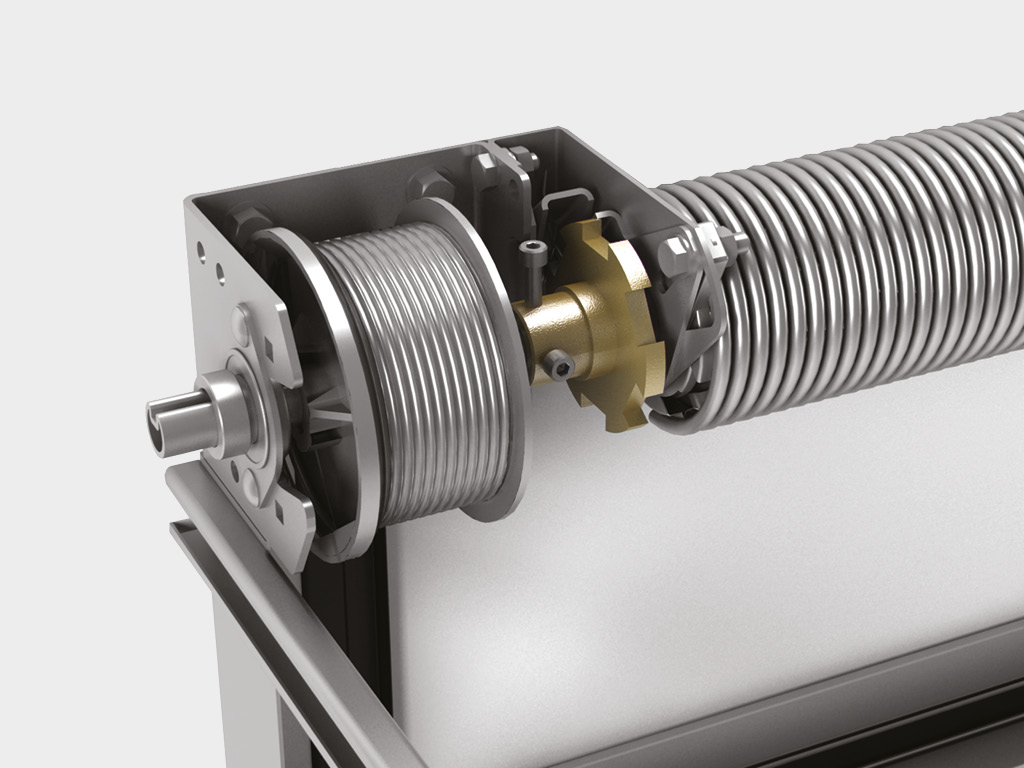

Пружинанын үзүлүшүнөн коргоо механизми – негизги топтомго кирет, эгерде вал түрүндөгү кыймылдаткыч колдонулса же пружиналардын диаметри 95 же 152 мм болсо.

25 000 жолу ачуу-жабуу циклине эсептелген торсиондук механизм. Бул механизмдин ишенимдүүлүгү жана узак кызмат кылуусу капкакты кыйналбастан көтөрүп-тырсып жабууга мүмкүнчүлүк берет.

Монтаждоо комплекттери, буюмдун паспорту жана орнотуу боюнча көрсөтмөлөр камтылган атайын куту.

Жаңы эргономикалык формадагы тутка — капкактын заманбап дизайнын толуктап турган жарашыктуу декоративдик элемент.

Акрилдик терезе 607 × 202, кара (арт. DH85602). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Окантовка кара түстө.

Акрилдик терезе 627 × 327, кара, өнөр жай (арт. DH85603). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Окантовка кара түстө.

Акрилдик терезе 452 × 302, ак (арт. DH85626). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Окантовка ак түстө.

Акрилдик терезе 452 × 302, күрөң (арт. DH85631). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Окантовка күрөң түстө.

Акрилдик терезе 452 × 302, ак «крест» бөлүгүнө бөлүнгөн (арт. DH85627). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Стилистикалык бөлүкчөлөр крестиң формасында. Окантовка ак түстө.

Акрилдик терезе 452 × 302, күрөң «крест» бөлүгүнө бөлүнгөн (арт. DH85628). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Стилистикалык бөлүкчөлөр крестиң формасында. Окантовка күрөң түстө.

Акрилдик терезе 452 × 302, ак «ромб» бөлүгүнө бөлүнгөн (арт. DH85629). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Стилистикалык бөлүкчөлөр ромбдун формасында. Окантовка ак түстө.

Акрилдик терезе 452 × 302, күрөң «ромб» бөлүгүнө бөлүнгөн (арт. DH85629). Арнайы конструкция каңдаштын мүчөсүнө тыгыз жабылышты камсыз кылып, аны муздашуу жана жылуулук жоготууларынан коргойт. Стилистикалык бөлүкчөлөр ромбдун формасында. Окантовка күрөң түстө.

Пружинанын үзілішинен коргоо түзмөгү валды бөгөп, каңдаштын түшүп кетишин алдын алат.

Тростун үзілішинен коргоо түзмөгү каңдаштын төмөнкү кронштейни катары орнотулат. Трос үзүлгөндө механизм ишке кирип, каңдаштын түшүп кетишин токтотот.

Калитка жакшыртылган конструкцияга ээ, жогорку бекемдик жана эстетикалык көрүнүш менен айырмаланат. Шиттин минималдуу бийиктиги — 2 130 мм. Алюминий сэндвич панелдеринен жасалган шит үчүн жеткиликтүү эмес.

Антикоррозиялык комплектация компоненттерди орнотуу сунушталат, эгерде дарбазаны жогорку нымдуулук шарттарында колдонуу пландалса, бул коррозиядан ишенимдүү коргоону жана дарбазанын туруктуу иштешин камсыз кылат. Бул комплектацияда кеңейтилген ресурсу бар, анын ичинде боёлгон пружина, боёлгон жетекчилер, коррозияга туруштук берген боковиктер, зымдар, петельдер жана металл буюмдар, ошондой эле боёлгон бока капактары бар.

Механикалык лок дарбазанын жабылган абалын бекитүүгө мүмкүнчүлүк берет, ичи жактан да, көчө тарабынан да.

Механикалык штанга дарбазаны ичкериден жабууга мүмкүнчүлүк берет. Жөнөкөй жана ишенимдүү.

Кошумча сырттагы кайчылаш коюу каңдашты уплотнительге максималдуу жапканды камсыз кылат. Уплотнителдердин ортосундагы аба камерасы эң жакшы герметизацияны түзүп, суук абанын киришине тоскоол болот.

«Термопакет» опциясы термостойко алюминийдин төмөнкү (жогорку) профилин орнотууну көздөйт жана T-bridge технологиясын колдонуу менен жылуулук жоготууларын болтурбайт.

Автоматташтыруу. Дарбазаны мотор менен автоматташтыруу мүмкүнчүлүгү («Автоматика үчүн дарбазалар» бөлүмүн караңыз).

Алюминий сэндвич панелдеринен жасалган дарбазалар көбөйтүлгөн коррозияга туруктуулугу жана төмөн салмак менен айырмаланат.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

1 100–6 000

Ачылуу бийиктиги, мм

2 000–3 500

Линтель, мм

150ден баштап

Дубалдар, мм

120ден баштап

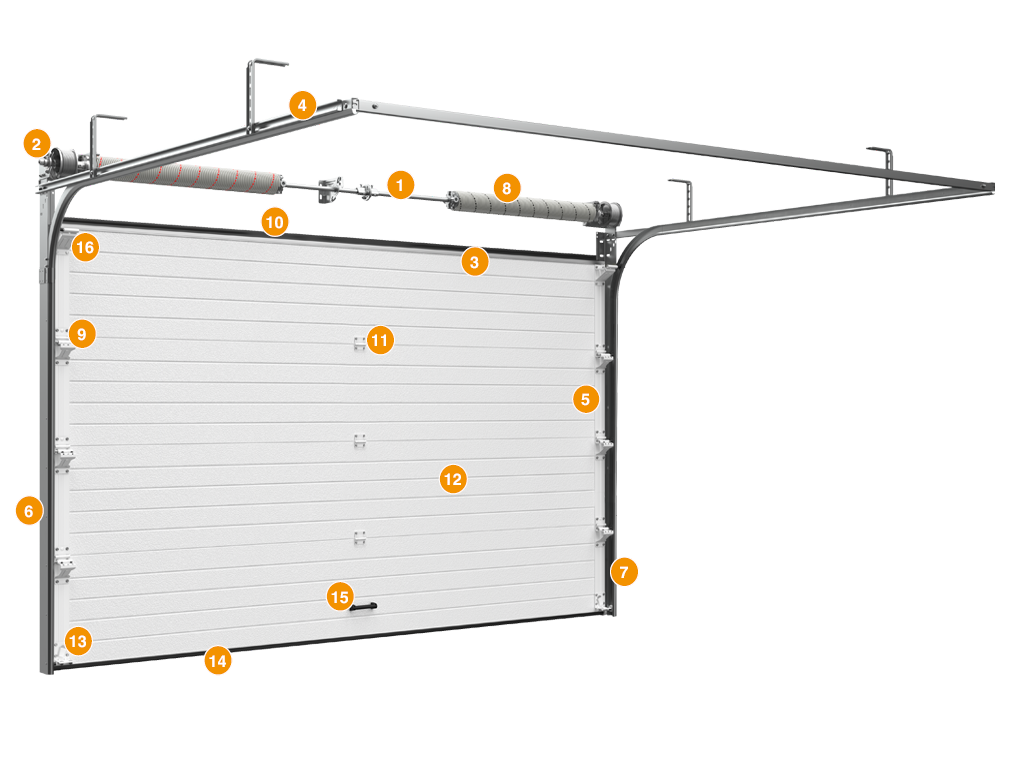

Эшиктин түзүлүшүн теңдештирүү системасы – пружинно-торсиондук механизм (пружиндин үзүлүшүнөн коргоо түзүлүшү – кошумча мүмкүнчүлүк)
Акырыкы П-түрүндөгү таянуу кронштейни
Жогорку профиль
Горизонталдуу багыттоочу
Жакынкы капкак
Мурдаткыч бапкыч
Тик багыттоочу
Торсиондук пружина
Ролик кармагыч жана ролик менен таянуу
Жогорку тыгыздоочу
Шарнир
Сэндвич панелдеринен жасалган эшиктин панелин
Төмөнкү мурдаткыч кронштейн
Төмөнкү тыгыздоочу
Кол кармагыч
Жогорку таянуу ролик кармагыч жана ролик менен

Төмөнкү көтөрүлмө, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 (≥ 260 мм кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша өзгөрөт.
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190га чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммге чейин; 235ке чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммден жогору; 10го чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммге чейин; 70ке чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммден жогору.

Төмөнкү көтөрүлмө, барабан алдыңкы тарапта (RKTN стандарттуу жетелөөчү комплект).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245ке чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммге чейин; 300гө чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммден жогору; 60ка чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммге чейин; 125ке чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммден жогору

Төмөнкү көтөрүлмө, барабан арткы тарапта.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 (≥ 160 мм шыпка орнотулган кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша өзгөрөт
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (кыймылдаткычсыз); 40...60 (шыпка орнотулган кыймылдаткыч менен)

Стандарттуу көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A - 580; R305: A - 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттуу кыйгач көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчтан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5°ке краттуу)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Жарактуу мааниси боюнча h – 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…600
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Кыйгач жогорку көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15…749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330…580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчтан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5°ке бөлүнүүчү)
Q, мм Валдагы айдоо аянты	300

Тик көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	H
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Значение көз каранды дарбазанын өлчөмүнөн, 3 500 × 3 000 мм өлчөмүндөгү дарбаза үчүн көрсөтүлгөн
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Дарбаза капкагынын салмагы, кг/м²	13 – болот панелi, 10,9 – алюминий панелi	Так такы мааниси панелдердин типтик өлчөмүнөн көз каранды, алар дарбазанын конструкциясында колдонулат

1. Каңгаштын мүчөсү багыттоочулар боюнча жылжып турушу керек, ал эми дарбаза өзүн тең салмактуулуктан тышкары, башкача айтканда, анын салмагы пружинанын айлануучу моментинен компенсацияланышы керек.

2. Дарбазаны кол менен ачуу жана жабуу только кол кармоочу менен жүргүзүлөт.

3. Дарбазаны кол менен ачып же жабуу учурунда чоң күч-аракеттерди колдонбоңуз. Кырсыктуу тартыштар тыюу салынат.

4. Дарбаза иштеп жаткан учурда адамдар жана жаныбарлар анын иштөө аймагында болбошу керек.

5. Кыймылдаган дарбазанын мүчөсүнүн астынан өтүү катуу тыюу салынат, анткени бул жаракаттарга алып келиши мүмкүн.

6. Дарбазаны уруп өтүүдөн качыңыз жана анын эркин ачылышы жана жабылышы үчүн бөгөт жасамаңыз.

7. Мүчөнүн кыймылдап жатканда ачкычта сырттан келген нерселер жана таштанды болбошуна көңүл буруңуз. Анын болушу дарбазанын согулушуна жана түйүнтүлүшүнө алып келиши мүмкүн.

8. Багыттоочуларды жана роликтерди булганууга жол бербеңиз, анткени бул кыймылдын жайлыгын бузуп, электрдик кыймылдаткычты жүктөөгө жана иштен чыгарууга алып келиши мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочулар системасы жана секциялык дарбазалардын шиттери катон жана пенопласттан жасалган катуу аралаш упакоўкаларга ээ, алар стретч-пленка менен бекитилген; орнотуу үчүн комплектация гофрокартононун кутусуна орнотулуп, пакеттерленген пленка менен жабылган; бардык упаковкалар заказ боюнча маалыматтарды камтыган, ошондой эле компаниянын логотиби бар маалыматтык наклейкалар менен жабдылган
Состав	Картон беш катмарлуу, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	200гө чейин
Количество в упаковке, шт.	Шиттин упаковкасы – 3төн 5 панелге чейин; Багыттоочулардын упаковкасы – 1 багыттоочу системасы; Комплекттөөчү жабдуулардын упаковкасы – комплектациясы бар гофрокартон кутусу.

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Кошумча сүрөттөмө печать

Сэндвич-панелдерди өндүрүштөн баштап 6 айдан ашпаган убакытка чейин заводдук упаковкада жана тегиз бетке горизонталдуу абалда сактоо сунушталат, жабык типтеги кампаларда же навес астында. Панелдер түз күн нурларынан, атмосфердик жаан-чачындардан жана булгануудан корголуусу керек.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Үстүнөн орнотуу: жетелөөчү системасы проёмдун ички тарабындагы каптал дубалдарга жана жогорку кашаага орнотулат.

Керектүү көрсөткүчтөрдү алуу үчүн рулетка жана курулуш деңгээлин колдонуу жетиштүү. Бардык өлчөмдөр жайдын ичинде жасалышы керек. Ар бир өлчөмдү алууда кеминде үч чекиттен (акыркы ордулардан жана борбордон) өлчөм алуу зарыл.
Н – тешиктин бийиктиги (кыркылуу жерден тешиктин үстүңкү бөлүгүнө чейин болгон аралык).
В – тешиктин кеңдиги (тешиктин солдон оңго чейинки аралык).
h – притолока (тешиктин үстүнкү бөлүгүнө чейин болгону аралыктын бийиктиги) 150 мм баштап.
b1/b2 – сол/оң жактагы жаны аралык (тешиктин тиешелүү четинен тоскоолдугуна чейин болгон аралык) 120 мм баштап.
L – жайдын тереңдиги.
H жана B өлчөмдөрүн алуу учурунда жыйынтык өлчөм катары эң чоң мааниси кабыл алынат.
h, b1, b2 жана L өлчөмдөрүн алуу учурунда жыйынтык өлчөм катары эң кичине мааниси кабыл алынат.
Проемдин жалпы туурасы боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык беттин (каптал дубалдардын жана жогорку кырынын) түзүлүшү так сакталууга тийиш. Жетектөөчү системаны орнотуу үчүн негиздеме конструкциясы монолиттүү жана бекем болушу зарыл. Эгерде мындай негиз жок болсо, кошумча кыркык орнотуу же проемду металл конструкциялар менен калыптандыруу талап кылынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

RSD02 сериясынын секциялык дарбазаларын орнотуу боюнча нускама (жаңы)

PDF

Стандарттык жана бийик көтөрүлүү типтеги секциялык дарбазаларды орнотуу боюнча нускама

PDF

Паспорт «Гараждык секциялык дарбазалар торсиондук механизм менен RSD02»

PDF

Сертификат жоопкерчилиги «Аракеттеги жана курулуштагы дарбазалар»

PDF

Сертификат жоопкерчилиги «Дарбазага комплекттөөчү буюмдар»

PDF

Сертификат жоопкерчилиги «Сэндвич-панелдер»

PDF

Сертификат жоопкерчилиги «Секциялык металл дарбазалар», Беларусь

PDF

Эксперттик жыйынтык, СанПиНге жооп бергендиги

PDF

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар

PDF

DWG

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар, туннелди түзүү

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN, туннелди түзүү

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта, туннелди түзүү

PDF

DWG

RSD02, стандарттык көтөрүлүү

PDF

DWG

RSD02, стандарттык көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, стандарттык көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, бийик көтөрүлүү

PDF

DWG

RSD02, бийик көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, бийик көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен, туннелдин жээги

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен, туннелди түзүү

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, вертикалдуу көтөрүлүү

PDF

DWG

RSD02, вертикалдуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, вертикалдуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, секциялык дарбазада калиткалар жана терезелерди орнотуу (калитка V4ST)

PDF

DWG

RSD02, секциялык дарбазада калиткалар жана терезелерди орнотуу (калитка V5)

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга 10 жылдык кепилдик берилет, сэндвич-панелдердин жана багыттоочу системанын болот профилдеринин сквозной коррозиясынан корголгондугу боюнча.

Жаңы буюмдар

Жаңы сэндвич-панелдердин түстөрү – RAL8017 жана RAL7016, матовый беттик жана «мұз» эффектин түзүүчү текстура.

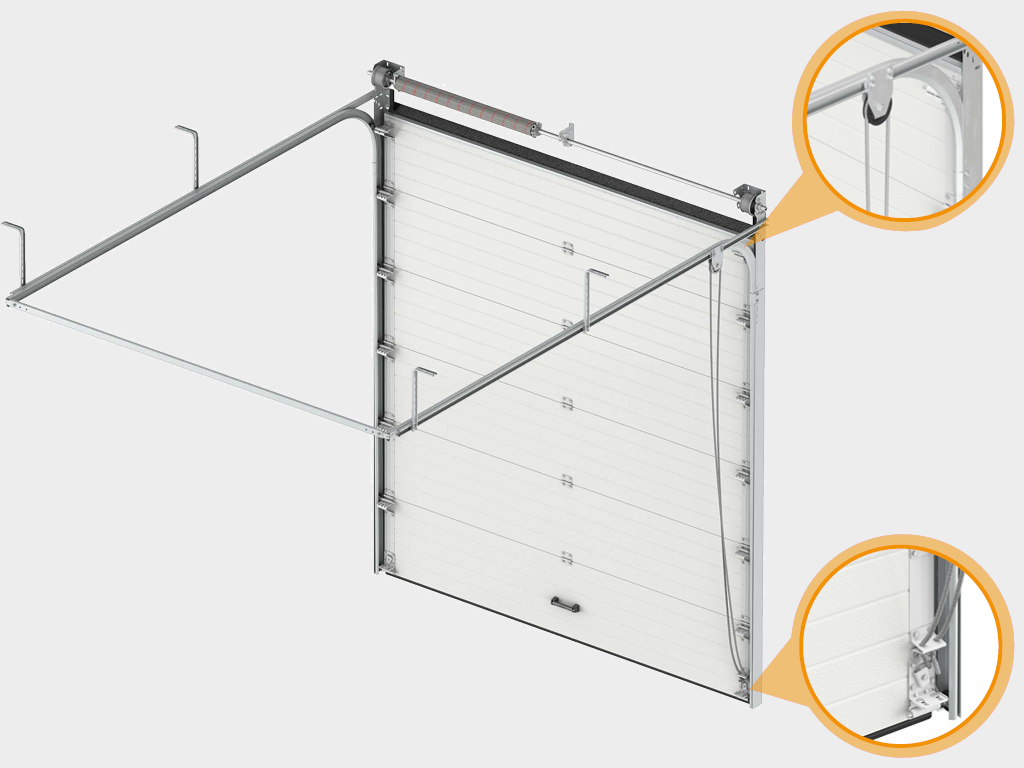

Секциялык дарбазанын мүчөсүн көтөрүү үчүн жаңы система – кол менен иштетилүүчү аркан кыймылдаткычы. Чаӊа дарбазалар үчүн кол менен башкаруу үчүн экономикалык жактан натыйжалуу чечим сунушталууда, кол менен чынжыр кыймылдаткычына караганда.

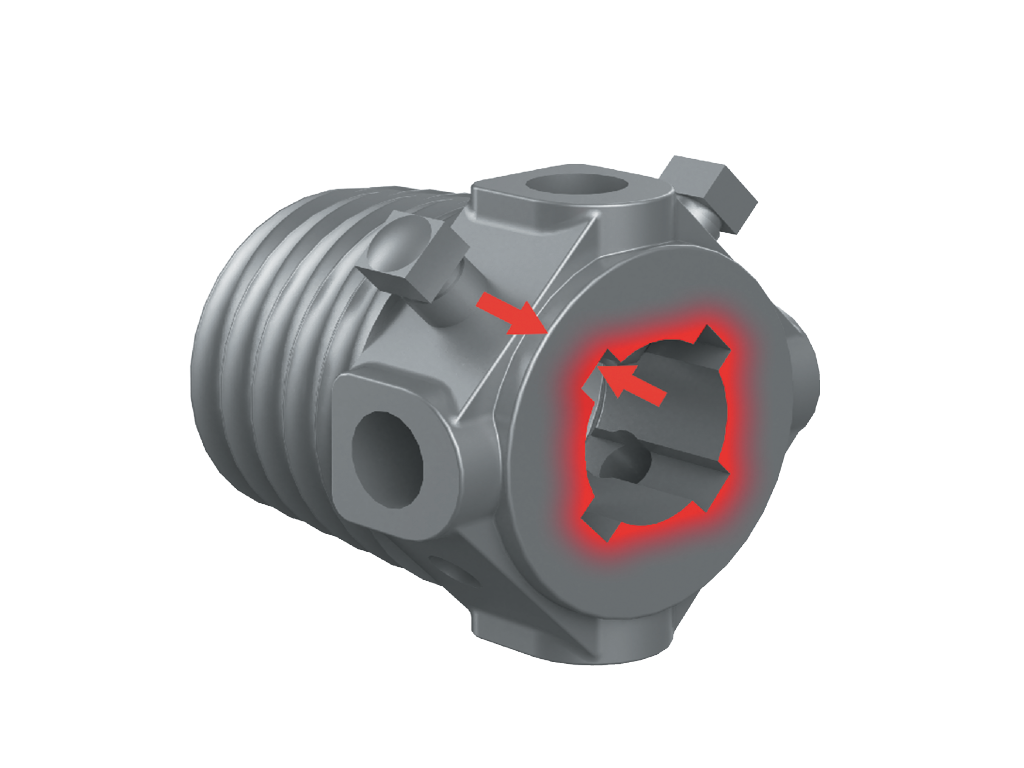

Торсиондук пружинанын кыймылдатуучу бөлүгүнүн Ø50 мм модификациясы – металл сыйымдуулугу жана буюмдун дубал калыңдыгы көбөйтүлдү, төрт тешиктүү тешиктер (орнотуну жеңилдетүү).

Жаңы эки жапыртчалык герметик – жапыртчалардын узундугу жогорулатылып, чыңалуу концентраторлору кошулган.

Дизайн

Панелдердин дизайны

Такта (сырткы бет, болотон жана алюминий панелдери)

Жашыл тилке менен тегиз (сырткы бет, болотон панели)

Кең борбордук тилке (сырткы бет, болотон панели)

Горизонталдуу тилке (сырткы бет, болотон панели)

Филенкалар (сырткы бет, болотон панели)

Толкун (сырткы бет, болотон панели)

Горизонталдуу тилке (ички бет, болотон жана алюминий панелдери)

Беттин түрү

Агач түрүндө (сырткы бет, болотон жана алюминий панелдери)

Тегиз (сырткы бет)

Штукатурка (ички бет, болотон жана алюминий панелдери)

Панелдердин алдыңкы беттеринин түстөрү

RAL 9003 (ак, болотон жана алюминий панелдери)

RAL 9006 (күмүш, болотон панели)

RAL 7004 (күрөң, болотон панели)

RAL 1014 (бежевый, болотон панели)

RAL 6005 (жашыл, болотон панели)

RAL 5005 (көк, болотон панели)

RAL 7016 (антрацит, болотон панели)

RAL 7016 («мороз», болотон панели, кошумча баа)

RAL 3000 (кызыл, болотон панели)

RAL 3005 (бордовый, болотон панели)

RAL 8017 (кызыл-күрөң, болотон жана алюминий панелдери)

RAL 8017 («мороз», болотон панели, кошумча баа)

RAL 7024 (графит, болотон панели)

Алтын дарак (болотон панели, кошумча баа)

Венге (болотон панели, кошумча баа)

Стандартка жатпаган түстөр RAL картасы боюнча (болотон панели, кошумча баа)

Комплектация

Негизги конфигурация

Монтаждоо комплекттери, буюмдун паспорту жана орнотуу боюнча көрсөтмөлөр камтылган атайын куту.

Кошумча жабдуулар

Пружинанын үзілішинен коргоо түзмөгү валды бөгөп, каңдаштын түшүп кетишин алдын алат.

Механикалык лок дарбазанын жабылган абалын бекитүүгө мүмкүнчүлүк берет, ичи жактан да, көчө тарабынан да.

Механикалык штанга дарбазаны ичкериден жабууга мүмкүнчүлүк берет. Жөнөкөй жана ишенимдүү.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

1 100–6 000

Ачылуу бийиктиги, мм

2 000–3 500

Линтель, мм

150ден баштап

Дубалдар, мм

120ден баштап

Дизайн

Эшиктин түзүлүшүн теңдештирүү системасы – пружинно-торсиондук механизм (пружиндин үзүлүшүнөн коргоо түзүлүшү – кошумча мүмкүнчүлүк)
Акырыкы П-түрүндөгү таянуу кронштейни
Жогорку профиль
Горизонталдуу багыттоочу
Жакынкы капкак
Мурдаткыч бапкыч
Тик багыттоочу
Торсиондук пружина
Ролик кармагыч жана ролик менен таянуу
Жогорку тыгыздоочу
Шарнир
Сэндвич панелдеринен жасалган эшиктин панелин
Төмөнкү мурдаткыч кронштейн
Төмөнкү тыгыздоочу
Кол кармагыч
Жогорку таянуу ролик кармагыч жана ролик менен

Стандарттуу дизайн чечимдери

Төмөнкү көтөрүлмө, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 (≥ 260 мм кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша өзгөрөт.
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190га чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммге чейин; 235ке чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммден жогору; 10го чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммге чейин; 70ке чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммден жогору.

Төмөнкү көтөрүлмө, барабан алдыңкы тарапта (RKTN стандарттуу жетелөөчү комплект).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245ке чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммге чейин; 300гө чейин – кыймылдаткычсыз, проёмдун туурасы 4 500 ммден жогору; 60ка чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммге чейин; 125ке чейин – шыпка орнотулган кыймылдаткыч менен, проёмдун туурасы 4 500 ммден жогору

Төмөнкү көтөрүлмө, барабан арткы тарапта.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 (≥ 160 мм шыпка орнотулган кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша өзгөрөт
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (кыймылдаткычсыз); 40...60 (шыпка орнотулган кыймылдаткыч менен)

Стандарттуу көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A - 580; R305: A - 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттуу кыйгач көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчтан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5°ке краттуу)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Жарактуу мааниси боюнча h – 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470…600
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Кыйгач жогорку көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15…749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330…580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчтан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмдөрүнө жана капкактын салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5…65 (5°ке бөлүнүүчү)
Q, мм Валдагы айдоо аянты	300

Тик көтөрүлмө.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	H
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Значение көз каранды дарбазанын өлчөмүнөн, 3 500 × 3 000 мм өлчөмүндөгү дарбаза үчүн көрсөтүлгөн
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	25 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Дарбаза капкагынын салмагы, кг/м²	13 – болот панелi, 10,9 – алюминий панелi	Так такы мааниси панелдердин типтик өлчөмүнөн көз каранды, алар дарбазанын конструкциясында колдонулат

Продукциянын иштөө шарттары

2. Дарбазаны кол менен ачуу жана жабуу только кол кармоочу менен жүргүзүлөт.

4. Дарбаза иштеп жаткан учурда адамдар жана жаныбарлар анын иштөө аймагында болбошу керек.

6. Дарбазаны уруп өтүүдөн качыңыз жана анын эркин ачылышы жана жабылышы үчүн бөгөт жасамаңыз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочулар системасы жана секциялык дарбазалардын шиттери катон жана пенопласттан жасалган катуу аралаш упакоўкаларга ээ, алар стретч-пленка менен бекитилген; орнотуу үчүн комплектация гофрокартононун кутусуна орнотулуп, пакеттерленген пленка менен жабылган; бардык упаковкалар заказ боюнча маалыматтарды камтыган, ошондой эле компаниянын логотиби бар маалыматтык наклейкалар менен жабдылган
Состав	Картон беш катмарлуу, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	200гө чейин
Количество в упаковке, шт.	Шиттин упаковкасы – 3төн 5 панелге чейин; Багыттоочулардын упаковкасы – 1 багыттоочу системасы; Комплекттөөчү жабдуулардын упаковкасы – комплектациясы бар гофрокартон кутусу.

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Керектүү көрсөткүчтөрдү алуу үчүн рулетка жана курулуш деңгээлин колдонуу жетиштүү. Бардык өлчөмдөр жайдын ичинде жасалышы керек. Ар бир өлчөмдү алууда кеминде үч чекиттен (акыркы ордулардан жана борбордон) өлчөм алуу зарыл.
Н – тешиктин бийиктиги (кыркылуу жерден тешиктин үстүңкү бөлүгүнө чейин болгон аралык).
В – тешиктин кеңдиги (тешиктин солдон оңго чейинки аралык).
h – притолока (тешиктин үстүнкү бөлүгүнө чейин болгону аралыктын бийиктиги) 150 мм баштап.
b1/b2 – сол/оң жактагы жаны аралык (тешиктин тиешелүү четинен тоскоолдугуна чейин болгон аралык) 120 мм баштап.
L – жайдын тереңдиги.
H жана B өлчөмдөрүн алуу учурунда жыйынтык өлчөм катары эң чоң мааниси кабыл алынат.
h, b1, b2 жана L өлчөмдөрүн алуу учурунда жыйынтык өлчөм катары эң кичине мааниси кабыл алынат.
Проемдин жалпы туурасы боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык беттин (каптал дубалдардын жана жогорку кырынын) түзүлүшү так сакталууга тийиш. Жетектөөчү системаны орнотуу үчүн негиздеме конструкциясы монолиттүү жана бекем болушу зарыл. Эгерде мындай негиз жок болсо, кошумча кыркык орнотуу же проемду металл конструкциялар менен калыптандыруу талап кылынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

RSD02 сериясынын секциялык дарбазаларын орнотуу боюнча нускама (жаңы)

PDF

Стандарттык жана бийик көтөрүлүү типтеги секциялык дарбазаларды орнотуу боюнча нускама

PDF

Паспорттор жана сертификаттар

Паспорт «Гараждык секциялык дарбазалар торсиондук механизм менен RSD02»

PDF

Сертификат жоопкерчилиги «Аракеттеги жана курулуштагы дарбазалар»

PDF

Сертификат жоопкерчилиги «Дарбазага комплекттөөчү буюмдар»

PDF

Сертификат жоопкерчилиги «Сэндвич-панелдер»

PDF

Сертификат жоопкерчилиги «Секциялык металл дарбазалар», Беларусь

PDF

Эксперттик жыйынтык, СанПиНге жооп бергендиги

PDF

Чиймелер

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар

PDF

DWG

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, эсептелген багыттоочулар, туннелди түзүү

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, стандарттык багыттоочу комплекти RKTN, туннелди түзүү

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта, туннелдин жээги

PDF

DWG

RSD02, төмөн көтөрүлүү, барабан артта, туннелди түзүү

PDF

DWG

RSD02, стандарттык көтөрүлүү

PDF

DWG

RSD02, стандарттык көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, стандарттык көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, стандарттык наклондуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, бийик көтөрүлүү

PDF

DWG

RSD02, бийик көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, бийик көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен, туннелдин жээги

PDF

DWG

RSD02, бийик көтөрүлүү эки эселенген багыттоочу менен, туннелди түзүү

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, бийик наклондуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, вертикалдуу көтөрүлүү

PDF

DWG

RSD02, вертикалдуу көтөрүлүү, туннелдин жээги

PDF

DWG

RSD02, вертикалдуу көтөрүлүү, туннелди түзүү

PDF

DWG

RSD02, секциялык дарбазада калиткалар жана терезелерди орнотуу (калитка V4ST)

PDF

DWG

RSD02, секциялык дарбазада калиткалар жана терезелерди орнотуу (калитка V5)

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

Стальдан жасалган сэндвич-панелдерден түзүлгөн гараждык секциялуу эшиктер, торсиондук механизм менен RSD02
