DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Бул роллставнялар терезелерди, витриналарды жана эшик проемдорун алмаз сатып алуучу салондордо, антиквариат дүкөндөрүндө жана башка корголуучу объектилерде бузулуудан жана жагымсыз аба-ырайынан коргоо үчүн колдонулат. Экструзияланган RHE58M профилдеринен жасалган роллставнялар жогорку эксплуатациялык сапаттарга жана күчтүү өзгөчөлүктөргө ээ.

Зона применения:

Жеке үйлөр жана батирлер

Коопсуздукту камсыздоо, жылуулук жана үн изоляциясын жакшыртуу, комфортту жогорулатуу.

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөн витриналарын, офистин терезелерин жана эшиктерин вандализмден жана уурулуктан коргоо.

монтаж менен заказ берүү

Артыкчылыктар

Бузулууга туруктуу конструкция

Роллеттердин жогорку бузулууга туруктуулугу P3 класстагы экструзияланган профилдердин атайын геометриясы жана күчөтүлгөн багыттоочу элементтер аркылуу камсыздалат, алар полотнону бекем кармап турат.

Ламелдердин чыдамкай бет каптоосу

Полотно профилдери жана башка роллет комплекттери (багыттоочулар жана коробтор) заманбап порошок менен каптоо технологиясы боюнча боёлуп, узак мөөнөттүү эстетикалык көрүнүштү жана күн нурунан коргоону камсыздайт.

Дизайн чечимдеринин көп түрдүүлүгү

Роллет профилдеринин кеңири түстөр палитрасы жана ар кандай түстөгү ламелдерден полотно жыйноо мүмкүнчүлүгү ар кандай архитектуралык стильге ылайыктуу идеалдуу конструкцияны тандоого мүмкүндүк берет.

Энергияны үнөмдөөчү өзгөчөлүктөр

Роллет профилинин эки кабат дубалдары күчтүү шамалдан коргоп, жайдын ичинде ыңгайлуу микроклиматты сактоого жардам берет.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Колдонуу ыңгайлуулугун жогорулатуу үчүн өндүрүүчү автоматтык кыймылдаткычты (опция) жана бир нече механикалык түзмөктөрдү сунуштайт: вал менен башкаруучу кыймылдаткыч, серпилгич-иненциалдык механизм, ошондой эле лента, аркан же корддук кыймылдаткычтар.

Бузулууга туруктуу конструкция

Ламелдердин чыдамкай бет каптоосу

Дизайн чечимдеринин көп түрдүүлүгү

Энергияны үнөмдөөчү өзгөчөлүктөр

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

Терезе тешиктери жана көргөзмө-витриналар үчүн экструзия ыкмасы менен жасалган профилдер

Кошумча түстөр

Негизги түстөр

RHE58M

Инжу ак (RAL 1013)

Ачык піл сөөктүн түсү (RAL 1015)

Боз-беж (RAL 1019)

Кызгылт кочкул кызыл (RAL 3004)

Транспорт кызыл (RAL 3020)

Болот көк (RAL 5011)

Карагай жашыл (RAL 6009)

Ачык боз (RAL 7035)

Шоколад күрөң (RAL 8017)

Боз күрөң (RAL 8019)

Терең кара (RAL 9005)

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бордовый

Күмүш түстүү

Антрацит муар

Комплектация

Базовая комплектация

Дополнительная комплектация

Жыйналган короб. Бул каптал капактар, вал жана капсулалар, кол менен же автоматтык башкаруу механизми менен жабдылган коргоочу коробтун жыйнагы.

Жыйналган полотнодо. Экструддалган профильдон жасалган полотнодо профилдин ажырашына жол бербеген каптал кулпулар бар.

Акыркы профиль жана тыгыч. Акыркы профильге кулпулоо механизмдерин орнотуу мүмкүнчүлүгү бар.

Тыгычтуу багыттоочу профилдердин комплекти. Стандарттуу жана бекемделген багыттоочу профилдердин кеңири тандоосу ар кандай өлчөмдөгү проёмдорго орнотулган роллет системалары үчүн желдин таасирлерин жана бузулууга туруштук берүү талаптарын эске алуу менен профилдерди тандоого мүмкүндүк берет.

Кол менен же автоматтык электропривод.

Комплектация менен короб.

Клавиштүү өчүргүч SWB.

Ачкыч-түймө SWM – электроприводдун башкаруу блогуна ачкычты буруунун жардамы менен башкаруу буйругун берүүчү жабдуу.

CV01 башкаруу блогусу – бир ролетти же ролеттер тобун алыстан башкаруу мүмкүнчүлүгүн камсыз кылат.

SMARTROLL башкаруу блогусу – DoorHan пульттары аркылуу роллеттердин ичке валдуу электроприводдорун алыстан башкарууга арналган.

ROLL1/ROLL2 башкаруу блогдору – DoorHan пульттары менен роллеттердин ичке валдуу электроприводдорун алыстан башкаруу үчүн.

GC2/GC4 топтук башкаруу блогдору. GC2 – бир өчүргүчтөн эки приводду башкаруу үчүн; GC4 – төрт приводду башкаруу үчүн арналган.

Сырттагы радиоприемник DHRE-1 – DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

WI-FI модулу – электроприводдорду зымсыз башкаруу (NO башкаруу сигналы чыгаруу) үчүн.

GSM-модул – мобилдик телефондон сигнал кабыл алуу жана электроприводду ишке киргизүү буйругун берүү үчүн.

T5 пульту – беш ролетти башкаруу үчүн.

TRANSMITTER 4 пульту – төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту – төрт автоматтык түзүлүштү алыстан башкарууга ылайыкташкан.

Коопсуздук фотоэлементтери PHOTOCELL-N – инфракызыл берүүчү жана кабыл алуучу элементтерден турат.

Техникалык мүнөздөмөлөр

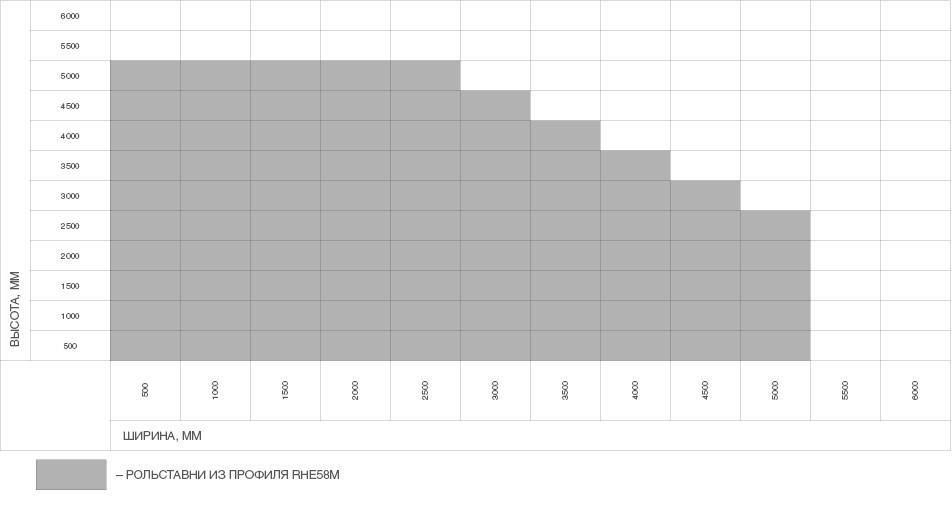

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–5 000

Максимальная площадь полотна, м²

Притолока, мм

180 ден баштап (үстүнөн орнотуу)

Пристенки, мм

65 ден баштап (үстүнөн орнотуу)

Капкак каптал – RK180, RK205, RB230, RK250, RK250S, RK300, RSK300, RK375
Подшипник суппорту – BS100, BS42
Багыттоочу түзүлүш – RU65
3a. Багыттоочу ролик – RU77 (RV77)
Подшипник BR28, BR42
Универсал капсула – KP60, KPU60, KPU70, KPU70S
Октагоналдык вал – RV60, RV70, RV102
Ригелдик шакек – RD60, RD70
Коргоочу куту – RB180, RB205, RSK230, RB250, RB300, RB375
Автоматтык кулпу – RM2, RM3
Ички валга орнотулуучу электропривод
Привод үчүн бекиткич пластина – BU100K
Багыттоочу профиль – RG65MS, RG65S, RG70MS, RG70S
Тыгыч (заглушка) – PB14
Каптал кулпу – SLE58M
Акыркы профиль – RA50EM, RA58KN

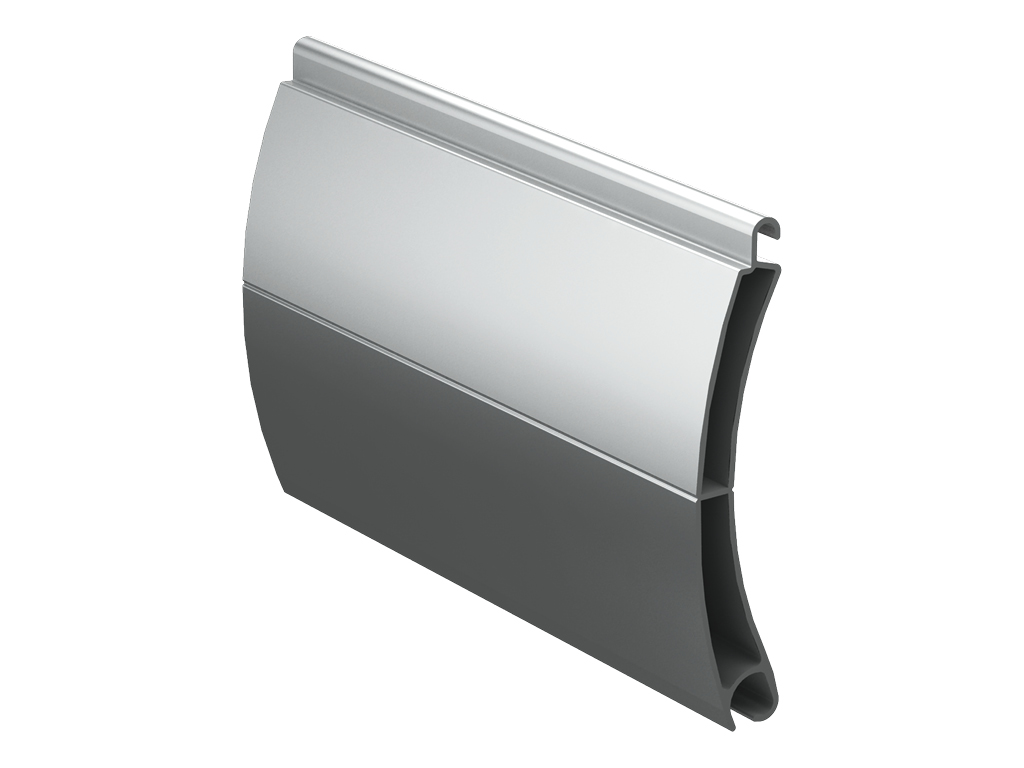

Профиль (полотно) RHE58M
Ачкыч менен өчүргүч (выключатель) – SWM, SWK
Баскычтуу өчүргүч (клавишный выключатель) – SWB, SWH

Кол менен тасмачалык, жипчелик же корддук привод менен роллставналар Жөнөкөй колдонууга ылайыкталган тасмачалык инерциялуу привод ролеттерге орнотулат, полотонун массасы 15 кг чейин болгон учурда. Ролеттин полотосу тасманын тартылышы аркылуу көтөрүлүп-түшүрүлөт. Жипчелик привод ролеттерге орнотулат, полотонун массасы 20 кг чейин болгон учурда. Аны башкаруу жипчени жыйноочу тутканы айландыруу аркылуу жүргүзүлөт. Корддук привод ролеттерди полотонун массасы 40 кг чейин көтөрүүгө мүмкүндүк берет, бекем болоттон жасалган аркан колдонулуп жасалган. Иштөө принциби жипчелик приводго окшош.

Кол менен кривошиптүү привод менен роллставналар Кривошиптүү привод ролеттин полотосу 30 кг чейин болгон учурларда көтөрүүгө мүмкүнчүлүк берет. Кривошипти саат жебеси багытында айлантканда полотно көтөрүлүп, саат жебесине карама-каршы багытта айлантканда түшүрүлөт.

Кайчы-кыймылдаткычтуу пружина механизмдүү роллставналар Кайчы-кыймылдаткычтуу пружина механизми полотосу 60 кг чейин болгон ролеттерде колдонулат. Роллставналарды кол менен оңой көтөрүүгө болот жана роллеттин өз салмагынан улам тез түшөт, анткени полотонун салмагы валга орнотулган торсиондук пружина менен тең салмакталат.

Параметр	Значение	Примечание
	RHE58M
Материал	Алюминий
Вес профиля, кг/(п/м)	0,319
Вес профиля, кг/м²	5,5
Количество ламелей на 1 м высоты полотна, шт.	17
Максимальная ширина полотна, м	5
Максимальная площадь полотна, м²	14

Дуруст орнотулуп, туура пайдаланылган роллставналар ишенимдүүлүк жана узак мөөнөттүү кызматты камсыздайт. Роллставналарды узак убакыт колдонуу үчүн төмөнкү көрсөтмөлөргө баш ийиңиз:

1. Роллставналар жана рольворотторду орнотуу DoorHan концернинин окуудан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү зарыл.

2. Өндүрүмдү орнотуу роллеттерди орнотуу боюнча көрсөтмө жана DoorHan концернинин техникалык документациясына толук ылайык жүргүзүлүшү керек.

3. Роллставналар жумшак, тоскоолдуксуз ачылышы жана жабылышы керек.

4. Конструкцияларды көтөрүү жана түшүрүү үчүн атайын каралган башкаруу шаймандарын гана колдонуңуз.

5. Роллставналарды ачууда 100 Н дан ашык күч колдонбоо сунушталат.

6. Айрыкча чоң өлчөмдөгү конструкциялар (3000×2000 мм ашкан) үчүн роллставна полотносун жарым-жартылай көтөрүү же түшүрүү сунушталбайт.

7.Механикалык кулпулоо же бекиткич колдонулганда, кулпусу жабык учурда полотнону көтөрүүгө тыюу салынат.

8. Кардандык привод колдонулганда, кривошипти 45° бурчта кармоо керек. EN 12453 же 12604 стандарты боюнча кол күчү 390 Нга чейин уруксат берилет. Чоң роллставналарда авариялык кол привод (петля, кардан) жабуу үчүн гана колдонулат.

9. Автоматтык привод колдонулганда, приводго тиркелген колдонмо нускамасына ылайык иш алып баруу зарыл.

10. Балдарды роллставналарды башкаруу шаймандары (түймөлөр, пульттар) жакын келүүсүнө жол берилбесин.

11. Роллставналар ачылып же жабылып жатканда адамдар менен үй жаныбарларынын иш аймагынан алыс болушуна көз салып туруңуз.

12. Конструкция иштеп жатканда анын астында болууга катуу тыюу салынат, анткени жаракат алуу коркунучу бар.

13. Роллставналарга сокку бериштен карманыңыз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

14. Полотно проёмдон жылып жатканда чет жактардагы предметтерди болтурбоңуз, анткени бул конструкцияга зыян келтириши мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле өз алдынча бөлүктөрдү алмаштырууга же жөндөөгө өндүрүүчүнүн консультациясын албастан тыюу салынат (консультация — келип чыккан көйгөйдүн так сүрөттөлүшүн камтыган документалдык кайрылуу).

16. Кышында роллставналардын же рольвороттордун бөлүктөрү муздап калса, полотнону көтөрүп-түшүрүүдөн мурун музду толук чыгаруу үчүн түзүлүштү четинен сабап тазалоо керек. Айрыкча төмөнкү планканын подоконник же пол менен чокулушу таза болушу зарыл.

17. Роллставналарды жылына кеминде бир жолу техникалык тейлөөдөн өткөрүү зарыл.

18. Роллставналарды колдонууга ылайык эмес шартта же өндүрүүчүнүн сунуштаган өлчөмүнөн чоңураак конструкциялардын иштеши үчүн өндүрүүчү жоопкерчилик албайт.

19. Роллставналардын жана рольвороттордун диагностикасы жана оңдоп-түзөөсү квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Роллставналардын таңгактоосу Роллставналар аба көпүрчүк пленкасы жана беш катмарлуу ак картондон таңгакталат; полотносу жана короб аба көпүрчүк пленкасына оролуп, андан соң картон менен оролот жана короб түзүлөт; картон таңгактын үстү эки катмар стретч-пленка менен капталып, компаниянын логотиби бар скотч менен бекитилет.
Высота, мм	180–375
Ширина, мм	180–375
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана туннель проёмдордо, ошондой эле чоң шамал басымы болгон аймактарда рольвороттор RH77 жана RHE84 серияларынын профилдеринен гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Үстүнөн орнотуу. Үстүнөн орнотуу ыкмасы эң көп колдонулат жана анын аткарылышы үчүн проёмдун четтерин (откостторду) татаал даярдоону талап кылбайт, коробка ылайык ниша даярдоого муктаждык жок. Үстүнөн орнотуу түрүндө роллставналар же роликтүү ролеттер проёмдун үстүнө орнотулат, багыттоочу профилдер болсо проёмдун эки тарабында жайгаштырылат. Жабык роллставналар толугу менен проёмду жаап, дубалдын бетине дээрлик бир деңгээлде орун алат.

Ичкери орнотуу, короб сыртка. Ичкери орнотуу роллставналардын бардык элементтерин терезе же эшик проёмунун нишесинде жайгаштырууга мүмкүндүк берет. Ичкери орнотуу учурунда эшиктер жана терезелер орнотуунун карама-каршысы тарапка ачылышы керек.

Ичкери орнотуу, короб ичке. Конструкция проёмдун ичине, короб ичке тарапка орнотулат, андан улам ролеттин полотосу проёмдун деңгээлинде жайгашат.

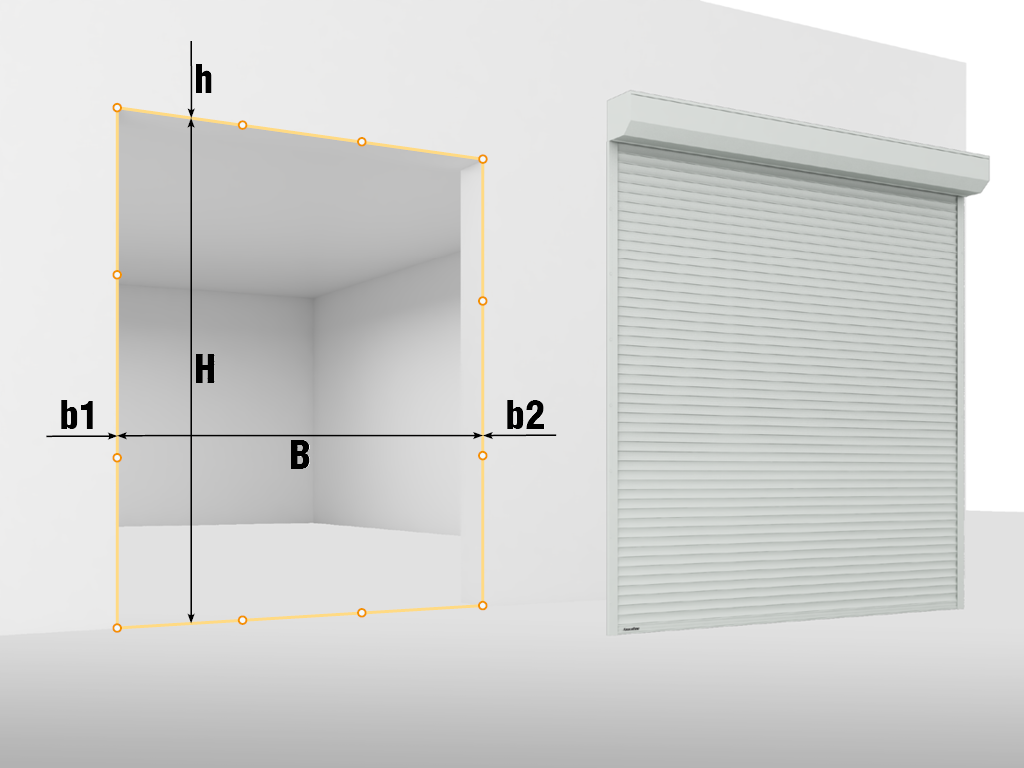

Үстүнөн орнотуу үчүн өлчөм параметрлери: H — тешиктин бийиктиги (макс), мм; B — тешиктин туурасы (макс), мм; h — үстүнкү дубалдын бийиктиги (мин), мм; b1 жана b2 — оң жана сол каптал аралык (мин), мм. Ичкери орнотуу үчүн өлчөм параметрлери: H — тешиктин бийиктиги (мин), мм; B — тешиктин туурасы (мин), мм. Өлчөм алуу үчүн рулетка, курулуш деңгээл өлчөгүч же электрондук өлчөөчү аспаптар колдонулушу керек. Ар бир параметрди жок дегенде үч чекиттен өлчөө сунушталат. Ичкери орнотула турган конструкциялар үчүн проем өлчөнүп жатканда, дубалдардын тегиз эместиги эске алынып, алынган көрсөткүчтөрдү 5–10 ммге азайтуу менен тактоо зарыл.
Даярдалган проемдор төмөнкү талаптарга жооп бериш керек: Проемдор төрт бурчтуу формада болушу зарыл; Проемдун беттери тегиз жана жылмакай болушу керек, штукатурка майда агып кетүүлөрү жана жаракалар болбошу зарыл; Дубал монолиттүү болушу керек, боштуктар жок (бетон, металл, катуу кыш); Эгер кыш боштуктуу болсо, проем металл бурчтук менен корголушу сунушталат; Конструкциялардын чокулушу болгон дубалдардын ички жана сырткы беттери тегиз, чыгып кеткен же чөгүп калган жерлер жок болушу керек; Жумушчу беттердин тик жана горизонталдуу жагынан болгон кемчиликтери метрге 1,5 мм ашпоого тийиш, бирок жалпы 5 ммден көп болбошу керек; диагоналдардын айырмасы 5 ммден ашпашы зарыл.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллставналарды орнотуу боюнча нускамa

PDF

Роллставналарды пайдалануу боюнча нускамa жана кепилдик талон

PDF

Роллет системалары үчүн тейлөө китеби

PDF

«Алюминий профилдеринен жасалган роллставналар» ылайыктуулук сертификаты

PDF

«Алюминий экструзияланган профилдеринен жасалган жалюзи-роллставналар» ылайыктуулук сертификаты

PDF

«Роллставналар» паспортy

PDF

RHE58M экструзияланган профильден жасалган роллставналардын жыйынтык чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концернинин роллет системаларына 1 жылдык ишенимдүүлүк кепилдиги берилет, бул кепилдик изделиени сатып алган күндөн башталат. Климаттык шарттардын, табигый көрүнүштөрдүн, өтө майда катуу бөлүкчөлөрдүн же башка агрессивдүү заттардын таасиринен келип чыккан лак боёк катмарынын бузулушу, эксплуатация учурунда пайда болгон коррозия, сызыктар жана жаракалар үчүн лак боёк катмарынын кепилдиги токтотулат.
