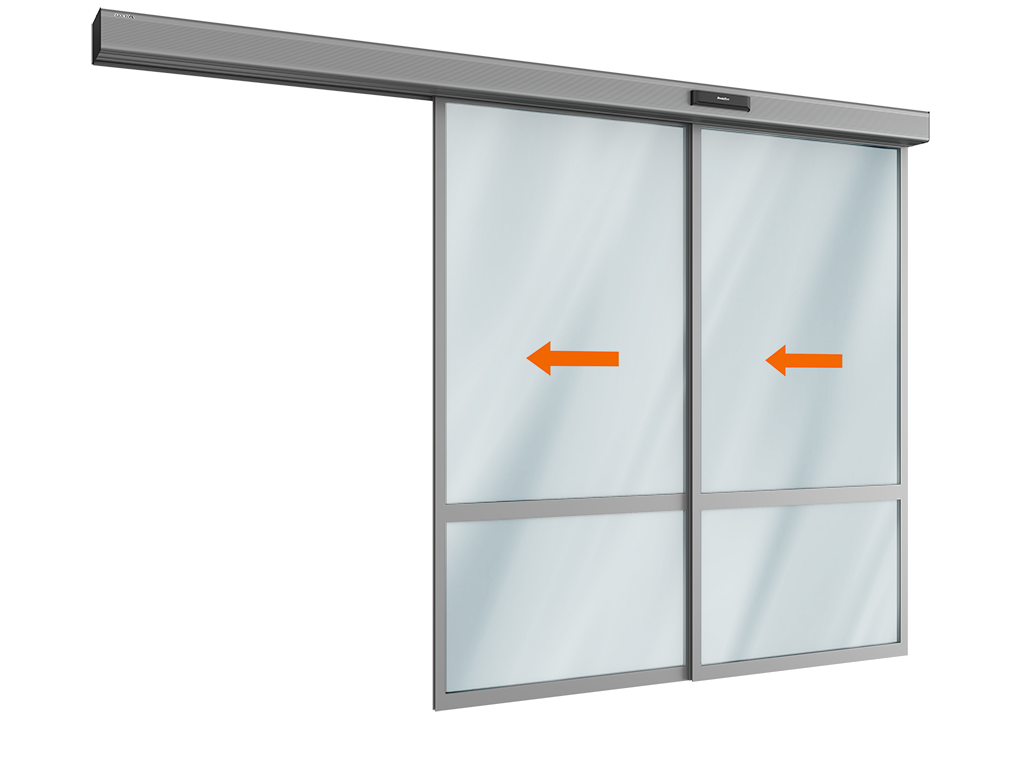

Телескоптук сүрүлмө эшиктин комплектти (эки кыймылдуу лайтканат) AD-SP-TELESCOPE кыймылдаткычы үчүн

Телескоптук сүрүлмө эшик интенсивдүү адамдар агымы бар ар кандай коммерциялык объекттердин кире бериш проемдоруна орнотуу үчүн ылайыкташтырылган, мисалы, соода-көңүл ачуу жана бизнес борборлор, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана турмуштук багыттагы имараттар. Бир тараптуу телескоптук конструкциялар проемдо бир дубал аралыгынын жоктугун жана экинчи тараптын чектелген туурасын чечүүгө жардам берет.
Зона применения:
Медициналык мекемелер
Оорукана жана поликлиникалардын кире бериш топтомдору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, шашылыш жардам бөлүмдөрү.
Соода объекттери
Соода борборлор жана супермаркеттер, тармактык дүкөндөр («Пятёрочка», «Магнит», «Перекрёсток»), үй жанына дүкөндөр жана бутиктер, дарыканалар, салон жана банк бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтомдору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик залдар.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, автовокзалдар, терминалдардын кире бериштери жана күтүү залдары, эвакуациялык чыгыштар жана перрондорго чыгуу.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/түшүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөрмө пункттар.
Артыкчылыктар
Функционалдуулук
Өнүмдү алты режимде пайдалануу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда каалаган маселени чечүүгө шарт түзөт.
Канат толтуруусунун түрдүүлүгү
Канатты 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.
Жеңил чогултуу
Уникалдуу «сухар» туташтыруусу канаттарды чогултуу жана өнүмдү толук монтаждоо убактысын кыйла кыскартат, ошондой эле жарык өтүү аянтын көбөйтөт.
Конструкциялардын жана өндүрүм класстарынын ар түрдүүлүгү
Бул артыкчылык проемдун каалаган түрүнө ылайыктуу оптималдуу конструкцияны тандап алууга шарт түзөт: үстөл жана дубал аралык жок учурда, дубал аралык чектелген (жетишсиз) туурада, же бөлмөдөн башка чыгуу жолдору болбогон учурда.
Жеткиликтүү баа
Металл керектөөнүн азайышы жана профиль системасынын оптималдаштырылышы эсепке алынып, өнүмдүн баасы жеткиликтүү болот.
Функционалдуулук
Өнүмдү алты режимде пайдалануу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда каалаган маселени чечүүгө шарт түзөт.
Канат толтуруусунун түрдүүлүгү
Канатты 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.
Жеңил чогултуу
Уникалдуу «сухар» туташтыруусу канаттарды чогултуу жана өнүмдү толук монтаждоо убактысын кыйла кыскартат, ошондой эле жарык өтүү аянтын көбөйтөт.
Конструкциялардын жана өндүрүм класстарынын ар түрдүүлүгү
Бул артыкчылык проемдун каалаган түрүнө ылайыктуу оптималдуу конструкцияны тандап алууга шарт түзөт: үстөл жана дубал аралык жок учурда, дубал аралык чектелген (жетишсиз) туурада, же бөлмөдөн башка чыгуу жолдору болбогон учурда.
Жеткиликтүү баа
Металл керектөөнүн азайышы жана профиль системасынын оптималдаштырылышы эсепке алынып, өнүмдүн баасы жеткиликтүү болот.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Канаттардын эки тараптуу боёлушу. Ар кандай түрдөгү толтурууларды 8, 9 жана 24 мм калыңдыкта колдонуу мүмкүнчүлүгү
Канаттардын эки тараптуу боёлушу. Ар кандай түрдөгү толтурууларды 8, 9 жана 24 мм калыңдыкта колдонуу мүмкүнчүлүгү
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электр кыймылдаткыч (арт. AD‑01SP)

Электр кыймылдаткыч (арт. AD‑01SP)

Контроллер (арт. AD‑03SP)

Контроллер (арт. AD‑03SP)

Режимдерди дисплей менен которгуч (арт. AD‑08SP)

Режимдерди дисплей менен которгуч (арт. AD‑08SP)

Кыймыл сенсору (арт. AD‑06, 1 шт.)

Кыймыл сенсору (арт. AD‑06, 1 шт.)

Кыймыл жана коопсуздук айкалышкан сенсор (арт. AD‑34, 1 шт.)

Кыймыл жана коопсуздук айкалышкан сенсор (арт. AD‑34, 1 шт.)

Тартуучу ролик (арт. AD‑14SP, 1 шт.)

Тартуучу ролик (арт. AD‑14SP, 1 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында сырткы канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында сырткы канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында ички канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында ички канаттар үчүн каретка комплекттери (4 шт.)

AD‑SP‑TELESCOPE кыймылдаткычында коробдун жан капкактарынын комплекти (арт. AD‑16SPTel, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычында коробдун жан капкактарынын комплекти (арт. AD‑16SPTel, 2 шт.)

Приводдук ремень (арт. AD‑17, 11 м)

Приводдук ремень (арт. AD‑17, 11 м)

* AD‑SP‑TELESCOPE кыймылдаткычында стопор комплекттери (2 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында стопор комплекттери (2 шт.)

Ремень кармагычтардын комплекти (арт. AD‑20SP, 2 шт.)

Ремень кармагычтардын комплекти (арт. AD‑20SP, 2 шт.)

Полдогу төмөнкү багыттоочу (арт. TPP‑001‑32D, 2 шт.)

Полдогу төмөнкү багыттоочу (арт. TPP‑001‑32D, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн короб капкагы менен (арт. AHDS35 2019‑2023)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн короб капкагы менен (арт. AHDS35 2019‑2023)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн рельс уплотнитель менен (арт. AHDS35 2023 c AD‑29TEL, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн рельс уплотнитель менен (арт. AHDS35 2023 c AD‑29TEL, 2 шт.)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 шт.)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 шт.)

Канаттын вертикалдык профили, учунда 30 × 35 мм тешик менен (арт. AHDS35 0106.FREZ)

Канаттын вертикалдык профили, учунда 30 × 35 мм тешик менен (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактардын комплекти (арт. AD‑100KIT, 2 комплект)

Закладной табактардын комплекти (арт. AD‑100KIT, 2 комплект)

AD‑07SP‑TEL — телескоптук эшиктер үчүн электромеханикалык кулпу комплекти (расцепителсиз), уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат.

AD‑07SP‑TEL — телескоптук эшиктер үчүн электромеханикалык кулпу комплекти (расцепителсиз), уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат.

AD‑27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы кубатсыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD‑27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы кубатсыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD‑30 — сымсыз (чычак манжа менен) PUSH баскычы. Эшикти кыймыл сенсору ордуна кол менен байланыштуу башкаруу үчүн колдонулат (баскычты басуу менен эшикти ачуу).

AD‑30 — сымсыз (чычак манжа менен) PUSH баскычы. Эшикти кыймыл сенсору ордуна кол менен байланыштуу башкаруу үчүн колдонулат (баскычты басуу менен эшикти ачуу).

AD‑31 — байланышсыз инфракызыл баскыч. Эшикти кыймыл сенсору ордуна кол менен байланышсыз башкарууга мүмкүнчүлүк берет (1–15 см аралыкта).

AD‑31 — байланышсыз инфракызыл баскыч. Эшикти кыймыл сенсору ордуна кол менен байланышсыз башкарууга мүмкүнчүлүк берет (1–15 см аралыкта).

AD‑32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режим которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк камсыз кылат.

AD‑32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режим которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк камсыз кылат.

AD‑34 — кыймыл жана коопсуздук айкалышкан сенсор. Бир корпуста микротолкундуу кыймыл радары жана проемдогу инфракызыл коопсуздук шторкасын камтыйт.

AD‑34 — кыймыл жана коопсуздук айкалышкан сенсор. Бир корпуста микротолкундуу кыймыл радары жана проемдогу инфракызыл коопсуздук шторкасын камтыйт.

AD‑09 — эшик проемунда коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD‑09 — эшик проемунда коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема, мм
900–3 000
Высота проема, мм
1 700–3 000
Притолока, мм
Кеминде 175
  1. Вертикалдык канат профили
  2. Горизонталдык канат профили
  3. Штапик
  4. 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруу
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Орто уплотнитель

Телескоптук эшик (эки тараптуу).

Телескоптук эшик (эки тараптуу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000
h, мм Высота притолоки Кеминде 175
Бир тараптуу телескоптук эшик (сол жакка ачылыш).

Бир тараптуу телескоптук эшик (сол жакка ачылыш).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000
h, мм Высота притолоки Кеминде 175
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 Жеңилдетилген канат
Максимальная высота, м 3
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир тараптуу/эки тараптуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24/7 иштөө

1. Электр кыймылдаткыч менен эшик коробун имараттын сыртынан, көчө тараптан орнотууга катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу болгону авариялык абалда (электр энергиясы жок болгондо) же текшерүү иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Эшик канаттарын кескин түрдө түртүүгө тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттары ачылып-жабылып жаткан аймакта узак убакыт болбошу керек.

5. Блоктолгон эшикти кол менен күч менен ачууга, канат менен пол ортосуна манжаңызды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарын өтүп бара жатканда соккуга учуратпаңыз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттары жүргөн аймакта чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөгөттөгү буюмдар же таштандылар болбошу керек: алар эшик канаттарынын бурмаланышына, жабылып калышына жана автоматиканын бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жолдорду жана каретка роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, жабылып калышына жана электр кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшиктин канаттары эшик ача-жабуу циклинде багыттоочу рельстин үстүндө жылмакай кыймылдашы керек жана канаттар толук ачылган же жабылган абалга жеткенде мажбурлап тормоз колдонулат.

10. Эшикти фотоэлементтер же ИК-шторка сыяктуу коопсуздук элементтерин орнотпой колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Ағаш поддон, түбүндө көбүк блоктор менен. Профилдер гофр кагазга оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Оралма — бул профилдерди көбүк пленкага ороп, логосу бар скотч менен бекиткен. Бир оралманын салмагы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленкага оролгон профил пакеттери көбүк чөйрөсү бар поддонго жайгаштырылып, скотч менен бекитилет
Кошумча сүрөттөмө печать

Сүрүлмө эшиктерди өз алдынча орнотууга болот же имараттын фасадына же кире бериш топтомуна интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин коробун проемго монтаждоо.
Автоматтык эшиктин коробун проемго монтаждоо.
Телескоптук эшиктин коробун проемго монтаждоо.
Телескоптук эшиктин коробун проемго монтаждоо.
  1. Проемдун параметрлери:
    H — проемдун бийиктиги (таза полдон проемдун жогору жагына чейинки аралык);
    V — проемдун туурасы (сол четтен оң четке чейинки аралык);
    h — проем үстөлүнүн бийиктиги (проемдун жогору жагынан түшпөсүнө чейинки аралык).
    Проем үстөлүн, туурасын жана бийиктигин кеминде эки жерден өлчөө жүргүзүлөт. Жыйынтык өлчөм катары ар дайым эң кичине өлчөм кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана андан кийин ишенимдүү иштешин камсыз кылуу үчүн, имараттын проемун даярдоо зарыл. Проемдин тазалыгына төмөнкү талаптар коюлат:
    Проем тик бурчтуу формада болушу керек.
    Чектөөчү беттердин көрүнүшү тегиз жана жылмакай, штукатурка калдыктары жана жаралар болбошу керек.
    Полдун беттери тегиз, горизонталдуу, чыккындар жана төшөктөрсүз болушу керек. 1 мге 1 мм чейин бурмаланууга жол берилет.
    Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге 1 мм чейин бурмаланууга уруксат берилет.
    Эгер проемдер көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул айырмачылыктарды жоюу зарыл.
    Проем үстөлү жана жан дубалдары бир түстүү (бир деңгээлде) болушу керек.
    Проем чектөөсү негизги конструкция формасында болушу керек: ширетилген түтүк, фасад профили же витраж.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD‑SP кыймылдаткычтуу автоматтык сүрүлмө эшик» инструкциясы

«AD‑SP‑TELESCOPE кыймылдаткычтуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

AD‑34 кыймыл жана коопсуздук сенсорун жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо боюнча талаптар

Автоматтык сүрүлмө эшик / AD‑SP / AD‑SP‑TELESCOPE кыймылдаткычынын паспорту

Алюминий профилине ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Негизги канаттын профилдери жана аксессуарларынын каталогү (архив)

Лайтканаттары бар автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Лайтканаттары бар телескоптук эшиктердин профилдери жана аксессуарларынын каталогү

«Антипаника» автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Кепилдик милдеттенмелери печать

Сатып алуучуга, колдонуу шарттары сакталган учурда, система комплекттөөсүнө жүктөлгөн күндөн тартып 2 жылдык кепилдик берилет.

Жаңы буюмдар
Сымсыз (чычак манжа менен иштөөчү) AD‑30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктордо), ошондой эле кеңсе жана соода жайларында колдонсо болот.

Сымсыз (чычак манжа менен иштөөчү) AD‑30 баскычы эшикти кол менен ачуу үчүн колдонулат жана аны таза бөлмөлөрдө (операциялык жана лабораториялык блоктордо), ошондой эле кеңсе жана соода жайларында колдонсо болот.

AD‑34 сенсору – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл радары жана инфракызыл катышуу шторкасын камтыйт. Сенсор автоматтык сүрүлмө эшикти AD‑SP кыймылдаткычы менен орноткондо коопсуздук фотоэлементтери менен алмаштырылып же бирге иштей алат.

AD‑34 сенсору – айкалышкан типтеги түзүлүш, бир корпуста микротолкундуу кыймыл радары жана инфракызыл катышуу шторкасын камтыйт. Сенсор автоматтык сүрүлмө эшикти AD‑SP кыймылдаткычы менен орноткондо коопсуздук фотоэлементтери менен алмаштырылып же бирге иштей алат.

Дизайн
Толтуруунун дизайны
Канаттардын эки тараптуу боёлушу. Ар кандай түрдөгү толтурууларды 8, 9 жана 24 мм калыңдыкта колдонуу мүмкүнчүлүгү
Канаттардын эки тараптуу боёлушу. Ар кандай түрдөгү толтурууларды 8, 9 жана 24 мм калыңдыкта колдонуу мүмкүнчүлүгү
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электр кыймылдаткыч (арт. AD‑01SP)

Электр кыймылдаткыч (арт. AD‑01SP)

Контроллер (арт. AD‑03SP)

Контроллер (арт. AD‑03SP)

Режимдерди дисплей менен которгуч (арт. AD‑08SP)

Режимдерди дисплей менен которгуч (арт. AD‑08SP)

Кыймыл сенсору (арт. AD‑06, 1 шт.)

Кыймыл сенсору (арт. AD‑06, 1 шт.)

Кыймыл жана коопсуздук айкалышкан сенсор (арт. AD‑34, 1 шт.)

Кыймыл жана коопсуздук айкалышкан сенсор (арт. AD‑34, 1 шт.)

Тартуучу ролик (арт. AD‑14SP, 1 шт.)

Тартуучу ролик (арт. AD‑14SP, 1 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында сырткы канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында сырткы канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында ички канаттар үчүн каретка комплекттери (4 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында ички канаттар үчүн каретка комплекттери (4 шт.)

AD‑SP‑TELESCOPE кыймылдаткычында коробдун жан капкактарынын комплекти (арт. AD‑16SPTel, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычында коробдун жан капкактарынын комплекти (арт. AD‑16SPTel, 2 шт.)

Приводдук ремень (арт. AD‑17, 11 м)

Приводдук ремень (арт. AD‑17, 11 м)

* AD‑SP‑TELESCOPE кыймылдаткычында стопор комплекттери (2 шт.)

* AD‑SP‑TELESCOPE кыймылдаткычында стопор комплекттери (2 шт.)

Ремень кармагычтардын комплекти (арт. AD‑20SP, 2 шт.)

Ремень кармагычтардын комплекти (арт. AD‑20SP, 2 шт.)

Полдогу төмөнкү багыттоочу (арт. TPP‑001‑32D, 2 шт.)

Полдогу төмөнкү багыттоочу (арт. TPP‑001‑32D, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн короб капкагы менен (арт. AHDS35 2019‑2023)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн короб капкагы менен (арт. AHDS35 2019‑2023)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн рельс уплотнитель менен (арт. AHDS35 2023 c AD‑29TEL, 2 шт.)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн рельс уплотнитель менен (арт. AHDS35 2023 c AD‑29TEL, 2 шт.)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 шт.)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 шт.)

Канаттын вертикалдык профили, учунда 30 × 35 мм тешик менен (арт. AHDS35 0106.FREZ)

Канаттын вертикалдык профили, учунда 30 × 35 мм тешик менен (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактардын комплекти (арт. AD‑100KIT, 2 комплект)

Закладной табактардын комплекти (арт. AD‑100KIT, 2 комплект)

Дополнительная комплектация
AD‑07SP‑TEL — телескоптук эшиктер үчүн электромеханикалык кулпу комплекти (расцепителсиз), уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат.

AD‑07SP‑TEL — телескоптук эшиктер үчүн электромеханикалык кулпу комплекти (расцепителсиз), уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат.

AD‑27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы кубатсыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD‑27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшикти тышкы кубатсыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүгө мүмкүнчүлүк берет.

AD‑30 — сымсыз (чычак манжа менен) PUSH баскычы. Эшикти кыймыл сенсору ордуна кол менен байланыштуу башкаруу үчүн колдонулат (баскычты басуу менен эшикти ачуу).

AD‑30 — сымсыз (чычак манжа менен) PUSH баскычы. Эшикти кыймыл сенсору ордуна кол менен байланыштуу башкаруу үчүн колдонулат (баскычты басуу менен эшикти ачуу).

AD‑31 — байланышсыз инфракызыл баскыч. Эшикти кыймыл сенсору ордуна кол менен байланышсыз башкарууга мүмкүнчүлүк берет (1–15 см аралыкта).

AD‑31 — байланышсыз инфракызыл баскыч. Эшикти кыймыл сенсору ордуна кол менен байланышсыз башкарууга мүмкүнчүлүк берет (1–15 см аралыкта).

AD‑32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режим которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк камсыз кылат.

AD‑32 — ачкыч менен иштөө режимдерин которгуч (5 режим). Дисплей менен режим которгучтун ордуна колдонулуп, эшикти башкарууга чектелген мүмкүнчүлүк камсыз кылат.

AD‑34 — кыймыл жана коопсуздук айкалышкан сенсор. Бир корпуста микротолкундуу кыймыл радары жана проемдогу инфракызыл коопсуздук шторкасын камтыйт.

AD‑34 — кыймыл жана коопсуздук айкалышкан сенсор. Бир корпуста микротолкундуу кыймыл радары жана проемдогу инфракызыл коопсуздук шторкасын камтыйт.

AD‑09 — эшик проемунда коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD‑09 — эшик проемунда коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина проема, мм
900–3 000
Высота проема, мм
1 700–3 000
Притолока, мм
Кеминде 175
Конструкция
  1. Вертикалдык канат профили
  2. Горизонталдык канат профили
  3. Штапик
  4. 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруу
  5. Ички уплотнитель
  6. Сырткы уплотнитель
  7. Орто уплотнитель
Стандартные конструктивные решения

Телескоптук эшик (эки тараптуу).

Телескоптук эшик (эки тараптуу).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000
h, мм Высота притолоки Кеминде 175
Бир тараптуу телескоптук эшик (сол жакка ачылыш).

Бир тараптуу телескоптук эшик (сол жакка ачылыш).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000
h, мм Высота притолоки Кеминде 175
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8, 9 же 24 Жеңилдетилген канат
Максимальная высота, м 3
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир тараптуу/эки тараптуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, 24/7 иштөө
Условия эксплуатации продукции

1. Электр кыймылдаткыч менен эшик коробун имараттын сыртынан, көчө тараптан орнотууга катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу болгону авариялык абалда (электр энергиясы жок болгондо) же текшерүү иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда чоң күч колдонбоңуз. Эшик канаттарын кескин түрдө түртүүгө тыюу салынат.

4. Балдар жана жаныбарлар эшик канаттары ачылып-жабылып жаткан аймакта узак убакыт болбошу керек.

5. Блоктолгон эшикти кол менен күч менен ачууга, канат менен пол ортосуна манжаңызды же башка буюмдарды салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарын өтүп бара жатканда соккуга учуратпаңыз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшик канаттары жүргөн аймакта чуркоо же токтоп турууга тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда бөгөттөгү буюмдар же таштандылар болбошу керек: алар эшик канаттарынын бурмаланышына, жабылып калышына жана автоматиканын бузулушуна алып келиши мүмкүн.

8. Полдогу багыттоочу жолдорду жана каретка роликтерин кирдетпеңиз, анткени бул канаттардын жылмакай кыймылына тоскоол болуп, жабылып калышына жана электр кыймылдаткычтын бузулушуна алып келиши мүмкүн.

9. Автоматтык эшиктин канаттары эшик ача-жабуу циклинде багыттоочу рельстин үстүндө жылмакай кыймылдашы керек жана канаттар толук ачылган же жабылган абалга жеткенде мажбурлап тормоз колдонулат.

10. Эшикти фотоэлементтер же ИК-шторка сыяктуу коопсуздук элементтерин орнотпой колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Ағаш поддон, түбүндө көбүк блоктор менен. Профилдер гофр кагазга оролуп, ПП тасма менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Оралма — бул профилдерди көбүк пленкага ороп, логосу бар скотч менен бекиткен. Бир оралманын салмагы 35 кг ашпайт
Упаковка на палету Характеристики упаковки
Көбүк пленкага оролгон профил пакеттери көбүк чөйрөсү бар поддонго жайгаштырылып, скотч менен бекитилет
Кошумча сүрөттөмө

Сүрүлмө эшиктерди өз алдынча орнотууга болот же имараттын фасадына же кире бериш топтомуна интеграциялоого мүмкүн.

Орнотуу
Способы монтажа
Автоматтык эшиктин коробун проемго монтаждоо.
Автоматтык эшиктин коробун проемго монтаждоо.
Телескоптук эшиктин коробун проемго монтаждоо.
Телескоптук эшиктин коробун проемго монтаждоо.
Подготовка строительного объекта
  1. Проемдун параметрлери:
    H — проемдун бийиктиги (таза полдон проемдун жогору жагына чейинки аралык);
    V — проемдун туурасы (сол четтен оң четке чейинки аралык);
    h — проем үстөлүнүн бийиктиги (проемдун жогору жагынан түшпөсүнө чейинки аралык).
    Проем үстөлүн, туурасын жана бийиктигин кеминде эки жерден өлчөө жүргүзүлөт. Жыйынтык өлчөм катары ар дайым эң кичине өлчөм кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана андан кийин ишенимдүү иштешин камсыз кылуу үчүн, имараттын проемун даярдоо зарыл. Проемдин тазалыгына төмөнкү талаптар коюлат:
    Проем тик бурчтуу формада болушу керек.
    Чектөөчү беттердин көрүнүшү тегиз жана жылмакай, штукатурка калдыктары жана жаралар болбошу керек.
    Полдун беттери тегиз, горизонталдуу, чыккындар жана төшөктөрсүз болушу керек. 1 мге 1 мм чейин бурмаланууга жол берилет.
    Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге 1 мм чейин бурмаланууга уруксат берилет.
    Эгер проемдер көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул айырмачылыктарды жоюу зарыл.
    Проем үстөлү жана жан дубалдары бир түстүү (бир деңгээлде) болушу керек.
    Проем чектөөсү негизги конструкция формасында болушу керек: ширетилген түтүк, фасад профили же витраж.
Кепилдик милдеттенмелери

Сатып алуучуга, колдонуу шарттары сакталган учурда, система комплекттөөсүнө жүктөлгөн күндөн тартып 2 жылдык кепилдик берилет.

Документация
Инструкции

«AD‑SP кыймылдаткычтуу автоматтык сүрүлмө эшик» инструкциясы

«AD‑SP‑TELESCOPE кыймылдаткычтуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин канаттарын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

AD‑34 кыймыл жана коопсуздук сенсорун жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо боюнча талаптар

Паспорта и сертификаты

Автоматтык сүрүлмө эшик / AD‑SP / AD‑SP‑TELESCOPE кыймылдаткычынын паспорту

Алюминий профилине ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Чертежи

Негизги канаттын профилдери жана аксессуарларынын каталогү (архив)

Лайтканаттары бар автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Лайтканаттары бар телескоптук эшиктердин профилдери жана аксессуарларынын каталогү

«Антипаника» автоматтык эшиктердин профилдери жана аксессуарларынын каталогү

Буйрутма бериңиз
