DoorHan болот эшиктери — жогорку сапаттагы кире берилүүчү эшиктерди мыкты баада сатып ал

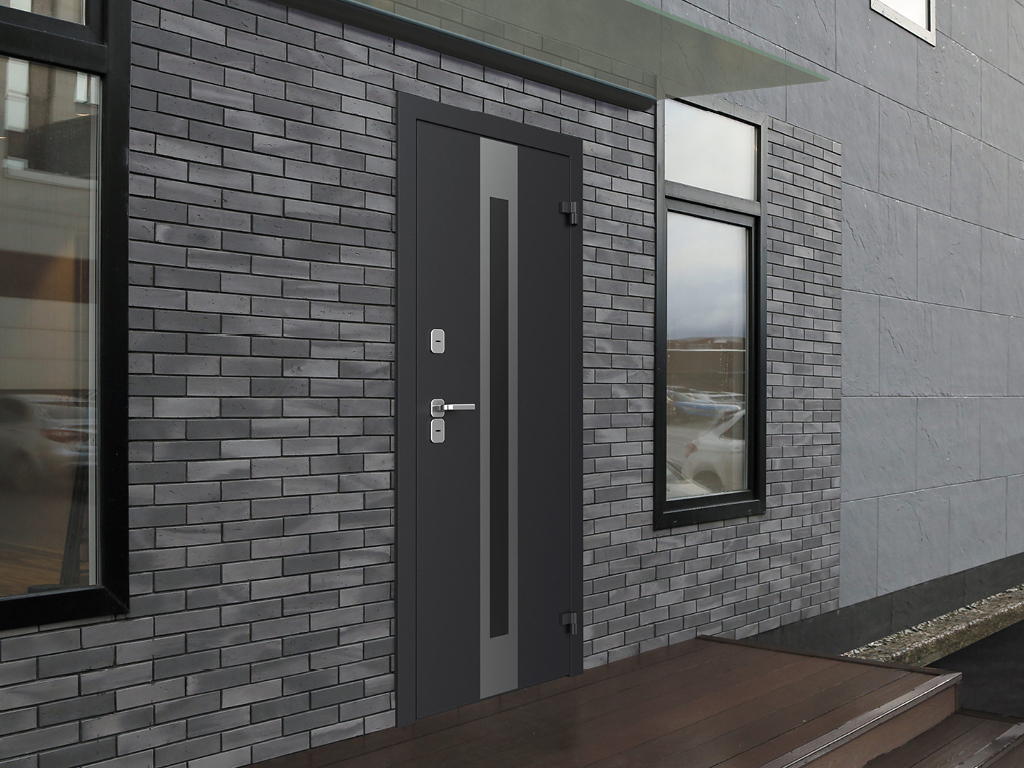

Алюминий «ТЕРМО» эшиги жеке үй чарбаларында сырткы кире бериш эшик катары колдонулат. Бул моделдин айырмалоочу өзгөчөлүгү-алюминий рамкасындагы «чынчыл» термикалык тыныгуу жана айнек толтурулган полиамид термикалык бириктиргичтери менен чындап жылуу дизайн. Желенин боштуксуз монолиттүү Пу көбүгү менен толтурулушу жана үч пломба схемасы да ишенимдүү термикалык тоскоолдукка өбөлгө түзөт. Эшиктин сырты вандалга каршы порошок менен капталган, ал эми ички жасалгасы «жыгач» түстөрүндө кооздолгон МДФ панели менен капталган.

Зона применения:

Турак жай имараттары

Көп кабаттуу үйлөр, жеке үйлөр жана коттедждер.

Коммерциялык жайлар

Кеңселерде, дүкөндөрдө, Коммерциялык имараттарда.

монтаж менен заказ берүү

Артыкчылыктар

Жылуу эшик

«ТЕРМО» эшиктери жеке үй чарбаларында сырткы кире бериш эшиктер катары колдонулушу мүмкүн, анткени алардын дизайны чындап жылуу, алюминий рамкасында "чынчыл" жылуулук тыныгуусу жана айнек толтурулган полиамид термикалык слайддары бар.

Патенттелген өндүрүш технологиясы

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Жогорку бышык эшик жалбырагы

Эшик жалбырагынын алкагы алюминий профилдеринин термикалык тыныгуу тутумунан жасалган. Пу көбүк желе толтуруу катары колдонулат, толтуруу кубаттуулугу – 108 мм.

Ишенимдүү камтуу

Кенептин сырты вандалга каршы порошок менен капталган, ал эми ички бети "жыгачка окшош"түстөгү декоративдүү таасири бар МДФ панели менен капталган.

Өркүндөтүлгөн базалык жабдуу

Негизги топтомго диаметри 16 мм болгон эки BORDER кулпусу, төрт бурчтуу розеткадагы жазгы жүктөлгөн туткалар топтому жана "түнкү күзөт"дарбазасы клапаны кирет.

Продукциянын жогорку сапаты

Улуттук стандартты иштеп чыгуучудан ГОСТ 31173-2016 «Болот эшик блоктору. Техникалык шарттар».

Жылуу эшик

Патенттелген өндүрүш технологиясы

Эшик полотносу мырышталган болоттон жасалган технология боюнча-ширетилген муундар жок.

Жогорку бышык эшик жалбырагы

Ишенимдүү камтуу

Өркүндөтүлгөн базалык жабдуу

Продукциянын жогорку сапаты

Улуттук стандартты иштеп чыгуучудан ГОСТ 31173-2016 «Болот эшик блоктору. Техникалык шарттар».

Дизайн

СЫРТЫНАН ПОЛОТНОНУН ДИЗАЙНЫ

КЕНЕП ДИЗАЙНЫ ИЧИНЕН

АТКАРУУ ПАРАМЕТРЛЕРИ

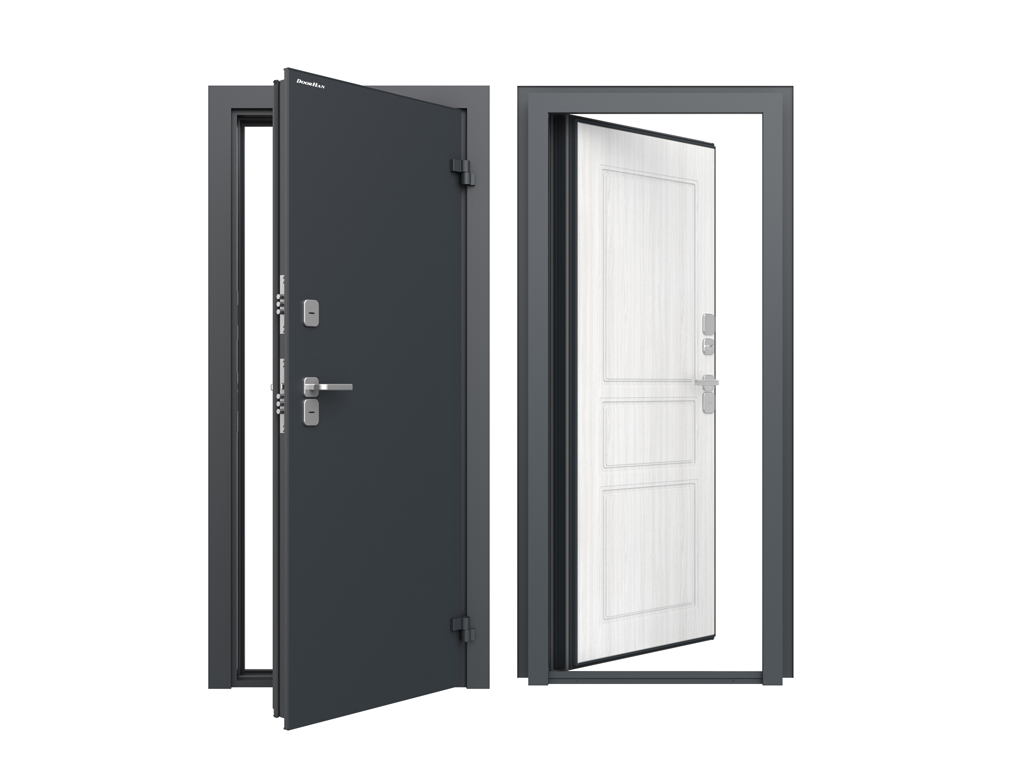

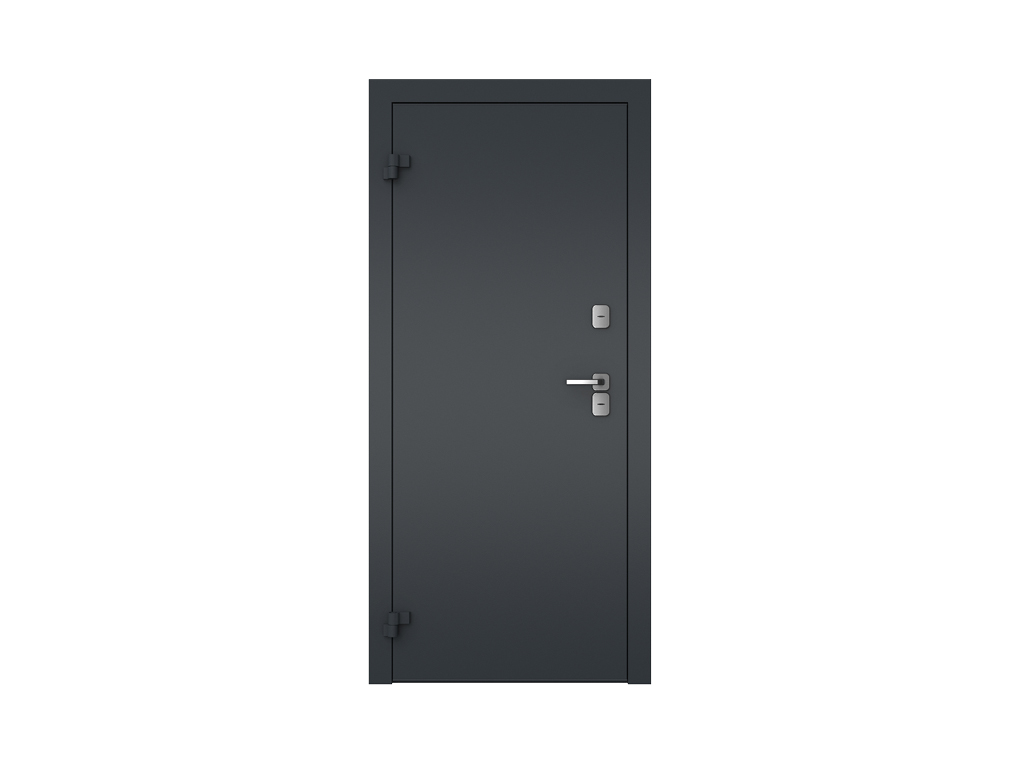

Порошок боек каптоо, 7016 (антрацит)

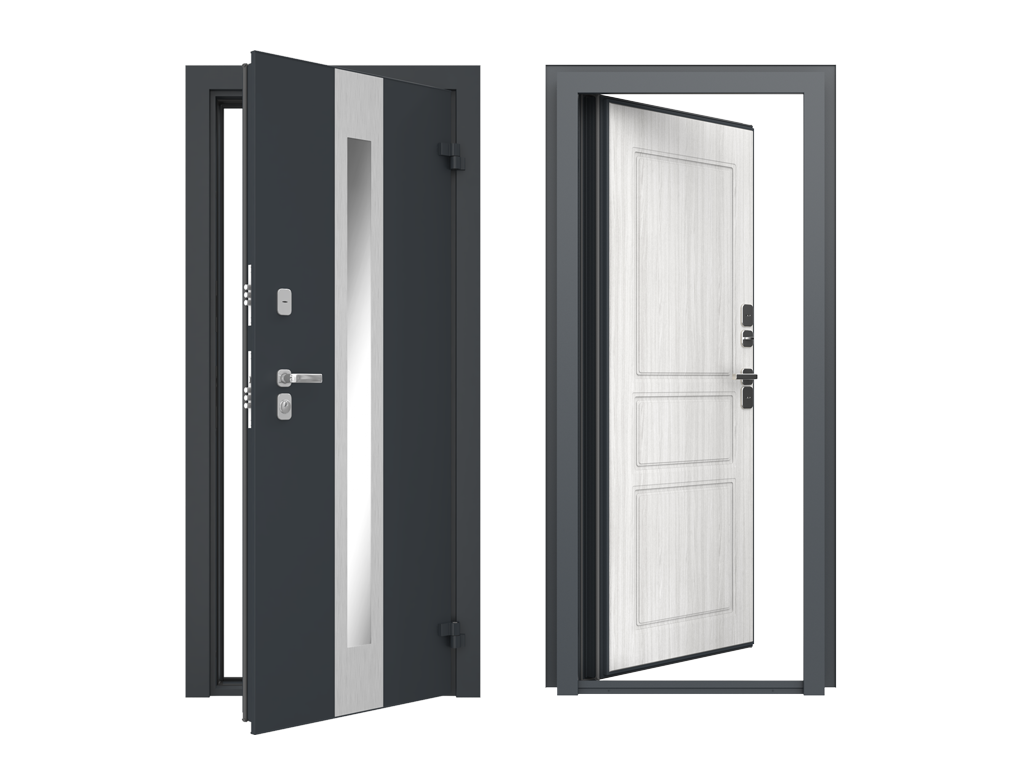

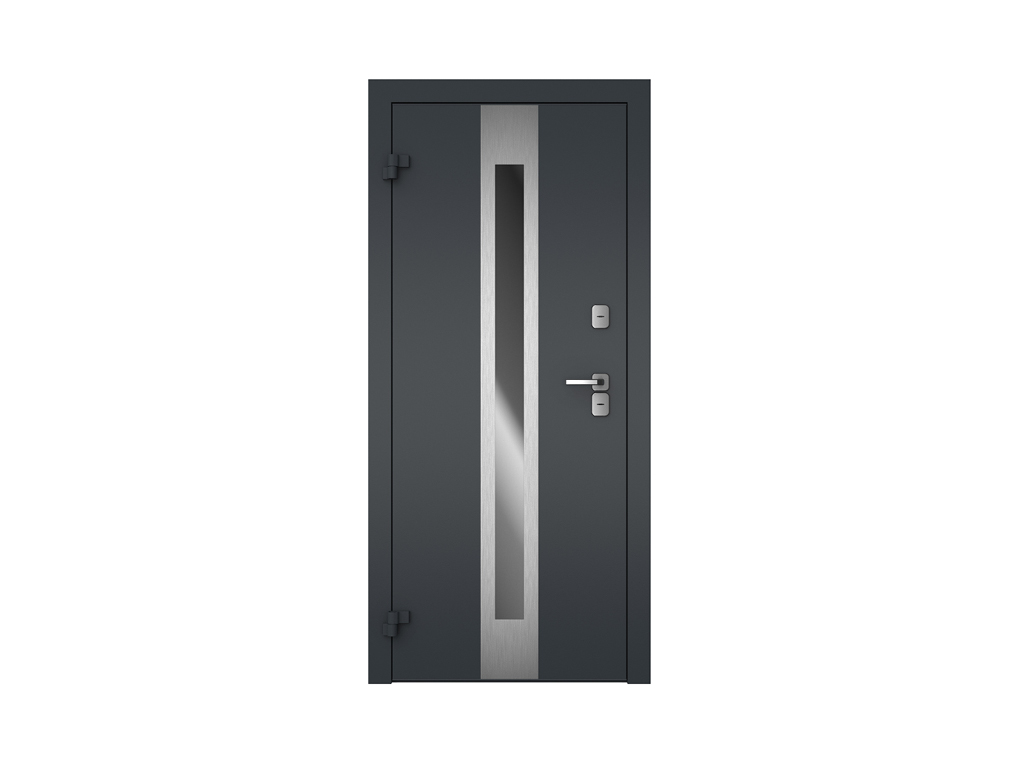

Порошок боек менен каптоо, 7016 (антрацит) айнек менен кооз алюминий алкакта

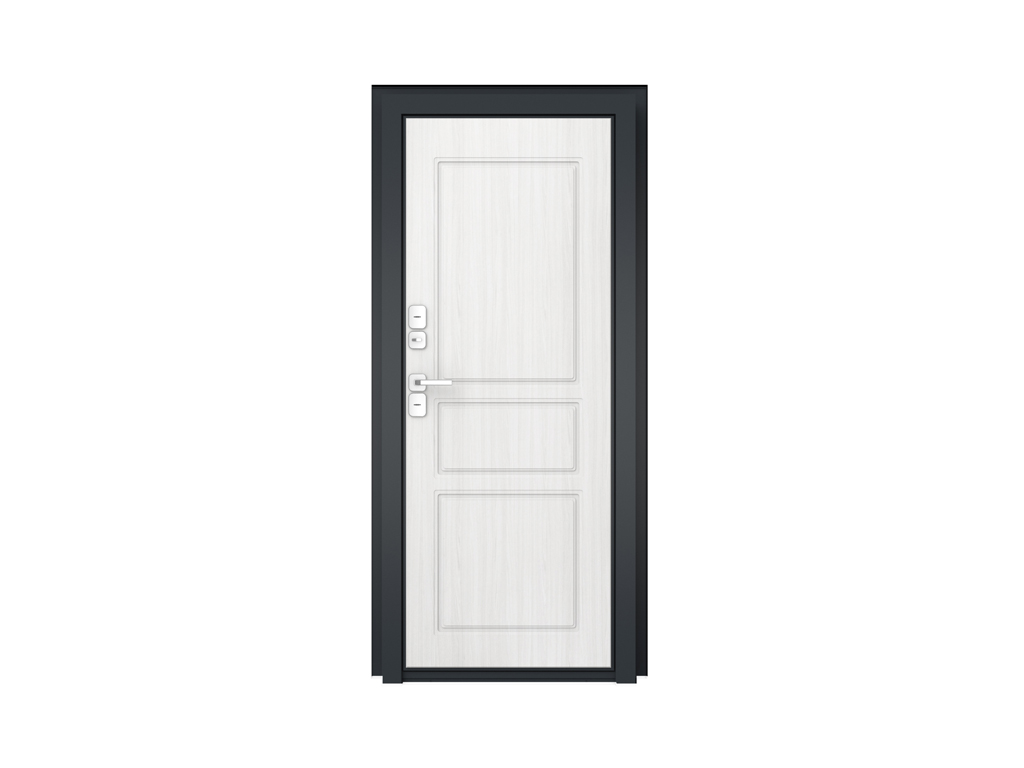

Түсү «эмен ак», фрезерлөө «квадрат классик», Рама — RAL 7016

Комплектация

Базовая комплектация

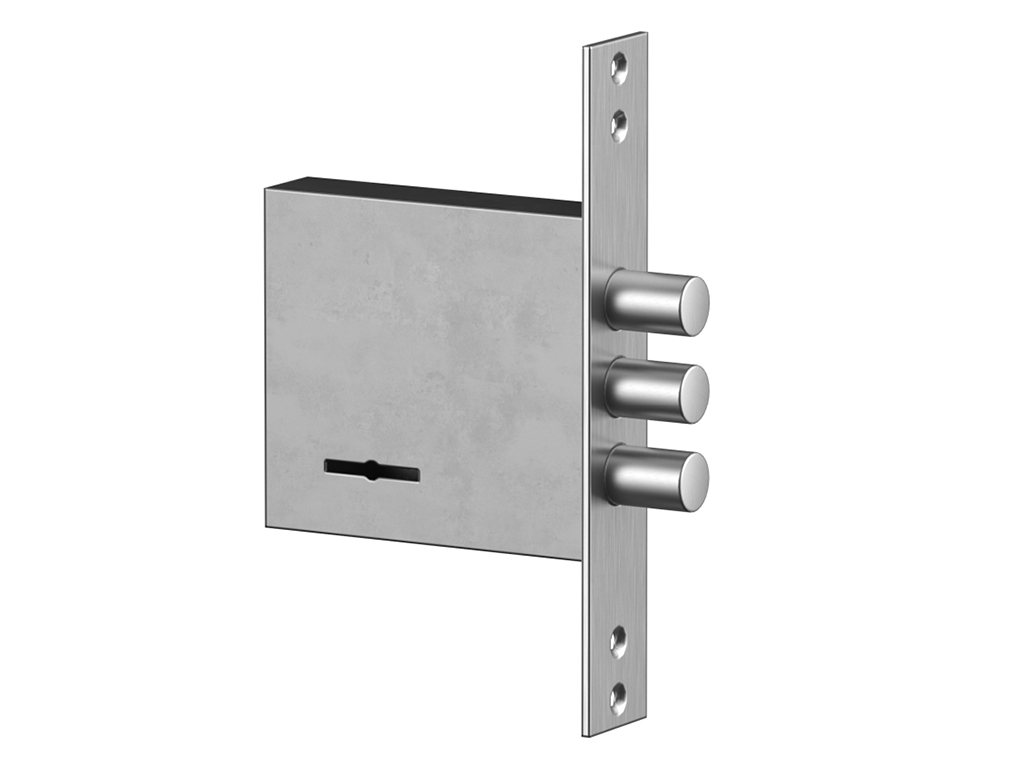

Сепили верхний сувальдный BORDER (87346) 8-6 Э, ригель 16 мм.

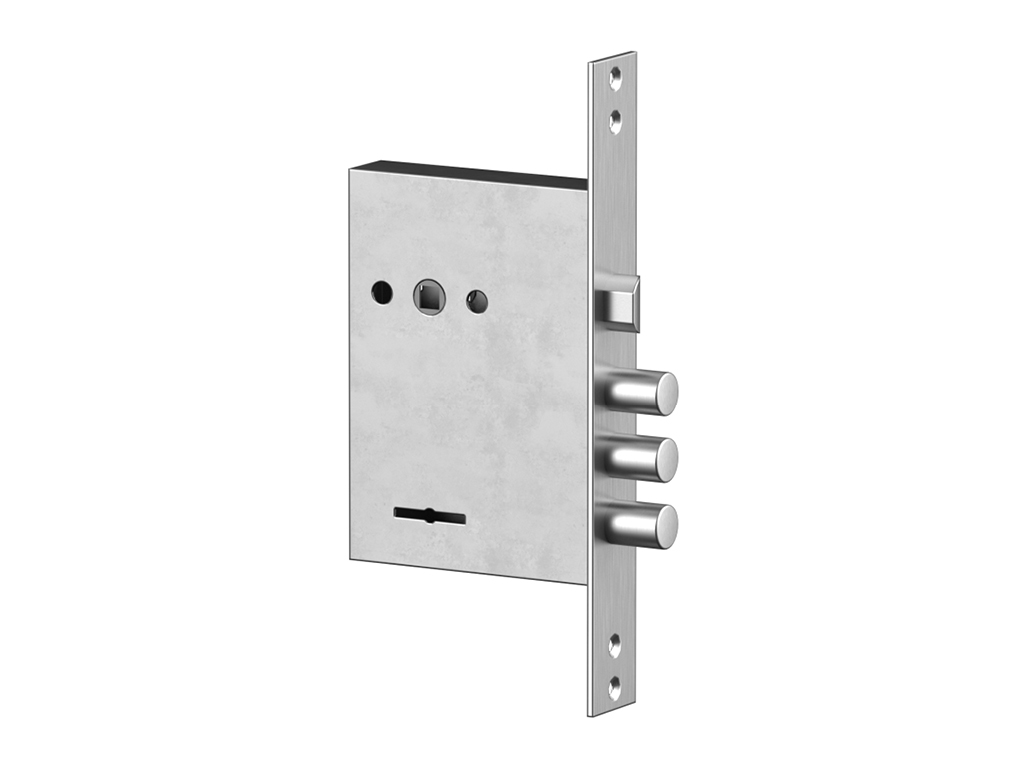

Сепили нижний сувальдный BORDER (87348) 9-6 Э, ригель 16 мм.

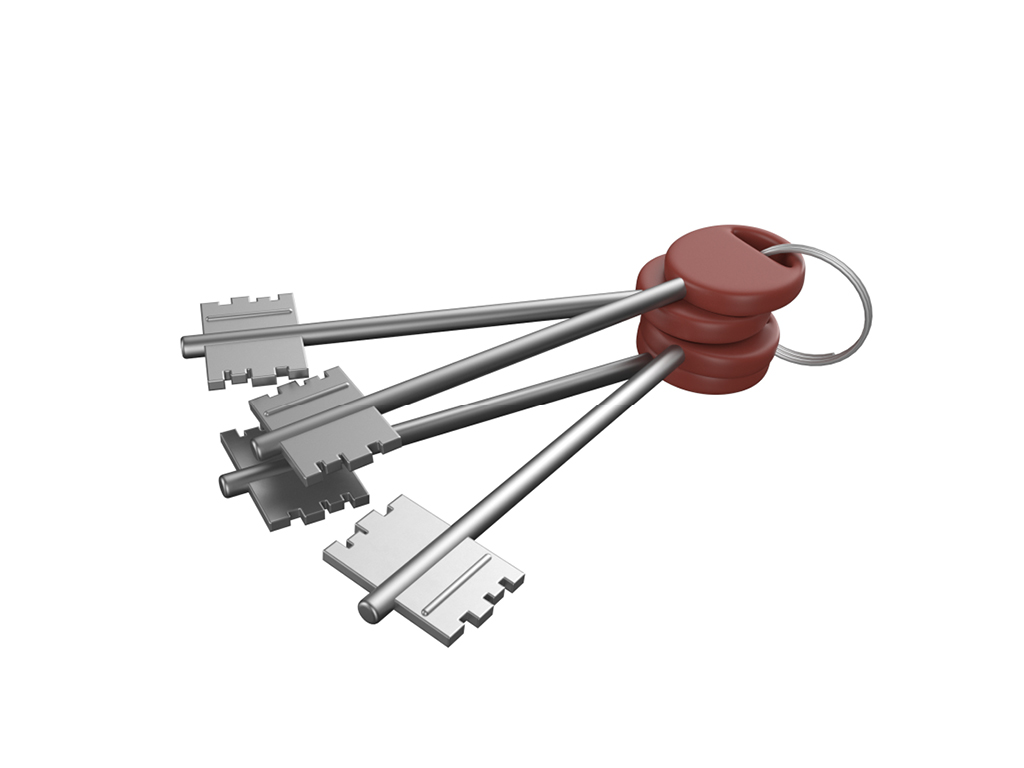

Сувальд кулпуларынын ачкычтары камтылган.

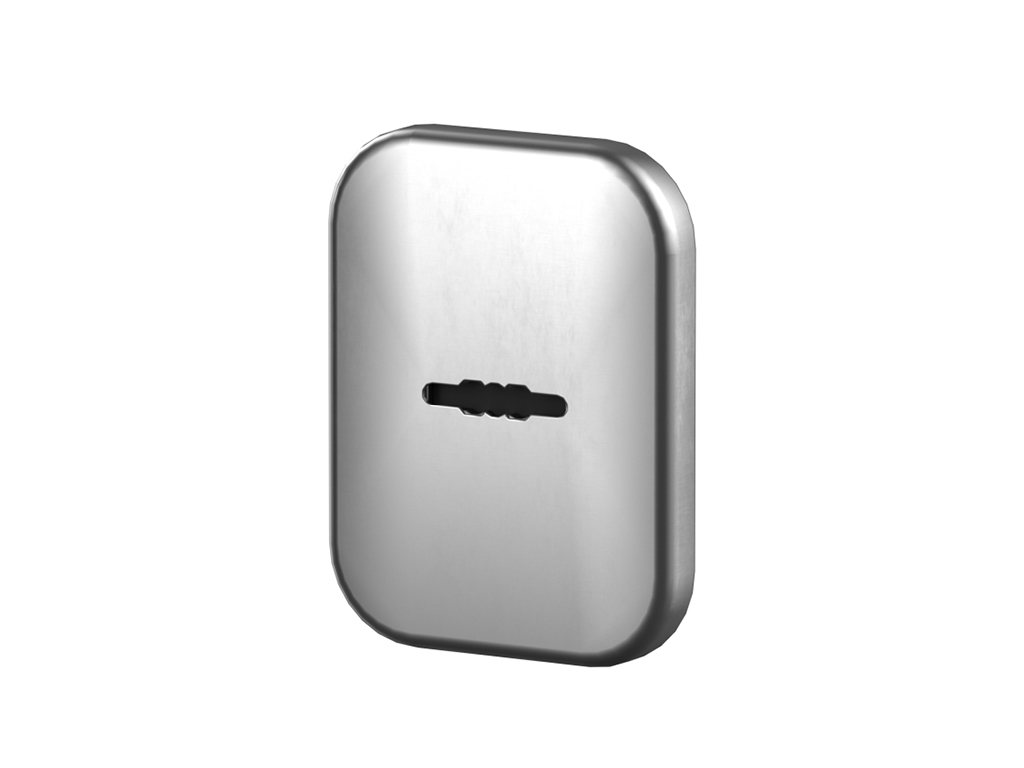

Сувальд кулпусунун чарчы декоративдик катмары, жашырылган тиркеме менен.

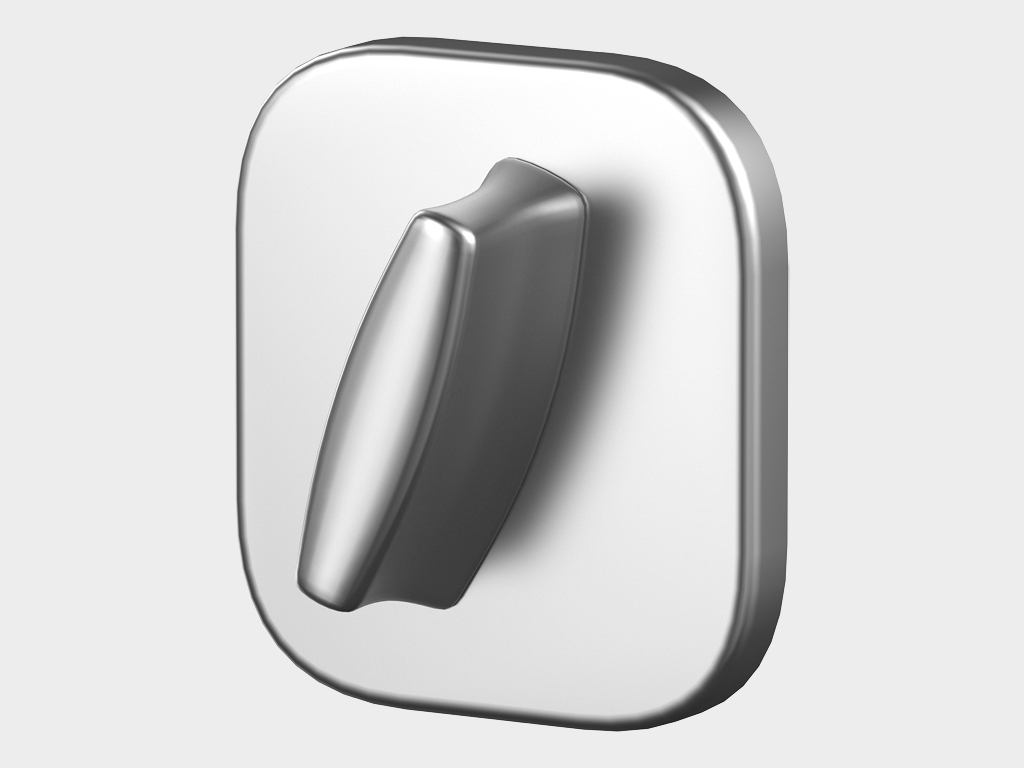

Эшиктин дарбазасы "Түнкү күзөтчү".

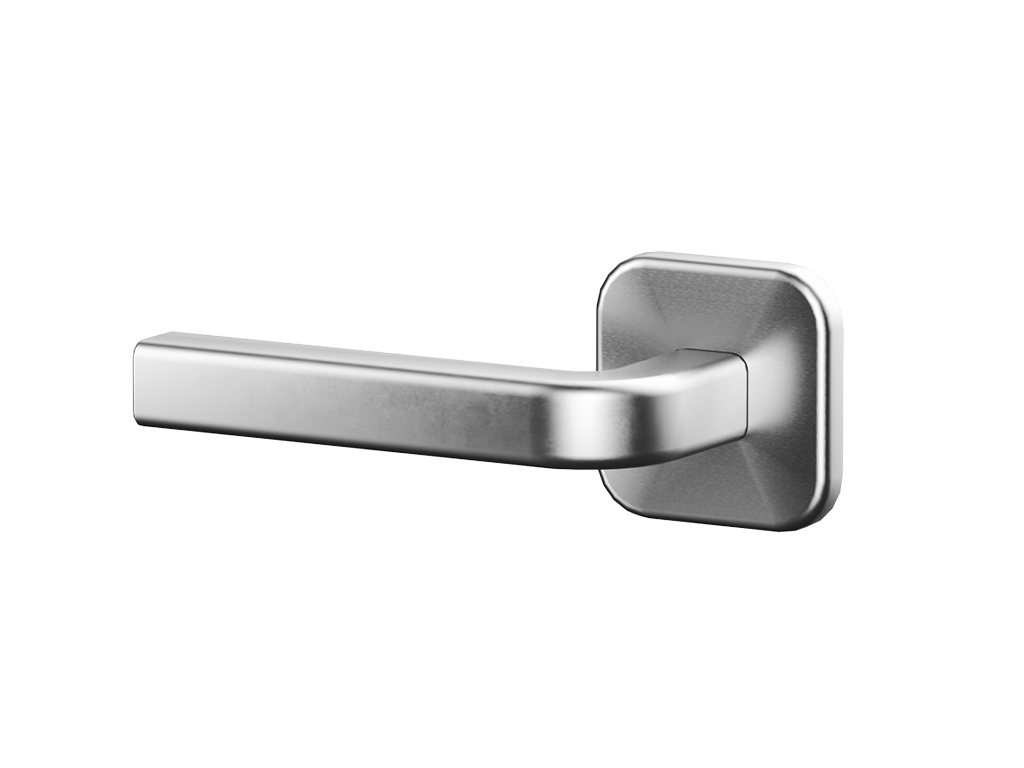

Квадраттык розеткадагы тутка.

Техникалык мүнөздөмөлөр

Таблица размеров

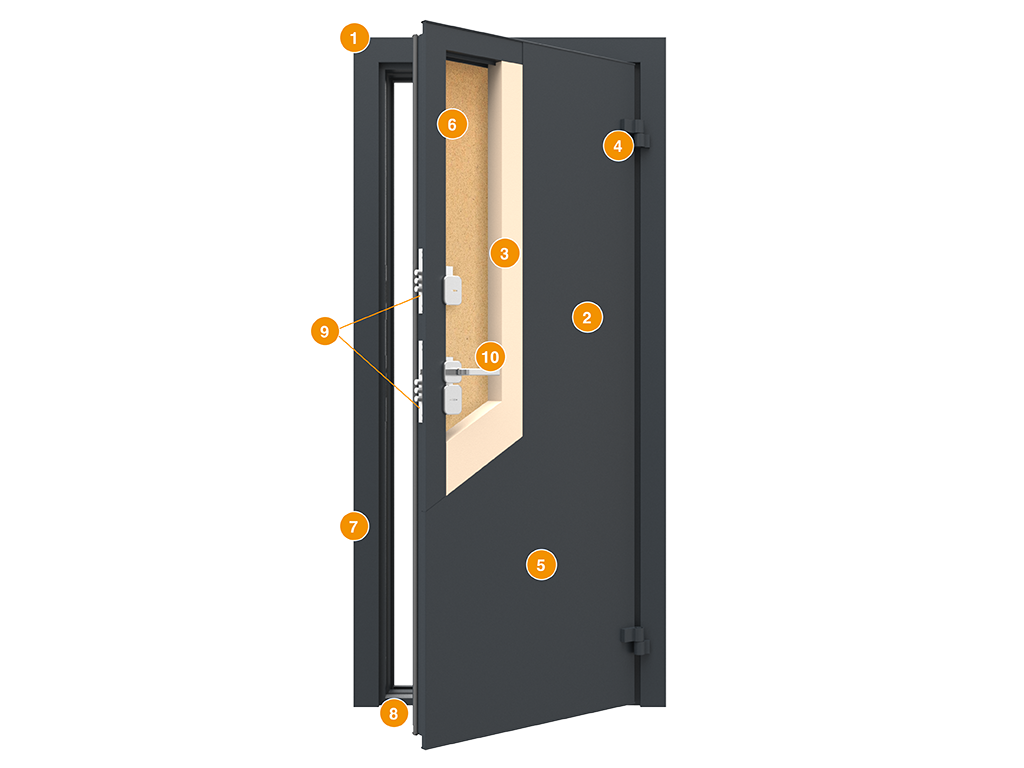

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Размер дверного блока, B x H, мм

880 × 2 050

Размер дверного блока, B x H, мм

980 × 2 050

Фрейм-алюминий профилдеринин тутуму
Эшик жалбырагынын холст-негизи (каркас) болуп термикалык үзүлүшү бар алюминий профилдеринин системасы кызмат кылат
Полиуретан көбүгү желе толтуруу катары колдонулат, толтуруу калыңдыгы 108 мм
Илмек алюминий, 2 даана.
Эшик жалбырагынын сыртына 1,2 мм цинктелген болот барак орнотулган
Алюминий алкакка кооздук айнек кошумча орнотулган
Эшиктин ичинен-МДФ-16 мм калыңдыктагы панель аба ырайына чыдамдуу ПВХ менен капталган
Төрт пломба схемасы
Алюминий көбүк менен толтурулган босогонун бийиктиги 45 мм
Сепил тобу - 2 сувальд сепилдери 4-класстагы коргоо, түнкү Дарбаза клапаны, жазгы жалюзи бар каптамалар. Кулпу чөнтөк (опция)
Бөлүнгөн розеткадагы жазгы тутка
Термикалык тыныгуу - 30дан +40кл С чейин температуранын өзгөрүшүнө туруштук бере турган өзгөчө бышык айнек толтурулган полиамид кыстармалары менен жетишилет

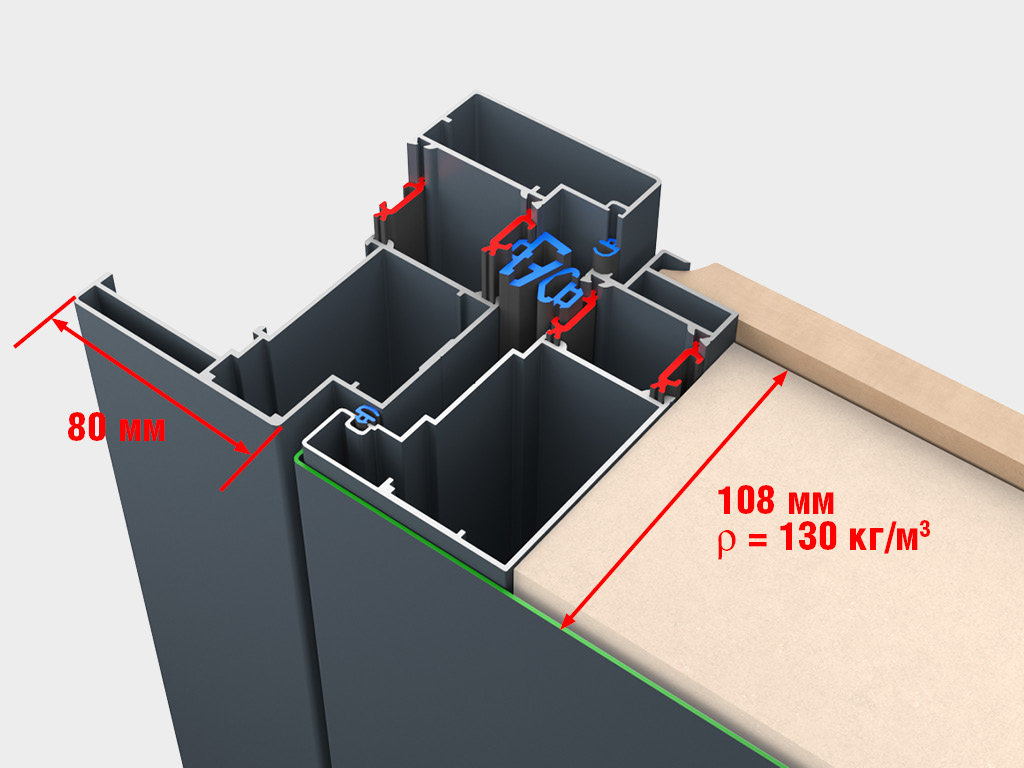

Алюминий «ТЕРМО» эшиги рамка жана кенеп боюнча чынчыл термикалык тыныгуу менен! Термикалык тыныгуу өзгөчө бышык айнек толтурулган полиамидден жасалган кыстармалар менен камсыздалат. Пу көбүк желе толтуруу катары колдонулат, толтуруу кубаттуулугу — 108 мм.

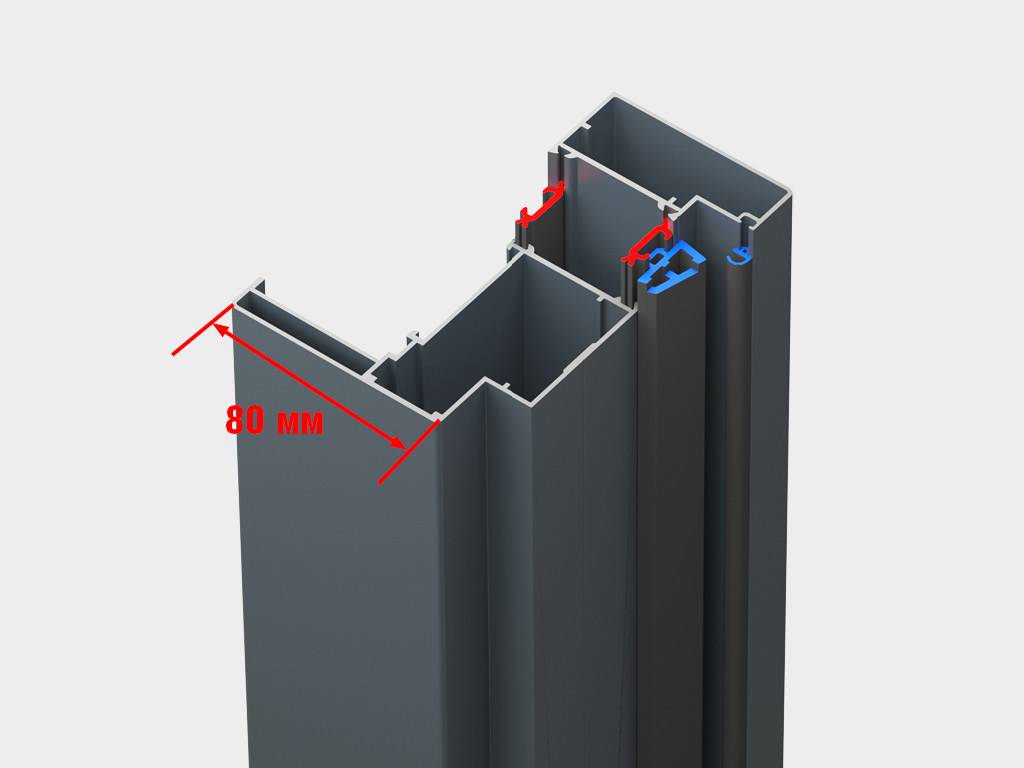

Рамка аба тосмосун, структуралык үшүктү жана жылуулукту сактоону камсыз кылган эки камералуу алюминий оор экструзия профиль системасын болжолдойт. Рамка Пластинка менен жасалган. Кадрдын тереңдиги 124 мм, дубалынын калыңдыгы 1,5 — 2 мм.

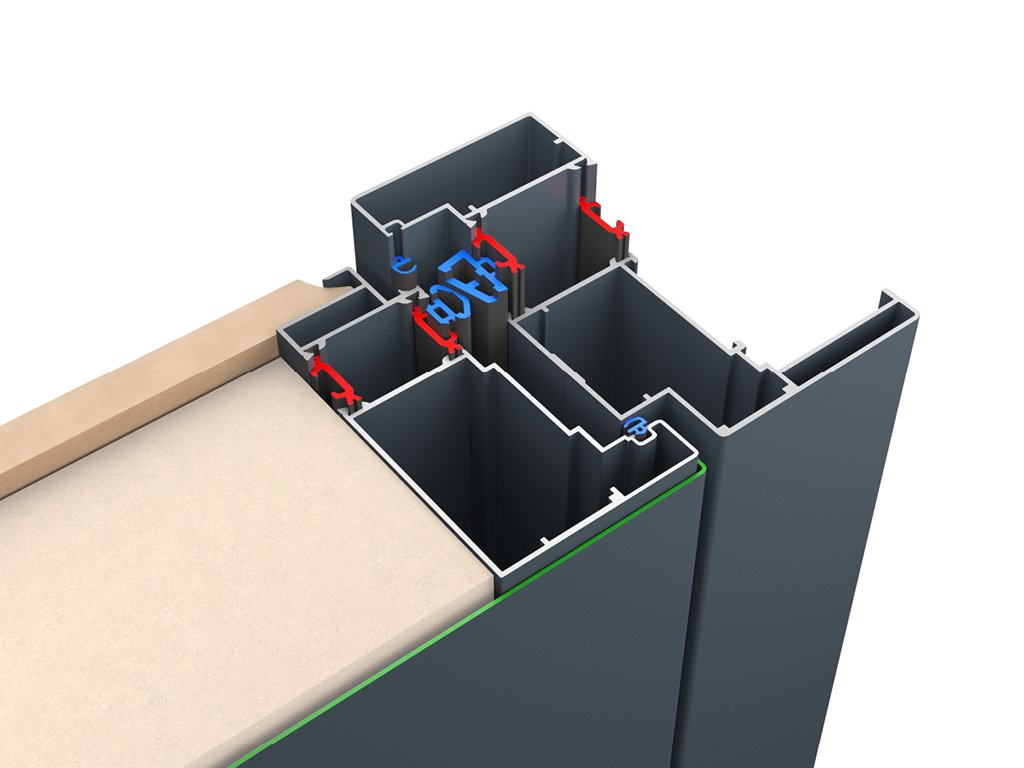

Төрт пломба схемасы: ийкемдүүлүктүн жогорулатылган эки Плюстопластикалык материалдан жасалган эки Стоп-формалуу пломба жана эки термоэластопластикалык схема (атайын формадагы тап — эскирүүгө туруктуу пломба температуранын өзгөрүшүндө деформацияланбайт, 10 жылдан ашык кызмат кылат).

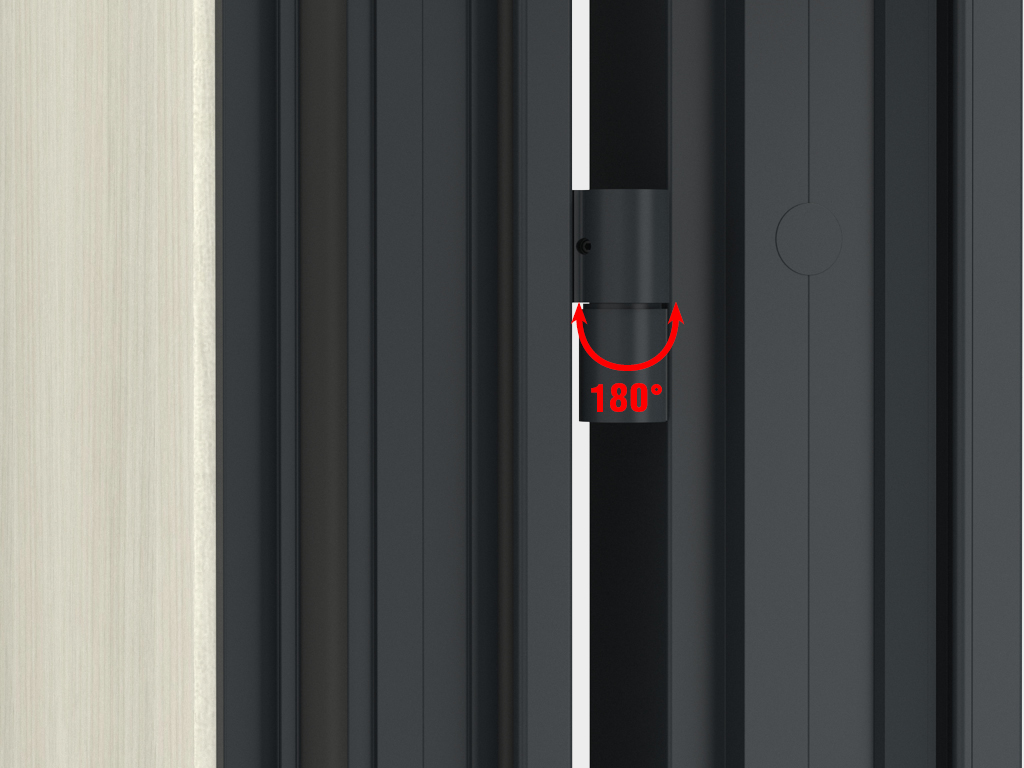

Эксцентрик менен эки алюминий илмек орнотуудан кийин да, эксплуатация учурунда да холст менен алкактын ортосундагы боштуктарды тууралоого мүмкүндүк берет.

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ	36
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² * °С/Вт	2,9

Эшикти өнөр жай шарттарында, ошондой эле мелүүн жана суук климаты бар макроклиматтык аймактарда, ошондой эле сырттагы абанын температурасы -30 дан +40 мге чейин көчөдөн үйгө кире турган эшик катары иштетсе болот.

Турак-жай үчүн нымдуулук нормативдери: — жылуу мезгил-60 жашка чейин %; - суук мезгил-40 %.

Эшик полотносун кулпунун туюк болттору же тээктери узартылган менен жабууга жол берилбейт. Бул кулпу механизмдеринин иштебей калышына жана болттордун деформациясына алып келиши мүмкүн.

Эшиктин рамкасынын тешиктерине, ошондой эле рамка менен эшиктин полотносунун ортосуна Бөтөн нерселердин киришине жол берилбейт. Оңдоо жана курулуш иштерин жүргүзүү мезгилинде эшикти коргоочу материалдар менен жабуу сунушталат.

Кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле өндүрүүчү менен кеңешпестен айрым бөлүктөрүн өз алдынча алмаштырууга же тууралоого тыюу салынат.

Декоративдик панелдерге кам көрүү эмерек жана жыгач буюмдарына кам көрүү талаптарына ылайык жүргүзүлөт. Тазалоочу каражаттарды, дат басуучу суюктуктарды, эриткичтерди жана абразивдерди колдонбоңуз.

Эшик системалары туура эмес колдонулган учурда, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жооптуу эмес.

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Көбүк орогуч, картон бурчу, созулган пленка
Описание	Пузырчатая пленка, картонный уголок, эластичная пленка
Высота, мм	125
Длина, мм	2 100
Ширина, мм	800 / 900 / 1 000

Упаковка в дерево	Характеристики упаковки
Состав	Палета, жыгачтан жасалган батен
Описание	Таңгакталган эшиктер палетага туурасынан коюлат; буюмдун деформациясын болтурбоочу жыгачтан жасалган вертикалдуу жана горизонталдуу батен орнотулат; палетага палетаны фурага жүктөөгө жол берилет
Количество в упаковке, шт.	6

Кошумча сүрөттөмө печать

Эшик өндүрүүчүнүн таңгагында вертикалдуу да, туурасынан да жабык транспорттун бардык түрлөрү менен же контейнерлерде ташылышы мүмкүн.

Таңгак катуу болгондо жана паллетке жайгаштыруу нормасы 8 даанага чейин болгон шартта горизонталдуу ташууга уруксат берилет.

Эшиктерди ташууда жана сактоодо аларды механикалык бузулуудан, баштапкы таңгагын бузуудан, булгануудан жана жаан-чачындын таасиринен коргоо чаралары көрүлүшү керек.

Орнотуу

Способы монтажа

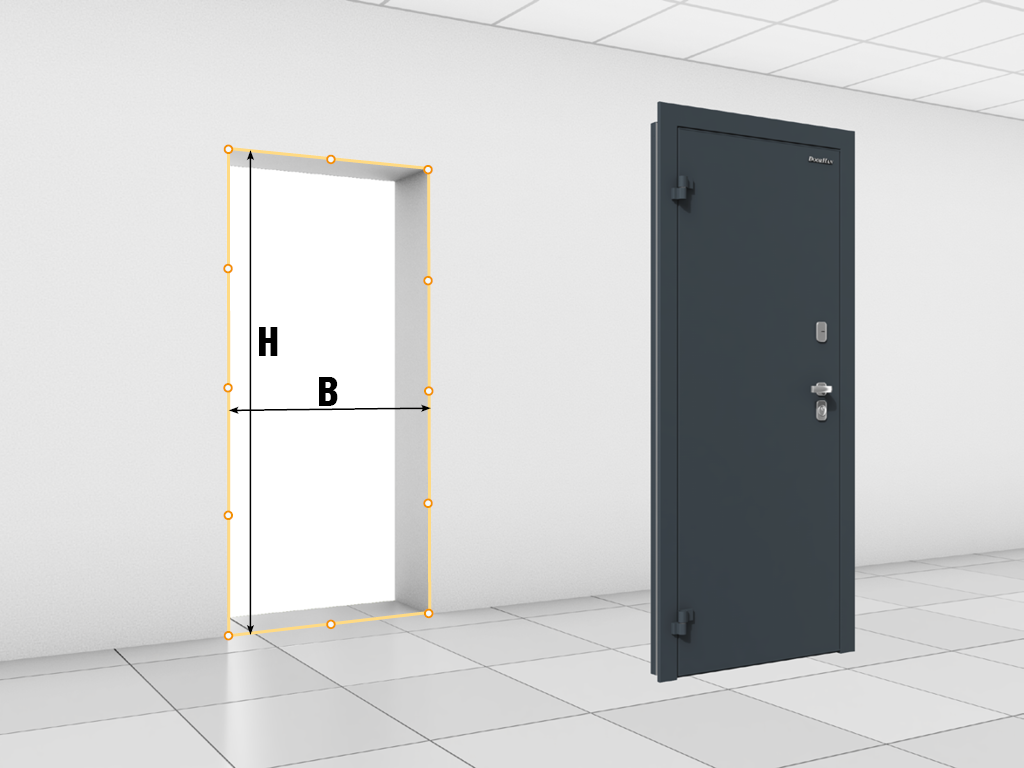

Подготовка строительного объекта

Үстүнө орнотулган эшиктин кашектери эң популярдуу. Коробка капкагы бир эле учурда эки функцияны аткарат: монтаждык боштукту жабуу жана кооздоочу элемент катары иштөө.

Эски эшикти демонтаждап, эшикти орнотууга даяр экендигин текшериңиз. Эгерде ачылышы даяр эмес болсо (бекитүүчү таякчалар, анкердик болттар, гипстен агып чыгуу түрүндөгү бетинин тегиз эместиги, эски эшикти бекитүүдөн жыгач блоктор ж.б.), анда аларды алып салуу керек. Ошондой эле, ачылышы кошумча иштетүүнү талап кылышы мүмкүн — кошумча шаймандар (жаргылчак, деңгээл) же материалдар (кирпич, пеноблок, металлопрофил ж.б.) менен кеңейтүү же тарытуу.
Даярдалган ачылыш тик бурчтуу формада болушу керек. Дубалдын калыңдыгы кеминде 150 мм болушу керек.дубалдар тегиз жана жылмакай болушу керек, шыбак аралашмасы жана жаракалар жок. Жумушчу беттердин вертикалдан жана горизонталдан четтөөсү метрге 1,5 ммден ашпоого, бирок 5 ммден ашпоого тийиш.диагоналдардын айырмасы 5 ммден ашпоого тийиш.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу көрсөтмөлөрү

PDF

«TERMO» эшиктин паспорту

PDF

Түнкү болт менен «ТЕРМО» эшиктин чийилиши

PDF

Эшиктин кашкасы «TERMO»

PDF

Кепилдик милдеттенмелери печать

9. Биз өзүбүздүн тандообуз боюнча аныкталган кемчиликтерди жоюуга, бузулган продукцияны жарактууларга алмаштырууга же бузулган продукцияны сатып алууга кеткен чыгымдардын ордун толтурууга милдеттенебиз. Сатып алуу-сатуу келишиминде атайын каралган учурларды кошпогондо, биз эшикти демонтаждоо жана орнотуу боюнча чыгымдарды, ошондой эле транспорттук чыгымдарды төлөбөйбүз.

Дизайн

СЫРТЫНАН ПОЛОТНОНУН ДИЗАЙНЫ

Порошок боек каптоо, 7016 (антрацит)

Порошок боек менен каптоо, 7016 (антрацит) айнек менен кооз алюминий алкакта

КЕНЕП ДИЗАЙНЫ ИЧИНЕН

Түсү «эмен ак», фрезерлөө «квадрат классик», Рама — RAL 7016

АТКАРУУ ПАРАМЕТРЛЕРИ

Комплектация

Базовая комплектация

Сепили верхний сувальдный BORDER (87346) 8-6 Э, ригель 16 мм.

Сепили нижний сувальдный BORDER (87348) 9-6 Э, ригель 16 мм.

Сувальд кулпуларынын ачкычтары камтылган.

Сувальд кулпусунун чарчы декоративдик катмары, жашырылган тиркеме менен.

Эшиктин дарбазасы "Түнкү күзөтчү".

Квадраттык розеткадагы тутка.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Размер дверного блока, B x H, мм

880 × 2 050

Размер дверного блока, B x H, мм

980 × 2 050

Конструкция

Фрейм-алюминий профилдеринин тутуму
Эшик жалбырагынын холст-негизи (каркас) болуп термикалык үзүлүшү бар алюминий профилдеринин системасы кызмат кылат
Полиуретан көбүгү желе толтуруу катары колдонулат, толтуруу калыңдыгы 108 мм
Илмек алюминий, 2 даана.
Эшик жалбырагынын сыртына 1,2 мм цинктелген болот барак орнотулган
Алюминий алкакка кооздук айнек кошумча орнотулган
Эшиктин ичинен-МДФ-16 мм калыңдыктагы панель аба ырайына чыдамдуу ПВХ менен капталган
Төрт пломба схемасы
Алюминий көбүк менен толтурулган босогонун бийиктиги 45 мм
Сепил тобу - 2 сувальд сепилдери 4-класстагы коргоо, түнкү Дарбаза клапаны, жазгы жалюзи бар каптамалар. Кулпу чөнтөк (опция)
Бөлүнгөн розеткадагы жазгы тутка
Термикалык тыныгуу - 30дан +40кл С чейин температуранын өзгөрүшүнө туруштук бере турган өзгөчө бышык айнек толтурулган полиамид кыстармалары менен жетишилет

Стандартные конструктивные решения

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	500 000
Усилие ручного открывания и закрывания, Н, не более	72/150
Звукоизоляция, дБ	36
Прочность крепления ручек к полотну, H	1 000
Сопротивление теплопередаче полотна, м² * °С/Вт	2,9

Условия эксплуатации продукции

Турак-жай үчүн нымдуулук нормативдери: — жылуу мезгил-60 жашка чейин %; - суук мезгил-40 %.

Упаковка

Упаковка в пузырчатую пленку	Характеристики упаковки
Состав	Көбүк орогуч, картон бурчу, созулган пленка
Описание	Пузырчатая пленка, картонный уголок, эластичная пленка
Высота, мм	125
Длина, мм	2 100
Ширина, мм	800 / 900 / 1 000

Упаковка в дерево	Характеристики упаковки
Состав	Палета, жыгачтан жасалган батен
Описание	Таңгакталган эшиктер палетага туурасынан коюлат; буюмдун деформациясын болтурбоочу жыгачтан жасалган вертикалдуу жана горизонталдуу батен орнотулат; палетага палетаны фурага жүктөөгө жол берилет
Количество в упаковке, шт.	6

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Подготовка строительного объекта

Эски эшикти демонтаждап, эшикти орнотууга даяр экендигин текшериңиз. Эгерде ачылышы даяр эмес болсо (бекитүүчү таякчалар, анкердик болттар, гипстен агып чыгуу түрүндөгү бетинин тегиз эместиги, эски эшикти бекитүүдөн жыгач блоктор ж.б.), анда аларды алып салуу керек. Ошондой эле, ачылышы кошумча иштетүүнү талап кылышы мүмкүн — кошумча шаймандар (жаргылчак, деңгээл) же материалдар (кирпич, пеноблок, металлопрофил ж.б.) менен кеңейтүү же тарытуу.
Даярдалган ачылыш тик бурчтуу формада болушу керек. Дубалдын калыңдыгы кеминде 150 мм болушу керек.дубалдар тегиз жана жылмакай болушу керек, шыбак аралашмасы жана жаракалар жок. Жумушчу беттердин вертикалдан жана горизонталдан четтөөсү метрге 1,5 ммден ашпоого, бирок 5 ммден ашпоого тийиш.диагоналдардын айырмасы 5 ммден ашпоого тийиш.

Кепилдик милдеттенмелери

Документация

Инструкции

Орнотуу көрсөтмөлөрү

PDF

Паспорта и сертификаты

«TERMO» эшиктин паспорту

PDF

Чертежи

Түнкү болт менен «ТЕРМО» эшиктин чийилиши

PDF

Эшиктин кашкасы «TERMO»

PDF
