DoorHan өнөр жайлык бүктөлүүчү, жылып ачылуучу жана ачылуучу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Ворота атайын ишкердик максаттагы имараттарда орнотуу үчүн иштелип чыккан, бул жерлерде чоңураак ачылыштарды жабуу талап кылынат (туурасы 9 000 ммге чейин, бийиктиги 6 000 ммге чейин). Автосалондор жана терезелүү фасаддары бар башка имараттарда ачылыштарды жабуу үчүн идеалдуу вариант.

Зона применения:

Автосалондор

Презентациялык кирүү топтомдору, демонстрация залдары, кардарларды тейлөө — автосалондор үчүн төмөнкү багыттоочу рейкасыз панорамалык складдык вороталар.

Спорттук комплекстер, көргөзмө павильондору

Максималдуу көрүнүшү бар кирүү жерлери, иш-чаралар өткөрүүчү аянттар, панорамалык терезелери бар зоналар — төмөнкү багыттоочу рейкасыз ачык складдык вороталар.

монтаж менен заказ берүү

Артыкчылыктар

Ударга чыдамдуу шыба

Панелдин толтурулушу ударга чыдамдуу поликарбонат менен жүргүзүлөт, бул материал жарыктын өтүү мүмкүнчүлүгү жогору, температуранын өзгөрүшүнө жана чачкаларга туруктуу.

Энергоэффективдүүлүк

Вороталардын энергоэффективдүүлүгүн арттыруу үчүн, алардын панели аралаш түрдө жасалган болушу мүмкүн — панорамалык ачык жерлер менен сэндвич панелдеринен.

Иш аянтын үнөмдөө

90° га бурулган система панелдердин кыска топтомдорун пристенок зонасында формалаштырат, бул иш аянтын үнөмдөөгө мүмкүндүк берет.

Панелдин толтурулушунун ар кандай варианттары

Панелдин толтурулушу поликарбонат менен да, сэндвич панелдери менен да аралаш болушу мүмкүн. Панелдердин жайгашуусу үстүнөн, астыңкы же ортосунан коюлганы менен имараттын фасадынын ар кандай дизайн варианттары түзүлөт.

Ударга чыдамдуу шыба

Энергоэффективдүүлүк

Иш аянтын үнөмдөө

Панелдин толтурулушунун ар кандай варианттары

Дизайн

Панорамалык панелдин беттери

Түстөр

«Ағаштын» структурасы

RAL 9003 (ак, стандарттык)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бордо)

RAL 9006 (күмүш)

RAL 1014 (бежевый)

RAL 7004 (күрөң-сары)

Стандартка кирбеген түс RAL картасы боюнча

Комплектация

Базовая комплектация

Дополнительная комплектация

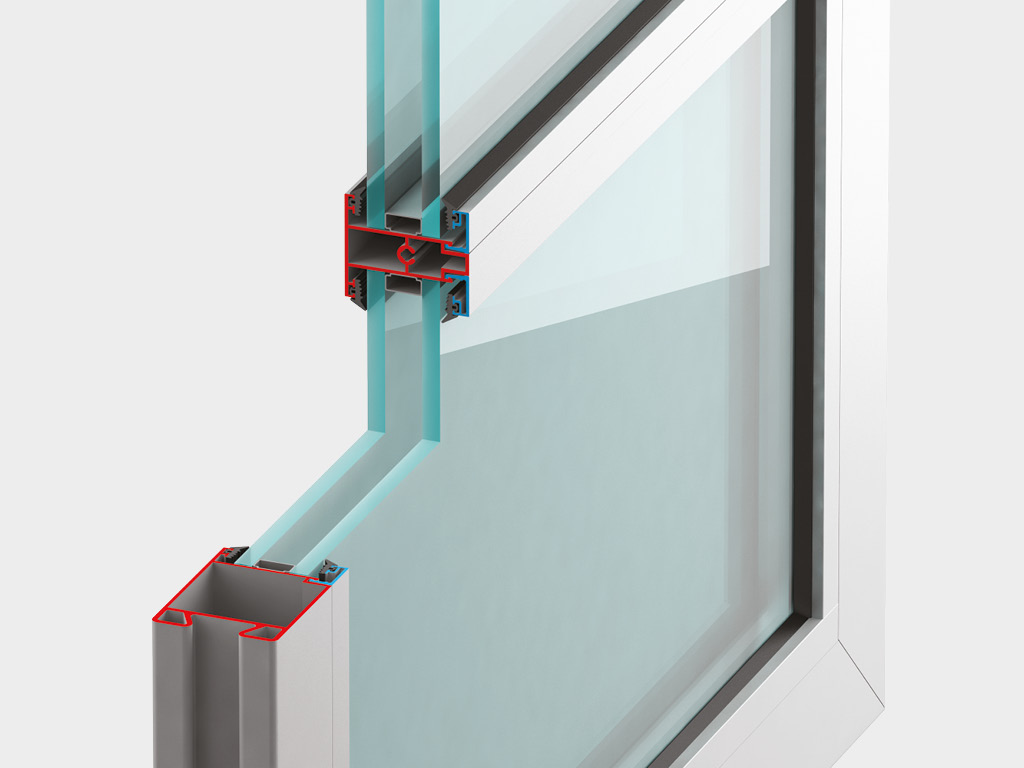

Көтергүч профил дарбазанын конструкциясына бекемдик жана катаалдыктын жогорку деңгээлин камсыздайт.

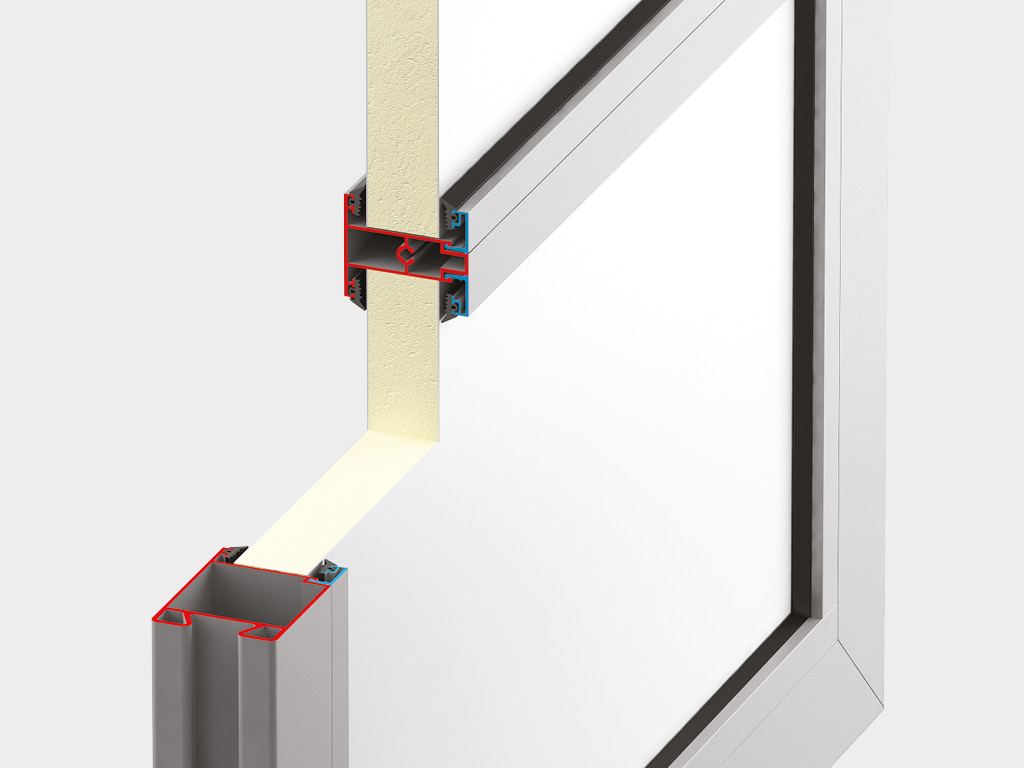

Штапиктик система дарбаза полотносун демонтажсыз эле түз обьектиде оңдоого мүмкүнчүлүк берет.

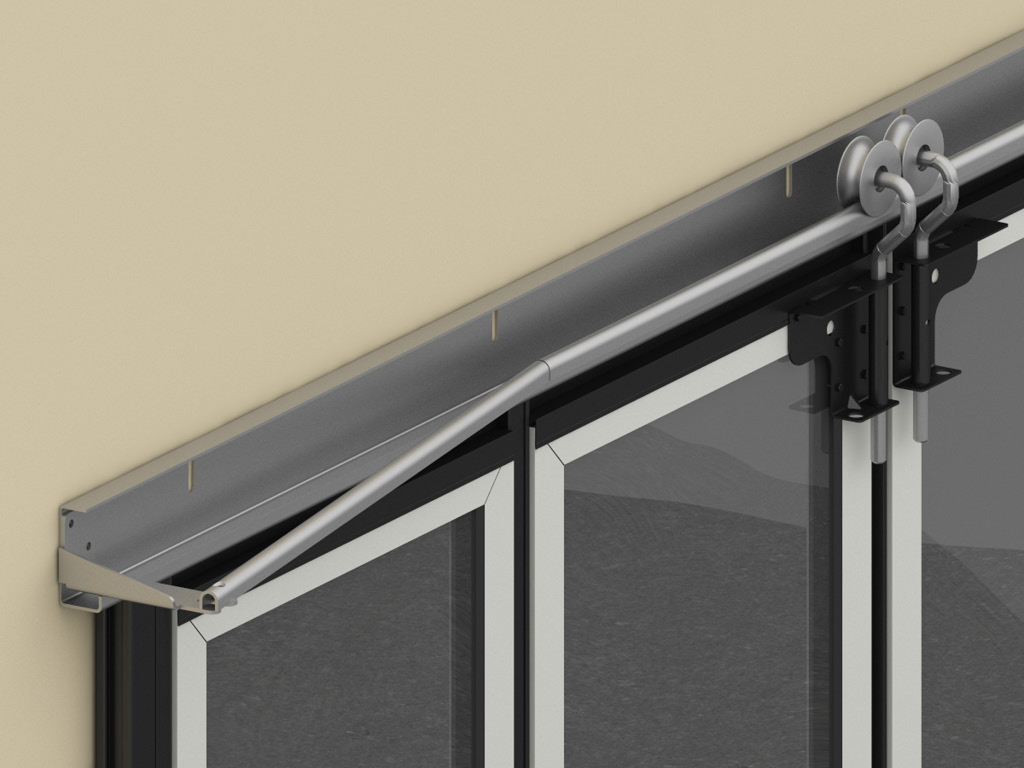

Жогорку багыттагы темир жол панелдердин компакттуу таңгак болушун камсыздоочу бурулуш системалары менен жабдылган.

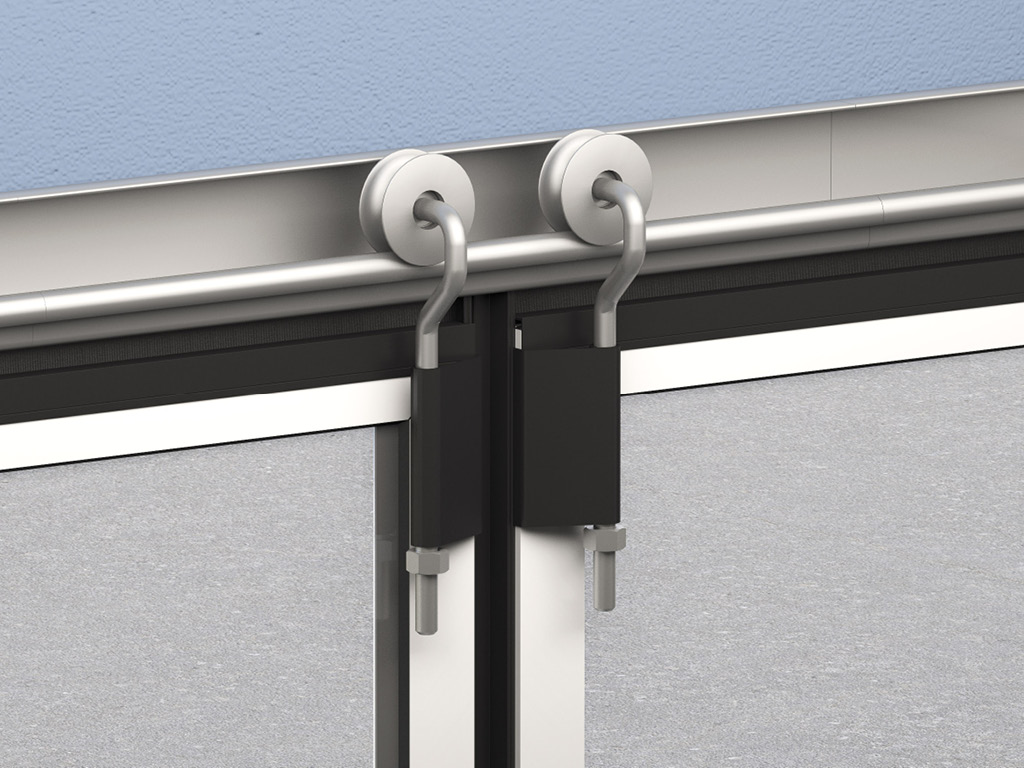

Роликтүү таяныч дарбазанын полотносунун абалын так жөнгө салууга мүмкүнчүлүк берет.

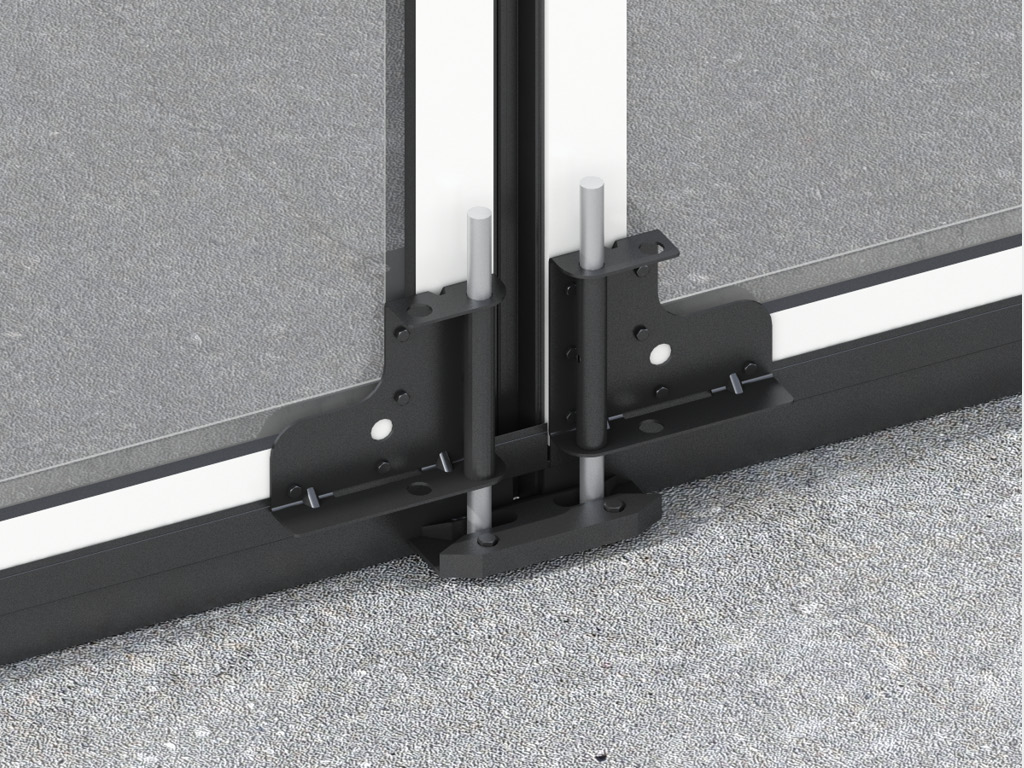

Борбордук тосмокчу

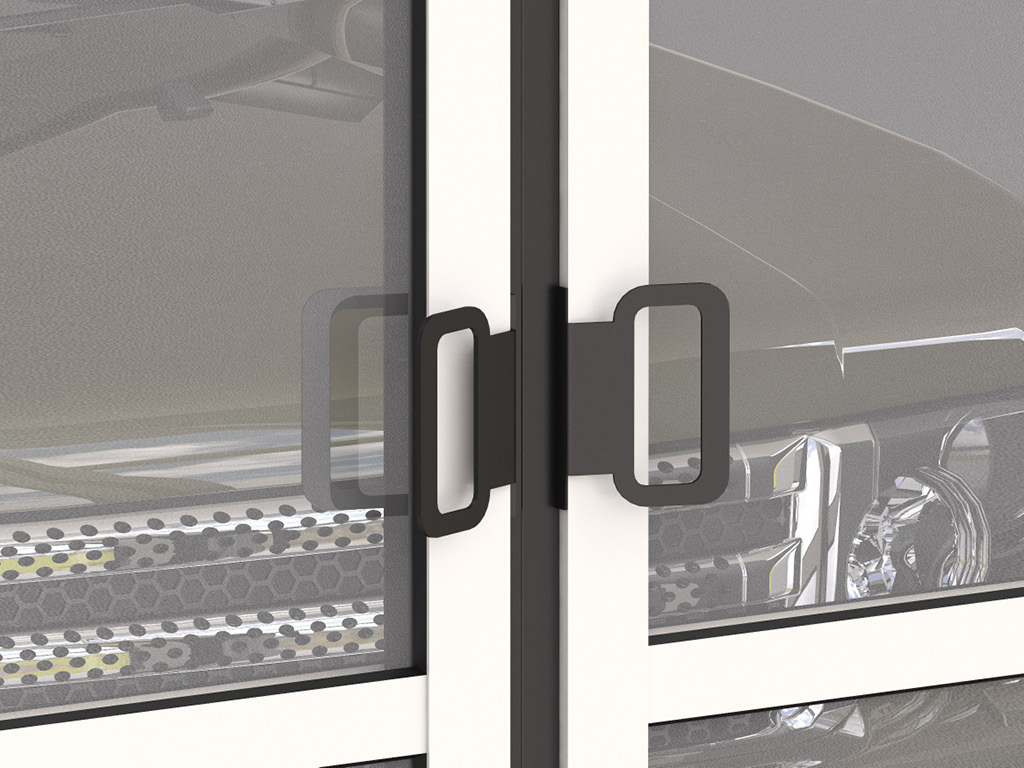

Дарбазаны кол менен ыңгайлуу ачып-жабуу үчүн болот тутка.

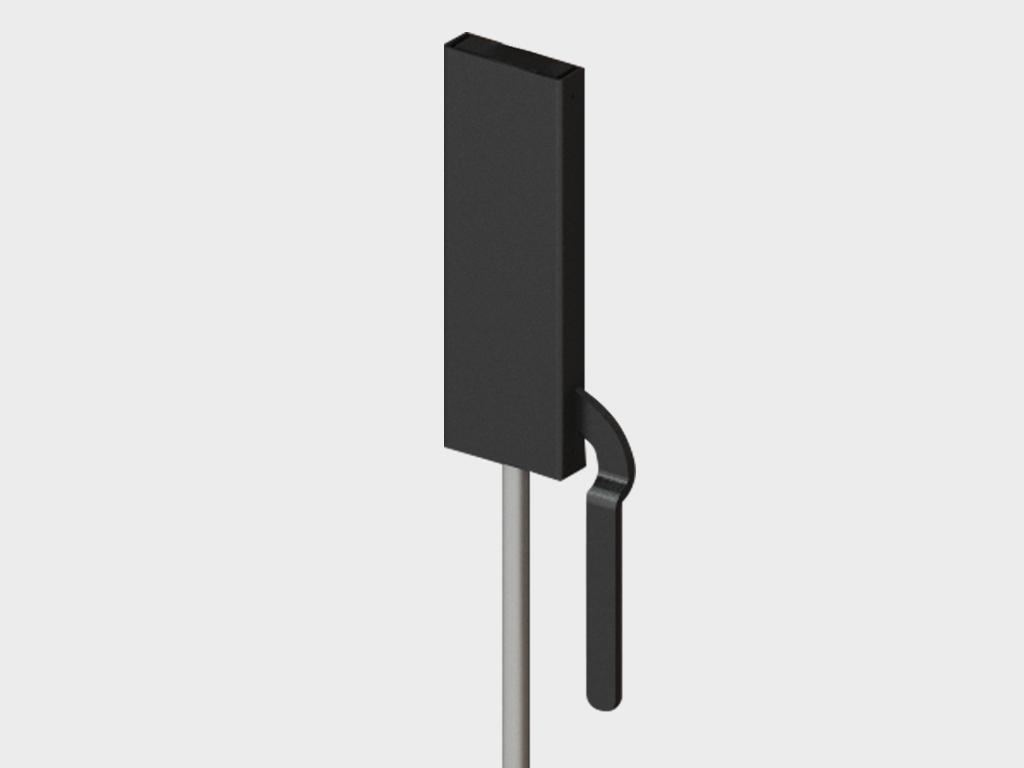

Дарбазаны жабык абалда ишенимдүү бекитүү үчүн ригельдүү задвижка.

ARM-320PRO электр жетеги — 2+2 ачуу схемасына ылайыкталып орнотулат, AR7-KIT комплектине кирет.

PCB-SW башкаруу блогу жетекти башкаруу үчүн колдонулат.

PHOTOCELL-PRO коопсуздукка арналган зымсыз фотоэлементтер, асимметриялуу проемдер үчүн айланма плата менен жабдылган; инфракызыл берүүчү жана кабыл алуучу элементтерден турат.

KEYSWITCH-N ачкыч-кнопкасы — автоматтык системанын башкаруу блогуна башкаруу сигналы берилет ачкычты буруу жолу менен.

LAMP-PRO LED сигналдык лампасы антеннасы менен — дарбазанын кыймылы тууралуу жарык аркылуу эскертет.

SIRENA сиренасы — дарбазанын кыймылы жөнүндө үн сигналын берүү үчүн колдонулат.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзмөктү алыстан башкарууга мүмкүндүк берет.

Техникалык мүнөздөмөлөр

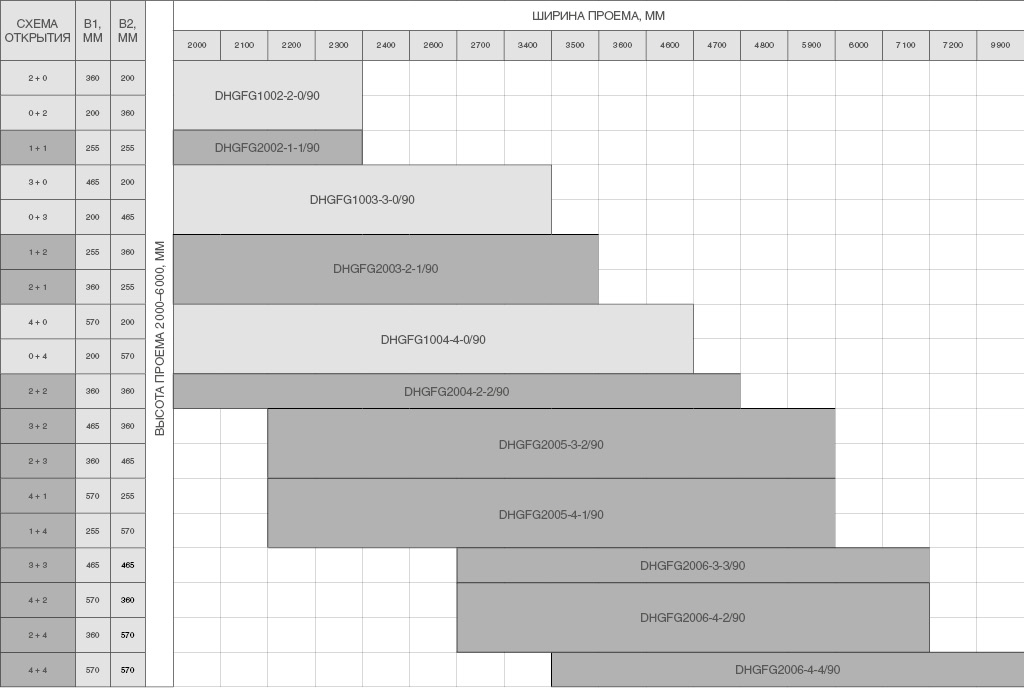

Таблица размеров

Размеры проема

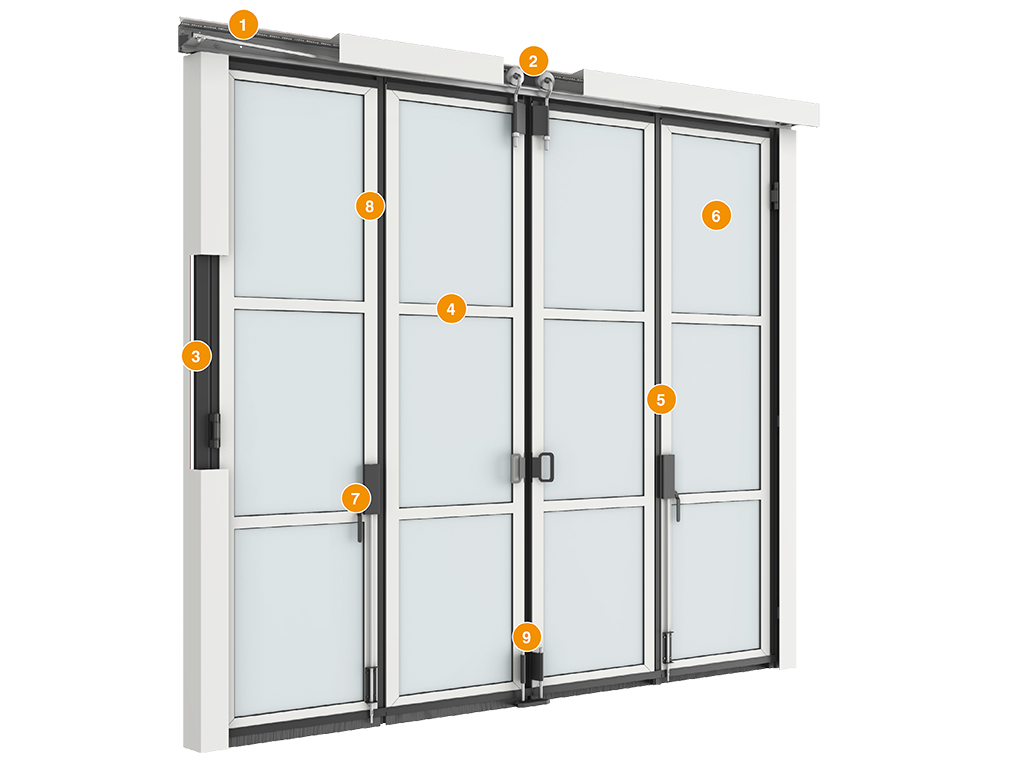

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

2 000–9 000

Высота проема, мм

2 000–6 000

Притолока, мм

150дөн баштап

Пристенки, мм

200, 255, 360, 465, 570 (ачылуу схемасына жараша)

Толщина панели, мм

Бурулган балка
Стандарттык роликтеги темир опора
Панелди бекитүү стеллажы
Алюминийден аралыктан орнотулган профиль
Шиптүү тыгыздоочу элемент
Ударга чыдамдуу поликарбонат же сэндвич-панель
Вертикалдык ригелдик тосмо
Негизги алюминий профиль
Токтотуучу элемент

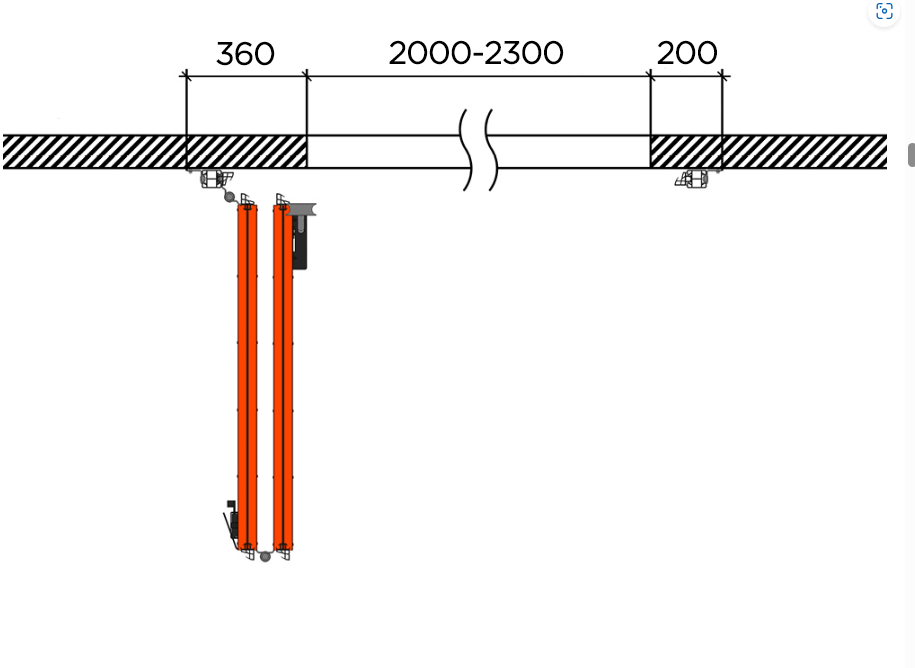

Ачылуу схемасы 2 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	200

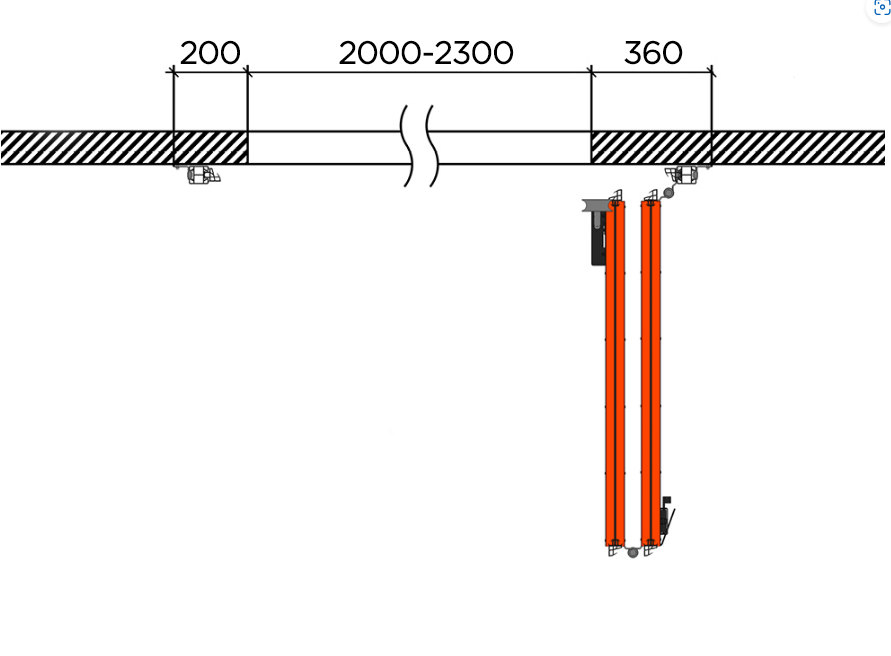

Ачылуу схемасы 0 + 2

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	360

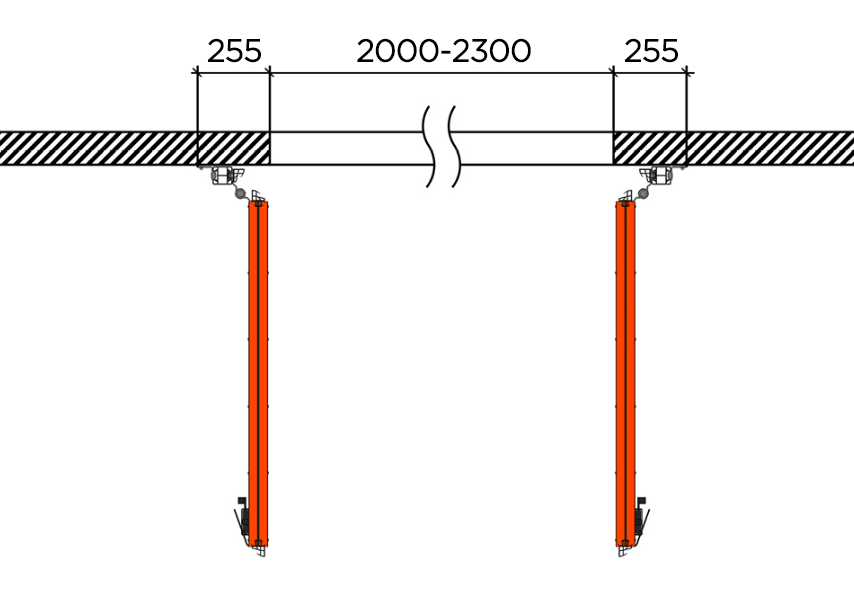

Ачылуу схемасы 1 + 1

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–2 300
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	255

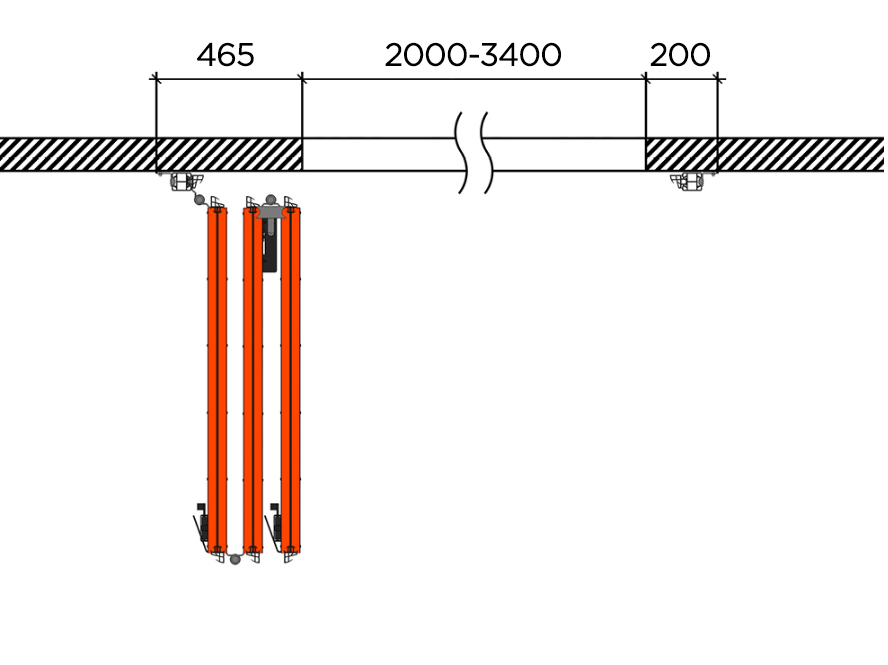

Ачуучу үлгү 3 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	200

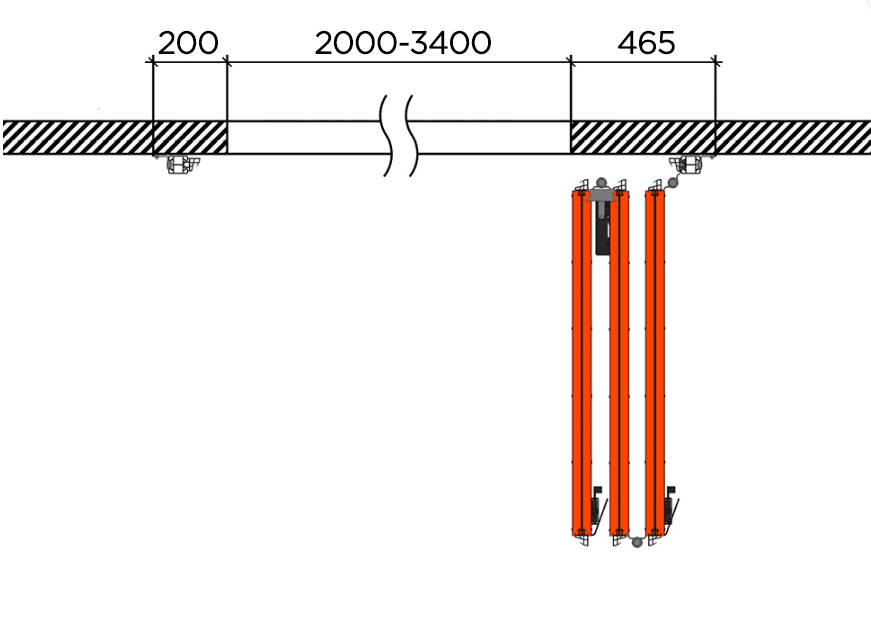

Ачуучу үлгү 0 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 400
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	465

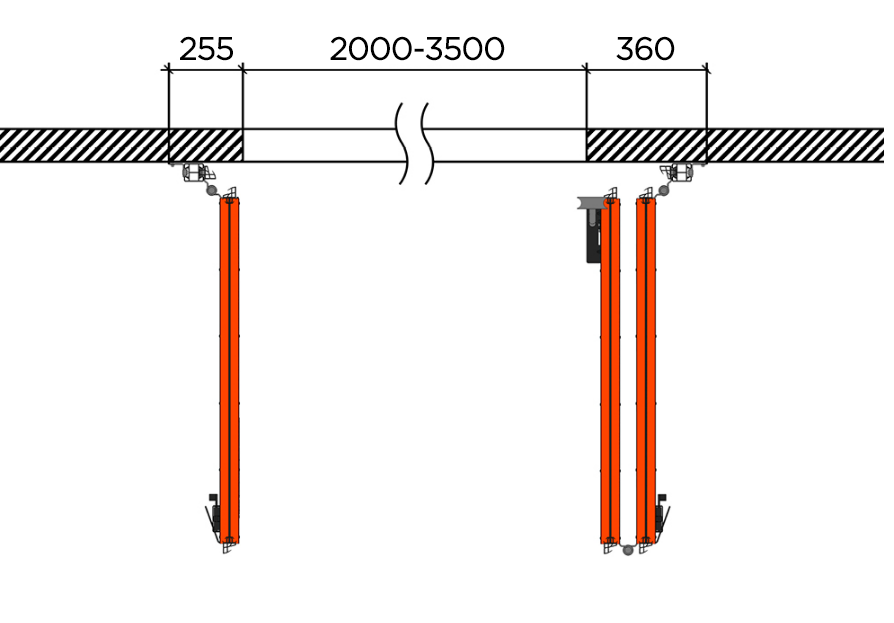

Ачуучу үлгү 1 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	360

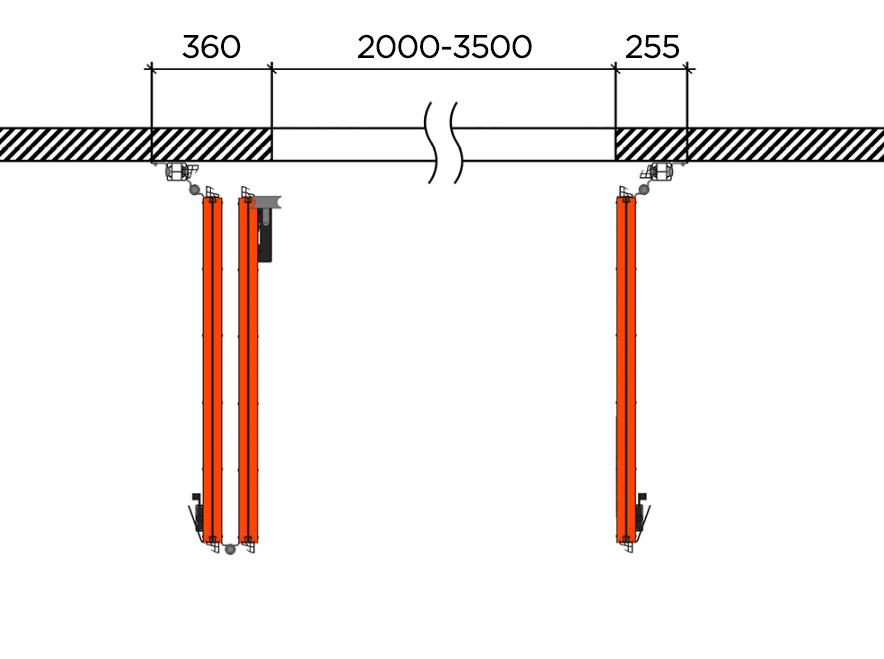

Ачуучу үлгү 2 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–3 500
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	255

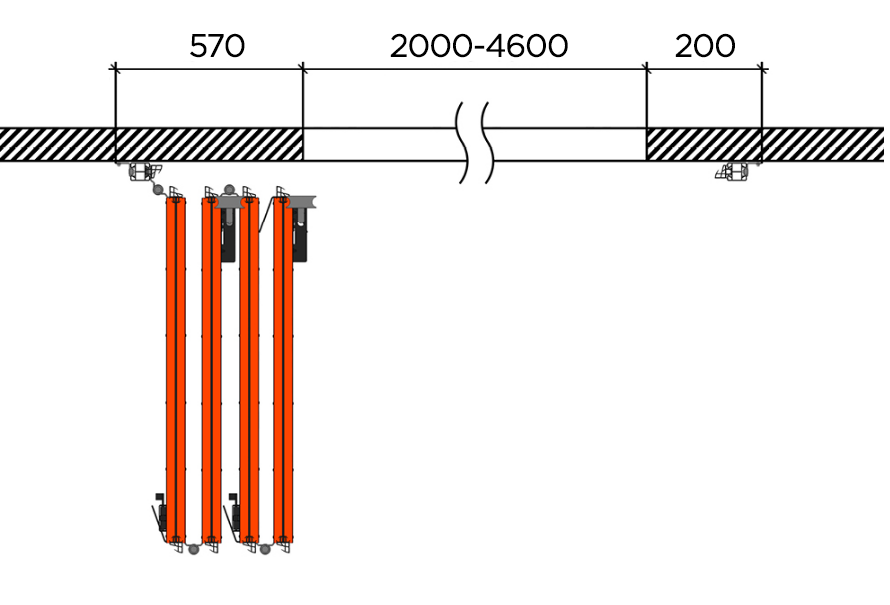

Ачуучу үлгү 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	200

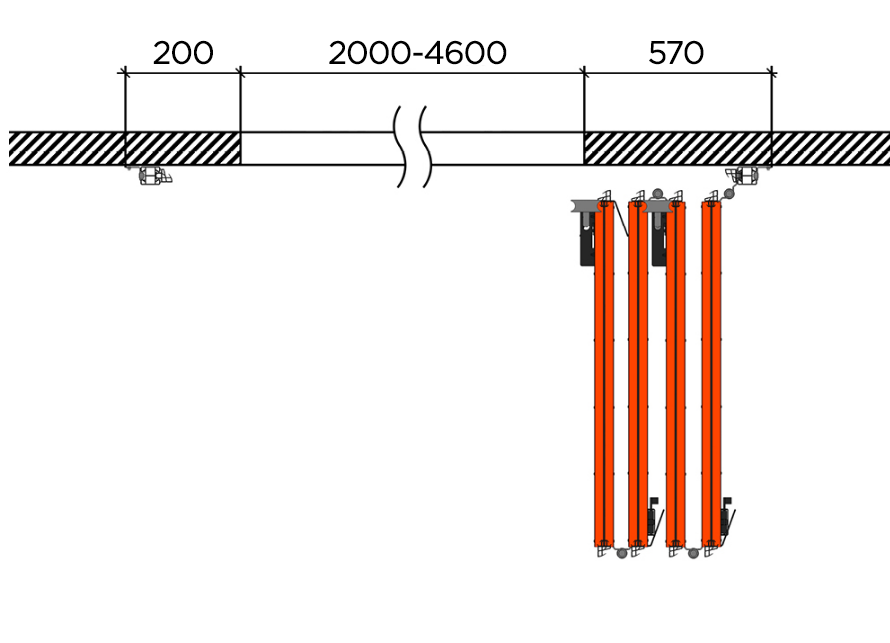

Ачуучу үлгү 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 600
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	200
b2, мм Правый пристенок	570

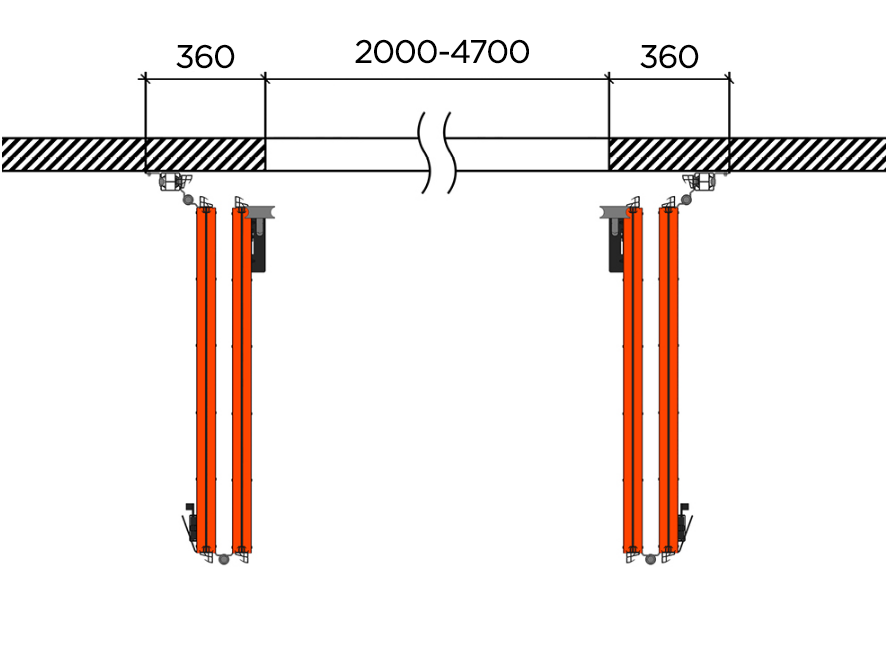

Ачуучу үлгү 2 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–4 700
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	360

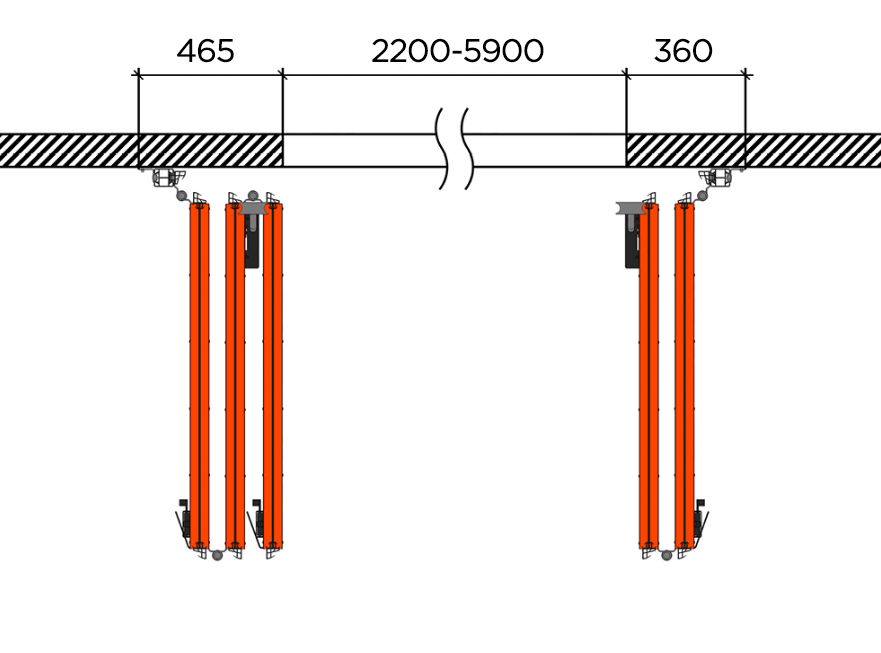

Ачуучу үлгү 3 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	360

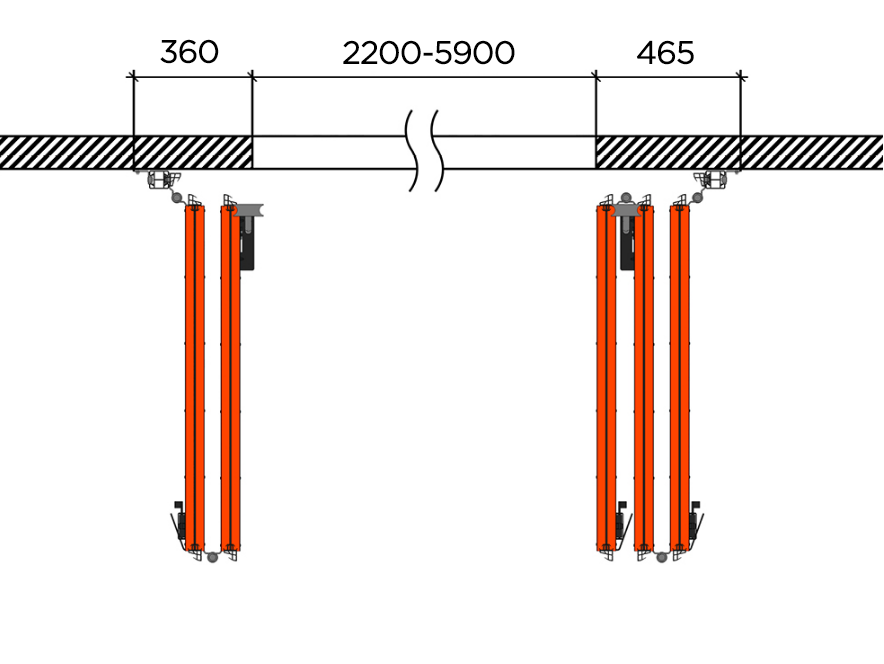

Ачуучу үлгү 2 + 3.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	465

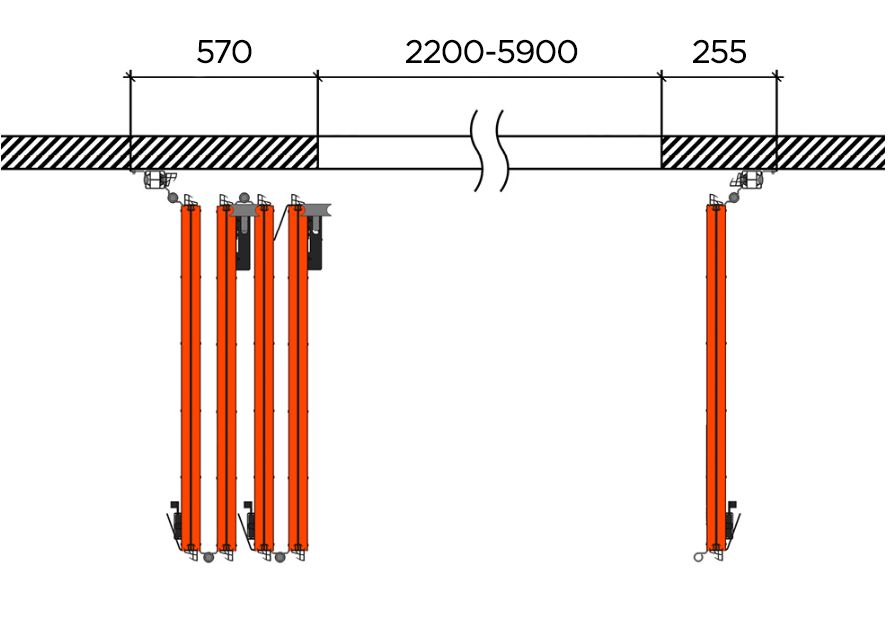

Ачуучу үлгү 4 + 1.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	255

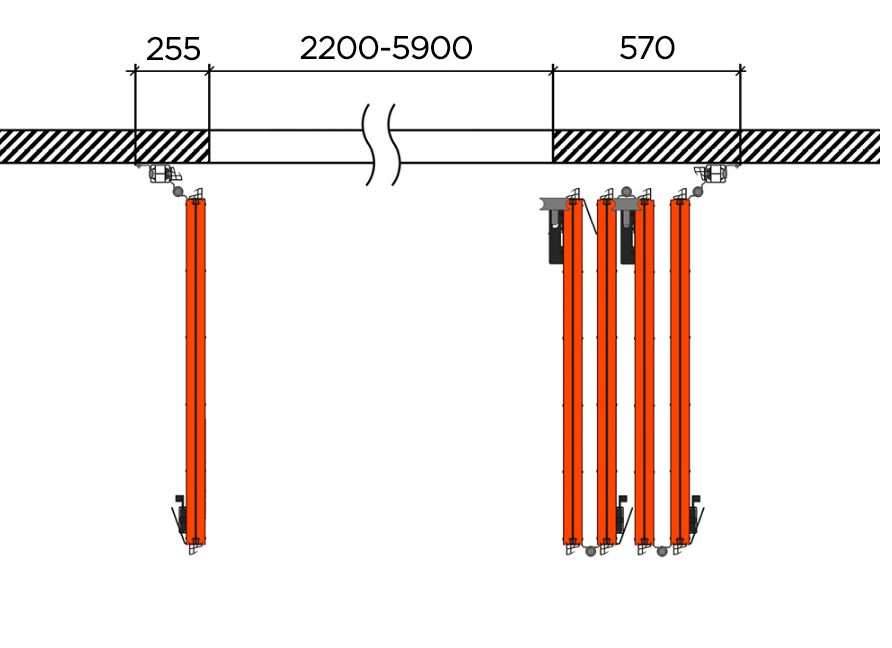

Ачуучу үлгү 1 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 200–5 900
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	255
b2, мм Правый пристенок	570

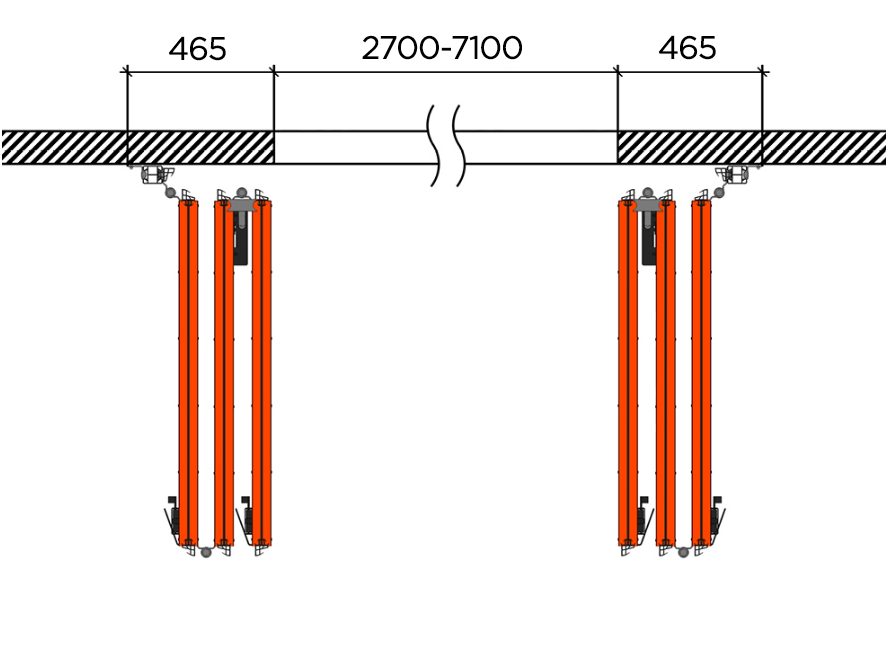

Ачуучу үлгү 3 + 3

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	465
b2, мм Правый пристенок	465

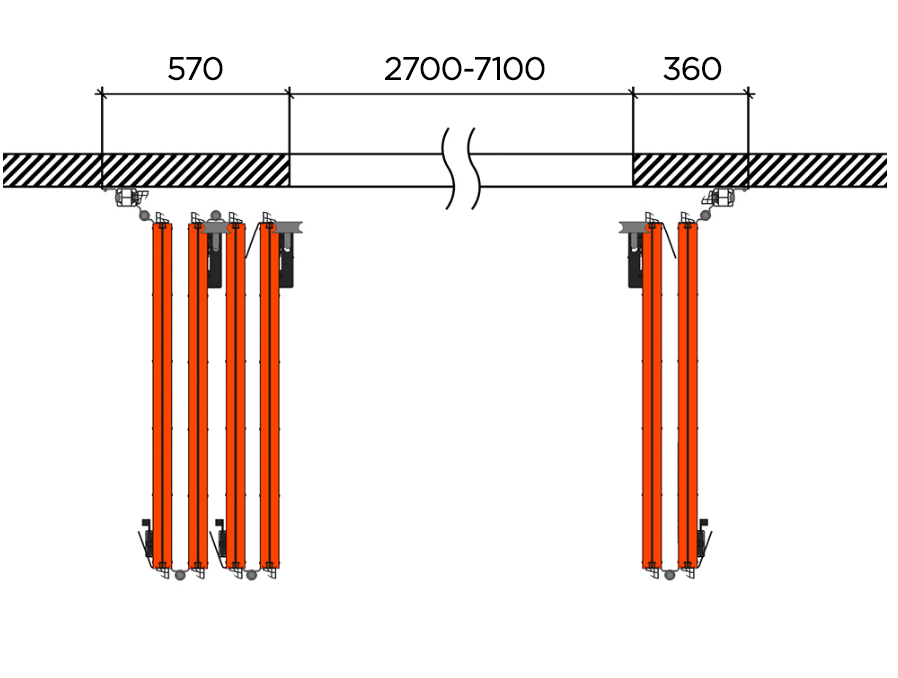

Ачуучу үлгү 4 + 2.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	360

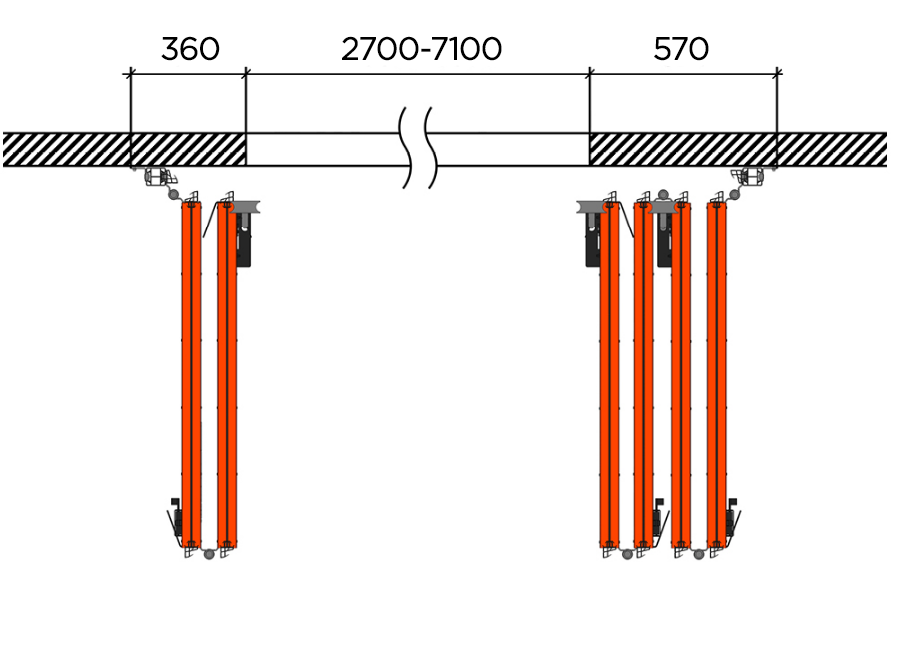

Ачуучу үлгү 2 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 700–7 100
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	360
b2, мм Правый пристенок	570

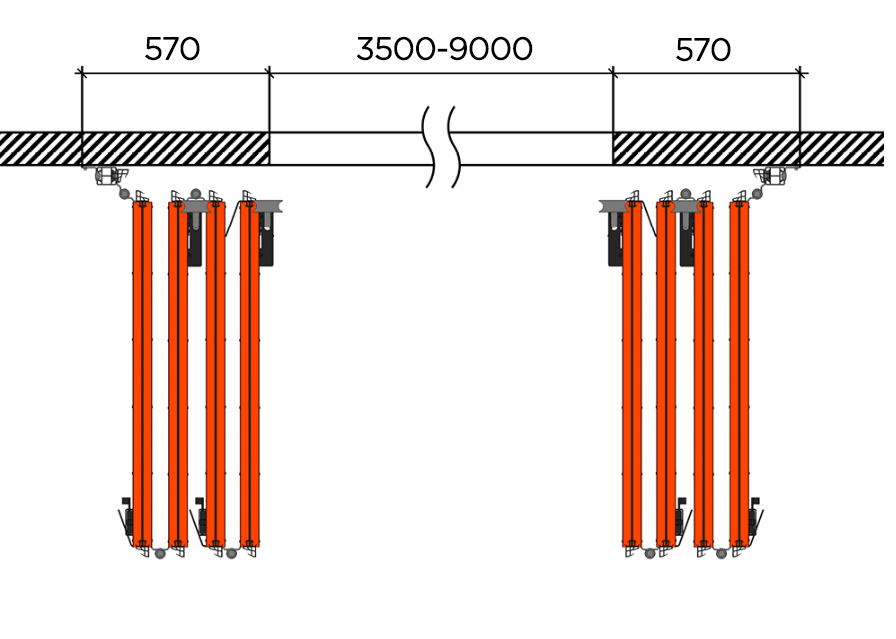

Ачуучу үлгү 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	3 500–9 000
h, мм Высота притолоки	150дөн кем эмес
b1, мм Левый пристенок	570
b2, мм Правый пристенок	570

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г классы)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Өндүрүүчү тарабынан эч кандай тетикти алмаштыруунун зарылдыгы жок деп кепилдик берилген ачуу/жабуу циклинин минималдуу саны
Вес полотна ворот, кг/м²	25
Группа горючести по ГОСТ 30244-94	Г2 (ченемдүү күйүүчү)
Группа воспламеняемости по ГОСТ 30402-96	В2 (ченемдүү жалын алуучу)

1. Панорамалык бүктөлүүчү дарбазалардын ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн алардын техникалык кароосун жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

2. Дарбазаны кол менен ачып-жабуу болгону тутка аркылуу жүргүзүлүшү керек.

3. Дарбазаны уруп-согууга жана алардын эркин ачылып-жабылышына тоскоолдук кылбоого тыюу салынат.

4. Багыттоочу жолдордун жана роликтердин булганышына жол бербеңиз.

5. Дарбаза ачылып-жабылып жаткан учурда проемдо болууга жана жаракат алуудан сактануу максатында тыюу салынат.

6. Дарбазаны ачуу жана жабуу учурунда проемде чет элдик буюмдардын жоктугун көзөмөлдөңүз.

Упаковка в дерево	Характеристики упаковки
Состав	Пузырьчалуу пленка, пенопласт, жыгач паллет, жыгач таякчалар
Длина, мм	Панелдердин узундугуна жараша көз каранды
Ширина, мм	Панелдердин туурасы + 150 мм
Высота, мм	Панелдердин санына жараша көз каранды

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко гидравликалык көтөргүч кран же минималдуу 2 метрлик балкасы бар жүк көтөрүүчү автопогрузчик аркылуу жүктөйт. Сатып алуучу же орнотуучу топтун мүчөсү таңгакталган дарбазаларды көтөрүү үчүн ушундай эле жабдууну камсыздоосу керек. Балка өндүрүүчү тарабынан берилген жыгач паллеттин астына кирип, башка жагынан чыкканы маанилүү. Кран же башка көтөрүүчү шайман колдонулганда, тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ээ стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

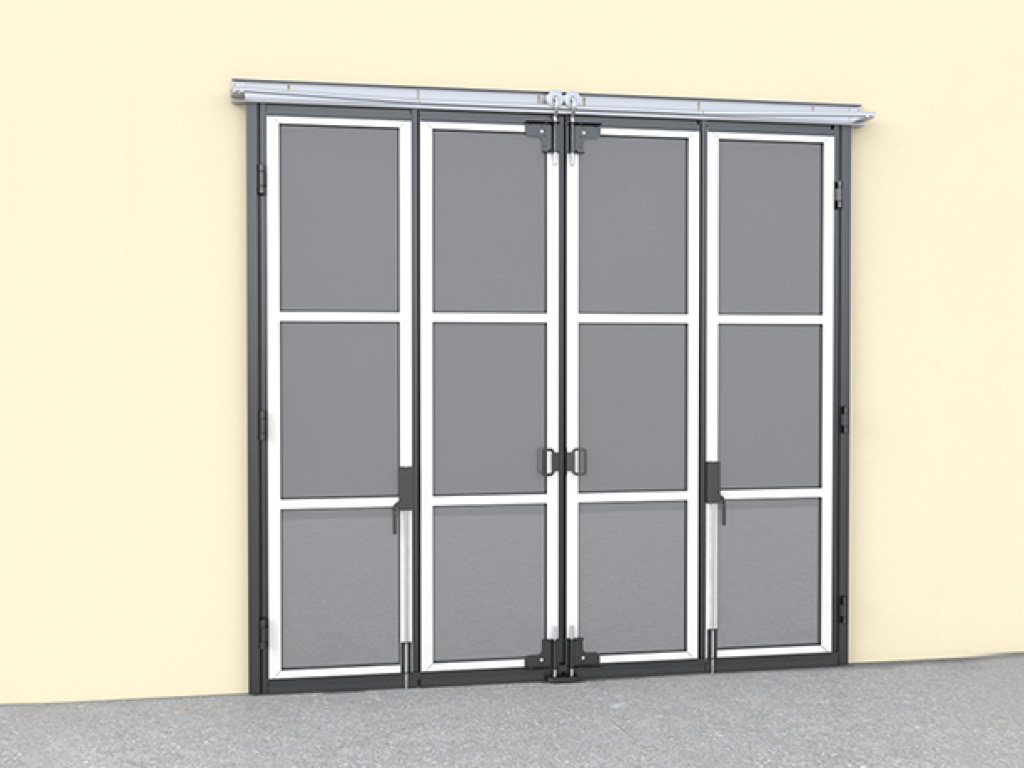

Эгер ачылыштын мүнөздөмөсү уруксат берсе, монтажды дубалдын ички жагына орнотуу сунушталат. Бул учурда, жетек механизми жана багыттоочу рейкалар толук корголгон жана бөгөт коюлган адамдар үчүн жеткиликтүү эмес.

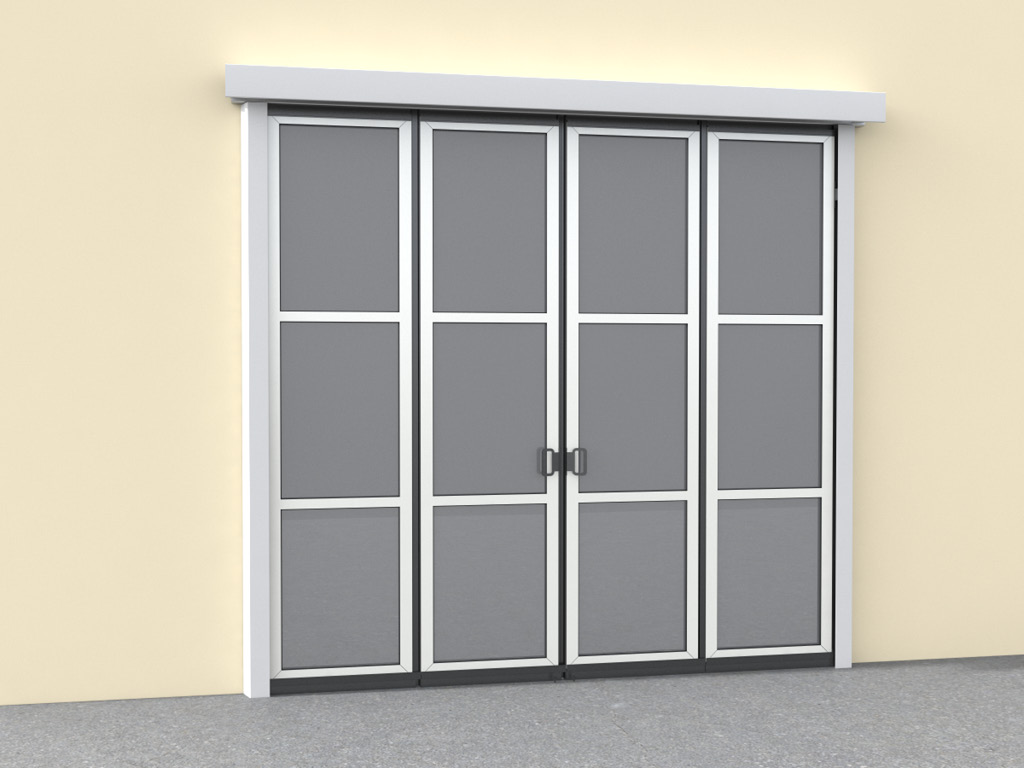

Дубалдын тышкы жагына орнотуу ошол учурда ылайыктуу, эгерде имараттын ичинде шарттар сыртка караганда катаал болсо же имараттын ичинде бош аянттын жетишсиздиги болсо.

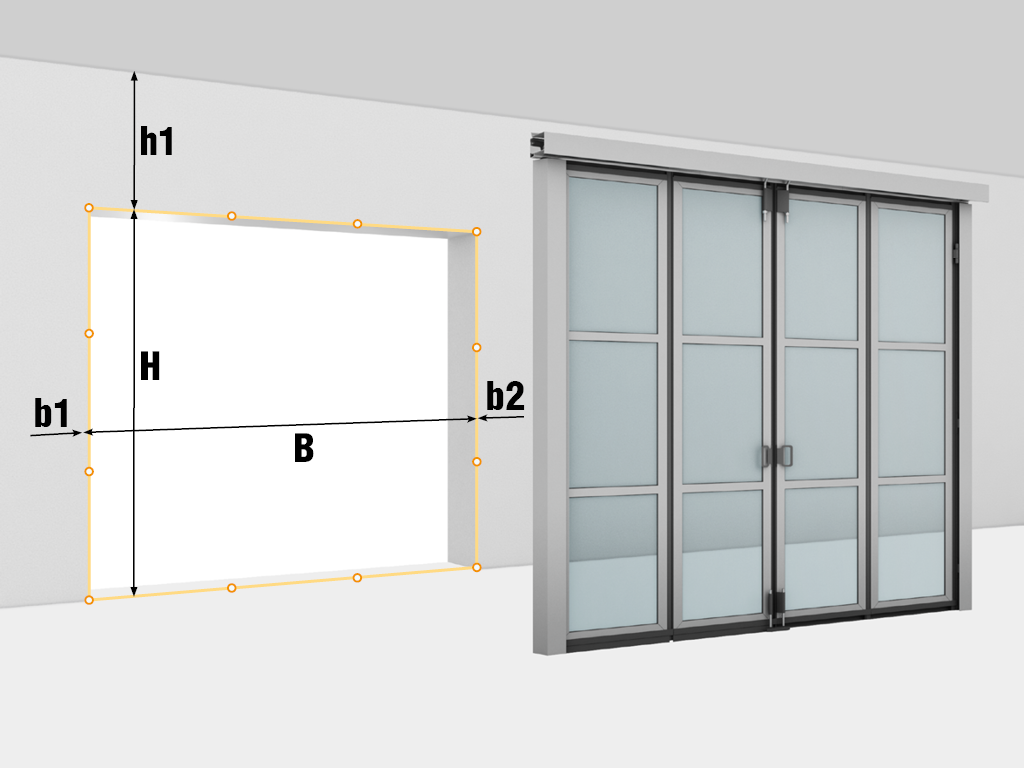

Бардык өлчөмдөр имараттын ичинде жасалышы керек. Ар бир өлчөмдү кеминде үч башка жерден өлчөш керек, тактыкка кепилдик берүү үчүн.
H — ачылыштын бийиктиги (жерден ачылыштын үстүнө чейин аралык).
B — ачылыштын туурасы (ачылыштын сол жана оң жагындагы аралык).
h1 — притолока (ачылыштын үстүнөн тосмого чейин аралык).
b1/b2 — сол/оң жактагы аралык (ашкана четинен тосмого чейин аралык).
H жана B (ачылыштын бийиктиги жана туурасы) өлчөнгөндө, акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрү үчүн — эң кичинекей мааниси алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Монтаждоо боюнча нускамалар «Төмөнкү багыттагычы жок өнөр жайлык бүктөлүүчү панорамалык дарбазалар»

PDF

Кызмат көрсөтүү китеби «Төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар»

PDF

Паспорт «Төмөнкү багыттагычы жок өнөр жайлык бүктөлүүчү панорамалык дарбазалар»

PDF

Сертификат «Имараттар жана курулуштар үчүн дарбазалар. Сериялык чыгарылыш»

PDF

Сертификат «DoorHan металл дарбазалар үчүн комплектүүчү бөлүктөр. Имараттар жана курулуштар үчүн»

PDF

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 0 + 2

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 0 + 3

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 0 + 4

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 2 + 0

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 3 + 0

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 4 + 0

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 1 + 1

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 1 + 2

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 1 + 4

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 2 + 1

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 2 + 2

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 2 + 3

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 2 + 4

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 3 + 2

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 3 + 3

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 4 + 1

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 4 + 2

PDF

DWG

Өнөр жайлык төмөнкү багыттагычы жок бүктөлүүчү панорамалык дарбазалар.
Ачуу схемасы 4 + 4

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан чыгарылган «IFG-P сериясындагы төмөнкү багыттагычы жок өнөр жайлык бүктөлүүчү панорамалык дарбазалар» изделиесинин иштөө жөндөмдүүлүгүнө сатып алууга алган күндөн тартып 1 жылдык кепилдик берилет.

Жаңы буюмдар

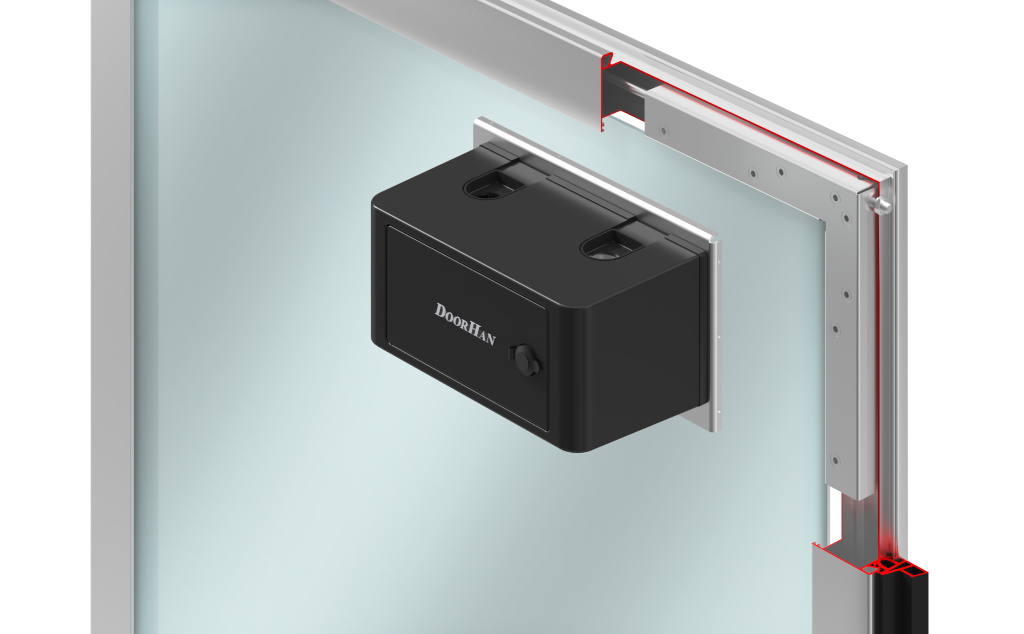

Жеткичти бекитүү үчүн орнотмо бурчак жеткичти панелге ишенимдүү бекитүүнү камсыздайт. Тегерек тешиктер менен даярдалган бурамалар жеткичти эшикке тез орнотууга мүмкүнчүлүк берет.
