AD-SP-TELESCOPE кыймылдаткычы үчүн телескопиялык жылма эшик комплекттери (эки кыймылдуу жана бир кыймылсыз лайт жалпак, ошондой эле фрамуга)

Телескопиялык жылма эшик ар кандай коммерциялык объекттердин кире бериш ачыкчаларына орнотуу үчүн ылайыкташкан, анын ичинде соода жана көңүл ачуу борборлору, бизнес-борборлор, ресторандар, кампалар жана өндүрүштүк комплексдер, медициналык мекемелер, коомдук жана күнүмдүк тейлөөчү имараттар сыяктуу жыш адам агымы бар жерлер. Эки тараптуу телескопиялык конструкциялар ачкычтын капталдарынын туурасынын чектелүү болушу менен байланышкан маселелерди чечүүгө жардам берет.
Зона применения:
Медициналык мекемелер
Медициналык мекемелердин кире бериш топтору: ооруканалар жана поликлиникалар, операциялык жана стерилдик аймактар, дарыкана жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.
Соода объектилери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үйгө жакын дүкөндөр жана бутиктер, дарыканалар, салондор жана банктар бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш топтору, аймактарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик аянттар.
Транспорттук түйүндөр
Аэропорттор, темир жол вокзалдары, автостанциялар, терминалдарга жана күтүлүүчү залдарга кирүүчү чыгыштар, эвакуациялык чыгыштар жана перронго чыгыштар.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/тушүрүү аймактары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өтмөктөр.
Артыкчылыктар
Функционалдуулук
Өнүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда каалаган тапшырманы чечүүгө мүмкүнчүлүк берет.
Жалпактын толтурулушунун ар түрдүүлүгү
Жалпакты 8 же 9 мм коопсуз айнек менен же 24 мм айнек пакети менен толтуруу мүмкүнчүлүгү.
Жөнөкөй чогултуу
Уникалдуу кургак тешилген туташуу жалпактарды чогултуу жана өнүмдү толук монтаждоо убактын кескин кыскартууга, ошондой эле жарык өткөрүмдүүлүктү көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана өнүмдөрдүн класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай ачкычка оптималдуу конструкцияны тандоого мүмкүндүк берет: үстү каптал жана дубал капталдары жок болгондо, дубал капталдардын туурасы чектелген (жетишсиз) болгондо, имараттан башка чыгыштар жок болгондо.
Жакшы баа
Металл колдонууну азайтуу жана профиль системасын оптималдаштыруу эсепке алынып, өнүмдүн баасы жагымдуу болот.
Функционалдуулук
Өнүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда каалаган тапшырманы чечүүгө мүмкүнчүлүк берет.
Жалпактын толтурулушунун ар түрдүүлүгү
Жалпакты 8 же 9 мм коопсуз айнек менен же 24 мм айнек пакети менен толтуруу мүмкүнчүлүгү.
Жөнөкөй чогултуу
Уникалдуу кургак тешилген туташуу жалпактарды чогултуу жана өнүмдү толук монтаждоо убактын кескин кыскартууга, ошондой эле жарык өткөрүмдүүлүктү көбөйтүүгө мүмкүндүк берет.
Конструкциялардын жана өнүмдөрдүн класстарынын ар түрдүүлүгү
Бул артыкчылык ар кандай ачкычка оптималдуу конструкцияны тандоого мүмкүндүк берет: үстү каптал жана дубал капталдары жок болгондо, дубал капталдардын туурасы чектелген (жетишсиз) болгондо, имараттан башка чыгыштар жок болгондо.
Жакшы баа
Металл колдонууну азайтуу жана профиль системасын оптималдаштыруу эсепке алынып, өнүмдүн баасы жагымдуу болот.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Жалпактарды эки тараптуу боёо бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Жалпактарды эки тараптуу боёо бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимдерди которгуч дисплей менен (арт. AD-08SP).

Режимдерди которгуч дисплей менен (арт. AD-08SP).

Кыймылдаткыч датчик (арт. AD-06, 1 даана).

Кыймылдаткыч датчик (арт. AD-06, 1 даана).

Кыймылдаткыч жана коопсуздук датчиктеринин айкалышы (арт. AD-34, 1 даана).

Кыймылдаткыч жана коопсуздук датчиктеринин айкалышы (арт. AD-34, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

* AD-SP-TELESCOPE кыймылдаткычы үчүн сырткы канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн сырткы канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн ички канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн ички канаттарга карата 4 даана кареткалар комплекти.

AD-SP-TELESCOPE үчүн капкак менен жаныбар кутусунун комплекти (арт. AD-16SPTel, 2 даана).

AD-SP-TELESCOPE үчүн капкак менен жаныбар кутусунун комплекти (арт. AD-16SPTel, 2 даана).

Кыймылдаткыч куртагы (арт. AD-17, 11 м).

Кыймылдаткыч куртагы (арт. AD-17, 11 м).

* AD-SP-TELESCOPE кыймылдаткычы үчүн 2 даана стопорлор комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн 2 даана стопорлор комплекти.

Куртка кармагычтар комплекти (арт. AD-20SP, 2 даана).

Куртка кармагычтар комплекти (арт. AD-20SP, 2 даана).

Полго орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Полго орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP-TELESCOPE кыймылдаткычы үчүн капкагы бар куту (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткычы үчүн капкагы бар куту (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткычы үчүн резина төшөмөсү бар рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

AD-SP-TELESCOPE кыймылдаткычы үчүн резина төшөмөсү бар рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана).

30 × 35 мм өлчөмүндөгү тик учунда кесилген канаттын вертикалдык профили (арт. AHDS35 0106.FREZ).

30 × 35 мм өлчөмүндөгү тик учунда кесилген канаттын вертикалдык профили (арт. AHDS35 0106.FREZ).

64 × 35 мм өлчөмүндөгү канаттын горизонталдык профили (арт. AHDS35 0108).

64 × 35 мм өлчөмүндөгү канаттын горизонталдык профили (арт. AHDS35 0108).

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект).

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект).

AD-07SP-TEL — телескоптук эшиктер үчүн электрозамок комплекти (ачкычсыз), уруксатсыз кирүүгө туруктуу коргоону камсыз кылат.

AD-07SP-TEL — телескоптук эшиктер үчүн электрозамок комплекти (ачкычсыз), уруксатсыз кирүүгө туруктуу коргоону камсыз кылат.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштешин камсыз кылат (170 цикл).

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштешин камсыз кылат (170 цикл).

AD-30 — зымсыз (тырмакча) PUSH баскычы. Кыймыл датчигинин ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшик ачылат).

AD-30 — зымсыз (тырмакча) PUSH баскычы. Кыймыл датчигинин ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшик ачылат).

AD-31 — контактсыз инфракызыл баскыч. Кыймыл датчигинин ордуна эшикти контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта иштейт).

AD-31 — контактсыз инфракызыл баскыч. Кыймыл датчигинин ордуна эшикти контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта иштейт).

AD-32 — ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен иш режимдерин которгучтун ордуна колдонулат жана эшикти башкарууга чектелген кирүүнү камсыз кылат.

AD-32 — ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен иш режимдерин которгучтун ордуна колдонулат жана эшикти башкарууга чектелген кирүүнү камсыз кылат.

AD-34 — кыймыл жана коопсуздук датчиктеринин айкалышы. Бир корпусунда микротолкундуу кыймылдаткыч-радар датчик жана эшик тешигинде инфракызыл коопсуздук пердесин бириктирет.

AD-34 — кыймыл жана коопсуздук датчиктеринин айкалышы. Бир корпусунда микротолкундуу кыймылдаткыч-радар датчик жана эшик тешигинде инфракызыл коопсуздук пердесин бириктирет.

AD-09 — эшик тешигинде коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик тешигинде коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Ширина проема, мм
1 540–6 200
Высота проема, мм
2 205–4 000
Притолока, мм
Талап кылынбайт
  1. Жалпактын тик профили
  2. Жалпактын горизонталдык профили
  3. Штапик
  4. 8, 9 мм толтуруулар (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздагыч
  6. Тышкы тыгыздагыч
  7. Борбордук тыгыздагыч

Эки тараптуу телескопиялык эшик.

Эки тараптуу телескопиялык эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000
Бир тараптуу телескопиялык жылма эшик (солго ачылат).

Бир тараптуу телескопиялык жылма эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000

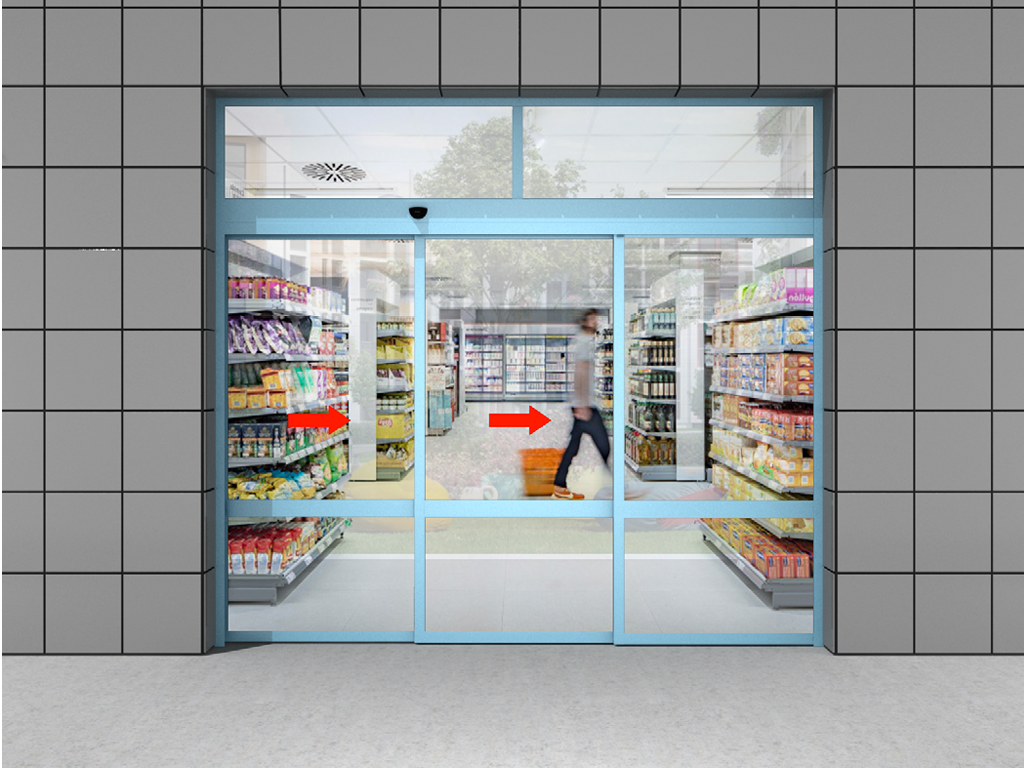

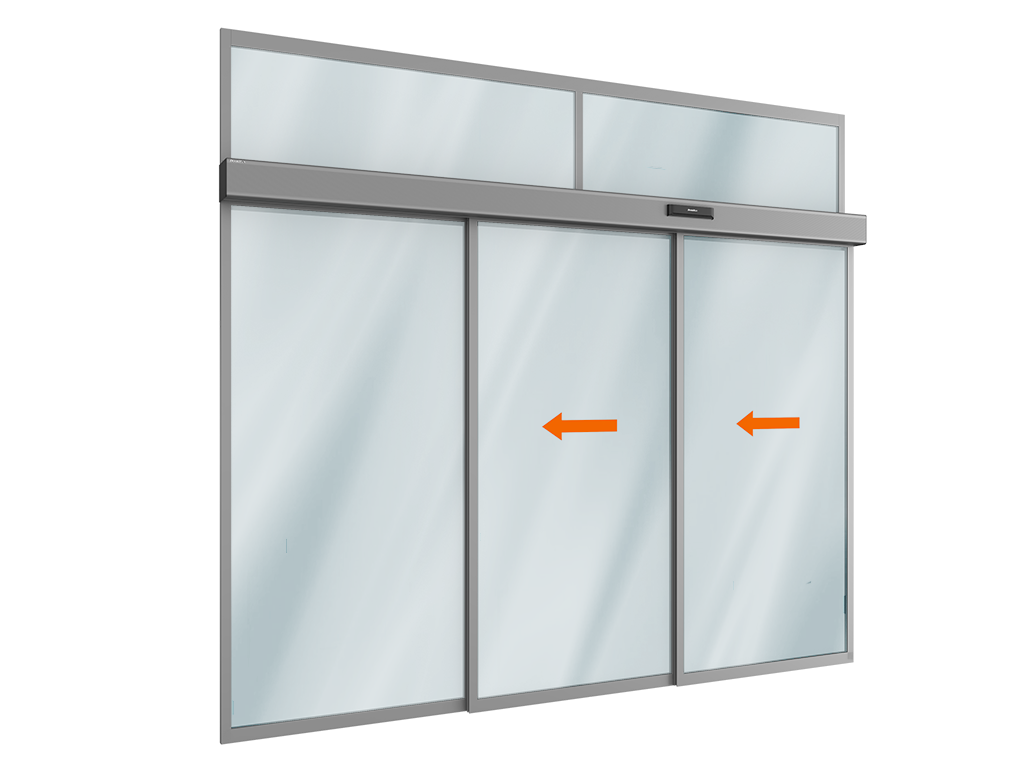

Телескоптук эшик бир жактуу (солго ачылуучу) фрамуга жана кыймылсыз жалюз менен.

Телескоптук эшик бир жактуу (солго ачылуучу) фрамуга жана кыймылсыз жалюз менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 540–6 200
H, мм Высота проема 2 205–4 000
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир жактуу/эки жактуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат иштейт

1. Электр кыймылдаткычы бар эшик кутусун имараттын ичинен эмес, сырттан, көчө тараптан орнотуу катуу тыюу салынат.

2. Эшиктин канаттарын кол менен ачуу жана жабуу электр энергиясы жок учурда гана же жөндөө иштерин жүргүзүүдө жасалышы мүмкүн.

3. Эшиктин канаттарын кол менен ачып-жабууда күч жумшоодон алыс болуңуз. Эшик канаттарын кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар менен жаныбарлар эшиктин ачылуу/жабылуу аймагында узак убакыт болбошу керек, ага көзөмөлдү камсыз кылыңыз.

5. Блоктолгон эшиктерди кол менен түртүп ачууга, кыймылдаган канат менен полдун ортосундагы боштукка манжаларды же башка буюмдарды салып коюуга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарын өтүү учурунда соккуга дуушар кылбаңыз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшиктин кыймыл зонасында чуркоо же туруу тыюу салынат.

7. Эшик канаттары кыймылдаган учурда алардын жолунда бөтөлкөлөр жана таштандылар болбошу керек: бул канаттардын бурмаланышына, блоктолушуна жана автоматика жабдууларынын бузулушуна себеп болушу мүмкүн.

8. Полдогу багыттоочу жана каретка роликтерин булгантууга жол бербеңиз, анткени бул канаттардын жумшак кыймылын бузуп, электр кыймылдаткычынын иштен чыгышына алып келет.

9. Автоматтык эшиктин канаттары ачылып-жабылуу циклинде багыттоочу рельстин бойдон жумшак жылышы керек жана толук ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоздошу зарыл.

10. Фотоэлементтер же инфракызыл перде түрүндөгү коопсуздук элементтери орнотулбаган эшикти колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Асты пенопласт блоктору менен жыгач поддон. Профильдер гофрокартон барак менен оролуп, ПП лентасы менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоочу материал — көбүкчөлүү пленка менен оролгон жана логотиби бар стикер менен бекитилген профильдер. Бир таңгактын салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Көбүкчөлүү пленкага оролгон профиль пачкалары пенопласттан жасалган палетке салынып, стикер менен бекитилет
Кошумча сүрөттөмө печать

Слайдинг эшиктерди өзүнчө орнотуу мүмкүнчүлүгү бар, ошондой эле аларды имараттын фасадына же кире бериш топтомуна интеграциялоо да мүмкүн.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшиктин каркасын ачкычка орнотуу.
Автоматтык эшиктин каркасын ачкычка орнотуу.
Телескопиялык эшиктин каркасын ачкычка орнотуу.
Телескопиялык эшиктин каркасын ачкычка орнотуу.
  1. Ачкычтын параметрлери:
    Н — ачкычтын бийиктиги (таза полдон ачкычтын үстүнө чейинки аралык);
    В — ачкычтын туурасы (ачкычтын сол жээгинен оң жээгине чейинки аралык);
    h — үстү капталынын бийиктиги (ачкычтын үстүнөн жыгач же бетон түшкөнгө чейинки аралык).
    Үстү капталынын, ачкычтын туурасы жана бийиктиги боюнча өлчөө кеминде эки жерден жүргүзүлөт. Жыйынтыктык өлчөм катары ар дайым эң кичине чоңдук кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечекте иштөө ишенимдүүлүгүн камсыз кылуу үчүн имараттын ачкычын даярдоо зарыл. Ачкычтын тазалыгына төмөнкү талаптар коюлган:
    Ачкыч түз төрт бурчтуу формада болушу керек.
    Чектөөчү беттердин поверхности тегиз жана жылмакай болууга тийиш, штукатурка же жарыктар болбоосу керек.
    Полдун беттери тегиз, горизонталдуу, чыкпаган жана түбү төмөндөгөн жерлерсиз болушу керек. 1 мге 1 мм чейинки чекиттерге уруксат берилет.
    Тик жана горизонтал беттер тегиз болушу керек, 1 мге 1 мм чейинки чекиттерге уруксат берилет.
    Эгер ачкычтар көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтаж баштар алдында бул айырмачылыктар жоюлушу керек.
    Үстү капталы жана каптал дубалдары бир түз жазыкта болушу керек.
    Ачкычтын чектелиши негизги конструкция түрүндө, ширетилген түтүк, фасаддык профиль же витраж формасында болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP кыймылдаткычы менен автоматтык слайдинг эшик» колдонмо куралы

«AD-SP-TELESCOPE кыймылдаткычы менен телескоптук эшик» колдонмо куралы

Автоматтык жана телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча колдонмо куралы

«Антипаника» функциясы (ачылуучу функциясы менен) бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо куралы

Фрамуга жана автоматтык эшик бар конструкцияларды чогултуу боюнча колдонмо куралы

AD-34 кыймылдатуу жана коопсуздук датчигин жөндөө боюнча колдонмо куралы

Тешикти даярдоо жана монтаждоо талаптары

Автоматтык слайдинг эшиктин паспортү / AD-SP / AD-SP-TELESCOPE кыймылдаткычы

Алюминий профильге ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Негизги канаттын профиль жана кошумча бөлүктөрүнүн каталогү (архив)

Автоматтык эшиктер үчүн лайтканат профиль жана кошумча бөлүктөрүнүн каталогү

Телескоптук эшиктер үчүн лайтканат профиль жана кошумча бөлүктөрүнүн каталогү

«Антипаника» автоматтык эшиктер үчүн профиль жана кошумча бөлүктөрүнүн каталогү

Кепилдик милдеттенмелери печать

Кардарга система комплектациясы боюнча колдонуу шарттары сакталып турган учурда жөнөтүлгөндөн баштап 2 жылдык кепилдик берилет.

Жаңы буюмдар
AD-30 зымсыз (тырмакча) баскыч кол менен эшикти ачуу башкаруусу үчүн колдонулат жана ал тазаланган жайларда (операция бөлмөлөрү жана лабораториялык блоктор), ошондой эле офистик жана соода жайларында колдонууга ылайыктуу.

AD-30 зымсыз (тырмакча) баскыч кол менен эшикти ачуу башкаруусу үчүн колдонулат жана ал тазаланган жайларда (операция бөлмөлөрү жана лабораториялык блоктор), ошондой эле офистик жана соода жайларында колдонууга ылайыктуу.

AD-34 датчиги — айкалышкан түзүлүш болуп, бир корпусунда микротолкундуу кыймылдаткыч-радар жана инфракызыл катышуу пердесин камтыйт. Бул датчик AD-SP кыймылдаткыч менен автоматтык слайдинг эшиктин курамында орнотулганда, коопсуздук фотоэлементтери менен бирге же аларды алмаштырып иштей алат.

AD-34 датчиги — айкалышкан түзүлүш болуп, бир корпусунда микротолкундуу кыймылдаткыч-радар жана инфракызыл катышуу пердесин камтыйт. Бул датчик AD-SP кыймылдаткыч менен автоматтык слайдинг эшиктин курамында орнотулганда, коопсуздук фотоэлементтери менен бирге же аларды алмаштырып иштей алат.

Дизайн
Толтуруунун дизайны
Жалпактарды эки тараптуу боёо бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Жалпактарды эки тараптуу боёо бар. 8, 9 жана 24 мм калыңдыктагы каалаган түрдөгү толтуруулар
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Режимдерди которгуч дисплей менен (арт. AD-08SP).

Режимдерди которгуч дисплей менен (арт. AD-08SP).

Кыймылдаткыч датчик (арт. AD-06, 1 даана).

Кыймылдаткыч датчик (арт. AD-06, 1 даана).

Кыймылдаткыч жана коопсуздук датчиктеринин айкалышы (арт. AD-34, 1 даана).

Кыймылдаткыч жана коопсуздук датчиктеринин айкалышы (арт. AD-34, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

* AD-SP-TELESCOPE кыймылдаткычы үчүн сырткы канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн сырткы канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн ички канаттарга карата 4 даана кареткалар комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн ички канаттарга карата 4 даана кареткалар комплекти.

AD-SP-TELESCOPE үчүн капкак менен жаныбар кутусунун комплекти (арт. AD-16SPTel, 2 даана).

AD-SP-TELESCOPE үчүн капкак менен жаныбар кутусунун комплекти (арт. AD-16SPTel, 2 даана).

Кыймылдаткыч куртагы (арт. AD-17, 11 м).

Кыймылдаткыч куртагы (арт. AD-17, 11 м).

* AD-SP-TELESCOPE кыймылдаткычы үчүн 2 даана стопорлор комплекти.

* AD-SP-TELESCOPE кыймылдаткычы үчүн 2 даана стопорлор комплекти.

Куртка кармагычтар комплекти (арт. AD-20SP, 2 даана).

Куртка кармагычтар комплекти (арт. AD-20SP, 2 даана).

Полго орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

Полго орнотулган төмөнкү багыттоочу (арт. TPP-001-32D, 2 даана).

AD-SP-TELESCOPE кыймылдаткычы үчүн капкагы бар куту (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткычы үчүн капкагы бар куту (арт. AHDS35 2019-2023).

AD-SP-TELESCOPE кыймылдаткычы үчүн резина төшөмөсү бар рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

AD-SP-TELESCOPE кыймылдаткычы үчүн резина төшөмөсү бар рельс (арт. AHDS35 2023 c AD-29TEL, 2 даана).

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана).

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана).

30 × 35 мм өлчөмүндөгү тик учунда кесилген канаттын вертикалдык профили (арт. AHDS35 0106.FREZ).

30 × 35 мм өлчөмүндөгү тик учунда кесилген канаттын вертикалдык профили (арт. AHDS35 0106.FREZ).

64 × 35 мм өлчөмүндөгү канаттын горизонталдык профили (арт. AHDS35 0108).

64 × 35 мм өлчөмүндөгү канаттын горизонталдык профили (арт. AHDS35 0108).

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект).

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект).

Дополнительная комплектация
AD-07SP-TEL — телескоптук эшиктер үчүн электрозамок комплекти (ачкычсыз), уруксатсыз кирүүгө туруктуу коргоону камсыз кылат.

AD-07SP-TEL — телескоптук эшиктер үчүн электрозамок комплекти (ачкычсыз), уруксатсыз кирүүгө туруктуу коргоону камсыз кылат.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштешин камсыз кылат (170 цикл).

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh), эшиктин тышкы электр энергиясы жок 15–30 мүнөт бою үзгүлтүксүз иштешин камсыз кылат (170 цикл).

AD-30 — зымсыз (тырмакча) PUSH баскычы. Кыймыл датчигинин ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшик ачылат).

AD-30 — зымсыз (тырмакча) PUSH баскычы. Кыймыл датчигинин ордуна эшикти кол менен башкарууга колдонулат (баскычты басуу менен эшик ачылат).

AD-31 — контактсыз инфракызыл баскыч. Кыймыл датчигинин ордуна эшикти контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта иштейт).

AD-31 — контактсыз инфракызыл баскыч. Кыймыл датчигинин ордуна эшикти контактсыз башкаруу үчүн колдонулат (1ден 15 смге чейинки аралыкта иштейт).

AD-32 — ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен иш режимдерин которгучтун ордуна колдонулат жана эшикти башкарууга чектелген кирүүнү камсыз кылат.

AD-32 — ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен иш режимдерин которгучтун ордуна колдонулат жана эшикти башкарууга чектелген кирүүнү камсыз кылат.

AD-34 — кыймыл жана коопсуздук датчиктеринин айкалышы. Бир корпусунда микротолкундуу кыймылдаткыч-радар датчик жана эшик тешигинде инфракызыл коопсуздук пердесин бириктирет.

AD-34 — кыймыл жана коопсуздук датчиктеринин айкалышы. Бир корпусунда микротолкундуу кыймылдаткыч-радар датчик жана эшик тешигинде инфракызыл коопсуздук пердесин бириктирет.

AD-09 — эшик тешигинде коопсуздукту камсыз кылган фотоэлементтер комплекти.

AD-09 — эшик тешигинде коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Ширина проема, мм
1 540–6 200
Высота проема, мм
2 205–4 000
Притолока, мм
Талап кылынбайт
Конструкция
  1. Жалпактын тик профили
  2. Жалпактын горизонталдык профили
  3. Штапик
  4. 8, 9 мм толтуруулар (штапик менен) же 24 мм (штапиксиз)
  5. Ички тыгыздагыч
  6. Тышкы тыгыздагыч
  7. Борбордук тыгыздагыч
Стандартные конструктивные решения

Эки тараптуу телескопиялык эшик.

Эки тараптуу телескопиялык эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–4 000
H, мм Высота проема 1 700–3 000
Бир тараптуу телескопиялык жылма эшик (солго ачылат).

Бир тараптуу телескопиялык жылма эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 900–3 000
H, мм Высота проема 1 700–3 000
Телескоптук эшик бир жактуу (солго ачылуучу) фрамуга жана кыймылсыз жалюз менен.

Телескоптук эшик бир жактуу (солго ачылуучу) фрамуга жана кыймылсыз жалюз менен.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 540–6 200
H, мм Высота проема 2 205–4 000
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген канат
Максимальная высота, м 4
Максимальный вес створки, кг. 2 × 100/4 × 90 Бир жактуу/эки жактуу телескоп
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат иштейт
Условия эксплуатации продукции

1. Электр кыймылдаткычы бар эшик кутусун имараттын ичинен эмес, сырттан, көчө тараптан орнотуу катуу тыюу салынат.

2. Эшиктин канаттарын кол менен ачуу жана жабуу электр энергиясы жок учурда гана же жөндөө иштерин жүргүзүүдө жасалышы мүмкүн.

3. Эшиктин канаттарын кол менен ачып-жабууда күч жумшоодон алыс болуңуз. Эшик канаттарын кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар менен жаныбарлар эшиктин ачылуу/жабылуу аймагында узак убакыт болбошу керек, ага көзөмөлдү камсыз кылыңыз.

5. Блоктолгон эшиктерди кол менен түртүп ачууга, кыймылдаган канат менен полдун ортосундагы боштукка манжаларды же башка буюмдарды салып коюуга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Эшик канаттарын өтүү учурунда соккуга дуушар кылбаңыз жана алардын ачылышына же жабылышына тоскоол болбоңуз. Эшиктин кыймыл зонасында чуркоо же туруу тыюу салынат.

7. Эшик канаттары кыймылдаган учурда алардын жолунда бөтөлкөлөр жана таштандылар болбошу керек: бул канаттардын бурмаланышына, блоктолушуна жана автоматика жабдууларынын бузулушуна себеп болушу мүмкүн.

8. Полдогу багыттоочу жана каретка роликтерин булгантууга жол бербеңиз, анткени бул канаттардын жумшак кыймылын бузуп, электр кыймылдаткычынын иштен чыгышына алып келет.

9. Автоматтык эшиктин канаттары ачылып-жабылуу циклинде багыттоочу рельстин бойдон жумшак жылышы керек жана толук ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоздошу зарыл.

10. Фотоэлементтер же инфракызыл перде түрүндөгү коопсуздук элементтери орнотулбаган эшикти колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Асты пенопласт блоктору менен жыгач поддон. Профильдер гофрокартон барак менен оролуп, ПП лентасы менен бекитилген
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоочу материал — көбүкчөлүү пленка менен оролгон жана логотиби бар стикер менен бекитилген профильдер. Бир таңгактын салмагы 35 кгдан ашпайт
Упаковка на палету Характеристики упаковки
Көбүкчөлүү пленкага оролгон профиль пачкалары пенопласттан жасалган палетке салынып, стикер менен бекитилет
Кошумча сүрөттөмө

Слайдинг эшиктерди өзүнчө орнотуу мүмкүнчүлүгү бар, ошондой эле аларды имараттын фасадына же кире бериш топтомуна интеграциялоо да мүмкүн.

Орнотуу
Способы монтажа
Автоматтык эшиктин каркасын ачкычка орнотуу.
Автоматтык эшиктин каркасын ачкычка орнотуу.
Телескопиялык эшиктин каркасын ачкычка орнотуу.
Телескопиялык эшиктин каркасын ачкычка орнотуу.
Подготовка строительного объекта
  1. Ачкычтын параметрлери:
    Н — ачкычтын бийиктиги (таза полдон ачкычтын үстүнө чейинки аралык);
    В — ачкычтын туурасы (ачкычтын сол жээгинен оң жээгине чейинки аралык);
    h — үстү капталынын бийиктиги (ачкычтын үстүнөн жыгач же бетон түшкөнгө чейинки аралык).
    Үстү капталынын, ачкычтын туурасы жана бийиктиги боюнча өлчөө кеминде эки жерден жүргүзүлөт. Жыйынтыктык өлчөм катары ар дайым эң кичине чоңдук кабыл алынат.
  2. Конструкцияны сапаттуу орнотуу жана анын келечекте иштөө ишенимдүүлүгүн камсыз кылуу үчүн имараттын ачкычын даярдоо зарыл. Ачкычтын тазалыгына төмөнкү талаптар коюлган:
    Ачкыч түз төрт бурчтуу формада болушу керек.
    Чектөөчү беттердин поверхности тегиз жана жылмакай болууга тийиш, штукатурка же жарыктар болбоосу керек.
    Полдун беттери тегиз, горизонталдуу, чыкпаган жана түбү төмөндөгөн жерлерсиз болушу керек. 1 мге 1 мм чейинки чекиттерге уруксат берилет.
    Тик жана горизонтал беттер тегиз болушу керек, 1 мге 1 мм чейинки чекиттерге уруксат берилет.
    Эгер ачкычтар көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтаж баштар алдында бул айырмачылыктар жоюлушу керек.
    Үстү капталы жана каптал дубалдары бир түз жазыкта болушу керек.
    Ачкычтын чектелиши негизги конструкция түрүндө, ширетилген түтүк, фасаддык профиль же витраж формасында болушу керек.
Кепилдик милдеттенмелери

Кардарга система комплектациясы боюнча колдонуу шарттары сакталып турган учурда жөнөтүлгөндөн баштап 2 жылдык кепилдик берилет.

Документация
Инструкции

«AD-SP кыймылдаткычы менен автоматтык слайдинг эшик» колдонмо куралы

«AD-SP-TELESCOPE кыймылдаткычы менен телескоптук эшик» колдонмо куралы

Автоматтык жана телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча колдонмо куралы

«Антипаника» функциясы (ачылуучу функциясы менен) бар автоматтык эшиктердин канаттарын чогултуу боюнча колдонмо куралы

Фрамуга жана автоматтык эшик бар конструкцияларды чогултуу боюнча колдонмо куралы

AD-34 кыймылдатуу жана коопсуздук датчигин жөндөө боюнча колдонмо куралы

Тешикти даярдоо жана монтаждоо талаптары

Паспорта и сертификаты

Автоматтык слайдинг эшиктин паспортү / AD-SP / AD-SP-TELESCOPE кыймылдаткычы

Алюминий профильге ылайыктуулук сертификаты

Автоматтык эшиктер үчүн кыймылдаткычтарга ылайыктуулук декларациясы

Чертежи

Негизги канаттын профиль жана кошумча бөлүктөрүнүн каталогү (архив)

Автоматтык эшиктер үчүн лайтканат профиль жана кошумча бөлүктөрүнүн каталогү

Телескоптук эшиктер үчүн лайтканат профиль жана кошумча бөлүктөрүнүн каталогү

«Антипаника» автоматтык эшиктер үчүн профиль жана кошумча бөлүктөрүнүн каталогү

Буйрутма бериңиз
