DoorHan өнөр жайлык бүктөлүүчү, жылып ачылуучу жана ачылуучу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

DoorHan компаниясынын ачылуучу гараж дарбазалары жеке менчик, коммерциялык жана өнөр жай секторлорунда орнотулат, мисалы, гараждарда, цехтерде, ремонттук деполордо, өндүрүш цехтеринде ж.б. Классикалык конструкция дарбазанын ишенимдүүлүгүн жана узак кызмат мөөнөтүн камсыздайт, эшиктин эшиги сэндвич-панелдер менен толтурулгандыктан жогорку энергия үнөмдөө көрсөткүчтөрүнө ээ.

Зона применения:

Өнөр жай жана кампалык жайлар

Цехтер, цехтер, лабораториялар, техникалык бөлмөлөр, кампалар

Жеке жана коммерциялык объекттер

Гараждар, чарбалык курулуштар, транспорттук жана ремонттук деполор, өрт бөлүмдөрү

монтаж менен заказ берүү

Артыкчылыктар

Узак кызмат мөөнөтү жана энергияны үнөмдөөчү касиеттери

Классикалык конструкция дарбазанын ишенимдүүлүгүн жана узак кызмат мөөнөтүн камсыздайт, эшиктин эшиги 80 мм калыңдыктагы сэндвич-панелдерден түзүлүп, жогорку энергия үнөмдөө көрсөткүчтөрүнө ээ.

Орнотуу жеңилдиги жана жумшак иштеши

Подшипник менен алынуучу бөлүнүүчү багана орнотуу жеңилдигин жана эшиктердин жумшак иштешин камсыздайт.

Конструкциянын катуулугу жана ишенимдүүлүгү

Темир рамка чатыштардагы бекемдөө бурчтары менен сөгүлүүнү болтурбай, конструкциянын кошумча катуулугун камсыздайт.

Кеңейтилген негизги комплектация

Негизги комплектацияга кирет: дарбазаны сырткы жана ички тараптан бекитүүгө мүмкүндүк берген кулпу; ригельдүү тыгын жана рамканын контурундагы тыгыздоочу система.

Узак кызмат мөөнөтү жана энергияны үнөмдөөчү касиеттери

Орнотуу жеңилдиги жана жумшак иштеши

Подшипник менен алынуучу бөлүнүүчү багана орнотуу жеңилдигин жана эшиктердин жумшак иштешин камсыздайт.

Конструкциянын катуулугу жана ишенимдүүлүгү

Кеңейтилген негизги комплектация

Дизайн

Сэндвич-панелдин бетинин түрү

Түстөр

ағаш текстурасы

RAL 9003 (ак, стандарттык)

RAL 7004 (күрөң, стандарттык); панелдин башка тарабы – RAL 9003 (ак)

RAL картасы боюнча стандарттык эмес түс

Комплектация

Базовая комплектация

Дополнительная комплектация

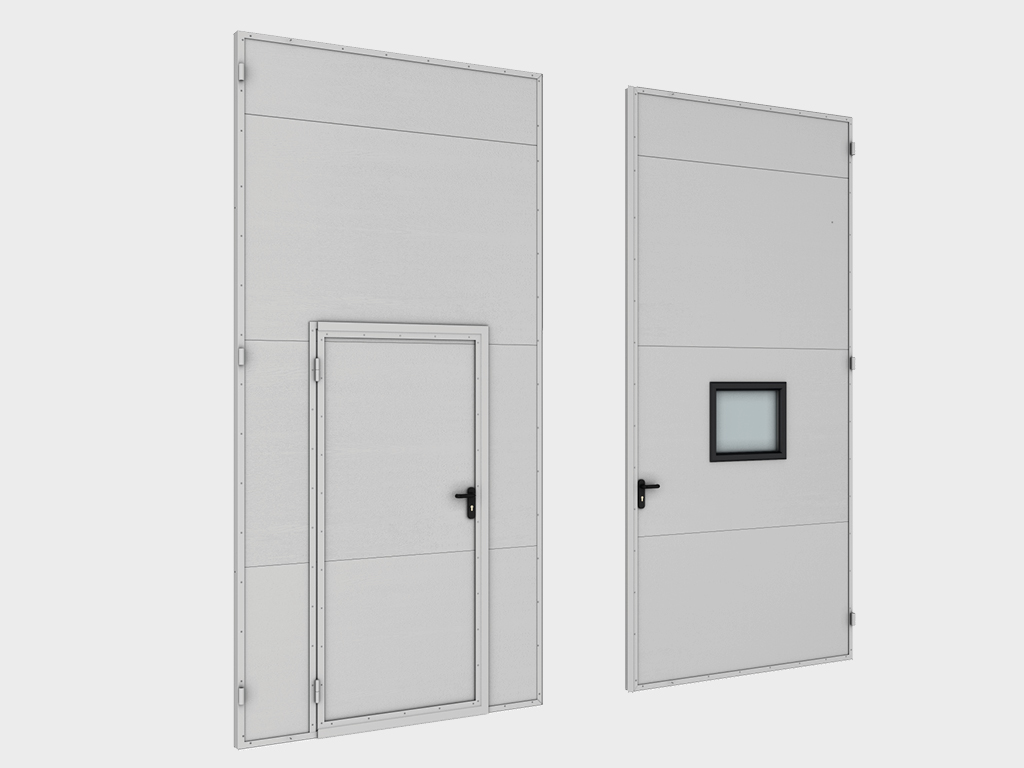

Эки эшик табагы жыйналган абалда берилет (80 мм калыңдыктагы сэндвич-панелдер, болоттон жасалган чектөө профильдери, бекемдөөчү бурчтар, алмаштыруучу осьтуу баганалар, тыгыздоочу материал, механикалык кулпу). Дарбаза автоматташтырылганда, кардардын тапшырмасы боюнча эшик табактарга кулпу орнотулбайт. Киргизилүүчү кичи эшик жана терезелер техникалык тапшырмага ылайык опция катары жасалат.

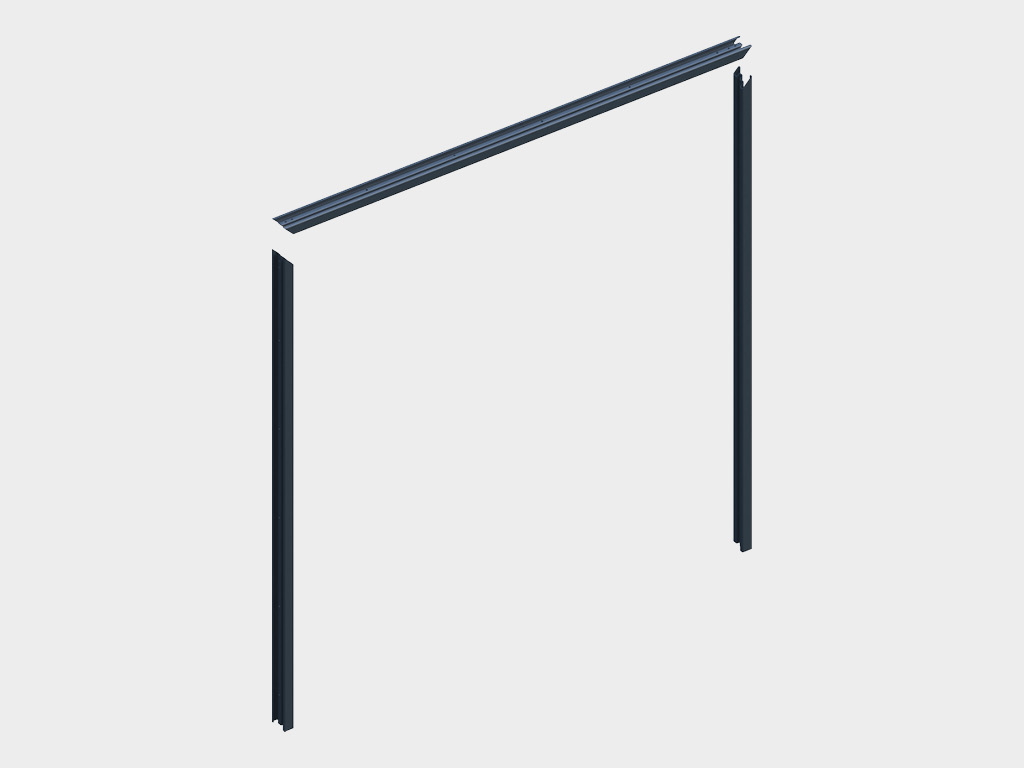

Болоттон жасалган рамка бөлүнгөн абалда берилет (эки тик жана бир ийри профиль).

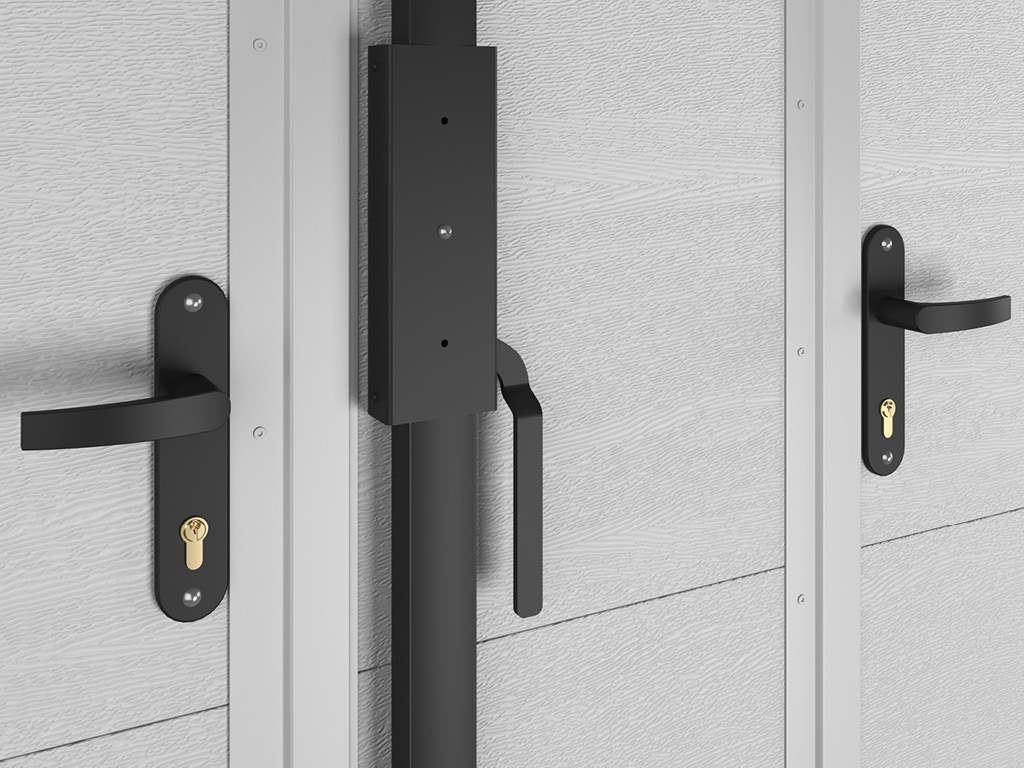

Механикалык кулпу дарбазаны сырткы жана ички тараптан бекитүүгө мүмкүнчүлүк берет. Ачылуучу гараж дарбазаларынын пассивдүү коргоо түрүн монтаж учурунда орнотулган ригельдүү тыгын камсыздайт.

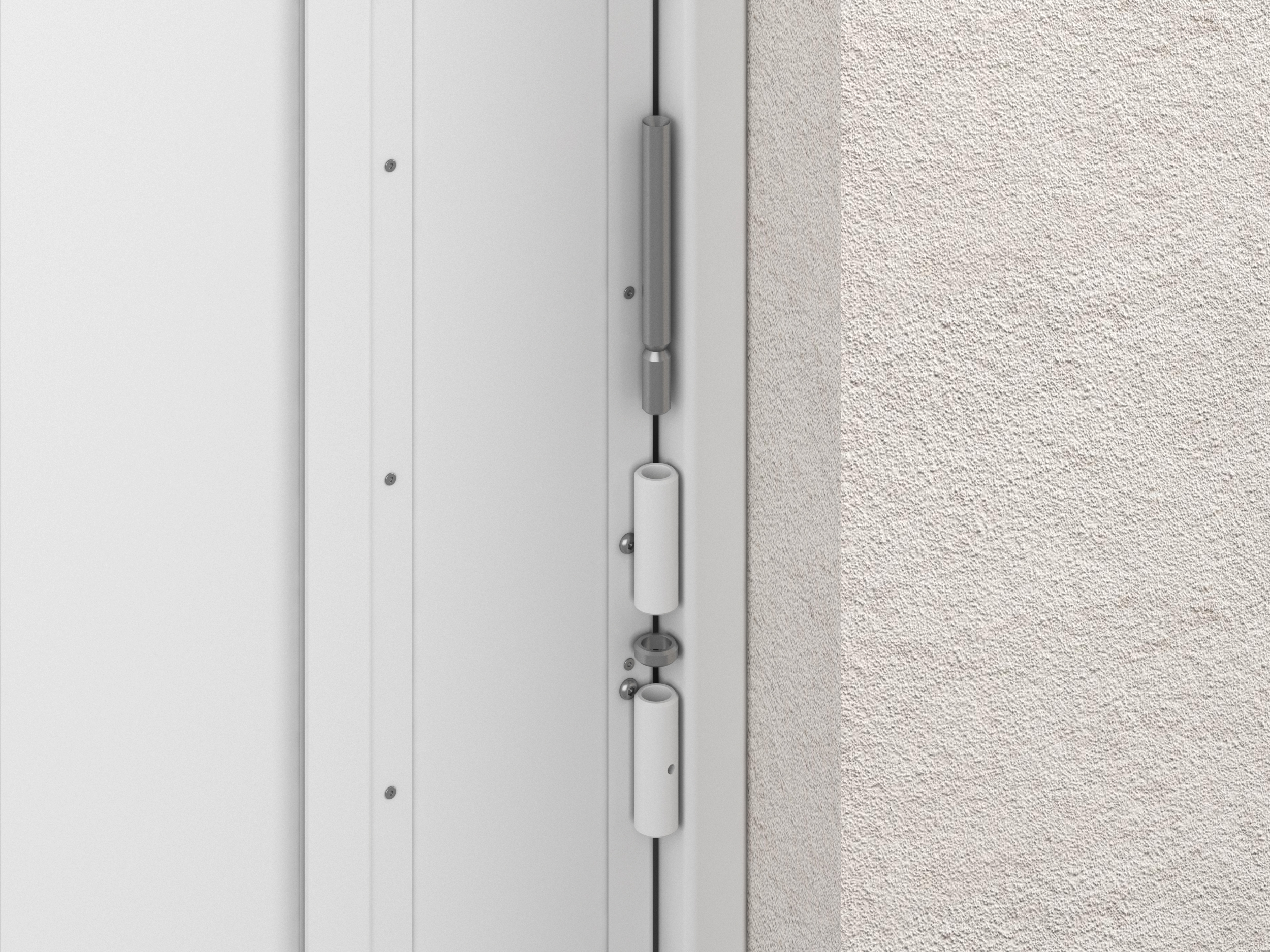

Алмаштырылуучу бөлүнүүчү багана орнотуу жеңилдигин жана эшик табактардын жумшак кыймылын камсыз кылат.

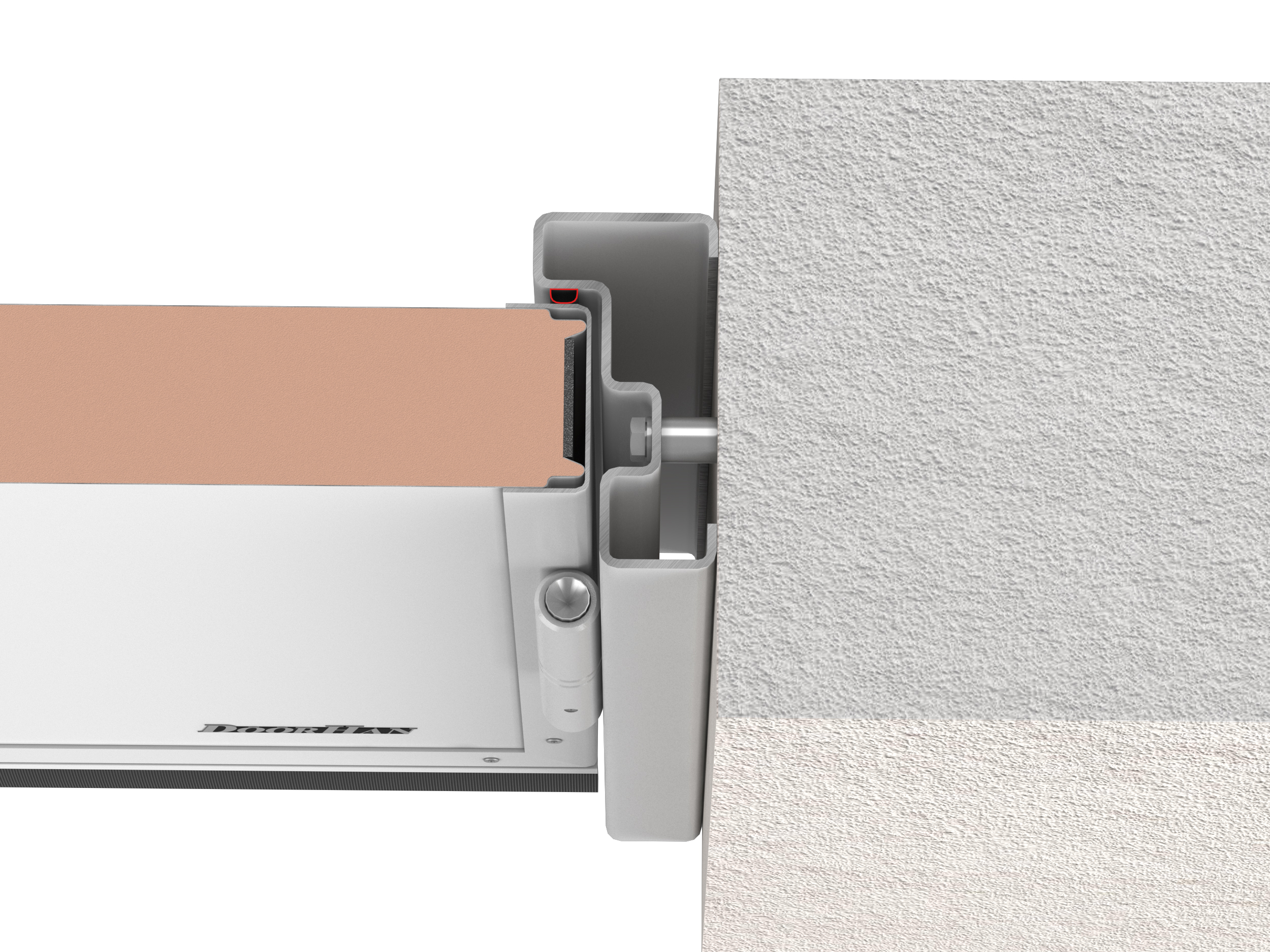

Арнайы EPDM тыгыздоочу материал рамка менен эшик табагынын чегин бекем герметизациялайт.

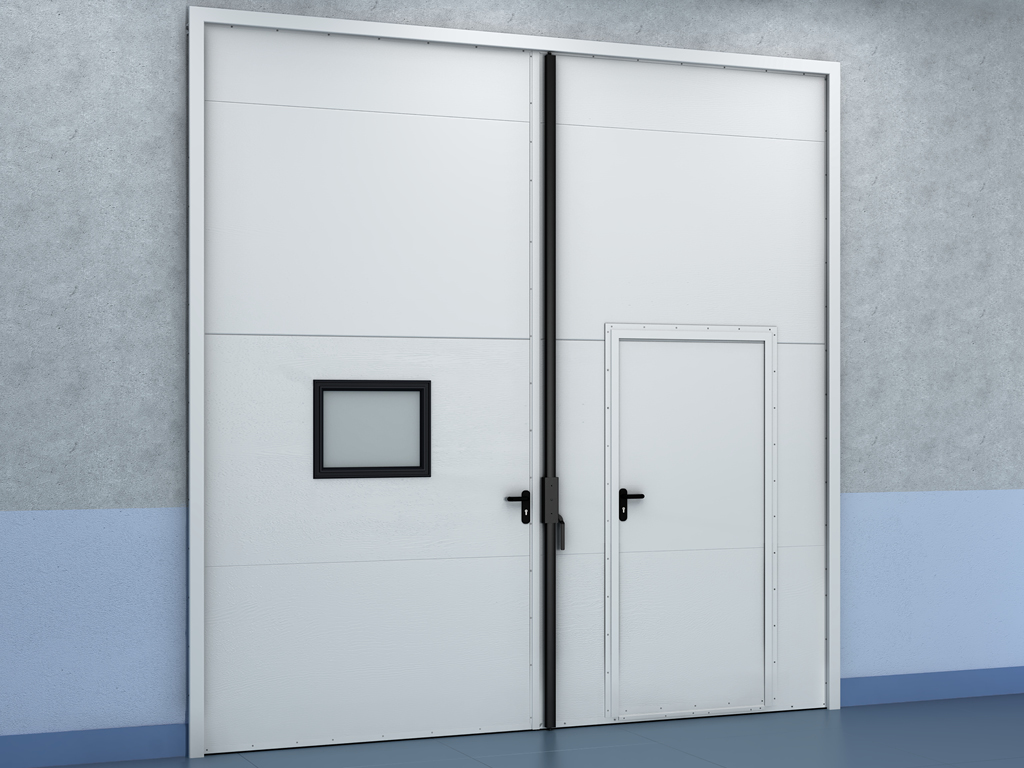

Эшик табагына кичи эшик (порог менен) орнотулушу мүмкүн, бул дарбаза жабык учурда да бөлмөгө ыңгайлуу кирүүгө шарт түзөт. Терезелерди орнотуу аркылуу бөлмөнүн жарыктыгын жогорулатууга мүмкүнчүлүк бар. Терезенин рамкасы атайын тыгыздоочу материал менен жабдылып, дарбазанын эшиги менен катуу тыгыз байланыш түзүп, жылуулуктун жоголушун алдын алат. Терезенин кара түсүндөгү чектөө дарбазанын фурнитурасы менен шайкеш келет.

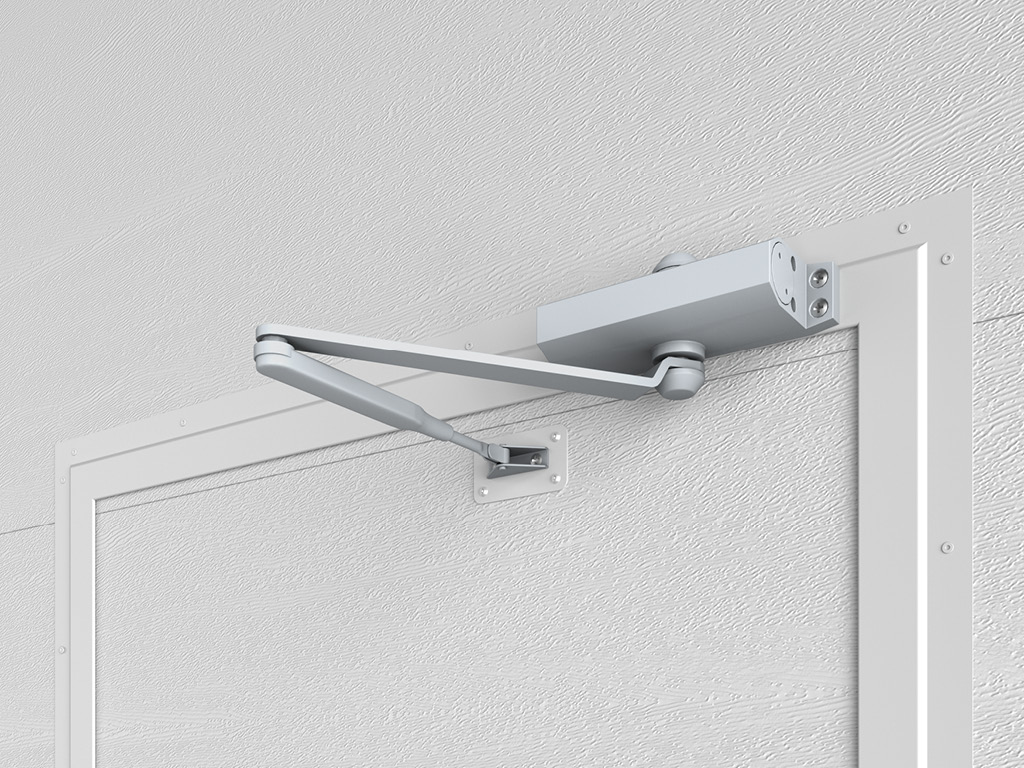

Кичи эшикке доводчик орнотуу анын жумшак жабылышын жана эшиктин эшигине толук жабылышын камсыздайт.

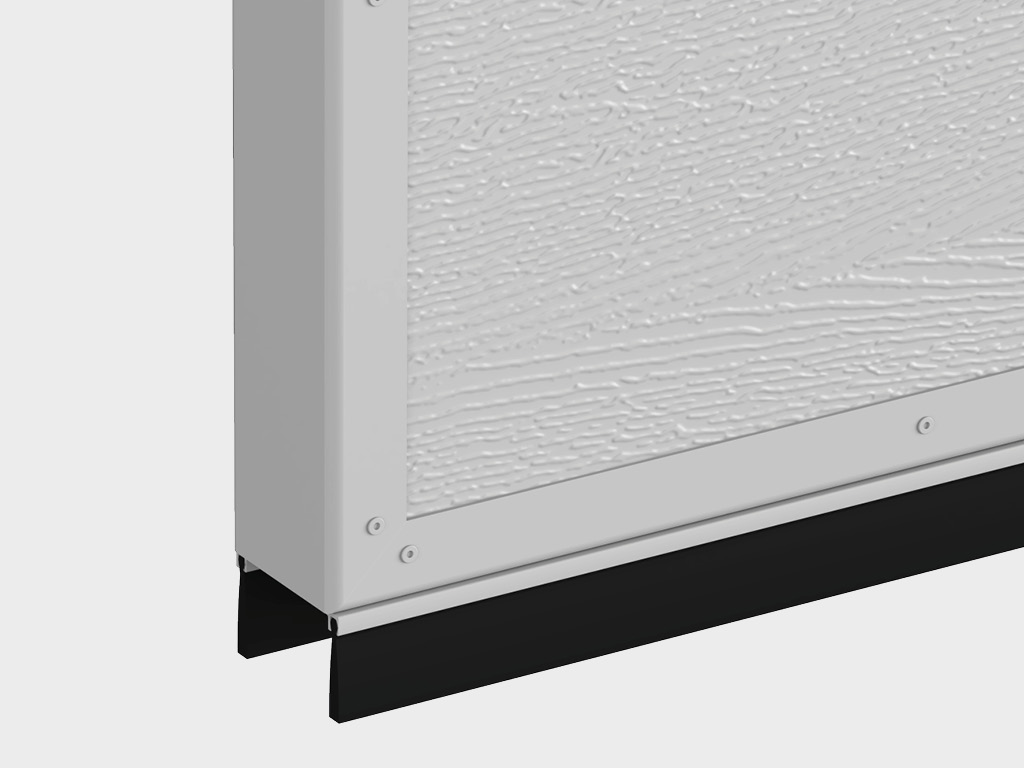

Щетка түрүндөгү тыгыздоочу материал бөлмөдөн жылуулукту же муздак абаны сыртка чыгарбоого жана чаңдын кирүүсүн алдын алууга жардам берет. Тыгыздоочу материал каалаган бетте жакшы иштеп, аны бузбайт.

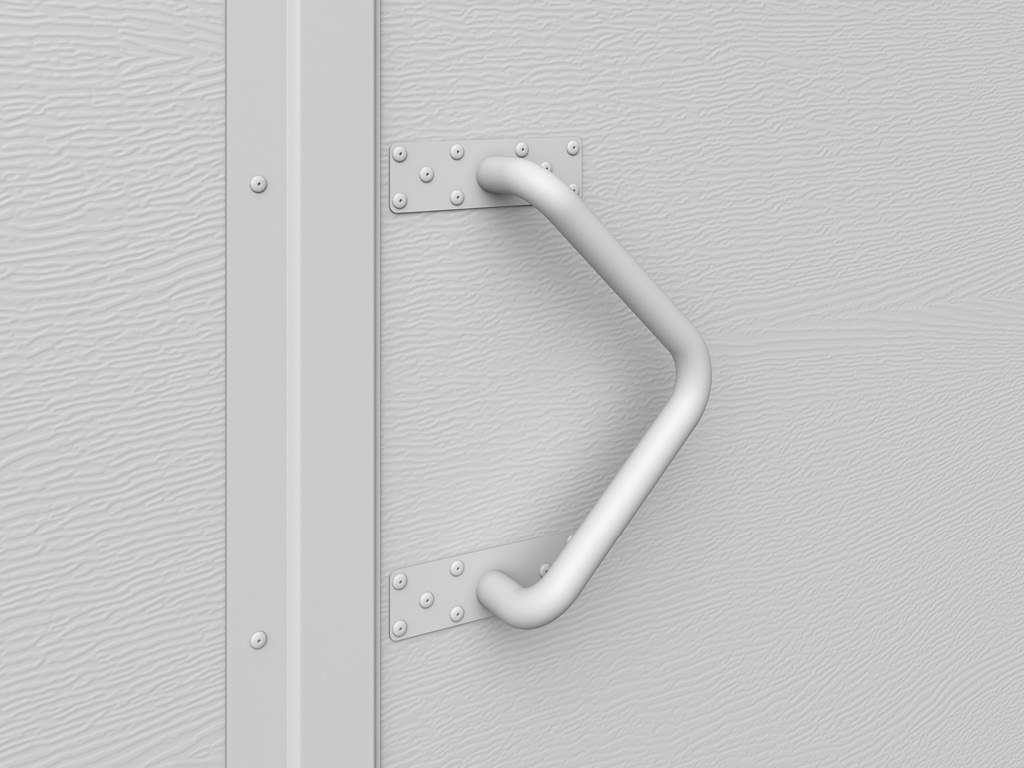

Алюминий колтуку дарбазанын сырт жагындагы эшик табактарына орнотулушу мүмкүн.

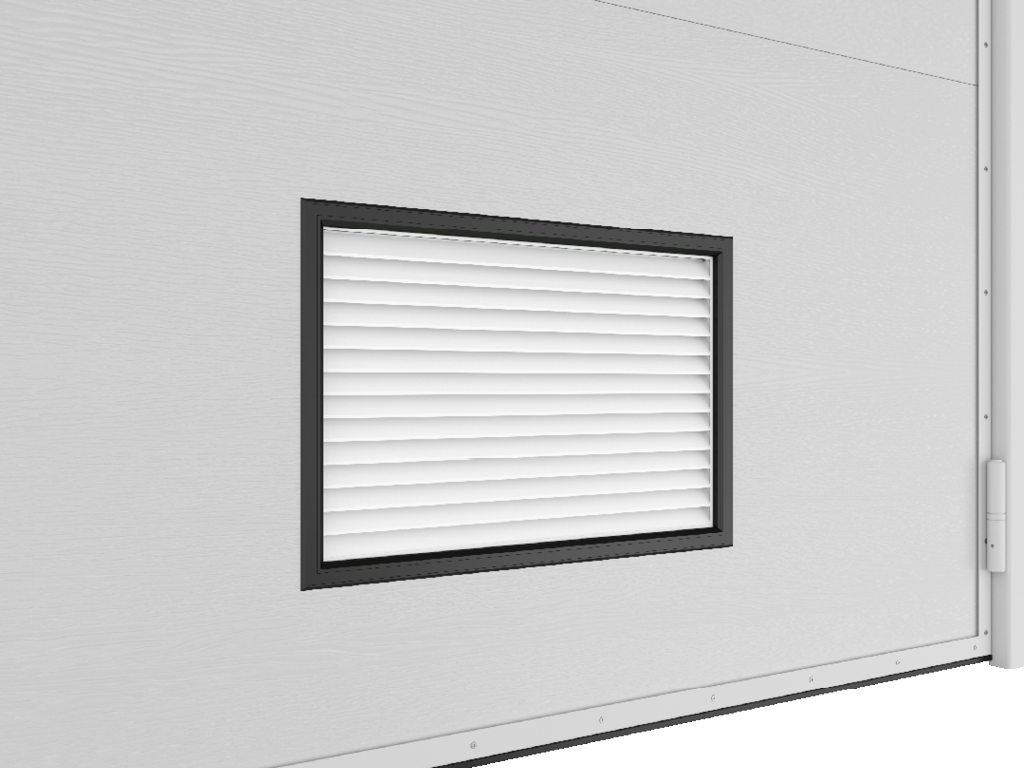

Кошумча макулдашуулар боюнча вентиляция торун орнотуу мүмкүн.

DoorHan компаниясынын электроприводдору менен ачылуучу дарбазаларды автоматташтыруу жана коопсуздук системаларын орнотуу мүмкүнчүлүгү бар (караңыз: «Дарбазалар үчүн автоматика» бөлүмү).

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–5 000

Притолока, мм

Чектөөлөр жок (иштетилген орнотуу)

Пристенки, мм

Чектөөлөр жок (кыркынташтырылган орнотуу)

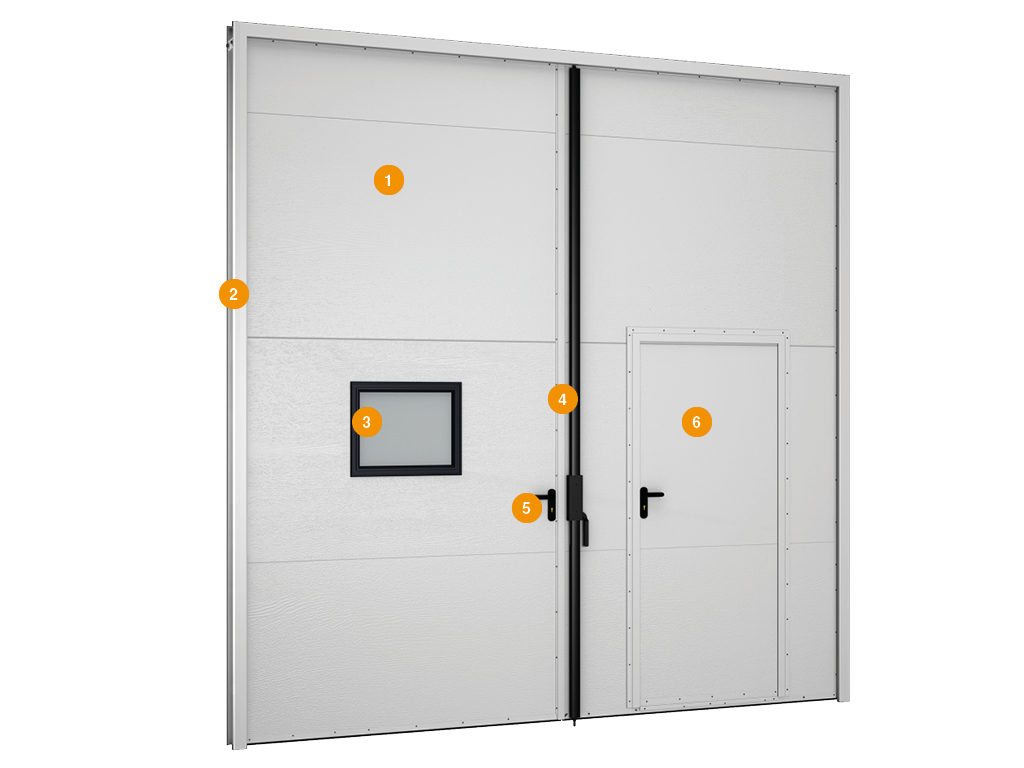

Дарбазанын эшиги
Дарбазанын рамкасы
Терезе
Ригельдүү тыгын
Баскычтуу кулпу цилиндр түрүндө
Орнотулган кичи эшик

Кулпусу оң жакта жайгашкан эшик табагы.

Кулпусу сол жакта жайгашкан эшик табагы.

Параметр	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Эң азы 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	Эң азы 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Дарбазанын бир дагы бөлүгүн алмаштыруунун зарылдыгы жок экенин өндүрүүчү кепилдеген минималдуу ачылуу-жабылуу циклинин саны
Усилие ручного открывания и закрывания, Н, не более	Эң көбү 150
Сопротивление удару твердым телом, Дж	E – 10 Дж; h – 1 м; m топ – 1 кг	Сынактар дарбазанын эшик табагынын бүтүндүгүн аныктоо максатында жүргүзүлгөн
Вес ворот в сборе, кг	Дарбаза 3 × 3 м: эшик табагынын салмагы – 132 кг, рамкасынын салмагы – 104 кг, конструкциянын салмагы – 236 кг. Дарбаза 5 × 5 м: эшик табагынын салмагы – 387 кг, рамкасынын салмагы – 174 кг, конструкциянын салмагы – 561 кг.	Белгиленген популярдуу өлчөмдөгү дарбазалардын салмагы көрсөтүлгөн

1. Дарбазанын эшик табактарын ачык абалда туруктуу кармап туруучу тосмолорсуз колдонууга тыюу салынат.

2. Ачылуучу гараж дарбазаларын орнотуу кошулган нускамаларга так ылайык жүргүзүлүшү керек.

3. Ачылуучу гараж дарбазалары жумшак жана тоскоолдуксуз иштеши зарыл.

4. Дарбазаны кол менен ачып-жабуу үчүн гана колтуктар колдонулушу керек.

5. Дарбаза иштеп жатканда сырткы үндөр (сырылдоо, сыздоо) пайда болсо, дарбазаны колдонуу токтотулуп, квалификациялуу кызматкерлерге кайрылуу зарыл.

6. Дарбазанын мүйүздөрүн убактысында тазалап туруу керек, алар жабышып калбоосу үчүн.

7. Эгер эшик табагына кичи эшик орнотулган болсо, эшиктин порогуна оор буюмдарды коюуга же басууга тыюу салынат — бул эшиктин илинип калуусуна алып келет.

8. Окуялардын алдын алуу максатында дарбаза ачылып-жабылып жаткан учурда адамдар жана жаныбарлар коопсуз аралыкта болушу керек.

9. Дарбаза ачылып же жабылып жатканда эшик проемунда тышкы буюмдардын болбошуна көзөмөл жүргүзүлсүн.

10. Дарбазалардын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн техникалык тейлөө жана кароо 6 айда кеминде 1 жолу жүргүзүлүп турушу сунушталат.

11. Автоматтык башкаруу системасы иштеп жатканда эшик табагын кармап турууга тыюу салынат, бул жаракат алуу же конструкциянын бузулушуна алып келиши мүмкүн.

12. Автоматтык дарбаза башкаруучу түзмөктөргө (баскычтарга, пульттарга) балдарды жакындатпоого этият болуңуз.

13. Дарбазаны урунтуп, жабылуусуна тоскоол болбоңуз.

14. Дарбазаны иштетүүдөн мурун электр автоматикалык приводдун нускамасын кылдат окуп чыгуу зарыл.

15. Дарбазаларды же алардын комплекттерин максатсыз колдонуу учурунда өндүрүүчү бүтүндүгү жана ишенимдүүлүгү үчүн жоопкерчиликти албайт.

Упаковка в дерево	Характеристики упаковки
Длина, мм	Дарбазанын эшик табагынын бийиктигине жараша өзгөрөт
Ширина, мм	Дарбазанын эшик табагынын туурасы + 150 мм

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу унаага гидравликалык көтөргүч краны же минималдуу 2 м чейинки тиштүү жүк ташуучу автопогрузчик менен жүктөйт. Сатып алуучу же орнотуучу таңгакталган дарбазаларды жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Тиштүү вилкалар өндүрүүчү тарабынан берилген жыгач палеттин астына кириши керек. Кран же башка көтөрүүчү жабдуулар колдонулганда тиешелүү жүктөө кубаттуулугуна ээ стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Ачылуучу гараж дарбазалары орнотулганда киргизилүүчү монтаж колдонулат.

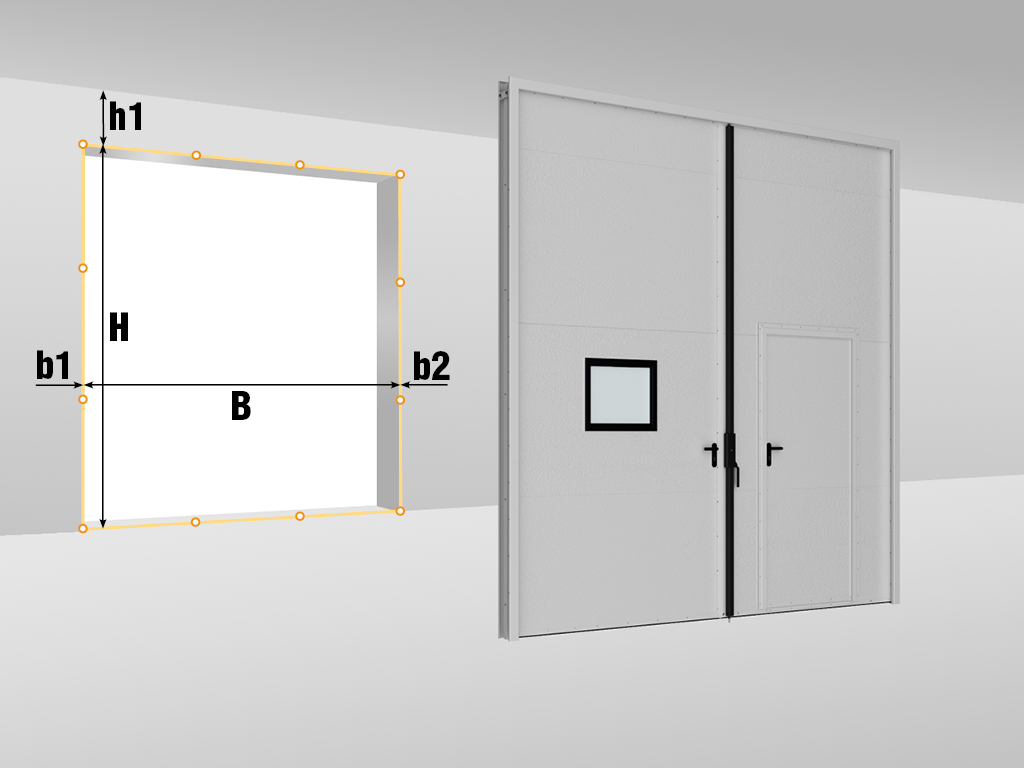

Бардык өлчөмдөр ички бөлмөдө жүргүзүлөт. Ар бир өлчөм кеминде үч чекитте өлчөлүшү зарыл (чек аралыктагы эки чекитте жана борбордук чекитте).
H – ачылуу бийиктиги (полдон ачылуунун жогорку чегине чейинки аралык).
B – ачылуу туурасы (ачылуунун сол чекитинен оң чекитине чейинки аралык).
h1 – үстүңкү тосмо бийиктиги (ачылуунун жогорку чекитинен тосмого чейинки аралык).
b1/b2 – сол/оң каптал аралык (ачылуунун тиешелүү каптал чекитинен тосмого чейинки аралык).
H жана B (ачылуу бийиктиги жана туурасы) өлчөлгөндө, акыркы өлчөм катары эң кичинекей мааниси кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

«Сендвич-панелдүү болот рамадагы гараждык эшиктерди орнотуу жана эксплуатациялоо боюнча нускамалар»

PDF

«PIR толтурулган SG-SS сериясындагы панелдерден жасалган гараждык эшиктерди орнотуу жана эксплуатациялоо боюнча нускамалар»

PDF

«PIR толтурулган SG-SS сериясындагы панелдерден жасалган гараждык эшиктер үчүн тейлөө китеби»

PDF

«Сендвич-панелдүү болот рамадагы гараждык эшиктер» паспорту

PDF

«PIR толтурулган SG-SS сериясындагы панелдерден жасалган гараждык эшиктер» паспорту

PDF

«Имараттар жана курулуштар үчүн эшиктер. Сериялык чыгарылыш» сертификаты

PDF

«DoorHan металл эшиктеринин курулуш жана имараттар үчүн керек-жарактары» сертификаты

PDF

Сэндвич-панелдери PIR менен толтурулган гараждык эшиктер (жалпы көрүнүш)

PDF

DWG

PIR менен толтурулган сэндвич-панелдери бар гараждык эшиктердин рамасы

PDF

PIR менен толтурулган сэндвич-панелдери бар гараждык эшиктерди орноткондо ачык тешиктин кеңдигин кыскартуу схемасы

PDF

PIR менен толтурулган сэндвич-панелдери бар гараждык эшиктердин жалпы габариттик схемасы

PDF

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшү болгон өнөр жай дарбазаларынын иштеши боюнча сатып алуучуга розничный заказдар үчүн 1 жылдык, дилердик заказдар үчүн 2 жылдык кепилдик берилет, дарбаза сатып алынган учурдан тартып.

Дизайн

Сэндвич-панелдин бетинин түрү

ағаш текстурасы

Түстөр

RAL 9003 (ак, стандарттык)

RAL 7004 (күрөң, стандарттык); панелдин башка тарабы – RAL 9003 (ак)

RAL картасы боюнча стандарттык эмес түс

Комплектация

Базовая комплектация

Болоттон жасалган рамка бөлүнгөн абалда берилет (эки тик жана бир ийри профиль).

Алмаштырылуучу бөлүнүүчү багана орнотуу жеңилдигин жана эшик табактардын жумшак кыймылын камсыз кылат.

Арнайы EPDM тыгыздоочу материал рамка менен эшик табагынын чегин бекем герметизациялайт.

Дополнительная комплектация

Кичи эшикке доводчик орнотуу анын жумшак жабылышын жана эшиктин эшигине толук жабылышын камсыздайт.

Алюминий колтуку дарбазанын сырт жагындагы эшик табактарына орнотулушу мүмкүн.

Кошумча макулдашуулар боюнча вентиляция торун орнотуу мүмкүн.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Высота проема, мм

2 000–5 000

Ширина проема, мм

2 000–5 000

Притолока, мм

Чектөөлөр жок (иштетилген орнотуу)

Пристенки, мм

Чектөөлөр жок (кыркынташтырылган орнотуу)

Конструкция

Дарбазанын эшиги
Дарбазанын рамкасы
Терезе
Ригельдүү тыгын
Баскычтуу кулпу цилиндр түрүндө
Орнотулган кичи эшик

Стандартные конструктивные решения

Кулпусу оң жакта жайгашкан эшик табагы.

Кулпусу сол жакта жайгашкан эшик табагы.

Технические характеристики

Параметр	Значение	Примечание
Сопротивление статической нагрузке, действующей в плоскости полотна ворот, Н	Эң азы 2 500
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	Эң азы 700
Изоляция воздушного шума, дБ	35
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Дарбазанын бир дагы бөлүгүн алмаштыруунун зарылдыгы жок экенин өндүрүүчү кепилдеген минималдуу ачылуу-жабылуу циклинин саны
Усилие ручного открывания и закрывания, Н, не более	Эң көбү 150
Сопротивление удару твердым телом, Дж	E – 10 Дж; h – 1 м; m топ – 1 кг	Сынактар дарбазанын эшик табагынын бүтүндүгүн аныктоо максатында жүргүзүлгөн
Вес ворот в сборе, кг	Дарбаза 3 × 3 м: эшик табагынын салмагы – 132 кг, рамкасынын салмагы – 104 кг, конструкциянын салмагы – 236 кг. Дарбаза 5 × 5 м: эшик табагынын салмагы – 387 кг, рамкасынын салмагы – 174 кг, конструкциянын салмагы – 561 кг.	Белгиленген популярдуу өлчөмдөгү дарбазалардын салмагы көрсөтүлгөн

Условия эксплуатации продукции

1. Дарбазанын эшик табактарын ачык абалда туруктуу кармап туруучу тосмолорсуз колдонууга тыюу салынат.

2. Ачылуучу гараж дарбазаларын орнотуу кошулган нускамаларга так ылайык жүргүзүлүшү керек.

3. Ачылуучу гараж дарбазалары жумшак жана тоскоолдуксуз иштеши зарыл.

4. Дарбазаны кол менен ачып-жабуу үчүн гана колтуктар колдонулушу керек.

6. Дарбазанын мүйүздөрүн убактысында тазалап туруу керек, алар жабышып калбоосу үчүн.

9. Дарбаза ачылып же жабылып жатканда эшик проемунда тышкы буюмдардын болбошуна көзөмөл жүргүзүлсүн.

13. Дарбазаны урунтуп, жабылуусуна тоскоол болбоңуз.

14. Дарбазаны иштетүүдөн мурун электр автоматикалык приводдун нускамасын кылдат окуп чыгуу зарыл.

Упаковка

Упаковка в дерево	Характеристики упаковки
Длина, мм	Дарбазанын эшик табагынын бийиктигине жараша өзгөрөт
Ширина, мм	Дарбазанын эшик табагынын туурасы + 150 мм

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Ачылуучу гараж дарбазалары орнотулганда киргизилүүчү монтаж колдонулат.

Подготовка строительного объекта

Бардык өлчөмдөр ички бөлмөдө жүргүзүлөт. Ар бир өлчөм кеминде үч чекитте өлчөлүшү зарыл (чек аралыктагы эки чекитте жана борбордук чекитте).
H – ачылуу бийиктиги (полдон ачылуунун жогорку чегине чейинки аралык).
B – ачылуу туурасы (ачылуунун сол чекитинен оң чекитине чейинки аралык).
h1 – үстүңкү тосмо бийиктиги (ачылуунун жогорку чекитинен тосмого чейинки аралык).
b1/b2 – сол/оң каптал аралык (ачылуунун тиешелүү каптал чекитинен тосмого чейинки аралык).
H жана B (ачылуу бийиктиги жана туурасы) өлчөлгөндө, акыркы өлчөм катары эң кичинекей мааниси кабыл алынат.
