DoorHan автоматтык жылма эшиктери — сапаттуу эшиктерди жакшы баада сатып алуу

Автоматтык слайддык эшик адамдардын көп жүргөн коммерциялык объекттердин кире бериш аянтчаларына орнотууга арналган, мисалы, соода жана көңүл ачуу борборлору, бизнес-борборлор, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана турмуштук жайлар. Бир канаттуу эшик конструкциялары аянтчанын бир же эки дубал жээги болбосо да көйгөйлөрдү чечүүгө жардам берет.

Зона применения:

Медициналык мекемелер

Медициналык мекемелер жана поликлиникалардын кире бериш аянтчалары, операция бөлмөлөрү жана стерилдүү зоналар, дарыкана жана лаборатория бөлмөлөрү, тез жардам бөлүмдөрү.

Соода объекттери

Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үй жанына жайгашкан дүкөндөр жана бутиктер, дарыканалар, салондор жана банк бөлүмдөрү.

Мейманканалар жана ресторандар

Мейманканалардын кире бериш аянтчалары, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик жайлар.

Транспорттук түйүндөр

Аэропорттор, вокзалдар, автовокзалдар, терминалдарга жана күтүү залдарына кире бериш, эвакуация чыгыштары жана перронго чыгуулар.

Өндүрүштүк жана техникалык имараттар

Өндүрүштөгү таза зоналар, жүктөө/түшүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөөлдөр.

монтаж менен заказ берүү

Артыкчылыктар

Функционалдуулук

Өнүмдү алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүшүн уюштурууда ар кандай тапшырмаларды чечүүгө мүмкүндүк берет.

Канат толтуруусунун ар түрдүүлүгү

Канатты коопсуз айнек менен толтуруу мүмкүнчүлүгү бар: калыңдыгы 8 же 9 мм болгон айнек же 24 мм стеклопакет.

Жеңил чогултуу

Уникалдуу “сухарное” туташтыруу канаттарды жана бүт изделиени чогултуу убактысын кыйла кыскартууга, ошондой эле жарык аянтын көбөйтүүгө мүмкүндүк берет.

Конструкциялардын жана өнүм класстарынын ар түрдүүлүгү

Бул артыкчылык аянтчанын ар кандай конфигурациясына оптималдуу конструкцияны тандоого мүмкүндүк берет: үстүңкү перемычка жана дубал жактары жок болгондо, дубал жактарынын туурасы чектелүү болгондо, же башка чыгуу жолдору жок болгондо.

Жакшы баа

Металл колдонулушун азайтуу жана профиль системасын оптималдаштыруу аркылуу конструкциянын баасы жагымдуу болуп саналат.

Функционалдуулук

Канат толтуруусунун ар түрдүүлүгү

Канатты коопсуз айнек менен толтуруу мүмкүнчүлүгү бар: калыңдыгы 8 же 9 мм болгон айнек же 24 мм стеклопакет.

Жеңил чогултуу

Конструкциялардын жана өнүм класстарынын ар түрдүүлүгү

Жакшы баа

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

Канаттардын эки тараптуу боёлуусу бар. Толтуруунун ар кандай түрү 8, 9 же 24 мм калыңдыкта болушу мүмкүн

RAL 9016 (ак)

RAL 9006 (металл жалтырак)

RAL 7004 (боз)

RAL 1014 (беж)

RAL 2004 (кызгылт сары)

RAL 3020 (кызыл)

RAL 3005 (бордо)

RAL 6018 (салат түстүү)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL 5005 (көк)

RAL 8017 (күрөң-кызыл)

RAL 9005 (кара)

RAL 8014 (күрөң)

Комплектация

Базовая комплектация

Дополнительная комплектация

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Режимдерди дисплей менен которгучу (арт. AD-08SP).

Кийим сенсору (арт. AD-06, 1 даана).

Кийим жана коопсуздук сенсорунун комплекти (арт. AD-34, 1 даана).

Тартуу ролиги (арт. AD-14SP, 1 даана).

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP кыймылдаткычында.

* Кареткалар комплекти (4 даана) тышкы канаттар үчүн AD-SP-TELESCOPE кыймылдаткычында.

* Кареткалар комплекти (4 даана) ички канаттар үчүн AD-SP-TELESCOPE кыймылдаткычында.

Коробдун капкактарынын комплекти (арт. AD-16SP, 2 даана) AD-SPде / * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPEде.

Желим ремни (арт. AD-17, 11 м).

Токтотуучу комплекти (арт. AD-19SP, 2 даана) AD-SP кыймылдаткычында.

* Токтотуучу комплекти (2 даана) AD-SP-TELESCOPE кыймылдаткычында.

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана).

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана).

Короб капкагы менен (арт. AHDS35 2009, 2011, 2012) AD-SP кыймылдаткычына / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE кыймылдаткычына.

Уплотнителдүү рельс (арт. AHDS35 2010 AD-29 менен) AD-SP кыймылдаткычына / * (арт. AHDS35 2023 AD-29TEL менен, 2 даана) AD-SP-TELESCOPE кыймылдаткычына.

Фотосенсор үчүн профиль (арт. AHDS35 0213, 2 даана).

Төмөнкү кесүү менен тик канат профили 30 × 35 мм (арт. AHDS35 0106.FREZ).

Горизонталдуу канат профили 64 × 35 мм (арт. AHDS35 0108).

Закладной плиталар комплекти (арт. AD-100KIT, 2 комплект).

AD-07SP — AD-SP кыймылдаткычы үчүн электромеханикалык кулпу, уруксаты жок кирүүнүн алдын алат / * (арт. AD-07SPTEL) AD-SP-TELESCOPE кыймылдаткычы үчүн.

AD-27 — аккумулятордук батарея (туруктуулугу 2,0 Аh), эшиктин сырттан энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштешин камсыз кылат.

AD-30 — зымсыз (манжа менен басуу) PUSH баскычы. Кийим сенсорунун ордуна эшикти кол менен башкарууга колдонулат (басыш аркылуу эшикти ачуу).

AD-31 — контактсыз инфракызыл баскыч. Кийим сенсорунун ордуна эшикти кол менен контактсыз башкарууга колдонулат (1ден 15 смге чейин иштейт).

AD-32 — ачкыч менен иш режимин которгучу (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген кирүүнү камсыз кылат.

AD-34 — кыймыл жана коопсуздук үчүн айкалышкан сенсор. Бир корпус ичинде микротолкундуу радар кыймыл сенсору жана проемдеги инфракызыл коопсуздук пердеси бар.

AD-09 — эшик проемдогу коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 200–4 000

Ширина проема для одностворчатых дверей, мм

1 184–6 200 (бир туруктуу канат жана фрамуга менен)

Притолока, мм

Талап кылынбайт

Канаттын вертикалдуу профили
Канаттын горизонталдуу профили
Штапик
Толтуруусу: 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
Ички тыгыздагыч
Сырткы тыгыздагыч
Борбордук тыгыздагыч

Бир канаттуу эшик (солго ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 500гө чейин
H, мм Высота проема	3 000гө чейин

Эки канаттуу эшик.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3 000гө чейин
H, мм Высота проема	3 000гө чейин

Бир канаттуу эшик бир туруктуу канат менен (солго ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	5 000гө чейин
H, мм Высота проема	3 000гө чейин

Эки канаттуу эшик эки туруктуу канат менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	6 000гө чейин
H, мм Высота проема	3 000гө чейин

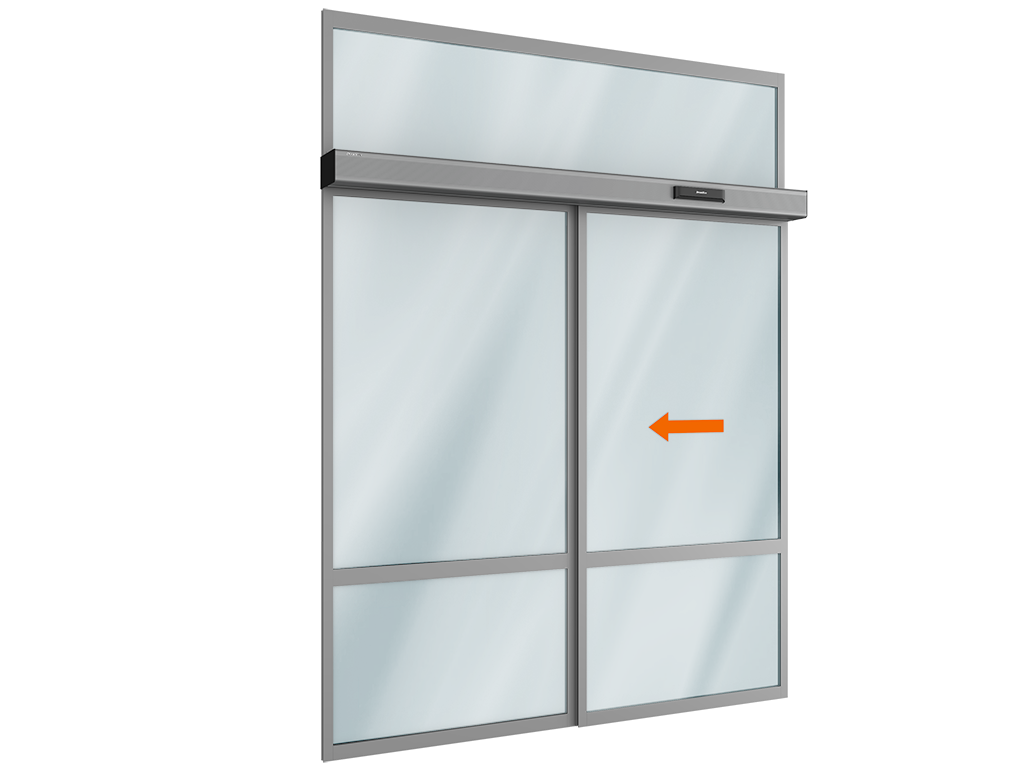

Бир канаттуу эшик бир туруктуу канат жана фрамуга менен (оңго ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 184–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	700–3 000
K, мм Высота прохода	1 800–3 000

Эки канаттуу эшик эки турукташкан канат жана фрамуга менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 806–6 200
H, мм Высота проема	2 200–4 000
W, мм Ширина прохода	1 000–3 000
K, мм Высота прохода	1 800–3 000

Эки канаттуу эшик эки бүтүн айнек канат менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	3000 чейин
H, мм Высота проема	3000 чейин

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	от 2 000 до 2 400
B, мм Ширина проема	от 700 до 1 250

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 же 9	Жеңилдетилген канат
Максимальная высота, м	4
Максимальный вес створки, кг.	200/180	Бир канаттуу эшик / эки канаттуу эшик
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Күнү-түнү үзгүлтүксүз өтүү үчүн

1. Электр кыймылдаткычтуу эшик коробун имараттын тышкы тарабынан, көчө тараптан орнотууга катуу тыюу салынат.

2. Эшик канаттарын кол менен ачып-жабуу гана кырсык учурунда (энергия өчүп калган учурда) же техникалык тейлөө иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачканда жана жапканда күч колдонууга тыюу салынат. Эшик канаттарын кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар менен жаныбарлар эшик канаттарынын ачылып-жабылган аймагында узак убакытка болбошун көзөмөлдөңүз.

5. Блоктолгон эшиктерди кол менен күч менен ачууга, кыймылдуу канат менен полдун ортосундагы боштуктарга манжаларды же башка заттарды салып коюуга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттарга сокку урбоого жана алардын ачылышына же жабылышына тоскоол болбоого аракет кылыңыз. Эшик канаттарынын кыймыл аймагында чуркоого же туруу тыюу салынат.

7. Канаттар кыймылдап жатканда алардын жолунда эч кандай бөгөт буюмдары жана таштандылар болбошу керек: алардын болушу эшик канаттарынын бурмаланышына, жабылышына жана автоматтык механизмдин бузулушуна алып келет.

8. Полдогу багыттоочу жана кареткалардагы роликтердин булганышына жол бербеңиз, анткени бул канаттардын кыймылын бурмаланып, жабылишине жана электр кыймылдаткычынын иштен чыгышына себеп болот.

9. Автоматтык эшик канаттары эшик проемунда багыттоочу рельс боюнча жумшак кыймылдашы керек, эшик ачылып же жабылганда милдеттүү түрдө тормоз колдонулушу зарыл.

10. Фотоэлементтер же инфракызыл шторка сыяктуу коопсуздук элементтери орнотулбаган эшикти колдонууга катуу тыюу салынат.

Упаковка в картон	Характеристики упаковки
	Астыңкы жагында пенополистирол блоктору бар жыгач паллет. Профилдер гофр кагаз барагы менен оролуп, ПП тасма менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо — бул профилдерди көпүрчөк пленка менен ороп, логотипи бар стикер менен бекитүү. Бир таңгак профилдердин салмагы 35 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Көпүрчөк пленка менен таңгакталган профиль топтомдору пенополистирол чегиси бар паллетке салынып, стикер менен бекитилет

Кошумча сүрөттөмө печать

Жылма эшиктерди өзүнчө орнотууга же имараттын фасадына же кире бериш топторуна интеграциялоого болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Автоматтык эшиктин коробун аянтчага орнотуу

Телескоптук эшиктин коробун аянтчага орнотуу

Аянтчанын параметрлери: H — аянтчанын бийиктиги (таза полдон аянтчанын үстүнө чейинки аралык); B — аянтчанын туурасы (сол четинен оң четине чейинки аралык); h — үстүңкү перемычканын бийиктиги (аянтчанын үстүнөн түшмө төбөгө чейинки аралык). Үстүңкү перемычканын, аянтчанын туурасы жана бийиктиги боюнча өлчөө минимум эки жерден жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичи мааниси кабыл алынат.
Конструкцияны сапаттуу орнотуу жана анын келечектеги иштешин камсыз кылуу үчүн аянтчаны даярдоо зарыл. Аянтчанын тазалыгына байланыштуу төмөнкү талаптар бар: Аянтча төрт бурчтуу формада болушу керек. Рамка беттери тегиз жана жылмакай болушу керек, штукатурка калдыксыз жана жара жок. Полдун беттери тегиз, горизонталдуу болушу керек, чыгыңдар жана тешиктер болбошу зарыл. 1 мге 1 ммге чейин чегери бар. Вертикалдык жана горизонталдык беттер тегиз болушу керек, 1 мге 1 ммге чейин чегери бар. 5.Эгер аянтчалар ушул талаптардан айырмаланган болсо, өлчөөлөрдү алуу жана монтажды баштоо алдында бул айырмачылыктарды жоюу керек. Үстүңкү перемычка жана дубал жактары бир түз планда болушу керек. Аянтча рамкасы негизги конструкция түрүндө, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

AD-SP кыймылдаткычы менен автоматтык жылма эшик боюнча нускамa

PDF

AD-SP-TELESCOPE кыймылдаткычы менен телескоптук эшик боюнча нускамa

PDF

Автоматтык/телескоптук эшиктердин жеңилдетилген канаттарын чогултуу боюнча нускамa

PDF

«Антипаника» функциясы менен автоматтык эшиктердин канаттарын чогултуу боюнча нускамa

PDF

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча нускамa

PDF

AD-34 айкалышкан кыймыл жана коопсуздук сенсорун жөндөө боюнча нускамa

PDF

Проемду даярдоо жана монтаждоо талаптары

PDF

Автоматтык жылма эшиктин паспортү / AD-SP / AD-SP-TELESCOPE кыймылдаткычтары

PDF

Алюминий профильге ылайыктык сертификаты

PDF

Автоматтык эшиктер үчүн кыймылдаткычтардын ылайыктык декларациясы

PDF

Негизги канаттын профиль жана комплекттер каталогү (архив)

PDF

DWG

Жеңил канаттуу автоматтык эшиктин профиль жана комплекттер каталогү

PDF

Телескоптук эшиктин жеңил канаттары үчүн профиль жана комплекттер каталогү

PDF

«Антипаника» автоматтык эшиктин профиль жана комплекттер каталогү

PDF

Кепилдик милдеттенмелери печать

Кардарга система комплектациясына 2 жылдык кепилдик берилет, эксплуатация шарттары сакталса, жүктөө күнүнөн тартып эсептелет.

Жаңы буюмдар

AD-30 зымсыз (манжа менен басуучу) баскычы эшикти кол менен ачуу үчүн колдонулат жана ал таза жайларда (операция бөлмөлөрү жана лабораториялык блоктор), ошондой эле офистерде жана соода жайларында колдонулушу мүмкүн.

AD-34 сенсору — айкалышкан түзүлүш болуп, бир корпус ичинде микротолкундуу кыймыл радары жана инфракызыл бар экени аныктоочу шторканы камтыйт. Бул сенсор автоматтык AD-SP кыймылдаткыч менен жылма эшиктин курамында орнотулганда коопсуздук фотоэлементтери менен бирге же аларды алмаштырып иштей алат.
