ISD01-PARKING сериясындагы секциялуу дарбазалар секциялуу жана жогорку ылдамдыктагы спиралдык дарбазалардын эң мыкты сапаттарын айкалыштырат. Дарбазанын жогорку ылдамдыкта ачылышы аларды пайдалануу чөйрөсүн аныктайт — алар паркингдерге, гараждарга, көзөмөл-өткөрмө пункттарына, өнөр жай жана кампалык жайлар сыяктуу объекттердин проемдоруна орнотулат.

Зона применения:

Өнөр жай

Кәсіпканалар, жабык мекемелер, кампа жайлар, жер алдындагы унаа токтотуучу жайлар, дарбазанын ачылуу ылдамдыгына жана эксплуатация интенсивдүүлүгүнө жогорку талаптар коюлган объектилер.

Бизнес

Мейманканалар, унаа салондору, соода борборлору.

Муниципалдык мекемелер

Ооруканалар, өрт өчүрүү бөлүмдөрү, театрлар, көргөзмө борборлору.

монтаж менен заказ берүү

Артыкчылыктар

Жогорку ылдамдыкта кыймылдоо

Дарбазанын полотносунун жогорку ылдамдыкта ачылышы кирүү учурунда күтүү убактысынын минималдуу болушун камсыздайт.

Интенсивдүү эксплуатация

Жогорку чыңалуу жана иштөө мөөнөтү — 100 000ден ашык ачуу-жабуу цикли жана интенсивдүү эксплуатация заманбап материалдарды колдонуу менен жана айлана-чөйрөнүн таасирине туруктуу конструкциянын өзгөчөлүктөрү аркылуу камсыздалат.

Коррозияга туруктуулук

Дарбазалар алюминий сэндвич-панелдери жана порошок жолу менен боёлгон цинктелген болоттон жасалган конструкция элементтеринин колдонулушу менен коррозияга жогорку туруктуулукка ээ.

Жылуулук натыйжалуулугу

Жогорку жылуулук натыйжалуулугу пенополиуретан толтурулган энергияны үнөмдөөчү сэндвич-панелдерди жана уплотнитель системасын колдонуу менен камсыздалат.

Жогорку ылдамдыкта кыймылдоо

Интенсивдүү эксплуатация

Коррозияга туруктуулук

Жылуулук натыйжалуулугу

Дизайн

Панелдердин дизайны

Панелдердин түстөрү

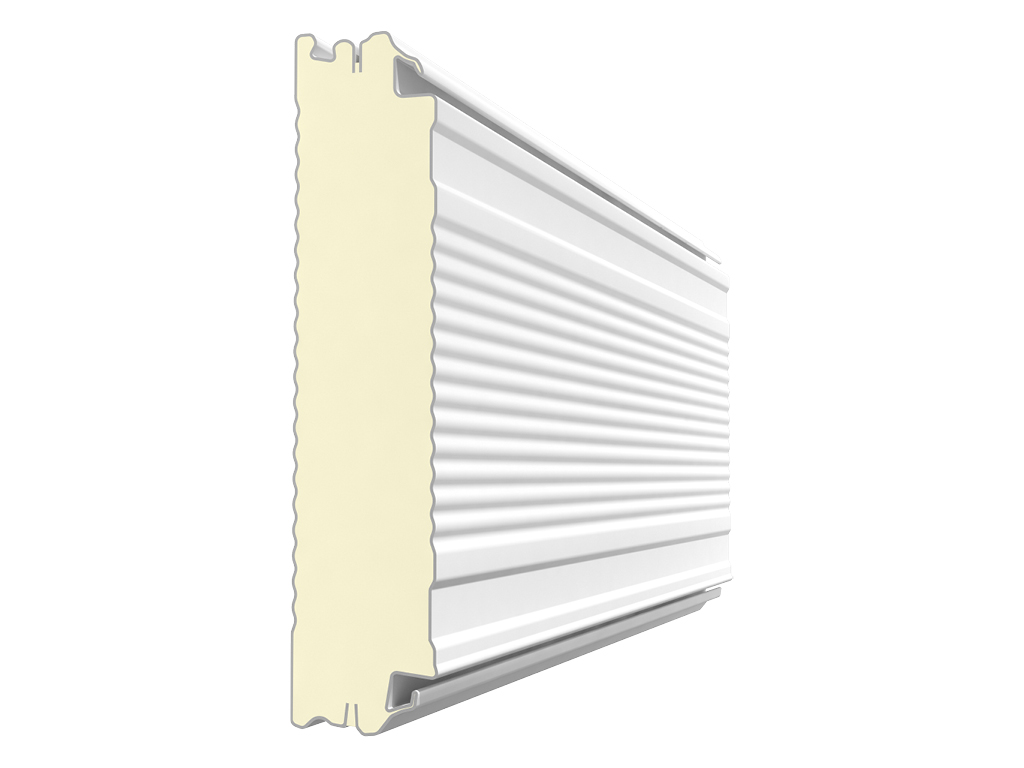

Толкун (ичинде жана сыртында)

RAL 9003 (ак)

RAL 9006 (күмүштөк)

RAL картасы боюнча стандарттан тыш түстөр (кошумча төлөм менен)

Комплектация

Базовая комплектация

Дополнительная комплектация

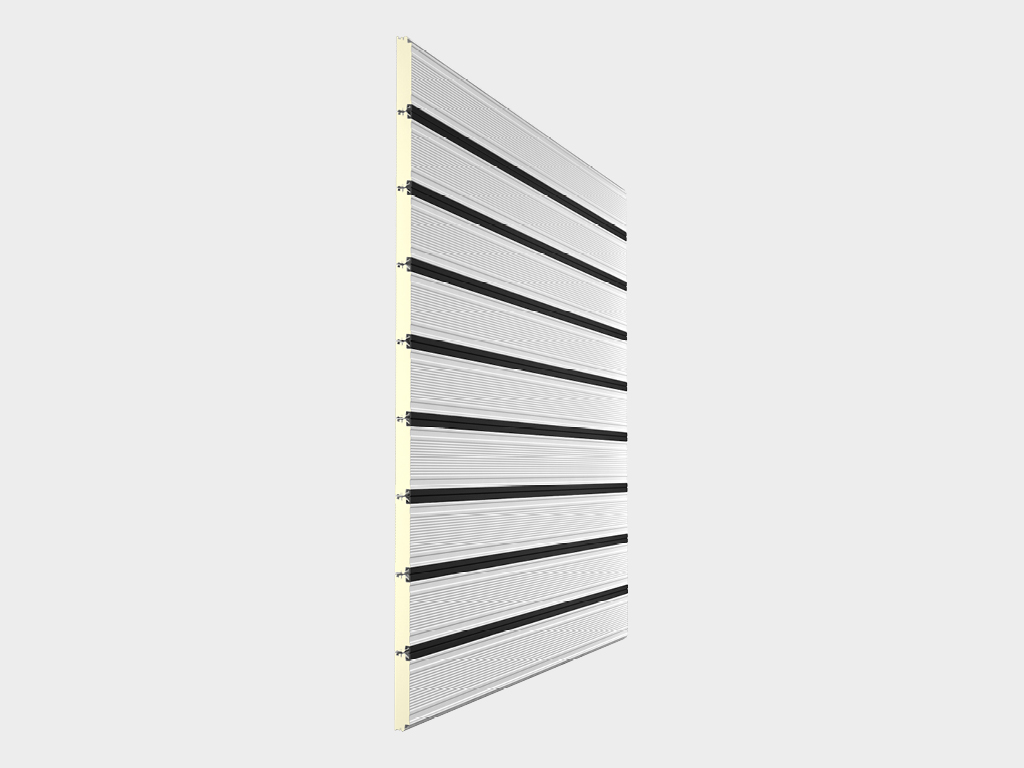

Энергияны үнөмдөөчү 40 мм калыңдыктагы сэндвич-панелдерден жасалган каптал.

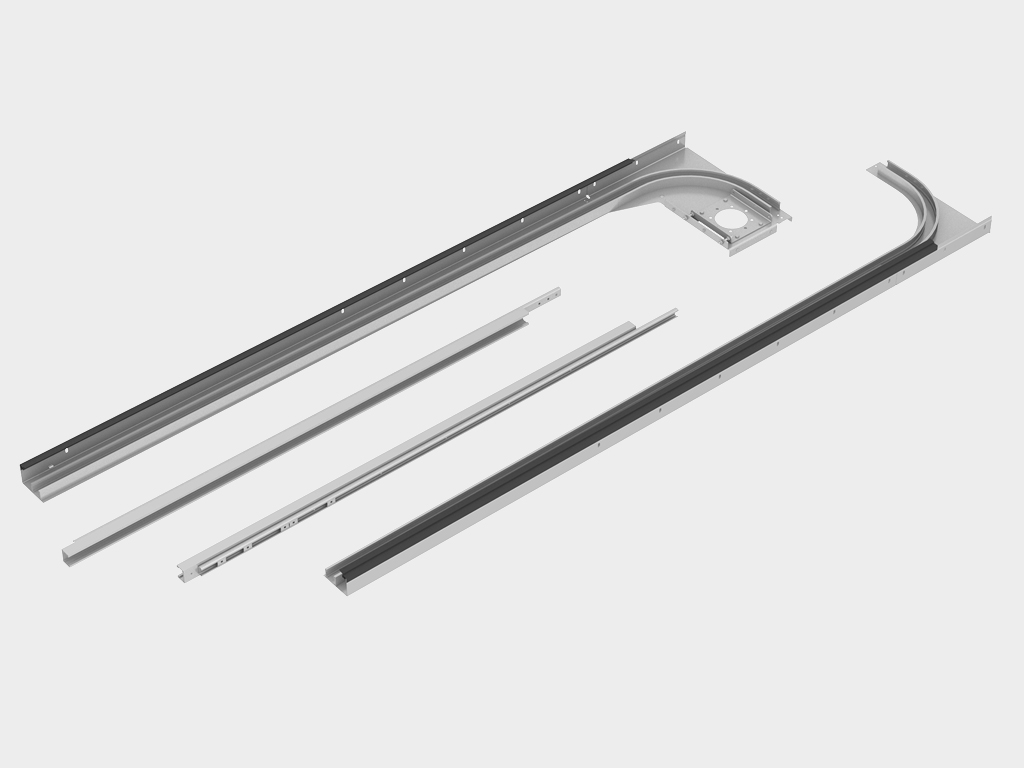

Жол көрсөтүү системасы менен бурчтук стойкалар комплекти.

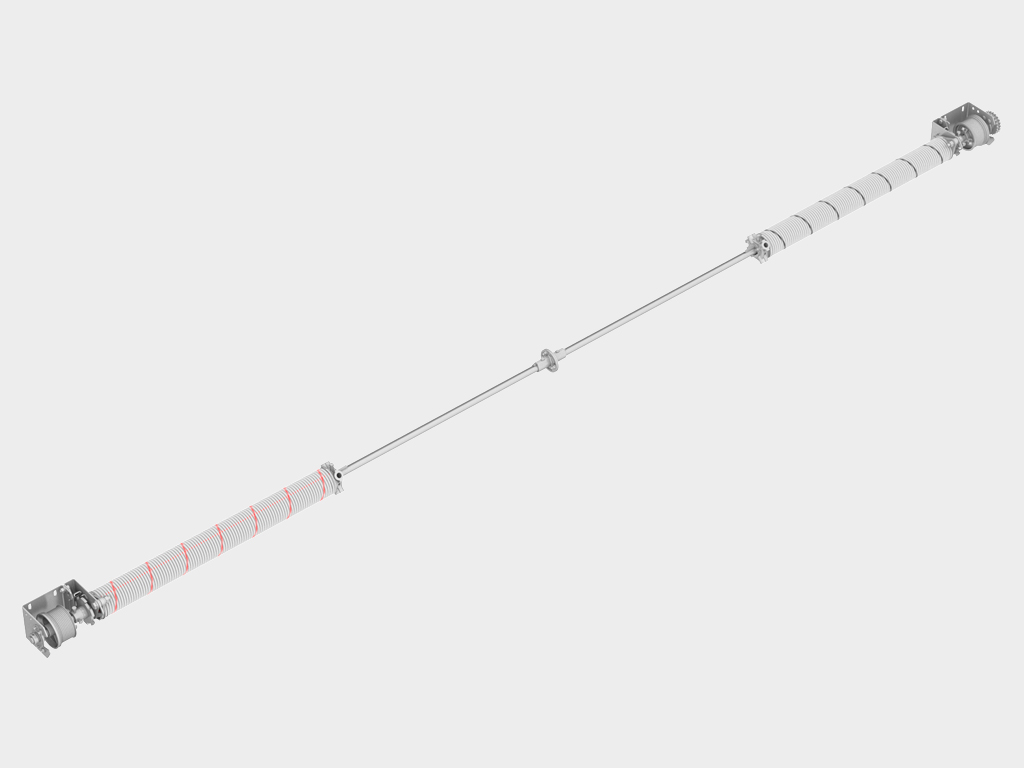

100 000 циклга эсептелген торсиондук механизм.

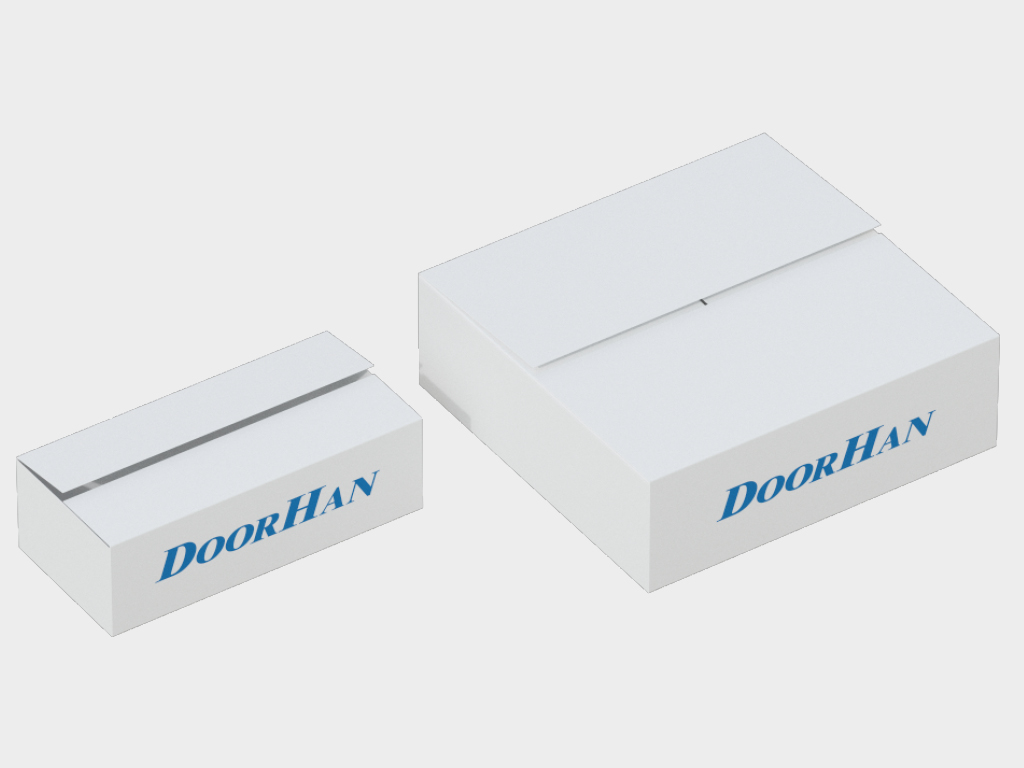

Орнотуу үчүн керектүү комплект менен буюмдун паспорту жана орнотуу көрсөтмөсү салынган коробка.

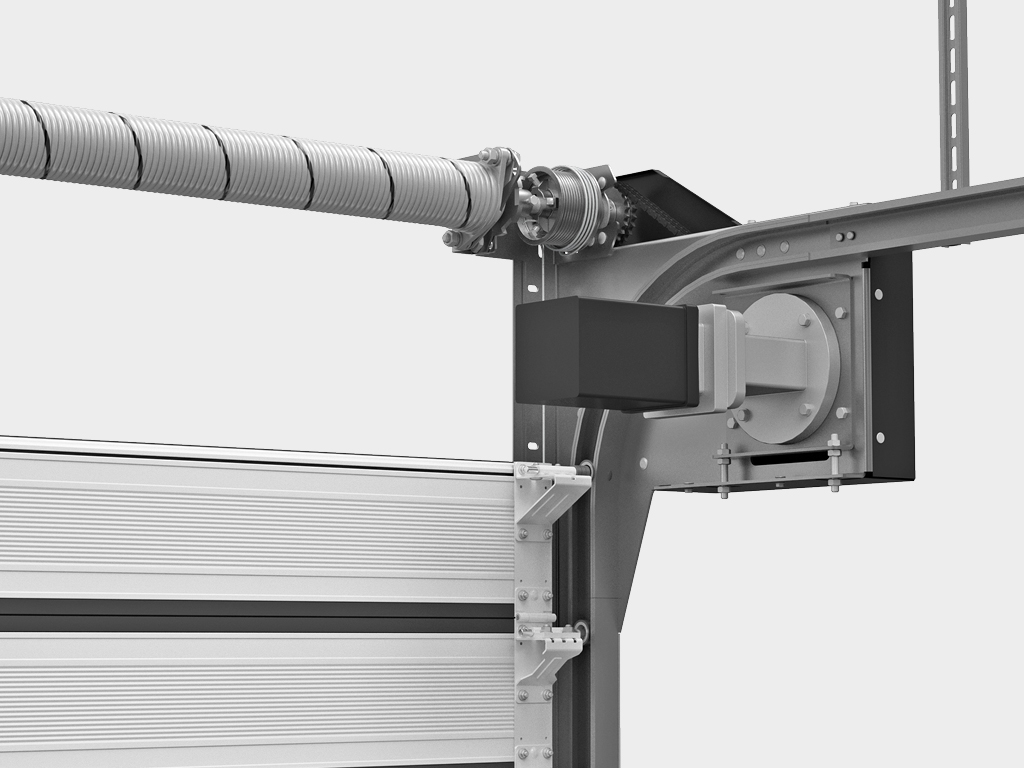

Авариялык бошотуу системасы менен жабдылган башкаруу блогу жана электр кыймылдаткычы.

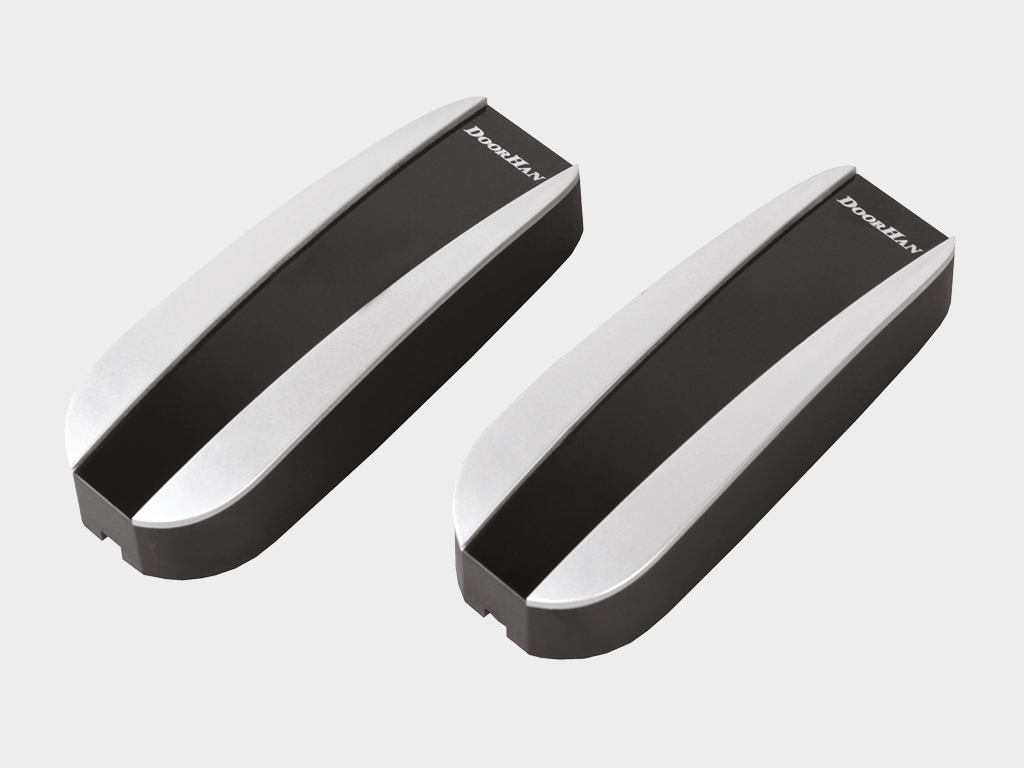

Фотоэлементтер: эшиктин капталынын коркунучтуу аймагында тоскоолдук пайда болгондо, система орнотулган иштөө логикасына ылайык реакция берет — эшикти токтотуу же тескери багытка өзгөртүү.

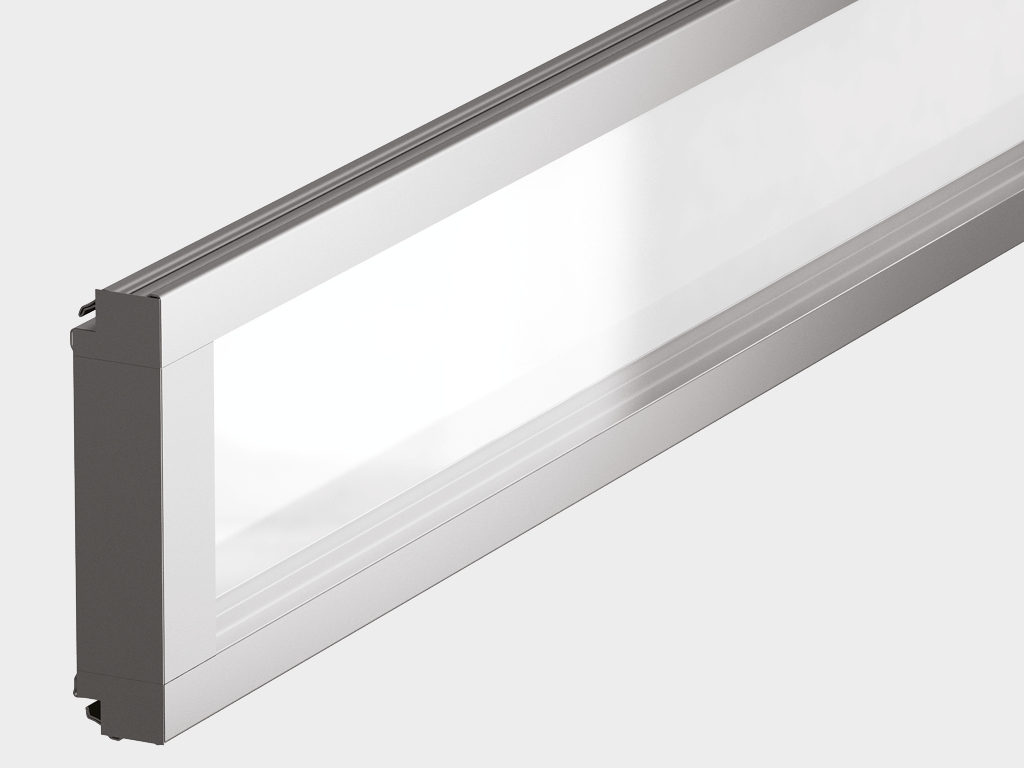

Панорамалык айнек — капталы толугу менен же бөлүгү панорамалык панелдер менен жабдылышы мүмкүн.

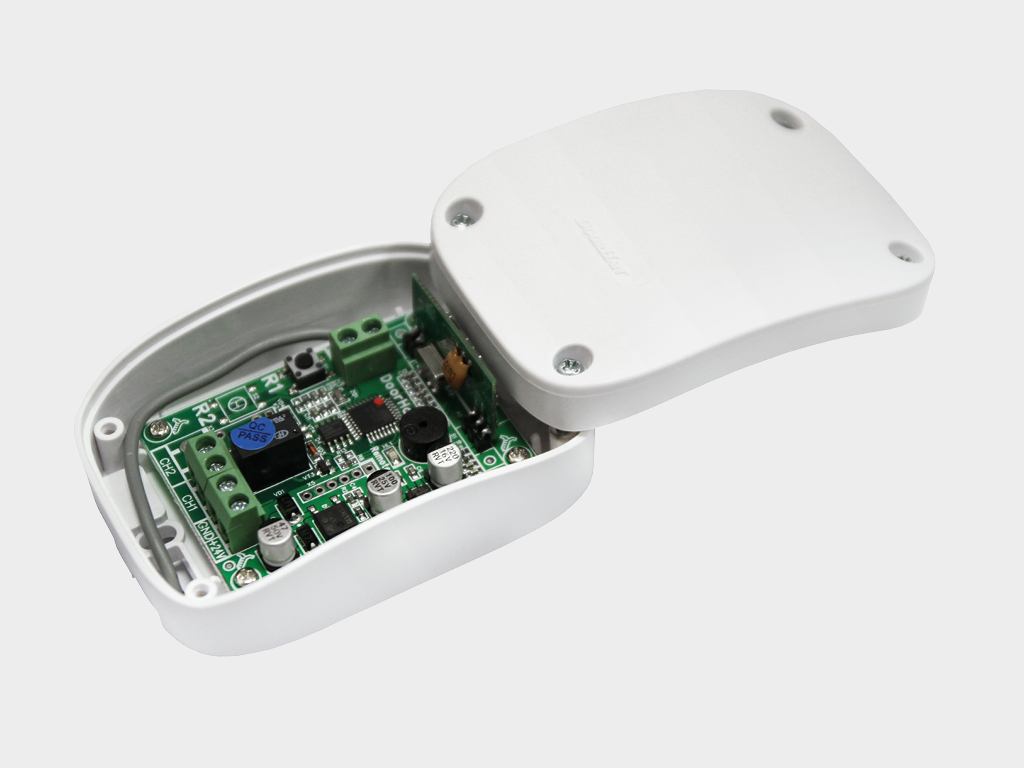

Тышкы радио кабылдагыч — DoorHan пульттары аркылуу автоматиканы башкаруу үчүн арналган.

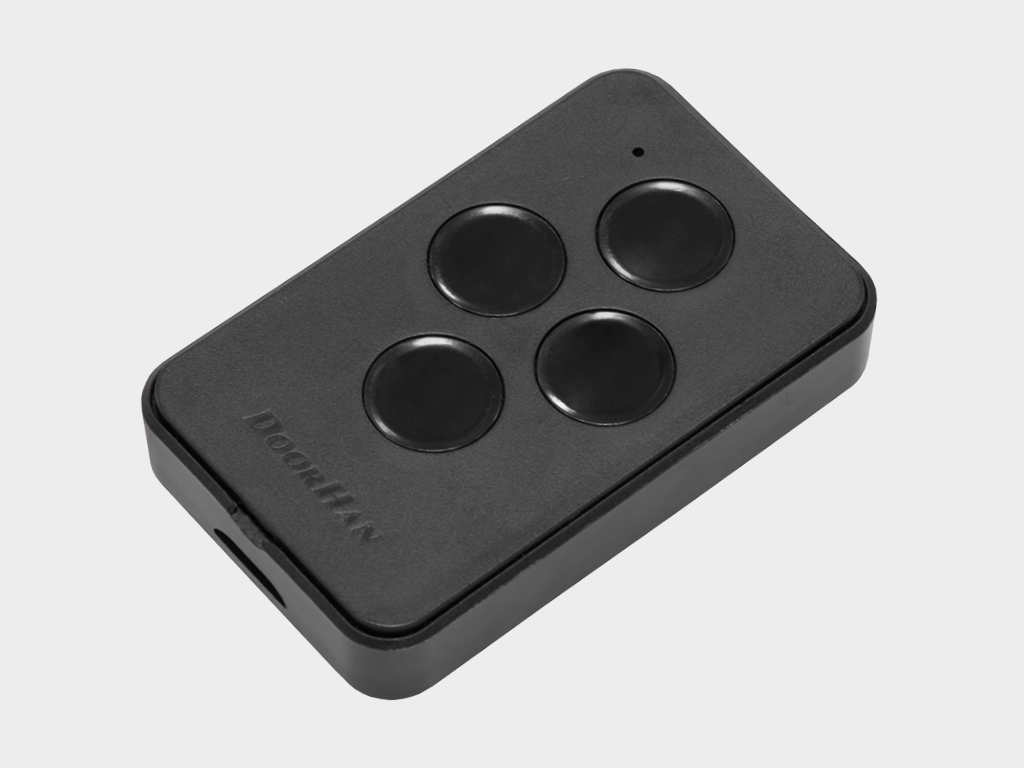

Пульт — DoorHan радио кабылдагычына туташкан эшиктерди алыстан башкаруу системасы үчүн арналган.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–3 700

Ширина проема, мм

2 000–5 000

Притолока, мм

430 ден баштап

Пристенки, мм

150 ден баштап; привод орнотулган жактан — 230 ден баштап

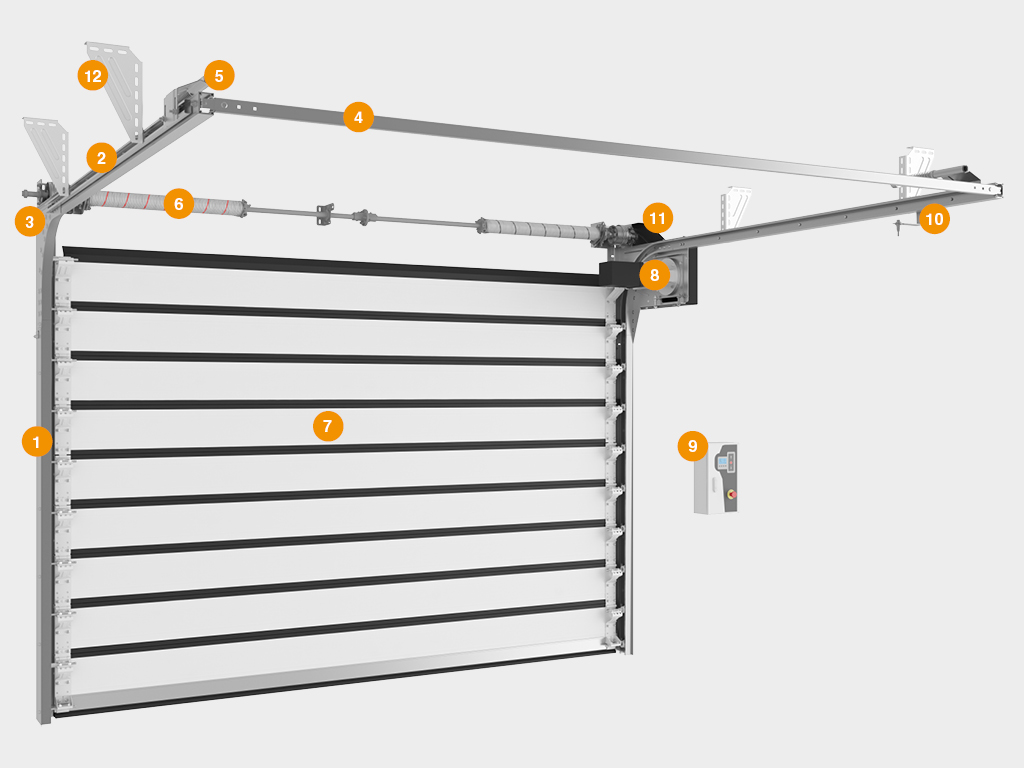

Вертикалдык багыттоочу
Горизонталдык багыттоочу
Бурчу
С-профиль
Пружиналык амортизатор
Балансировкалоочу пружиналык механизм (торсиондук пружина)
Фурнитура менен чогултулган эшиктин полотносү
Электр кыймылдаткычы
Башкаруу блогу
Чек абал датчиги
Берүү чынжырынын коргоочу капкагы
Потолокко бекитүүчү кронштейндер

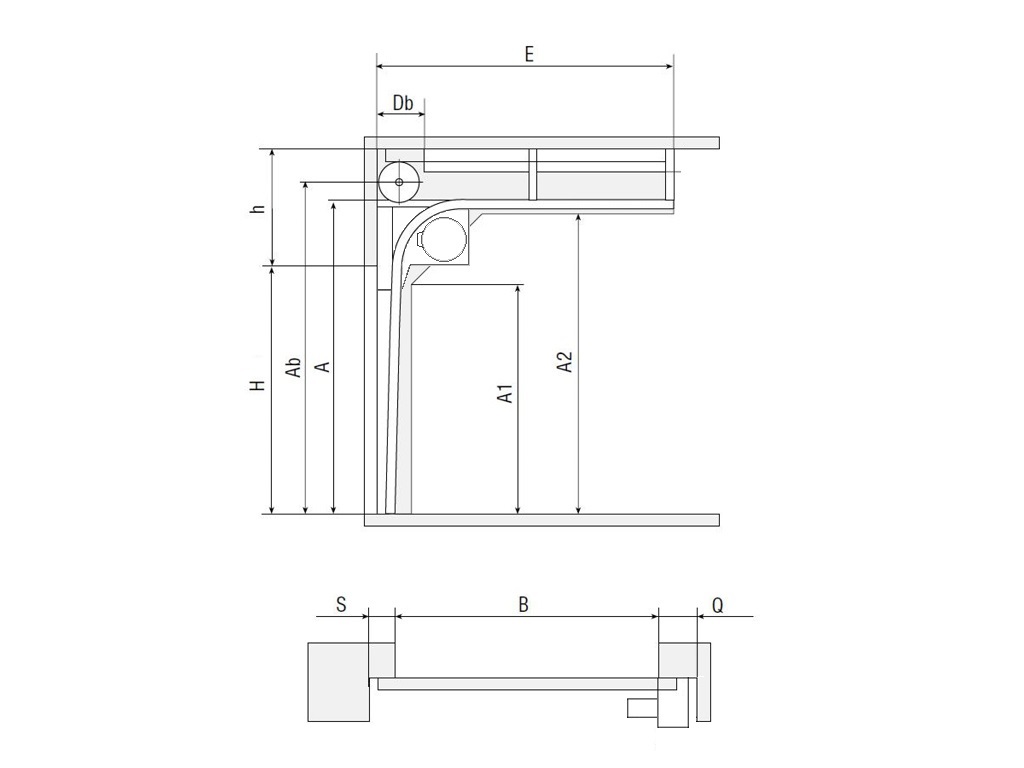

ISD01-PARKING.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 430
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 275
A1, мм Высота вертикальной направляющей	H - 215
Ab, мм Высота оси вала и барабана	H + 341
A2, мм Высота горизонтальной направляющей	H + 215
E, мм Длина горизонтальных направляющих	H + 660
Db, мм Рабочая зона торсионного механизма	Проемдун өлчөмүнө жана щиттин салмагына жараша болот
S, мм Минимальное боковое пространство	150
Q, мм Зона расположения привода на вал	230

Параметр	Значение	Примечание
Ресурс, циклов	1 000 000	Эшиктер
Ресурс, циклов	100 000	Торсиондук механизм

1. Эшиктердин секциялары багыттар боюнча жумшак жылышы керек, ал эми эшиктердин өзү тең салмактуу болушу зарыл, башкача айтканда, алардын салмагы пружиналардын моментине компенсирлениши керек.

2. Эшиктер иштеп жатканда адамдар менен жаныбарлар эшиктердин иштөө аймагында болбошу керек.

3. Жылма эшиктин астынан өтүү катуу тыюу салынат, анткени бул жаракаттарга алып келиши мүмкүн.

4. Эшиктерге сокку урбоңуз жана ачылышы менен жабылышына тоскоол болбоңуз.

5. Эшиктин кыймыл учурунда эшиктин аймагында чет жактан буюмдар жана таштандылар болбошу керек. Алар иштин бурмаланышы жана эшиктин кыскарып калуусуна себеп болушу мүмкүн.

6. Багыттарды жана роликтерди булгантуудан сак болуңуз, анткени бул жумшак жүрүүнүн бузулушуна алып келиши мүмкүн.

7. Назар аударыңыз! Кандайдыр бир мүчүлүштүктөр табылган учурда эшиктерди колдонууга тыюу салынат.

Упаковка в картон	Характеристики упаковки
Описание	Багыт системасы жана секциялык эшиктин капкагы катуу аралаш кагаз жана пенопласттан жасалган таңгактоодо болот, ал стреч-пленка менен бекитилет; монтаж үчүн керектүү бөлүктөр гофрленген кагаз кутуга салынат жана таңгактоочу пленка менен тыгыздалат; бардык таңгактар заказ тууралуу маалымат камтыган этикеткалар менен, ошондой эле компаниянын фирмалык логотиби менен жабдылган.
Состав	Картон, пенопласт, стреч-пленка, скотч
Ширина, мм	Эшик капкагын таңгактоо — 250
Высота, мм	Эшик капкагын таңгактоо — 200дөн 800гө чейин
Длина, мм	Эшик капкагын таңгактоо — 2000ден 6100гө чейин
Вес брутто, кг	1 000 чейин
Количество в упаковке, шт.	Эшик капкагын таңгактоо — 9дон 17ге чейин панелдер; багыттарды таңгактоо — 1 багыт системасы; комплекттерди таңгактоо — комплект менен куту (бир нече болушу мүмкүн); приводду таңгактоо — приводдун кутусу жана башкаруу блогу кутусу; кошумча таңгактоолор болушу мүмкүн (кырыктоо ж.б.).

Кошумча сүрөттөмө печать

Сэндвич-панелдерди өндүрүштөн кийин заводдук таңгактоодо, тик бурчтуу түз бетинде горизонталдуу абалда 6 айдан ашык эмес мөөнөттө жабык кампаларда же чатыр астында сактоо сунушталат. Панелдер түздөн-түз күн нурунан, аба ырайынын кесепеттеринен жана булгануудан корголушу керек.

Орнотуу

Способы монтажа

Подготовка строительного объекта

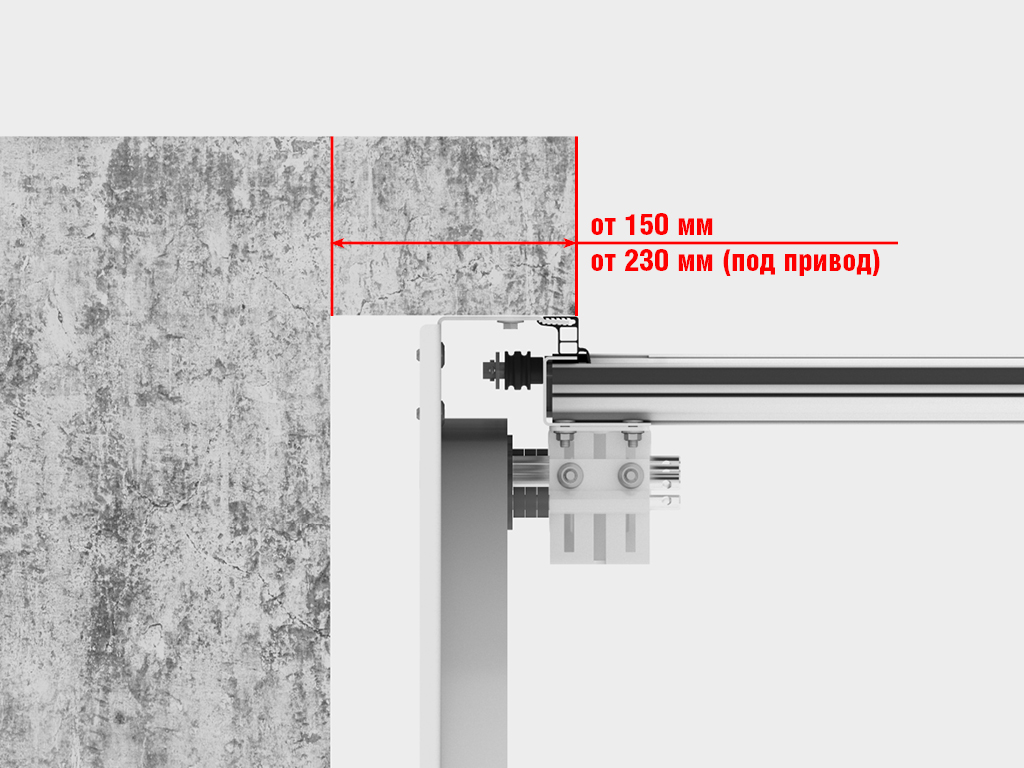

Жабыштырылган монтаж: жол көрсөтүү системасы проемдун ички бети — пристенкаларга жана притолокага орнотулат.

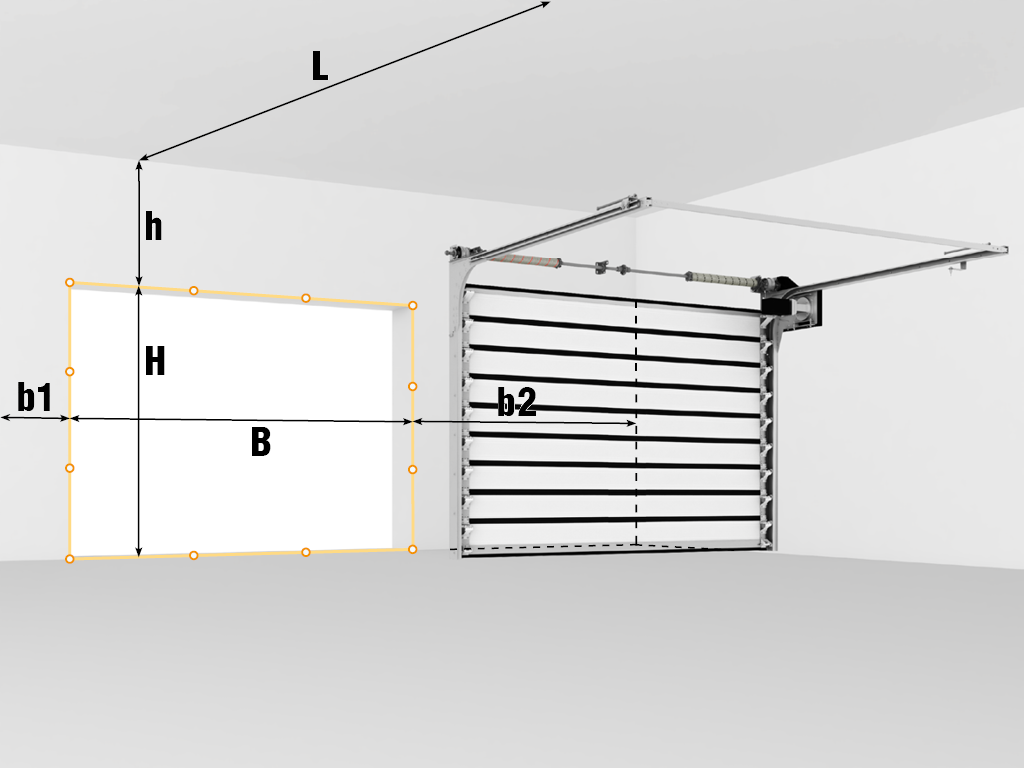

Керектүү өлчөмдөрдү алуу үчүн рулетка жана курулуш деңгээли жетиштүү. Бардык өлчөмдөр жайдын ичинде жүргүзүлөт. Ар бир өлчөмдү кеминде үч жерден (чектеги абалдарда жана борбордон) өлчөө керек.
H — проемдун бийиктиги (полдон проемдун жогорку четине чейинки аралык).
B — проемдун туурасы (солдон оңго чейинки проемдун туурасы).
h — притолока (проемдун жогору чекитинен потолокко чейинки аралык), 430 ммден баштап.
b1 / b2 — сол / оң жагындагы аралык (проемдун тиешелүү четинен тоскоолдукка чейинки аралык), 150 ммден баштап; привод орнотулган жагынан — 230 ммден баштап.
L — жайдын тереңдиги.
H жана B өлчөнгөндө акыркы өлчөм катары чоңураак мааниси алынып эсептелет.
h, b1, b2 жана L өлчөнгөндө акыркы өлчөм катары кичине мааниси кабыл алынат.
Проемдун туурасынын бүтүндөй бою боюнча полдун бийиктиги айырмасы 10 ммден ашпашы керек. Монтаждык тик тилкени (пристенкаларды жана притолоканы) так кармоо зарыл. Жол көрсөтүү системасын орнотуу үчүн база монолиттүү жана бекем болушу керек, эгер андай база жок болсо, кошумча чегара же металл конструкциялары менен проемду түзүү талап кылынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Өндүрүштүк секциялык дарбазалардын ISD01-PARKING сериясын орнотуу боюнча нускамa

PDF

«ISD01-PARKING сериясындагы жогорку ылдамдыктагы секциялык дарбазалар үчүн башкаруу блогунун» нускамасы

PDF

Паспорт «Өндүрүштүк жогорку ылдамдыктагы секциялык дарбазалар ISD01-PARKING»

PDF

Тастыктамa «Жогорку ылдамдыктагы секциялык дарбазалар»

PDF

Тастыктамa «Башкаруу блогy»

PDF

Тастыктамa «Дарбаза комплекттери»

PDF

Тастыктамa «Сэндвич-панелдер»

PDF

Эксперттик корутунду, СанПиНге ылайыктыгы

PDF

ISD01-PARKING жогорку ылдамдыктагы секциялык дарбазалар

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан чыгарылган ISD01-PARKING жогорку ылдамдыктагы секциялык эшиктердин иштөө кепилдиги сатып алгандан тартып 2 жылга берилет.

Жаңы буюмдар

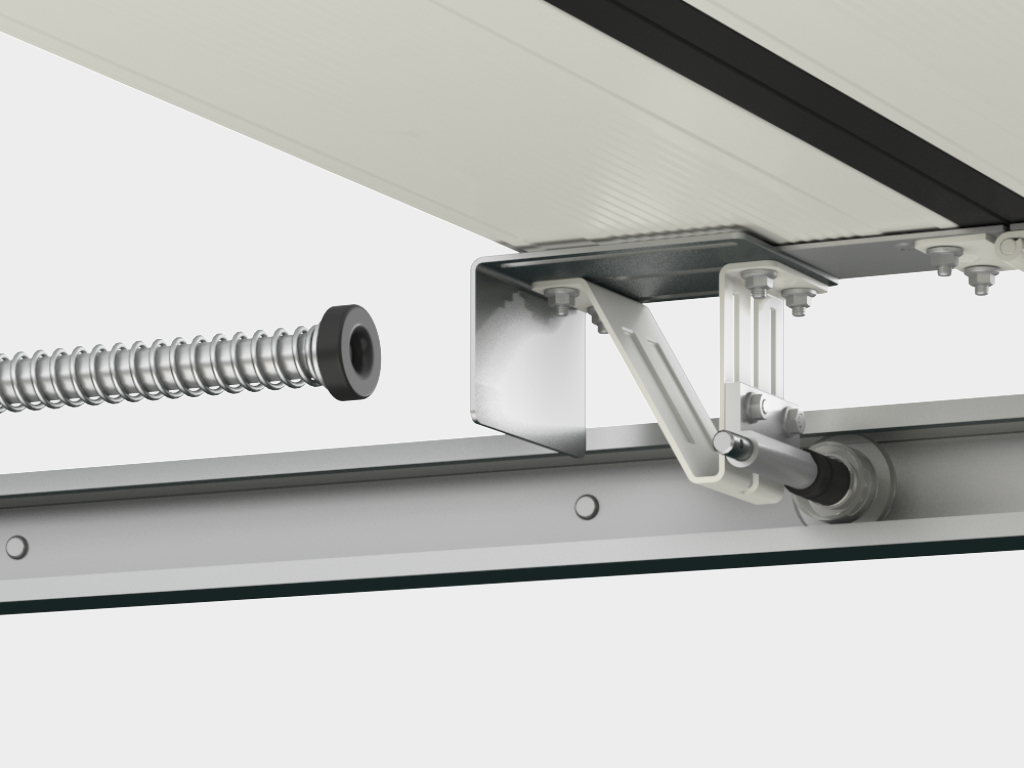

Жогорку панелге орнотулган таяныч-площадка демпфер амортизатор менен дарбазанын полотносунун байланышуу аянтын көбөйтөт. Бул бөлүк монтаждоо бригадалары тарабынан амортизаторлордун туура эмес орнотулушу жана жөнгө салуусунан келип чыккан авариялык кырдаалдардын пайда болушун болтурбайт.

Торсиондук механизмдин П-формалуу таяныч кронштейндерин бекемдөө үчүн кронштейн. Конструкциянын катуулугун жогорулатат жана монтаждоодо ката кетирүүнү болтурбайт.

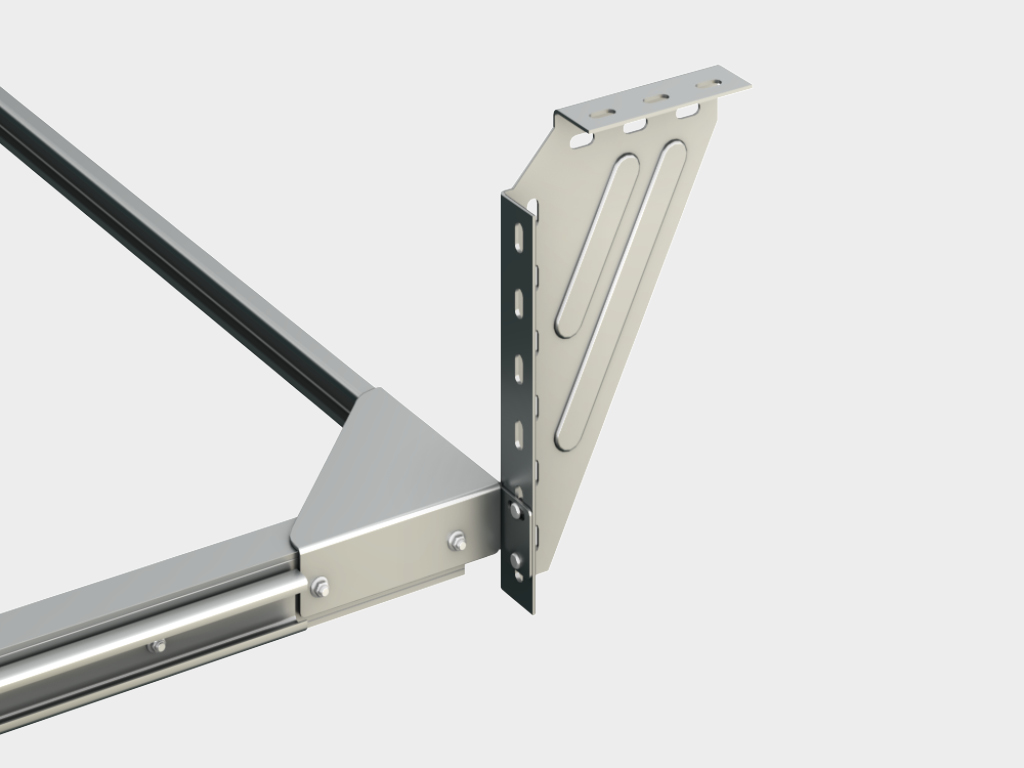

С-профилди багыттоочу системага бекитүүчү кронштейн багыттоочулардын катуулугун жогорулатат, горизонталдуу багыттоочулар системасында түз бурчтарды сактоого мүмкүнчүлүк берет, горизонталдуу багыттоочуларды чатырга бекитүүчү кронштейндин ийилүү бурчунун жөнгө салуусуна шарт түзөт жана монтаждоодогу каталарды жок кылат.
