Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

Гараждык эшиктер RSD02 PREMIUM чакан жана орточо өлчөмдөгү проёмдорго орнотуу үчүн ылайыкталган. Алар өзүнүн ишенимдүүлүгүн далилдеген, кеңири колдонулган RSD02 моделинин негизинде жасалган, торсиондук тең салмактоо механизми менен жабдылган. Негизги өзгөчөлүгү — эксклюзивдүү дизайны, ал эң талгактуу кардарлардын талаптарына жооп берет. Бул дизайнды ишке ашыруу үчүн болот сэндвич-панел колдонулат, ал алюминий ламелдер менен капталган же стандарттык түстө жасалып, алюминий молдингдерден турган декоративдик бөлүкчөлөр менен кооздолгон.

Колдонуу чөйрөсү:

Жеке кардар

Дачалар, шаар четиндеги үйлөр, коттедждер, автоунаа токтотуучу жайлар — коопсуздукту, аймакты коргоону жана ыңгайлуу кирүүнү камсыз кылуу талап кылынган объекттер.

монтаж менен заказ берүү

Артыкчылыктар

Эшик полотносунун эксклюзивдүү жасалгасы

Жаңы, жалтырабаган беттүү жана калыңдыгы 0,5 мм болгон болоттон жасалган PREMIUM EXCLUSIVE панель же эшик полотносун алюминий профилдери менен каптоонун үч варианты: PREMIUM COUNTRY, PREMIUM CLASSIC, PREMIUM HI-TECH.

Панелдин ичин пенополиизоцианурат (PIR) менен толтуруу

PIR толтургуч жогорку жылуулук изоляциясы, бышыктыгы жана отко туруктуулугу менен айырмаланат.

Коопсуз конструкциядагы эшиктер

Пружинанын үзүлүшүнөн коргоо түзмөктөрү базалык комплектацияга кирет.

Торсиондук механизмдин жакшыртылган мүнөздөмөлөрү

Торсиондук пружиналар атып тазалоо (дробеструйная обработка) жол-жобосунан өтөт, цинктелет жана антифрикциялык боек менен боёлот. Алар 25 000ге эмес, 50 000 ачуу-жабуу циклине эсептелген.

Имараттын герметизациясынын жогорку деңгээли

Жаңы чоңойтулган өлчөмдөгү түбүңкү тыгыздоочу – UP18, гараждын полу тегиз эмес болгондо жакшыраак компенсациялайт.

Толугу менен Россияда өндүрүлгөн

Ворота DoorHan концернинин Россиядагы менчик заводдорунда өндүрүлүп, өлкөнүн иштөө шарттарын эске алуу менен жасалган.

ГОСТ талаптарына шайкештик

Воротанын конструкциясы ГОСТ 31174-2017 мамлекеттик стандартына – «Металл эшиктер» – толугу менен шайкеш келет.

Эшик полотносунун эксклюзивдүү жасалгасы

Панелдин ичин пенополиизоцианурат (PIR) менен толтуруу

PIR толтургуч жогорку жылуулук изоляциясы, бышыктыгы жана отко туруктуулугу менен айырмаланат.

Коопсуз конструкциядагы эшиктер

Пружинанын үзүлүшүнөн коргоо түзмөктөрү базалык комплектацияга кирет.

Торсиондук механизмдин жакшыртылган мүнөздөмөлөрү

Имараттын герметизациясынын жогорку деңгээли

Толугу менен Россияда өндүрүлгөн

ГОСТ талаптарына шайкештик

Воротанын конструкциясы ГОСТ 31174-2017 мамлекеттик стандартына – «Металл эшиктер» – толугу менен шайкеш келет.

Дизайн

Панелдин дизайны

Бетинин тиби

Полотнонун каптамасы алюминий профилдер менен

Горизонтал сызыкча (панелдин ички тарабы)

Stucco (ичкү бети)

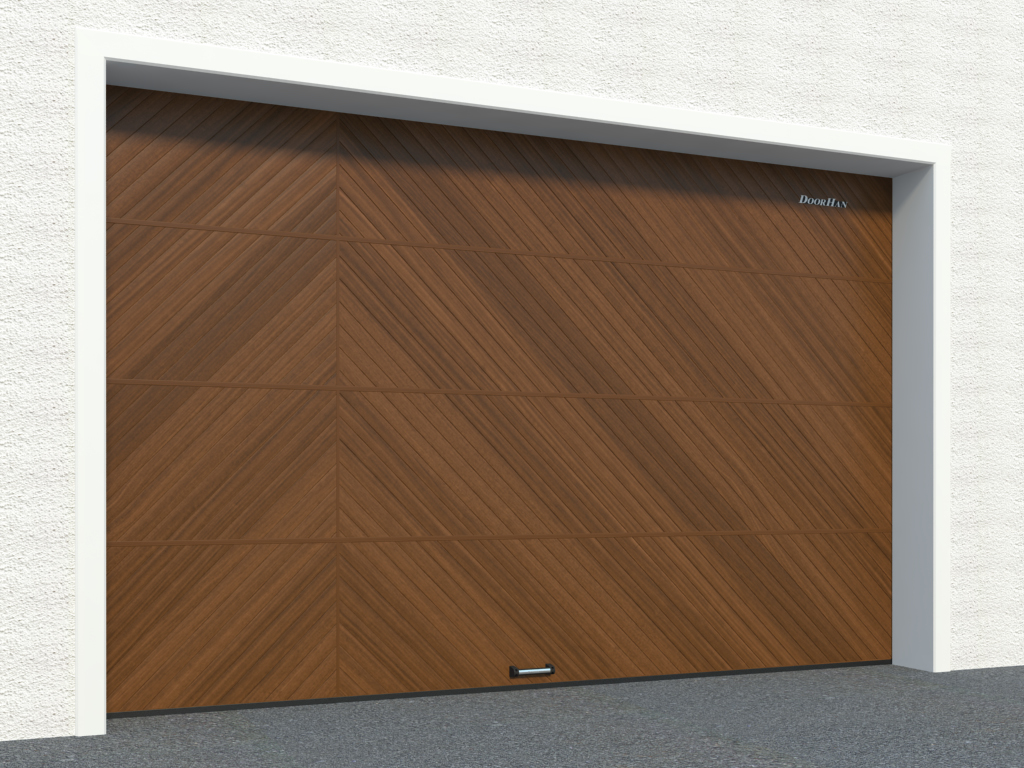

PREMIUM CLASSIC B1, оюусу солго жылдырылган, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM CLASSIC B1, оюусу оңго жылдырылган, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM CLASSIC B2, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B1, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B2, түстөрү «алтын эмен» жана «кара жаңгак»

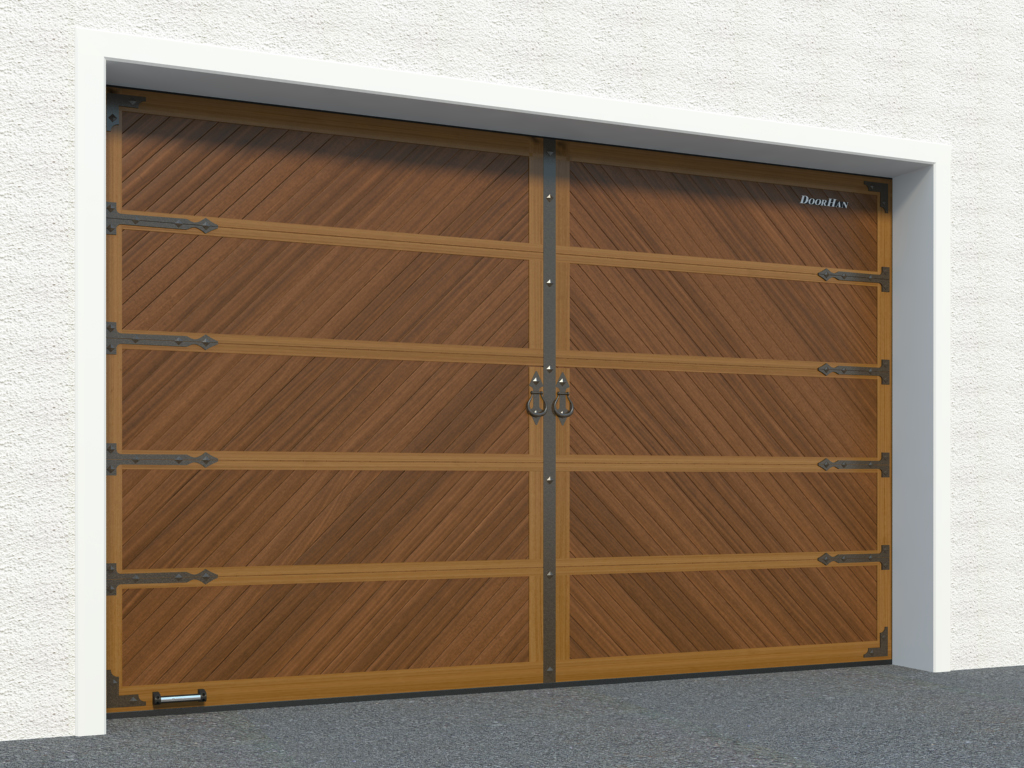

PREMIUM COUNTRY B3, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B4, түстөрү «алтын эмен» жана «кара жаңгак»

Комплектация

Негизги конфигурация

Кошумча жабдуулар

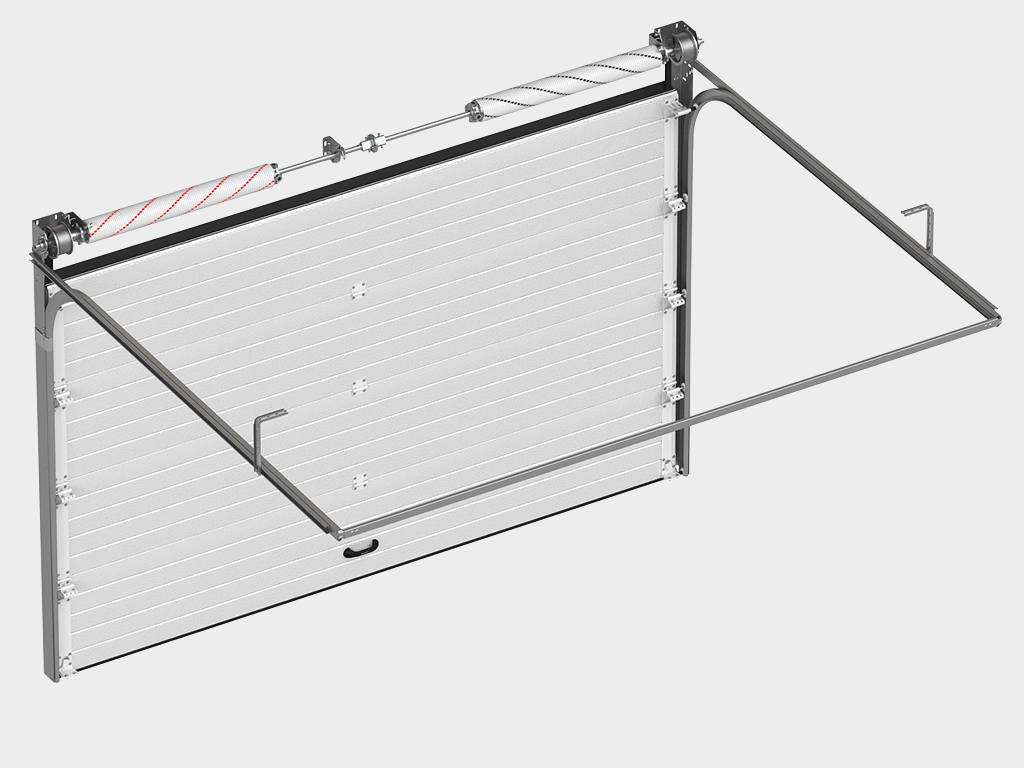

Полотно энергияны үнөмдүү сэндвич-панелдерден жасалган, калыңдыгы 40 мм, PIR толтуруучу менен, ички илгичтерге жана капталдык колдоолорго бекемдөө менен.

Жууркан жана бурчтук устундар цинктелген болоттон жасалган, калыңдыгы 1,5–2 мм, жогорку чыңалууга ээ, монтаждоо үчүн керектүү тешиктери бар.

Пружинанын үзүлүшүн алдын алуу түзмөгү валды блоктойт, бул эшиктин төшөгүнүн кулап түшүшүнө тоскоол болот.

Торсиондук механизм 50 000 ачуу-жабуу циклинен эсептелген. Конструкциянын узак кызмат мөөнөтү эшиктин төшөгүн күч колдонбостон ачуу-жабууга шарт түзөт.

Монтаждоо комплекти, продукт паспорту жана монтаждоо көрсөтмөлөрү камтылган куту.

Механикалык кулпу эшикти бөлмөнүн ичинде жабууга мүмкүндүк берет. Жөнөкөйлүгү жана ишенимдүүлүгү менен айырмаланат.

Жаңы эргономикалык формадагы тутка эшиктин төшөгүнүн дизайнерлик жасалгасына кооз кошумча болуп саналат.

Аркан үзүлүүсүн алдын алуу түзмөгү эшиктин төшөгүнүн төмөнкү кронштейни катары орнотулат. Аркан үзүлүп калганда механизм иштеп, эшиктин төшөгүнүн кулап түшүшүнө жол бербейт.

Калитка өркүндөтүлгөн конструкцияга ээ, жогорку бекемдикке жана эстетикалык көрүнүшкө ээ. Минималдуу щиттин бийиктиги — 2 130 мм. Premium алюминий облицовкасы колдонулганда опция жеткиликсиз.

Антикоррозиялык комплект жогорку нымдуулук шарттарында эшикти иштетүүдө коррозиядан туруктуу коргонуу жана иштин туруктуулугун камсыз кылуу үчүн сунушталат. Бул комплект узартылган иштөө мөөнөтүнө ээ жана боёлгон пружина, боёлгон багыттоочулар, дат баспас болоттон жасалган капталдык колдоолор, илгичтер жана крепеждер, дат баспас болоттон жасалган аркан, боёлгон капталдык капактарды камтыйт.

Механикалык кулпу эшиктин төшөгүн жабык абалда бөлмөнүн ичинен да, көчөнүн жагынан да бөгөттөөгө мүмкүндүк берет.

Кошумча сырткы герметизация чөйрөсү эшиктин төшөгүнүн уплотнителге максималдуу тыгыз жабышын камсыздайт. Уплотнителдердин ортосунда түзүлгөн аба камерасы мыкты герметизацияны камсыздап, бөлмөгө суукту киришин тосуп турат.

«Термопакет» опциясы Т-bridge технологиясы колдонулган термостойкий төмөнкү (жогорку) алюминий профилинин орнотулушун болжойт, бул жылуулуктун жоготуусун алдын алат.

Автоматташтыруу. Эшиктерди автоматташтыруу мүмкүнчүлүгү бар (кароо бөлүмүндө «Эшиктер үчүн автоматика»).

Техникалык мүнөздөмөлөр

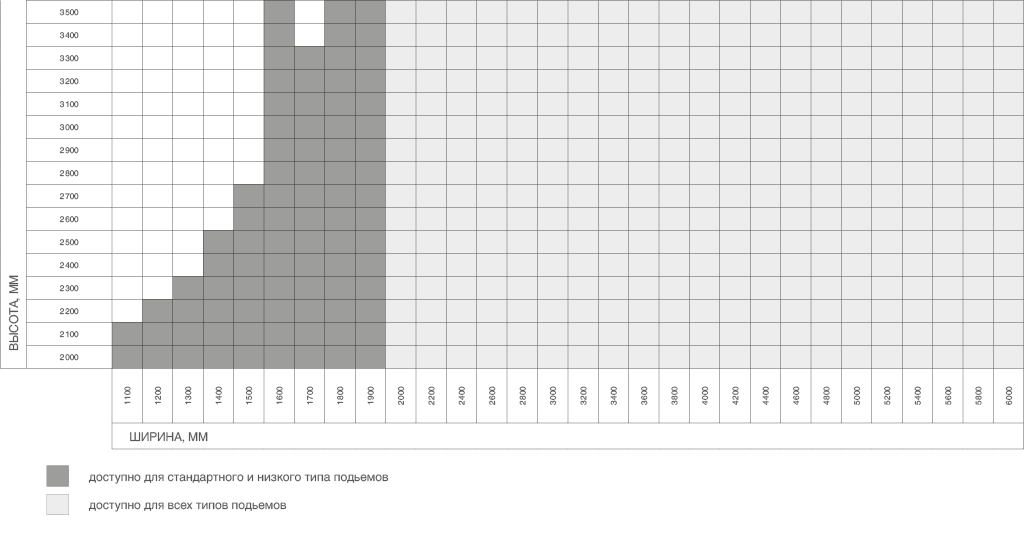

Өлчөм диаграммасы

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

1 100–6 000

Ачылуу бийиктиги, мм

2 000–3 500

Линтель, мм

150дөн жогору

Дубалдар, мм

120дөн жогору

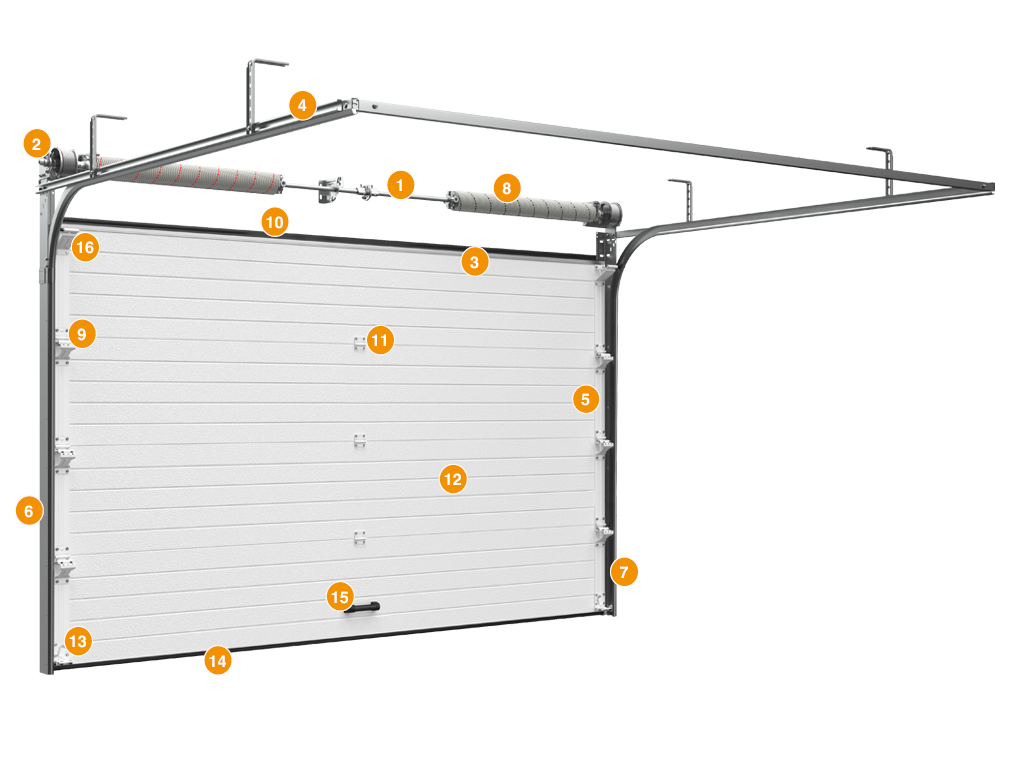

Капкачынын тең салмактуулук системасы — пружина-торсиондук механизм жана пружинанын үзүлүшүнөн коргоочу жабдык
П-формасындагы аяктагы колдоочу кронштейн жана пружина үзүлүшүнө каршы коргоо түзүлүшү
Жогорку профиль
Горизонталдык багыттоочу
Бок капкак
Бурчтук стойка
Вертикалдык багыттоочу
Торсиондук пружина
Ролик кармагыч жана ролик менен колдоо
Жогорку тыгыздоочу
Шарнир (петля)
Сэндвич-панелдерден жасалган капкачынын капкагы
Төмөнкү бурчтук кронштейн
Төмөнкү тыгыздоочу
Колу
Жогорку ролик кармагыч жана ролик менен колдоо

Төмөн көтөрүлүү, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 (≥ 260 мм кыймылдаткыч үчүн)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмүнө жана щиттин салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190 мм чейин — приводсуз, проёмдун туурасы 4 500 мм чейин; 235 мм чейин — приводсуз, проёмдун туурасы 4 500 ммден көп; 10 мм чейин — үстөлкө привод менен, проёмдун туурасы 4 500 мм чейин; 70 мм чейин — үстөлкө привод менен, проёмдун туурасы 4 500 ммден көп

Төмөн көтөрүү, барабан алдыда (стандарттык башкаруу системалары RKTN комплекти).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	4500 чейин кеңдиктеги проемдо — кыймылдаткычсыз 245 чейин; 4500дөн чоң проемдо — кыймылдаткычсыз 300 чейин; 4500 чейин кеңдиктеги проемдо — шыпка орнотулган кыймылдаткыч менен 60 чейин; 4500дөн чоң проемдо — шыпка орнотулган кыймылдаткыч менен 125 чейин.

Төмөн көтөрүү, арткы бубен.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 (≥ 160 чатырдык кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Ачкычтын өлчөмү жана щиттин салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (приводсуз); 40...60 (тепкичтүү привод менен)

Стандарттык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A — 580; R305: A — 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмүнө жана щиттин салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттык кыйшайган көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчунан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмдөрүнө жана щиттин салмагына жараша өзгөрөт
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° көбөйтүлөт)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Стандарт боюнча h – 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Ачыктык өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогору тик бурчтуу көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчунан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Ачылуу аянтынын өлчөмү жана щиттин салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° көтөрүлүү менен)
Q, мм Валдагы айдоо аянты	300

Тик көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	H
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Мааниси эшиктин өлчөмүнө жараша өзгөрөт, көрсөтүлгөн өлчөмдөр 3 500 × 3 000 мм өлчөмүндөгү эшиктер үчүн берилген
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	50 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Дарбаза капкагынын салмагы, кг/м²	13	Такталардын тип өлчөмүнө жараша так мааниси өзгөрүп турат, эшиктин конструкциясында колдонулган панелдердин түрүнө байланыштуу

1. Вороттун секциялары багыттоочу жолдор боюнча ийкемдүү жылышы керек, ал эми вороттун өзү балансташкан болушу зарыл, башкача айтканда, алардын салмагы пружиналардын айлантуу моментине компенсацияланышы керек.

2. Воротту кол менен ачуу жана жабуу тек гана тутка аркылуу жүргүзүлөт.

3. Кол менен ачып-жабууда күчтү ашыкча колдонбоңуз. Күтүлбөгөн кескин кыймылдар тыюу салынат.

4. Ворот иштеп жатканда адамдар менен жаныбарлардын анын иштөө аймагында болбошуна көңүл буруңуз.

5. Ийрип жаткан вороттун астынан өтүү катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Воротту соккуга кабылдырбаңыз жана ачуу-жабуу учурунда алардын эркин кыймылына тоскоол болбоңуз.

7. Вороттун панелдери кыймылдаганда проемдо чет жактан келген буюмдар же таштандылар болбошу керек. Алар панелдердин кыймылынын бузулушуна жана жабышып калышына себеп болушу мүмкүн.

8. Багыттоочу жолдорду жана роликтерди булгантпаңыз, анткени бул кыймылдын ийкемдүүлүгүнө таасирин тийгизет; электр кыймылдаткычы бар болсо, ашыкча жүк түшүп, бузулушуна алып келиши мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система жана секциялык вороттун панелдери катуу кагаз-картон жана пенопласттан жасалган аралаш оромодо оролот, стретч-пленка менен бекемделет; монтаждоо комплекттери гофрокартон кутуга оролуп, упаковка пленкасы менен тыгыздалат; бардык оромолордо заказдын маалыматын жана компаниянын фирмалык логотибин камтыган маалыматтык этикеткалар коюлган
Состав	Беш катмарлуу картон, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	200гө чейин
Количество в упаковке, шт.	Щиттин таңгактоосу — 3дөн 5 панелге чейин; Жол көрсөтүү системасынын таңгактоосу — 1 жол көрсөтүү системасы; Комплекттөөчү бөлүктөрдүн таңгактоосу — комплект менен куту.

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Кошумча сүрөттөмө печать

Сэндвич-панелдерди заводдук таңгактоодо горизонталдуу абалда, өндүрүштөн тартып 6 айдан ашпаган мөөнөттө, жабык кампаларда же навес астында түз бетинде сактоо сунушталат. Панелдер түз күн нурунан, аба ырайынын жаан-чачындарынан жана булгануудан корголушу керек.

Орнотуу

Орнотуу ыкмалары

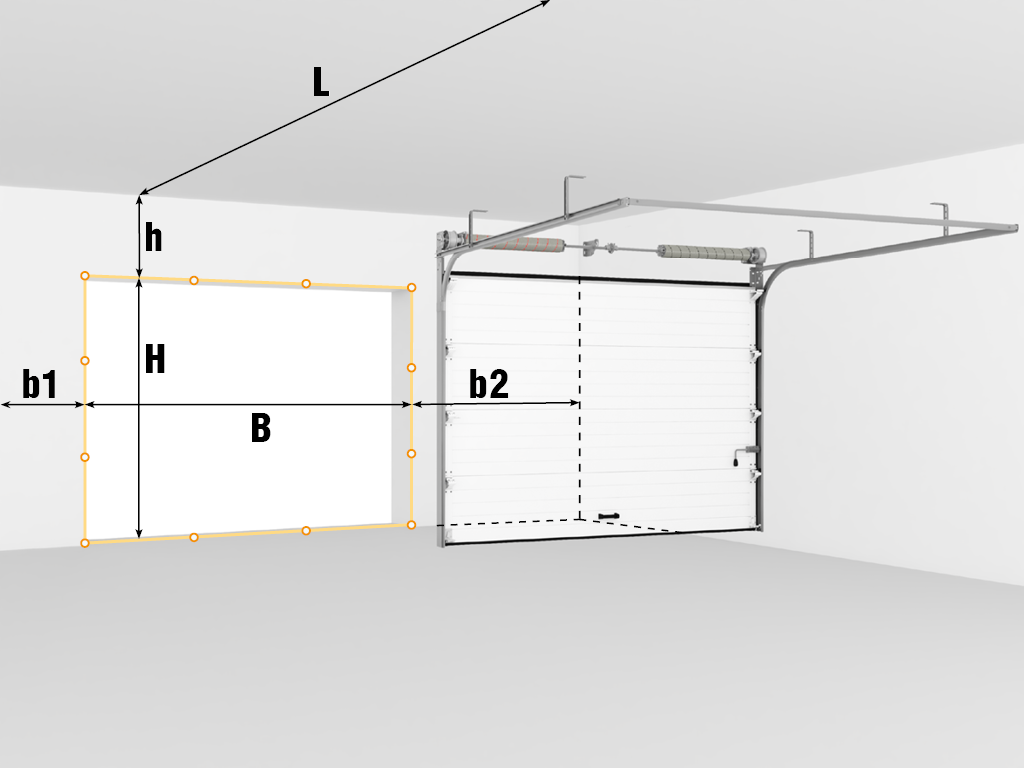

Курулуш аянтын даярдоо

Жапма монтаж: жол көрсөтүү системасы проёмдун ички каптал дубалдарына жана төбөгө чейинки бөлүккө орнотулат.

Керектүү көрсөткүчтөрдү өлчөө үчүн рулетка жана курулуш деңгээли жетиштүү. Бардык өлчөө иштери имараттын ичиндеги бөлмөдө жүргүзүлөт. Ар бир өлчөмдү кеминде үч чекиттен (экстремалдык жайгашууларда жана борбордо) өлчөө зарыл.
H — ачыктык бийиктиги (полдон ачыктык жогору жагына чейинки аралык).
B — ачыктык туурасы (сол жактан оң жакка чейинки аралык).
h — төбөгө чейинки аралык (ачыктыктын жогору жагынан төбөгө чейинки аралык), 150 ммден кем болбошу керек.
b1/b2 — сол/оң каптал аралык (ачыктыктын тиешелүү капталынан тоскоолдукка чейинки аралык), 120 ммден кем болбошу керек.
L — бөлмөнүн тереңдиги.
H жана B өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң чоң мааниси алынат.
h, b1, b2 жана L өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң кичине мааниси алынат.
Ачыктык туурасынын бүтүндөй боюнча полдун деңгээлинде айырма 10 ммден ашпашы керек. Монтаждоо бетинин (каптал дубалдар жана төбөгө чейинки бөлүк) түздүгүн сактоо зарыл. Жол көрсөтүү системасын орнотуунун негизи монолиттүү жана бекем болушу шарт, андай болбосо кошумча каптоо же металл конструкциялары менен ачыктыкты түзүү талап кылынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

RSD02 сериядагы секциялык эшиктерди орнотуу боюнча нускама

PDF

Стандарттуу жана жогорку көтөрүү түрүндөгү секциялык эшиктерди орнотуу боюнча нускама

PDF

Паспорт «Гараждык секциялык эшиктер торсиондук механизм менен RSD02»

PDF

Сертификат ылайыктуулугу «Бийлик жана имараттар үчүн эшиктер»

PDF

Сертификат ылайыктуулугу «Сэндвич-панелдер»

PDF

Сертификат ылайыктуулугу «Эшиктер үчүн комплектуючу буюмдар»

PDF

Сертификат ылайыктуулугу «Металл секциялык эшиктер» (Беларусь)

PDF

Эксперттик корутунду, СанПиН талаптарына шайкештик

PDF

RSD02, төмөн көтөрүү, эсептелген багыттоочтор

PDF

DWG

RSD02, төмөн көтөрүү, эсептелген багыттоочтор, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, эсептелген багыттоочтор, проем түзүү

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN, проем түзүү

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта, проем түзүү

PDF

DWG

RSD02, стандарттык көтөрүү

PDF

DWG

RSD02, стандарттык көтөрүү, проемдун алкагы

PDF

DWG

RSD02, стандарттык көтөрүү, проем түзүү

PDF

DWG

RSD02, стандарттык ийилген көтөрүү

PDF

DWG

RSD02, стандарттык ийилген көтөрүү, проемдун алкагы

PDF

DWG

RSD02, стандарттык ийилген көтөрүү, проем түзүү

PDF

DWG

RSD02, жогорку көтөрүү

PDF

DWG

RSD02, жогорку көтөрүү, проемдун алкагы

PDF

DWG

RSD02, жогорку көтөрүү, проем түзүү

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен, проемдун алкагы

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен, проем түзүү

PDF

DWG

RSD02, жогорку ийилген көтөрүү

PDF

DWG

RSD02, жогорку ийилген көтөрүү, проемдун алкагы

PDF

DWG

RSD02, жогорку ийилген көтөрүү, проем түзүү

PDF

DWG

RSD02, вертикалдуу көтөрүү

PDF

DWG

RSD02, вертикалдуу көтөрүү, проемдун алкагы

PDF

DWG

RSD02, вертикалдуу көтөрүү, проем түзүү

PDF

DWG

RSD02, секциялык ворота капталында калитка жана терезелердин жайгашуусу (калитка V4ST)

PDF

DWG

RSD02, секциялык ворота капталында калитка жана терезелердин жайгашуусу (калитка V5)

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга сэндвич-панелдерде жана болоттон жасалган жол көрсөтүү системасынын профилдеринде толук коррозиянын жоктугуна 10 жылдык кепилдик берилет.

Дизайн

Панелдин дизайны

Горизонтал сызыкча (панелдин ички тарабы)

Бетинин тиби

Stucco (ичкү бети)

Полотнонун каптамасы алюминий профилдер менен

PREMIUM CLASSIC B1, оюусу солго жылдырылган, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM CLASSIC B1, оюусу оңго жылдырылган, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM CLASSIC B2, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B1, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B2, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B3, түстөрү «алтын эмен» жана «кара жаңгак»

PREMIUM COUNTRY B4, түстөрү «алтын эмен» жана «кара жаңгак»

Комплектация

Негизги конфигурация

Пружинанын үзүлүшүн алдын алуу түзмөгү валды блоктойт, бул эшиктин төшөгүнүн кулап түшүшүнө тоскоол болот.

Монтаждоо комплекти, продукт паспорту жана монтаждоо көрсөтмөлөрү камтылган куту.

Жаңы эргономикалык формадагы тутка эшиктин төшөгүнүн дизайнерлик жасалгасына кооз кошумча болуп саналат.

Кошумча жабдуулар

Автоматташтыруу. Эшиктерди автоматташтыруу мүмкүнчүлүгү бар (кароо бөлүмүндө «Эшиктер үчүн автоматика»).

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

1 100–6 000

Ачылуу бийиктиги, мм

2 000–3 500

Линтель, мм

150дөн жогору

Дубалдар, мм

120дөн жогору

Дизайн

Капкачынын тең салмактуулук системасы — пружина-торсиондук механизм жана пружинанын үзүлүшүнөн коргоочу жабдык
П-формасындагы аяктагы колдоочу кронштейн жана пружина үзүлүшүнө каршы коргоо түзүлүшү
Жогорку профиль
Горизонталдык багыттоочу
Бок капкак
Бурчтук стойка
Вертикалдык багыттоочу
Торсиондук пружина
Ролик кармагыч жана ролик менен колдоо
Жогорку тыгыздоочу
Шарнир (петля)
Сэндвич-панелдерден жасалган капкачынын капкагы
Төмөнкү бурчтук кронштейн
Төмөнкү тыгыздоочу
Колу
Жогорку ролик кармагыч жана ролик менен колдоо

Стандарттуу дизайн чечимдери

Төмөн көтөрүлүү, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 (≥ 260 мм кыймылдаткыч үчүн)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Проёмдун өлчөмүнө жана щиттин салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190 мм чейин — приводсуз, проёмдун туурасы 4 500 мм чейин; 235 мм чейин — приводсуз, проёмдун туурасы 4 500 ммден көп; 10 мм чейин — үстөлкө привод менен, проёмдун туурасы 4 500 мм чейин; 70 мм чейин — үстөлкө привод менен, проёмдун туурасы 4 500 ммден көп

Төмөн көтөрүү, барабан алдыда (стандарттык башкаруу системалары RKTN комплекти).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмдөрүнө жана панелдин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	4500 чейин кеңдиктеги проемдо — кыймылдаткычсыз 245 чейин; 4500дөн чоң проемдо — кыймылдаткычсыз 300 чейин; 4500 чейин кеңдиктеги проемдо — шыпка орнотулган кыймылдаткыч менен 60 чейин; 4500дөн чоң проемдо — шыпка орнотулган кыймылдаткыч менен 125 чейин.

Төмөн көтөрүү, арткы бубен.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 (≥ 160 чатырдык кыймылдаткыч менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Ачкычтын өлчөмү жана щиттин салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 (приводсуз); 40...60 (тепкичтүү привод менен)

Стандарттык көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A — 580; R305: A — 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмүнө жана щиттин салмагына жараша
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттык кыйшайган көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчунан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Ачылуу өлчөмдөрүнө жана щиттин салмагына жараша өзгөрөт
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° көбөйтүлөт)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Стандарт боюнча h – 330
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Ачыктык өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогору тик бурчтуу көтөрүлүш.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчунан көз каранды
Db, мм Буралма механизминин жумушчу аянты	Ачылуу аянтынын өлчөмү жана щиттин салмагына жараша көз каранды
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° көтөрүлүү менен)
Q, мм Валдагы айдоо аянты	300

Тик көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
A1, мм Вертикалдык багыттоочунун бийиктиги	H
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)	Мааниси эшиктин өлчөмүнө жараша өзгөрөт, көрсөтүлгөн өлчөмдөр 3 500 × 3 000 мм өлчөмүндөгү эшиктер үчүн берилген
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	460 (В)
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	50 000
Усилие ручного открывания и закрывания, Н, не более	150
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Дарбаза капкагынын салмагы, кг/м²	13	Такталардын тип өлчөмүнө жараша так мааниси өзгөрүп турат, эшиктин конструкциясында колдонулган панелдердин түрүнө байланыштуу

Продукциянын иштөө шарттары

2. Воротту кол менен ачуу жана жабуу тек гана тутка аркылуу жүргүзүлөт.

3. Кол менен ачып-жабууда күчтү ашыкча колдонбоңуз. Күтүлбөгөн кескин кыймылдар тыюу салынат.

4. Ворот иштеп жатканда адамдар менен жаныбарлардын анын иштөө аймагында болбошуна көңүл буруңуз.

5. Ийрип жаткан вороттун астынан өтүү катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Воротту соккуга кабылдырбаңыз жана ачуу-жабуу учурунда алардын эркин кыймылына тоскоол болбоңуз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система жана секциялык вороттун панелдери катуу кагаз-картон жана пенопласттан жасалган аралаш оромодо оролот, стретч-пленка менен бекемделет; монтаждоо комплекттери гофрокартон кутуга оролуп, упаковка пленкасы менен тыгыздалат; бардык оромолордо заказдын маалыматын жана компаниянын фирмалык логотибин камтыган маалыматтык этикеткалар коюлган
Состав	Беш катмарлуу картон, пенопласт, стретч-пленка, скотч
Ширина, мм	500–800
Высота, мм	200–400
Длина, мм	2 100–6 100
Вес брутто, кг	200гө чейин
Количество в упаковке, шт.	Щиттин таңгактоосу — 3дөн 5 панелге чейин; Жол көрсөтүү системасынын таңгактоосу — 1 жол көрсөтүү системасы; Комплекттөөчү бөлүктөрдүн таңгактоосу — комплект менен куту.

Упаковка в коробку	Характеристики упаковки
Длина, мм	550

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Керектүү көрсөткүчтөрдү өлчөө үчүн рулетка жана курулуш деңгээли жетиштүү. Бардык өлчөө иштери имараттын ичиндеги бөлмөдө жүргүзүлөт. Ар бир өлчөмдү кеминде үч чекиттен (экстремалдык жайгашууларда жана борбордо) өлчөө зарыл.
H — ачыктык бийиктиги (полдон ачыктык жогору жагына чейинки аралык).
B — ачыктык туурасы (сол жактан оң жакка чейинки аралык).
h — төбөгө чейинки аралык (ачыктыктын жогору жагынан төбөгө чейинки аралык), 150 ммден кем болбошу керек.
b1/b2 — сол/оң каптал аралык (ачыктыктын тиешелүү капталынан тоскоолдукка чейинки аралык), 120 ммден кем болбошу керек.
L — бөлмөнүн тереңдиги.
H жана B өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң чоң мааниси алынат.
h, b1, b2 жана L өлчөмдөрүн өлчөгөндө акыркы өлчөм катары эң кичине мааниси алынат.
Ачыктык туурасынын бүтүндөй боюнча полдун деңгээлинде айырма 10 ммден ашпашы керек. Монтаждоо бетинин (каптал дубалдар жана төбөгө чейинки бөлүк) түздүгүн сактоо зарыл. Жол көрсөтүү системасын орнотуунун негизи монолиттүү жана бекем болушу шарт, андай болбосо кошумча каптоо же металл конструкциялары менен ачыктыкты түзүү талап кылынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

RSD02 сериядагы секциялык эшиктерди орнотуу боюнча нускама

PDF

Стандарттуу жана жогорку көтөрүү түрүндөгү секциялык эшиктерди орнотуу боюнча нускама

PDF

Паспорттор жана сертификаттар

Паспорт «Гараждык секциялык эшиктер торсиондук механизм менен RSD02»

PDF

Сертификат ылайыктуулугу «Бийлик жана имараттар үчүн эшиктер»

PDF

Сертификат ылайыктуулугу «Сэндвич-панелдер»

PDF

Сертификат ылайыктуулугу «Эшиктер үчүн комплектуючу буюмдар»

PDF

Сертификат ылайыктуулугу «Металл секциялык эшиктер» (Беларусь)

PDF

Эксперттик корутунду, СанПиН талаптарына шайкештик

PDF

Чиймелер

RSD02, төмөн көтөрүү, эсептелген багыттоочтор

PDF

DWG

RSD02, төмөн көтөрүү, эсептелген багыттоочтор, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, эсептелген багыттоочтор, проем түзүү

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, стандарттык багыттооч комплекттери RKTN, проем түзүү

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта, проемдун алкагы

PDF

DWG

RSD02, төмөн көтөрүү, барабан арткы жакта, проем түзүү

PDF

DWG

RSD02, стандарттык көтөрүү

PDF

DWG

RSD02, стандарттык көтөрүү, проемдун алкагы

PDF

DWG

RSD02, стандарттык көтөрүү, проем түзүү

PDF

DWG

RSD02, стандарттык ийилген көтөрүү

PDF

DWG

RSD02, стандарттык ийилген көтөрүү, проемдун алкагы

PDF

DWG

RSD02, стандарттык ийилген көтөрүү, проем түзүү

PDF

DWG

RSD02, жогорку көтөрүү

PDF

DWG

RSD02, жогорку көтөрүү, проемдун алкагы

PDF

DWG

RSD02, жогорку көтөрүү, проем түзүү

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен, проемдун алкагы

PDF

DWG

RSD02, жогорку көтөрүү, багыттоочтордун эки жолу ийилиши менен, проем түзүү

PDF

DWG

RSD02, жогорку ийилген көтөрүү

PDF

DWG

RSD02, жогорку ийилген көтөрүү, проемдун алкагы

PDF

DWG

RSD02, жогорку ийилген көтөрүү, проем түзүү

PDF

DWG

RSD02, вертикалдуу көтөрүү

PDF

DWG

RSD02, вертикалдуу көтөрүү, проемдун алкагы

PDF

DWG

RSD02, вертикалдуу көтөрүү, проем түзүү

PDF

DWG

RSD02, секциялык ворота капталында калитка жана терезелердин жайгашуусу (калитка V4ST)

PDF

DWG

RSD02, секциялык ворота капталында калитка жана терезелердин жайгашуусу (калитка V5)

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

Торсиондук механизми бар болот сэндвич-панелдерден жасалган гараждык секциялык эшиктер RSD02 Premium
