Өнүм тургун үйлөрдүн аймактарына, өнөр жай объектилерине кирүүнү көзөмөлдөө үчүн, ошондой эле бакча коому көчөлөрү аркылуу өтүүнү чектөө үчүн арналган. Ачышка туруктуу болоттон жасалган корпус шлагбаум механизмдерин мыйзамсыз аракеттерден, механикалык жабырлануудан жана айлана-чөйрөнүн терс таасирлеринен ишенимдүү коргойт. Күчөтүлгөн араба, болот профильдеринен ширетилип жасалган, горизонталдуу абалда жылат жана алсыз жерлери жок. Конструкциянын бекитүү элементтеринде ачышка каршы атайын жасалган антивандалдык метиздер колдонулат, алардын өзгөчөлүгү — кадимки аспаптар жана ыкмалар менен демонтаждоо мүмкүн эместиги.

Зона применения:

Кыштактарга, бакча коомдорго, турак-жай кызматташтык коомуна (ПЖСК) жана башка ушул сыяктуу жерлерге кирүү.

Офистердин жайгашкан паркингине, ишканалардын аймагына, чектелген кирүүчү жайлардын токтоочу жайларына кирүү жана башка ушул сыяктуу.

монтаж менен заказ берүү

Артыкчылыктар

Ишенимдүү корпустун конструкциясы

Прутундагы болот корпу шлагбаум механизмдерин мыйзамсыз аракеттерден, механикалык бузулуулардан жана чөйрөнүн таасиринен ишенимдүү коргойт.

Антивандалдык метиздер

Антивандалдык метиздердин колдонулушу алардын кадимки шаймандар жана ыкмалар менен ажыратылышын мүмкүн кылбайт.

Кеңири ачык проёмдорду жабуу диапазону

Болот профильдерден ширетилген бекемделген стреланын узундугу 3 мден 6 мге чейин өзгөрүп, ар кандай туурадагы өтмөктөрдү жабууга мүмкүндүк берет.

Бузууга каршы коргоо

Привод жана корпус атайын кулпу менен жабдылган, бул шлагбаумдун жана приводдун механизмдерин уруксатсыз кирүүдөн коргойт.

Ишенимдүү корпустун конструкциясы

Антивандалдык метиздер

Кеңири ачык проёмдорду жабуу диапазону

Бузууга каршы коргоо

Дизайн

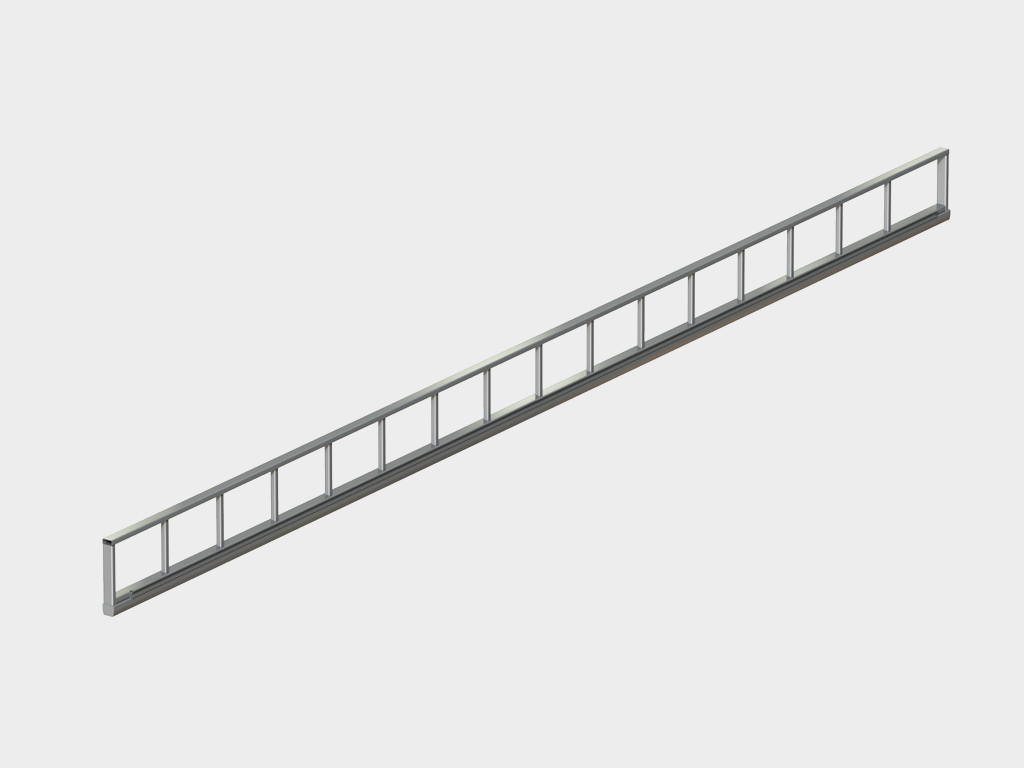

Шлагбаумдун корпустук кыяматы — болот түтүктөрдөн тигилген жана RAL 7004 (күрөң-жашыл түстө) боёлгон

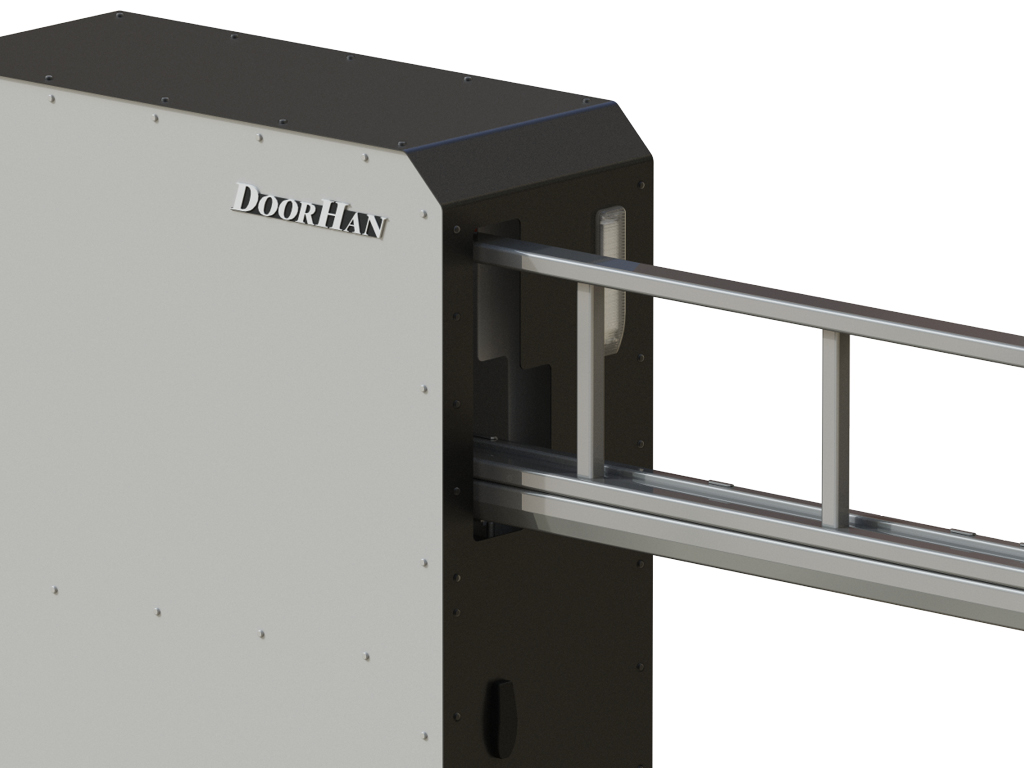

Шлагбаумдун корпусу — калыңдыгы 2 мм болгон болот панелдер менен жабылган. Панелдердин түстөрү: RAL 7004 (күрөң-жашыл) жана RAL 9005 (кара)

Комплектация

Базовая комплектация

Дополнительная комплектация

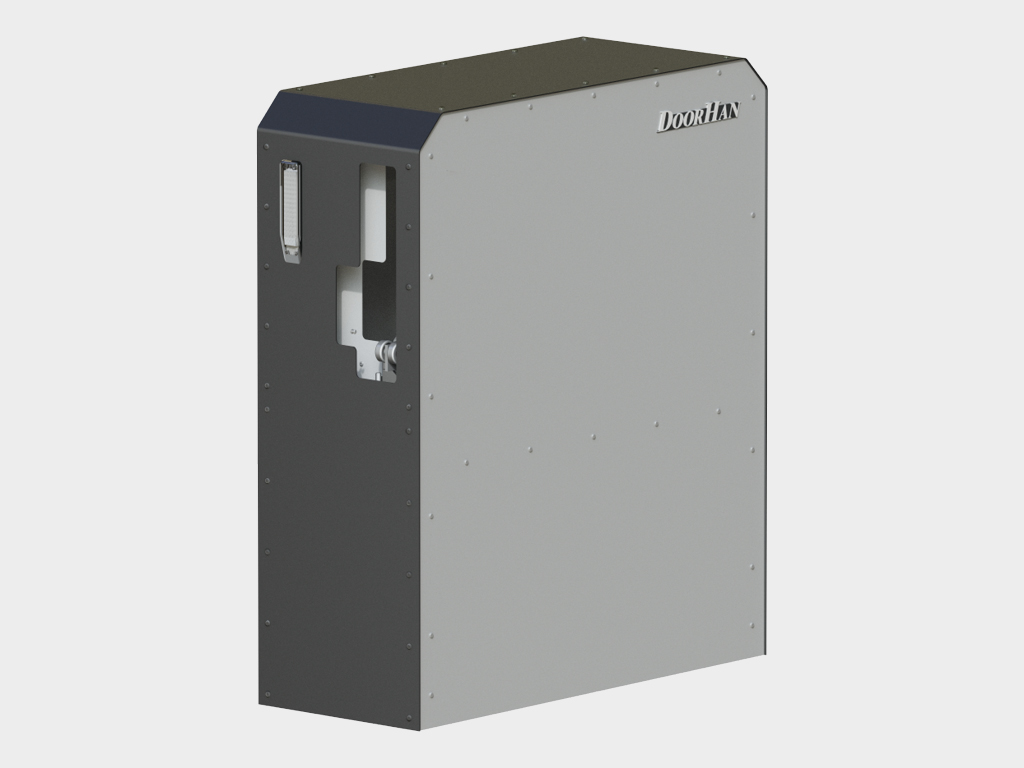

Камтылган LED сигнал лампалары менен тосмо корпус.

Күчөтүлгөн болот тосмо штанганы.

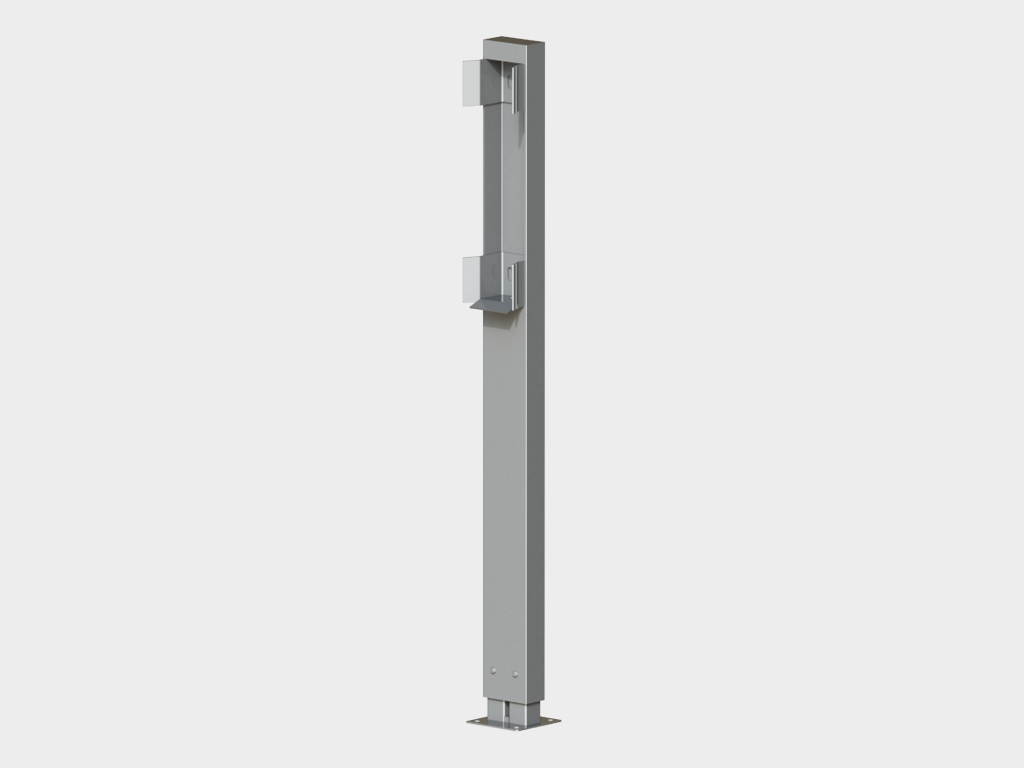

Шлагбаумды кармоочу пост.

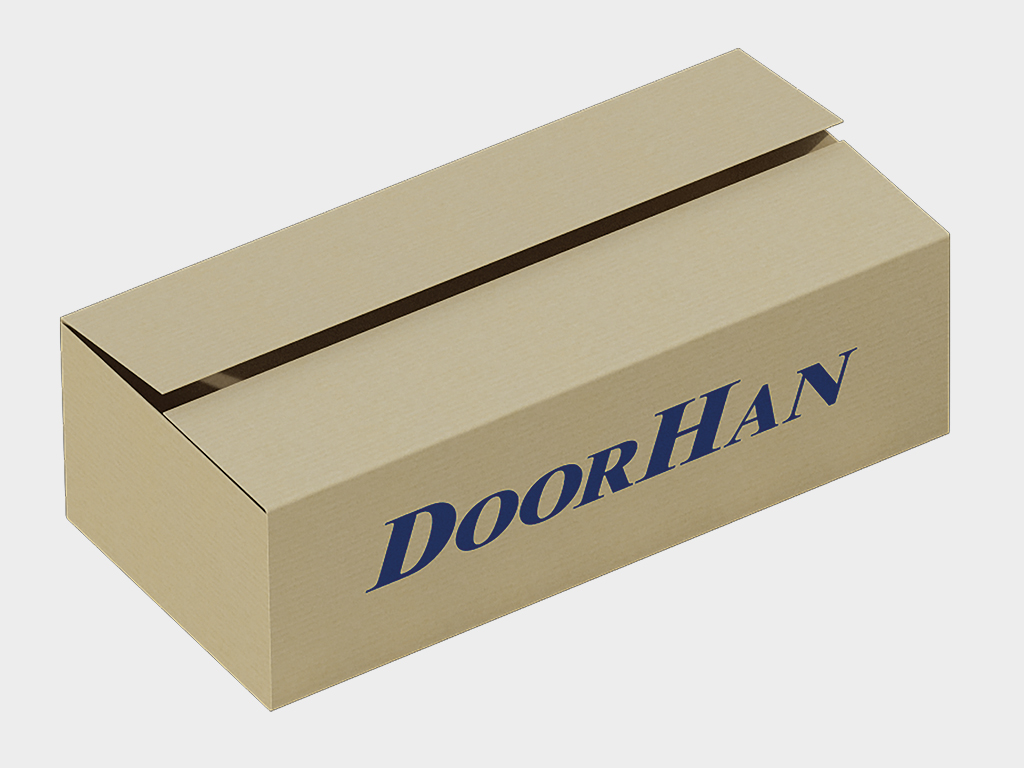

Орнотуу аксессуарлары бар куту.

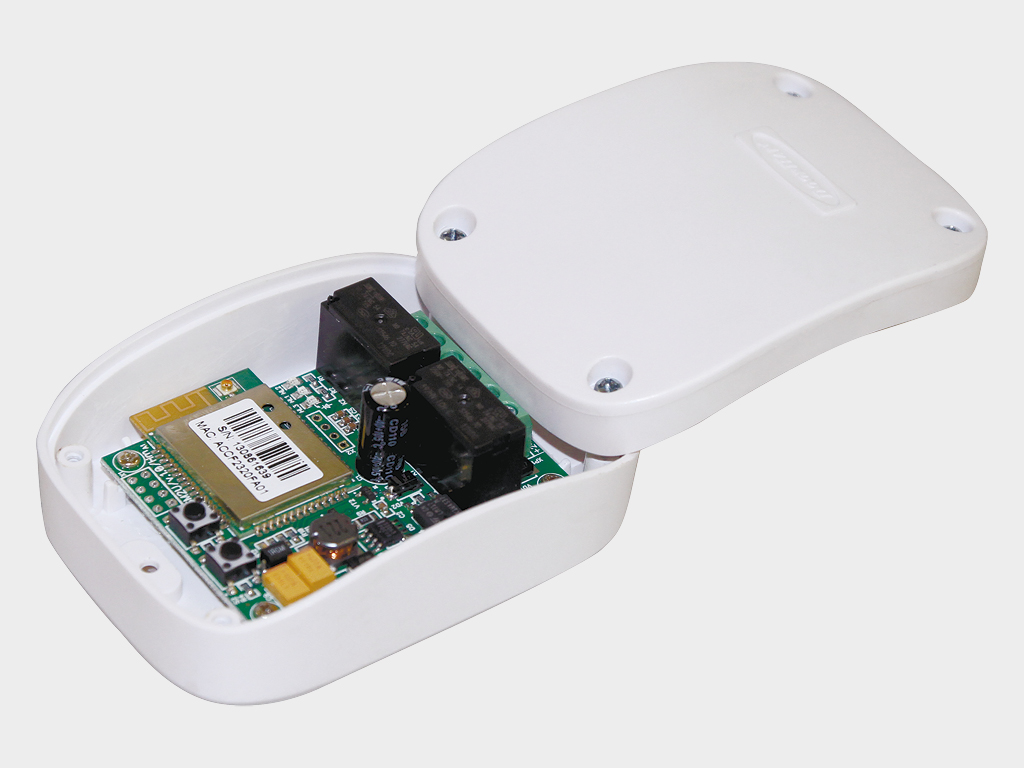

Электрдик дисктерди зымсыз башкаруу (ЖОК башкаруу сигналын түзүү) үчүн WI-FI модулу.

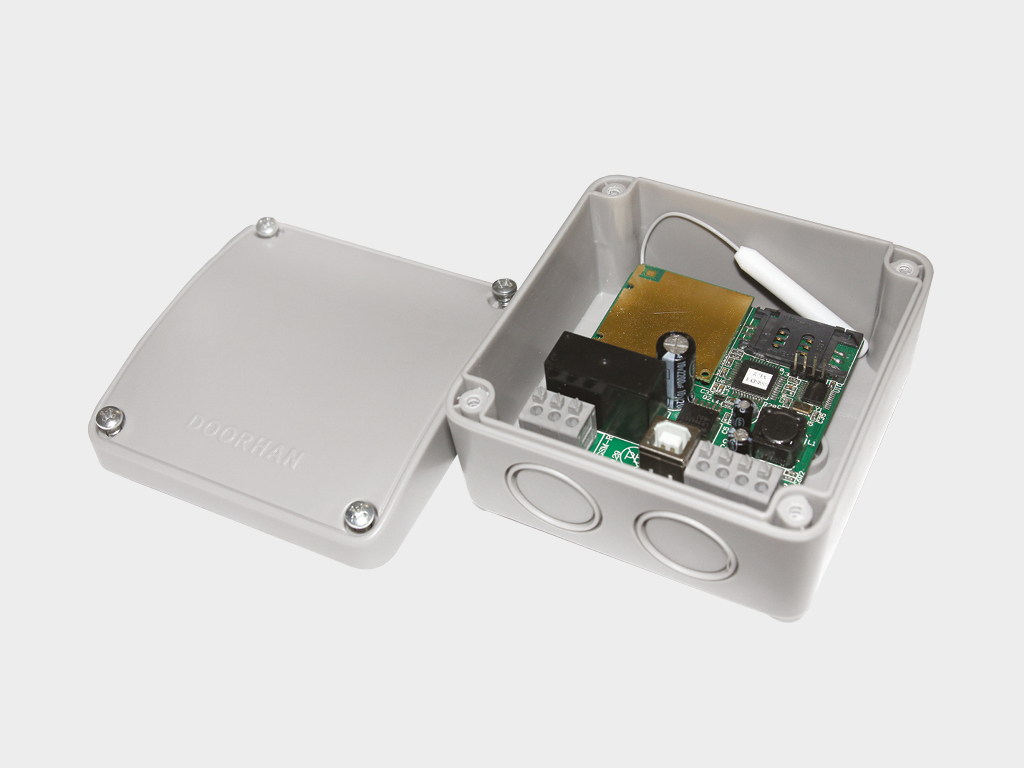

Уюлдук телефондон сигналды кабыл алуу жана электр кыймылдаткычты же тосмону иштетүү үчүн башкаруу буйругун берүү үчүн GSM модулу.

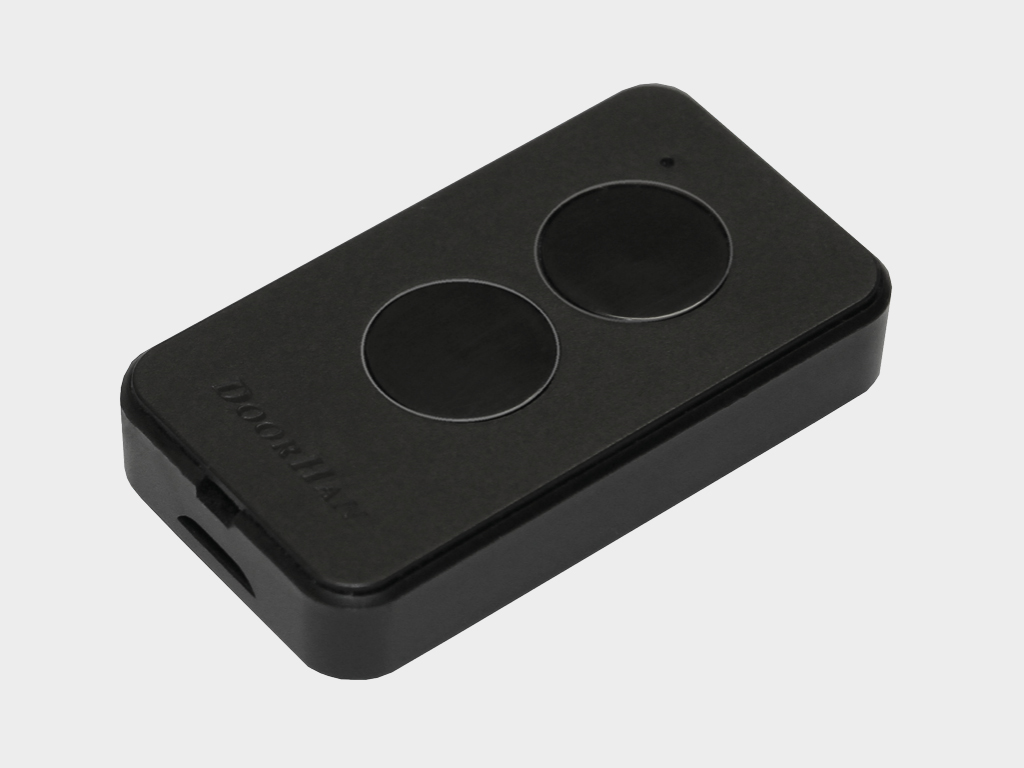

TRANSMITTER 2-PRO-BLACK эки автоматтык түзүлүштү алыстан башкаруу үчүн пульт.

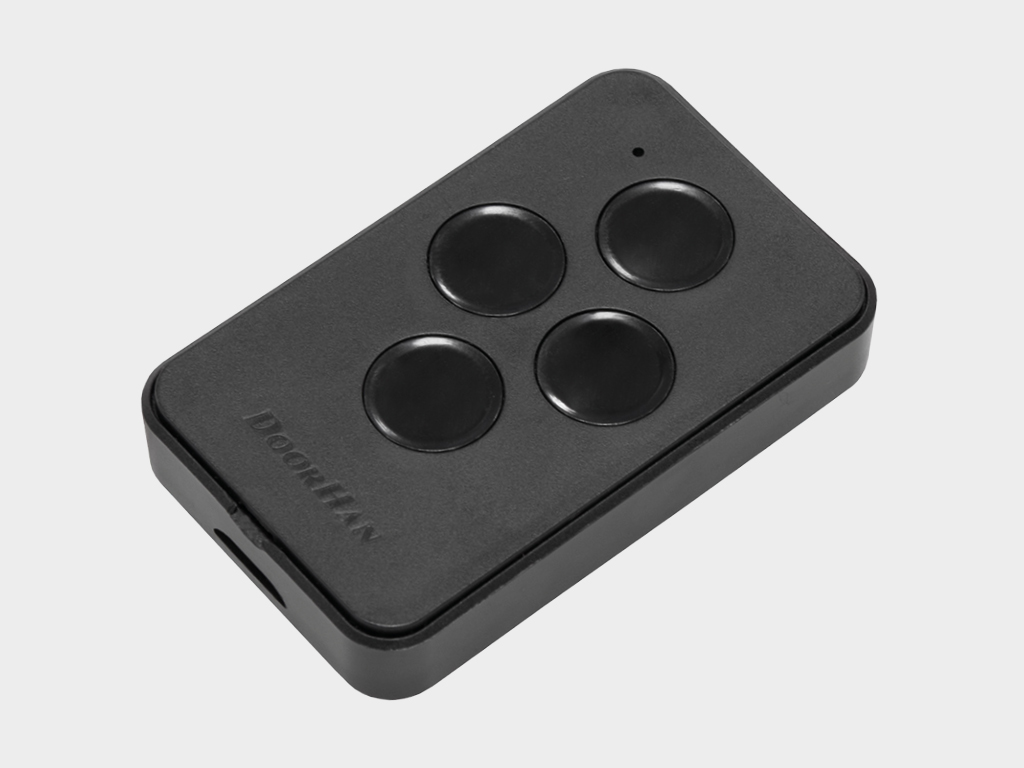

TRANSMITTER 4-PRO-BLACK төрт автоматтык түзүлүштү алыстан башкаруу үчүн пульт.

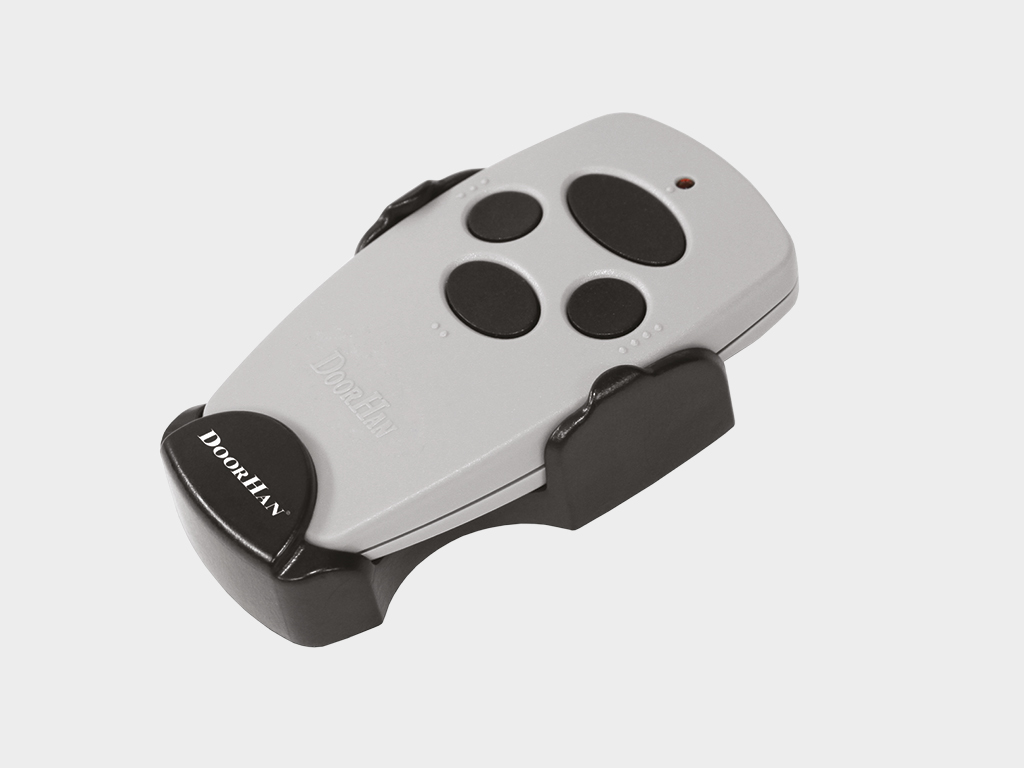

ТРАНСМИТЕР 4 төрт автоматтык аппаратты алыстан башкаруу үчүн пульт.

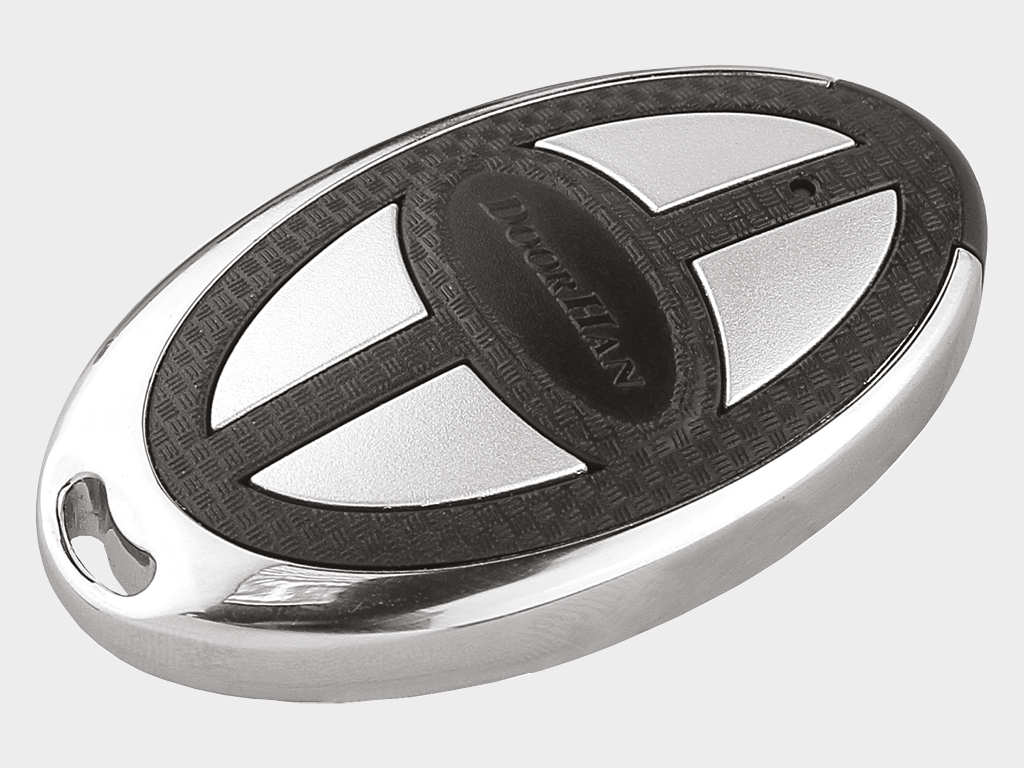

TRANSMITTER-PREMIUM металл корпустагы пульт, төрт автоматтык түзүлүштү алыстан башкарууга арналган.

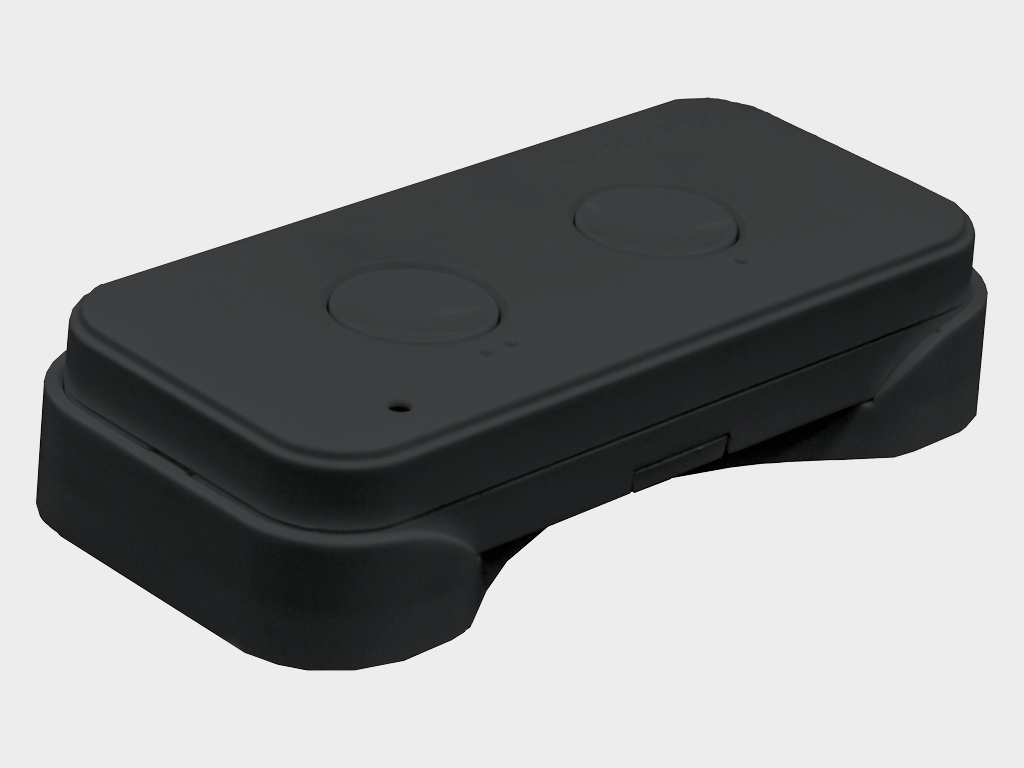

COMMAND-433 эки автоматтык аппаратты алыстан башкаруу үчүн зымсыз башкаруу баскычы.

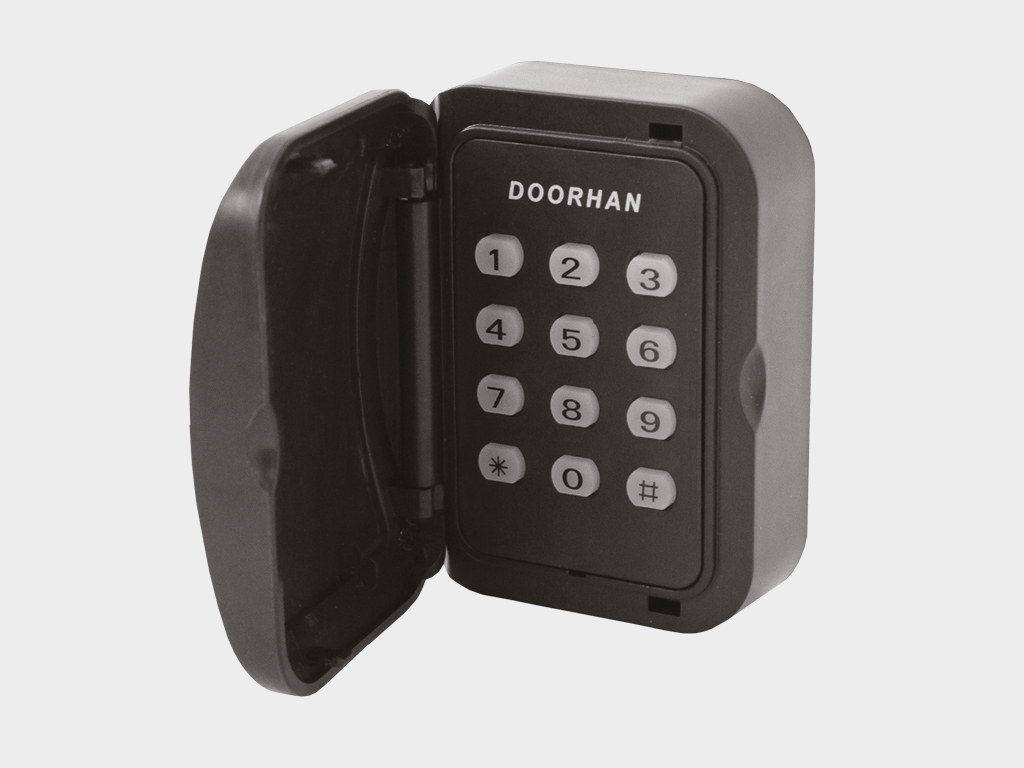

Тышкы DoorHan кабыл алгычы менен жабдылган дарбаза электр дискин алыстан башкаруу үчүн KEYPAD коддуу клавиатура.

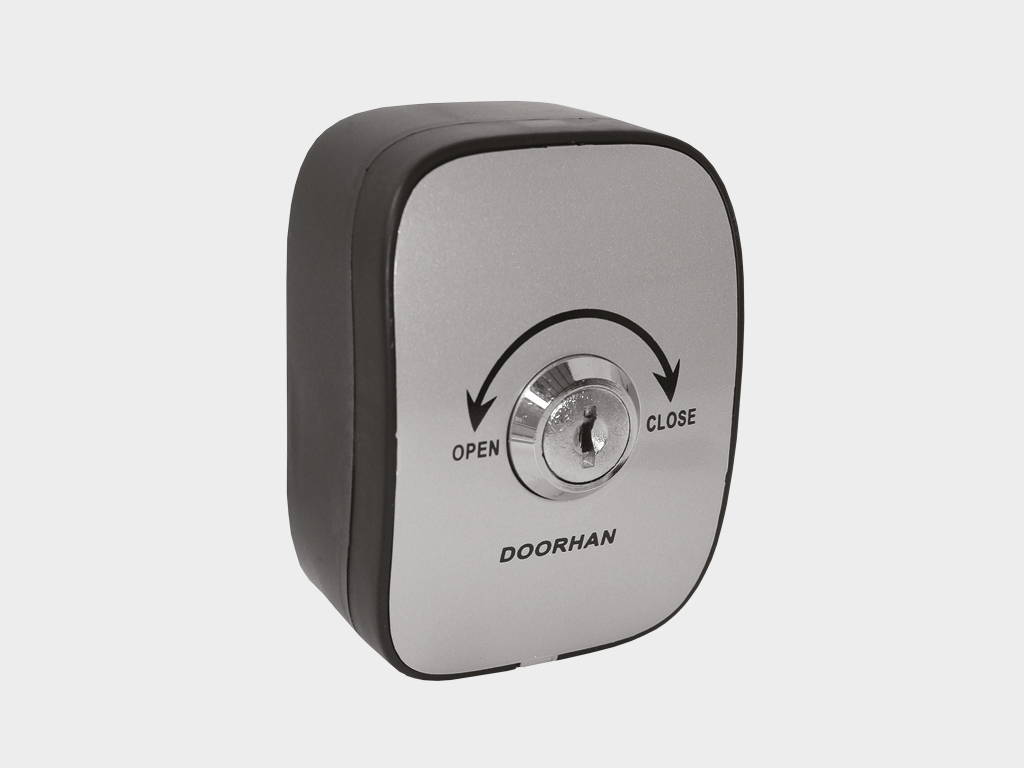

KEYSWITCH ачкыч баскычы ачкычты айлантуу аркылуу автоматтык системанын башкаруу блогуна башкаруу буйругун жөнөтүү үчүн.

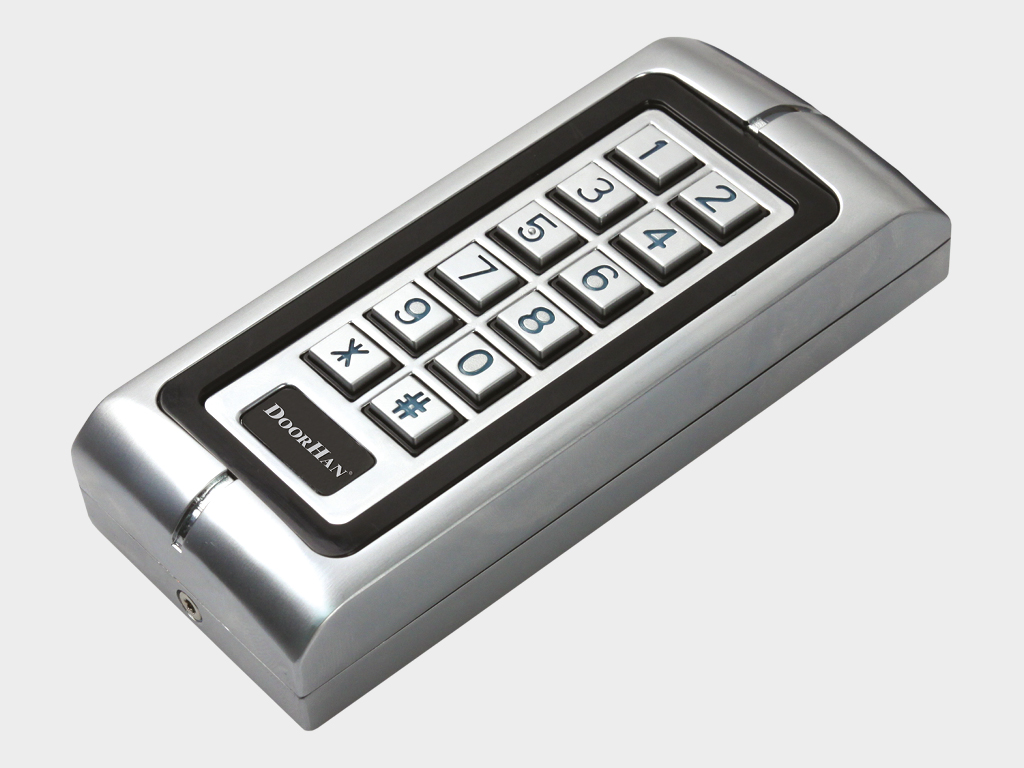

Автоматтык аппаратты башкаруу үчүн антивандал коддуу баскычтоп АЧКЫЧЫК КОД, ошондой эле тышкы клавиатура же жакындык картаны окугуч катары колдонсо болот.

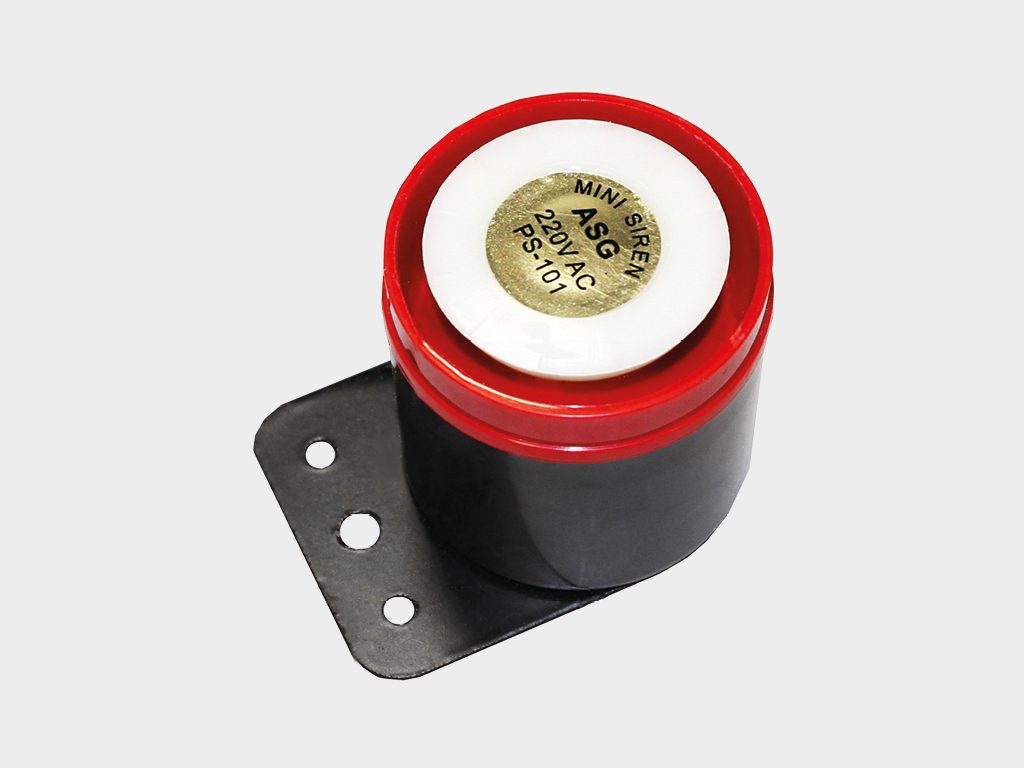

Дарбаза кыймылы тууралуу үн билдирүү үчүн SIRENA сиренасы.

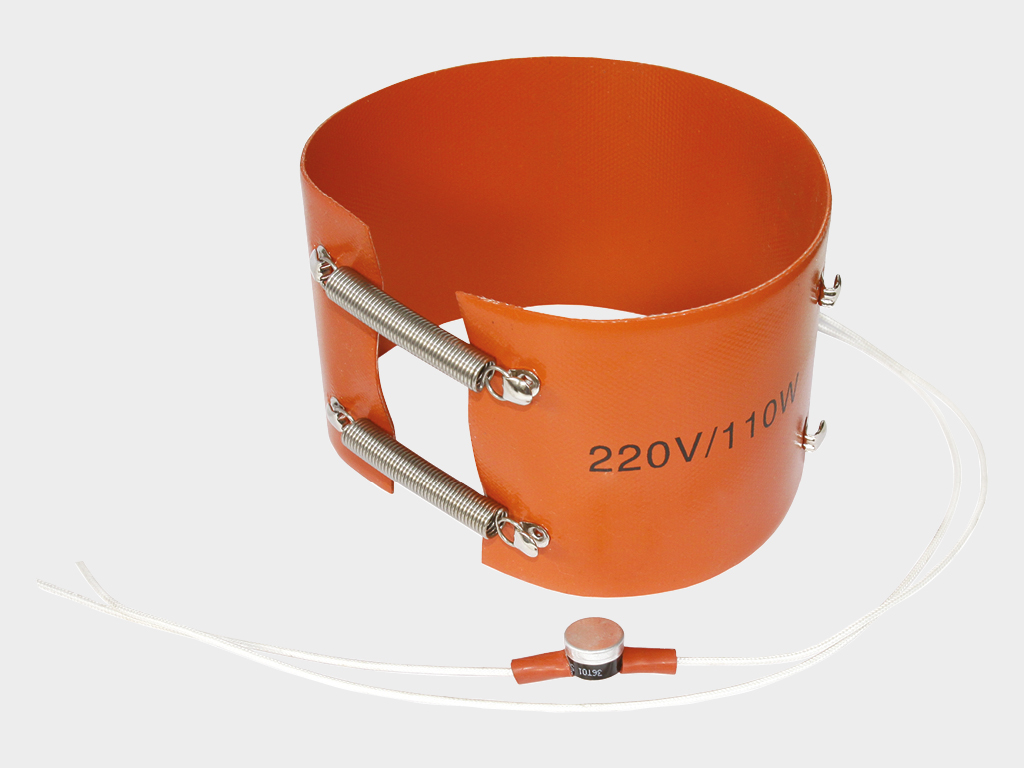

Төмөн температурада иштегенде тосмо электр өткөргүчтү жылытуу үчүн HEATER жылыткыч.

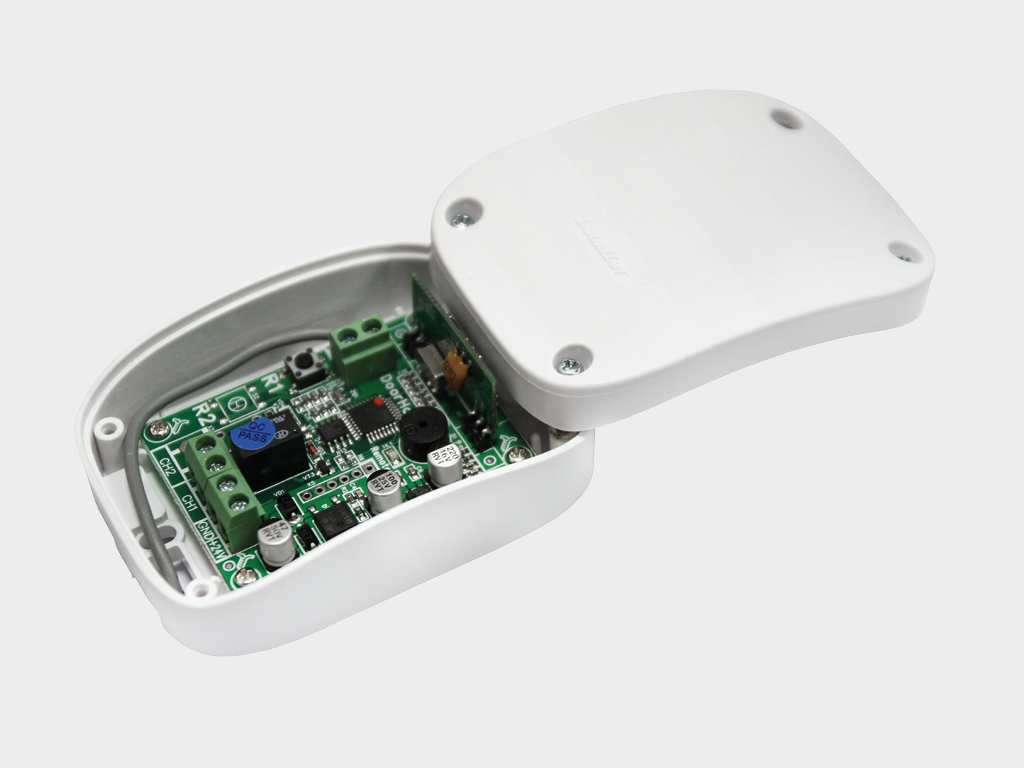

DoorHan пультунун жардамы менен башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн тышкы радио кабылдагыч DHRE-1.

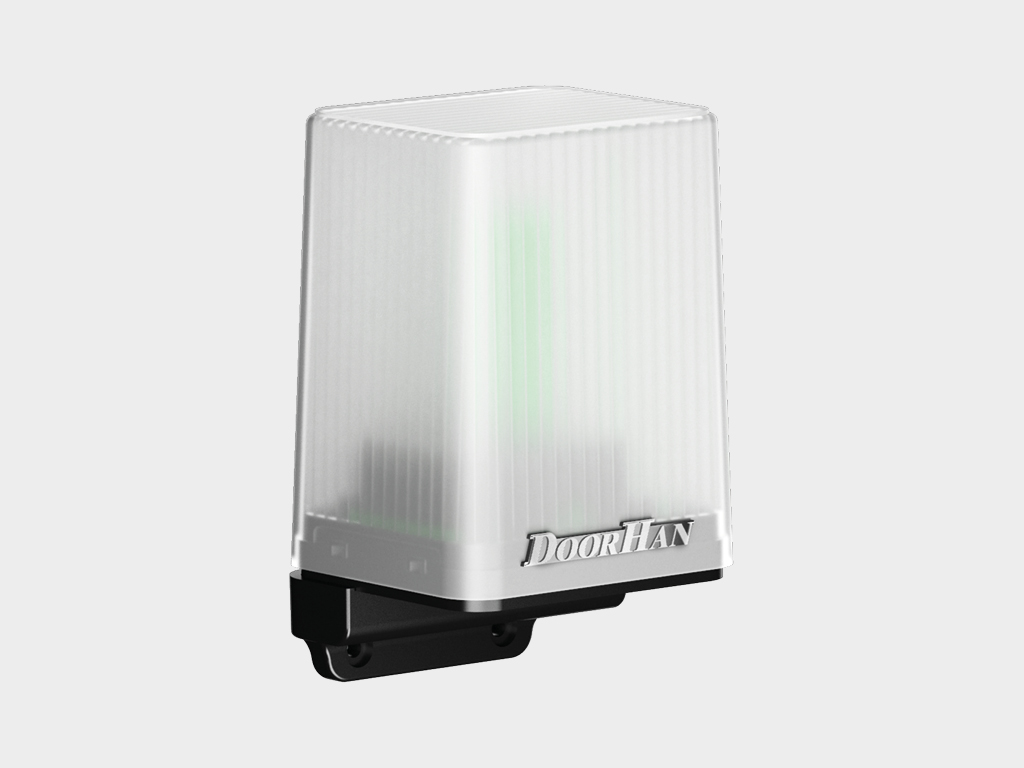

Дарбаза кыймылы жөнүндө билдирүү үчүн LAMP-PRO антеннасы бар LED сигналдык лампа.

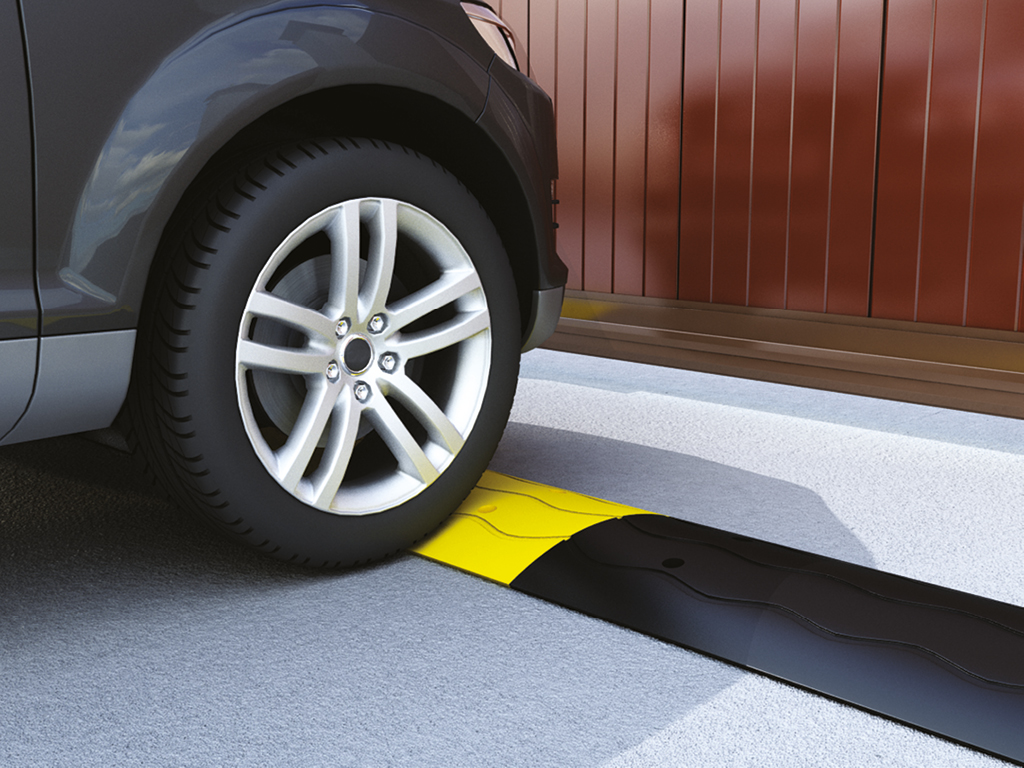

Эскиликке чыдамдуу жасалма резинадан жасалган "Ылдамдыкты азайтуучу" жолдун бетине кууп чыкпай, мамылардын ортосундагы зымдарды оңой өткөрүүнү камсыздайт.

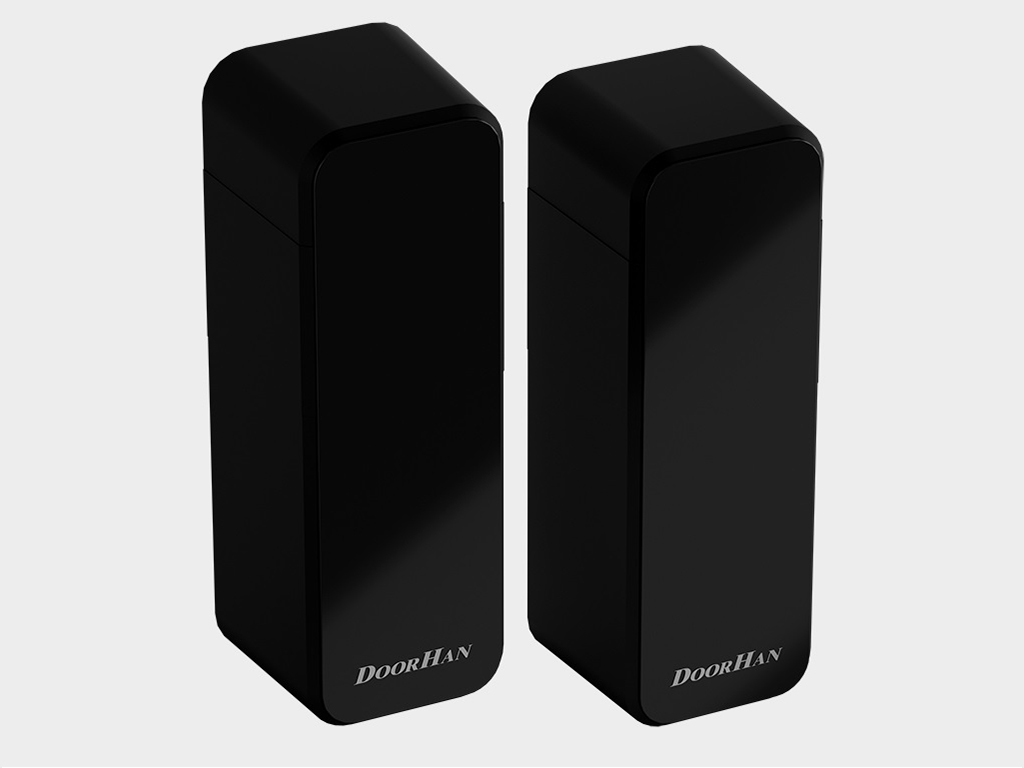

Зымсыз фотоэлементтер PHOTOCELL-PRO.

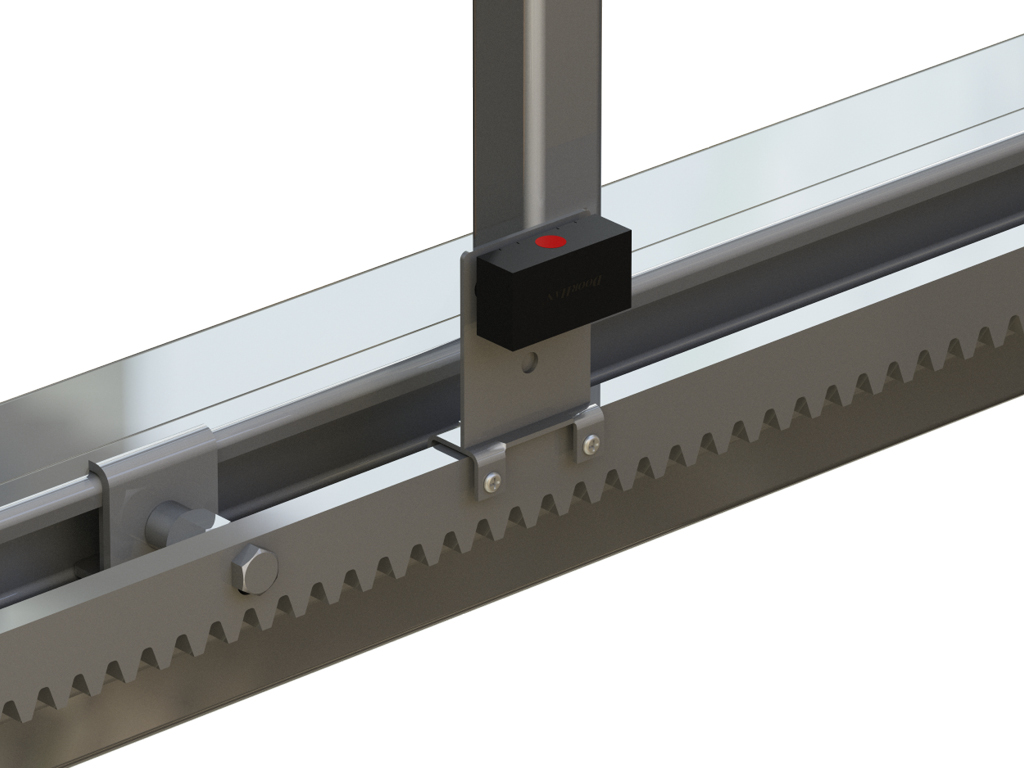

Тиштүү стеллаждар топтому.

Техникалык мүнөздөмөлөр

Таблица размеров

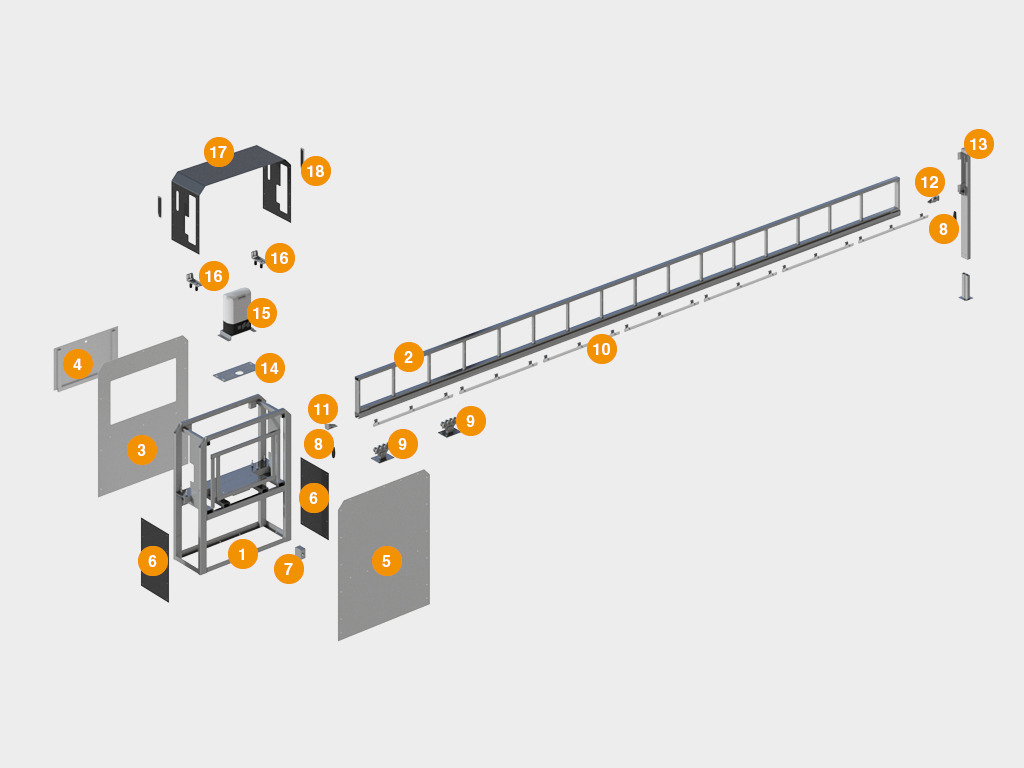

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

3 000, 3 500, 4 000, 4 500, 5 000, 5 500, 6 000

Высота проема, мм

1 145

Просвет, мм

745

Длина стрелы, мм

4 300 (3 000), 4 800 (3 500), 5 300 (4 000), 5 800 (4 500), 6 300 (5 000), 6 800 (5 500), 7 300 (6 000)

Высота стрелы, мм

400

Размеры корпуса (Д × Ш × В), мм

1 133 × 415 × 1 182

Рама
Стрела
Шлагбаумдун арткы панелди
Шлагбаумдун арткы панелинин капкагы
Шлагбаумдун алдыдагы панелди
Шлагбаумдун боко панелди
Бириктирүү кутучасы
PHOTOCELL-PRO зымсыз фотоэлементтер
71 × 60 × 3,5 өлчөмүндөгү балка үчүн роликтин таянычы
DHRACK 12 × 30 тиштүү тилке (1 м)
71 × 60 × 3,5 өлчөмүндөгү балканын арткы капкагы
71 × 60 × 3,5 прокат балка үчүн жыйылган концевой ролик
Туташтыргыч тилке
Привод үчүн платформа табакчасы
Привод
Жол көрсөтүүчү механизм
Шлагбаумдун жогорку панелинин жыйындысы
BARRIER-PRO сигнал лампасы

Параметр	Значение	Примечание
Напряжение питания, В	220
Мощность, Вт	130
Диапазон рабочих температур, °С	-20...+50
Скорость открывания проёма ворот, м/мин	10, 12, 17 (диск моделине жараша)
Класс защиты IP	IP54

1. Кол менен ачканда чоң күч колдонбоңуз. Бумду тегиз жылдырыңыз. Штанганы курч соккулар менен жылдырбаңыз.

2. Автоматтык дискти колдонууда, диск менен келген нускамаларды аткарыңыз.

3. Айдоочу иштетилип турганда штанганы жылдырбаңыз.

4. Балдарга башкаруу түзүлүштөрүнө (баскычтар, пульттер) кирүүгө жол бербеңиз.

5. Шлагбаумду иштетүү учурунда балдар жана жаныбарлар жок экендигин текшериңиз.

6. Ачуу жана жабуу учурунда бумдун жолун кесип өтүүгө катуу тыюу салынат, анткени бул оор жаракатка алып келиши мүмкүн

7. Тоскоолдукка таасир этпеңиз же анын эркин ачылып-жабылышына тоскоол болбоңуз.

8. Өндүрүүчү менен кеңешпей туруп, кошумча жабдууларды же аксессуарларды орнотпоңуз, же айрым бөлүктөрүн өз алдынча алмаштырбаңыз же тууралабаңыз.

9. Иштеп жаткан учурда штанга жолунда бөтөн нерселер жок экенин текшериңиз, анткени бул тосмону бузушу мүмкүн.

10. Шлагбаумдун иштөө учурунда тоскоолдуктарды болтурбоо үчүн бутактарды жана бадалдарды штангалардын нөөмөт зонасына киргизбеңиз.

11. Кыш мезгилинде жетек, редуктор жана стеллаждар кардан жана муздан тазаланышы керек.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Бум тосмосунун таңгагы бумдун тегерегине үстү-үстүнө оролгон көбүкчөлөр, компаниянын логотиби бар лента менен бекитилет
Описание	Шлагбаум корпусунун таңгагы шлагбаумдун негизине кабатталып оролгон көбүкчөлөр, компаниянын логотиби бар лента менен бекитилет
Состав	Компаниянын логотиби бар көбүк орогуч, компаниянын логотиби бар лента

Кошумча сүрөттөмө печать

Орнотуудан кийин бумдун кыймылын текшерүү керек. Штанга силкинбестен, кычыштырбай, жай кыймылдашы керек. Бум желе түз (вертикалдуу жана туурасынан) болушу керек жана жабылганда кармагычка кириши керек. Жабык абалда (төмөнкү кармагыч платформасында таяныч менен) тирөөч устундун кыйшаюусу ачылуучу тууранын 1/300 ашпоого тийиш. Башка позицияларда ийилүү чоңдугу чектелбейт, бирок жер бети нөлдүк белгиден 30 мм ашпаган шартта, ийрилүү штанганын эркин кыймылына жана жетектин нормалдуу иштешине тоскоол болбошу керек. Болбосо, ролик тиректеринин абалын тууралаңыз.

Өндүрүүчү менен кеңешпей туруп, кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле айрым бөлүктөрүн өз алдынча алмаштырууга же тууралоого тыюу салынат. Монтаждоодо жана андан ары эксплуатациялоодо оригиналдуу запастык бөлүктөр менен аксессуарларды гана колдонуу сунушталат. Өндүрүүчү уруксатсыз өзгөртүлгөн учурда адамдарга, жаныбарларга же буюмдарга келтирилген мүмкүн болгон жаракаттар жана зыян үчүн жоопкерчилик тартпайт.

Орнотуу

Способы монтажа

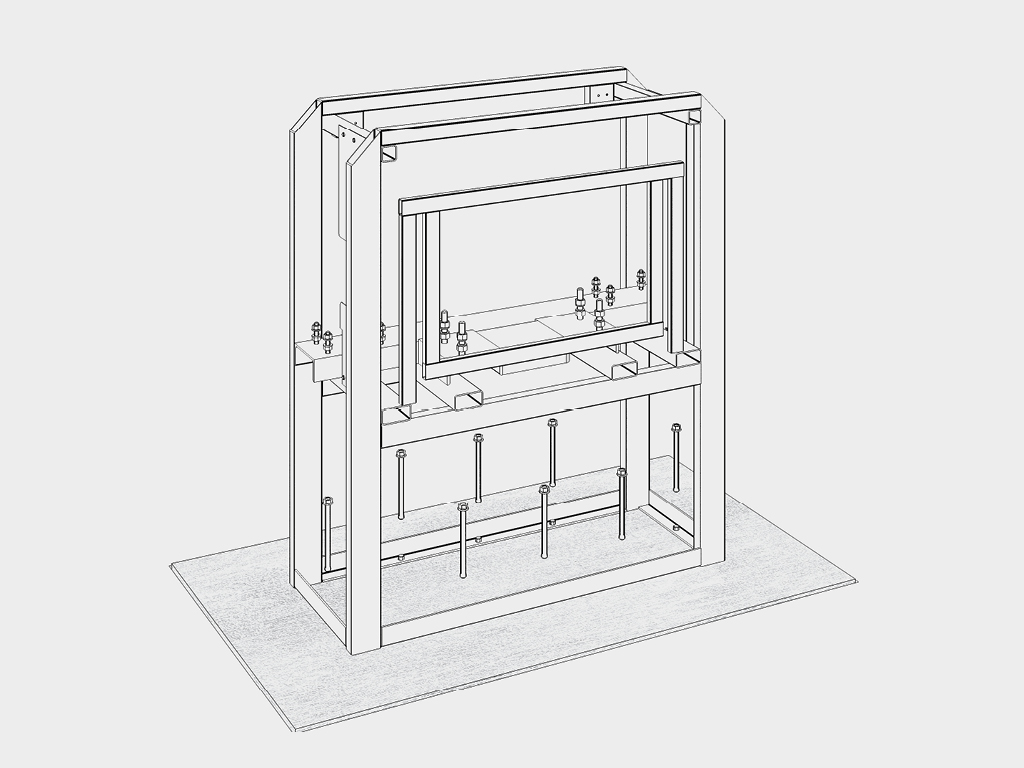

Шлагбаумдун корпусу бетон төгүлүүчү негизге анкердик болттор менен орнотулат. Анкердик болттор изделиенин комплектациясына кирет.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Антивандал тосмосун орнотуу жана эксплуатациялоо боюнча колдонмо

PDF

Санитардык-эпидемиологиялык талаптарга шайкештик сертификаты (1-бетте)

PDF

DWG

Санитардык-эпидемиологиялык талаптарга ылайыктуулугу жөнүндө сертификат (2-бетте)

PDF

DWG

Продукт үчүн шайкештик сертификаты

PDF

Толук комплект үчүн шайкештик сертификаты

PDF

Вандалга каршы тосмо паспорту

PDF

Вандалга каршы тосмонун өлчөмдүү чийиши

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концернинде өндүрүлгөн антивандалдык тосмо сатып алган күндөн тартып 1 жыл бою ишенимдүү иштөөгө кепилдик берилет.

Жаңы буюмдар

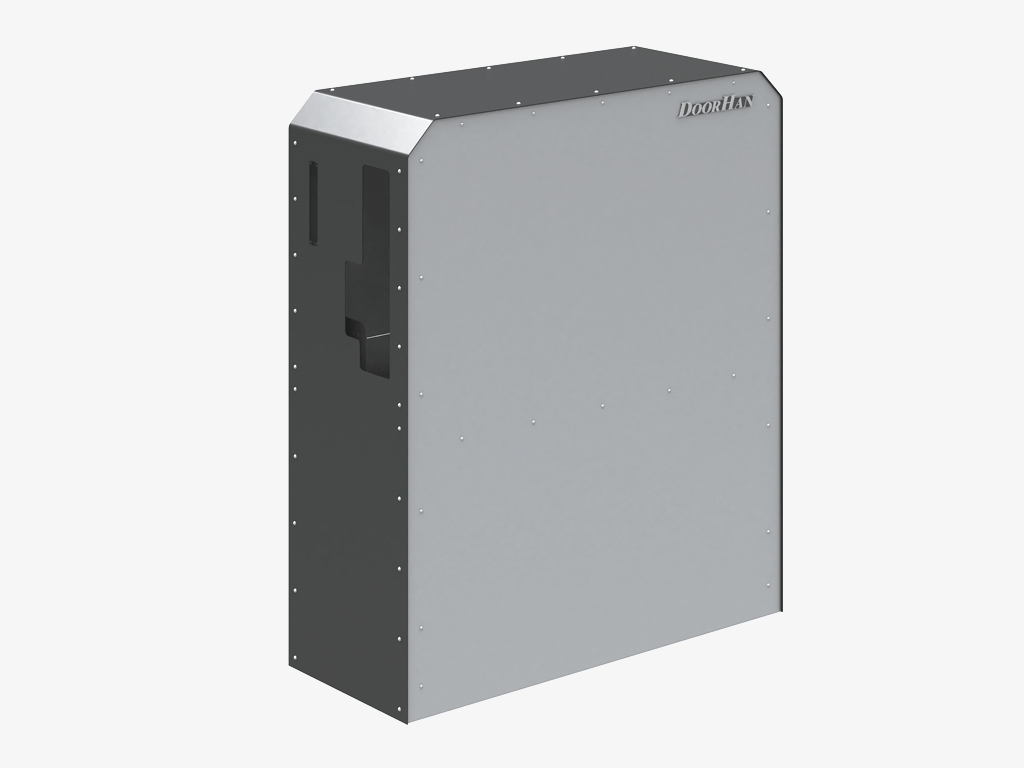

Вандалдан корголбогон жаңы темир корпус тосмо механизмдерин мыйзамсыз аракеттерден, механикалык бузулуулардан жана экологиялык таасирлерден ишенимдүү коргойт.

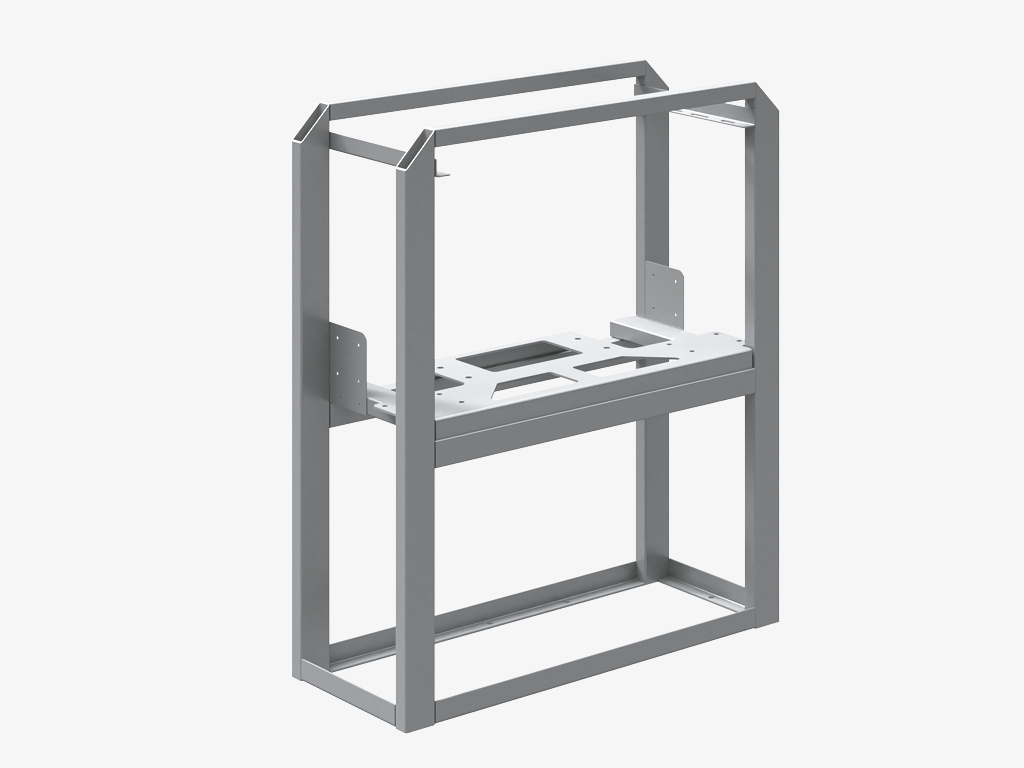

Ийилген профилден жасалган жаңы болот каркас конструкциянын ишенимдүүлүгүн жана катуулугун сактоо менен конструкцияны жеңилирээк кылат.

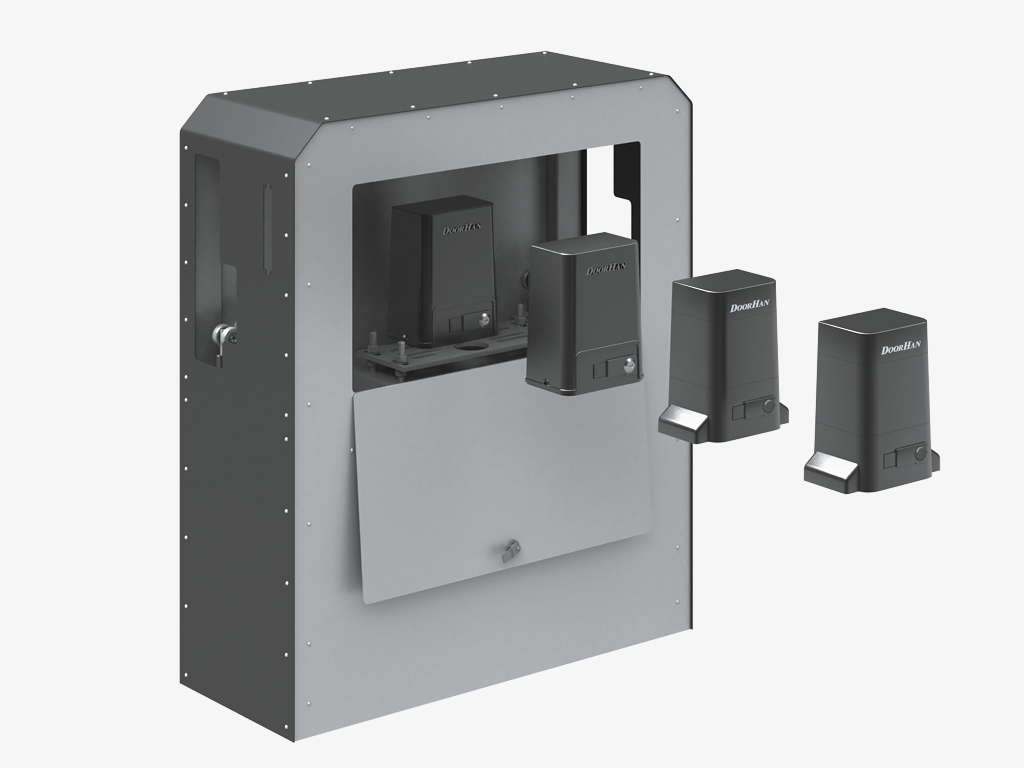

Тосмолорду автоматташтыруу учун колдонулуучу автоматташтыруунун ассортиментин кецейтуу. Жеткиликтүү дисктер: SLIDING-500, SLIDING-500-24V, SLIDING-800PRO, SLIDING-1300, SLIDING-2100.
