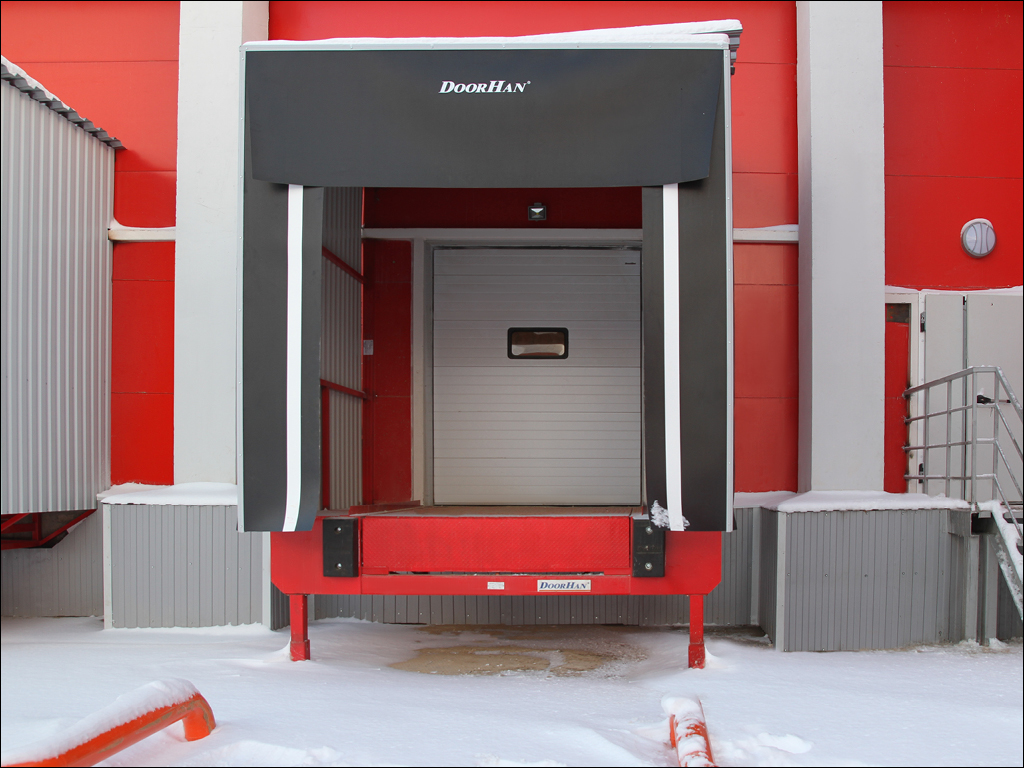

DLHH сериялуу айлануучу аппарель менен электр-гидравликалык платформа – бул жүк түшүрүү докторун жабдууда стандарттык шайман болуп саналат. Платформа иштетилгенде, ал көтөрүлүп, аппарель айланып ачылат. Андан соң платформа төмөн түшүп, унаанын полуна жетет. Иш бүткөндө платформа баштапкы абалына кайтып келет.

Зона применения:

Складдык комплекстер, транспорттук жүк түшүрүү түйүндөрү, логистикалык борборлор

монтаж менен заказ берүү

Артыкчылыктар

Универсалдык платформа

Бул платформа ар кандай функционалдык максаттагы имараттардагы жүк түшүрүү докторун жабдууда стандарттык шайман болуп эсептелет.

Авариялык абалда дароо токтотуу

Гидравликалык орнотуу коопсуздук тутуму шлангдын үзүлүшү же машина иш учурунда кыймылдаганда платформаны токтотот.

Унаанын кузовунун артында ийилүү мүмкүнчүлүгү

Кузову бурмаланган унаа менен иштөөнүн натыйжасында платформа 100 мм чейин бурмалануу мүмкүнчүлүгүнө ээ.

Конструкциянын коопсуздук элементтери

Жандык коопсуздук перделери платформанын жана приямоктун ортосунда кызматкерлердин буттары түшүп кетүүсүн алдын алат.

Иштөө температурасынын кеңири диапазону

Экстремалдуу төмөн температурадагы аймактарда колдонуу үчүн «кышкы пакеттер» каралган.

Коррозияга туруктуулук

Металл порошок менен боёодон мурун жардыруу жолу менен тазаланат.

Универсалдык платформа

Авариялык абалда дароо токтотуу

Унаанын кузовунун артында ийилүү мүмкүнчүлүгү

Кузову бурмаланган унаа менен иштөөнүн натыйжасында платформа 100 мм чейин бурмалануу мүмкүнчүлүгүнө ээ.

Конструкциянын коопсуздук элементтери

Иштөө температурасынын кеңири диапазону

Экстремалдуу төмөн температурадагы аймактарда колдонуу үчүн «кышкы пакеттер» каралган.

Коррозияга туруктуулук

Металл порошок менен боёодон мурун жардыруу жолу менен тазаланат.

Дизайн

Беттин түрү

Түс чечимдери RAL картасына ылайык

Линза тәризи рифлелөө

RAL 9005 (кара, стандарттык түс)

RAL 5005 (көк, стандарттык түс)

RAL картасына ылайык стандарттык эмес түс (кошумча төлөм менен)

Комплектация

Базовая комплектация

Дополнительная комплектация

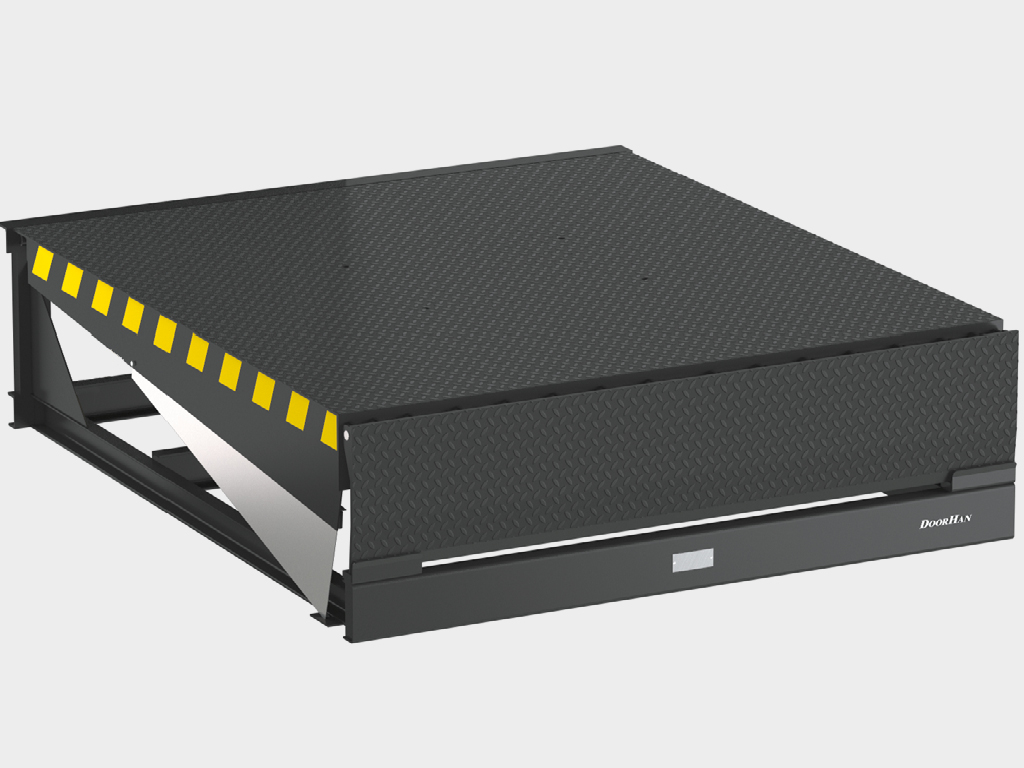

Теңдештирүүчү платформа

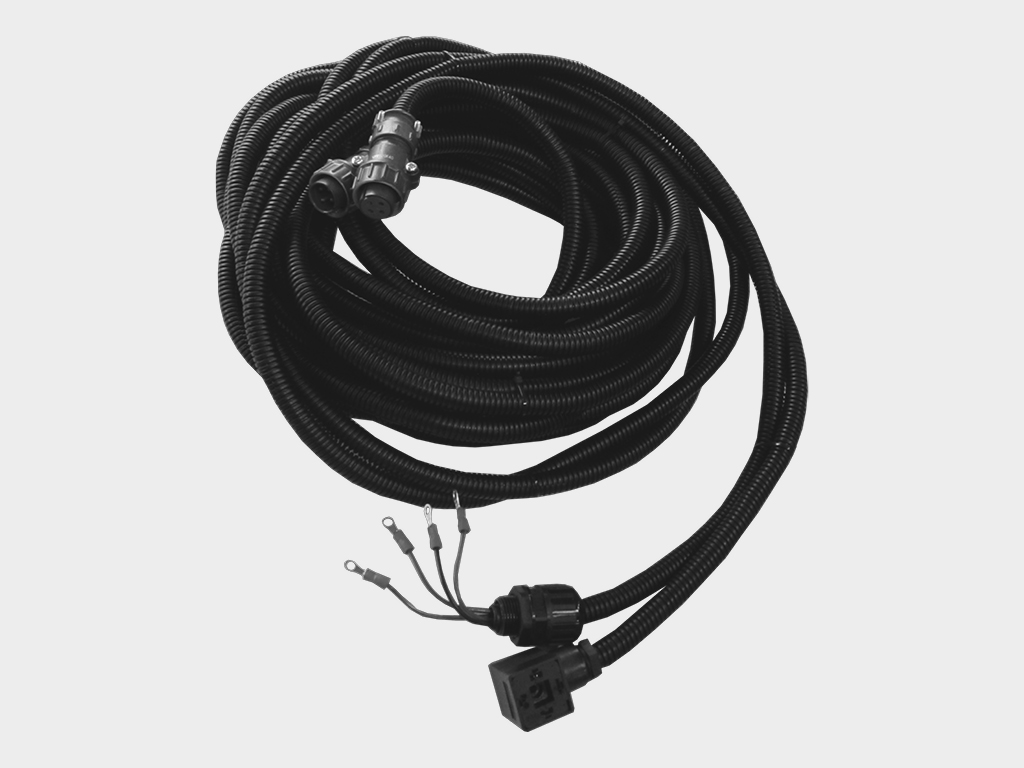

Башкаруу блогу үчүн туташуу (туташуу кабелинин узундугун жардамчы аркылуу тандаш керек)

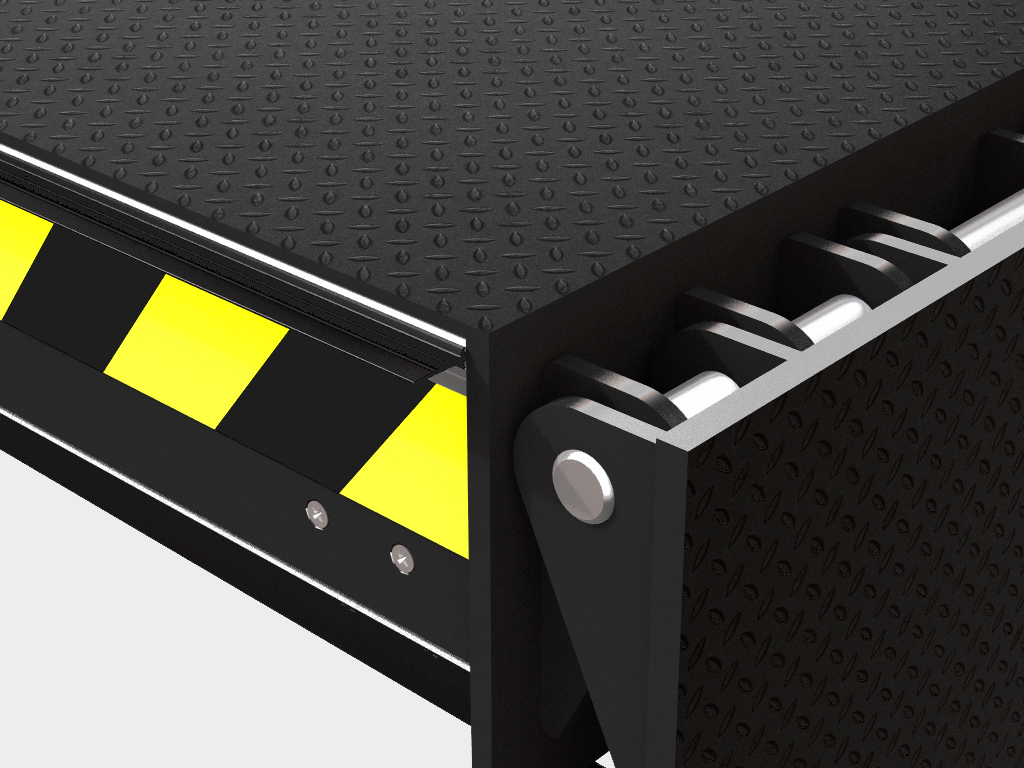

Жандык тыгыч

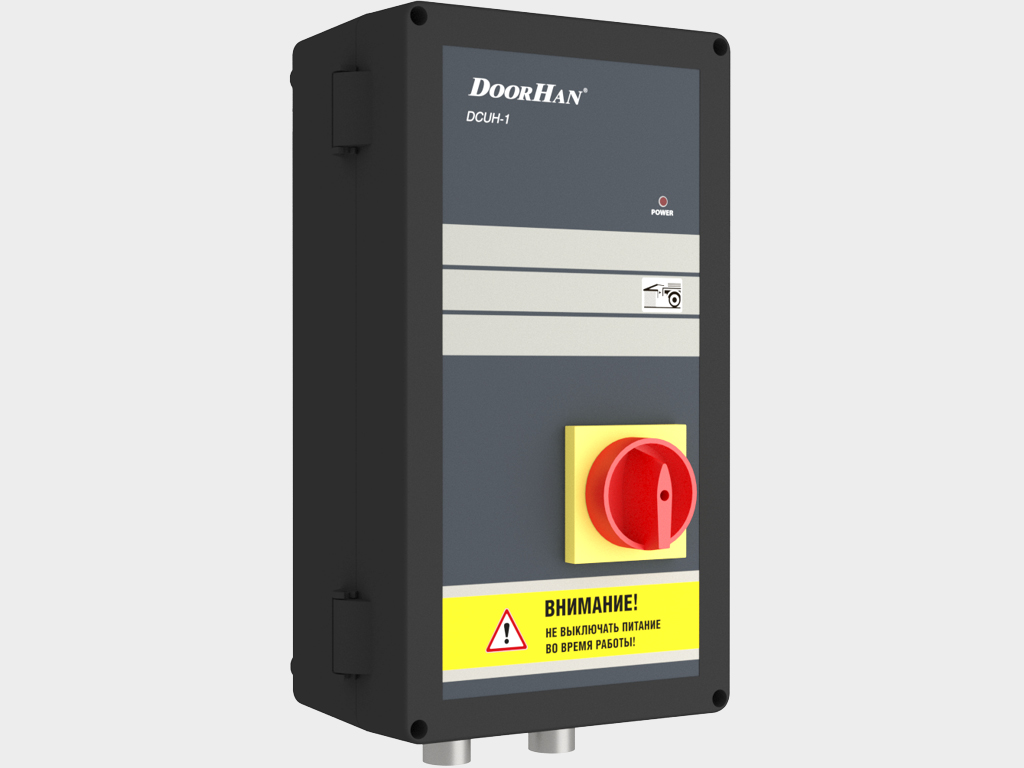

Артикул «123-587». Башкаруу блогу DCUH-1 – негизги. Тармактык камсыздоо: 380 В, 3 фазасы. Платформаны башкаруу – баскычты кармап туруунун негизинде. Платформаны баштапкы абалга кайтаруу – баскычты кармап туруунун негизинде. Ворота жабык учурда платформаны блоктоо.

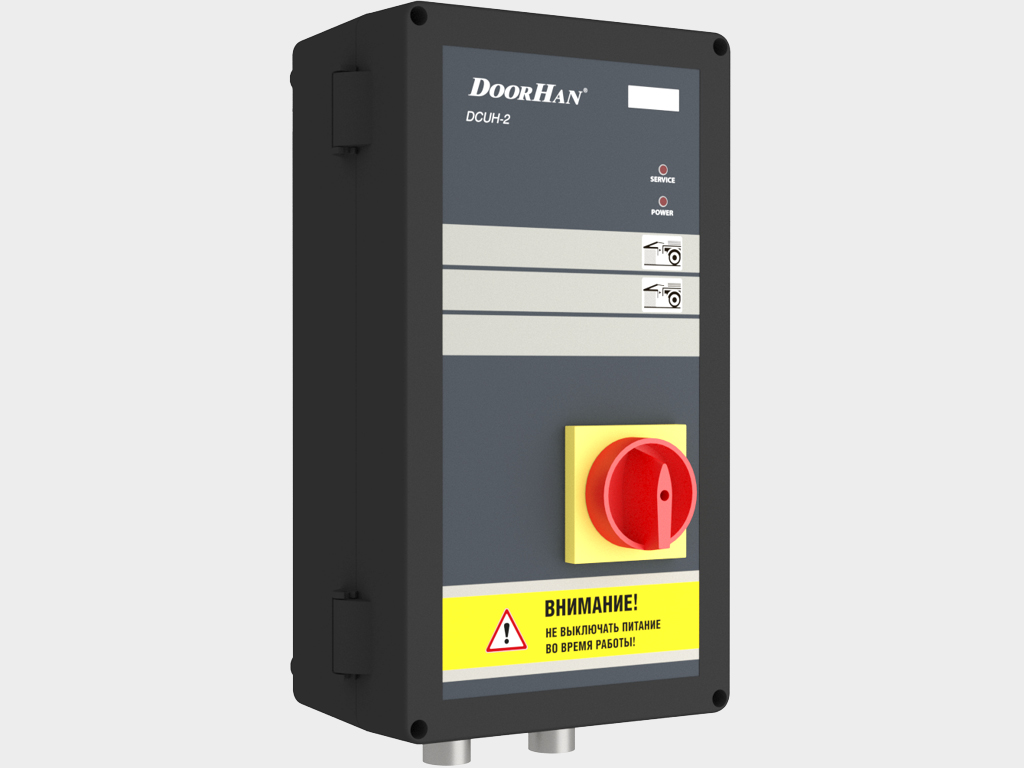

Артикул «123-590». Башкаруу блогу DCUH-2 – кеңейтилген функциялары менен. Тармактык камсыздоо: 380 В, 3 фазасы. Платформаны башкаруу – баскычты кармап туруунун негизинде. Платформаны автоматтык түрдө баштапкы абалга кайтаруу – AUTO баскычын бир жолу басуу менен. Ворота жабык учурда платформаны блоктоо. Сырткы/ички светофорду туташтыруунун мүмкүнчүлүгү. Платформаны жарыктандыруу. Техникалык тейлөөнүн зарылдыгын көрсөтүүчү индикатор. Санарип дисплей.

Артикул «123-591». Башкаруу блогу DCUH-3 – жүк түшүрүү докторунун элементтерин башкаруу үчүн комплекстүү шайман. Тармактык камсыздоо: 380 В, 3 фазасы. Платформаны башкаруу – баскычты кармап туруунун негизинде. Платформаны автоматтык түрдө баштапкы абалга кайтаруу – AUTO баскычын бир жолу басуу менен. Ворота жабык учурда платформаны блоктоо. Сырткы/ички светофорду туташтыруунун мүмкүнчүлүгү. Платформаны жарыктандыруу. Техникалык тейлөөнүн зарылдыгын көрсөтүүчү индикатор. Санарип дисплей. Воротторду башкаруу. Насосту жана герметизаторду башкаруу.

Артикул «E3JK-DS3OM1». Фотоэлектрдик сенсор – платформаны жана секциялык воротторду өз ара блоктоо үчүн. Ворота жабык учурда сенсор платформаны башкарууну блоктойт, воротторго зыян келтирүүнү алдын алуу үчүн.

Артикул «1747-22». Аппарель абалын аныктоочу индуктивдик сенсор – платформанын абалын көзөмөлдөө үчүн орнотулат.

Артикулдар – дөңгөлөк багыттоочтору: На анкерных болтах – «OE22» Для бетонирования – «OE23» С анкерными болтами оцинкованные – «OE24» Для бетонирования оцинкованные – «OE26» Дөңгөлөк багыттоочтору унаанын докко тез жана так токтоосун камсыз кылуу жана герметизаторлорду, имарат дубалдарын коргоо үчүн. Сталь түтүктөр: диаметри 159 мм, бекитүүчү чыгыштар менен. Негизги түс – RAL 2004; ошондой эле RAL картасына ылайык башка түскө боёо же ысык цинктелген версиясы мүмкүн. Багыттоочтор доктун алдындагы аянтчага эки ыкма менен орнотулат – анкердик бурамалар менен же бетон аркылуу.

Ограждения – имараттын ичинде орнотулат жана дубалдарды автопогрузчиктен коргоо үчүн. Тосмолор автопогрузчикти склад ичинде жана докко жеткенде туура жана коопсуз кыймылын камсыз кылат. Диаметри 100–159 мм тегерек түтүктөр; ошондой эле каалаган формада жана заказчы эскизине ылайык жасалышы мүмкүн. Негизги түс – RAL 2004; ошондой эле RAL картасына ылайык башка түскө боёо же ысык цинктелген версиясы (жеке заказ боюнча жеткиликтүү).

Артикул «OE01». Отбойчтук устундар – ворота бурчтук устундарын автопогрузчиктин кагылышынан коргоо үчүн. Устундар имараттын ичинде, устундардын алдында орнотулат. Диаметр – 100–159 мм. Негизги түс – RAL 2004; ошондой эле RAL картасына ылайык башка түскө боёо же ысык цинктелген версиясы.

Артикул «TL-LED». Светофор – жүк унаасы жана автопогрузчиктин коопсуз кыймылын камсыздоо үчүн, жеткенде/кеткенде жана жүктөө учурунда. Мурунку DCUH-2, DCUH-3 башкаруу блокторуна туташтырылышы мүмкүн.

Артикул «OE.DH120». Светофор кронштейни – боковой дубалга орнотулат.

Артикул «BR250x250x100». Негизги резина бампер 250×250×100 мм – жүк унаасынын коопсуз кирүүсүн камсыз кылат жана дубалдарга зыян келтирүүнү алдын алат. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «BR450x250x100». Негизги резина бампер 450×250×100 мм – коопсуздук жана дубалдарды коргоо үчүн. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «BRC510x250x330». 450×250×100 мм бампер негизинде курулган. Резина бампер 510×250×330 мм (сырткы өлчөмдөр) консоль түрү. Жүк унаасынын кузовунун бийиктиги пандустун бийиктигинен жогору болгондо колдонулат. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «BRM600x364x110». 450×250×100 мм бампер негизинде курулган. Резина бампер 600×364×110 мм (сырткы өлчөмдөр) кыймылдуу. Жүк унаасынын көтөрүлүшү жана түшүүсүнө ылайык кыймылдайт. Кыймылдуулугуна байланыштуу кийишке туруктуулугу жогору. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «BRSP(16)465x250x165». 450×250×100 мм бампер негизинде курулган. Бампер 465×250×165 мм (сырткы өлчөмдөр) 16 мм сталь рабочая накладка менен. Бүт бетине резина бампер жана күчтүү сталь пластина менен жабылган. Бамперди коргоочу накладка эксплуатация мөөнөтүн узартат жана бамперди паркингде жана жүктөө-азайтуу иштеринде коргойт. Бул деталь табигый кийишке дуушар болуп, гарантиялык алмаштырууга кирбейт. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «BRSP(16)465x250x165S». 450×250×100 мм бампер негизинде курулган. Бампер 465×250×165 мм (сырткы өлчөмдөр) 16 мм сталь рабочая накладка жана парковка сенсору менен. Бүт бетине резина бампер жана сталь пластина жабылган; сенсор жүк унаасынын коопсуз токтоосун камсыз кылат. Бамперди коргоочу накладка эксплуатация мөөнөтүн узартат жана бамперди коргойт. Табигый кийишке дуушар болуп, гарантиялык алмаштырууга кирбейт. Парковка радары менен колдонулат. Урнотуу өлчөмдөрү – «Чертеждер» бөлүмүндө.

Артикул «OE.DL010». LED жарык – докту жарыктандыруу үчүн кронштейни менен.

«Кышкы пакет» – жылытуусу бар гидростанцияны камтыйт (заказ берүүдө жардамчы аркылуу опцияны тандаса болот). Платформаны -30 °С чейин колдонууга мүмкүнчүлүк берет.

Артикул «DLSH11» (өлчөм бирдиги – п/м). Гидроборт үчүн ниша шторкасы.

Техникалык мүнөздөмөлөр

Таблица размеров

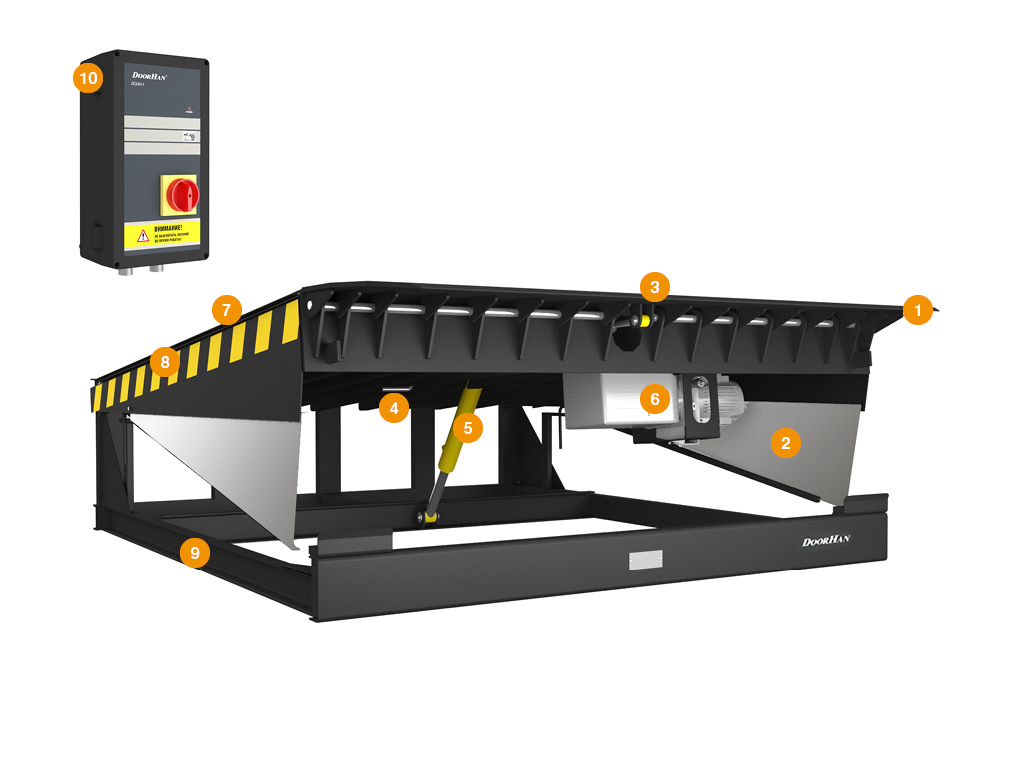

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

2 500, 3 000, 3 500, 4 000, 4 500

Длина платформы с допустимой нагрузкой 10 000 кг (100 кН)*, мм

2 500, 3 000

Ширина уравнительной платформы, мм

1 800, 2 000, 2 200

Аппарель
Жандык коопсуздук перделери
Аппарель цилиндри
Ремонттук таякча
Көтөрүү цилиндри
Гидравликалык насос
Платформанын капкагы
Сигналдык сары-кара тилке
Ферма
Башкаруу блогу

Стандарттык аппарель – 400 мм. Фаска – 35 мм. Толук, сегментсиз, тик бурчтук формасында, бирдей туурасы бар унаалар паркында колдонуу үчүн.

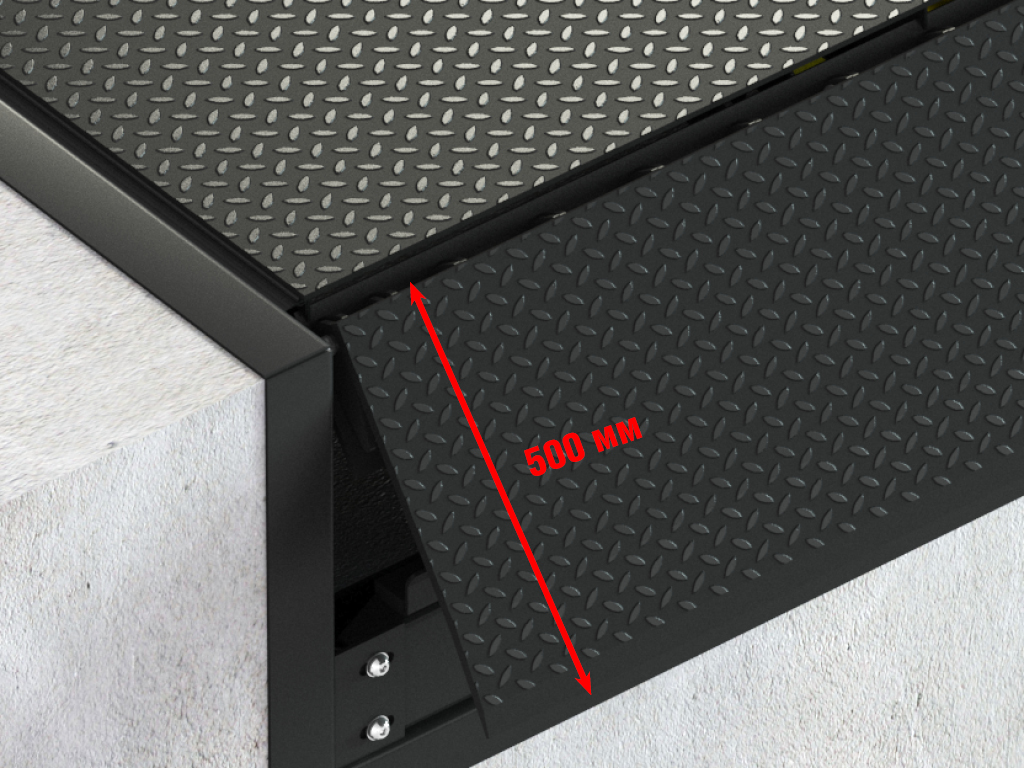

Аппарель – 500 мм. Фаска – 35 мм. Узартылган, толук, сегментсиз, тик бурчтук формасында, бирдей туурасы бар унаалар паркында колдонуу үчүн, стандарттык аппарель узундугу жетишсиз болгондо.

Килевидүү аппарель. Фаска – 35 мм. Толук, сегментсиз. Унаа доктун так борборуна токтогондо эмес, ар кандай туурасы бар унаалар менен иштөөгө жана унаага зыян келтирүүнү алдын алууга колдонулат.

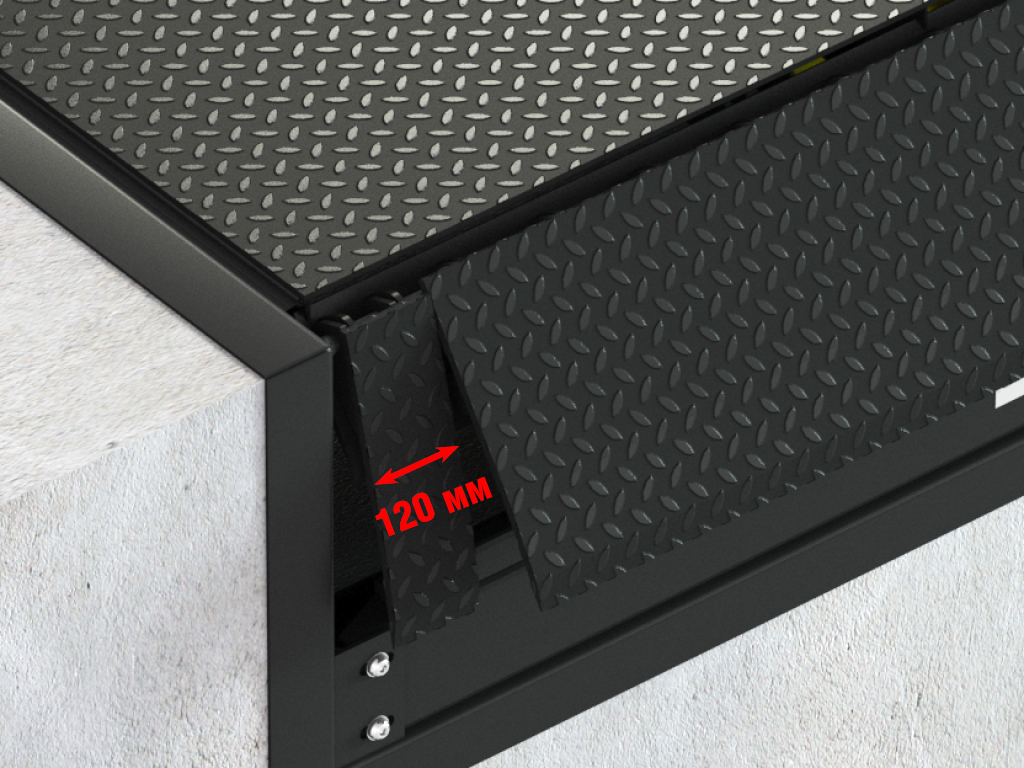

Сегменттелген аппарель. Фаска – 35 мм. 3 сегменттен турат. Бир же эки жандык сегментти бүктөө аркылуу стандарттык туурасы аз унаалар менен платформаны колдонууга болот. Факультативдүү 6 000 кг көтөрүмдүүлүктагы платформалар үчүн гана жеткиликтүү.

Аппарель ийилүүсүз. Фаска – 35 мм. Толук, сегментсиз, тик бурчтук формасында, бирдей туурасы бар унаалар паркында колдонуу үчүн. Төмөн жана абдан төмөн клиренстүү жүк көтөргүчтөр менен колдонууга ылайыкталган.

Параметр	Значение	Примечание
Длина, мм	2 500, 3 000, 3 500, 4 000, 4 500
Вес изделия, кг	704, 960, 1 100, 1 250, 1 400
Допустимая нагрузка, кг (кН)	6 000 (60), 10 000 (100)
Максимальная точечная нагрузка, Н/мм²	1,3	Жогорку табак – 6 мм
Максимальная точечная нагрузка, Н/мм²	6,5	Жогорку табак – 8 мм
Мощность, Вт	1 100	Гидравликалык насос электрдик кыймылдаткычы
Напряжение питания, В	380 В, 3 фазалык
Напряжение питания, В	24	Башкаруу чыңалуусу
Класс защиты IP	IP54
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-20…+50
Количество подъемных цилиндров, шт	1	2 (кошумча опция катары)
Рабочая жидкость	Katana Sutorimu SHV 32	Же ага окшош

1. Теңдештирүүчү платформанын иштешин ишенимдүү жана үзгүлтүксүз камсыз кылуу үчүн анын техникалык карап чыгылышын жана тейлөөнү үзгүлтүксүз жүргүзүү сунушталат.

2. Платформаны башкаруу учурунда иш аймагында адамдардын жана жүктөрдүн болбошуна көңүл буруңуз.

3. Теңдештирүүчү платформа иштеп жатканда ворота толугу менен ачык болушу керек.

4. Унаа туура абалда токтогонун текшериңиз. Эгер унаа жылуу коркунучу болсо, дөңгөлөктөрдү стопорлор менен бекитиңиз.

5. Жүктөө/ачуу алдында аппарельдин унаа кузовунун бардык туурасына туура келгенин текшериңиз. Аппарельдин минималдуу кирүү аралыгы – 100 мм.

6. Башкаруу блогу оператор ар дайым жүктөө/ачуу процессин көзөмөлдөй алат турган жерге орнотулушу керек.

7. Стандарттык жүк көтөргүчтөрдө, надувдуу дөңгөлөктөрү бар болсо, 1,3 Н/мм² чекиттик жүктөлүү менен теңдештирүүчү платформаларды колдонууга уруксат берилет.

8. Жогорку чекиттик жүктөлүүсү бар жүктөө техникасы үчүн, мисалы, электр штабелерлер, поддондорду ташуучулар, ричтрактар, полиуретан дөңгөлөктүү заказ чогултуучулар, 6,5 Н/мм² чекиттик жүктөлүү платформаларды колдонуу милдеттүү.

Кошумча сүрөттөмө печать

1. Көтөрүү жана монтаждоо үчүн жабдуу:

- вилкалык жүк көтөргүч (минималдуу көтөрүмдүүлүк – 35 кН, вилкаларынын узундугу – кеминде 2 000 мм);

- көтөргүч кран (минималдуу көтөрүмдүүлүк – 20 кН).

2. Орнотуу үчүн жабдуу:

- сварка аппараты (5–200 А) же ага окшош;

- сварка электроддору 3 мм.

Орнотуу

Способы монтажа

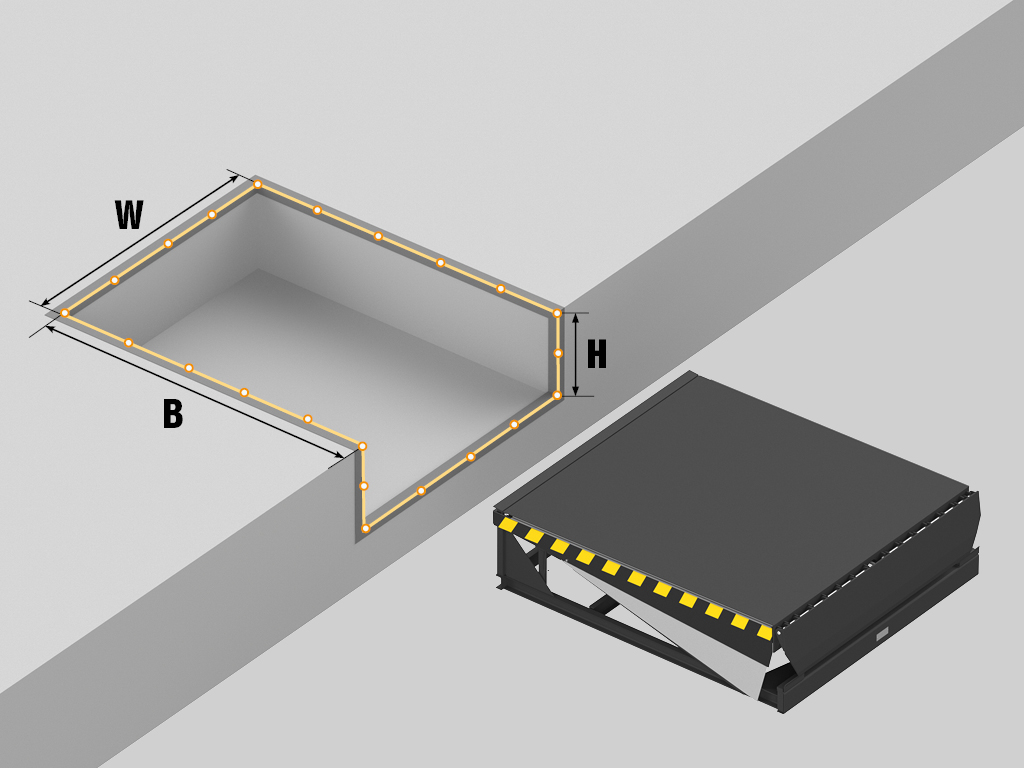

Подготовка строительного объекта

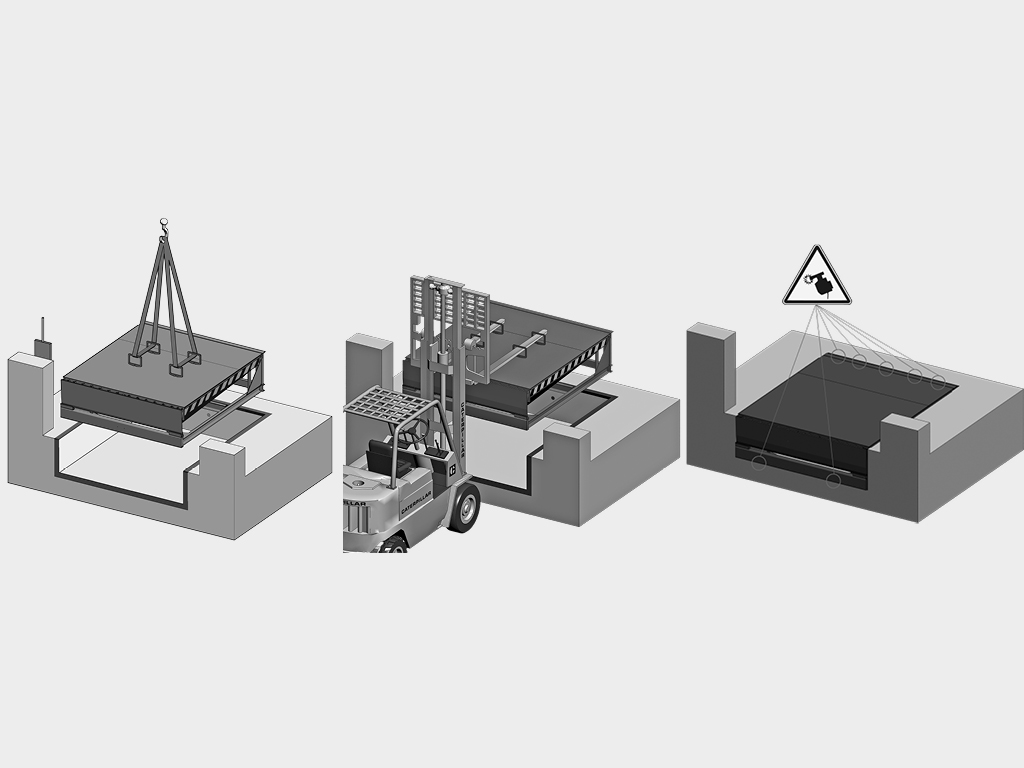

Интеграцияланган монтаж

Асма монтаж

W – платформанын туурасы.
H – платформанын бийиктиги.
B – платформанын тереңдиги.
Платформанын түрүнө жана орнотуу ыкмасына ылайык приямоктор «Приямокту даярдоо схемасы» бөлүмүндөгү «Чертеждер» боюнча жасалат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Теңдештирүүчү платформа повороттук аппарель менен

PDF

DCUH-1 башкаруу блогу – теңдештирүүчү платформа повороттук аппарель менен

PDF

DCUH-2/3 башкаруу блогу – теңдештирүүчү платформа повороттук аппарель менен

PDF

DCUH-2/3 блокторунун светофор иштөө логикасы

PDF

Жүк унааларын туташтырууга жардам берүү системасы «Парковка ассистенти»

PDF

Докту жарыктандыруу үчүн LED жарык

PDF

«Теңдештирүүчү электр-гидравликалык платформалар» сервис китеби

PDF

Сертификатга ылайык келүү (жүк түшүрүүчү жабдуу)

PDF

Сертификатга ылайык келүү (жүк түшүрүү системаларынын башкаруу блоктору)

PDF

Паспорт теңдештирүүчү платформага повороттук аппарель менен

PDF

Платформа теңдештирүүчү повороттук аппарель менен, орнотулган түрү, серия DLHHE (Россия)

PDF

Платформа теңдештирүүчү повороттук аппарель менен, орнотулган түрү, серия DLHHEU (Европа)

PDF

Платформа теңдештирүүчү повороттук аппарель менен, асма түрү, серия DLHHS (Россия)

PDF

Платформа теңдештирүүчү повороттук аппарель менен, асма түрү, серия DLHHEU (Европа)

PDF

Приямокту даярдоо схемасы DLHHS (Россия)

PDF

Приямокту даярдоо схемасы DLHHEU (асма түрү, Европа)

PDF

Приямокту даярдоо схемасы DLHHE (орнотулган лифт жок, Россия)

PDF

Приямокту даярдоо схемасы DLHHE (орнотулган лифт менен, Россия)

PDF

Приямокту даярдоо схемасы DLHHEU (орнотулган лифт жок, Европа)

PDF

Приямокту даярдоо схемасы DLHHEU (орнотулган лифт менен, Европа)

PDF

Приямокторго жүктөрдү бөлүштүрүү схемасы

PDF

Бамперлерди орнотуу схемасы: BR250x250x100, BR450x250x100, BRC510x250x330, BRM610x250x175, BRM600x364x110

PDF

Бамперлерди орнотуу схемасы: BRSP(16)465x250x165, BRSP(16)465x250x165S, BRSP(10)460x250x160, BS500x255x205, BS800x255x205

PDF

Аппарельди алмаштыруу үчүн сурам барагы

PDF

Дөңгөлөктөр үчүн багыттоочтор

PDF

Дөңгөлөк багыттоочторун орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Платформанын иштөө жөндөмдүүлүгүнө кепилдик – DoorHan концерни тарабынан чыгарылган повороттук аппарель менен теңдештирүүчү платформа үчүн 2 жылдык мөөнөткө берилет, чакан жана дилердик заказдар үчүн сатып алынган күндөн тартып.

Жаңы буюмдар

Парковка ассистенти (жүк түшүрүү системалары үчүн парковка модулу, арт. 4299-169) – герметизатор үчүн кошумча жабдуу болуп эсептелет жана жүк унаасын докко токтотууда жардам көрсөтүү үчүн колдонулат. Ошондой эле, ал жүктөө-ачуу иштерин жүргүзүү учурунда кошумча коопсуздук системасынын ролун аткарат.

Жүк түшүрүү системаларынын светофор кронштейни – перегрузочный тамбурдун боковой дубалына орнотуу үчүн ылайыкташтырылган.
