Төмөнкү көтөрүү, барабан алдыңкы жакта.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 280 (эгерде H ≥ 3 700 болсо); ≥ 280 (валдуу жетектөөчү менен, эгерде H < 3 700 болсо) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 340 |
| Db, мм Рабочая зона торсионного механизма | Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (150 мм «жылыткыч контуру» опциясы менен) |
| n, мм Перекрытие проема в открытом положении | 190 мм (приводсуз); 0...10 мм (привод менен) |
Төмөн көтөрүү, барабан арт жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | h < 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60 |
| Ab, мм Высота оси вала и барабана | h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 550 |
| Db, мм Рабочая зона торсионного механизма | Тешиктин өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм («жылытуу контуру» опциясы менен 150 мм) |
| n, мм Перекрытие проема в открытом положении | 240 мм (приводсуз); 40...60 мм (привод менен) |
Стандарттык көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Стандарттык бурчтуу көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иштөө аймагын ички мейкиндикке чектеген өлчөм). |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот. |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5° эселенген) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | Стандарт боюнча h — 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку көтөрүү, барабан төмөн жагында
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |
Жогорку бурчтуу көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иш аймагын ички мейкиндикке чектеген өлчөм) |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5° баскычтары менен) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку бурчтуу көтөрүү, барабан төмөн жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иштөө аймагын ички мейкиндикке чектеген өлчөм) |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5°дин көбөйтүүчү өлчөмү) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Тик көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Тик көтөрүү, барабан төмөн жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (дарбазалар үчүн); 25 000 (торсиондук механизм үчүн) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Вес полотна ворот, кг/м² | 17 | Так мааниси дарбазанын конструкциясында колдонулган панелдердин тип-өлчөмүнө жараша болот |
| Напряжение питания, В | 220 В, 50 Гц (контурдуу жылытуу үчүн) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 2,3 — проемдун жылытуу контуру жок учурда; 3,3 — проемдун жылытуу контуру менен | |
| Диапазон рабочих температур, °С | -30° чейин, ISD THERMALPRO жылытуу контуру менен — төмөн температуралуу камералар; -5° чейин, ISD THERMALPRO жылытуу контуру жок — орто температуралуу камералар. |
1. Дарбазанын полотосу багыттачыларда жылмакай жылышы керек, ал эми дарбаза тең салмактуу болушу зарыл, башкача айтканда, анын салмагы торсиондук пружиналардын бурмалоочу моменттери менен компенсацияланышы керек.
2. Дарбаза иштеп жатканда адамдар менен жаныбарлар дарбазанын иш аймагынан алыс болушу керек.
3. Жылган полотонун астында жүрүүгө катуу тыюу салынат, анткени бул жаракат алууга себеп болушу мүмкүн.
4. Дарбазаны соккуга албагыла жана ачылып-жабылышында эркин кыймылын тоспоого аракет кылыңыздар.
5. Багыттачыларды жана роликтерди булгантпагыла, анткени бул жылмакай кыймылдын бузулушуна жана электродвигатель бар болсо, анын ашыкча жүктөлүшүнө жана бузулушуна алып келиши мүмкүн.
6. Полотонун проемдо кыймылдаганы учурда четтен чыккан буюмдар менен таштандылар болбошу керек. Алардын болушу полотонун бурмаланышына жана жабышына себеп болушу мүмкүн.
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Дарбазанын багыттачыларынын системасы жана секциялык дарбазанын щити катуу аралаш кагаз жана пенопласттан жасалган таңгактоодо берилет, ал стретч-пленка менен кысылып оролгон; монтаж үчүн комплект гофр кагаздан жасалган кутуга салынат жана таңгактоочу пленка менен жабылат; бардык таңгактарда заказ жөнүндө маалымат камтыган этикеткалар жана компаниянын логотиби бар. |
| Состав | Кагаз, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Щиттин таңгактоосу — 500дөн 800гө чейин |
| Высота, мм | Щиттин таңгактоосу — 350дөн 800гө чейин |
| Длина, мм | Щиттин таңгактоосу — 2 100дөн 6 100гө чейин |
| Вес брутто, кг | 1 000ге чейин |
| Количество в упаковке, шт. | Щиттин таңгактоосу — 3төн 17 панелге чейин; багыттачылар системасынын таңгактоосу — 1 система багыттачылар; комплекттердин таңгактоосу — комплект кутуча (бир нече болушу мүмкүн); кошумча таңгактар болушу мүмкүн (окантовка, дельта-профиль ж.б.). |
Сэндвич-панелдерди заводдук таңгактоодо, тик эмес, тегерек бетинде сактоо сунушталат. Сэндвич-панелдердин таңгактарын өндүрүштөн кийин 6 айдан ашык эмес жабык кампаларда же жабык чатыр астында сактоо керек. Панелдер нымдан, кыш мезгилинде кардан жана булгануудан корголушу зарыл. Алар түздөн-түз күн нурунан, атмосфералык жаан-чачындардан жана чаңдан корголушу керек. Таңгактар горизонталдык абалда сакталуусу шарт.
ISD THERMALPRO секциялык дарбазаларын монтаждоо нускамасы
Стандарттык жана жогорку көтөрүү түрлөрү бар секциялык дарбазаларды монтаждоо нускамасы
Паспорт «Өнөр жай секциялык дарбазалар ISD THERMALPRO»
«Имараттар жана курулуштар үчүн дарбазалар» сертификаты
«Сэндвич-панелдер» сертификаты
«Дарбазалар үчүн комплектующулар» сертификаты
«Металл секциялык дарбазалар» сертификаты (Беларусь)
Эксперттик корутунду, СанПиН талаптарына ылайыктыгы
ISD ThermalPro, жогорку көтөрүлүү, багыттоочу элементтердин эки кабат ийилишине ээ, «жылытуучу контур» опциясы менен
Кардарга сэндвич-панелдердин жана багыттачылар системасындагы болот профилдеринин өтмө коррозиясынан арылуу боюнча 10 жылдык кепилдик берилет.
Төмөнкү көтөрүү, барабан алдыңкы жакта.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 230; ≥ 280 (эгерде H ≥ 3 700 болсо); ≥ 280 (валдуу жетектөөчү менен, эгерде H < 3 700 болсо) |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 110 |
| Ab, мм Высота оси вала и барабана | ≥ A + 59 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 340 |
| Db, мм Рабочая зона торсионного механизма | Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (150 мм «жылыткыч контуру» опциясы менен) |
| n, мм Перекрытие проема в открытом положении | 190 мм (приводсуз); 0...10 мм (привод менен) |
Төмөн көтөрүү, барабан арт жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 150 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | h < 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60 |
| Ab, мм Высота оси вала и барабана | h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47 |
| A1, мм Высота вертикальной направляющей | А - 543 |
| A2, мм Высота горизонтальной направляющей | А - 106 |
| E, мм Длина горизонтальных направляющих | Н + 550 |
| Db, мм Рабочая зона торсионного механизма | Тешиктин өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм («жылытуу контуру» опциясы менен 150 мм) |
| n, мм Перекрытие проема в открытом положении | 240 мм (приводсуз); 40...60 мм (привод менен) |
Стандарттык көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | R381: ≥ 420; R305: ≥ 350 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | R381: H + 235; R305: H + 165 |
| Ab, мм Высота оси вала и барабана | A + 97 |
| A1, мм Высота вертикальной направляющей | R381: A — 580; R305: A — 490 |
| A2, мм Высота горизонтальной направляющей | А - 110 |
| E, мм Длина горизонтальных направляющих | R381: H + 240; R305: H + 290 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Стандарттык бурчтуу көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | H + 250…985 |
| Ab, мм Высота оси вала и барабана | А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н - 300 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иштөө аймагын ички мейкиндикке чектеген өлчөм). |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот. |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5° эселенген) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | > 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | Стандарт боюнча h — 330 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | A + 86/97 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку көтөрүү, барабан төмөн жагында
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1 600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 1 330 ≤ HL ≤ h - 150 |
| A, мм Высота угловой стойки | H + HL |
| Ab, мм Высота оси вала и барабана | H + 400...600 + 280 |
| A1, мм Высота вертикальной направляющей | А - 580 |
| A2, мм Высота горизонтальной направляющей | А - 53 |
| E, мм Длина горизонтальных направляющих | H - НL + 510...640 |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | ≥ 300 |
| Q, мм Зона расположения привода на вал | ≥ 500 |
Жогорку бурчтуу көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 660 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | ≤ А + 86/97 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иш аймагын ички мейкиндикке чектеген өлчөм) |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5° баскычтары менен) |
| Q, мм Зона расположения привода на вал | 300 |
Жогорку бурчтуу көтөрүү, барабан төмөн жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ 1600 |
| B, мм Ширина проема | B |
| HL, мм Расстояние от уровня горизонтальных направляющих до проема | ≥ 1 330 |
| A, мм Высота угловой стойки | H + HL + 15...749 |
| Ab, мм Высота оси вала и барабана | Ab > H + 680 |
| A1, мм Высота вертикальной направляющей | Н + HL - 330...580 |
| E, мм Длина горизонтальных направляющих | α° бурчунан көз каранды (дарбазанын иштөө аймагын ички мейкиндикке чектеген өлчөм) |
| Db, мм Рабочая зона торсионного механизма | Проемдун өлчөмдөрүнө жана панелдин салмагына жараша болот |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| α° Угол наклона направляющих к горизонтали | 5...65 (5°дин көбөйтүүчү өлчөмү) |
| Q, мм Зона расположения привода на вал | ≥ 650 |
Тик көтөрүү.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ Н + 500 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | A + 166 |
| S, мм Минимальное боковое пространство | 120 мм (жылытуу контуру опциясы менен 150 мм) |
| Q, мм Зона расположения привода на вал | 300 |
Тик көтөрүү, барабан төмөн жагында.
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| H, мм Высота проема | H |
| h, мм Высота притолоки | ≥ H + 120 |
| B, мм Ширина проема | B |
| A, мм Высота угловой стойки | 2H + 120 |
| Ab, мм Высота оси вала и барабана | H + 680 |
| S, мм Минимальное боковое пространство | 500 min |
| Q, мм Зона расположения привода на вал | ≥ 650 |
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 120 000 (дарбазалар үчүн); 25 000 (торсиондук механизм үчүн) | |
| Усилие ручного открывания и закрывания, Н, не более | 260 | |
| Вес полотна ворот, кг/м² | 17 | Так мааниси дарбазанын конструкциясында колдонулган панелдердин тип-өлчөмүнө жараша болот |
| Напряжение питания, В | 220 В, 50 Гц (контурдуу жылытуу үчүн) | |
| Приведенное сопротивление теплопередаче, м² *°С/Вт | 2,3 — проемдун жылытуу контуру жок учурда; 3,3 — проемдун жылытуу контуру менен | |
| Диапазон рабочих температур, °С | -30° чейин, ISD THERMALPRO жылытуу контуру менен — төмөн температуралуу камералар; -5° чейин, ISD THERMALPRO жылытуу контуру жок — орто температуралуу камералар. |
1. Дарбазанын полотосу багыттачыларда жылмакай жылышы керек, ал эми дарбаза тең салмактуу болушу зарыл, башкача айтканда, анын салмагы торсиондук пружиналардын бурмалоочу моменттери менен компенсацияланышы керек.
2. Дарбаза иштеп жатканда адамдар менен жаныбарлар дарбазанын иш аймагынан алыс болушу керек.
3. Жылган полотонун астында жүрүүгө катуу тыюу салынат, анткени бул жаракат алууга себеп болушу мүмкүн.
4. Дарбазаны соккуга албагыла жана ачылып-жабылышында эркин кыймылын тоспоого аракет кылыңыздар.
5. Багыттачыларды жана роликтерди булгантпагыла, анткени бул жылмакай кыймылдын бузулушуна жана электродвигатель бар болсо, анын ашыкча жүктөлүшүнө жана бузулушуна алып келиши мүмкүн.
6. Полотонун проемдо кыймылдаганы учурда четтен чыккан буюмдар менен таштандылар болбошу керек. Алардын болушу полотонун бурмаланышына жана жабышына себеп болушу мүмкүн.
| Упаковка в картон | Характеристики упаковки |
|---|---|
| Описание | Дарбазанын багыттачыларынын системасы жана секциялык дарбазанын щити катуу аралаш кагаз жана пенопласттан жасалган таңгактоодо берилет, ал стретч-пленка менен кысылып оролгон; монтаж үчүн комплект гофр кагаздан жасалган кутуга салынат жана таңгактоочу пленка менен жабылат; бардык таңгактарда заказ жөнүндө маалымат камтыган этикеткалар жана компаниянын логотиби бар. |
| Состав | Кагаз, пенопласт, стретч-пленка, скотч |
| Ширина, мм | Щиттин таңгактоосу — 500дөн 800гө чейин |
| Высота, мм | Щиттин таңгактоосу — 350дөн 800гө чейин |
| Длина, мм | Щиттин таңгактоосу — 2 100дөн 6 100гө чейин |
| Вес брутто, кг | 1 000ге чейин |
| Количество в упаковке, шт. | Щиттин таңгактоосу — 3төн 17 панелге чейин; багыттачылар системасынын таңгактоосу — 1 система багыттачылар; комплекттердин таңгактоосу — комплект кутуча (бир нече болушу мүмкүн); кошумча таңгактар болушу мүмкүн (окантовка, дельта-профиль ж.б.). |
Сэндвич-панелдерди заводдук таңгактоодо, тик эмес, тегерек бетинде сактоо сунушталат. Сэндвич-панелдердин таңгактарын өндүрүштөн кийин 6 айдан ашык эмес жабык кампаларда же жабык чатыр астында сактоо керек. Панелдер нымдан, кыш мезгилинде кардан жана булгануудан корголушу зарыл. Алар түздөн-түз күн нурунан, атмосфералык жаан-чачындардан жана чаңдан корголушу керек. Таңгактар горизонталдык абалда сакталуусу шарт.
Кардарга сэндвич-панелдердин жана багыттачылар системасындагы болот профилдеринин өтмө коррозиясынан арылуу боюнча 10 жылдык кепилдик берилет.
Паспорт «Өнөр жай секциялык дарбазалар ISD THERMALPRO»
«Имараттар жана курулуштар үчүн дарбазалар» сертификаты
«Сэндвич-панелдер» сертификаты
«Дарбазалар үчүн комплектующулар» сертификаты
«Металл секциялык дарбазалар» сертификаты (Беларусь)
Эксперттик корутунду, СанПиН талаптарына ылайыктыгы

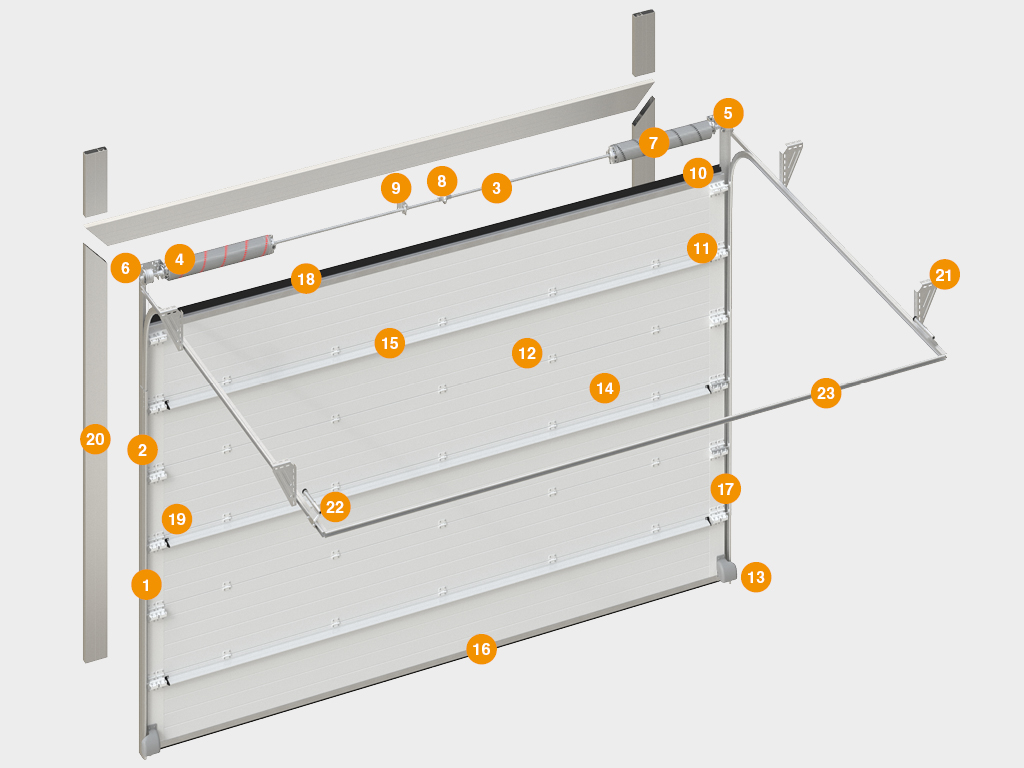

ISD ThermalPro, жогорку көтөрүлүү, багыттоочу элементтердин эки кабат ийилишине ээ, «жылытуучу контур» опциясы менен
