RHE45M экструзияланган профилинен жасалган рольставнялар терезе ойуктарын күн нурунан, жаан-чачындан, сырттан кирген чаңдан жана шамалдан коргоо үчүн арналган. Бул роллставнялар коопсуздуктун жогорку талаптары коюлган объектилерде колдонулат. Конструкцияда эстетикалык жактан жагымдуу жана жеткиликтүү профилдер колдонулат. RHE45M экструзияланган профилдеринен жасалган рольставнялар жогорку эксплуатациялык көрсөткүчтөргө жана бекемдик мүнөздөмөлөргө ээ.

Зона применения:

Жеке турак үйлөр жана батирлер

Коопсуздукту камсыз кылуу, жылуулук жана үн өткөрбөөнү жакшыртуу, жалпы комфорт деңгээлин жогорулатуу.

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөн витриналарын, кеңсе терезелери менен эшиктерин вандализмден жана уурдоодон коргоо.

монтаж менен заказ берүү

Артыкчылыктар

Бузуп кирүүгө туруктуу конструкция

Рольставнялардын бузуп кирүүгө туруктуулугунун жогорку деңгээли P3 класстагы экструзияланган профилдердин өзгөчө геометриясы жана бекемдетилген багыттоочу профилдер аркылуу камсыздалат, алар полотнону ишенимдүү кармап турат.

Ламелдердин бышык каптамасы

Полотно профилдери жана башка роллеттик комплект бөлүктөрү (багыттоочу профилдер жана кутулар) заманбап порошок каптоо технологиясы боюнча боёлуп, узак убакыт бою эстетикалык көрүнүшүн жана өңүнүн өчүп кетишине туруктуулугун сактап калат.

Дизайн чечимдеринин ар түрдүүлүгү

Роллеттик профилдердин кеңири түстүү палитрасы жана ар кандай түстөгү ламелдерден полотно чогултуу мүмкүнчүлүгү менен каалаган архитектуралык стилге ылайык келген идеалдуу конструкцияны тандоого болот.

Энергияны үнөмдөөчү касиеттер

Роллеттик профилдин кош дубалдары имараттын ичиндеги жайлуу микроклиматты сактоого жардам берет жана катуу шамалдан ишенимдүү коргойт.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Рольставняларды колдонууда ыңгайлуулукту камсыздоо үчүн өндүрүүчү автоматтык жетектөөчү механизмди (опция) жана бир нече түрдөгү механикалык башкаруу түзүлүштөрүн сунуштайт: воротковый механизм, пружиналык-инерциялык система, ошондой эле лента, жип же шнур менен башкарылуучу механизмдер.

Бузуп кирүүгө туруктуу конструкция

Ламелдердин бышык каптамасы

Дизайн чечимдеринин ар түрдүүлүгү

Энергияны үнөмдөөчү касиеттер

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

Терезе рольставнялары үчүн экструзияланган профилдер

Кошумча түстөр

Негизги түстөр

RHE45M

Ак устрица муар (RAL 1013)

Беж муар (RAL 1015)

Сүрүлт беж (RAL 1019)

Рубин кызыл (RAL 3004)

Коюк кызыл (RAL 3020)

Көк болот (RAL 5011)

Жашыл шырдаак (RAL 6009)

Графит сүрүлт (RAL 7035)

Шоколаддуу күрөң (RAL 8017)

Коюк күрөң муар (RAL 8019)

Кара кочкул (RAL 9005)

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бургундия

Күмүш өңдүү

Антрацит муар

Комплектация

Базовая комплектация

Дополнительная комплектация

Куту толук топтомдо. Бул коргоочу кутунун жыйнагы, жанбаш капкактары, вал жана капсулалар, ошондой эле башкаруу механизми — кол менен же автоматтык түрдө башкарылуучу бөлүктөрдү камтыйт.

Полотно толук топтомдо. Экструддалган профильден жасалган полотного жанбаш кулпулары орнотулган, алар профилдин ачылып кетишин алдын алат.

Аягына профили жана тыгыздоочу. Аягына профилге кулпу механизмдери орнотулушу мүмкүн.

Тығыздоочулары бар багыттоочу профиль топтому. Стандарттуу жана күчөтүлгөн багыттоочу профилдердин кеңири тандоосу, желдин жүк түшүрүүлөрү жана бузулууга каршы талаптарды эске алуу менен, ар кандай өлчөмдөгү ойкторго орнотулуучу роллет системаларына ылайыктуу профилдерди тандоого мүмкүнчүлүк берет.

Кол менен же автоматтык жетектөөчү механизм.

Толук комплекттеги куту.

Эки позициялуу баскычтуу өчүргүч SWB — жетектөөчү механизмди эки тарапка башкарууга мүмкүнчүлүк берет.

Ачкыч-баскыч SWM — ачкычты айлантуу менен электроприводду башкаруу блогуна буйрук берүү үчүн колдонулат.

Башкаруу блогу CV01 — бир роллетти же роллеттер топтомун алыстан башкарууга мүмкүнчүлүк түзөт.

SMARTROLL башкаруу блогу — DoorHan пульттары аркылуу внутривалдык электроприводдорду алыстан башкаруу үчүн.

ROLL1/ROLL2 блогу — DoorHan пульттары менен внутривалдык электроприводдорду алыстан башкарууга арналган.

Топтомдук башкаруу блогу GC2/GC4 — GC2 бир өчүргүчтөн эки приводду башкарууга мүмкүндүк берет; GC4 төрт приводду башкарууга ылайыкташкан.

Сырткы радиокабылдагыч DHRE-1 — DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматтык системаларын башкарууга кызмат кылат.

WI-FI модулу — электроприводдорду зымсыз башкаруу (NO башкаруу сигналынын иштеп чыгуусу) үчүн.

GSM модулу — мобилдик телефондон сигнал кабыл алып, электроприводду баштоо үчүн башкаруу буйругун жиберет.

T5 пульту — 5 роллетти башкарууга арналган.

TRANSMITTER 4 пульту — 4 автоматтык түзүлүштү алыстан башкарууга мүмкүнчүлүк берет.

TRANSMITTER 4-PRO-BLACK пульту — 4 автоматтык түзүлүштү алыстан башкарууга арналган, кара түстөгү версия.

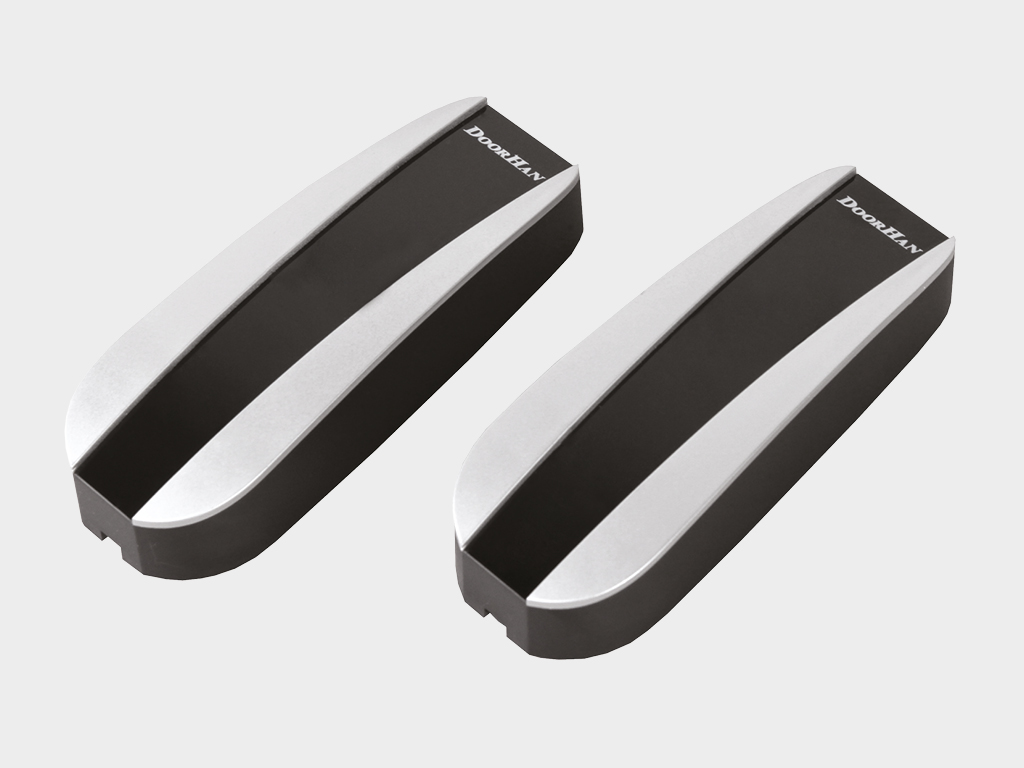

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл берүүчү жана кабылдагычтан турат.

Техникалык мүнөздөмөлөр

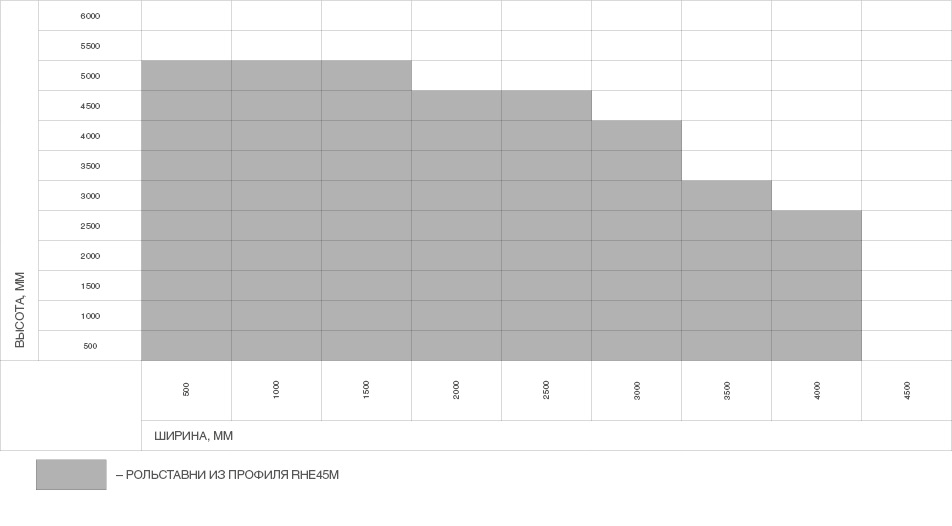

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

137 ден баштап (сырткы монтаж)

Пристенки, мм

53төн баштап (сырткы монтаж)

Жанбаш капкагы RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
Подшипник суппорту BS100, BS42
Багыттоочу түзүлүш RU45
Подшипник BR28, BR42
Универсал капсула KP40, KP60, KPU60, KPU70
Октагонал вал RV40, RV60-1, RV60, RV70
Ригель шакеги RD40, RD60, RD70
Коргоочу куту RB137, RB150, RB165, RB180, RB205, RB230, RB250
Автоматтык кулпу RM1
Вал ичиндеги электропривод
Привод бекемдөөчү табакча BU100K
Багыттоочу профиль RG53MS, RG62BS, RG64
Токтоочү жабуу PB14
Жанбаш кулпу SLE45M
Аягына профилдер RA45EN, RA45KN

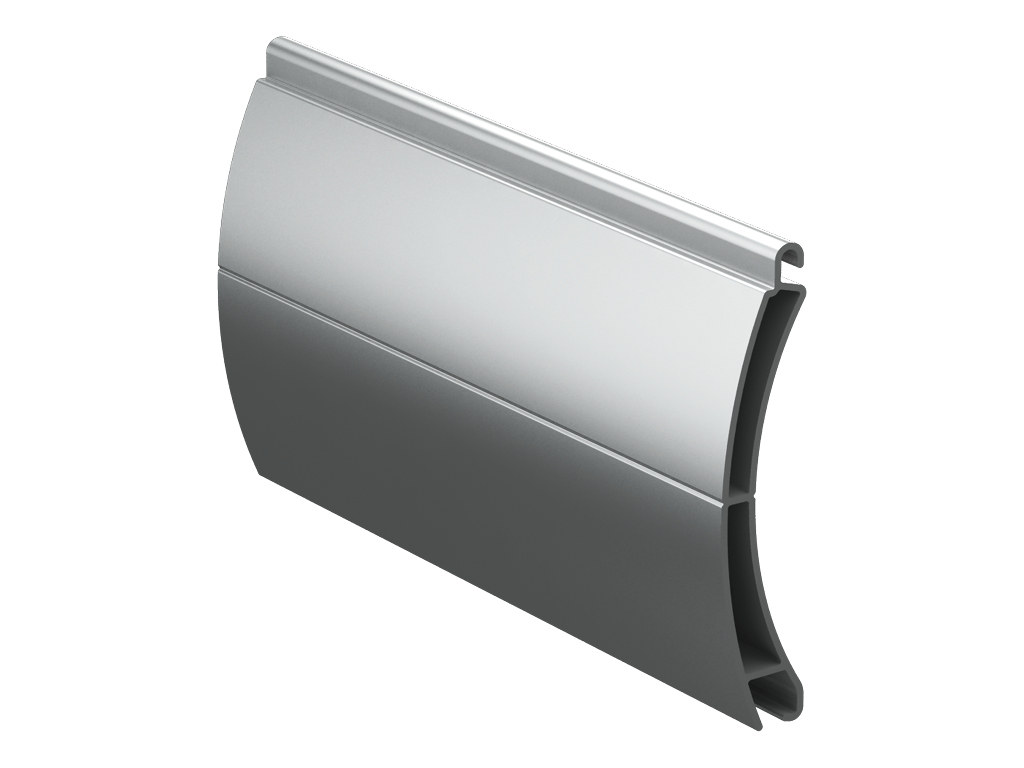

Полотно профили RHE45M
Ачкычтуу өчүргүч SWM, SWK
Түймөлүү өчүргүч SWB, SWH

Кол менен башкаруучу лента, жип же корд жетектөөлөрү бар рольставнялар. Колдонууга жеңил лента инерциялык жетектөөчү механизм массасы 15 кг чейин болгон роллеттерге орнотулат. Роллеттин полотносун көтөрүү жана төмөн түшүрүү лентанын тартылышы аркылуу ишке ашат. Жип жетектөөчү механизм массасы 20 кг чейин болгон роллеттерге орнотулат. Аны башкаруу жипти ороп турган тутканы айлантуу менен жүзөгө ашат. Корд жетектөөчү роллеттерди массасы 40 кг чейин көтөрүүгө мүмкүндүк берет, бул чыңдалган болот кабелин колдонуу менен иштейт. Анын иштөө принциби жип жетектөөчүгө окшош.

Кол менен башкаруучу воротковый жетектөөчү механизмдүү рольставнялар. Воротковый жетектөөчү механизм массасы 30 кг чейин болгон роллеттерди көтөрүүгө мүмкүнчүлүк берет. Воротканы саат жебеси боюнча айлантканда полотно көтөрүлөт, саат жебесине каршы айлантканда — төмөн түшөт.

Пружинно-инерциялык механизмдүү рольставнялар. Пружинно-инерциялык механизм массасы 60 кг чейин болгон роллеттерге колдонулат. Рольставнялар кол менен оңой көтөрүлүп, өз салмагына жараша тез түшүп калат, анткени роллеттин полотносунун салмагы валга орнотулган торсиондук пружина менен теңдештирилет.

Параметр	Значение	Примечание
	RHE45M
Материал	Алюминий
Вес профиля, кг/(п/м)	0,227
Вес профиля, кг/м²	4,5
Количество ламелей на 1 м высоты полотна, шт.	22
Максимальная ширина полотна, м	4
Максимальная площадь полотна, м²	9

Дуруст орнотулган жана туура пайдаланылган рольставнялар ишенимдүүлүктү жана узак мөөнөттүү иштөөнү камсыздайт. Рольставняларыңыздын иштөө мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөргө ылайык кылыңыз

1. Рольставнялар жана рольвороттордун монтажы DoorHan МКда окутулуп, сертификат алган квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Орнотуу DoorHan компаниясынын роллеттерди монтаждоо боюнча көрсөтмөлөрүнө жана техникалык документациясына так ылайык жасалышы шарт.

3. Рольставнялар жылмакай, таң калтыруу жана токтолушсуз ачылышы керек.

4. Көтөрүү жана түшүрүү үчүн атайын жетектөөчү башкаруу каражаттары гана колдонулушу зарыл.

5. Рольставняларды ачууда 100 Н ден ашык күч колдонбоңуз.

6. Полотнону жарым-жартылай көтөрүү же түшүрүү сунушталбайт, өзгөчө чоң конструкцияларда (өлчөмү 3000 х 2000 мм ашканда).

7. Механикалык кулпусу же оозу бар конструкцияларда кулпу жабык учурда полотносун көтөрүүгө тыюу салынат.

8. Кардан жетектөөчү колдонулганда, воротканы 45° бурчта кармоо керек. EN 12453 же 12604 стандарты боюнча кол менен колдонулуучу күч 390 Н деп каралат. Чоң рольставняларда авариялык кол жетектөөчү механизм (петля, кардан) жалгыз жабуу үчүн гана колдонулат.я.

9. Автоматтык жетектөөчү колдонулганда, жетектөөчүгө кошулган көрсөтмөлөргө ылайык иштөө керек.

10. Балдарды рольставняларды башкаруучу түзүлүштөргө (баскычтарга, пульттарга) жакындатпоо керек.

11. Рольставнялар ачылып же жабылып жатканда адамдар менен жаныбарлардын иш зонасында болбошуна көз салып туруңуз.

12. Конструкция иштеп жаткан учурда анын астында болуу катуу тыюу салынат, анткени бул жаракат алууга алып келиши мүмкүн.

13. Рольставняларга сокку уруу же алардын эркин ачылышы менен жабылышына тоскоол болбоңуз.

14. Полотно роллеттердин проемунда кыймылдап жатканда сырттан эч кандай заттар болбошу керек, анткени бул конструкцияга зыян келтириши мүмкүн.

15. Кошумча жабдуу же аксессуарларды орнотуу, же айрым бөлүктөрдү өз алдынча алмаштыруу же жөндөө өндүрүүчү менен макулдашуусуз жасалбашы керек (макулдашуу — документ менен тастыкталган так көйгөйдүн баяны менен байланыш).

16. Кышында рольставнялар же рольвороттордун бөлүктөрү муздап калганда полотносун көтөрүүдөн жана түшүрүүдөн мурун музду толук тазалоо максатында конструкциянын контурун бычактап текшерүү керек. Өзгөчө төмөнкү планканы терезе төшөгү же пол менен туташкан жерин жакшы тазалоо зарыл.

17. Рольставняларга жылына кеминде бир жолу техникалык тейлөө жүргүзүлүшү керек.

18. Рольставняларды максаттан тыш колдонууда же өндүрүүчү сунуштаган өлчөмдөн чоңураак конструкцияларды пайдаланууда өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчилик албайт.

19. Рольставнялар же рольворотторду диагностикалоо жана ремонттоо квалификациялуу адистер тарабынан гана жүргүзүлүшү шарт.

Упаковка в картон	Характеристики упаковки
Описание	Рольставнялардын таңгактоосу – аба көпүрчүктүү пленка жана беш катмарлуу ак картондон турат; полотно жана короб көпүрчүктүү пленкага оролуп, андан соң картонго оролот да, короб түзүлөт; картон таңгактын үстү эки катмар стретч-пленка менен капталып, компаниянын логотиби басылган стикер менен бекитилет.
Ширина, мм	137–250
Высота, мм	137–250
Длина, мм	500–5 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана тунук проемдордо, ошондой эле жогорку шамал жүктөмү бар райондордо рольвороттор RH77 жана RHE84 серияларындагы профильдерден гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Сырткы монтаж. Сырткы монтаж эң көп кездешүүчү ыкма болуп, ал үчүн кутунун ордуна ниша даярдоону талап кылган татаал даярдык керек эмес. Сырткы монтаж түрүндө рольставнялар же рольвороттор роликтүү полотносу менен ойктун үстүндө орнотулат, ал эми багыттоочу профилдер ойктун эки тарабында жайгашат. Жабык рольставнялар ойкту толугу менен жабат жана дубалдын бетине дээрлик бир деңгээлде жайгашат.

Орнотулган монтаж, куту тышка жайгаштырылат. Орнотулган монтаж рольставнялардын же рольвороттордун бардык элементтерин терезе же эшик ойгочтогу нишага жайгаштырууга мүмкүндүк берет. Орнотулган монтаж учурунда эшиктер жана терезелер кутунун орнотулган тарапка карама-каршы багытта ачылышы керек.

Орнотулган монтаж, куту ичке жайгаштырылат. Конструкция ойктун ичине, кутусу ичке каратып орнотулат, ушундайча полотно ойктун бетине тең жайгашат.

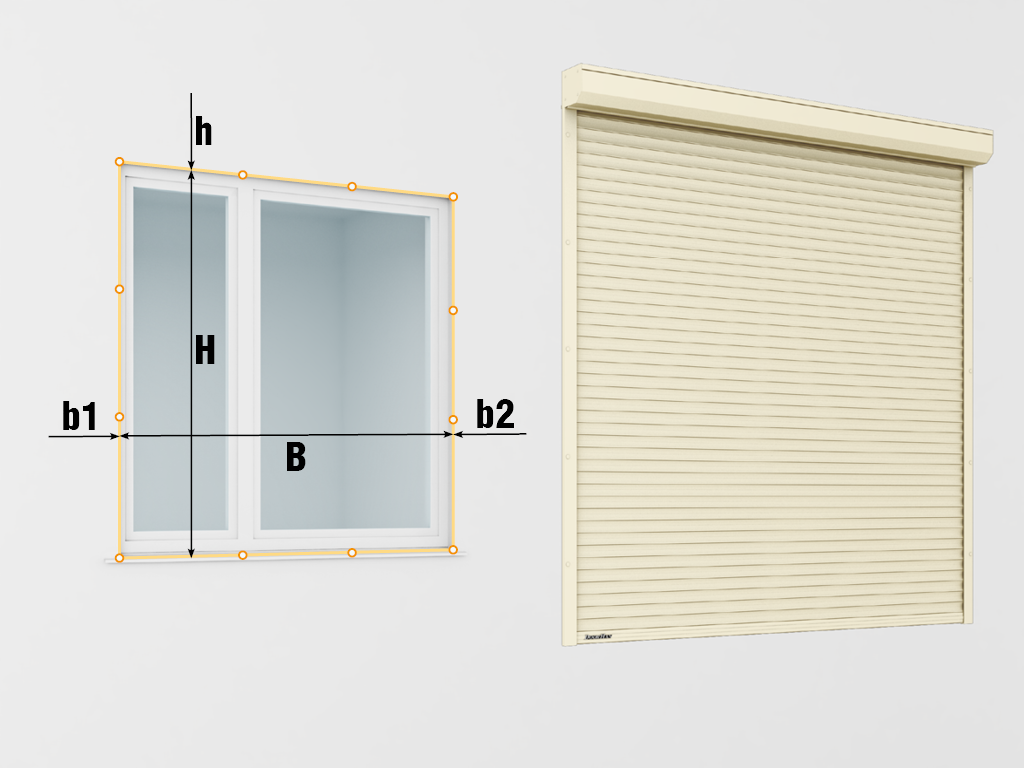

Сырткы монтаж үчүн өлчөө параметрлери: H — ойктун бийиктиги (макс.), мм; B — ойктун туурасы (макс.), мм; h — капталдын бийиктиги (мин.), мм; b1 жана b2 — оң жана сол каптал аралык аралык (мин.), мм. Орнотулган монтаж үчүн өлчөө параметрлери: H — ойктун бийиктиги (мин.), мм; B — ойктун туурасы (мин.), мм. Өлчөө үчүн рулетка, курулуш деңгээли же электрондук өлчөөчү аспаптарды колдонуу сунушталат. Ар бир параметрди өлчөөдө кеминде үч чекиттен өлчөө жүргүзүү сунушталат. Орнотулган монтаж үчүн ойкту өлчөөдө дубалдардын тегиз эместигин эске алып, өлчөө натыйжаларын 5–10 мм кемитүү керек.
Даярдалган ойктор төмөнкү талаптарга жооп бериши керек: Ойктор түз төрт бурчтуу формада болушу керек; Ойктун беттери тегиз жана жылмакай болушу зарыл, штукатурка суюктугунун кошулмалары жана жарыктар болбошу керек; Дубал монолиттүү, боштуктарсыз болушу керек (бетон, металл, катуу кирпич); эгер кирпич бош болсо, ойкту металл бурч менен кайтаруу сунушталат; Конструкциялардын тирешкен жерлериндеги ички жана тышкы дубал беттери тегиз, өйдө-ылдый же кирип-чыгып турган жерлерсиз болушу керек; Вертикалдык жана горизонталдык иш беттеринин катачылыктары метрге 1,5 мм ашпашы керек, бирок жалпы 5 ммден ашпоосу зарыл; диагоналдардын айырмасы 5 ммден ашпоосу керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Рольставняларды орнотуу боюнча нускама

PDF

Рольставняларды пайдалануу боюнча нускама жана кепилдик талон

PDF

Роллет системаларына техникалык тейлөө китеби

PDF

Алюминий профильдеринен жасалган рольставняларга тастыктоо сертификаты

PDF

Алюминий экструдияланган профильдеринен жасалган жалюзи-рольставняларга тастыктоо сертификаты

PDF

«Рольставнялар» паспортунун күбөлүгү

PDF

RHE45M экструдияланган профильден жасалган рольставнялардын чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан чыгарылган роллет системаларынын иштөө кепилдиги товарды сатып алган күндөн тартып 1 жылдык мөөнөткө берилет. Климаттык шарттардын, табигый кубулуштардын, катуу майда бөлүкчөлөрдүн же башка агрессивдүү заттардын таасиринен лак-бояк каптоосу зыянга учураган учурда, ошондой эле эксплуатация учурунда жаралган сыныктардан жана тырмакчалардан коррозия пайда болгондо, лак-бояк каптоосуна берилген кепилдик күчүн жоготот.
