DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

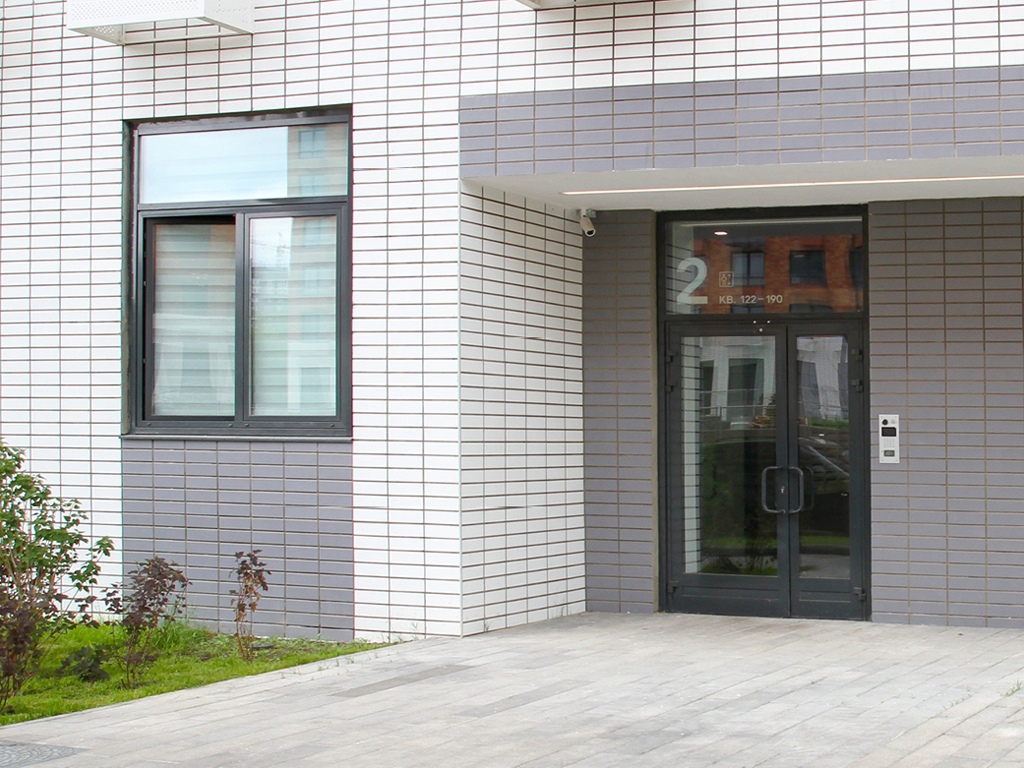

Жылуулук үзгүлтүк менен терезе-эшик системасы DH-DW64 ар кандай ачылыш түрлөрү бар терезе жана эшик блокторун, ошондой эле жогорку жылуулук жана үн изоляциялык касиеттерге ээ витраждык жарык өткөрүүчү конструкцияларды өндүрүү үчүн ылайыкталган. Бул система турак жайлардын, соода-эс алуу жайларынын, көргөзмө жана бизнес борборлордун курулушунда колдонулат.

Колдонуу чөйрөсү:

Турак жай секторунда колдонуу

Жылуулук изоляциясына жогорку талаптар коюлган жайларда колдонуу

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөөчү өзгөчөлүк

Үч уплотнительдик контур конструкциянын мыкты жылуулук изоляциялык касиеттерин камсыздайт, бул жылуулук жоготууларын олуттуу азайтууга мүмкүндүк берет.

Архитектуралык чечимдердин ар түрдүүлүгү

Үч типтүү өлчөмдөгү канаттар, рамка жана импост конструкциялардын чоң түрдүүлүгүн камсыздайт.

Узак мөөнөттүү кызмат кылуу

Коррозияга чыдамдуу материалдардан жасалган бекиткич элементтердин колдонулушу жана нымдуулукту чыгаруучу ойлонулган система буюмунун узак мөөнөттүү иштешин кепилдейт.

Түс чечимдеринин ар түрдүүлүгү

RAL карта боюнча каалаган түскө боёо объекти үчүн архитектуралык чечимдердин кеңири тандоосун камсыз кылат.

Энергияны үнөмдөөчү өзгөчөлүк

Архитектуралык чечимдердин ар түрдүүлүгү

Үч типтүү өлчөмдөгү канаттар, рамка жана импост конструкциялардын чоң түрдүүлүгүн камсыздайт.

Узак мөөнөттүү кызмат кылуу

Түс чечимдеринин ар түрдүүлүгү

RAL карта боюнча каалаган түскө боёо объекти үчүн архитектуралык чечимдердин кеңири тандоосун камсыз кылат.

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

Шыртыктын калыңдыгы 16 ммден 40 ммге чейин

RAL 9003 (сигналдык ак)

RAL 9016 (транспорттук ак)

RAL 9006 (ак-алюминий)

RAL 7004 (сигналдык боз)

RAL 1014 (пил сүйөгү)

RAL 2004 (таза кызгылт сары)

RAL 3020 (транспорттук кызыл)

RAL 3005 (жашылдарга чалдыккан кызыл)

RAL 6018 (сары-жашыл)

RAL 6005 (жашыл мүк)

RAL 7016 (антрацит боз)

RAL 5005 (сигналдык көк)

RAL 8017 (шоколаддуу күрөң)

RAL 9005 (терең кара)

RAL 8014 (сепия күрөң)

Комплектация

Негизги конфигурация

Кошумча жабдуулар

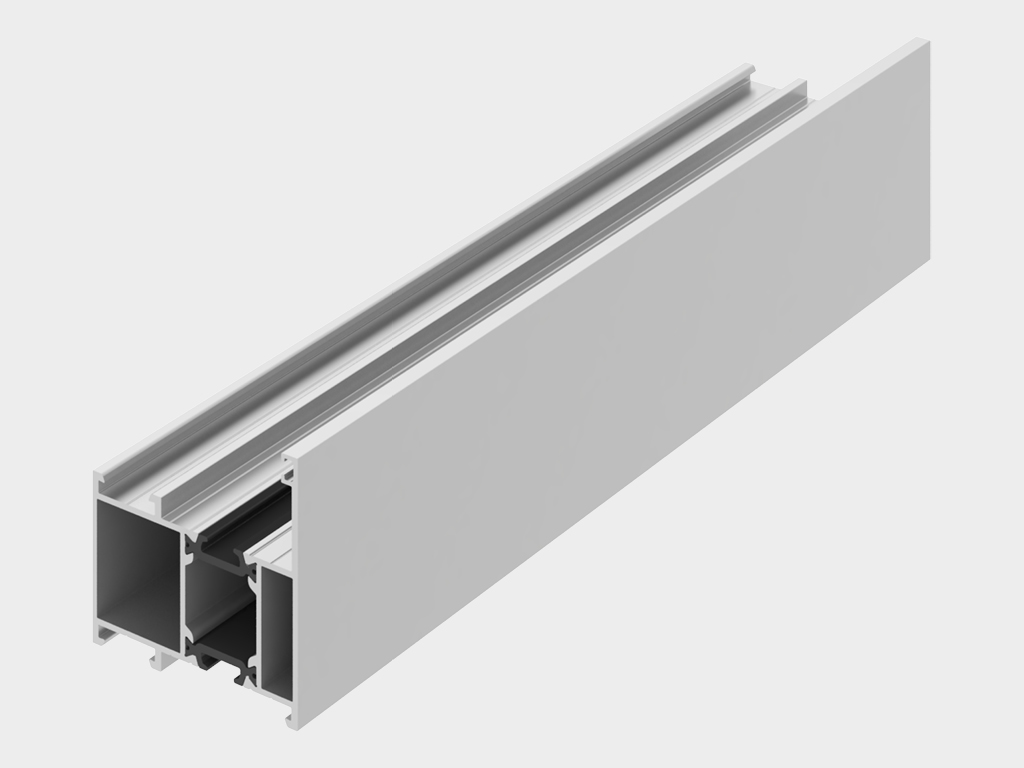

Рама

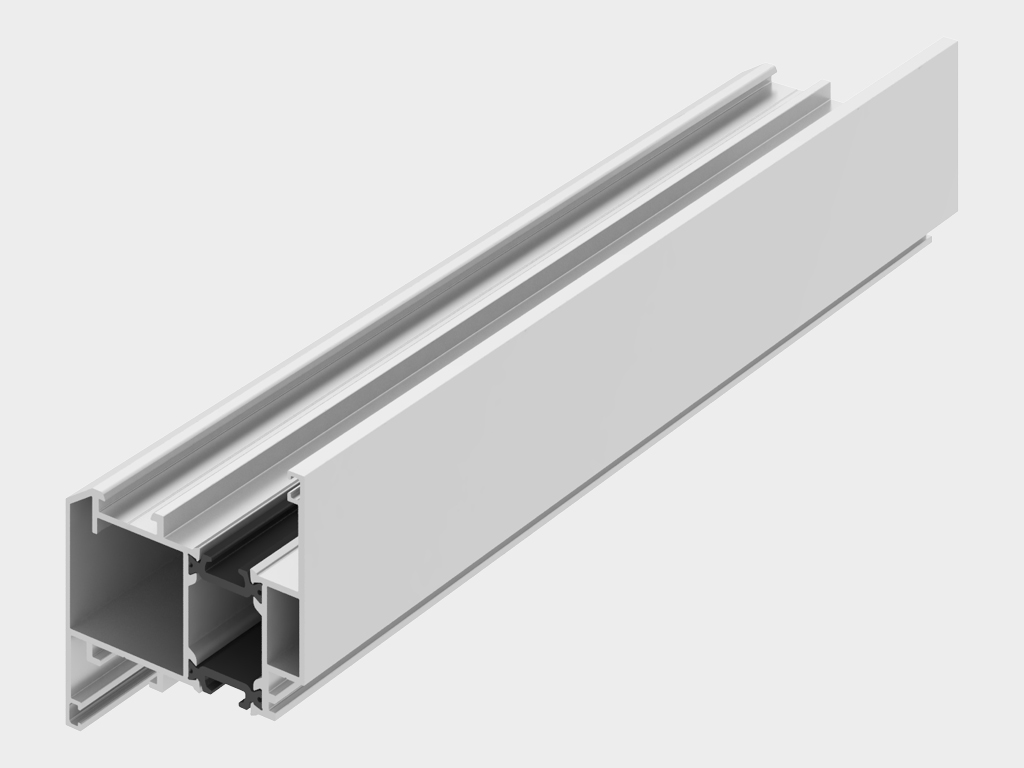

Створка

Штапик тыгычы

Сырткы тыгыч

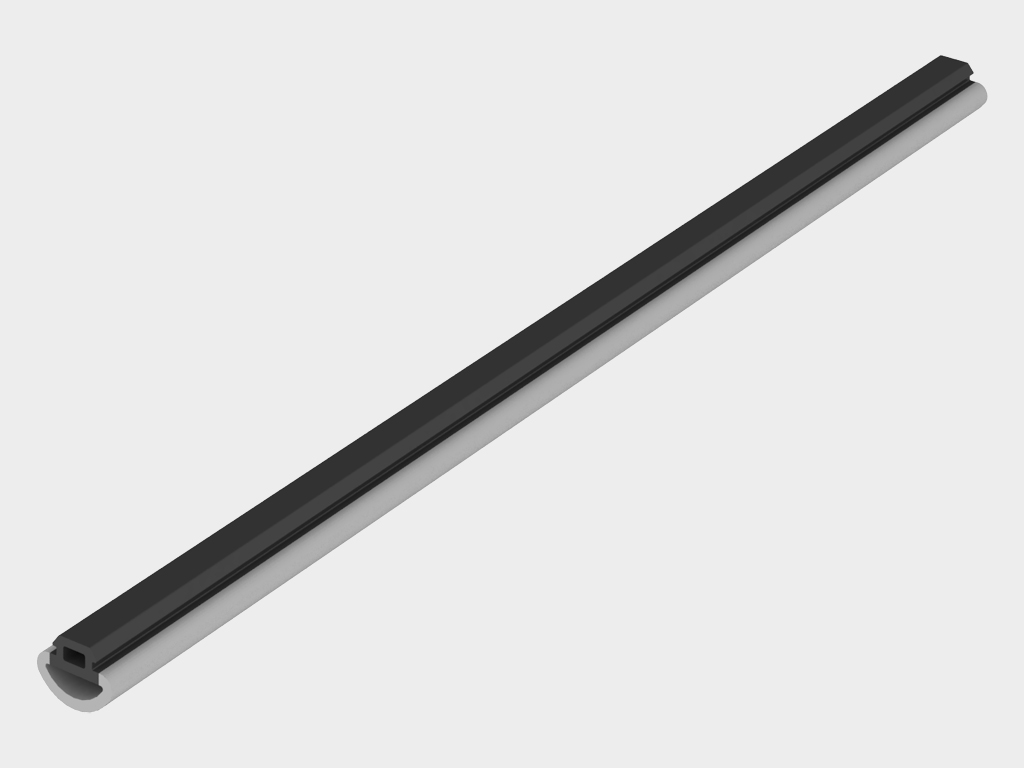

Борбордук контур тыгычы

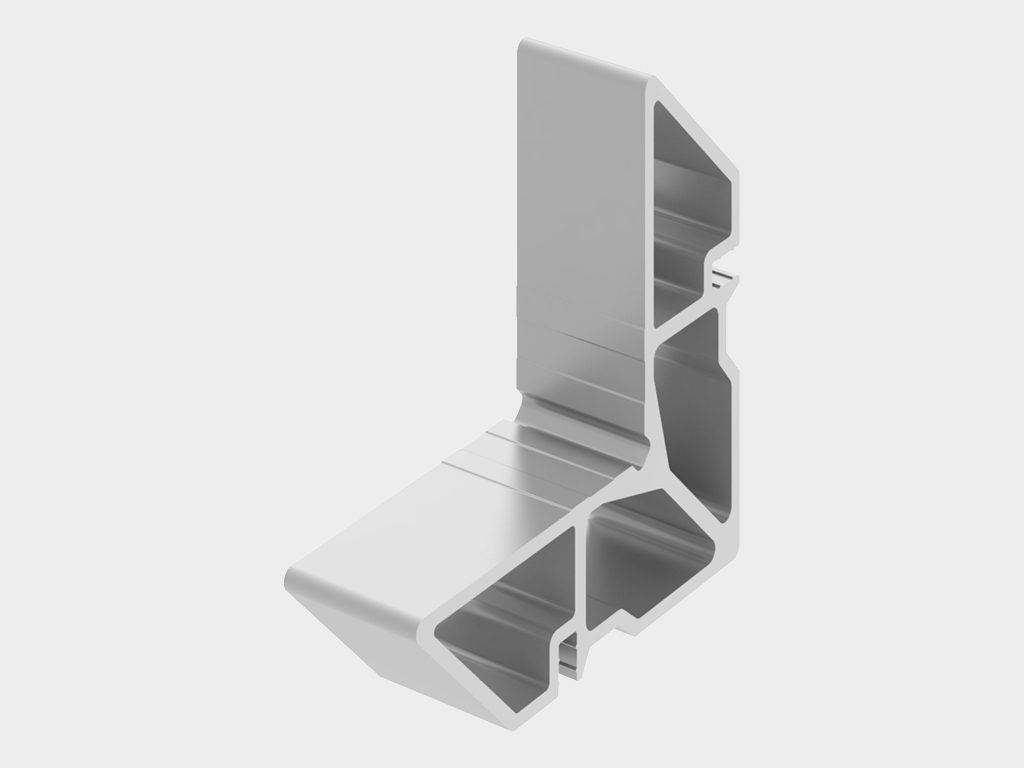

Кургак бөлүк

Тыгыздоочу подкладка

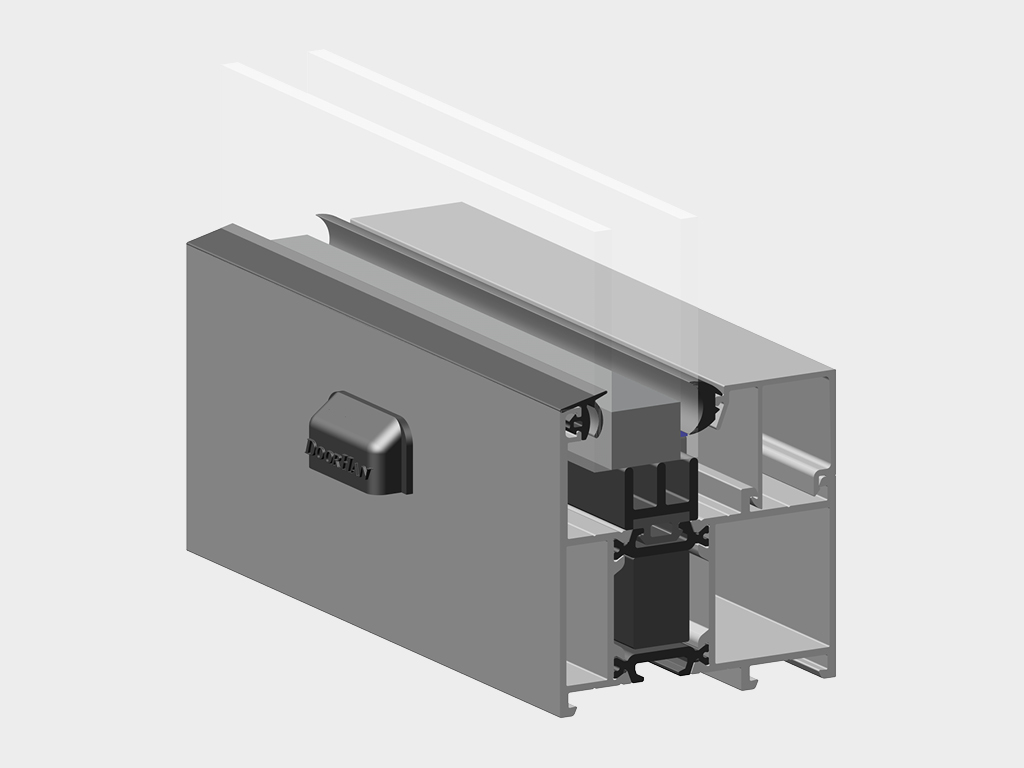

Профильдеги көбүкчөлөнгөн киргизме конструкциянын жылуулук изоляциясын жакшыртууга мүмкүнчүлүк берет.

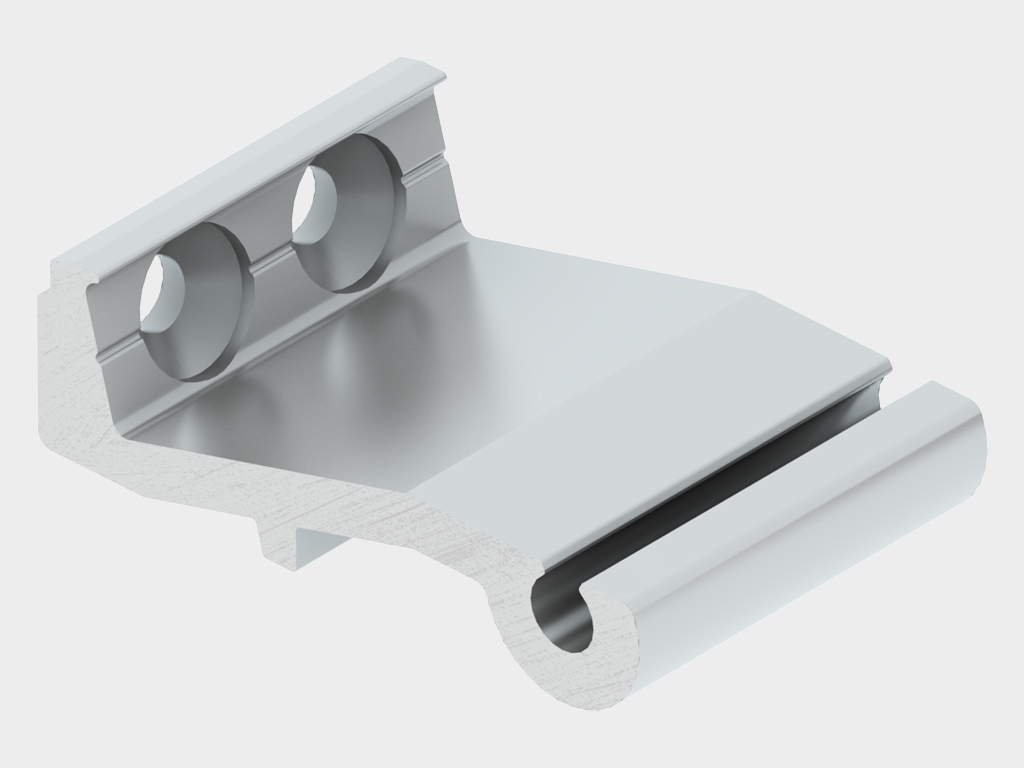

Импосттук бөлүк эшик капкагын бир нече бөлүккө бөлүүгө мүмкүнчүлүк берет.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Пакет

Параметр

Показатель

Имараттын бийиктиги, м

4кө чейин

Курулманын туурасы, м

Кардардын тарабынан аныкталат, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 200гө чейин

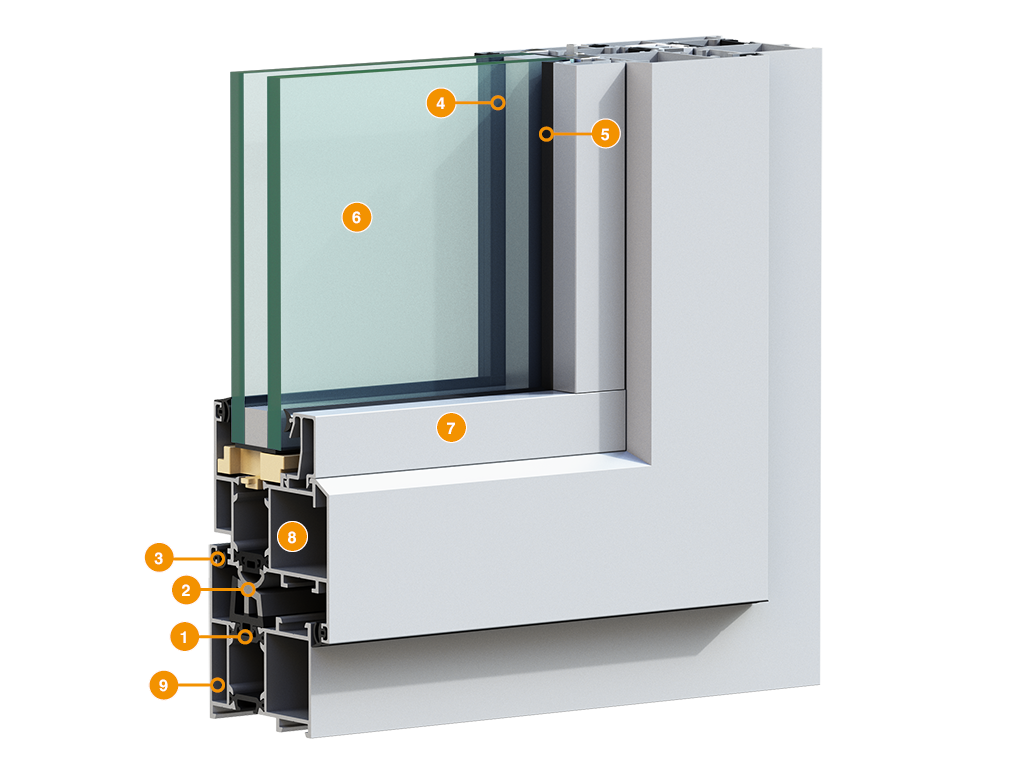

Термобирикме
Борбордук контур үчүн тыгыч
Жабуу тыгычы
Сырткы тыгыч
Штапик тыгычы
Шаффоф пакет
Штапик
Капкак
Чарчы

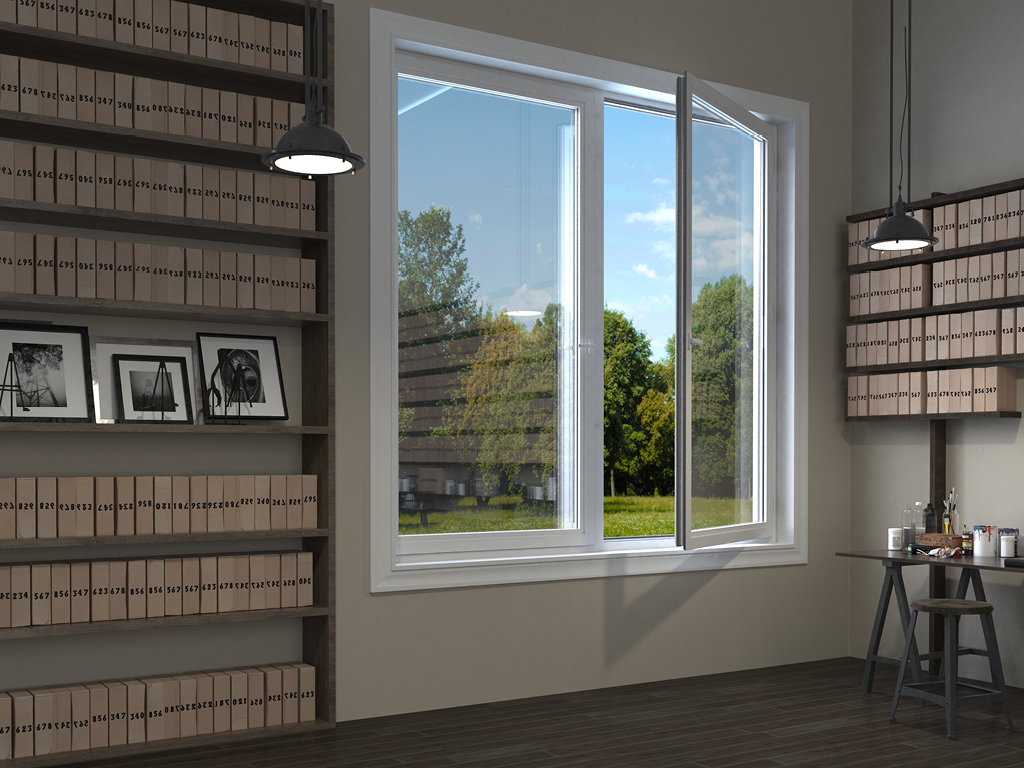

Терезе блогу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	700дөн 2 400гө чейин
B, мм тешиктин туурасы	500дөн 1 600гө чейин

Эшик блогу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	1 000дөн 3 000гө чейин
B, мм тешиктин туурасы	500дөн 1 200гө чейин

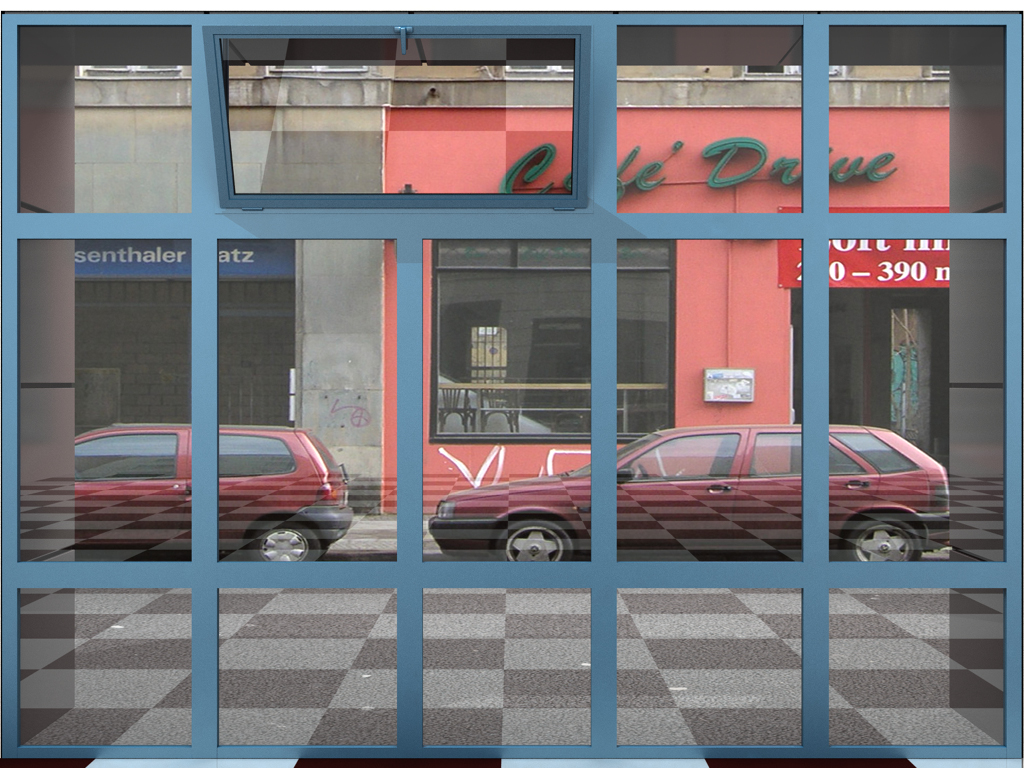

Витраж

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	500дөн 4 000гө чейин
B, мм тешиктин туурасы	Чектөөсүз
B1, мм стеллаждардын кадамы	500дөн 1 200гө чейин

Параметр	Значение	Примечание
Туурасы, мм	64	Рама профилдеринин туурасы
Туурасы, мм	72,5	Терезе капкагы профилдеринин туурасы
Толтуруунун калыңдыгы, мм	16—40
Узундугу, мм	6 200	Стоек жана ригельдердин стандарттык узундугу
Алюминий профилдерин жеткирүү шарты	АД31Т1
Натыйжалуу жылуулукка туруктуулук, м²·°C/Вт	0,61
Шамал жүгүнө туруктуулук, Па, класс (ГОСТ 31174)	А классы
Үн изоляциясы, дБ, класс (ГОСТ 31174)	В классы
ГОСТ 26602.2-99 боюнча аба өткөрүмдүүлүк, Па	А классы

Упаковка в картон	Характеристики упаковки
Описание	Асты көбүк блоктор менен жыгач поддон. Профилдер гофрленген картон барагы менен оролуп, ПП тасма менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Таңгак профилдерди көпүрчөкчү пленка менен ороп, логотиптик скотч менен бекитүү түрүндө жүргүзүлөт. Бир таңгактагы профилдердин салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
Описание	Бул профилдер ПЭ-пленка менен оролуп, байлоо жана жыгач кыскычтарга тийген жерлеринде гофрленген картон барактары колдонулган түрүндө болот. Жыгач кыскычтардагы жалпы жүктүн салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
Описание	Көпүрчөкчү пленка менен оролгон профилдердин пачкалары көбүкчөлөнгөн рамкадан жасалган палетке коюлуп, логотиптик скотч менен бекитилет

Кошумча сүрөттөмө печать

Терморазрыв системасында эң көп колдонулган конструкциялар – терезе жана эшик блоктору.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Конструкцияны орнотуу алдын ала даярдалган ачылууга жүргүзүлөт, ГОСТ 30971-2002 талаптарын милдеттүү түрдө сактоо менен, өзгөчө үч изоляциялык катмарды сактоо:
I — сырткы суу өткөрбөгөн, бууга өткөрүмдүү катмар;
II — борбордук жылуулук изоляциялык катмар;
III — ички бууга каршы изоляциялык катмар.

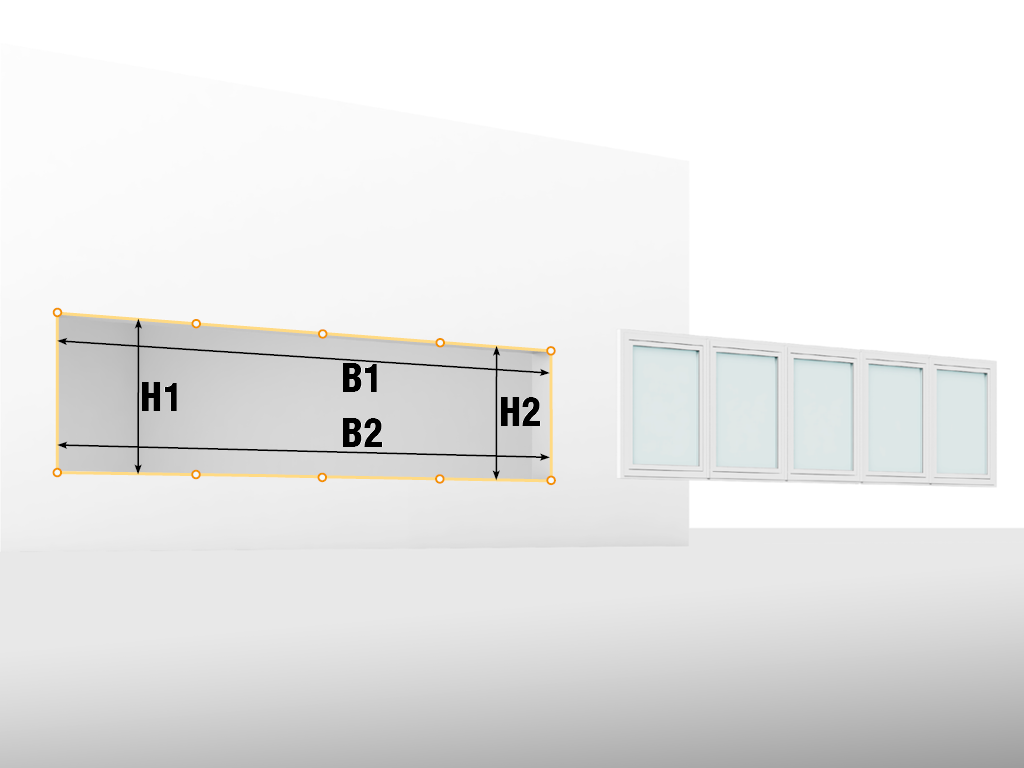

Ачылуу параметрлери:
Н1, Н2 – ачылуунун бийиктиги (полдон ачылуунун үстүнкү четине чейинки аралык);
В1, В2 – ачылуунун туурасы (сол четтен оң четке чейинки аралык).
Ачылууну туурасы жана бийиктиги боюнча өлчөө эң аз дегенде эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси алынат. Өлчөө учурунда төмөнкү параметрлерге да көңүл бурууга тийиш: ачылуунун беттери тегиз жана жылмакай болушу керек; полдун деңгээли ачылуунун узундугу боюнча 1 мге 1 ммден ашпашы керек.
Конструкцияларды сапаттуу орнотуу жана алардын келечектеги иштешин камсыз кылуу үчүн бөлмөнүн ачылуусун даярдоо зарыл. Ачылуунун тазалыгына төмөнкү талаптар коюлат:
Ачылуу тик бурчтук формада болушу керек.
Чектөө беттери тегиз жана жылмакай болушу, штукатурка калдыксыз жана жарыктарсыз болушу керек.
Полдун беттери тегиз, горизонталдуу, чыгып кеткен жана түшүп калган жерлерсиз болушу керек. Чектелген бузулуш – 1 ммге 1 мге чейин.
Вертикалдык жана горизонталдык беттер тегиз болушу керек, уруксат берилген бузулуш – 1 ммге 1 мге чейин.
Эгер ачылуулар көрсөтүлгөн талаптардан айырмаланса, өлчөмдү алуудан жана орнотууну баштоодон мурун бул айырмачылыктар жоюлушу керек.
Жогорку жана жагындагы дубал беттери бир планда болушу керек.
Ачылуунун чектелиши негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.

Документация

Паспорттор жана сертификаттар

Чиймелер

Алюминий эритмесинин стандартка ылайыктуу сертификаты

PDF

Резина буюмдарынын стандартка ылайыктуу сертификаты

PDF

Терморазрыв терезе-эшик системасынын каталогү

PDF

Терморазрыв терезе-эшик системасынын чертеждери

PDF

DWG

Терморазрыв терезе-эшик системасынын профилдери

PDF

DWG

Терморазрыв терезе-эшик системасынын профилдери

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга системанын комплектациясы үчүн жеткирүү күнүнөн тартып 5 жылдык кепилдик берилет, эгерде пайдалануунун шарттары сакталса.

Дизайн

Толтуруунун дизайны

Шыртыктын калыңдыгы 16 ммден 40 ммге чейин

Стандарттык түстөр

RAL 9003 (сигналдык ак)

RAL 9016 (транспорттук ак)

RAL 9006 (ак-алюминий)

RAL 7004 (сигналдык боз)

RAL 1014 (пил сүйөгү)

RAL 2004 (таза кызгылт сары)

RAL 3020 (транспорттук кызыл)

RAL 3005 (жашылдарга чалдыккан кызыл)

RAL 6018 (сары-жашыл)

RAL 6005 (жашыл мүк)

RAL 7016 (антрацит боз)

RAL 5005 (сигналдык көк)

RAL 8017 (шоколаддуу күрөң)

RAL 9005 (терең кара)

RAL 8014 (сепия күрөң)

Комплектация

Негизги конфигурация

Рама

Створка

Штапик тыгычы

Сырткы тыгыч

Борбордук контур тыгычы

Кургак бөлүк

Тыгыздоочу подкладка

Кошумча жабдуулар

Профильдеги көбүкчөлөнгөн киргизме конструкциянын жылуулук изоляциясын жакшыртууга мүмкүнчүлүк берет.

Импосттук бөлүк эшик капкагын бир нече бөлүккө бөлүүгө мүмкүнчүлүк берет.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Имараттын бийиктиги, м

4кө чейин

Курулманын туурасы, м

Кардардын тарабынан аныкталат, чектөөлөр жок

Тирөөчтөрдүн ортосундагы аралык, мм

1 200гө чейин

Дизайн

Термобирикме
Борбордук контур үчүн тыгыч
Жабуу тыгычы
Сырткы тыгыч
Штапик тыгычы
Шаффоф пакет
Штапик
Капкак
Чарчы

Стандарттуу дизайн чечимдери

Терезе блогу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	700дөн 2 400гө чейин
B, мм тешиктин туурасы	500дөн 1 600гө чейин

Эшик блогу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	1 000дөн 3 000гө чейин
B, мм тешиктин туурасы	500дөн 1 200гө чейин

Витраж

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	500дөн 4 000гө чейин
B, мм тешиктин туурасы	Чектөөсүз
B1, мм стеллаждардын кадамы	500дөн 1 200гө чейин

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Туурасы, мм	64	Рама профилдеринин туурасы
Туурасы, мм	72,5	Терезе капкагы профилдеринин туурасы
Толтуруунун калыңдыгы, мм	16—40
Узундугу, мм	6 200	Стоек жана ригельдердин стандарттык узундугу
Алюминий профилдерин жеткирүү шарты	АД31Т1
Натыйжалуу жылуулукка туруктуулук, м²·°C/Вт	0,61
Шамал жүгүнө туруктуулук, Па, класс (ГОСТ 31174)	А классы
Үн изоляциясы, дБ, класс (ГОСТ 31174)	В классы
ГОСТ 26602.2-99 боюнча аба өткөрүмдүүлүк, Па	А классы

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Асты көбүк блоктор менен жыгач поддон. Профилдер гофрленген картон барагы менен оролуп, ПП тасма менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Таңгак профилдерди көпүрчөкчү пленка менен ороп, логотиптик скотч менен бекитүү түрүндө жүргүзүлөт. Бир таңгактагы профилдердин салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
Описание	Бул профилдер ПЭ-пленка менен оролуп, байлоо жана жыгач кыскычтарга тийген жерлеринде гофрленген картон барактары колдонулган түрүндө болот. Жыгач кыскычтардагы жалпы жүктүн салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
Описание	Көпүрчөкчү пленка менен оролгон профилдердин пачкалары көбүкчөлөнгөн рамкадан жасалган палетке коюлуп, логотиптик скотч менен бекитилет

Кошумча сүрөттөмө

Терморазрыв системасында эң көп колдонулган конструкциялар – терезе жана эшик блоктору.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Ачылуу параметрлери:
Н1, Н2 – ачылуунун бийиктиги (полдон ачылуунун үстүнкү четине чейинки аралык);
В1, В2 – ачылуунун туурасы (сол четтен оң четке чейинки аралык).
Ачылууну туурасы жана бийиктиги боюнча өлчөө эң аз дегенде эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси алынат. Өлчөө учурунда төмөнкү параметрлерге да көңүл бурууга тийиш: ачылуунун беттери тегиз жана жылмакай болушу керек; полдун деңгээли ачылуунун узундугу боюнча 1 мге 1 ммден ашпашы керек.
Конструкцияларды сапаттуу орнотуу жана алардын келечектеги иштешин камсыз кылуу үчүн бөлмөнүн ачылуусун даярдоо зарыл. Ачылуунун тазалыгына төмөнкү талаптар коюлат:
Ачылуу тик бурчтук формада болушу керек.
Чектөө беттери тегиз жана жылмакай болушу, штукатурка калдыксыз жана жарыктарсыз болушу керек.
Полдун беттери тегиз, горизонталдуу, чыгып кеткен жана түшүп калган жерлерсиз болушу керек. Чектелген бузулуш – 1 ммге 1 мге чейин.
Вертикалдык жана горизонталдык беттер тегиз болушу керек, уруксат берилген бузулуш – 1 ммге 1 мге чейин.
Эгер ачылуулар көрсөтүлгөн талаптардан айырмаланса, өлчөмдү алуудан жана орнотууну баштоодон мурун бул айырмачылыктар жоюлушу керек.
Жогорку жана жагындагы дубал беттери бир планда болушу керек.
Ачылуунун чектелиши негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.
