DoorHan өнөр жайлык бүктөлүүчү, жылып ачылуучу жана ачылуучу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Эшиктер өндүрүштүк жана тармактык жайларда орнотуу үчүн каралган, чоң өлчөмдөгү проёмдорду жаап коюу керек болгондо (кеңдиги 30 000 мм чейин, бийиктиги 10 000 мм чейин): кампаларда жана гараж комплекстеринде, автоунаа деполорунда, учактар үчүн ангаларда, авто салоондордо жана башка жерлерде колдонууга ылайыкталган.

Колдонуу чөйрөсү:

Кампа жана логистикалык комплекстер

Кампа жайлары, логистикалык терминалдар, жүктөө жана түшүрүү аймактары, температуралык аймактар, өнөр жайлык бүктөлүүчү эшиктери бар таратуу борборлору.

Чоң жана чакан авиация ангары

Жеке жана коммерциялык авиациянын ангары, техниканы тейлөө, сактоо жана ремонттоо аймактары, атайын техника кирүү жолдору — төмөнкү багыттоочусу бар ангардын бүктөлүүчү эшиктери.

Өндүрүш ишканалары

Салмактуу жана жеңил өнөр жай ишканаларынын цехтери, чийки заттарды жүктөө, продукцияны түшүрүү, өндүрүш жайларын аймакташтыруу — бүктөлүүчү өнөр жай эшиктери “ачык ачкыч” (под ключ).

Ири фермердик чарбалар жана агроишканалар

Айыл чарба техникаларынын кирүү жолдору, дан сактоочу жайлар, жер семирткичтер кампалары, продукцияны кайра иштетүү аймактары — агроөнөр жай комплекстери үчүн эшиктер.

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөө

Жылуулукты сактоочу сэндвич-панелдер жана атайын тыгыздоочу системалары проёмдун максималдуу герметизациясын камсыздайт.

Жумушчу мейкиндикти үнөмдөө

Эшиктерди орнотуу имараттын ичинде да, сыртына да мүмкүн, бул ички мейкиндикти олуттуу үнөмдөөгө шарт түзөт.

Шамалдык жүктөөлөргө туруктуулук

Төмөнкү багыттоочунун болушу эшиктерди жогорку шамалдык жүктөөлөр бар объекттерге орнотууга жана кең проёмдорду жабууга мүмкүндүк берет.

Жумшак жана туруктуу иштөө

Эки подшипник менен жабдылган эшик капталдарынын бурамалары эшиктин жумшак кыймылын жана ишенимдүү иштешин камсыздайт.

Энергияны үнөмдөө

Жумушчу мейкиндикти үнөмдөө

Эшиктерди орнотуу имараттын ичинде да, сыртына да мүмкүн, бул ички мейкиндикти олуттуу үнөмдөөгө шарт түзөт.

Шамалдык жүктөөлөргө туруктуулук

Жумшак жана туруктуу иштөө

Дизайн

Сэндвич-панелдин беттиги

Түсү

Тегиз

RAL 9003 (ак, стандарттуу)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бургундия)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL картасына ылайык стандарттуу эмес түс

Комплектация

Негизги конфигурация

Кошумча жабдуулар

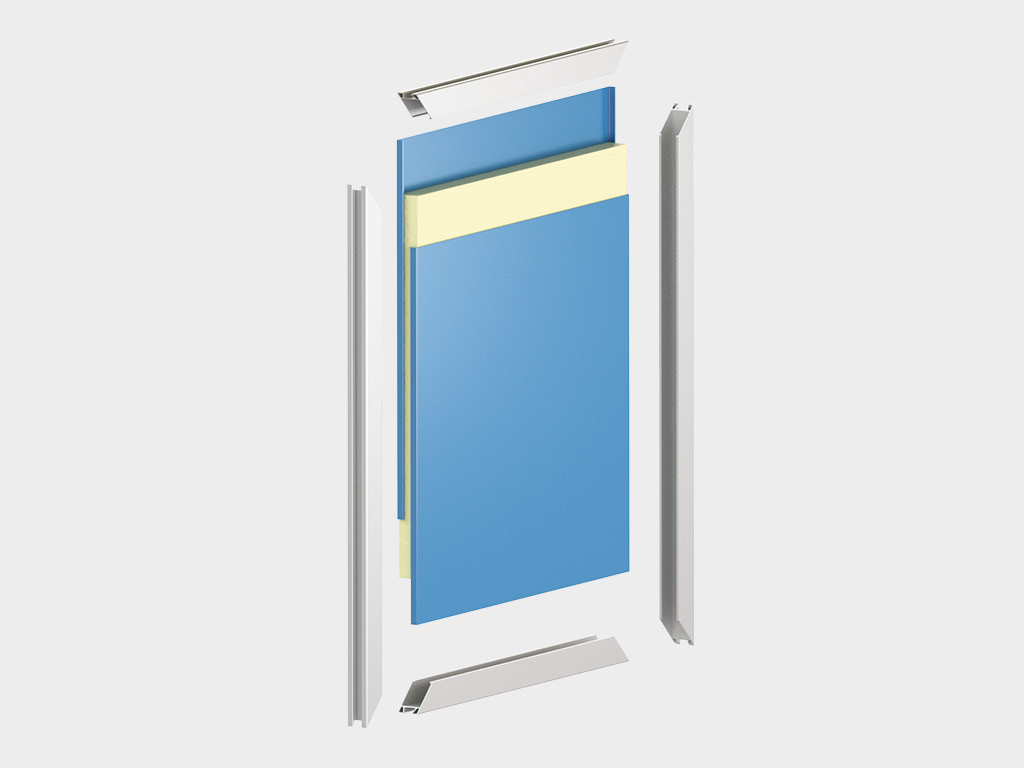

Двери, жогорку сапаттагы болот сэндвич панелдеринен, белдеми, роликтерден жана резина пломбаланган тығындардан чогулган.

Ворота астындагы щеткалык тыгын ачылышты жабуу үчүн колдонулат.

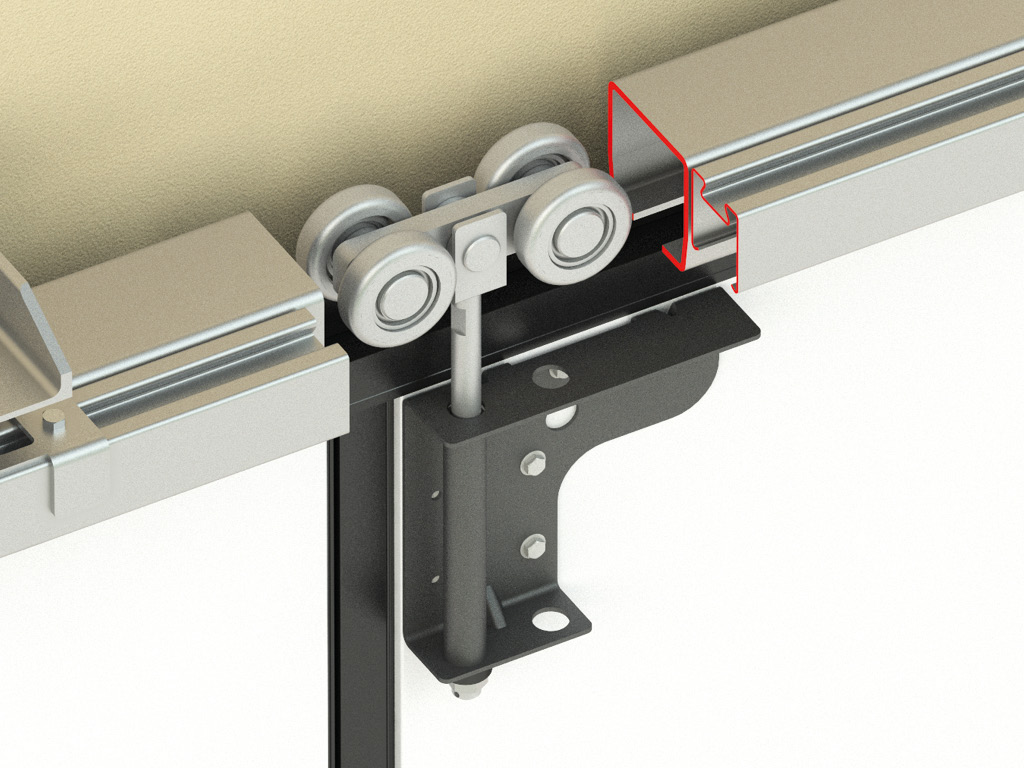

Жогорку сапаттагы болоттон жасалган роликтүү колдоо, эскирүүгө аз таасир этет, бул ворота эксплуатациясынын ишенимдүүлүгүн жогорулатат.

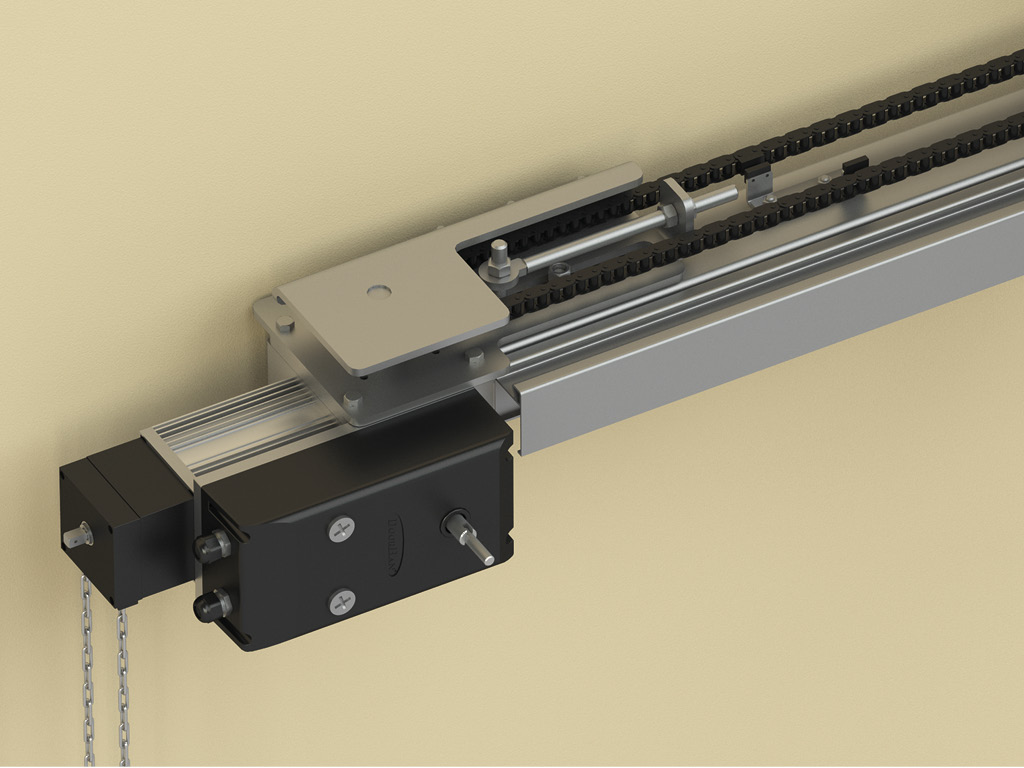

Жүргүзгүчтү бекитүүчү кронштейн чынжырдын чыңдалышын жөндөөгө мүмкүндүк берет.

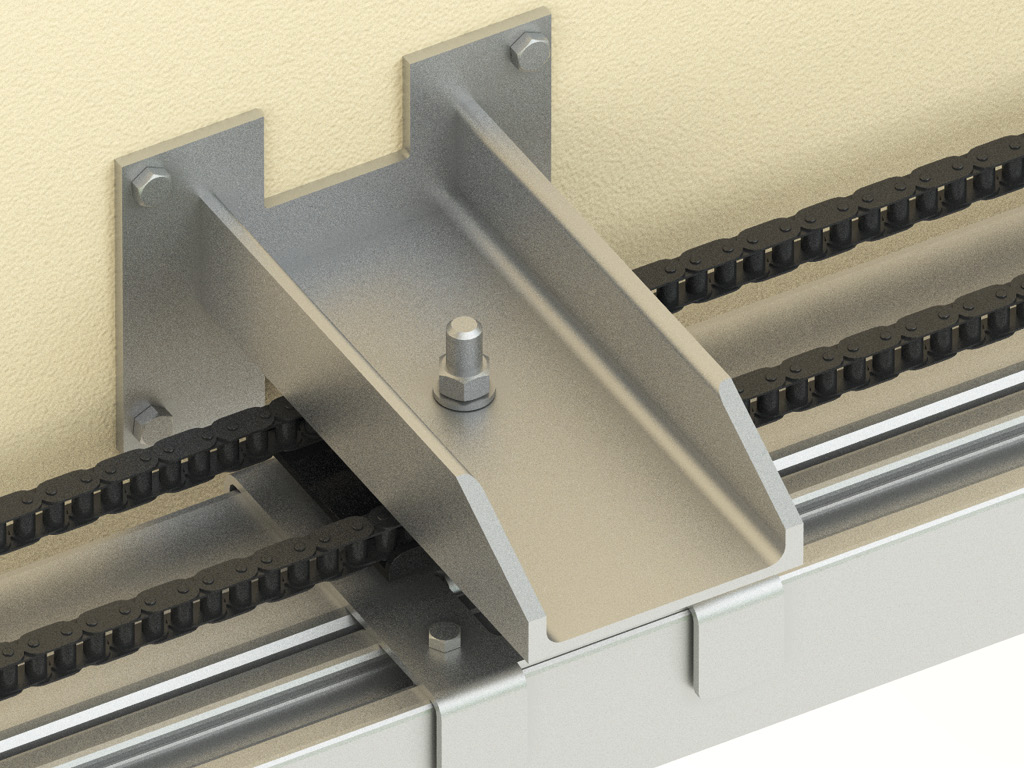

Кабылданган кронштейн күчөтүлгөн балки бекитүү чоң жүккө чыдай алат.

Ворота панелдери ортосундагы белдеми менен компакттуу пачкага орнотулат. Пачканын тегерегине пенопласттык бурчтар орнотулат. Андан кийин пачка көп кабаттуу пленка менен оролуп, камалып калат. Полотно жана багыттоочу рейкалар жыгачтан жасалган обрешеткалар менен чектелет.

Алюминий рамкасы бар калитка. Рамканың стандарттык түсү – RAL 9005 (көрүнбөгөн).

Алюминий рамкасы бар терезе, 3 мм калыңдыгында тунук поликарбонат менен толтурулган. Рамканың стандарттык түсү – RAL 9005 (көрүнбөгөн).

Вентиляциялык решетка. Стандарттык түсү – RAL 9003 (ак).

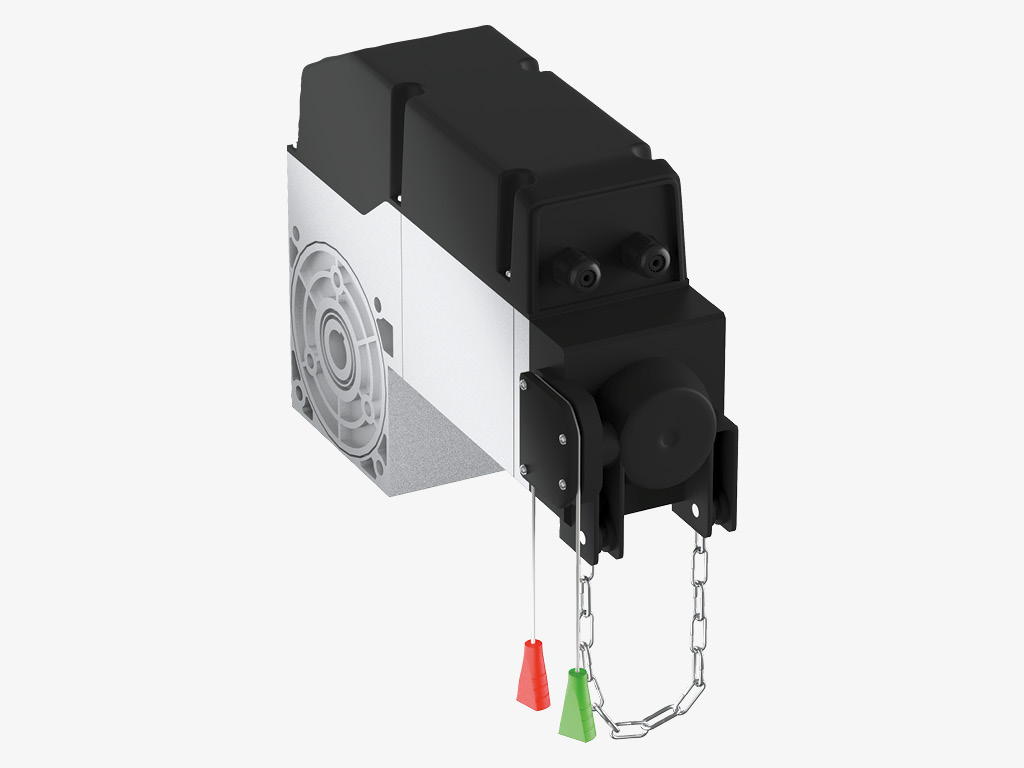

SHAFT-120 же SHAFT-200 жүргүзгүч. Ачылыштын аянтына жараша тандалат.

Фотоклеткасыз коопсуздук сенсору PHOTOCELL-PRO, инфракызыл жиберүүчү жана кабыл алуучу аппараттан турган, асимметриялык ачылыштар үчүн бурулуштук платасы менен.

Башкаруу блогуна башкаруу буйругун берүү үчүн ачкычты айлантуу менен KEYSWITCH-N ачкыч-кнопкасы.

Ворота кыймылы жөнүндө билдирүү үчүн сигнал берүүчү светодиоддук лампа LAMP-PRO, антеннасы менен.

Ворота кыймылы жөнүндө үн менен билдирүү үчүн сирена SIRENA.

TRANSMITTER 4-PRO-BLACK пульты, төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

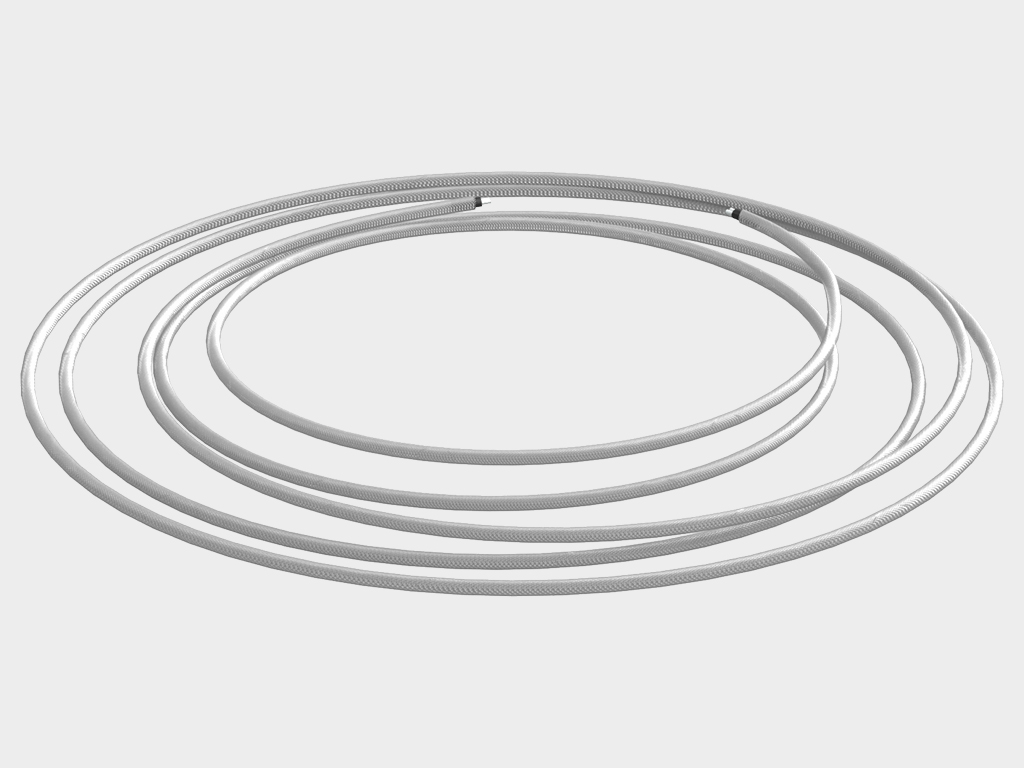

Төмөнкү багыттоочу рейканы жылытуу үчүн кабель.

Техникалык мүнөздөмөлөр

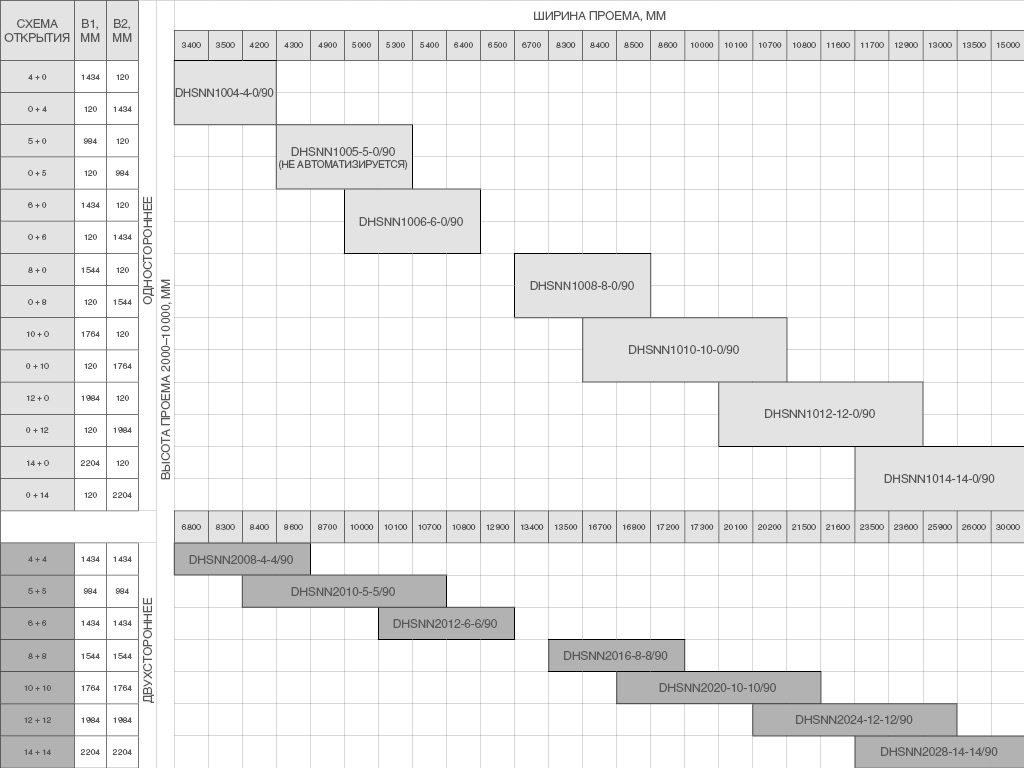

Өлчөм диаграммасы

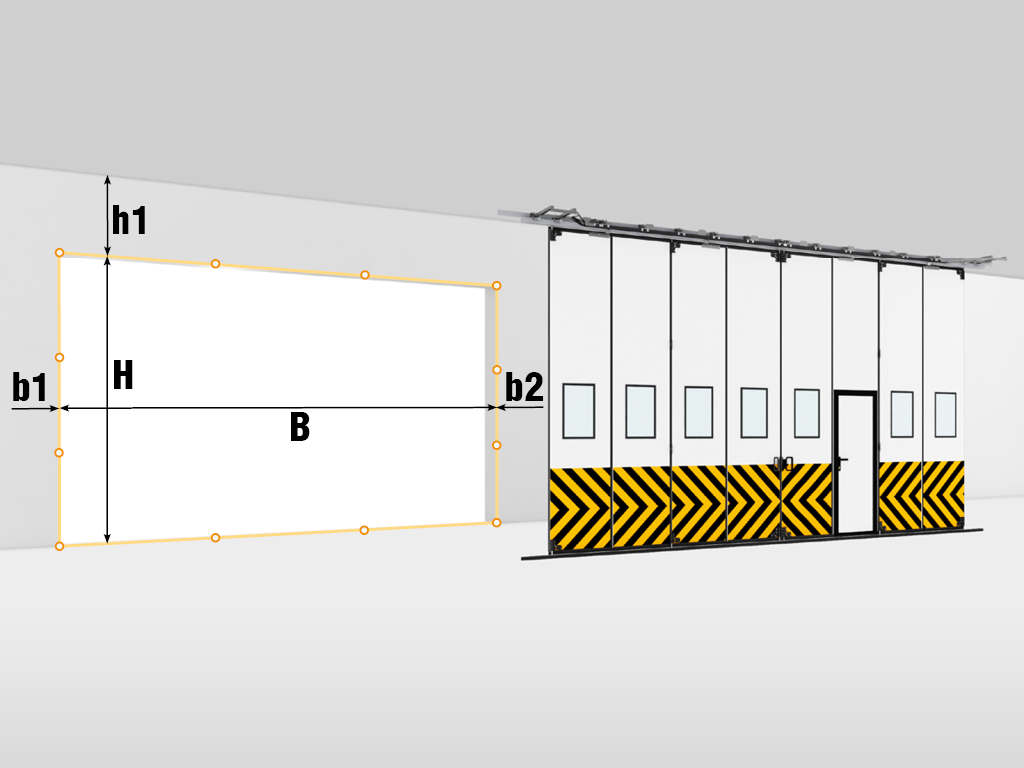

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу туурасы, мм

3 400–30 000

Ачылуу бийиктиги, мм

2 000–10 000

Линтель, мм

350дөн баштап

Дубалдар, мм

120дан (ачуу үлгүсүнө жараша)

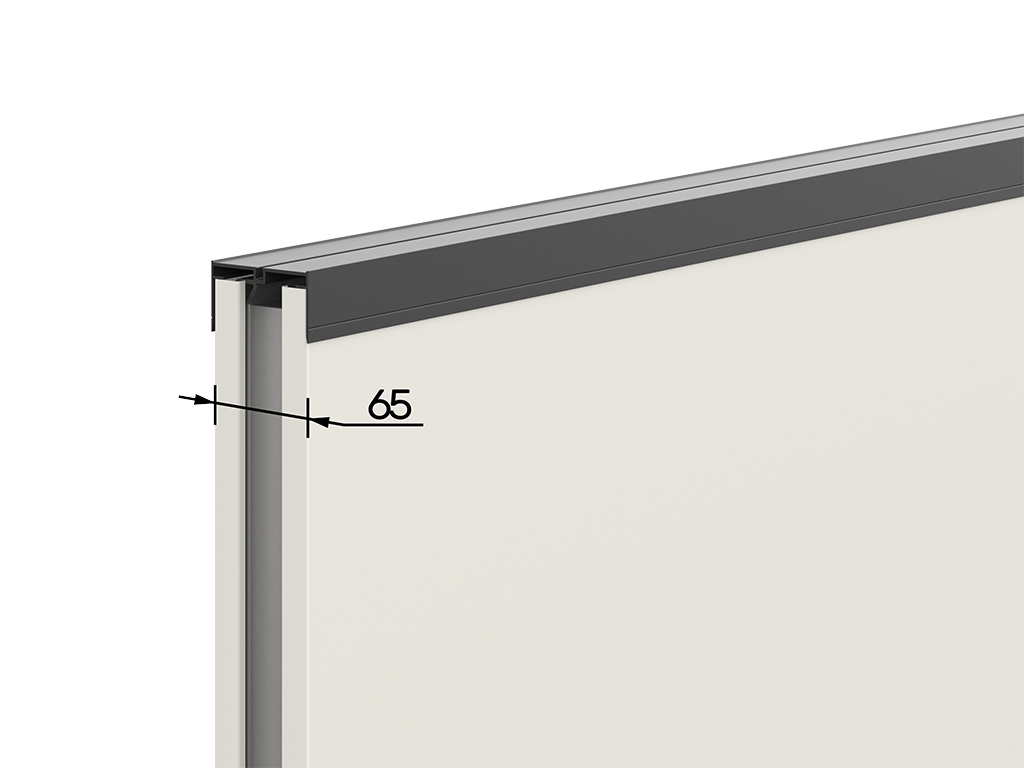

Панелдин калыңдыгы, мм

55 (ачуу бийиктиги 2–8 м), 65 (ачуу бийиктиги 8–10 м үчүн)

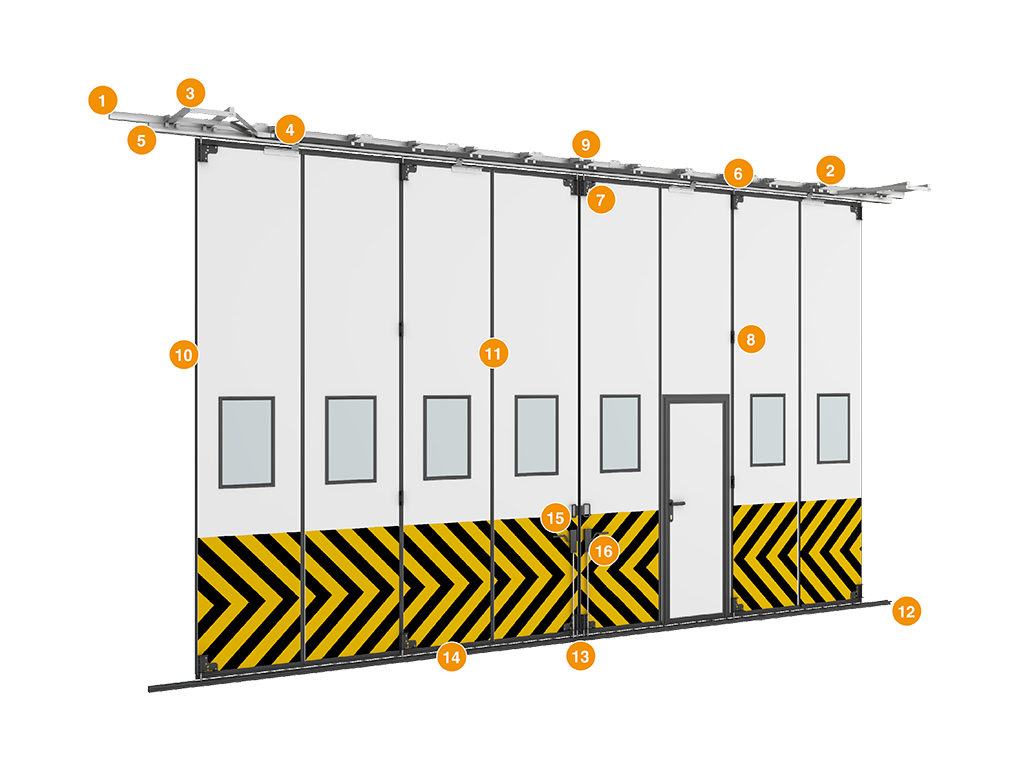

Приводду чыңдоочу кронштейн
Дубалга бекитүүчү кронштейн
Чыгаруучу система (отклоняющая система) с раскосами
Жогорку багыттоочу ролик
Көтерүүчү болот брусу
Орнотула турган ролик опорасы (регулируемая)
Ролик опорасын бекитүүчү кронштейн
Бурчтук (петля)
Эшик каптасын чынжырга бекитүүчү кронштейн
Учтук резина тыгыздагыч (концевой уплотнитель)
Тиштүү резина тыгыздагыч (шиповой уплотнитель)
Төмөнкү багыттоочу профиль
Төмөнкү ролик
Щетка түрүндөгү тыгыздагыч
Болоттон жасалган тутка
Вертикалдык ригельдик бекиткич (задвижка)

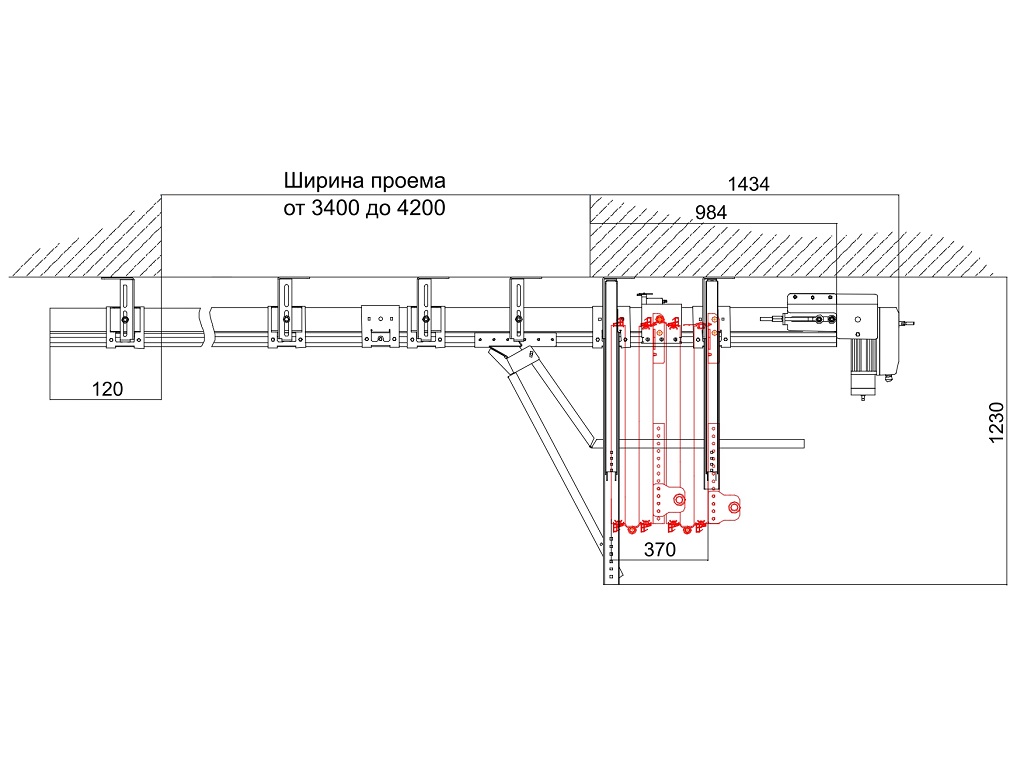

Ачылуу схемасы 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	3 400–4 200
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

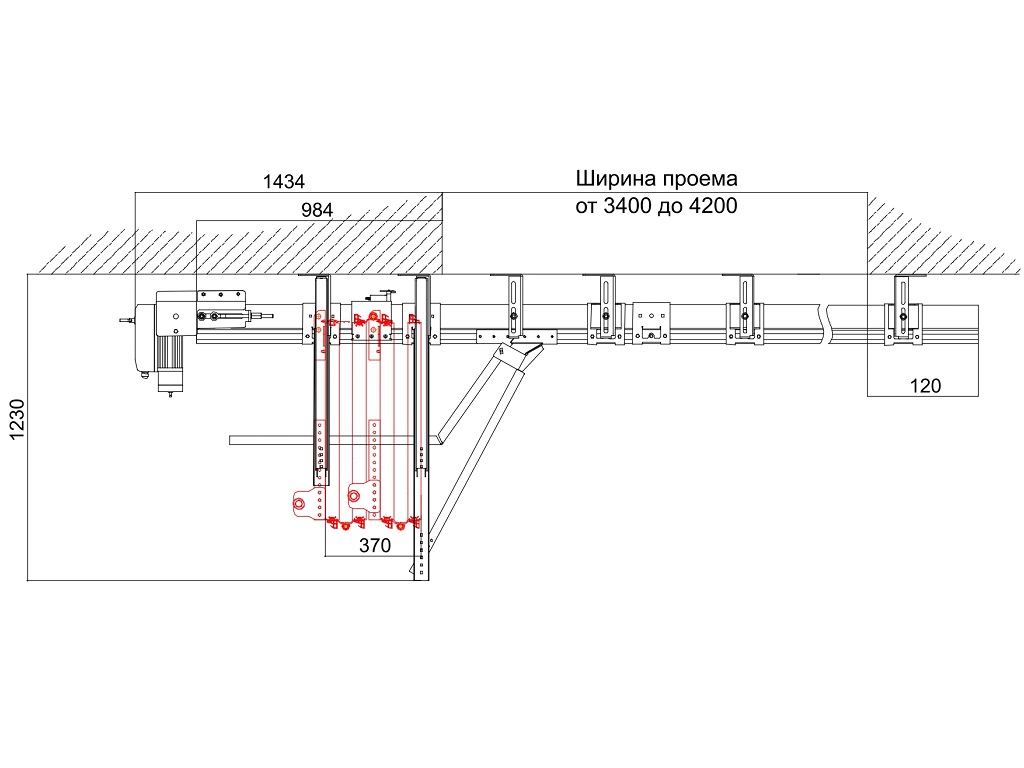

Ачылуу схемасы 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	3 400–4 200
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	120

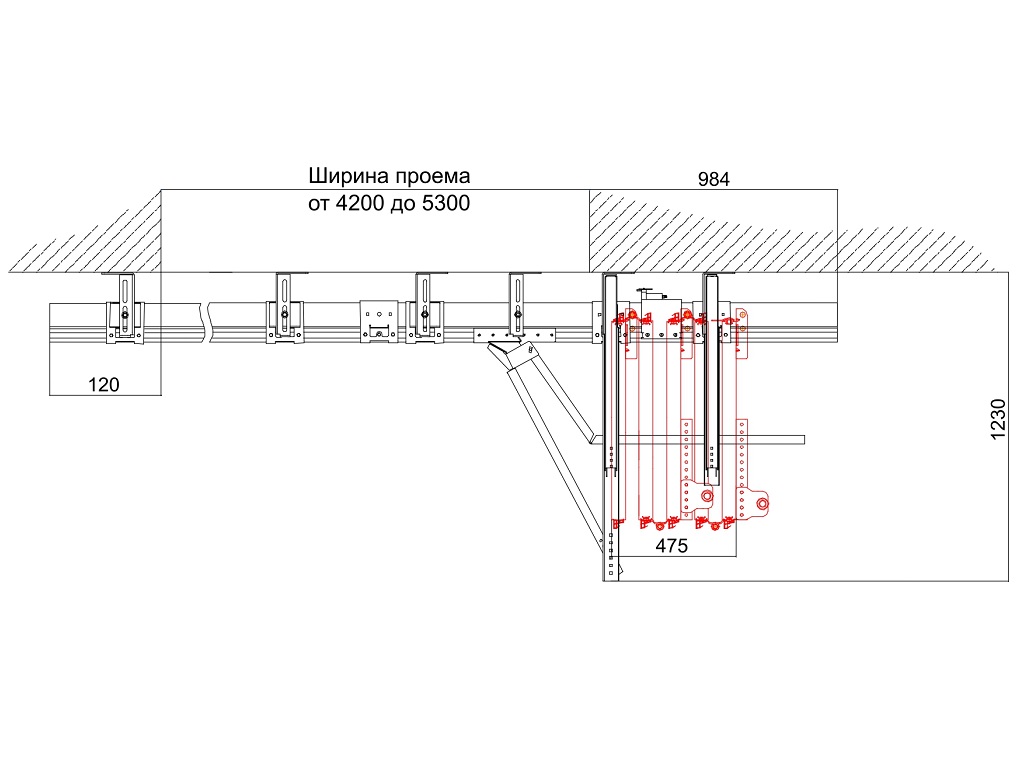

Ачылуу схемасы 0 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	4 200–5 300
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984

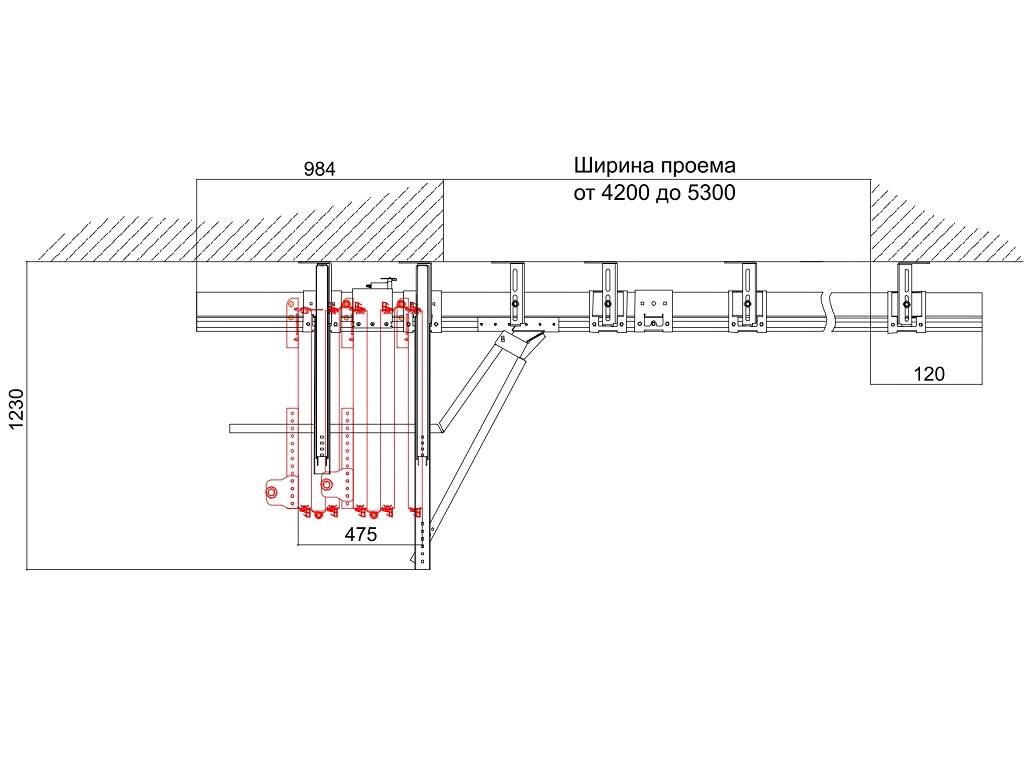

Ачылуу схемасы 5 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	4 200–5 300
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984
b2, мм Оң дубал	120

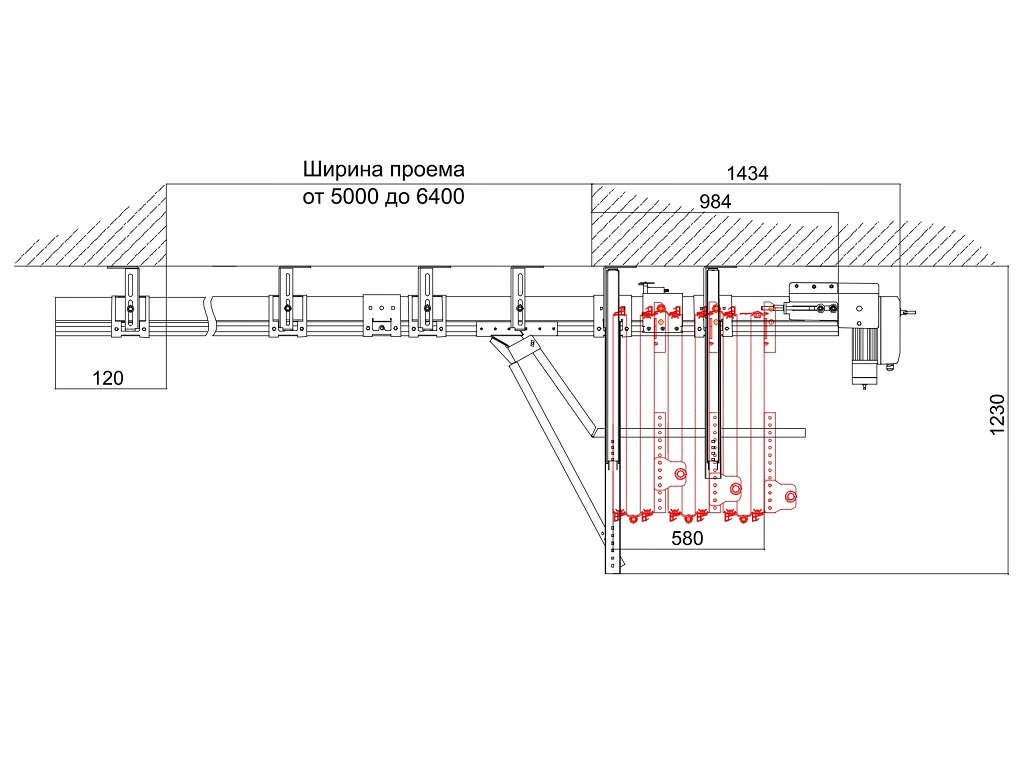

Ачылуу схемасы 0 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	5 000–6 400
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

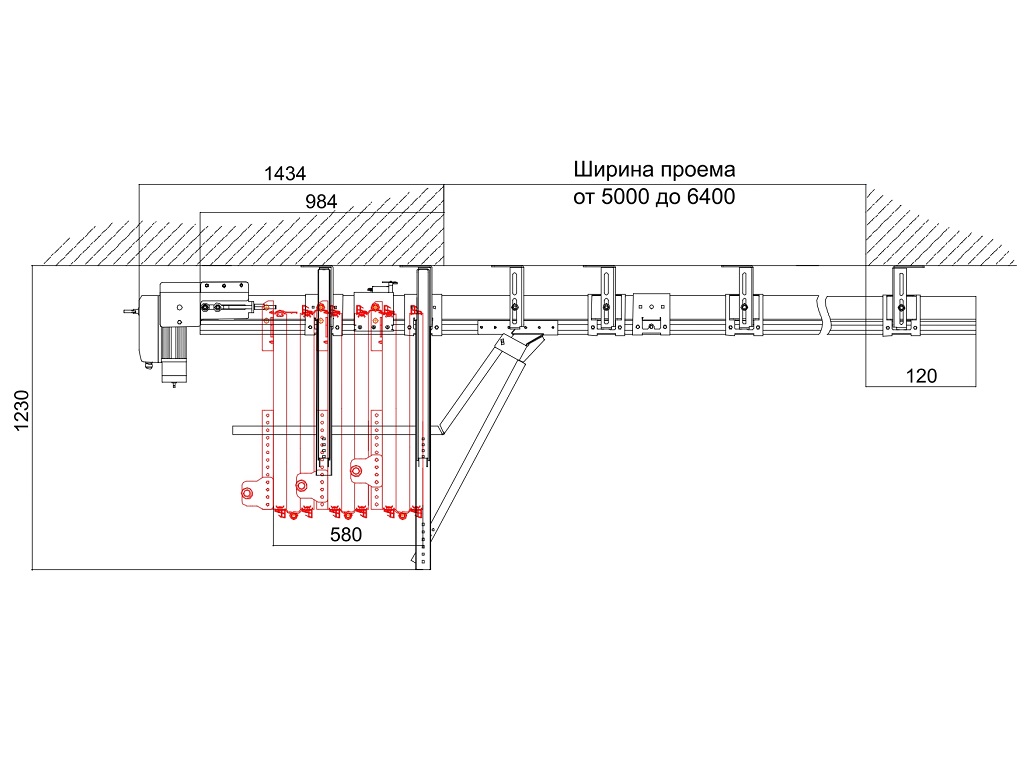

Ачылуу схемасы 6 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	5 000–6 400
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	120

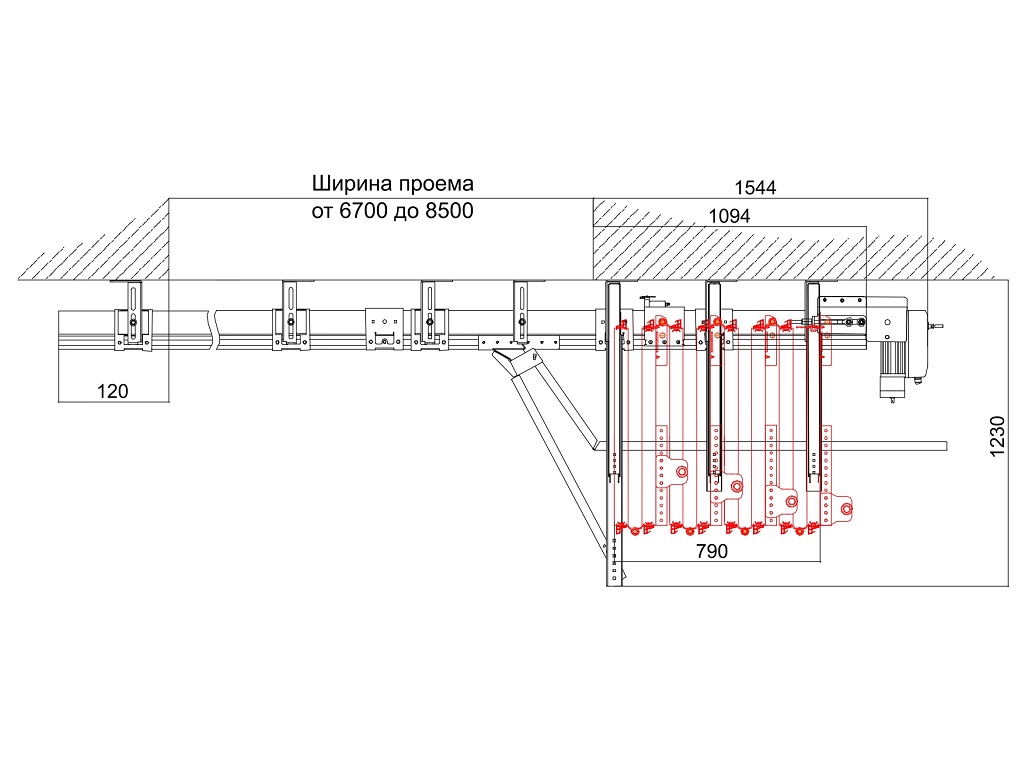

Ачылуу схемасы 0 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 700–8 500
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 094 (кыймылдаткычсыз), 1 544 (кыймылдаткыч менен)

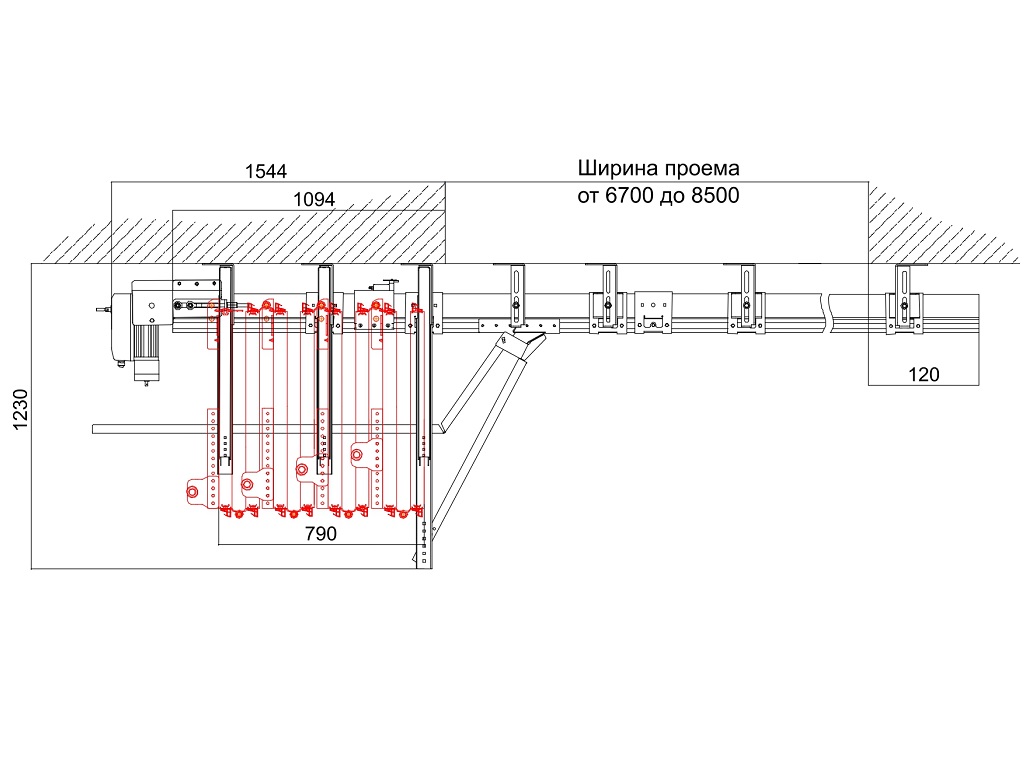

Ачылуу схемасы 8 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 700–8 500
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 094 (кыймылдаткычсыз), 1 544 (кыймылдаткыч менен)
b2, мм Оң дубал	120

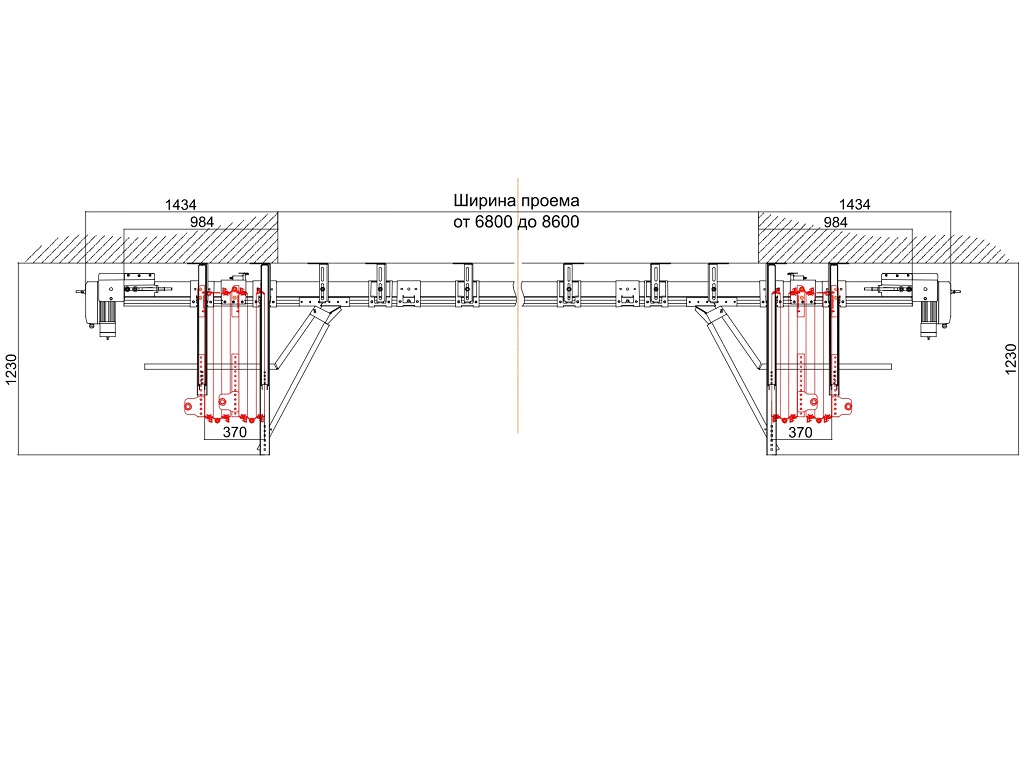

Ачылуу схемасы 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 800–8 600
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

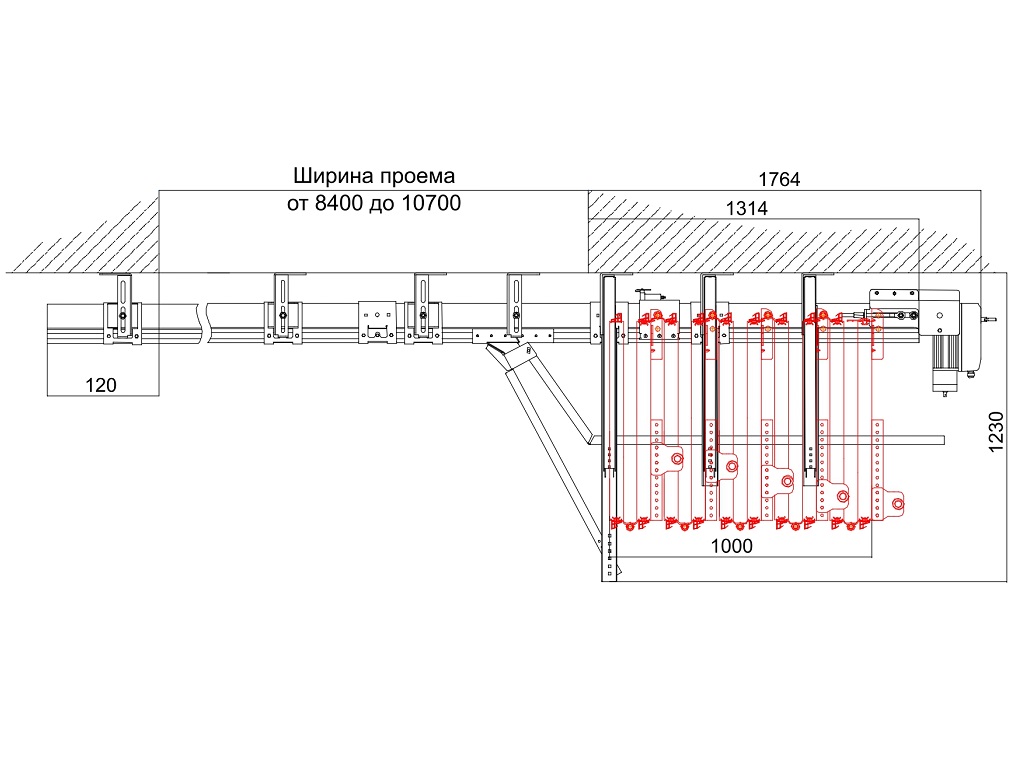

Ачылуу схемасы 0 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 314 (кыймылдаткычсыз), 1 764 (кыймылдаткыч менен)

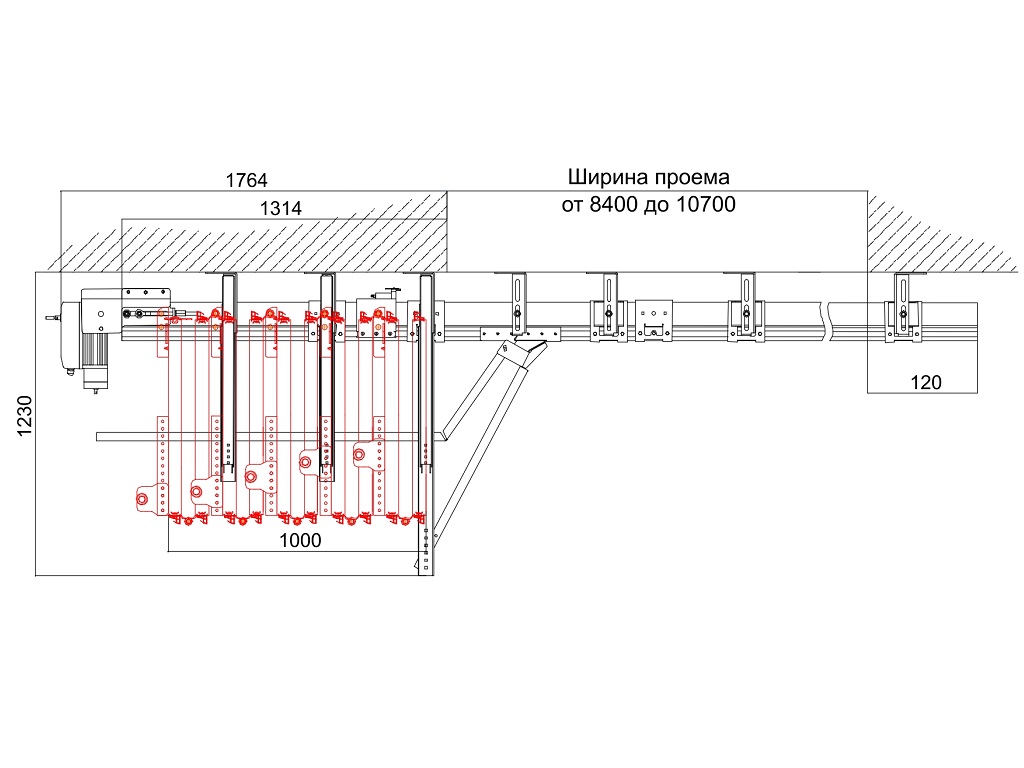

Ачылуу схемасы 10 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 314 (кыймылдаткычсыз), 1 764 (кыймылдаткыч менен)
b2, мм Оң дубал	120

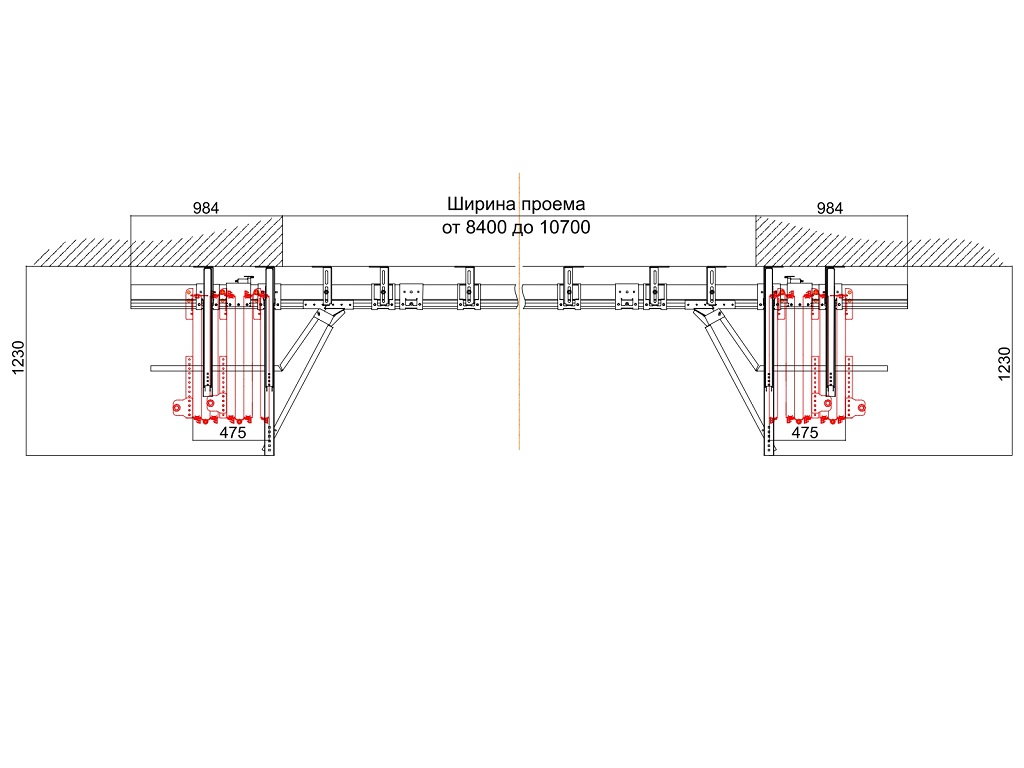

Ачылуу схемасы 5 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984
b2, мм Оң дубал	984

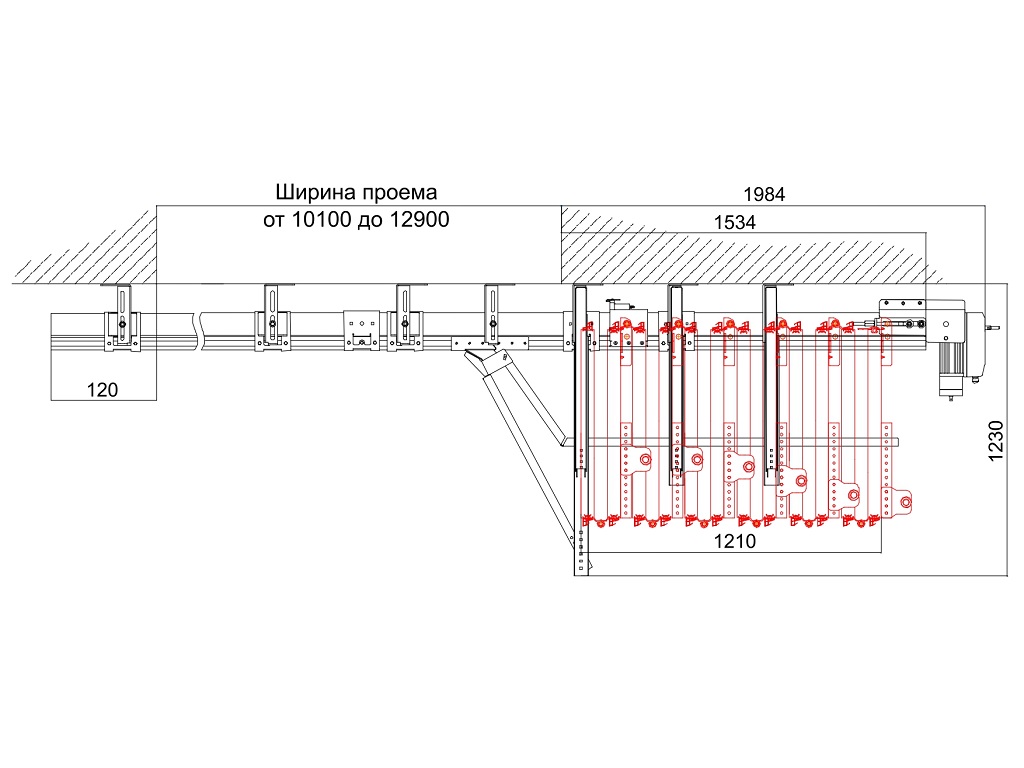

Ачылуу схемасы 0 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 534 (кыймылдаткычсыз), 1 984 (кыймылдаткыч менен)

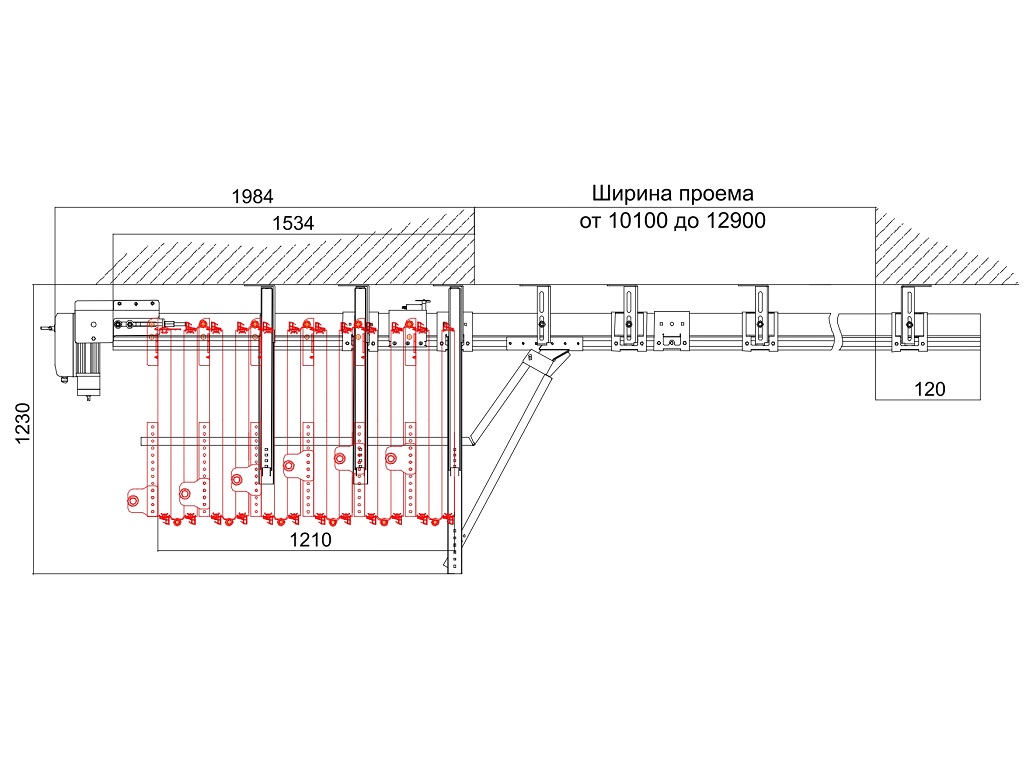

Ачылуу схемасы 12 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 534 (кыймылдаткычсыз), 1 984 (кыймылдаткыч менен)
b2, мм Оң дубал	120

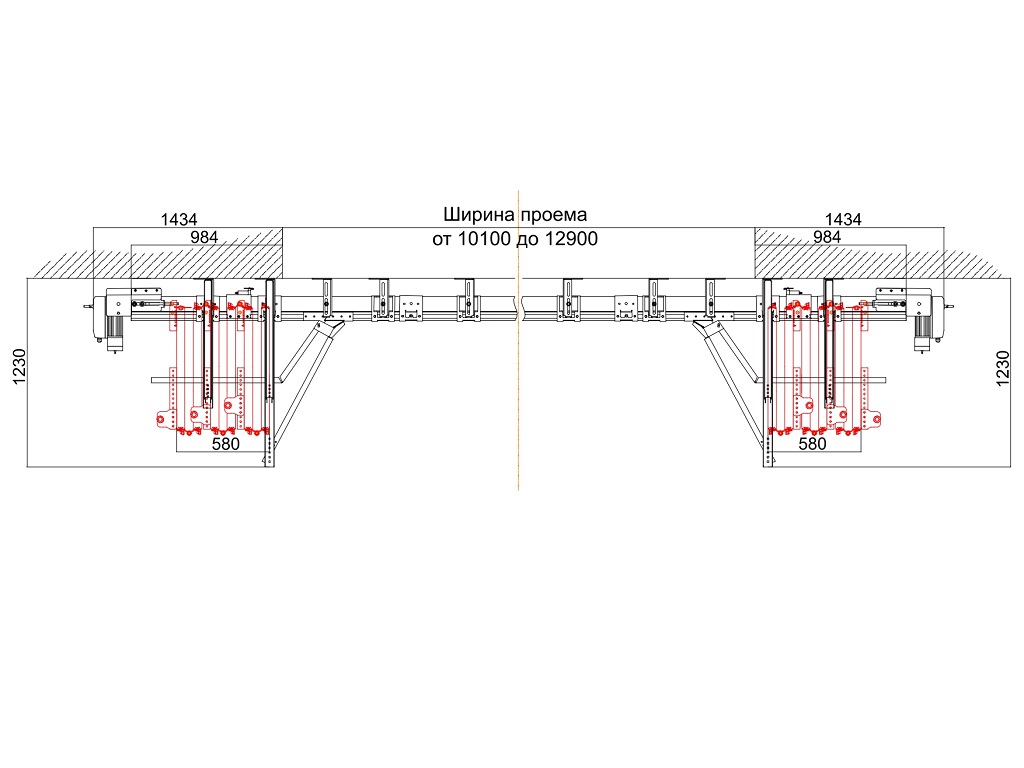

Ачылуу схемасы 6 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

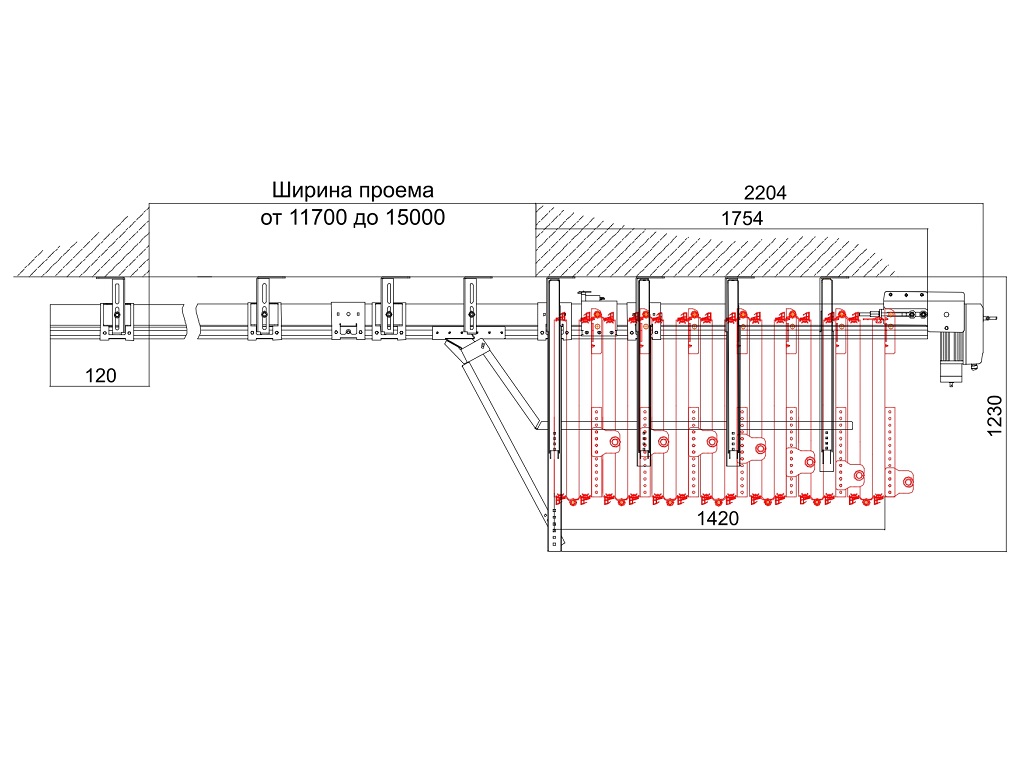

Ачылуу схемасы 0 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	11 700–15 000
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 754 (кыймылдаткычсыз), 2 204 (кыймылдаткыч менен)

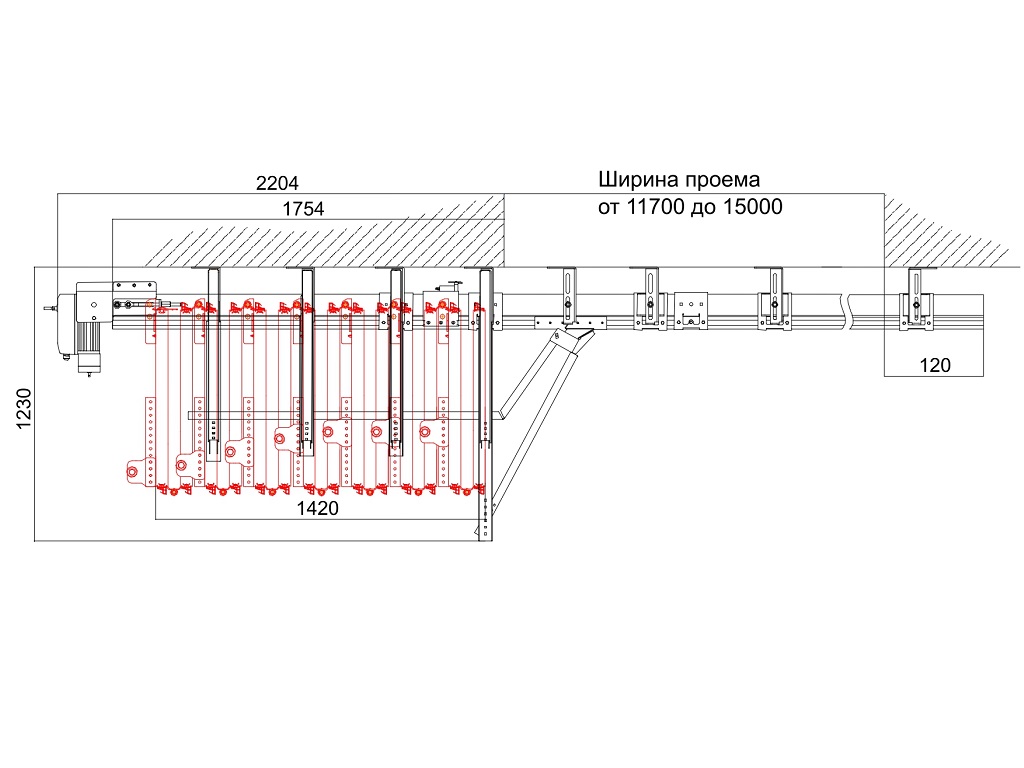

Ачылуу схемасы 14 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	11 700–15 000
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 754 (кыймылдаткычсыз), 2 204 (кыймылдаткыч менен)
b2, мм Оң дубал	120

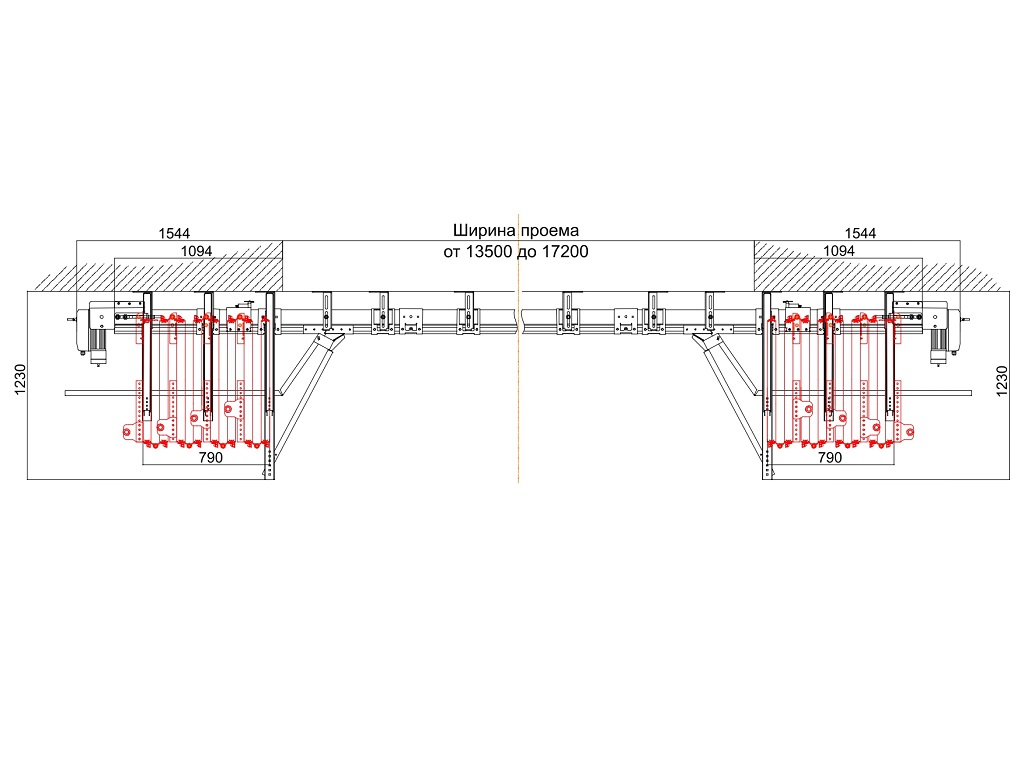

Ачылуу схемасы 8 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	13 500–17 200
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 094 (жүргүзгүчсүз), 1 544 (жүргүзгүч менен)
b2, мм Оң дубал	1 094 (жүргүзгүчсүз), 1 544 (жүргүзгүч менен)

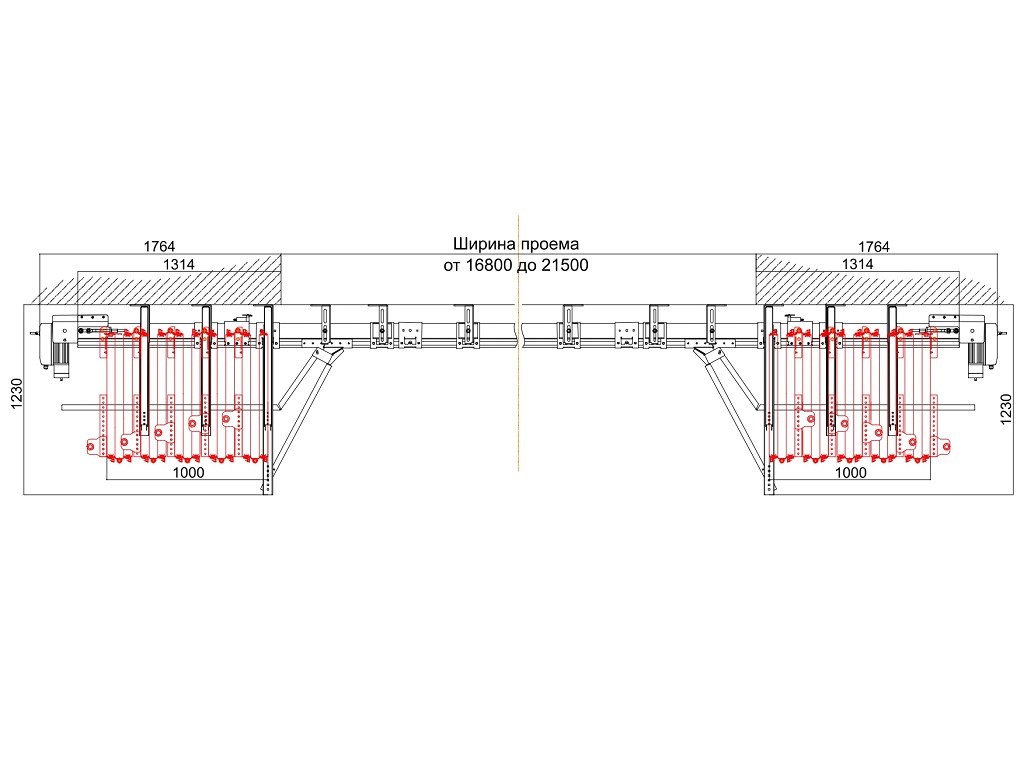

Ачытуу схемасы 10 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	16 800–21 500
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 314 (жүргүзгүчсүз), 1 764 (жүргүзгүч менен)
b2, мм Оң дубал	1 314 (жүргүзгүчсүз), 1 764 (жүргүзгүч менен)

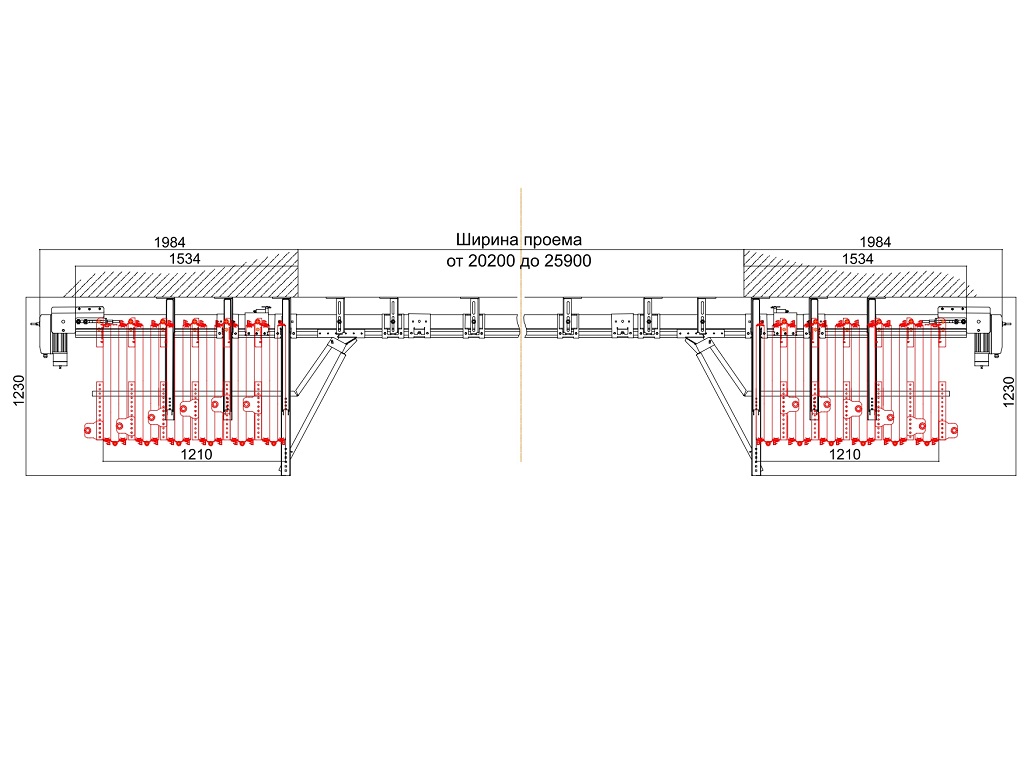

Ачытуу схемасы 12 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	20 200–25 900
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 534 (жүргүзгүчсүз), 1 984 (жүргүзгүч менен)
b2, мм Оң дубал	1 534 (жүргүзгүчсүз), 1 984 (жүргүзгүч менен)

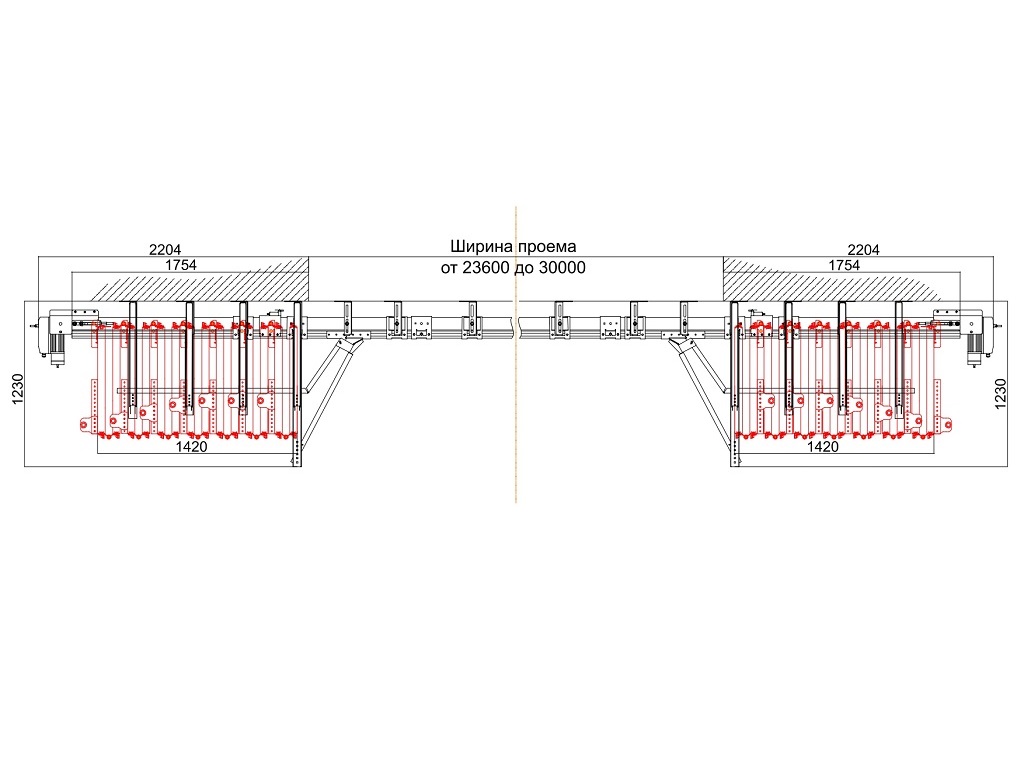

Ачытуу схемасы 14 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	23 600–30 000
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 754 (жүргүзгүчсүз), 2 204 (жүргүзгүч менен)
b2, мм Оң дубал	1 754 (жүргүзгүчсүз), 2 204 (жүргүзгүч менен)

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г классы)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	Сэндвич панелинин калыңдыгы 55 мм болгондо
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000	Минималдуу циклдардын саны, кайсы учурда өндүрүүчү кандайдыр бир бөлүктү алмаштырууга муктаждык жок экендигин кепилдик берет.
Дарбаза капкагынын салмагы, кг/м²	25	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа горючести по ГОСТ 30244-94	Г2 (ортосунан күйүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа воспламеняемости по ГОСТ 30402-96	В2 (ортосунан күйгүзүлүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо

1. Складдык ворота төмөнкү багыттоочу рейка менен иштөөдө ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн аларды ар дайым техникалык текшерүү жана тейлөө жүргүзүү сунушталат.

2. Вороталарды кол менен ачууну жана жабууну гана колдонуучу тутка аркылуу аткарыңыз.

3. Вороталарга сокку урбаңыз жана алардын эркин ачылышына жана жабылышына тоскоол болбоңуз.

4. Багыттоочу рейка жана роликтерди булганууга жол бербеңиз.

5. Вороталарды ачып же жапканда ачыктуукта болууга тыюу салынат, жаракат алуу коркунучун алдын алуу үчүн.

6. Вороталарды ачып же жапканда ачыктуукта бөгөт коюучу буюмдар болбошу керектигин текшериңиз.

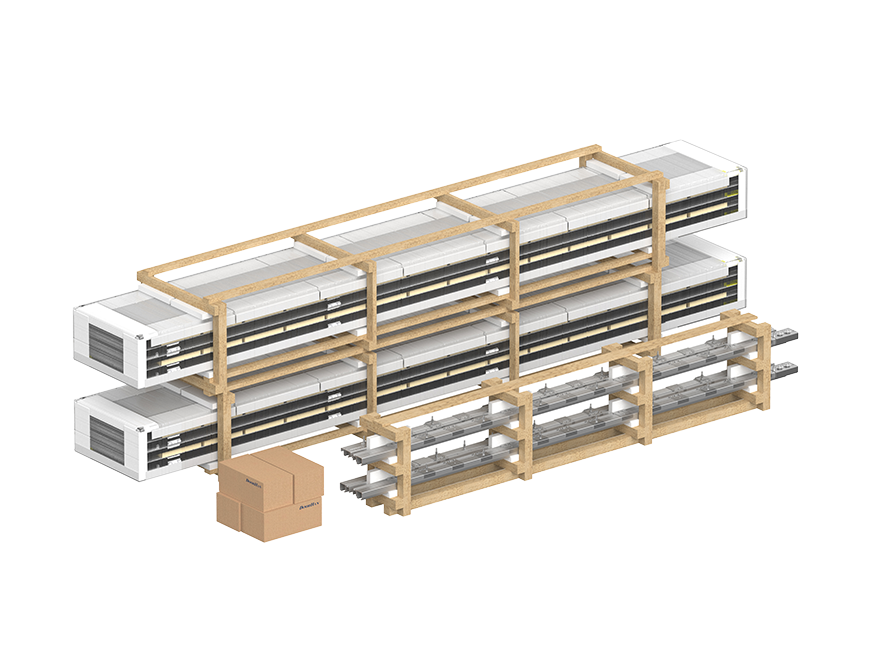

Упаковка в дерево	Характеристики упаковки
Состав	Көп кабаттуу пленка, пенопласт, жыгач поддон, жыгач брусоктор
Длина, мм	Упаковканың узундугу сэндвич панелдеринин узундугуна жараша болот
Ширина, мм	Упаковканын туурасы сэндвич панелдеринин туурасына + 150 мм түзөт
Высота, мм	Упаковканын бийиктиги сэндвич панелдеринин санынан көз каранды

Кошумча сүрөттөмө печать

DoorHan концерни ворота жүктөө үчүн гидравликалык көтөрүүчү кран же вилочный кармоочу менен жүк ташуучу транспортко жүктөйт, анын бийиктиги кеминде 2 м болушу керек. Сатып алуучу же орнотуучу тарап упакованган вороталарды жылдыруу үчүн ошол эле жабдууларды камсыз кылышы керек. Вилка жыгач поддонду, аны өндүрүүчү берген, астынан кирип, экинчи жагынан чыгып турушу керек. Кран же башка жүк көтөрүүчү каражат колдонулганда, тиешелүү жүк көтөрүмдүүлүгүнө ээ трос же тросдук аркан колдонуу сунушталат.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

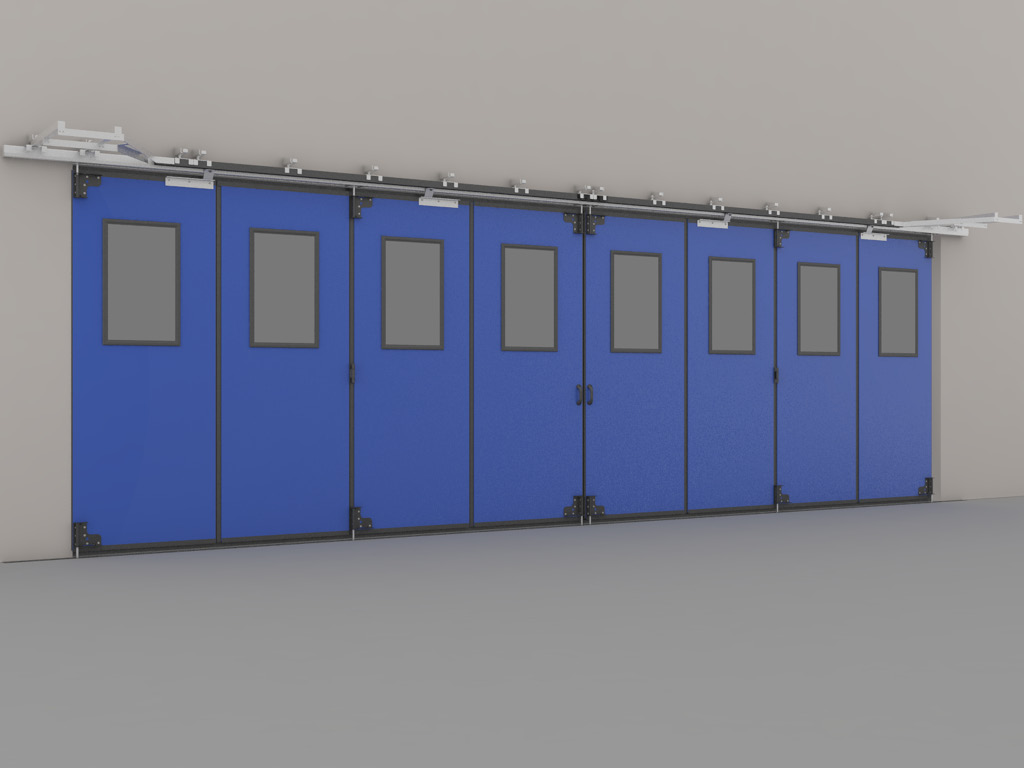

Ачыктык мүнөздөмөлөрү мүмкүнчүлүк берген учурда, монтаж дубалдын ички бетине жасалуу сунушталат. Бул учурда кыймылдаткыч механизми жана багыттагычтар толук корголуп, башка адамдар үчүн жеткиликсиз болот.

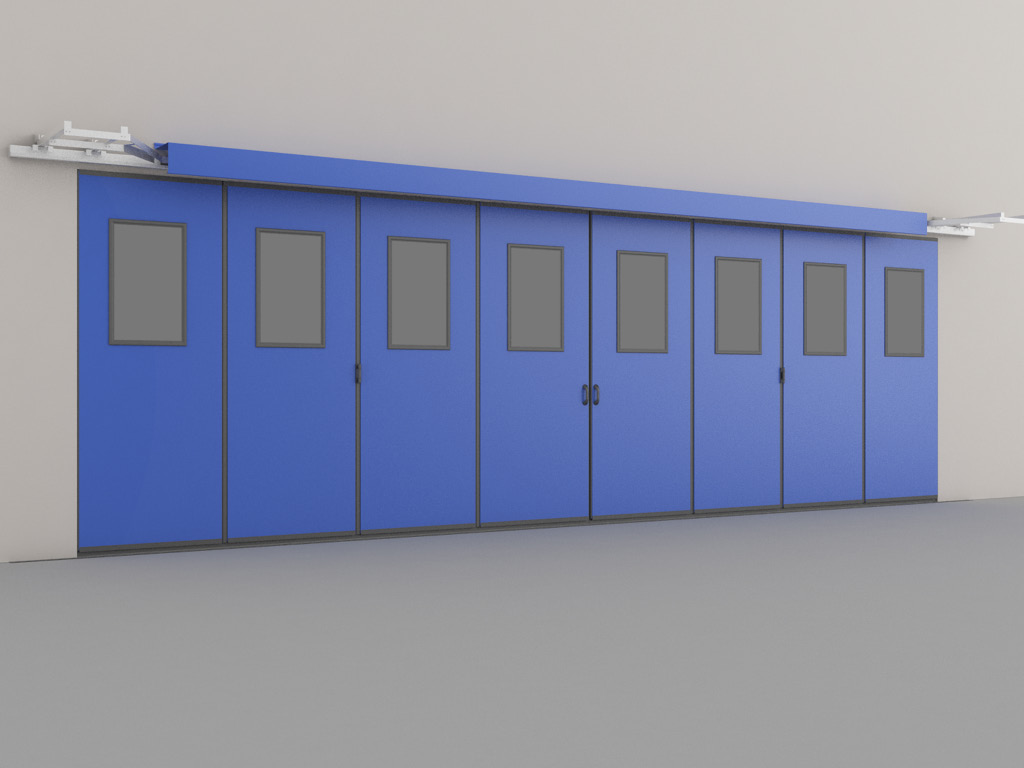

Дубалдын тышкы бетине монтаж жасоо ички шарттар тышкыга караганда катаал болгондо же имараттын ичиндеги бош орун жетишсиз болгондо ылайыктуу эсептелет.

Бардык өлчөмдөр имараттын ичинде жүргүзүлүшү керек. Ар бир маанини кеминде үч ар башка чекитте өлчөө зарыл, так эмесдиктерден сактануу максатында.
H – ачыктык бийиктиги (тажабадан ачыктык үстүнө чейинки аралык).
B – ачыктык туурасы (ачыктыктын сол жээгинен оң жээгине чейинки аралык).
h1 – үстүңкү боштук (ачыктыктын үстүнөн тоскоолдукка чейинки аралык).
b1/b2 – сол/оң жагындагы каптал аралык (ачыктыктын тиешелүү жээгинен тоскоолдукка чейинки аралык).
H жана B (ачыктыктын бийиктиги жана туурасы) өлчөнгөндө, акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрүн алууда эң кичинекей мааниси эске алынат.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

Монтаж боюнча нускама складдык вороталар төмөнкү багыттоочу рейкасы менен

PDF

Сервистик китепче «Складдык ворота төмөнкү багыттоочу рейкасы менен»

PDF

Концевиктерди жана кошумча автоматташтыруу элементтерин туташтыруу схемасы

PDF

Паспорт «Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен»

PDF

Сертификат «Курулуштар жана имараттар үчүн ворота. Сериалык чыгаруу»

PDF

Сертификат «Металл ворота үчүн "DoorHan" типтеги комплекттик буюмдар, имараттар жана курулуштар үчүн»

PDF

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 0 + 6

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 10 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 10 + 10

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 12 + 12

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 14 + 14

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 4 + 4

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 5 + 5

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 6 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 6 + 6

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 8 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 8 + 8

PDF

DWG

SHAFT-120 жүргүзгүчтөрүн туташтыруу схемасы

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан чыгарылган «IFG-LG сериясынын төмөнкү багыттоочу рейкасы менен өнөр жайлык складдык ворота» өнүмүнүн иштөө жөндөмдүүлүгүнө 1 жылдык кепилдик берилет, кепилдик мөөнөтү аталган өнүмдү сатып алган күндөн башталат.

Жаңы буюмдар

65 мм калыңдыгындагы панель, пенополиуретан менен толтурулган, ишенимдүү жылуулук изоляциясын камсыздайт. Панелдин тегерегинде орнотулган профиль, шамалдын жүк күчү астында анын ийрилишин алдын алат.

Дизайн

Сэндвич-панелдин беттиги

Тегиз

Түсү

RAL 9003 (ак, стандарттуу)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бургундия)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL картасына ылайык стандарттуу эмес түс

Комплектация

Негизги конфигурация

Ворота астындагы щеткалык тыгын ачылышты жабуу үчүн колдонулат.

Жүргүзгүчтү бекитүүчү кронштейн чынжырдын чыңдалышын жөндөөгө мүмкүндүк берет.

Кабылданган кронштейн күчөтүлгөн балки бекитүү чоң жүккө чыдай алат.

Кошумча жабдуулар

Алюминий рамкасы бар калитка. Рамканың стандарттык түсү – RAL 9005 (көрүнбөгөн).

Вентиляциялык решетка. Стандарттык түсү – RAL 9003 (ак).

SHAFT-120 же SHAFT-200 жүргүзгүч. Ачылыштын аянтына жараша тандалат.

Башкаруу блогуна башкаруу буйругун берүү үчүн ачкычты айлантуу менен KEYSWITCH-N ачкыч-кнопкасы.

Ворота кыймылы жөнүндө билдирүү үчүн сигнал берүүчү светодиоддук лампа LAMP-PRO, антеннасы менен.

Ворота кыймылы жөнүндө үн менен билдирүү үчүн сирена SIRENA.

TRANSMITTER 4-PRO-BLACK пульты, төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

Төмөнкү багыттоочу рейканы жылытуу үчүн кабель.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу туурасы, мм

3 400–30 000

Ачылуу бийиктиги, мм

2 000–10 000

Линтель, мм

350дөн баштап

Дубалдар, мм

120дан (ачуу үлгүсүнө жараша)

Панелдин калыңдыгы, мм

55 (ачуу бийиктиги 2–8 м), 65 (ачуу бийиктиги 8–10 м үчүн)

Дизайн

Приводду чыңдоочу кронштейн
Дубалга бекитүүчү кронштейн
Чыгаруучу система (отклоняющая система) с раскосами
Жогорку багыттоочу ролик
Көтерүүчү болот брусу
Орнотула турган ролик опорасы (регулируемая)
Ролик опорасын бекитүүчү кронштейн
Бурчтук (петля)
Эшик каптасын чынжырга бекитүүчү кронштейн
Учтук резина тыгыздагыч (концевой уплотнитель)
Тиштүү резина тыгыздагыч (шиповой уплотнитель)
Төмөнкү багыттоочу профиль
Төмөнкү ролик
Щетка түрүндөгү тыгыздагыч
Болоттон жасалган тутка
Вертикалдык ригельдик бекиткич (задвижка)

Стандарттуу дизайн чечимдери

Ачылуу схемасы 0 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	3 400–4 200
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

Ачылуу схемасы 4 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	3 400–4 200
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 0 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	4 200–5 300
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984

Ачылуу схемасы 5 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	4 200–5 300
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984
b2, мм Оң дубал	120

Ачылуу схемасы 0 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	5 000–6 400
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

Ачылуу схемасы 6 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	5 000–6 400
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 0 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 700–8 500
h, мм Линтендин бийиктиги	Аз дегенде 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 094 (кыймылдаткычсыз), 1 544 (кыймылдаткыч менен)

Ачылуу схемасы 8 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 700–8 500
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 094 (кыймылдаткычсыз), 1 544 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 4 + 4.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	6 800–8 600
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

Ачылуу схемасы 0 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 314 (кыймылдаткычсыз), 1 764 (кыймылдаткыч менен)

Ачылуу схемасы 10 + 0

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 314 (кыймылдаткычсыз), 1 764 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 5 + 5.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	8 400–10 700
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984
b2, мм Оң дубал	984

Ачылуу схемасы 0 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 534 (кыймылдаткычсыз), 1 984 (кыймылдаткыч менен)

Ачылуу схемасы 12 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 534 (кыймылдаткычсыз), 1 984 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 6 + 6.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	10 100–12 900
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)
b2, мм Оң дубал	984 (кыймылдаткычсыз), 1 434 (кыймылдаткыч менен)

Ачылуу схемасы 0 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	11 700–15 000
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	120
b2, мм Оң дубал	1 754 (кыймылдаткычсыз), 2 204 (кыймылдаткыч менен)

Ачылуу схемасы 14 + 0.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	11 700–15 000
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 754 (кыймылдаткычсыз), 2 204 (кыймылдаткыч менен)
b2, мм Оң дубал	120

Ачылуу схемасы 8 + 8.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	13 500–17 200
h, мм Линтендин бийиктиги	Аз эмес 350
b1, мм Сол дубал	1 094 (жүргүзгүчсүз), 1 544 (жүргүзгүч менен)
b2, мм Оң дубал	1 094 (жүргүзгүчсүз), 1 544 (жүргүзгүч менен)

Ачытуу схемасы 10 + 10.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	16 800–21 500
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 314 (жүргүзгүчсүз), 1 764 (жүргүзгүч менен)
b2, мм Оң дубал	1 314 (жүргүзгүчсүз), 1 764 (жүргүзгүч менен)

Ачытуу схемасы 12 + 12.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	20 200–25 900
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 534 (жүргүзгүчсүз), 1 984 (жүргүзгүч менен)
b2, мм Оң дубал	1 534 (жүргүзгүчсүз), 1 984 (жүргүзгүч менен)

Ачытуу схемасы 14 + 14.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	2 000–10 000
B, мм тешиктин туурасы	23 600–30 000
h, мм Линтендин бийиктиги	Кеминде 350
b1, мм Сол дубал	1 754 (жүргүзгүчсүз), 2 204 (жүргүзгүч менен)
b2, мм Оң дубал	1 754 (жүргүзгүчсүз), 2 204 (жүргүзгүч менен)

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г классы)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	Сэндвич панелинин калыңдыгы 55 мм болгондо
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	20 000	Минималдуу циклдардын саны, кайсы учурда өндүрүүчү кандайдыр бир бөлүктү алмаштырууга муктаждык жок экендигин кепилдик берет.
Дарбаза капкагынын салмагы, кг/м²	25	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа горючести по ГОСТ 30244-94	Г2 (ортосунан күйүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо
Группа воспламеняемости по ГОСТ 30402-96	В2 (ортосунан күйгүзүлүүчү)	Сэндвич панелинин калыңдыгы 55 мм болгондо

Продукциянын иштөө шарттары

2. Вороталарды кол менен ачууну жана жабууну гана колдонуучу тутка аркылуу аткарыңыз.

3. Вороталарга сокку урбаңыз жана алардын эркин ачылышына жана жабылышына тоскоол болбоңуз.

4. Багыттоочу рейка жана роликтерди булганууга жол бербеңиз.

5. Вороталарды ачып же жапканда ачыктуукта болууга тыюу салынат, жаракат алуу коркунучун алдын алуу үчүн.

6. Вороталарды ачып же жапканда ачыктуукта бөгөт коюучу буюмдар болбошу керектигин текшериңиз.

Пакет

Упаковка в дерево	Характеристики упаковки
Состав	Көп кабаттуу пленка, пенопласт, жыгач поддон, жыгач брусоктор
Длина, мм	Упаковканың узундугу сэндвич панелдеринин узундугуна жараша болот
Ширина, мм	Упаковканын туурасы сэндвич панелдеринин туурасына + 150 мм түзөт
Высота, мм	Упаковканын бийиктиги сэндвич панелдеринин санынан көз каранды

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Бардык өлчөмдөр имараттын ичинде жүргүзүлүшү керек. Ар бир маанини кеминде үч ар башка чекитте өлчөө зарыл, так эмесдиктерден сактануу максатында.
H – ачыктык бийиктиги (тажабадан ачыктык үстүнө чейинки аралык).
B – ачыктык туурасы (ачыктыктын сол жээгинен оң жээгине чейинки аралык).
h1 – үстүңкү боштук (ачыктыктын үстүнөн тоскоолдукка чейинки аралык).
b1/b2 – сол/оң жагындагы каптал аралык (ачыктыктын тиешелүү жээгинен тоскоолдукка чейинки аралык).
H жана B (ачыктыктын бийиктиги жана туурасы) өлчөнгөндө, акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h1, b1, b2 өлчөмдөрүн алууда эң кичинекей мааниси эске алынат.

Кепилдик милдеттенмелери

Документация

Нускамалар

Монтаж боюнча нускама складдык вороталар төмөнкү багыттоочу рейкасы менен

PDF

Сервистик китепче «Складдык ворота төмөнкү багыттоочу рейкасы менен»

PDF

Концевиктерди жана кошумча автоматташтыруу элементтерин туташтыруу схемасы

PDF

Паспорттор жана сертификаттар

Паспорт «Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен»

PDF

Сертификат «Курулуштар жана имараттар үчүн ворота. Сериалык чыгаруу»

PDF

Сертификат «Металл ворота үчүн "DoorHan" типтеги комплекттик буюмдар, имараттар жана курулуштар үчүн»

PDF

Чиймелер

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 0 + 6

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 10 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 10 + 10

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 12 + 12

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 14 + 14

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 4 + 4

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 5 + 5

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 6 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 6 + 6

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 8 + 0

PDF

DWG

Өнөр жайлык складдык ворота төмөнкү багыттоочу рейкасы менен. Ачытуу схемасы 8 + 8

PDF

DWG

SHAFT-120 жүргүзгүчтөрүн туташтыруу схемасы

PDF

Буйрутма бериңиз

Кайра чалуу

Өнөр жайлык төмөнкү багыттоочусу бар бүктөлүүчү эшиктер IFG-LG сериясы
