Валдуу типтеги электромеханикалык жетектер SHAFT-120 жана SHAFT-200 жогорку, тик жана ийилген көтөрүү түрлөрү бар оор өнөр жайлык секциялык эшиктерди автоматташтыруу үчүн арналган.

Зона применения:

Жеке турак жайлар

Стандарттык, жогорку жана тик көтөрүү түрлөрү бар гараждык секциялык эшиктерди автоматташтыруу.

Паркингдер

Паркинг аймактарына кирүүнү чектеген өнөр жайлык секциялык эшиктерди автоматташтыруу.

Складдык комплекстер

Жүк жүктөө жана түшүрүү аймактарынын проемдорун жаап турган өнөр жайлык эшиктерди автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Эшиктерди кырсыктык учурда кол менен башкаруу

Базалык комплектке кирген кырсыктык кол жетеги аркылуу электр энергиясынын үзгүлтүккө учураган учурда эшиктерди кол менен ачып жана жабууга болот.

Эшиктерди так токтотуу

Эшиктерди так токтотууну камсыздоо үчүн жетек конструкциясында негизги жана кайталаган чек өчүргүчтөр колдонулган.

Ыңгайлуу монтаж

Жетек колдонууга ыңгайлуулугу үчүн эки ар кандай тиктик боюнча орнотулушу мүмкүн.

Узак кызмат мөөнөтү

«Май ваннасында» жайгашкан мотор-редуктор узак кызмат мөөнөтүнө ээ.

Эшиктерди кырсыктык учурда кол менен башкаруу

Эшиктерди так токтотуу

Ыңгайлуу монтаж

Жетек колдонууга ыңгайлуулугу үчүн эки ар кандай тиктик боюнча орнотулушу мүмкүн.

Узак кызмат мөөнөтү

«Май ваннасында» жайгашкан мотор-редуктор узак кызмат мөөнөтүнө ээ.

Дизайн

Таблица

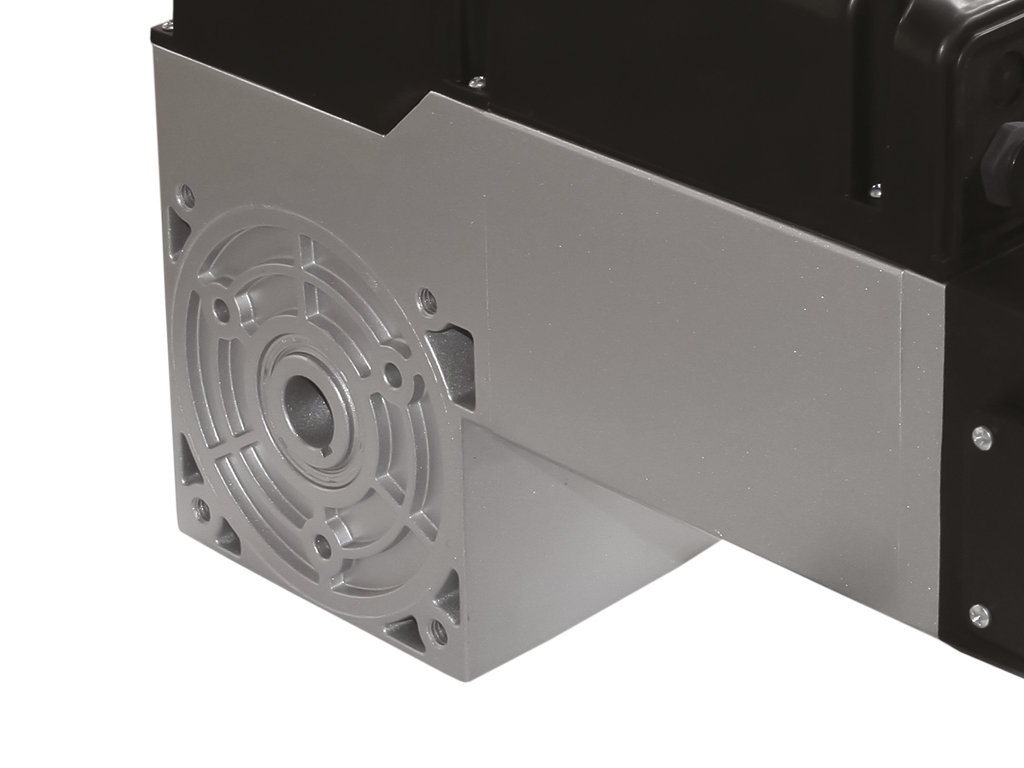

Жылуулук чыгаруучу корпус

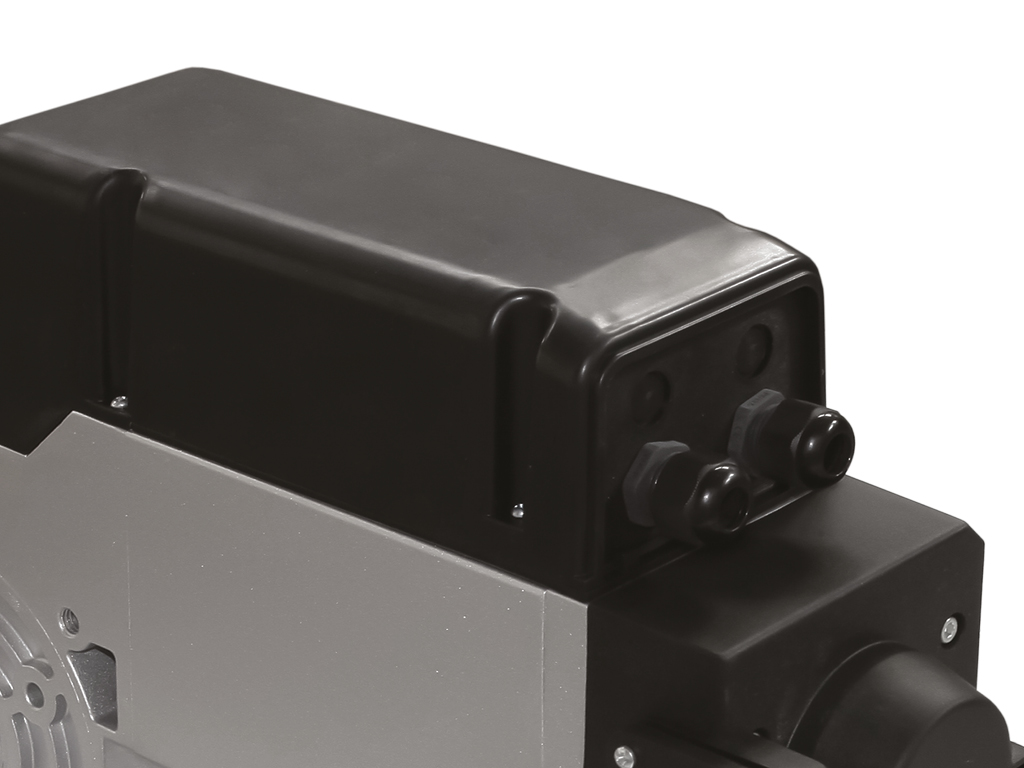

Орнотулган башкаруу блогу

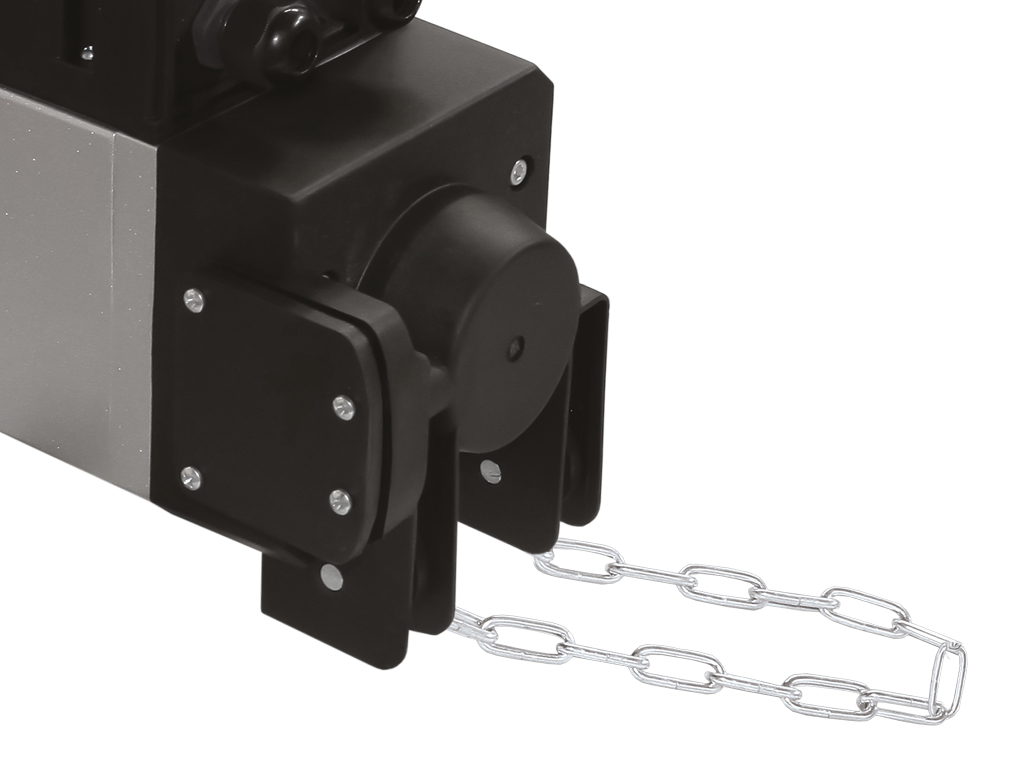

Чынжыр редуктору

Комплектация

Базовая комплектация

Дополнительная комплектация

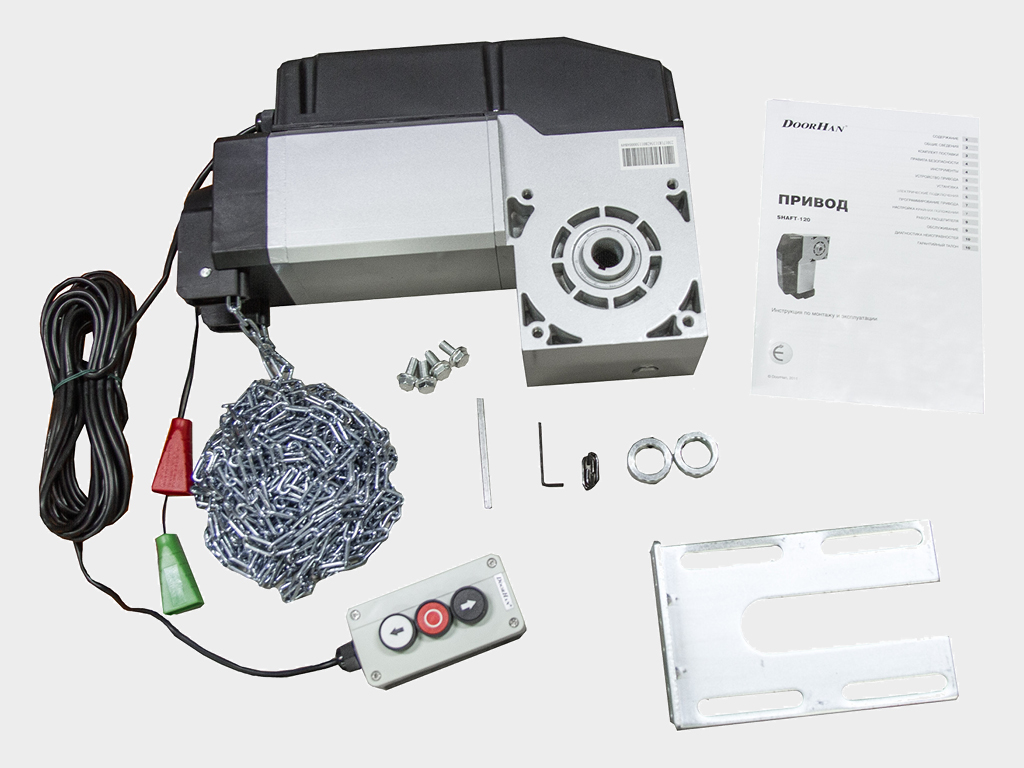

Башкаруу блогу орнотулган электр жетеги, монтаж үчүн бекитүү элементтери.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери ассиметриялуу проемдор үчүн бурулуучу платасы менен, инфракызыл берүүчү жана кабылдагычтан турат.

WI-FI модулу электр жетектерин зымсыз башкаруу үчүн (NO башкаруу сигналын чыгаруучу).

GSM модулу мобилдик телефон аркылуу сигнал кабыл алуу жана электр жетегин же тосмо шлагбаумду ишке киргизүү үчүн башкаруу буйругун берүү.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары 2021-жылдан кийин өндүрүлгөн бардык DoorHan автоматикасын алыстан башкаруу үчүн колдонулат. Радиокабылдагычтагы эки эс тутум бирдигин ээлейт. Бул пульттар менен бир заматта же өзүнчө беш/он беш түзмөктү башкарууга болот.

COMMAND-433 зымсыз башкаруу баскычы эки автоматтык түзмөктү алыстан башкаруу үчүн. Пультту унаанын күндөн коргоочу козырекке же дубалга бекитүүгө ыңгайлуу кронштейни бар.

SWITCH баскычтуу өчүргүч жетекти башкаруу блогуна башкаруу буйругун берүү үчүн, кайтаруу механизми менен.

KEYPAD коддуу клавиатура орнотулган же тышкы DoorHan кабылдагычы бар эшик жетегин алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскычы ачкычты буруп автоматтык системанын жетек блогуна башкаруу буйругун берүү үчүн.

KEYCODE анти-вандалдык коддуу клавиатура автоматтык түзмөктү башкаруу үчүн. Сыртка орнотулган баскыч панел катары же прокси-карталарды окуучу түзмөк катары колдонулушу мүмкүн.

DHRE-1 тышкы радиокабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

LAMP-PRO сигналдык LED лампа эшиктин кыймылын билдирүү үчүн, антеннасы бар.

TL-LED светофору автоматтык түзмөктөрдүн коопсуздугун камсыздоо, кирүүнү чектеген.

SIRENA сиренасы эшиктин кыймылын үн менен билдирүү үчүн.

DH-SENSOR-KIT коопсуздук кыры секциялык автоматтык эшиктерди коопсуз колдонуу үчүн.

BUTTON2K үч позициялуу башкаруу посту ачуу/жабуу үчүн ачкыч менен, стационардык орнотулат.

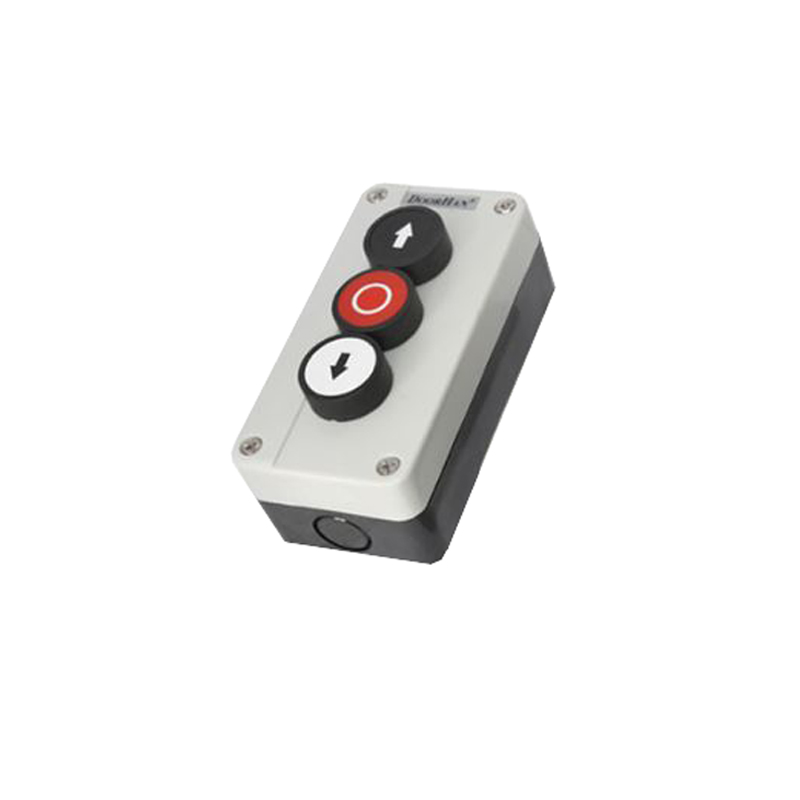

BUTTON3 үч позициялуу башкаруу посту ачуу/жабуу үчүн, стационардык орнотулат.

Техникалык мүнөздөмөлөр

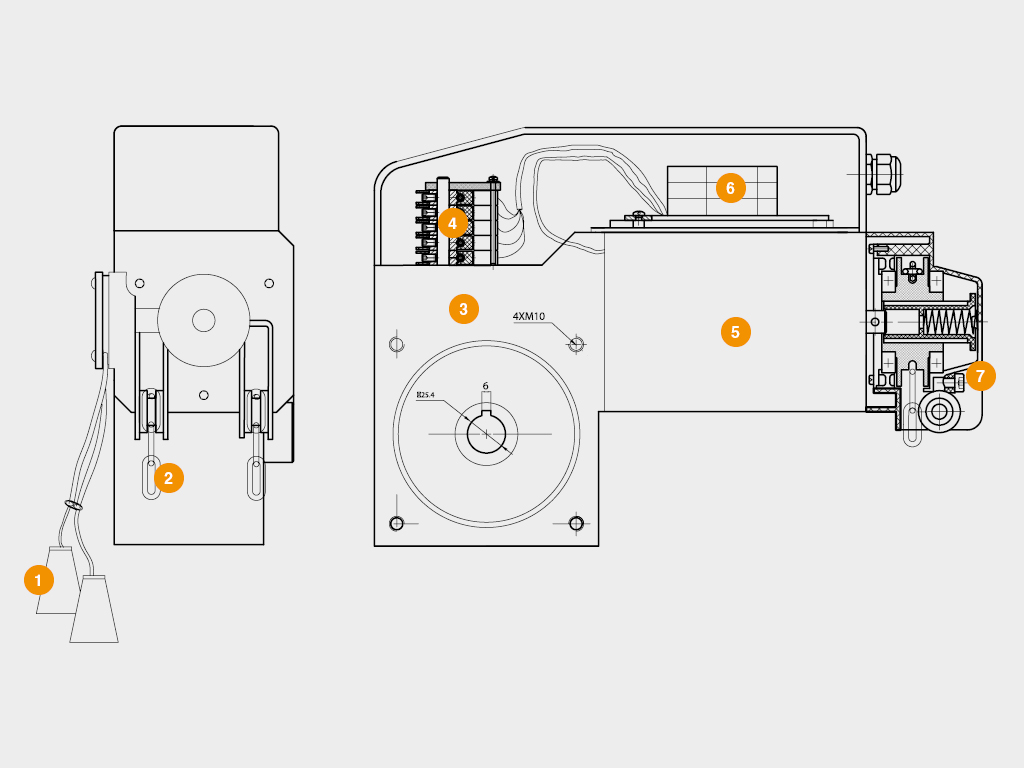

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Рычаг тартып ачкыч
Кол чынжыры
Редуктор корпусу
Чек өчүргүчтөр
Двигатель
Башкаруу блогу
Кол жетектөө түйүнү

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	550/850	Приводдун моделине жараша
Напряжение питания, В	380–400
Крутящий момент, Нм	120/200	Приводдун моделине жараша
Мощность, Вт	700/800	Приводдун моделине жараша
Диапазон рабочих температур, °С	-30…+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	IP44
Интенсивность использования, %	65/50	Приводдун моделине жараша (температура t = 20 °С)

1. Приводду орнотуудан мурун, вороттор тең салмакта экенин жана жумшак иштеп жатканын текшериңиз.

2. Колдонуу аймагынын климаттык шарттары приводдун техникалык мүнөздөмөлөрүнө жооп берерин текшериңиз.

3. Жанууга оңой заттар же кооптуу чөйрө бар жайларга жабдууну орнотуу тыюу салынат.

4. Вороттор кыймылдаганда, приводдун кыймылдуу жана кыймылсыз бөлүктөрүнүн ортосунда буюмдардын басылып калышына жол бербеңиз.

5. Кошумча аксессуарларды тек гана DoorHan компаниясынын өндүрүштөрүн колдонууга уруксат берилет, бул приводдун бузулушун алдын алат.

6. Электродвигательди ажыратылган абалда калтырууга тыюу салынат.

7. Эгерде ремонт же жөнгө салуу талап кылынса, приводду колдонууга тыюу салынат.

8. Приводду иштетүүдөн мурун, анын иштөө аймагында бөгөттөгүлөр жок экенин текшериңиз.

9. Жөө өтүү жана унаа кыймылы ворот токтоп, привод өчүрүлгөн учурда гана мүмкүн.

10. Балдарга приводду жана комплект компоненттерди колдонууга уруксат бербеңиз.

11. Автоматтык бөлүктөргө өзгөртүүлөр киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, картон куту
Длина, мм	500
Ширина, мм	230
Высота, мм	185

Кошумча сүрөттөмө печать

Негизги комплектацияга кирген авариялык кол менен башкаруучу привод аркылуу электр энергиясы үзгүлтүккө учураган учурда эшиктерди кол менен ачып-жабууга болот.

Эшиктерди так токтотуу үчүн приводдун конструкциясында негизги жана дубляждык чектөөчү өчүргүчтөр колдонулган.

Приводду колдонууга ыңгайлуулук үчүн эки ар кандай түзүлүштөгү жазыкка орнотууга болот.

«Май ваннасында» жайгашкан мотор-редуктор узак кызмат мөөнөтү менен айырмаланат.

Орнотуу

Способы монтажа

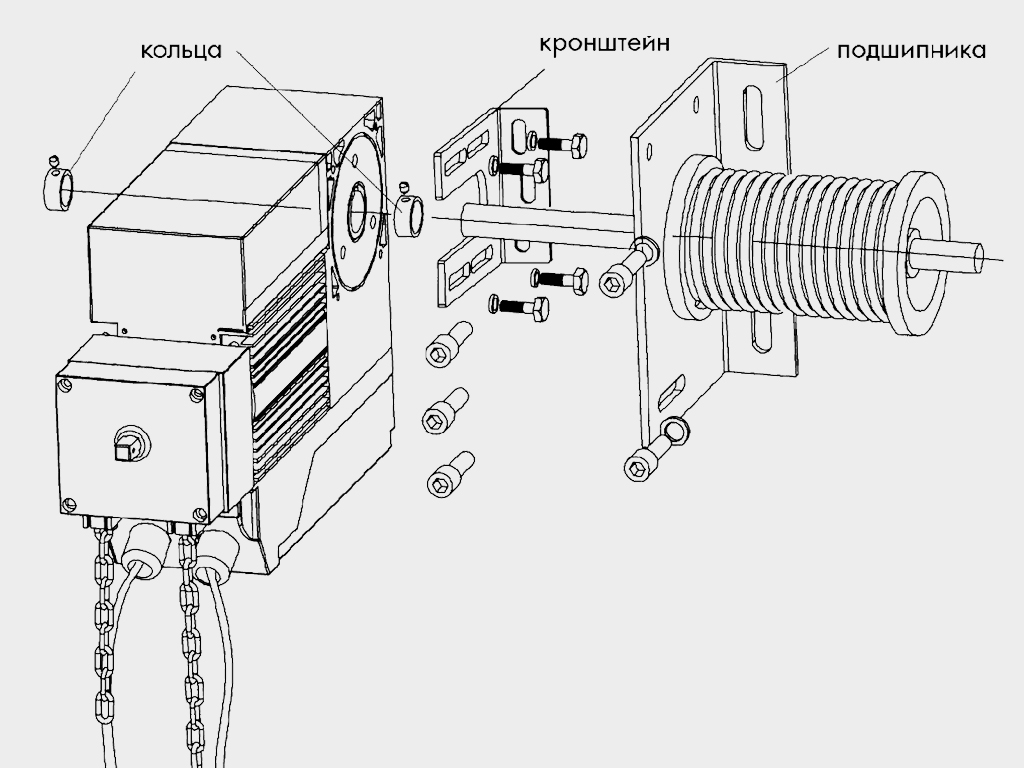

Монтаж эшик валдарына кронштейн, шпонка жана токтотоочу шакекчеси аркылуу жүргүзүлөт. Кронштейн саморездер менен үстүнкү рамкага бекитилет.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу жана эксплуатациялоо боюнча колдонмо

PDF

Автоматташтырылган жабдууларды орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Сыйымдуулук декларациясы

PDF

Сыйымдуулук декларациясы

PDF

Сервис китеби

PDF

Габариттик схема

PDF

Кепилдик милдеттенмелери печать

Сатып алууга, привoддун иштөө кепилдиги сатып алуудан тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
