Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

ISD03ALU сериясындагы алюминий сэндвич-панелдеринен жасалган өнөр жайлык секциялык эшиктер ар түрдүү типтеги өндүрүштүк имараттардын чоң өлчөмдөгү проёмдоруна, кампаларга, цехтерге, терминалдарга орнотулат. Бул сериянын конструкциялык өзгөчөлүктөрү аркылуу эшик проёму туурасы 10 м чейин, бийиктиги 9,2 м чейин жабылат. ISD03ALU сериясындагы секциялык эшиктер күчөтүлгөн бышыктык касиеттерине ээ болуп, комплекстүү коопсуздук системасы менен жабдылган, коррозияга туруктуу жана агрессивдүү чөйрөлөрдүн таасирине туруштук бере алат.

Зона применения:

Өнөр жай

Ишканалар, жабык мекемелер, кампалар, ишенимдүү жана ыңгайлуу проем жабууну талап кылган жайлар, ошондой эле эшиктердин коррозияга туруктуулукка жогору талаптары бар объекттер

Бизнес

Мейманканалар, авто салоондору, соода борборлору

Муниципалдык

Ооруканалар, театрлар, көргөзмө борборлор

монтаж менен заказ берүү

Артыкчылыктар

Ири катмарларды жабуу мүмкүнчүлүгү

Бул сериянын дарбазаларынын конструктивдик өзгөчөлүктөрү 10 м чейин туурасы жана 9,2 м чейин бийиктиктеги ачык жери жабууга мүмкүнчүлүк берет.

Жогорку физикалык-механикалык көрсөткүчтөр

Конструкциянын өзгөчөлүктөрү жогорку күчтүк көрсөткүчтөрүн жана желдин күчүнө туруктуулуктун мыкты көрсөткүчтөрүн камсыз кылат.

Коррозияга туруктуулук

Алюминий сэндвич панелдери щиттин коррозияга жана агрессивдүү чөйрөлөрдүн таасирине туруктуулугун камсыздайт.

Сенимдүү жана коопсуз конструкция

Чыныгы күчтүү багыттоочу конструкция жана парашюттук бекитүүлөрдүн системасы дарбазалардын жогорку ишенимдүүлүгүн камсыз кылып, узак мөөнөттүк пайдаланууга кепилдик берет.

Ири катмарларды жабуу мүмкүнчүлүгү

Жогорку физикалык-механикалык көрсөткүчтөр

Коррозияга туруктуулук

Сенимдүү жана коопсуз конструкция

Дизайн

Панелдердин дизайны

Беттин түрү

Түсдөр

Такта (сыртка жагы)

Горизонталдуу тилке (ичкерки жагы)

Агачка окшош (сыртка жагы панели)

Штукатурка (ичкерки жагы панели)

RAL 9003 (ак)

Комплектация

Базовая комплектация

Дополнительная комплектация

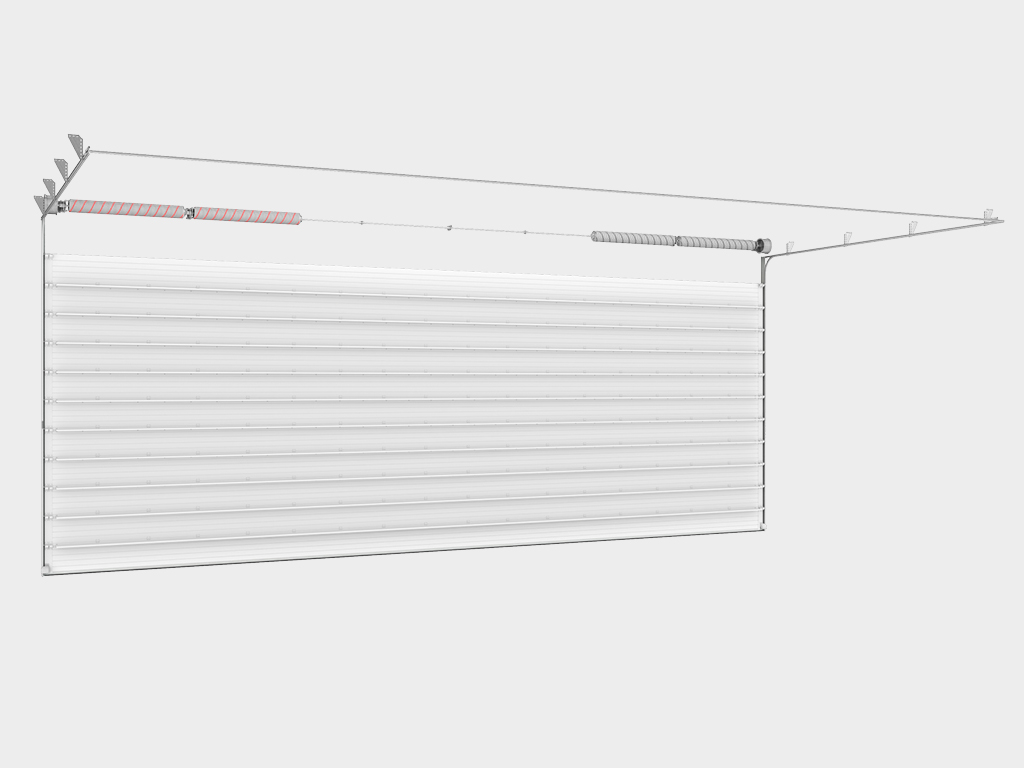

40 мм калыңдыгы бар алюминий сэндвич панелдеринен жасалган кайыш, каптал сүйөмдөрүн жана күчтүү профилдерди бекем орнотуу үчүн күчтүү элементтер менен.

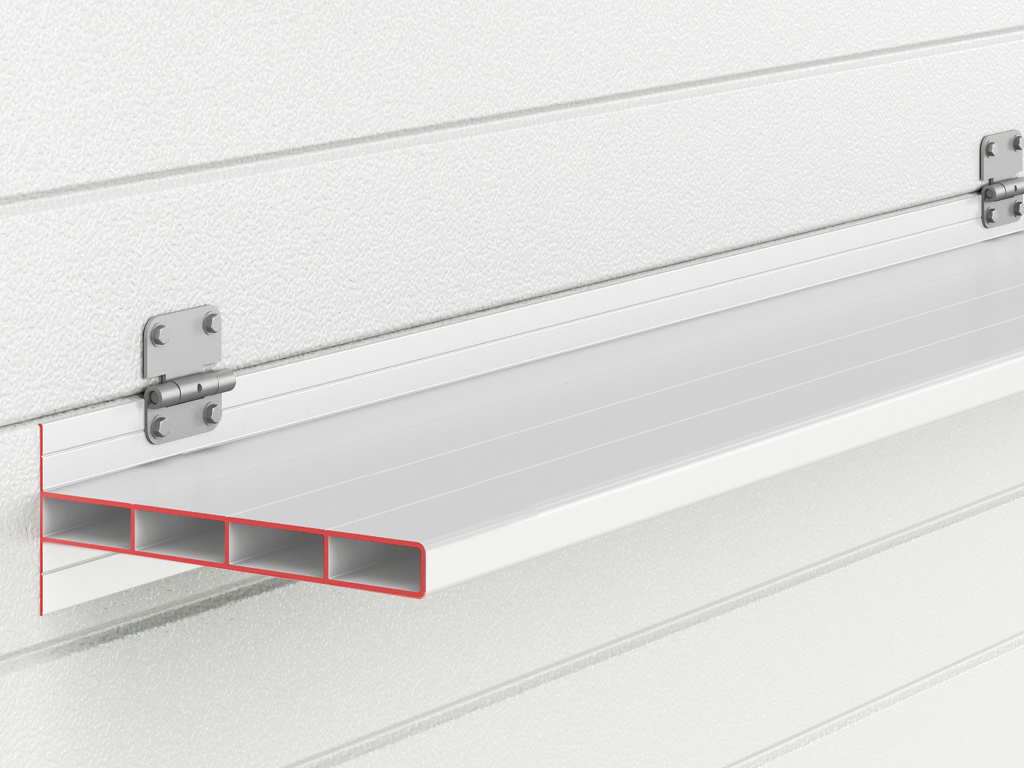

Панелдерге жогорку бекемдик характеристикасын экструзияланган алюминий профили (3 500 ммден кенен болгондо орнотулат) берет, ал шамал жүгүнөн эң жакшы коргонуу көрсөткүчтөрүн камсыз кылат.

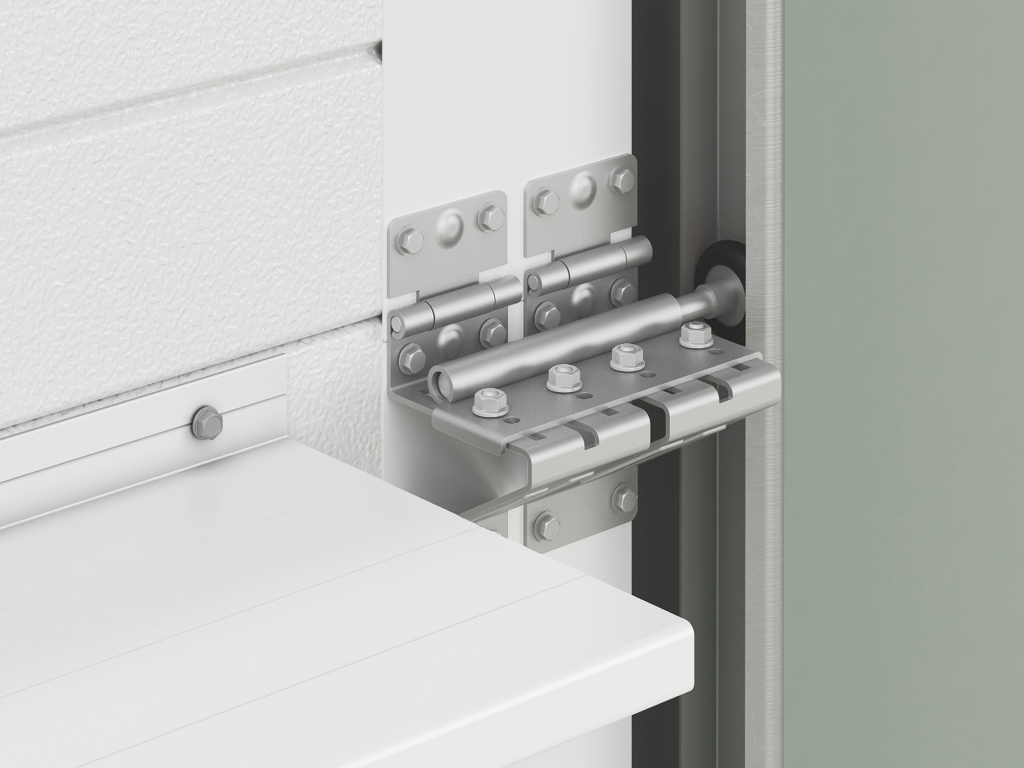

Щиттин буюмдары (каптал сүйөмдөрү, жогорку кронштейндери, тешиктер жана металл буюмдары) дат баспаган болгоноттон жасалган.

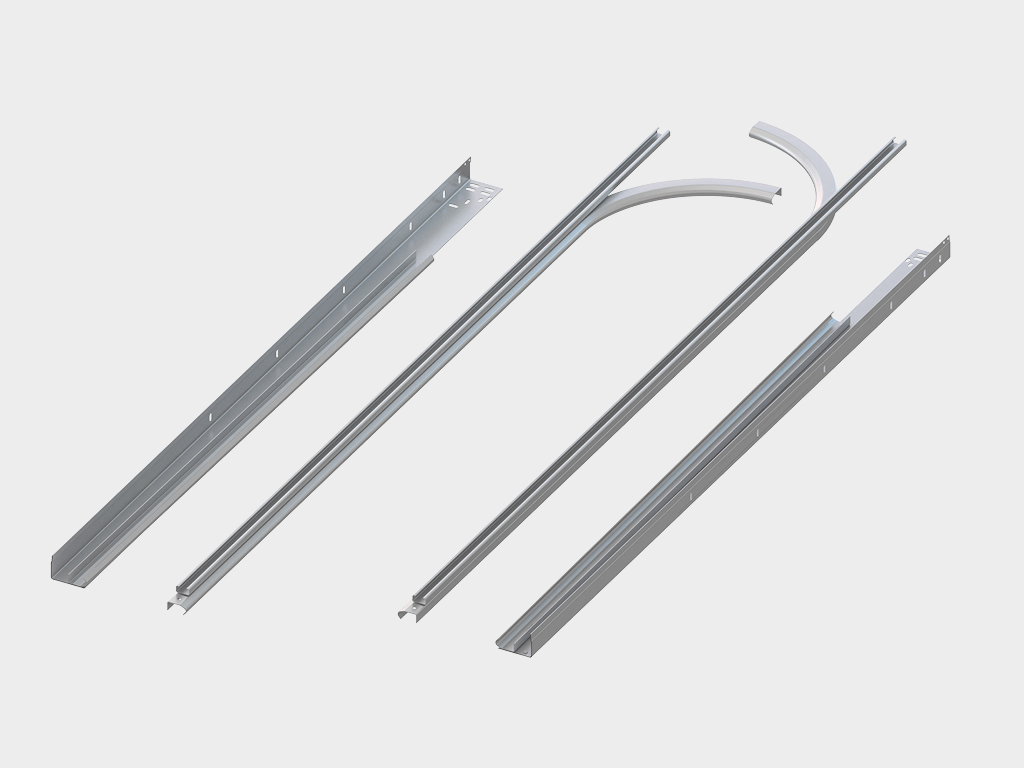

2 мм калыңдыгы бар болоттон жасалган багыттоочу системалар жана бурчтук стеллаждар күчтүү запасты камсыз кылат жана монтаждоо үчүн бардык зарыл перфорацияларды камтыйт.

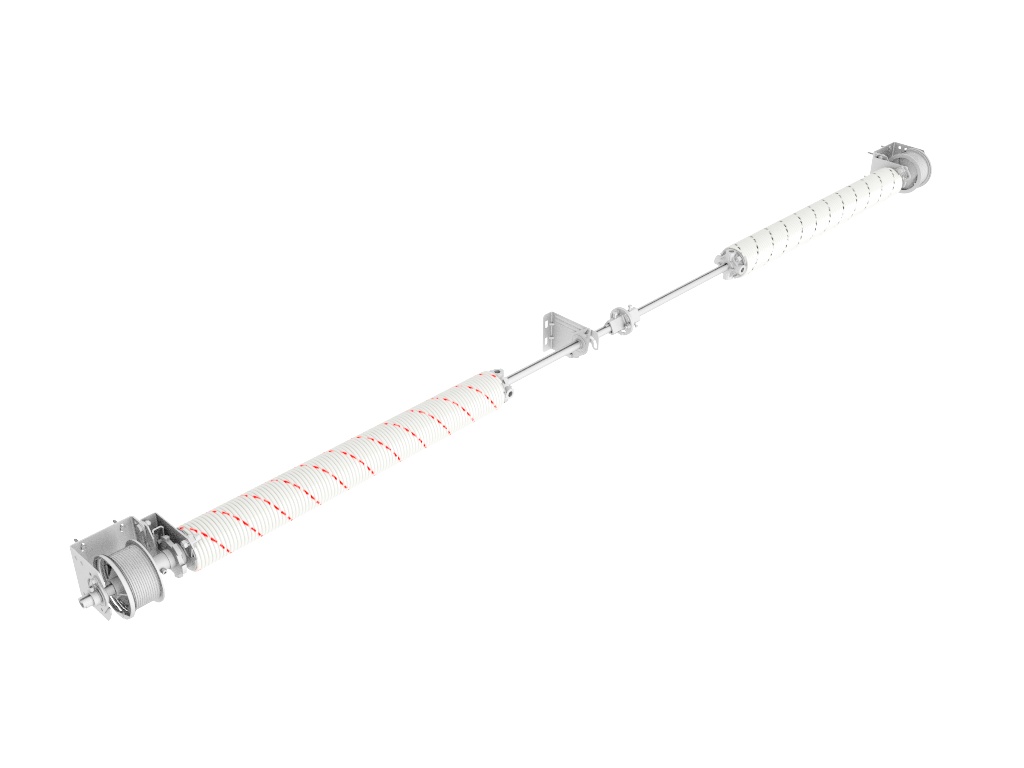

25 000 циклга эсептелген торсиондук механизм, эшиктердин түзүлүшүнүн узактыгын камсыз кылат, ошондой эле эшиктерди күч жумшабай ачып-жабууга мүмкүндүк берет.

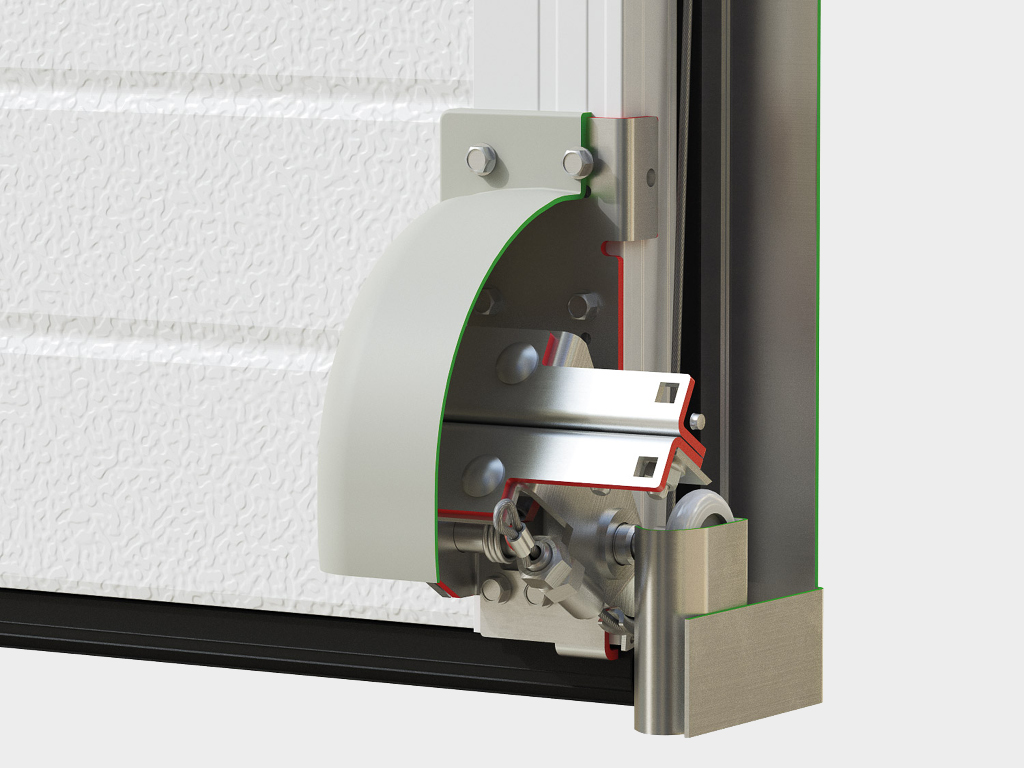

Трос токтоткочу коргоочу түзүлүш эшиктин төмөнкү кронштейни катары орнотулат. Трос үзүлсө, механизм ишке кирип, эшиктин түшүп кетишин алдын алат.

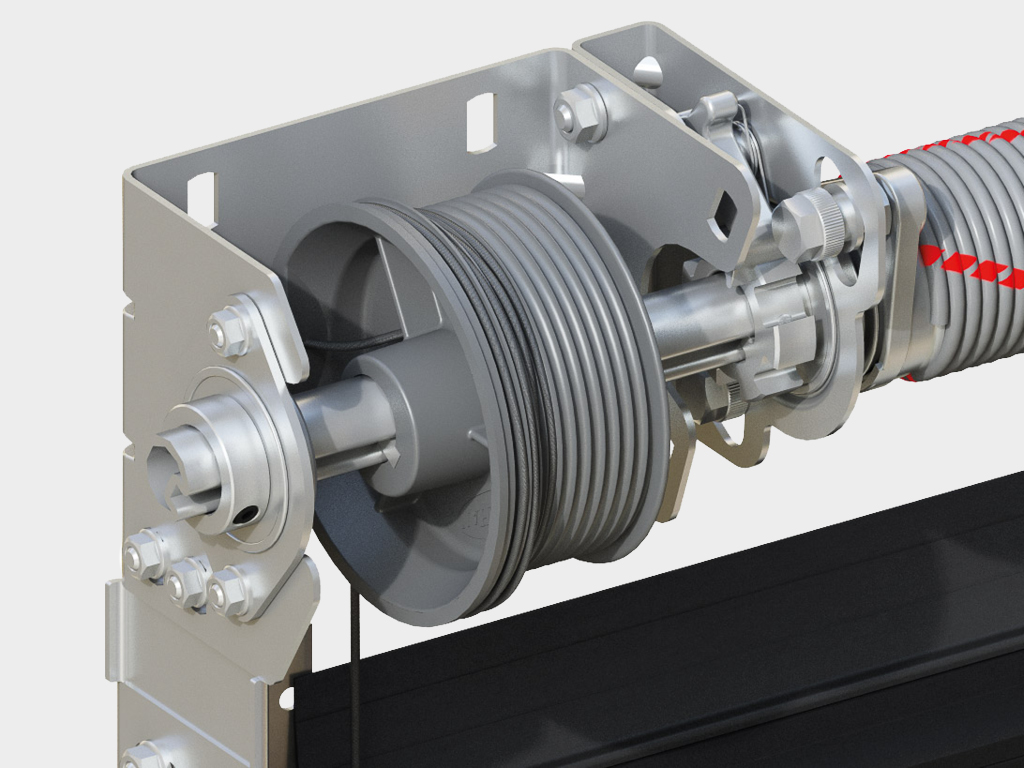

Спринг үзүлүшүнөн коргоочу түзүлүш, штаттан тыш кырдаалдарда валды бөгөп, эшиктин түшүшүн алдын алат.

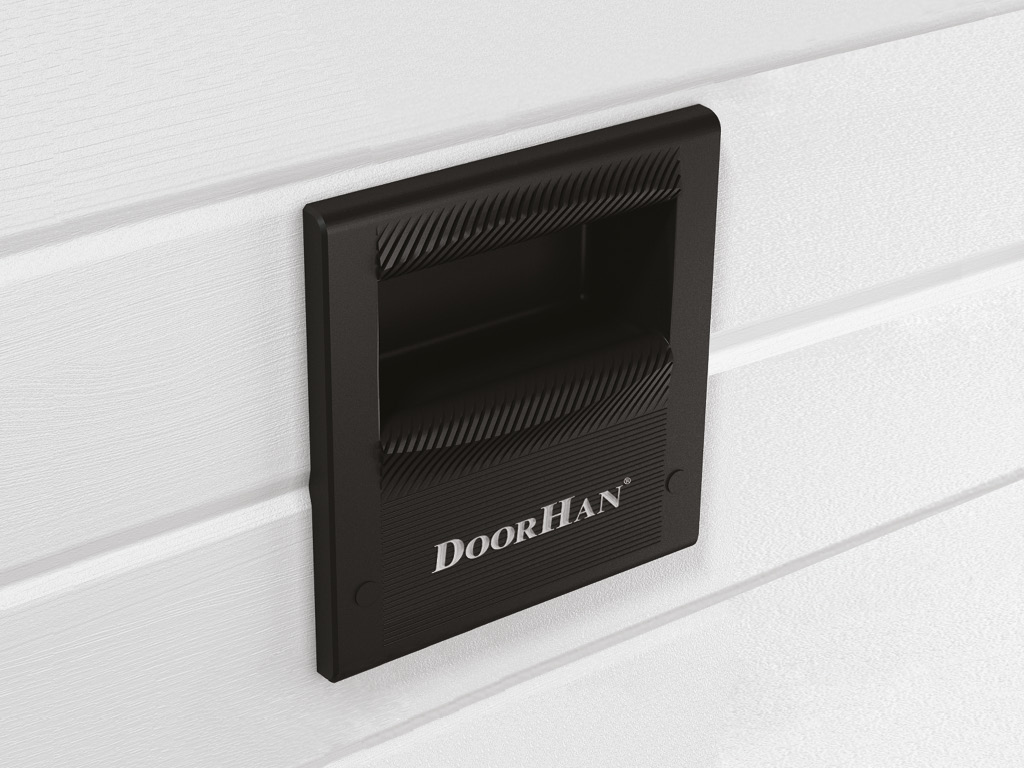

Эргономикалык колдонуучу тутка эшикти оңой жана ыңгайлуу ачууга жана жабууга мүмкүндүк берет.

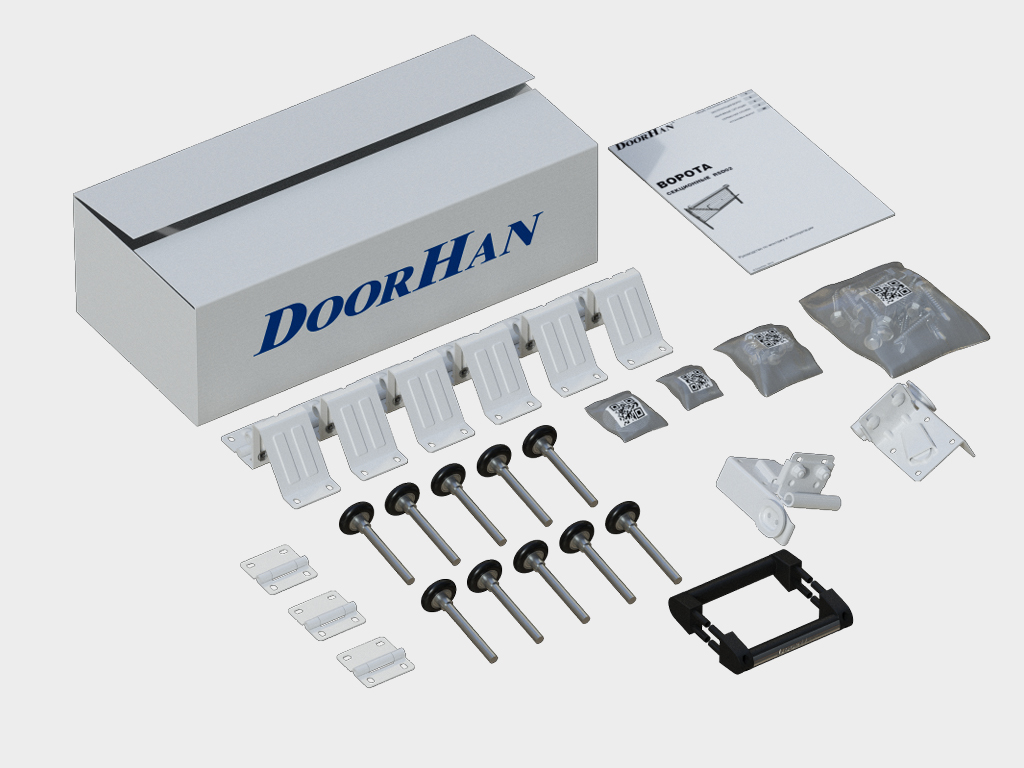

Монтаждоо комплектациясы, колдонмо жана продукциянын паспорту менен куту.

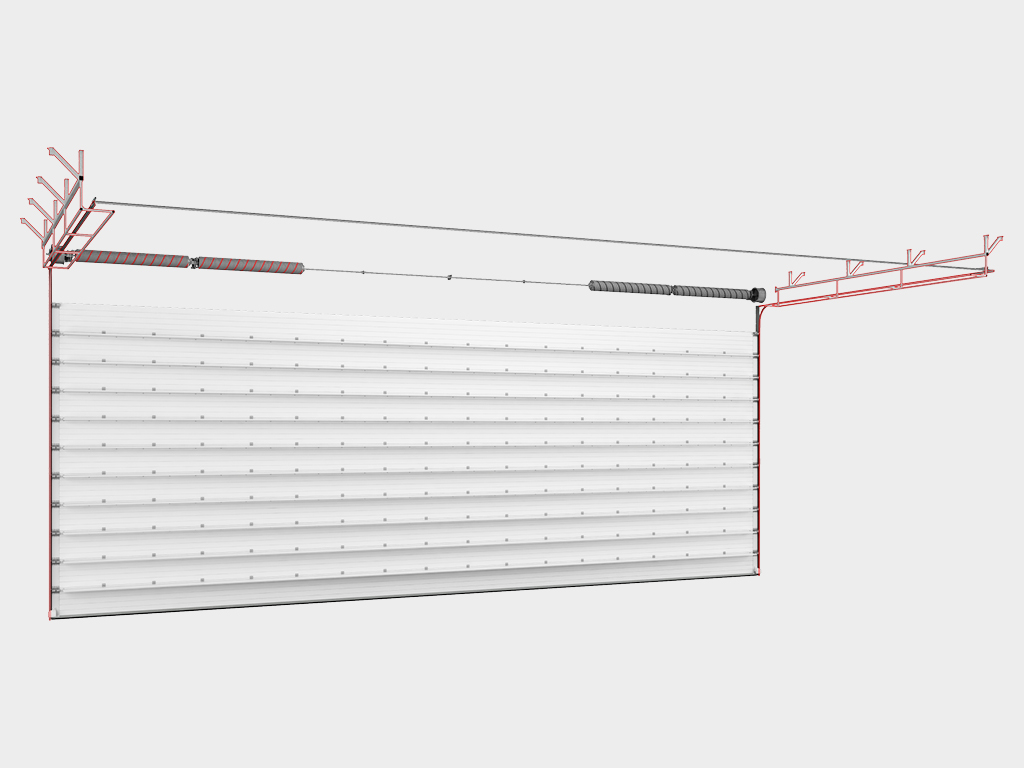

Күчтүү монтаждык конструкция, кайышты кармоо системасы менен, горизонталдуу багыттоочулардын туруктуулугун камсыз кылып, динамикалык жүктөмдөрдө жана эшиктин түшүшүнөн кошумча коргоону камсыз кылат. DoorHan фермадан баш тарткан учурда, заказчы жеке көлөмдөрү боюнча бекитүү фермаларын даярдайт.

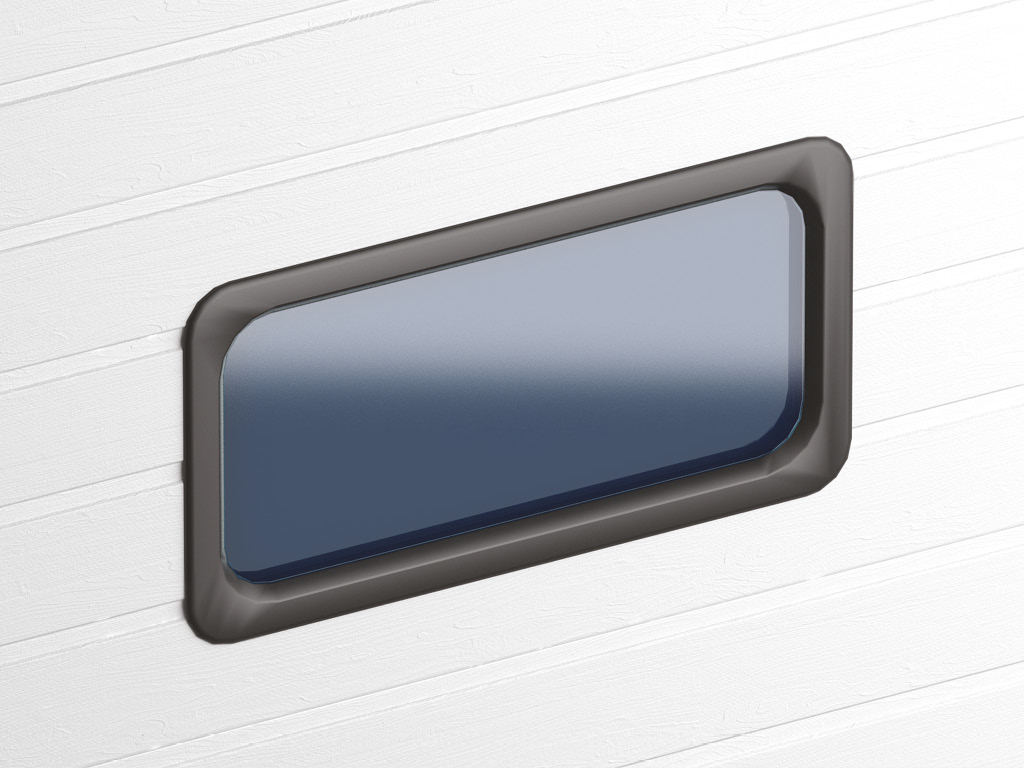

Жетектөөчү өзгөчө терезелердин түзүлүшү (627 × 327 же 607 × 202 мм өлчөмдөрү менен) эшиктин кайышына тыгыз орнотуу жүргүзөт, бул аны муздаш жана жылуулукту жоготуудан коргойт. Терезелер кара түсүндөгү четин менен жасалат.

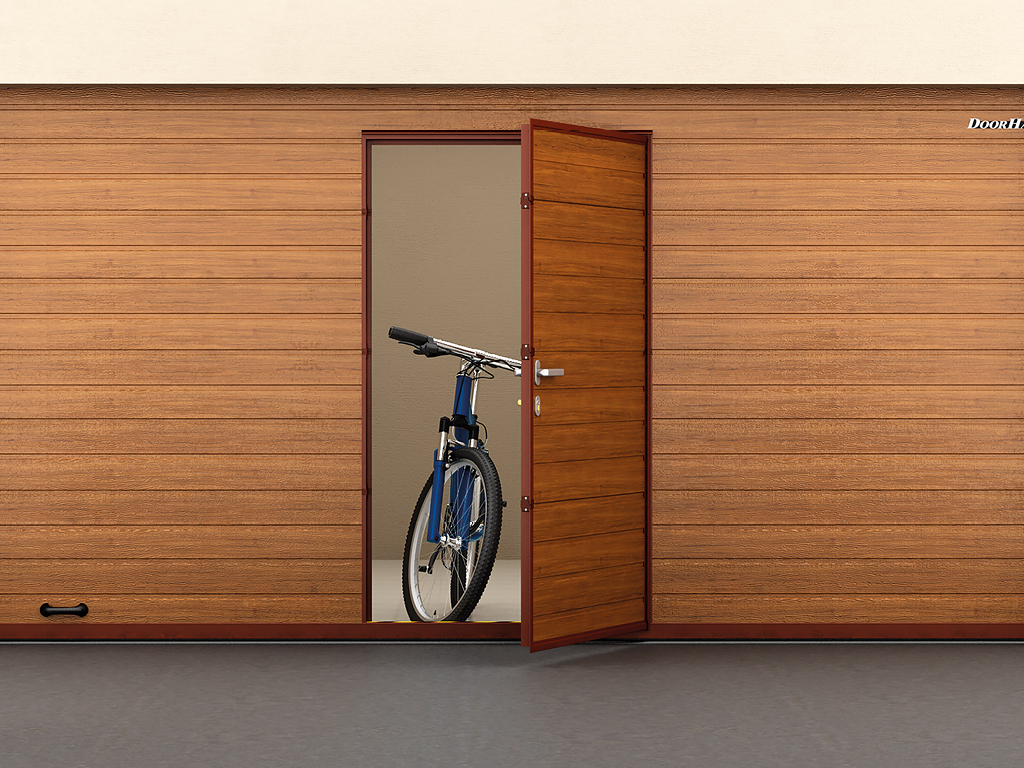

Жолтунду тактоо жакшыртылган түзүлүшкө ээ, жогорку бекемдик жана эстетикалык көрүнүшкө айырмаланат. Минималдуу щиттин бийиктиги — 2 130 мм.

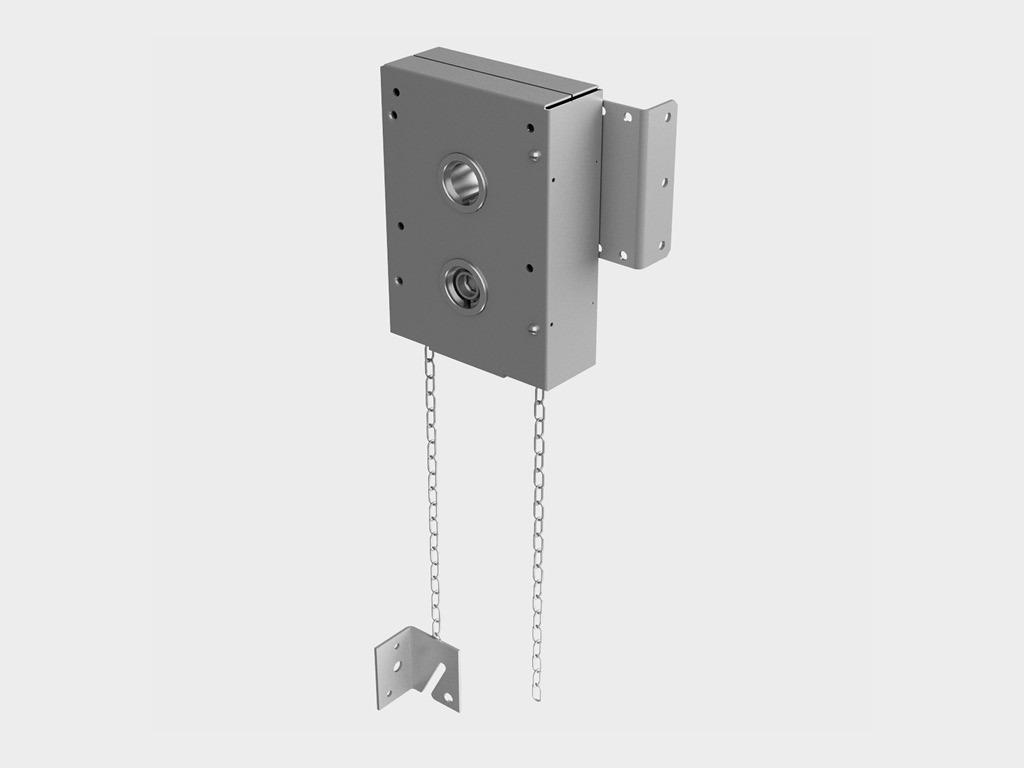

Кол тизмектүү жетеги бардык түрдөгү өнөр жай эшиктерине орнотулат жана эшиктин кайышын кол менен көтөрүү жана түшүрүү үчүн колдонулат.

Механикалык бычуу түзүлүшү кайышты ички бөлмөдөн жабууга мүмкүндүк берет. Ал жөнөкөй жана ишенимдүү.

Механикалык кулпулоочу түзүлүш эшиктин кайышын жабык абалда жана ички бөлмөдөн да, көчөдөн да блоктоого мүмкүнчүлүк берет.

100 000 циклга эсептелген торсиондук механизм.

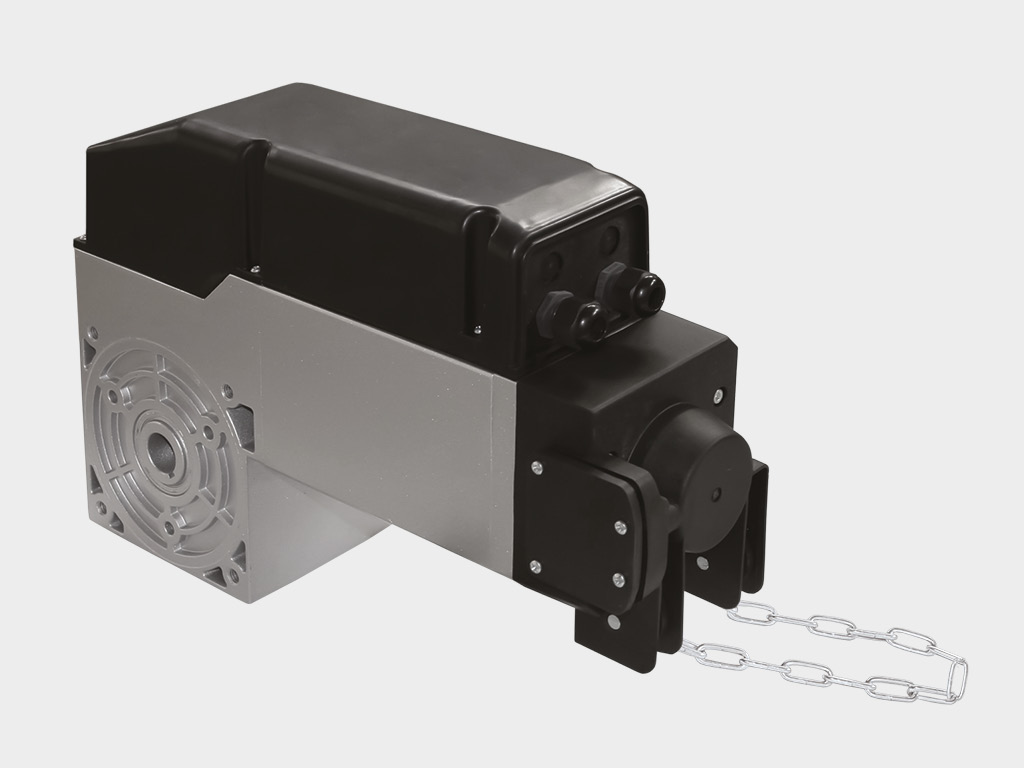

Эшикти автоматташтыруу үчүн жетектөө жана коопсуздук системаларынын мүмкүнчүлүгү (бул тууралуу толук маалыматты «Эшиктин автоматикасы» бөлүмүнөн караңыз).

Кошумча тышкы коргоочу контур кайышты тыгыз жабууну камсыз кылат. Уплотнительлердин ортосунда пайда болгон аба камерасы эң жакшы герметизацияны камсыз кылып, бөлмөгө суук кирүүгө бөгөт коюп жатат.

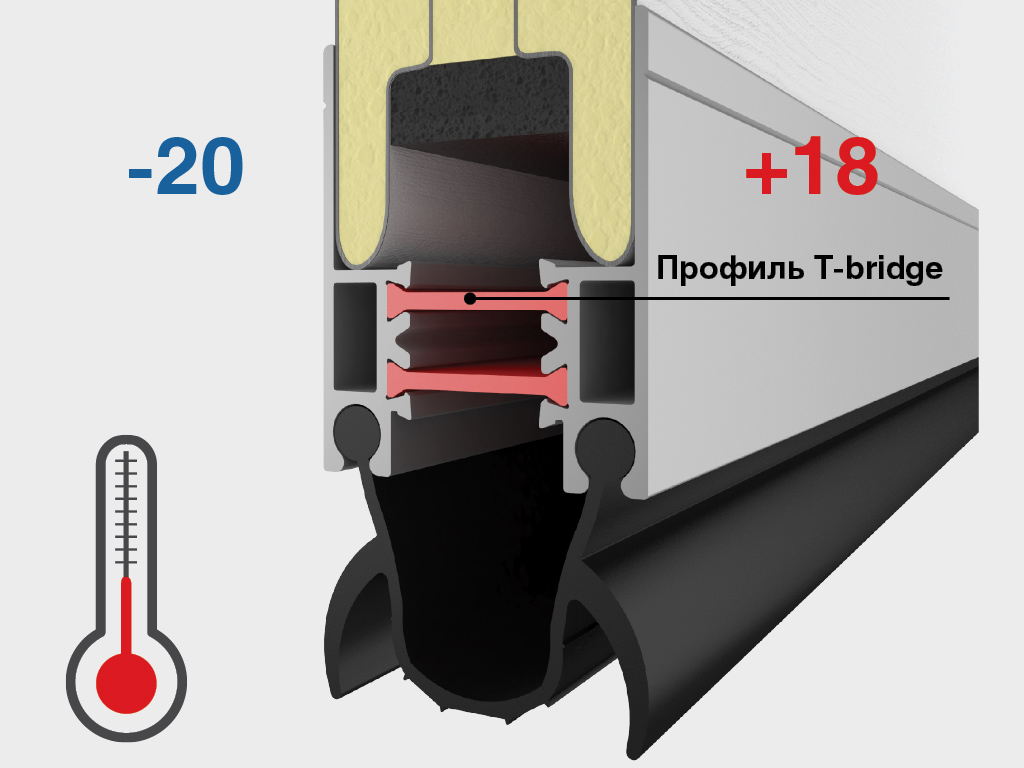

«Термопакет» опциясы термогоюнуна туруктуу төмөнкү (жогорку) алюминий профилин Т-bridge технологиясын колдонуп орнотууну көздөйт, бул жылуулуктун жоголушун алдын алууга жардам берет.

Техникалык мүнөздөмөлөр

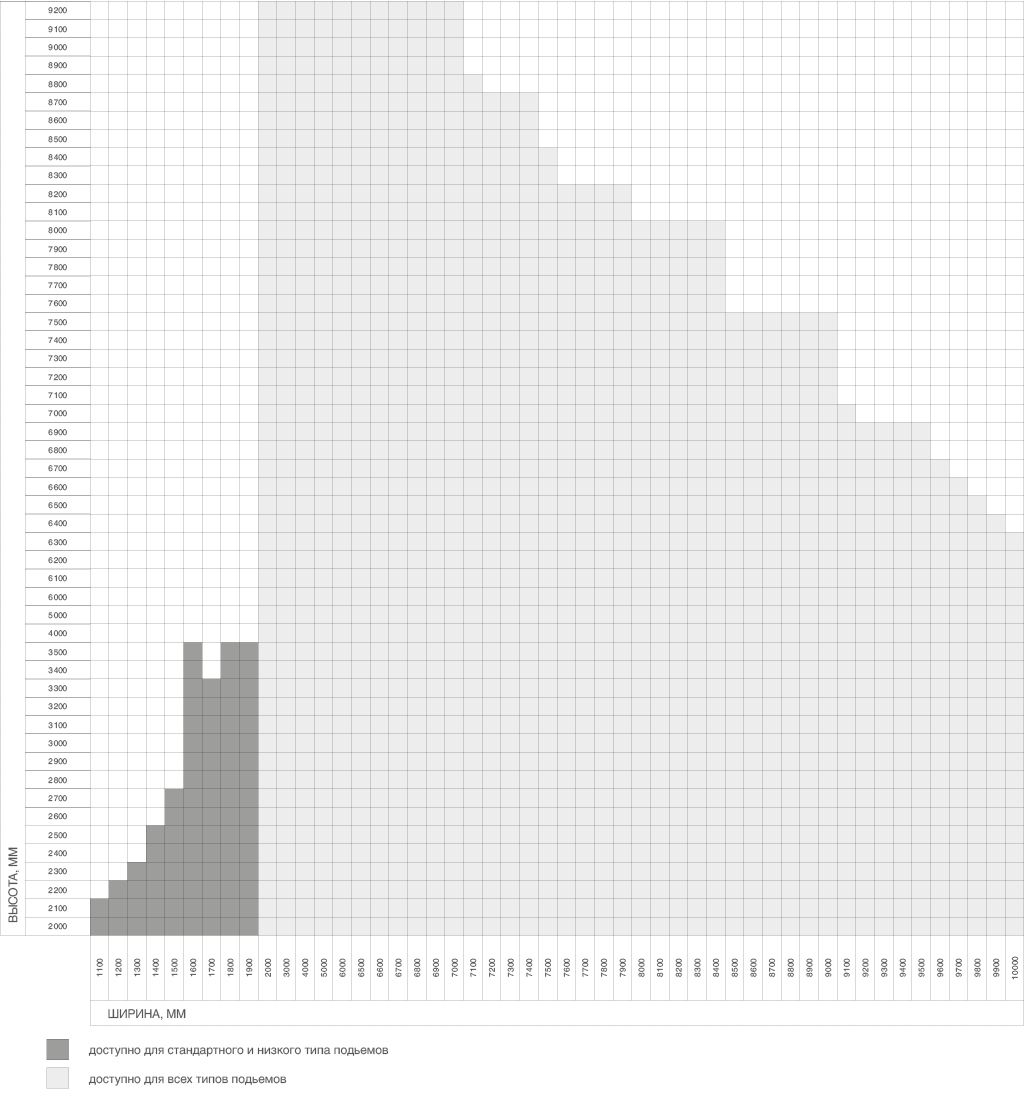

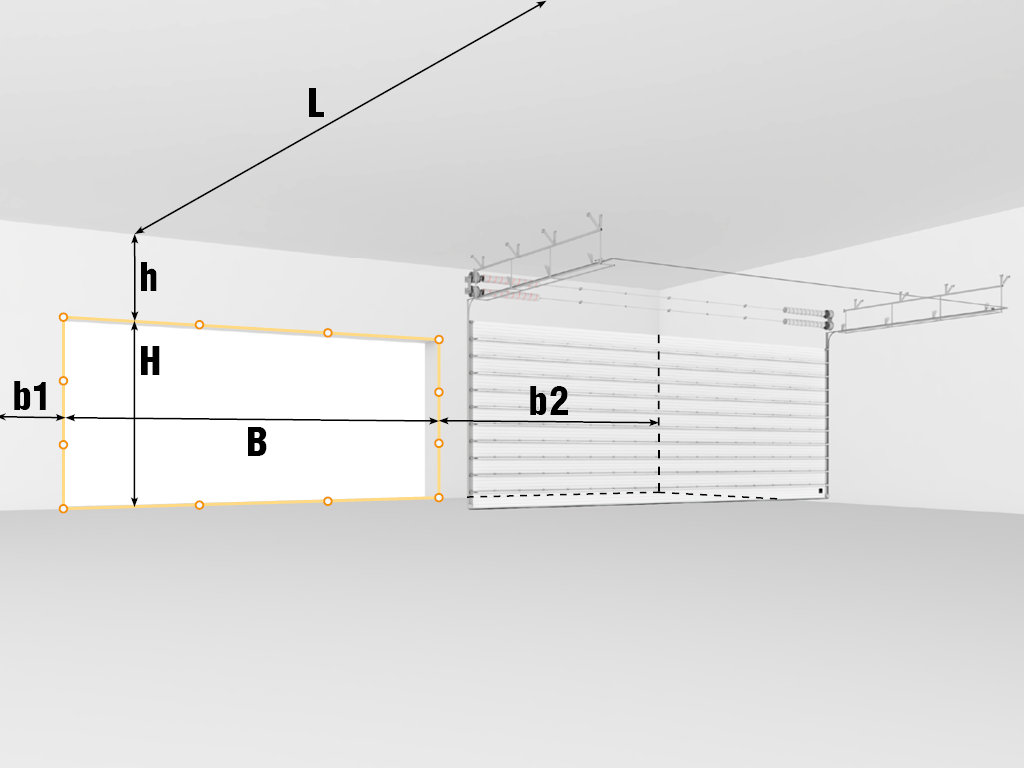

Таблица размеров

Размеры проема

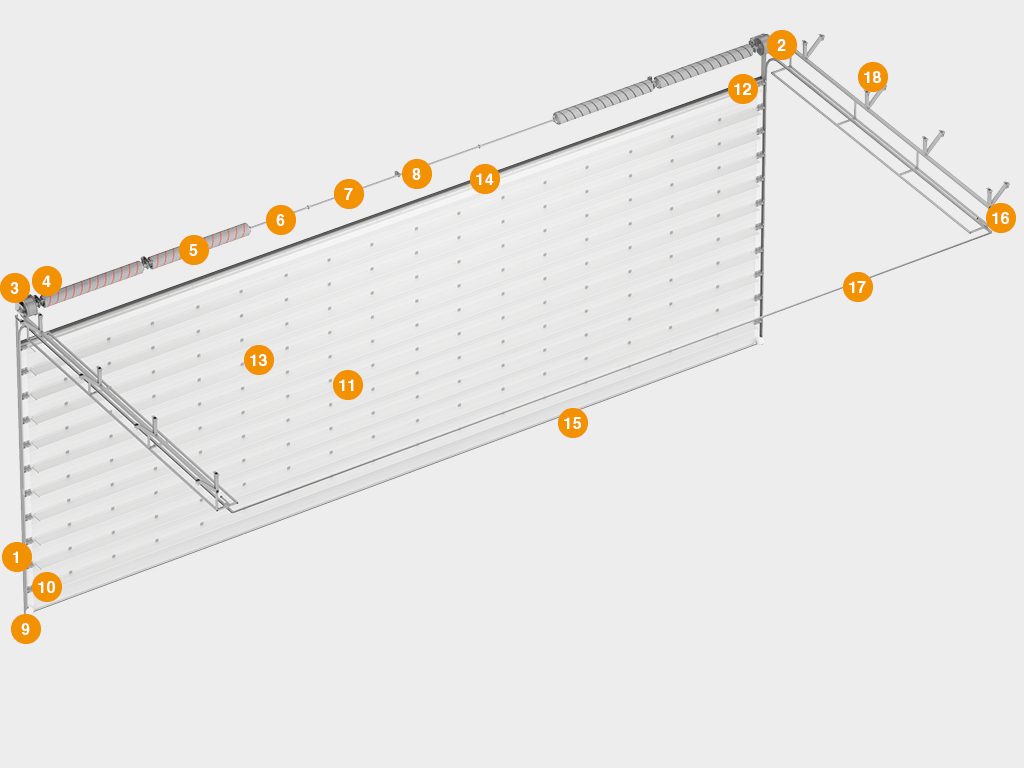

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–9 200 (максималдуу бийиктик көтөрүү түрүнө жараша)

Ширина проема, мм

1 100–10 000

Притолока, мм

150дөн баштап

Пристенки, мм

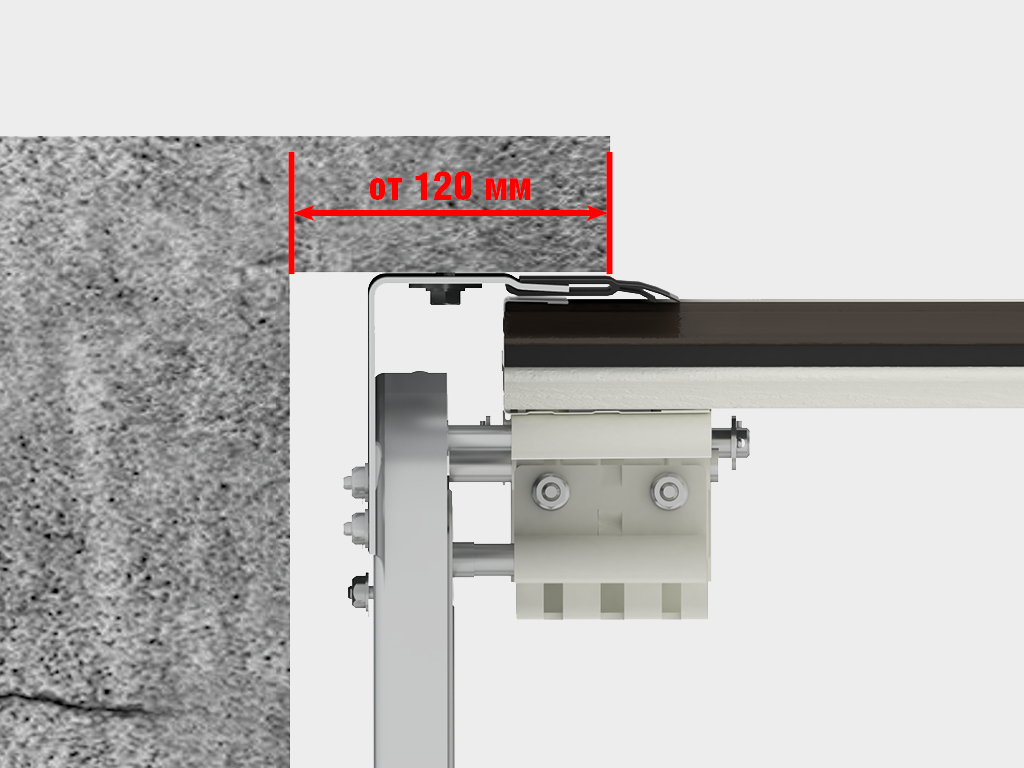

120ден баштап

Тик багыттагы багыттоочу түзүм
Горизонталдуу багыттоочу түзүм
П-түздүктөгү кронштейн жана барабан
Калкып кетүү пружинасын коргоо түзмөгү
Балансирдик пружина механизми (торсиондук пружина)
Цилиндрдик вал
Байланыштуу муфта
Ички таяныч кронштейни
Трос калып кетүүдөн коргоо түзмөгү
Ташуу ролиги менен бока таянычы
Ички тобу
Жогорку таяныч роликти кармагыч менен
Күчөткөн алюминий профили
Жогорку профиль жана тығыздоочу элемент
Төмөнкү профиль жана тығыздоочу элемент
Пружиндык амортизатор
С-профиль
Күчтүү монтаждык конструкция жана кармоо системасы

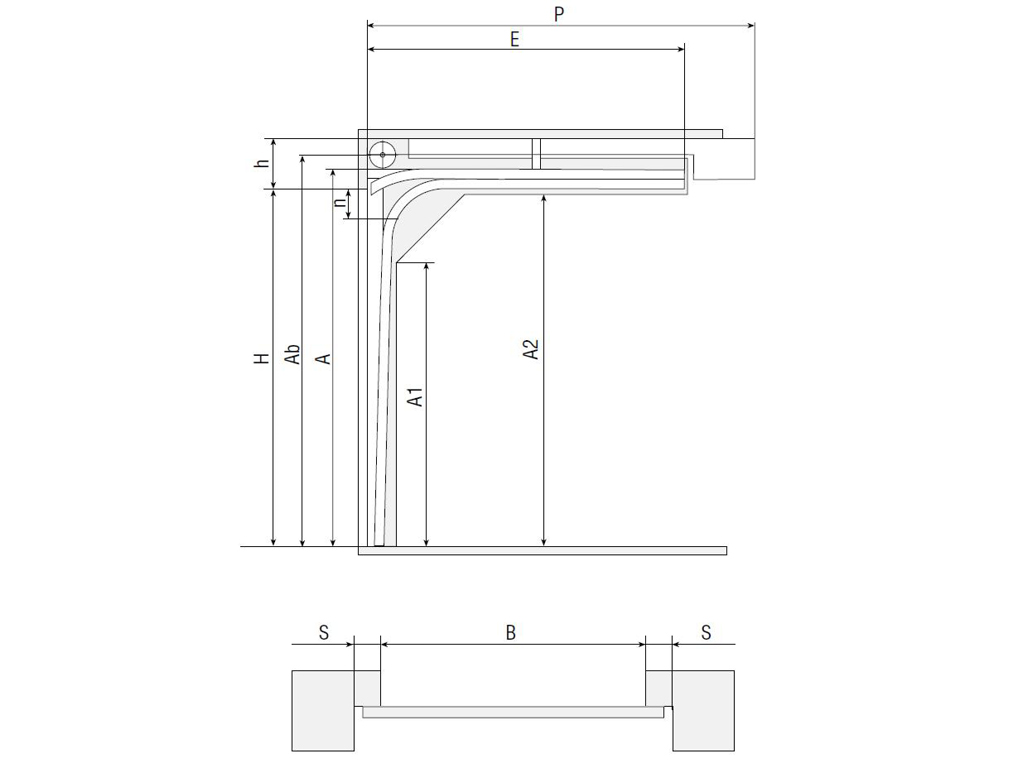

Төмөн көтөрүү, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (тавандык жетектөө менен); ≥ 280 (H ≥ 3 700 болгондо); ≥ 280 (валдык жетектөө менен, H < 3 700 болгондо)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 (жетеги жок); 0...10 (тавандык жетектөө менен)

Төмөн көтөрүү, барабан алды жагында (RKTN багыттоочуларынын комплекти).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (жетеги жок); 40...60 (тавандык жетектөө менен)

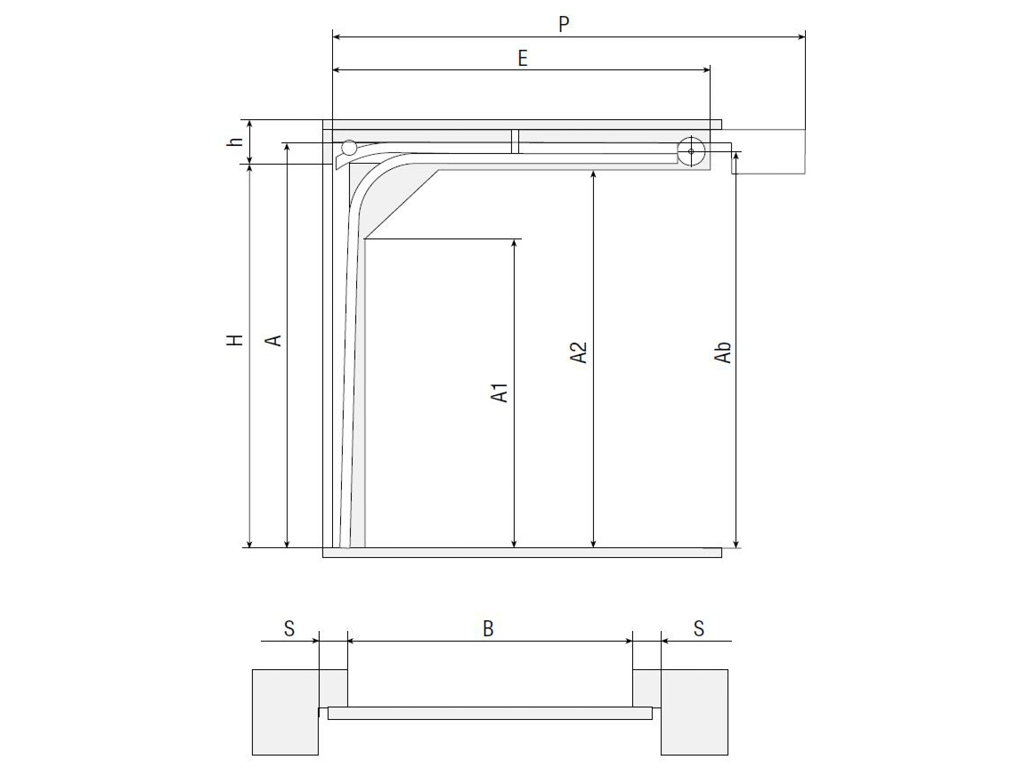

Төмөн көтөрүү, барабан арткы жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 ≥ 160 (тавандык жетектөө менен)
B, мм Ширина проема	B
A, мм Высота угловой стойки	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Ab, мм Высота оси вала и барабана	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (жетеги жок); 40...60 (тавандык жетектөө менен)

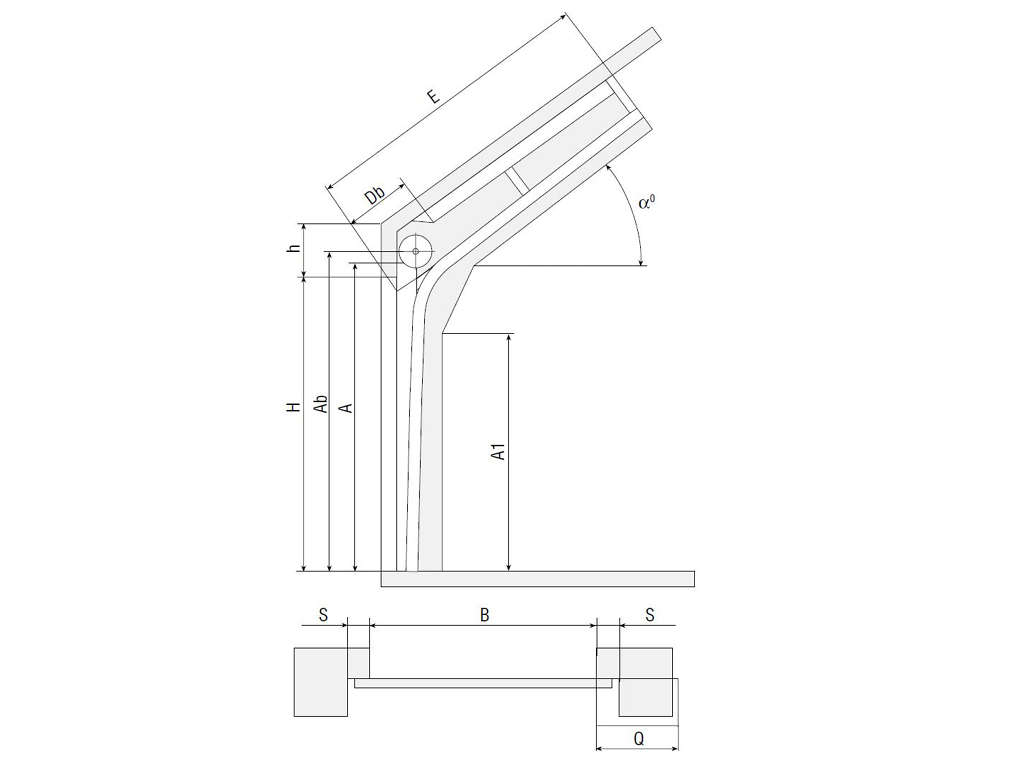

Стандарттуу бир кыйшык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5°ге кыска)
Q, мм Зона расположения привода на вал	300

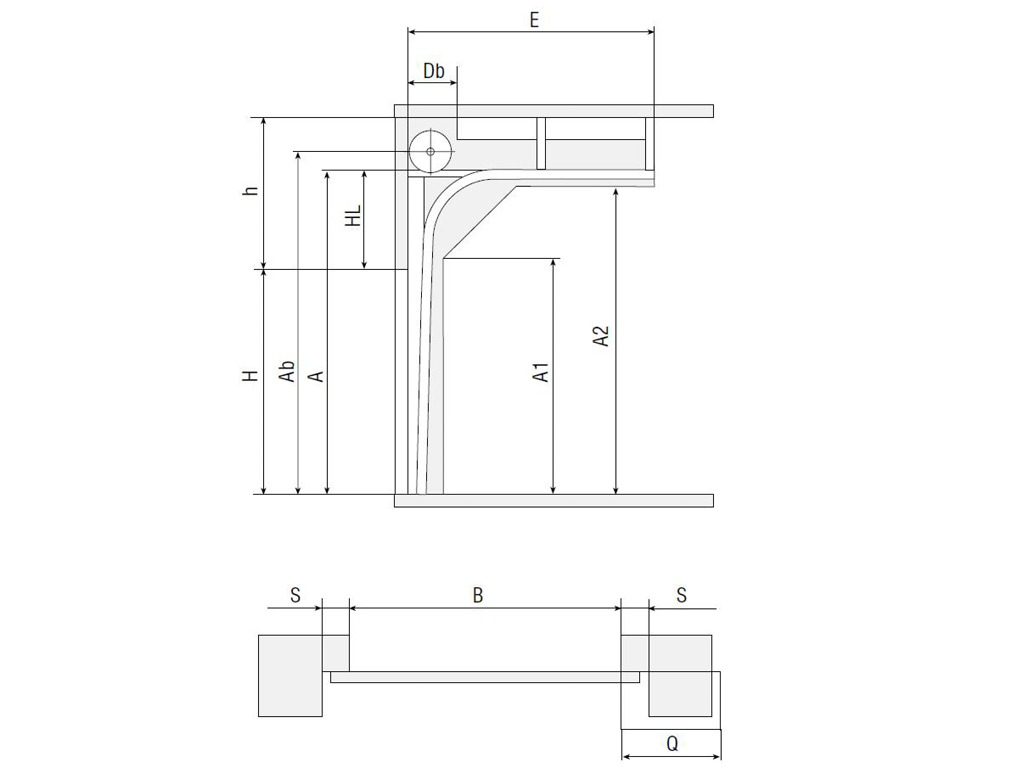

Жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	Жалпы боюнча h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

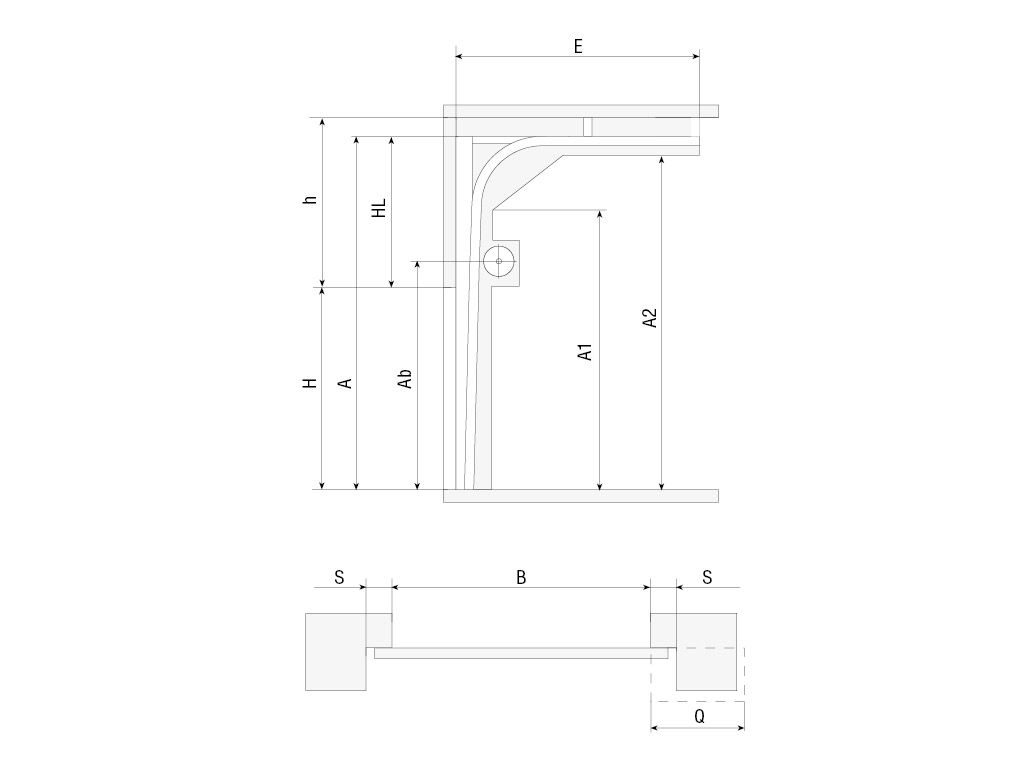

Жогорку көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

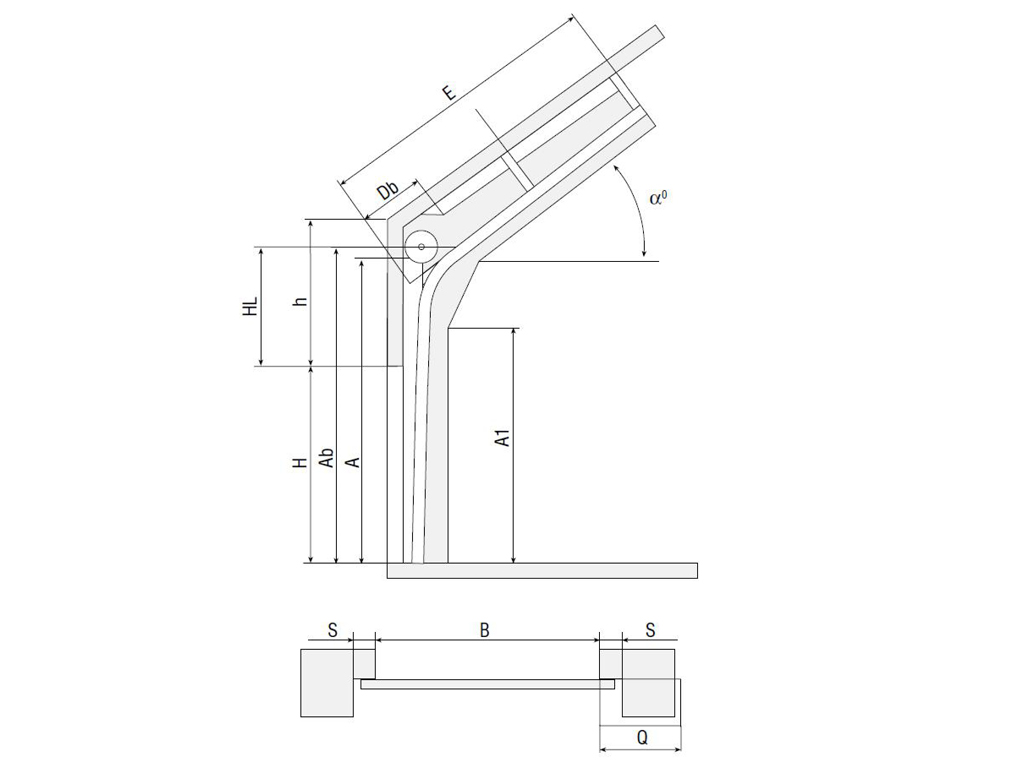

Бир кыйшык жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5°ге бөлүнгөн)
Q, мм Зона расположения привода на вал	300

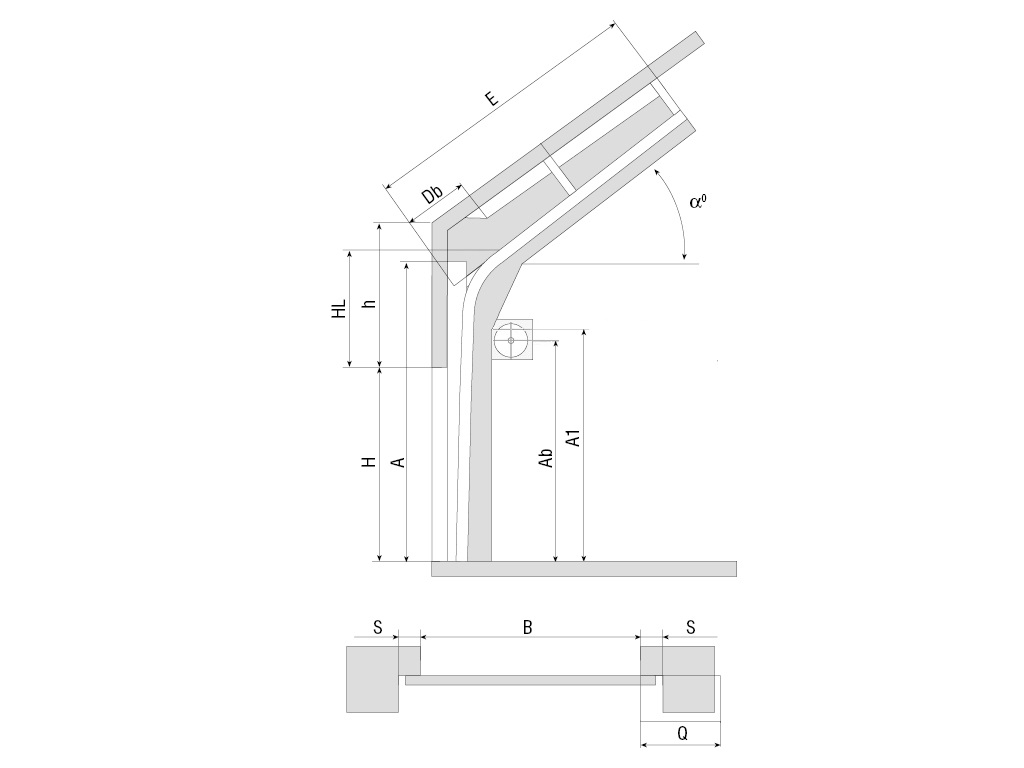

Бир кыйшык жогорку көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (5°ге бөлүнгөн)
Q, мм Зона расположения привода на вал	≥ 650

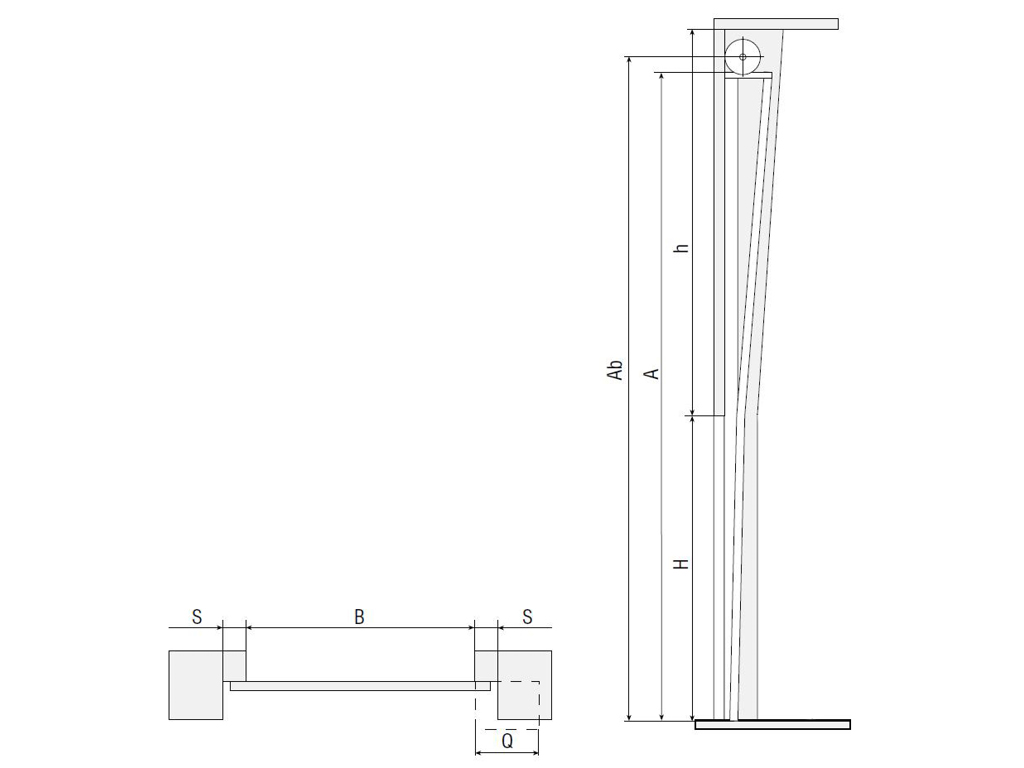

Тик көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

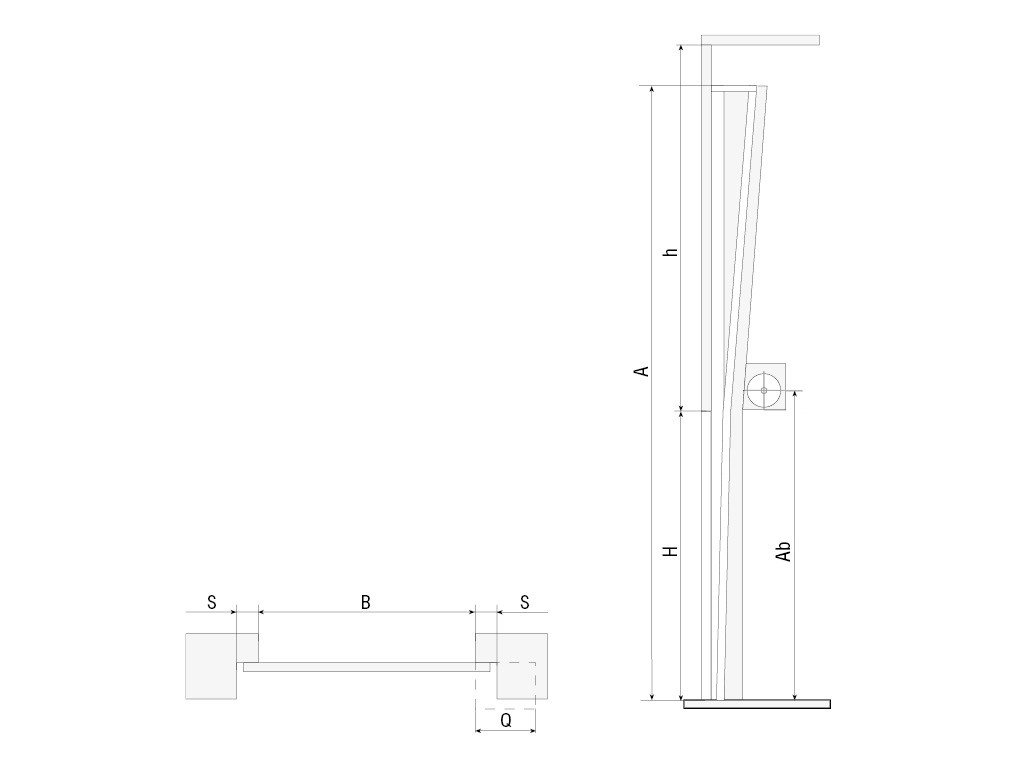

Тик көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

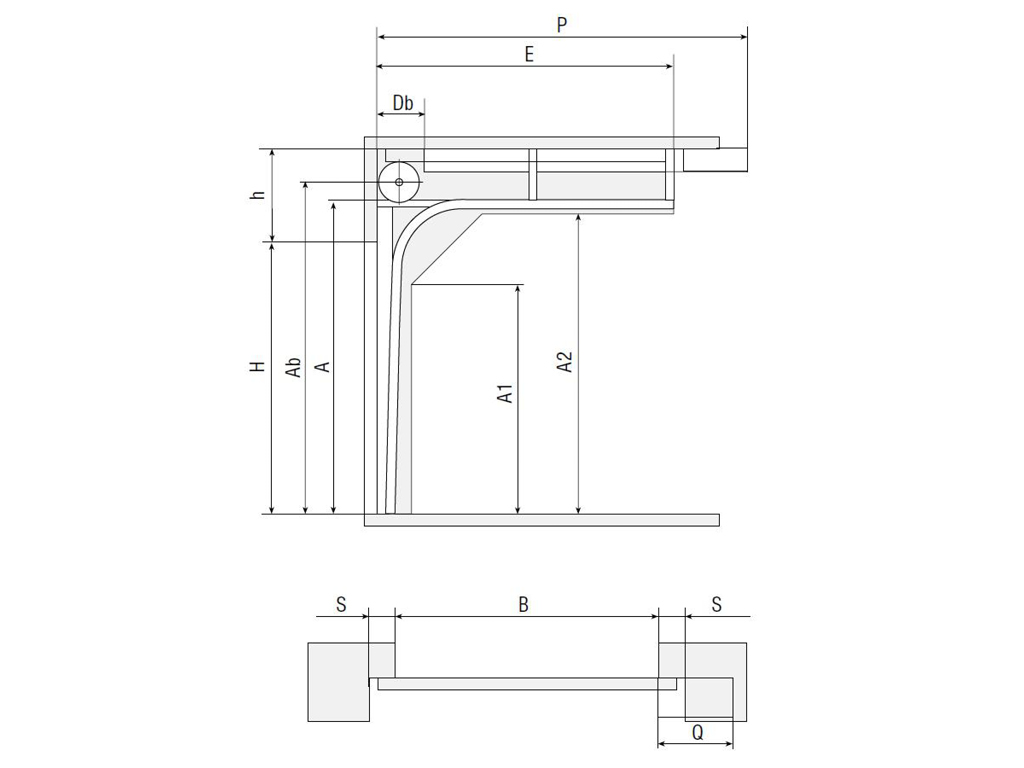

Стандарттуу көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165A + 97
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Безотказность, количество циклов открывания-закрывания, не менее	Эшиктердин ишенимдүүлүгү — 120 000, торсиондук механизм — 25 000 (жалпы боюнча)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	12,5

1. Вороттордун кайыштары багыттоочулар боюнча жай кыймылдашы керек, ошондой эле эшиктер тең салмактуу болушу керек, башкача айтканда, алардын салмагы торсиондук серптемелердин айлануу күчү менен компенсацияланат.

2. Эшикти кол менен ачуу жана жабуу жөн гана колдонуучу тутка менен ишке ашырылат.

3. Эшикти кол менен ачып жана жабууда көп күч колдонбоңуздар. Чабал тартуулоолорго тыюу салынат.

4. Эшиктер иштөө учурунда адамдар жана жаныбарлар эшиктин иштөө аймагында болбой тургандай абалды көзөмөлдөп туруңуз.

5. Эшиктин кыймылдап жаткан кайышынын алдынан өтүүгө катуу тыюу салынат, анткени бул жаракаттарга алып келиши мүмкүн.

6. Эшиктерди соккуларга кабылбаңыз жана ачылып-жабылуу учурунда алардын эркин кыймылына тоскоол болбоңуз.

7. Багыттоочуларды жана роликтерди булгануудан сактаңыз, анткени бул кыймылдын кыскашуусуна алып келиши мүмкүн, ал эми электр жетеги бар болсо, ал аркасында жүктүн ашып кетишине жана бузулуусуна себеп болушу мүмкүн.

8. Эшик кайышынын кыймылы учурунда бөгөт коюучу буюмдар жана калдыктар болбогондугун текшериңиз. Алардын болушу эшиктин кыймылсыз болушуна жана кайыштын бүдөмүктөшуне алып келиши мүмкүн.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу системасы жана секциялык эшиктин кайышы катуу комбинирленген куту менен корголгон, картононун жана пенопласттын аралашмасын колдонуп, стретч-пленка менен байланыштырылган; толуктоо гофрокартондон жасалган кутуга орнотулуп, таңгактоо пленкасы менен жабылган; бардык таңгактар маалыматтык этикеткалар менен жабдылган, аларда заказ боюнча маалымат жана компаниянын логотиби камтылган.
Состав	Картон, пенопласт, стретч-пленка, скоч
Ширина, мм	Щиттин таңгакталган өлчөмү — 500дөн 800гө чейин
Высота, мм	Щиттин таңгакталган өлчөмү — 200дөн 800гө чейин
Длина, мм	Щиттин таңгакталган өлчөмү — 2 100дөн 10 100гө чейин
Вес брутто, кг	1000ге чейин
Количество в упаковке, шт.	Калкан таңгагы - 3төн 17 панелге чейин; гиддердин пакети - 1 гид системасы; компоненттерди таңгактоо - толук комплекти менен кутуча (бир нече болушу мүмкүн); Кошумча таңгак (чет, дельта профили ж.б.) мүмкүн.

Кошумча сүрөттөмө печать

Сэндвич-панелдерди заводдук упаковкада горизонталдык абалда тегиз бетте, өндүрүштүн башталгандан бери 6 айдан ашпаган убакытка жабык типтеги сактоо жайларында же чатырдын астында сактоого сунушталат. Панелдер түз күн нурунан, жаратылыш жаандарына жана булганууга корголушу керек.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Ачылышка үстүңкү орнотуу — багыттоочу система ачылыштын ичкерки жагында сүртмөлөргө жана баштыкка орнотулат.

Керектүү көрсөткүчтөрдү алуу үчүн сантиметр жана курулуш деңгээли жетиштүү. Бардык өлчөмдөр бөлмө ичинен жүргүзүлөт. Ар бир көрсөткүчтү өлчөө үчүн кеминде үч чекитте өлчөө керек (эң четки позицияларда жана борбордо).

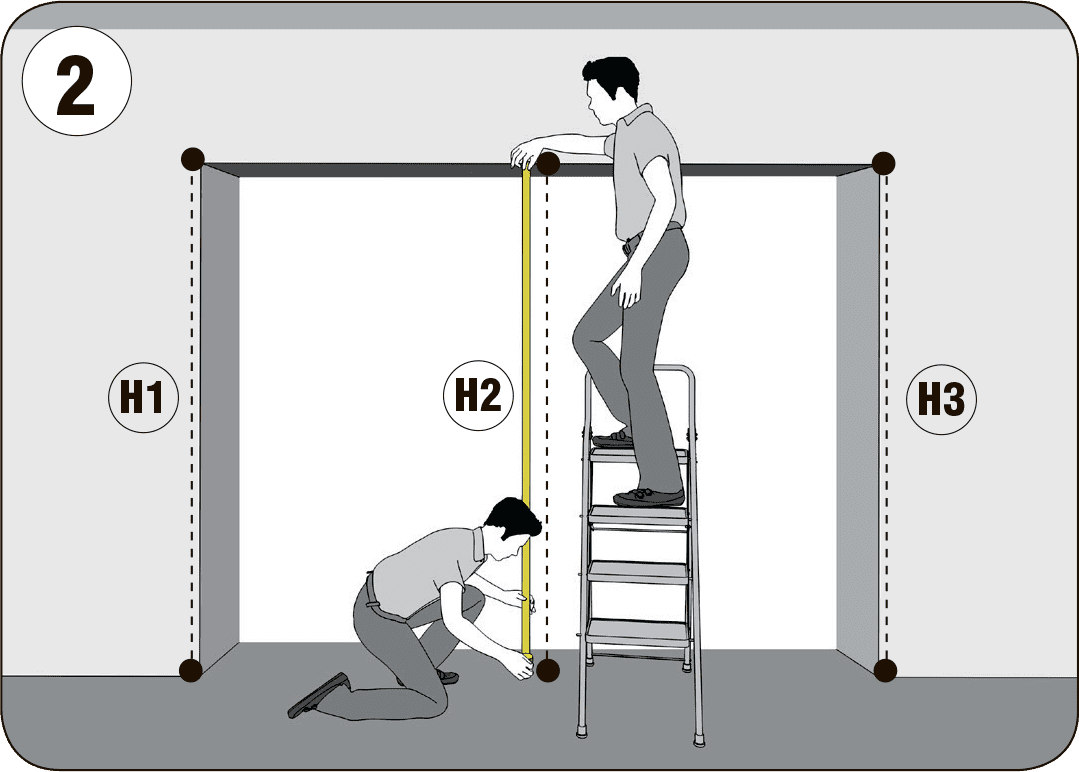

Н — ачылыштын бийиктиги (тезден көтөрүлүп жаткан жерден ачылыштын үстүнө чейин аралык).
B — ачылыштын туурасы (сол жээгинен оң жээгине чейин аралык).

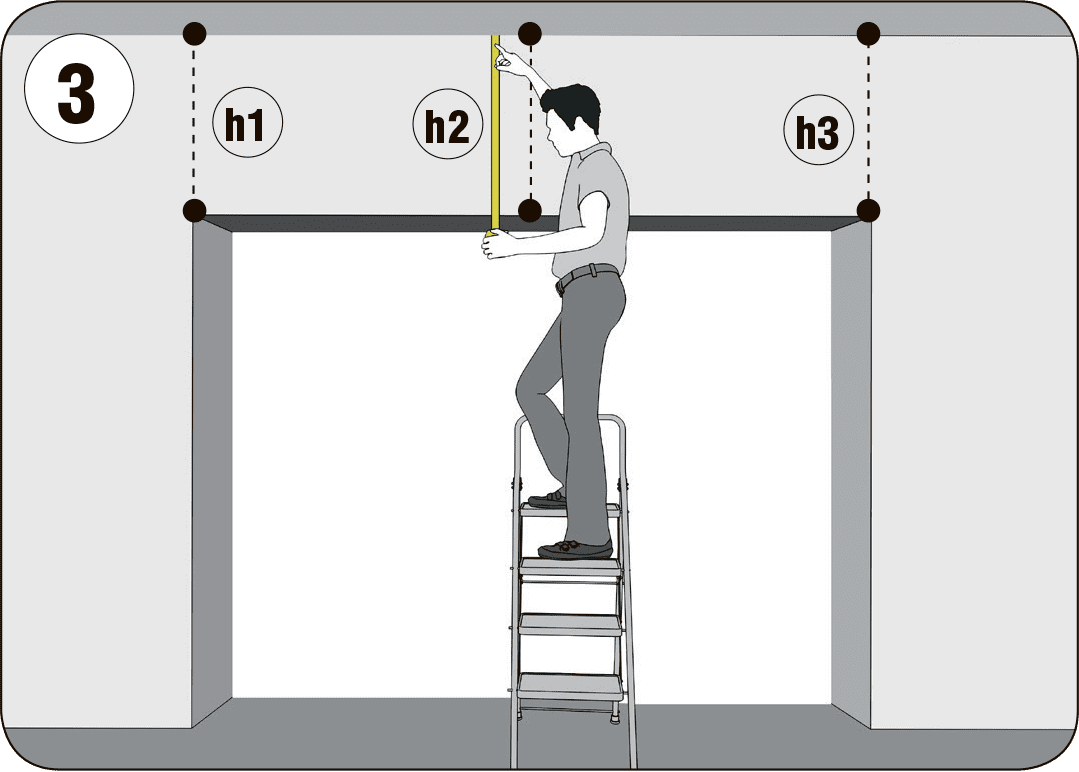

h — баштык (ачылыштын үстүнөн тоскоолдуктарга чейин аралык), кеминде 150 мм.

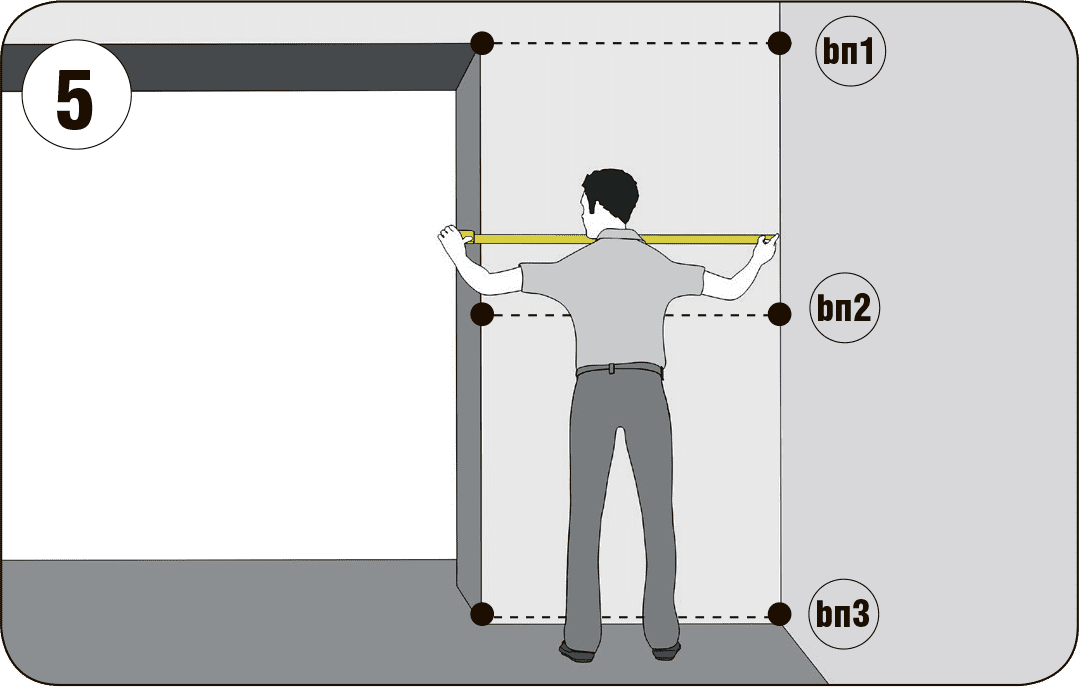

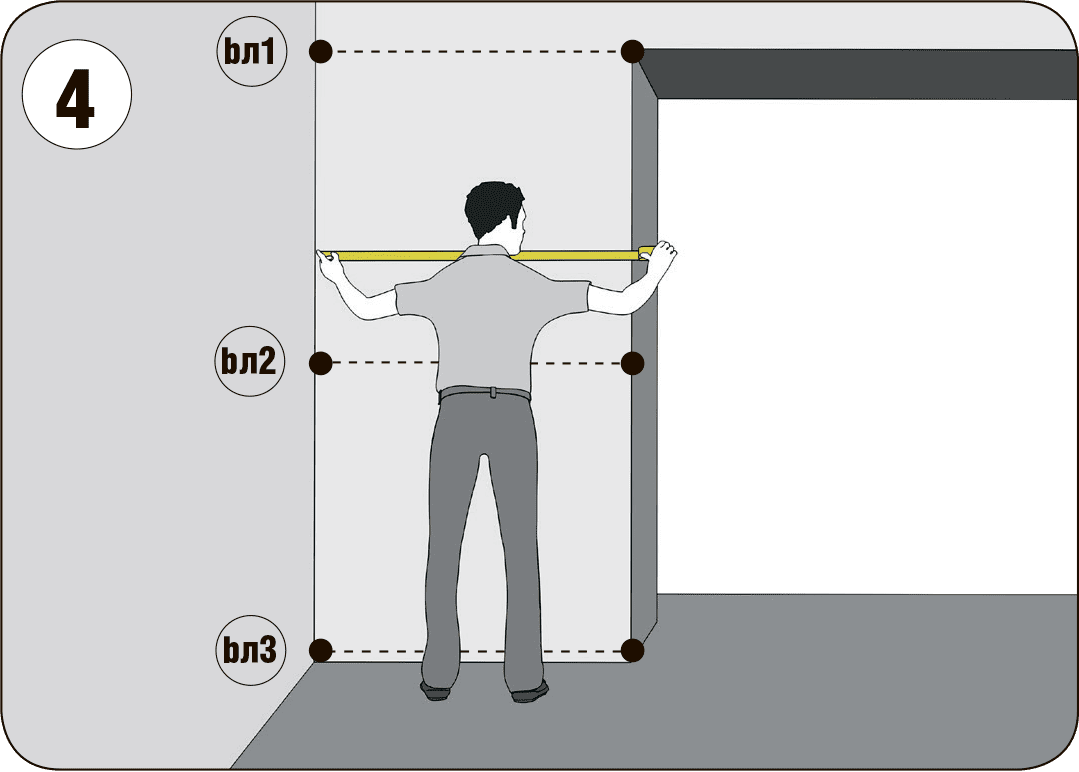

b1/ b2 — сол/оң тараптагы четтик аралык (керектүү четтен тоскоолдуктарга чейин аралык), кеминде 120 мм.

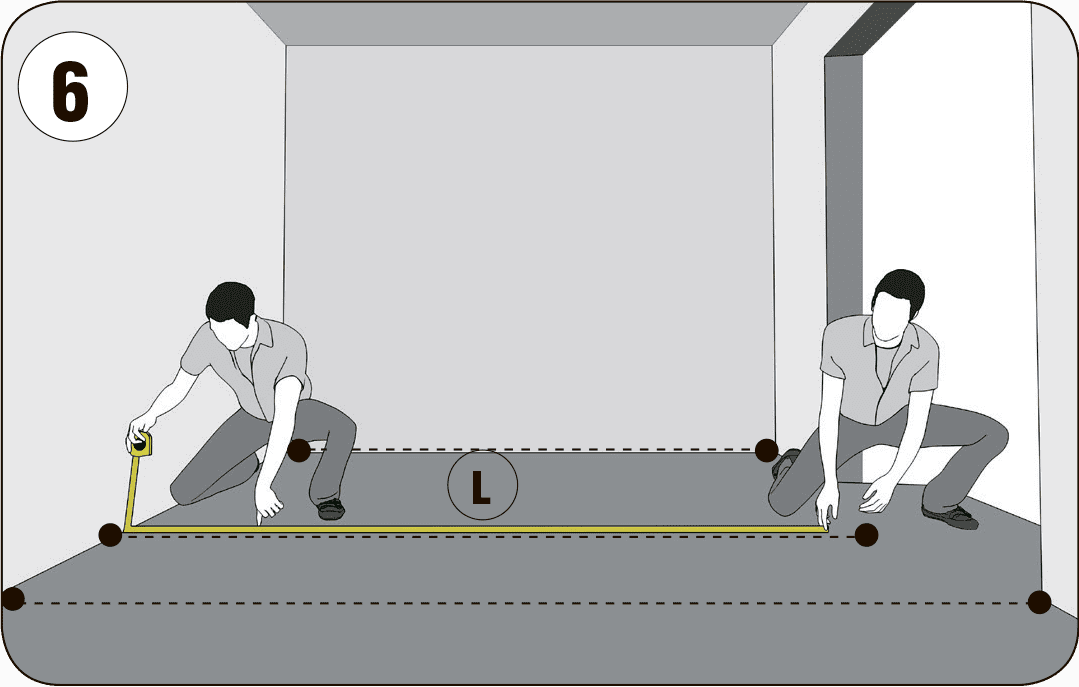

L — бөлмөнүн тереңдиги.
Н жана B өлчөмдөрү өлчөнгөндө, жыйынтык катары эң чоң көрсөткүч кабыл алынат.
h, b1, b2 жана L өлчөмдөрү өлчөнгөндө, жыйынтык катары эң кичине көрсөткүч кабыл алынат.
Ачылыштын туурасы боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык жазыкты (сүртмөлөрдү жана баштыктарды) сактоо зарыл. Багыттоочу системаны орнотуу үчүн негиз монолиттүү жана бекем болушу керек, эгер ошондой негиз болбосо, кошумча тешик же металлды колдонуу менен ачылышты түзүү талап кылынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

ISD секциялык дарбазаларды орнотуу боюнча нускамалар

PDF

Стандарттык жана жогору көтөрүлүү типтеги секциялык дарбазаларды орнотуу боюнча нускамалар

PDF

Паспорту «Алюминийден жасалган секциялык дарбазалар ISD03ALU»

PDF

Тастыктоо сертификаты «Курулуштар жана имараттар үчүн дарбазалар. Сериалык өндүрүү»

PDF

Тастыктоо сертификаты «Сэндвич-панелдер»

PDF

Тастыктоо сертификаты «Дарбазалар үчүн комплекттик буюмдар»

PDF

Тастыктоо сертификаты «Металл секциялык дарбазалар» (Беларусь)

PDF

Эксперттик корутундулар, СанПиН талаптарына ылайыктыгы

PDF

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары

PDF

DWG

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары, ачкычтын түзүлүшү

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери, ачкычтын түзүлүшү

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан, ачкычтын түзүлүшү

PDF

DWG

ISD01, стандарттык көтөрүлүү

PDF

DWG

ISD01, стандарттык көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, стандарттык көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү

PDF

DWG

ISD01, жогору көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар, ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

ISD01, тик көтөрүлүү

PDF

DWG

ISD01, тик көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, тик көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

Секциялық дарбазада калитка жана терезелерди жайгаштыруу (V4ST калитка)

PDF

DWG

Секционный дарбазада калитка жана терезелерди жайгаштыруу (V5 калитка)

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга сэндвич-панелдердин жана багыттачылар системасынын болот профилдеринин тешиксиз коррозиясына 10 жылдык кепилдик берилет.

Жаңы буюмдар

Уникалдуу жүк көтөрүүчү алюминий профили DHSW-U140 панелиңизге катуулукту берип, панелдердин ийилишинин алдын алат.

Эксклюзивдүү опция — күчтүү монтаждык конструкция, полотнонун горизонталдык багыттачыларын динамикалык жүктөрдө катуу бекитип, дарбазанын полотносунун кулашынын кошумча коргоосун камсыздайт.

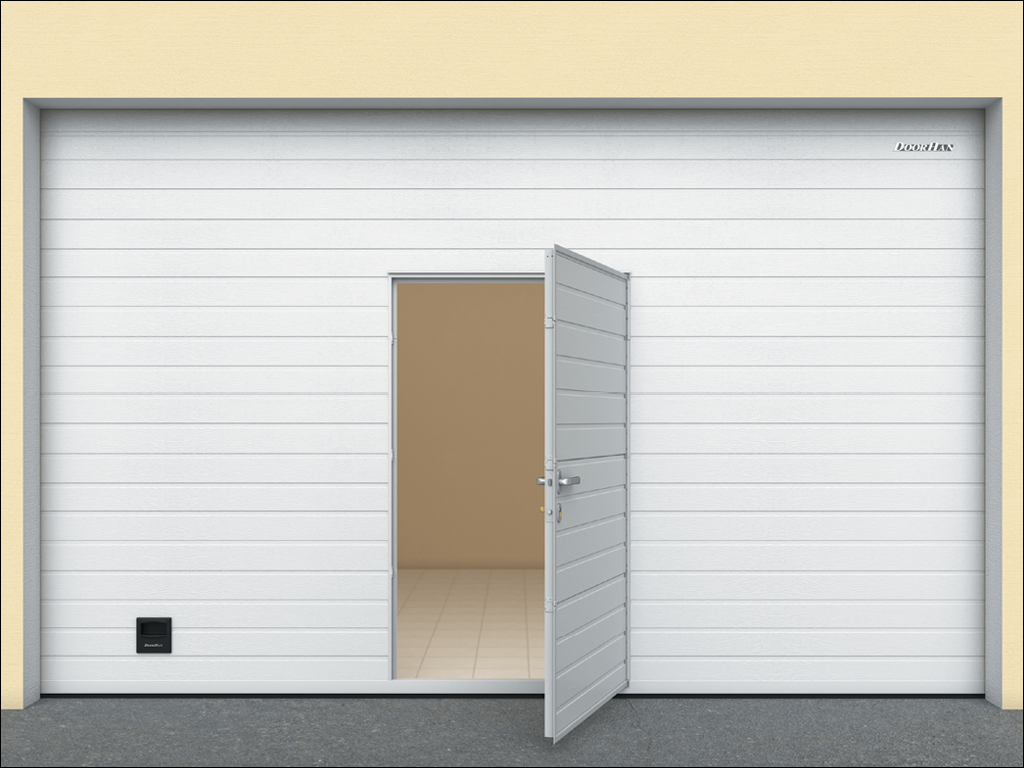

Жаңы V4ST, V5ST калиткалар стандарттык профилдер комплекттеринин негизинде жарык тешиктеринин тыгылмалары менен (ачкычтын туурасы 6 м чейин бар).

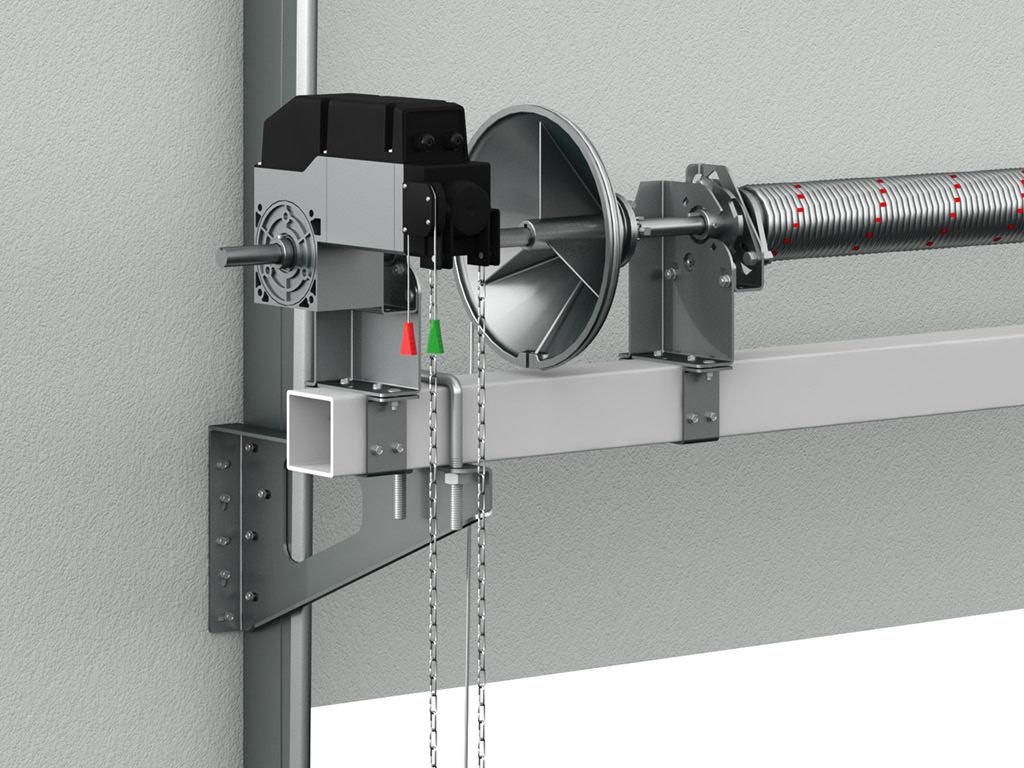

Торсиондук механизмдин колдоо кронштейндери толугу менен жаңыланды, бул монтаж процесстин жеңилдөөсүнө мүмкүндүк берди: <br>- Торсиондук механизмди топтом катары орнотуу жана подшипниктерди алдын ала орнотулган чыгыш түтүгүнө кронштейндерге бекитүү оңой; <br>- Спрингтерди үзүлүүдөн коргоо түзмөктөрүн түздөн-түз колдоо кронштейнине бекитүү, өтүүчү туташтыргычтарды колдонбостон; <br>- Жаңы система кронштейндин орнотуучусун кармоо кашаасы менен бекитүүнү сунуштайт, бул монтаж процесси учурунда колдоо кронштейндеринин жайгашуусун өзгөртүүгө мүмкүндүк берет.

Торсиондук механизмдин колдоо кронштейндери толугу менен жаңыланды, бул монтаж процесстин жеңилдөөсүнө мүмкүндүк берди:
- Торсиондук механизмди топтом катары орнотуу жана подшипниктерди алдын ала орнотулган чыгыш түтүгүнө кронштейндерге бекитүү оңой;
- Спрингтерди үзүлүүдөн коргоо түзмөктөрүн түздөн-түз колдоо кронштейнине бекитүү, өтүүчү туташтыргычтарды колдонбостон;
- Жаңы система кронштейндин орнотуучусун кармоо кашаасы менен бекитүүнү сунуштайт, бул монтаж процесси учурунда колдоо кронштейндеринин жайгашуусун өзгөртүүгө мүмкүндүк берет.

Дизайн

Панелдердин дизайны

Такта (сыртка жагы)

Горизонталдуу тилке (ичкерки жагы)

Беттин түрү

Агачка окшош (сыртка жагы панели)

Штукатурка (ичкерки жагы панели)

Түсдөр

RAL 9003 (ак)

Комплектация

Базовая комплектация

Спринг үзүлүшүнөн коргоочу түзүлүш, штаттан тыш кырдаалдарда валды бөгөп, эшиктин түшүшүн алдын алат.

Эргономикалык колдонуучу тутка эшикти оңой жана ыңгайлуу ачууга жана жабууга мүмкүндүк берет.

Монтаждоо комплектациясы, колдонмо жана продукциянын паспорту менен куту.

Дополнительная комплектация

Механикалык бычуу түзүлүшү кайышты ички бөлмөдөн жабууга мүмкүндүк берет. Ал жөнөкөй жана ишенимдүү.

100 000 циклга эсептелген торсиондук механизм.

Техникалык мүнөздөмөлөр

Таблица размеров

Параметр

Показатель

Высота проема, мм

2 000–9 200 (максималдуу бийиктик көтөрүү түрүнө жараша)

Ширина проема, мм

1 100–10 000

Притолока, мм

150дөн баштап

Пристенки, мм

120ден баштап

Конструкция

Тик багыттагы багыттоочу түзүм
Горизонталдуу багыттоочу түзүм
П-түздүктөгү кронштейн жана барабан
Калкып кетүү пружинасын коргоо түзмөгү
Балансирдик пружина механизми (торсиондук пружина)
Цилиндрдик вал
Байланыштуу муфта
Ички таяныч кронштейни
Трос калып кетүүдөн коргоо түзмөгү
Ташуу ролиги менен бока таянычы
Ички тобу
Жогорку таяныч роликти кармагыч менен
Күчөткөн алюминий профили
Жогорку профиль жана тығыздоочу элемент
Төмөнкү профиль жана тығыздоочу элемент
Пружиндык амортизатор
С-профиль
Күчтүү монтаждык конструкция жана кармоо системасы

Стандартные конструктивные решения

Төмөн көтөрүү, барабан алды жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 230; ≥ 260 (тавандык жетектөө менен); ≥ 280 (H ≥ 3 700 болгондо); ≥ 280 (валдык жетектөө менен, H < 3 700 болгондо)
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 110
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 300
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	190 (жетеги жок); 0...10 (тавандык жетектөө менен)

Төмөн көтөрүү, барабан алды жагында (RKTN багыттоочуларынын комплекти).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 160
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 54
Ab, мм Высота оси вала и барабана	≥ A + 59
A1, мм Высота вертикальной направляющей	А - 552
A2, мм Высота горизонтальной направляющей	А - 115
E, мм Длина горизонтальных направляющих	Н + 440
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	245 (жетеги жок); 40...60 (тавандык жетектөө менен)

Төмөн көтөрүү, барабан арткы жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 150 ≥ 160 (тавандык жетектөө менен)
B, мм Ширина проема	B
A, мм Высота угловой стойки	h > 170 болгондо: H + 110; 150 ≤ h ≤ 170 болгондо: H + h - 60
Ab, мм Высота оси вала и барабана	h ≤ 170 болгондо: H + 55; 150 ≤ h ≤ 170 болгондо: H + h - 47
A1, мм Высота вертикальной направляющей	А - 543
A2, мм Высота горизонтальной направляющей	А - 106
E, мм Длина горизонтальных направляющих	Н + 510
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 185
n, мм Перекрытие проема в открытом положении	240 (жетеги жок); 40...60 (тавандык жетектөө менен)

Стандарттуу бир кыйшык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	H + 250…985
Ab, мм Высота оси вала и барабана	А + 86/97
A1, мм Высота вертикальной направляющей	Н - 300
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5°ге кыска)
Q, мм Зона расположения привода на вал	300

Жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	Жалпы боюнча h - 330
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	A + 86/97
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Жогорку көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥1 600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	1 330 ≤ HL ≤ h - 150
A, мм Высота угловой стойки	H + HL
Ab, мм Высота оси вала и барабана	H + 400...600 + 280
A1, мм Высота вертикальной направляющей	А - 580
A2, мм Высота горизонтальной направляющей	А - 53
E, мм Длина горизонтальных направляющих	H - НL + 470...600
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	≥ 300
Q, мм Зона расположения привода на вал	≥ 500

Бир кыйшык жогорку көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 660
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	≤ А + 86/97
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
α° Угол наклона направляющих к горизонтали	5...65 (5°ге бөлүнгөн)
Q, мм Зона расположения привода на вал	300

Бир кыйшык жогорку көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	≥ 1600
B, мм Ширина проема	B
HL, мм Расстояние от уровня горизонтальных направляющих до проема	≥ 1 330
A, мм Высота угловой стойки	H + HL + 15...749
Ab, мм Высота оси вала и барабана	Ab > H + 680
A1, мм Высота вертикальной направляющей	Н + HL - 330...580
E, мм Длина горизонтальных направляющих	α° бурчтан көз каранды (вороттордун иштөө аймагын бөлмөгө киргизүүчү өлчөм)
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	300 min
α° Угол наклона направляющих к горизонтали	5...65 (5°ге бөлүнгөн)
Q, мм Зона расположения привода на вал	≥ 650

Тик көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> Н + 500
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	A + 166
S, мм Минимальное боковое пространство	120
Q, мм Зона расположения привода на вал	300

Тик көтөрүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	> H + 120
B, мм Ширина проема	B
A, мм Высота угловой стойки	2H + 120
Ab, мм Высота оси вала и барабана	H + 680
S, мм Минимальное боковое пространство	500 min
Q, мм Зона расположения привода на вал	≥ 650

Стандарттуу көтөрүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
h, мм Высота притолоки	R381: ≥ 420; R305: ≥ 350
B, мм Ширина проема	B
A, мм Высота угловой стойки	R381: H + 235; R305: H + 165A + 97
Ab, мм Высота оси вала и барабана	A + 97
A1, мм Высота вертикальной направляющей	R381: A — 580; R305: A — 490
A2, мм Высота горизонтальной направляющей	А - 110
E, мм Длина горизонтальных направляющих	R381: H + 200; R305: H + 250
Db, мм Рабочая зона торсионного механизма	Ачылыштын өлчөмдөрүнө жана щиттин салмагына көз каранды
S, мм Минимальное боковое пространство	120
P, мм Зона расположения потолочного привода	Н + 1 060
Q, мм Зона расположения привода на вал	300

Технические характеристики

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	1,13 (А)
Звукоизоляция, дБ, класс (ГОСТ 31174)	24 (А)
Безотказность, количество циклов открывания-закрывания, не менее	Эшиктердин ишенимдүүлүгү — 120 000, торсиондук механизм — 25 000 (жалпы боюнча)
Усилие ручного открывания и закрывания, Н, не более	260
Предел водонепроницаемости при перепаде давления, Па (ГОСТ 31174)	250
Объемная воздухопроницаемость, м³/м²*ч (ГОСТ 31174)	4,9
Вес полотна ворот, кг/м²	12,5

Условия эксплуатации продукции

2. Эшикти кол менен ачуу жана жабуу жөн гана колдонуучу тутка менен ишке ашырылат.

3. Эшикти кол менен ачып жана жабууда көп күч колдонбоңуздар. Чабал тартуулоолорго тыюу салынат.

6. Эшиктерди соккуларга кабылбаңыз жана ачылып-жабылуу учурунда алардын эркин кыймылына тоскоол болбоңуз.

Упаковка

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу системасы жана секциялык эшиктин кайышы катуу комбинирленген куту менен корголгон, картононун жана пенопласттын аралашмасын колдонуп, стретч-пленка менен байланыштырылган; толуктоо гофрокартондон жасалган кутуга орнотулуп, таңгактоо пленкасы менен жабылган; бардык таңгактар маалыматтык этикеткалар менен жабдылган, аларда заказ боюнча маалымат жана компаниянын логотиби камтылган.
Состав	Картон, пенопласт, стретч-пленка, скоч
Ширина, мм	Щиттин таңгакталган өлчөмү — 500дөн 800гө чейин
Высота, мм	Щиттин таңгакталган өлчөмү — 200дөн 800гө чейин
Длина, мм	Щиттин таңгакталган өлчөмү — 2 100дөн 10 100гө чейин
Вес брутто, кг	1000ге чейин
Количество в упаковке, шт.	Калкан таңгагы - 3төн 17 панелге чейин; гиддердин пакети - 1 гид системасы; компоненттерди таңгактоо - толук комплекти менен кутуча (бир нече болушу мүмкүн); Кошумча таңгак (чет, дельта профили ж.б.) мүмкүн.

Кошумча сүрөттөмө

Орнотуу

Способы монтажа

Подготовка строительного объекта

Керектүү көрсөткүчтөрдү алуу үчүн сантиметр жана курулуш деңгээли жетиштүү. Бардык өлчөмдөр бөлмө ичинен жүргүзүлөт. Ар бир көрсөткүчтү өлчөө үчүн кеминде үч чекитте өлчөө керек (эң четки позицияларда жана борбордо).
Н — ачылыштын бийиктиги (тезден көтөрүлүп жаткан жерден ачылыштын үстүнө чейин аралык).
B — ачылыштын туурасы (сол жээгинен оң жээгине чейин аралык).
h — баштык (ачылыштын үстүнөн тоскоолдуктарга чейин аралык), кеминде 150 мм.
b1/ b2 — сол/оң тараптагы четтик аралык (керектүү четтен тоскоолдуктарга чейин аралык), кеминде 120 мм.
L — бөлмөнүн тереңдиги.
Н жана B өлчөмдөрү өлчөнгөндө, жыйынтык катары эң чоң көрсөткүч кабыл алынат.
h, b1, b2 жана L өлчөмдөрү өлчөнгөндө, жыйынтык катары эң кичине көрсөткүч кабыл алынат.
Ачылыштын туурасы боюнча полдун деңгээлинин айырмасы 10 ммден ашпашы керек. Монтаждык жазыкты (сүртмөлөрдү жана баштыктарды) сактоо зарыл. Багыттоочу системаны орнотуу үчүн негиз монолиттүү жана бекем болушу керек, эгер ошондой негиз болбосо, кошумча тешик же металлды колдонуу менен ачылышты түзүү талап кылынат.

Кепилдик милдеттенмелери

Документация

Инструкции

ISD секциялык дарбазаларды орнотуу боюнча нускамалар

PDF

Стандарттык жана жогору көтөрүлүү типтеги секциялык дарбазаларды орнотуу боюнча нускамалар

PDF

Паспорта и сертификаты

Паспорту «Алюминийден жасалган секциялык дарбазалар ISD03ALU»

PDF

Тастыктоо сертификаты «Курулуштар жана имараттар үчүн дарбазалар. Сериалык өндүрүү»

PDF

Тастыктоо сертификаты «Сэндвич-панелдер»

PDF

Тастыктоо сертификаты «Дарбазалар үчүн комплекттик буюмдар»

PDF

Тастыктоо сертификаты «Металл секциялык дарбазалар» (Беларусь)

PDF

Эксперттик корутундулар, СанПиН талаптарына ылайыктыгы

PDF

Чертежи

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары

PDF

DWG

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, эсептөө багыттачылары, ачкычтын түзүлүшү

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, RKTN багыттачылар комплекттери, ачкычтын түзүлүшү

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан, ачкычтын чети

PDF

DWG

ISD01, төмөн көтөрүлүү, артка барабан, ачкычтын түзүлүшү

PDF

DWG

ISD01, стандарттык көтөрүлүү

PDF

DWG

ISD01, стандарттык көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, стандарттык көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, стандарттык бурчтуу көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү

PDF

DWG

ISD01, жогору көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар, ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, эки ирет ийилген багыттачылар, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, жогору көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, жогору бурчтуу көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

ISD01, тик көтөрүлүү

PDF

DWG

ISD01, тик көтөрүлүү, ачкычтын чети

PDF

DWG

ISD01, тик көтөрүлүү, ачкычтын түзүлүшү

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж)

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын чети

PDF

DWG

ISD01, тик көтөрүлүү, түбүдө барабан (цилиндрдик вал, 100 × 100 түтүккө монтаж), ачкычтын түзүлүшү

PDF

DWG

Секциялық дарбазада калитка жана терезелерди жайгаштыруу (V4ST калитка)

PDF

DWG

Секционный дарбазада калитка жана терезелерди жайгаштыруу (V5 калитка)

PDF

DWG

С этим товаром смотрят

Сымсыз фотоэлементтер PHOTOCELL-PRO

1. Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение

2. Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положение нулевой отметки. Запишите максимальное значение

Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

3. Замерьте притолоку проема (h). Если в зоне притолоки проходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.

4. Замерьте левый пристенок (bл) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

5. Замерьте правый пристенок (bп) до ближайшего препятствия (труба, короб, стена и др.). Запишите минимальное значение

6. Замерьте длину помещения (L), как показано на рисунке. Запишите минимальное значение

Скачать инструкцию

Буйрутма бериңиз

Кайра чалуу

ISD03ALU алюминий сэндвич-панелдеринен жасалган өнөр жайлык секциялык эшиктер, торсиондук механизм менен
