DoorHan автоматтык жылма эшиктери — сапаттуу эшиктерди жакшы баада сатып алуу

Телескоптук сүрүлмө эшик интенсивдүү адамдар агымы бар ар кандай коммерциялык объекттердин кире бериш проемдоруна орнотуу үчүн ылайыкташтырылган, мисалы, соода-көңүл ачуу жана бизнес борборлор, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук жана турмуштук багыттагы имараттар. Эки тараптуу телескоптук конструкциялар проемдогу чектелген дубал аралык кеңдиктин көйгөйлөрүн чечүүгө жардам берет.

Зона применения:

Медициналык мекемелер

Оорукана жана поликлиникалардын кире бериш топтомдору, операциялык жана стерилдүү зоналар, дарыкана жана лабораториялык бөлмөлөр, шашылыш жардам бөлүмдөрү

Соода объекттери

Соода борборлор жана супермаркеттер, тармактык дүкөндөр («Пятёрочка», «Магнит», «Перекрёсток»), үй жанына дүкөндөр жана бутиктер, дарыканалар, салон жана банк бөлүмдөрү

Мейманканалар жана ресторандар

Мейманканалардын кире бериш топтомдору, зоналарды бөлүү (мисалы: холл — ресторан — ашкана), конференц-залдар жана банкеттик залдар

Транспорттук түйүндөр

Аэропорттор, темир жол вокзалдары, автовокзалдар, терминалдардын кире бериштери жана күтүү залдары, эвакуациялык чыгыштар жана перрондорго чыгуу

Өндүрүштүк жана техникалык имараттар

Өндүрүштөгү таза зоналар, жүктөө/түшүрүү зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөрмө пункттар

монтаж менен заказ берүү

Артыкчылыктар

Функционалдуулук

Өнүмдү алты режимде пайдалануу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда каалаган маселени чечүүгө шарт түзөт.

Канат толтуруусунун түрлөрүнүн ар түрдүүлүгү

Канатты 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.

Жеңил чогултуу

Уникалдуу «сухар» туташтыруусу канаттарды чогултуу жана өнүмдү толук монтаждоо убактысын кыйла кыскартат, ошондой эле жарык өтүү аянтын көбөйтөт.

Конструкциялардын жана өндүрүм класстарынын ар түрдүүлүгү

Бул артыкчылык проемдун каалаган түрүнө ылайыктуу оптималдуу конструкцияны тандап алууга шарт түзөт: үстөл жана дубал аралык жок учурда, дубал аралык чектелген (жетишсиз) туурада, же бөлмөдөн башка чыгуу жолдору болбогон учурда.

Жеткиликтүү баа

Металл керектөөнүн азайышы жана профиль системасынын оптималдаштырылышы эсепке алынып, өнүмдүн баасы жеткиликтүү болот.

Функционалдуулук

Канат толтуруусунун түрлөрүнүн ар түрдүүлүгү

Канатты 8 же 9 мм калыңдыктагы коопсуз айнек же 24 мм айнек пакет менен толтурууга мүмкүнчүлүк бар.

Жеңил чогултуу

Конструкциялардын жана өндүрүм класстарынын ар түрдүүлүгү

Жеткиликтүү баа

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

Канаттардын эки тараптуу боёлушу. Ар кандай түрдөгү толтурууларды 8, 9 жана 24 мм калыңдыкта колдонуу мүмкүнчүлүгү

RAL 9016 (ак)

RAL 9006 (жылмакай металл)

RAL 7004 (боз)

RAL 1014 (беж)

RAL 2004 (кызгылт сары)

RAL 3020 (кызыл)

RAL 3005 (бордо)

RAL 6018 (ачык жашыл)

RAL 6005 (жашыл)

RAL 7016 (антрацит)

RAL 5005 (көк)

RAL 8017 (күрөң-кызыл)

RAL 9005 (кара)

RAL 8014 (күрөң)

Комплектация

Базовая комплектация

Дополнительная комплектация

Электромотор (арт. AD‑01SP)

Контроллер (арт. AD‑03SP)

Дисплей менен режимдерди которгуч (арт. AD‑08SP)

Кыймыл сенсору (арт. AD‑06, 1 даана)

Кыймыл жана коопсуздук айкалышкан сенсор (арт. AD‑34, 1 даана)

Тартуучу ролик (арт. AD‑14SP, 1 даана)

* AD‑SP‑TELESCOPE кыймылдаткычы үчүн тышкы канаттарга каретка комплекти (4 даана)

* AD‑SP‑TELESCOPE кыймылдаткычы үчүн ички канаттарга каретка комплекти (4 даана)

AD‑SP‑TELESCOPE үчүн коробдун жандык капкактарынын комплекти (арт. AD‑16SPTel, 2 даана)

Кыймылдаткыч курунунун ремени (арт. AD‑17, 11 м)

* AD‑SP‑TELESCOPE кыймылдаткычы үчүн стопорлор комплекти (2 даана)

Ремень кармагычтар комплекти (арт. AD‑20SP, 2 даана)

Полго төмөнкү багыттоочу (арт. TPP‑001‑32D, 2 даана)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн короб капкагы менен (арт. AHDS35 2019‑2023)

AD‑SP‑TELESCOPE кыймылдаткычы үчүн рельс уплотнител менен (арт. AHDS35 2023 c AD‑29TEL, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Канаттын вертикалдык профили, учунда 30 × 35 мм кесилген (арт. AHDS35 0106.FREZ)

Канаттын горизонталдык профили 64 × 35 мм (арт. AHDS35 0108)

Закладной пластиналар комплекти (арт. AD‑100KIT, 2 комплект)

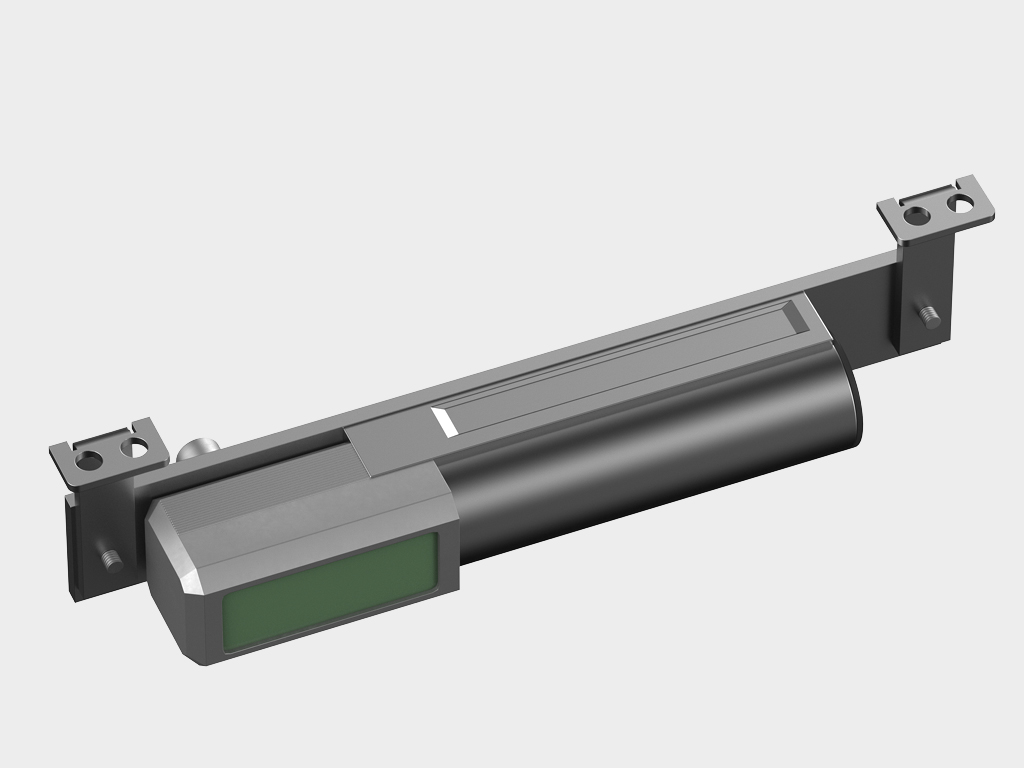

AD‑07SP‑TEL — электрокулп комплекти телескоптук эшиктер үчүн (ачкычсыз) жана уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыз кылат.

AD‑27 — аккумулятор батареясы ( сыйымдуулугу 2,0 Аh) эшикти тышкы энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүгө мүмкүндүк берет.

AD‑30 — сымсыз (манжа басуусу менен) PUSH баскычы. Эшикти кыймыл сенсору ордуна кол менен башкаруу үчүн колдонулат (баскычка басуу менен эшик ачылат).

AD‑31 — контактсыз инфракызыл баскыч. Эшикти кыймыл сенсору ордуна кол менен контактсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD‑32 — ачкыч менен иш режимдерин которгуч (5 режим). Дисплей менен которгучту алмаштырып, эшикти башкарууга чектелген мүмкүнчүлүктү камсыз кылат.

AD‑34 — кыймыл жана коопсуздук айкалышкан сенсор. Бир корпуста микротолкундуу кыймыл радары жана проемдогу инфракызыл коопсуздук шторкасын камтыйт.

AD‑09 — эшик проемдогу коопсуздукту камсыз кылган фотоэлементтер комплекти.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

2 006–6 200

Высота проема, мм

2 205–4 000

Притолока, мм

Керек эмес

Канаттын вертикалдык профили
Канаттын горизонталдык профили
Штапик
8, 9 мм (штапик менен) же 24 мм (штапиксиз) толтуруучу материал
Ички уплотнитель
Сырткы уплотнитель
Орто уплотнитель

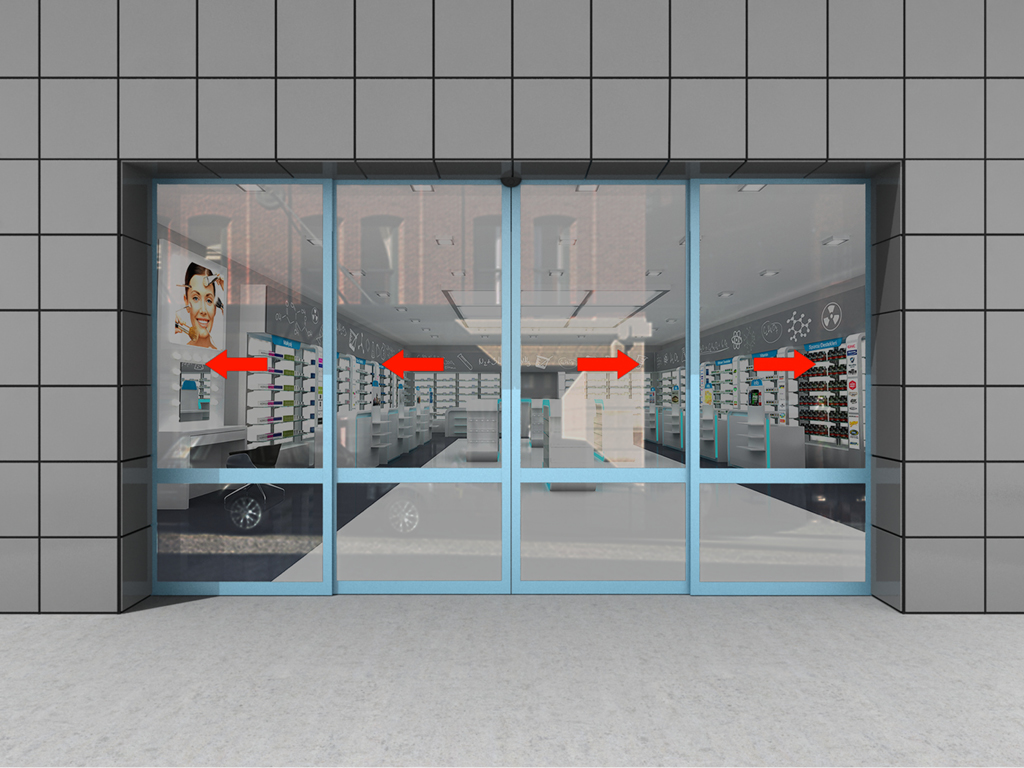

Эки тараптуу телескоптук эшик.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 200–4 000
H, мм Высота проема	1 700–3 000

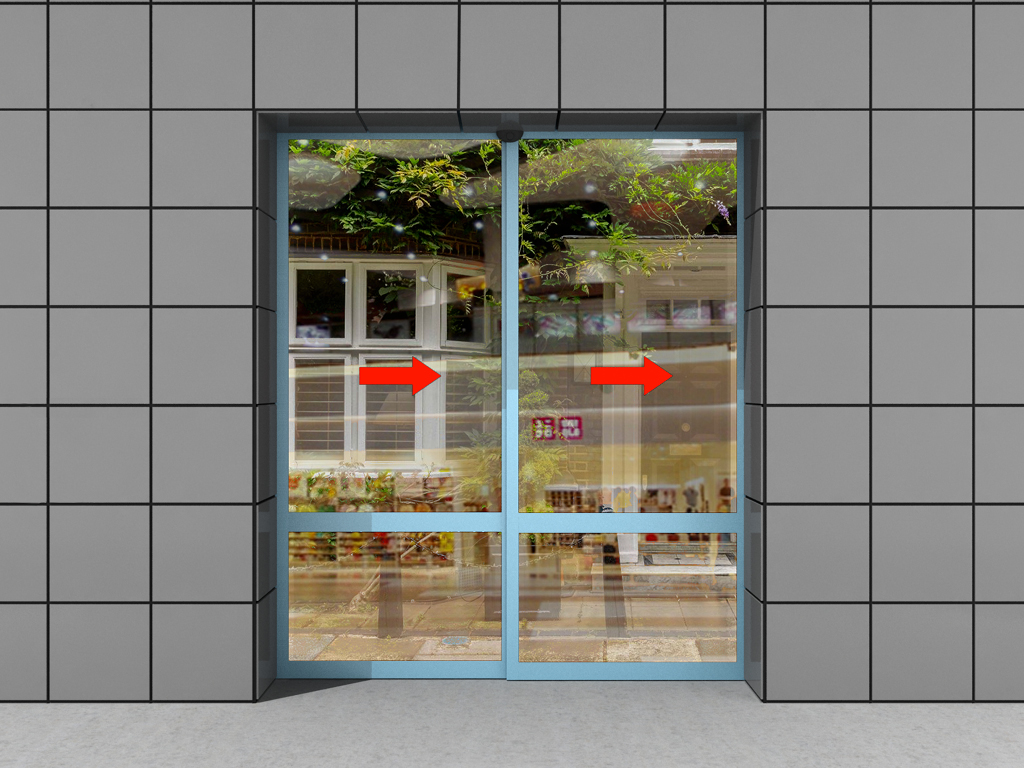

Бир тараптуу телескоптук эшик (сол жакка ачылуучу).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	900–3 000
H, мм Высота проема	1 700–3 000

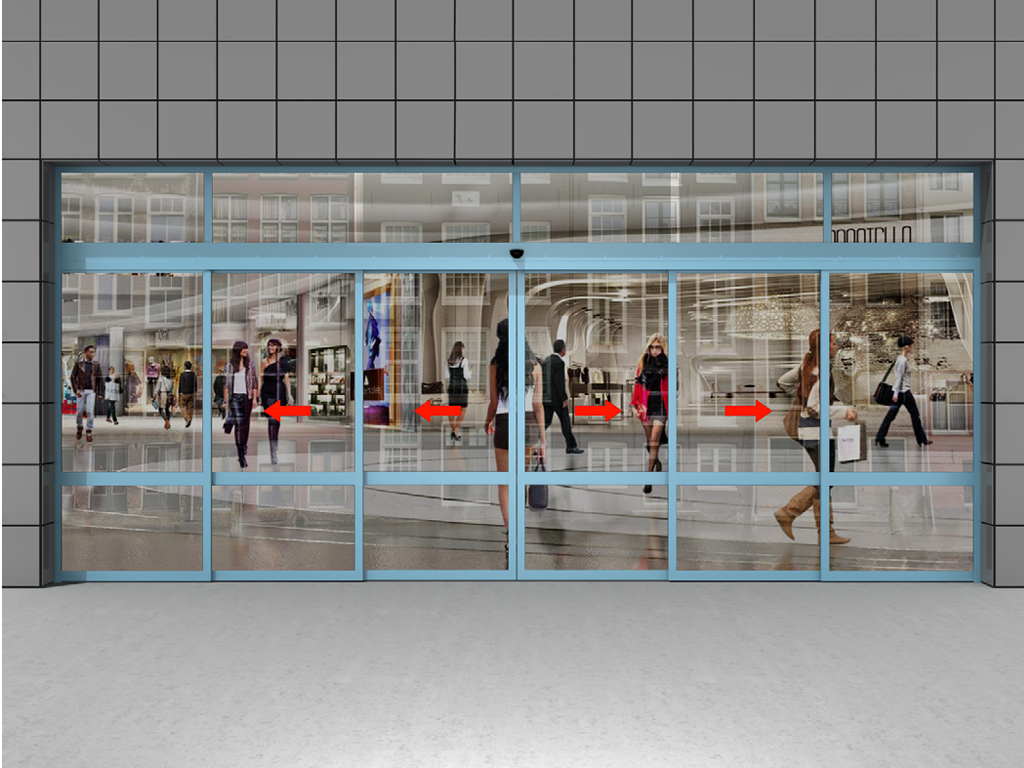

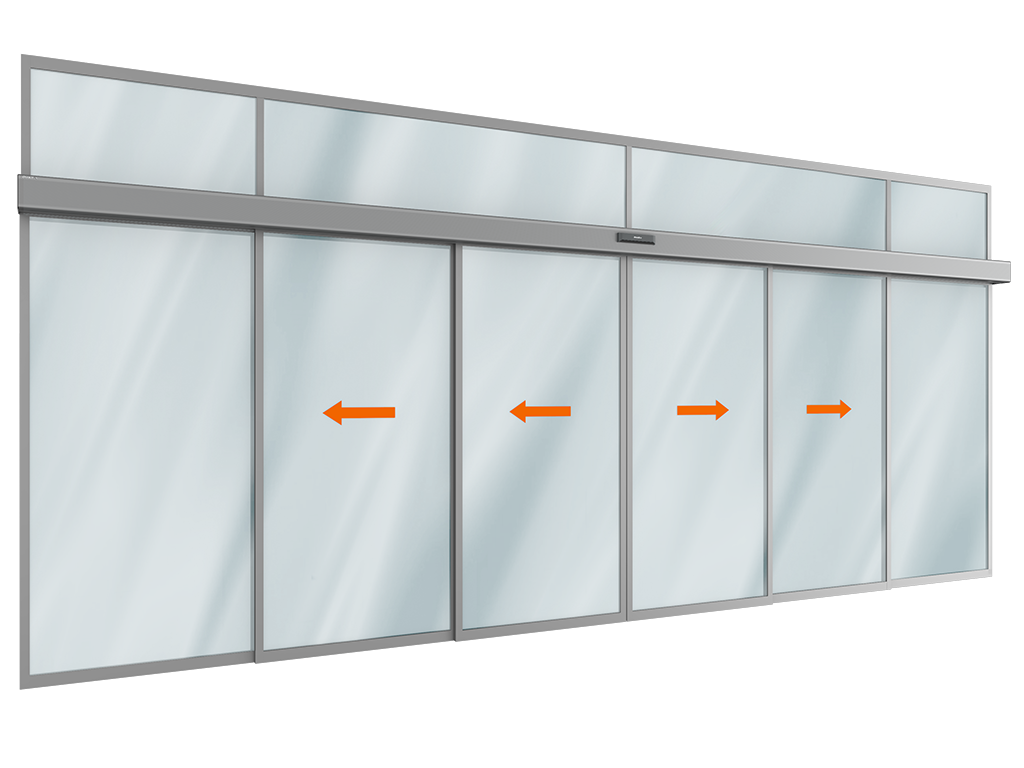

Эки тараптуу телескоптук эшик фрамуга жана кыймылсыз канаттар менен.

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 006–6 200
H, мм Высота проема	2 205–4 000

Параметр	Значение	Примечание
Толщина профилей, мм	35
Толщина заполнения, мм	8 же 9	Жеңилдетилген канат
Максимальная высота, м	4
Максимальный вес створки, кг.	2 × 100/4 × 90	Бир тараптуу / эки тараптуу телескоп
Двигатель, В	24
Мощность, Вт	100
Напряжение питания, В	220
Диапазон рабочих температур, °С	-20…+70
Интенсивность использования, %	100	Интенсивдүү адамдар агымы үчүн, күнү-түнү иштейт

1. Электромотору бар эшиктин коробун имараттын сыртынан, көчөдөн орнотуу катуу тыюу салынат.

2. Эшик канаттарын кол менен ачуу жана жабуу авариялык учурда гана (электр энергиясы жок болгондо) же текшерүү иштеринде жүргүзүлөт.

3. Эшик канаттарын кол менен ачып-жабууда күч колдонбоңуз. Канаттарды кескин түрдө түртүүгө тыюу салынат.

4. Балдар жана үй жаныбарлары эшик канаттары ачылып-жабылган зонада узак убакыт болбошу керек.

5. Блоктолгон эшиктерди кол менен ачууга, манжаларды же башка предметтерди кыймылдуу канат менен полдун арасындагы боштукка салууга катуу тыюу салынат, анткени бул жаракатка алып келиши мүмкүн.

6. Канаттарды өтүү учурунда соккуга учуратпаңыз жана алардын ачылышы же жабылышына тоскоол болбоңуз. Эшик канаттарынын кыймыл зонасында чуркоо же токтоо тыюу салынат.

7. Канаттар кыймылда болгондо алардын жолунда чет жактан келген предметтер жана таштандылар болбошун көзөмөлдөңүз; болбосо, канаттардын бурулушуна, тыгылып калуусуна жана автоматтык механизмдин бузулушуна себеп болушу мүмкүн.

8. Полдогу багыттоочу жолдорду жана кареткалардын роликтерин кирлентпеңиз, анткени бул канаттардын жылмакай кыймылын бузуп, тыгылышына жана мотордун иштен чыгышына алып келиши мүмкүн.

9. Автоматтык эшиктин канаттары багыттоочу рельс боюнча ачылып-жабылуу циклинде тегиз жылышы керек жана толугу менен ачылган же жабылган абалга жеткенде милдеттүү түрдө тормоздолушу зарыл.

10. Эшикти проемго фотоэлементтер же инфракызыл шторка түрүндөгү коопсуздук элементтери орнотулбастан иштетүү катуу тыюу салынат.

Упаковка в картон	Характеристики упаковки
	Астыңкы жагында пенопласт блоктору бар жыгач палет. Профилдер гофр картонго ороолуп, ПП тасма менен бекитилет

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгактоо: профилдер көбүк пленкага ороолуп, логотипи бар скотч менен бекитилет. Бир таңгактагы профилдердин салмагы 35 кг дан ашпайт

Упаковка на палету	Характеристики упаковки
	Көбүк пленкага оралган профил пакеттерин пенопласт кыска палетага салышып, скотч менен бекитет

Кошумча сүрөттөмө печать

Сүрүлмө эшиктерди өзүнчө орнотууга болот же имараттын фасадына же кире бериш топтомуна интеграциялоого болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Автоматтык эшиктин коробун проемго монтаждоо.

Телескоптук эшиктин коробун проемго монтаждоо.

Проемдун параметрлери:
H — проемдун бийиктиги (таза полдон проемдун жогору жагына чейинки аралык);
V — проемдун туурасы (сол четтен оң четке чейинки аралык);
h — проем үстөлүнүн бийиктиги (проемдун жогору жагынан төшкө чейин аралык).
Проем үстөлү, туурасы жана бийиктиги кеминде эки жерден өлчөнөт. Жыйынтык өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
Конструкцияны сапаттуу монтаждоо жана андан кийинки ишенимдүү иштөөсүн камсыз кылуу үчүн имараттын проемун даярдоо зарыл. Проемдин тазалыгына төмөнкү талаптар коюлат:
Проем тик бурчтуу формада болушу керек.
Чектөөчү беттер тегиз жана жылмакай, штукатурка калдыктары жана жараларсыз болушу керек.
Полдун беттери тегиз, горизонталдуу, чыккындар жана төшөктөрсүз болушу керек. 1 мге 1 мм чейин бурмаланууга жол берилет.
Вертикалдык жана горизонталдык беттер 1 мге 1 мм чейин бурмаланууга жол берилгенде тегиз болушу керек.
Эгер проемдер көрсөтүлгөн талаптардан айырмаланып даярдалган болсо, өлчөмдөрдү алуу жана монтажды баштоодон мурун бул айырмачылыктар жоюлушу зарыл.
Проем үстөлү жана жан дубалдары бир катарлуу (бир деңгээлде) болушу керек.
Проем чектөөсү негизги конструкция формасында болушу керек: ширетилген түтүк, фасад профили же витраж.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Нускама «AD-SP приводу менен автоматтык жылма эшик»

PDF

Нускама «AD-SP-TELESCOPE приводу менен телескопиялык эшик»

PDF

Автоматтык/телескопиялык эшиктердин жеңил створкаларын чогултуу боюнча нускама

PDF

«Антипаника» створкаларын (ачылып кетүү функциясы менен) автоматтык эшиктерге чогултуу боюнча нускама

PDF

Фрамугасы бар жана автоматтык эшик менен конструкцияларды чогултуу боюнча нускама

PDF

AD-34 айкалышкан кыймыл жана коопсуздук сенсорун жөнгө салуу боюнча нускама

PDF

Проёмду даярдоо жана монтаждоо боюнча талаптар

PDF

Паспорт автоматтык жылма эшик / AD-SP / AD-SP-TELESCOPE приводу

PDF

Алюминий профилине шайкештик сертификаты

PDF

Автоматтык эшиктердин приводдоруна шайкештик декларациясы

PDF

Негизги створканын профилдери жана комплекттери каталогу (архив)

PDF

DWG

Лайт-створкалары бар автоматтык эшик үчүн профилдер жана комплекттер каталогу

PDF

Лайт-створкалары бар телескопиялык эшик үчүн профилдер жана комплекттер каталогу

PDF

«Антипаника» автоматтык эшиги үчүн профилдер жана комплекттер каталогу

PDF

Кепилдик милдеттенмелери печать

Колдонуучуга, эксплуатация шарттары сакталса, системанын комплектине жүктөлгөн күндөн тартып 2 жылдык кепилдик берилет.

Жаңы буюмдар

Зымсыз (локтевой) баскыч AD-30 эшикти кол менен ачып-жабууну башкаруу үчүн колдонулат жана операциялык жана лабораториялык бөлмөлөр сыяктуу таза жайларда, ошондой эле офис жана соода жайларында колдонулат.

AD-34 сенсору — бул айкалышкан типтеги түзүлүш, анын корпусунда микротолкундуу кыймыл радары менен инфракызыл катышуу сенсору чогулган. Бул сенсор AD-SP приводу бар автоматтык жылма эшиктин курамында орнотулганда, коопсуздук фотоэлементтеринин түгөйүн алмаштырып да, алар менен бирге да иштей алат.
