DoorHan курулуш сэндвич панелдери — сапат, ишенимдүүлүк жана ар бир долбоордо тажрыйба

DoorHan концерни тарабынан өндүрүлгөн минералдык жүндөн жасалган үч катмарлуу чатыр сэндвич-панелдери – бул бардык типтеги имараттар үчүн тосмо жана жылуулук изоляциясын айкалыштыра турган жогорку эффективдүү курулуш материалдары.

Зона применения:

Өндүрүштүк жана иштетүүчү имараттар

Сактоочу жайлар үчүн имараттар

Логистика үчүн имараттар

Айыл чарба имараттары

Спорттук объекттер

Сауда павильондору

монтаж менен заказ берүү

Артыкчылыктар

Суруктуу курулуш панелинин жеңил салмагы

Минералдык жүндөн жасалган жылуулаткычтын аркасында чатырлык жана дубалдык сэндвич-панелдердин салмагы аз. Бул өз кезегинде жүктү кармагыч конструкцияларга азайтат жана жеңил негизде имараттарды курууга мүмкүнчүлүк түзөт, бул анын жасалышын чыгымдарды кескин кыскартат.

Орнотуу жеңил жана ылдам

Сэндвич-панелдерди бириктирүү “Roof-lock” типтеги өзгөчө кыймылдагы замок аркылуу жүргүзүлөт. Замоктун атайын конфигурациясы панелдердин тыгыз орношуна кепилдик берип, монтажды тез жана так жасоого шарт түзөт, бул орнотуу процессин бир топ жөнөкөйлөтүп жана ылдамдата алат. Мындай сэндвич-панелдерден курулган конструкциялар, бетон жана кирпичтен жасалган имараттарга караганда, оңой демонтаждалат, көчүрүлөт жана башка жерде кайра курулат.

Жогорку физикалык-механикалык көрсөткүчтөр

DoorHan компаниясынын жогорку технологиялык өндүрүшү жана премиум сапаттагы чийки заттар кысуу, созуу, жылыш/кесүү каршылыгы, деформацияга жана басымга туруктуулук боюнча жогорку көрсөткүчтөрдү камсыздайт.

Толук өндүрүш цикли

Дубалдык жана чатырлык сэндвич-панелдер үчүн материалдарды өндүрүү толугу менен DoorHan концернинин ишканаларында жүргүзүлөт. Рулондук темирди боёо жана минералдык жүн өндүрүү боюнча өз линиялары продукцияны эң кыска мөөнөттө чыгарууга мүмкүнчүлүк берет.

Пайдалуу аянтты үнөмдөө

Панелдердин аз калыңдыгы, жогорку жылуулук көрсөткүчтөрү менен айкалышып, имараттын ички пайдалуу аянтын кыйла көбөйтүүгө мүмкүндүк берет.

Иштелип чыккан продукциянын сапатын контролдоо

Эң замандуу лабораториялык жана өндүрүштүк жабдуулар, сэндвич-панелдер үчүн материалдарды өндүрүү боюнча өз ишканалары, ошондой эле кызматкерлердин жогорку квалификациясы продукциянын сапатын өндүрүштүн бардык этаптарында көзөмөлдөөгө шарт түзөт.

Жогорку өрттөн коргоо көрсөткүчтөрү

120 мм калыңдыкта панелдердин өрттүн каршылыгы EI 150 деңгээлине жетет, бул аларды өрттөн коргоочу бөлүп-жаруу панелдери катары колдонууга мүмкүндүк берет.

А-В тобундагы имараттарда колдонууга сертификат

DoorHan сэндвич-панелдери санитардык-эпидемиологиялык жана гигиеналык талаптарга жооп берет. Алар медициналык мекемелерди жана А-В типтеги ар кандай максаттагы имараттарды курууда колдонулушу мүмкүн.

Узак кызмат мөөнөтү

Минералдык жүндөн жасалган жылуулаткыч менен сэндвич-панелдердин эффективдүү кызмат мөөнөтү 50 жылга бааланган.

Бир өндүрүшчүнүн толук комплекттүү жеткирүүсү

Ишкананын кеңири продукция ассортименти ар кандай курулуш объектин керектүү жабдуулар менен толук камсыздоого мүмкүнчүлүк берет (эшиктер, техникалык жана муздаткыч эшиктер, жүктөө жабдуулары, витраждык конструкциялар ж.б.).

Суруктуу курулуш панелинин жеңил салмагы

Орнотуу жеңил жана ылдам

Жогорку физикалык-механикалык көрсөткүчтөр

Толук өндүрүш цикли

Пайдалуу аянтты үнөмдөө

Иштелип чыккан продукциянын сапатын контролдоо

Жогорку өрттөн коргоо көрсөткүчтөрү

А-В тобундагы имараттарда колдонууга сертификат

Узак кызмат мөөнөтү

Бир өндүрүшчүнүн толук комплекттүү жеткирүүсү

Дизайн

Сэндвич-панелдердин профили жана замогунун түрү, өндүрүш аймагы – Воронеж

Вид профиля жана замок менен сэндвич-панелдери, өндүрүш аймагы – Новосибирск

Каптоо түрү

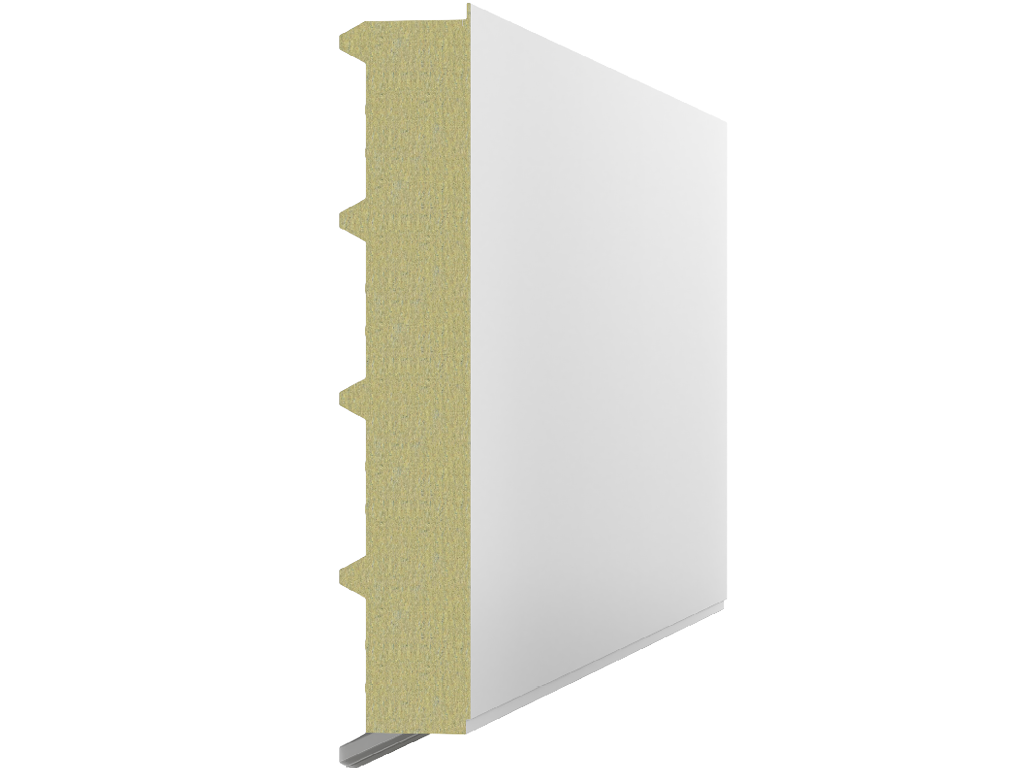

Жумшак бет (Г)

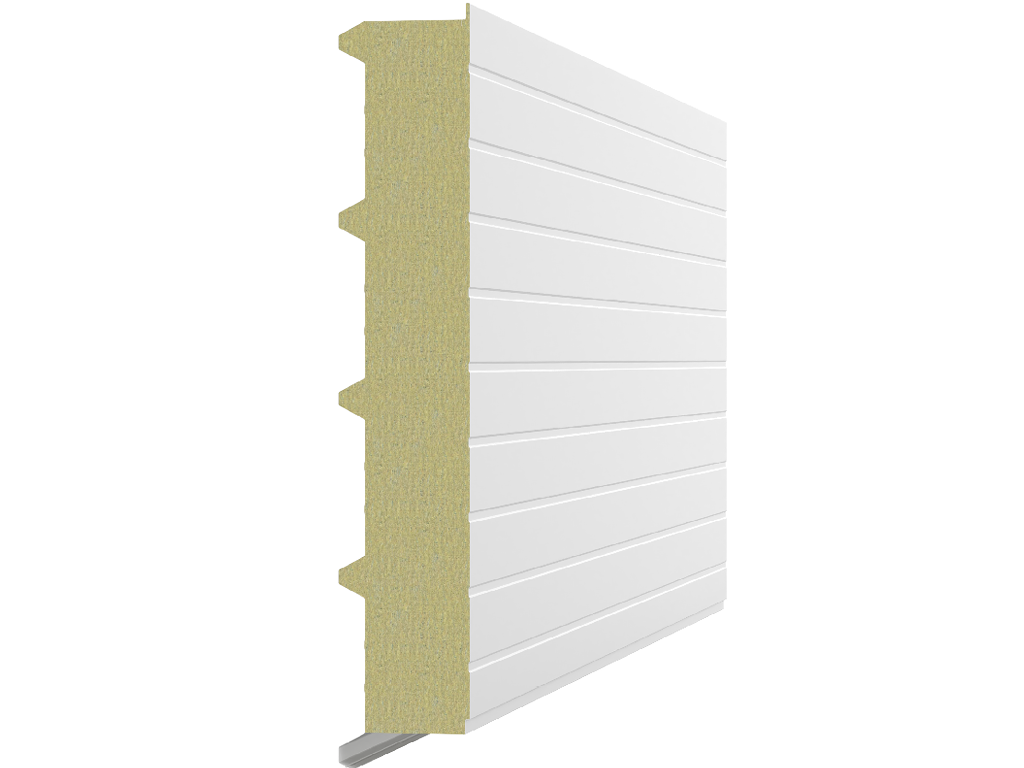

Трапеция (50/50)

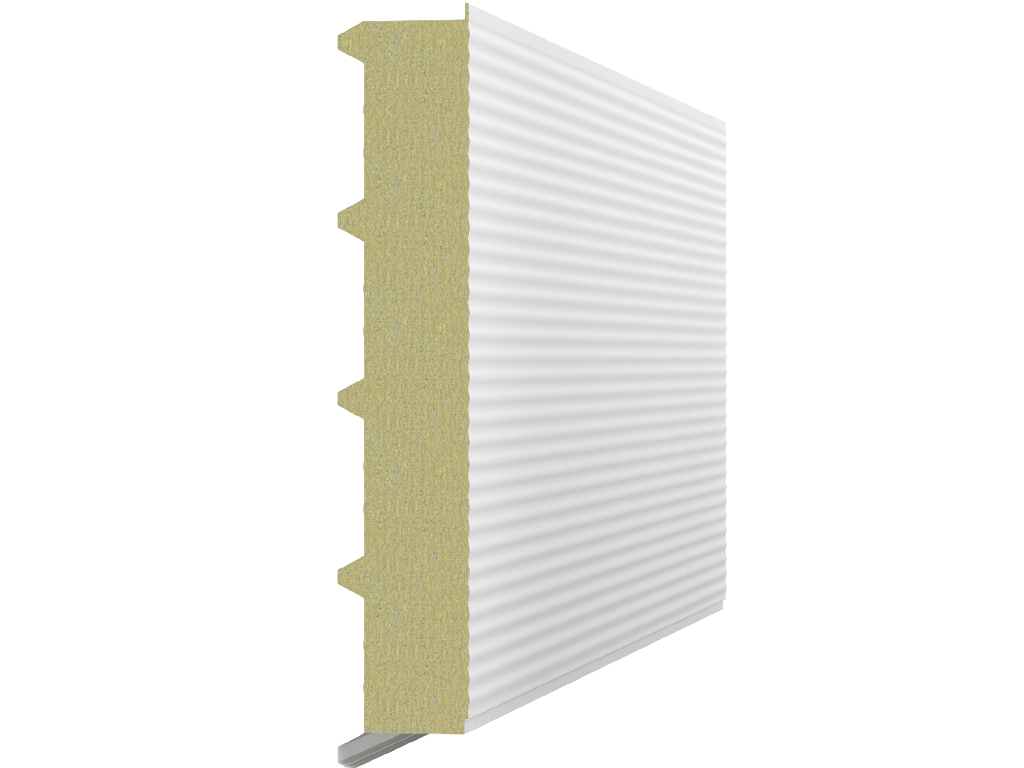

Толкун (В15)

Зиговка (100)

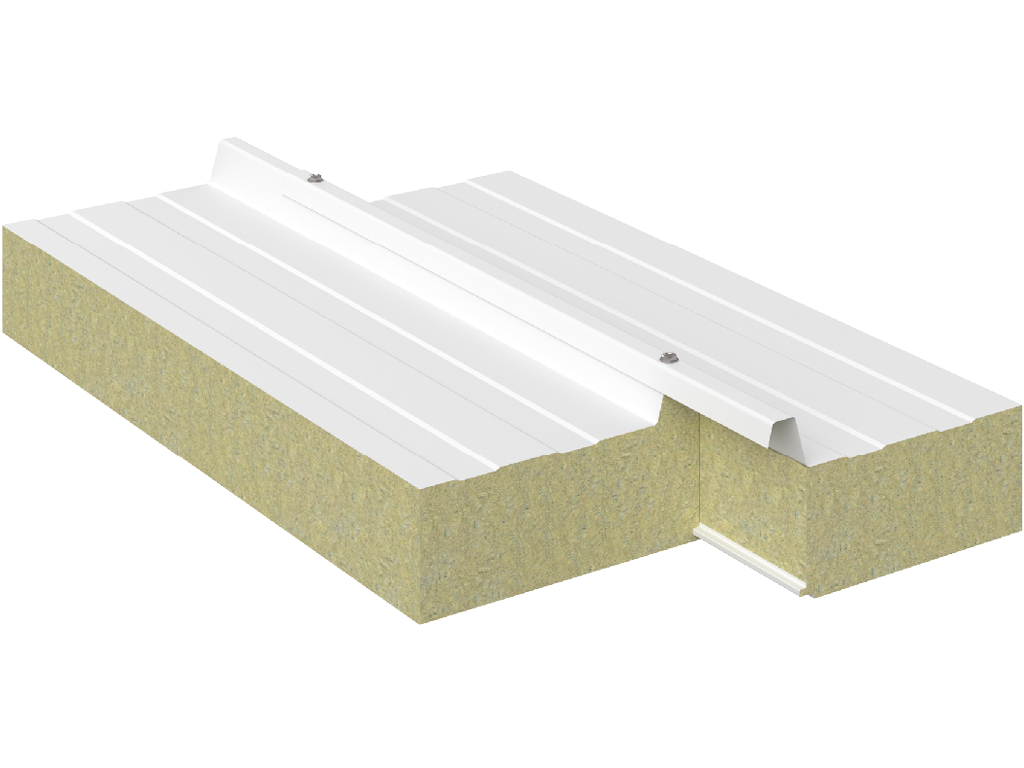

Roof-lock (R7)

Жай (Г)

Трапеция (50/50)

Толкун (В15)

Зиговка (100)

Roof-lock (R9)

Polyester, PURAL, PVDF, Printech

Комплектация

Базовая комплектация

Сэндвич-панелдерди чыгарууда чийки зат катары муздак рулондолгон ысык цинктелген жука болот колдонулат. Курулуш сэндвич-панелдерин чыгарууда 0,45–0,7 мм калыңдыктагы ар кандай полимердик каптоолору бар болот колдонулат.

Үч катмарлуу сэндвич-панелдерди чыгарууда жылуулук изоляциясы катары өз ишканасынын минералдык жибек плиталары колдонулат, алар базальт топтомуна кирген тоо тектеринин негизинде жасалган.

Изоляция менен металл каптоолорду байланыштыруу үчүн сэндвич-панелдерде эки компоненттүү композиция — полиол жана изоцианат колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

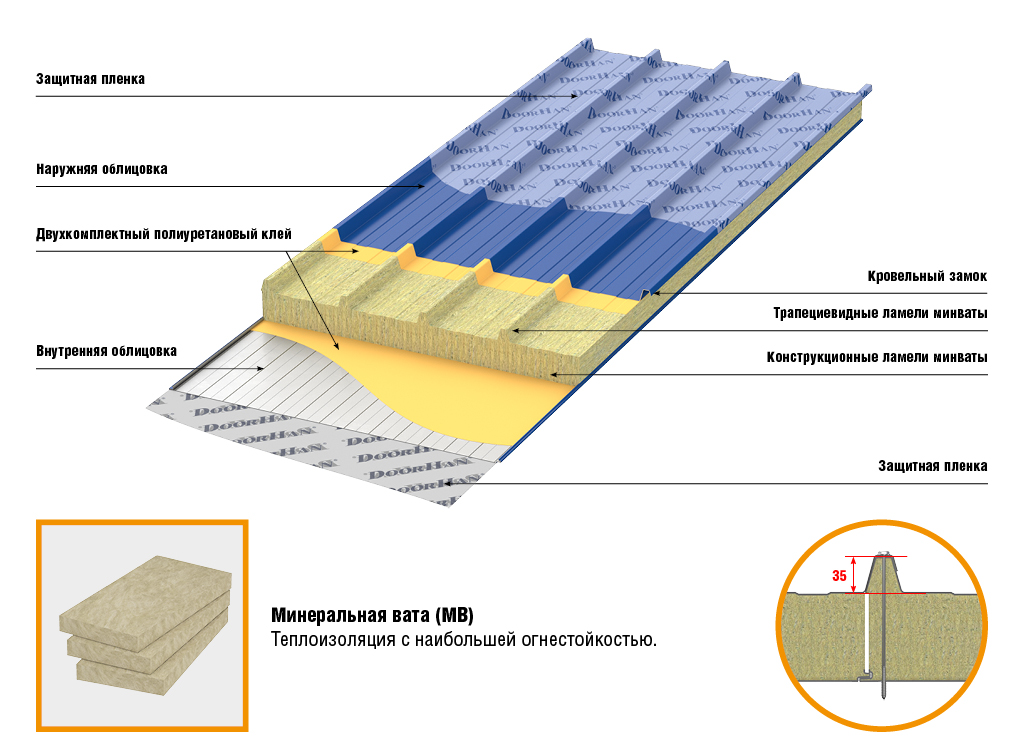

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Примечание:

Өндүрүш аймагы – Воронеж

Ширина, мм

1 000

Длина, мм

1 500–13 000 (тапшырык боюнча 16 000 чейин)

Толщина, мм

50, 60, 80, 100, 120, 150, 180, 200, 250, 300

Примечание:

Өндүрүш аймагы – Новосибирск

Ширина, мм

1 000

Длина, мм

1 500–13 000 (тапшырык боюнча 16 000 чейин)

Толщина, мм

50, 60, 80, 100, 120, 150, 180, 200, 250, 300

Курулуш сэндвич-панелдеринин аталышын түшүндүрүү.

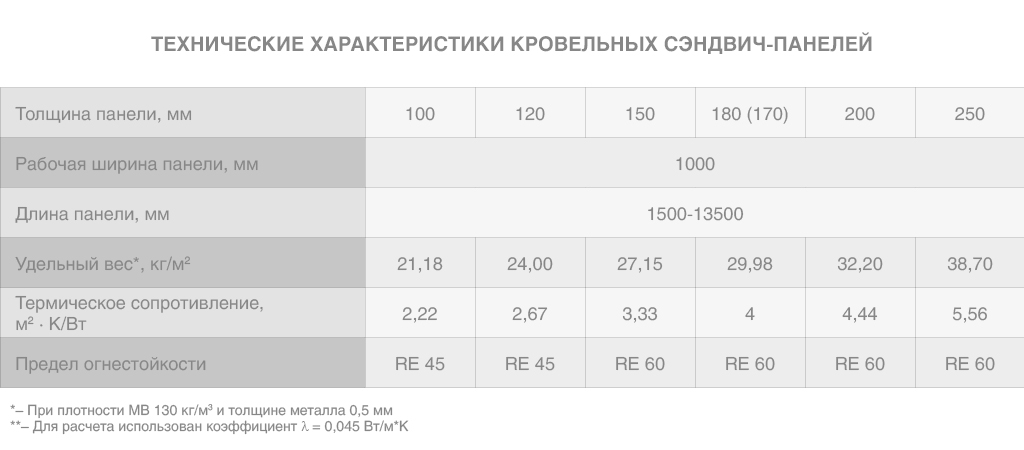

Жогорку чатырлык сэндвич-панелдердин техникалык өзгөчөлүктөрү.

Жүктөө жана түшүрүү иштерине байланыштуу маалыматтык таблица.

Панелдерди сактоо жана стропировкалоо боюнча транспорттук этикетка.

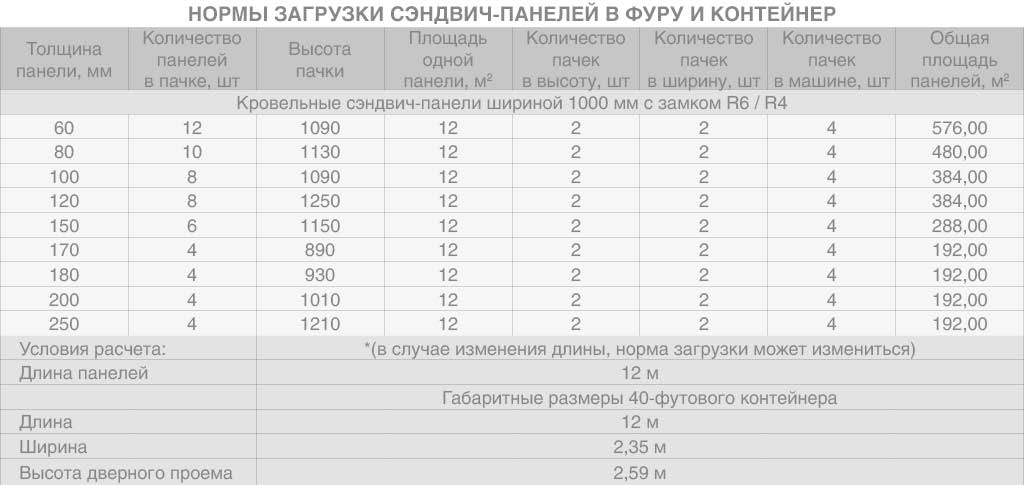

Нормы загрузки сэндвич-панелей в фуру и контейнер.

Параметр	Значение	Примечание
Масса цинкового покрытия, г/м²	100	60–275 г/м² – суроо боюнча жеткиликтүү
Толщина металла облицовок панели, мм	0,5	0,45–0,7 мм – суроо боюнча жеткиликтүү
Плотность минеральной ваты, кг/м³	130	95, 105, 110 кг/м³ – суроо боюнча жеткиликтүү
Коэффициент теплопроводности, Вт/(м·К)	0,042-0,043

Упаковка в стретч - пленку	Характеристики упаковки
Состав	Сэндвич-панелдерди таңгактоо стретч-пленка жана пенопласт барактары менен капталган транспорттук пакетке жүргүзүлөт. Таңгактоо боюнча нускаманы караңыз
Описание	Сэндвич-панелдери бар транспорттук пакеттерди ташуу автоунаа, темир жол же суу транспорту аркылуу жүргүзүлөт. Жүктөө мисалдары таңгактоо боюнча нускамадан караңыз

Орнотуу

Способы монтажа

Сэндвич-панелдерди монтаждоо боюнча жалпы талаптар
1. Панелди кармоо учурунда анын тең салмакта экенин камсыз кылыңыз. Монтаждалуучу панелди акырын көтөрүү керек, түртүп, титиретип же бурулуп кетирбестен. Панелдин учтарына орнотулган тартуу конструкцияларын колдонуп көтөрүңүз жана көтөрүүдөн мурун панелди курчап коргоочу (коопсуздук) ременди бекем орнотуңуз.
2. Ар кандай монтаждоо шаймандарын колдонуу учурунда күчүндө турган коопсуздук эрежелерин жана норма талаптарын сактаңыз.
3. Монтаждалуучу панелдерди строптоо ишин долбоордо көрсөтүлгөн жерлерде аткарыңыз жана панелдерди долбоордук абалга жакын абалда көтөрүп, жеткирүүчү механизмдер аркылуу орнотулушун камсыз кылыңыз.
4. Панелди көтөрүү эки этапта жүргүзүлүшү керек: биринчи этапта панелди монтаждоо үчүн шаймандар орнотулган деңгээлден 20–30 см бийиктикке көтөрүңүз, строптоонун бекемдигин текшергенден кийин гана панелди долбоордук бийиктикке көтөрүңүз. Панелди долбоордук абалга коюудан мурун коргоочу ремндри алып, панелди монтаждоо шаймандары менен бекемдеңиз.
5. Панелди көтөрүү учурунда анын каалаган учурда кулап кетишин алдын алуу үчүн коргоочу ремндри панелди курчап орнотулушу керек. Бул үчүн текстиль стропторун тийиштүү узундукта жана көтөрүү мүмкүнчүлүгүнө ылайык колдонуп, монтаждык карабиндер менен камсыз кылыңыз.
6. Панелдерди жылдыруу, бурулу жана монтаждоо учурунда замоктордун күчтүү ийрилишине жана деформациясына жол бербеңиз, анткени бул панелдердин бири-бирине тыгыз жабышпашына алып келет.
7. Панелдерди монтаждоо учурунда кесүү үчүн кол менен иштелген электр циркулярдык пилалар же кичинекей тиш профили бар лобзиктер колдонулат. Панелди кесүүдө бурчтуу шлифовка машинасын колдонууга тыюу салынат. Эгер кесүү көлөмү кичине болсо, кол менен тегерек араны колдонсо болот: металл каптоо беттери ар башка кесилип, арадагы минералдык жүн нож же пила менен кесилет.

Документация

Инструкции

Паспорта и сертификаты

Сэндвич-панелдерди таңгактоо боюнча инструкция

PDF

Чатыр панелдерин монтаждоо боюнча инструкция

PDF

Сертификат шайкештик (өндүрүш району – Воронеж)

PDF

Өрт коопсуздук сертификаты (өндүрүш району – Воронеж)

PDF

Сертификат шайкештик (өндүрүш району – Можайск)

PDF

Гигиеналык сертификат (өндүрүш району – Можайск)

PDF

Кепилдик милдеттенмелери печать

2. Сэндвич-панелдердин узак мөөнөттүүлүгү, биринчи кезекте, алардын пайдаланылган чөйрөсүнүн коррозиялык агрессивдүүлүгүнө жараша болот. Ушуга байланыштуу, кадимки өнөр жай чөйрөсүндө колдонулган стандарттуу жабуусу бар сэндвич-панелдердин кызмат мөөнөтү 10 жылды түзөт.
