DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Гараждардын, соода павильондорунун, өндүрүштүк жана сактагыч жайлардын проёмдарына орнотулат. Ошондой эле рольворотторду ачыла турган, жылжытылуучу же секциялуу воротторду орнотууга мүмкүн болбогон учурда колдонууга болот. RH77M профилинен жасалган вороттор шамал жүктөмдөрүнө жогорку туруктуулукка ээ жана полотнодун катуулугун жогорулатуу үчүн RHE77M атайын профили менен кошумча күчөтүлүшү мүмкүн. Ошондой эле поликарбонат киргизилген RHE78G торчолуу профили менен аралаштырылышы мүмкүн.

Зона применения:

Жеке сектор

Рольвороттор жеке үйлөр жана коттедждер үчүн кирүү дарбазаларын жабдууга ылайыктуу. Алар имараттарды уруксатсыз кирүүдөн коргоо, аймакка кирүүгө тоскоол болуу, декор элементтери катары кызмат кылуу жана пайдалануучу үчүн ыңгайлуулукту камсыз кылат.

Коммерциялык имараттар

Рольвороттор аймактын коопсуздугун камсыз кылуу жана кызматкерлер менен коноктордун кирүүсүн көзөмөлдөө үчүн орнотулат. Конструкциялар автоматташтыруу жана башкаруу системалары менен толукталып, коопсуздук ишинин натыйжалуулугун жогорулатып, мүлктү коргоону камсыз кылат.

монтаж менен заказ берүү

Артыкчылыктар

Энергияны үнөмдөөчү касиеттер

Роллет профилинин ичиндеги толтуруучу материалдын (көтөрүүчү) төмөнкү жылуучу коэффициенти, имараттын ички температурасын ыңгайлуу сактоого мүмкүнчүлүк берип, аны шамалдан, муздан же ысыкка коргойт.

Ламелдердин туруктуу каптамасы

Полотно профилдери жана башка роллеттердин комплекттөөчү бөлүктөрү (жолдор жана коробкалар) заманбап порошок менен каптоо технологиясы менен сырдалат, бул алардын эстетикалык көрүнүшүн жана түсүнүн күнгө күйүп кетүүүнө туруктуулугун узак убакытка камсыз кылат.

Дизайн чечимдеринин көптүгүнү

Роллет профилдеринин кеңири түстүү палитрасы жана ар түрдүү түстөгү ламелдерден полотно түзүү мүмкүнчүлүгү, ар кандай архитектуралык стилдерге ылайыктуу конструкцияларды тандоого шарт түзөт.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Ыңгайлуу пайдалануучулук үчүн өндүрүүчү автоматтык приводу (опция) жана бир нече механикалык түзүлүштөрдү сунуштайт: кардандык приводу, спружиндик инерциялык механизм, ошондой эле ленталык, жиптик же кордалык приводу.

Энергияны үнөмдөөчү касиеттер

Ламелдердин туруктуу каптамасы

Дизайн чечимдеринин көптүгүнү

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

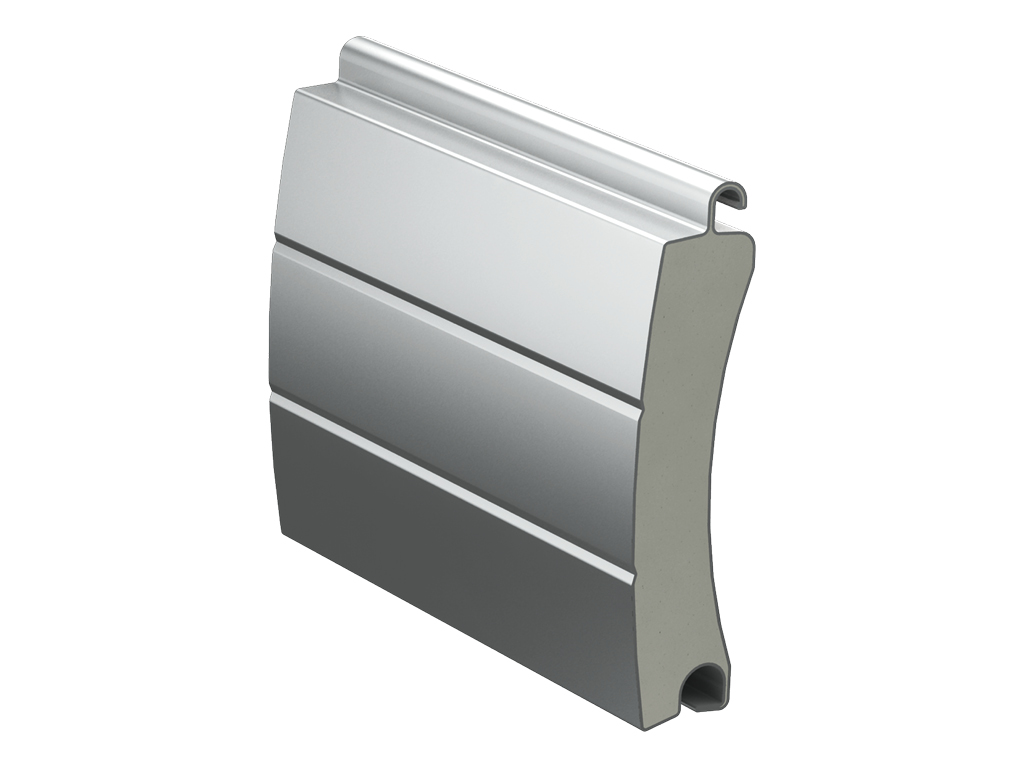

Пенозаполненный профильдер рольвороттор үчүн

Түстөр

RH77M

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бургундия

Күмүштү

Golden Oak

Dark Oak

Антрацит муар

Комплектация

Базовая комплектация

Дополнительная комплектация

Короб в жыйындысы. Бул коргоочу коробтун жыйындысы, боктук капкактар, вал жана капсулалар, башкаруу механизми — кол менен же автоматтык.

Полотно в жыйындысы. Полотно пенозаполненного профильден, боктук бекитмелер менен, булар профилди ажыратуудан сактайт.

Концевой профиль менен уплотнитель. Концевой профильге жабык механизмдер орнотулушу мүмкүн.

Комплект направляющих профилей менен уплотнитель. Стандарттуу жана күчөтүлгөн профилдердин чоң тандоосу роллет системалары үчүн профилдерди тандоого мүмкүндүк берет, ал ар кандай өлчөмдөгү проемдарга орнотулган, шамал жүк салуу жана кулчулукка каршы талаптарды эске алуу менен.

Кол менен же автоматтык электропривод.

Коробка менен комплектация.

Клавиштүү өчүргүч SWB.

Электропривод башкаруу блогуна башкаруу буйругун берүү үчүн ачкычты буруу аркылуу иштөөчү ачкыч-кнопка SWM.

CV01 башкаруу блогу – бир роллетти же роллеттердин тобун алыстан башкарууга мүмкүнчүлүк берет.

SMARTROLL башкаруу блогу – DoorHan пульттарынын жардамы менен роллеттин вал ичиндеги электроприводдорун алыстан башкаруу үчүн.

DHRE-1 тышкы радиокабылдагыч – DoorHan пульту менен башка өндүрүүчүлөрдүн автоматикасын башкаруу үчүн.

Электроприводдорду зымсыз башкарууга (башкаруу сигналы, NO) арналган WI-FI-модуль.

Мобилдик телефон аркылуу сигнал алып, электроприводду ишке киргизүү үчүн башкаруу буйругун жөнөтүүчү GSM-модуль.

Төрт автоматтык түзмөктү алыстан башкарууга арналган TRANSMITTER 4 пульту.

Төрт автоматтык түзмөктү алыстан башкарууга арналган TRANSMITTER 4-PRO-BLACK пульту.

PHOTOCELL-N коопсуздук фотоэлементтери – инфракызыл берүүчү жана кабыл алгычтан турат.

Антеннасы менен жабдылган жарык берүүчү LAMP-PRO сигналдык светодиоддуу лампа.

Техникалык мүнөздөмөлөр

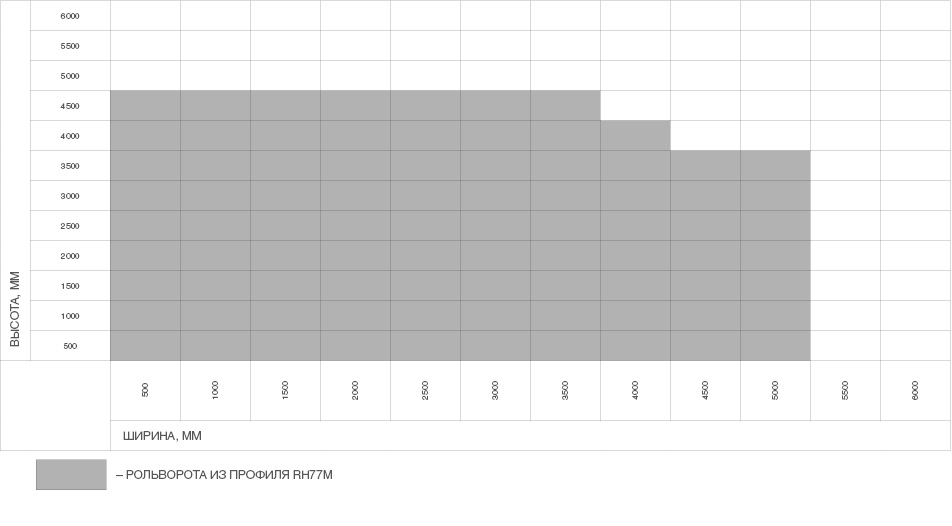

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 000–4 500

Ширина проема, мм

1 000–5 200

Максимальная площадь полотна, м²

Притолока, мм

250 ден баштап (накладной монтаж)

Пристенки, мм

83 ден баштап (накладной монтаж)

Бок капкасы RK250S, RK300, RSK300, RSK330, RK375
Подшипник колдоочу BS100, BS42
3a. Ролик направляющий RU77 (RV77)
Подшипник BR28, BR42
Универсалдык капсула KP60, KPU60, KPU70, KPU70S, KPU102
Октогоналдык вал RV60, RV70, RV102
Ригельдик шакек RD60, RD70
Коробка коргоочу RB250, RB300, RB330, RB375
Автоматтык токмо RB4
Электропривод внутривальный
Приводду бекитүүчү пластина BU100K
Направляющий профиль RG83MS, RG90E, RG90MS, RG100
Капак PB14
Боковой токмо SL77
Профиль концевой RA77EM, RA77KN, RA70E
Профиль (полотно) RH77M
Ключ менен өчүргүч SWM, SWK
Клавишный өчүргүч SWB, SWH

Рольвороттор кол менен иштетүүчү корддук башкаруу менен. Корддук башкаруу роллеттерди, полигоонун салмагы 40 кг чейин, күчтүү болот катынагынын жардамы менен көтөрөт.

Рольворота кол менен иштетүүчү вороткалык башкаруу менен. Вороткалык башкаруу роллеттерди, полигоонун салмагы 30 кг чейин, көтөрүүгө мүмкүнчүлүк берет. Воротканы сааттын стрела боюнча буруганда полотно көтөрүлөт, ал эми каршы багытта — төмөндөйт.

Рольворота менен пружинно-инерциялык механизм. Пружинно-инерциялык механизм роллеттерди 60 кг чейин көтөрүү үчүн колдонулат. Рольставни кол менен оңой көтөрүлөт жана өз салмагынан тез төмөндөйт, анткени роллеттин полотносу торсиондук пружина менен теңдештирилет, ал валга орнотулган.

Параметр	Значение	Примечание
Материал	Алюминий, көбүк
Вес профиля, кг/(п/м)	0,37
Вес профиля, кг/м²	4,8
Количество ламелей на 1 м высоты полотна, шт.	13
Максимальная ширина полотна, м	5 200
Максимальная площадь полотна, м²	18

Туура орнотулган жана туура пайдаланылган роллеттер алардын ишенимдүүлүгүн жана узак мөөнөттүү иштешин камсыз кылат. Роллеттериңиздин кызмат өтөө мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөрдү так сактаңыз.

1. Роллеттерди жана роллешкалуу дарбазаларды орнотуу DoorHan концернинде окутуудан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Өнүмдү орнотуу DoorHan концернинин монтаж боюнча нускамасына жана техникалык документациясына ылайык так жүргүзүлүшү зарыл.

3. Роллеттер жылмакай ачылып-жабылышы керек, селкинчектер жана жулкунуу болбошу зарыл.

4. Конструкцияны көтөрүү жана түшүрүү үчүн бул максатта гана арналган башкаруу каражаттарын колдонуу керек.

5. Роллеттерди ачууда 100 Н ашык күч колдонууга болбойт.

6. Айрыкча чоң конструкциялар үчүн (өлчөмү 3 000 × 2 000 мм ден чоң) роллеттердин пардасын жарым-жартылай көтөрүү же түшүрүү сунушталбайт.

7. Эгер конструкцияда механикалык кулпу же ийнелүү жабдык колдонулса, кулпу жабык турганда парданы көтөрүүгө тыюу салынат.

8. Эгер кардан жетеги колдонулса, айлантууда тутканы 45° бурч менен кармоо керек. EN 12453 же EN 12604 стандарттарына ылайык, кол менен колдонуудагы уруксат берилген күч — 390 Н. Чоң роллеттер үчүн авариялык кол жетеги (тутка, кардан) жабуу үчүн гана ылайыктуу.

9. Автоматтык жетекти колдонууда ага кошо берилген колдонуу нускамасына таяныңыз.

10. Балдарга роллеттердин башкаруу түзмөктөрүнө (кнопкаларга, пульттарга) жакындаганга уруксат бербеңиз.

11. Роллеттер ачылып-жабылып жатканда адамдардын жана жаныбарлардын конструкциянын иштөө зонасында болбошуна көз салыңыз.

12. Конструкция иштеп жаткан учурда анын астында болууга катуу тыюу салынат, анткени бул жаракат алууга алып келиши мүмкүн.

13. Роллеттерге сокку уруу же алардын эркин кыймылына тоскоолдук жаратуу тыюу салынат.

14. Роллеттердин пардасы кыймылдап жаткан учурда тешикте бөтөн нерселердин болбошуна көз салыңыз, анткени бул конструкциянын бузулушуна алып келиши мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотууга, ошондой эле айрым бөлүктөрдү өз алдынча алмаштырууга же жөндөөгө DoorHan өндүрүүчүсү менен кеңешпестен тыюу салынат (кеңешүү деп документ менен ырасталган так сүрөттөлгөн кайрылууну түшүнүү керек).

16. Кыш мезгилинде роллеттердин же роллешкалуу дарбазалардын элементтери муздап калса, парданы көтөрөрдүн же түшүрөрдүн алдында конструкциянын четин бойлой аны жеңил каккылап, толук муздан арылтуу зарыл. Өзгөчө төмөнкү планканын терезе төшөлгүсү же пол менен түйүшкөн жерин кылдат текшерүү керек — ал жер дагы тазаланууга тийиш.

17. Роллеттерге техникалык тейлөө үзгүлтүксүз жүргүзүлүшү керек — жок дегенде жылына бир жолу.

18. Роллеттер белгиленген максатта колдонулбаган учурда же алардын өлчөмү өндүрүүчүнүн сунуштарынан ашып кеткен учурда, өндүрүүчү конструкциянын иштешине жана бүтүндүгүнө жоопкерчилик тартпайт.

19. Роллеттерди же роллешкалуу дарбазаларды диагностикалоо жана оңдоо иштери квалификациялуу адистер тарабынан жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Роллешкалуу дарбазалардын таңгакталышы аба көбүктүү пленкадан жана беш катмарлуу ак картондон турат. Полотно менен куту (короб) аба көбүктүү пленкага оролуп, андан кийин картон менен капталып, куту формасына келтирилет. Картон таңгак үстүнөн эки катмар стретч-пленка менен оролуп, DoorHan компаниясынын логотиби түшүрүлгөн скотч менен бекитилет
Высота, мм	250–375
Ширина, мм	250–375
Длина, мм	1 000–6 000

Кошумча сүрөттөмө печать

Полотнону RHE78G торчо профили менен айкалыштырып колдонууга болот.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Жалпы орнотуу. Жалпы орнотуу көбүнчө кездешет, анткени бул үчүн коробту орнотуу үчүн нишаны даярдоо менен байланышкан оор жумушту талап кылбайт. Жалпы орнотуу типинде роллеттерди же рольворотторду орнотууда короб роликтүү панели менен эшиктин үстүнө орнотулат, ал эми жетекчи профилдер - эки тараптан орнотулат. Жабык роллеттер ошол учурда эшикти толугу менен жабат жана дубалдын бетине дээрлик бири-бирине дал келүүгө жакын жайгашат.

Интеграциялык орнотуу, короб тышка. Интеграциялык орнотуу рольвороттордун бардык элементтерин терезе же эшиктин нишесинде жайгаштырууга мүмкүнчүлүк берет. Интеграциялык орнотуу учурда эшиктер жана терезелер коробту орнотууга каршы тарапка ачылышы керек.

Интеграциялык орнотуу, короб ичке. Конструкция проемго орнотулуп, короб ичке карай жайгаштырылат, ошондо полотно проем менен тең келет.

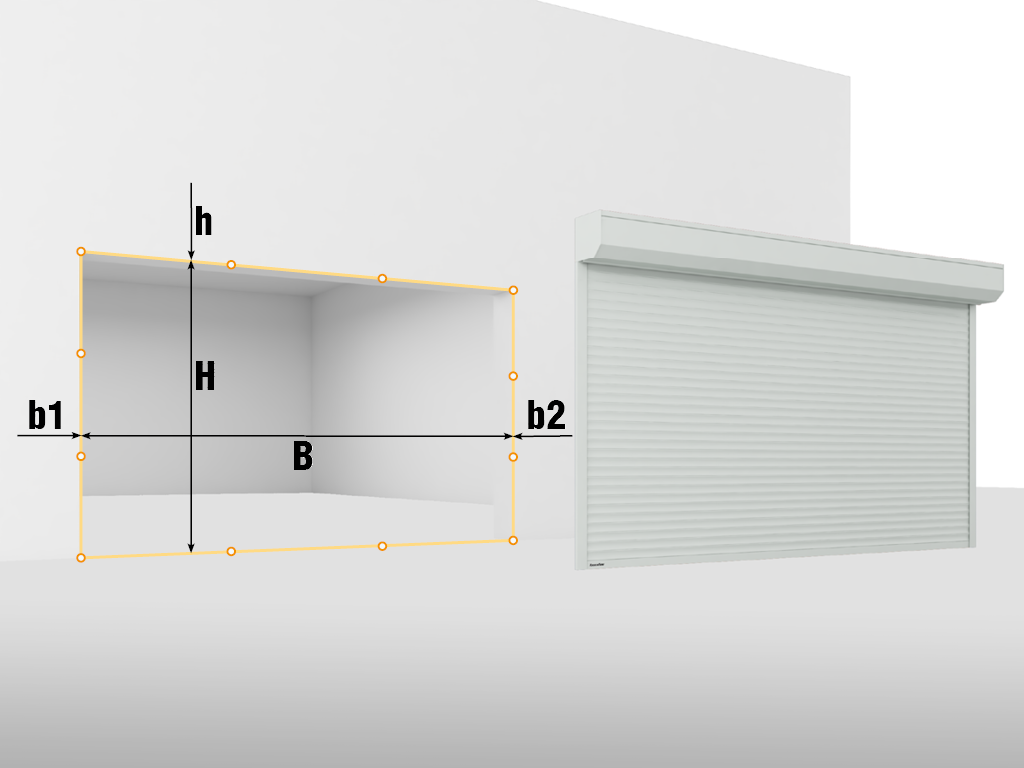

Накладной монтаж үчүн өлчөө параметрлери:
H — ачкычтын бийиктиги (max), мм;
B — ачкычтын кеңдиги (max), мм;
h1 — үстүңкү бөлүктүн бийиктиги (min), мм;
b1 жана b2 — оң жана сол тараптын аралыктары (min), мм.
Иштетилген монтаж үчүн өлчөө параметрлери:
H — ачкычтын бийиктиги (min), мм;
B — ачкычтын кеңдиги (min), мм.
Өлчөмдөрдү алуу үчүн рулетка, курулуш деңгели же электрондук өлчөө аспаптарын колдонуу керек. Ар бир параметрди өлчөгөндө, аны эң аз дегенде үч жерден текшерүү сунушталат. Иштетилген монтажда конструкциялар үчүн ачкычтын өлчөмүн аныктоодо, дубалдардын тегиз эместиктерин эске алуу жана өлчөмдөрдү 5–10 мм төмөнкү жакка тууралоо керек.
Даярдалган орундары төмөнкү талаптарга жооп бериши керек: орундар түз бурчтук формада болушу керек; орундуктун беттеринин беттери тегиз жана жылмакай болушу керек, малярдык катмарынын төгүлүшү жана жарылууларсыз; дубал монолиттүү болушу керек, боштуктарсыз (бетон, металл, толук кирпич); эгер кирпич бош болсо, орундун четин металлдык бурчтук менен курчоо сунушталат; ички жана сырткы дубалдардын курулуштун жакындашкан жерлеринде тегиз, чыккын жана киргизүүлөрсүз болушу керек; жумушчу беттердин вертикалдык жана горизонталдык чегиништери 1,5 ммден ашпашы керек, бирок 5 ммден ашпашы керек, диагоналдардын айырмасы 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллеттерди жана роллешкалуу дарбазаларды орнотуу боюнча нускамалар

PDF

Роллеттерди эксплуатациялоо боюнча нускамалар жана кепилдик талон

PDF

Роллеттик системалар боюнча техникалык тейлөө китеби

PDF

«Көбүк толтурулган профилдердин бузулууга туруктуулугу» талаптарга шайкештик сертификаты

PDF

«Алюминий профилдеринен жасалган роллеттик терезе капкактары» талаптарга шайкештик сертификаты

PDF

«Металл профилдеринен жасалган роллеттик дарбазалар» талаптарга шайкештик сертификаты

PDF

«Ролик менен прокатталган металл профилдер» талаптарга шайкештик сертификаты

PDF

«Роллешкалуу дарбаза» паспорт

PDF

RH77M көбүк толтурулган профилинен жасалган роллешкалуу дарбазанын чогултуу чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү роллеттик системалардын ишке жөндөмдүүлүгүнө 1 жылдык кепилдик берилет, ал ушул буюмду сатып алган күндөн тарта эсептелет. Эгер лак-бояо каптамасынын бузулушу климаттык шарттардын, жаратылыш кубулуштарынын, майда дисперстүү катуу бөлүкчөлөрдүн же башка агрессивдүү заттардын таасиринен, ошондой эле эксплуатация учурунда пайда болгон сызыктардан жана сыныктардан улам келип чыкса, лак-бояо каптамасына берилген кепилдик күчүн жоготот.
