SPEEDROLL SDF сериясындагы жогорку ылдамдыктагы роликтүү дарбазалар азык-түлүк өнөр жайы объектилеринде имараттын ичиндеги микроклиматты изоляциялоо жана сактоо үчүн арналган. Дарбазанын бардык тышкы компоненттери дат баспас болоттон жасалган.

Зона применения:

Жүк кампаларынын комплекстери. Санитардык нормаларга жогорку талап коюлган имараттар

монтаж менен заказ берүү

Артыкчылыктар

Жогорку ылдамдыктагы дарбазалар

Ачылуу ылдамдыгы жогору – 2,0 м/с чейин.

Коррозияга туруктуулук

Түркүктөр жана корпус дат баспас болоттон жасалган.

Автоматташтыруу мүмкүнчүлүгү

Ишенимдүү автоматикa – өзүнүн өндүрүшү.

Кошумча опциялар

Ар кандай кошумча жабдууларды орнотуу мүмкүнчүлүгү: фотоэлементтер, ачкыч-баскыч, кыймылдаткыч жана түркүктөрдү жылытуу системасы ж.б.

Жогорку ылдамдыктагы дарбазалар

Ачылуу ылдамдыгы жогору – 2,0 м/с чейин.

Коррозияга туруктуулук

Түркүктөр жана корпус дат баспас болоттон жасалган.

Автоматташтыруу мүмкүнчүлүгү

Ишенимдүү автоматикa – өзүнүн өндүрүшү.

Кошумча опциялар

Дизайн

Дат баспас болот

Полотнонун түстөрү

Дарбанын каркасы ASIS 304 дат баспас болоттон жасалган

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүш)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (апельсин)

Комплектация

Базовая комплектация

Дополнительная комплектация

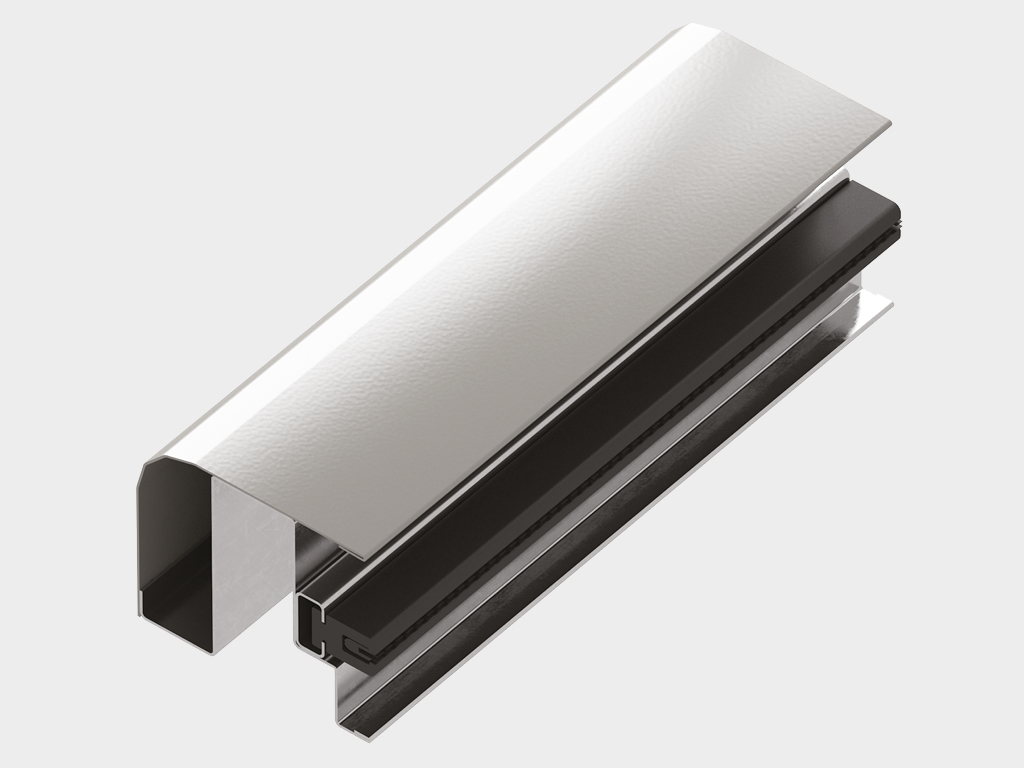

Түрүктөр жана корпус AISI304 дат баспас болоттон жасалган.

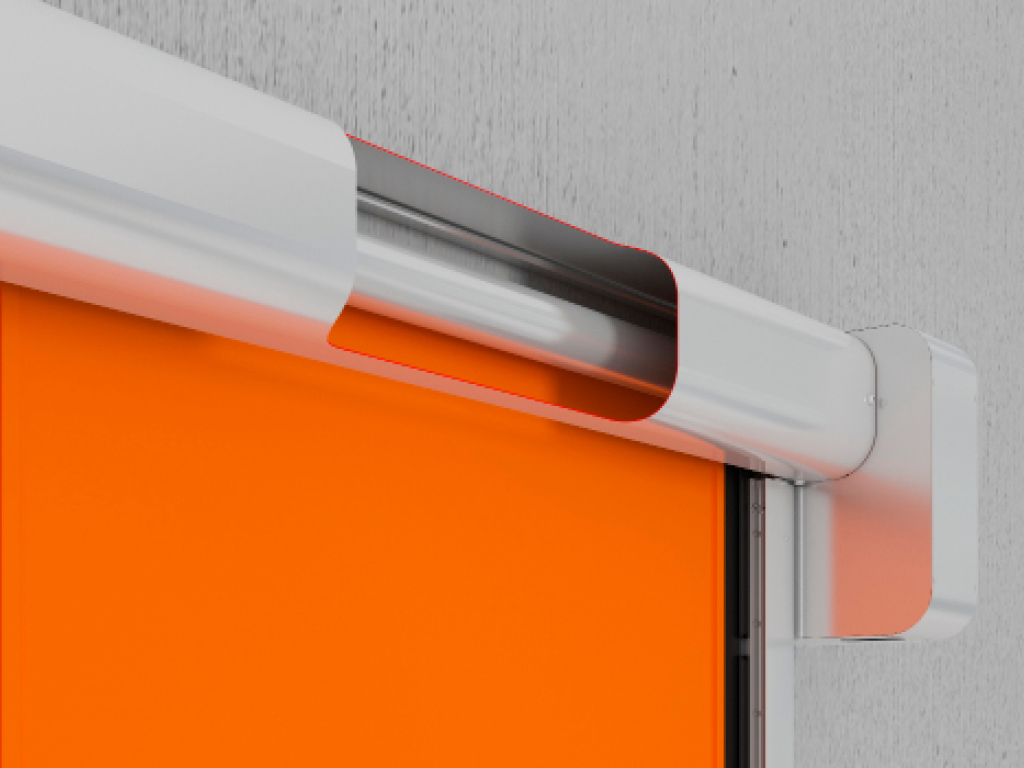

Вал AISI304 дат баспас болоттон жасалган, диаметри 90/130 мм.

Жол көрсөтүүчү элементтер экструзияланган полиэтиленден жасалган.

Полотно тунук эмес, армирленген ПВХден жасалган, тыгыздыгы 900–1 200 г/м².

Башкаруу блогу болоттон жасалган боёлгон корпусунда, өлчөмү 300 × 400 × 150 мм; коргоо классы — IP54.

Полдон 500 мм бийиктикте орнотулган фотоэлементтер, ошондой эле полотнону ачууда туура эмес бүктөлүшүн аныктоо үчүн каптал түркүктөрдүн жогорку чекиттеринде жайгашкан антизаклинирөө датчиктери.

Столбиктердеги алыста жайгашкан фотоэлементтер жана сигнал лампалары.

Кыймылдаткыч жана түркүктөрдү жылытуу системасы.

Дарбанын төмөнкү сезгич четтери тоскоолдукка тийгенде, сенсор радиоканал аркылуу башкаруу блогуна сигнал жиберип, дарбазаны ачуу буйругун берет.

Артикул «Transmitter 4». TRANSMITTER 4 пульту DoorHan төрт автоматтык түзүлүшүн же DoorHan радиокабылдагычка туташтырылган башка өндүрүүчүлөрдүн автоматикасынан алыстан башкарууга арналган.

Артикул «DHRE-1». DHRE-1 тышкы бирканалдуу кабылдагыч 433 МГц толкун узундугундагы радиосигналды кабыл алуу үчүн колдонулат.

Артикул «DHRE-mini». DHRE-mini тышкы бирканалдуу компакттуу кабылдагыч 433 МГц радиосигналды кабыл алат жана туташтыруу үчүн зымдарга ээ.

Артикул «AD-06». Кыймыл сенсору электр кыймылдаткычтарды автоматтык башкаруу үчүн колдонулат

Артикул «147-3750». PA — өнөр жай дарбазаларын жана башка түзүлүштөрдү башкарууга арналган универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки эсе аныктоо диапазону бар. Мобилдик тиркеме аркылуу жөнгө салынат. Аныктоо бийиктиги — 2ден 6 метрге чейин (стандарт); 10 метр (X версиясы). Узунунан бурчту жөнгө салуу — 0°дөн 90°га чейин.

Артикул «147-3751». PRO BT — адамдарды жана транспорт каражаттарын тааный алган радар, өнөр жай дарбазаларын жана башка түзмөктөрдү башкарууда колдонулат. Транспорт каражаттары менен жөө жүргүнчүлөрдү айырмалап, узунунан жана туурасынан кыймылды аныктайт. Мобилдик тиркеме аркылуу жөнгө салынат. Аныктоо бийиктиги — 3төн 7 метрге чейин. Узунунан бурчту жөнгө салуу — 0°дөн 180°га чейин.

Артикул «HSD1800». Радар кронштейни дарбанын вал корпусунун үстүнө датчикти орнотуу үчүн арналган.

Артикул «KEYSWITCH_N». Ключ-баскыч автоматтык башкаруу системасына дарбазаны ачуу, токтотуу жана жабуу буйругун берүү үчүн колдонулат.

Артикул «PHOTOCELL-N». Фотоэлементтер — инфракызыл бергич жана кабылдагычтан турган коопсуздук түзүлүшү, дарбазанын проемунда орнотулат. Инфракызыл нур кесилишинде башкаруу блогуна тоскоолдук пайда болгондугу тууралуу сигнал келет, система белгиленген логика боюнча реакция кылат — дарбанын токтотулушу же кайра ачылышы. Фотоэлементтердин эффективдүү аралыгы — 20 метрге чейин.

Артикул «DKH009». Жогорку ылдамдыктагы дарбазаларды башкаруу үчүн чоң баскыч.

Артикул «LAMP-PRO». Сигнал лампасы дарбанын кыймылы башталганын эскертет жана ачуу-жабуу циклынын учурунда күйөт.

Артикул «LOOP1». Бирканалдуу магниттик чынжыр детектору LOOP1. Артикул «LOOP2». Экиканалдуу магниттик чынжыр детектору LOOP2. Детекторлор шлагбаумдарды, дарбазаларды жана парковка системаларын башкарууга арналган. Бирканалдуу детектор бир транспорт агымын көзөмөлдөө жана башкаруу үчүн колдонулат; экиканалдуу — эки транспорт агымын көзөмөлдөө жана башкаруу же автоунаалардын агым багытын аныктоо үчүн.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

1 200–3 800

Высота проема, мм

1 700–3 800

Притолока, мм

450дөн баштап

Пристенки, мм

225тен баштап

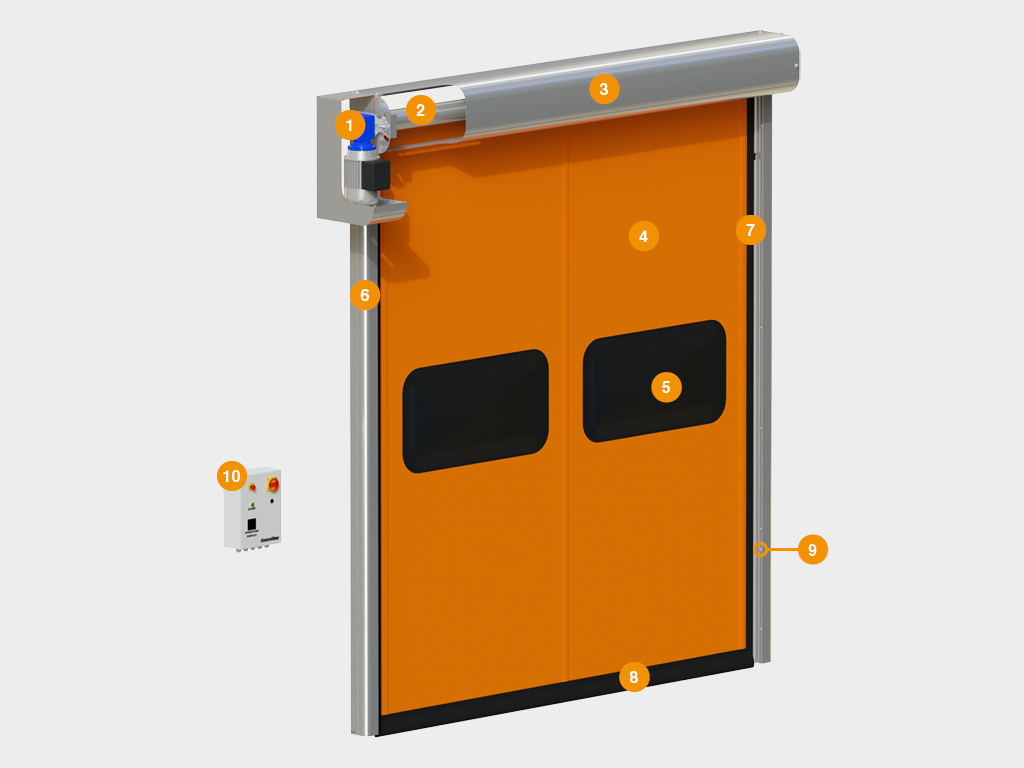

Электр кыймылдаткычы
Вал
Вал корпусу
Дарбанын полотносү
Тунук вставка (терезе/панель)
Түрүк
Полотно кыймылына багыттоочу жол
Полотнонун төмөнкү четтери
Фотоэлемент
Башкаруу блогу

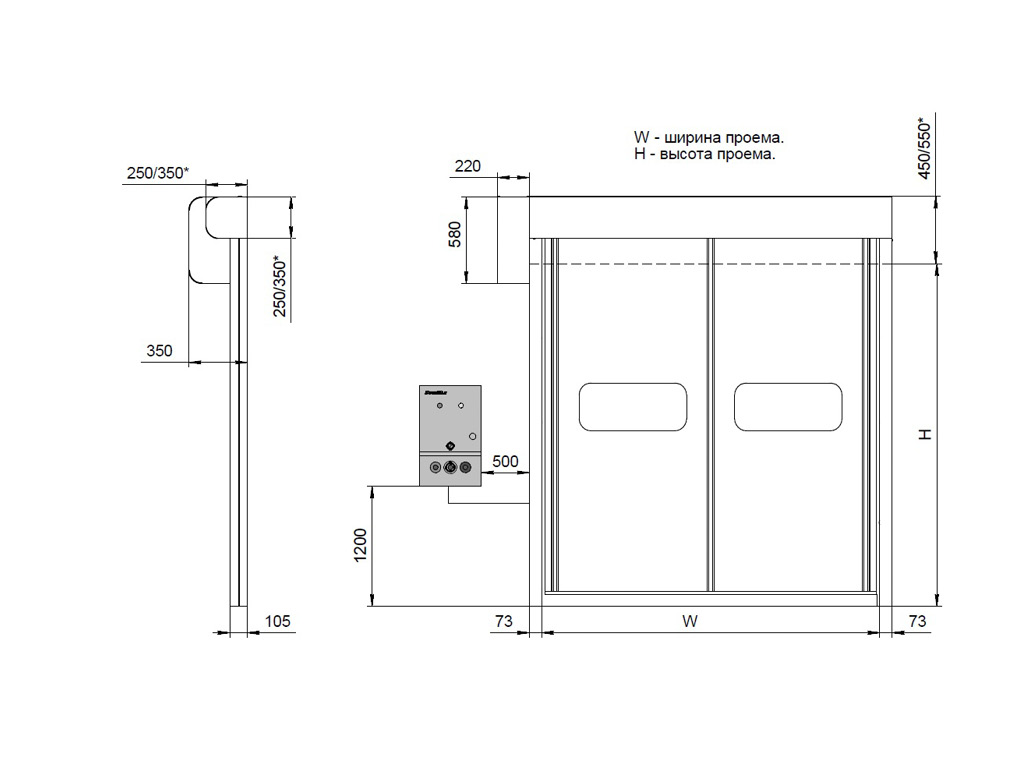

DOORHAN кыймылдаткычы менен дарбазанын жалпы көрүнүшү жанында (кыймылдаткыч сол жакта/кыймылдаткыч оң жакта).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 600–3 800
H, мм Высота проема	1 700–3 800

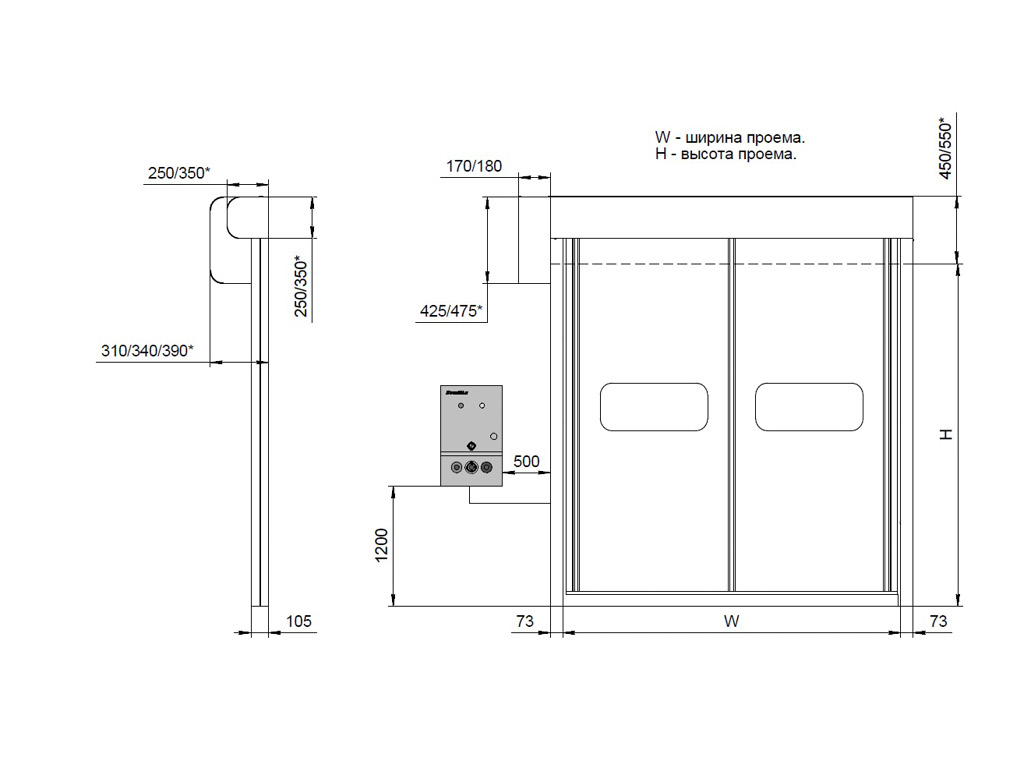

DOORHAN SERVO кыймылдаткычы менен дарбазанын жалпы көрүнүшү жанында (кыймылдаткыч сол жакта/кыймылдаткыч оң жакта).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	1 600–3 800
H, мм Высота проема	1 700–3 800

Параметр	Значение	Примечание
Ветровая нагрузка, км/ч	CLASS2 (90го чейин)	3 800 × 3 800 мм чейин дарбазалар үчүн
Ветровая нагрузка, км/ч	CLASS3 (120га чейин)	3 000 × 3 000 мм чейин дарбазалар үчүн
Скорость открывания, м/с	2,0	3 000 × 3 000 мм чейин дарбаза
Скорость открывания, м/с	1,5	3 800 × 3 800 мм чейин дарбаза
Скорость закрывания, м/с	0,5
Диапазон рабочих температур, °С	0…+50
Мощность, Вт	1 500
Класс защиты IP	IP54	Аягындагы абалдар энкодер аркылуу көзөмөлдөнөт
Напряжение питания, В	220 В / 50 Гц	Бирфазалуу
Напряжение питания, В	380 В / 50 Гц	Үчфазалуу
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Колдонуу шарттарына жараша

SPEEDROLL сериясындагы дарбазалардын шамал басымына туруштук берүү көрсөткүчү дарбазалар жабык абалда турганда көрсөтүлгөн. Дарбазалар төмөнкү шарттарда колдонулбайт: табигый же техногендик факторлордон улам шамал басымы туруктуу эмес же күчөй турган жерлерде, мисалы: деңиз жээгинде же тоолордо жайгашкан имараттар; көп деңгээлдүү жылытуу системасы бар жер алдындагы көп кире бериши жана чыгуусу бар паркингдер; күчтүү желдетүү тутумуна ээ өндүрүш объектилери; көп дарбаза проемдору бар татаал конфигурациядагы имараттарда, аларда катуу сквозняктар пайда болушу мүмкүн. Жогорудагы факторлордун бири же бирнечеси бар учурда SpeedFold сериядагы же HSSD сериядагы спиралдуу дарбазаларды колдонуу сунушталат.

Дарбазалардын ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн аларды үзгүлтүксүз техникалык карап чыгуу жана тейлөө жүргүзүү зарыл.

Дарбазаларды кол менен ачуу жана жабуу атайын ачкыч (вороток) менен жүргүзүлөт.

Дарбазаларды согууга алып келбеңиз жана алардын эркин ачылып-жабылышына тоскоол болбогула.

ПВХ полотносунун багыттоочу жолдорунун булганышына жол бербеңиз.

Дарбазаларды ачуу жана жабуу учурунда проемдо болуу жаракат алуудан сактайт.

Дарбаза ачылып-жабылып жатканда проемде бөгөт салуучу буюмдардын жоктугун көзөмөлдөңүз.

Функциянын иштөөсү полотнонун жана системанын айрым бөлүктөрүнүн чыдамдуулук параметрлерин ашкан таасирлерден, мисалы, полотно жогорку ылдамдыкта сүзүлгөндө, курч буюмдар менен соккулар болгондо, жүк көтөргүчтүн көтөрүлгөн виласы менен дарбанын жогорку бөлүгүнө сокку урулганда ж.б. учурларда камсыздалбайт.

Упаковка в дерево	Характеристики упаковки
Состав	Таңгактоо жыгач брус куутан түзүлөт, түйүндөрдүн ортосунда картон коюлган жана баары хомуттар менен бекитилген.
Длина, мм	Дарбазанын бөлүктөрүнүн узундугуна жараша өзгөрөт
Ширина, мм	640–705
Высота, мм	480–730

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко гидравликалык көтөргүч кран же узундугу кеминде 2 м болгон вилкасы бар автокөтөргүч менен жүктөйт. Сатып алуучу же орнотуучу да таңгакталган дарбазаларды көчүрүү үчүн ушундай жабдууну камсыздашы керек. Вилка жыгач поддондун астына кирип, экинчи жагынан чыгышы зарыл. Кран же башка көтөрүүчү каражат колдонулганда тиешелүү жүк көтөрүмдүүлүккө ээ стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

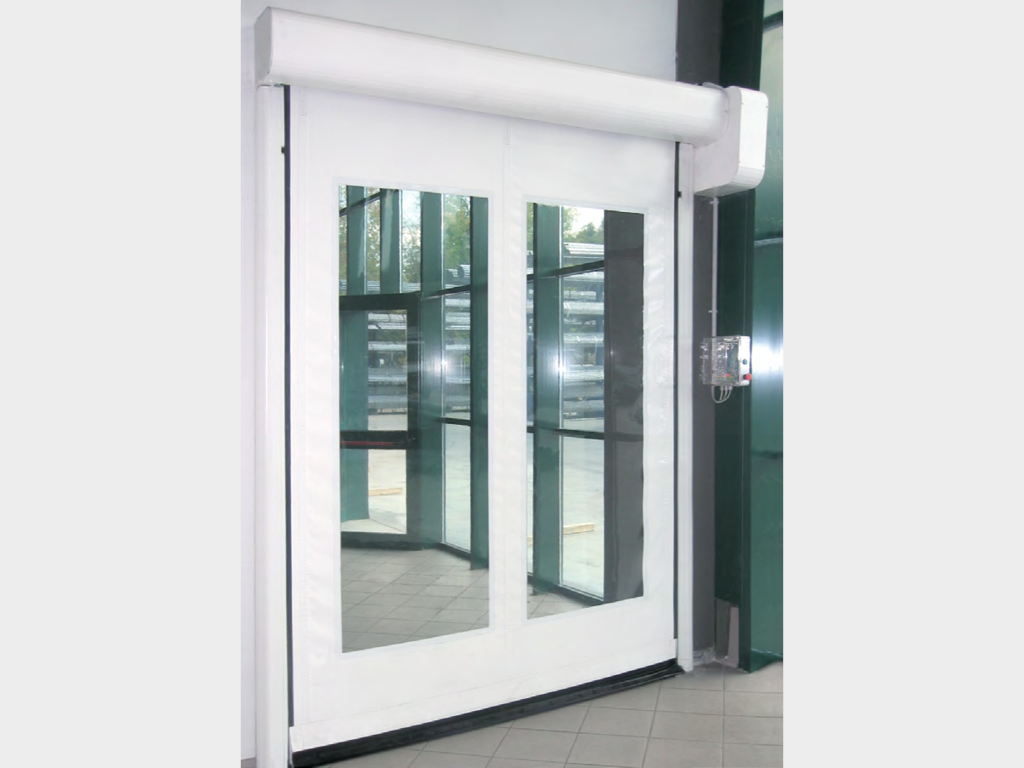

Жогорку ылдамдыктагы дарбазаларды сырткы монтаждоо.

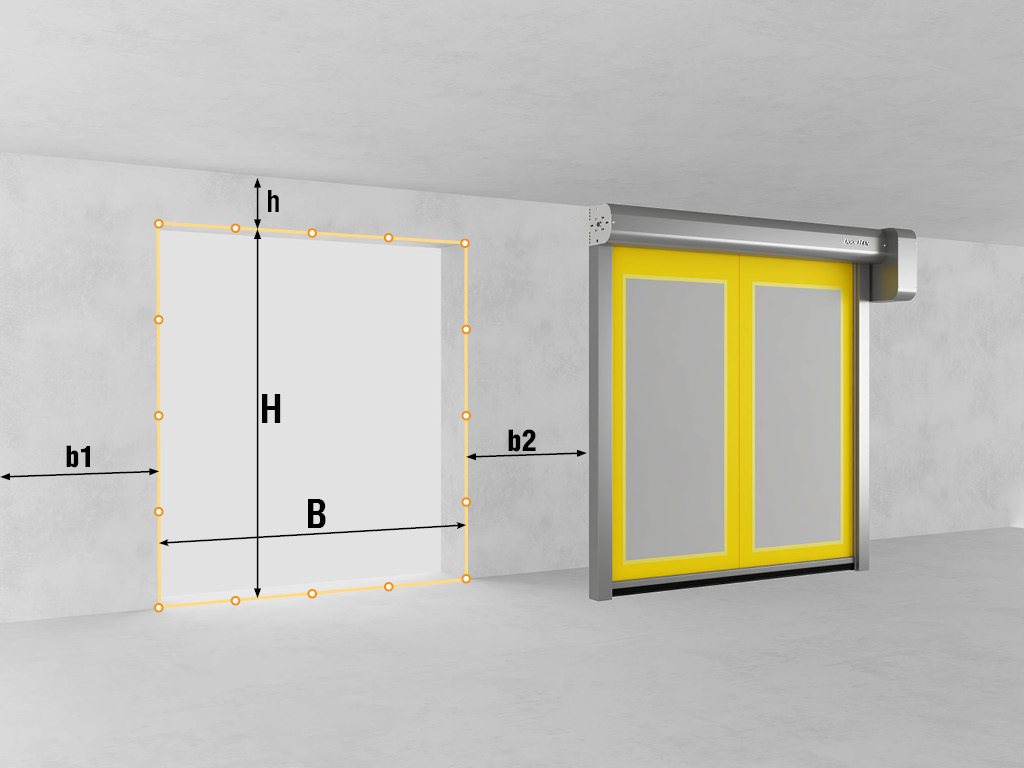

Бардык өлчөөлөр имараттын ичинде жүргүзүлөт. Ар бир маанини өлчөө үчүн кеминде үч чекитте (аяктын эки учунда жана борборунда) өлчөө керек.
H – проемдун бийиктиги (полдон проемдун жогорку четине чейинки аралык).
B – проемдун туурасы (сол четинен оң четине чейинки аралык).
h – жогорку боштук (проемдун үстүнөн төшкө чейинки аралык).
b1/b2 – сол/оң каптал боштугу (проемдун тиешелүү четинен тоскоолдукка чейинки аралык).
H жана B өлчөнгөндө акыркы өлчөм катары эң чоң мааниси кабыл алынат, ал эми h, b1 жана b2 өлчөнгөндө эң кичинекей мааниси кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SPEEDROLL SDF сериясындагы ылдам рулондуу дарбазалар (азык-түлүк өнөр жайы үчүн)

PDF

GfA башкаруу блогу

PDF

BMP башкаруу блогу

PDF

DoorHan башкаруу блогу

PDF

DoorHan SERVO башкаруу блогу

PDF

Ылдам рулондуу дарбазалардын сервис китеби

PDF

Негизги радардык датчик PA

PDF

PRO радардык датчик

PDF

Сертификат туура келүү (ылдам дарбазалар)

PDF

Ылдам рулондуу дарбазалардын паспорту

PDF

Сертификат туура келүү (баскаруу блоктору)

PDF

SPEEDROLL SDF сериясындагы ылдам рулондуу дарбазалар (жактан кыймылдаткычы бар)

PDF

DWG

SPEEDROLL SDF ылдам рулондуу дарбазаларды орнотуу схемасы

PDF

DWG

Кепилдик милдеттенмелери печать

DoorHan концернинин өндүрүшү болгон ылдам рулондуу дарбазалардын иштөө кепилдиги сатып алуу моментинен тартып розница үчүн 1 жыл, дилердик заказдар үчүн 2 жылдык мөөнөткө берилет.

Жаңы буюмдар

«HSD1800» артикула. Радар кронштейни дарбазанын вал корпусунун үстүнө датчикти орнотуу үчүн арналган.

«147-3750» артикула. PA — өнөр жай дарбазаларын жана башка жабдууларды башкарууга арналган универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки диапазондо аныктоо мүмкүнчүлүгү бар. Мобилдик тиркеме аркылуу жөндөө. Аныктоо бийиктиги — 2ден 6 мге чейин (стандарт); 10 м (X версиясы). Бурчун тууралоо — узунунан багытта 0°дөн 90°гө чейин.

«147-3751» артикула. PRO BT — адамдарды жана транспорт каражаттарын таануу мүмкүнчүлүгү бар радар, өнөр жай дарбазаларын жана башка жабдууларды башкарууда колдонулат. Транспорт каражаттарын жана жөө адамдарды айырмалап, узун жана көлөмө багыттагы кыймылды аныктайт. Мобилдик тиркеме аркылуу жөндөө. Аныктоо бийиктиги — 3төн 7 мге чейин. Бурчун тууралоо — узунунан багытта 0°дөн 180°гө чейин.
