DoorHan өрттөн коргоочу эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

EI120 өрткө туруктуулук мөөнөтү бар өрт коопсуздук перделери (сугаруу системасы бар учурда) — өрттүн жайылышынан коргоо жана өрт учурунда адамдарды коопсуз эвакуациялоо үчүн атайын иштелип чыккан изделие. Керектүү өрткө туруктуулук мөөнөтүн камсыздоо үчүн пердени автоматтык суу менен өрт өчүрүү системасы аркылуу сугаруу зарыл. Бул түрдөгү өрт коопсуздук перделери негизинен өндүрүштүк жана кампалык имараттарда, авто токтоочу жайларда, турак жайларда, спорттук-эс алуу жана соода комплекстеринде орнотулат.

Зона применения:

Өндүрүш объектилери

Индустриалдык парктар, заводдор, фабрикалар, энергетикалык жана мунай-газ объектилери, электр станциялары, машина куруу ишканалары, өндүрүш комплекстери, жыгач иштетүүчү цехтер, механикалык цехтер, азык-түлүк өндүрүүчү цехтер.

Логистикалык борборлор

Таратуу жана транспорт-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопаркылар.

Кампалык жайлар

Кампалык комплекстер жана жайлар, китеп сактоочу жайлар, музей фонддорун сактоочу жайлар, архивдер.

Технологиялык объектилер

Котельдиктер, насос станциялары, лабораториялык жайлар, оңдоо цехтери, цех мастердиктери.

Айыл чарба ишканалары

Айыл чарба өнөр жайы, мал чарбасы, балык иштетүү комплекстери, тоок фермалары, азык сактоочу жайлар, буудай сактоочу жайлар, жер семирткичтер, пестициддер жана агрохимиялык заттар сактоочу кампалар.

Транспорт инфраструктурасынын объектилери

Транспорттук жана оңдоо деполор, аэропорттор, тик учак аянтчалары, темир жол вокзалдары, авто вокзалдар, авто токтоочу жайлар, гараждар, авто оңдоо мастердиктери.

Жарандык маанидеги имараттар

Турак жай комплекстери, паркингдер, көргөзмө жана соода борборлору.

Социалдык объектилер

Театрлар, мектептер, кинотеатрлар, концерт залдары, музейлер, китепканалар, цирктар, спорт комплекстери, стадиондор, муз сарайлары, дене тарбия жана саламаттыкты чыңдоо комплекстери.

монтаж менен заказ берүү

Артыкчылыктар

Металл бөлүктөрүнүн коррозияга туруктуулугу

Өрт коопсуздук перделеринин металл конструкциялары цинктелген болоттон жасалат, ошондой эле алар кошумча боёктолушу мүмкүн.

Полотно үчүн отко чыдамдуу материал

Өрт коопсуздук перделеринин полотносунун материалы отко чыдамдуу атайын капталган кездемеден жасалган.

Өрт коопсуздугуна жогорку талаптары бар имараттарды ишенимдүү коргоо

Өрт учурунда сугаруу системасы бар шартта өрт коопсуздук перделерин орнотуу имараттарды өрттүн жайылышынан коргойт, мүлктү сактап калууга жардам берет жана адамдардын коопсуз эвакуациясын камсыздайт.

Проемду ишенимдүү жаап коюу

Атайын ийилген профилден жасалган болоттон бурчтук багыттагычтар полотно менен проемдун ортосундагы боштуктарды болтурбайт. Полотнодогу роликтер багыттагычтарда кыймылдоодо туруктуулукту камсыздайт. Салмактоочу түзүлүш перденин тегиз түшүүсүнө арналган. Опушкан полотно проемдун бетине бекем жабышат.

Ишке ашыруу минималдуу мөөнөттөрү

Өрт коопсуздук перделеринин бардык компоненттери DoorHan концернинин өз заводунда өндүрүлөт, бул продукциянын өндүрүш мөөнөттөрүн оптималдаштырууну камсыздайт.

Баасын ылдам эсептөө

Биз кардардын индивидуалдуу өлчөмдөрү боюнча изделиенин баасын тез арада алдын ала эсептөөнү сунуш кылабыз.

ЕАЭБ өлкөлөрүнө жеткирүү

Кеңири дилердик тармак жана өнүккөн логистика Евразия экономикалык биримдигинин өлкөлөрүнө минималдуу мөөнөттө жеткирүүнү жүзөгө ашырууга мүмкүндүк берет.

ISO 9001 сертификаты

DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу сапатты башкаруу сертификатынан өтүшөт.

Металл бөлүктөрүнүн коррозияга туруктуулугу

Полотно үчүн отко чыдамдуу материал

Өрт коопсуздук перделеринин полотносунун материалы отко чыдамдуу атайын капталган кездемеден жасалган.

Өрт коопсуздугуна жогорку талаптары бар имараттарды ишенимдүү коргоо

Проемду ишенимдүү жаап коюу

Ишке ашыруу минималдуу мөөнөттөрү

Баасын ылдам эсептөө

ЕАЭБ өлкөлөрүнө жеткирүү

ISO 9001 сертификаты

DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу сапатты башкаруу сертификатынан өтүшөт.

Дизайн

Металл конструкциялардын бетинин түрү

Полотненин түсү

Металл конструкциялардын түстөрү

Тегиз

Күрөң

Боёлбогон цинктелген болот (стандарттуу)

RAL 8014 (көкүрөк)

RAL 7004 (күрөң)

RAL 9003 (ак)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (бордо)

RAL 9006 (күмүш түстүү)

RAL 1014 (беж)

RAL 3000 (кызыл)

RAL 7016 (антрацит)

RAL картасы боюнча стандарттан тыш түстөр (кошумча баа)

Комплектация

Базовая комплектация

Дополнительная комплектация

Перденин кездемеси.

Электр кыймылдаткычы.

Полистирол куту.

Темир каптал жолтоо.

Салмакчасы.

4-каналдуу пульт, 433 МГц жыштыгы менен (TRANSMITTER 4).

Башкаруу үчүн ачкыч-тумшук.

Токту өчүрүүчү баскыч.

Башкаруу блогу.

Техникалык мүнөздөмөлөр

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

1 000–6 000 *

Ширина проема, мм

1 000–8 000

Притолока, мм

Жабыштырылган монтаж — 450 ден (проемдун бийиктиги 3 600 мм чейин жана проемдун туурасы 4 300 мм чейин); 550 ден (проемдун бийиктиги 3 600 мм жогору жана проемдун туурасы 4 300 мм жогору); орнотулган монтаж — чектөөлөр жок

Пристенки, мм

Жабыштырылган монтаж — 150дөн; Орнотулган монтаж — чектөөлөр жок.

* 3 600 мм бийиктиктен жогору жана 4 300 мм туурасынан кеңири болгондо, бийиктик полотнонун салмагына жараша болот

Өрттөн коргоочу перденин конструкциясы
Болот кутусу
Болот багыттоочу
Полотно
Салмакчы
Перде лаз менен жасалышы мүмкүн

Орнотулган монтаж. Негизги өлчөмдөр. Өрттөн коргоочу перденин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичинде жашырылган. Өндүрүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет. Бул конструкция аркылуу ар кандай татаал проемдорго жана жетүүгө кыйын жерлерге перденин орнотулушу чечилет.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H3 + h
H3, мм Высота направляющих	H3
B, мм Ширина проема	B
h, мм Высота короба	200, 300 (конструкциянын өлчөмүнө жараша)

Жабыштырылган монтаж. Негизги өлчөмдөр. Өрттөн коргоочу перденин конструкциясы бөлмөнүн эстетикалык көрүнүшүнө таасир этпейт, анткени ал толугу менен кутунун ичинде жашырылган. Өндүрүмдүн техникалык жөнөкөйлүгү монтажды жеңилдетет.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	H
B, мм Ширина проема	B
L, мм Ширина всей конструкции	B + 162
h, мм Высота короба	200, 300 (конструкциянын өлчөмүнө жараша)

Параметр	Значение	Примечание
Предел огнестойкости, мин	Көп дегенде 120	Автоматтык суу өрт өчүрүү системасы менен жабдылган учурда
Материал	Айнек кездеме
Толщина, мм	Көп дегенде 0,41	Шторанын желим кездемеси
Вес полотна, кг/м²	0,51
Вес ворот в сборе, кг	Көп дегенде 28	Минималдуу өлчөмдөрдө толук чогултулган штора
Вес ворот в сборе, кг	Көп дегенде 225	Максималдуу өлчөмдөрдө толук чогултулган штора

1. Өрттөн коргоочу штора интенсивдүү колдонууга арналган эмес (анын колдонулушуна өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же тейлөө маалында гана жол берилет).

2. Зарыл болгон отко чыдамдуулук чегин камсыздоо үчүн шторону автоматтык суу менен өрт өчүрүү системасы аркылуу сугарып туруу талап кылынат.

3. Өрттөн коргоочу штора тыгылуусуз жана силкинүүсүз, бир калыпта иштеши керек.

4. Кырсыктардын алдын алуу үчүн штора иштеп жаткан учурда анын иш аралыгында адамдар жана жаныбарлар болбошу керек.

5. Штора иштеп жатканда проёмдо бөтөн буюмдардын жок экенине көз салыңыз.

6. Эгерде өрттөн коргоочу штора менен бирге колдонууга арналбаган кошумча жабдуулар орнотулса, даярдоочу ишкананын техникалык кызматына кайрылып, консультация алуу зарыл..

7. Өрт учурунда түз милдетин аткарган штора мөөнөтүнөн мурда эсептен чыгарылууга тийиш. Бул учурда штора демонтаждалып, жаңысымен алмаштырылат.

8. Шторанын ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн аны үзгүлтүксүз (жылына жок дегенде 1 жолу) техникалык кароо жана тейлөөдөн өткөрүү сунушталат.

9. Штора иштеп жатканда аны кармап туруу мүмкүн эмес – бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

10. Автоматтык штораларды башкаруу шаймандарына (баскычтарга, пульттарга) балдардын жакындашына жол бербеңиз.

11. Автоматтык жетектин ишенимдүү жана узак мөөнөттүү иштеши үчүн анын пайдалануу боюнча көрсөтмөсү менен кылдат таанышып чыгыңыз.

12. Өрттөн коргоочу шторалар же алардын тетиктери түз багыты боюнча колдонулбаса, өндүрүүчү алардын бүтүндүгүнө жана ишенимдүүлүгүнө жоопкерчилик тартпайт.

Упаковка в пузырчатую пленку	Характеристики упаковки
Описание	Коробтун таңгакталышы
Длина, мм	Коробтун узундугуна жараша аныкталат
Ширина, мм	270 — 200 мм короб үчүн; 370 — 300 мм короб үчүн
Высота, мм	200 — 200 мм короб үчүн; 300 — 300 мм короб үчүн
Описание	Багыттоочулар жана оорлоткуч элемент толугу менен ВП-плёнка (көбүк пленкасы) менен оролуп, капталдарындагы чыгып турган четтери конверт формасында тыкыс бүктөлүп, кошулган жерлери скотч менен бекемделет. Багыттоочулар менен оорлоткуч скотч менен узунунан бурама спиралдык түрдө оролуп, таңгакталгандан кийин короб менен бирге фанерадан жасалган чогулма ящикке салынат
Длина, мм	Упаковка багыттоочулардын жана оорлоткучтун узундугуна жараша жүргүзүлөт

Упаковка в дерево	Характеристики упаковки
Описание	Ящик (фанерадан жасалган)
Длина, мм	Эгерде полотнонун В өлчөмү H өлчөмүнөн чоң болсо, анда ящиктин L узундугу = В полотна + 235; эгерде В полотна < H полотна болсо, анда L ящика = H полотна + 85
Ширина, мм	495 — 200 мм короб үчүн; 595 — 300 мм короб үчүн
Высота, мм	417 — 200 мм короб үчүн; 517 — 300 мм короб үчүн

Кошумча сүрөттөмө печать

DoorHan концерни шторолорду жүктөө иштерин узундугу кеминде 2 метр болгон вилкасы бар автожүктөгүчтүн жардамы менен аткарат. Кардар же орнотуучу тарап таңгакталган шторолорду ташууга ушул сыяктуу жабдууну камсыздашы керек. Вилка даярдоочу тарабынан берилген жыгач поддондун алдына кирип, экинчи тарабынан чыгып турушу зарыл. Кран же башка көтөрүүчү жабдуу колдонулган учурда тиешелүү жүк көтөрүмдүүлүгүнө ээ болгон стропторду пайдалануу сунушталат.

Шторолорду заводдук таңгактоодо, түз жана горизонталдуу бетке коюп, өндүрүлгөн күндөн тарта 6 айдан ашык эмес мөөнөттө сактоо сунушталат. Сактоо жабык типтеги кампаларда же навес алдында жүргүзүлүшү керек. Шторолор түз күн нурунан, атмосфералык жаан-чачындардан жана булгануудан корголушу зарыл.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Жабыштырылган монтаж.

Орнотулган монтаж.

Ар бир өлчөмдү кеминде үч чекиттен өлчөө керек (чек араларда жана борбордон):
H – проемдун бийиктиги (полдон проемдун үстүнө чейинки аралык);
B – проемдун туурасы (сол четинен оң четине чейинки аралык);
h1 – үстүнкү боштук (проемдун үстүнөн тоскоолдука чейинки аралык);
b1/b2 – сол/оң каптал аралык (проемдун четинен тоскоолдука чейинки аралык).
Жабыштырылган монтаждо: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм катары эң чоң мааниси алынып саналат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм катары эң кичинекей мааниси алынып саналат. Орнотулган монтаждо: H жана B өлчөмдөрүн өлчөөдө акыркы өлчөм катары эң кичинекей мааниси алынып саналат; h1, b1, b2 өлчөмдөрүн өлчөөдө акыркы өлчөм катары эң кичинекей мааниси алынып саналат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Өрттөн коргоочу шторонун орнотуу жана колдонуу боюнча көрсөтмө

PDF

Паспорт «Өрттөн коргоочу рулонду шторо DoorHan DHCFPI EI120 (суу менен сугаруу болгон учурда)»

PDF

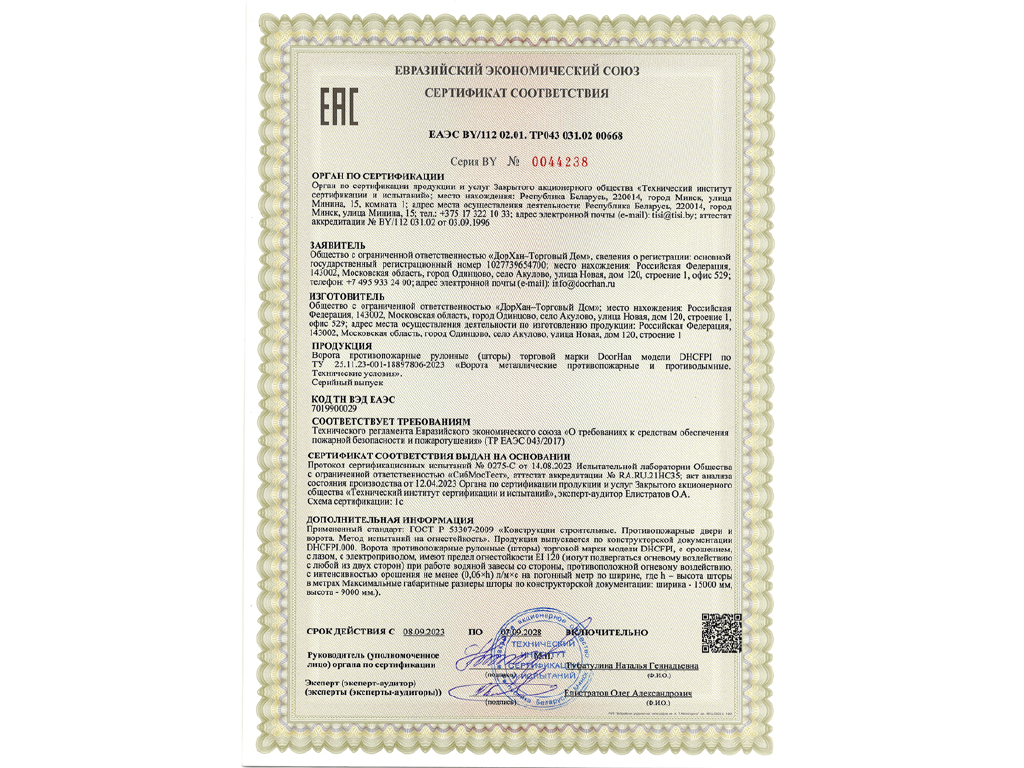

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00668

PDF

Өрттөн коргоочу рулонду шторо DoorHan DHCFPI EI120 (суу менен сугаруу болгон учурда) лаз менен

PDF

Өрттөн коргоочу рулонду шторо DoorHan DHCFPI EI120 (суу менен сугаруу болгон учурда) лазсыз

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү EI120 (суу менен сугаруу болгон учурда) өрттөн коргоочу шторолордун ишке жөндөмдүүлүгүнө 1 жылдык кепилдик берилет. Кепилдик мөөнөтү кардар тарабынан товар сатып алынган күндөн тарта эсептелет. КӨҢҮЛ БУРУҢУЗ! DoorHan брендинин EI120 өрттөн коргоочу шторолору интенсивдүү пайдаланууга арналган эмес (алардын колдонулушуна өрт учурунда, мезгил-мезгили менен өткөрүлүүчү сыноолордо же тейлөө маалында гана жол берилет).

Жаңы буюмдар

Өрттөн коргоочу шторолорго EI120 (суу менен сугаруу болгон учурда) Евразия экономикалык биримдигинин «Өрт коопсуздугун камсыздоочу каражаттарга жана өрт өчүрүүчү жабдууларга болгон талаптар» (ТР ЕАЭС 043/2017) Техникалык регламентинин талаптарына жооп бергендиги жөнүндө сертификат алынды.
