DoorHan алюминий системаларын сатып алуу — фасаддар, терезе-эишиктер жана зенит шамдары мыкты сапатта жана баада

DH-F50 алюминий профилдер системасы жарык өткөрүүчү тосмолорду өндүрүү үчүн колдонулат: тик каптал фасаддар, ачылуучу витраж конструкциялар, ачылууга орнотулган конструкциялар, ошондой эле жөнөкөй формадагы чатыр конструкциялар, кышкы бактар, зениттик чырактар, ар кандай конфигурациядагы жана татаалдыктагы күбөлөр. Фасаддар турак жай, соода-эс алуу, көргөзмө жана бизнес борборлорунун курулушунда, ошондой эле жеке сектордо колдонулат.

Зона применения:

Турак жайлар, соода-эс алуу, көргөзмө жана бизнес борборлору

Жеке турак жайлар

монтаж менен заказ берүү

Артыкчылыктар

Жогорку сапат

Алюминий профилдердин өндүрүштүн толук цикли акыркы продукттун сапатын кепилдейт.

Түс чечимдеринин ар түрдүүлүгү

RAL картасына ылайык каалаган түскө боёо объект үчүн архитектуралык чечимдердин кеңири тандоосун камсыз кылат.

Узак кызмат мөөнөтү

Коррозияга чыдамдуу материалдардан жасалган бекитүү элементтерин колдонуу ишенимдүү эксплуатацияны жана изделмелердин максималдуу кызмат мөөнөтүн камсыз кылат.

Эстетикалык көрүнүш

Стоекалар жана ригельдер үчүн декоративдик каптамалардын кеңири ассортименти конструкциянын таза көрүнүшүн түзүү үчүн эң ылайыктуу вариантты тандоого мүмкүндүк берет.

Жогорку сапат

Алюминий профилдердин өндүрүштүн толук цикли акыркы продукттун сапатын кепилдейт.

Түс чечимдеринин ар түрдүүлүгү

Узак кызмат мөөнөтү

Эстетикалык көрүнүш

Дизайн

Толтуруунун дизайны

Стандарттык түстөр

Калыңдыгы 4төн 56 ммге чейинки ар кандай түрдөгү толтуруулар

RAL 9003 (сигналдык ак)

RAL 9016 (транспорттук ак)

RAL 9006 (ак-алюминий)

RAL 7004 (сигналдык күрөң)

RAL 1014 (пил сүйөгү)

RAL 2004 (таза кызгылт сары)

RAL 3020 (трафик кызыл)

RAL 3005 (кызыл шарап)

RAL 6018 (сары-жашыл)

RAL 6005 (мык жашыл)

RAL 7016 (антрацит боз)

RAL 5005 (сигнал көк)

RAL 8017 (шоколад күрөң)

RAL 9005 (кою кара)

RAL 8014 (сепия күрөң)

Комплектация

Базовая комплектация

Дополнительная комплектация

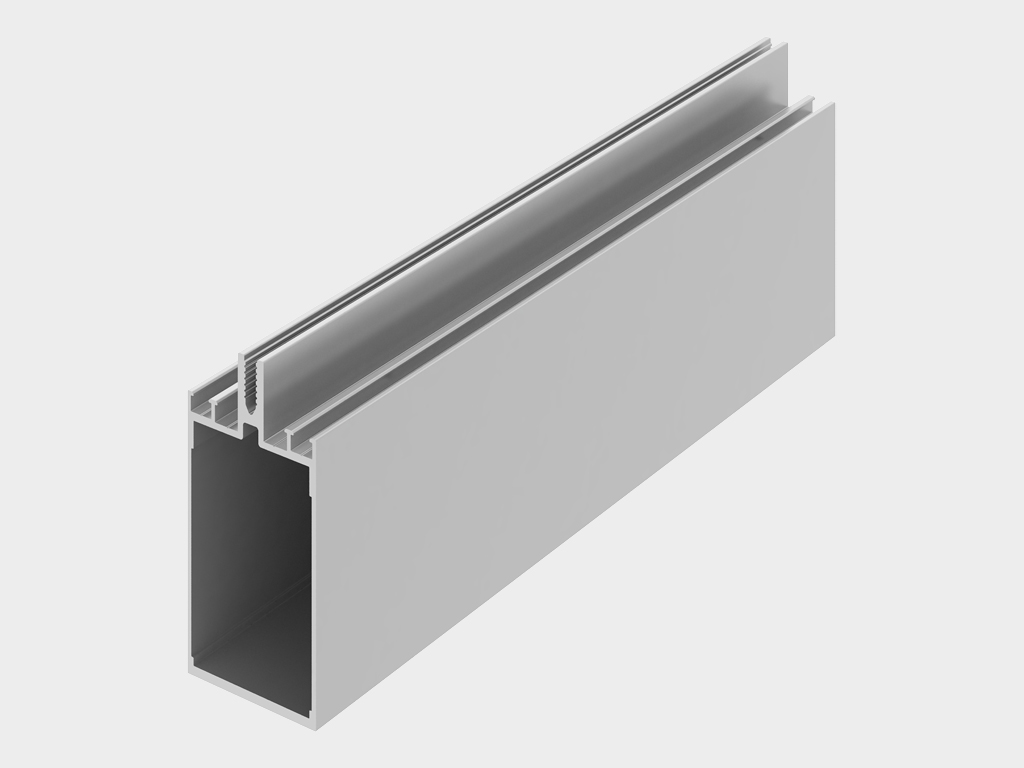

Стойка

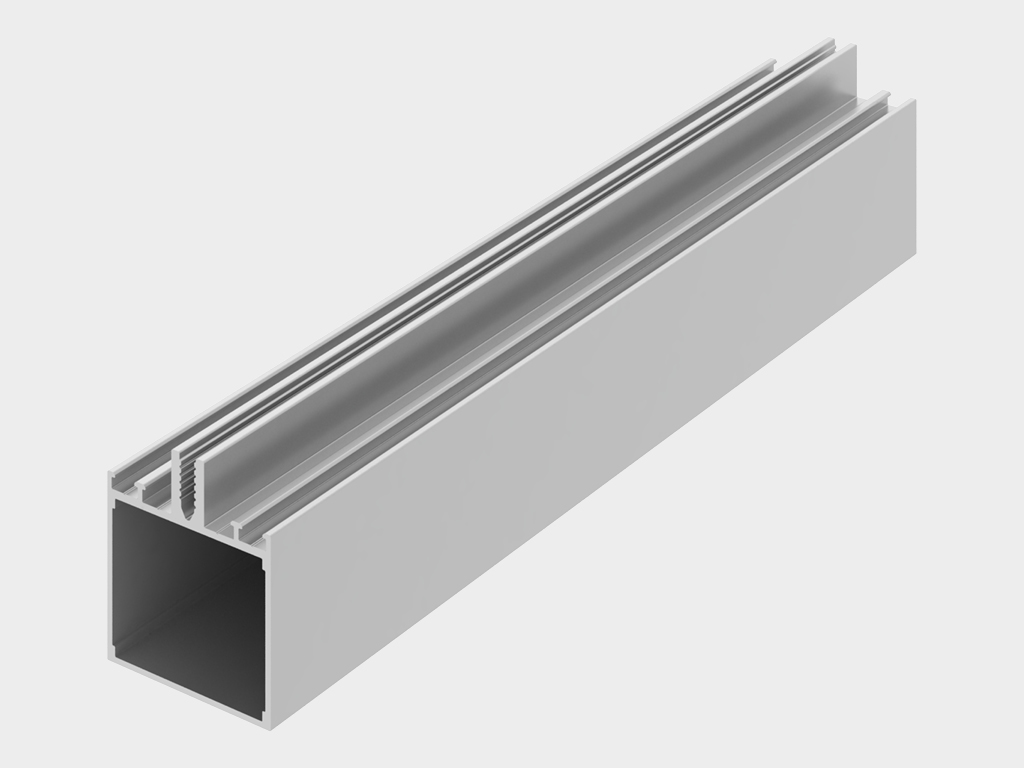

Ригeль

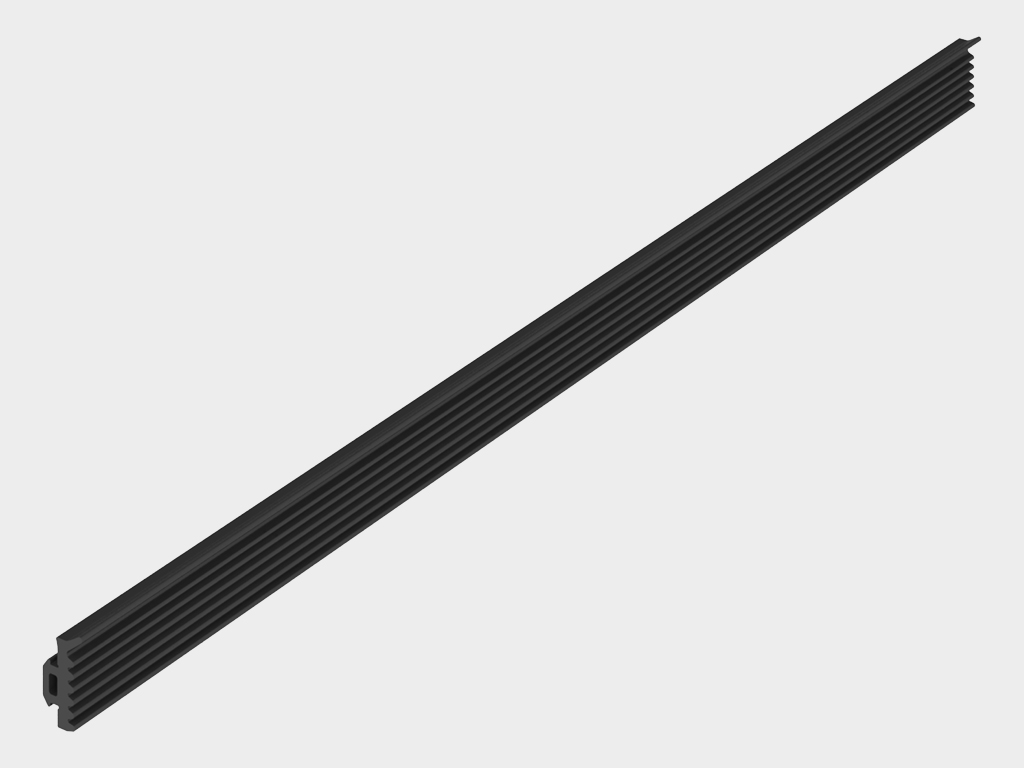

Прижим планкасынын тыгычы

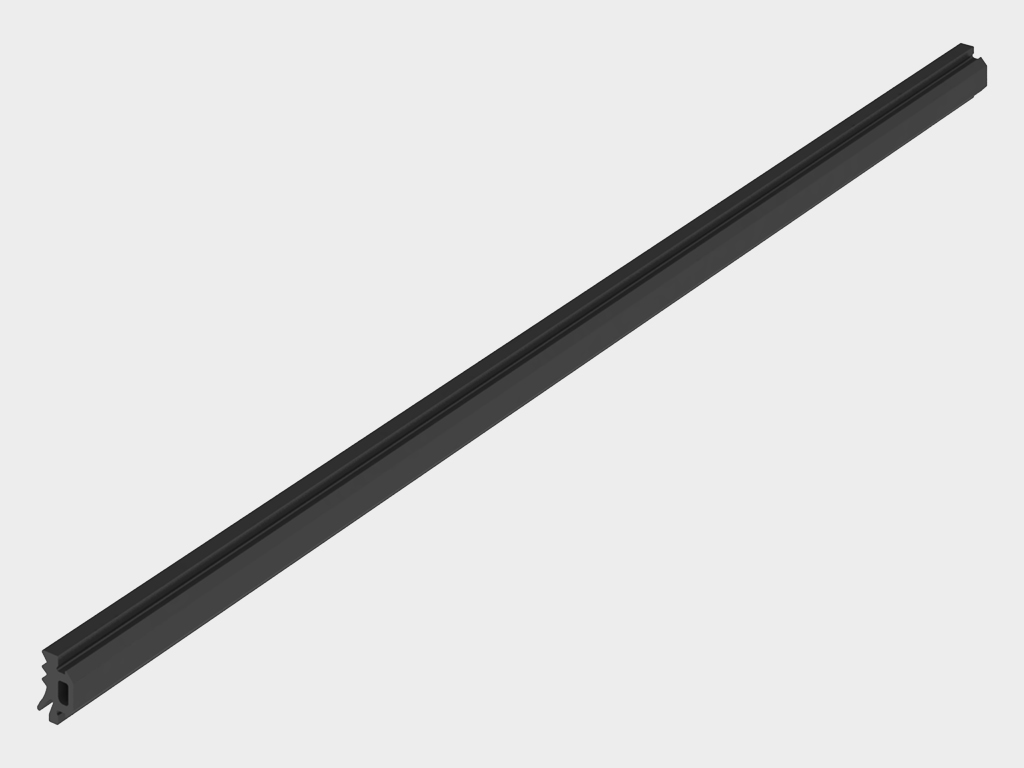

Толтурууга тыгыч

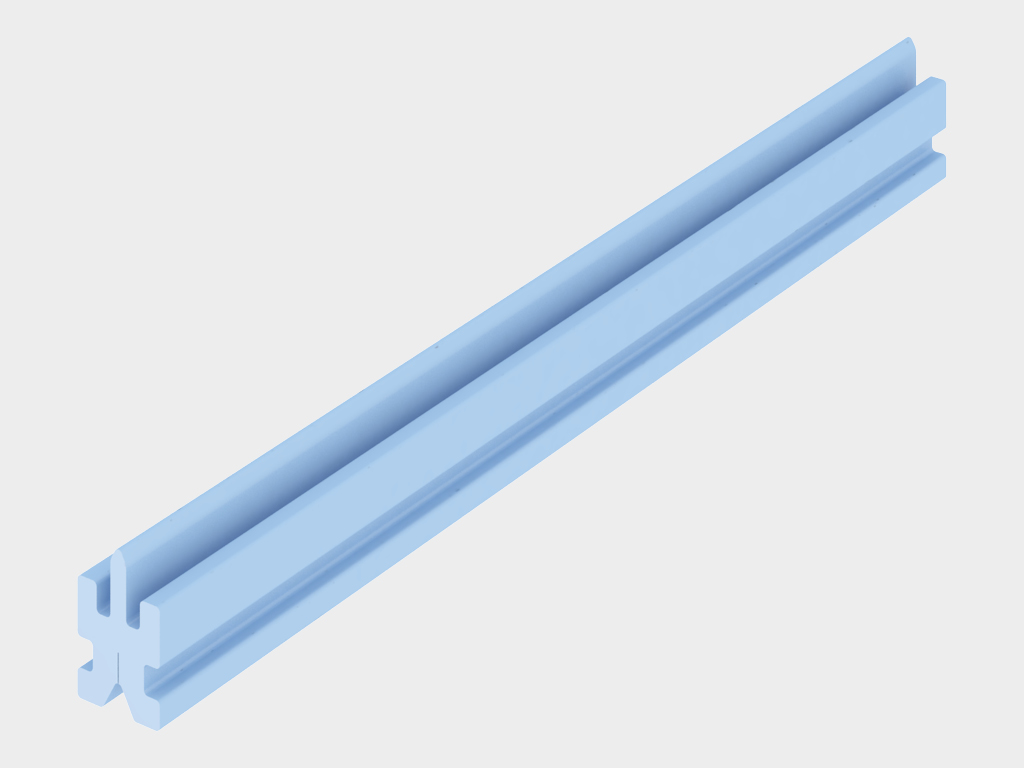

Термобирикме

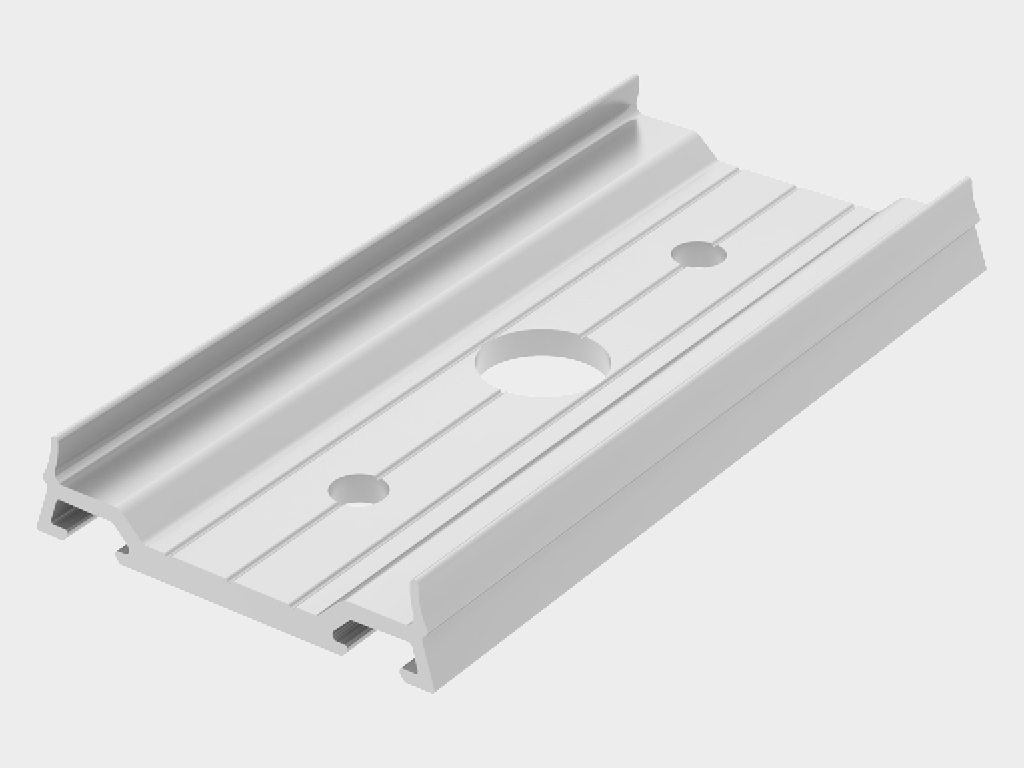

Прижим планка

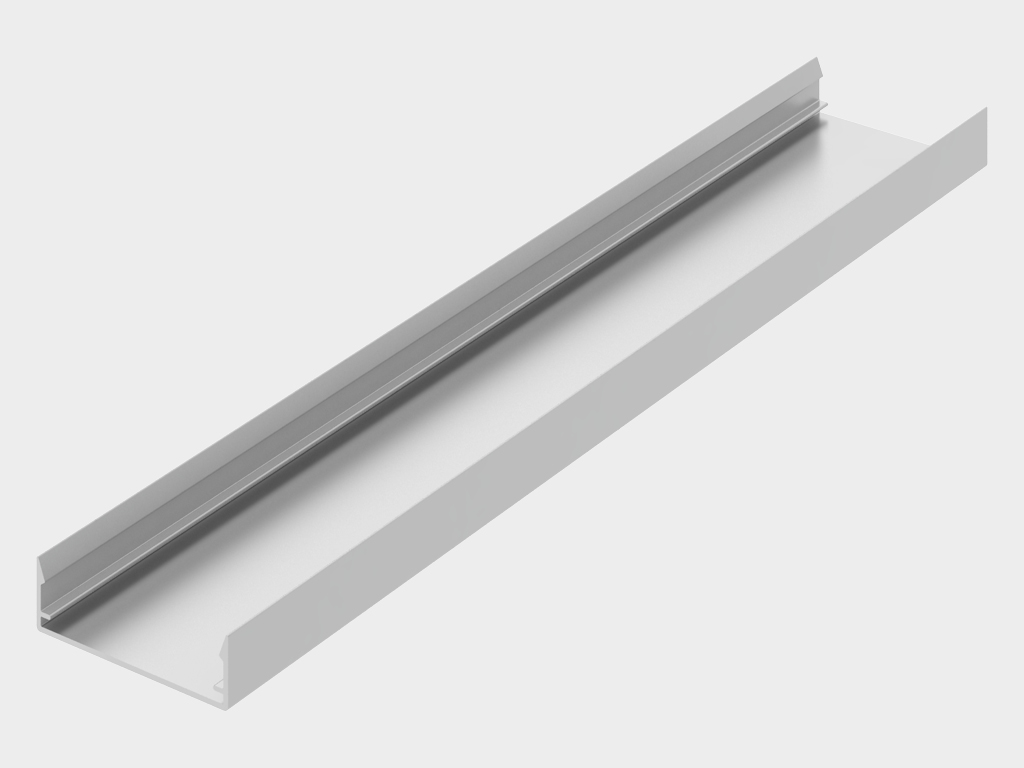

Декоративдик каптама

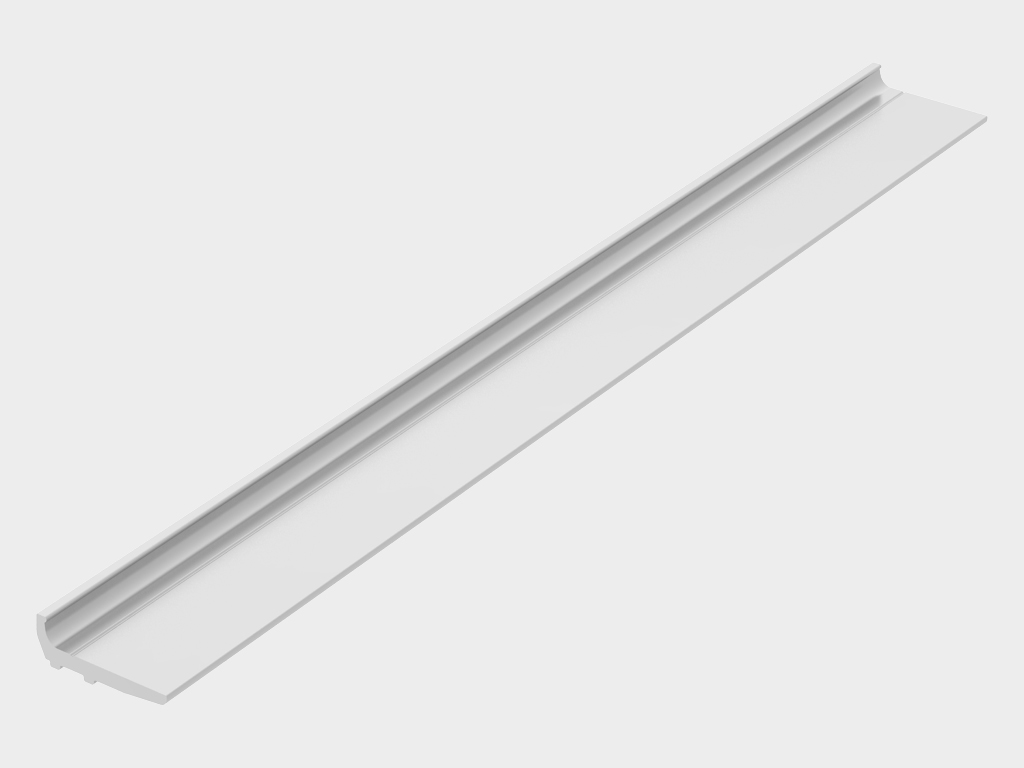

Тыгыздоочу подкладка

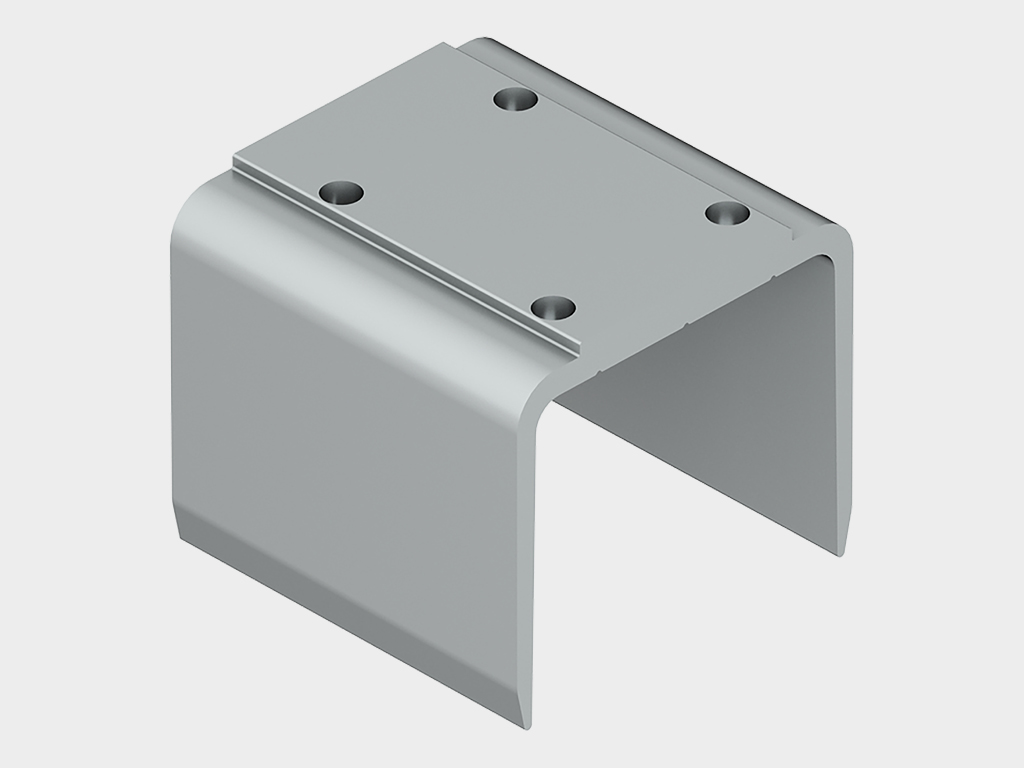

Кургак бөлүк

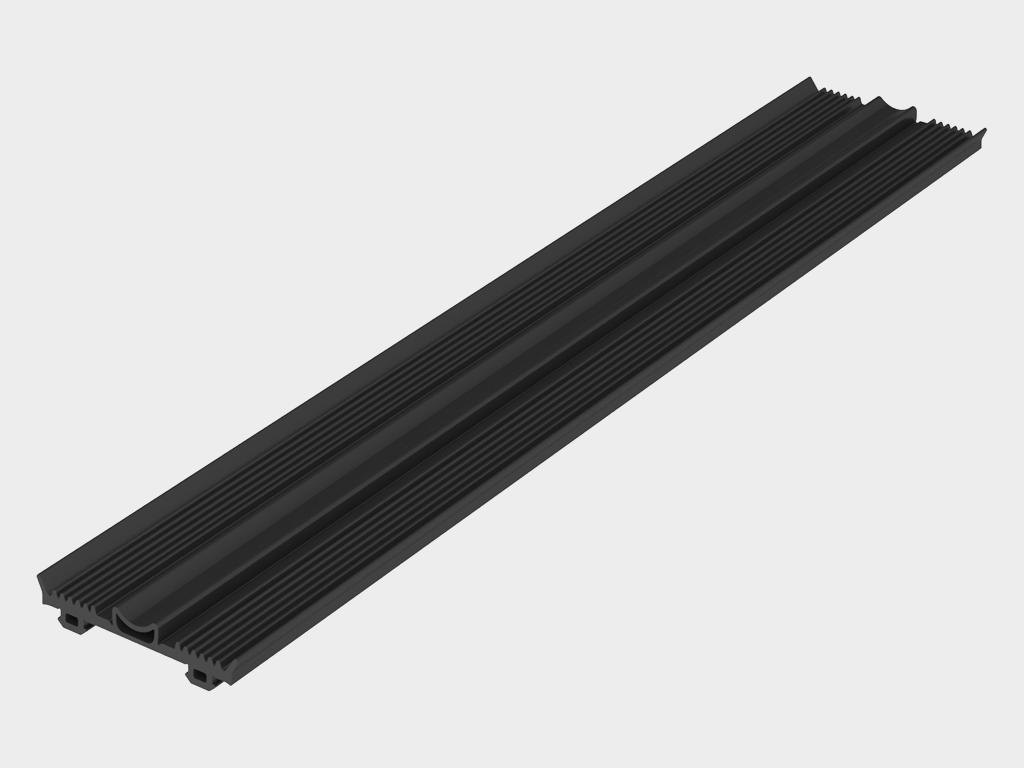

Толук тыгыч толтуруунун орнотулушун жеңилдетет.

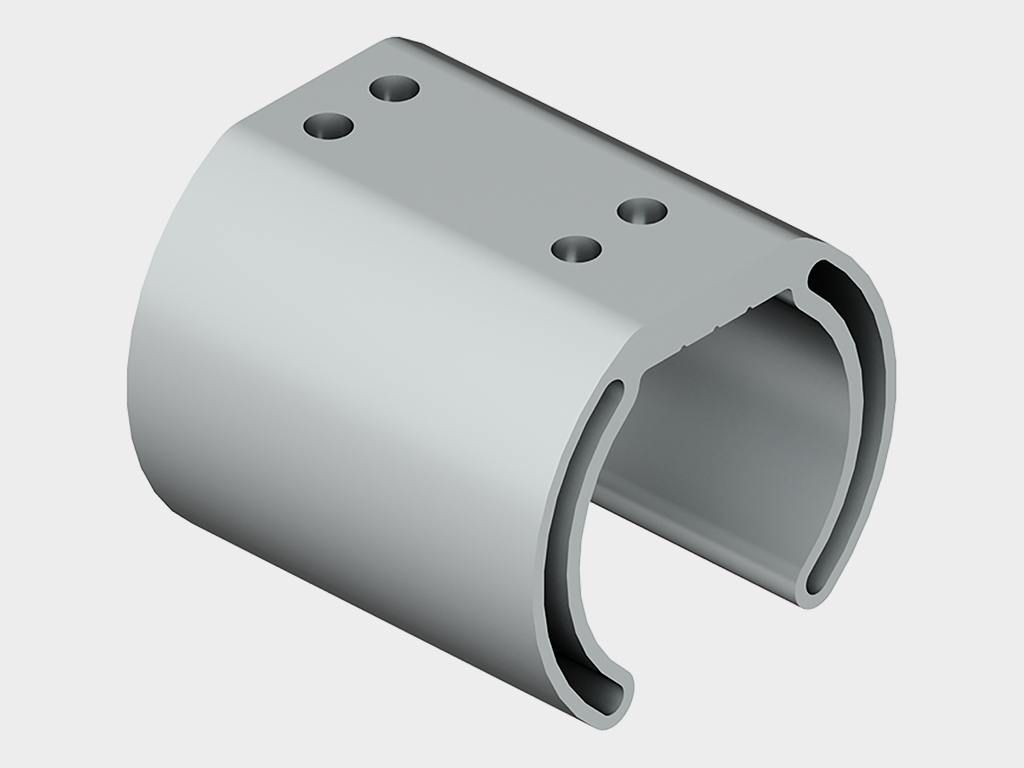

Ийилген кургак ригелди стоекка бурчтуу орнотууга мүмкүндүк берет. Бул чечим конструкцияны куруу мүмкүнчүлүктөрүн кеңейтет.

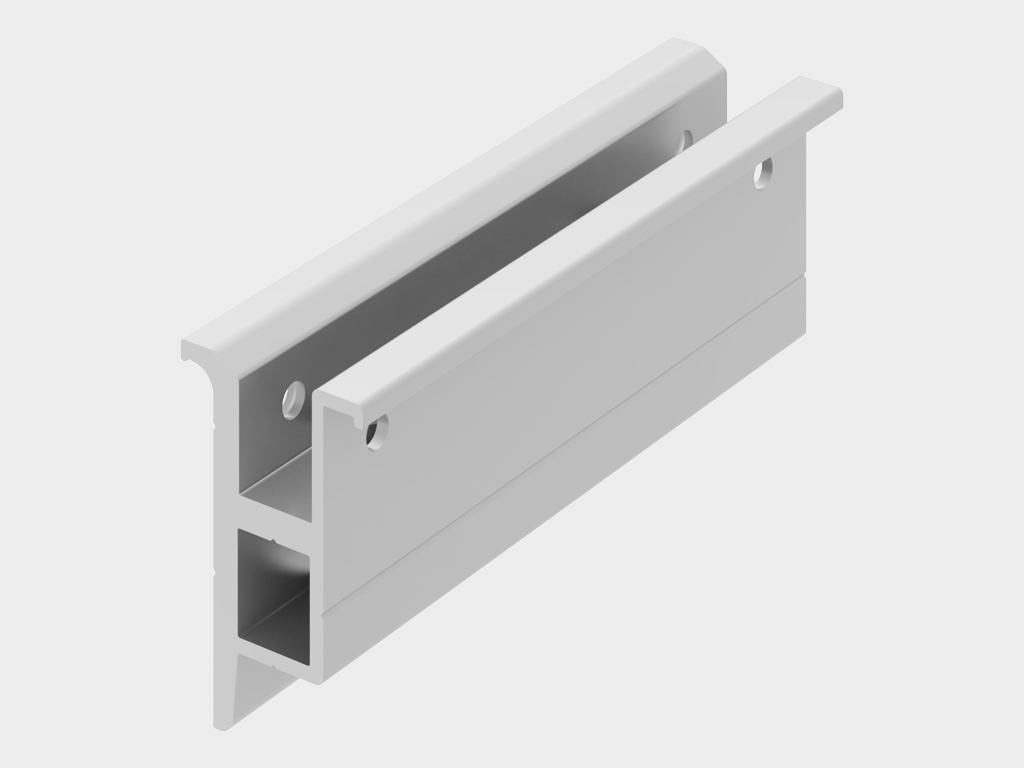

Күчөтүлгөн тыгыздоочу подкладка чоң салмактагы толтурууларды орнотууга мүмкүндүк берет.

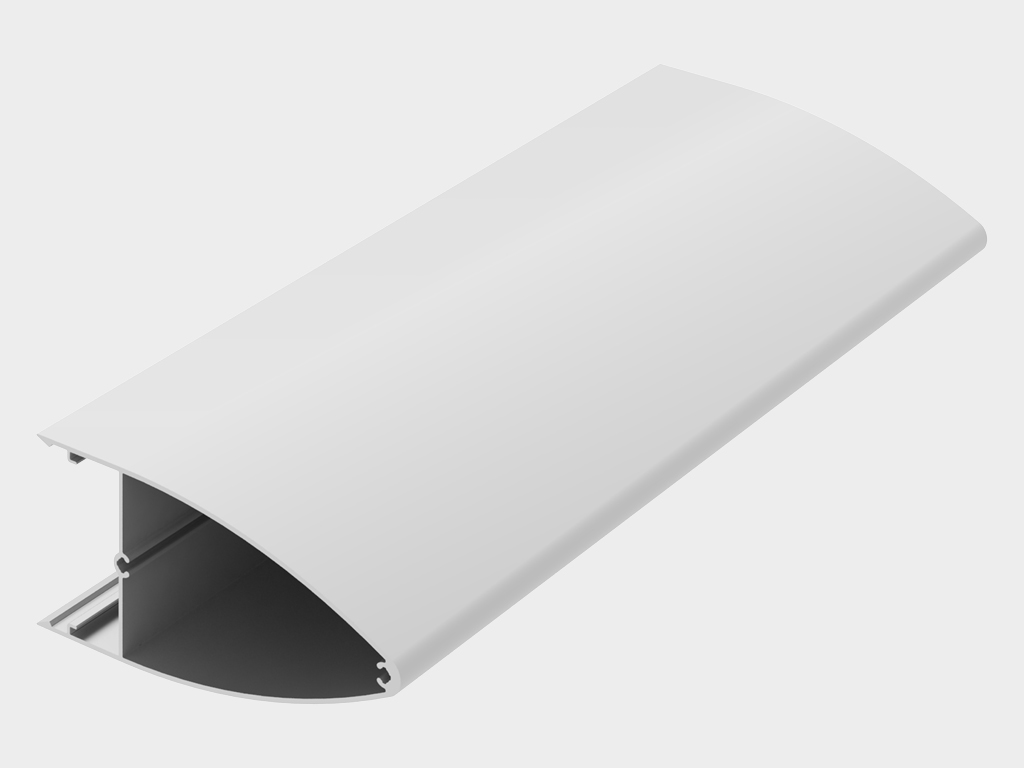

Ар кандай формадагы декоративдик каптама, анын ичинде ок формасындагысы, фасаддык конструкциялар үчүн архитектуралык чечимдерди олуттуу кеңейтет.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Упаковка

Параметр

Показатель

Высота конструкции, м

100гө чейин

Ширина конструкции, м

Кардардын тарабынан аныкталат, чектөөсүз

Высота секции, мм

2 500гө чейин

Шаг стоек, мм

2 000ге чейин

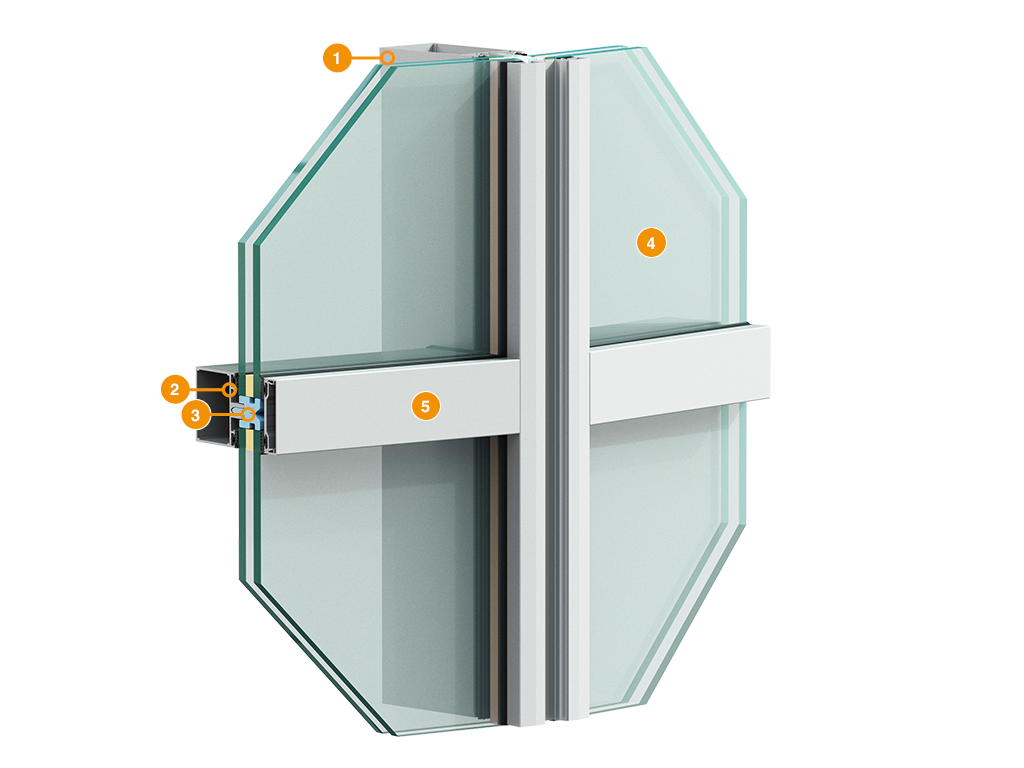

Стойка
Мөөр
Жылуулук көпүрөсү
Кош айнек
Декоративдик жабуу

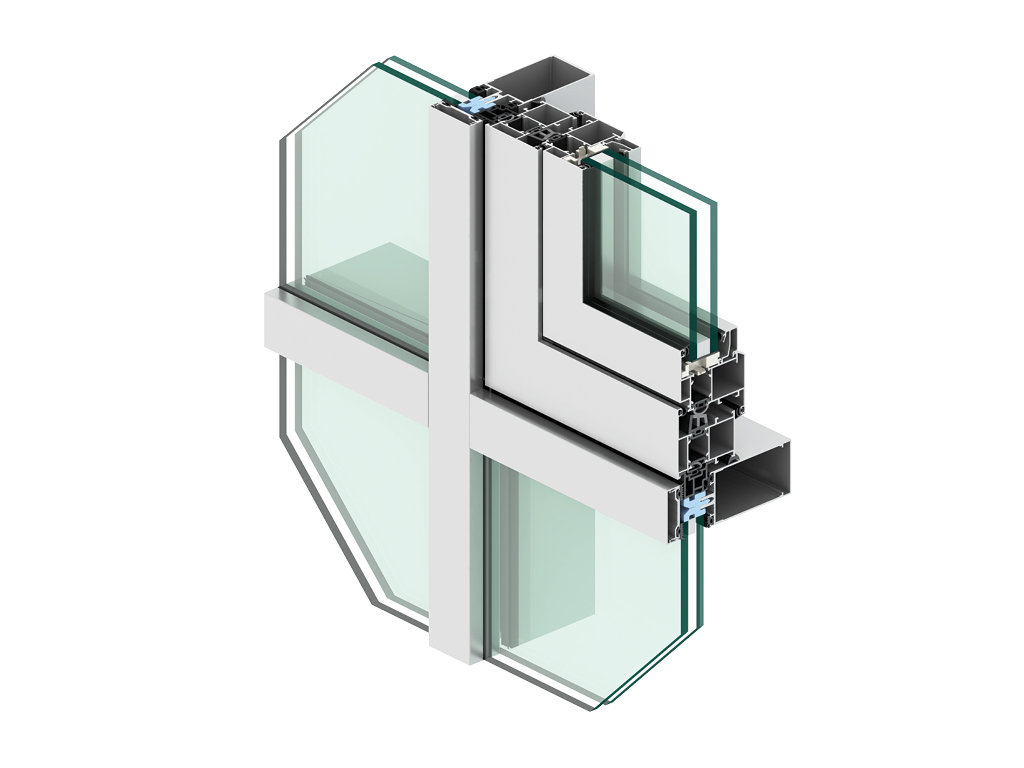

Терезе блогун интеграциялоо

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000ге чейин
B, мм Ширина проема	Чектөөсүз
H1, мм Высота секции	2 500гө чейин
B1, мм Шаг стоек	2 000ге чейин
H2, мм Высота пролета	6 800гө чейин

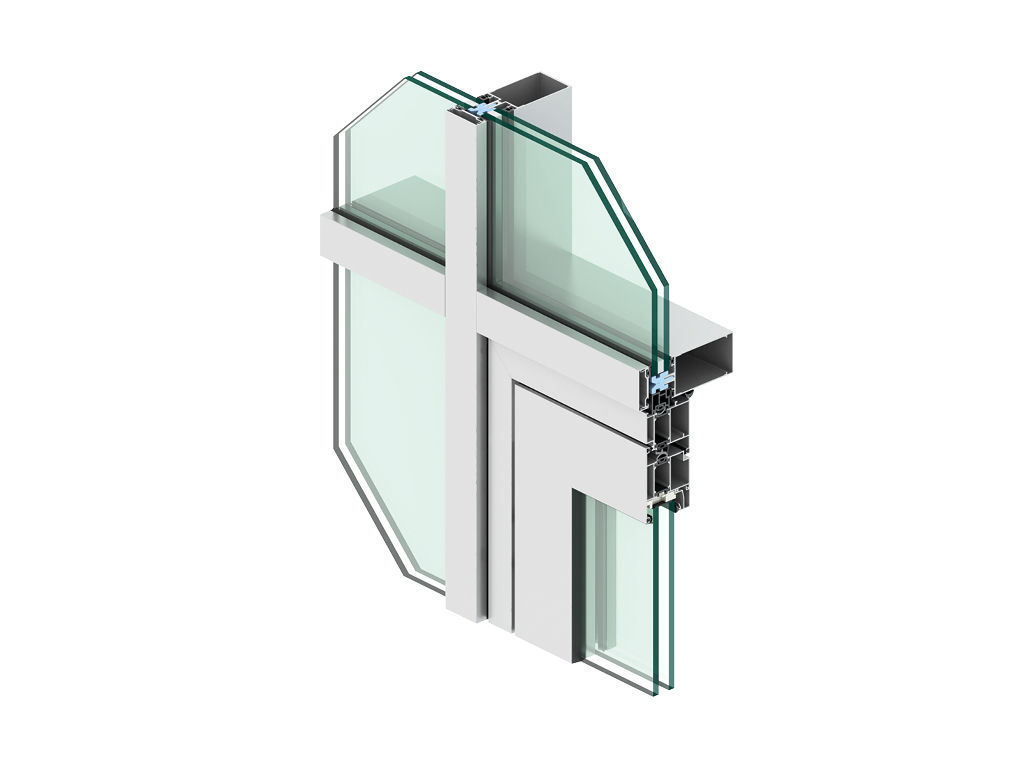

Эшик блогун интеграциялоо

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000ге чейин
B, мм Ширина проема	Чектөөсүз
H1, мм Высота секции	2 500гө чейин
B1, мм Шаг стоек	2 000ге чейин
H2, мм Высота пролета	6 800гө чейин

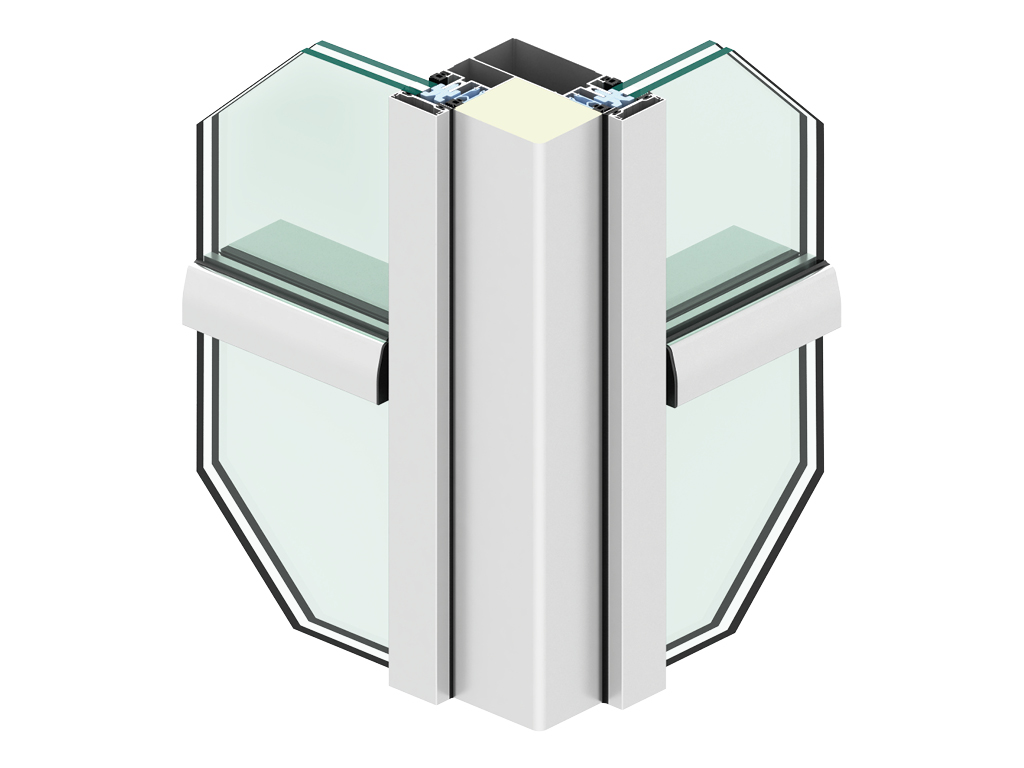

90° бурчтагы стоека менен бурма түйүнүнү

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000ге чейин
B, мм Ширина проема	Чектөөсүз
H1, мм Высота секции	2 500гө чейин
B1, мм Шаг стоек	2 000ге чейин
H2, мм Высота пролета	6 800гө чейин

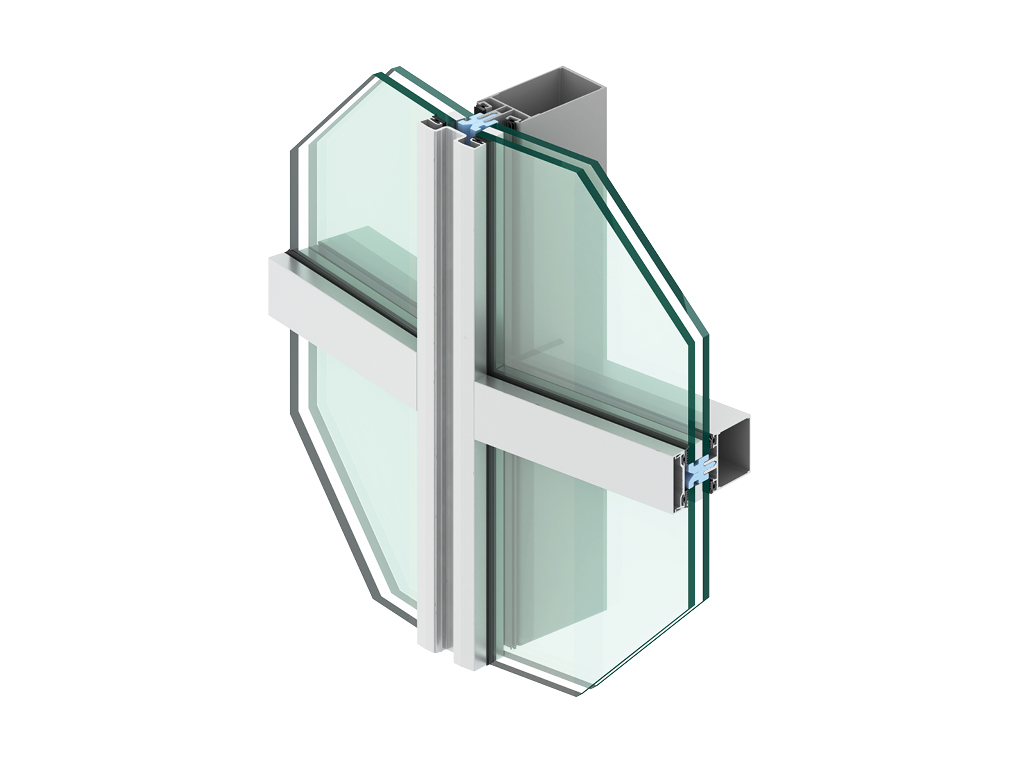

Курулуштун бурчтуктуруучу түйүнү каалаган бурчта

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000ге чейин
B, мм Ширина проема	Чектөөсүз
H1, мм Высота секции	2 500гө чейин
B1, мм Шаг стоек	2 000ге чейин
H2, мм Высота пролета	6 800ге чейин

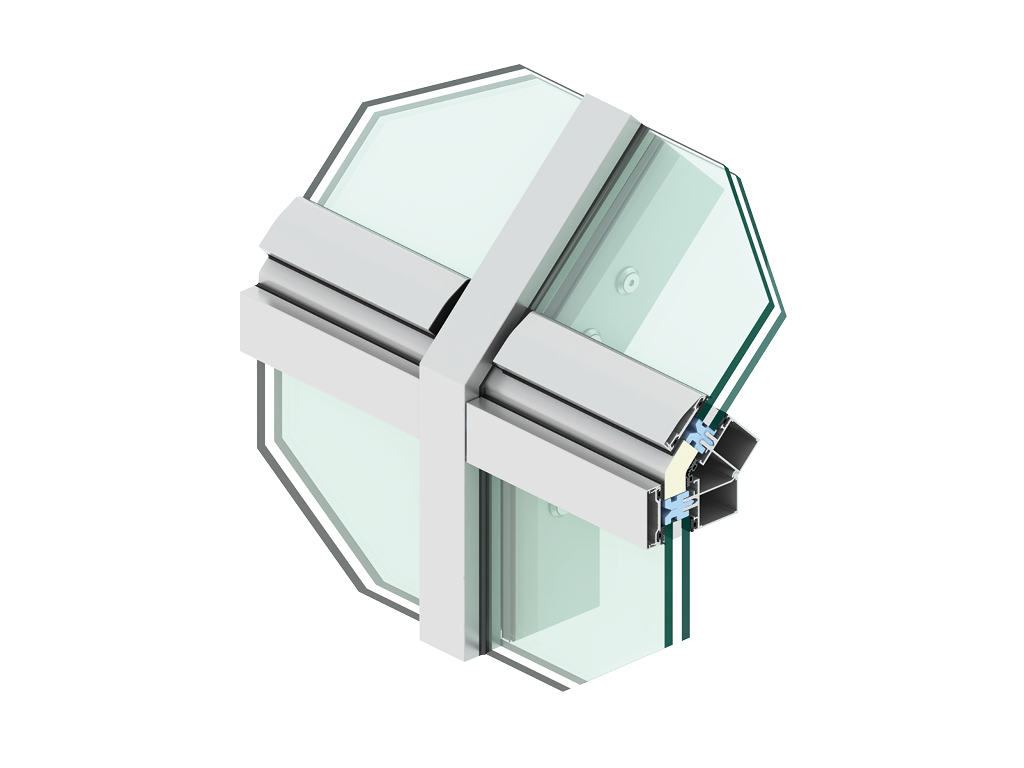

Курулуштун ийилүү бурчундагы бурчтуктуруучу түйүн

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	100 000
B, мм Ширина проема	Чектөөсүз
H1, мм Высота секции	2 500
B1, мм Шаг стоек	2 000
H2, мм Высота пролета	6 800

Параметр	Значение	Примечание
Толщина профилей, мм	50
Толщина заполнения, мм	4–56
Сдаточная длина профилей, мм	6 800	Стоекалар жана ригельдердин стандарттык узундугу
Состояние поставки алюминиевых профилей	АД31Т1
Глубина стоек и ригелей, мм	8,5–275

Упаковка в картон	Характеристики упаковки
	Асты көбүк блоктор менен жыгач поддон. Профилдер гофрленген картон барагы менен оролуп, ПП тасма менен бекитилген

Упаковка в пузырчатую пленку	Характеристики упаковки
	Таңгак профилдер көпүрчөкчү пленка менен оролуп, логотиптик скотч менен бекитилет. Бир таңгактагы профилдердин салмагы 35 кгдан ашпайт

Упаковка в дерево	Характеристики упаковки
	Профилдер ПЭ-пленка менен оролуп, байлоо жана жыгач кыскычтарга тийген жерлеринде гофрленген картон барактары колдонулат. Жыгач кыскычтардагы жалпы жүктүн салмагы 500 кгдан ашпайт

Упаковка на палету	Характеристики упаковки
	Көпүрчөкчү пленка менен оролгон профилдердин пачкалары көбүкчөлөнгөн рамкадан жасалган палетке коюлуп, скотч менен бекитилет

Кошумча сүрөттөмө печать

Өндүрүш буюмдары кардардын техникалык тапшырмасы боюнча эсептелет жана каалаган өлчөмдөргө ээ болушу мүмкүн.

Фасаддык конструкциялардын эсептөөсү индивидуалдуу мүнөздө, анткени комплекттөө элементтеринин тандоосу жана жыйынтыктап монтаждоо түйүндөрү түздөн-түз эсептелген объекттин параметрлерине көз каранды.

Орнотуу

Способы монтажа

Подготовка строительного объекта

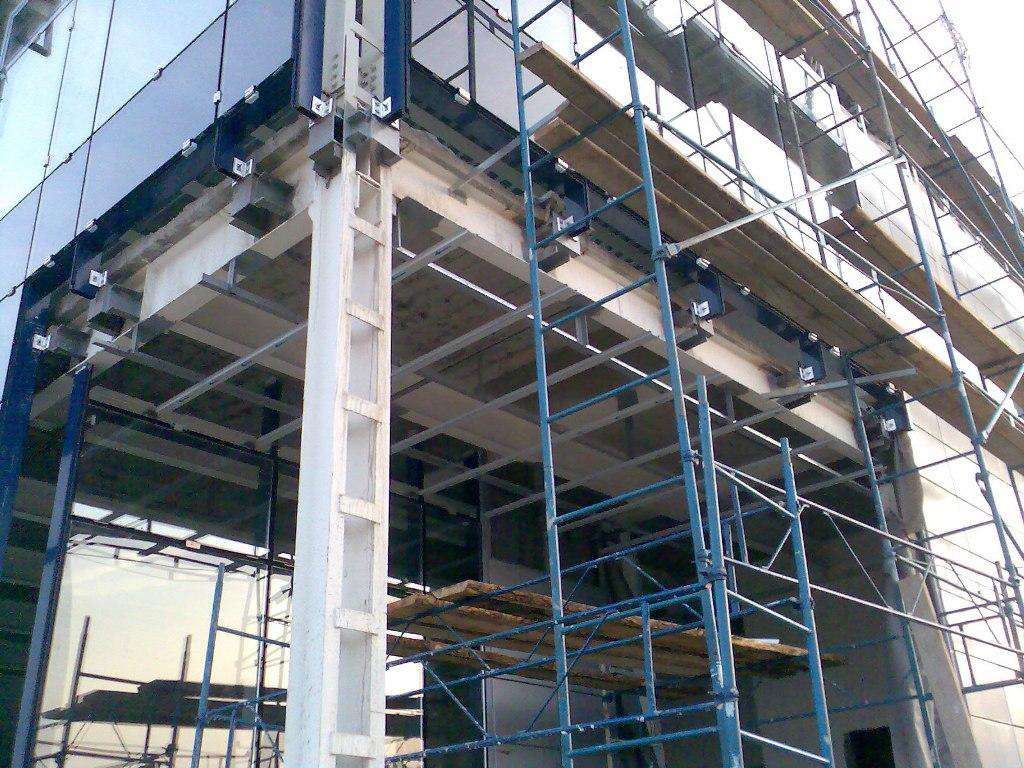

Даяр күчтүүрөөк конструкцияга, мисалы, имараттын каркасына, металл каркасына ж.б. орнотуу жүргүзүлөт. СНиП III‑4‑80 (анын ичинде 12 жана 15-бөлүктөр), СНиП 12‑04‑2002 (анын ичинде 8, 10, 11-бөлүктөр), ГОСТ 30971‑2002 талаптарын милдеттүү түрдө сактоо зарыл.

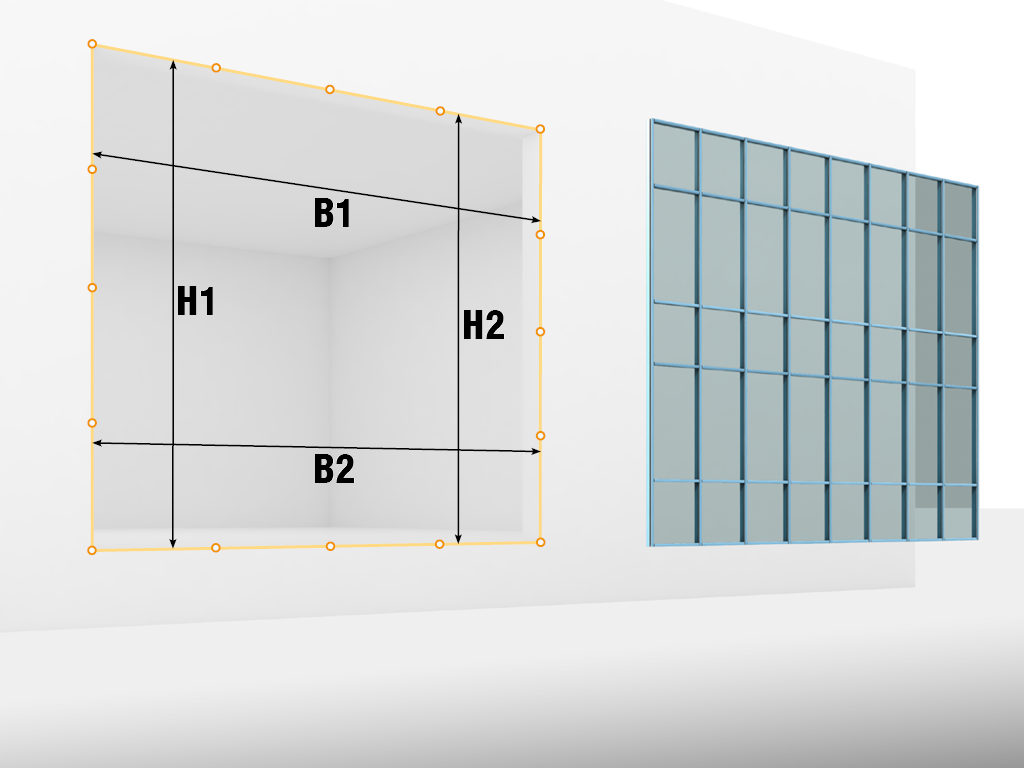

Ачылуу параметрлери:
Н1, Н2 – ачылуунун бийиктиги (полдон ачылуунун үстүңкү четине чейинки аралык);
В1, В2 – ачылуунун туурасы (сол четтен оң четке чейинки аралык).
Ачылуунун туурасы жана бийиктиги боюнча өлчөө эң аз дегенде эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси алынат. Өлчөө учурунда төмөнкү параметрлерге да көңүл бурууга тийиш: ачылуунун беттери тегиз жана жылмакай болушу керек; полдун деңгээли ачылуунун узундугу боюнча 1 мге 1 ммден ашпашы керек.
Конструкцияны сапаттуу орнотуу жана келечекте ишенимдүү иштешин камсыз кылуу үчүн бөлмөнүн ачылуусун алдын ала даярдоо зарыл. Ачылуунун тазалыгына төмөнкү талаптар коюлат:
Ачылуу тик бурчтук формада болушу керек.
Чектөө беттери тегиз жана жылмакай болушу, штукатурка калдыксыз жана жарыктарсыз болушу керек.
Полдун беттери тегиз, горизонталдуу, чыгып кеткен жана түшүп калган жерлерсиз болушу керек. Чектелген бузулуш – 1 ммге 1 мге чейин.
Вертикалдык жана горизонталдык беттер тегиз болушу керек, уруксат берилген бузулуш – 1 ммге 1 мге чейин.
Эгер ачылуулар көрсөтүлгөн талаптардан айырмаланса, өлчөмдү алуудан жана орнотууну баштоодон мурун бул айырмачылыктар жоюлушу керек.
Жогорку жана жагындагы дубал беттери бир планда болушу керек.
Ачылуунун чектелиши негизги конструкция, ширетилген түтүк ж.б. түрүндө болушу керек.

Документация

Паспорта и сертификаты

Чертежи

Алюминий эритмесинин стандартка шайкештигин тастыктаган сертификат

PDF

Резина буюмдарынын стандартка шайкештигин тастыктаган сертификат

PDF

Өрт коопсуздугу боюнча сертификат

PDF

Фасаддык айнектөө системасынын каталогy

PDF

Фасаддык айнектөө системасынын мамыларын чиймелери

PDF

DWG

Фасаддык айнектөө системасынын ригелдерин чиймелери

PDF

DWG

Фасаддык айнектөө системасынын профилдери

PDF

DWG

Фасаддык айнектөө системасынын айнектөө элементтери

PDF

DWG

Кепилдик милдеттенмелери печать

Системанын комплекттери үчүн кардарга жеткирүү күнүнөн тартып колдонуу эрежелерине ылайык 5 жылдык кепилдик берилет.
