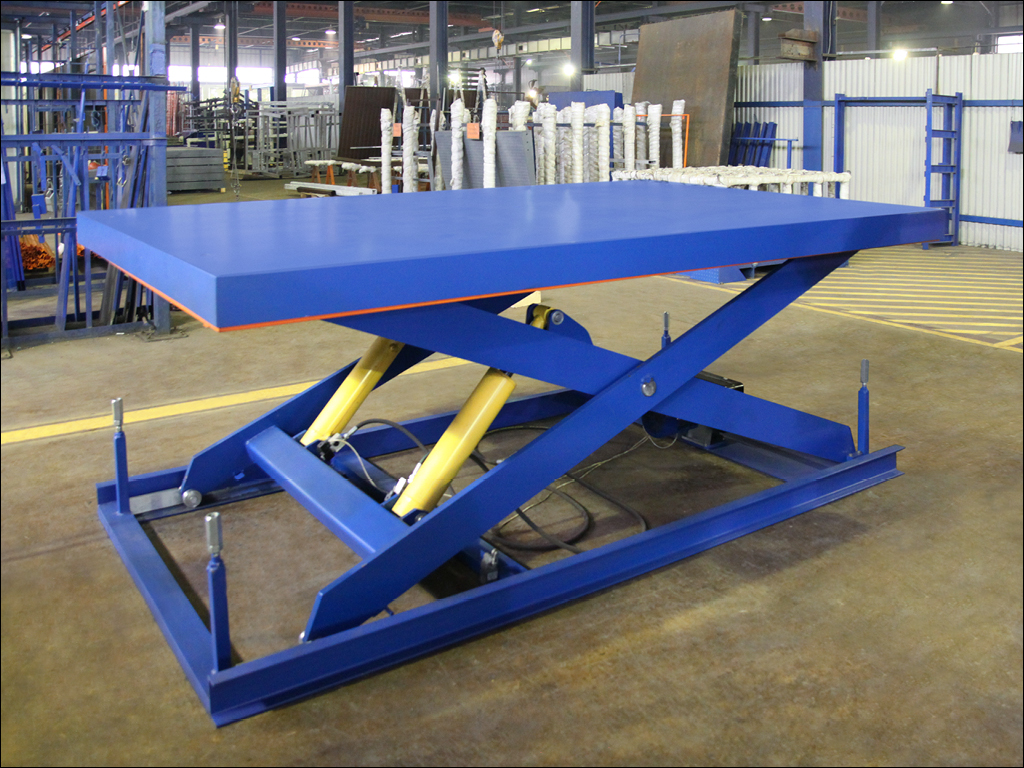

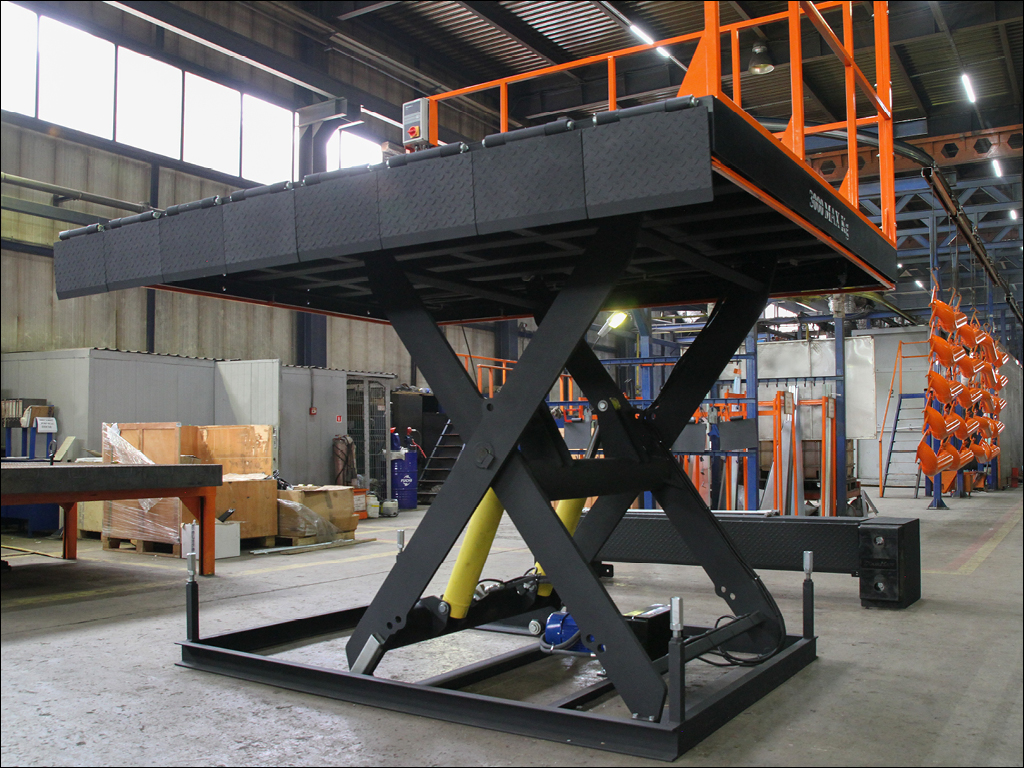

Бир жуп кайчы механизмдүү көтөрүүчү стол өндүрүштүк жана күнүмдүк турмуштагы ар кандай ишмердиктерде колдонулуп, жүктөрдү ар түрдүү деңгээлдерге көтөрүү жана түшүрүү мүмкүнчүлүгүн камсыз кылат. Көтөрүүчү столду колдонуу аркылуу имараттын ар башка деңгээлдери арасында жүк алмашууну максималдуу ыңгайлуу уюштуруу мүмкүн болот. Көтөрүүчү стол ишенимдүү жана техникалык тейлөөдө жеңил колдонулат.

Зона применения:

Склад комплекстери, өндүрүштүк объектилер, автоунаа токтотуучу жайлар

монтаж менен заказ берүү

Артыкчылыктар

Вертикалдуу кайра жүктөө операциялары

Вертикалдык жүктөө- түшүрүү операцияларын мүмкүн болушунча ылдам аткарууга шарт түзөт.

Курулуштун коопсуздук элементтери

Кызматкерлердин буттарын коргоо үчүн көтөргүч стол коргоо рамкасы жана коопсуздук клапандары менен жабдылган.

Башкаруунун жеңилдиги

Көтөргүч столдун иштөөсү алып жүрмө баскыч пульт аркылуу башкарылат.

Авариялык кырдаалда дароо токтотуу

Гидравликалык система шланг жарылып кеткен учурда столду дароо токтотуучу коопсуздук механизми менен камсыздалган.

Вертикалдуу кайра жүктөө операциялары

Вертикалдык жүктөө- түшүрүү операцияларын мүмкүн болушунча ылдам аткарууга шарт түзөт.

Курулуштун коопсуздук элементтери

Башкаруунун жеңилдиги

Көтөргүч столдун иштөөсү алып жүрмө баскыч пульт аркылуу башкарылат.

Авариялык кырдаалда дароо токтотуу

Комплектация

Базовая комплектация

Дополнительная комплектация

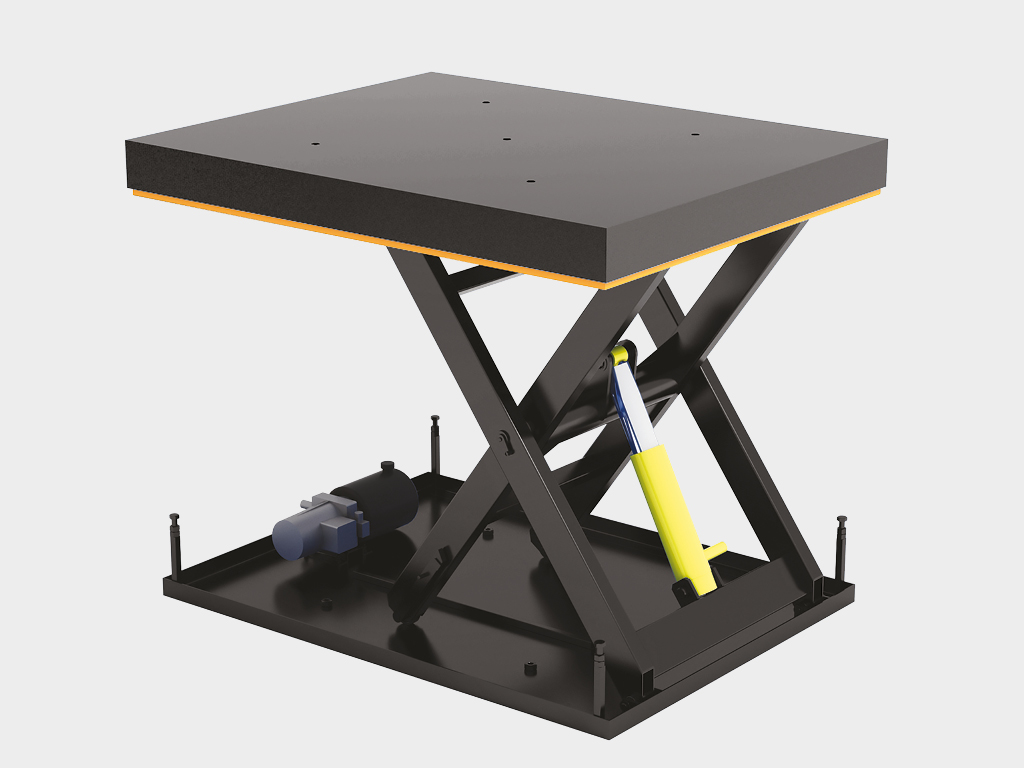

Көтөргүч стол.

Көтөргүч стол үчүн тосмолор.

Көтөргүч стол үчүн аппарель.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина конструкции, м

1,3–7

Ширина конструкции, м

1–2,4

Высота конструкции, м

0,23–1,1 (жыйылган абалда); 0,8–4 (ачылган абалда)

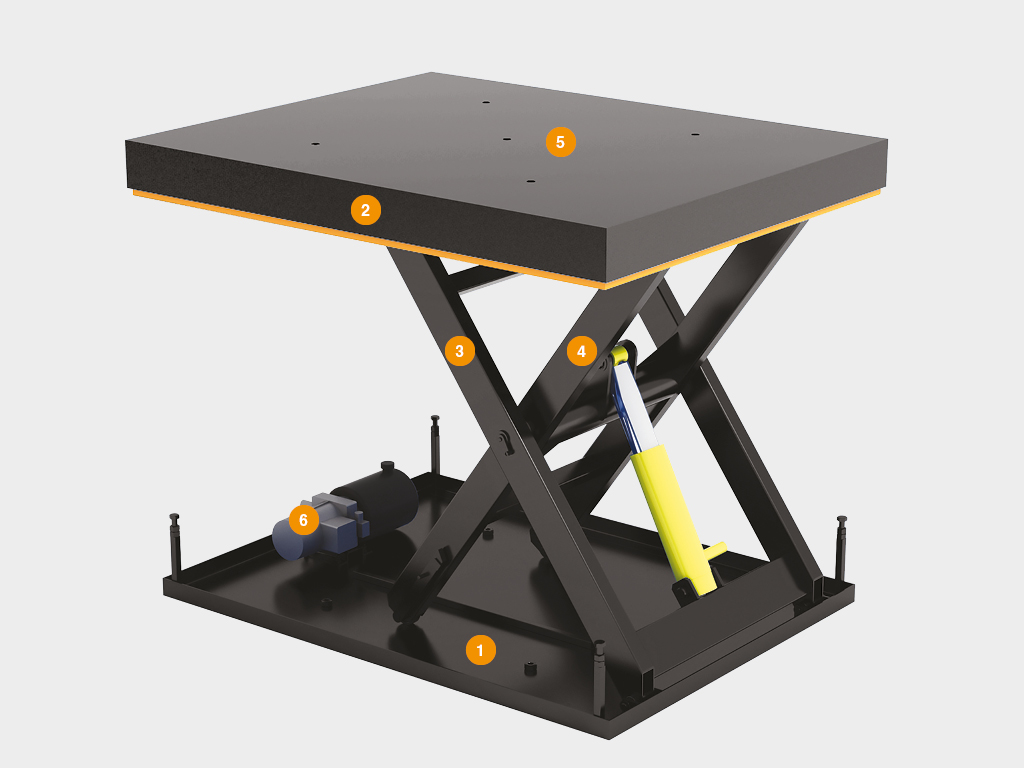

Столдун негизги рамасы
Столдун коопсуздук рамкасы
Столдун тышкы рычагдары
Столдун ички рычагдары
Столдун платформасы
Гидравликалык станция

Бир жуп кайчы рычагдуу көтөргүч стол

Параметр	Значение	Примечание
Длина, мм	1 300–7 000
Ширина, мм	1 000–2 400
Высота подъема, мм	800–4 000
Грузоподъемность, кг	200–4 000
Диапазон рабочих температур, °С	-20...+50
Напряжение питания, В	380
Класс защиты IP	IP54

1. Столду күйгүзүүдөн мурун ташуу бекиткичтерин (рым-болтторду) алып салуу керек.

2. Көтөргүч столду адамдар же башка бөтөн буюмдар иш аймагында турган учурда колдонууга болбойт.

3. Жүктүн көтөрүүчү чектен ашырбаңыз.

4. Көтөргүч столдо жүктөрдүн кулашынан же жүк ташуучу унаалардын соккусунан пайда болгон кемчиликтер жок экенин текшериңиз.

5. Бардык жылма жолдор таза жана бош экенине көзүңүз жетсин.

6. Гидро системанын элементтеринен агып чыкканы жок экенин текшериңиз.

7. Иштөө аяктаган соң көтөргүч столду төмөнкү абалга түшүрүңүз.

8. Стол менен иштөөгө көтөргүч столдун түзүлүшүн жана иштөө принцибин өздөштүргөн адамдар уруксат берилет.

9. Коопсуздук рамкасынын иштешин жана жөнгө салууну текшериңиз. Коопсуздук рамкасы иштен чыкса столду колдонууга тыюу салынат!

10. Кемчиликтер табылса, столду колдонууга тыюу салынат!

НАЗАР АУРУУ! Адамдарды көтөрүү/төмөндөтүү үчүн столду колдонуу тыюу салынат!

Үч метрден ашык көтөрүү бийиктигиндеги көтөргүч столдорду колдонуу стол капкагын түз сызыктап тик көтөрүүчү багыттоочтор менен гана уруксат берилет.

Кошумча сүрөттөмө печать

DoorHan концерни гидравликалык көтөргүч краны же эң аз 2 м болгон шырдак тиштүү автожүктөгүч аркылуу жүктөрдү жүк ташуучу транспортко жүктөө иштерин жүзөгө ашырат. Кардар же монтаждоочу изделиелерди жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Кран же башка көтөрүү каражаттары колдонулганда, тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ээ стропторду колдонуу сунушталат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Көтөргүч стол

PDF

Көтөргүч столду башкаруу блогу LTCU-1

PDF

«Көтөргүч стол» сервис китеби

PDF

Сертификат ылайыктыгы (жүктөөчү жабдуу)

PDF

Сертификат ылайыктыгы (жүктөө системаларын башкаруу блоктору)

PDF

Таможня союзунун техникалык регламент талаптарына ылайыктыгы тууралуу сертификат

PDF

Көтөргүч столдун паспорту

PDF

Көтөргүч стол үчүн жабык түрдөгү приямокту даярдоо схемасы

PDF

Узундугу боюнча ачык приямокту даярдоо схемасы көтөргүч стол үчүн

PDF

Кеңдиги боюнча ачык приямокту даярдоо схемасы көтөргүч стол үчүн

PDF

Кеңдиги боюнча лифт нишеси менен ачык приямокту даярдоо схемасы көтөргүч стол үчүн

PDF

Көтөргүч столду заказ кылуу үчүн суралып алынуучу баракча

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү көтөргүч столдун иштөө кепилдиги сатып алуудан баштап бөлүштүрүү үчүн 1 жылга, дилерлер үчүн 2 жылга берилип жатат.
