SHAFT-500KIT жана SHAFT-200KIT сериясындагы электроприводдор өнөр жай, коммерциялык, турак жай жана башка объектилерде орнотулган рулондуу эшиктерди автоматташтыруу үчүн арналган. Бул приводдорду башкаруу оңой жана эксплуатацияда коопсуз: кырсыктык абалда авариялык баскычты басуу электродвигатель башкаруу блокунун электр менен камсыздоосун дароо өчүрөт. Электродвигательди тез жана так токтотуу электромагниттик тормоздук система аркылуу ишке ашырылат. Иштөө ишенимдүүлүгүн жогорулатуу үчүн приводдордун конструкциясында кош концевой чектөөчү өчүргүчтөр колдонулган.

Зона применения:

Жаңы ачылыштагы унаа токтотуучу роллет эшиктер үчүн

Гараждык роллет эшиктер үчүн

монтаж менен заказ берүү

Артыкчылыктар

Кол менен башкаруу

Авариялык кол менен башкаруу механизми электр энергиясы өчүп калганда дарбазаларды кол менен ачууга жана жабууга мүмкүнчүлүк берет.

Эки жолку чектөөчү өчүргүчтөр

Дарбазалардын так токтотулушун камсыз кылуу үчүн негизги жана дубляждалган чектөөчү өчүргүчтөр колдонулат.

Компакттык өлчөмдөр

Приводдун башкаруу блогу компакттык өлчөмдө жана керектүү бардык туташтыруу иштерин өндүрүш процессинде жасалган.

Чаң жана нымдан коргоо

Жогорку чаң жана нымдан коргоо классы — IP54 же IP44 (привод моделине жараша) — приводу эң оор аба ырайында да иштөөсүн камсыз кылат.

Туруктуу иштөө

Туруктуу иштөө жана электр тармагындагы тоскоолдуктарга жогорку коргоо деңгээли.

Кол менен башкаруу

Эки жолку чектөөчү өчүргүчтөр

Дарбазалардын так токтотулушун камсыз кылуу үчүн негизги жана дубляждалган чектөөчү өчүргүчтөр колдонулат.

Компакттык өлчөмдөр

Чаң жана нымдан коргоо

Туруктуу иштөө

Туруктуу иштөө жана электр тармагындагы тоскоолдуктарга жогорку коргоо деңгээли.

Дизайн

SHAFT-500KIT

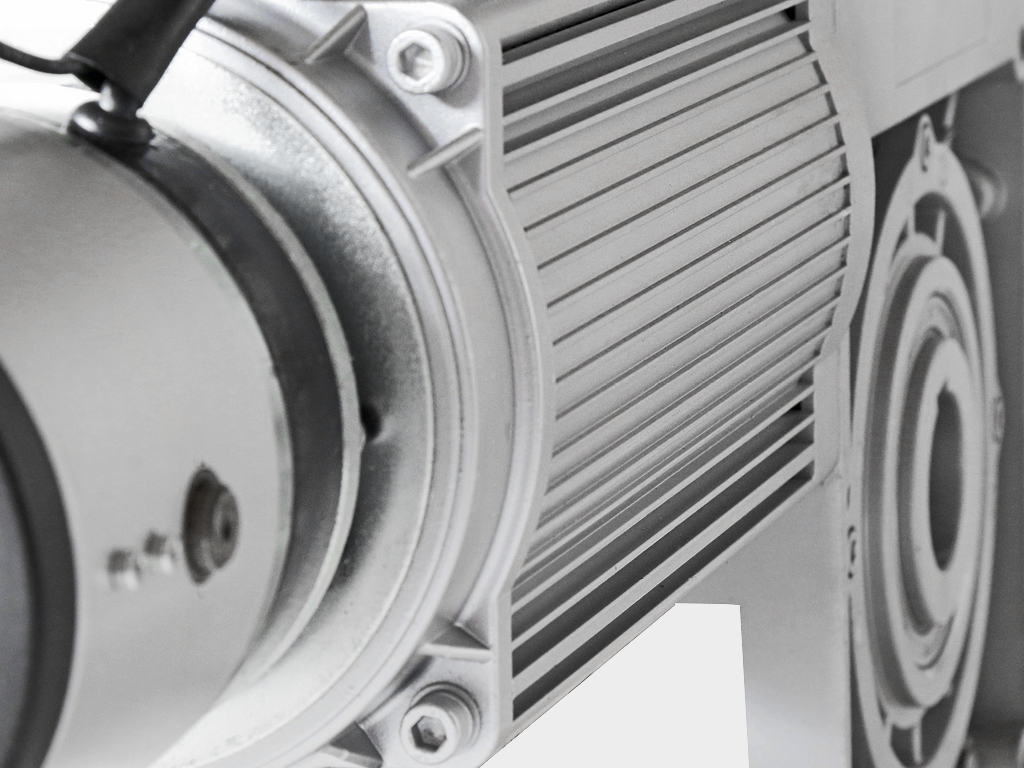

Металл корпусундагы радиаторлор

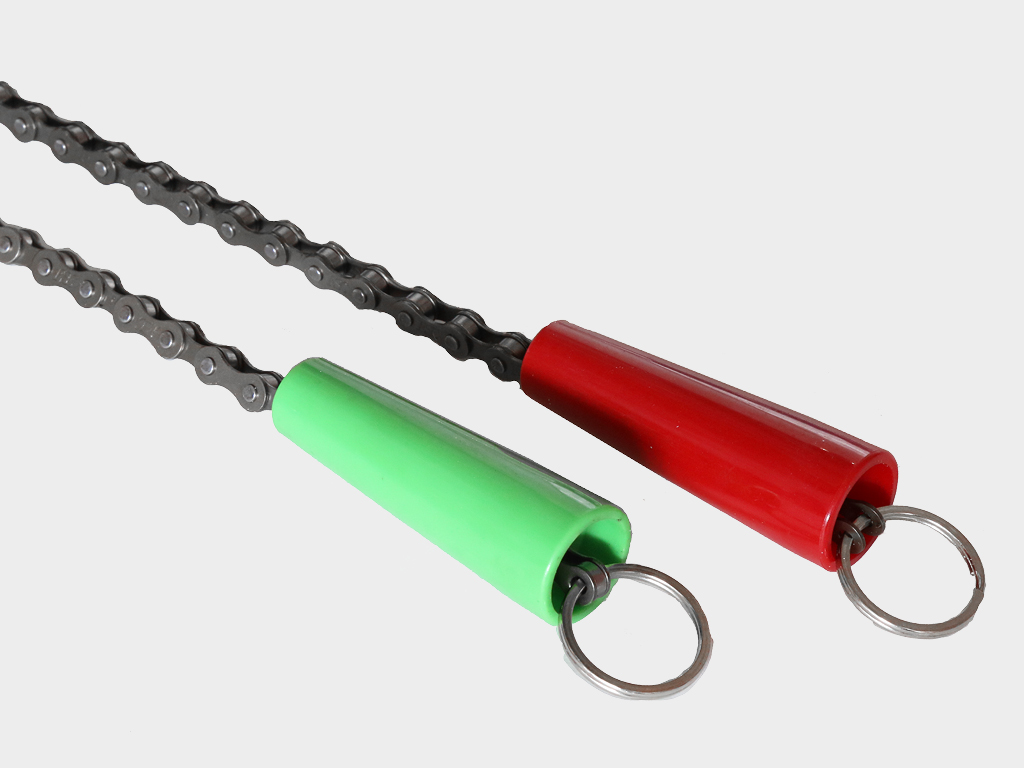

Кол менен ачуу туткалары бар ички чынжыр редуктору

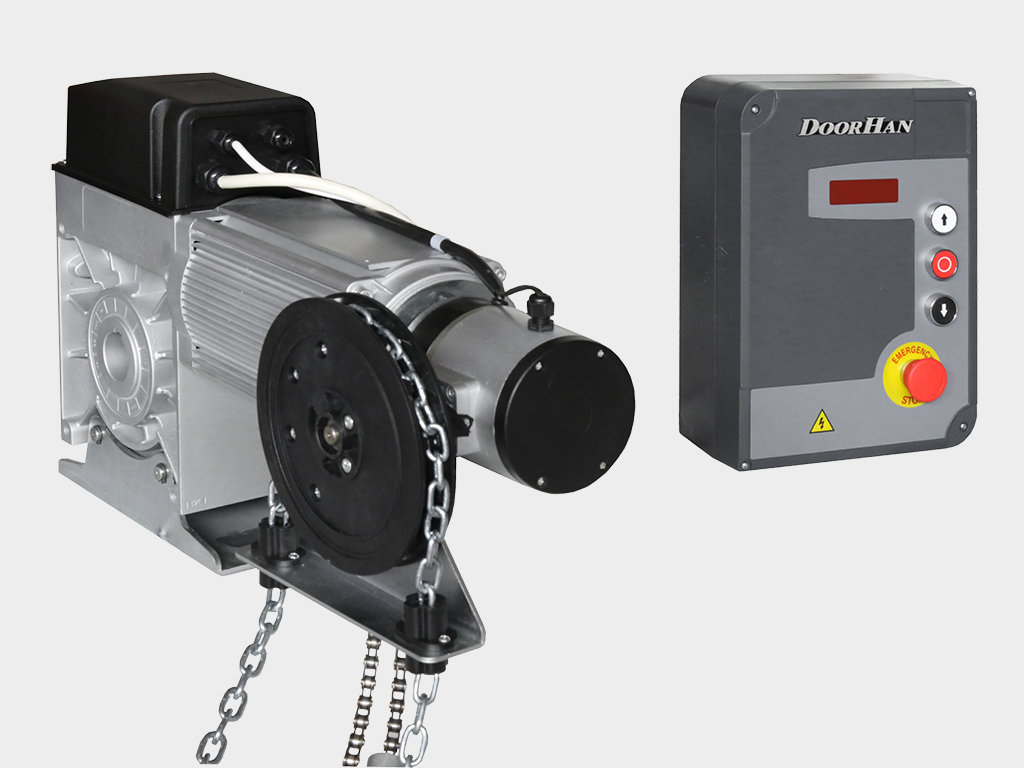

Четте жайгашкан башкаруу блогу

Комплектация

Базовая комплектация

Дополнительная комплектация

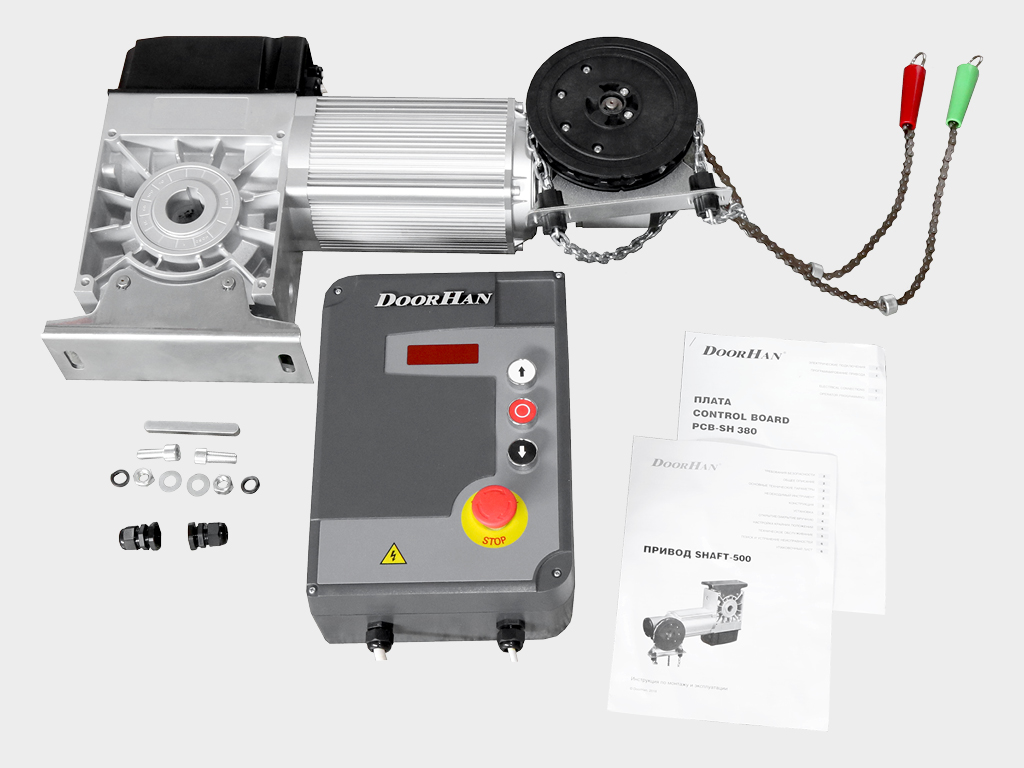

Сырткы башкаруу блогу, таяныч кронштейн, шпонка жана бекитүүчү болттор менен жабдылган кыймылдаткыч.

TRANSMITTER 2-PRO-BLACK пульт эки автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульт төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4 пульт төрт автоматтык түзмөктү алыстан башкаруу үчүн.

TRANSMITTER 4-COLOR түстүү пульттөр төрт автоматтык түзмөктү алыстан башкаруу үчүн иштелип чыккан.

COMMAND-433 зымсыз баскычы эки автоматтык түзмөктү алыстан башкаруу үчүн.

DHRE-1 тышкы радиокабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматизациясын башкаруу үчүн.

SWITCH баскычтык которгуч (кайтаруу механизмдүү) — кыймылдаткыч башкаруу блокуна башкаруу сигналын берүү үчүн.

GSM-модуль мобилдик телефонуңуздан сигнал кабыл алып, кыймылдаткычты иштетүү үчүн башкаруу буйругун берүүчү.

KEYPAD коддук клавиатура — DoorHan интегралдуу же тышкы кабылдагычы бар эшиктердин электроприводун алыстан башкаруу үчүн.

KEYSWITCH_N ачкыч-баскыч — ачкычты буруунун жардамы менен автоматташтырылган системанын башкаруу блогуна башкаруу буйругун берүү үчүн.

KEYCODE антивандалдык коддук клавиатура — автоматтык түзмөктү башкаруу үчүн. Тышкы баскыч панел же прокси-карталарды окуучу түзмөк катары колдонулушу мүмкүн.

LAMP-PRO сигналдык LED шам жана антенна — эшиктердин кыймылын билдирүү үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл өткөргүч жана кабылдагычтан турат.

PHOTOCELL-PRO зымсыз коопсуздук фотоэлементтери, ийри проемдор үчүн бурулуучу плата менен, инфракызыл өткөргүч жана кабылдагычтан турат.

SIRENA сирена — эшиктердин кыймылын үн менен билдирүү үчүн.

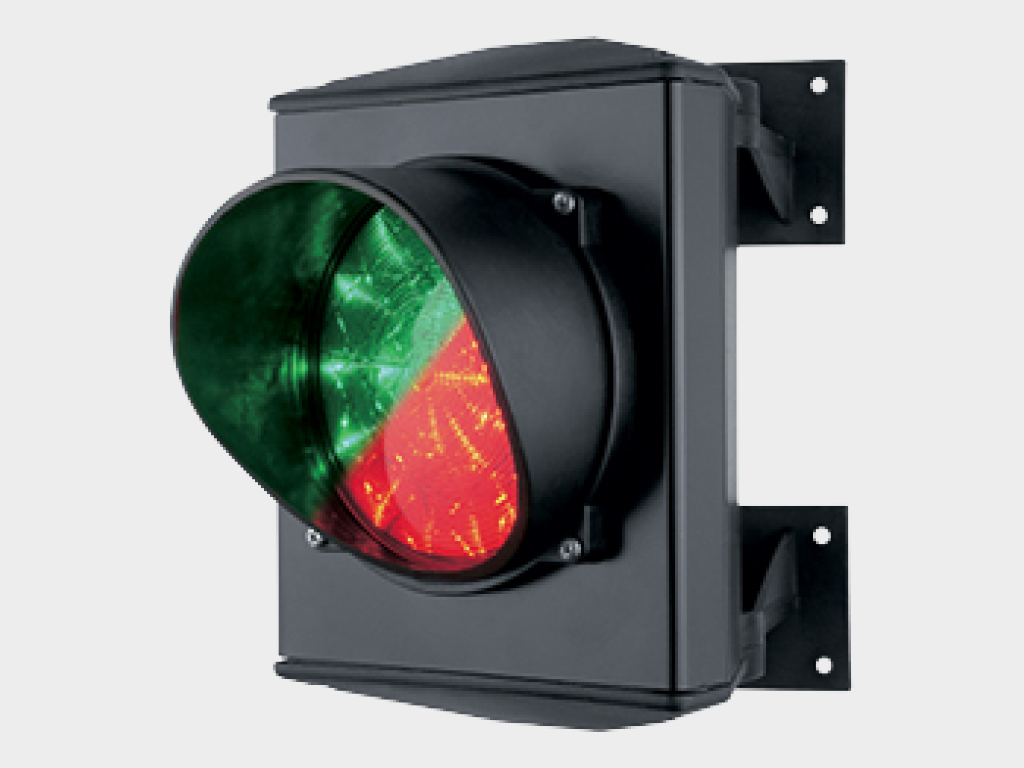

TRAFFICLIGHT-LED LED светофор — автоунаалардын кирүүсүн чектеген автоматтык түзмөктөр менен колдонуу үчүн, мисалы, автоунаа токтотуучу жайлар, автомойкалар, гараж комплекстери, жер алдындагы жана көп кабаттуу паркингдерде.

Техникалык мүнөздөмөлөр

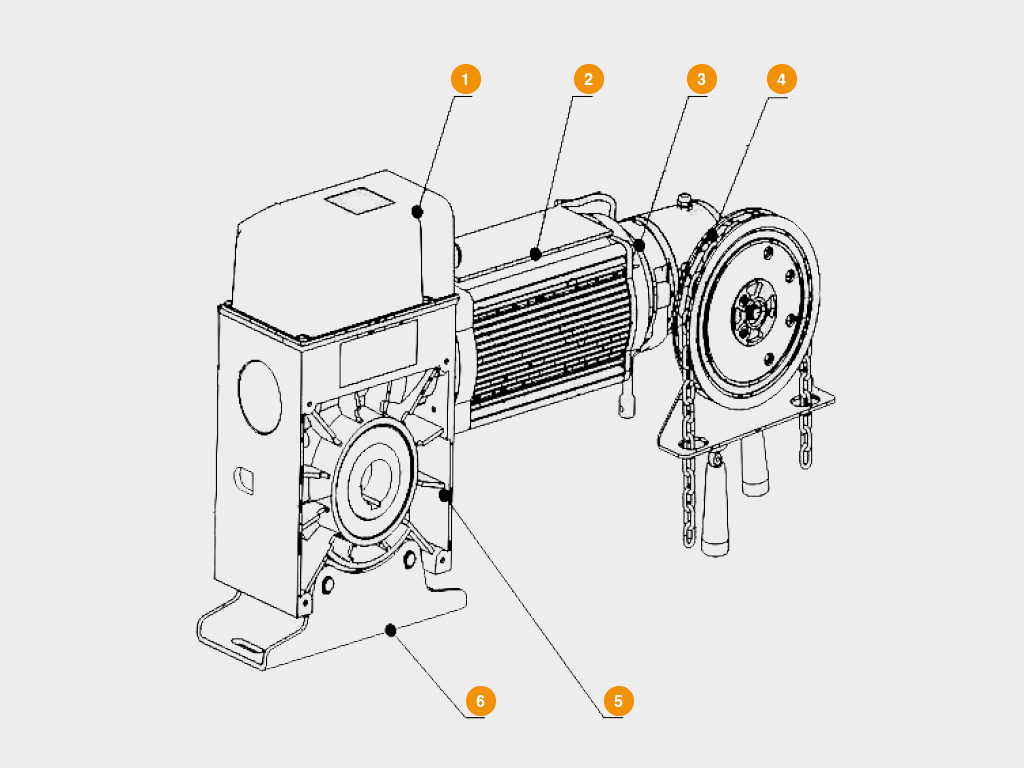

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Концевиктин коргоочу капкагы
Двигатель
Электромагниттик тормоз
Кол менен чынжыр редуктору
Редуктор
Монтаждоо үчүн таяныч кронштейни

Параметр	Значение	Примечание
Напряжение питания, В	380–400 В / 50/60 Гц
Скорость вращения мотора, об/мин	1 400 / 720
Мощность, Вт	800 / 1 500
Крутящий момент, Нм	200 / 500
Диапазон рабочих температур, °С	-30…+55 / -20…+45
Тепловая защита, °С	120
Вес изделия, кг	25 / 35

1. Кыймылдаткычты орнотуунун жайы анын климаттык шарттарына ылайык экенин текшериңиз.

2. Жабдууну тез күйүүчү заттар же кооптуу чөйрөлөр бар бөлмөлөргө орнотпоңуз.

3. Эшиктерди ачуу/жабуу учурунда кыймылдаткычтын кыймылдуу жана туруктуу бөлүктөрүнүн ортосунда буюмдар кармалышына жол бербеңиз.

4. Кыймылдаткычтын бузулушун алдын алуу үчүн гана оригинал аксессуарларды колдонуңуз.

5. Электродвигательди ажыратылган абалда калтырбаңыз.

6. Эгер оңдоо же жөнгө салуу зарыл болсо, кыймылдаткычты колдонбоңуз.

7. Кыймылдаткыч иштете электен мурун анын иштөө зонасында эч кандай бөгөтчү буюм жок экенин текшериңиз.

8. Эшиктер токтогондо жана кыймылдаткыч өчүрүлгөндө гана өтүүгө жана айдоого уруксат берилет.

9. Балдарга кыймылдаткычты жана анын компоненттерин колдонууга жол бербеңиз.

10. Автоматтык бөлүккө эч кандай өзгөртүүлөр киргизбеңиз.

Упаковка в картон	Характеристики упаковки
Длина, мм	680
Высота, мм	230
Ширина, мм	400

Кошумча сүрөттөмө печать

Авариялык кыймылдаткычтын жардамы менен эшик пардасын кол менен көтөрүүгө болот.

Эшиктин так токтоп турушун камсыз кылуу үчүн кыймылдаткычтын конструкциясында негизги жана кошумча чектик өчүргүчтөр колдонулган.

Кыймылдаткычты башкаруу блогу компакттык өлчөмгө ээ, бардык керектүү туташтыруулар өндүрүш этапында жасалган.

Жогорку чаңдан жана нымдан коргоо классы — IP54.

Орнотуу

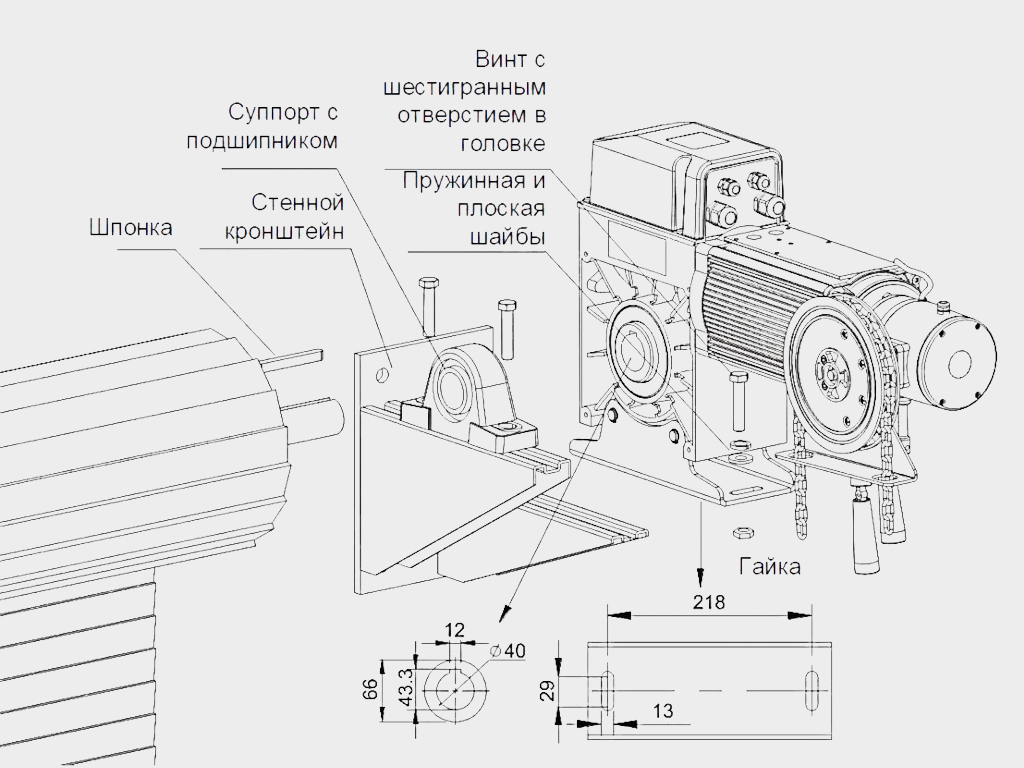

Способы монтажа

Таяныч кронштейнин кошумча консолго бекитилиши.

Документация

Инструкции

Паспорта и сертификаты

SHAFT-500KIT/SHAFT-1000KIT кыймылдаткычын орнотуу жана колдонуу боюнча нускамасы

PDF

PCB-SH 380 платасын программалоо боюнча нускамасы

PDF

SHAFT кыймылдаткыч паспорту

PDF

Кедендик союздун декларациясы

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга кыймылдаткычтын иштөө мүмкүнчүлүгүнө 3 жылдык кепилдик берилет, сатып алуунун күнүнөн тартып. Дилерлерге кепилдик мөөнөтүн өз каалоосу боюнча өзгөртүүгө укук берилет.
