Секциондук эшиктер DoorHan — ишенимдүү гараж эшиктерин арзан баада сатып алыңыз

ISD02 сериядагы панорамалык секциялык эшиктер толугу менен же жарым-жартылай панорамалык панелдерден турат, бул аларды айнек фасаддарга ээ имараттарга, мисалы, авто шоурумдарга орнотуу үчүн идеалдуу вариант кылат. Алюминий профильдерден жасалган панорамалык панелдер алардын бекемдигин камсыз кылат, ал эми эшиктердин энергияны үнөмдөөчү жана жылуулук изоляциясын жогорулатуу максатында панорамалык жана сэндвич-панелдерди айкалыштыруу сунушталат. Ошондой эле, полиамидден жасалган термоинсертке ээ T-bridge алюминий профильдерин колдонуу сунушталат.

Колдонуу чөйрөсү:

Өндүрүш

Ишенимдүү жана ыңгайлуу проёмду жабуу зарыл болгон ишканалар, жабык мекемелер, кампалар, ошондой эле имараттын ичин көрүү үчүн өзгөчө талаптар коюлган объектилер.

Бизнести

Мейманканалар, авто шоурумдар, автомойкалар, соода борборлору.

Мамлекеттик мекемелер

Оорукана, өрт өчүрүү бөлүмдөрү, театрлар, көргөзмө борборлору.

монтаж менен заказ берүү

Артыкчылыктар

ГОСТ талаптарына шайкештик

Дарбазанын конструкциясы мамлекеттик ГОСТ 31174-2017 "Металл дарбазалары" стандартына толугу менен шайкеш келет.

Жылуулук эффективдүүлүгү

Сэндвич-панелдерде муз көпүрөсүнүн жоктугу, контур боюнча тыгыз жабылышты камсыздаган герметикалык прокладкалар жана термоизоляциялуу профилдер дарбазанын максималдуу жылуулук эффективдүүлүгүн кепилдейт.

Соккуга туруктуу айнек

Россиялык рынокто окшошу жок панорамалык панелдердин айнектелиши балка, темир, таш сыяктуу соккуларга туруштук берет.

Колдонуудагы универсалдуулук

Дарбазанын көтөрүлүү түрлөрүнүн ар түрдүүлүгү аларды ички кеңистиги кандай болбосун жайларга орнотууга мүмкүндүк берет.

Коопсуздук

Дарбазаларда трос үзүлүүдөн жана пружина үзүлүүдөн коргоо системалары каралган, бул өзгөчө кырдаалдарда полотнонун кулап кетишинен сактайт.

Конструкциянын ишенимдүүлүгү

Иштөө ресурсу жогору, бышыктыгы камсыздалган жана жылдар бою далилденген конструкция дарбазанын кызмат өтөө мөөнөтүнүн ичинде максималдуу ишенимдүүлүгүн камсыз кылат.

ГОСТ талаптарына шайкештик

Дарбазанын конструкциясы мамлекеттик ГОСТ 31174-2017 "Металл дарбазалары" стандартына толугу менен шайкеш келет.

Жылуулук эффективдүүлүгү

Соккуга туруктуу айнек

Колдонуудагы универсалдуулук

Коопсуздук

Конструкциянын ишенимдүүлүгү

Дизайн

Панелдердин дизайны

Беттин тиби

Панорамалык панелдер

Тақтай

Горизонтал сызыкча

Кең борбордук сызыкча

Толкун

Горизонтал сызыкча (панелдин ички тарабында)

Таштан жасалган жыгач текстурасы (сырткы бет)

Штукатурка (ички бет)

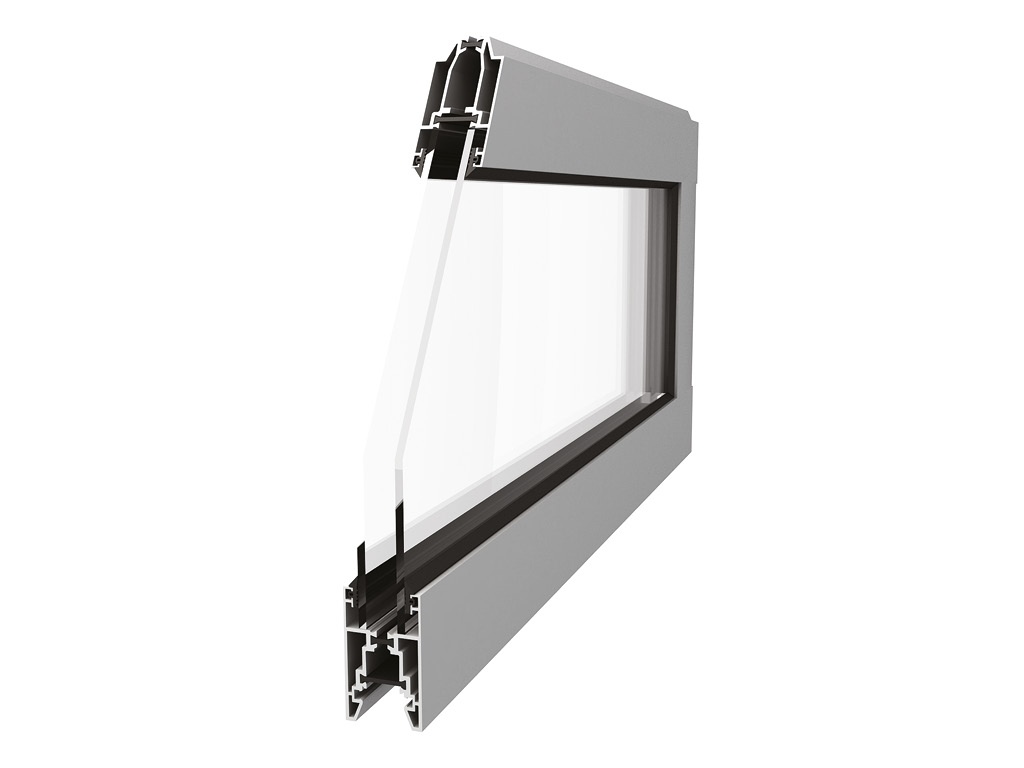

Т-профилдүү (термоүзгүлүк менен) панорамалык панел

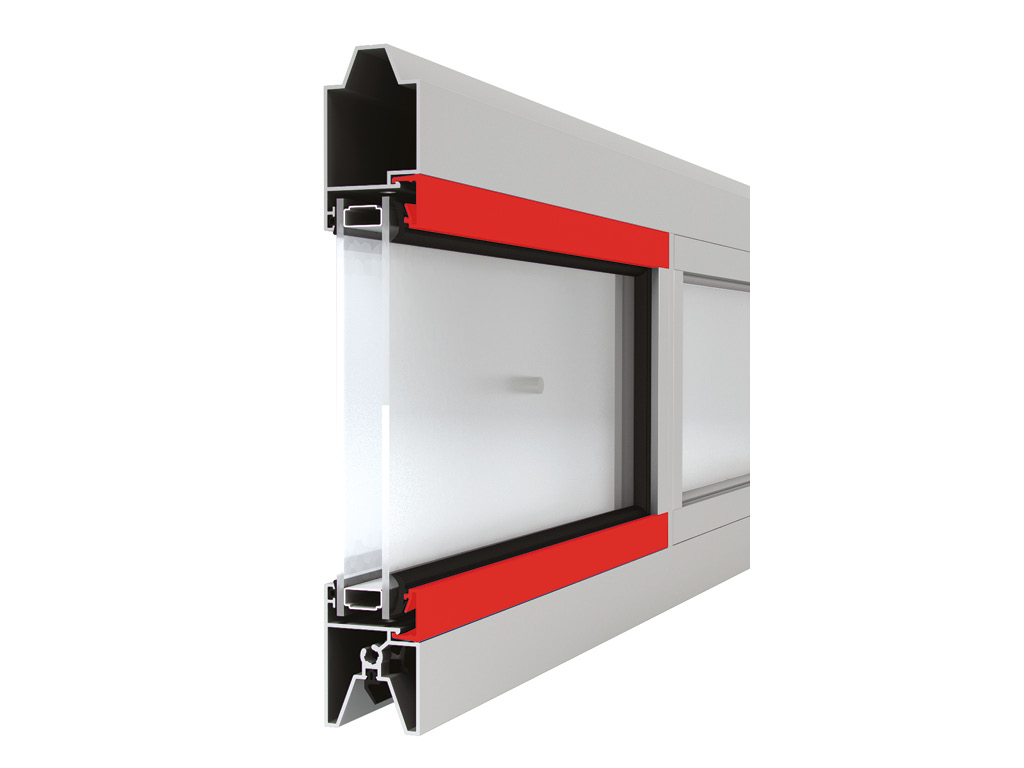

Бир камералуу стеклопакеттүү панорамалык панел

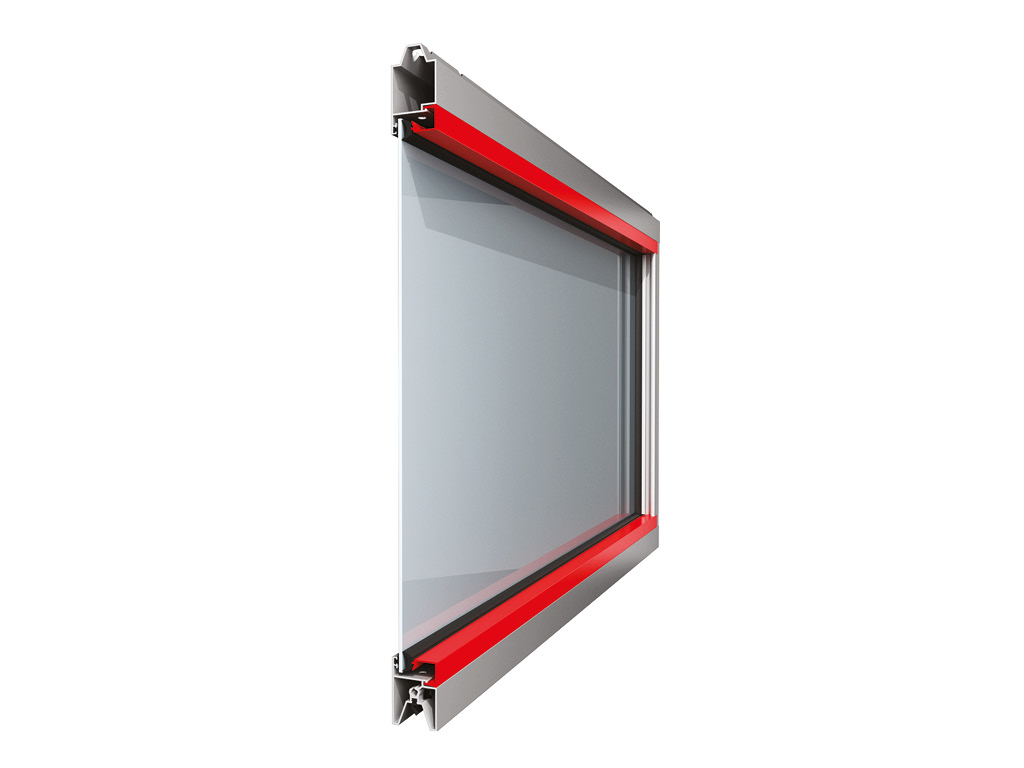

Бир катмарлуу айнек менен панорамалык панел

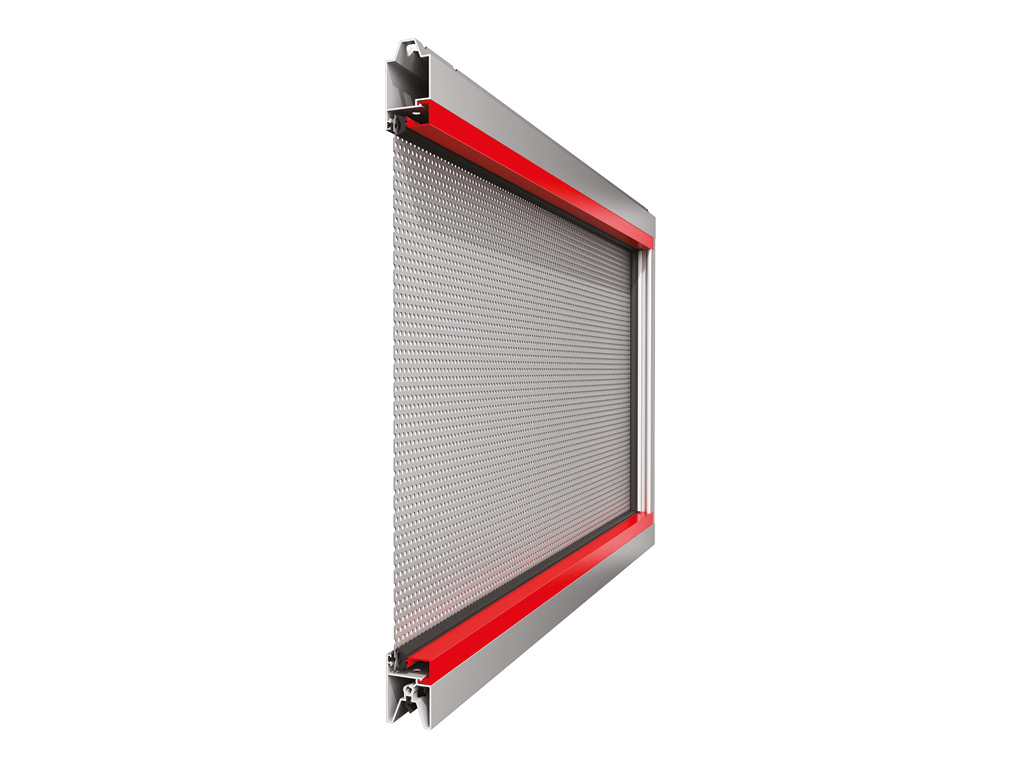

Алюминий перфорацияланган барактын панорамалык панели

Комплектация

Негизги конфигурация

Кошумча жабдуулар

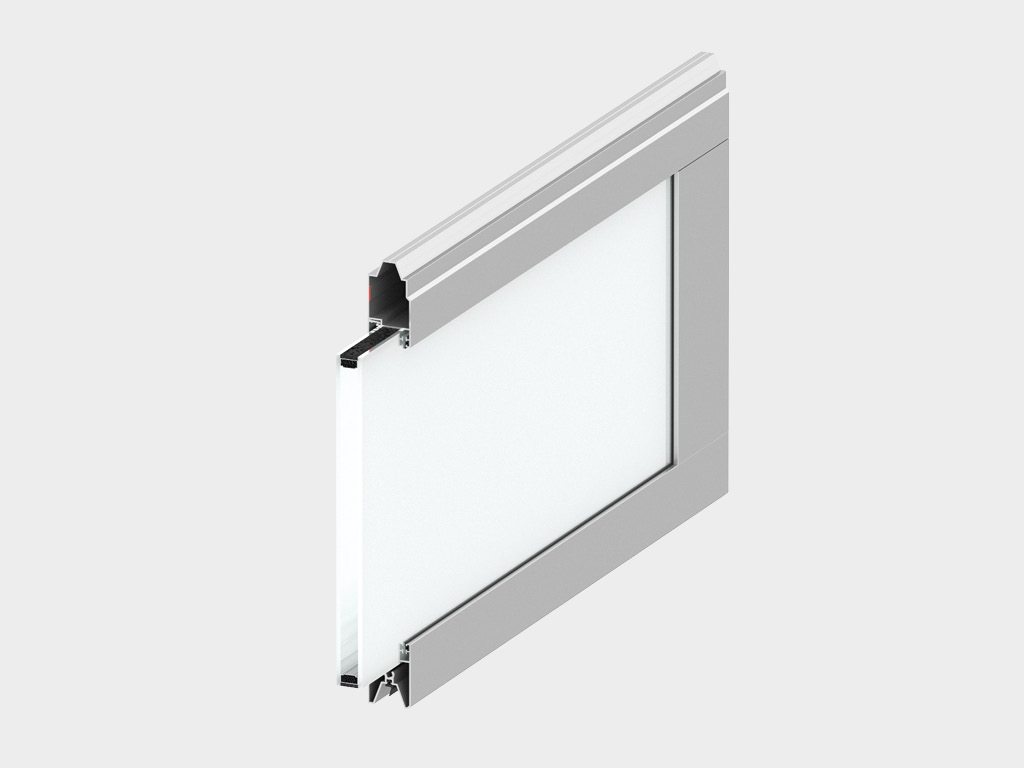

Панорамалык панелдерден жасалган полотнолор. Окулган, соккуга туруктуу поликарбонат шырыгы катары колдонулат. Бул Россия базарында ишенимдүү жалгыз материал болуп эсептелет.

Калыңдыгы 2 мм болоттон жасалган багыттоочу жана бурчтук стойкалардын комплекти жогорку бекемдикке ээ жана монтаждоо үчүн керектүү бардык перфорацияларды камтыйт.

25 000 циклга эсептелген торсиондук механизм эшиктин конструкциясынын узак кызмат мөөнөтүн камсыздайт.

Жиптин үзүлүшүнө каршы коргоочу түзүлүш эшиктин полотносунун төмөнкү кронштейни катары орнотулат. Жип үзүлүп калганда механизм иштеп, эшиктин полотносунун авариялык кулашын алдын алат.

Пружинанын үзүлүшүнө каршы коргоочу түзүлүш валды блоктоп, авариялык кулашты токтотот.

Монтаждоо комплекттери, буюмдун паспорту жана монтаждоо боюнча нускамасы бар куту.

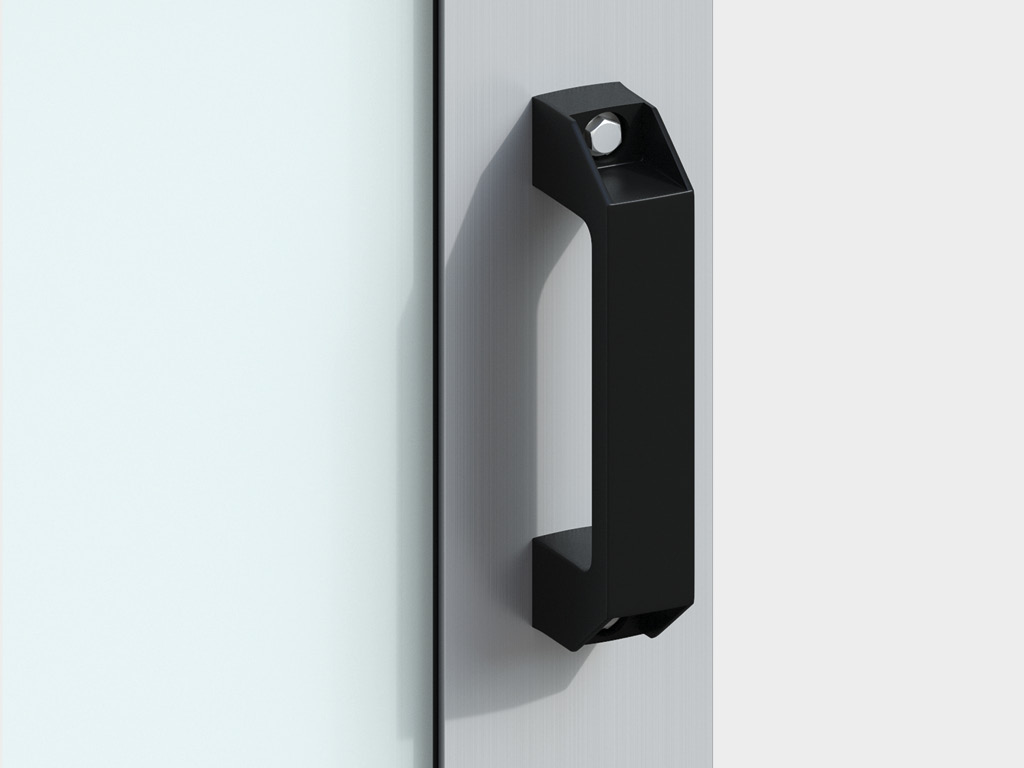

Эргономикалык тутка эшикти жеңил жана ыңгайлуу ачууга мүмкүндүк берет.

Механикалык кулпу эшиктин полотносун жабык абалда ичтен да, көчөдөн да тоскоол кылып бекитет.

Механикалык аарчылгы (задвижка) полотнону имараттын ичинен гана бекитүүгө мүмкүндүк берет. Ыңгайлуулугу жана ишенимдүүлүгү менен айырмаланат.

Колдун чынжыр жетеги бардык көтөрүү түрүндөгү өндүрүштүк эшиктерге орнотулат жана эшиктин полотносун кол менен көтөрүү жана түшүрүү үчүн колдонулат.

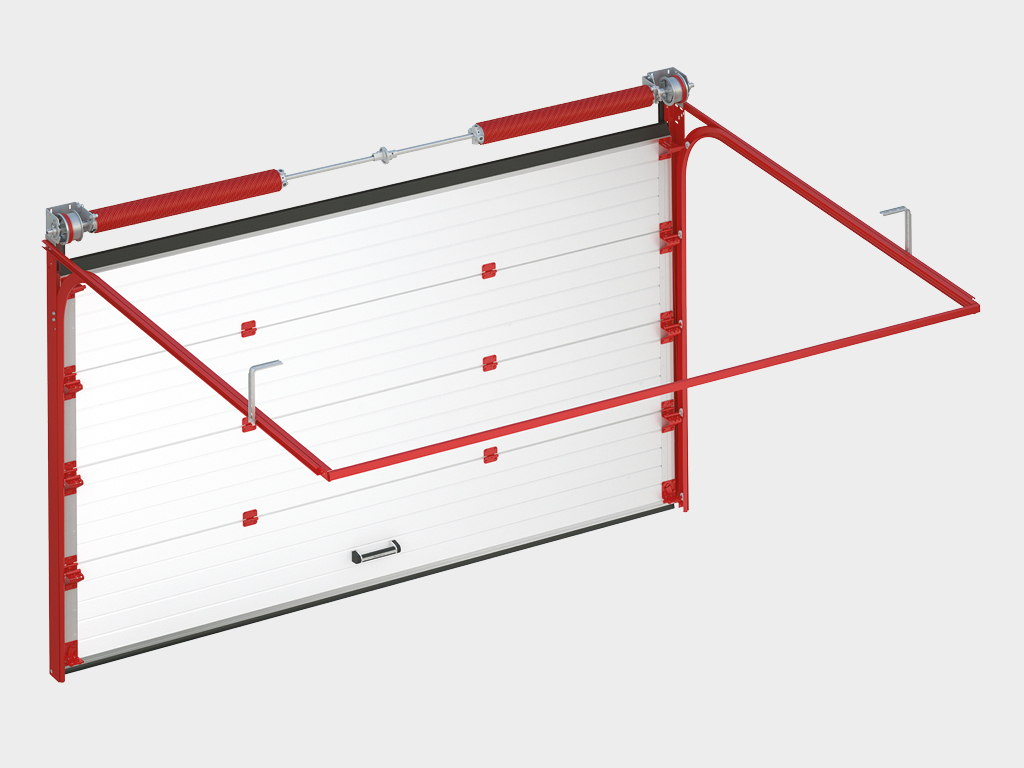

Антикоррозиялык комплект жогорку нымдуулук шарттарында эшиктерди колдонууда коррозиядан ишенимдүү коргонуу жана туруктуу иштөөнү камсыз кылуу максатында сунушталат. Бул пакет кеңейтилген иштөө ресурсуна ээ жана төмөнкүлөрдү камтыйт: боёлгон пружина, боёлгон багыттоочулар, дат баспаган капталдык таянычтар, муфталар жана метиздер, дат баспаган аркан, боёлгон капталдык каптар.

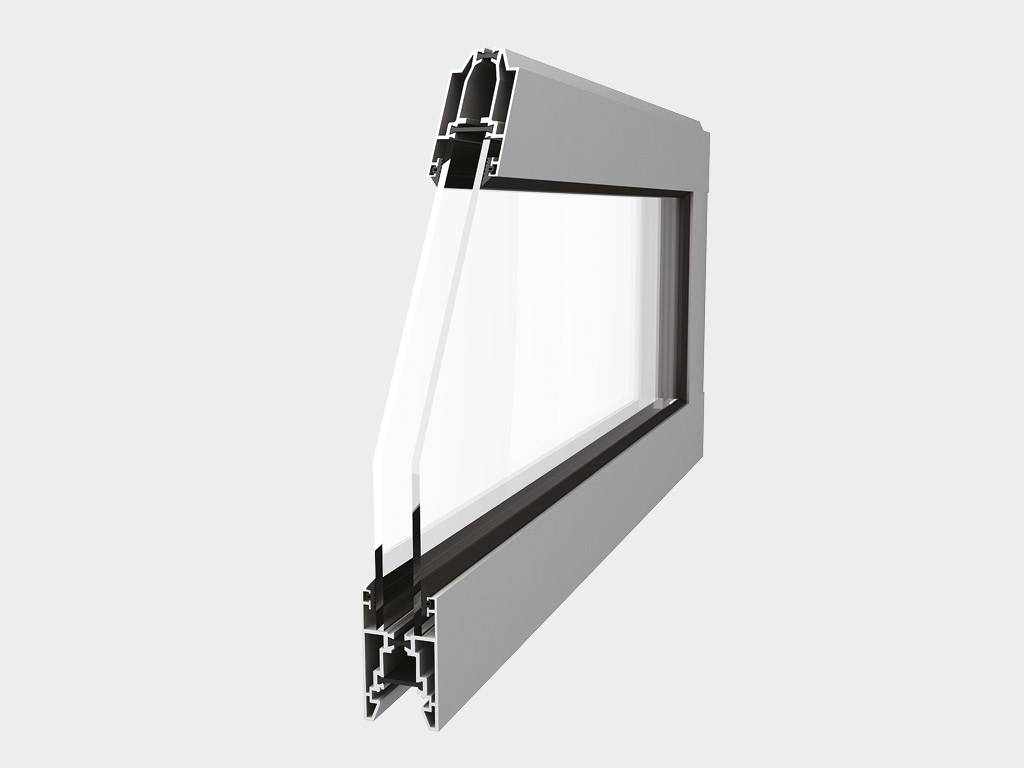

Т-bridge алюминий профилдеринен жасалган панелдер (кошумча опция) полиамидден жасалган термоалмаштыргыч менен эшиктин энергия натыйжалуулугун жогорулатат жана профилдердин муздашын алдын алат.

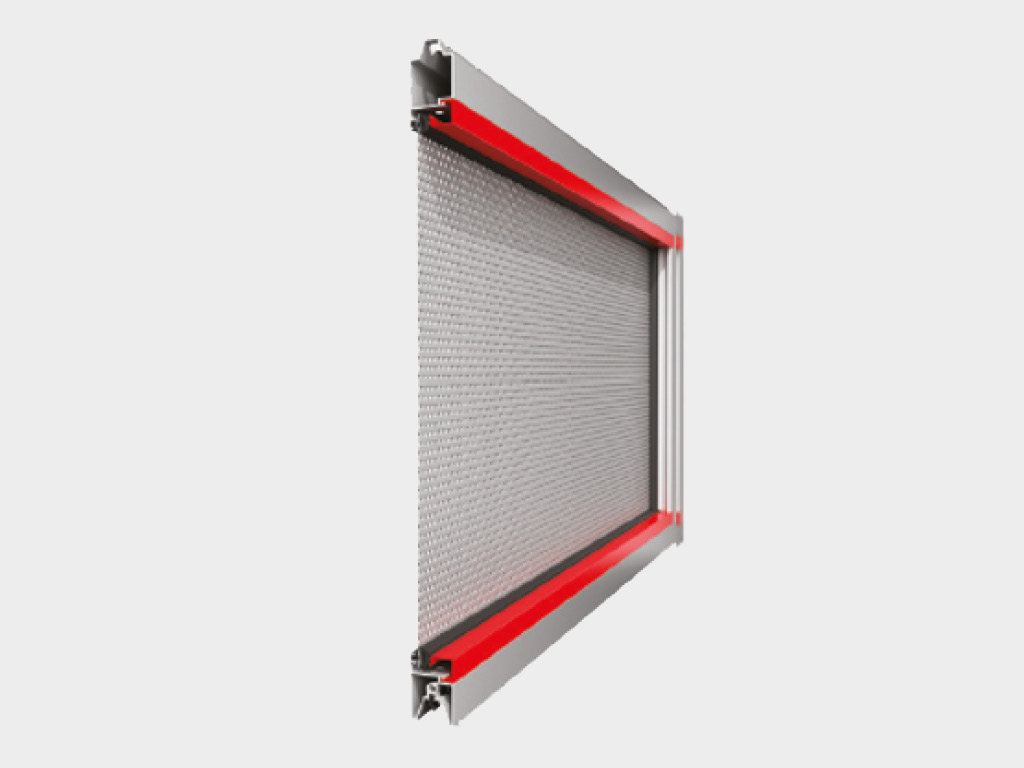

Перфорацияланган алюминий баракты толтуруучу материал катары колдонуу — көрүнүштү чектеген тоскоолдуктарды жараткан стилистикалык жана практикалык чечим.

100 000 циклга эсептелген торсиондук механизм.

Кошумча сырткы тыгынтуу контур полотнону тыгынтоочу элементке максималдуу жабыштырууну камсыздайт. Тыгынтоочу элементтердин ортосунда түзүлгөн аба камерасы эң жакшы герметизацияны түзүп, имаратка суук кирүүсүн тосот.

«Термопакет» опциясы Т-bridge технологиясы колдонулган термостойкий төмөнкү (жогорку) алюминий профилинин орнотулушун камтыйт, бул жылуулук жоготууну алдын алат.

Эшиктерди жетектөөчү механизмдер жана коопсуздук системалары (каражат: «Эшиктер үчүн автоматика» бөлүмүнө караңыз) аркылуу автоматташтыруу мүмкүнчүлүгү бар.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

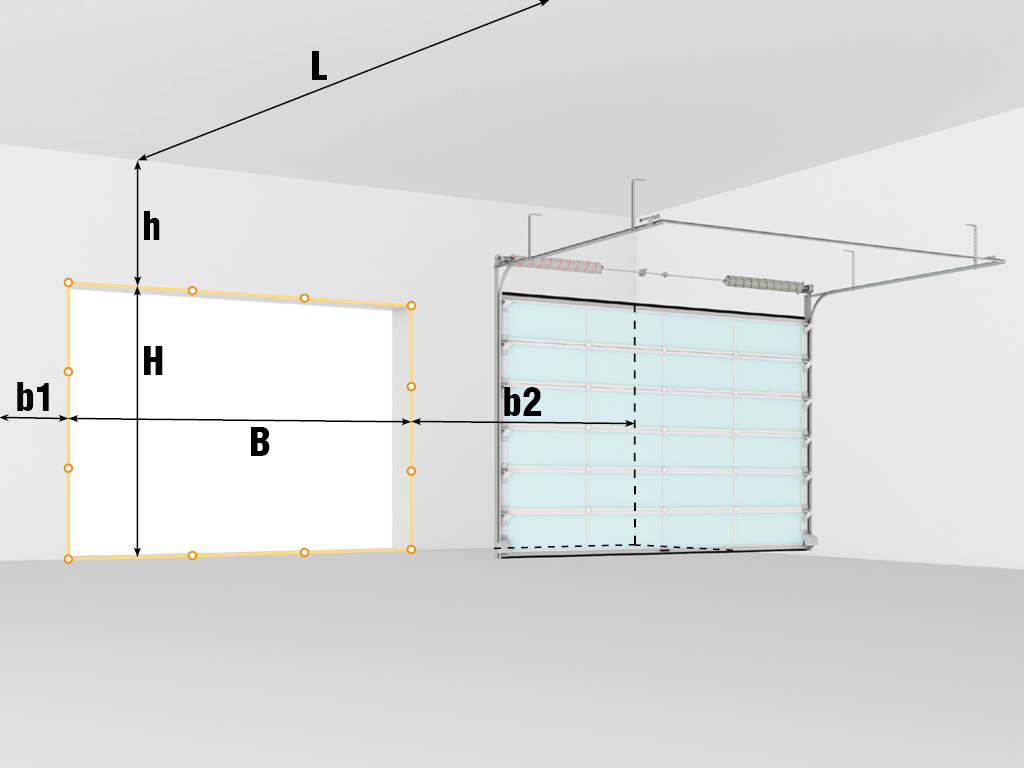

Ачылыштын өлчөмдөрү

Дизайн

Стандарттуу дизайн чечимдери

Техникалык мүнөздөмөлөр

Продукциянын иштөө шарттары

Пакет

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–6 000

Ачылуу туурасы, мм

2 000–6 100

Линтель, мм

150дөн баштап

Дубалдар, мм

120дан баштап

Клеткалардын тунук тешигинин бийиктиги, мм

370–720

Уячалардын таза ачылуу туурасы, мм

3 000дөн ашпайт

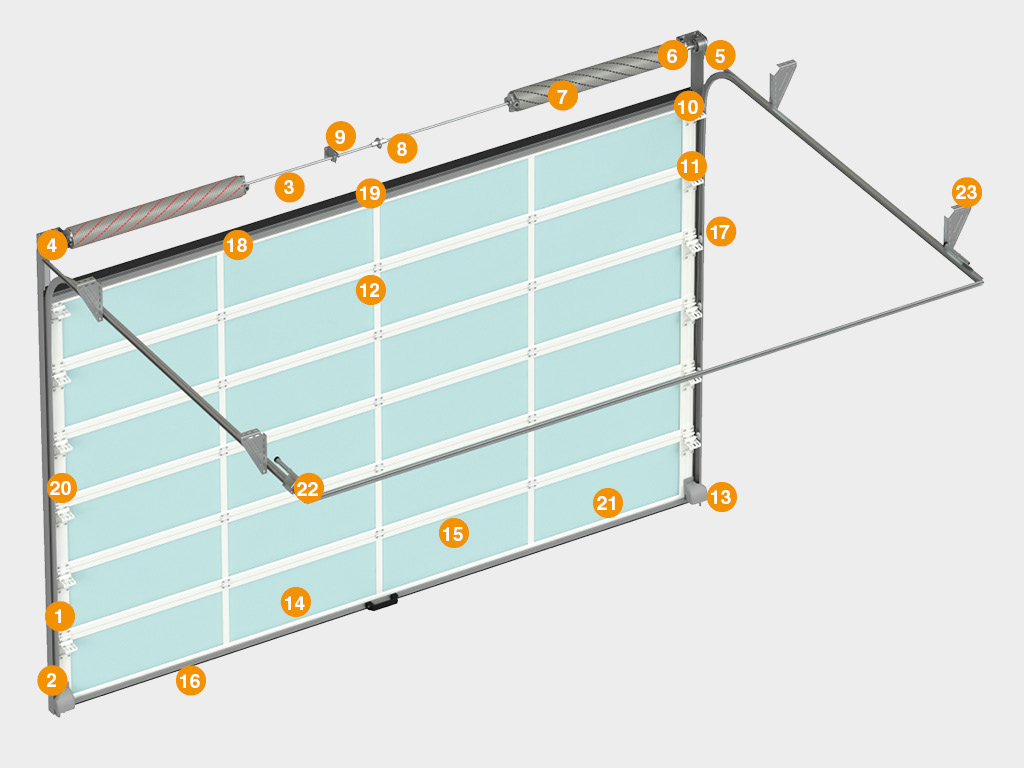

Вертикалдык багыттоочу
Бурчтук стойка
Цилиндрдик вал
Жиптин үзүлүшүнө каршы коргоочу түзүлүш
Барабан
П- түрүндөгү кронштейн
Балансирлөөчү пружиналык механизм (торсиондук пружина)
Бириктирүүчү муфта
Ички колдоочу кронштейн
Жогорку ролик кармагыч менен опора
Бокортол ролик кармагыч менен опора
Ички капкак
Жиптин үзүлүшүнө каршы коргоочу түзүлүш
Төмөнкү профиль
Панорамалык панель
Төмөнкү тыгыздоочу
Бокортол тыгыздоочу
Жогорку профиль
Жогорку тыгыздоочу
Орнотууга тешиктери бар бокортол капкак
Жарык өткөрүүчү соккуга туруктуу панель толтуруусу
Пружиналык амортизатор
Төшөккө орнотуу үчүн кронштейн

Төмөн көтөрүлүү, барабан алдыңкы жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 мм ≥ 260 мм (шыпка орнотулуучу жетектөөчү механизм менен) ≥ 280 мм (эгерде H ≥ 3 700 мм болсо) ≥ 280 мм (вал жетеги менен, H < 3 700 мм болгон учурда)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз 235 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо 10 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен 70 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо

Төмөн көтөрүлүү, барабан алды жагында (RKTN).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз 300 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо 60 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен 125 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо

Төмөн көтөрүлүү, барабан артында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 мм ≥ 160 мм (шыпка орнотулуучу жетектөөчү механизм менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 мм болсо: H + 110 мм; 150 ≤ h ≤ 170 мм болсо: H + h - 60 мм
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 мм болсо: H + 55 мм; 150 ≤ h ≤ 170 мм болсо: H + h - 47 мм
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 мм (жетектөөчү механизмсиз) 40...60 мм (шыпка орнотулуучу жетектөөчү механизм менен)

Стандарттык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A — 580; R305: A — 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттык кыйшаюу менен көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эми эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскыч менен)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Негизги параметр боюнча h – 330 мм
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400...600 + 280
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	≥ 300
Q, мм Валдагы айдоо аянты	≥ 500

Кыйшаюу менен жогорку көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскычтар менен)
Q, мм Валдагы айдоо аянты	300

Кыйшаюу менен жогорку көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	≥ 1 330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	Ab > H + 680
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	300 min
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскычтар менен)
Q, мм Валдагы айдоо аянты	≥ 650

Вертикалдык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> Н + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Вертикалдык көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 120
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	0,4 (В)	Так мааниси эшиктин өлчөмүнө жараша болот
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	Эшиктин ишенимдүүлүгү — 120 000 цикл, торсиондук механизмдин ишенимдүүлүгү — 25 000 цикл (негизги параметр боюнча)
Дарбаза капкагынын салмагы, кг/м²	14,5	Так мааниси эшиктин конструкциясында колдонулган панелдердин типоөлчөмүнө жараша болот
Усилие ручного открывания и закрывания, Н, не более	260

1. Эшиктин полотносунун секциялары багыттоочулар боюнча жылмакай жылышы керек, ал эми эшиктин өзү балансташкан абалда болушу зарыл, башкача айтканда, алардын салмагы торсиондук пружиналардын бурчтук моменттери менен компенсацияланышы керек.

2. Эшиктерди кол менен ачып-жаап берүү жөн гана тутка аркылуу жүргүзүлөт.

3. Эшиктерди кол менен ачып-жаап жатканда күчтү ашыкча колдонбоңуз. Тез жана кескин кыймылдарга тыюу салынат.

4. Эшиктер иштеп жаткан учурда адамдар менен жаныбарлардын эшиктин иш аймагында болбошуна көз салып туруңуз.

5. Кескин тыюу салынат: иштеп жаткан полотнолордун астынан өтүү, себеби бул жаракат алууга алып келиши мүмкүн.

6. Эшиктерге сокку урбоңуз жана алардын эркин кыймылына тоскоолдук жаратууга жол бербеңиз.

7. Багыттоочуларды жана роликтерди булгануудан коргоңуз, анткени бул алардын жылмакай жүрүшүн бузуп, электр жетектөөчү болсо, ашыкча жүк түшүп иштен чыгуусуна себеп болушу мүмкүн.

8. Полотно проемде кыймылдап жатканда чет элдик буюмдар жана таштандылар болбошу керек. Алардын болушу полотнолордун кычкылдануусуна жана токтоп калышына алып келет.

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система менен секциялык эшиктин полотносунун комплекттери каты картон жана пенопласттан турган катуу аралаш пакетте стретч пленка менен бекитилет; монтаждоо комплекттери гофр картон кутуга салынат жана таңгактоо пленкасы менен тыгыздалат; бардык пакеттерде заказдын маалыматын камтыган маалыматтык чаптамалар жана компаниянын фирмалык логотиби бар
Состав	Беш катмарлуу картон, пенопласт, стретч-пленка, скотч
Ширина, мм	500дөн 800гө чейин
Высота, мм	200дөн 800гө чейин
Длина, мм	2 100дөн 6 200гө чейин
Вес брутто, кг	1 000 чейин
Количество в упаковке, шт.	Полотно пакетинде — 3төн 13кө чейин панелдер; багыттоочу пакетинде — 1 багыттоо системасы; монтаж комплекттери пакетинде — комплект камтылган куту (бир нече болушу мүмкүн); кошумча таңгактоолор да болушу мүмкүн (чек аралоо, дельта-профилдер ж.б.).

Кошумча сүрөттөмө печать

Сэндвич-панелдерди өндүрүлгөндөн тартып 6 айдан ашпаган мөөнөт ичинде заводдук таңгактоодо, тегиз бетке горизонталдуу абалда, жабык складда же навес алдында сактоо сунушталат. Панелдер түздөн-түз күн нурунан, атмосфералык жаан-чачындардан жана булгануудан корголушу керек.

Орнотуу

Орнотуу ыкмалары

Курулуш аянтын даярдоо

Сырткы монтаж: багыттоочу система тешиктин ички тарабындагы каптал дубалдарга жана притолокого орнотулат.

Зарыл болгон өлчөмдөрдү алуу үчүн жөнөкөй рулетка жана курулуш деңгээлеги (уровень) жетиштүү. Бардык өлчөөлөр имараттын ичинен жүргүзүлөт. Ар бир өлчөмдү жок дегенде үч чекиттен (эки четинен жана борборунан) алуу талап кылынат.
H — тешиктин бийиктиги (полдон тешиктин үстүнкү чегине чейинки аралык).
B — тешиктин туурасы (сол чегинен оң чегине чейинки аралык).
h — притолока (тешиктин үстүнөн шыпка чейинки аралык), 150 ммден баштап.
b1 / b2 — сол / оң каптал аралык (тешиктин тиешелүү четинен тоскоолдукка чейинки аралык), 120 ммден баштап.
L — жайдын тереңдиги.
H жана B өлчөнгөндө — эң чоң мааниси эсепке алынат..
h, b1, b2 жана L өлчөнгөндө — эң кичине мааниси эсепке алынат.
Полдун деңгээлинин айырмасы тешиктин толук туурасы боюнча 10 ммден ашпашы керек. Монтаждык беттин (каптал дубалдар менен притолоканын) тегиздигин камсыз кылуу зарыл. Багыттоочу системаны орнотуу үчүн негиз (таянуучу бет) монолиттүү жана бышык болушу керек. Эгер мындай негиз жок болсо, кошумча окантовка жүргүзүлүшү же тешик металл конструкциялары менен калыптандырылышы керек.

Документация

Нускамалар

Паспорттор жана сертификаттар

Чиймелер

Инструкция боюнча ISD секциялык эшиктерин орнотуу

PDF

Стандарттык жана жогорку көтөрүү түрлөрү менен ISD секциялык эшиктерин орнотуу боюнча инструкция

PDF

«ISD02» панорамалуу остекдениеси бар өнөр жайлык секциялык эшиктер паспорту

PDF

«Имараттар жана курулуштар үчүн эшиктер» тастыктоо сертификаты

PDF

«Сэндвич-панелдер» тастыктоо сертификаты

PDF

«Эшиктер үчүн комплекттик буюмдар» тастыктоо сертификаты

PDF

«Металл секциялык эшиктер» тастыктоо сертификаты (Беларусь)

PDF

Эксперттик корутундусу, СанПиН талаптарына шайкештиги

PDF

ISD02, төмөн көтөрүү, эсептелген багыттоочулар

PDF

DWG

ISD02, төмөн көтөрүү, эсептелген багыттоочулар, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, эсептелген багыттоочулар, проем түзүү

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери, проем түзүү

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан, проем түзүү

PDF

DWG

ISD02, стандарт көтөрүү

PDF

DWG

ISD02, стандарт көтөрүү, проем чек арасы

PDF

DWG

ISD02, стандарт көтөрүү, проем түзүү

PDF

DWG

ISD02, стандарт ийилүү көтөрүү

PDF

DWG

ISD02, стандарт ийилүү көтөрүү, проем чек арасы

PDF

DWG

ISD02, стандарт ийилүү көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү

PDF

DWG

ISD02, жогорку көтөрүү, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, проем чек арасы

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

ISD02, тик көтөрүү

PDF

DWG

ISD02, тик көтөрүү, проем чек арасы

PDF

DWG

ISD02, тик көтөрүү, проем түзүү

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга сэндвич-панелдердин жана багыттоо системасынын болот профилдеринин сквоздук коррозиясына каршы 10 жылдык кепилдик берилет.

Жаңы буюмдар

Торсиондук механизмдин опордук кронштейндери толугу менен жаңыртылды, бул монтаждоо процессин кыйла жеңилдетүүгө мүмкүндүк берет: Торсиондук механизмди бирдикте орнотуу жана алдын ала чыгарма түтүккө орнотулган кронштейндерге подшипниктерди жеңил бекитүү ыңгайлуу болуп калды; Пружина үзүлүү коргоо түзмөктөрү түздөн-түз опордук кронштейнге бекитилет, адаптерлерди колдонуу талап кылынбайт; Жаңы система кронштейнди ороп турган тырма менен бекитүүнү караштырат, бул монтаж учурунда опордук кронштейндердин ордун өзгөртүүгө мүмкүндүк берет.

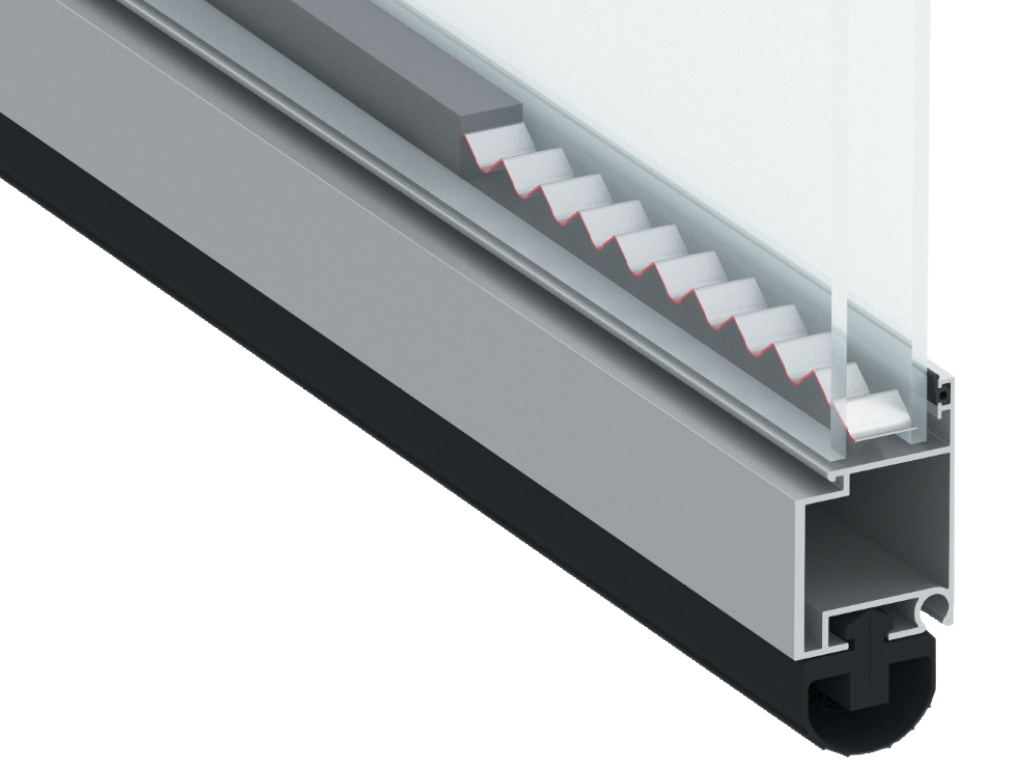

Уникалдуу аралык профилине негизделген панорамалык панелдердин шыпыртмасынын жаңы системасы толук герметизацияны камсыз кылат.

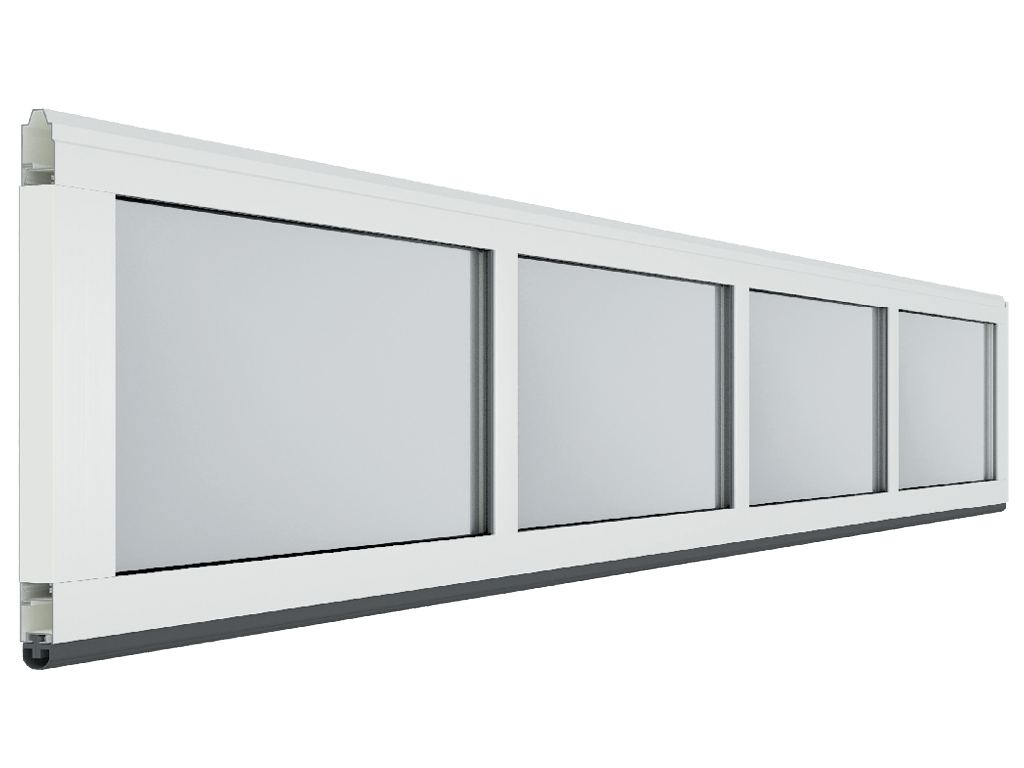

Панорамалык щиттин жаңы жыйноо системасы — бирдиктүү жогорку жана төмөнкү профилдер. Алар панорамалык панелдин жана полотнонун жогорку (төменкү) профилдеринин ордуна колдонулат.

Щитти көтөрүү үчүн жаңы тутка монтажда оңой, анткени фрезеровка талап кылынбайт жана өзүн-өзү бурамалар менен бекитилет.

Дизайн

Панелдердин дизайны

Тақтай

Горизонтал сызыкча

Кең борбордук сызыкча

Толкун

Горизонтал сызыкча (панелдин ички тарабында)

Беттин тиби

Таштан жасалган жыгач текстурасы (сырткы бет)

Штукатурка (ички бет)

Панорамалык панелдер

Т-профилдүү (термоүзгүлүк менен) панорамалык панел

Бир камералуу стеклопакеттүү панорамалык панел

Бир катмарлуу айнек менен панорамалык панел

Алюминий перфорацияланган барактын панорамалык панели

Комплектация

Негизги конфигурация

25 000 циклга эсептелген торсиондук механизм эшиктин конструкциясынын узак кызмат мөөнөтүн камсыздайт.

Пружинанын үзүлүшүнө каршы коргоочу түзүлүш валды блоктоп, авариялык кулашты токтотот.

Монтаждоо комплекттери, буюмдун паспорту жана монтаждоо боюнча нускамасы бар куту.

Эргономикалык тутка эшикти жеңил жана ыңгайлуу ачууга мүмкүндүк берет.

Кошумча жабдуулар

Механикалык кулпу эшиктин полотносун жабык абалда ичтен да, көчөдөн да тоскоол кылып бекитет.

100 000 циклга эсептелген торсиондук механизм.

Техникалык мүнөздөмөлөр

Өлчөм диаграммасы

Параметр

Показатель

Ачылуу бийиктиги, мм

2 000–6 000

Ачылуу туурасы, мм

2 000–6 100

Линтель, мм

150дөн баштап

Дубалдар, мм

120дан баштап

Клеткалардын тунук тешигинин бийиктиги, мм

370–720

Уячалардын таза ачылуу туурасы, мм

3 000дөн ашпайт

Дизайн

Вертикалдык багыттоочу
Бурчтук стойка
Цилиндрдик вал
Жиптин үзүлүшүнө каршы коргоочу түзүлүш
Барабан
П- түрүндөгү кронштейн
Балансирлөөчү пружиналык механизм (торсиондук пружина)
Бириктирүүчү муфта
Ички колдоочу кронштейн
Жогорку ролик кармагыч менен опора
Бокортол ролик кармагыч менен опора
Ички капкак
Жиптин үзүлүшүнө каршы коргоочу түзүлүш
Төмөнкү профиль
Панорамалык панель
Төмөнкү тыгыздоочу
Бокортол тыгыздоочу
Жогорку профиль
Жогорку тыгыздоочу
Орнотууга тешиктери бар бокортол капкак
Жарык өткөрүүчү соккуга туруктуу панель толтуруусу
Пружиналык амортизатор
Төшөккө орнотуу үчүн кронштейн

Стандарттуу дизайн чечимдери

Төмөн көтөрүлүү, барабан алдыңкы жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 230 мм ≥ 260 мм (шыпка орнотулуучу жетектөөчү механизм менен) ≥ 280 мм (эгерде H ≥ 3 700 мм болсо) ≥ 280 мм (вал жетеги менен, H < 3 700 мм болгон учурда)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 110
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 300
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	190 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз 235 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо 10 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен 70 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо

Төмөн көтөрүлүү, барабан алды жагында (RKTN).

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 160
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 54
Аb, мм Валдын жана барабан огунун бийиктиги	≥ A + 59
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 552
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 115
E, мм Горизонталдык багыттагычтардын узундугу	Н + 440
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	245 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз 300 ммге чейин — шыпка орнотулуучу жетектөөчү механизмсиз, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо 60 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен 125 ммге чейин — шыпка орнотулуучу жетектөөчү механизм менен, эгерде ылдыйкы панель сэндвич-панель болсо жана тешиктин туурасы 4 500 ммден жогору болсо

Төмөн көтөрүлүү, барабан артында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 150 мм ≥ 160 мм (шыпка орнотулуучу жетектөөчү механизм менен)
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	h > 170 мм болсо: H + 110 мм; 150 ≤ h ≤ 170 мм болсо: H + h - 60 мм
Аb, мм Валдын жана барабан огунун бийиктиги	h ≤ 170 мм болсо: H + 55 мм; 150 ≤ h ≤ 170 мм болсо: H + h - 47 мм
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 543
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 106
E, мм Горизонталдык багыттагычтардын узундугу	Н + 510
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнонун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 185
n, мм Ачык абалда тешиктин жабылышы	240 мм (жетектөөчү механизмсиз) 40...60 мм (шыпка орнотулуучу жетектөөчү механизм менен)

Стандарттык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	R381: ≥ 420; R305: ≥ 350
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	R381: H + 235; R305: H + 165
Аb, мм Валдын жана барабан огунун бийиктиги	A + 97
A1, мм Вертикалдык багыттоочунун бийиктиги	R381: A — 580; R305: A — 490
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 110
E, мм Горизонталдык багыттагычтардын узундугу	R381: H + 200; R305: H + 250
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
P, мм Шып жетегинин жайгашкан жеринин аянты	Н + 1 060
Q, мм Валдагы айдоо аянты	300

Стандарттык кыйшаюу менен көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	H + 250…985
Аb, мм Валдын жана барабан огунун бийиктиги	А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н - 300
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эми эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскыч менен)
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	Негизги параметр боюнча h – 330 мм
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	A + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Жогорку көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	1 330 ≤ HL ≤ h - 150
А, мм бурчтук мамычасынын бийиктиги	H + HL
Аb, мм Валдын жана барабан огунун бийиктиги	H + 400...600 + 280
A1, мм Вертикалдык багыттоочунун бийиктиги	А - 580
Горизонталдык жол көрсөткүчтүн бийиктиги A2, мм	А - 53
E, мм Горизонталдык багыттагычтардын узундугу	H - НL + 470...600
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	≥ 300
Q, мм Валдагы айдоо аянты	≥ 500

Кыйшаюу менен жогорку көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 660
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	≤ А + 86/97
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	120
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскычтар менен)
Q, мм Валдагы айдоо аянты	300

Кыйшаюу менен жогорку көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	≥ 1 600
B, мм тешиктин туурасы	B
HL, мм Горизонталдуу багыттагычтардын деңгээлинен тешикке чейинки аралык	≥ 1 330
А, мм бурчтук мамычасынын бийиктиги	H + HL + 15...749
Аb, мм Валдын жана барабан огунун бийиктиги	Ab > H + 680
A1, мм Вертикалдык багыттоочунун бийиктиги	Н + HL - 330...580
E, мм Горизонталдык багыттагычтардын узундугу	α° бурчка жараша болот (эшиктин иш аймагын имараттын ичине чектеген өлчөм)
Db, мм Буралма механизминин жумушчу аянты	Тешиктин өлчөмдөрүнө жана полотнолордун салмагына жараша болот
S, мм Минималдуу каптал мейкиндиги	300 min
α° Багыттоочулардын горизонталдыкка эңкейиш бурчу	5...65 (5° баскычтар менен)
Q, мм Валдагы айдоо аянты	≥ 650

Вертикалдык көтөрүлүү.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> Н + 500
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	A + 166
S, мм Минималдуу каптал мейкиндиги	120
Q, мм Валдагы айдоо аянты	300

Вертикалдык көтөрүлүү, барабан төмөн жагында.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Ачуунун бийиктиги	H
h, мм Линтендин бийиктиги	> H + 120
B, мм тешиктин туурасы	B
А, мм бурчтук мамычасынын бийиктиги	2H + 120
Аb, мм Валдын жана барабан огунун бийиктиги	H + 680
S, мм Минималдуу каптал мейкиндиги	500 min
Q, мм Валдагы айдоо аянты	≥ 650

Техникалык мүнөздөмөлөр

Параметр	Значение	Примечание
Сопротивление теплопередаче полотна, м² · °С/Вт, класс (ГОСТ 31174)	0,4 (В)	Так мааниси эшиктин өлчөмүнө жараша болот
Ишенимдүүлүк, ачуу/жабуу циклдеринин минималдуу саны	Эшиктин ишенимдүүлүгү — 120 000 цикл, торсиондук механизмдин ишенимдүүлүгү — 25 000 цикл (негизги параметр боюнча)
Дарбаза капкагынын салмагы, кг/м²	14,5	Так мааниси эшиктин конструкциясында колдонулган панелдердин типоөлчөмүнө жараша болот
Усилие ручного открывания и закрывания, Н, не более	260

Продукциянын иштөө шарттары

2. Эшиктерди кол менен ачып-жаап берүү жөн гана тутка аркылуу жүргүзүлөт.

3. Эшиктерди кол менен ачып-жаап жатканда күчтү ашыкча колдонбоңуз. Тез жана кескин кыймылдарга тыюу салынат.

4. Эшиктер иштеп жаткан учурда адамдар менен жаныбарлардын эшиктин иш аймагында болбошуна көз салып туруңуз.

5. Кескин тыюу салынат: иштеп жаткан полотнолордун астынан өтүү, себеби бул жаракат алууга алып келиши мүмкүн.

6. Эшиктерге сокку урбоңуз жана алардын эркин кыймылына тоскоолдук жаратууга жол бербеңиз.

Пакет

Упаковка в картон	Характеристики упаковки
Описание	Багыттоочу система менен секциялык эшиктин полотносунун комплекттери каты картон жана пенопласттан турган катуу аралаш пакетте стретч пленка менен бекитилет; монтаждоо комплекттери гофр картон кутуга салынат жана таңгактоо пленкасы менен тыгыздалат; бардык пакеттерде заказдын маалыматын камтыган маалыматтык чаптамалар жана компаниянын фирмалык логотиби бар
Состав	Беш катмарлуу картон, пенопласт, стретч-пленка, скотч
Ширина, мм	500дөн 800гө чейин
Высота, мм	200дөн 800гө чейин
Длина, мм	2 100дөн 6 200гө чейин
Вес брутто, кг	1 000 чейин
Количество в упаковке, шт.	Полотно пакетинде — 3төн 13кө чейин панелдер; багыттоочу пакетинде — 1 багыттоо системасы; монтаж комплекттери пакетинде — комплект камтылган куту (бир нече болушу мүмкүн); кошумча таңгактоолор да болушу мүмкүн (чек аралоо, дельта-профилдер ж.б.).

Кошумча сүрөттөмө

Орнотуу

Орнотуу ыкмалары

Сырткы монтаж: багыттоочу система тешиктин ички тарабындагы каптал дубалдарга жана притолокого орнотулат.

Курулуш аянтын даярдоо

Зарыл болгон өлчөмдөрдү алуу үчүн жөнөкөй рулетка жана курулуш деңгээлеги (уровень) жетиштүү. Бардык өлчөөлөр имараттын ичинен жүргүзүлөт. Ар бир өлчөмдү жок дегенде үч чекиттен (эки четинен жана борборунан) алуу талап кылынат.
H — тешиктин бийиктиги (полдон тешиктин үстүнкү чегине чейинки аралык).
B — тешиктин туурасы (сол чегинен оң чегине чейинки аралык).
h — притолока (тешиктин үстүнөн шыпка чейинки аралык), 150 ммден баштап.
b1 / b2 — сол / оң каптал аралык (тешиктин тиешелүү четинен тоскоолдукка чейинки аралык), 120 ммден баштап.
L — жайдын тереңдиги.
H жана B өлчөнгөндө — эң чоң мааниси эсепке алынат..
h, b1, b2 жана L өлчөнгөндө — эң кичине мааниси эсепке алынат.
Полдун деңгээлинин айырмасы тешиктин толук туурасы боюнча 10 ммден ашпашы керек. Монтаждык беттин (каптал дубалдар менен притолоканын) тегиздигин камсыз кылуу зарыл. Багыттоочу системаны орнотуу үчүн негиз (таянуучу бет) монолиттүү жана бышык болушу керек. Эгер мындай негиз жок болсо, кошумча окантовка жүргүзүлүшү же тешик металл конструкциялары менен калыптандырылышы керек.

Кепилдик милдеттенмелери

Документация

Нускамалар

Инструкция боюнча ISD секциялык эшиктерин орнотуу

PDF

Стандарттык жана жогорку көтөрүү түрлөрү менен ISD секциялык эшиктерин орнотуу боюнча инструкция

PDF

Паспорттор жана сертификаттар

«ISD02» панорамалуу остекдениеси бар өнөр жайлык секциялык эшиктер паспорту

PDF

«Имараттар жана курулуштар үчүн эшиктер» тастыктоо сертификаты

PDF

«Сэндвич-панелдер» тастыктоо сертификаты

PDF

«Эшиктер үчүн комплекттик буюмдар» тастыктоо сертификаты

PDF

«Металл секциялык эшиктер» тастыктоо сертификаты (Беларусь)

PDF

Эксперттик корутундусу, СанПиН талаптарына шайкештиги

PDF

Чиймелер

ISD02, төмөн көтөрүү, эсептелген багыттоочулар

PDF

DWG

ISD02, төмөн көтөрүү, эсептелген багыттоочулар, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, эсептелген багыттоочулар, проем түзүү

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, RKTN багыттоо комплекттери, проем түзүү

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан, проем чек арасы

PDF

DWG

ISD02, төмөн көтөрүү, арткы барабан, проем түзүү

PDF

DWG

ISD02, стандарт көтөрүү

PDF

DWG

ISD02, стандарт көтөрүү, проем чек арасы

PDF

DWG

ISD02, стандарт көтөрүү, проем түзүү

PDF

DWG

ISD02, стандарт ийилүү көтөрүү

PDF

DWG

ISD02, стандарт ийилүү көтөрүү, проем чек арасы

PDF

DWG

ISD02, стандарт ийилүү көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү

PDF

DWG

ISD02, жогорку көтөрүү, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, багыттоочулардын кош ийилүүсү, проем түзүү

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, жогорку көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, проем чек арасы

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, проем түзүү

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, жогорку ийилүү көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

ISD02, тик көтөрүү

PDF

DWG

ISD02, тик көтөрүү, проем чек арасы

PDF

DWG

ISD02, тик көтөрүү, проем түзүү

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал, проем чек арасы

PDF

DWG

ISD02, тик көтөрүү, төмөнкү вал, проем түзүү

PDF

DWG

Буйрутма бериңиз

Кайра чалуу

ISD02 торсиондук механизми бар алюминий панорамалык секциялык өнөр жай эшиктери
