Өрткө чыдамдуу сүрүлүүчү эшиктер, өрткө туруштук берүү мөөнөтү EI60, EI90

Сүрүлүүчү өрткө чыдамдуу эшиктерди орнотуу — чоң ачык жерлерди жабуу үчүн эң оптималдуу ыкма. Эшиктердин өрткө туруштук берүү жөндөмдүүлүгү минералдык жүндөн жасалган толтуруучу панелдердин конструкциясында колдонулушу менен камсыздалат. Эшиктин полотносуна жана ачык жерге атайын профилдер жана температура жогорулаганда көлөмү өсүп, ачык жерди герметикалайт турган термо кеңейүүчү тасма орнотулат. Бул эшиктер өндүрүштүк жана кампалык жайларда, авто токтотуучу жайларда, турак-жай жана соода комплексинде кеңири колдонулат.
Зона применения:
Өндүрүш объекттери
Индустриалдык парктар, завод-фабрикалар, энергетикалык жана мунай-газ объекттери, электр станциялары, машина куруу ишканалары, өндүрүштүк комплекстер, жыгач иштетүүчү цехтер, механикалык цехтер, тамак-аш өндүрүшү цехтери.
Логистикалык борборлор
Таратуу борборлору, транспорт-логистикалык борборлор, индустриалдык жана логистикалык парктар, технопарктар.
Амбарлар
Амбар комплекстери жана жайлар, китеп сактоочу жайлар, музей фонддорун сактоочу жайлар, архивдер.
Технологиялык жайлар
Котельдиктер, насостук станциялар, лабораториялык жайлар, ремонттук цехтер, мастерскаялар.
Агроөнөр жай ишканалары
Агроөнөр жай комплекстери, мал чарбасы жана балык кайра иштетүү комплексилери, канаттуулар фабрикалары, мал азыгын сактоочу жайлар, дан сактоочу жайлар, жер семирткичтерди, пестициддерди жана агрохимиялык каражаттарды сактоочу амбарлар.
Транспорт инфраструктурасынын объектилери
Транспорттук жана ремонттук деполор, аэропорттор, тик учак аянтчалары, темир жол вокзалдары, автобус вокзалдары, автоунаа токтоочу жайлар, гараждар, автоунаа ремонт мастерскаялары.
Жарандык багыттагы имараттар
Турмуштук комплекстер, паркингдер, көргөзмө жана соода комплексилери.
Социалдык объектилер
Театрлар, мектептер, кинотеатрлар, концерт залдары, музейлер, китепканалар, цирктер, спорт комплекстери, стадиондор, муз сарайлары, дене тарбия жана саламаттыкты чыңдоо комплексилери.
Артыкчылыктар
Жогорку сапаттагы өндүрүш жана оптималдуу сервис тейлөө
Өндүрүштүн толук циклин контролдоо эшиктердин кепилденген сапатын камсыз кылат, ал эми оңдоо комплекттеринин ыкчам жеткирилиши сервис тейлөөнүн мөөнөттөрүн кыскартат.
Өрт коопсуздугуна жогорку талап коюлган имараттарды ишенимдүү коргоо
Сертификаттар өрт коопсуздугу талаптарына, продукциянын ишенимдүүлүгү жана коопсуздугуна жооп берүүчүлүгүн тастыктайт.
Ири ачык проемдорду жабуу мүмкүнчүлүгү
Сүрүлүүчү (откатные) өрткө каршы эшиктер ири проемдорду жаап, өрт очогун натыйжалуу локализациялоого мүмкүндүк берет.
Конструктивдүү чечимдердин жана автоматташтыруу системаларынын кеңири тандоосу
Кириштирилүүчү элементтердин, кошумча комплектациялардын жана автоматташтыруу варианттарынын кеңири тандоосу бул эшиктерди ар түрдүү техникалык жана архитектуралык талаптарга ылайыкташтырууга шарт түзөт.
Атаандаштыкка жөндөмдүү баа
Бардык конструкциялык элементтерди заманбап технологиялык жабдууларда толук өндүрүш цикли менен чыгаруу аркылуу чыгымдарды минималдаштыруу.
Өндүрүштүн минималдуу мөөнөттөрү
Өрткө каршы эшиктердин бардык комплекттери Москвадагы концерндун өз заводу тарабынан чыгарылат, бул өндүрүштүн оптималдуу мөөнөттөрүн камсыздайт.
Ыкчам баа эсептөө
Биз кардардын жеке өлчөмдөрү боюнча жасалган продукциянын ыкчам алдын ала баасын сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистика Евразия Экономикалык Биримдигинин өлкөлөрүнө продукцияны минималдуу мөөнөттө жеткирүүгө мүмкүнчүлүк берет.
ISO 9001 сертификаты
DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу сапатты башкаруу сертификатташуу процессинен өтөт.
Жогорку сапаттагы өндүрүш жана оптималдуу сервис тейлөө
Өндүрүштүн толук циклин контролдоо эшиктердин кепилденген сапатын камсыз кылат, ал эми оңдоо комплекттеринин ыкчам жеткирилиши сервис тейлөөнүн мөөнөттөрүн кыскартат.
Өрт коопсуздугуна жогорку талап коюлган имараттарды ишенимдүү коргоо
Сертификаттар өрт коопсуздугу талаптарына, продукциянын ишенимдүүлүгү жана коопсуздугуна жооп берүүчүлүгүн тастыктайт.
Ири ачык проемдорду жабуу мүмкүнчүлүгү
Сүрүлүүчү (откатные) өрткө каршы эшиктер ири проемдорду жаап, өрт очогун натыйжалуу локализациялоого мүмкүндүк берет.
Конструктивдүү чечимдердин жана автоматташтыруу системаларынын кеңири тандоосу
Кириштирилүүчү элементтердин, кошумча комплектациялардын жана автоматташтыруу варианттарынын кеңири тандоосу бул эшиктерди ар түрдүү техникалык жана архитектуралык талаптарга ылайыкташтырууга шарт түзөт.
Атаандаштыкка жөндөмдүү баа
Бардык конструкциялык элементтерди заманбап технологиялык жабдууларда толук өндүрүш цикли менен чыгаруу аркылуу чыгымдарды минималдаштыруу.
Өндүрүштүн минималдуу мөөнөттөрү
Өрткө каршы эшиктердин бардык комплекттери Москвадагы концерндун өз заводу тарабынан чыгарылат, бул өндүрүштүн оптималдуу мөөнөттөрүн камсыздайт.
Ыкчам баа эсептөө
Биз кардардын жеке өлчөмдөрү боюнча жасалган продукциянын ыкчам алдын ала баасын сунуштайбыз.
ЕАЭБ өлкөлөрүнө жеткирүү
Кеңири дилердик тармак жана өнүккөн логистика Евразия Экономикалык Биримдигинин өлкөлөрүнө продукцияны минималдуу мөөнөттө жеткирүүгө мүмкүнчүлүк берет.
ISO 9001 сертификаты
DoorHan концернинин бардык заводдору жыл сайын ыктыярдуу сапатты башкаруу сертификатташуу процессинен өтөт.
Дизайн
Сэндвич-панелдин бетинин түрү
Түсү
Стукко
Стукко
RAL 7004 (боз, стандарттуу)
RAL 7004 (боз, стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бургундия)
RAL 3005 (бургундия)
RAL 9006 (күмүш)
RAL 9006 (күмүш)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
Комплектация
Базовая комплектация
Дополнительная комплектация

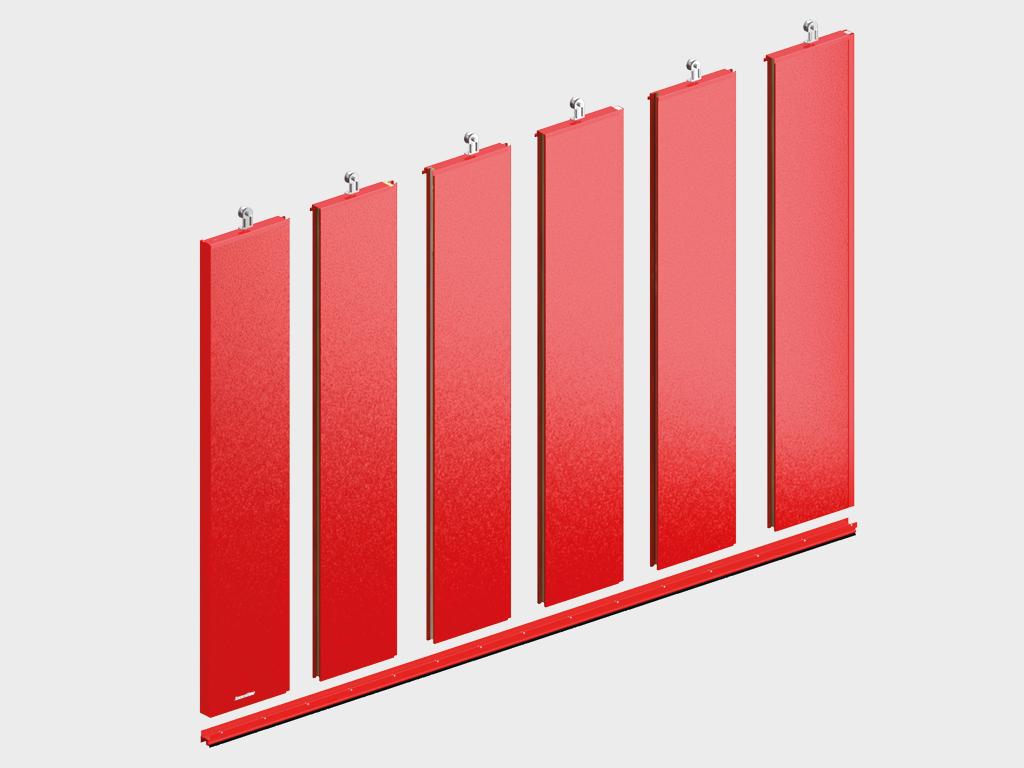

Дарбазанын канаты 80 мм калыңдыктагы жогорку тыгыздыктагы минералдык жүн толтурулган болот сэндвич-панелдерден жасалган.

Дарбазанын канаты 80 мм калыңдыктагы жогорку тыгыздыктагы минералдык жүн толтурулган болот сэндвич-панелдерден жасалган.

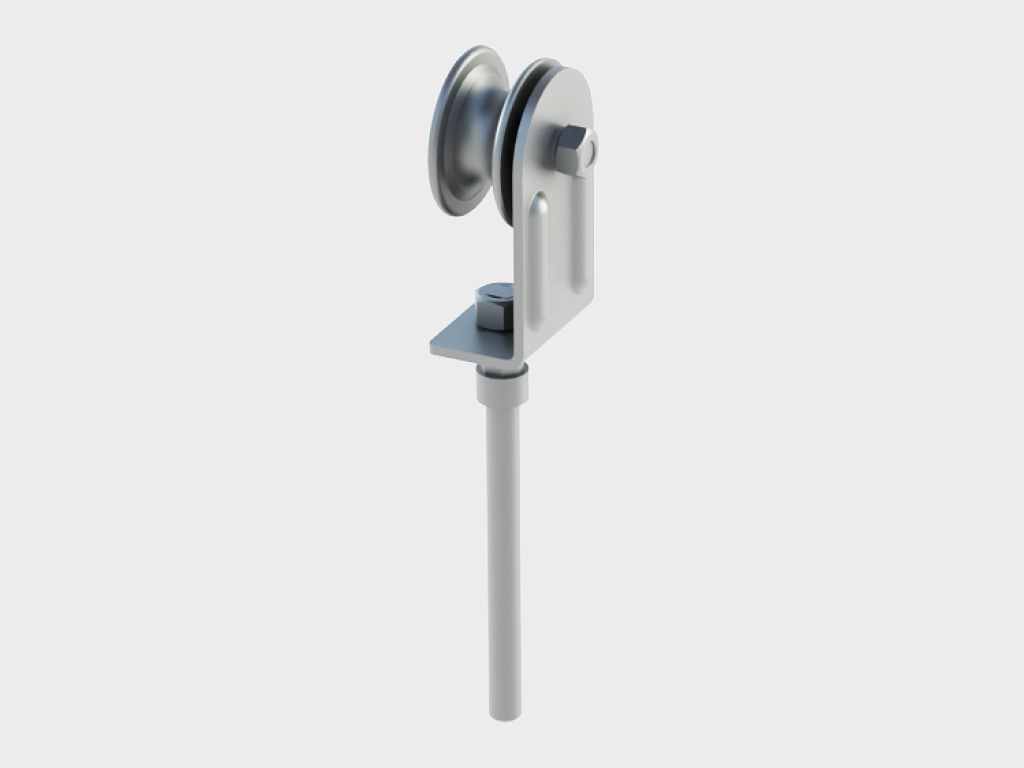

Роликтик таянгыч.

Роликтик таянгыч.

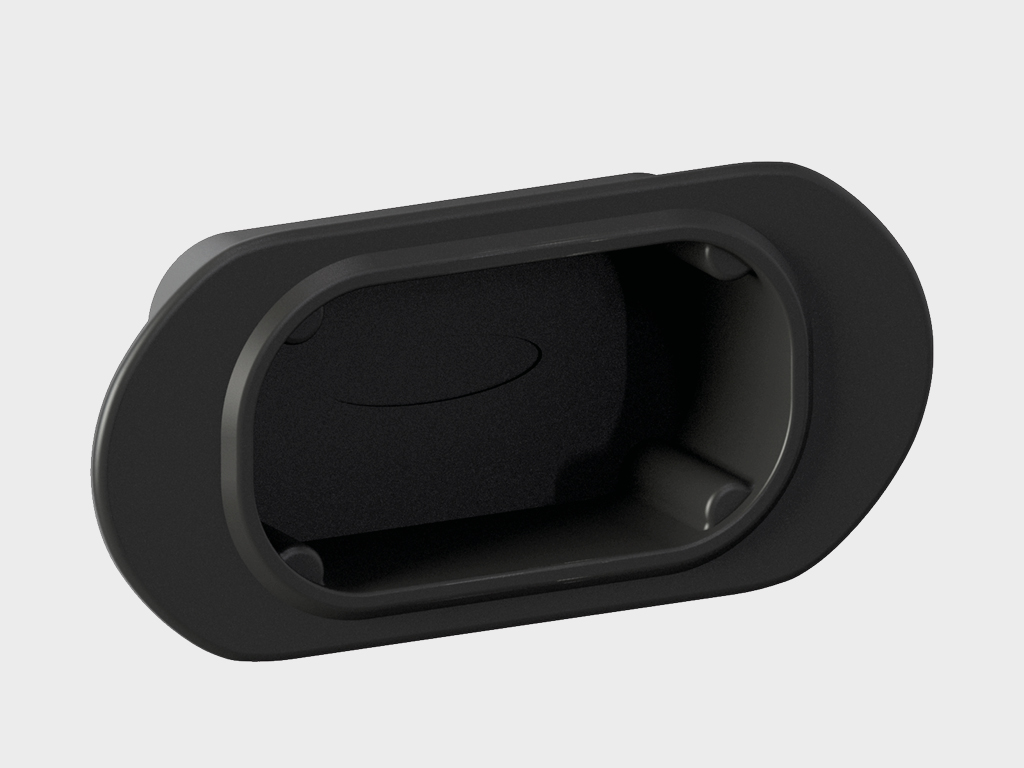

Тутка (дарбазанын ички тарабына орнотулат).

Тутка (дарбазанын ички тарабына орнотулат).

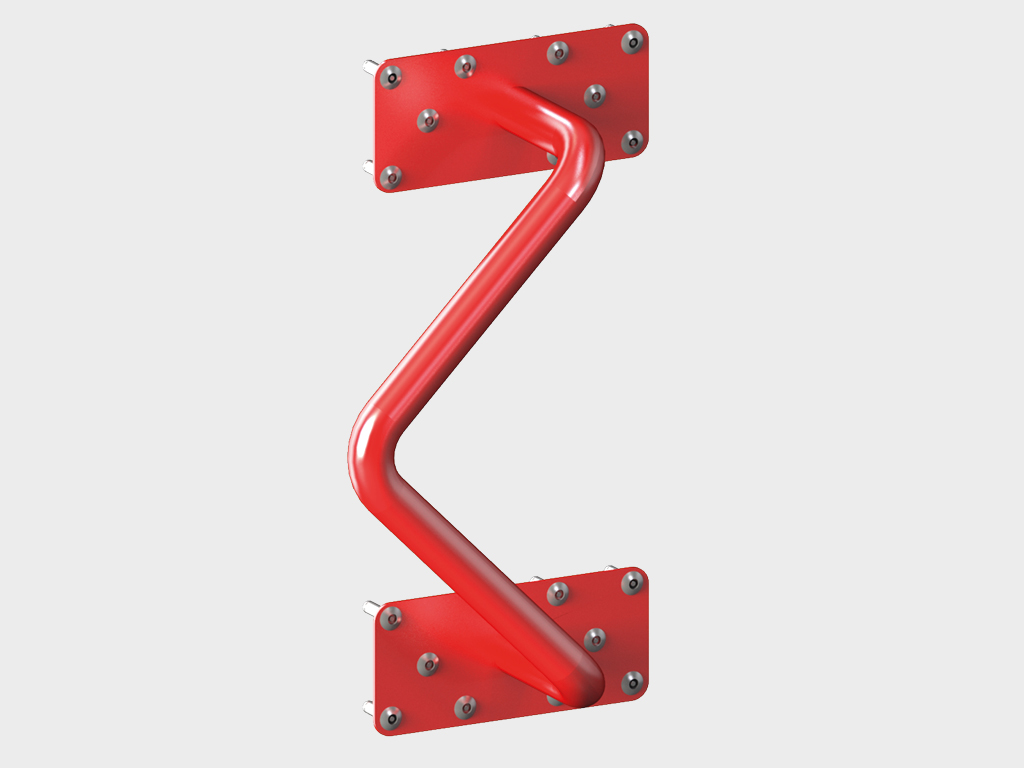

Тутка (сырт жагына, дарбаза орнотулган тарапка орнотулат).

Тутка (сырт жагына, дарбаза орнотулган тарапка орнотулат).

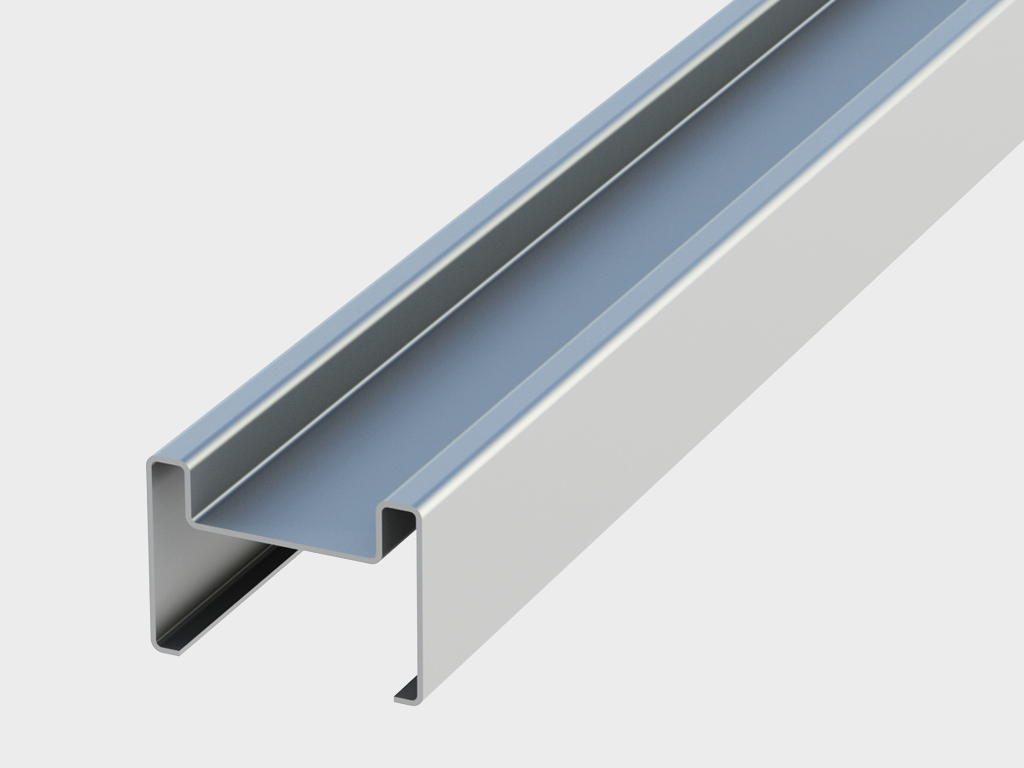

Туташтыргыч мамыча (бир канаттуу дарбазалар үчүн).

Туташтыргыч мамыча (бир канаттуу дарбазалар үчүн).

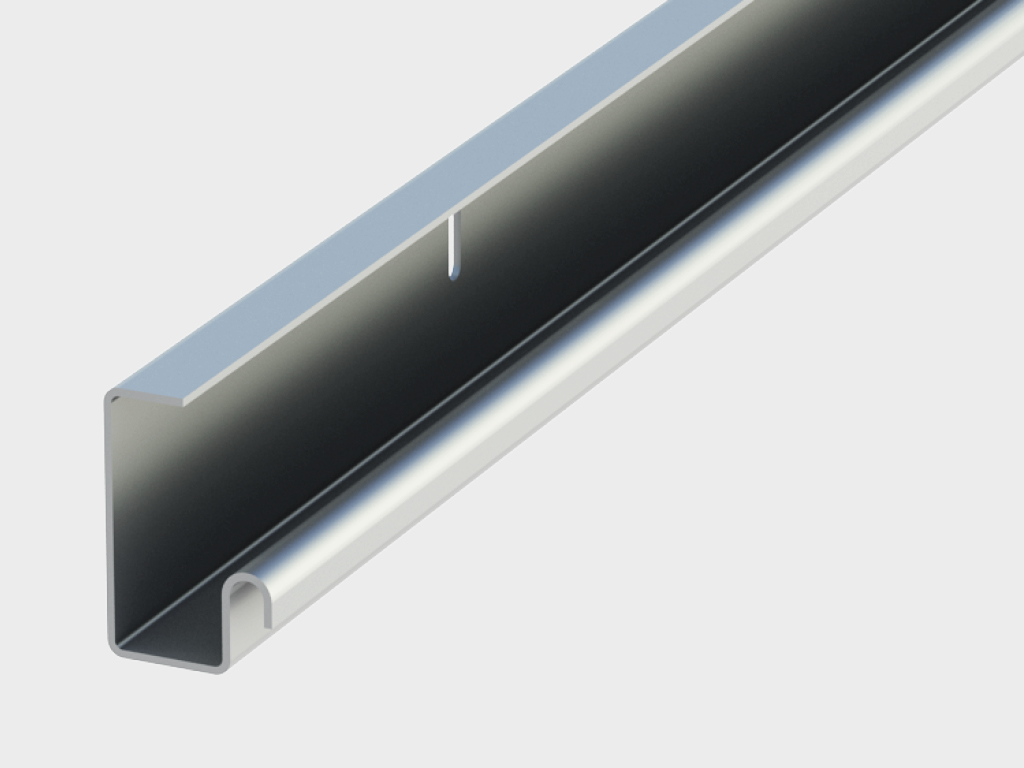

Балка.

Балка.

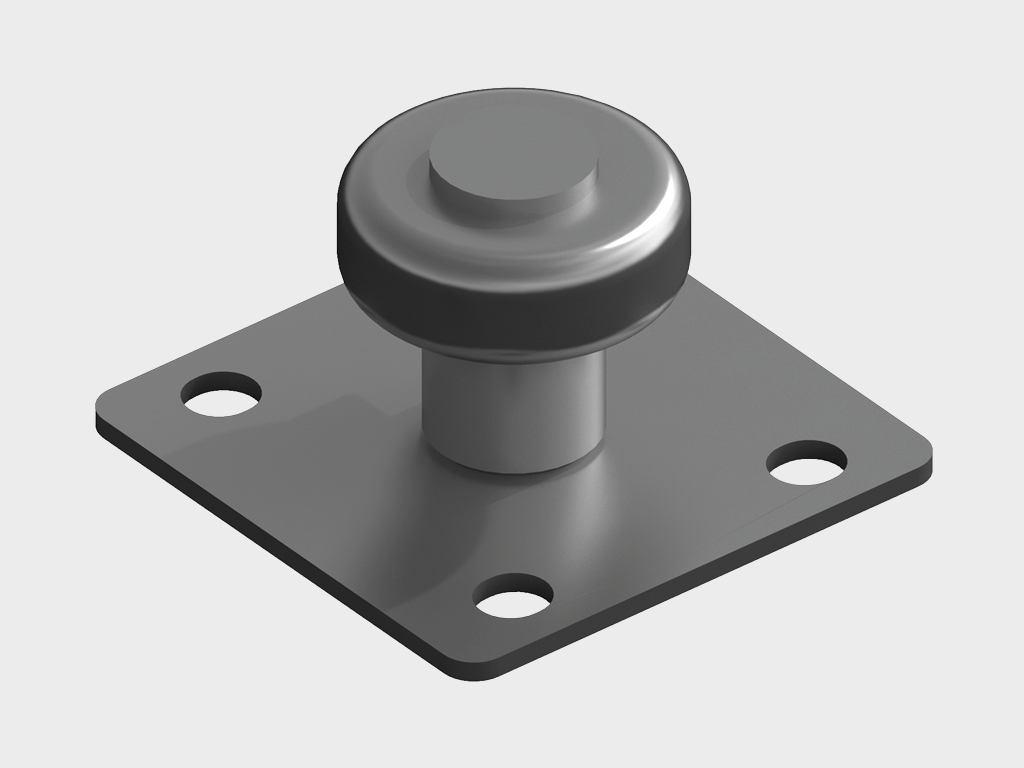

Астыңкы багыттоочу ролик.

Астыңкы багыттоочу ролик.

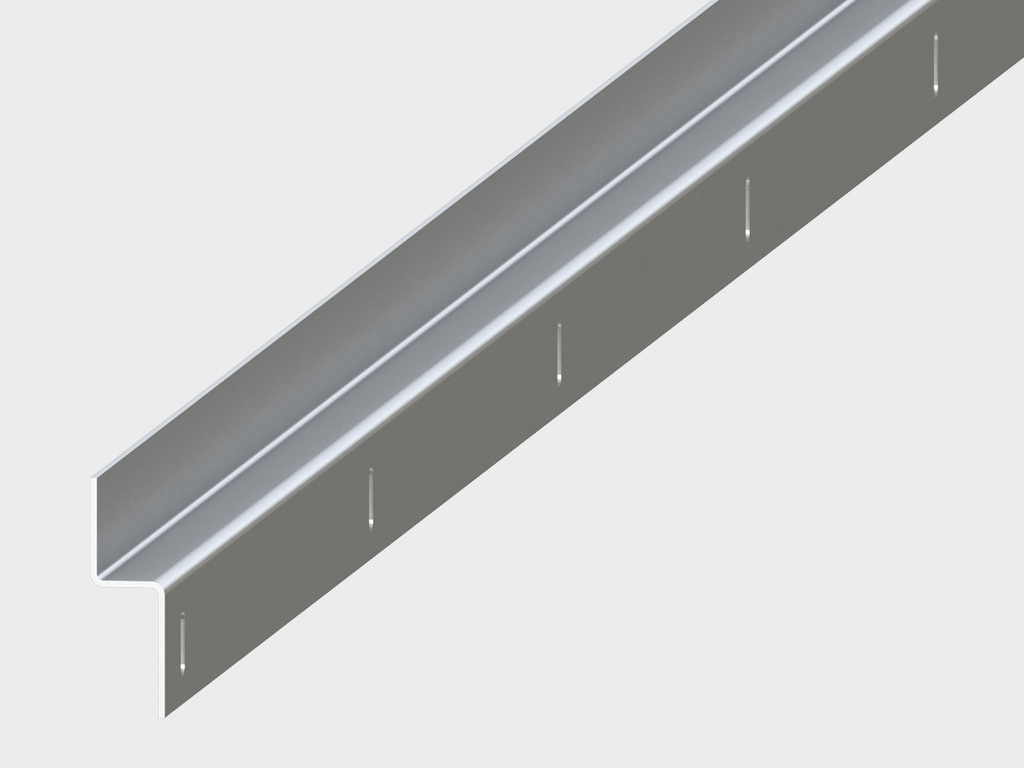

Түтүн коргоочу профиль.

Түтүн коргоочу профиль.

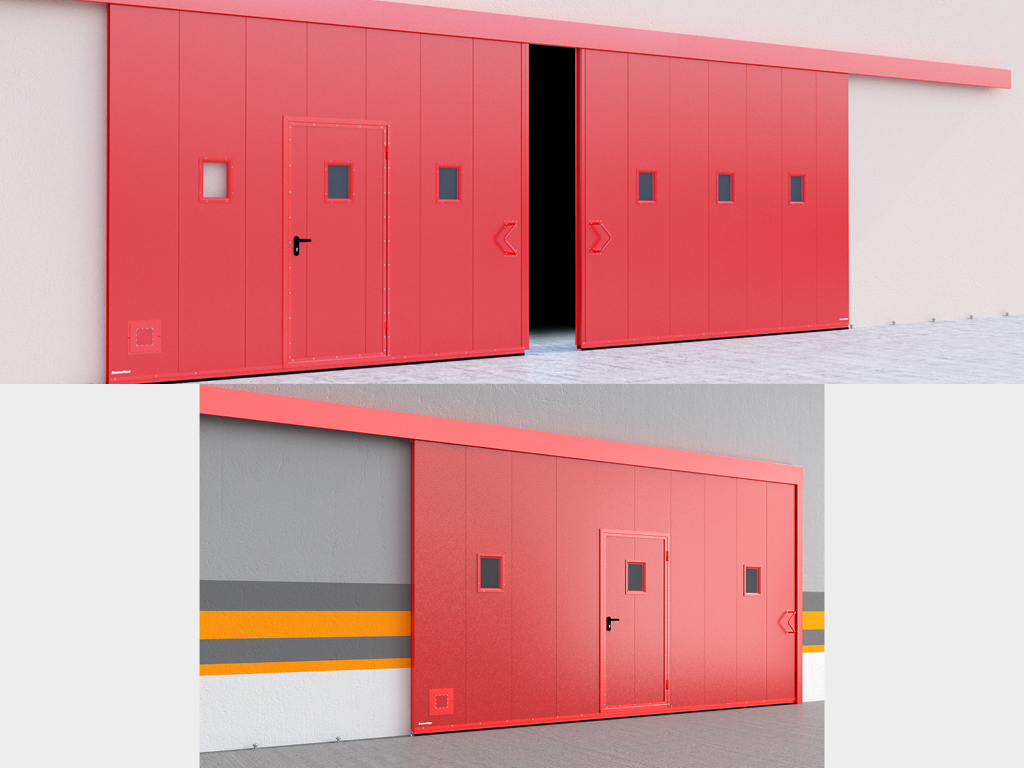

Имаратка кирүү үчүн дарбазаны ачпай эле мүмкүнчүлүк берүүчү кирме эшик орнотулат жана ал эвакуациялык чыгуучу жол катары да кызмат кыла алат. <br> Дарбазанын канатына орнотулган өрт коопсуздук терезеси (өлчөмү 400 × 300 мм) эксплуатациянын ыңгайлуулугун жогорулатат, дарбазанын артындагы мейкиндикти көзөмөлдөөгө мүмкүнчүлүк берет. Терезе от чыккандан кийин жалынды тышка чыгарбай, күчтүү металл рамкасы аркасында жогорку механикалык жүктөмдөргө туруштук берип, температуранын чоң айырмалары менен интенсивдүү ысытылганда деформацияга учурабайт. <br> Өрт өчүрүү үчүн дарбазаны ачпастан колдонулуучу өрт коопсуздук люгу (өлчөмү 200 × 200 мм).

Имаратка кирүү үчүн дарбазаны ачпай эле мүмкүнчүлүк берүүчү кирме эшик орнотулат жана ал эвакуациялык чыгуучу жол катары да кызмат кыла алат.
Дарбазанын канатына орнотулган өрт коопсуздук терезеси (өлчөмү 400 × 300 мм) эксплуатациянын ыңгайлуулугун жогорулатат, дарбазанын артындагы мейкиндикти көзөмөлдөөгө мүмкүнчүлүк берет. Терезе от чыккандан кийин жалынды тышка чыгарбай, күчтүү металл рамкасы аркасында жогорку механикалык жүктөмдөргө туруштук берип, температуранын чоң айырмалары менен интенсивдүү ысытылганда деформацияга учурабайт.
Өрт өчүрүү үчүн дарбазаны ачпастан колдонулуучу өрт коопсуздук люгу (өлчөмү 200 × 200 мм).

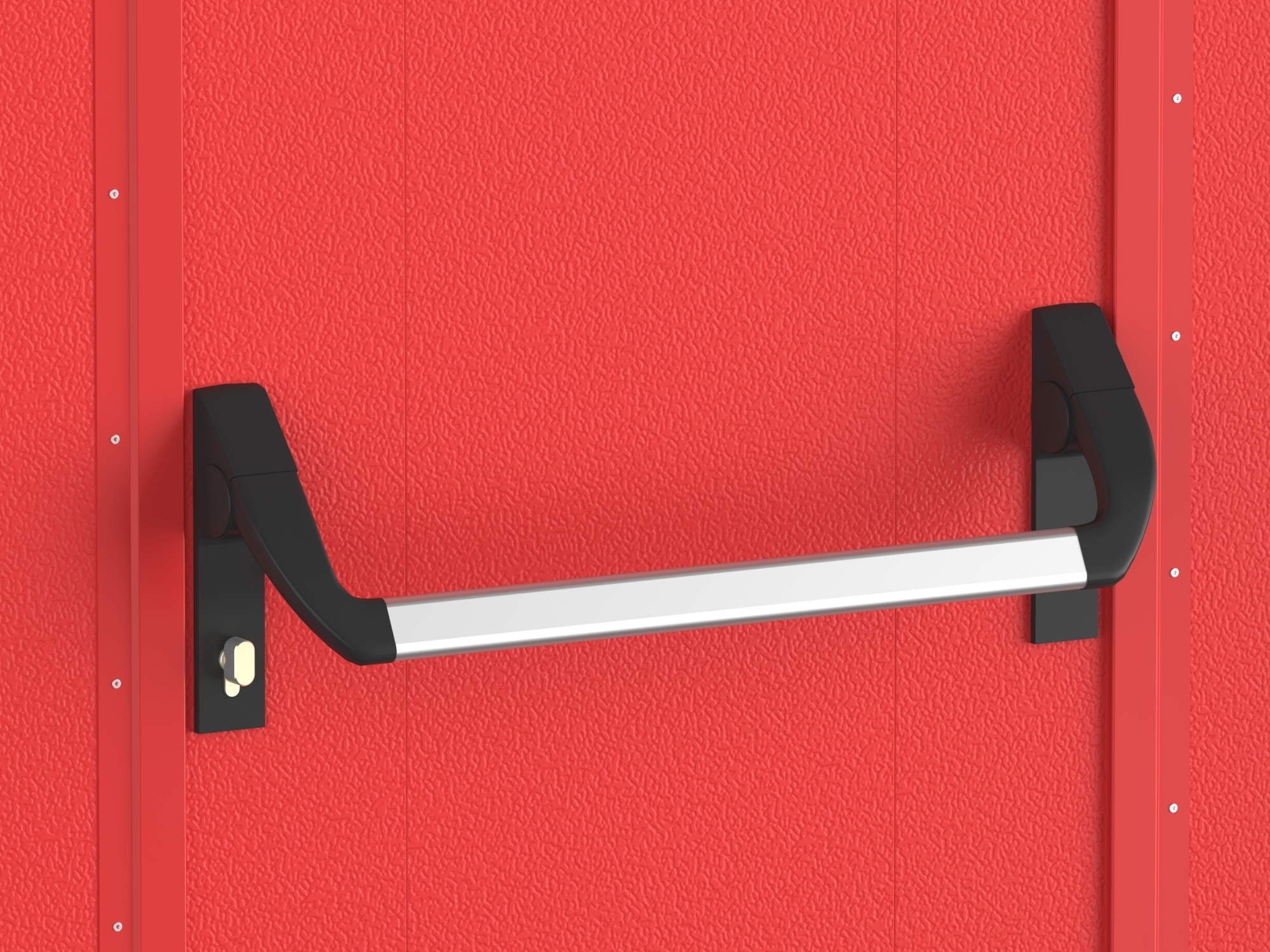

«Антипаника» өрт коопсуздук кулпусу менен жабдылган тутка эвакуация учурунда имаратты ылдам таштап чыгууга мүмкүнчүлүк берет.

«Антипаника» өрт коопсуздук кулпусу менен жабдылган тутка эвакуация учурунда имаратты ылдам таштап чыгууга мүмкүнчүлүк берет.

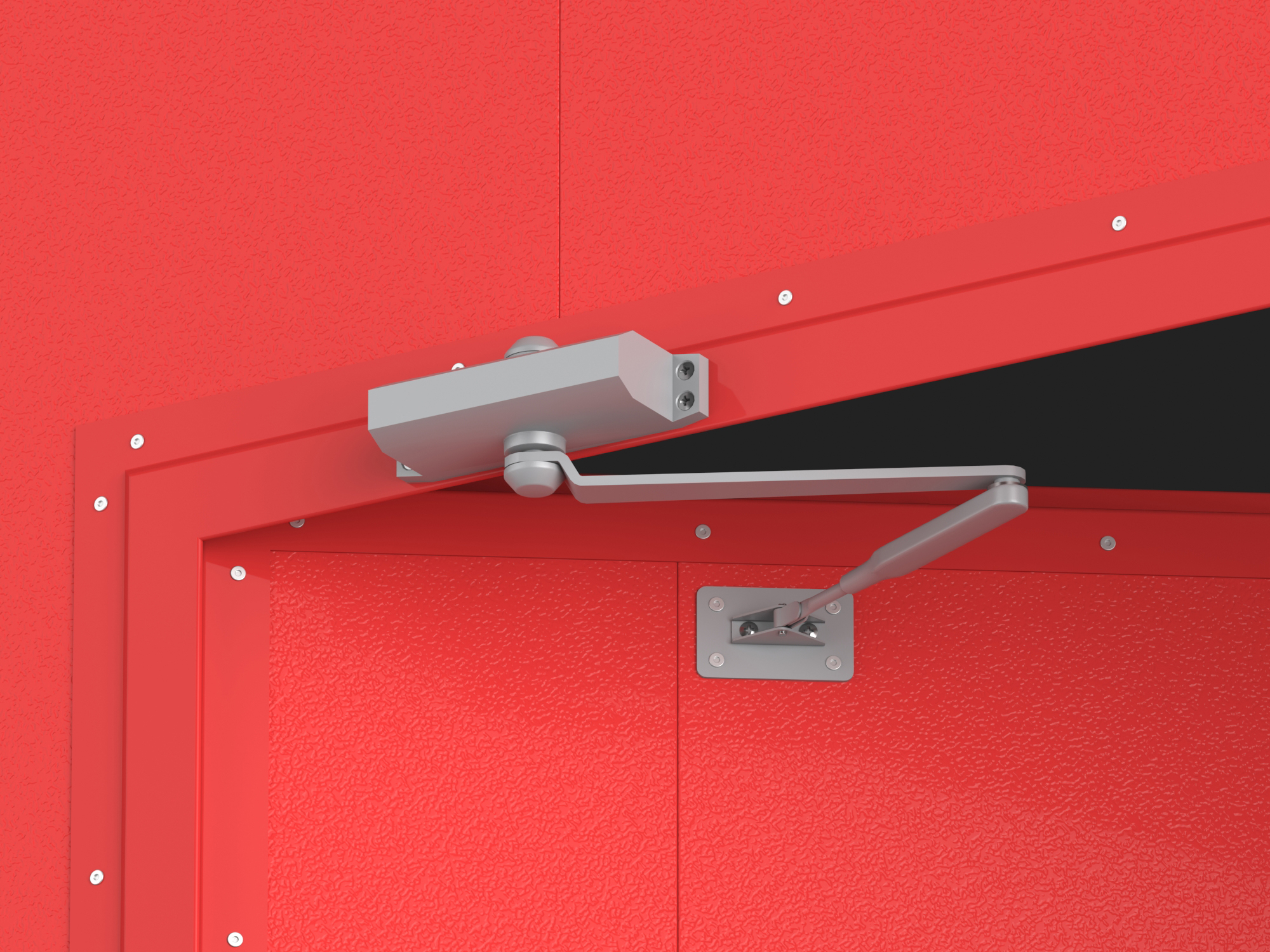

Өрт чыкканда эшиктин өз алдынча жабылышын камсыздоочу түзүлүш катары калиткага орнотулуучу доводчик кошумча жабдуу катары сунушталат.

Өрт чыкканда эшиктин өз алдынча жабылышын камсыздоочу түзүлүш катары калиткага орнотулуучу доводчик кошумча жабдуу катары сунушталат.

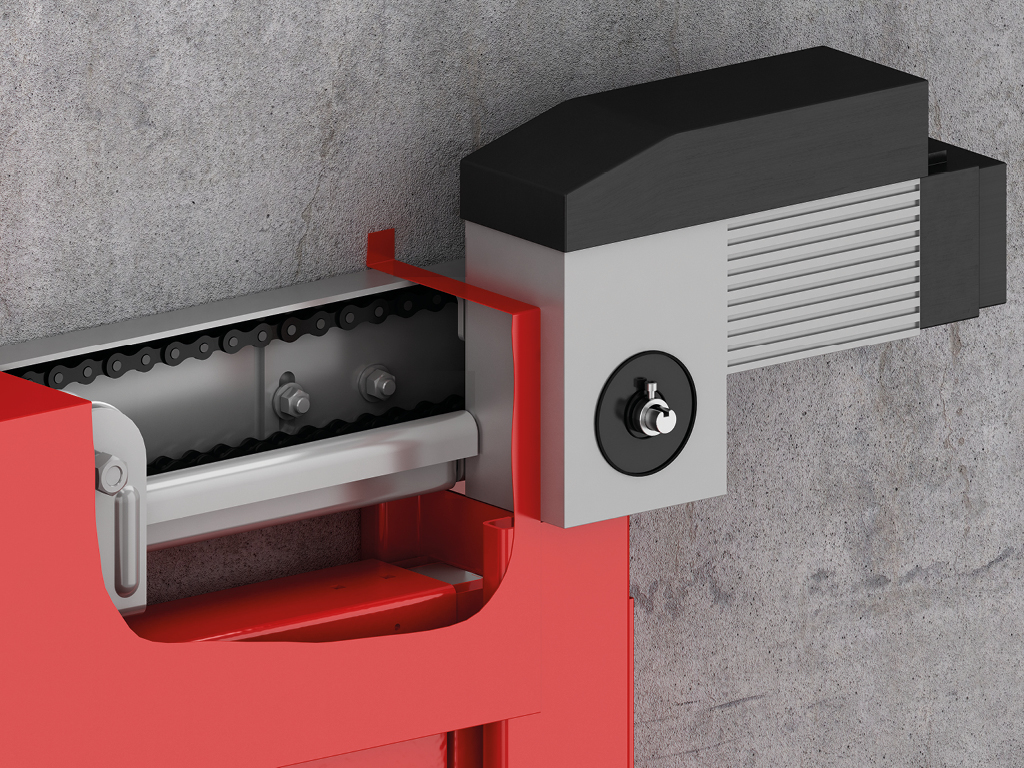

Навалдык кыймылдаткычты орнотуу дарбазаны ачууну жеңилдетет жана калиткага төмөнкү босогодо мүмкүнчүлүк берет.

Навалдык кыймылдаткычты орнотуу дарбазаны ачууну жеңилдетет жана калиткага төмөнкү босогодо мүмкүнчүлүк берет.

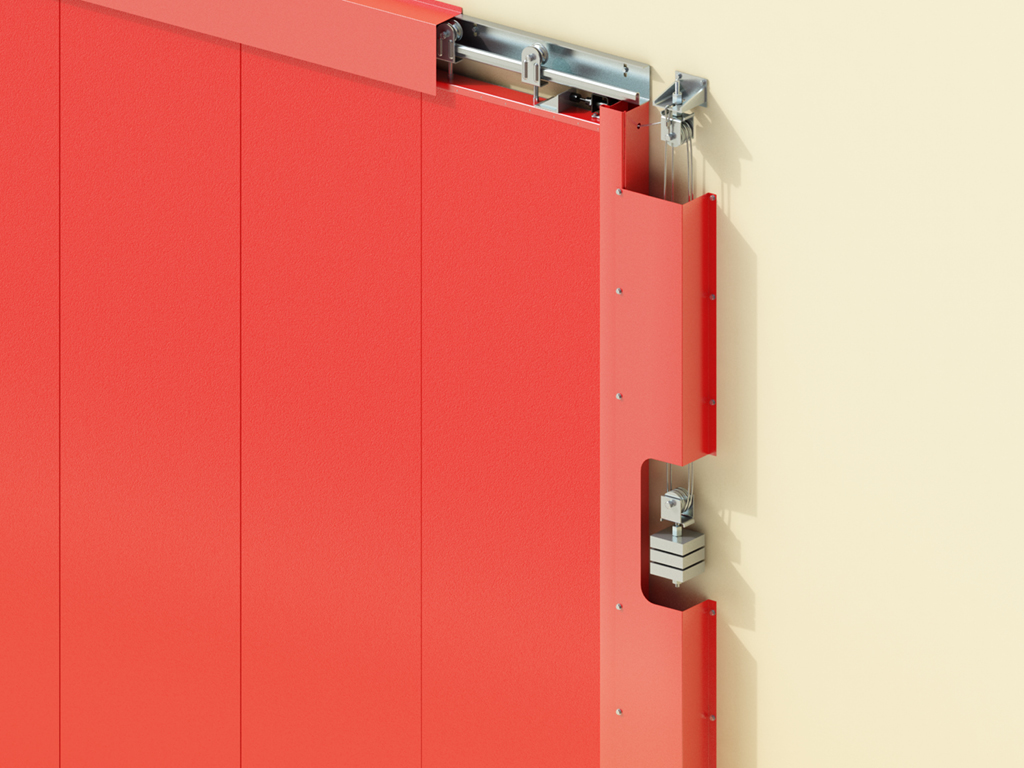

Каршы салмакты орнотуу өзгөчө кырдаалдарда кыймылдаткычты колдонбостон дарбазанын ишенимдүү жабылышын камсыз кылат.

Каршы салмакты орнотуу өзгөчө кырдаалдарда кыймылдаткычты колдонбостон дарбазанын ишенимдүү жабылышын камсыз кылат.

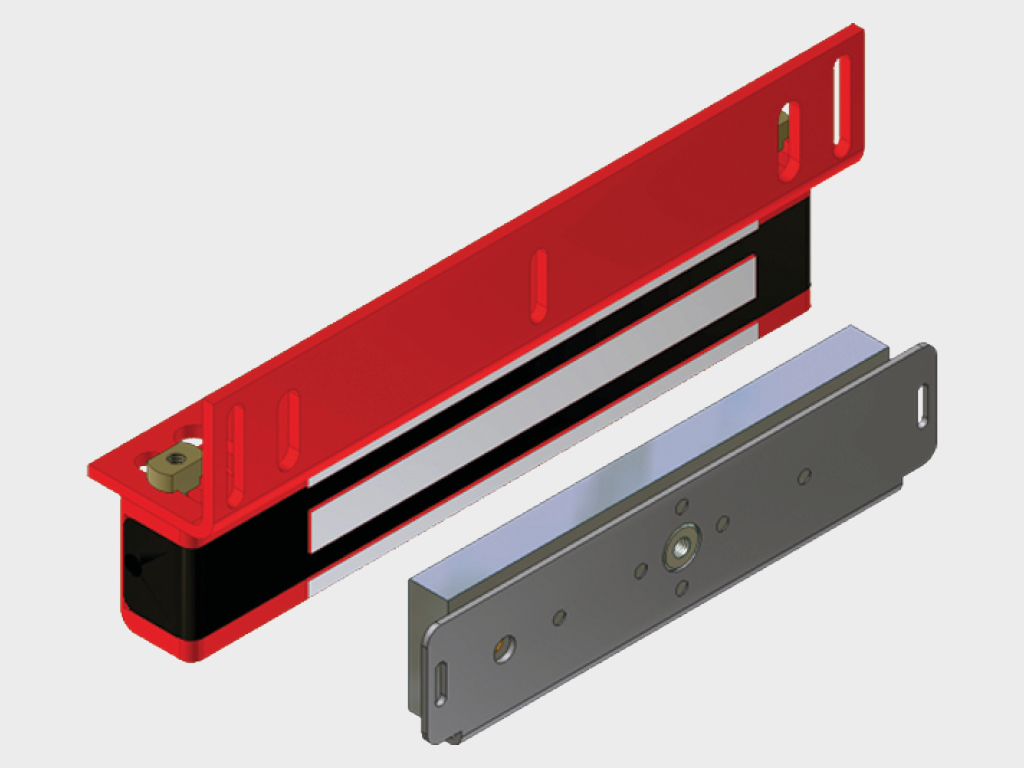

Электромагнит.

Электромагнит.

Откаттуу өрт коопсуздук дарбазаларын DoorHan брендинин откаттуу дарбазалар үчүн арналган электр кыймылдаткычтары менен автоматташтыруу мүмкүнчүлүгү бар (караңыз: «Дарбаза автоматикасы» бөлүмү).

Откаттуу өрт коопсуздук дарбазаларын DoorHan брендинин откаттуу дарбазалар үчүн арналган электр кыймылдаткычтары менен автоматташтыруу мүмкүнчүлүгү бар (караңыз: «Дарбаза автоматикасы» бөлүмү).

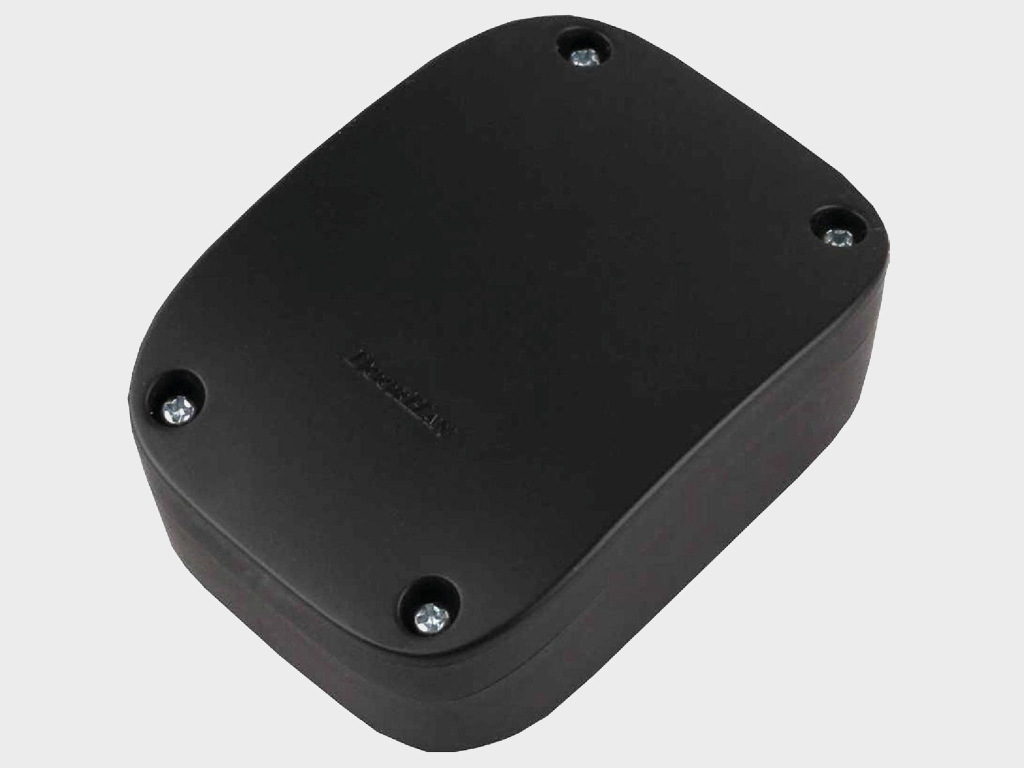

433 МГц жыштыкта иштеген эки каналдуу тышкы кабылдагыч (DHRE-2).

433 МГц жыштыкта иштеген эки каналдуу тышкы кабылдагыч (DHRE-2).

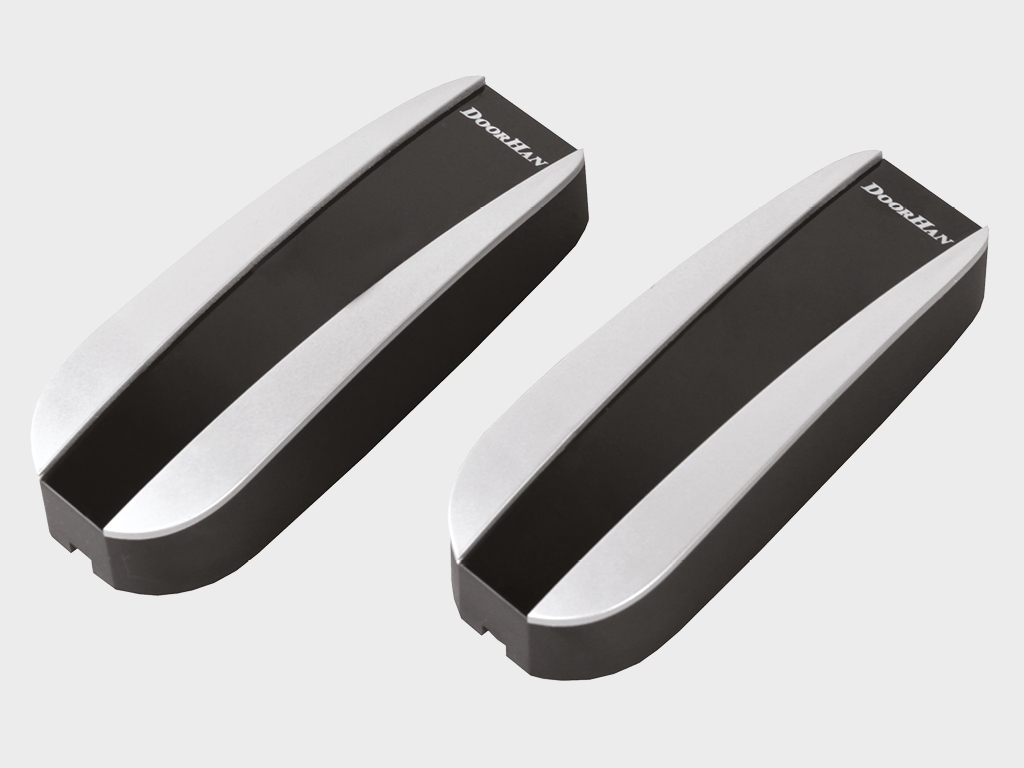

PHOTOCELL-N фотоэлементтери.

PHOTOCELL-N фотоэлементтери.

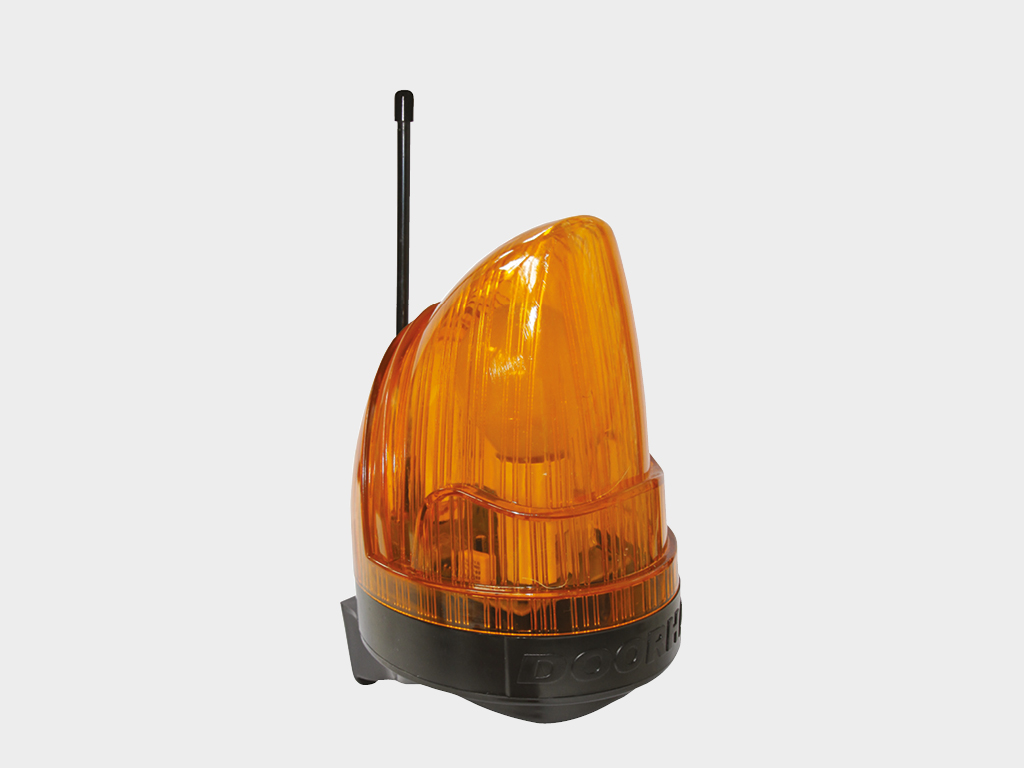

Антеннасы бар сигналык чырак LAMP.

Антеннасы бар сигналык чырак LAMP.

433 МГц жыштыкта иштеген 4 каналдуу пульт (TRANSMITTER 4).

433 МГц жыштыкта иштеген 4 каналдуу пульт (TRANSMITTER 4).

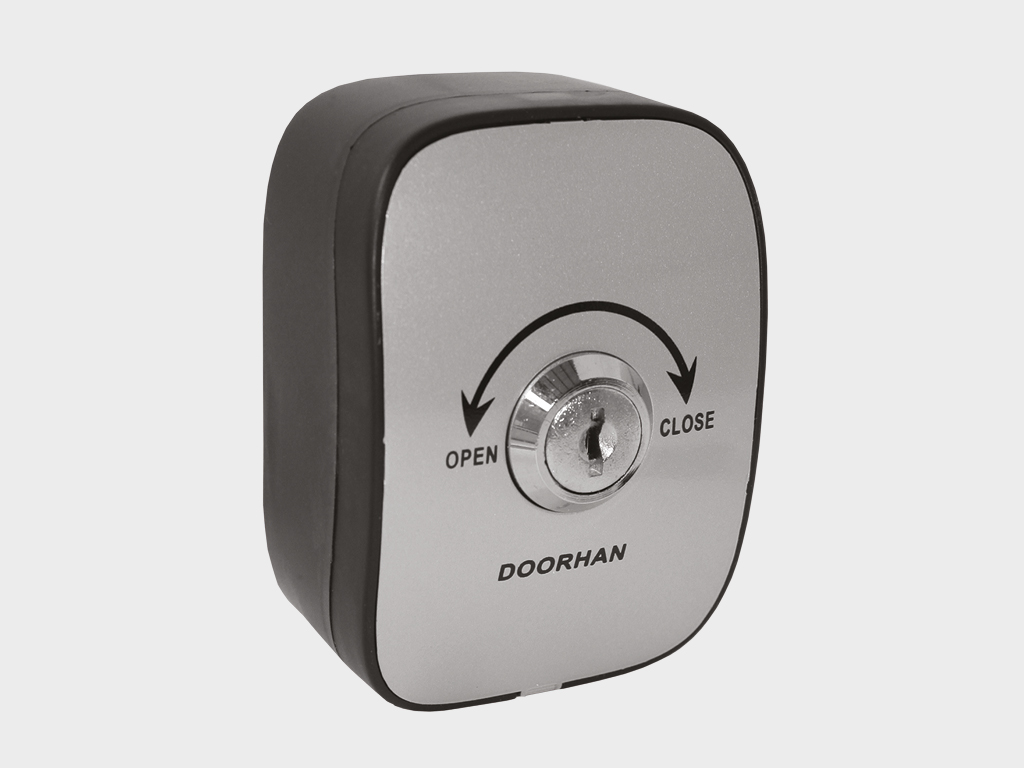

Башкаруу үчүн ачкыч-кнопка.

Башкаруу үчүн ачкыч-кнопка.

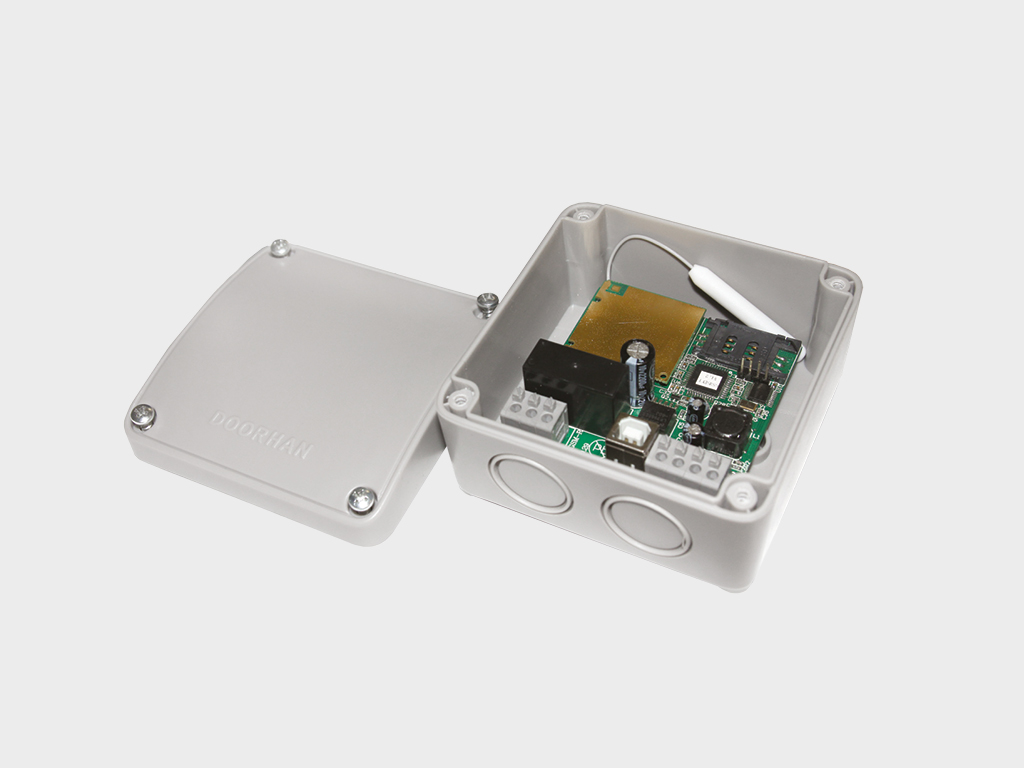

Уюлдук телефон аркылуу башкаруу модулу.

Уюлдук телефон аркылуу башкаруу модулу.

Үзгүлтүксүз электр менен камсыздоочу блок.

Үзгүлтүксүз электр менен камсыздоочу блок.

Техникалык мүнөздөмөлөр

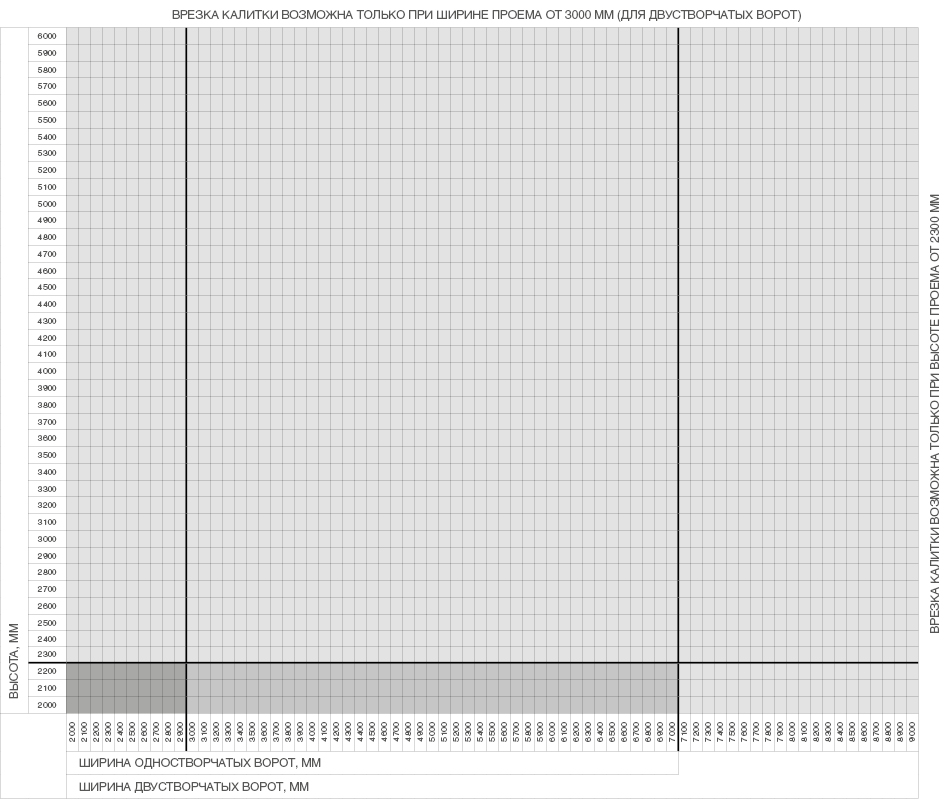

Таблица размеров
Размеры проема
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
2 000–6 000
Ширина проема, мм
2000–7000 (бир жалбырак дарбаза)
Ширина проема, мм
2000–9000 (кош дарбаза)
Притолока, мм
450дөн баштап
Пристенки, мм
250дөн тартып кармоочу посттун капталынан; жапырт кыймылдаткыч орнотулган учурда кармагыч мамы жагындагы 450дөн; дарбаза каршы салмак менен орнотулган болсо, кармагычтын капталындагы 500дөн; ачуу туурасы + 350 капталында дарбазаны ачуу багыты (бир жалбырактуу дарбазалар үчүн)
Пристенки, мм
Ачылышы туурасы / 2 + 150 симметриялуу эшиктери менен эки тараптан; асимметриялык белмелер үчүн – белдин туурасы + эки жагында 400 (кош белдер үчүн)

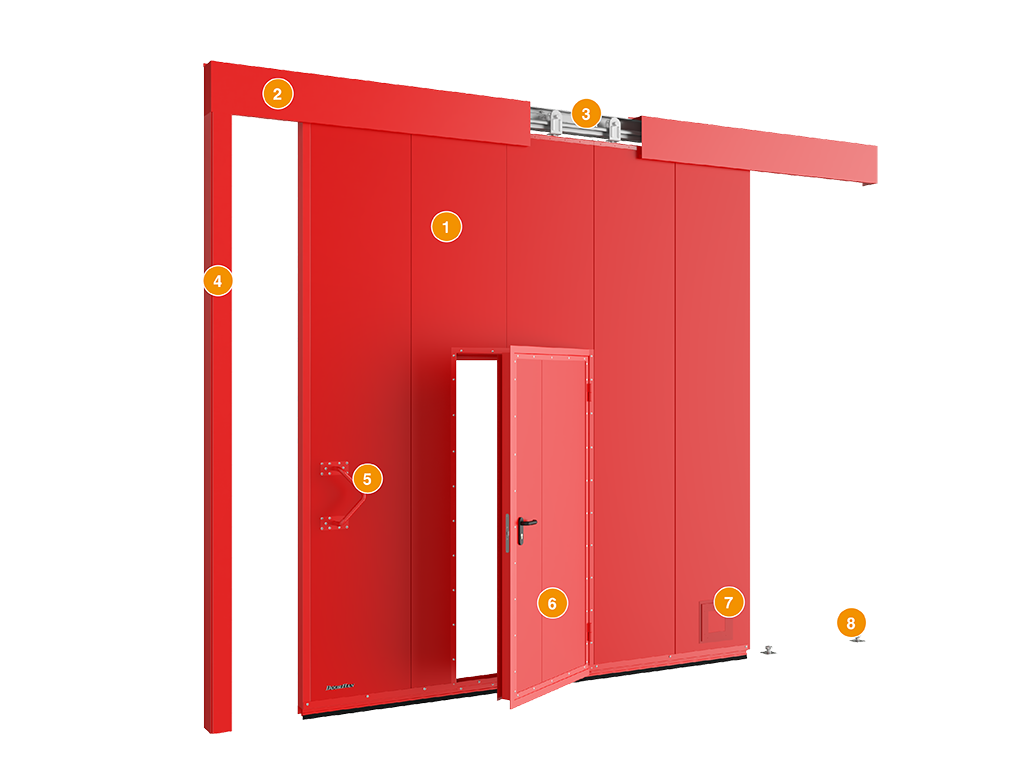

  1. Дарбаза жалбырагы
  2. Коргоочу куту
  3. Асма таянычтары бар устун
  4. Постту кармоо
  5. Тутка
  6. Камтылган дарбаза
  7. Өрт өчүрүүчү люк
  8. Төмөнкү жетектөөчү ролик

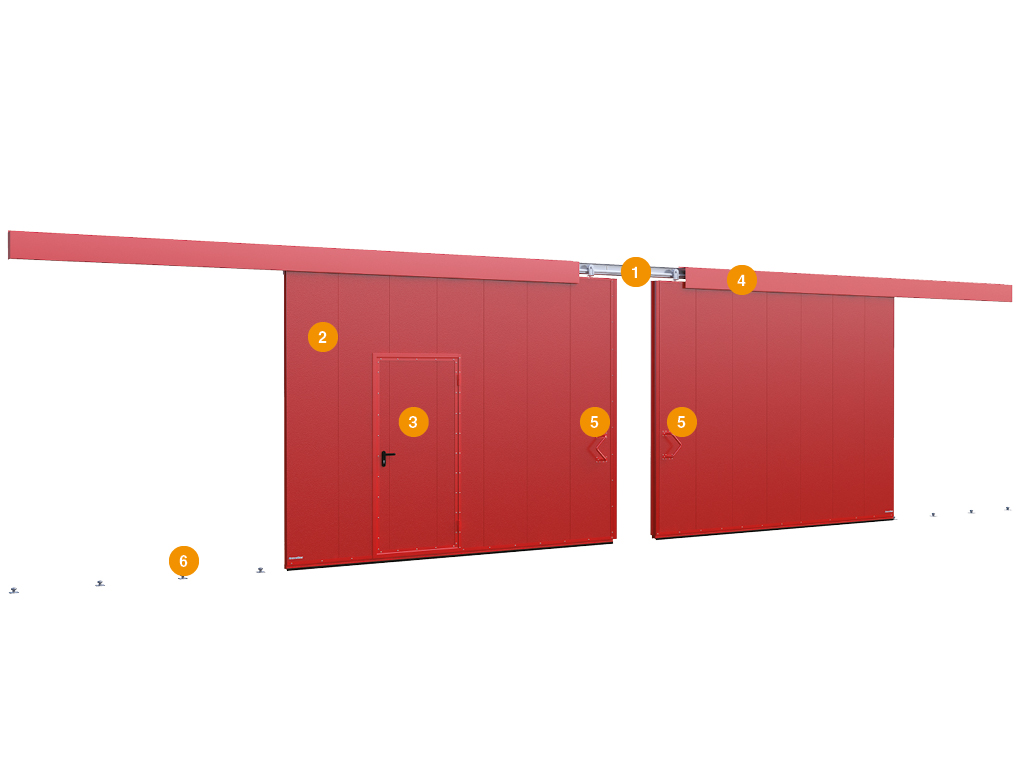

Өрт өткөрбөөчү дарбазалар оттун жана күйүү продуктуларынын жайылышын токтотуп, өмүр үчүн маанилүү чечимдерди кабыл алуу үчүн зарыл болгон убакытты көбөйтөт. DoorHan компаниясынын өрт өткөрбөөчү жылма дарбазалары Россиянын курулуш стандарттарына толугу менен жооп берип, шайкештик сертификаттарына ээ. <p>Эки канаттуу жылма өрт өткөрбөөчү дарбазанын конструкциясы: 1) асма роликтик опоралары бар балка; 2) дарбазанын полотносү; 3) орнотулган калитка; 4) коргоочу короб; 5) ручка; 6) ылдыйкы багыттоочу ролик.

Өрт өткөрбөөчү дарбазалар оттун жана күйүү продуктуларынын жайылышын токтотуп, өмүр үчүн маанилүү чечимдерди кабыл алуу үчүн зарыл болгон убакытты көбөйтөт. DoorHan компаниясынын өрт өткөрбөөчү жылма дарбазалары Россиянын курулуш стандарттарына толугу менен жооп берип, шайкештик сертификаттарына ээ.

Эки канаттуу жылма өрт өткөрбөөчү дарбазанын конструкциясы: 1) асма роликтик опоралары бар балка; 2) дарбазанын полотносү; 3) орнотулган калитка; 4) коргоочу короб; 5) ручка; 6) ылдыйкы багыттоочу ролик.

Өрт өткөрбөөчү жылма дарбазалардын панелдери эки болоттон жасалган катмардан жана алардын ортосунда жайгашкан минералдык жүндөн турган. Боковая бөлүгүнө гипсокартон жана бекемдөөчү профилдер салынат. Панелдер жогорку ысыкка туруктуулук жана өрт өткөрбөөчүлүк касиеттерине ээ. Мындан тышкары, алар көптөгөн химиялык заттарга, майларга жана эриткичтерге туруктуу, ал эми сырткы беттериндеги полимердик каптамалар айлана-чөйрөнүн коррозиялык таасирине туруктуулукту камсыз кылат. <p>Панелдин конструкциясы: 1) гипсокартон; 2) 130 кг/м³ тыгыздыктагы минералдык жүн катмары; 3) 0,5 мм калыңдыктагы болот табак; 4) бекемдөөчү профилдер.

Өрт өткөрбөөчү жылма дарбазалардын панелдери эки болоттон жасалган катмардан жана алардын ортосунда жайгашкан минералдык жүндөн турган. Боковая бөлүгүнө гипсокартон жана бекемдөөчү профилдер салынат. Панелдер жогорку ысыкка туруктуулук жана өрт өткөрбөөчүлүк касиеттерине ээ. Мындан тышкары, алар көптөгөн химиялык заттарга, майларга жана эриткичтерге туруктуу, ал эми сырткы беттериндеги полимердик каптамалар айлана-чөйрөнүн коррозиялык таасирине туруктуулукту камсыз кылат.

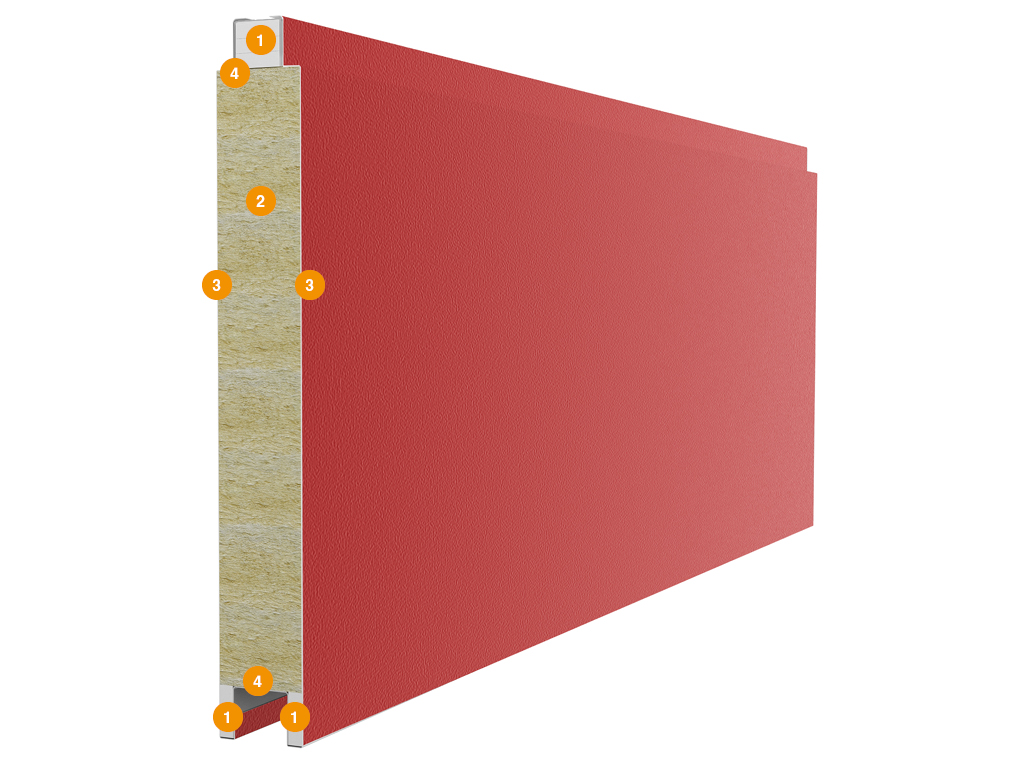

Панелдин конструкциясы: 1) гипсокартон; 2) 130 кг/м³ тыгыздыктагы минералдык жүн катмары; 3) 0,5 мм калыңдыктагы болот табак; 4) бекемдөөчү профилдер.

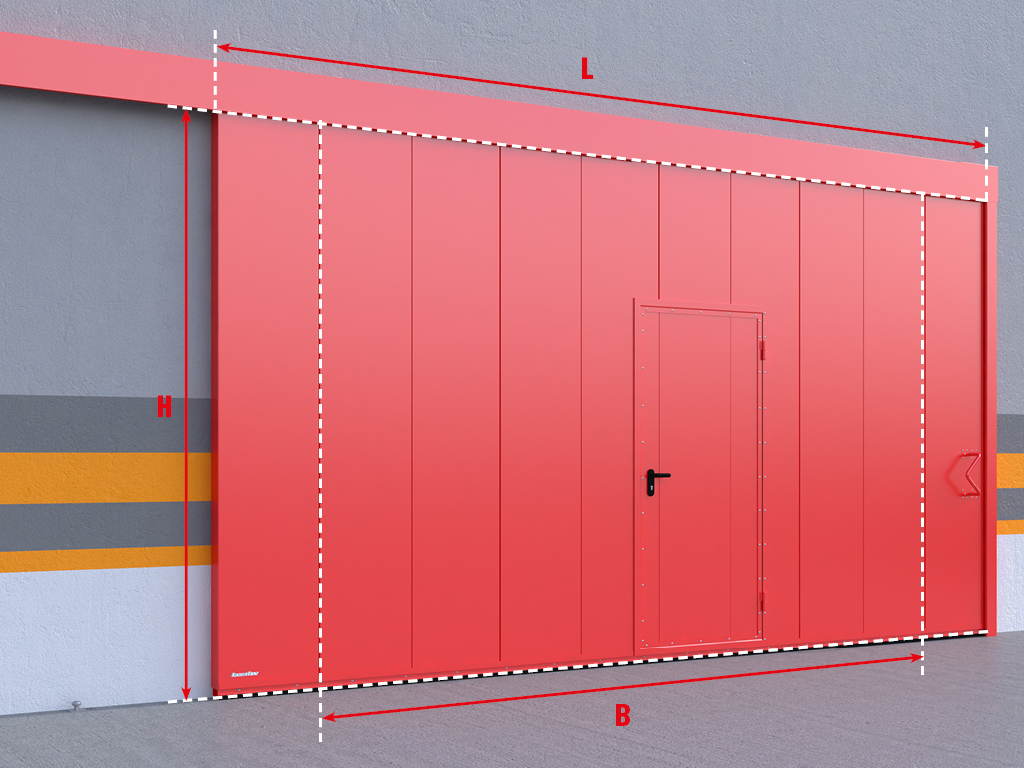

Бир канаттуу жылма дарбазалар. <p>Кардардын техникалык тапшырмасы боюнча кошумча комплекттерди колдонуу менен ар түрдүү конструкциялар даярдалат: врезкалуу калитка, «антипаника» системасы, дарбазанын жана калитканын жабылышын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, DoorHan’дын менчик конструктордук бюросу тарабынан стандартка дал келбеген чечимдер да иштелип чыгышы мүмкүн.

Бир канаттуу жылма дарбазалар.

Кардардын техникалык тапшырмасы боюнча кошумча комплекттерди колдонуу менен ар түрдүү конструкциялар даярдалат: врезкалуу калитка, «антипаника» системасы, дарбазанын жана калитканын жабылышын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, DoorHan’дын менчик конструктордук бюросу тарабынан стандартка дал келбеген чечимдер да иштелип чыгышы мүмкүн.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина полотна B + 345

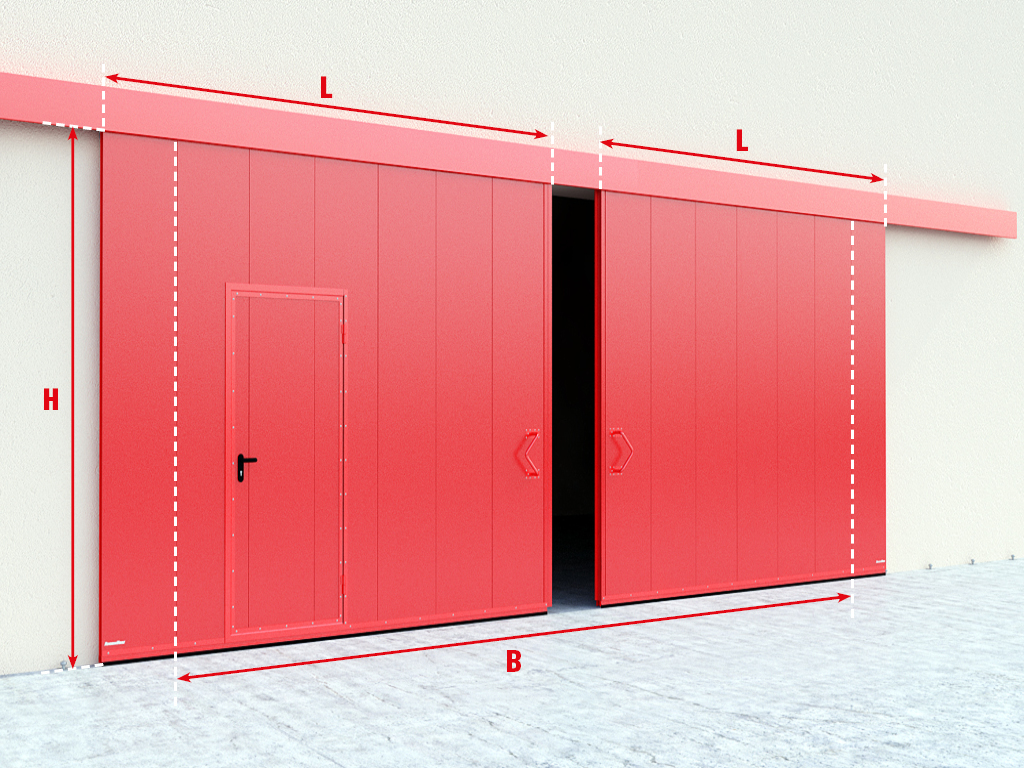

Эки канаттуу жылма дарбазалар. <p>Кардардын техникалык тапшырмасына ылайык, кошумча жабдуулары менен ар түрдүү конструкциялар даярдалат: врезка калиткасы, «антипаника» системасы, дарбазанын жана калитканын жапкычтарын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, өздүк конструктордук бюронун жардамы менен стандарттан тышкары чечимдер да иштелип чыгышы мүмкүн.

Эки канаттуу жылма дарбазалар.

Кардардын техникалык тапшырмасына ылайык, кошумча жабдуулары менен ар түрдүү конструкциялар даярдалат: врезка калиткасы, «антипаника» системасы, дарбазанын жана калитканын жапкычтарын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, өздүк конструктордук бюронун жардамы менен стандарттан тышкары чечимдер да иштелип чыгышы мүмкүн.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина полотна B/2 + 90
Параметр Значение Примечание
Кычкырылуучу эшиктер EI60
Предел огнестойкости, мин Камында 60
Приведенное сопротивление теплопередаче, м² *°С/Вт Камында 0,4–0,8
Ресурс, циклов 20 000
Звукоизоляция, дБ, класс (ГОСТ 31174) 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150 ВПС01
Усилие ручного открывания и закрывания, Н, не более 150 ВПС02
Вес ворот в сборе, кг 260 ВПС01 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 290 ВПС02 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 1 450 ВПС01 максималдуу өлчөмдөрдө
Вес ворот в сборе, кг 2 100 ВПС02 максималдуу өлчөмдөрдө
Кычкырылуучу эшиктер EI90
Предел огнестойкости, мин Камында 90
Приведенное сопротивление теплопередаче, м² *°С/Вт Камында 0,4–0,8
Ресурс, циклов 20 000
Звукоизоляция, дБ, класс (ГОСТ 31174) 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150 ВПС01
Усилие ручного открывания и закрывания, Н, не более 150 ВПС02
Вес ворот в сборе, кг 275 ВПС01 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 300 ВПС02 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 1 475 ВПС01 максималдуу өлчөмдөрдө
Вес ворот в сборе, кг 2 115 ВПС02 максималдуу өлчөмдөрдө

1. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар интенсивдүү колдонууга арналган эмес.

2. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар ийкемдүү, тоскоолдуксуз жана тынымсыз иштеши керек.

3. Дарбазаларды кол менен ачып-жабуу болгону колундагы туткалар аркылуу жүргүзүлөт.

4. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар иштеп жатканда башкача үндөр (чыкылдоо, кагуу) пайда болсо, алардын колдонулушун токтотуп, квалификациялуу адистерге кайрылуу зарыл.

5. Дарбазаларды кол менен ачууда күчтү ашыкча колдонбоңуз. Дарбазанын канатын бир калыпта жылдырыңыз. Дарбазаны кескин түрдө түртүп жылдыруу тыюу салынат.

6. Кырсыктардын алдын алуу максатында дарбаза иштеп жатканда адамдар менен жаныбарлар анын аймагында болбошу керек.

7. Дарбаза ачылып-жабылып жатканда проёмдо тышкы буюмдардын жоктугун көзөмөлдөңүз.

8. Коюлган өрттөн коргоочу дарбазалар менен колдонууга каралган эмес кошумча жабдуулар орнотулса, консультация алуу үчүн өндүрүүчү ишкананын техникалык кызматтарына кайрылыңыз.

9. Өрт чыккан учурда өз милдетин аткарган дарбазалар мөөнөтүнөн эрте алмаштырылышы керек. Мындай учурда дарбаза алынып, жаңысы менен алмаштырылат.

10. Дарбазанын кыймылдуу бөлүктөрүн тоскоолдуктан сактоо үчүн убагында тазалап туруңуз.

11. Жаракат албоо үчүн кыймылдагы дарбазанын роликтерин, панелдерин ж.б. кол менен кармоого болбойт.

12. Дарбазаларда өтмөк болсо, дарбаза кыймылга келтирилбестен мурун өтмөктүн жабык экендигине ынануу керек.

13. Дарбазалардын ишенимдүү жана үзгүлтүксүз иштеши үчүн техникалык кароо жана тейлөө регулярдуу (ар алты айда кеминде бир жолу) жүргүзүлүшү сунушталат.

14. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар иштеп жатканда канатын кармап турууга болбойт. Бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

15. Балдарды автоматтык дарбазаларды башкаруу түзүлүштөрүнө (түймөлөргө, пульттарга) жакындатпаңыз.

16. Дарбазаларды соккуга учуратпаңыз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

17. Автоматтык кыймылдаткычты узак мөөнөттүү жана ишенимдүү колдонуу үчүн анын колдонуучу нускамасын так окуп чыгыңыз.

18. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазаларды же алардын комплекттерин максатсыз колдонуу учурунда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жоопкерчиликти албайт.

Упаковка в картон Характеристики упаковки
Длина, мм Өрттөн коргоочу панелдердин узундугуна жараша көз каранды
Высота, мм 500
Ширина, мм 620
Количество в упаковке, шт. 6 панель
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Панелдерди таңгактоо
Длина, мм Өрт каршы панелдин узундугуна жараша болот
Высота, мм 500
Ширина, мм 620
Количество в упаковке, шт. 6 панел
Описание Коробту таңгактоо. Коробторду бири-бирине салганда, алардын ортосуна узундугу боюнча 700–1 000 мм аралык менен гофр картондон жасалган тилкелер коюлушу керек. Бириктирүүчү бурчтар менен капкактар коробтун ичинен салынат, алардын ортосуна картон коюлуп, жылышынан сактоо үчүн тасма менен бекитилет. Коробтор ВП-пленка менен оролуп, пленканын четтери конверт стилинде тыгыз оролуп, тешиктери тасма менен бекитилет. Короб тасма менен винт спиралы сыяктуу бүт узундугуна оролот. Таңгакталган коробдор панелдер салынган чогултуу палеттин үстүнө коюлуп, ПП лента жана картон бурчтары коюлуп бекитилет.
Упаковка в дерево Характеристики упаковки
Описание 75 × 75 мм көлөмүндөгү брустан жасалган палет, transversal брустар 750 мм аралыкта жайгашкан. Палеттин узундугу панелдердин четинен чыгып кеткен бөлүгү 700 мм ашпагандай тандалат. Палеттеги бардык брустар узундугу кеминде 135 мм болгон жыгачка арналган саморездер менен бекитилиши керек: ар бир туташуу жеринде 2ден. Пакеттелген панелдердин узундугу жана массасына жараша transversal брустар аралыкты 1 500 мм чейин көбөйтүүгө уруксат берилет
Длина, мм Панелдердин узундугуна жараша болот
Высота, мм Ордуна жараша тандап алынышы керек
Ширина, мм 800
Кошумча сүрөттөмө печать

DoorHan концерни эшиктерди жүк ташуучу унаага жүктөөнү кеминде 3 метрлик вилкалуу жүк көтөргүч же көтөрүүчү кран аркылуу аткарат. Сатып алуучу же орнотуучу таңгакталган эшиктерди жылдыруу үчүн ошондой эле жабдууну камсыздоосу керек. Вилка өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, каршы жагынан чыгып турушу шарт. Кран же башка көтөрүүчү каражаттарды колдонууда тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ылайык стропторду колдонуу сунушталат.

Сэндвич-панелдерди жана эшиктердин башка комплекттерин өндүрүштөн тартып 6 айдан ашпаган мөөнөт ичинде заводдук таңгакта, түз бетке горизонталдык абалда, жабык типтеги кампаларда же чатыр астында сактоо сунушталат. Эшиктердин комплекттери түздөн-түз күн нурунан, аба ырайынын жаан-чачындарынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Подготовка строительного объекта

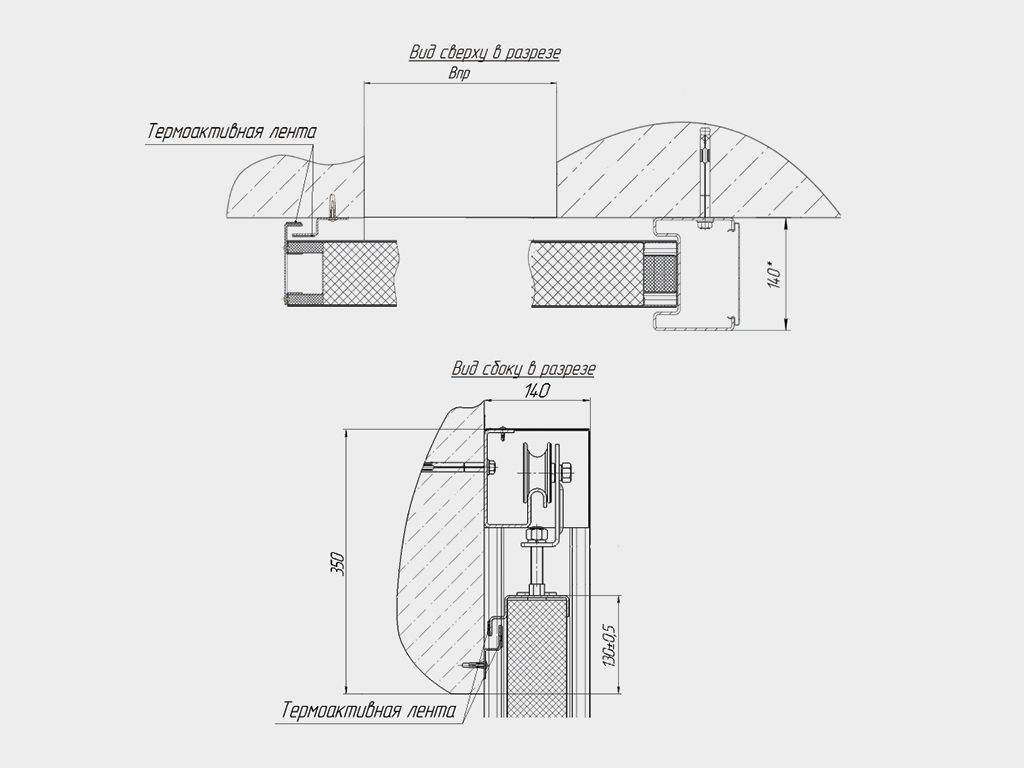

Үстүнкү орнотуу.
Үстүнкү орнотуу.
  1. Так эместиктерди болтурбоо үчүн ар бир маани үч чекиттен кем эмес өлчөнөт (экстремалдуу абалда жана борбордо).

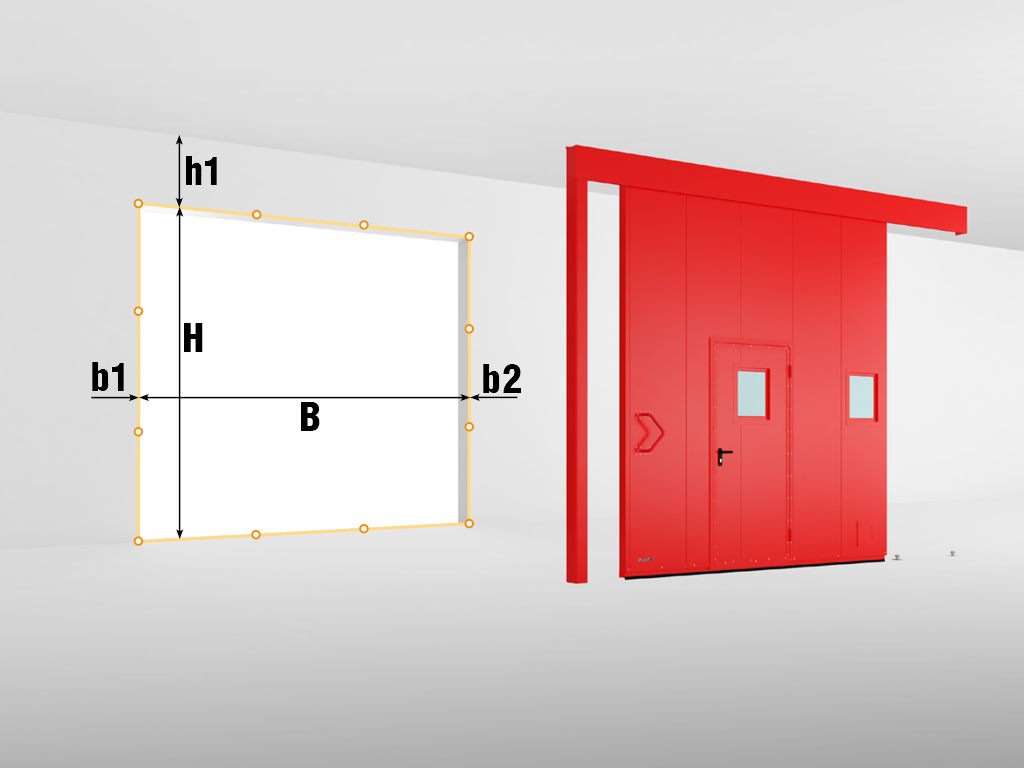

  2. H – ачуу бийиктиги (полдон тешиктин башына чейинки аралык).
  3. B – ачуу туурасы (сол четинен оң четине чейинки аралык).
  4. h1 – линтель (тешиктин чокусунан тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң каптал аралык (тешиктин тиешелүү четинен тоскоолдукка чейинки аралык).
  6. Н жана В өлчөөдө акыркы өлчөм катары эң чоң маани алынат; h1, b1, b2 өлчөөдө – эң кичине.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктерди монтаждоо жана эксплуатациялоо боюнча нускамалар

Электромагнитти түзүү жана монтаждоо боюнча нускамалар

Паспорт «Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктер DHSFP EI60»

Паспорт «Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктер DHSFP EI90»

Сертификат № ЕАЭС BY/112 02.01. ТР043 031.02 00326

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00325

Эки створкалуу. Эшиктин капкагы калиткасыз. Эшиктин капкагында сол жактагы створкада калитка бар. Эшиктин капкагында оң жактагы створкада калитка бар. Эшик проёмунда түз балка. Эшик проёмунда ийилген балка. Проём кесимдери. Проёмго даярдоо. Приводду жана коробду орнотуу.

Бир створкалуу. Ачылыш багыты сол жак. Эшиктин капкагы. Калиткалуу эшиктин капкагы. Проём түз балка. Проём ийилген балка. Проём кесимдери. Проёмго даярдоо.

Бир створкалуу. Ачылыш багыты оң жак. Эшиктин капкагы. Калиткалуу эшиктин капкагы. Проём түз балка. Проём ийилген балка. Проём кесимдери. Проёмго даярдоо.

Кепилдик милдеттенмелери печать

DoorHan концерни тарабынан өндүрүлгөн сөрүлүүчү өрт тосуучу эшиктердин иштөө жөндөмдүүлүгүнө заказчы сатып алган учурдан тартып 1 жылдык кепилдик берилет.

Дизайн
Сэндвич-панелдин бетинин түрү
Стукко
Стукко
Түсү
RAL 7004 (боз, стандарттуу)
RAL 7004 (боз, стандарттуу)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
RAL 9003 (ак)
RAL 9003 (ак)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 3005 (бургундия)
RAL 3005 (бургундия)
RAL 9006 (күмүш)
RAL 9006 (күмүш)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 3000 (кызыл)
RAL 3000 (кызыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
RAL картасына ылайык стандарттуу эмес түс (кошумча)
Комплектация
Базовая комплектация
Дарбазанын канаты 80 мм калыңдыктагы жогорку тыгыздыктагы минералдык жүн толтурулган болот сэндвич-панелдерден жасалган.

Дарбазанын канаты 80 мм калыңдыктагы жогорку тыгыздыктагы минералдык жүн толтурулган болот сэндвич-панелдерден жасалган.

Роликтик таянгыч.

Роликтик таянгыч.

Тутка (дарбазанын ички тарабына орнотулат).

Тутка (дарбазанын ички тарабына орнотулат).

Тутка (сырт жагына, дарбаза орнотулган тарапка орнотулат).

Тутка (сырт жагына, дарбаза орнотулган тарапка орнотулат).

Туташтыргыч мамыча (бир канаттуу дарбазалар үчүн).

Туташтыргыч мамыча (бир канаттуу дарбазалар үчүн).

Балка.

Балка.

Астыңкы багыттоочу ролик.

Астыңкы багыттоочу ролик.

Түтүн коргоочу профиль.

Түтүн коргоочу профиль.

Дополнительная комплектация
Имаратка кирүү үчүн дарбазаны ачпай эле мүмкүнчүлүк берүүчү кирме эшик орнотулат жана ал эвакуациялык чыгуучу жол катары да кызмат кыла алат. <br> Дарбазанын канатына орнотулган өрт коопсуздук терезеси (өлчөмү 400 × 300 мм) эксплуатациянын ыңгайлуулугун жогорулатат, дарбазанын артындагы мейкиндикти көзөмөлдөөгө мүмкүнчүлүк берет. Терезе от чыккандан кийин жалынды тышка чыгарбай, күчтүү металл рамкасы аркасында жогорку механикалык жүктөмдөргө туруштук берип, температуранын чоң айырмалары менен интенсивдүү ысытылганда деформацияга учурабайт. <br> Өрт өчүрүү үчүн дарбазаны ачпастан колдонулуучу өрт коопсуздук люгу (өлчөмү 200 × 200 мм).

Имаратка кирүү үчүн дарбазаны ачпай эле мүмкүнчүлүк берүүчү кирме эшик орнотулат жана ал эвакуациялык чыгуучу жол катары да кызмат кыла алат.
Дарбазанын канатына орнотулган өрт коопсуздук терезеси (өлчөмү 400 × 300 мм) эксплуатациянын ыңгайлуулугун жогорулатат, дарбазанын артындагы мейкиндикти көзөмөлдөөгө мүмкүнчүлүк берет. Терезе от чыккандан кийин жалынды тышка чыгарбай, күчтүү металл рамкасы аркасында жогорку механикалык жүктөмдөргө туруштук берип, температуранын чоң айырмалары менен интенсивдүү ысытылганда деформацияга учурабайт.
Өрт өчүрүү үчүн дарбазаны ачпастан колдонулуучу өрт коопсуздук люгу (өлчөмү 200 × 200 мм).

«Антипаника» өрт коопсуздук кулпусу менен жабдылган тутка эвакуация учурунда имаратты ылдам таштап чыгууга мүмкүнчүлүк берет.

«Антипаника» өрт коопсуздук кулпусу менен жабдылган тутка эвакуация учурунда имаратты ылдам таштап чыгууга мүмкүнчүлүк берет.

Өрт чыкканда эшиктин өз алдынча жабылышын камсыздоочу түзүлүш катары калиткага орнотулуучу доводчик кошумча жабдуу катары сунушталат.

Өрт чыкканда эшиктин өз алдынча жабылышын камсыздоочу түзүлүш катары калиткага орнотулуучу доводчик кошумча жабдуу катары сунушталат.

Навалдык кыймылдаткычты орнотуу дарбазаны ачууну жеңилдетет жана калиткага төмөнкү босогодо мүмкүнчүлүк берет.

Навалдык кыймылдаткычты орнотуу дарбазаны ачууну жеңилдетет жана калиткага төмөнкү босогодо мүмкүнчүлүк берет.

Каршы салмакты орнотуу өзгөчө кырдаалдарда кыймылдаткычты колдонбостон дарбазанын ишенимдүү жабылышын камсыз кылат.

Каршы салмакты орнотуу өзгөчө кырдаалдарда кыймылдаткычты колдонбостон дарбазанын ишенимдүү жабылышын камсыз кылат.

Электромагнит.

Электромагнит.

Откаттуу өрт коопсуздук дарбазаларын DoorHan брендинин откаттуу дарбазалар үчүн арналган электр кыймылдаткычтары менен автоматташтыруу мүмкүнчүлүгү бар (караңыз: «Дарбаза автоматикасы» бөлүмү).

Откаттуу өрт коопсуздук дарбазаларын DoorHan брендинин откаттуу дарбазалар үчүн арналган электр кыймылдаткычтары менен автоматташтыруу мүмкүнчүлүгү бар (караңыз: «Дарбаза автоматикасы» бөлүмү).

433 МГц жыштыкта иштеген эки каналдуу тышкы кабылдагыч (DHRE-2).

433 МГц жыштыкта иштеген эки каналдуу тышкы кабылдагыч (DHRE-2).

PHOTOCELL-N фотоэлементтери.

PHOTOCELL-N фотоэлементтери.

Антеннасы бар сигналык чырак LAMP.

Антеннасы бар сигналык чырак LAMP.

433 МГц жыштыкта иштеген 4 каналдуу пульт (TRANSMITTER 4).

433 МГц жыштыкта иштеген 4 каналдуу пульт (TRANSMITTER 4).

Башкаруу үчүн ачкыч-кнопка.

Башкаруу үчүн ачкыч-кнопка.

Уюлдук телефон аркылуу башкаруу модулу.

Уюлдук телефон аркылуу башкаруу модулу.

Үзгүлтүксүз электр менен камсыздоочу блок.

Үзгүлтүксүз электр менен камсыздоочу блок.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
2 000–6 000
Ширина проема, мм
2000–7000 (бир жалбырак дарбаза)
Ширина проема, мм
2000–9000 (кош дарбаза)
Притолока, мм
450дөн баштап
Пристенки, мм
250дөн тартып кармоочу посттун капталынан; жапырт кыймылдаткыч орнотулган учурда кармагыч мамы жагындагы 450дөн; дарбаза каршы салмак менен орнотулган болсо, кармагычтын капталындагы 500дөн; ачуу туурасы + 350 капталында дарбазаны ачуу багыты (бир жалбырактуу дарбазалар үчүн)
Пристенки, мм
Ачылышы туурасы / 2 + 150 симметриялуу эшиктери менен эки тараптан; асимметриялык белмелер үчүн – белдин туурасы + эки жагында 400 (кош белдер үчүн)
Конструкция
  1. Дарбаза жалбырагы
  2. Коргоочу куту
  3. Асма таянычтары бар устун
  4. Постту кармоо
  5. Тутка
  6. Камтылган дарбаза
  7. Өрт өчүрүүчү люк
  8. Төмөнкү жетектөөчү ролик
Стандартные конструктивные решения

Өрт өткөрбөөчү дарбазалар оттун жана күйүү продуктуларынын жайылышын токтотуп, өмүр үчүн маанилүү чечимдерди кабыл алуу үчүн зарыл болгон убакытты көбөйтөт. DoorHan компаниясынын өрт өткөрбөөчү жылма дарбазалары Россиянын курулуш стандарттарына толугу менен жооп берип, шайкештик сертификаттарына ээ. <p>Эки канаттуу жылма өрт өткөрбөөчү дарбазанын конструкциясы: 1) асма роликтик опоралары бар балка; 2) дарбазанын полотносү; 3) орнотулган калитка; 4) коргоочу короб; 5) ручка; 6) ылдыйкы багыттоочу ролик.

Өрт өткөрбөөчү дарбазалар оттун жана күйүү продуктуларынын жайылышын токтотуп, өмүр үчүн маанилүү чечимдерди кабыл алуу үчүн зарыл болгон убакытты көбөйтөт. DoorHan компаниясынын өрт өткөрбөөчү жылма дарбазалары Россиянын курулуш стандарттарына толугу менен жооп берип, шайкештик сертификаттарына ээ.

Эки канаттуу жылма өрт өткөрбөөчү дарбазанын конструкциясы: 1) асма роликтик опоралары бар балка; 2) дарбазанын полотносү; 3) орнотулган калитка; 4) коргоочу короб; 5) ручка; 6) ылдыйкы багыттоочу ролик.

Өрт өткөрбөөчү жылма дарбазалардын панелдери эки болоттон жасалган катмардан жана алардын ортосунда жайгашкан минералдык жүндөн турган. Боковая бөлүгүнө гипсокартон жана бекемдөөчү профилдер салынат. Панелдер жогорку ысыкка туруктуулук жана өрт өткөрбөөчүлүк касиеттерине ээ. Мындан тышкары, алар көптөгөн химиялык заттарга, майларга жана эриткичтерге туруктуу, ал эми сырткы беттериндеги полимердик каптамалар айлана-чөйрөнүн коррозиялык таасирине туруктуулукту камсыз кылат. <p>Панелдин конструкциясы: 1) гипсокартон; 2) 130 кг/м³ тыгыздыктагы минералдык жүн катмары; 3) 0,5 мм калыңдыктагы болот табак; 4) бекемдөөчү профилдер.

Өрт өткөрбөөчү жылма дарбазалардын панелдери эки болоттон жасалган катмардан жана алардын ортосунда жайгашкан минералдык жүндөн турган. Боковая бөлүгүнө гипсокартон жана бекемдөөчү профилдер салынат. Панелдер жогорку ысыкка туруктуулук жана өрт өткөрбөөчүлүк касиеттерине ээ. Мындан тышкары, алар көптөгөн химиялык заттарга, майларга жана эриткичтерге туруктуу, ал эми сырткы беттериндеги полимердик каптамалар айлана-чөйрөнүн коррозиялык таасирине туруктуулукту камсыз кылат.

Панелдин конструкциясы: 1) гипсокартон; 2) 130 кг/м³ тыгыздыктагы минералдык жүн катмары; 3) 0,5 мм калыңдыктагы болот табак; 4) бекемдөөчү профилдер.

Бир канаттуу жылма дарбазалар. <p>Кардардын техникалык тапшырмасы боюнча кошумча комплекттерди колдонуу менен ар түрдүү конструкциялар даярдалат: врезкалуу калитка, «антипаника» системасы, дарбазанын жана калитканын жабылышын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, DoorHan’дын менчик конструктордук бюросу тарабынан стандартка дал келбеген чечимдер да иштелип чыгышы мүмкүн.

Бир канаттуу жылма дарбазалар.

Кардардын техникалык тапшырмасы боюнча кошумча комплекттерди колдонуу менен ар түрдүү конструкциялар даярдалат: врезкалуу калитка, «антипаника» системасы, дарбазанын жана калитканын жабылышын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, DoorHan’дын менчик конструктордук бюросу тарабынан стандартка дал келбеген чечимдер да иштелип чыгышы мүмкүн.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина полотна B + 345
Эки канаттуу жылма дарбазалар. <p>Кардардын техникалык тапшырмасына ылайык, кошумча жабдуулары менен ар түрдүү конструкциялар даярдалат: врезка калиткасы, «антипаника» системасы, дарбазанын жана калитканын жапкычтарын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, өздүк конструктордук бюронун жардамы менен стандарттан тышкары чечимдер да иштелип чыгышы мүмкүн.

Эки канаттуу жылма дарбазалар.

Кардардын техникалык тапшырмасына ылайык, кошумча жабдуулары менен ар түрдүү конструкциялар даярдалат: врезка калиткасы, «антипаника» системасы, дарбазанын жана калитканын жапкычтарын автоматташтыруу. Калитканын жарык өлчөмү — 900 × 2 050 мм. Ошондой эле, өздүк конструктордук бюронун жардамы менен стандарттан тышкары чечимдер да иштелип чыгышы мүмкүн.

Усл. обозначение, наименование параметра Расчетная формула
H, мм Высота проема H
B, мм Ширина проема B
L, мм Ширина полотна B/2 + 90
Технические характеристики
Параметр Значение Примечание
Кычкырылуучу эшиктер EI60
Предел огнестойкости, мин Камында 60
Приведенное сопротивление теплопередаче, м² *°С/Вт Камында 0,4–0,8
Ресурс, циклов 20 000
Звукоизоляция, дБ, класс (ГОСТ 31174) 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150 ВПС01
Усилие ручного открывания и закрывания, Н, не более 150 ВПС02
Вес ворот в сборе, кг 260 ВПС01 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 290 ВПС02 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 1 450 ВПС01 максималдуу өлчөмдөрдө
Вес ворот в сборе, кг 2 100 ВПС02 максималдуу өлчөмдөрдө
Кычкырылуучу эшиктер EI90
Предел огнестойкости, мин Камында 90
Приведенное сопротивление теплопередаче, м² *°С/Вт Камында 0,4–0,8
Ресурс, циклов 20 000
Звукоизоляция, дБ, класс (ГОСТ 31174) 20 чейин
Усилие ручного открывания и закрывания, Н, не более 150 ВПС01
Усилие ручного открывания и закрывания, Н, не более 150 ВПС02
Вес ворот в сборе, кг 275 ВПС01 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 300 ВПС02 минималдуу өлчөмдөрдө
Вес ворот в сборе, кг 1 475 ВПС01 максималдуу өлчөмдөрдө
Вес ворот в сборе, кг 2 115 ВПС02 максималдуу өлчөмдөрдө
Условия эксплуатации продукции

1. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар интенсивдүү колдонууга арналган эмес.

2. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар ийкемдүү, тоскоолдуксуз жана тынымсыз иштеши керек.

3. Дарбазаларды кол менен ачып-жабуу болгону колундагы туткалар аркылуу жүргүзүлөт.

4. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар иштеп жатканда башкача үндөр (чыкылдоо, кагуу) пайда болсо, алардын колдонулушун токтотуп, квалификациялуу адистерге кайрылуу зарыл.

5. Дарбазаларды кол менен ачууда күчтү ашыкча колдонбоңуз. Дарбазанын канатын бир калыпта жылдырыңыз. Дарбазаны кескин түрдө түртүп жылдыруу тыюу салынат.

6. Кырсыктардын алдын алуу максатында дарбаза иштеп жатканда адамдар менен жаныбарлар анын аймагында болбошу керек.

7. Дарбаза ачылып-жабылып жатканда проёмдо тышкы буюмдардын жоктугун көзөмөлдөңүз.

8. Коюлган өрттөн коргоочу дарбазалар менен колдонууга каралган эмес кошумча жабдуулар орнотулса, консультация алуу үчүн өндүрүүчү ишкананын техникалык кызматтарына кайрылыңыз.

9. Өрт чыккан учурда өз милдетин аткарган дарбазалар мөөнөтүнөн эрте алмаштырылышы керек. Мындай учурда дарбаза алынып, жаңысы менен алмаштырылат.

10. Дарбазанын кыймылдуу бөлүктөрүн тоскоолдуктан сактоо үчүн убагында тазалап туруңуз.

11. Жаракат албоо үчүн кыймылдагы дарбазанын роликтерин, панелдерин ж.б. кол менен кармоого болбойт.

12. Дарбазаларда өтмөк болсо, дарбаза кыймылга келтирилбестен мурун өтмөктүн жабык экендигине ынануу керек.

13. Дарбазалардын ишенимдүү жана үзгүлтүксүз иштеши үчүн техникалык кароо жана тейлөө регулярдуу (ар алты айда кеминде бир жолу) жүргүзүлүшү сунушталат.

14. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазалар иштеп жатканда канатын кармап турууга болбойт. Бул жаракатка же конструкциянын бузулушуна алып келиши мүмкүн.

15. Балдарды автоматтык дарбазаларды башкаруу түзүлүштөрүнө (түймөлөргө, пульттарга) жакындатпаңыз.

16. Дарбазаларды соккуга учуратпаңыз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

17. Автоматтык кыймылдаткычты узак мөөнөттүү жана ишенимдүү колдонуу үчүн анын колдонуучу нускамасын так окуп чыгыңыз.

18. Коюлган (сырылып ачылуучу) өрттөн коргоочу дарбазаларды же алардын комплекттерин максатсыз колдонуу учурунда өндүрүүчү алардын бүтүндүгү жана ишенимдүүлүгү үчүн жоопкерчиликти албайт.

Упаковка
Упаковка в картон Характеристики упаковки
Длина, мм Өрттөн коргоочу панелдердин узундугуна жараша көз каранды
Высота, мм 500
Ширина, мм 620
Количество в упаковке, шт. 6 панель
Упаковка в пузырчатую пленку Характеристики упаковки
Описание Панелдерди таңгактоо
Длина, мм Өрт каршы панелдин узундугуна жараша болот
Высота, мм 500
Ширина, мм 620
Количество в упаковке, шт. 6 панел
Описание Коробту таңгактоо. Коробторду бири-бирине салганда, алардын ортосуна узундугу боюнча 700–1 000 мм аралык менен гофр картондон жасалган тилкелер коюлушу керек. Бириктирүүчү бурчтар менен капкактар коробтун ичинен салынат, алардын ортосуна картон коюлуп, жылышынан сактоо үчүн тасма менен бекитилет. Коробтор ВП-пленка менен оролуп, пленканын четтери конверт стилинде тыгыз оролуп, тешиктери тасма менен бекитилет. Короб тасма менен винт спиралы сыяктуу бүт узундугуна оролот. Таңгакталган коробдор панелдер салынган чогултуу палеттин үстүнө коюлуп, ПП лента жана картон бурчтары коюлуп бекитилет.
Упаковка в дерево Характеристики упаковки
Описание 75 × 75 мм көлөмүндөгү брустан жасалган палет, transversal брустар 750 мм аралыкта жайгашкан. Палеттин узундугу панелдердин четинен чыгып кеткен бөлүгү 700 мм ашпагандай тандалат. Палеттеги бардык брустар узундугу кеминде 135 мм болгон жыгачка арналган саморездер менен бекитилиши керек: ар бир туташуу жеринде 2ден. Пакеттелген панелдердин узундугу жана массасына жараша transversal брустар аралыкты 1 500 мм чейин көбөйтүүгө уруксат берилет
Длина, мм Панелдердин узундугуна жараша болот
Высота, мм Ордуна жараша тандап алынышы керек
Ширина, мм 800
Кошумча сүрөттөмө

DoorHan концерни эшиктерди жүк ташуучу унаага жүктөөнү кеминде 3 метрлик вилкалуу жүк көтөргүч же көтөрүүчү кран аркылуу аткарат. Сатып алуучу же орнотуучу таңгакталган эшиктерди жылдыруу үчүн ошондой эле жабдууну камсыздоосу керек. Вилка өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, каршы жагынан чыгып турушу шарт. Кран же башка көтөрүүчү каражаттарды колдонууда тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ылайык стропторду колдонуу сунушталат.

Сэндвич-панелдерди жана эшиктердин башка комплекттерин өндүрүштөн тартып 6 айдан ашпаган мөөнөт ичинде заводдук таңгакта, түз бетке горизонталдык абалда, жабык типтеги кампаларда же чатыр астында сактоо сунушталат. Эшиктердин комплекттери түздөн-түз күн нурунан, аба ырайынын жаан-чачындарынан жана булгануудан корголушу керек.

Орнотуу
Способы монтажа
Үстүнкү орнотуу.
Үстүнкү орнотуу.
Подготовка строительного объекта
  1. Так эместиктерди болтурбоо үчүн ар бир маани үч чекиттен кем эмес өлчөнөт (экстремалдуу абалда жана борбордо).
  2. H – ачуу бийиктиги (полдон тешиктин башына чейинки аралык).
  3. B – ачуу туурасы (сол четинен оң четине чейинки аралык).
  4. h1 – линтель (тешиктин чокусунан тоскоолдукка чейинки аралык).
  5. b1/b2 – сол/оң каптал аралык (тешиктин тиешелүү четинен тоскоолдукка чейинки аралык).
  6. Н жана В өлчөөдө акыркы өлчөм катары эң чоң маани алынат; h1, b1, b2 өлчөөдө – эң кичине.
Кепилдик милдеттенмелери

DoorHan концерни тарабынан өндүрүлгөн сөрүлүүчү өрт тосуучу эшиктердин иштөө жөндөмдүүлүгүнө заказчы сатып алган учурдан тартып 1 жылдык кепилдик берилет.

Документация
Инструкции

Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктерди монтаждоо жана эксплуатациялоо боюнча нускамалар

Электромагнитти түзүү жана монтаждоо боюнча нускамалар

Паспорта и сертификаты

Паспорт «Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктер DHSFP EI60»

Паспорт «Сүрүлүүчү (артка жылуучу) отко чыдамдуу эшиктер DHSFP EI90»

Сертификат № ЕАЭС BY/112 02.01. ТР043 031.02 00326

Сертификат № EAЭC BY/112 02.01. ТР043 031.02 00325

Чертежи

Эки створкалуу. Эшиктин капкагы калиткасыз. Эшиктин капкагында сол жактагы створкада калитка бар. Эшиктин капкагында оң жактагы створкада калитка бар. Эшик проёмунда түз балка. Эшик проёмунда ийилген балка. Проём кесимдери. Проёмго даярдоо. Приводду жана коробду орнотуу.

Бир створкалуу. Ачылыш багыты сол жак. Эшиктин капкагы. Калиткалуу эшиктин капкагы. Проём түз балка. Проём ийилген балка. Проём кесимдери. Проёмго даярдоо.

Бир створкалуу. Ачылыш багыты оң жак. Эшиктин капкагы. Калиткалуу эшиктин капкагы. Проём түз балка. Проём ийилген балка. Проём кесимдери. Проёмго даярдоо.

Буйрутма бериңиз
