Тез иштөөчү тосмо шлагбаум TOLL

Тез иштөөчү шлагбаум TOLL, интенсивдүү колдонууга ылайык иштелип чыккан, 4 метрлик таякчасы менен жабдылган жана автоунаа токтоочу жайларды, акы төлөнүүчү жолдорду, аэропортторду, темир жол вокзалдарын, бизнес-борборлорду, көзөмөлдөлүүчү кирүү зонасы бар токтоочу жайларды жана жогорку өтүү ылдамдыгы талап кылынган башка объектилерди автоматташтырууга эң ылайыктуу. Бул шлагбаумдар кирүү-чыгуу көзөмөл системаларынын (СКУД) ар кандай түрлөрү менен оңой интеграцияланат. Төмөн температура шарттарында колдонуу үчүн Heater жылыткыч элементин орнотуу сунушталат, ал иштөө температурасынын диапазонун -55…+50 °C чейин кеңейтет.
Зона применения:
Токтоочу жайлар
Төлөмдүү жана акысыз токтоочу жайларга кирүү жана чыгуу жолдорун уюштуруу.
Бизнес-борборлор жана офис имараттары
Токтоочу жай аймактарын бөлүп берүү, кызматкерлер менен коноктордун кирүү мүмкүнчүлүгүн контролдоо.
Жаткын жайлар жана өнөр жай объектилери
Жүк жана жеңил унаалардын коопсуздугун камсыздоо жана агымдарын уюштуруу.
Жеке менчик аймактар
Жеке үйлөргө жана коттедждерге кирүүнү коргоо.
Муниципалдык объектилер
Административдик имараттарга кирүүнү көзөмөлдөө. Мектептердин жана оорукандардын аянтчалары сыяктуу жабык аймактарга кирүү.
Бизнес-борборлор жана административдик комплексдер
Артыкчылыктар
Акыркы абалда так токтоо
Контактсыз концевой свичтерлер стреланын акыркы абалдарында токтотуунун тактыгын жана ишенимдүүлүгүн жогорулатат.
Урунуу коргоосу
Урунууда коргоонун атайын функциясы автоунаа менен кагылышууда да стреланын бүтүндүгүн сактайт.
Жогорку ылдамдык менен ачылуу/жабылуу
Стреланын жогорку ылдамдыктагы ачылуу/жабылуу өзгөчөлүгү транспорттун көп агымдуу жайларында шлагбаумду натыйжалуу пайдаланууга мүмкүндүк берет.
Ар кандай автоматташтырылган системалар менен шайкештик
Шлагбаум стреланын абалын аныктоочу реле менен жабдылган, бул аны ар кандай автоматташтырылган системаларга туташтырууга мүмкүнчүлүк берет.
Акыркы абалда так токтоо
Контактсыз концевой свичтерлер стреланын акыркы абалдарында токтотуунун тактыгын жана ишенимдүүлүгүн жогорулатат.
Урунуу коргоосу
Урунууда коргоонун атайын функциясы автоунаа менен кагылышууда да стреланын бүтүндүгүн сактайт.
Жогорку ылдамдык менен ачылуу/жабылуу
Стреланын жогорку ылдамдыктагы ачылуу/жабылуу өзгөчөлүгү транспорттун көп агымдуу жайларында шлагбаумду натыйжалуу пайдаланууга мүмкүндүк берет.
Ар кандай автоматташтырылган системалар менен шайкештик
Шлагбаум стреланын абалын аныктоочу реле менен жабдылган, бул аны ар кандай автоматташтырылган системаларга туташтырууга мүмкүнчүлүк берет.
Комплектация
Базовая комплектация
Дополнительная комплектация

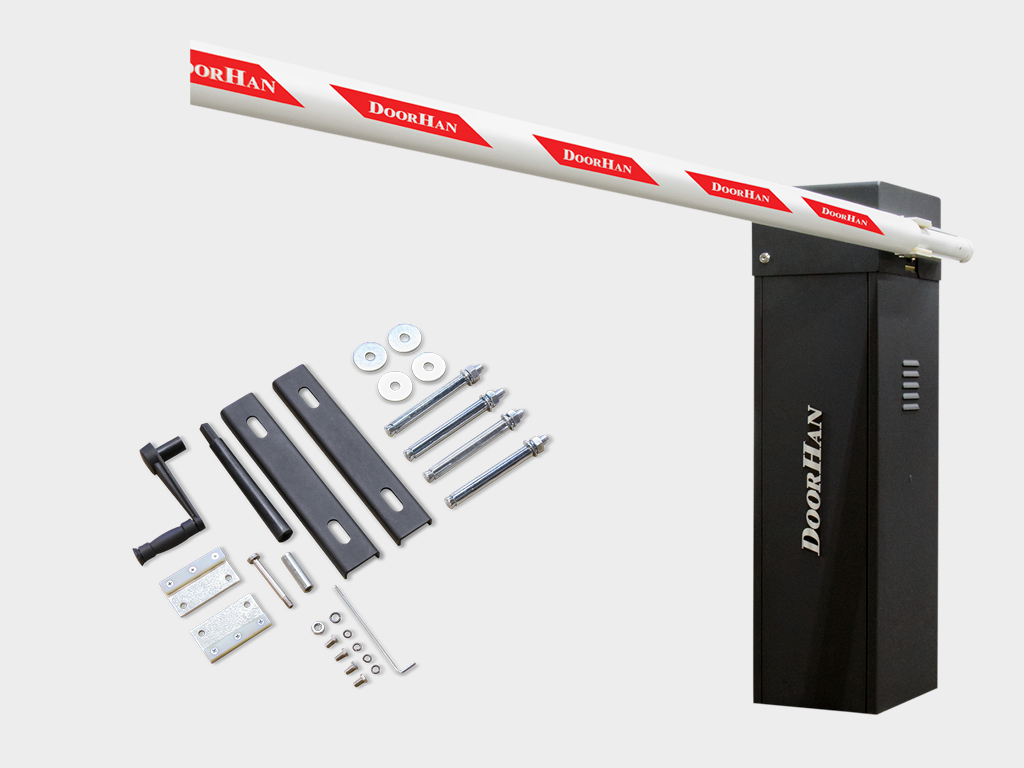

Башкаруу блогунун орнотулган шлагбаум стойкасы, алюминийден жасалган тулку, бекитүү элементтери, жип ийкемдүү пружина.

Башкаруу блогунун орнотулган шлагбаум стойкасы, алюминийден жасалган тулку, бекитүү элементтери, жип ийкемдүү пружина.

WI-FI-модуль сымсыз башкаруу үчүн (NO башкаруу сигналы чыгаруу) электроприводдорду башкарууга арналган.

WI-FI-модуль сымсыз башкаруу үчүн (NO башкаруу сигналы чыгаруу) электроприводдорду башкарууга арналган.

GSM-модуль мобилдик телефондон сигнал кабыл алуу жана электроприводду же шлагбаумду иштетүү үчүн башкаруу буйругун берүү үчүн колдонулат.

GSM-модуль мобилдик телефондон сигнал кабыл алуу жана электроприводду же шлагбаумду иштетүү үчүн башкаруу буйругун берүү үчүн колдонулат.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4 пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4 пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

COMMAND-433 сымсыз башкаруу баскычы эки автоматтык түзүлүштү алыстан башкарууга арналган. Машинанын күндөн коргоочу козырекке же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

COMMAND-433 сымсыз башкаруу баскычы эки автоматтык түзүлүштү алыстан башкарууга арналган. Машинанын күндөн коргоочу козырекке же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

SWITCH баскыч коммутатору башкаруу командасын приводдун башкаруу блогуна берүү үчүн кайтарылуучу механизм менен жабдылган.

SWITCH баскыч коммутатору башкаруу командасын приводдун башкаруу блогуна берүү үчүн кайтарылуучу механизм менен жабдылган.

KEYPAD код клавиатурасы DoorHan орнотулган же тышкы кабылдагычы бар эшик приводун алыстан башкарууга арналган.

KEYPAD код клавиатурасы DoorHan орнотулган же тышкы кабылдагычы бар эшик приводун алыстан башкарууга арналган.

KEYSWITCH-N ачкыч-баскычы автоматтык системанын башкаруу блокуна ачкычты буруу аркылуу башкаруу командасын берүү үчүн колдонулат.

KEYSWITCH-N ачкыч-баскычы автоматтык системанын башкаруу блокуна ачкычты буруу аркылуу башкаруу командасын берүү үчүн колдонулат.

KEYCODE антивандалдык код клавиатурасы автоматтык түзүлүштү башкарууга арналган жана тышкы баскыч панел же прокси-карталарды окуу түзүлүшү катары колдонулушу мүмкүн.

KEYCODE антивандалдык код клавиатурасы автоматтык түзүлүштү башкарууга арналган жана тышкы баскыч панел же прокси-карталарды окуу түзүлүшү катары колдонулушу мүмкүн.

Шлагбаум стрелкасын кармагыч, кармагычтын бийиктигин жөнгө салуу мүмкүнчүлүгү менен.

Шлагбаум стрелкасын кармагыч, кармагычтын бийиктигин жөнгө салуу мүмкүнчүлүгү менен.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO сымсыз коопсуздук фотоэлементтери, асимметриялуу ачык жайлар үчүн айлануучу плата менен, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO сымсыз коопсуздук фотоэлементтери, асимметриялуу ачык жайлар үчүн айлануучу плата менен, инфракызыл берүүчү жана кабылдагычтан турат.

SIRENA сиренасы эшиктин кыймылына үн менен кабар берүү үчүн арналган.

SIRENA сиренасы эшиктин кыймылына үн менен кабар берүү үчүн арналган.

HEATER жылытуучу шайман төмөн температураларда эшик жана шлагбаум электроприводдорун жылытуу үчүн.

HEATER жылытуучу шайман төмөн температураларда эшик жана шлагбаум электроприводдорун жылытуу үчүн.

DHRE-1 тышкы радио кабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн арналган.

DHRE-1 тышкы радио кабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн арналган.

LAMP-PRO сигналдык LED лампасы, эшиктин кыймылын билдирүү үчүн антеннасы менен.

LAMP-PRO сигналдык LED лампасы, эшиктин кыймылын билдирүү үчүн антеннасы менен.

TL-LED светофору автоматтык кирүү чектөөчү түзүлүштөрдүн коопсуздугун камсыз кылуу үчүн.

TL-LED светофору автоматтык кирүү чектөөчү түзүлүштөрдүн коопсуздугун камсыз кылуу үчүн.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары 2021-жылдан бери DoorHan өндүргөн бардык автоматика түрлөрүн алыстан башкарууга арналган. Алар приводдун радио кабылдагычында эки эс тутум ячейкасын ээлейт. Бул пульттар менен бир убакта же өзүнчө беш же он беш түзүлүштү башкарууга болот.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары 2021-жылдан бери DoorHan өндүргөн бардык автоматика түрлөрүн алыстан башкарууга арналган. Алар приводдун радио кабылдагычында эки эс тутум ячейкасын ээлейт. Бул пульттар менен бир убакта же өзүнчө беш же он беш түзүлүштү башкарууга болот.

Техникалык мүнөздөмөлөр
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр Значение Примечание
Длина стрелы, м 4
Напряжение питания, В 220–240
Мощность, Вт 550
Диапазон рабочих температур, °С -20...+50
Максимальное время открывания/закрывания, сек 0,7–1
Интенсивность использования, % 100 (температура t = 20 °С учурда)
Класс защиты IP 54

1. Учурдагы учуу траекториясында стреланын башка нерселерге тийбеши керек жана ал аба электр зымдарынан кеминде 2 метр аралыкта өтүүсү шарт.

2. Стойка бетондоого ылайыкташтырылган бетке орнотулат.

3. Бетондоо тереңдиги топурак түрүнө жана жердин тоңуу тереңдигине жараша аныкталат.

4. Орнотулган жерде түтүктөр жана электр зымдары болбоосу керек.

Упаковка в коробку Характеристики упаковки
Состав Плёнка, пенопласт, кагаз куту
Длина, мм 1065
Ширина, мм 360
Высота, мм 295
Кошумча сүрөттөмө печать

Бекитүү чекитиндеги бесконтакттуу өчүргүчтөр шлагбаумдун учтук абалында так жана ишенимдүү токтотулушун камсыздайт.

Ураандардын алдын алуу үчүн атайын коргоо функциясы стреланын бүтүндүгүн автоунаа менен кагылышта да сактап калууга мүмкүндүк берет.

Жогорку ачылуу жана жабылуу ылдамдыгы шлагбаумду жогорку транспорт агымы бар объектилерде колдонууга шарт түзөт.

Шлагбаум стреланын абалын өчүрүүчү реле менен жабдылган, бул аны ар кандай автоматташтырылган системаларга туташтырууга мүмкүнчүлүк берет.

Орнотуу

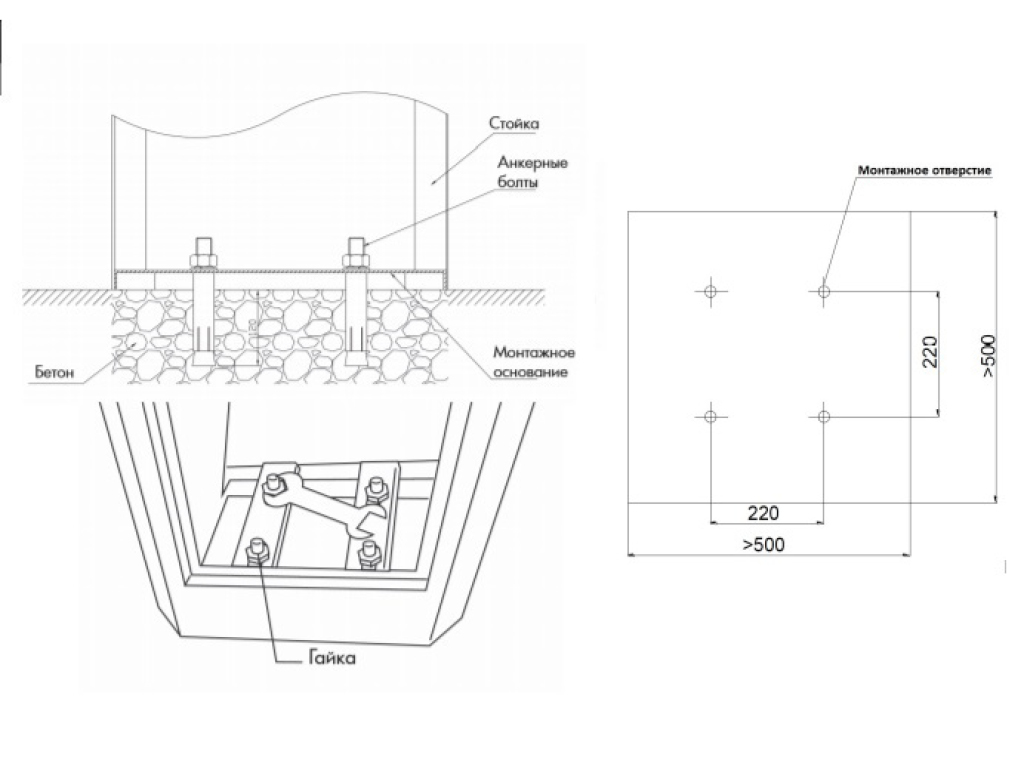

Способы монтажа
Анкердик болттор менен бекитилип, бетон негизге орнотулат.
Анкердик болттор менен бекитилип, бетон негизге орнотулат.
Документация
Инструкции
Паспорта и сертификаты

Монтаж жана эксплуатация боюнча нускамалар

Автоматташтыруу системаларын орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштамалар

Паспорт

Декларация

Сервис китеби

Кепилдик милдеттенмелери печать

DoorHan концернинин сатып алынган күндөн тартып 3 жылдык ишенимдүү иштөө кепилдиги берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.

Комплектация
Базовая комплектация
Башкаруу блогунун орнотулган шлагбаум стойкасы, алюминийден жасалган тулку, бекитүү элементтери, жип ийкемдүү пружина.

Башкаруу блогунун орнотулган шлагбаум стойкасы, алюминийден жасалган тулку, бекитүү элементтери, жип ийкемдүү пружина.

Дополнительная комплектация
WI-FI-модуль сымсыз башкаруу үчүн (NO башкаруу сигналы чыгаруу) электроприводдорду башкарууга арналган.

WI-FI-модуль сымсыз башкаруу үчүн (NO башкаруу сигналы чыгаруу) электроприводдорду башкарууга арналган.

GSM-модуль мобилдик телефондон сигнал кабыл алуу жана электроприводду же шлагбаумду иштетүү үчүн башкаруу буйругун берүү үчүн колдонулат.

GSM-модуль мобилдик телефондон сигнал кабыл алуу жана электроприводду же шлагбаумду иштетүү үчүн башкаруу буйругун берүү үчүн колдонулат.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 2-PRO-BLACK пульту эки автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4-PRO-BLACK пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4 пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

TRANSMITTER 4 пульту төрт автоматтык түзүлүштү алыстан башкарууга арналган.

COMMAND-433 сымсыз башкаруу баскычы эки автоматтык түзүлүштү алыстан башкарууга арналган. Машинанын күндөн коргоочу козырекке же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

COMMAND-433 сымсыз башкаруу баскычы эки автоматтык түзүлүштү алыстан башкарууга арналган. Машинанын күндөн коргоочу козырекке же дубалга бекитүү үчүн ыңгайлуу кронштейни бар.

SWITCH баскыч коммутатору башкаруу командасын приводдун башкаруу блогуна берүү үчүн кайтарылуучу механизм менен жабдылган.

SWITCH баскыч коммутатору башкаруу командасын приводдун башкаруу блогуна берүү үчүн кайтарылуучу механизм менен жабдылган.

KEYPAD код клавиатурасы DoorHan орнотулган же тышкы кабылдагычы бар эшик приводун алыстан башкарууга арналган.

KEYPAD код клавиатурасы DoorHan орнотулган же тышкы кабылдагычы бар эшик приводун алыстан башкарууга арналган.

KEYSWITCH-N ачкыч-баскычы автоматтык системанын башкаруу блокуна ачкычты буруу аркылуу башкаруу командасын берүү үчүн колдонулат.

KEYSWITCH-N ачкыч-баскычы автоматтык системанын башкаруу блокуна ачкычты буруу аркылуу башкаруу командасын берүү үчүн колдонулат.

KEYCODE антивандалдык код клавиатурасы автоматтык түзүлүштү башкарууга арналган жана тышкы баскыч панел же прокси-карталарды окуу түзүлүшү катары колдонулушу мүмкүн.

KEYCODE антивандалдык код клавиатурасы автоматтык түзүлүштү башкарууга арналган жана тышкы баскыч панел же прокси-карталарды окуу түзүлүшү катары колдонулушу мүмкүн.

Шлагбаум стрелкасын кармагыч, кармагычтын бийиктигин жөнгө салуу мүмкүнчүлүгү менен.

Шлагбаум стрелкасын кармагыч, кармагычтын бийиктигин жөнгө салуу мүмкүнчүлүгү менен.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-N коопсуздук фотоэлементтери, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO сымсыз коопсуздук фотоэлементтери, асимметриялуу ачык жайлар үчүн айлануучу плата менен, инфракызыл берүүчү жана кабылдагычтан турат.

PHOTOCELL-PRO сымсыз коопсуздук фотоэлементтери, асимметриялуу ачык жайлар үчүн айлануучу плата менен, инфракызыл берүүчү жана кабылдагычтан турат.

SIRENA сиренасы эшиктин кыймылына үн менен кабар берүү үчүн арналган.

SIRENA сиренасы эшиктин кыймылына үн менен кабар берүү үчүн арналган.

HEATER жылытуучу шайман төмөн температураларда эшик жана шлагбаум электроприводдорун жылытуу үчүн.

HEATER жылытуучу шайман төмөн температураларда эшик жана шлагбаум электроприводдорун жылытуу үчүн.

DHRE-1 тышкы радио кабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн арналган.

DHRE-1 тышкы радио кабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикаларын башкаруу үчүн арналган.

LAMP-PRO сигналдык LED лампасы, эшиктин кыймылын билдирүү үчүн антеннасы менен.

LAMP-PRO сигналдык LED лампасы, эшиктин кыймылын билдирүү үчүн антеннасы менен.

TL-LED светофору автоматтык кирүү чектөөчү түзүлүштөрдүн коопсуздугун камсыз кылуу үчүн.

TL-LED светофору автоматтык кирүү чектөөчү түзүлүштөрдүн коопсуздугун камсыз кылуу үчүн.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары 2021-жылдан бери DoorHan өндүргөн бардык автоматика түрлөрүн алыстан башкарууга арналган. Алар приводдун радио кабылдагычында эки эс тутум ячейкасын ээлейт. Бул пульттар менен бир убакта же өзүнчө беш же он беш түзүлүштү башкарууга болот.

TRANSMITTER 5PRO-BLACK/15PRO-BLACK/15TIMER-PRO-BLACK пульттары 2021-жылдан бери DoorHan өндүргөн бардык автоматика түрлөрүн алыстан башкарууга арналган. Алар приводдун радио кабылдагычында эки эс тутум ячейкасын ээлейт. Бул пульттар менен бир убакта же өзүнчө беш же он беш түзүлүштү башкарууга болот.

Техникалык мүнөздөмөлөр
Технические характеристики
Параметр Значение Примечание
Длина стрелы, м 4
Напряжение питания, В 220–240
Мощность, Вт 550
Диапазон рабочих температур, °С -20...+50
Максимальное время открывания/закрывания, сек 0,7–1
Интенсивность использования, % 100 (температура t = 20 °С учурда)
Класс защиты IP 54
Условия эксплуатации продукции

1. Учурдагы учуу траекториясында стреланын башка нерселерге тийбеши керек жана ал аба электр зымдарынан кеминде 2 метр аралыкта өтүүсү шарт.

2. Стойка бетондоого ылайыкташтырылган бетке орнотулат.

3. Бетондоо тереңдиги топурак түрүнө жана жердин тоңуу тереңдигине жараша аныкталат.

4. Орнотулган жерде түтүктөр жана электр зымдары болбоосу керек.

Упаковка
Упаковка в коробку Характеристики упаковки
Состав Плёнка, пенопласт, кагаз куту
Длина, мм 1065
Ширина, мм 360
Высота, мм 295
Кошумча сүрөттөмө

Бекитүү чекитиндеги бесконтакттуу өчүргүчтөр шлагбаумдун учтук абалында так жана ишенимдүү токтотулушун камсыздайт.

Ураандардын алдын алуу үчүн атайын коргоо функциясы стреланын бүтүндүгүн автоунаа менен кагылышта да сактап калууга мүмкүндүк берет.

Жогорку ачылуу жана жабылуу ылдамдыгы шлагбаумду жогорку транспорт агымы бар объектилерде колдонууга шарт түзөт.

Шлагбаум стреланын абалын өчүрүүчү реле менен жабдылган, бул аны ар кандай автоматташтырылган системаларга туташтырууга мүмкүнчүлүк берет.

Орнотуу
Способы монтажа
Анкердик болттор менен бекитилип, бетон негизге орнотулат.
Анкердик болттор менен бекитилип, бетон негизге орнотулат.
Кепилдик милдеттенмелери

DoorHan концернинин сатып алынган күндөн тартып 3 жылдык ишенимдүү иштөө кепилдиги берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
