AD-SP приводуна арналған автоматтык слайдинг эшик комплекти (эки жылмакай, эки жылбай турган, эки створкалуу ачылуучу жана үстү жагында фрамуга)

Автоматтык слайдинг эшик жогорку адамдар агымы бар ар кандай коммерциялык объекттердин кире бериш өткөөлүнө орнотуу үчүн арналган, мисалы, соода-развлекаттык жана бизнес-борборлор, ресторандар, кампалар жана өндүрүштүк комплекстер, медициналык мекемелер, коомдук-тиричиликке арналган имараттар. Фрамуга жана ачылуучу эшиктери бар автоматтык эшик конструкциялары бийик өткөөлдөрдү (4 мге чейин) жабууга, ошондой эле керектүү бийиктиктеги притолок жок өткөөлдөрдү жабууга мүмкүнчүлүк берет жана 1 200 мм туурасындагы ачылуучу эшик аркылуу эвакуациялык чыгууга шарт түзөт.
Зона применения:
Медицина мекемелери
Оорукана жана поликлиникалардын кире бериш өткөөлдөрү, операциялык жана стерилдүү зоналар, дарыканалар жана лабораториялык бөлмөлөр, тез жардам бөлүмдөрү.
Соода объекттери
Соода борборлору жана супермаркеттер, тармактык дүкөндөр («Пятерочка», «Магнит», «Перекресток»), үй жанына жайгашкан дүкөндөр жана бутиктер, дарыканалар, салондор жана банктардын бөлүмдөрү.
Мейманканалар жана ресторандар
Мейманканалардын кире бериш өткөөлдөрү, зоналарды бөлүү (мисалы: фойе — ресторан — ашкана), конференция залдары жана банкеттик аянттар.
Транспорттук түйүндөр
Аэропорттор, вокзалдар, автовокзалдар, терминалдарга жана күтүү залдарына кире бериш, эвакуациялык чыгыштар жана перронго чыгыштар.
Өндүрүштүк жана техникалык имараттар
Өндүрүштөгү таза зоналар, жүктөө/түстөө зоналары, өндүрүштүк жана административдик бөлмөлөрдү бөлүү, өткөөлдөр.
Артыкчылыктар
Функционалдуулук
Буюмду алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда ар кандай тапшырмаларды чечүүгө шарт түзөт.
Создокту ар кандай толтуруу мүмкүнчүлүгү
Создокту 8 же 9 мм коопсуз айнек менен же 24 мм айнек пакет менен толтуруу мүмкүнчүлүгү бар.
Жеңил чогултуу
Уникалдуу сухарлык туташтыруу створкаларды чогултуу жана бүт продукцияны монтаждоо убактын кескин кыскартууга, ошондой эле жарык өткөрүү аянтын кеңейтүүгө мүмкүндүк берет.
Конструкциялардын жана буюмдардын класстарынын ар түрдүүлүгү
Бул артыкчылык керектүү конструкцияны ар кандай өткөөлгө туура тандап алууга шарт түзөт: притолок жана каптал дубалдар жок болсо, каптал дубалдардын туурасы чектелген болсо же бөлмөдөн башка чыгыштар болбосо.
Жакабыра турган баа
Металлды аз колдонуу жана профиль системасын оптималдаштыруу аркылуу буюмдун баасы жагымдуу болуп эсептелет.
Функционалдуулук
Буюмду алты режимде колдонуу мүмкүнчүлүгү адамдардын өтүүсүн уюштурууда ар кандай тапшырмаларды чечүүгө шарт түзөт.
Создокту ар кандай толтуруу мүмкүнчүлүгү
Создокту 8 же 9 мм коопсуз айнек менен же 24 мм айнек пакет менен толтуруу мүмкүнчүлүгү бар.
Жеңил чогултуу
Уникалдуу сухарлык туташтыруу створкаларды чогултуу жана бүт продукцияны монтаждоо убактын кескин кыскартууга, ошондой эле жарык өткөрүү аянтын кеңейтүүгө мүмкүндүк берет.
Конструкциялардын жана буюмдардын класстарынын ар түрдүүлүгү
Бул артыкчылык керектүү конструкцияны ар кандай өткөөлгө туура тандап алууга шарт түзөт: притолок жана каптал дубалдар жок болсо, каптал дубалдардын туурасы чектелген болсо же бөлмөдөн башка чыгыштар болбосо.
Жакабыра турган баа
Металлды аз колдонуу жана профиль системасын оптималдаштыруу аркылуу буюмдун баасы жагымдуу болуп эсептелет.
Дизайн
Толтуруунун дизайны
Стандарттык түстөр
Створкалардын эки тараптуу боёктолуусу. Толтуруунун каалаган түрү, калыңдыгы 8, 9 жана 24 мм
Створкалардын эки тараптуу боёктолуусу. Толтуруунун каалаган түрү, калыңдыгы 8, 9 жана 24 мм
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Дополнительная комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Жылыш сенсору (арт. AD-06, 1 даана)

Жылыш сенсору (арт. AD-06, 1 даана)

Аралаш жылыш жана коопсуздук сенсору (арт. AD-34, 1 даана)

Аралаш жылыш жана коопсуздук сенсору (арт. AD-34, 1 даана)

Тартуучу ролик (арт. AD-14SP, 1 даана)

Тартуучу ролик (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда тышкы створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда тышкы створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички створкалар үчүн кареткалар комплекти (4 даана)

Кутунун каптал капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP үчүн / * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE үчүн

Кутунун каптал капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP үчүн / * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE үчүн

Жетектөөчү ремень (арт. AD-17, 11 м)

Жетектөөчү ремень (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда стопорлор комплекти (2 даана)

* AD-SP-TELESCOPE приводунда стопорлор комплекти (2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана)

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана)

Куту жана капак (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Куту жана капак (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Уплотнител менен рельс (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Уплотнител менен рельс (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Вертикалдуу створка профили, учунда кесүү 30 × 35 мм (арт. AHDS35 0106.FREZ)

Вертикалдуу створка профили, учунда кесүү 30 × 35 мм (арт. AHDS35 0106.FREZ)

Горизонталдуу створка профили 64 × 35 мм (арт. AHDS35 0108)

Горизонталдуу створка профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактар комплекти (арт. AD-100KIT, 2 комп.)

Закладной табактар комплекти (арт. AD-100KIT, 2 комп.)

AD-07SP — электромеханикалык кулпу AD-SP приводуна, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP — электромеханикалык кулпу AD-SP приводуна, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh) эшикти тышкы энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүнү камсыздайт.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh) эшикти тышкы энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүнү камсыздайт.

AD-30 — зымсыз (тырмак булагы менен) PUSH баскычы. Жылыш сенсору ордуна эшикти кол менен башкарууда колдонулат (баскычты басуу менен эшик ачылат).

AD-30 — зымсыз (тырмак булагы менен) PUSH баскычы. Жылыш сенсору ордуна эшикти кол менен башкарууда колдонулат (баскычты басуу менен эшик ачылат).

AD-31 — байланышсыз инфракызыл баскыч. Жылыш сенсору ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-31 — байланышсыз инфракызыл баскыч. Жылыш сенсору ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен режимдерди которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен режимдерди которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — аралаш жылыш жана коопсуздук сенсору. Бир корпусунда микротолкундуу радар сенсору жана өткөөлдө инфракызыл коопсуздук шторкасын бириктирет.

AD-34 — аралаш жылыш жана коопсуздук сенсору. Бир корпусунда микротолкундуу радар сенсору жана өткөөлдө инфракызыл коопсуздук шторкасын бириктирет.

AD-09 — фотоэлементтер комплекти, эшик өткөөлүндө коопсуздукту камсыздайт.

AD-09 — фотоэлементтер комплекти, эшик өткөөлүндө коопсуздукту камсыздайт.

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Упаковка
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для двустворчатых дверей, мм
5 074–6 200 (эки жылбай турган, ачылуучу створкалар жана фрамуга менен)
Притолока, мм
Талап кылынбайт
  1. Вертикалдуу створка профили
  2. Горизонталдуу створка профили
  3. Штапик
  4. Толтуруусу 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички уплотнител
  6. Сырткы уплотнител
  7. Орто уплотнител

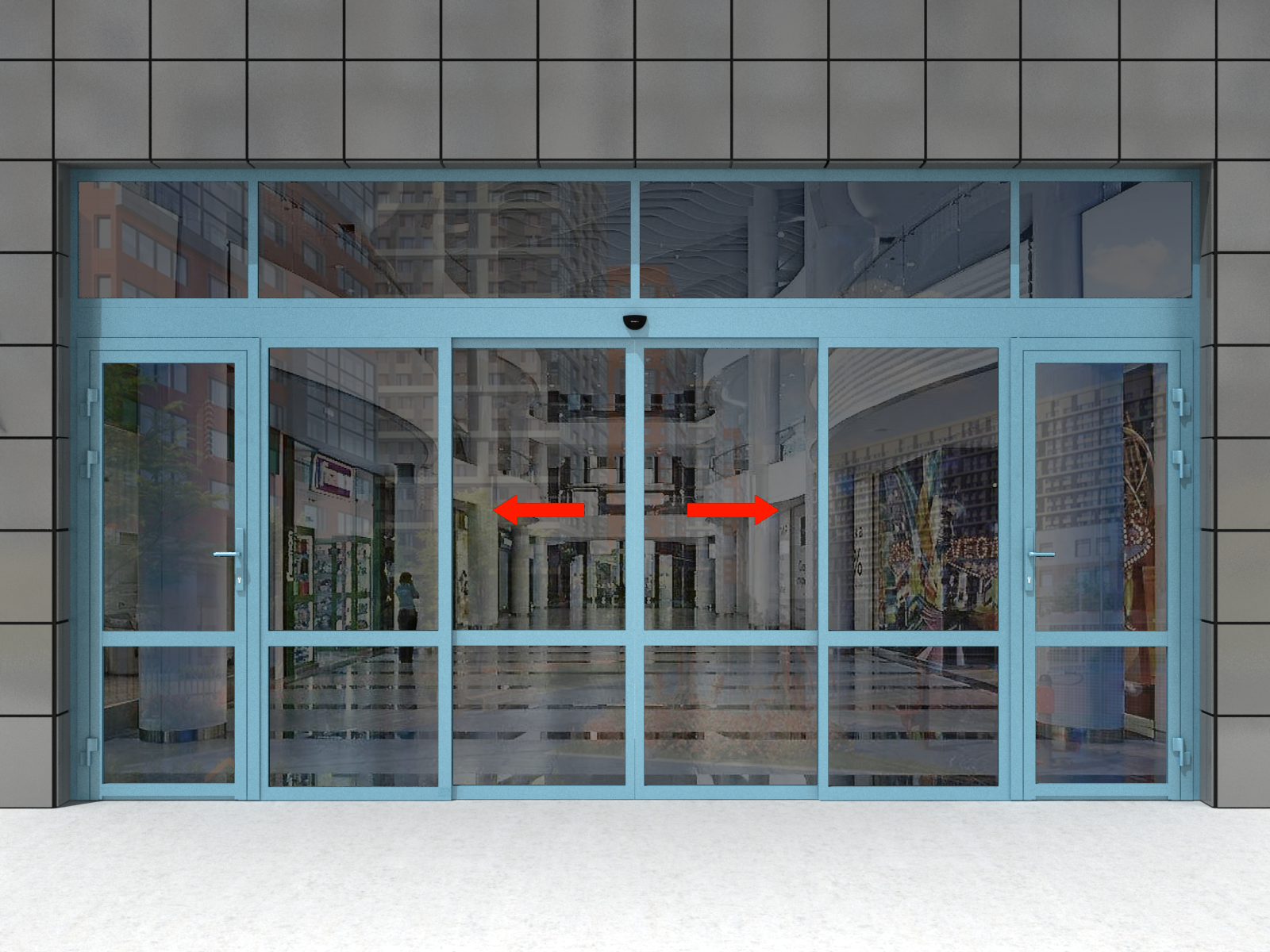

Фрамуга, эки жылбай турган жана ачылуучу створкалары менен эки створкалуу эшик конструкциясында.

Фрамуга, эки жылбай турган жана ачылуучу створкалары менен эки створкалуу эшик конструкциясында.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 074–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–1 763
K, мм Высота прохода 2 129–2 529
Эки створкалуу эшик.

Эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Бир жылмакай, бир жылбай турган створкасы бар бир створкалуу эшик (солго ачылат).

Бир жылмакай, бир жылбай турган створкасы бар бир створкалуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5000ге чейин
H, мм Высота проема 3000ге чейин
Эки жылмай турган жана эки жылбай турган створкалары бар эки створкалуу эшик

Эки жылмай турган жана эки жылбай турган створкалары бар эки створкалуу эшик

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6000ге чейин
H, мм Высота проема 3000ге чейин
Бир жылмай турган, бир жылбай турган створкасы жана фрамугасы бар бир створкалуу эшик (оңго ачылат).

Бир жылмай турган, бир жылбай турган створкасы жана фрамугасы бар бир створкалуу эшик (оңго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки жылбай турган створкалары жана фрамугасы бар эки створкалуу эшик.

Эки жылбай турган створкалары жана фрамугасы бар эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки бүт айнек түзүлгөн створкалары бар эки створкалуу эшик.

Эки бүт айнек түзүлгөн створкалары бар эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген створка
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир створкалуу эшик / эки створкалуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат бою

1. Эшикти электропривод менен кутусун имараттын сыртынан, көчөдөн орнотуу катуу тыюу салынат.

2. Эшиктин створкаларын кол менен ачуу жана жабуу авариялык учурда (энергия жок болгондо) же монтажды текшерүү учурунда гана жүргүзүлөт.

3. Эшиктин створкаларын кол менен ачып-жабууда күч колдонбоңуз. Створкаларды кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар жана жаныбарлар эшиктин ачылыш/жабылыш зонасында узак убакытка болбошу керек.

5. Блоктолгон эшиктерди кол менен жөлөп ачууга аракет кылуу, манжаларды же башка предметтерди кыймылдуу створка менен полдун арасындагы аралыкка салып коюу катуу тыюу салынат, анткени жаракат алуу коркунучу бар.

6. Створкаларды өтүүдө уруксатсыз соккуга учуртатпаңыз жана алардын ачылышын же жабылышын бөгөттөгөн аракеттерди жасабаңыз. Створкалардын кыймыл зонасында чуркап же туруп турууга тыюу салынат.

7. Створкалар кыймылда болгон учурда алардын жолунда башка предметтер жана таштандылар болбошу керек: алардын болушу створкалардын жылышына тоскоол болуп, блоктолушуна жана автоматика бузулушуна алып келиши мүмкүн.

8. Полго багыттоочуларды жана кареткалардын роликтерин булгантпаңыз, анткени бул створкалардын жылмакай кыймылын бузуп, кареткалардын блоктолушуна жана электроприводдун иштен чыгышына себеп болот.

9. Автоматтык эшиктин створкалары рельстен бойлоп жумшак жылышы керек, ачуу/жабуу цикли учурунда, створкалар толугу менен ачылган же жабылган абалга жеткенде милдеттүү тормоз менен токтотулушу зарыл.

10. Эшикти фотоэлементтер же ИК-шторка түрүндөгү коопсуздук элементтери орнотулбастан колдонууга катуу тыюу салынат.

Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач паллет. Профилдер гофрокартон менен оралган жана ПП тасма менен бекитилген.
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо профилдерди көпүрчөк плёнка менен орап, логотиптүү скотч менен бекитүүнү камтыйт. Бир таңгак профилдин массасы 35 кг ашпоосу керек.
Упаковка на палету Характеристики упаковки
Көпүрчөк плёнка менен таңгакталган профилдердин пачкалары пенопласт кутулук паллетке жайгаштырылып, скотч менен бекитилет.
Кошумча сүрөттөмө печать

Слайдинг эшиктерди өз алдынча орнотууга да, имараттын фасадына же кире бериш группасына интеграциялоого да болот.

Орнотуу
Способы монтажа
Подготовка строительного объекта
Автоматтык эшик кутусун өткөөлгө монтаждоо
Автоматтык эшик кутусун өткөөлгө монтаждоо
Телескоптук эшик кутусун өткөөлгө монтаждоо
Телескоптук эшик кутусун өткөөлгө монтаждоо
  1. Өткөөлдүн параметрлери: Н – өткөөлдүн бийиктиги (таза полдон өткөөлдүн жогорку чекке чейинки аралык); В – өткөөлдүн туурасы (сол чектен оң чекке чейинки аралык); h – притолок бийиктиги (өткөөлдүн жогору чектен шамалга чейинки аралык). Притолокту, өткөөлдүн туурасы жана бийиктиги боюнча өлчөөлөр минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана андан кийинки иштешин камсыздоо үчүн бөлмөнүн өткөөлүн алдын ала даярдоо зарыл. Өткөөлдүн тазалыгына төмөнкү талаптар бар: Өткөөл түз төрт бурчтуу формада болушу керек. Чектик беттердин түздүгү жана жылмакайлыгы сакталуусу зарыл, шпатлевка калдыксыз жана жараларсыз. Полдун бетинин түз жана горизонталдуу болушу керек, чыгып кеткен жана кирген жерлер болбошу шарт. 1 мге 1 ммге чейин ыгы жок. Вертикалдык жана горизонталдык беттер 1 ммге чейин ыгы менен түз болушу керек. Эгер өткөөл талаптардан айырмаланган абалда даярдалса, өлчөмдөрдү алуудан жана монтаждан мурун айырмачылыктар жоюлушу керек. Притолок жана каптал дубалдар бир түз планда болушу шарт. Өткөөлдүн чектик алкагы негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.
Документация
Инструкции
Паспорта и сертификаты
Чертежи

«AD-SP приводдуу автоматтык слайдинг эшик» инструкциясы

«AD-SP-TELESCOPE приводдуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңил створкаларын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин створкаларын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

Распашка створкалар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча инструкция

AD-34 кыймыл жана коопсуздук датчигин жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо талаптары

Автоматтык слайдинг эшик / AD-SP / AD-SP-TELESCOPE приводу паспорту

Алюминий профилге ылайыктык сертификаты

Автоматтык эшиктер үчүн приводдорго ылайыктык декларациясы

Негизги створка үчүн профилдер жана аксессуарлар каталогусу (архив)

Жеңил створкалуу автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Жеңил створкалуу телескоптук эшик үчүн профилдер жана аксессуарлар каталогусу

«Антипаника» функциясы бар автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Распашка створкалар менен конструкцияланган автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Кепилдик милдеттенмелери печать

Сатып алуучуга системанын комплекттерине чыгарылгандан кийин 2 жылдык кепилдик берилет, эксплуатация шарттары сакталганда.

Жаңы буюмдар
AD-30 зымсыз (шыкыртма) баскычы эшикти кол менен ачуу үчүн колдонулуп, таза бөлмөлөрдө (операция залдары жана лабораториялык блоктор), ошондой эле офис жана соода жайларында колдонулат.

AD-30 зымсыз (шыкыртма) баскычы эшикти кол менен ачуу үчүн колдонулуп, таза бөлмөлөрдө (операция залдары жана лабораториялык блоктор), ошондой эле офис жана соода жайларында колдонулат.

AD-34 датчиги – аралаш түрдөгү түзүлүш болуп, бир корпус ичинде микротолкундуу кыймыл радары жана инфракызыл коопсуздук шторкасын камтыйт. Бул датчик автоматтык AD-SP приводдуу слайдинг эшикке орнотулганда, коопсуздук фотоэлементтеринин жупунун ордуна же алар менен бирге иштей алат.

AD-34 датчиги – аралаш түрдөгү түзүлүш болуп, бир корпус ичинде микротолкундуу кыймыл радары жана инфракызыл коопсуздук шторкасын камтыйт. Бул датчик автоматтык AD-SP приводдуу слайдинг эшикке орнотулганда, коопсуздук фотоэлементтеринин жупунун ордуна же алар менен бирге иштей алат.

Дизайн
Толтуруунун дизайны
Створкалардын эки тараптуу боёктолуусу. Толтуруунун каалаган түрү, калыңдыгы 8, 9 жана 24 мм
Створкалардын эки тараптуу боёктолуусу. Толтуруунун каалаган түрү, калыңдыгы 8, 9 жана 24 мм
Стандарттык түстөр
RAL 9016 (ак)
RAL 9016 (ак)
RAL 9006 (жылмакай металл)
RAL 9006 (жылмакай металл)
RAL 7004 (боз)
RAL 7004 (боз)
RAL 1014 (беж)
RAL 1014 (беж)
RAL 2004 (кызгылт сары)
RAL 2004 (кызгылт сары)
RAL 3020 (кызыл)
RAL 3020 (кызыл)
RAL 3005 (бордо)
RAL 3005 (бордо)
RAL 6018 (ачык жашыл)
RAL 6018 (ачык жашыл)
RAL 6005 (жашыл)
RAL 6005 (жашыл)
RAL 7016 (антрацит)
RAL 7016 (антрацит)
RAL 5005 (көк)
RAL 5005 (көк)
RAL 8017 (күрөң-кызыл)
RAL 8017 (күрөң-кызыл)
RAL 9005 (кара)
RAL 9005 (кара)
RAL 8014 (күрөң)
RAL 8014 (күрөң)
Комплектация
Базовая комплектация
Электродвигатeль (арт. AD-01SP).

Электродвигатeль (арт. AD-01SP).

Контроллер (арт. AD-03SP).

Контроллер (арт. AD-03SP).

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Дисплей менен режимдерди которгуч (арт. AD-08SP)

Жылыш сенсору (арт. AD-06, 1 даана)

Жылыш сенсору (арт. AD-06, 1 даана)

Аралаш жылыш жана коопсуздук сенсору (арт. AD-34, 1 даана)

Аралаш жылыш жана коопсуздук сенсору (арт. AD-34, 1 даана)

Тартуучу ролик (арт. AD-14SP, 1 даана)

Тартуучу ролик (арт. AD-14SP, 1 даана)

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

Кареткалар комплекти (арт. AD-15SP, 4 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда тышкы створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда тышкы створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички створкалар үчүн кареткалар комплекти (4 даана)

* AD-SP-TELESCOPE приводунда ички створкалар үчүн кареткалар комплекти (4 даана)

Кутунун каптал капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP үчүн / * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE үчүн

Кутунун каптал капкактары комплекти (арт. AD-16SP, 2 даана) AD-SP үчүн / * (арт. AD-16SPTel, 2 даана) AD-SP-TELESCOPE үчүн

Жетектөөчү ремень (арт. AD-17, 11 м)

Жетектөөчү ремень (арт. AD-17, 11 м)

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

Стопорлор комплекти (арт. AD-19SP, 2 даана) AD-SP приводунда

* AD-SP-TELESCOPE приводунда стопорлор комплекти (2 даана)

* AD-SP-TELESCOPE приводунда стопорлор комплекти (2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Ремень кармагычтар комплекти (арт. AD-20SP, 2 даана)

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана)

Төмөнкү полго багыттоочу (арт. TPP-001-32D, 2 даана)

Куту жана капак (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Куту жана капак (арт. AHDS35 2009, 2011, 2012) AD-SP приводуна / * (арт. AHDS35 2019-2023) AD-SP-TELESCOPE приводуна

Уплотнител менен рельс (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Уплотнител менен рельс (арт. AHDS35 2010 c AD-29) AD-SP приводуна / * (арт. AHDS35 2023 c AD-29TEL, 2 даана) AD-SP-TELESCOPE приводуна

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Фотоэлемент үчүн профиль (арт. AHDS35 0213, 2 даана)

Вертикалдуу створка профили, учунда кесүү 30 × 35 мм (арт. AHDS35 0106.FREZ)

Вертикалдуу створка профили, учунда кесүү 30 × 35 мм (арт. AHDS35 0106.FREZ)

Горизонталдуу створка профили 64 × 35 мм (арт. AHDS35 0108)

Горизонталдуу створка профили 64 × 35 мм (арт. AHDS35 0108)

Закладной табактар комплекти (арт. AD-100KIT, 2 комп.)

Закладной табактар комплекти (арт. AD-100KIT, 2 комп.)

Дополнительная комплектация
AD-07SP — электромеханикалык кулпу AD-SP приводуна, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-07SP — электромеханикалык кулпу AD-SP приводуна, уруксатсыз кирүүгө каршы ишенимдүү коргоону камсыздайт / * (арт. AD-07SPTEL) AD-SP-TELESCOPE приводуна.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh) эшикти тышкы энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүнү камсыздайт.

AD-27 — аккумулятордук батарея (кубаттуулугу 2,0 Аh) эшикти тышкы энергиясыз 15–30 мүнөт (170 цикл) үзгүлтүксүз иштетүүнү камсыздайт.

AD-30 — зымсыз (тырмак булагы менен) PUSH баскычы. Жылыш сенсору ордуна эшикти кол менен башкарууда колдонулат (баскычты басуу менен эшик ачылат).

AD-30 — зымсыз (тырмак булагы менен) PUSH баскычы. Жылыш сенсору ордуна эшикти кол менен башкарууда колдонулат (баскычты басуу менен эшик ачылат).

AD-31 — байланышсыз инфракызыл баскыч. Жылыш сенсору ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-31 — байланышсыз инфракызыл баскыч. Жылыш сенсору ордуна кол менен байланышсыз башкаруу үчүн колдонулат (1–15 см аралыкта).

AD-32 — ачкыч менен режимдерди которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-32 — ачкыч менен режимдерди которгуч (5 режим). Дисплей менен которгучтун ордуна колдонулат жана эшикти башкарууга чектелген мүмкүнчүлүк берет.

AD-34 — аралаш жылыш жана коопсуздук сенсору. Бир корпусунда микротолкундуу радар сенсору жана өткөөлдө инфракызыл коопсуздук шторкасын бириктирет.

AD-34 — аралаш жылыш жана коопсуздук сенсору. Бир корпусунда микротолкундуу радар сенсору жана өткөөлдө инфракызыл коопсуздук шторкасын бириктирет.

AD-09 — фотоэлементтер комплекти, эшик өткөөлүндө коопсуздукту камсыздайт.

AD-09 — фотоэлементтер комплекти, эшик өткөөлүндө коопсуздукту камсыздайт.

Техникалык мүнөздөмөлөр
Таблица размеров
Параметр
Показатель
Высота проема, мм
2 505–4 000
Ширина проема для двустворчатых дверей, мм
5 074–6 200 (эки жылбай турган, ачылуучу створкалар жана фрамуга менен)
Притолока, мм
Талап кылынбайт
Конструкция
  1. Вертикалдуу створка профили
  2. Горизонталдуу створка профили
  3. Штапик
  4. Толтуруусу 8 мм, 9 мм (штапик менен) же 24 мм (штапиксиз)
  5. Ички уплотнител
  6. Сырткы уплотнител
  7. Орто уплотнител
Стандартные конструктивные решения

Фрамуга, эки жылбай турган жана ачылуучу створкалары менен эки створкалуу эшик конструкциясында.

Фрамуга, эки жылбай турган жана ачылуучу створкалары менен эки створкалуу эшик конструкциясында.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5 074–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–1 763
K, мм Высота прохода 2 129–2 529
Эки створкалуу эшик.

Эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Бир жылмакай, бир жылбай турган створкасы бар бир створкалуу эшик (солго ачылат).

Бир жылмакай, бир жылбай турган створкасы бар бир створкалуу эшик (солго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 5000ге чейин
H, мм Высота проема 3000ге чейин
Эки жылмай турган жана эки жылбай турган створкалары бар эки створкалуу эшик

Эки жылмай турган жана эки жылбай турган створкалары бар эки створкалуу эшик

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 6000ге чейин
H, мм Высота проема 3000ге чейин
Бир жылмай турган, бир жылбай турган створкасы жана фрамугасы бар бир створкалуу эшик (оңго ачылат).

Бир жылмай турган, бир жылбай турган створкасы жана фрамугасы бар бир створкалуу эшик (оңго ачылат).

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000
Эки жылбай турган створкалары жана фрамугасы бар эки створкалуу эшик.

Эки жылбай турган створкалары жана фрамугасы бар эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000
Эки бүт айнек түзүлгөн створкалары бар эки створкалуу эшик.

Эки бүт айнек түзүлгөн створкалары бар эки створкалуу эшик.

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3000ге чейин
H, мм Высота проема 3000ге чейин
Технические характеристики
Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 же 9 Жеңилдетилген створка
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Бир створкалуу эшик / эки створкалуу эшик
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Интенсивдүү өтүү үчүн, күнүнө 24 саат бою
Условия эксплуатации продукции

1. Эшикти электропривод менен кутусун имараттын сыртынан, көчөдөн орнотуу катуу тыюу салынат.

2. Эшиктин створкаларын кол менен ачуу жана жабуу авариялык учурда (энергия жок болгондо) же монтажды текшерүү учурунда гана жүргүзүлөт.

3. Эшиктин створкаларын кол менен ачып-жабууда күч колдонбоңуз. Створкаларды кескин түрдө түртүп ачуу тыюу салынат.

4. Балдар жана жаныбарлар эшиктин ачылыш/жабылыш зонасында узак убакытка болбошу керек.

5. Блоктолгон эшиктерди кол менен жөлөп ачууга аракет кылуу, манжаларды же башка предметтерди кыймылдуу створка менен полдун арасындагы аралыкка салып коюу катуу тыюу салынат, анткени жаракат алуу коркунучу бар.

6. Створкаларды өтүүдө уруксатсыз соккуга учуртатпаңыз жана алардын ачылышын же жабылышын бөгөттөгөн аракеттерди жасабаңыз. Створкалардын кыймыл зонасында чуркап же туруп турууга тыюу салынат.

7. Створкалар кыймылда болгон учурда алардын жолунда башка предметтер жана таштандылар болбошу керек: алардын болушу створкалардын жылышына тоскоол болуп, блоктолушуна жана автоматика бузулушуна алып келиши мүмкүн.

8. Полго багыттоочуларды жана кареткалардын роликтерин булгантпаңыз, анткени бул створкалардын жылмакай кыймылын бузуп, кареткалардын блоктолушуна жана электроприводдун иштен чыгышына себеп болот.

9. Автоматтык эшиктин створкалары рельстен бойлоп жумшак жылышы керек, ачуу/жабуу цикли учурунда, створкалар толугу менен ачылган же жабылган абалга жеткенде милдеттүү тормоз менен токтотулушу зарыл.

10. Эшикти фотоэлементтер же ИК-шторка түрүндөгү коопсуздук элементтери орнотулбастан колдонууга катуу тыюу салынат.

Упаковка
Упаковка в картон Характеристики упаковки
Төмөн жагында пенопласт блоктору бар жыгач паллет. Профилдер гофрокартон менен оралган жана ПП тасма менен бекитилген.
Упаковка в пузырчатую пленку Характеристики упаковки
Таңгактоо профилдерди көпүрчөк плёнка менен орап, логотиптүү скотч менен бекитүүнү камтыйт. Бир таңгак профилдин массасы 35 кг ашпоосу керек.
Упаковка на палету Характеристики упаковки
Көпүрчөк плёнка менен таңгакталган профилдердин пачкалары пенопласт кутулук паллетке жайгаштырылып, скотч менен бекитилет.
Кошумча сүрөттөмө

Слайдинг эшиктерди өз алдынча орнотууга да, имараттын фасадына же кире бериш группасына интеграциялоого да болот.

Орнотуу
Способы монтажа
Автоматтык эшик кутусун өткөөлгө монтаждоо
Автоматтык эшик кутусун өткөөлгө монтаждоо
Телескоптук эшик кутусун өткөөлгө монтаждоо
Телескоптук эшик кутусун өткөөлгө монтаждоо
Подготовка строительного объекта
  1. Өткөөлдүн параметрлери: Н – өткөөлдүн бийиктиги (таза полдон өткөөлдүн жогорку чекке чейинки аралык); В – өткөөлдүн туурасы (сол чектен оң чекке чейинки аралык); h – притолок бийиктиги (өткөөлдүн жогору чектен шамалга чейинки аралык). Притолокту, өткөөлдүн туурасы жана бийиктиги боюнча өлчөөлөр минимум эки жерде жүргүзүлөт. Акыркы өлчөм катары ар дайым эң кичине мааниси кабыл алынат.
  2. Конструкцияны сапаттуу монтаждоо жана андан кийинки иштешин камсыздоо үчүн бөлмөнүн өткөөлүн алдын ала даярдоо зарыл. Өткөөлдүн тазалыгына төмөнкү талаптар бар: Өткөөл түз төрт бурчтуу формада болушу керек. Чектик беттердин түздүгү жана жылмакайлыгы сакталуусу зарыл, шпатлевка калдыксыз жана жараларсыз. Полдун бетинин түз жана горизонталдуу болушу керек, чыгып кеткен жана кирген жерлер болбошу шарт. 1 мге 1 ммге чейин ыгы жок. Вертикалдык жана горизонталдык беттер 1 ммге чейин ыгы менен түз болушу керек. Эгер өткөөл талаптардан айырмаланган абалда даярдалса, өлчөмдөрдү алуудан жана монтаждан мурун айырмачылыктар жоюлушу керек. Притолок жана каптал дубалдар бир түз планда болушу шарт. Өткөөлдүн чектик алкагы негизги конструкция, ширетилген түтүк, фасад профили же витраж түрүндө болушу керек.
Кепилдик милдеттенмелери

Сатып алуучуга системанын комплекттерине чыгарылгандан кийин 2 жылдык кепилдик берилет, эксплуатация шарттары сакталганда.

Документация
Инструкции

«AD-SP приводдуу автоматтык слайдинг эшик» инструкциясы

«AD-SP-TELESCOPE приводдуу телескоптук эшик» инструкциясы

Автоматтык/телескоптук эшиктердин жеңил створкаларын чогултуу боюнча инструкция

«Антипаника» функциясы бар автоматтык эшиктердин створкаларын чогултуу боюнча инструкция

Фрамуга жана автоматтык эшик менен конструкцияларды чогултуу боюнча инструкция

Распашка створкалар жана фрамуга менен автоматтык эшик конструкцияларын чогултуу боюнча инструкция

AD-34 кыймыл жана коопсуздук датчигин жөндөө боюнча инструкция

Проемду даярдоо жана монтаждоо талаптары

Паспорта и сертификаты

Автоматтык слайдинг эшик / AD-SP / AD-SP-TELESCOPE приводу паспорту

Алюминий профилге ылайыктык сертификаты

Автоматтык эшиктер үчүн приводдорго ылайыктык декларациясы

Чертежи

Негизги створка үчүн профилдер жана аксессуарлар каталогусу (архив)

Жеңил створкалуу автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Жеңил створкалуу телескоптук эшик үчүн профилдер жана аксессуарлар каталогусу

«Антипаника» функциясы бар автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Распашка створкалар менен конструкцияланган автоматтык эшик үчүн профилдер жана аксессуарлар каталогусу

Буйрутма бериңиз
