MDLM сериясындагы механикалык «МИНИДОК» платформасы. Бул платформа кичине жана орто өлчөмдөгү, бийиктиктери дээрлик бирдей болгон унаалар паркы менен төмөн интенсивдүүлүккө ээ аймактарда иштөө үчүн ыңгайлуу жана экономикалык эффективдүү чечим катары иштелип чыккан.«МИНИДОК» электр менен камсыздоону талап кылбагандыктан, электрогидравликалык платформаны орнотууга мүмкүнчүлүк жок болгон жерлерде колдонууга ылайыктуу. «МИНИДОК» платформасын бир адамдын күчү менен кол рычагы аркылуу мануалдык башкарууга болот.

Зона применения:

Кампа комплекстери

монтаж менен заказ берүү

Артыкчылыктар

Кичинекей унааларга тейлөө

Бул буюм кичинекей жана орто өлчөмдөгү унаалар паркы менен иштөөгө арналган жана чоң тоннаждуу транспортторго ылайык эмес.

Экономикалык үнөмдүүлүк

Бийиктиктери жакын болгон кичинекей унаалар паркы үчүн экономикалык үнөмдүү чечим.

Жөнөкөй башкаруу

Бир адамдын күчү менен оңой башкарылат жана электр менен камсыздоону талап кылбайт.

Жеңил тейлөө

Платформанын корпусу менен аппарелинин ортосундагы мөөрөлөр өзүнчө тазаланат.

Кичинекей унааларга тейлөө

Экономикалык үнөмдүүлүк

Бийиктиктери жакын болгон кичинекей унаалар паркы үчүн экономикалык үнөмдүү чечим.

Жөнөкөй башкаруу

Бир адамдын күчү менен оңой башкарылат жана электр менен камсыздоону талап кылбайт.

Жеңил тейлөө

Платформанын корпусу менен аппарелинин ортосундагы мөөрөлөр өзүнчө тазаланат.

Комплектация

Базовая комплектация

Дополнительная комплектация

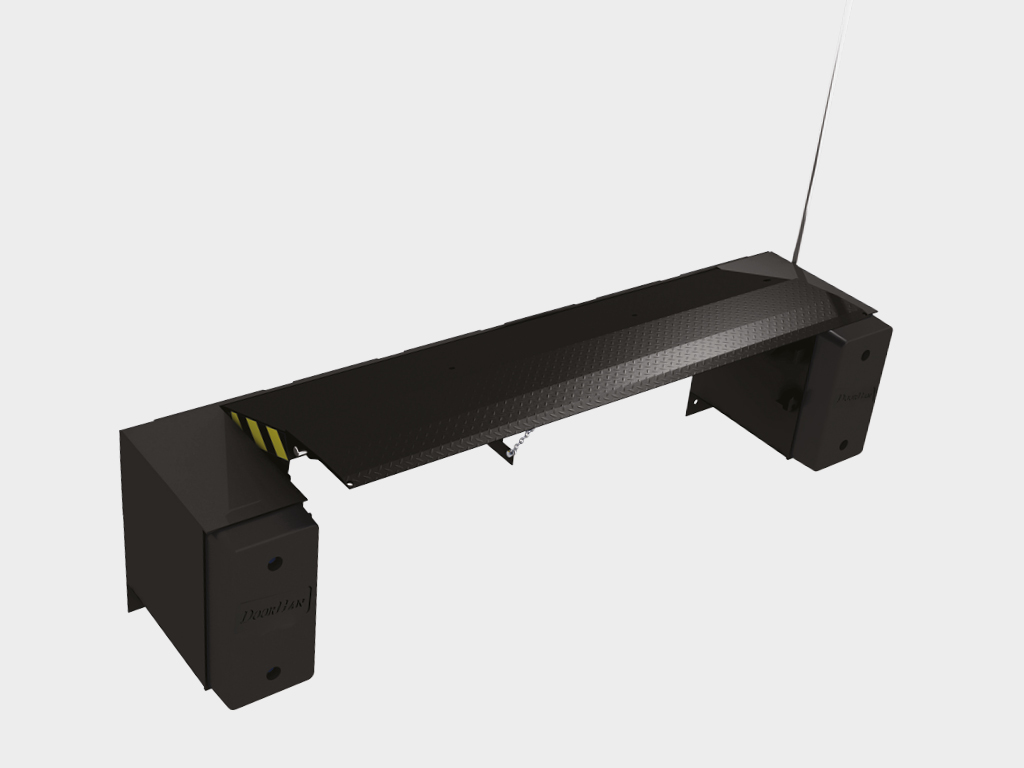

Төшөлүү түрүндөгү механикалык уравнителдүү «МИНИДОК» платформасынын негизги комплектинде эки даана BR450x250x100 бампер камтылган. Ичине орнотулуучу түрүндөгү «МИНИДОК» уравнителдүү платформасы үчүн бамперлер өзүнчө сатып алынат.

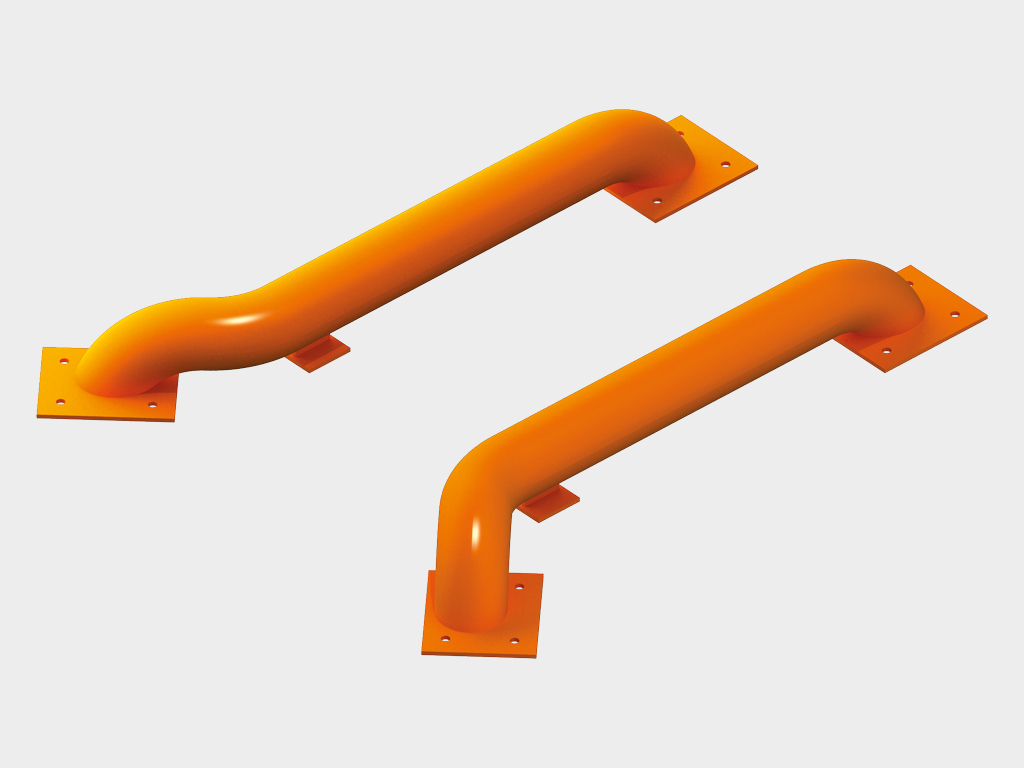

Дөңгөлөктөр үчүн багыттоочулар — унааны докто тез жана так токтотууну камсыз кылуу, ошондой эле герметизаторлорду жана имараттын дубалдарын зыяндан коргоо үчүн иштелип чыккан. Багыттоочулар унаанын дөңгөлөк челиндеги мүмкүн болгон байланыштарды минималдаштыруу максатында иштелип чыккан. Алар бекитүү үчүн тешиктери бар диаметри 159 мм болгон болот түтүктөрдөн турат. Негизги түс — RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёлуусу же ысык цинктелген версиясы бар. Багыттоочулар доктун алдына эки жол менен орнотулат — анкёр бурамалар менен же бетондоонун жардамы менен.

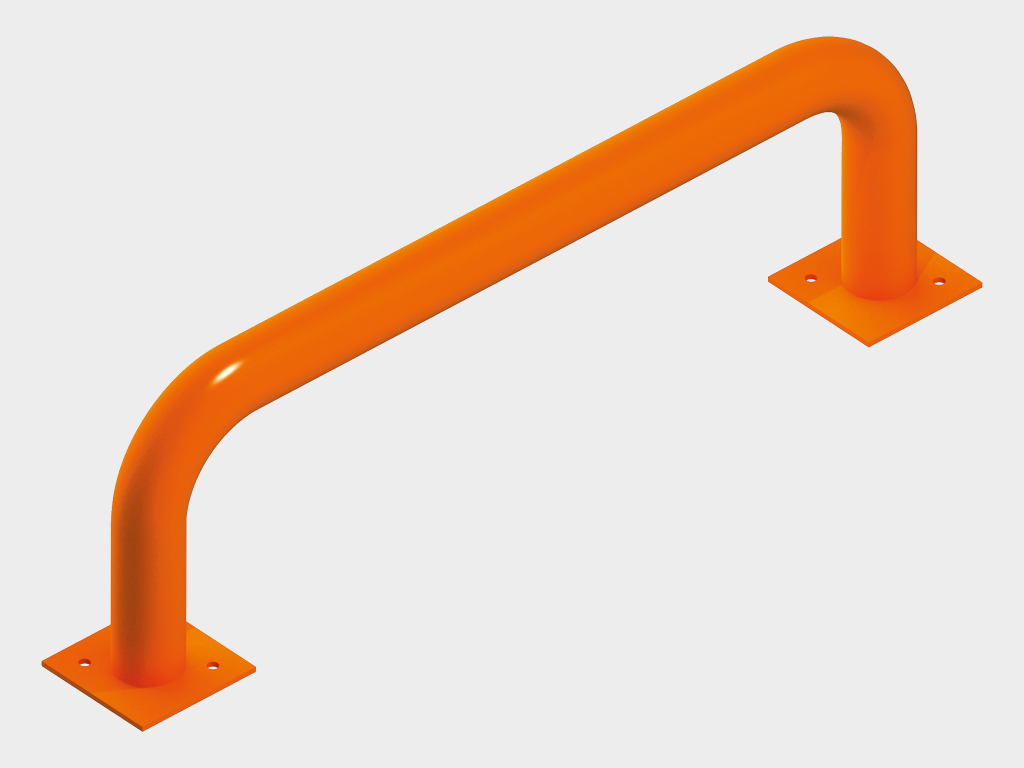

Ограждения имараттын ичинде орнотулуп, жүк ташуучу автоунаанын шыкарткычынан дубалдарды коргоо үчүн кызмат кылат. Алар складдын ичиндеги жана докко киришиндеги жүк ташуучу автоунаанын туура жана коопсуз кыймылын камсыз кылат. Ограждения диаметри 100–159 мм болгон тегерек түтүктөрдөн жасалат, ошондой эле заказчынын эскизине ылайык каалаган формада жасалышы мүмкүн. Негизги түс — RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёлушу же ысык цинктелген варианты бар.

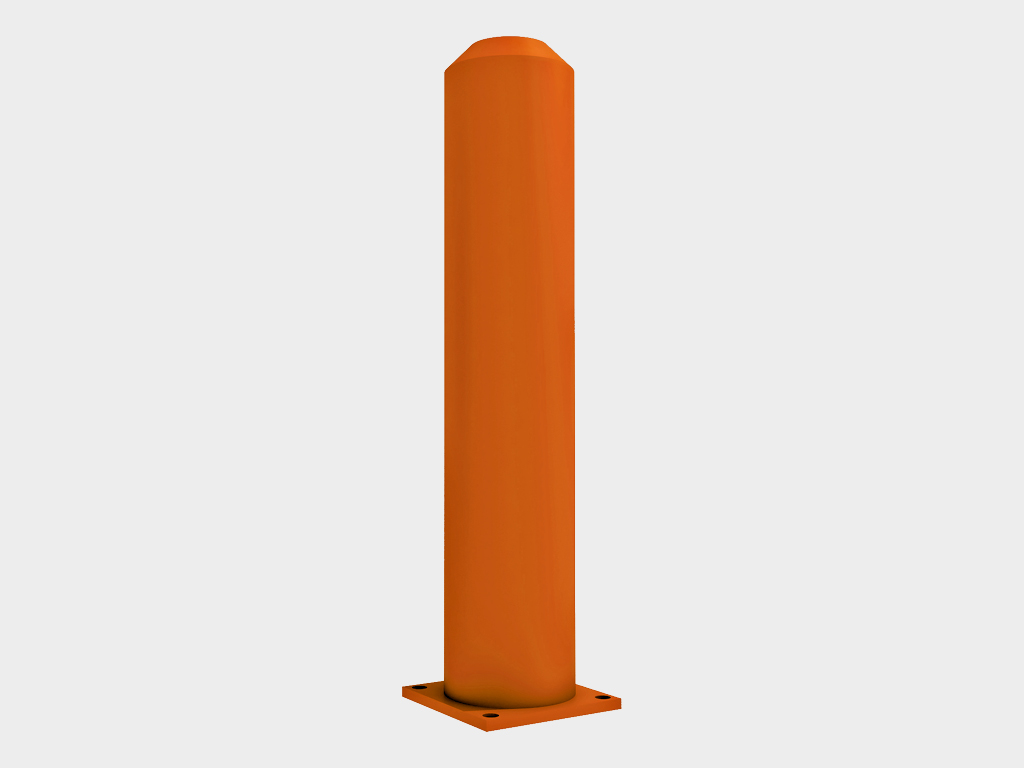

Отбойдук мамылар — жүк ташуучу автоунаанын шыкарткыч менен тийишинен коргоо үчүн дарбазанын бурчтук устундарын коргоого арналган. Мамылар имараттын ичинде, устундардын алдында орнотулат. Отбойдук мамынын диаметри 100дөн 159 ммге чейинки аралыкта болот. Негизги түс — RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёлуусу же ысык цинктелген версиясы мүмкүн.

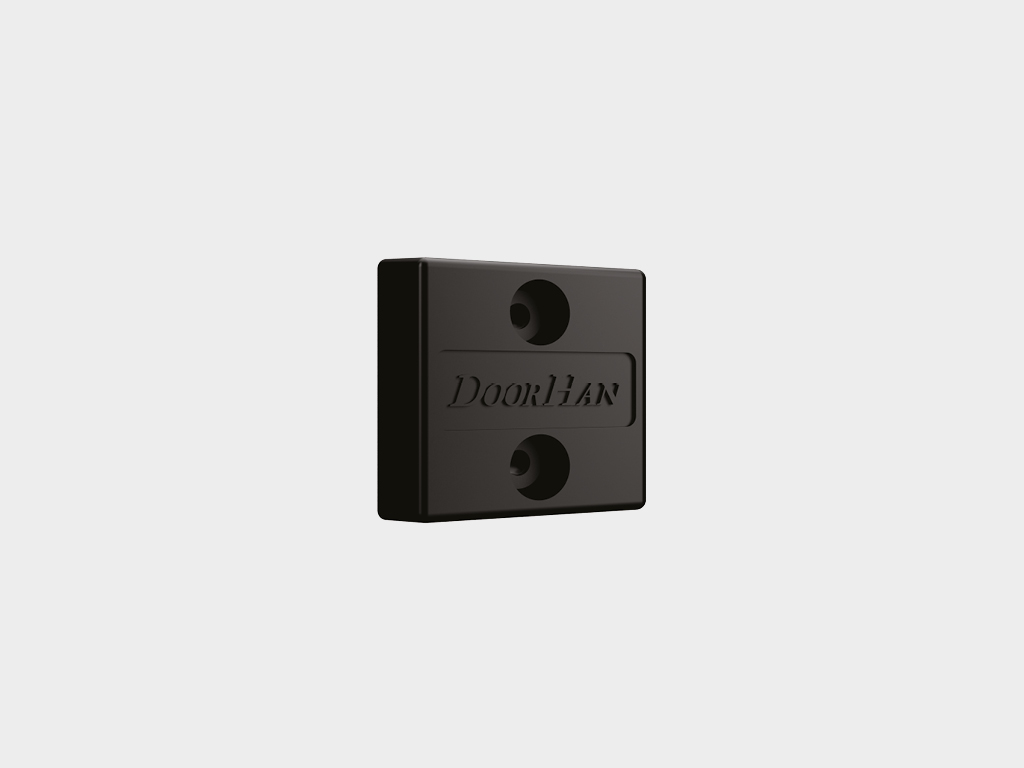

Артикул «BR250x250x100». Негизги. 250×250×100 мм өлчөмүндөгү резина бампер. Жүк ташуучу автоунаанын жүктөө жерине коопсуз жакындашын камсыз кылып, имарат дубалдарынын бузулушун алдын алат. Орнотуу өлчөмдөрү «Чертеждер» бөлүмүндө берилген. Факультативдүү түрдө ичке орнотмо типтеги платформа үчүн гана.

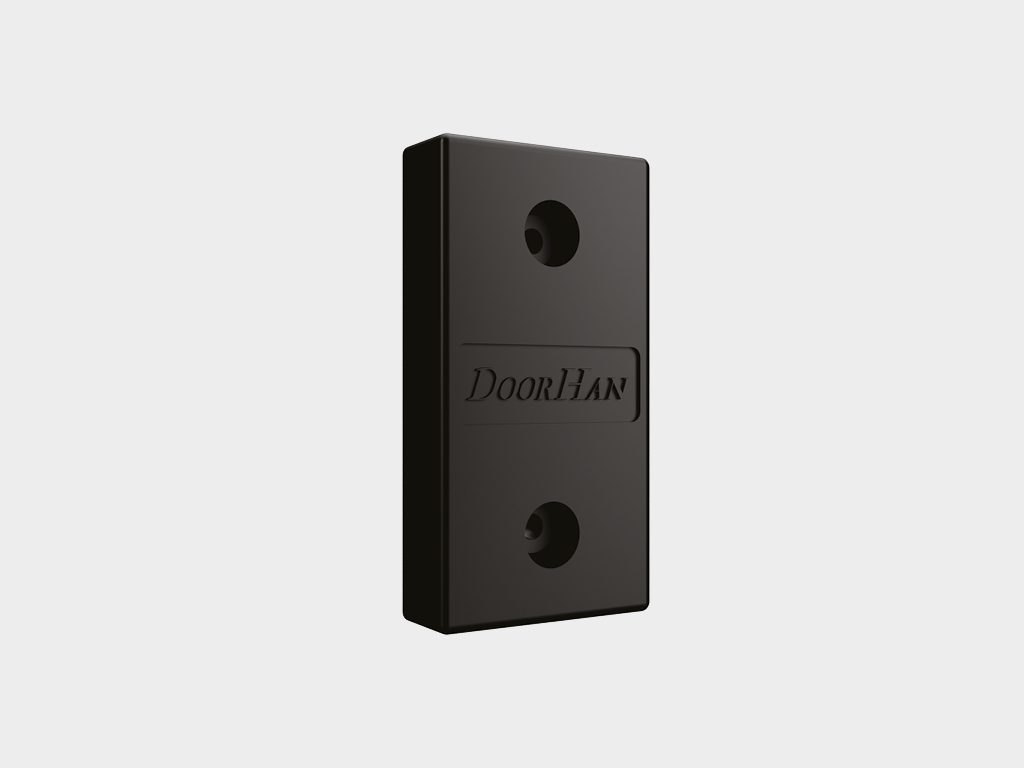

Артикул «BR450x250x100». Негизги. 450×250×100 мм өлчөмүндөгү резина бампер. Жүк ташуучу автоунаанын жүктөө жерине коопсуз жакындашын камсыз кылып, имарат дубалдарынын бузулушун алдын алат. Орнотуу өлчөмдөрү «Чертеждер» бөлүмүндө берилген. Факультативдүү түрдө ичке орнотмо типтеги платформа үчүн гана.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

700

Ширина уравнительной платформы, мм

1 600; 1 800; 2 000

Цвет

RAL 9005 (кара), RAL 5005 (көк)

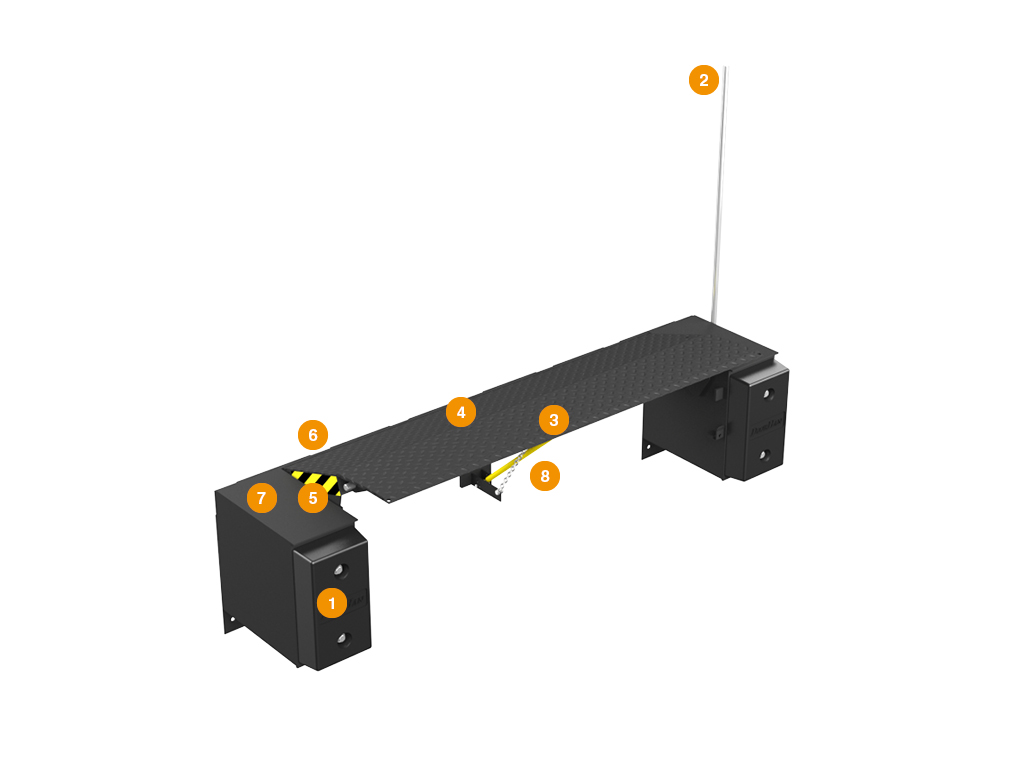

Резина бампер
Рычаг
Аппарель
Платформа капкагы
Сигналдык сары-кара тилке
Ферма
Тумба
Газдык пружина

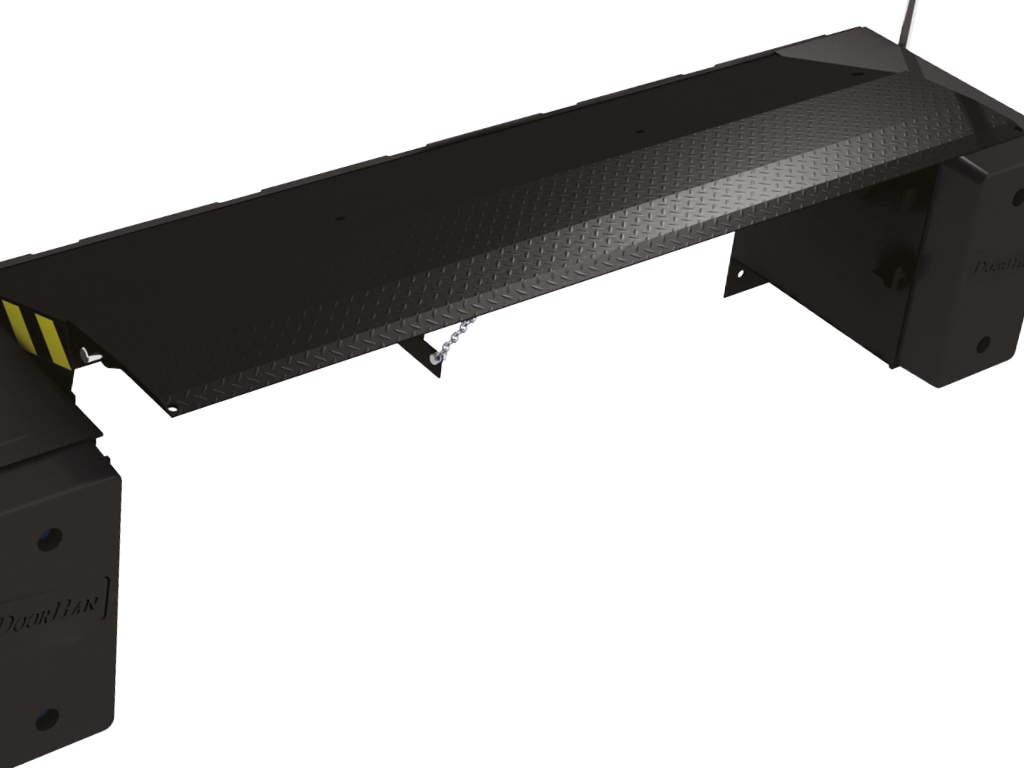

Стандарттык аппарель – 300 мм.

Параметр	Значение	Примечание
Длина, мм	700
Ширина, мм	1 600; 1 800; 2 000
Вес изделия, кг	370
Допустимая нагрузка, кг (кН)	6 000 (60)
Максимальная точечная нагрузка, Н/мм²	1,3	Жогорку табак – 6 мм
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-20…+50

1. Теңдөөчү платформанын ишенимдүү жана үзгүлтүксүз иштешин камсыз кылуу үчүн аны үзгүлтүксүз техникалык кароо жана тейлөөдөн өткөрүү сунушталат.

2. Платформаны башкаруу учурунда анын иш аймагында адамдар же жүк болбошу керек.

3. Платформа иштеп жатканда дарбаза толугу менен ачык абалда болушу зарыл.

4. Унаа туура токтогонуна ынануу керек. Эгер унаанын өз алдынча жылып кетүү тобокелдиги бар болсо, дөңгөлөктөрдү атайын тыгындар менен бекитиңиз.

5. Жүктөө/түшүрүү алдында аппарель толугу менен унаанын кузовуна киргенине ынануу зарыл. Аппарелдин кузовго кирүү тереңдиги кеминде 100 мм болушу керек.

6. Пневматикалык дөңгөлөктөрү бар стандарттык жүктөгүчтөр жана кол менен башкарылуучу гидравликалык арбалар үчүн чекиттик жүгү 1,3 Н/мм² болгон теңдөөчү платформаларды колдонууга уруксат берилет.

7. Бул буюм кичинекей жана орто өлчөмдөгү унаалар паркы үчүн иштелип чыккан жана чоң тоннаждуу унаалар менен иштөөгө арналган эмес.

8. Платформа аркылуу күнүнө өткөрүлүүчү жүк салмагы 8 тоннадан ашпашы керек, бул болжол менен беш унаанын жүктөлүшү/түшүрүлүшүнө туура келет.

Кошумча сүрөттөмө печать

Көтерүү жана монтаждоо үчүн жабдуулар:

- вилкалуу жүктөгүч (минималдуу жүк көтөрүмдүүлүгү — 10 кН; вилкалардын узундугу — кеминде 1 000 мм).

Орнотуу үчүн жабдуулар:

- ширетүүчү аппарат (5–200 А) же ага окшош жабдуу;

- 3 мм диаметри бар ширетүүчү электроддор;

- көтөрүүчү кран (минималдуу жүк көтөрүмдүүлүгү — 10 кН);

- ачкычтар комплекти (гайкалар үчүн).

Орнотуу

Способы монтажа

Подготовка строительного объекта

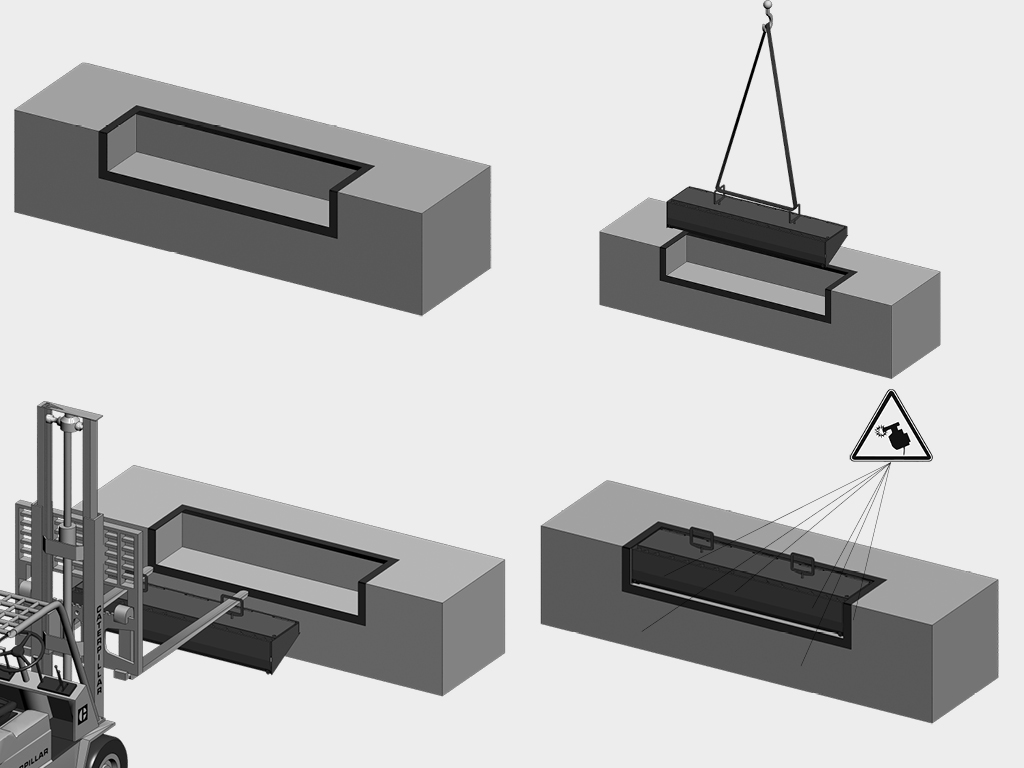

Ичине орнотуу.

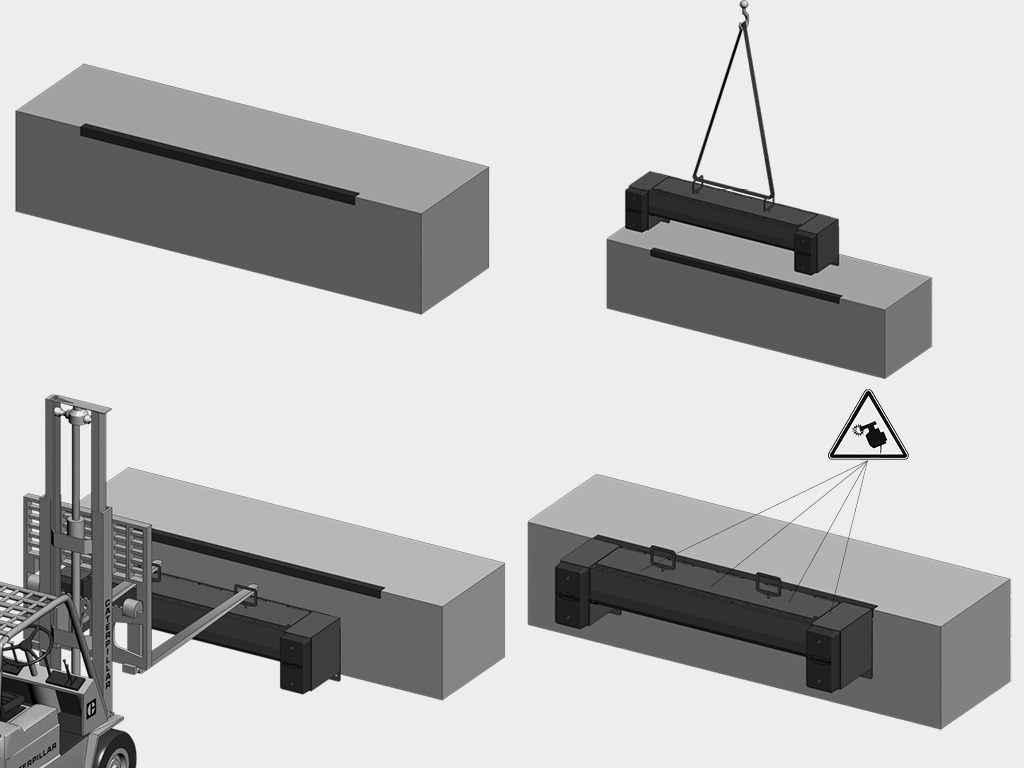

Төшөлүү орнотуу.

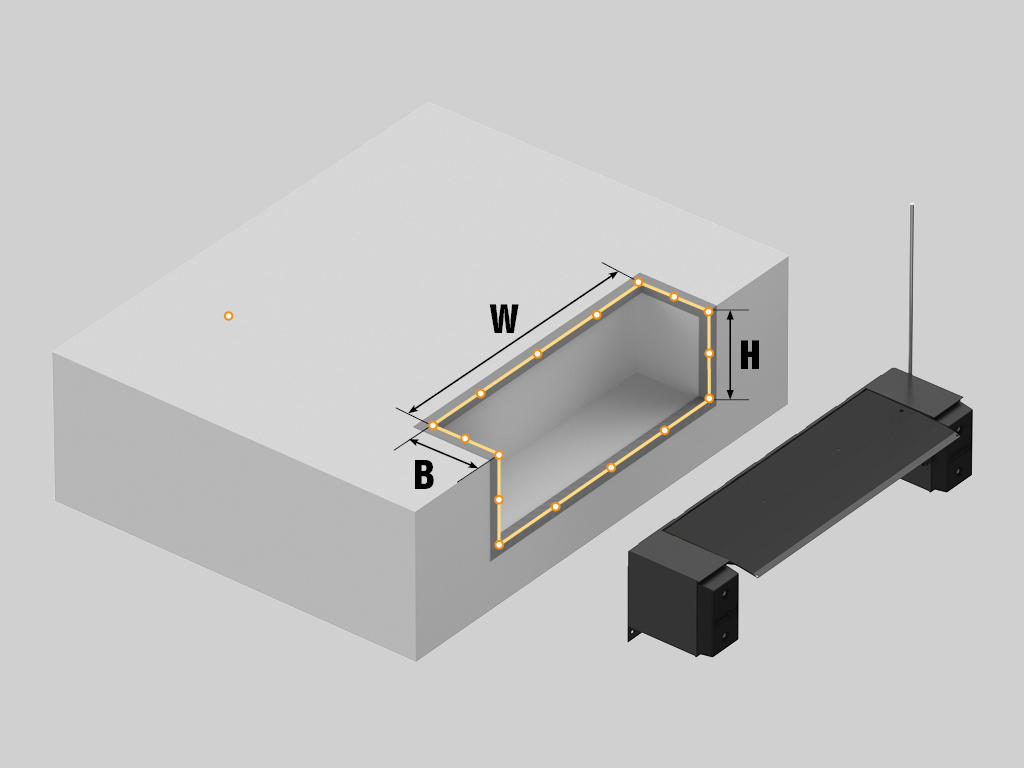

W – приямоктун туурасы.
H – приямоктун бийиктиги.
B – приямоктун тереңдиги.
Приямокту даярдоо. Платформа үчүн приямок өндүрүүчүнүн берген чертеждерине так ылайык даярдалышы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Механикалык уравнителдүү платформа «МИНИДОК»

PDF

Техникалык тейлөө китеби «Механикалык уравнителдүү платформа»

PDF

Тууралуулук сертификаты (жүктөө жабдуулары)

PDF

«МИНИДОК» уравнителдүү платформага паспорт

PDF

MDLME сериясындагы ичине орнотулуучу механикалык уравнителдүү «МИНИДОК» платформа

PDF

DWG

MDLMS сериясындагы төшөлүү түрүндөгү механикалык уравнителдүү «МИНИДОК» платформа

PDF

DWG

MDLME приямокту даярдоо схемасы

PDF

DWG

MDLMS пандусту даярдоо схемасы

PDF

DWG

Приямокторго түшкөн жүктөрдү бөлүштүрүү схемасы

PDF

DWG

Дөңгөлөктөр үчүн багыттоочтор

PDF

Дөңгөлөктөр үчүн багыттоочторду орнотуу схемасы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан чыгарылган «МИНИДОК» уравнителдүү платформанын иштөө кепилдиги сатып алынган күндөн тартып чекене жана дилердик заказдар үчүн 2 жылдык мөөнөткө берилет.
