Электромеханикалык тизмектүү түрүндөгү SECTIONAL-800PRO приводу төмөн жана стандарттык көтөрүү түрүндөгү турмуштук секциялык эшиктерди автоматташтыруу үчүн, эшиктин салмагы 150 кг чейин. Ал эми SECTIONAL-1000PRO приводу эшиктин салмагы 180 кг чейин болгон эшиктерди автоматташтыруу үчүн ылайыкталган.

Зона применения:

Жеке менчик үйлөр

Төмөн жана стандарттык көтөрүү түрү менен үй шартындагы секциялык гараж эшиктерин автоматташтыруу.

Авто токтотуучу жайлар

Төмөн интенсивдүүлүк менен колдонулуучу автоунаа токтотуучу жайларга кирүүнү чектеген эшиктерди автоматташтыруу.

Амбардык комплекстер

Жүк түшүрүү-жүктөө зоналарынын ачык проемдорун жаап турган эшиктерди автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Жүргүзгүчтүн коопсуз иштетилиши

Жүргүзгүчтүн коопсуздугу күчкө негизделген коргоо функциясы жана фотоэлементтерди туташтыруу мүмкүнчүлүгү аркылуу камсыздалат.

Энергияны үнөмдөөчү компоненттер

Жүргүзгүчтө электр энергиясын үнөмдөөгө мүмкүндүк берген светодиоддук жарык берүү системасы ишке ашырылган.

Жарыктандырууну алыстан башкаруу

Жарык берүү үчүн ички светодиоддук лампаны алыстан башкаруу пульту менен башкаруу мүмкүнчүлүгү бар.

Автоматтык жабуу функциясы

Вороттордун автоматтык жабылышы функциясы программаланган кечигүү убактысы менен иштейт

Орнотуу жеңилдиги жана ыңгайлуулугу

Жүргүзгүч эки U-түзүлүштүү кронштейн менен багыттоочу үстүнө орнотулат жана монтаждоо үчүн кошумча конструкцияларды же кронштейндерди талап кылбайт.

Жүргүзгүчтүн коопсуз иштетилиши

Энергияны үнөмдөөчү компоненттер

Жарыктандырууну алыстан башкаруу

Жарык берүү үчүн ички светодиоддук лампаны алыстан башкаруу пульту менен башкаруу мүмкүнчүлүгү бар.

Автоматтык жабуу функциясы

Вороттордун автоматтык жабылышы функциясы программаланган кечигүү убактысы менен иштейт

Орнотуу жеңилдиги жана ыңгайлуулугу

Дизайн

Жүргүзгүчтүн дизайны

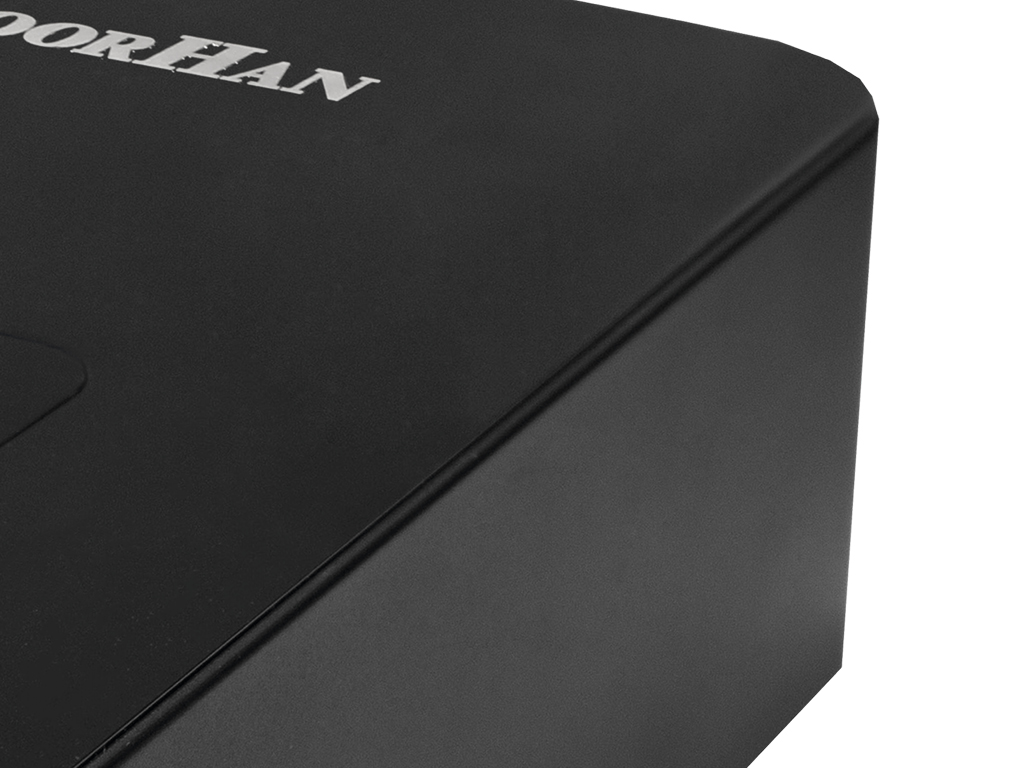

Жогорку таасирге туруштук берген ABS-пластик

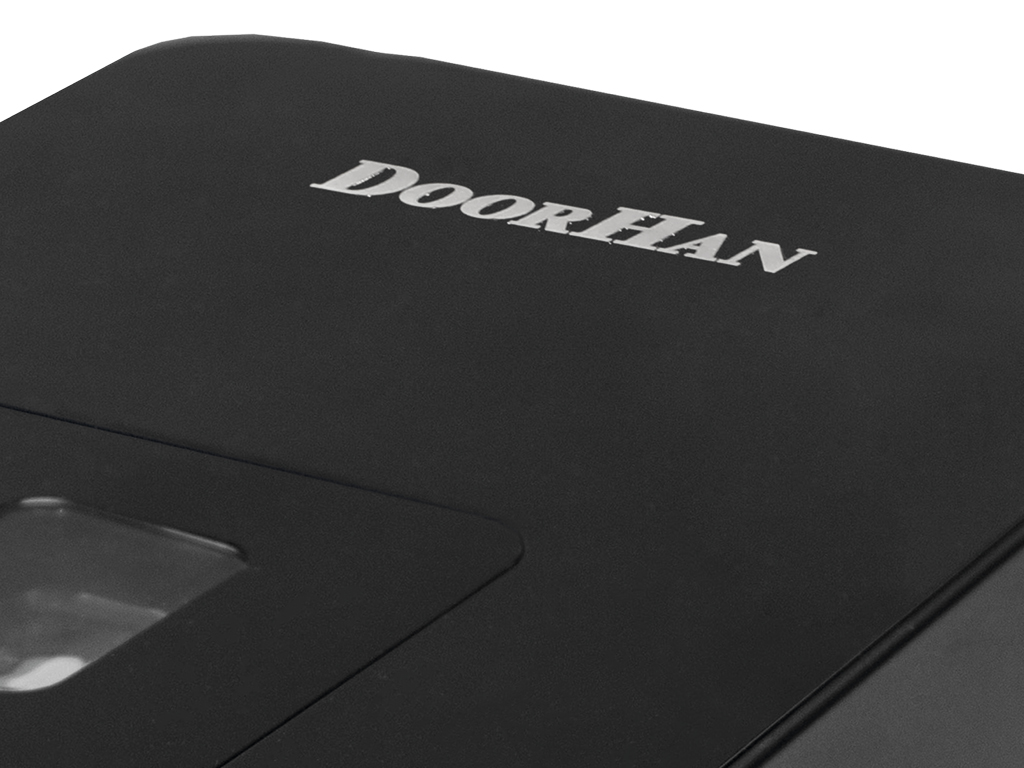

Металл логотиби

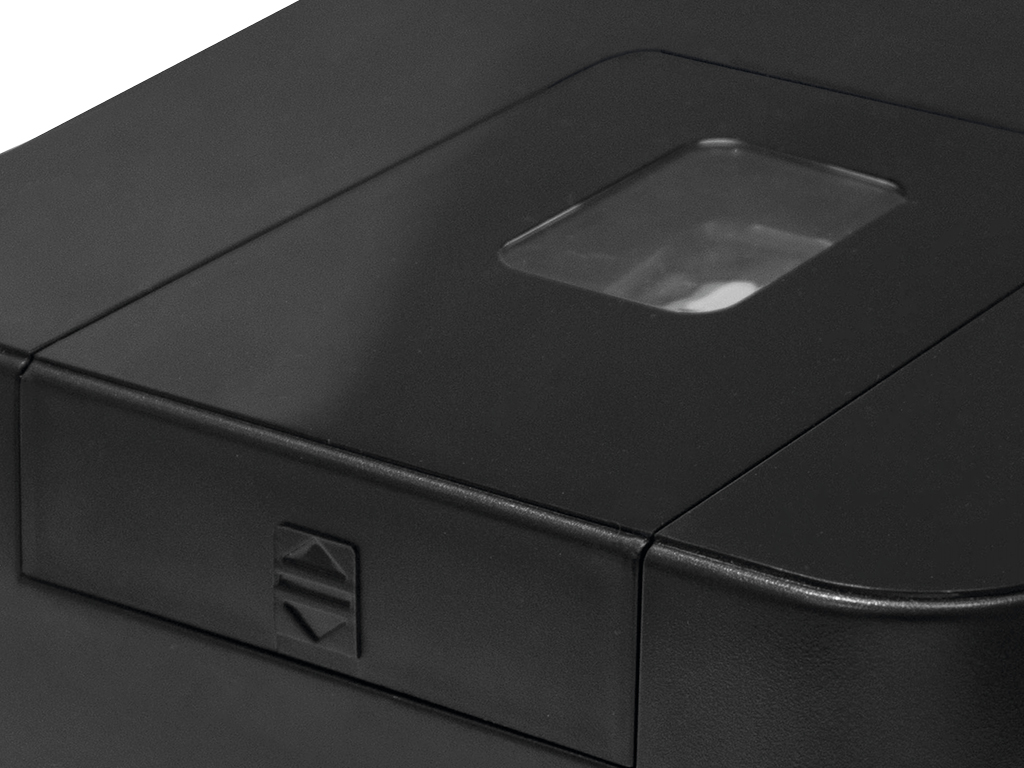

Жарык берүүчү плафон

Комплектация

Базовая комплектация

Дополнительная комплектация

Привод, ийилген тартма, TRANSMITTER 2-PRO-BLACK пульт, кронштейндер комплекти, бекитүүчү буюмдар комплекти, эксплуатациялоо нускамасы.

Түзүлүшү инфракызыл жиберүүчү жана кабылдоочудан турган PHOTOCELL-N коопсуздук фотоэлементтери.

Түзүлүшү инфракызыл жиберүүчү жана кабылдоочудан турган, ассиметриялуу ачык жайлар үчүн бурулуучу плата менен жабдылган зымсыз коопсуздук фотоэлементтери PHOTOCELL-PRO.

Электроприводдорду зымсыз башкаруу үчүн (башкаруу сигналынын чыгышы, NO) Wi-Fi-модул.

Мобилдик телефондон сигнал кабыл алуу жана электропривод же тосмо иштетүү үчүн башкаруу буйругун берүүчү GSM-модул.

Эки автоматтык түзүлүштү дистанциялык башкарууга арналган TRANSMITTER 2-PRO-BLACK пульту.

Төрт автоматтык түзүлүштү дистанциялык башкарууга арналган TRANSMITTER 4-PRO-BLACK пульту.

Төрт автоматтык түзүлүштү дистанциялык башкарууга арналган TRANSMITTER 4 пульту.

2021-жылдан баштап DoorHan өндүргөн бардык автоматиканы дистанциялык башкарууга арналган TRANSMITTER 5PRO-BLACK, 15PRO-BLACK, 15TIMER-PRO-BLACK пульттары. Бул пульттар приводдун радио кабылдоочусунда эки эс тутум блогу ээлейт. Алар менен 5 же 15 түзүлүштү бир убакта же бөлүп-бөлүп башкарууга мүмкүнчүлүк бар.

Эки автоматтык түзүлүштү зымсыз башкарууга арналган COMMAND-433 баскычы. Автомобилдин күндөн коргоочу козырекке же дубалга кронштейн менен бекитүү мүмкүнчүлүгү бар.

Блокту башкаруу буйругун берүүчү, кайтарылуучу механизм менен жабдылган SWITCH баскычы.

DoorHan түзүлгөн же тышкы кабылдоочу менен жабдылган ворот электроприводун дистанциялык башкарууга арналган KEYPAD коддук клавиатура.

Ачкычты буруунун жардамы менен автоматтык системаны башкаруу буйругун берүүчү KEYSWITCH_N ачкыч-баскычы.

Автоматтык түзүлүштү башкарууга арналган, прокси-карталарды окуу мүмкүнчүлүгү бар анти-вандалдык коддук клавиатура KEYCODE. Тышкы баскыч панели катары да колдонсо болот.

DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматикасын башкарууга арналган тышкы радио кабылдоочу DHRE-1.

Секциондук автоматтык вороттордун коопсуздугун камсыздоочу пневматикалык коопсуздук жээк DH-SENSOR-KIT.

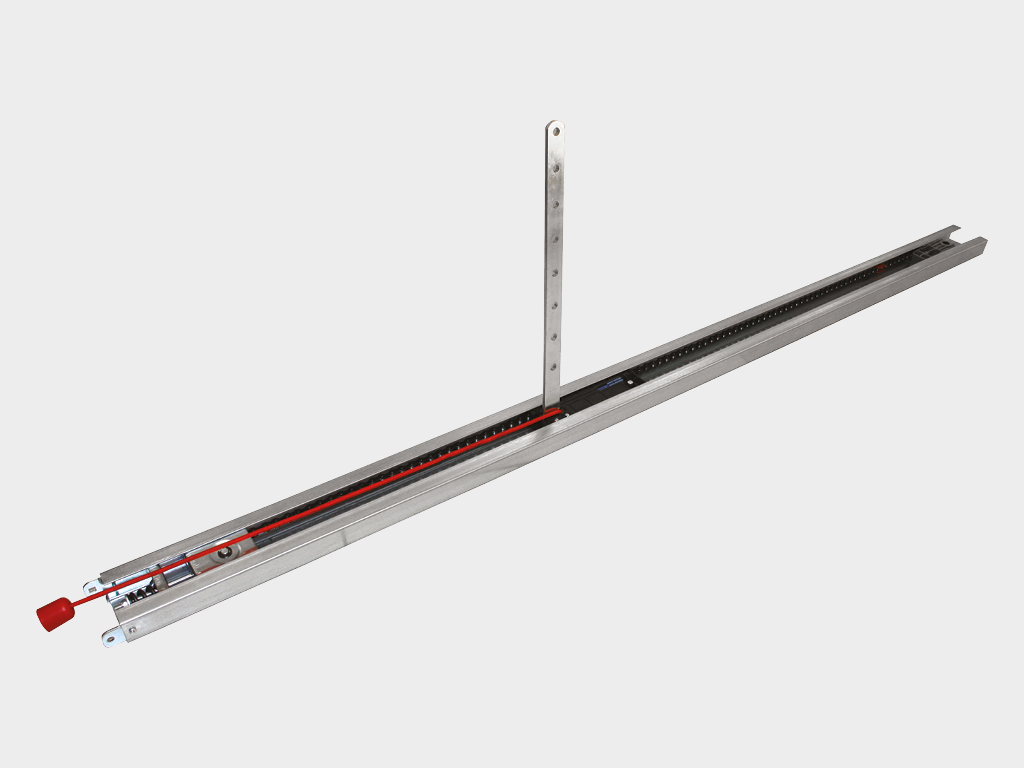

SK сериясындагы зымдуу берүүлүү жана PK сериясындагы ремендик берүүлүү жол көрсөтүүчү рельс.

Электр өчкөн учурда гараждык секциондук воротторду ачуу үчүн тышкы ажыратуучу LOCK. Эгерде эшиктин атайын калиткасы же башка кирүү жолу жок болсо, зарыл.

Электр өчкөн учурда воротторду ачуу үчүн тышкы ажыратуучу LOCK-N. Эшиктин атайын калиткасы же башка кирүү жолу жок болсо, алмаштыргыс.

Электр өчкөн учурда воротторду ачуу үчүн тышкы ажыратуучу LOCK-MINI. Эшиктин атайын калиткасы же башка кирүү жолу жок болсо, алмаштыргыс.

Техникалык мүнөздөмөлөр

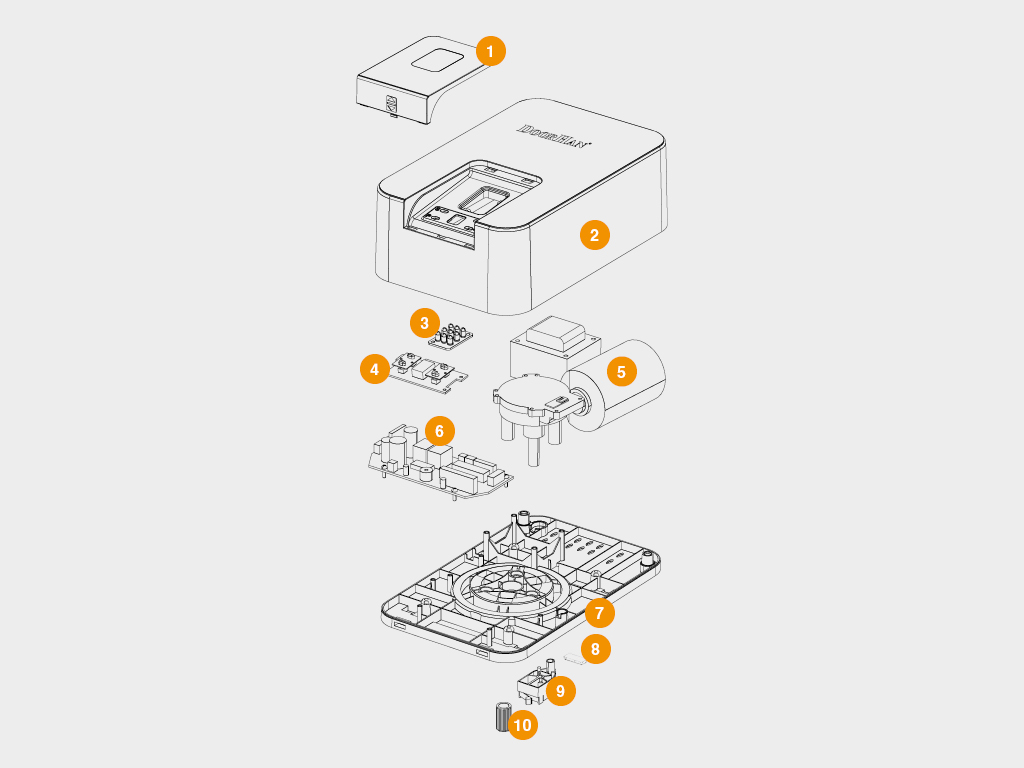

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Дисплей капкагы
Корпустун капкагы
LED лампа
Дисплей
Мотор-редуктор
Башкаруу блогу
Корпус
Аксессуарларды туташтыруу үчүн клеммалардын тыгыны
Салыштырма чекиттин микрокалкымачы
Шлицдүү втулка

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	150/180
Напряжение питания, В	220–240
Режим ожидания, Вт	6
Усилие, Н	800/1 000
Электродвигатель	Кадамдуу (импульстүү)
Двигатель, В	24В DC
Скорость открывания проёма ворот, м/мин	6
Диапазон рабочих температур, °С	-20...+55
Предохранители	Тамактандыруу 2,5 А
Передача движения	Чынжыр/көмүрчү
Класс защиты IP	IP20

1. Приводду орнотуу алдында эшиктердин тең салмактуулугун жана жумшак иштешин текшериңиз.

2. Колдонуу жери климаттык шарттарга карата приводдун техникалык мүнөздөмөлөрүнө ылайык экенине ынаныңыз.

3. Жанып-күйүүчү заттар же коркунучтуу чөйрөлөр бар жайларга жабдууларды орнотуу тыюу салынат.

4. Максималдуу күч 20 кгдан ашпоого тийиш.

5. Приводдун бузулушун алдын алуу үчүн кошумча аксессуарларды гана DoorHan компаниясынын өндүрүшүн колдонууга уруксат берилет.

6. Электродвигательди ажыратылган абалда калтыруу тыюу салынат.

7. Эгерде оңдоо же жөндөө талап кылынса, приводду колдонууга болбойт.

8. Приводду иштетүүдөн мурда анын иштөө зонасында чет буюмдардын жоктугуна ынаныңыз.

9. Жөө жана унаа өтүүсү эшик токтоп, привод өчүрүлгөн учурда гана уруксат берилет.

10. Балдардын привод жана анын комплекттерин колдонушуна тыюу салынат.

11. Автоматтык бөлүктөргө өзгөртүү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Описание	Таңгактоочу материал – өндүрүүчүнүн логотиби басылган стандарттуу өлчөмдөгү кагаз куту болуп эсептелет
Состав	Картон куту
Ширина, мм	190
Высота, мм	125
Длина, мм	330

Кошумча сүрөттөмө печать

Приводдун коопсуз иштеши күчкө каршы коргоо функциясы жана кошумча коопсуздук түзмөктөрүн туташтыруу мүмкүнчүлүгү аркылуу камсыздалат.

Пульт аркылуу орнотулган LED лампаны башкаруу мүмкүнчүлүгү бар, ал имараттын ичин жарыктандырууга колдонулат.

Энергияны үнөмдөөчү компоненттер колдонулган. Приводдо электр энергиясын үнөмдөөчү LED жарык системасы иштелип чыккан.

Привод автоматтык эшикти жабуу функциясына ээ, ал программаланган кечигүү убактысы менен иштейт.

Орнотуу

Способы монтажа

Эки U формасындагы кронштейндер аркылуу багыттоочу рельске орнотулат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

SECTIONAL-800/1000PRO приводун орнотуу жана эксплуатациялоо боюнча колдонмо

PDF

Монтаждоо, коопсуздук техникасы жана автоматика тейлөө боюнча эскертүүлөр жана сунуштамалар

PDF

SECTIONAL приводдорунун шайкештигин тастыктоо декларациясы

PDF

Кызмат көрсөтүү китеби

PDF

SECTIONAL-800PRO/1000PRO приводун орнотуу үчүн негизги параметрлер

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга приводдун иштөө кепилдиги сатып алуудан тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртүү укугу берилет.
