SHAFT-50 жана SHAFT-150 вал түрүндөгү электромеханикалык приводдор жогорку, тик жана ийилген көтөрүү түрүндөгү өнөр жайлык секциялык эшиктерди автоматташтыруу үчүн арналган.

Зона применения:

Жеке турак жайлар

Стандарттуу, бийик жана тик көтөрүү түрү бар гараж секциялык эшиктерди автоматташтыруу.

Автостоянкалар

Паркингке кирүүнү чектеген өнөр жай секциялык эшиктерди автоматташтыруу.

Склад комплекстери

Жүк түшүрүү-жүктөө зоналарынын проемдорун жаап турган өнөр жай эшиктерди автоматташтыруу.

монтаж менен заказ берүү

Артыкчылыктар

Беш башкаруу логикасы

Колдонууга ыңгайлуулук: беш башкаруу логикасынын каалаганын тандап алууга, анын ичинде авто-жабылуу режимине мүмкүнчүлүк бар.

Ички кабылдагыч

Дистанциялык башкаруу үчүн платкага 433 МГц башкаруу толкундуу кабылдагыч орнотулган, ага 60ка чейин пульт катталса болот.

Жөнөкөй монтаж

Эргономикалык корпус приводду оңой эле монтаждоого мүмкүнчүлүк берет, аны проемдун сол жана оң жагына орнотсо болот.

Үч позициялуу башкаруу пости

Приводду башкаруу үчүн комплектке үч позициялуу башкаруу посту кирет.

Беш башкаруу логикасы

Ички кабылдагыч

Жөнөкөй монтаж

Үч позициялуу башкаруу пости

Приводду башкаруу үчүн комплектке үч позициялуу башкаруу посту кирет.

Дизайн

Таблица

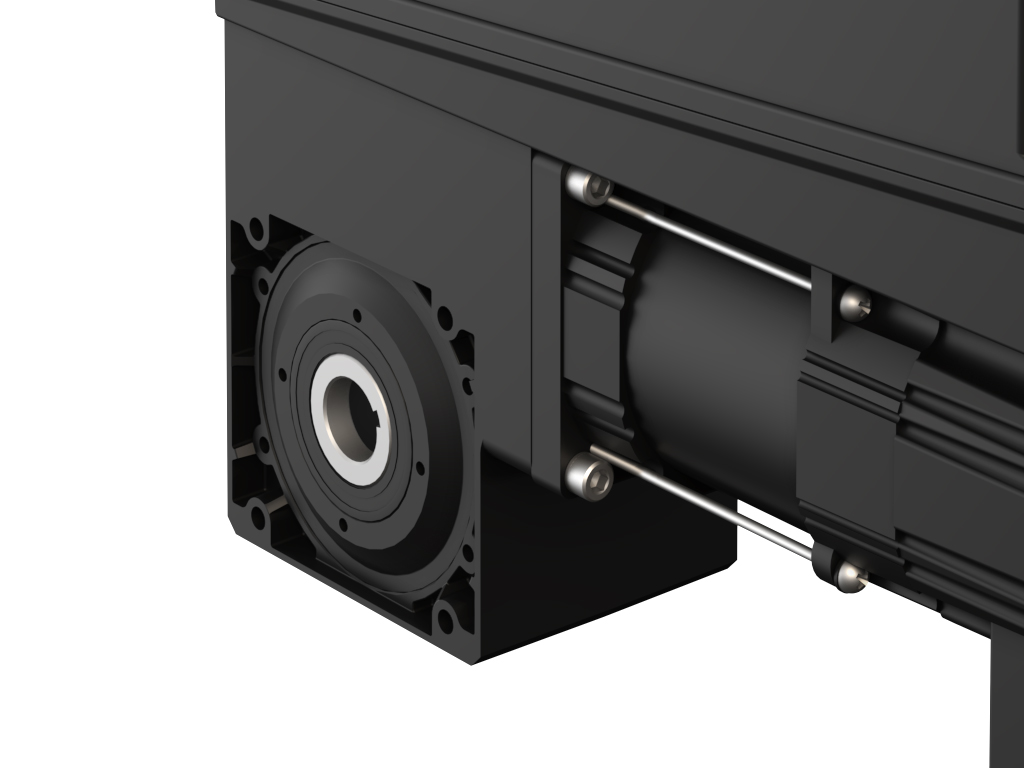

Двигательдин жогорку жылуулук чыгаруу көрсөткүчү

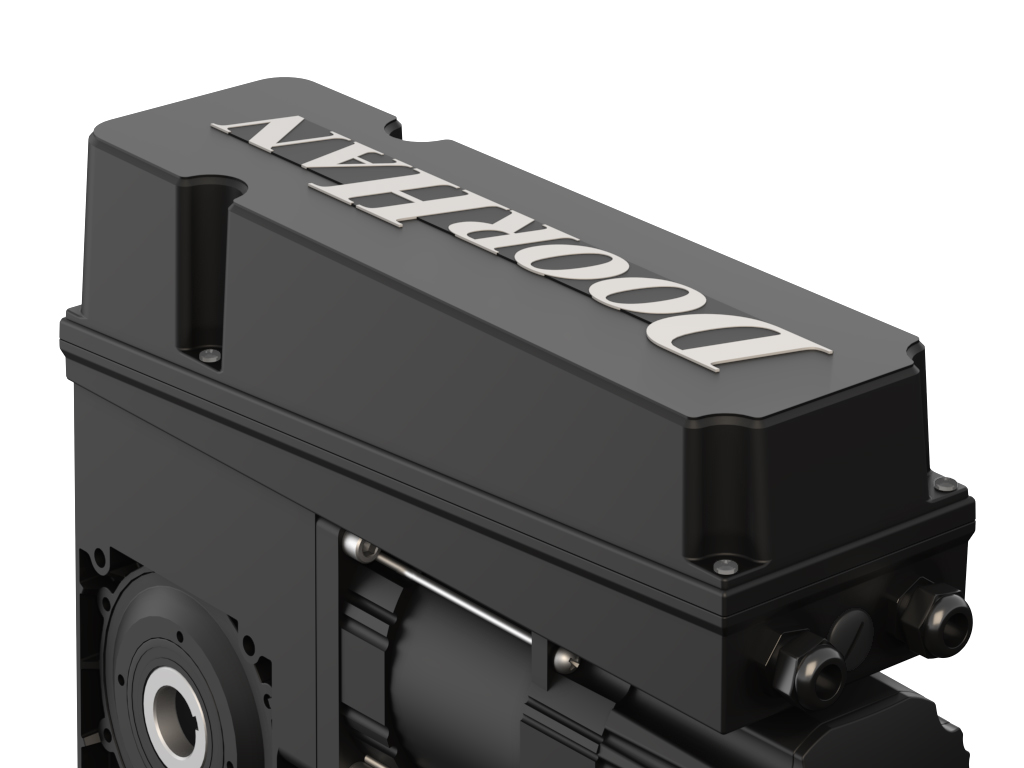

Ичине орнотулган башкаруу блогу

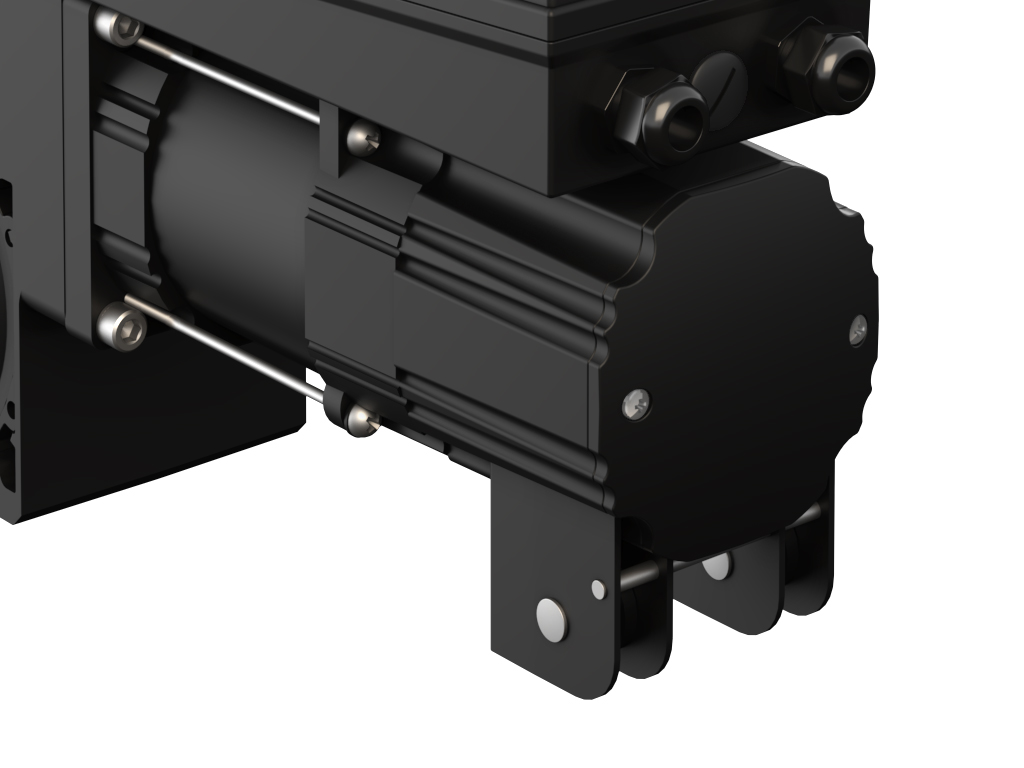

Чынжыр редуктору

Комплектация

Базовая комплектация

Дополнительная комплектация

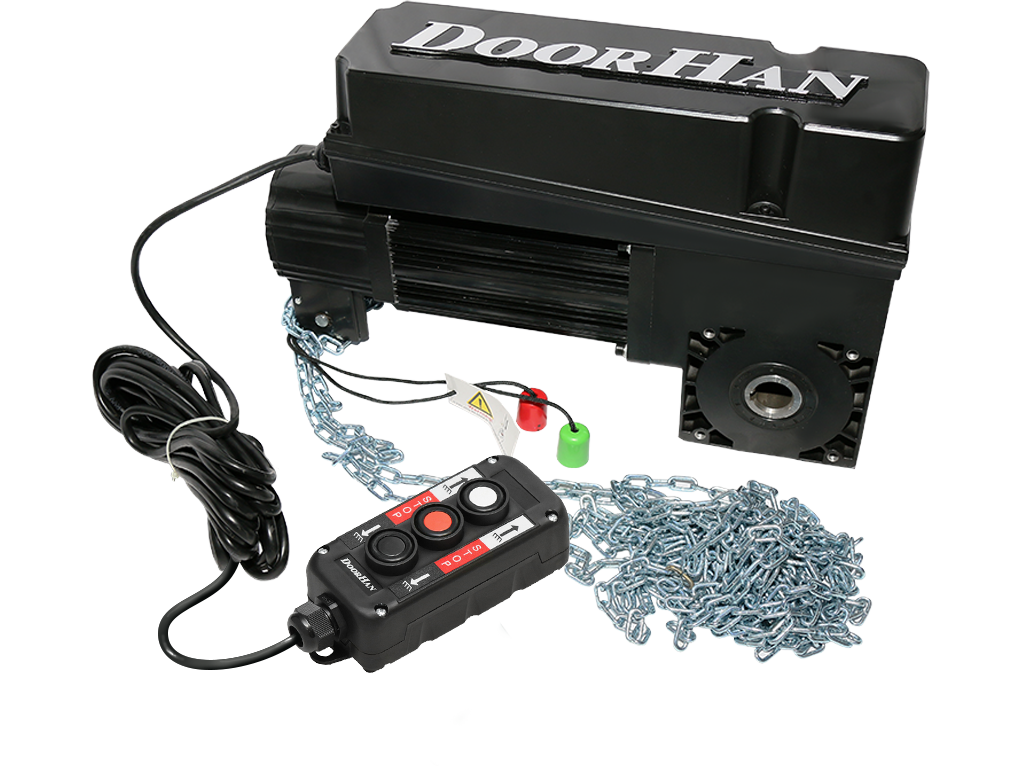

Электропривод, үч позициялуу башкаруу посту, токтотуучу шакекчелер, бекитүү элементтери.

Фотоэлементтердин коопсуздугу PHOTOCELL-N, инфракызыл берүүчү жана кабыл алуучудан турат.

Сымсыз фотоэлементтер PHOTOCELL-PRO, асимметриялык проёмдор үчүн айлануучу платасы менен, инфракызыл берүүчү жана кабыл алуучудан турат.

WI-FI модулу сымсыз башкаруу үчүн (NO сигналын чыгарат) электроприводторду башкаруу үчүн.

Пульт TRANSMITTER 2-PRO-BLACK эки автоматтык түзүмдү алыстан башкаруу үчүн.

GSM модулу мобилдик телефон сигналын кабыл алуу жана электроприводту же шлагбаумду иштетүү буйругун берүү үчүн.

Пульт TRANSMITTER 4-PRO-BLACK төрт автоматтык түзүмдү алыстан башкаруу үчүн.

Пульт TRANSMITTER 4 төрт автоматтык түзүмдү алыстан башкаруу үчүн.

Пульттар TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK DoorHan 2021-жылдан кийин чыгарылган бардык автоматтык түзүлүштөрдү алыстан башкаруу үчүн. Радиокабылдагычта эки эс тутум эсеби ээлейт. Бул пульттар менен бир убакта же бөлөк башкарууну беш/он беш түзүлүшкө ишке ашырууга болот.

Сырткы радиокабылдагыч DHRE-1 башка өндүрүүчүлөрдүн автоматизациясын DoorHan пульту менен башкаруу үчүн.

Клавиштүү өчүргүч SWITCH, башкаруу буйругун приводтун башкаруу блогуна берүү үчүн.

Код клавиатурасы KEYPAD, орнотулган же тышкы DoorHan кабылдагыч менен жабдылган дарбазанын электроприводун алыстан башкаруу үчүн.

Сымсыз баскыч COMMAND-433, эки автоматтык түзүлүштү алыстан башкаруу үчүн. Автомобилдин күндөн коргоочу козырекке же дубалга орнотуу үчүн ыңгайлуу кронштейни бар.

Ачкыч-баскыч KEYSWITCH_N, ачкычты буруу менен автоматтык системанын башкаруу блогуна буйрук берүү үчүн.

Антивандалдык код клавиатурасы KEYCODE, автоматтык түзүлүштү башкаруу үчүн. Сырткы клавиатура панели же прокси-карталарды окуу түзмөгү катары колдонсо болот.

Сигналдык LED лампа LAMP-PRO, дарбазанын кыймылы жөнүндө билдирүү үчүн.

Сирена SIRENA, дарбазанын кыймылы жөнүндө үн менен эскертүү берүү үчүн.

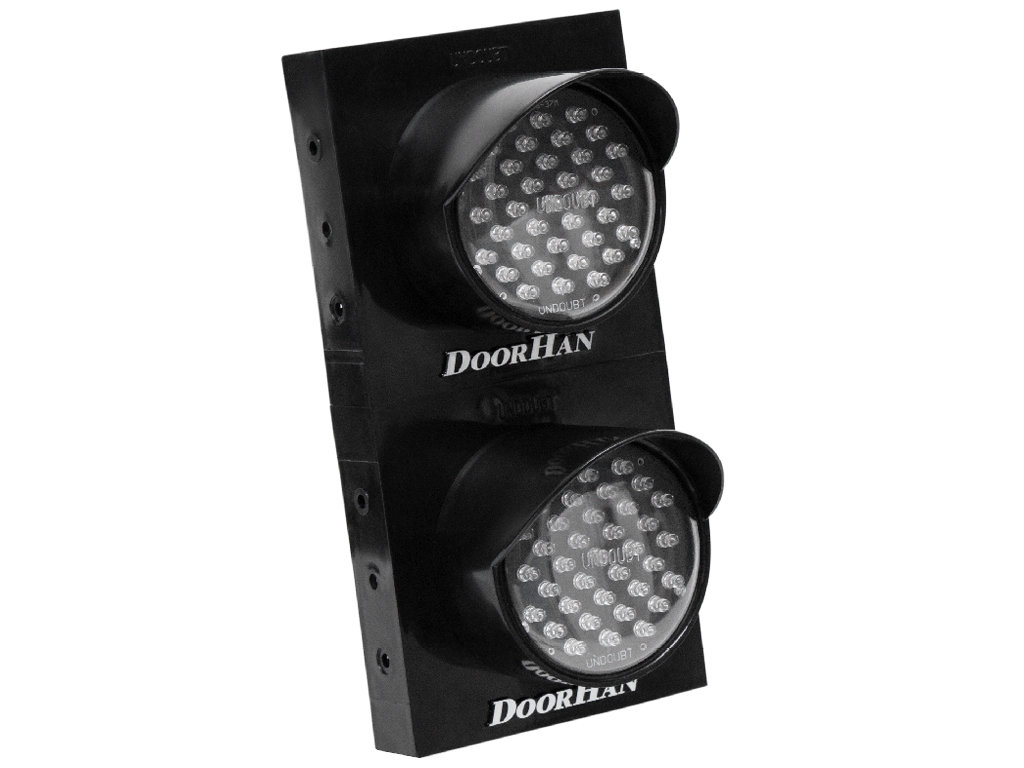

Светофор TL-LED, кирүүнү чектеген автоматтык түзүлүштөрдүн коопсуздугун камсыз кылуу үчүн.

Коопсуздук жээк DH-SENSOR-KIT, секциялык автоматтык дарбазалардын коопсуздугун камсыз кылуу үчүн.

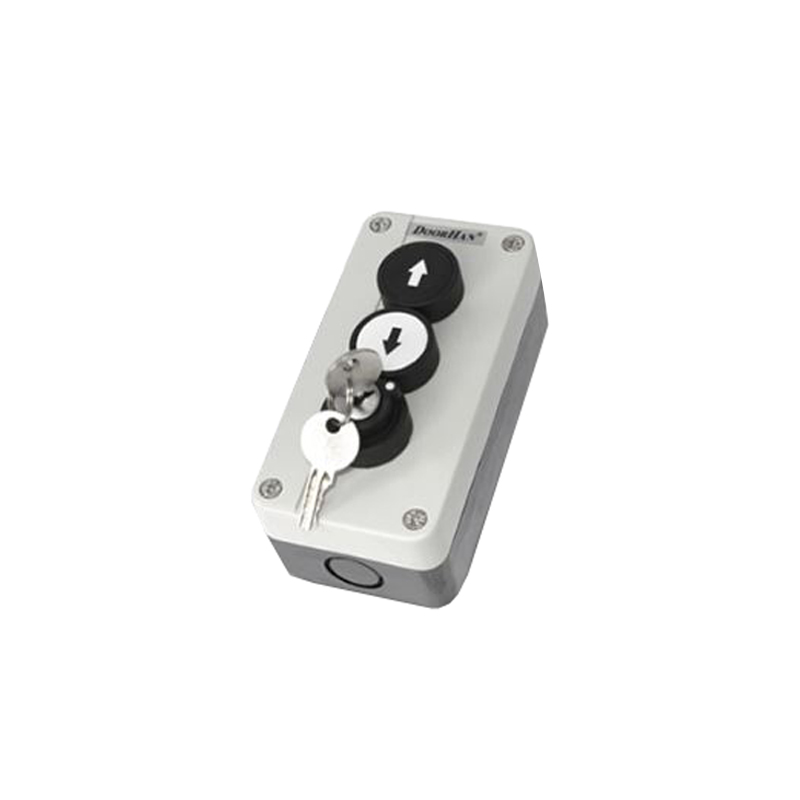

Үч позициялуу башкаруу посту BUTTON2K, ачуу/жабуу үчүн ачкыч менен, стационардык орнотуу үчүн.

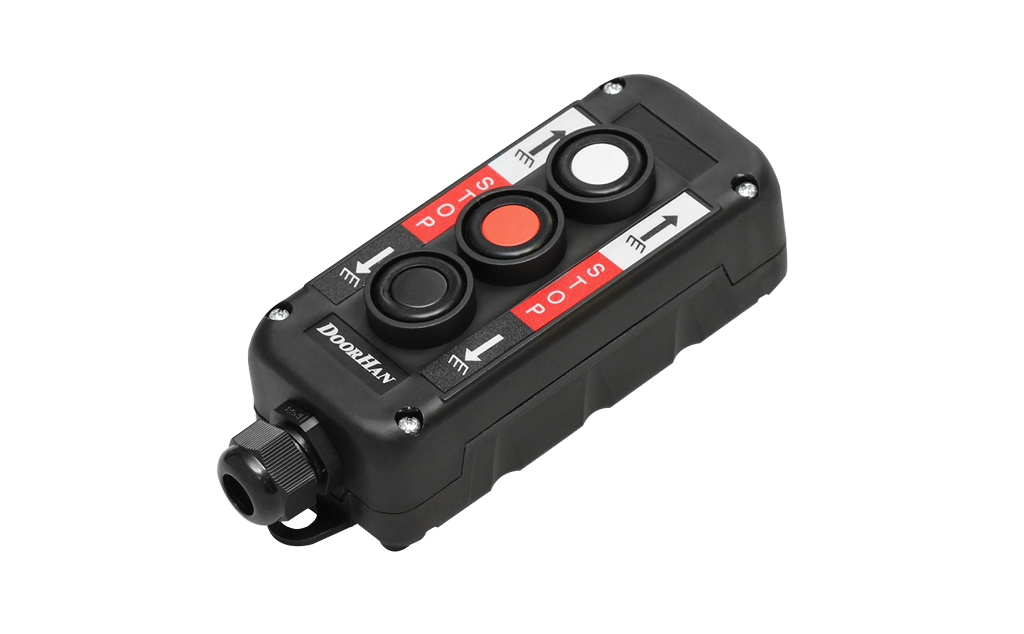

Үч позициялуу башкаруу посту BUTTON3, ачуу/жабуу үчүн, стационардык орнотуу үчүн.

Техникалык мүнөздөмөлөр

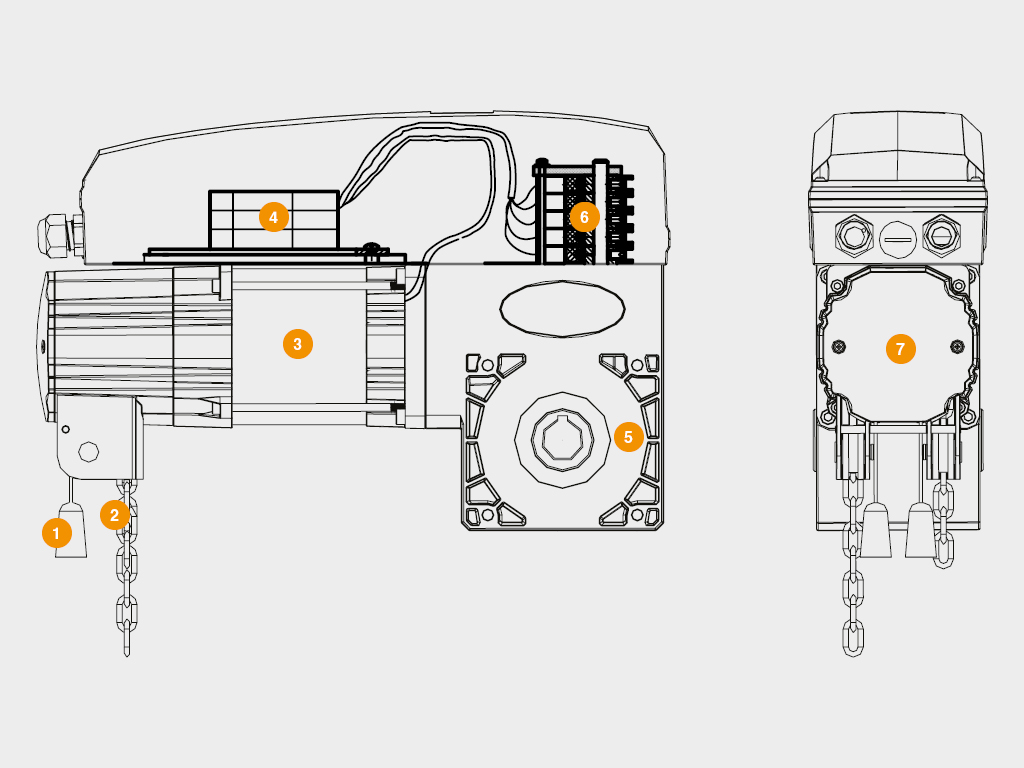

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Ажырагыч сап
Кол чынжыры
Двигaтель
Башкаруу блогу
Редуктор корпусту
Акыркы чаптама ачкычтары
Кол менен иштетүүчү редуктор бөлүгү

Параметр	Значение	Примечание
Максимальный вес полотна ворот, кг	270/620
Напряжение питания, В	220–240/380-400
Крутящий момент, Нм	50/150
Мощность, Вт	370/750
Диапазон рабочих температур, °С	-25...+55
Скорость вращения мотора, об/мин	1 400
Класс защиты IP	IP54
Интенсивность использования, %	40/65	t = 20 °C

1. Приводду орнотуу алдында эшиктердин тең салмактуу экенин жана жылмакай иштеп жатканын текшериңиз.

2. Колдонуу аймагынын климаттык шарттары приводуң техникалык мүнөздөмөлөрүнө туура келерин текшериңиз.

3. Күйүүчү жана зыяндуу заттар менен булганган чөйрөлөргө жабдууну орнотууга тыюу салынат.

4. Эшиктердин кыймылдуу жана кыймылсыз бөлүктөрүнүн ортосунда заттар кысылып калбашын камсыз кылыңыз.

5. Приводдун бузулушун болтурбоо үчүн кошумча аксессуарларды тек гана DoorHan компаниясынын сунуш кылган моделдерин колдонуу сунушталат.

6. Электродвигательди ачылган абалда калтырууга тыюу салына

7. Приводду оңдоо же жөндөө талап кылынганда колдонууга тыюу салынат.

8. Привод ишке киргизилерден мурун иш аймагында эч кандай четки предметтер жок экенин текшериңиз.

9. Эшиктер токтогондо жана привод өчүрүлгөндө гана айланып өтүүгө уруксат берилет.

10. Балдарга привод жана анын компоненттерин колдонууга уруксат бербеңиз.

11. Автоматтык системанын бөлүктөрүнө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в коробку	Характеристики упаковки
Состав	Плёнка, пенопласт, картон куту
Длина, мм	460
Ширина, мм	360
Высота, мм	180

Кошумча сүрөттөмө печать

Колдонууга ыңгайлуулук: башкаруунун беш логикасын, анын ичинде автоматтык жабылуу режимин тандап алуу мүмкүнчүлүгү бар.

Кыймылдаткычты алыстан башкаруу үчүн платага 433 МГц алып жүрүүчү жыштыктагы кабылдагыч орнотулган, ага 60ка чейин пультту каттоо мүмкүн.

Эргономикалык корпус кыймылдаткычты проёмдун сол же оң жагына оңой орнотууга шарт түзөт.

Кыймылдаткычты башкаруу үчүн комплектке үчпозициялуу пульт киргизилген.

Орнотуу

Способы монтажа

Монтаж эшигинин валын кронштейн, шпонка жана токтотуучу шакекчеси аркылуу жүргүзүлөт. Кронштейн тешилип, саморездер менен капталга бекитилет.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу жана эксплуатациялоо боюнча колдонмо

PDF

Автоматика системасын орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

Сүйлөшүүгө ылайык экенин тастыктоочу декларация

PDF

Кызмат көрсөтүү китеби

PDF

Габариттик схемa

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга кыймылдаткычтын иштөө гарантиясы сатып алынган күндөн тартып 3 жылга берилет. Дилерлерге гарантия мөөнөтүн өзгөртүү укугу берилет.

Жаңы буюмдар

Жаңы SHAFT-150 кыймылдаткычы жогорку интенсивдүүлүккө ээ, көбүрөөк кубаттуулугу менен айырмаланат жана сырттан келген таасирлерге жогорку коргоо классын камсыздайт.
