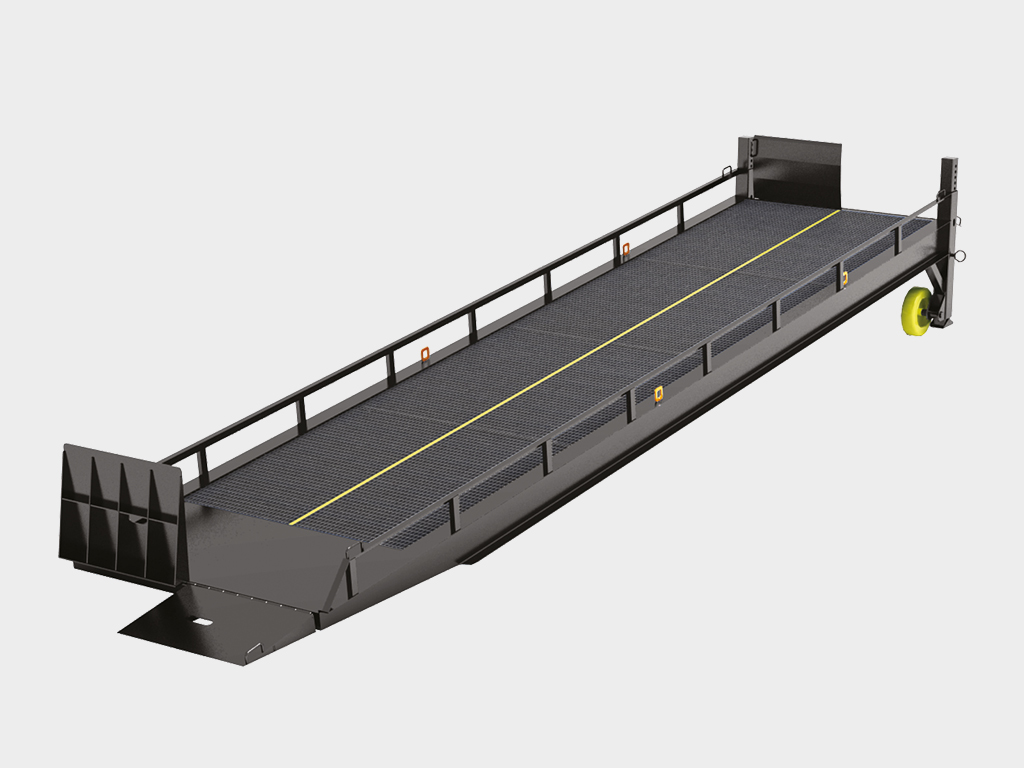

Кыскартылган мобилдүү рампа RM сериясы

RM сериясына кирген мобилдүү рампа кыскартылган узундукка ээ болуп, аны бир тараптуу транспорттук каражаттарды чектелген аянтта жүктөө үчүн колдонууга мүмкүнчүлүк берет. Жабдуунун туруктуулугун эки опордук бут камсыздайт, ал эми рампа менен жүк ташуучу автоунаанын кузову арасындагы аралыкты компенсациялоо үчүн эки бөлүктөн турган бурулуш аппарели колдонулат. Рампанын жүрүүчү бөлүгүндө автожүктөгүчтүн дөңгөлөктөрү менен ишенимдүү кармашты камсыз кылган бет материалы жана жүктөгүчтүн рампадан чыгып кетишин алдын алган болоттон жасалган тосмо коопсуздуктун кепилдиги болуп саналат.
Зона применения:
Амбар комплекстери
Артыкчылыктар
Автоунаа кузовуна жеңил жеткиликтүүлүк
Жер бети менен автоунаа кузову ортосунда автожүктөгүчтүн жеңил кирүүсүн камсыз кылат.
Компакттуу өлчөмдөр
Бош орундун аздыгында колдонууга мүмкүнчүлүк берет.
Колдонууга жана сактоого жеңил
Туруктуу рампа куруусуз жүктөө-үчүрүү иштерин жүргүзүүгө шарт түзөт.
Ар кандай башкаруу варианттары
Ар кандай түрдөгү кыймылдаткычтар менен иштелип чыккандыгы рампаны электр энергиясыз колдонууга мүмкүндүк берет.
Автоунаа кузовуна жеңил жеткиликтүүлүк
Жер бети менен автоунаа кузову ортосунда автожүктөгүчтүн жеңил кирүүсүн камсыз кылат.
Компакттуу өлчөмдөр
Бош орундун аздыгында колдонууга мүмкүнчүлүк берет.
Колдонууга жана сактоого жеңил
Туруктуу рампа куруусуз жүктөө-үчүрүү иштерин жүргүзүүгө шарт түзөт.
Ар кандай башкаруу варианттары
Ар кандай түрдөгү кыймылдаткычтар менен иштелип чыккандыгы рампаны электр энергиясыз колдонууга мүмкүндүк берет.
Дизайн
Бетти жасоо түрү
RAL картасына ылайык түстүү чечимдер
Жумшак
Жумшак
RAL 5005 (көк, стандарттык түс)
RAL 5005 (көк, стандарттык түс)
RAL 9005 (кара, стандарттык түс)
RAL 9005 (кара, стандарттык түс)
RAL картасына ылайык стандарттан тыш түс (кошумча төлөм менен)
RAL картасына ылайык стандарттан тыш түс (кошумча төлөм менен)
Комплектация
Базовая комплектация
Мобилдүү рампа

Мобилдүү рампа

Техникалык мүнөздөмөлөр
Таблица размеров
Конструкция
Стандартные конструктивные решения
Технические характеристики
Условия эксплуатации продукции
Параметр
Показатель
Длина конструкции, м
9,88
Ширина конструкции, м
2,2
Ширина проезжей части рампы мобильной, м
1,9

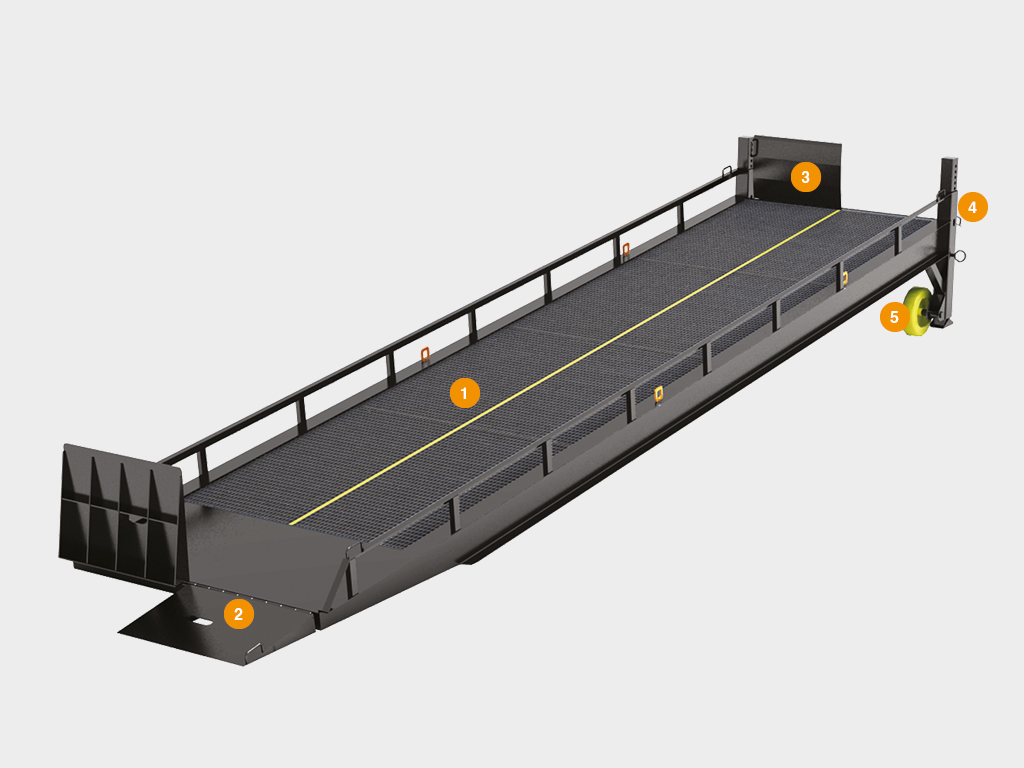

  1. Жүрүүчү бөлүмдүн үстү
  2. Төмөнкү бурулуш аппарели
  3. Жогорку бурулуш аппарели
  4. Бийиктиги жөнгө салынуучу опора
  5. Дөңгөлөк

Кыскартылган мобилдүү рампа

Кыскартылган мобилдүү рампа

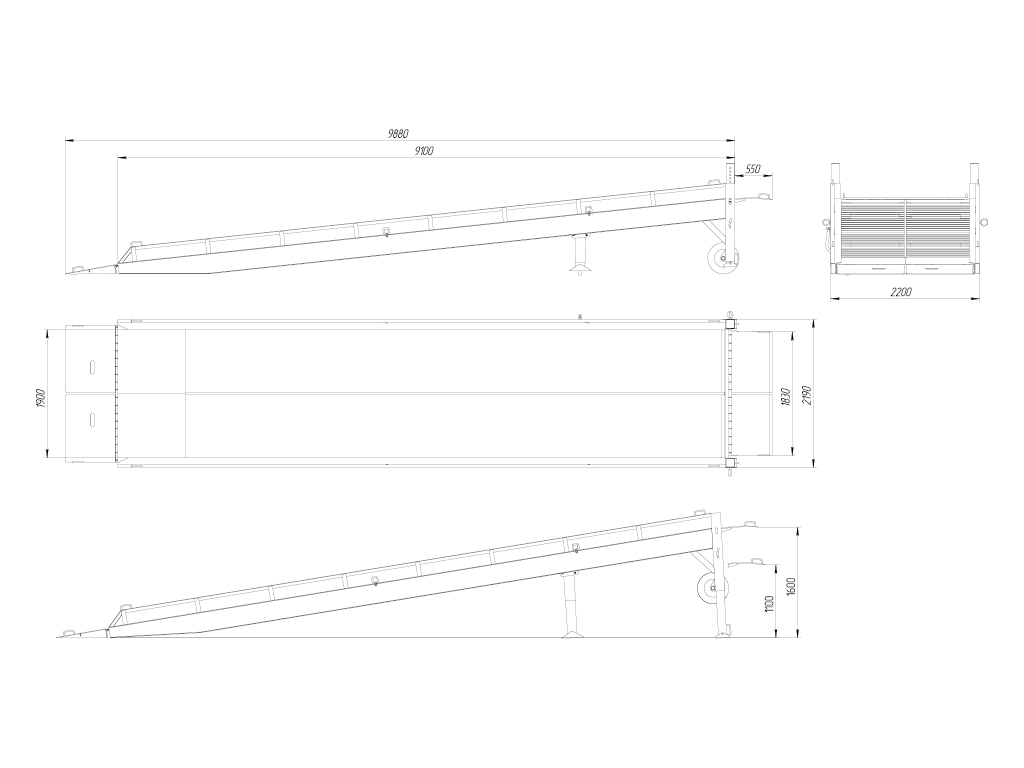

Усл. обозначение, наименование параметра Расчетная формула
H, мм Длина 9 880
B, мм Ширина 2 200
b1, мм Рабочий диапазон, вверх 1 600
b2, мм Рабочий диапазон, вниз 1 100
Параметр Значение Примечание
Диапазон рабочих температур, °С -30...+50
Длина, мм 9 880
Допустимая нагрузка, кг (кН) 7 000 (70) / 10 000 (10)
Класс защиты IP IP54
Класс очистки поверхности перед окраской Sa2
Максимальная точечная нагрузка, Н/мм² 1,3 Заказ боюнча — 6,5
Мощность, Вт 1 500 Электр-гидравликалык кыймылдаткычтуу мобилдүү рампалар үчүн гидравликалык насостун кубаттуулугу
Напряжение питания, В 380 Электр-гидравликалык кыймылдаткычтуу мобилдүү рампалар үчүн

1. Мобилдүү рампаны иштетүү аймагында адамдар же башка сырткы буюмдар болгондо колдонбоңуз.

2. Аппарелдин автоунаа кузовунун бүтүндөй туурасында туура жайгашканын жана кеминде 250 мм киргенин көзөмөлдөңүз.

3. Уруксат берилген жүктү ашырбаңыз. Уруксат берилген жүк — жүктөгүчтүн жана айдоочунун жалпы салмагы.

4. Жүктү үстүндө калтырып, мобилдүү рампаны көтөрбөңүз.

5. Иш бүткөндөн кийин рампаны дароо иштен чыкканына (токтоп турган абалга) келтириңиз.

6. Жүктөө/түшүрүү учурунда башкаруу блокунун электр камсыздоосун өчүрбөңүз (электр-гидравликалык мобилдүү рампа үчүн).

7. Рампа боюнча жүктөгүчтүн ылдамдыгын ашырбаңыз (5 км/сааттан жогору эмес).

8. Гидравликалык кыймылдаткычтуу мобилдүү рампа үчүн, аппарели автоунаа кузовуна таянбаган рампага жүктөгүчтү айдабаңыз.

9. Иш учурунда «WORK» баскычы дайыма басылып, башкаруу блогунда борбордук өчүргүч күйгүзүлгөнүн көзөмөлдөңүз. Болбосо, гидравликалык насос бузулушу мүмкүн (электр-гидравликалык мобилдүү рампа үчүн).

10. Колдонуудан мурун маятниктин транспорттук бекемдөөчү элементин алыңыз. Назар салгыла! Жүктөө/түшүрүү учурунда автоунаа кузовуна таянган гидравликалык кыймылдаткычтуу рампа автоунаанын деңгээлин автоматтык түрдө көзөмөлдөйт. Кузовго таянбаган рампаларда бул милдетти аппарелдер аткарат (аппарелдин горизонталдык деңгээлден уруксат берилген айырмасы ±100 мм).

11. DoorHan мобилдүү рампалары надувдуу дөңгөлөктүү жүктөгүчтөр менен гана колдонууга арналган. Жогорку чекиттик жүктөмү бар полиуретан дөңгөлөктүү гидравликалык тележкаларды жана жүктөгүчтөрдү колдонууга тыюу салынат.

Кошумча сүрөттөмө печать

DoorHan концерни жүктөрдү жүк ташуучу транспортко гидравликалык көтөрүүчү кран же узундугу кеминде 2 м болгон вилка кармагычтуу автожүктөгүч аркылуу жүктөйт. Кардар же орнотуучу жүктөрдү жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Кран же башка көтөрүүчү каражат колдонулганда, тиешелүү көтөрүүчү кубаттуулуктагы стропторду колдонуу сунушталат.

Документация
Инструкции
Паспорта и сертификаты

Кыскартылган мобилдүү рампа

Мобилдүү рампаны башкаруу блогу MRCU

«Мобилдүү рампа» тейлөө китеби

Коопсуздук сертификаты (кайра жүктөөчү жабдуулар)

Коопсуздук сертификаты (кайра жүктөө системдеринин башкаруу блоктору)

Коопсуздук сертификаты № 151299202

Кыскартылган мобилдүү рампага паспорт

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин кыскартылган мобилдүү рампасынын иштөө жөндөмдүүлүгүнө сатуу күнүнөн тартып бөлүштүрүү тармагы үчүн 1 жыл, дилердик заказдар үчүн 2 жылдык кепилдик берилет.
