DoorHan ролеттери жана ролик эшиктери — сапат кепилдиги жана жеткиликтүү баада сатып алыңыз

Ювелирдик салондордун, антиквардык дүкөндөрдүн жана башка корголуучу объектилердин терезелерин, витриналарын жана эшик проемдорун бурчтукка каршы коргоо жана күндүн жагымсыз таасиринен сактоо үчүн колдонулат. Профилдерди чыгарууда колдонулган муздак ийилген цинктелген болот роллеттердин ишенимдүүлүгүн жана жогорку эксплуатациялык сапатын камсыздайт.

Зона применения:

Коммерциялык имараттар

Соода борборлорун, банктарды, дүкөн витриналарын, офис терезелерин жана эшиктерин вандализмден жана уурулуктан коргоо.

Жамааттык пайдалануучу объекттер

Мектептерде, оорукчаналарда жана мейманканаларда коопсуздукту жана купуялуулукту жогорулатуу, жарыкты көзөмөлдөө, ошондой эле имараттардын дизайн элементтери катары колдонуу.

монтаж менен заказ берүү

Артыкчылыктар

Бурчтукка туруктуу конструкция

Роллеттердин жогору бекемдик көрсөткүчтөрү муздак ийилген 0,7 мм калыңдыктагы цинктелген болоттон жасалган P4 класстагы профилдерди жана күчөтүлгөн багыттагычтарды колдонуу менен камсыздалат. Бул багыттагычтар катуу шамал же сокку жүктөмдөрүндө полотнону ишенимдүү кармап турат.

Ламелдердин бышык каптамасы

Полотно профилдери жана башка роллеттик комплект куралдар (багыттагычтар жана кутулары) заманбап порошок каптоо технологиясы менен боёлат, бул аларга узак мөөнөттүү эстетикалык көрүнүштү жана күнгө чыдамкайлыкты камсыз кылат.

Дизайн чечимдеринин ар түрдүүлүгү

Роллет профилдеринин түстөр палитрасы туруктуу кеңейип, ар кандай түстөгү ламелдерден жасалган полотнону чогултуу мүмкүнчүлүгү архитектуранын каалаган стилине эң ылайыктуу конструкцияны тандоого шарт түзөт.

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Колдонууну ыңгайлуу кылуу үчүн өндүрүүчү автоматтык кыймылдаткычты (опция) сунуштайт, ошондой эле бир нече механикалык механизмдер бар: валтык кыймылдаткыч, серпилгич-инерциялык механизм, ошондой эле лента, жип же корд кыймылдаткычтары.

Бурчтукка туруктуу конструкция

Ламелдердин бышык каптамасы

Дизайн чечимдеринин ар түрдүүлүгү

Башкаруу ыкмасын тандоо мүмкүнчүлүгү

Дизайн

Терезе проемдору жана витриналар үчүн болот профиль

Негизги түстөр

RHS52

Ак

Күрөң

Боз

Беж

Боёксуз (цинктелген)

Комплектация

Базовая комплектация

Дополнительная комплектация

Короб жыйындысы. Коробтун капталдык капкактары, вал, капсулалар жана башкаруу механизми — кол менен же автоматтык түрдө башкарылуучу — менен чогултулган коргоочу короб.

Полотно жыйындысы. Кулпуланган капталдык механизмдери бар болот профильден жасалган полотногол.

Уплотнителдүү аягындагы профиль. Аягындагы профильге кулпулоо механизмдерин орнотуу мүмкүн.

Уплотнителдүү багыттоочу профилдердин комплекти. Стандарттуу жана күчөтүлгөн багыттоочу профилдердин кеңири тандоосу, ар кандай өлчөмдөгү проемдорго орнотулган роллет системалары үчүн, шамал жүктөмдөрү жана бузулууга туруктуулук талаптарын эске алуу менен профилдерди тандоого мүмкүндүк берет.

Кол менен же автоматтык электр кыймылдаткыч.

Жыйынды пакети.

Клавишалуу өчүргүч SWB.

SWM ачкыч-кнопкасы — ачкычты буруу аркылуу электр кыймылдаткычты башкаруу блогуна башкаруу командасын берүү үчүн.

CV01 башкаруу блогу — бир роллетти же роллеттер тобун алыстан башкарууга мүмкүнчүлүк берет.

SMARTROLL1 башкаруу блогу — DoorHan пульттары менен роллеттердин ички валдык электр кыймылдаткычтарын алыстан башкаруу үчүн.

ROLL11/2 блогу — DoorHan пульттары менен роллеттердин ички валдык электр кыймылдаткычтарын алыстан башкаруу үчүн.

GC2/GC4 топтук башкаруу блогу. GC2 — бир өчүргүчтөн эки кыймылдаткычты башкаруу үчүн; GC4 — төрт кыймылдаткычты башкаруу үчүн.

DHRE-1 сырткы радио кабылдагычы — DoorHan пульту менен башка өндүрүүчүлөрдүн автоматизациясын башкаруу үчүн.

WI-FI модулу — электр кыймылдаткычтарын зымсыз башкаруу (NO башкаруу сигналынын чыгышы) үчүн.

GSM-модуль — мобилдик телефондон сигнал кабыл алып, электр кыймылдаткычты иштетүү командасын берүү үчүн.

T5 пульту — беш роллетти башкаруу үчүн.

TRANSMITTER 4 пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту — төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

PHOTOCELL-N коопсуздук фотоэлементтери — инфракызыл жиберүүчү жана кабылдагычтан турат.

Техникалык мүнөздөмөлөр

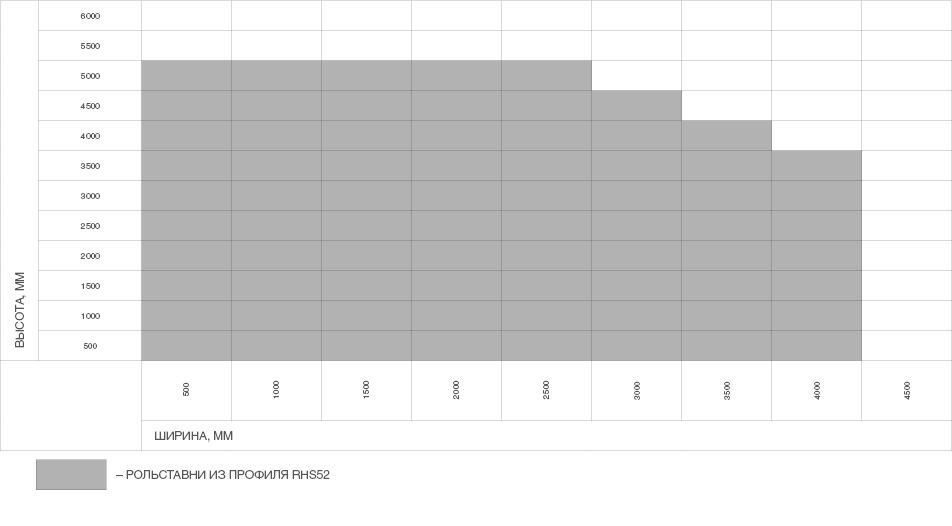

Таблица размеров

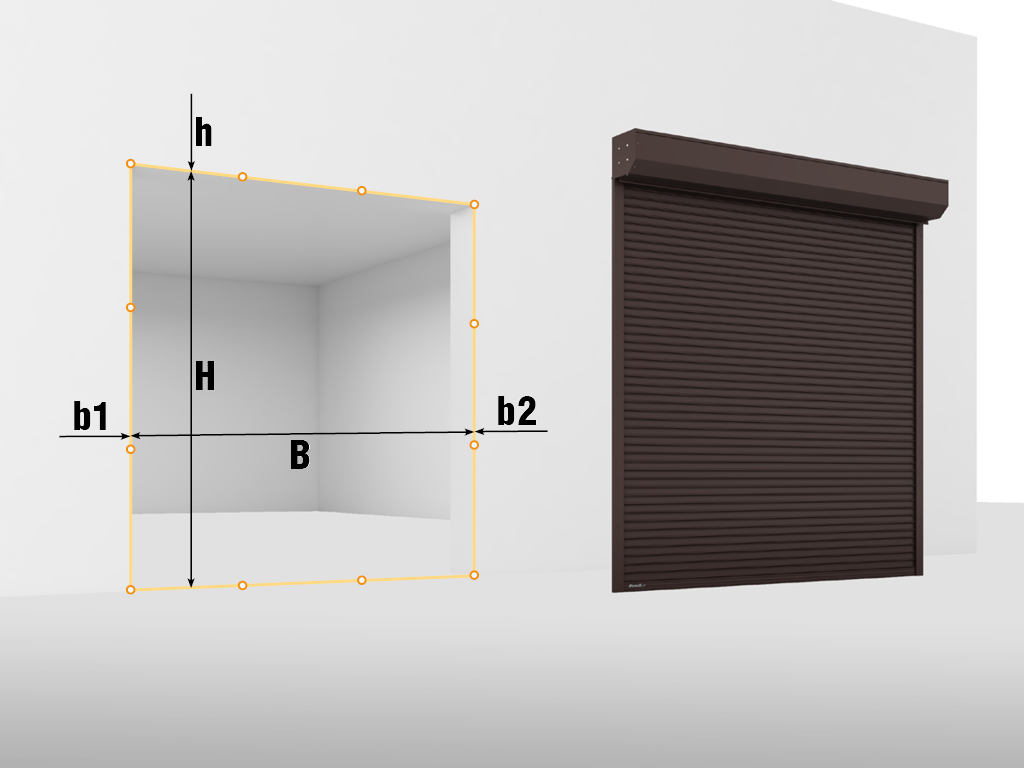

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

165 мм жана андан жогору (жабыштырылган монтаж)

Пристенки, мм

65 мм жана андан жогору (жабыштырылган монтаж)

Жак бети үчүн капкак RK165, RK180, RK205, RK250, RSK300
Подшипник колдоочу суппорт BS100, BS42
Багыттоочу түзүлүш RU65
3a. Багыттоочу ролик RU77
Подшипник BR28, BR42
Универсал капсула KP60, KPU60, KPU70, KPU70S, KPU102
Сегиз бурчтуу вал RV60, RV70, RV102
Ригель шакеги RD60, RD70
Коргоочу короб RBN165, RBN180, RBN205, RBN250, RBN300
Тартуу серпими RS160
Ички валдык электр кыймылдаткыч
ПКыймылдаткычты бекитүүчү табак BU100K
Багыттоочу профиль RG65BS, RG70BS
Бет капкагы PB14
Жак бети кулпусу SL52
Аягындагы профиль RA50EM
Полотно профили RHS52
Ачкычтуу өчүргүч SWM, SWK
Түймөлүү өчүргүч SWB, SWH

Лента, жип же корд кыймылдаткычтары менен кол менен башкарылуучу роллеттер. Колдонууга жеңил лента инерциялык кыймылдаткыч полотно массасы 15 кг чейин болгон роллеттерге орнотулат. Роллеттин полотносун көтөрүү жана түшүрүү лентанын тартылышы аркылуу ишке ашат. Жиптүү кыймылдаткыч полотно массасы 20 кг чейин болгон роллеттерге орнотулат жана аны жипти салуучу ручканын айлантуусу аркылуу башкарат. Корд кыймылдаткыч күчтүү болот зымын колдонуу менен полотно массасы 40 кг чейин болгон роллеттерди көтөрөт. Анын иштөө принциби жиптүү кыймылдаткычка окшош.

Кол менен башкарылуучу валтык кыймылдаткычка ээ роллеттер. Валтык кыймылдаткыч полотносунун массасы 30 кг чейин болгон роллеттерди көтөрүүгө мүмкүндүк берет. Валтын саат жебесинин багыты боюнча айлантылышында полотно көтөрүлөт, саат жебесинин каршы багыты боюнча айлантылышында — түшүрүлөт.

Параметр	Значение	Примечание

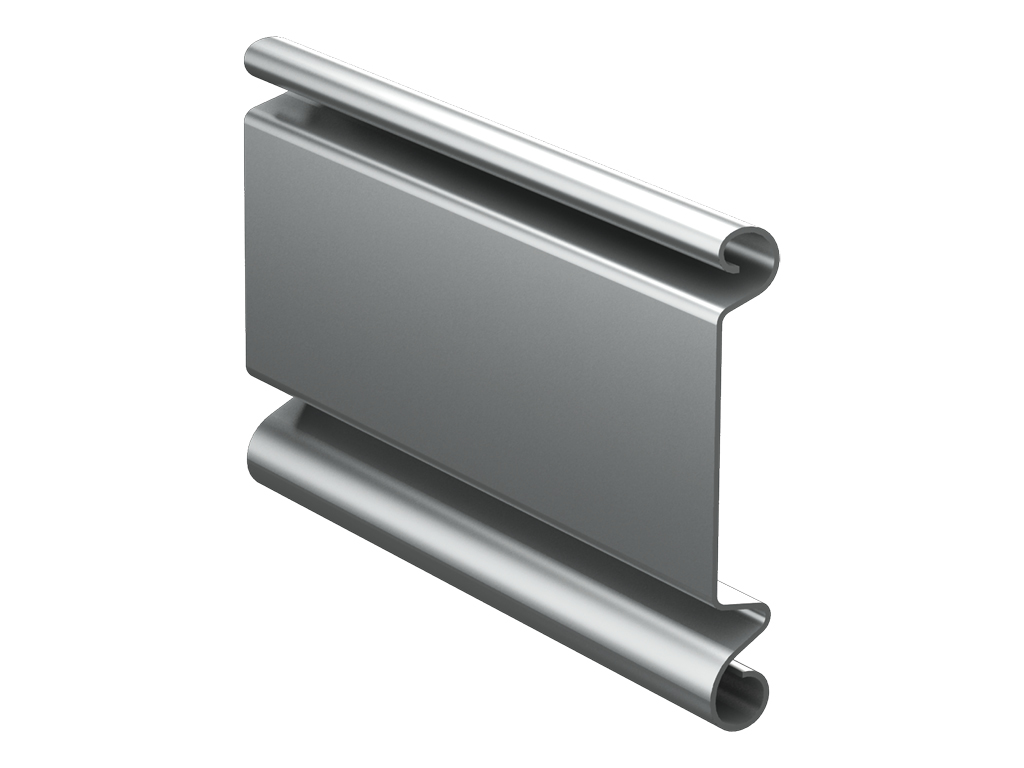

	RHS52 болот профили
Материал	0,6 мм калыңдыгындагы цинктелген болот
Вес профиля, кг/(п/м)	0,51
Вес профиля, кг/м²	9,8
Количество ламелей на 1 м высоты полотна, шт.	19
Максимальная ширина полотна, м	4
Максимальная площадь полотна, м²	14

Туура орнотулган жана туура пайдаланылган рольставандар ишенимдүүлүктү жана узак кызмат мөөнөтүн камсыз кылат. Рольставандарыңыздын кызмат мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөрдү так аткарыңыз:

1. Рольставандарды жана рольдоруктардын монтажы DoorHan концернинин окуудан өткөн квалификациялуу адистер тарабынан жүргүзүлүшү керек.

2. Монтаж продукциянын монтаждоо инструкциясына жана DoorHan концернинин техникалык документациясына толук шайкеш түрдө жасалышы зарыл.

3. Рольставандар тегиз, сүзүлмө жана катуу түрдө тебелебей ачык-көлөкө болушу шарт.

4. Курулушту көтөрүү жана түшүрүү үчүн атайын атайын башкаруу түзүлүштөрүн гана колдонуу керек.

5. Рольставандарды ачууда 100 Н ден ашык күч колдонбоңуз.

6. Рольставандын желегин жарым-жартылай көтөрүү же түшүрүү, айрыкча чоң (3000×2000 мм ашык) конструкцияларда сунушталбайт.

7. Механикалык кулпу же бекиткич колдонулса, кулпу жабык кезде желекти көтөрүүгө тыюу салынат.

8. Кардан кыймылдаткычы колдонулганда, 45° бурчта арканды кармоо керек. EN 12453 же 12604 стандартына ылайык колдун күчү 390 Н болушу мүмкүн. Чоң рольставандар үчүн авариялык кол кыймылдаткычы (кардан) жөн гана жабуу үчүн колдонулат.

9. Автоматтык кыймылдаткычты колдонууда, ал кыймылдаткычка кошулган инструкцияны аткаруу керек.

10. Балдарды рольставандарды башкаруу түзүлүштөрүнө (түймөлөргө, пульттарга) жакындатпаңыз.

11. Рольставандар ачылып же жабылып жатканда адамдар жана жаныбарлар алардын иштөө аймагында болбошу керек.

12. Курулуш иштеп жатканда астында болууга катуу тыюу салынат, себеби бул жаракат алуу коркунучун жаратат.

13. Рольставандарды уруп-тургузбаңыз жана алардын эркин ачылып-жабылышына тоскоол болбоңуз.

14. Рольставандын желеги жылып жатканда, ачык жерде бөтөн буюмдардын болбошун көзөмөлдөңүз, анткени бул конструкциянын бузулушуна алып келиши мүмкүн.

15. Кошумча жабдууларды же аксессуарларды орнотуу, же жеке бөлүктөрдү алмаштыруу же жөндөө өндүрүүчү менен кеңешүүсүз тыюу салынат (кеңешүү деп так маселенин сүрөттөлүшү камтылган, документтештирилген кайрылуу эсептелет).

16.Кыш мезгилинде рольставандардын же рольдоруктардын конструкциясынын бөлүктөрү муздап калса, желекти көтөрүү жана түшүрүүдөн мурда аны толугу менен муздан бошотуу үчүн аны контур боюнча уруу керек, өзгөчө төмөнкү планканы терезе табагы же пол менен биригүү жерин тазалоо зарыл.

17. Рольставандарды жылына жок дегенде бир жолу техникалык тейлөө жүргүзүү зарыл.

18. Рольставандарды максатсыз колдонууда же өндүрүүчүнүн сунуштаган көлөмүнөн ашык конструкциялар колдонулганда, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жоопкерчиликти албайт.

19. Рольставандарды же рольдоруктарды диагностикалоо жана оңдоо квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.

Упаковка в картон	Характеристики упаковки
Описание	Упаковка рольставен төмөнкүдөн турат: аба көпүрчүктүү пленка жана беш катмарлуу ак картон; полотносун жана кутусун көпүрчүктүү пленкага ороп, андан кийин картонго оролуп, куту түзүлөт; картон куту үстүнөн 2 катмар стретч-пленка менен капталып, компаниянын логотиби түшүрүлгөн скотч менен бекитилет.
Ширина, мм	165–300
Высота, мм	165–300
Длина, мм	500–6 000

Кошумча сүрөттөмө печать

Кирүүчү, гараждык жана туннель түрүндөгү проемдорго, ошондой эле күчтүү шамал басымы бар райондордо роллет эшиктери RH77 жана RHE84 сериясына таандык профилдерден гана орнотулат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

Жабыштырылган монтаж эң көп кездешет, анткени ал үчүн куту орнотулуучу ниша даярдоону талап кылган татаал даярдык иштери кереги жок. Жабыштырылган монтаж түрүндө роллеттердин роликтүү полотносун камтыган куту проемдун үстүнө орнотулат, ал эми багыттагыч профилдер проемдун эки жагына коюлат.

Киргизүүчү монтажда, короб сыртка чыгарылып, роллеттердин бардык элементтери терезе же эшик проемунун нишасына жайгаштырылат. Киргизүүчү монтаж учурунда эшиктер менен терезелер монтаждын каршы багытында ачылышы керек.

Киргизүүчү монтаж, короб ичке. Конструкция проемго орнотулуп, короб ичке жайгаштырылат, натыйжада полотно проем менен бир катарда болот.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Роллеттерди орнотуу боюнча нускамалар

PDF

Роллеттерди эксплуатациялоо боюнча нускамалар жана кепилдик талон

PDF

Роллет системалары боюнча сервис китеби

PDF

«Алюминийден жасалган роллеттерге» ылайыктуулук сертификаты

PDF

«Экструдияланган алюминий профилдеринен жасалган жалюзи-роллеттерге» ылайыктуулук сертификаты

PDF

«Роллеттер» паспорт

PDF

Сталь профили RHS52ден жасалган роллеттердин чертежи

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алууга берилген DoorHan концернинин роллет системаларынын иштөө кепилдиги ушул изделиени алган күндөн тартып 1 жылдык мөөнөттө берилет. Климаттык факторлордун, табигый көрүнүштөрдүн, катуу майда бөлүкчөлөрдүн же башка агрессивдүү заттардын таасири менен лак-боёк катынын бузулушу, ошондой эле пайдалануучу процессинде пайда болгон сызыктар жана тешиктерден улам коррозия болгон учурда, лак-боёк каттын кепилдиги күчүн жоготот.
