Төрт жуп кайчы рычагдуу көтөргүч стол өнөр жай жана үй-бүлөлүк чарба сыяктуу ар кандай тармактарда колдонулуп, жүктөрдү ар түрдүү деңгээлдерге көтөрүп түшүрүүгө мүмкүнчүлүк берет. Көтөргүч столду колдонуу имараттын ар кандай деңгээлдеринин ортосунда жүктөрдү максималдуу ыңгайлуу ташууну уюштурууга шарт түзөт. Көтөргүч стол иштөөнү ишенимдүү камсыз кылып, техникалык тейлөөдө жөнөкөй.

Зона применения:

Кампа комплекстери, өнөр жай объектилери, авто токтоочу жайлар

монтаж менен заказ берүү

Артыкчылыктар

Вертикалдык жүктөө- түшүрүү операциялары

Вертикалдык жүктөө- түшүрүү операцияларын максималдуу ылдамдыкта аткарууга мүмкүндүк берет.

Курулуштун коопсуздук элементтери

Кызматкерлердин буттарын коргоо үчүн стол коопсуздук рамкасы жана клапандары менен жабдылган.

Жөнөкөй башкаруу

Көтөргүч столдун ишин алып жүрмө баскыч пульт аркылуу башкарууга болот.

Авариялык кырдаалда дароо токтотуу

Гидравликалык системанын коопсуздук механизми шлангдын үзүлүшү учурунда столду дароо токтотот.

Вертикалдык жүктөө- түшүрүү операциялары

Вертикалдык жүктөө- түшүрүү операцияларын максималдуу ылдамдыкта аткарууга мүмкүндүк берет.

Курулуштун коопсуздук элементтери

Кызматкерлердин буттарын коргоо үчүн стол коопсуздук рамкасы жана клапандары менен жабдылган.

Жөнөкөй башкаруу

Көтөргүч столдун ишин алып жүрмө баскыч пульт аркылуу башкарууга болот.

Авариялык кырдаалда дароо токтотуу

Гидравликалык системанын коопсуздук механизми шлангдын үзүлүшү учурунда столду дароо токтотот.

Комплектация

Базовая комплектация

Дополнительная комплектация

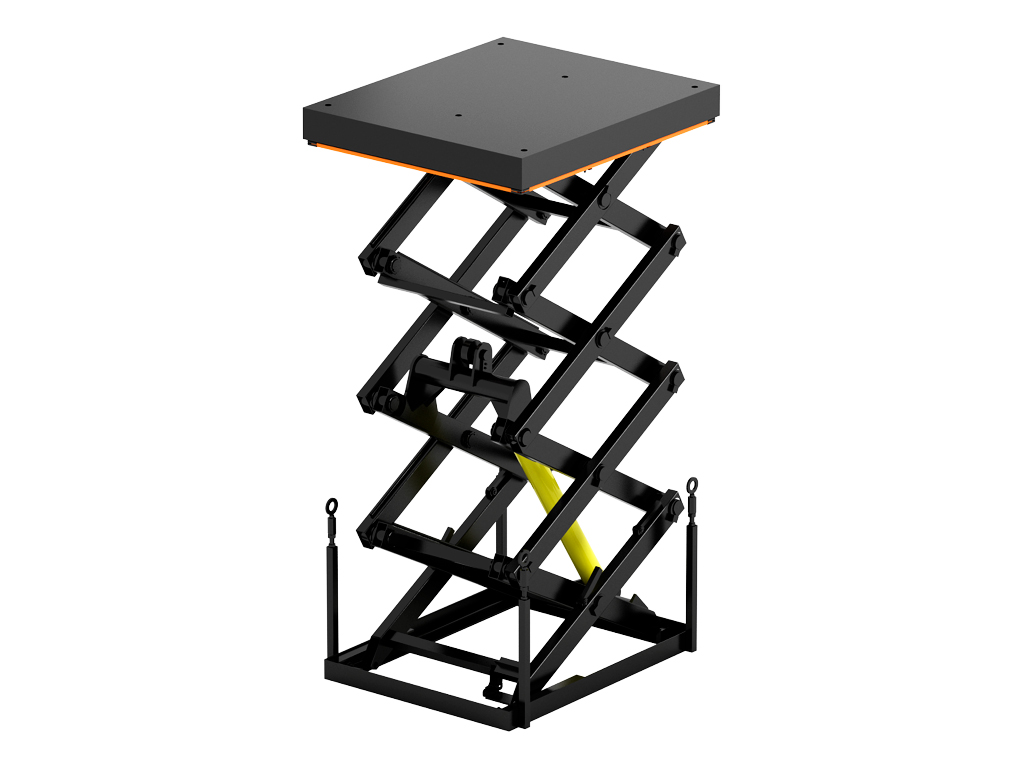

Көтөргүч стол.

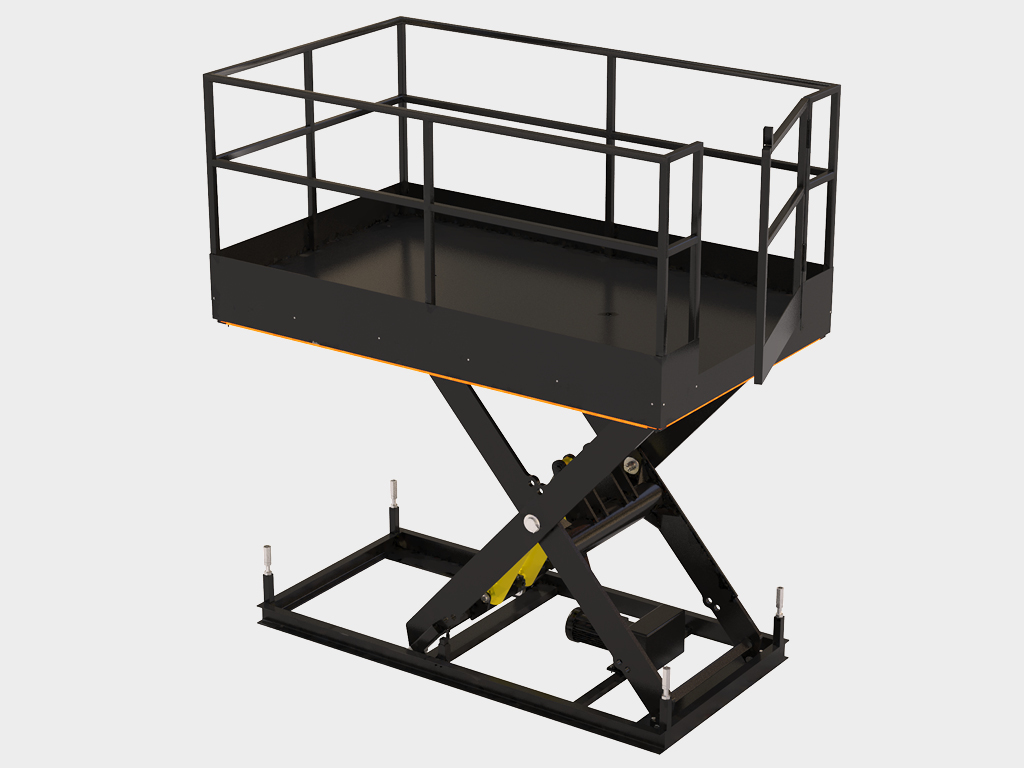

Көтөргүч стол үчүн тосмо.

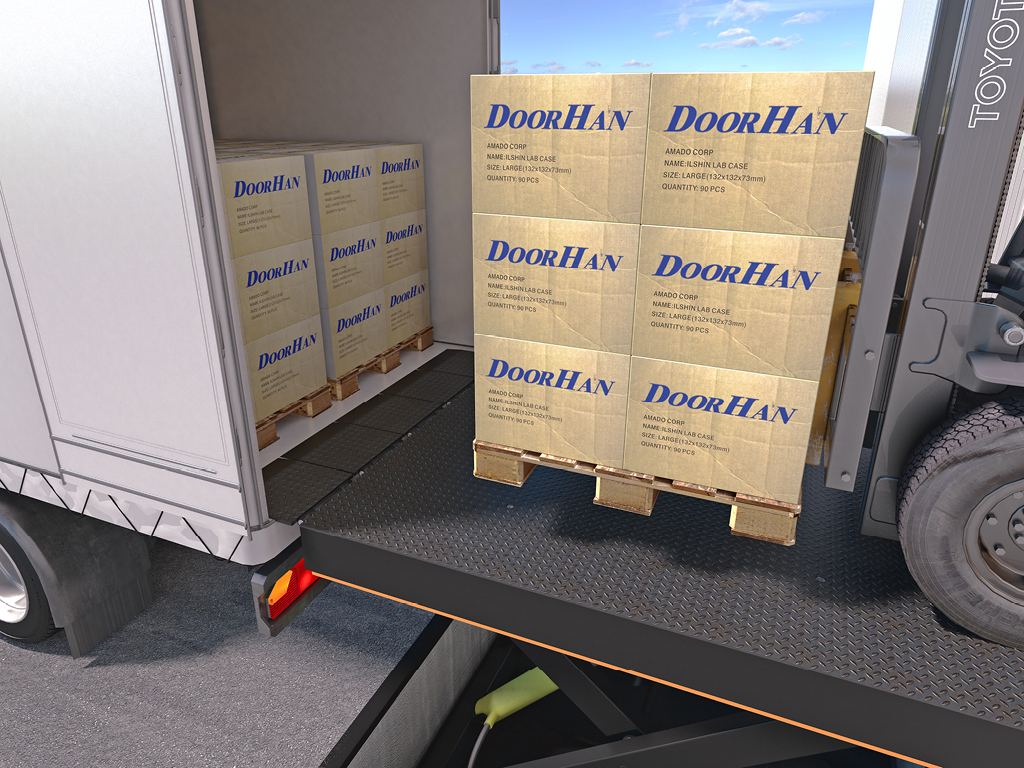

Көтөргүч стол үчүн аппарель.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина конструкции, м

1,5–3

Ширина конструкции, м

1,3–2,4

Высота конструкции, м

0,8–1 (жыйылган абалда); 3,2–6 (ачылган абалда)

Столдун негизи
Столдун коопсуздук рамкасы
Столдун тышкы рычагдары
Столдун ички рычагдары
Столдун платформасы
Гидравликалык станция

Параметр	Значение	Примечание
Длина, мм	1 500–3 000
Ширина, мм	1 300–2 400
Высота подъема, мм	3 200–6 000
Грузоподъемность, кг	200–2 000
Диапазон рабочих температур, °С	-20...+50
Напряжение питания, В	380
Класс защиты IP	IP54

1. Столду күйгүзүүдөн мурун ташуу бекитмелерин (рым-болтторду) алып салуу керек.

2. Көтөргүч столду колдонуу учурунда жумуш аймагында адамдар же башка бөгөт заттар болбошу керек.

3. Жүк көтөрүү чегин ашырбаңыз.

4. Көтөргүч столдо жүктөрдүн кулашы же жүк ташуучу машиненин соккусунан пайда болгон мүчүлүштүктөр жок экенин текшериңиз.

5. Бардык жылмалоочу жолдор таза жана бөгөт заттардан таза экенине ынануу керек.

6. Гидросистема элементтеринен агым жок экенин текшериңиз.

7. Көтөргүч стол менен иш бүткөндөн кийин аны төмөнкү абалга түшүрүү зарыл.

8. Стол менен иштөөгө көтөргүч столдун түзүлүшүн жана иштөө принцибин үйрөнгөн адамдар гана уруксат берилет.

9. Коопсуздук рамкасынын иштешин жана жөнгө салууну текшериңиз. Коопсуздук рамкасы иштебеген столду колдонууга тыюу салынат!

10. Ар кандай мүчүлүштүктөр аныкталган учурда столду колдонууга тыюу салынат!

НАЗАР АУРУУ! Адамдарды көтөрүү/төмөндөтүү үчүн столду колдонуу тыюу салынат!

Үч метрден жогору көтөрүү бийиктиги бар көтөргүч столдорду колдонуу, столдун капкагын түз вертикалдуу кыймылын камсыз кылган багыттоочу элементтерди колдонуу менен гана мүмкүн.

Кошумча сүрөттөмө печать

DoorHan концерни жүк ташуучу транспортко даяр продукцияны жүктөөнү гидравликалык көтөргүч кран же эң аз 2 метр болгон айрылуу кармагычы бар автожүктөгүч аркылуу жүргүзөт. Кардар же монтаждоочу жабдууларды ташуу үчүн дал ушундай жабдууну камсыздоого тийиш. Кран же башка көтөрүү каражаттары колдонулган учурда тиешелүү жүк көтөрүү кубаттуулугуна ээ стропторду колдонуу сунушталат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Көтөргүч стол

PDF

Көтөргүч столду башкаруу блогу LTCU-1

PDF

«Көтөргүч стол» сервис китеби

PDF

Сертификат ылайыктыгы (жүктөөчү жабдуу)

PDF

Сертификат ылайыктыгы (жүктөө системаларын башкаруу блоктору)

PDF

Көтөргүч столдун паспорту

PDF

Бажы союзунун техникалык регламенттеринин талаптарына ылайыктык сертификаты

PDF

Көтөргүч стол үчүн жабык приямокту даярдоо схемасы

PDF

Көтөргүч стол үчүн узундугу боюнча ачык приямокту даярдоо схемасы

PDF

Көтөргүч стол үчүн кеңдиги боюнча ачык приямокту даярдоо схемасы

PDF

Көтөргүч стол үчүн лифт үчүн нишеси бар кеңдиги боюнча ачык приямокту даярдоо схемасы

PDF

Көтөргүч столду заказ кылуу үчүн опрос барагы

PDF

Кепилдик милдеттенмелери печать

Кардарга DoorHan концернинин өндүрүшүндөгү көтөргүч столдун ишке жарамдуулугуна кепилдик берилет: сатып алынган күндөн тартып чекене сатуу үчүн — 1 жыл, дилердик заказдар үчүн — 2 жыл.
