Жылдыруучу дарбазалар өнөр жайлык объекттерде орнотулат, анда чоң өлчөмдөгү ачкычтарды (9 000 мм чейин кенендикте, 6 000 мм чейин бийиктикте) жабуу талап кылынат: сактоо жана гараж комплекстеринде, автоунаа деполорунда, автосалондордо жана башка ушул сыяктуу жерлерде.

Зона применения:

Сактоо жана гараж комплекстер

Гараж боксдору, жүк деполору, автоунаа терминалдары — төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары, атайын техникалар жана транспорт үчүн.

Өнөр жай объектилери кранынан балкалары менен

Цехтер мосттук крандар менен, аспа жүктөрдү көтөрүү системалары — үстүнкү аспа менен жылдыруучу дарбазалар өндүрүш жайлары үчүн.

Спорт комплекстер, көргөзмө павильондору

Стадиондар, манеждер, муз сарайлары, павильондор — төмөнкү багыттоочу жок жылдыруучу дарбазалар, жогорку трафик менен спорттук жана көргөзмө объектилери үчүн.

монтаж менен заказ берүү

Артыкчылыктар

Эксплуатацияга ыңгайлуулук

Дарбазаларды солго, оңго же эки тарапка ачуучу мүмкүнчүлүк.

Узак мөөнөттүү кызмат көрсөтүү

Жогорку болоттук роликтин панели күчтүүлүк касиеттерин жакшыртып, дарбазанын иштөө ресурсуна узак мөөнөт берет.

Конструкциянын ишенимдүүлүгү жана орнотуу ыңгайлуулугу

Кыймылдуу элементтердин жана туташтыргыч түйүндөрдүн минималдуу саны конструкциянын ишенимдүүлүгүн жана орнотуунун ыңгайлуулугун камсыз кылат.

Жел жүктөрүнө туруктуулук

Төмөнкү ролик панелиң жел жүктөрүнө туруктуулугун жогорулатат жана кыймылда панелиң титирөөсүнө тоскоол болот.

Эксплуатацияга ыңгайлуулук

Дарбазаларды солго, оңго же эки тарапка ачуучу мүмкүнчүлүк.

Узак мөөнөттүү кызмат көрсөтүү

Конструкциянын ишенимдүүлүгү жана орнотуу ыңгайлуулугу

Жел жүктөрүнө туруктуулук

Дизайн

Сендвич-панелдин бетин

Түстөр

Тегиз

RAL 9003 (ак, стандарттык)

RAL 8014 (күрөң)

RAL 5005 (көк)

RAL 6005 (жашыл)

RAL 3005 (кызыл күрөң)

RAL 9006 (күмүш)

RAL 1014 (беж)

RAL 7004 (боз)

RAL картасына ылайык стандарттуу эмес түс

Комплектация

Базовая комплектация

Дополнительная комплектация

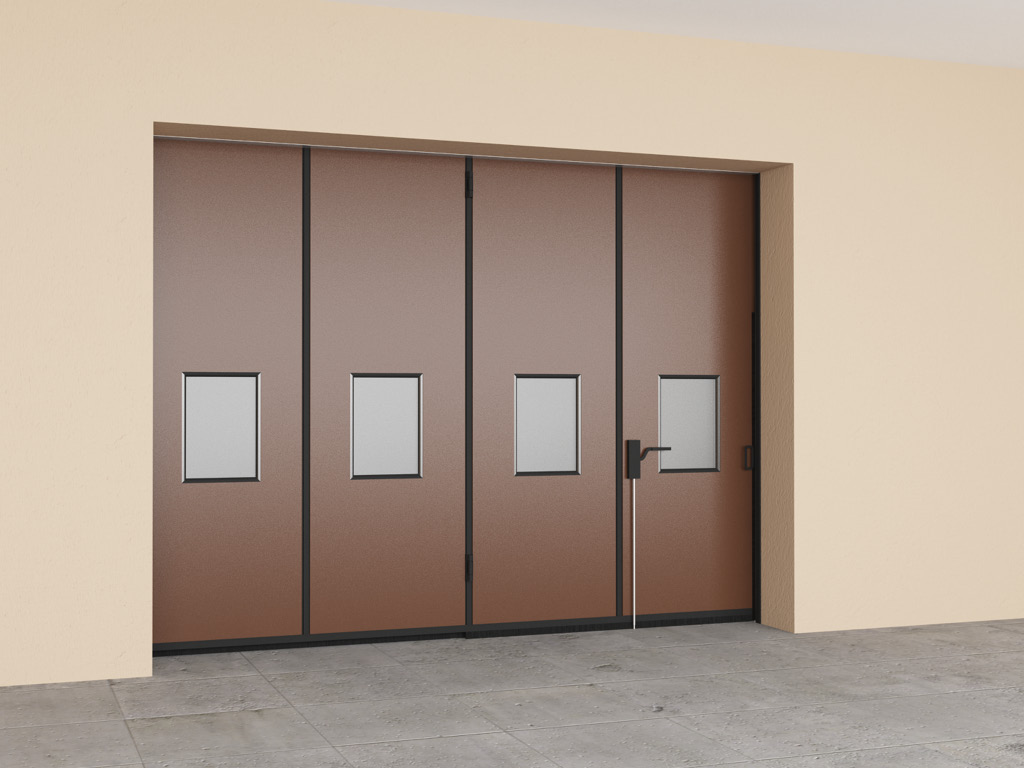

Панель толугу менен топтомдо жеткирилет (болоттон жасалган сендвич-панелдер, тетиктер, роликтер, резинкалык тыгындар, күчөтүүчү пластиналар).

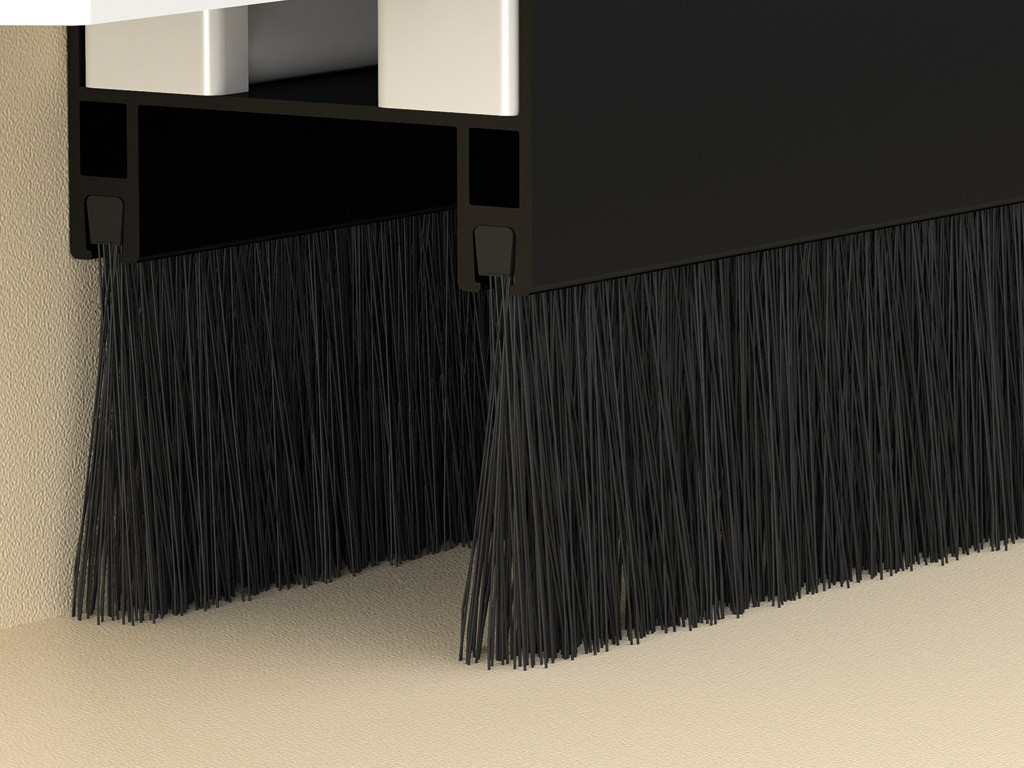

Дарбазанын панелинын түштүгүндө щеткалык тыгын.

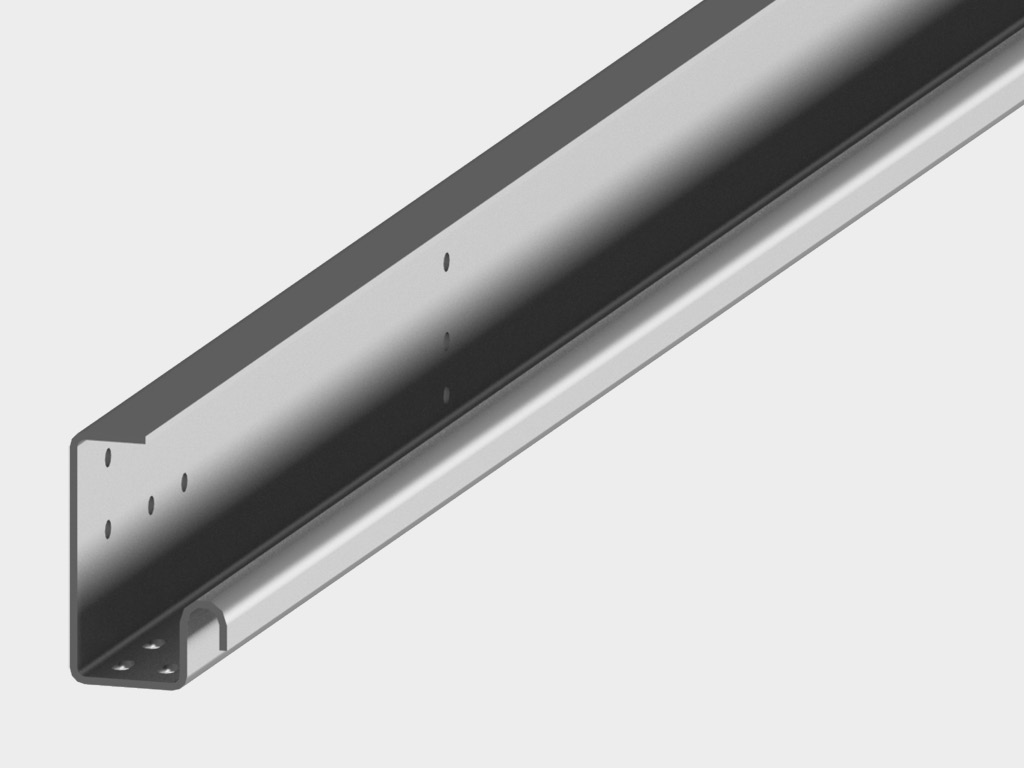

Жогорку болоттук багыттоочу.

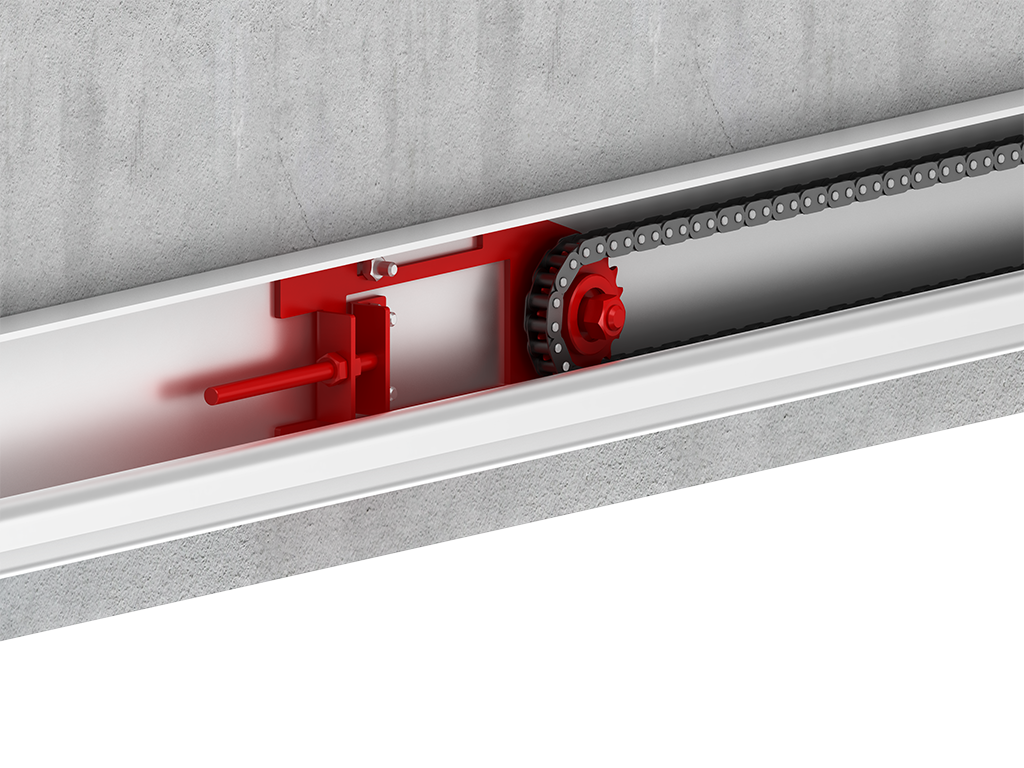

Чынжырдын жылдызчасынын кронштейни тартуу чыңалуусун жөндөөгө мүмкүнчүлүк берет.

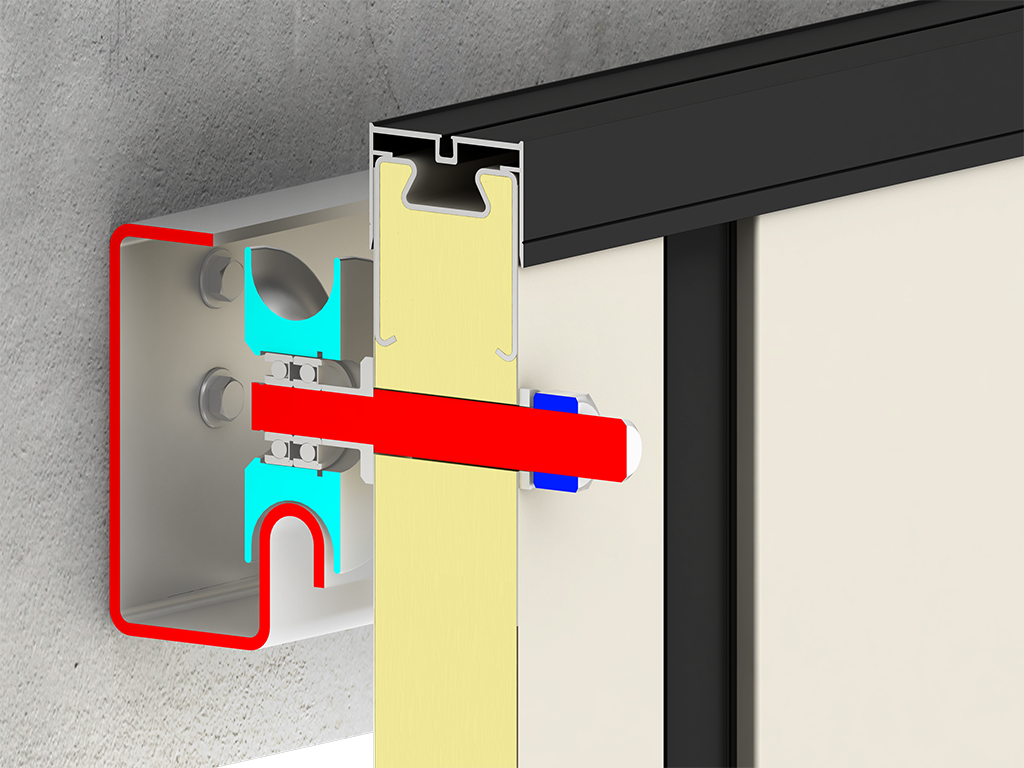

Дарбазанын жогорку болоттук ролиги жакшыртылган күчтүүлүк касиеттерине ээ, бул дарбазанын иштөө ресурсуна узак мөөнөт берет.

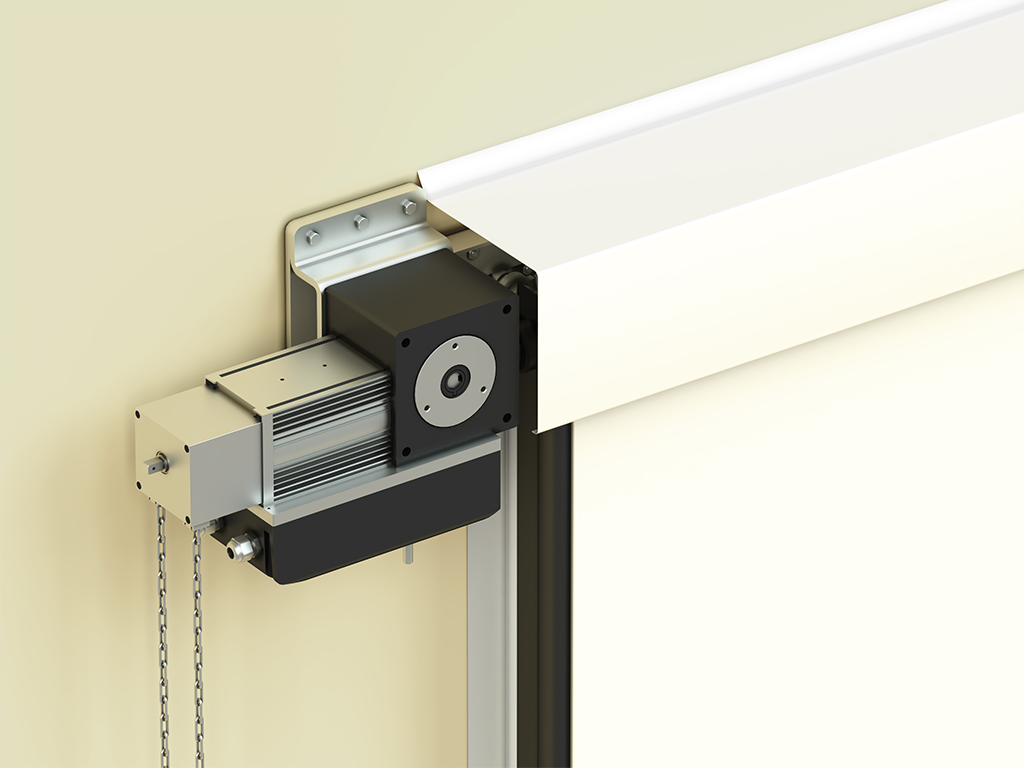

Жүргүзгүчтү орнотуучу кронштейн чынжырды тартуу мүмкүнчүлүгү менен жана күчөтүлгөн корпусу менен иштөө ишенимдүүлүгүн камсыз кылат.

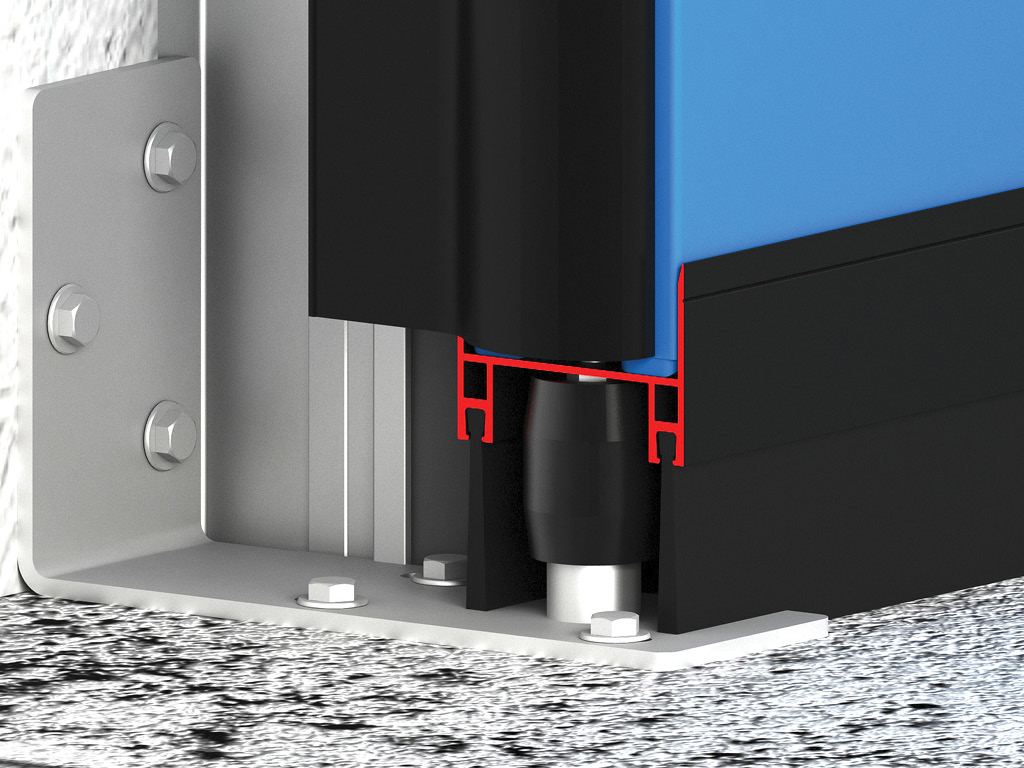

Төмөнкү ролик панелиң жел жүктөрүнө туруктуулугун жогорулатат жана кыймылда панелиң титирөөсүнө тоскоол болот.

Алюминийден жасалган калитка. Рамкасынын стандарттык түсү – RAL 9005 (кара).

Алюминийден жасалган рамкадагы терезе, 3 мм калыңдыктагы ачык поликарбонат менен толтурулган. Рамкасынын стандарттык түсү – RAL 9005 (кара).

Вентиляциялык тор. Стандарттык түсү – RAL 9003 (ак).

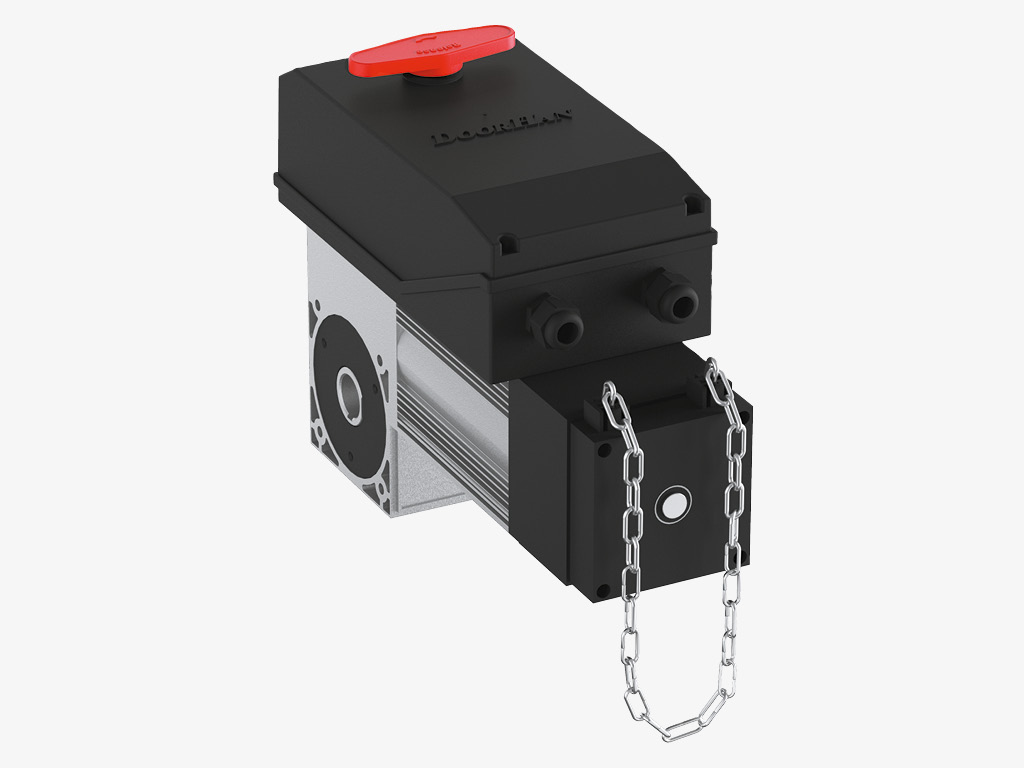

SHAFT-60 жетектөөчү.

Жалпак болбогон ачкычтар үчүн фотоклетка, кыймылдаткыч плитасы менен, PHOTOCELL-PRO, инфракызыл берүүчү жана кабылдоочу менен.

Калитканы бурулганда автоматтык системаны башкаруу блогуна башкаруу буйрук берүүчү KEYSWITCH-N ачкыч-кнопкасы.

Дарбазанын кыймылы жөнүндө билдирүү берүү үчүн LED сигналдык лампа LAMP-PRO, антенна менен.

Дарбазанын кыймылы жөнүндө үндүк билдирүүсү үчүн SIRENA сиренасы.

TRANSMITTER 4-PRO-BLACK пульти, төрт автоматтык жабдууларды алыстан башкаруу үчүн.

Техникалык мүнөздөмөлөр

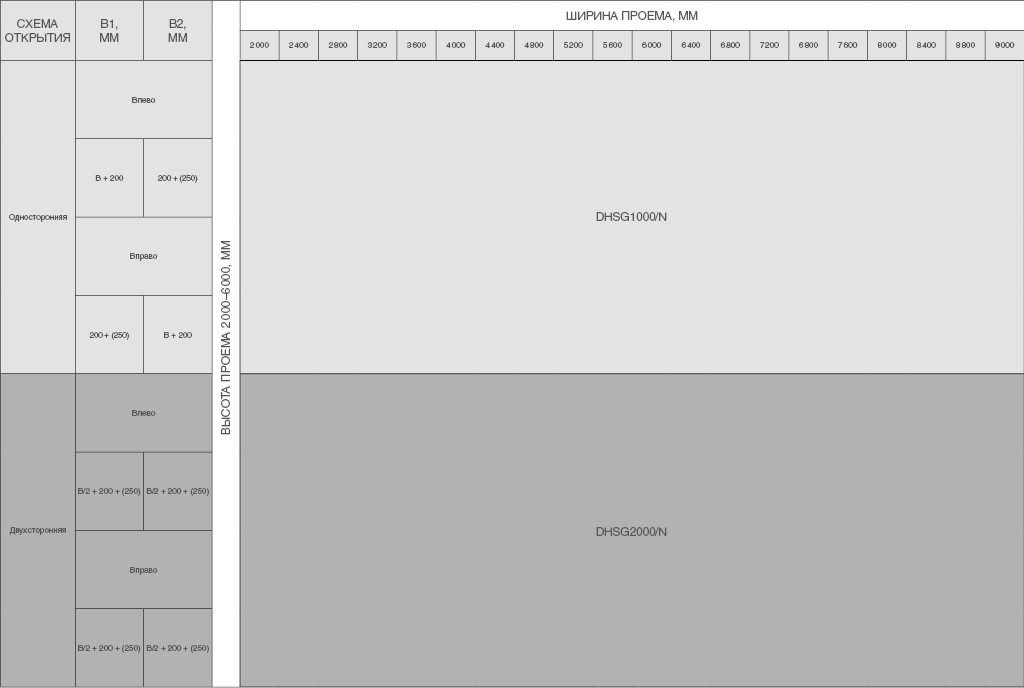

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

2 000–9 000

Высота проема, мм

2 000–6 000

Притолока, мм

220дан

Пристенки, мм

350дөн баштап (ачуу үлгүсүнө жараша)

Толщина панели, мм

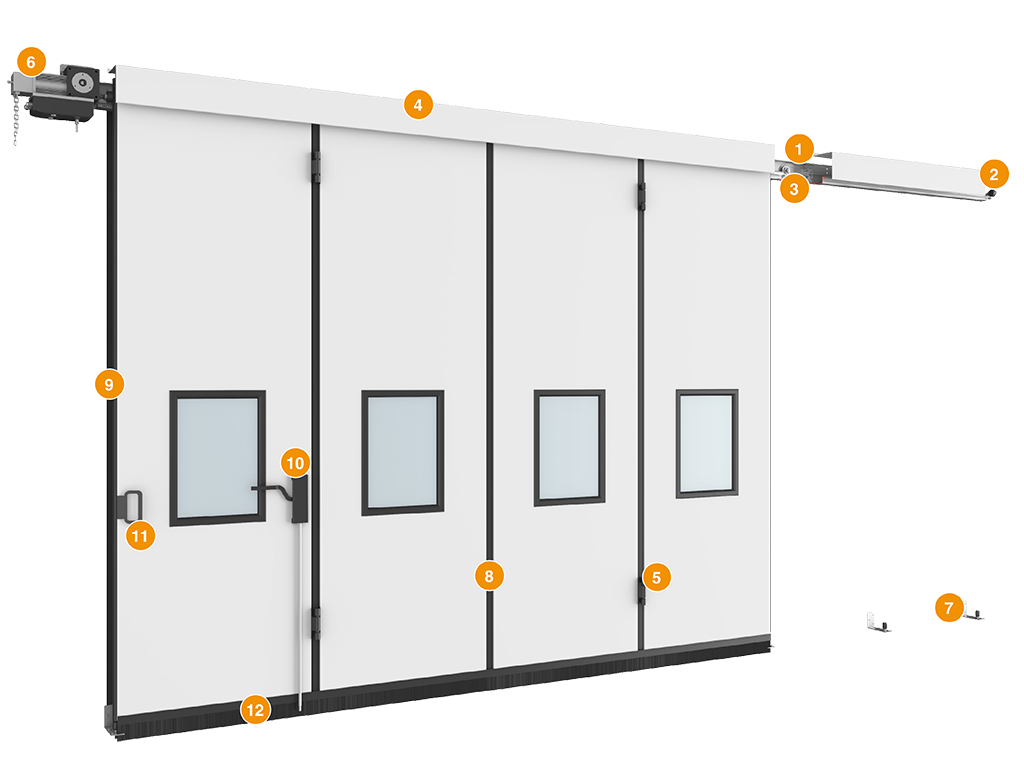

Көтерүүчү балка
Ход чектегичи
Жылдызчасы бар пластина
Коргоочу куту
Тетик
Жүргүзгүчтү орнотуучу кронштейн, роликтик таянуу
Төмөнкү багыттоочу ролик
Резинкалык шиптүү тыгын
Резинкалык аягында тыгын
Тик ригельдик бекитмеси
Болоттук колдонуучу
Дарбазанын панелинин жээгин орнотуу профили

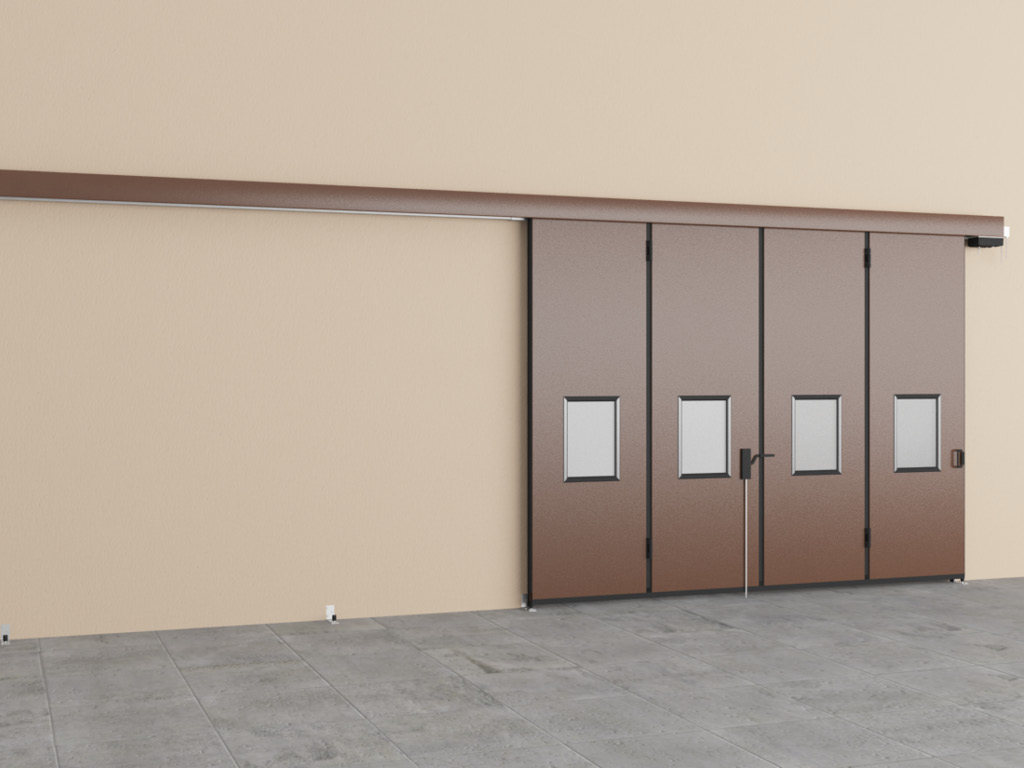

Солго ачылуу.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–9 000
h, мм Высота притолоки	Жок дегенде 220
b1, мм Левый пристенок	B + 200 (жүргүзгүчсүз), B + 450 (жүргүзгүч менен)
b2, мм Правый пристенок	350

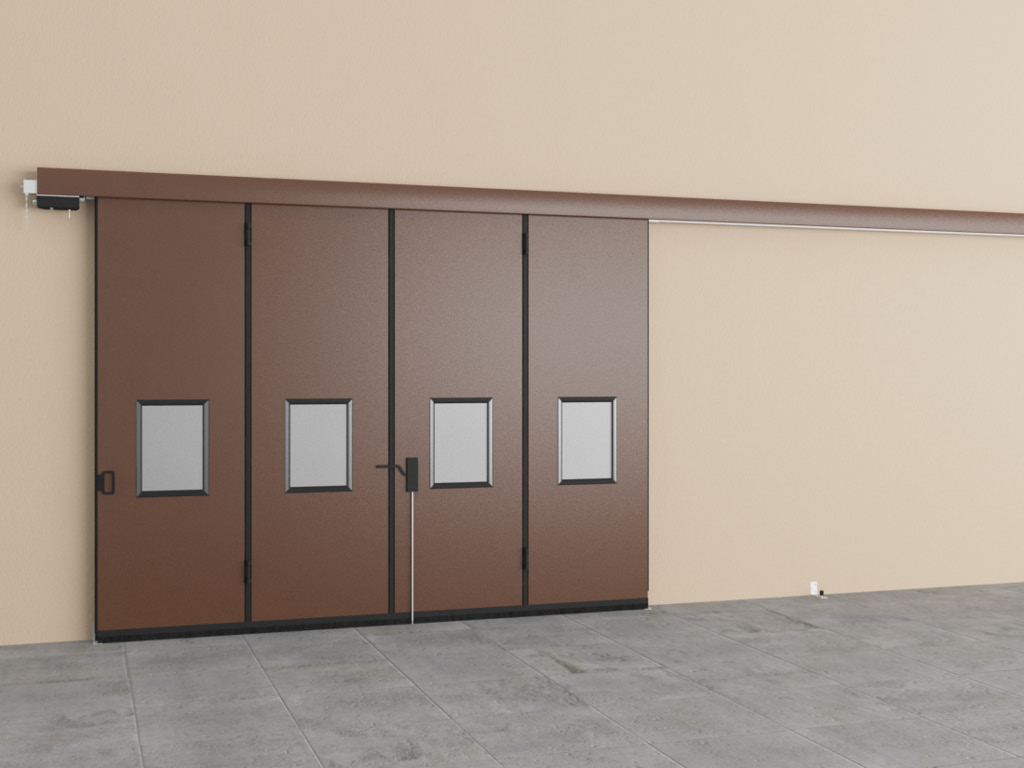

Оңго ачылуу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–9 000
h, мм Высота притолоки	Жок дегенде 220
b1, мм Левый пристенок	350
b2, мм Правый пристенок	B + 200 (жүргүзгүчсүз), B + 450 (жүргүзгүч менен)

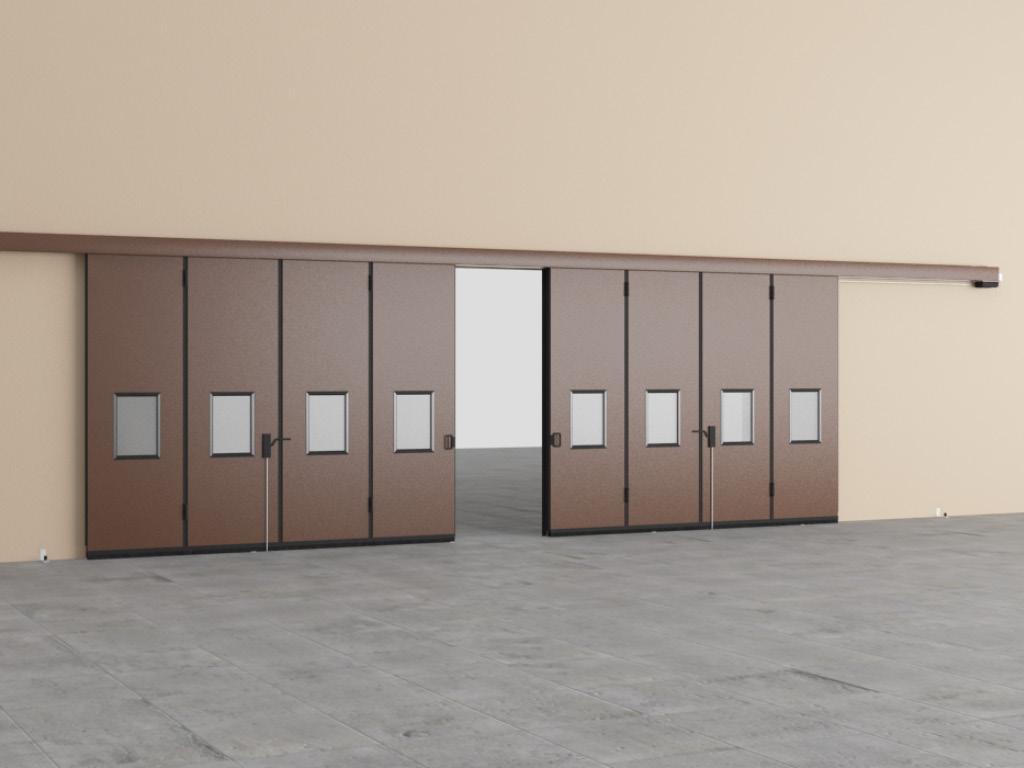

Эки тарапка ачылуу

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–6 000
B, мм Ширина проема	2 000–9 000
h, мм Высота притолоки	Жок дегенде 220
b1, мм Левый пристенок	B/2 + 150 (жүргүзгүчсүз), B/2 + 400 (жүргүзгүч менен)
b2, мм Правый пристенок	B/2 + 150 (жүргүзгүчсүз), B/2 + 400 (жүргүзгүч менен)

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480 (Г классы)
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минималдуу циклдардын саны, анда өндүрүүчү эч кандай бөлүктү алмаштыруунун кереги жоктугуна кепилдик берет
Вес полотна ворот, кг/м²	25	Панелдин калыңдыгы 55 мм болгондо
Группа горючести по ГОСТ 30244-94	Г2 (ортодой күйүүчү)	Панелдин калыңдыгы 55 мм болгондо
Группа воспламеняемости по ГОСТ 30402-96	В2 (ортодой жанып кетүүчү)	Панелдин калыңдыгы 55 мм болгондо

1. Жылдыруучу дарбазаларды төмөнкү багыттоочу жок орнотуу жүргүзүлүшү керек, DoorHan концернинин коштоочу нускамасы жана техникалык документациясына катуу ылайык.

2. Жылдыруучу дарбазалар тоскоолдуксуз жана кармап калбай, жылып иштеши керек.

3. Дарбазаны кол менен ачып-жабуу жөн гана колдоочу кулпу аркылуу жүргүзүлүшү керек.

4. Дарбазаны кол менен ачып жатканда күч колдонбоңуздар. Дарбазанын панелин бирдей жылдырып коюңуздар. Жумшак түрдө түртүп жылдырбоо керек.

5. Ачыктан-ачык кырсыктардан сактануу үчүн, жылдыруучу дарбаза иштеп жатканда адамдар жана жаныбарлар анын иштөө аймагында болбошу керек.

6. Жылдыруучу дарбаза иштеп жатканда ачкычта четки буюмдардын болбоосун камсыздаңыз.

7. Жылдыруучу дарбазанын кыймылдуу бөлүктөрүн убагында тазалап туруңуз, аларды кармап калуудан сактануу үчүн.

8. Жаракат албоо үчүн, дарбазанын кыймылдуу бөлүктөрүнө (роликтер, панелдер ж.б.) колуңуз менен тийбеңиз, алар кыймылдаганда.

9. Дарбазанын ишенимдүү жана үзгүлтүксүз иштешин камсыздоо үчүн, аны жылына жок дегенде бир жолу техникалык текшерүүдөн өткөрүү сунушталат.

10. Дарбазаны кол менен кармоо иштөөдө катастрофалык шарттарга алып келиши мүмкүн, ошондуктан дарбазанын панелин кармоого тыюу салынат.

Упаковка в дерево	Характеристики упаковки
Состав	Куурылган пленка, көбүк пластик, жыгач поддон, жыгач брусалар
Длина, мм	Упаковканың узундугу сендвич-панелдердин узундугуна жараша болот
Ширина, мм	Упаковканын кенендиги сендвич-панелдердин кенендигине + 150 ммге барабар
Высота, мм	Упаковканын бийиктиги сендвич-панелдердин санына жараша болот

Кошумча сүрөттөмө печать

DoorHan концерни дарбазаларды жүк ташуучу транспортко гидравликалык көтөргүч кран же вилочный кармагычтуу авто-ташуучу менен кеминде 2 метр жүк көтөрүү жөндөмдүүлүгү менен жүктөп чыгарат. Сатып алуучу же орнотуучу упакованган дарбазаларды жылдыруу үчүн ошол эле жабдууларды камсыздашы керек. Вилка жыгач поддонду, өндүрүүчү тарабынан берилген, алдыга өтүшү керек. Кранды же башка жүк көтөрүүчү жабдууларды колдонууда, тиешелүү жүк көтөрүүчү күчкө ээ зымдарды колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

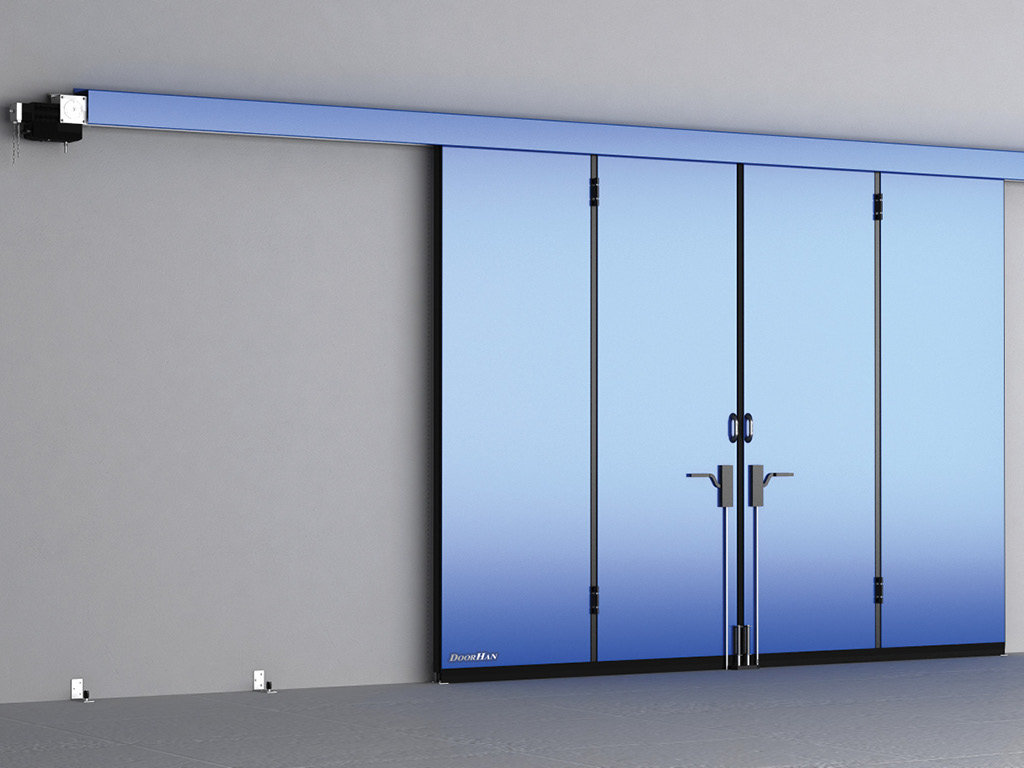

Жаңыштын ичкы жагына орнотуу, эгерде ачкычтын өзгөчөлүктөрү мүмкүнчүлүк берсе, сунушталат. Бул учурда, жетектөөчү механизм жана багыттоочулар толугу менен корголгон жана чет элдик адамдарга жеткиликтүү эмес.

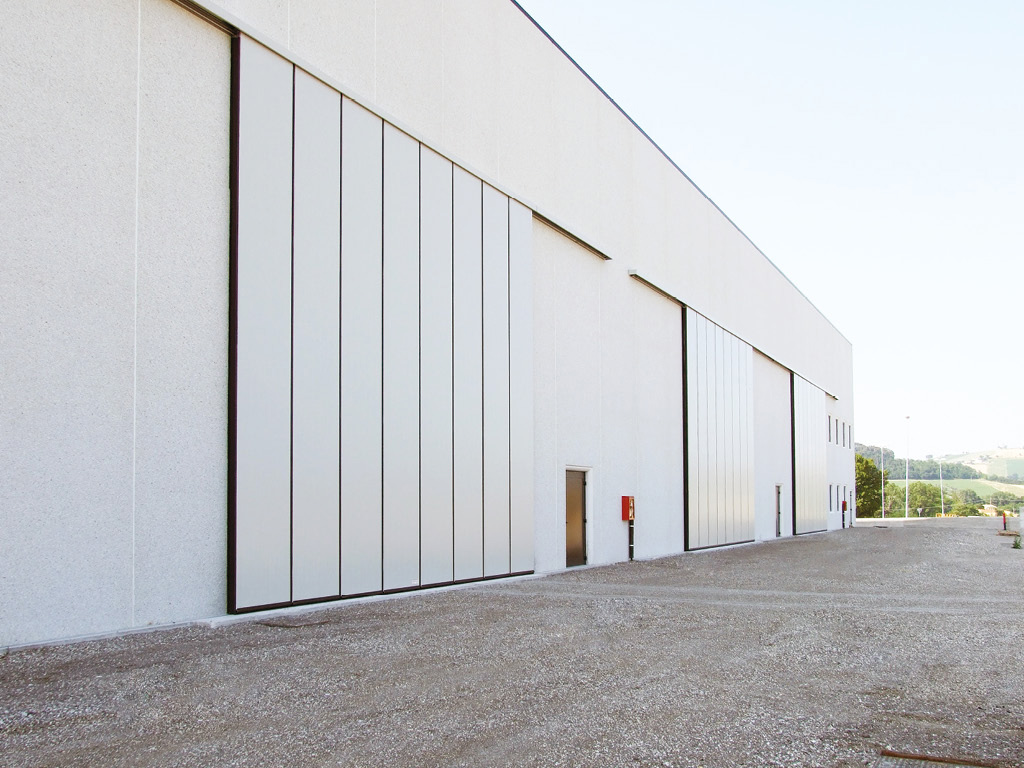

Жаңыштын сырткы жагына орнотуу, эгерде имараттын ички жагындагы шарттар сырттагылардан катуу болсо же имараттын ичиндеги бош орун жетишсиз болсо, ылайыктуу болот.

Бардык өлчөөлөр жайында жүргүзүлөт. Ар бир өлчөмдү кеминде үч ар түрдүү жерден өлчөө зарыл, катачылыктардан качуу үчүн.

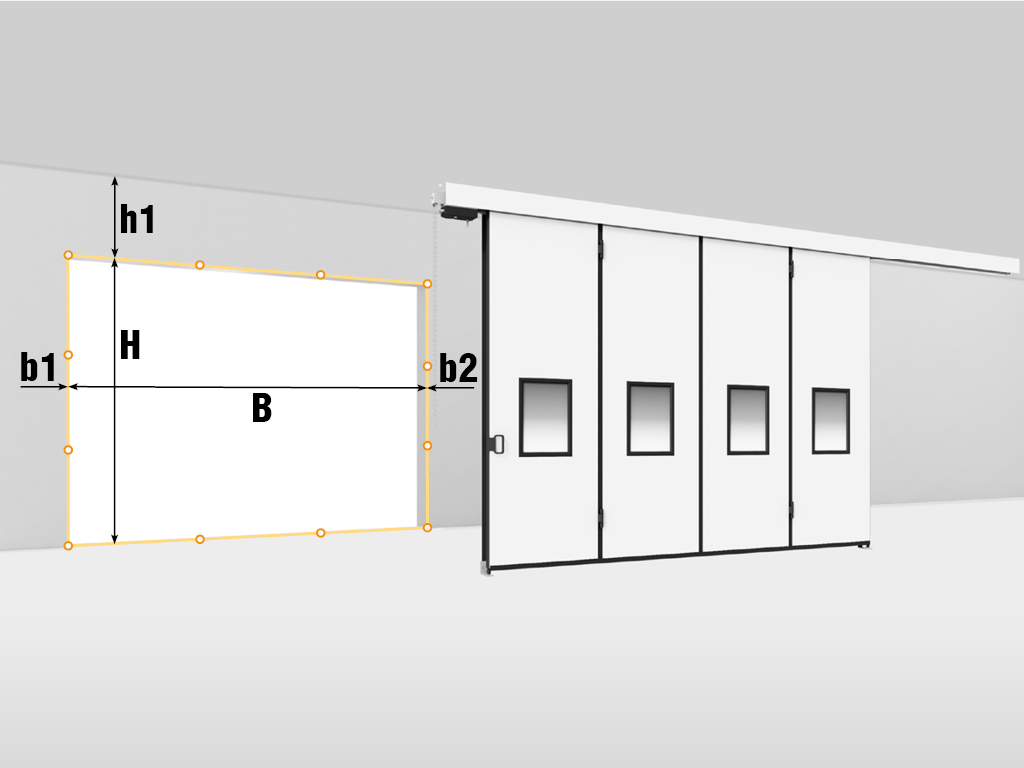

H – ачкычтын бийиктиги (жерден ачкычтын жогору жагына чейинки аралык).
B – ачкычтын кенендиги (ачкычтын сол жак четинен оң жак четине чейинки аралык).
h1 – тосмо (ачкычтын жогору жагынан тосмонун ортосуна чейинки аралык).
b1/b2 – сол/оң жактагы тараптык аралык (тиштешкен ачкычтын четинен тосмонун ортосуна чейинки аралык).
H жана B өлчөмдөрүн (ачкычтын бийиктиги жана кенендиги) өлчөөдө акыркы өлчөм катары эң чоң маанилер кабыл алынат, h1, b1, b2 өлчөмдөрүн өлчөөдө болсо эң кичине маанилер кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Орнотуу нускамасы «Төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары»

PDF

Сервис китеби «Төмөнкү багыттоочу жок жылдыруучу дарбазалары»

PDF

Паспорту «Төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары»

PDF

Сертификат «Дарбазаларга тиешелүү комплекттеги металл буюмдар DoorHan имараттар жана курулуштар үчүн»

PDF

Сертификат «Имараттар жана курулуштар үчүн дарбазалар. Сериалык чыгаруу»

PDF

Төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары, эки тарапка ачылуу

PDF

DWG

Төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары, бир тарапка ачылуу

PDF

DWG

Төмөнкү роликти орнотуу схемасы, төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары

PDF

Төмөнкү багыттоочуну орнотуу схемасы, төмөнкү багыттоочу жок жылдыруучу өнөр жай дарбазалары

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан өндүрүлгөн «Төмөнкү багыттоочу жок жылдыруучу дарбазалар ISG сериясы» изделиеси үчүн 1 жылдык иштөө кепилдиги берилет, бул кепилдик изделиени сатып алган күндөн баштап колдонулат.
