MODL сериясындагы механикалык уравнителдүү платформа электр менен камсыздоону талап кылбайт, ошондуктан электр энергиясы жок же электрогидравликалык платформаны орнотуу мүмкүн болбогон жерлерде колдонууга ылайыктуу. Механикалык платформа эки адамдын күчү менен кол менен көтөрүлөт, ал эми аппарель айлануу учурунда автоматтык түрдө ачылат.

Зона применения:

Кампа комплекстери. Транспорттук-жүк түшүрүү түйүндөрү. Логистикалык борборлор.

монтаж менен заказ берүү

Артыкчылыктар

Көп кырдуулук

Электр энергиясын камсыздоо мүмкүн болбогон учурларда колдонууга ылайыктуу.

Ойлонулган конструкция

Аппарелдин таянычтары платформа жабык абалда турганда коопсуз тараптык кыймылды камсыздайт.

Жөнөкөй башкаруу

Эки адамдын күчү менен оңой башкарылат.

Конструкциянын коопсуздук элементтери

Жанындагы шторкалар жумуш учурунда кызматкерлердин буттарынын платформа менен приямоктун ортосундагы боштукка кирүүсүн алдын алат.

Көп кырдуулук

Электр энергиясын камсыздоо мүмкүн болбогон учурларда колдонууга ылайыктуу.

Ойлонулган конструкция

Аппарелдин таянычтары платформа жабык абалда турганда коопсуз тараптык кыймылды камсыздайт.

Жөнөкөй башкаруу

Эки адамдын күчү менен оңой башкарылат.

Конструкциянын коопсуздук элементтери

Комплектация

Базовая комплектация

Дополнительная комплектация

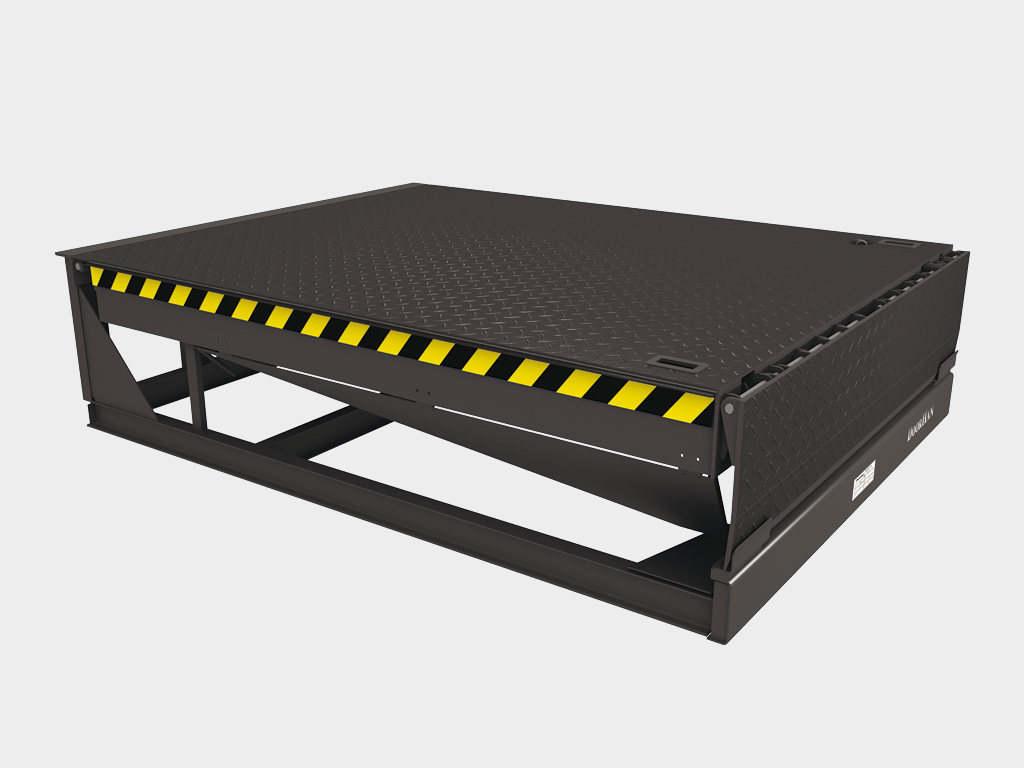

Теңдөөчү платформа.

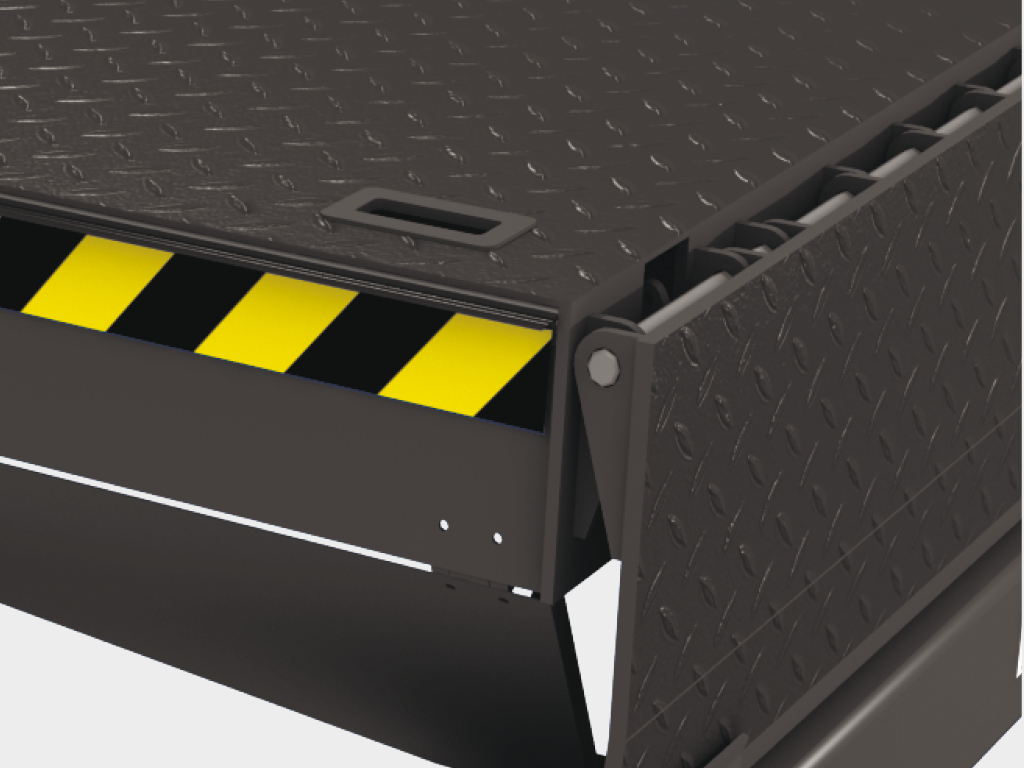

Жандык тыгын.

Тегеректер үчүн багыттоочтор унаанын докко тез жана так токтоосун камсыздоо жана герметизаторлор менен имараттын дубалдарын бузулуудан коргоо үчүн арналган. Багыттоочтор унаанын тегерегинин ободуна тийүү мүмкүнчүлүгүн минималдаштыруу үчүн иштелип чыккан. Алар диаметри 159 мм болот түтүктөрү болуп, бекитүү үчүн колдоолор бар. Негизги түсү – RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёо же ысык цинк менен каптоо мүмкүнчүлүгү бар. Багыттоочтор доктун алдында эки ыкма менен орнотулат – анкердик бурамалар менен же бетон менен бекитүү аркылуу.

Ограждения имараттын ичинде орнотулуп, жүк ташуучу погрузчиктин дубалдарды бузушун алдын алат. Алар кампада погрузчиктин туура жана коопсуз кыймылын камсыздайт, ошондой эле докко жетүүдө жардам берет. Ограждениялар диаметри 100–159 мм тегерек түтүктөрдөн жасалат жана заказчынын талаптарына ылайык ар кандай формада жасалышы мүмкүн. Негизги түсү – RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёо же ысык цинк менен каптоо мүмкүнчүлүгү бар.

Отбойные столбиктер вороттун бурчтук стойкаларын автопогрузчиктин урунуп бузулушунан коргойт. Алар имараттын ичинде стойкалардын алдында орнотулат. Отбойный столбиктердин диаметри 100дөн 159 ммге чейин. Негизги түсү – RAL 2004, ошондой эле RAL картасы боюнча каалаган түскө боёо же ысык цинк менен каптоо мүмкүнчүлүгү бар.

Артикул «BR250x250x100». Негизги. Резинадан жасалган бампер 250 × 250 × 100 мм. Жүк ташуучу унаанын жүктөө жерине коопсуз жетүүсүн камсыздап, имарат дубалдарын бузуудан сактайт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз. Факты боюнча, бул буюм встройка түрүндө гана колдонулат.

Артикул «BR450x250x100». Негизги. Резина бампер 450 × 250 × 100 мм. Жүк ташуучу унаанын жүктөө жерине коопсуз жетүүсүн камсыздап, имарат дубалдарын бузуудан сактайт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз. Встройка үчүн гана.

Артикул «BRC510x250x330». 450 × 250 × 100 мм бамперинин негизинде курулган. Резина бампер 510 × 250 × 330 мм (сырткы өлчөмү) консольдук типтеги. Жүк ташуучу унаанын жүктөө жерине коопсуз жетүүсүн камсыздап, дубалдардын бузулушун алдын алат. Унаанын кузовунун бийиктиги пандустун бийиктигинен жогору болгондо колдонулат. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRM600x364x110». 450 × 250 × 100 мм бамперинин негизинде курулган. Резина бампер 600 × 364 × 110 мм (сырткы өлчөмү) кыймылдуу түрүндө. Жүк ташуучу унаанын жүктөө/түшүрүү учурундагы көтөрүлүшү жана түшүүсү менен кыймылдайт. Кыймылдуулугунан улам катуу тозууга туруштук берет. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Артикул «BRSP(16)465x250x165». 450 × 250 × 100 мм бамперинин негизинде курулган. 465 × 250 × 165 мм (сырткы өлчөмү) болоттон жасалган 16 мм калыңдыктагы иш бет каптамасы менен бампер. Бүткүл бетинде амортизаторлуу толтуруучу (резина бампер 450 × 250 × 100 мм) жана бекем тышкы болот пластинасы менен жабылган. Коргоочу каптама бампердин иштөө мөөнөтүн узартып, унааны токтотууда жана жүктөө-түшүрүү учурунда резина бампердин бузулушун алдын алат. Бул бөлүк тез тозулат жана иштөө учурундагы тозуктан улам кепилдик боюнча алмаштырууга жатпайт. Орнотуу өлчөмдөрүн «Чертеждер» бөлүмүнөн караңыз.

Светодиоддук жарык берүүчү кронштейн менен докту жарыктандыруу үчүн.

Гидроборттун ниши үчүн шторка.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Параметр

Показатель

Длина платформы с допустимой нагрузкой 6 000 кг (60 кН)*, мм

2 500

Ширина уравнительной платформы, мм

1 800 / 2 000

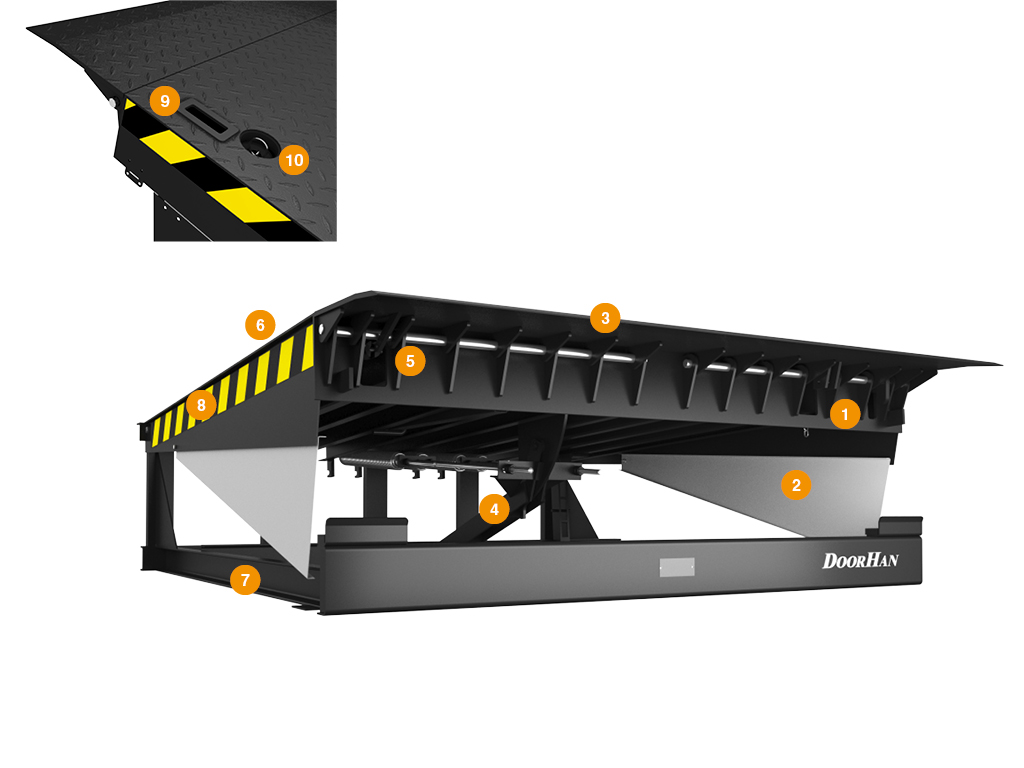

Аппарелдин демпфирлөө механизмдери
Жанындагы коопсуздук шторкалары
Аппарель
Платформанын балансировка механизмдери
Аппарелди ачуу механизмдери
Платформанын капкагы
Ферма
Сигналдык сары-кара тилке
Платформаны көтөрүү туткалдары
Аппарелди башкаруу үчүн чынжырлуу привод

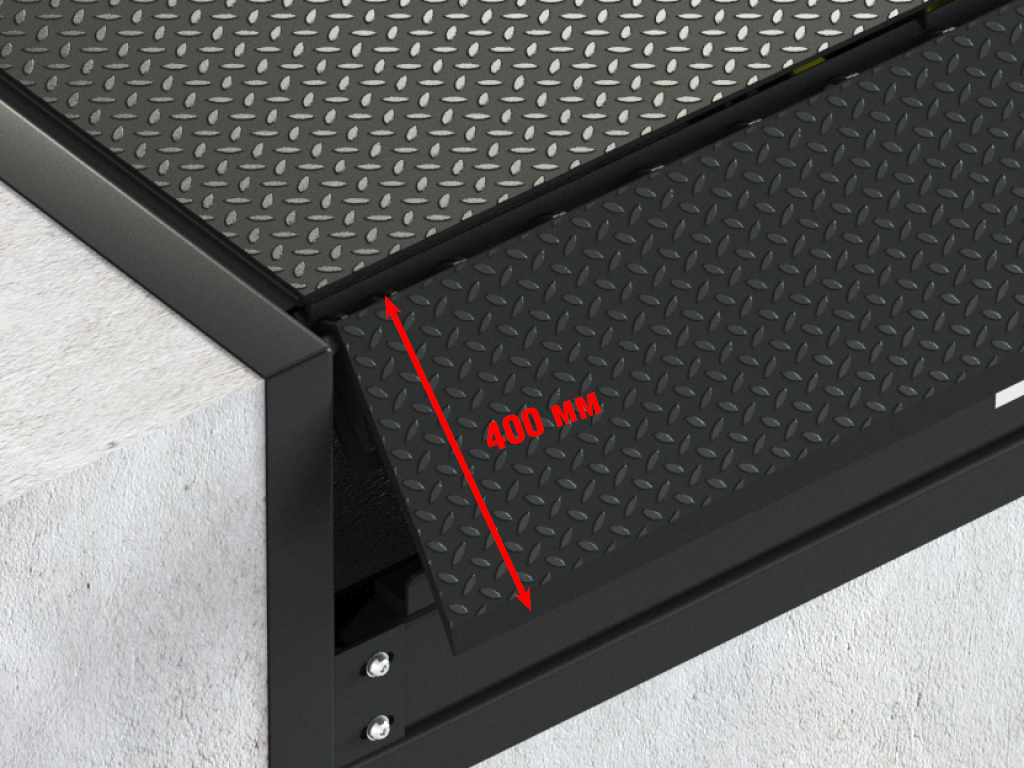

Стандарттуу аппарель — 400 мм. Фаска — 35 мм. Толук, бөлүктөрсүз, бирдей туурасындагы унаалар паркы үчүн тик бурчтук формада.

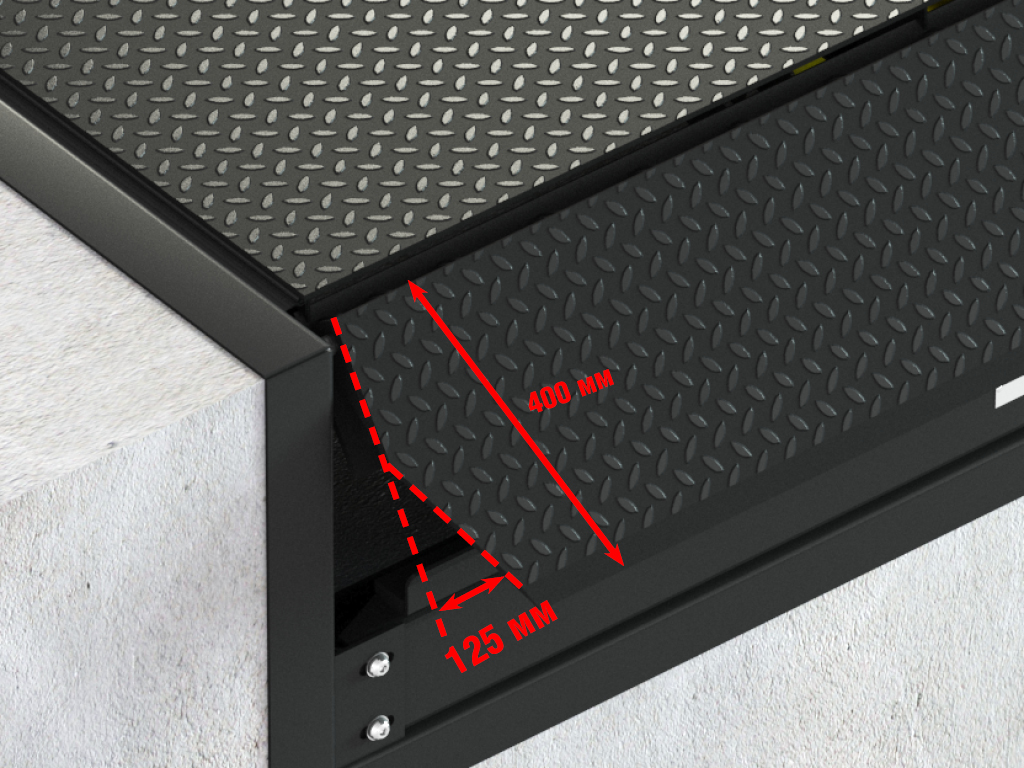

Килдөө формасындагы аппарель. Фаска 35 мм. Толук, бөлүктөрсүз. Унаа доктун так борборунда токтобогондо же туурасы ар түрдүү унаалар менен иштөөдө унаанын бузулушун алдын алуу үчүн колдонулат.

Аппарель ийилүүсүз. Фаска 35 мм. Толук, бөлүктөрсүз, бирдей туурасындагы унаалар паркы үчүн тик бурчтук формада. Төмөн жана абдан төмөн клиренстүү жүктөгүчтөр менен колдонуу үчүн ылайыкталган.

Параметр	Значение	Примечание
Длина, мм	2 500
Ширина, мм	1 800 / 2 000
Вес изделия, кг	850
Допустимая нагрузка, кг (кН)	6 000 (60)
Максимальная точечная нагрузка, Н/мм²	1,3	Жогорку табак – 6 мм
Класс очистки поверхности перед окраской	Sa 2
Толщина слоя краски не менее, мкм	60
Диапазон рабочих температур, °С	-30...+50

1. Уравнительная платформа үзгүлтүксүз жана ишенимдүү иштөөсү үчүн техникалык кароо жана тейлөө иш-чараларын үзгүлтүксүз жүргүзүү сунушталат.

2. Уравнительную платформаны башкаруу учурунда иш зонасында адамдар жана жүк болбошу керек.

3. Уравнительная платформа иштеп жатканда дарбазалар толугу менен ачылган болушу шарт.

4. Автомобилдин туура жайгашканын текшериңиз. Эгерде унаанын жылыш коркунучу болсо, дөңгөлөктөрдү токтотуучу блоктор менен бекитиңиз.

5. Жүктөө/тушүрүү алдында аппарельдин толук туурасында унаанын кузовунда жатканына ынануу керек. Аппарельдин кузовго кирүү минималдуу аралыгы – 100 мм.

6. Башкаруу блогу операторго жүктөө/тушүрүү процессин дайыма көзөмөлдөөгө мүмкүнчүлүк берген жерге орнотулушу керек.

7. Шар жабдуулуу жана кол гидравликалык арбактар менен иштетилүүчү стандарттык жүктөгүчтөр үчүн уравнительная платформаларда чекиттик жүктөм 1,3 Н/мм² болушу мүмкүн.

Кошумча сүрөттөмө печать

1. Жүк көтөрүү жана монтаждоо жабдуулары:

- вилкалуу жүктөгүч (минималдуу жүк көтөрүүчү күчү – 35 кН, вилкалардын узундугу – кеминде 2000 мм);

- көтөрүү краны (минималдуу жүк көтөрүүчү күчү – 20 кН).

2. Орнотуу жабдуулары:

- ширетүүчү аппарат (5–200 А) же окшош аналогиясы;

- ширетүү үчүн 3 мм электроддор.

Орнотуу

Способы монтажа

Подготовка строительного объекта

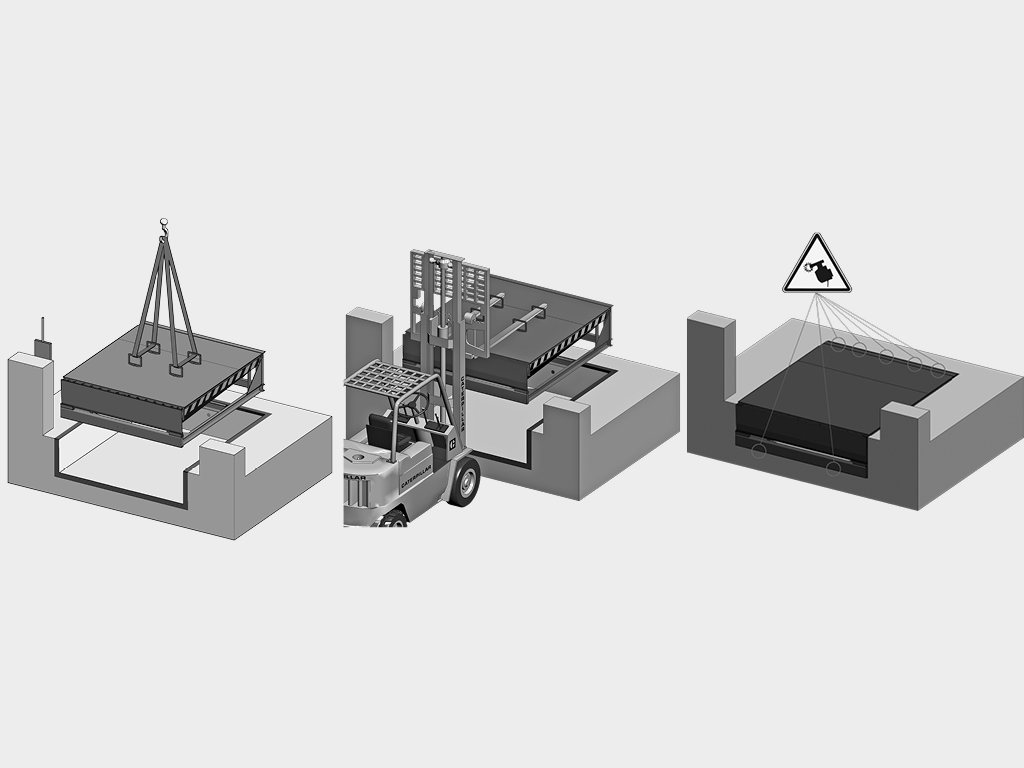

Ичке орнотуу.

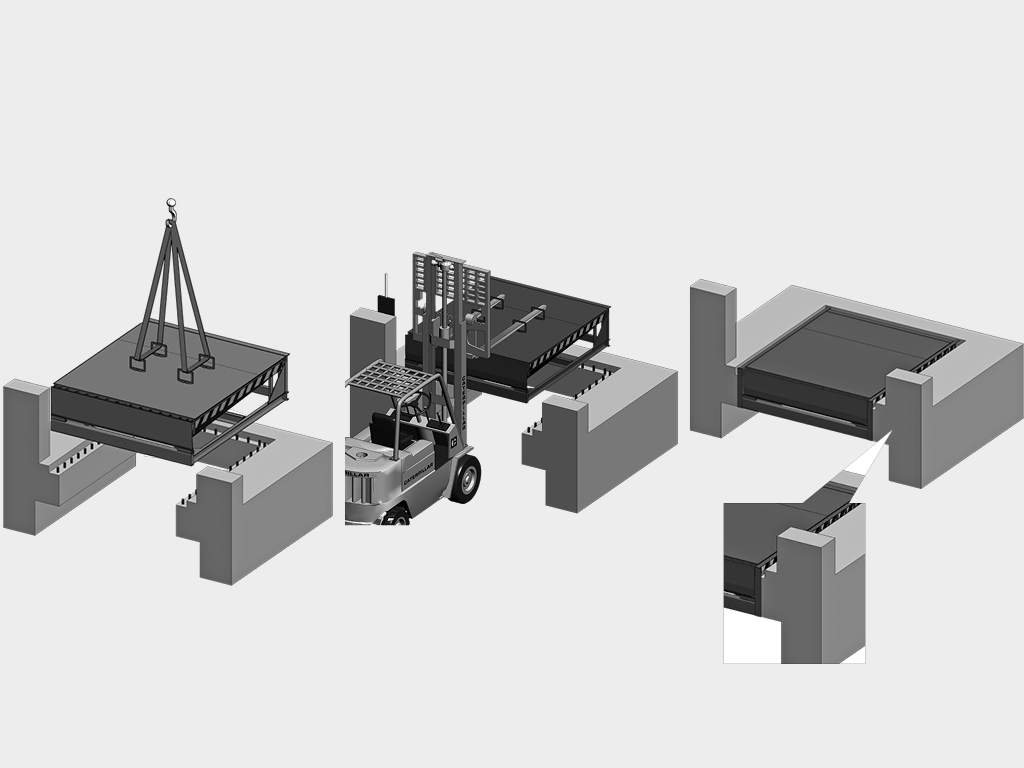

Төшөлүү орнотуу.

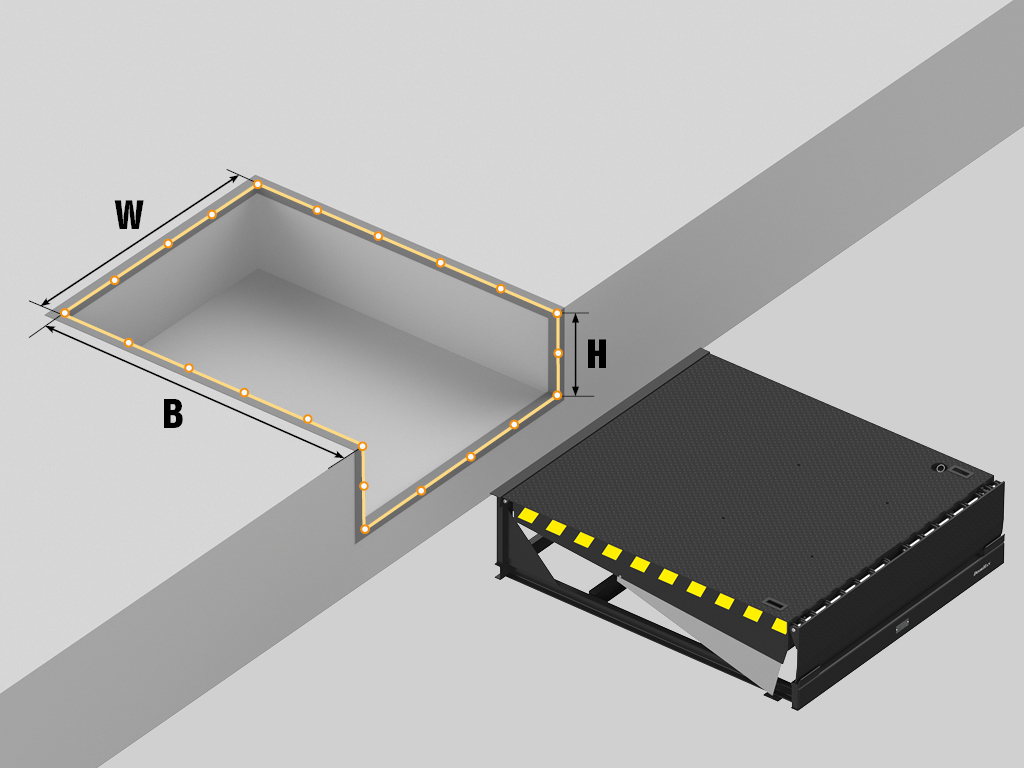

W — приямоктун туурасы.
