AWIN привод жогорку асма, төмөнкү асма, орто асма жана параллель-алынып турган терезелерди автоматташтыруу үчүн ылайыкташкан, терезенин бийиктиги кеминде 800 мм болууга тийиш. Привод компакттуу өлчөмгө ээ, орнотуу үчүн ыңгайлуу жана эки түстөгү чечимде сунушталат: ак жана кара.

Зона применения:

Офистер жана жеке турак жайлар

Терезе канаттарын жана фрамугаларды автоматташтыруу үчүн колдонулат.

Өндүрүштүк комплекстер

Өндүрүш жайларында автоматтык режимде желдетүүнү уюштуруу үчүн терезелерге орнотулат.

монтаж менен заказ берүү

Артыкчылыктар

Ыкчам дизайн

Ыкчам дизайн жана компакттуу өлчөмдөр приводду кайсы гана интерьерге болбосун гармониялуу кошууга мүмкүндүк берет.

Көп кырдуу колдонуу мүмкүнчүлүгү

Привод терезенин рамасына кошумча өзгөртүүлөрдү талап кылбайт: аны жыгач же пластик терезелерге орнотуу мүмкүн.

Узак мөөнөттүүлүк

Жогорку чыдамдуу материалдар приводдун узак мөөнөт иштөөсүн камсыздайт.

Ар кандай иштөө логикасы

DoorHan компаниясынын бардык 220 В башкаруу блоктору менен шайкеш келип, ар кандай иштөө логикасын жүзөгө ашырууга мүмкүнчүлүк берет.

Ыкчам дизайн

Көп кырдуу колдонуу мүмкүнчүлүгү

Узак мөөнөттүүлүк

Жогорку чыдамдуу материалдар приводдун узак мөөнөт иштөөсүн камсыздайт.

Ар кандай иштөө логикасы

Дизайн

Таблица

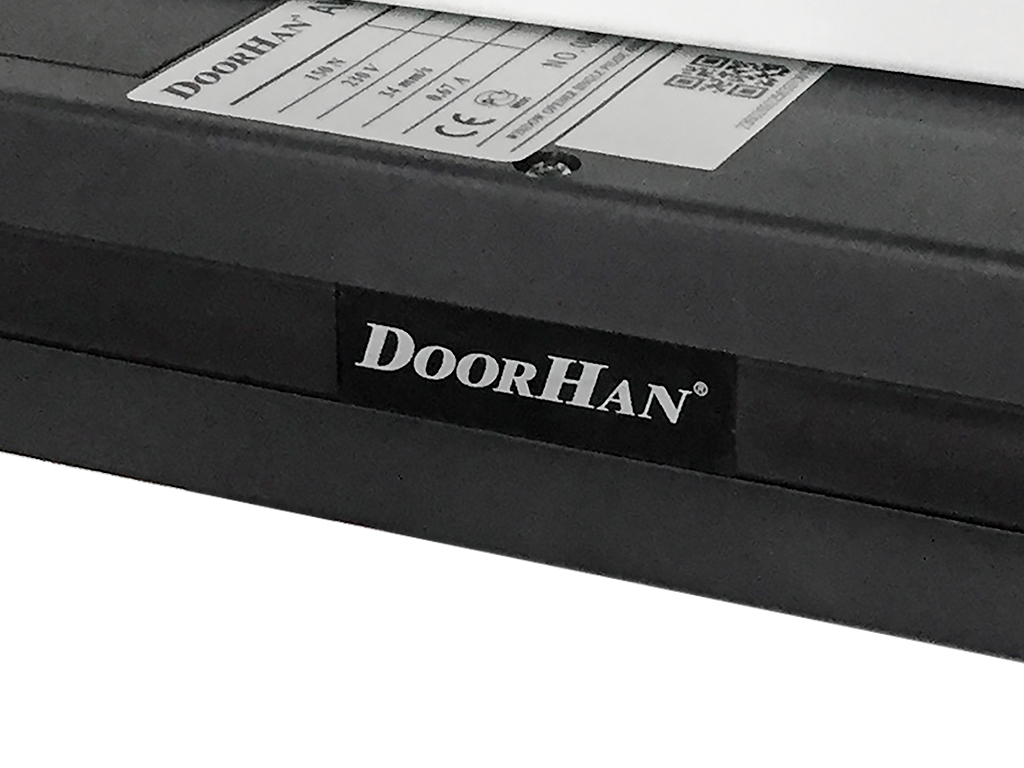

Кара түстөгү аткарылыштагы жетектин логотиби

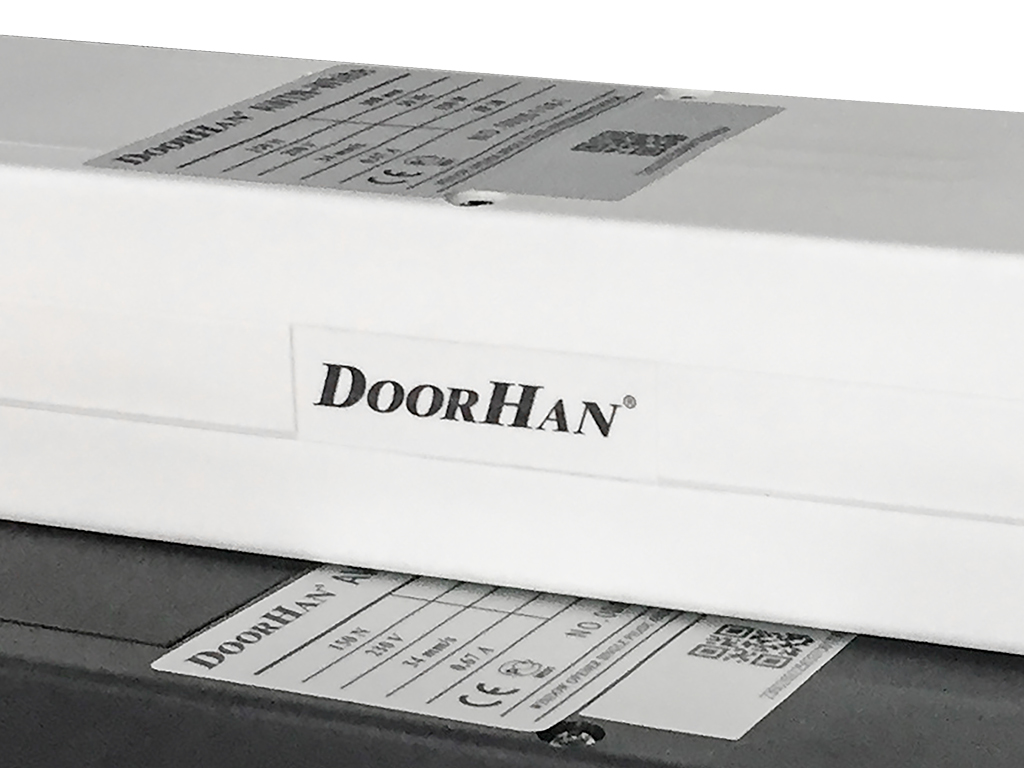

Ак түстөгү аткарылыштагы жетектин логотиби

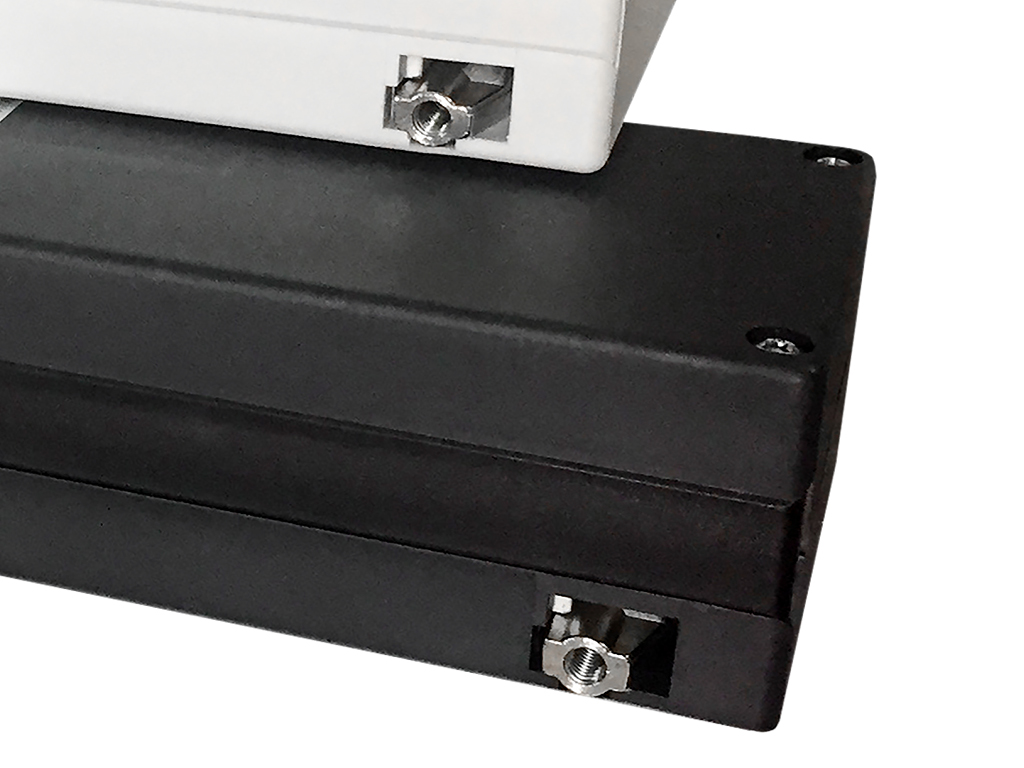

Таянычтын бетине түз келген аткарылышы

Комплектация

Базовая комплектация

Дополнительная комплектация

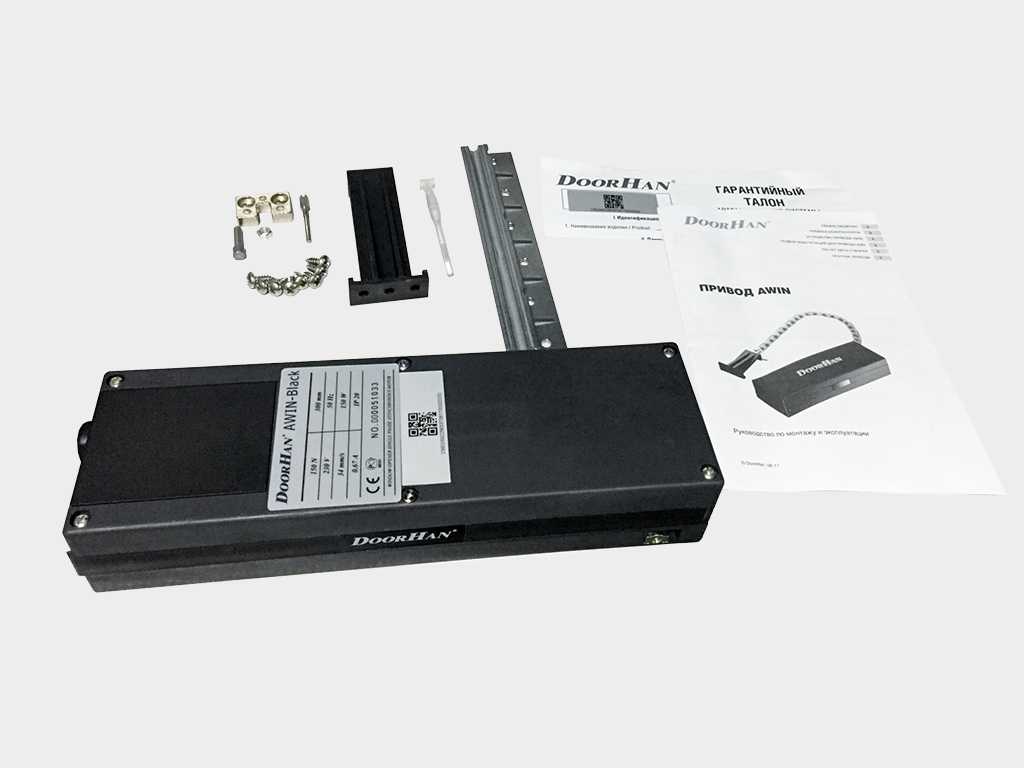

Жетектин негизги жабдылышы.

Эки абалдуу, встраиваемый баскычтуу өчүргүч – жетекти эки багытта башкаруу үчүн.

Эки абалдуу, үстүнө орнотулуучу баскычтуу өчүргүч – жетекти эки багытта башкаруу үчүн.

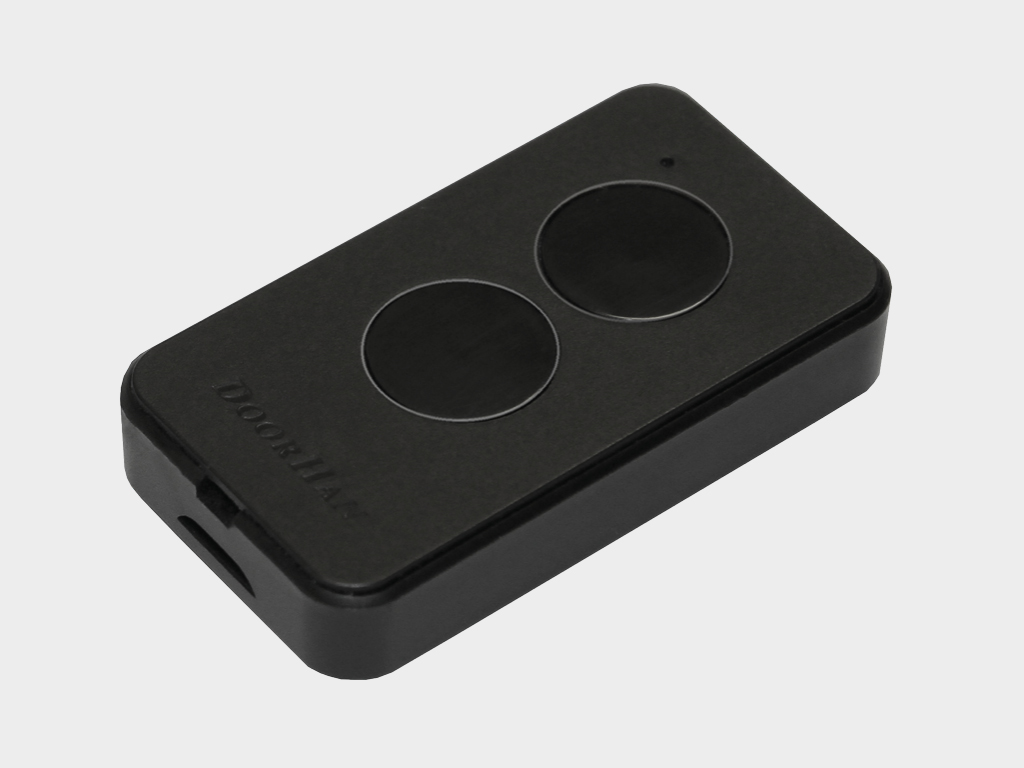

TRANSMITTER 2-PRO-BLACK пульту – эки автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4-PRO-BLACK пульту – төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER 4 пульту – төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

TRANSMITTER-PREMIUM пульту (металл корпуста) – төрт автоматтык түзүлүштү алыстан башкаруу үчүн.

COMMAND-433 зымсыз баскычы – эки автоматтык түзүлүштү алыстан башкаруу үчүн. Пультту автоунаанын күн калкалоочусуна же дубалга бекитүүгө ыңгайлуу кронштейн менен жабдылган.

T5 пульту – беш терезени башкаруу үчүн.

ROLL 1/2 блогу – DoorHan пульттары аркылуу внутривалдык электржетектерди алыстан башкаруу үчүн.

CV01 башкаруу блогу – бир канатты же терезелер тобун алыстан башкаруу үчүн.

GC2/GC4 топтук башкаруу блогу: GC2 – бир өчүргүчтөн эки жетекти башкаруу үчүн, GC4 – төрт жетекти башкаруу үчү

MARTROLL башкаруу блогу – DoorHan пульттары аркылуу роллеттин внутривалдык электржетектерин алыстан башкаруу үчүн.

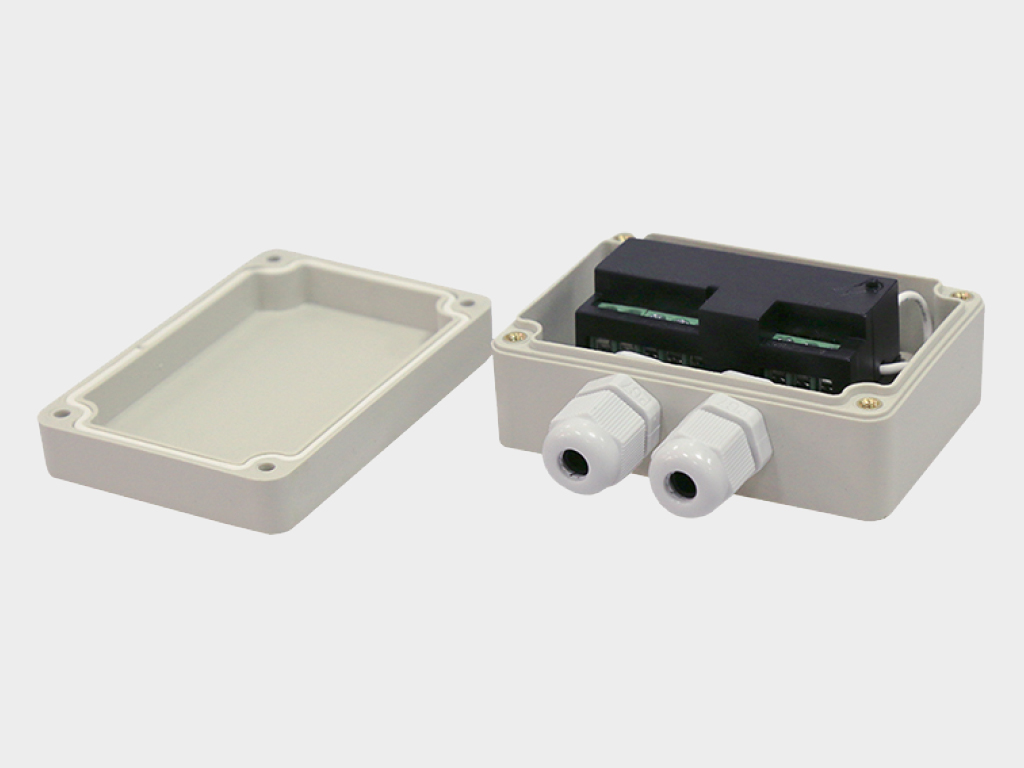

CV-MINI башкаруу блогу – 220 В жетектерди алыстан башкаруу үчүн.

TRANSMITTER 5PRO-BLACK / 15PRO-BLACK / 15TIMER-PRO-BLACK пульттары – 2021-жылдан бери чыгарылган DoorHan автоматикалык түзүлүштөрүнүн бардык түрлөрүн алыстан башкаруу үчүн. Бул пульттар жетектин радиоприемнигинин эс тутумунда эки уяча ээлейт. Алар аркылуу беш же он беш түзүлүштү бир убакта же өз-өзүнчө башкарууга болот.

Техникалык мүнөздөмөлөр

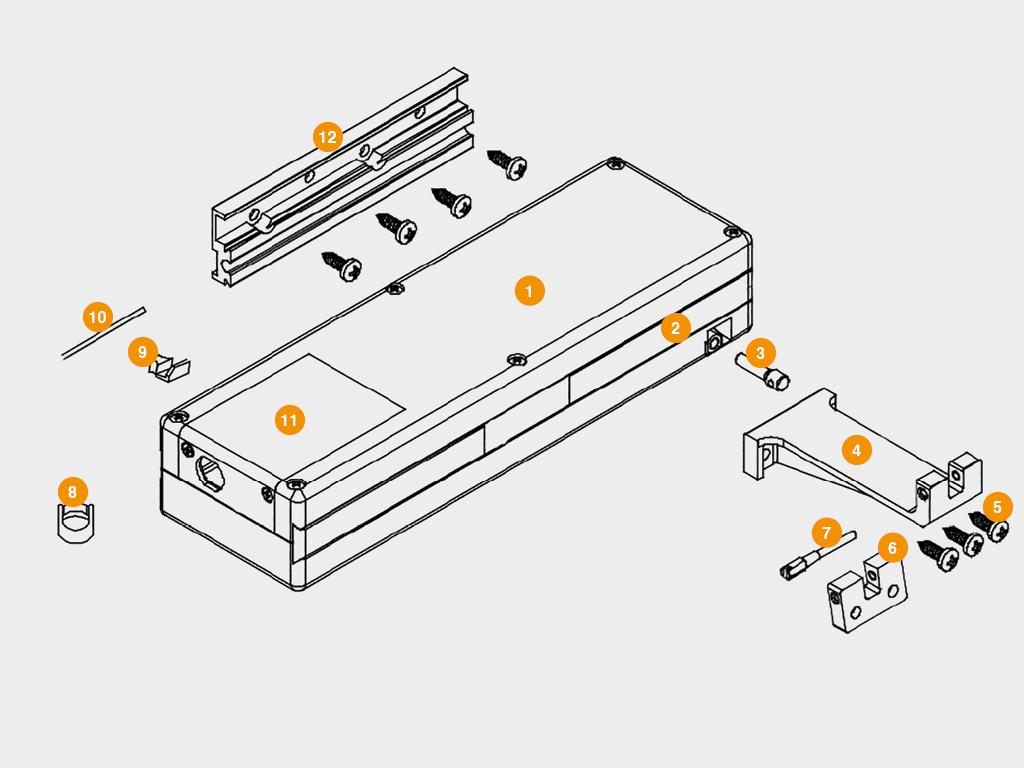

Конструкция

Технические характеристики

Условия эксплуатации продукции

Упаковка

Жетектин корпусу (түс берүүчү нейлон)
Декорациялык жабуу панелы
Канаттын кысылышын жөнгө салуучу бурама
Чынжырды канатка бекитүү кронштейни
Кронштейндерди бекитүү үчүн өзүн-өзү бурагыч бурамалар
Чынжырды рамага бекитүү кронштейни
Чынжыр кронштейнге жөнгө салуучу бураманы бекитүүчү бурама
Кабель уячасына коргоочу жабуу
Чынжыр чыгуу багытын жөнгө салуучу элемент
Жетекти бекиткич
Алынып салынуучу капкак
Жетекти бекитүү үчүн универсалдуу кронштейн

Параметр	Значение	Примечание
Усилие втягивания цепи, Н	300
Усилие выталкивания цепи, Н	150	Чынжырдын жүрүү аралыгы 300 мм
Ход цепи, мм	360
Скорость хода цепи, мм/с	40
Поле регулировки на прижим створки, мм	10
Напряжение питания, В	220–240
Мощность, Вт	150
Сила тока, А	0,8
Тепловая защита, °С	100
Емкость конденсатора, мкФ	4
Класс защиты IP	IP20
Защита по току от перегрузки	Бар

1. Терезелер колдонуучунун, тейлөө персоналынын жана үчүнчү жактардын коопсуздугун ар дайым камсыз кыла тургандай шартта пайдаланылып жана күтүлүшү керек.

2. Системаны техникалык жактан ишке жарамдуу абалда гана колдонуңуз.

3. AWIN терезе жетеги автоматтык иш режиминде болуп, терезелерди автоматтык түрдө жабуу жана ачуу функциясын аткарат.

4. Жетектин бузулушунун алдын алуу үчүн DoorHan концернинин оригиналдуу кошумча аксессуарларын гана колдонуңуз.

5. Автоматтык бөлүгүнө өзгөртүүлөрдү киргизүүгө тыюу салынат.

Упаковка в картон	Характеристики упаковки
	Картон кутуга таңгактоо

Орнотуу

Способы монтажа

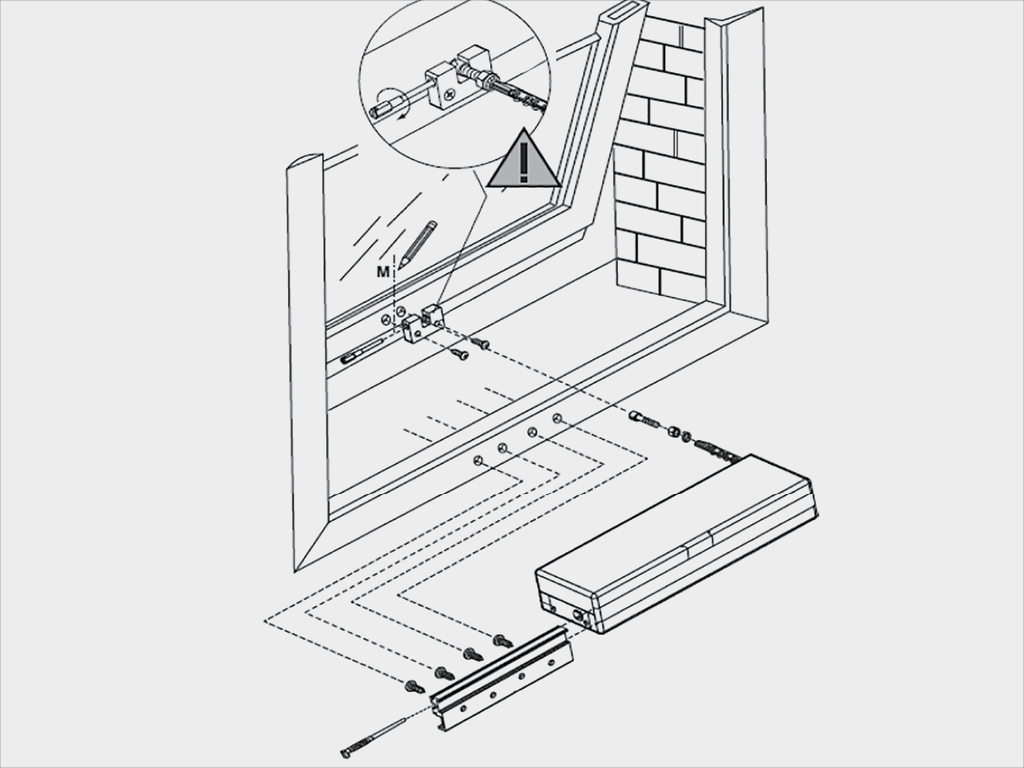

Монтаж жетекти ылдыйдан ачылуучу түрдө орнотуу.

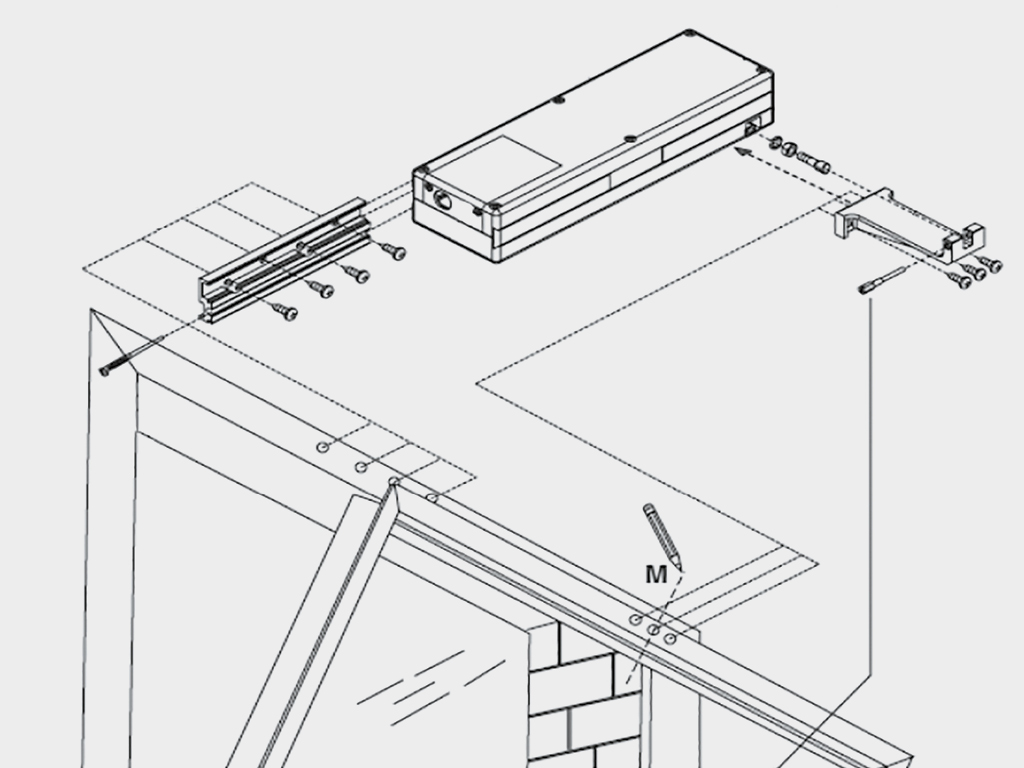

Монтаж жетекти жогору жактан ачылуучу түрдө орнотуу.

Документация

Инструкции

Паспорта и сертификаты

Орнотуу жана пайдалануу боюнча нускама

PDF

Автоматиканы орнотуу, коопсуздук техникасы жана тейлөө боюнча эскертүүлөр жана сунуштар

PDF

AWIN жетегинин паспорту

PDF

AWIN ылайыктыгын тастыктоо декларациясы

PDF

Кызмат көрсөтүү китеби

PDF

Кепилдик милдеттенмелери печать

Сатып алуучуга жетектин иштөө кепилдиги сатып алынган күндөн тартып 3 жылга берилет. Дилерлерге кепилдик мөөнөтүн өзгөртөө укугу берилет.
