DoorHan болот профилден жасалган рулон эшиктери — сапаттуу жана баага ылайыктуу сатып ал

Валды жетекке жана максималдуу 50 м² парда аянтына ээ рулондук дарбазалар гараж кире бериштерине, кампаларга жана өнөр жай объектилерине орнотулат. Алар 11,8 м чейин туурасы чоң кирүү тешиктерин жабууга мүмкүнчүлүк берет. Рулондук дарбазалардын профилдери муздак прокатталган болоттон жасалып, цинктелген же порошок менен боёлгон, бул коррозияга жана агрессивдүү чөйрөлөрдүн терс таасирлерине туруктуулукту камсыз кылып, кызмат мөөнөтүн бир топ узартат.

Зона применения:

Өнөр жай объекттери

Фабрикалар жана заводдор, кампалык комплекстер, ар кандай техниканы сактоо жана тейлөө үчүн ангарлар, авиациялык ангарлар, мунай кампалары.

Коммерциялык объекттер

Дүкөндөр, соода павильондору, автоунаа салоондору, авто тейлөө борборлору, банктар, ломбардар, зергердик салоондор.

Өнөр жай объекттери

Логистикалык борборлор, ишканалардын жана соода тармактарынын кампалары, ар кандай товарларды сактоочу жайлар.

монтаж менен заказ берүү

Артыкчылыктар

Бузулууга туруктуу конструкция

Роллеттердин жогорку бекемдик көрсөткүчтөрү 0,9 мм калыңдыктагы муздак прокатталган цинктелген болоттон жасалган P4/P5 класстагы профилдердин жана күчөтүлгөн багыттагычтардын колдонулушу менен камсыздалат, алар катуу шамал же сокку жүктөмдөрүндө парданы бекем кармап турат.

Абаны айлантуучу жана жарык өткөрүүчү жөндөмдүүлүк

RHS117P перфорацияланган профилин парда катары колдонуу роллеттер жабык болгондо дагы абанын табигый айланышын жана жарыктын бөлмөгө орточо өтүшүн камсыздайт.

Ламелдердин туруктуу каптамасы

Парданын профилдери жана башка роллеттик комплекттер заманбап порошоктуу боёо технологиясы менен капталган, бул аларга узак убакытка эстетикалык көрүнүшү менен түстүн сакталуусун камсыз кылат.

Дизайн боюнча ар түрдүүлүк

Роллет профилдеринин кеңири түс палитрасы жана ар кандай түс жана дизайндагы ламелдерден айкалышкан парда жасоо мүмкүнчүлүгү ар кандай архитектуралык стильге мыкты ылайыктуу конструкцияны тандоого шарт түзөт.

Ыңгайлуу автоматтык башкаруу

Негизги жеткирүү комплектине валдуу электропривод кирет, ал роллеттерди өчүргүч, алыстан башкаруу пульту же башка түзмөктөр аркылуу башкарууга мүмкүндүк берет.

Бузулууга туруктуу конструкция

Абаны айлантуучу жана жарык өткөрүүчү жөндөмдүүлүк

Ламелдердин туруктуу каптамасы

Дизайн боюнча ар түрдүүлүк

Ыңгайлуу автоматтык башкаруу

Дизайн

Болот профилдер

Кошумча түстөр

Стандарттык түстөр

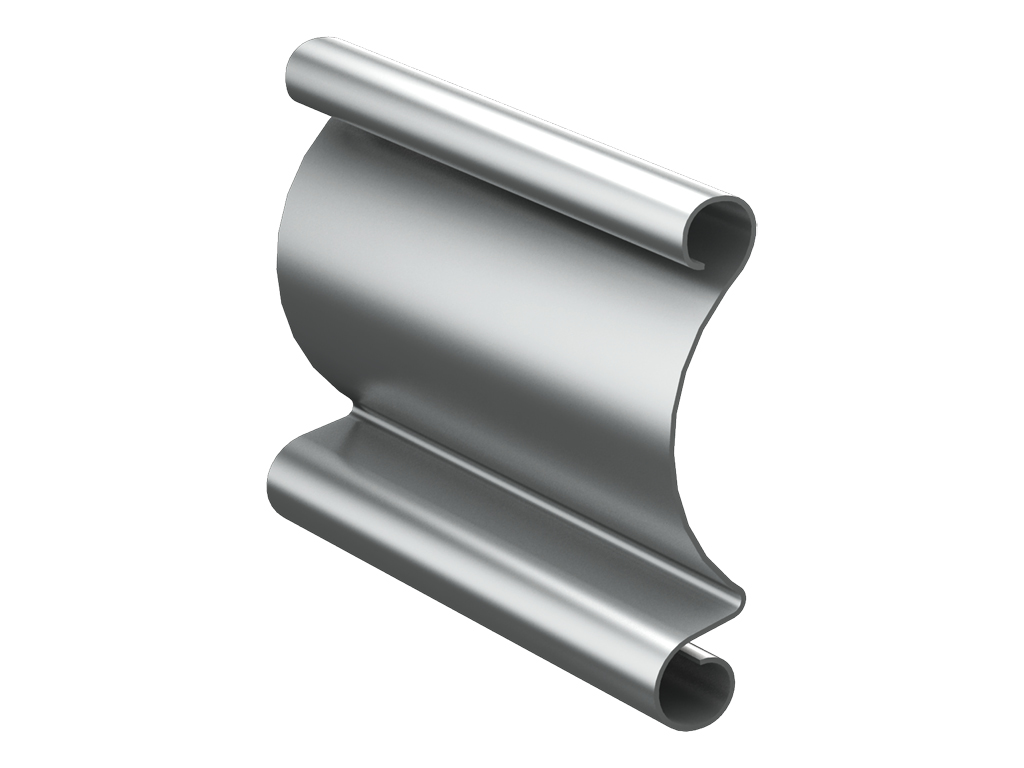

RHS117

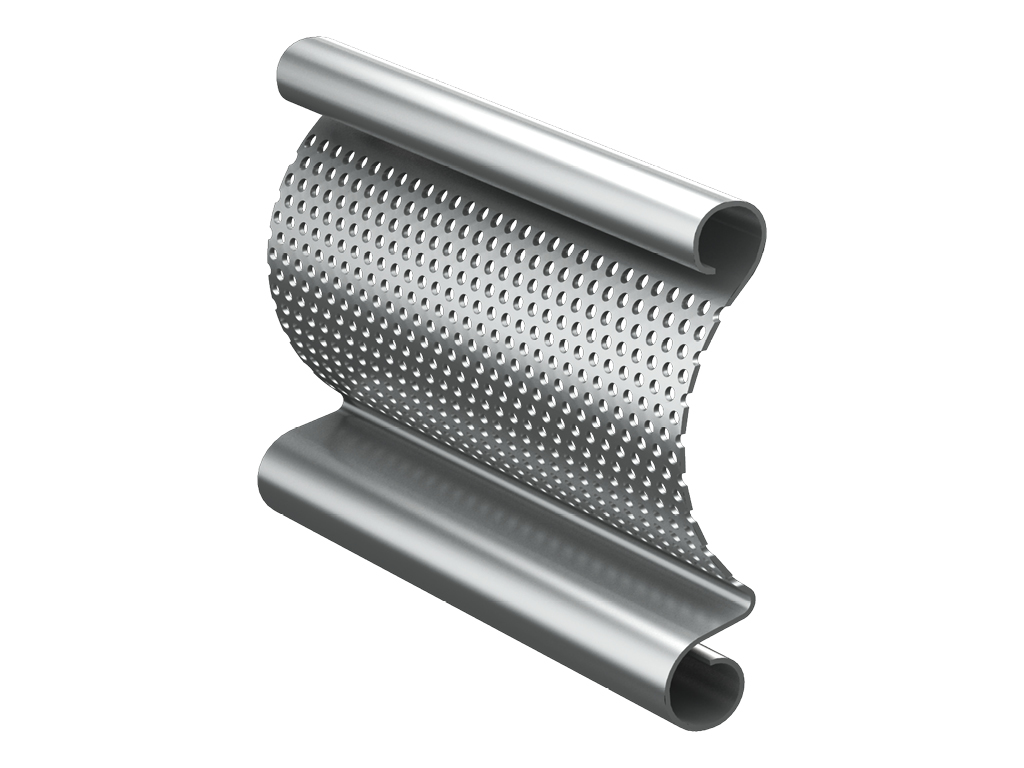

RHS117P

Сары нарцисс (RAL 1007)

Жеңил фил тиши (RAL 1015)

Сары шафран (RAL 1017)

Саргылт боз (RAL 1019)

Кызыл рубин (RAL 3004)

Кызыл терең (RAL 3020)

Көк болот (RAL 5011)

Жашыл чымчыктын түсү (RAL 6009)

Боз антрацит (RAL 7016)

Боз графит (RAL 7035)

Коңур шоколад (RAL 8017)

Коңур боз (RAL 8019)

Кара терең (RAL 9005)

Ак

Күрөң

Боз

Беж

Жашыл

Көк

Бургундия

Күмүш түстөгү

Цинктелген

Комплектация

Базовая комплектация

Дополнительная комплектация

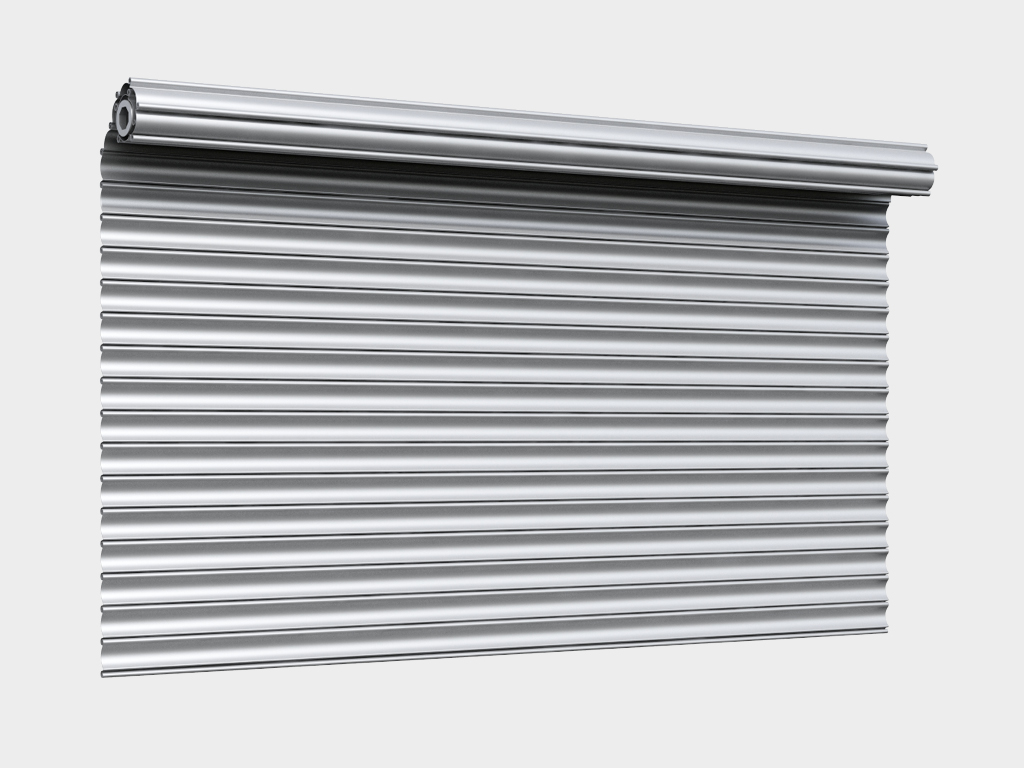

Валдагы парда жыйындысы 102, 159, 273 мм диаметри бар капсулалары бар валдан жана бийиктиги 117 мм, калыңдыгы 0,9 мм болгон катуу же перфорацияланган цинктелген болот профилинен кесилген пардадан турат. Парда жеткиликтүү түстөрдүн каалаганына боёлушу мүмкүн.

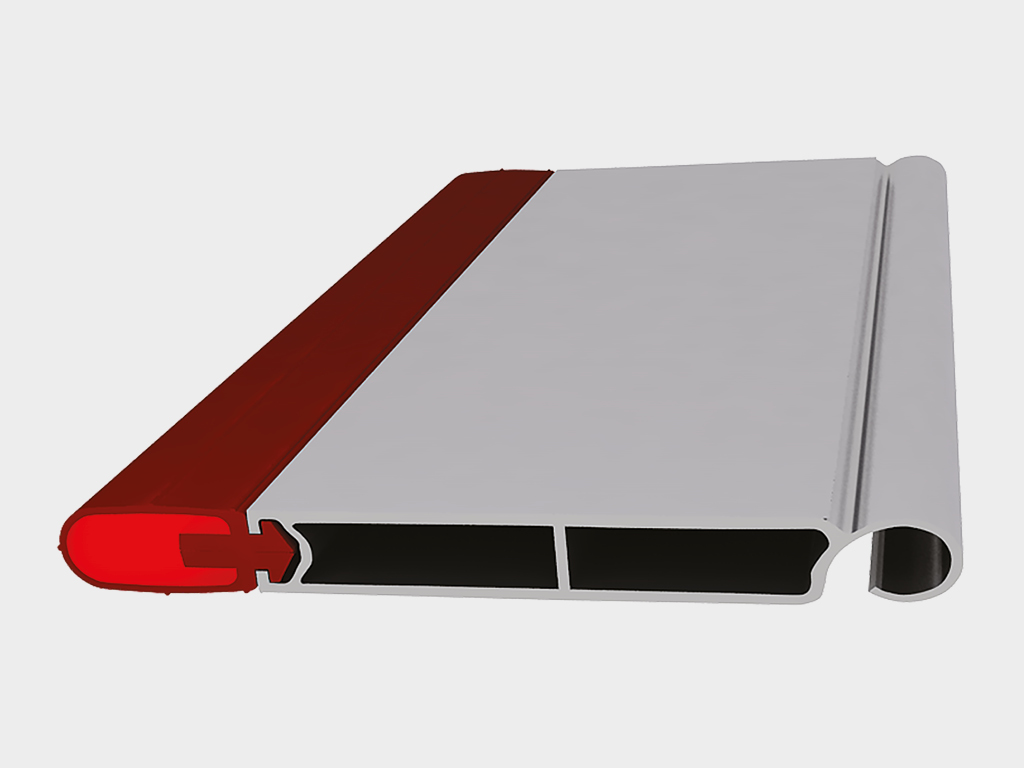

Акыркы профиль 2,5 мм калыңдыктагы алюминий экструддалган RA120E профили менен төмөнкү UP4 же UP6 тыгызгычтан турат (оптосенсорлорду орнотуу үчүн).

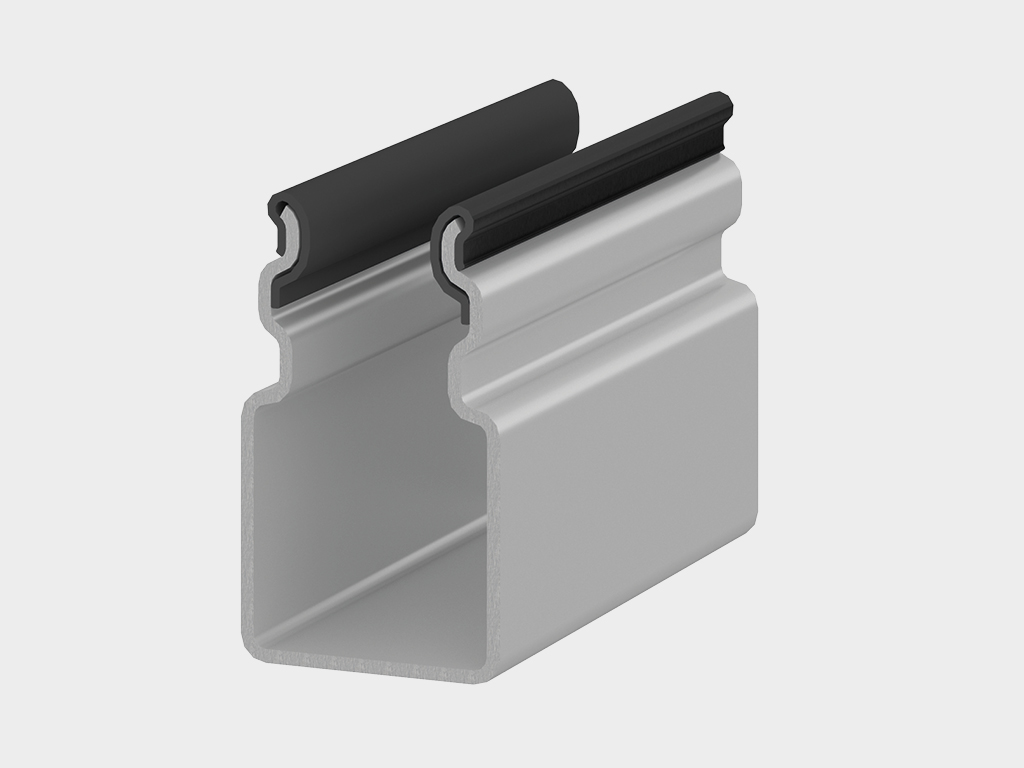

Багыттагыч профилдердин комплекти эки цинктелген болот багыттагычтан жана тыгызгычтан турат. Багыттагыч профилдин дубал калыңдыгы 2,5 мм. Багыттагыч профилдер жеткиликтүү түстөрдүн каалаганына боёлушу мүмкүн.

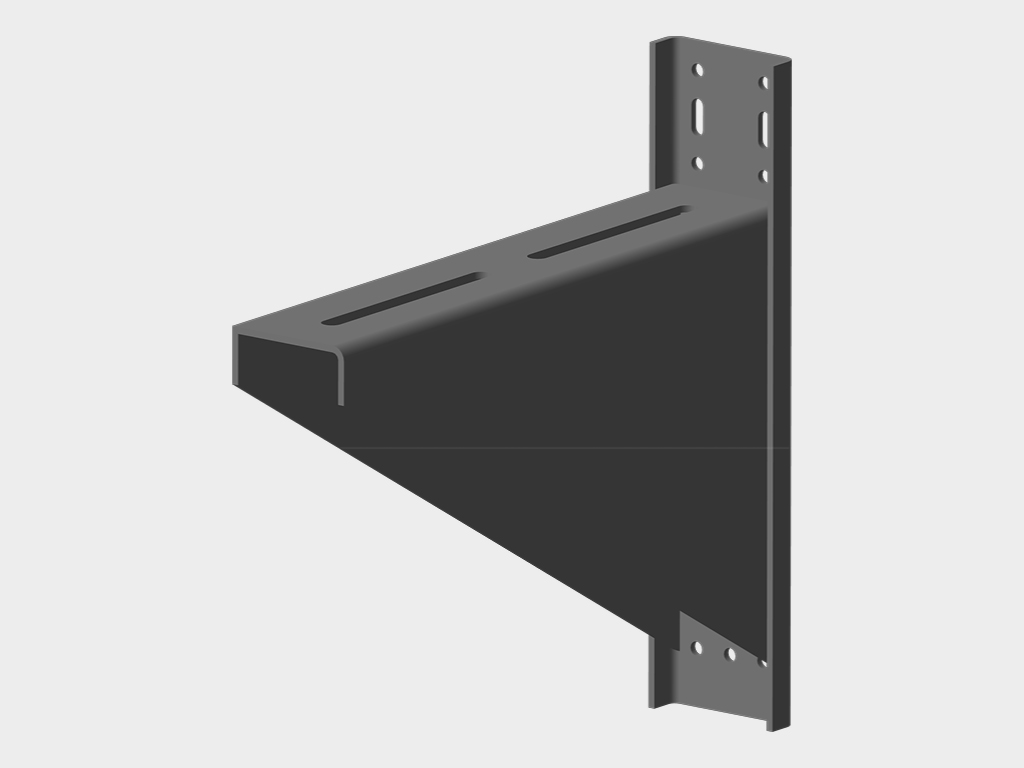

Консольдор эки өлчөмдө болот: 425 же 650 мм. Болоттон жасалган, цинктелген.

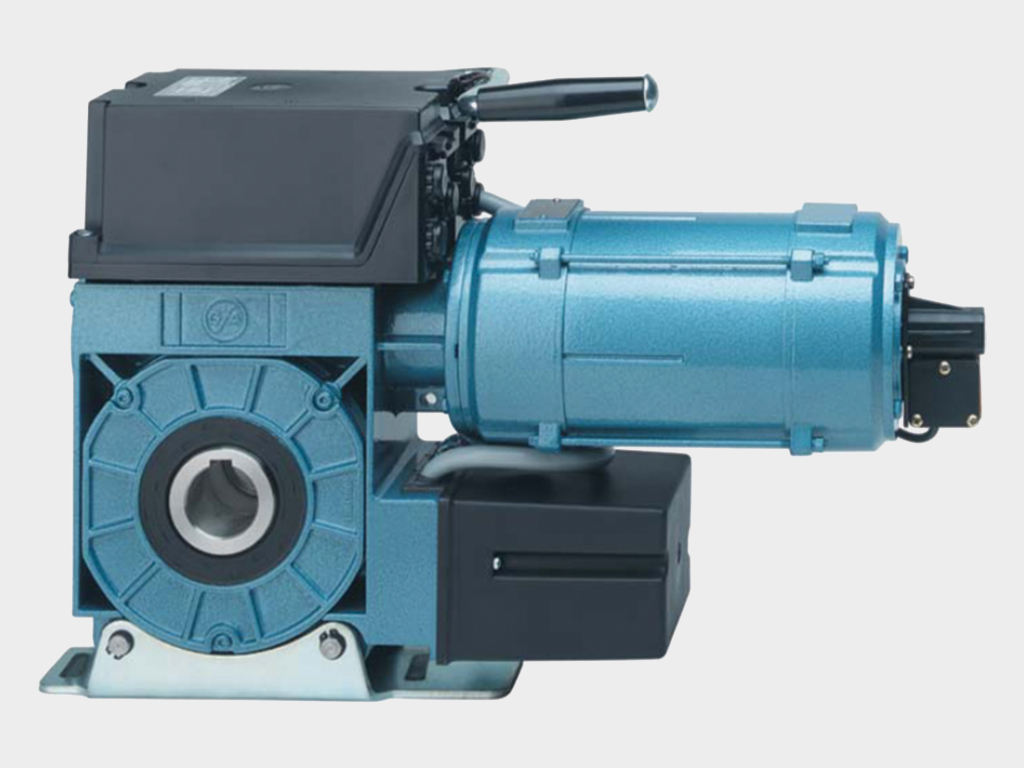

Валдуу электропривод кронштейндер жана подшипник менен суппортту бекитүү үчүн метиздердин комплекттери менен берилет.

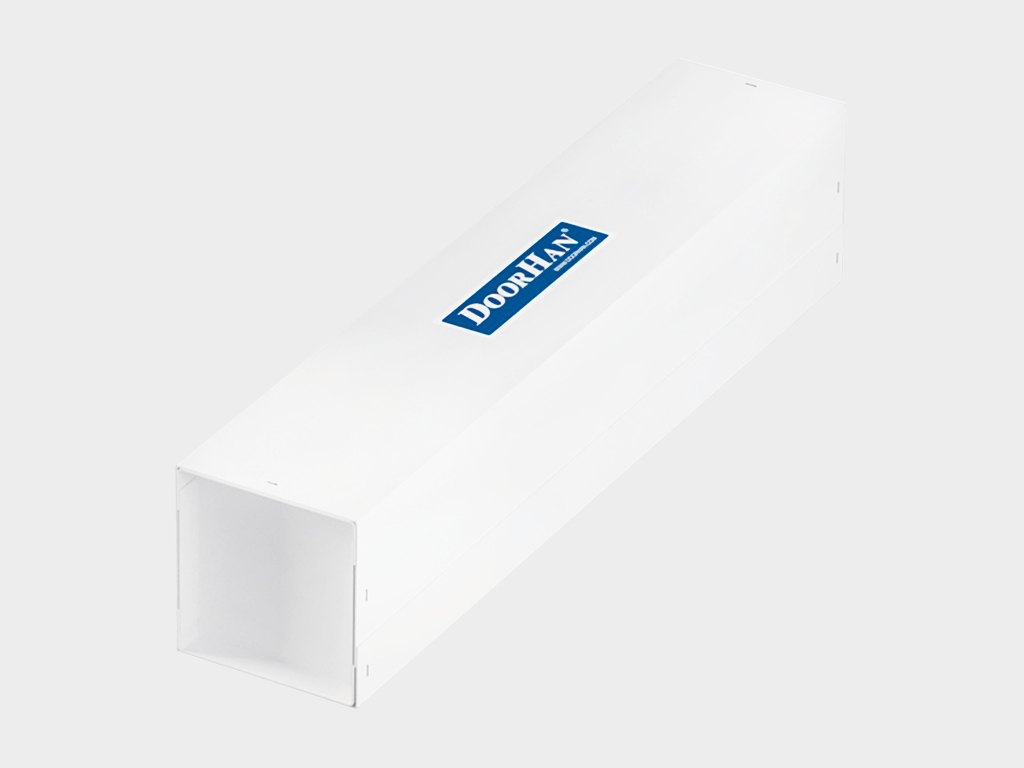

Кошумча комплекттери бар куту.

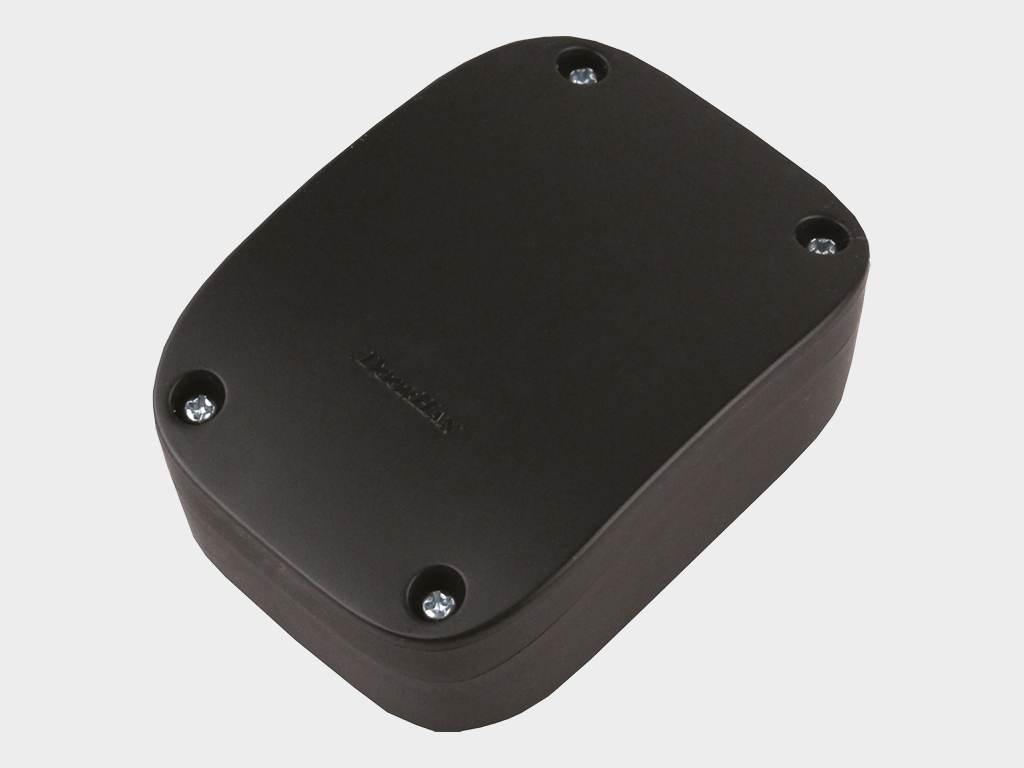

DHRE-1 тышкы радиокабылдагыч DoorHan пульту аркылуу башка өндүрүүчүлөрдүн автоматташтырылган системаларын башкаруу үчүн.

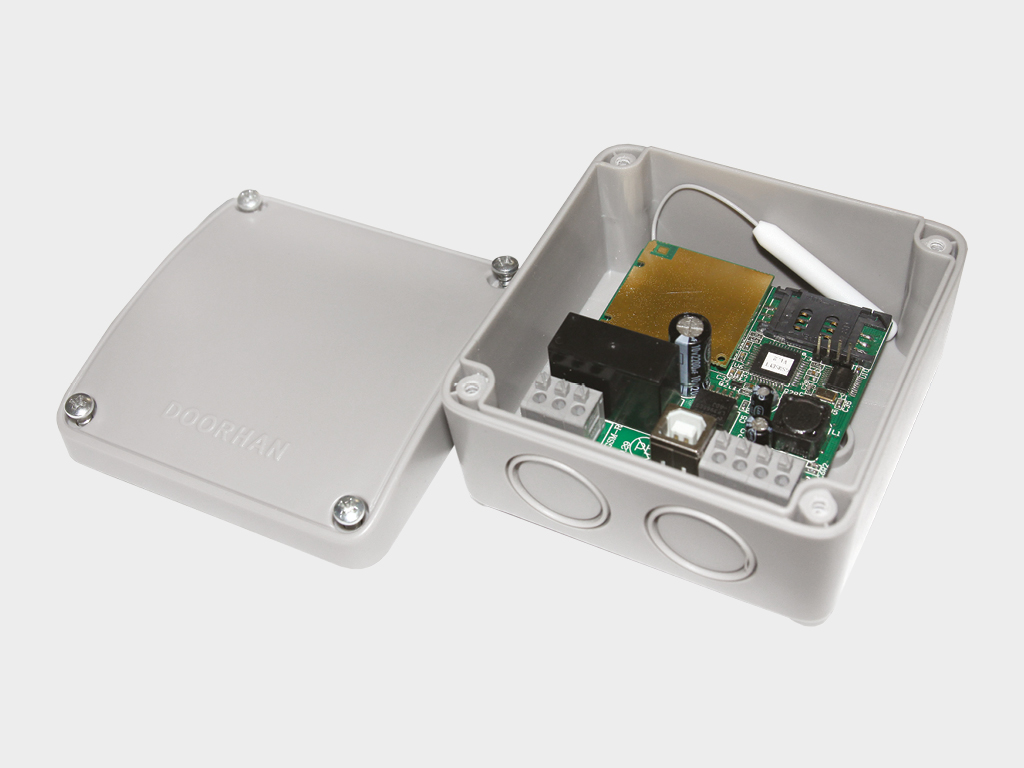

GSM модулу мобилдик телефондон сигнал кабыл алуу жана электропривод же тосмо эшикти иштетүү үчүн башкаруу буйругун берүү максатында колдонулат.

TRANSMITTER 4 пульту төрт автоматтык түзмөктү алыстан башкарууга мүмкүндүк берет.

SWM металл ачкыч-түймөсү ачкычты буруу аркылуу электропривод башкаруу блогуна башкаруу буйругун берүү үчүн колдонулат.

PHOTOCELL-N коопсуздук фотоэлементтери инфракызыл берүүчү жана кабылдагычтан турат.

LAMP-PRO антеннасы бар сигналдык LED лампа.

Техникалык мүнөздөмөлөр

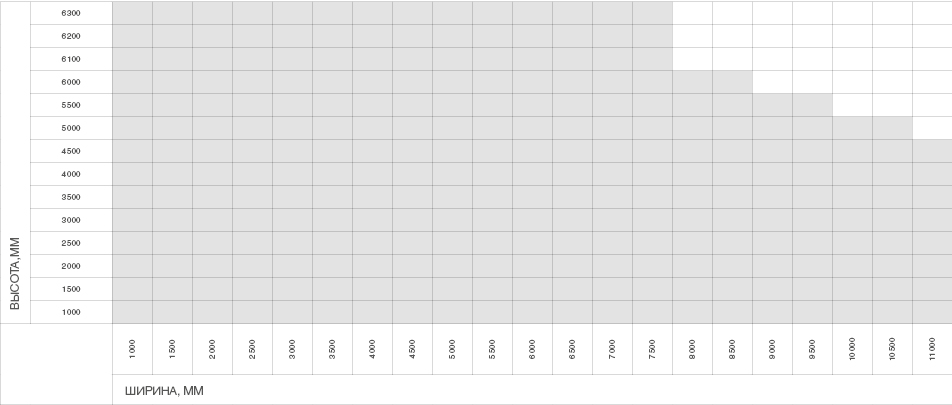

Таблица размеров

Размеры проема

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Высота проема, мм

2 000–6 300

Ширина проема, мм

2 000–11 800

Притолока, мм

650дөн баштап

Пристенки, мм

500дөн баштап

Максимальная площадь полотна, м²

50гө чейин

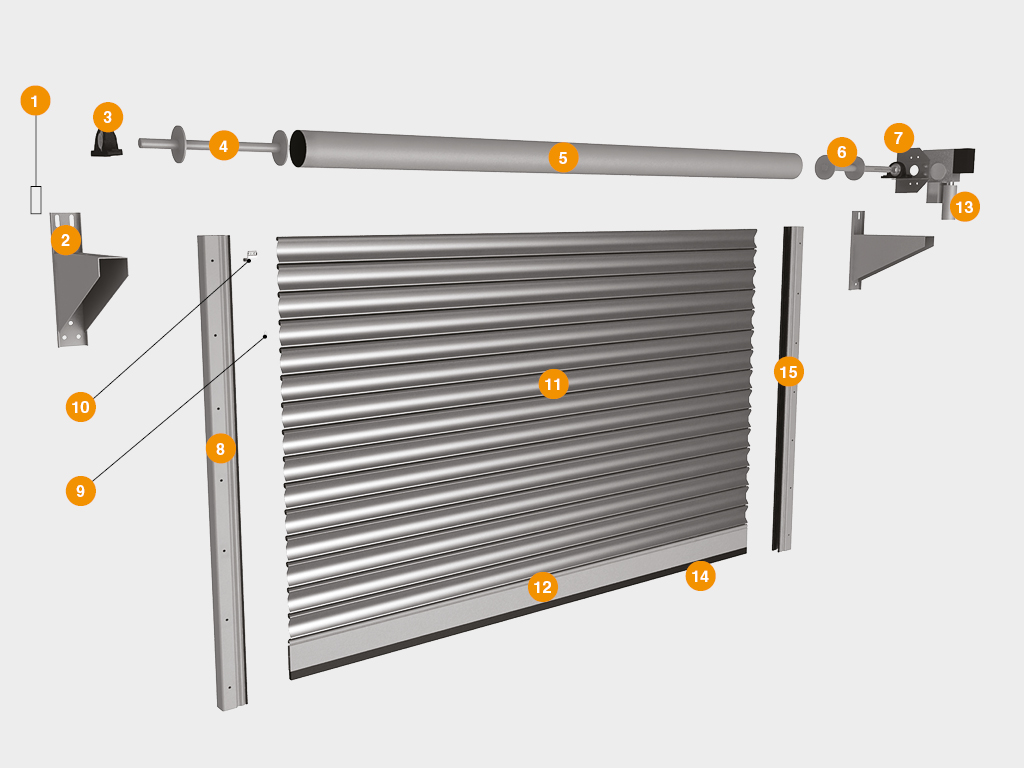

Токтотуу шакеги RN30, RN40, RN55
Консоль SR425, SR650
Подшипник менен суппорт BS30, BS40, BS55
Жөндөлүүчү капсула KPU10230, KPU159, KPU273-55
Вал RV102, RV159m, RV273m-55
Шпонкасы бар жөндөлүүчү капсула KPU10230S, KPU159S, KPU273S-55
Приводду бекитүү кронштейни SR200
Багыттагыч профиль RG95S
Коргоочу тыгызгыч PB14
Жандык кулпу SLE117
Парда профили (полотно) RHS117, RHS117P
Акыркы профиль RA120E
Валдуу привод
Төмөнкү тыгызгыч UP4, UP6
Жандык тыгызгыч UP5

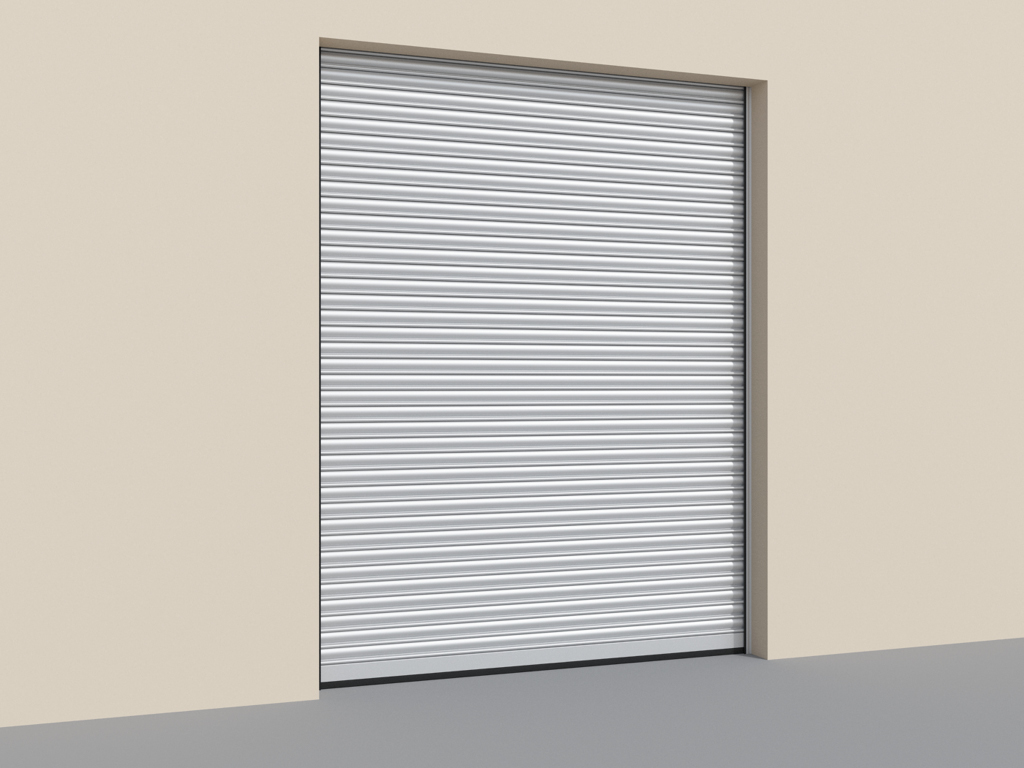

RHS117 катуу профилден жасалган болот рулондук дарбазалар.

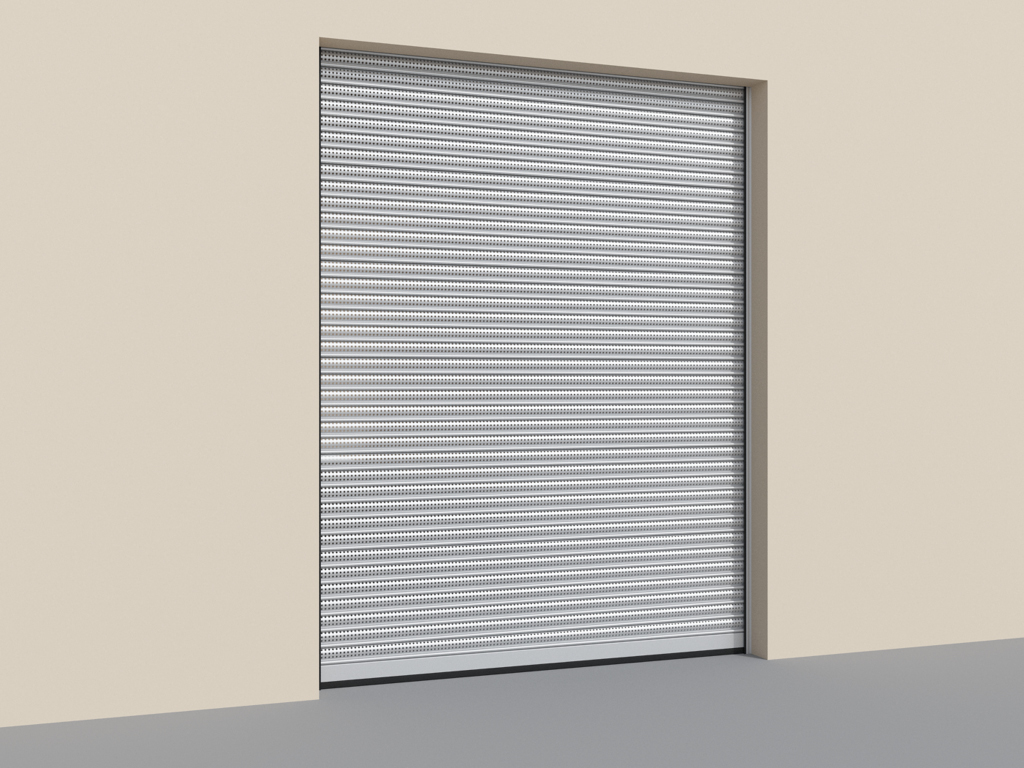

RHS117P перфорацияланган профилден жасалган болот рулондук дарбазалар.

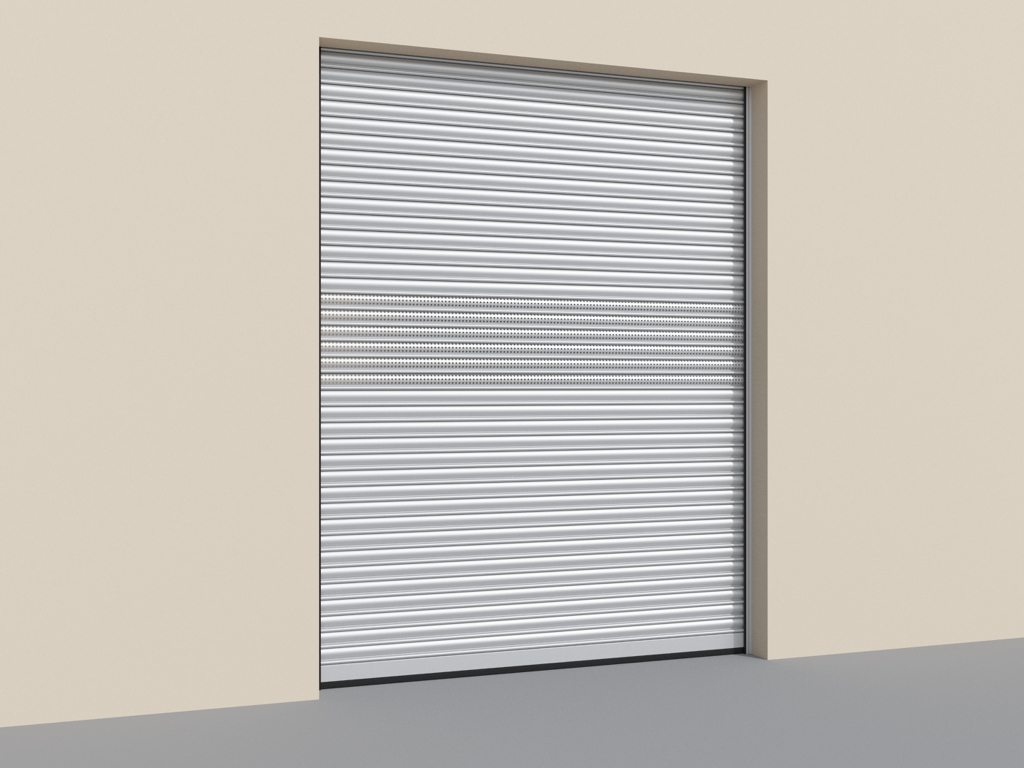

Катуу жана перфорацияланган профилдерден айкалышкан пардага ээ болот рулондук дарбазалар.

Параметр	Значение	Примечание
	Катуу болот профили RHS117	Валдуу электроприводу бар болот профилден жасалган өнөр жай рулондук дарбазалар
Материал	Цинктелген 0,9 мм калыңдыктагы болот	Конструкция бузулууга туруктуулук боюнча Р4–P5 класс жана өрт коопсуздугу боюнча К0 класс үлгүсүнө ээ
Вес профиля, кг/(п/м)	1,36
Вес профиля, кг/м²	11,61
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50
	Перфорацияланган болот профили RHS117P	Валдуу электроприводу бар болот профилден жасалган өнөр жайлык рулондук дарбазалар
Материал	Цинктелген 0,9 мм калыңдыктагы болот	Конструкция бузулууга туруктуулук боюнча Р4–P5 класс жана өрт коргоо боюнча К0 класс сертификатына ээ
Вес профиля, кг/(п/м)	1,2
Вес профиля, кг/м²	10,25
Количество ламелей на 1 м высоты полотна, шт.	8,54
Максимальная ширина полотна, м	11,8
Максимальная площадь полотна, м²	50

Туура орнотулуп, туура пайдаланылган рулондук дарбазалар ишенимдүүлүк жана узак мөөнөттүүлүктү камсыздайт. Рулондук дарбазаларыңыздын кызмат мөөнөтүн узартуу үчүн төмөнкү көрсөтмөлөрдү сактаңыз:

1. Өндүрүштү монтаждоо DoorHan компаниясынын рулондук дарбазаларды монтаждоо боюнча нускамасы жана техникалык документациясына так ылайык жасалышы керек.

2. Рулондук дарбазалар жылмакай, эч кандай токтотууларсыз жана түрткүлөрсүз ачылышы керек.

3. Конструкцияларды көтөрүү жана түшүрүү үчүн гана атайын каралган башкаруу механизмдерин колдонуу зарыл.

4. Парданын бир бөлүгүн көтөрүү же түшүрүү, өзгөчө чоң конструкцияларда, сунушталбайт.

5. Механикалык кулпу колдонулса, кулпу жабык абалда парданы көтөрүүгө тыюу салынат.

6. Автоматтык электроприводду колдонууда, приводдун кошумча колдонмосуна ылайык иш алып барыңыз.

7. Балдарды рулондук дарбаза башкаруу түзмөктөрүнөн (түймөлөрдөн, пульттардан) алыстатыңыз.

8. Рулондук дарбаза ачылып же жабылып жатканда адамдар менен жаныбарлардын дарбазанын аймагында болбогонуна көз салып туруңуз.

9. Конструкция иштеп жаткан учурда анын астында болууга катуу тыюу салынат, себеби жаракат алуу коркунучу бар.

10. Рулондук дарбазаларга сокку урбоо жана алардын эркин ачылышына жана жабылышына тоскоол болбоо зарыл.

11. Парда дарбаза ачылып-жабылып жаткан учурда тешикте башка буюмдардын болбогонуна көз салып туруңуз, анткени бул конструкциянын бузулушуна себеп болушу мүмкүн.

12. Кошумча жабдууларды же аксессуарларды орнотуу, ошондой эле бөлүктөрдү өз алдынча алмаштыруу же жөнгө салуу өндүрүүчүнүн кеңешисиз тыюу салынат (кеңеш берүү деген өндүрүүчүнүн көйгөйдүн так сүрөттөлүшү менен кайрылуусун түшүнөт, аны документтештирүү керек).

13. Кыш мезгилинде, рулондук дарбазанын бөлүктөрү муздаганда, парданы көтөрүү же түшүрүүдөн мурда, музду жана чет буюмдарды толугу менен кетиргенге чейин парданын контурун чымчып тазалоо зарыл, өзгөчө төмөнкү пландагы пол менен туташкан жерлерине көңүл буруу керек (алар да тазаланышы шарт).

14. Рулондук дарбазаларды туура эмес колдонууда, өндүрүүчү алардын бүтүндүгү жана туура иштеши үчүн жооптуу эмес.

15, Рулондук дарбазалардын же роллеттердин диагностикасы жана ремонту квалификациялуу адистер тарабынан гана жүргүзүлүшү керек.

16. Рольставналарды техникалык тейлөө жылына кеминде бир жолу туруктуу жүргүзүлүшү зарыл.

Упаковка в пузырчатую пленку	Характеристики упаковки
	Дарбазалардын бардык комплекттери аба көбүктүү пленкага оролуп, атайын жыгач поддонго жайгаштырылат
Длина, мм	Бул дарбазалардын комплекттеринин узундугуна жараша болот

Упаковка в дерево	Характеристики упаковки
Описание	Аба көбүктүү пленка, жыгач поддон, жыгач таякчалар, фанера
Высота, мм	650
Ширина, мм	680
Длина, мм	Дарбазанын комплект бөлүктөрүнүн узундугуна жараша болот

Кошумча сүрөттөмө печать

DoorHan концерни ушул дарбазалар үчүн P4–P5 класстагы бузулууга туруктуу жана өрттөн коргоочу K0 класстагы катуулугу жогору антивандалдык болот профилин иштеп чыккан.

Орнотуу

Способы монтажа

Подготовка строительного объекта

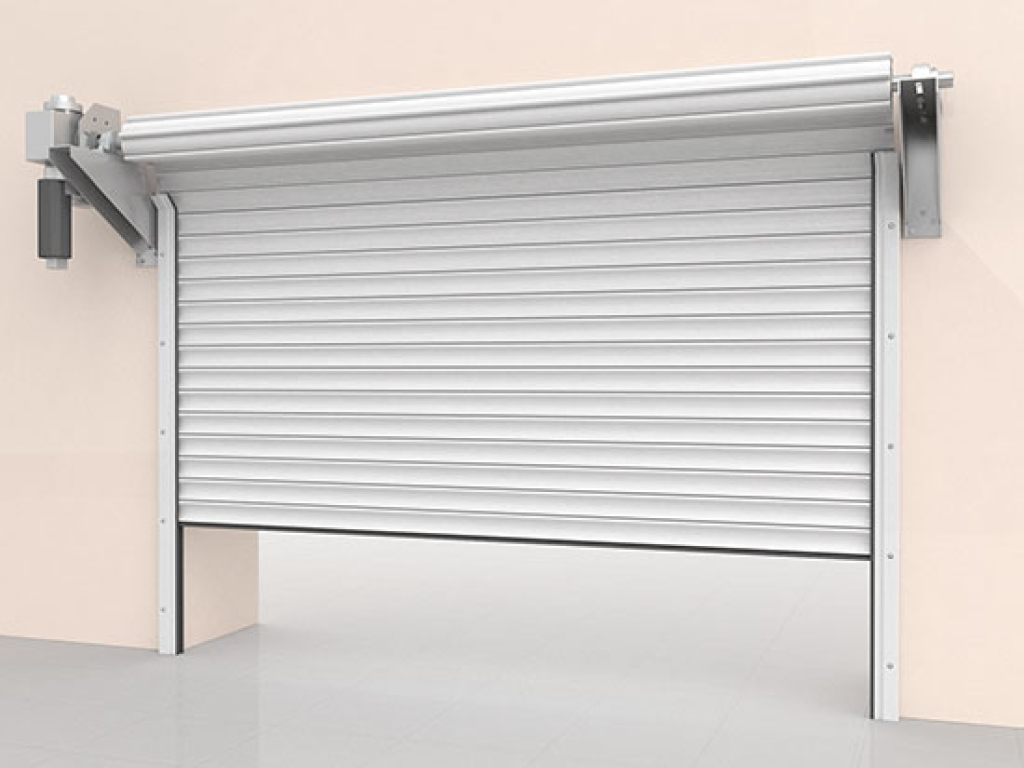

Ыкчам монтаж. Ыкчам монтаж үчүн тешикти кеңири даярдоо талап кылынбайт, болгону каптал аралык (500 ммден баштап) жана притолока (650 ммден баштап) өлчөмдөрү керек. Ыкчам монтаж түрүндө рулондук дарбазанын валдуу роликтүү пардасы менен валдуу электропривод консольдор тешиктин үстүнө орнотулат, ал эми багыттагыч профилдер эки жагынан бекитилет. Жабык рулондук дарбазалар тешикти толугу менен жабат жана дубалдын бети менен дээрлик бир деңгээлде жайгашат.

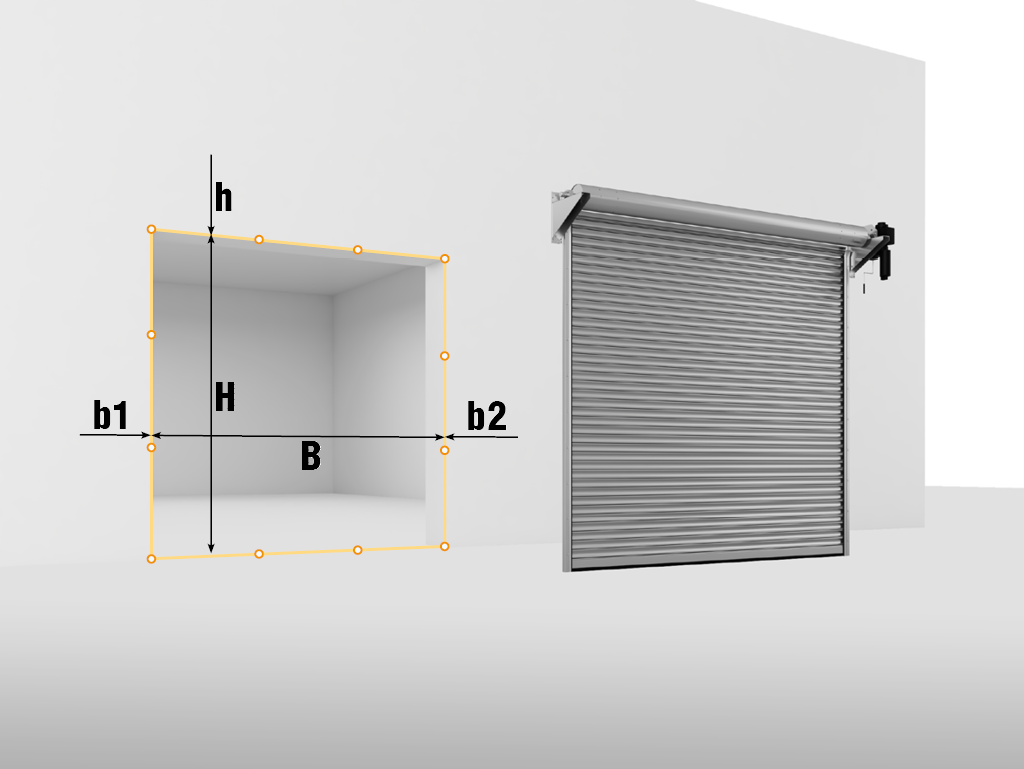

Ыкчам монтаж үчүн өлчөөлөрдүн параметрлери: H – ачылуу бийиктиги (максималдуу), мм; B – ачылуу туурасы (максималдуу), мм; h – притолока бийиктиги (минималдуу), мм; b1 жана b2 – оң жана сол жактагы каптал аралык (минималдуу), мм.
Для снятия замеров необходимо использовать рулетку и строительный уровень, или элетронные измерительные приборы. Замер каждого параметра рекомендуется производить минимум в трех точках.
Даярдалган тешиктер төмөнкү талаптарга жооп бериши керек: тешиктер тик бурчтуу формада болушу керек, тешиктин беттери тегиз жана жылмакай болушу зарыл, штукатурка суюктуктун агып кетүүсү жана жаралар болбошу керек, дубал монолиттүү болушу шарт, боштуктарсыз (бетон, металл, катуу кирпич), эгер кирпич бош болсо, тешикти металл бурчтук менен каптоо сунушталат, конструкциялар менен туташкан дубалдын ички жана тышкы беттери тегиз, чыккан же кирген бөлүктөрсүз болушу керек, жумушчу беттердин вертикалдык жана горизонталдык тайпылышы метрине 1,5 мм ашпашы керек, бирок жалпы 5 ммден ашпайт, диагоналдардын айырмасы 5 ммден ашпашы керек.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Валдуу электроприводу бар рулондук дарбазаларды монтаждоо боюнча нускамалар

PDF

Роллет системаларына карата сервис китеби

PDF

Болот профилдеринин бузулууга туруктуулугу

PDF

«Ролик менен прокатталган металл профильдеринин сертификаты»

PDF

«Ролик менен прокатталган металл профильдеринен жасалган роллет дарбазалардын сертификаты»

PDF

«Болот рулондук дарбазалардын паспорту»

PDF

Жыйноо схемасы. Валдуу электроприводу бар рулондук дарбаза

PDF

DWG

Кепилдик милдеттенмелери печать

Кардарга DoorHan концерни тарабынан чыгарылган рулондук дарбазалардын иштөө кепилдиги буюмду сатып алган күндөн тартып 1 жыл мөөнөткө берилет.
