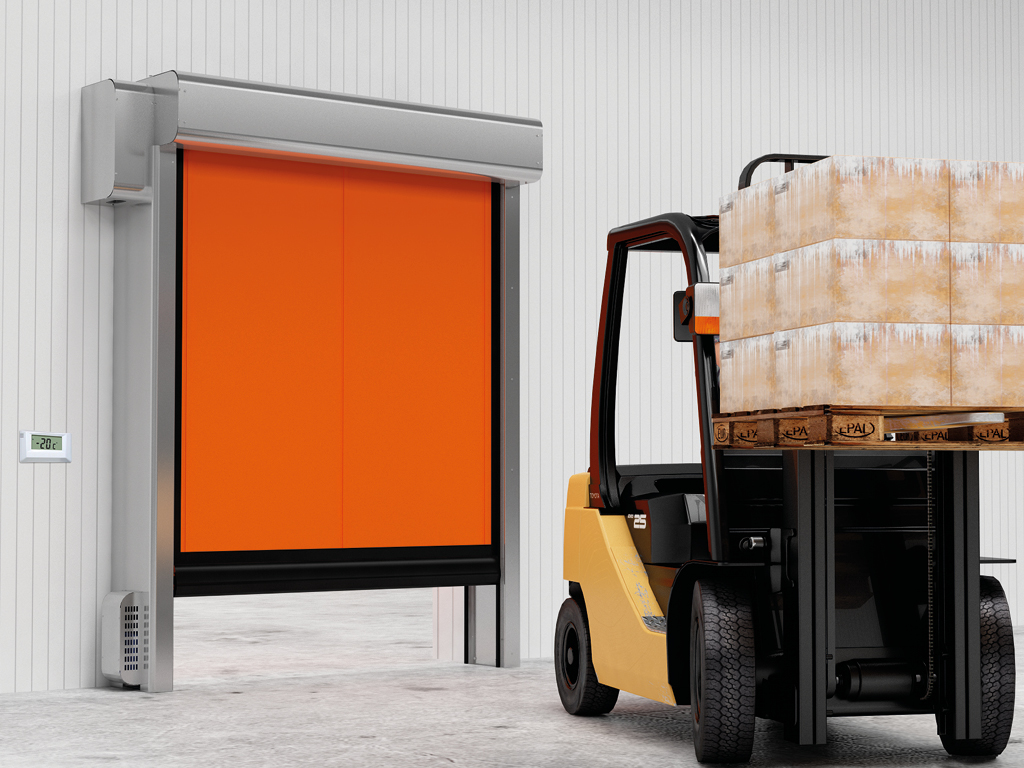

SPEEDROLL SDC сериясындагы жогорку ылдамдыктагы рулондуу эшиктер азык-түлүк, кампалар, соода жана башка объектилердеги муздаткыч камераларга орнотууга арналган.

Зона применения:

Муздаткыч камералар. Төмөнкү температурадагы кампалык комплекстер. Төмөн температура режимин сактоо зарыл болгон жайлар

монтаж менен заказ берүү

Артыкчылыктар

Муздатууга туруктуулук

Муздатуу камераларында -30 °C чейин температурада туруктуу иштөө.

Жогорку ылдамдыктагы эшиктер

Жогорку ылдамдыкта ачылуу.

Максималдуу жылуулук изоляциясы

Эки катмарлуу эшик системасы аркылуу максималдуу жылуулук изоляциясын камсыз кылуу, катмарлар ортосунда жылытылган мейкиндик бар.

Чыгымдын муздашына бөгөт коюу

Приводду, жетек жана катмарлар ортосундагы мейкиндикти жылытуу эшиктин муздашына жол бербейт.

Муздатууга туруктуулук

Муздатуу камераларында -30 °C чейин температурада туруктуу иштөө.

Жогорку ылдамдыктагы эшиктер

Жогорку ылдамдыкта ачылуу.

Максималдуу жылуулук изоляциясы

Чыгымдын муздашына бөгөт коюу

Приводду, жетек жана катмарлар ортосундагы мейкиндикти жылытуу эшиктин муздашына жол бербейт.

Дизайн

Полотно түстөрү

RAL 9010 (ак)

RAL 5002 (көк)

RAL 6026 (жашыл)

RAL 9006 (күмүш)

RAL 1003 (сары)

RAL 3002 (кызыл)

RAL 2004 (коңгуро)

Комплектация

Базовая комплектация

Дополнительная комплектация

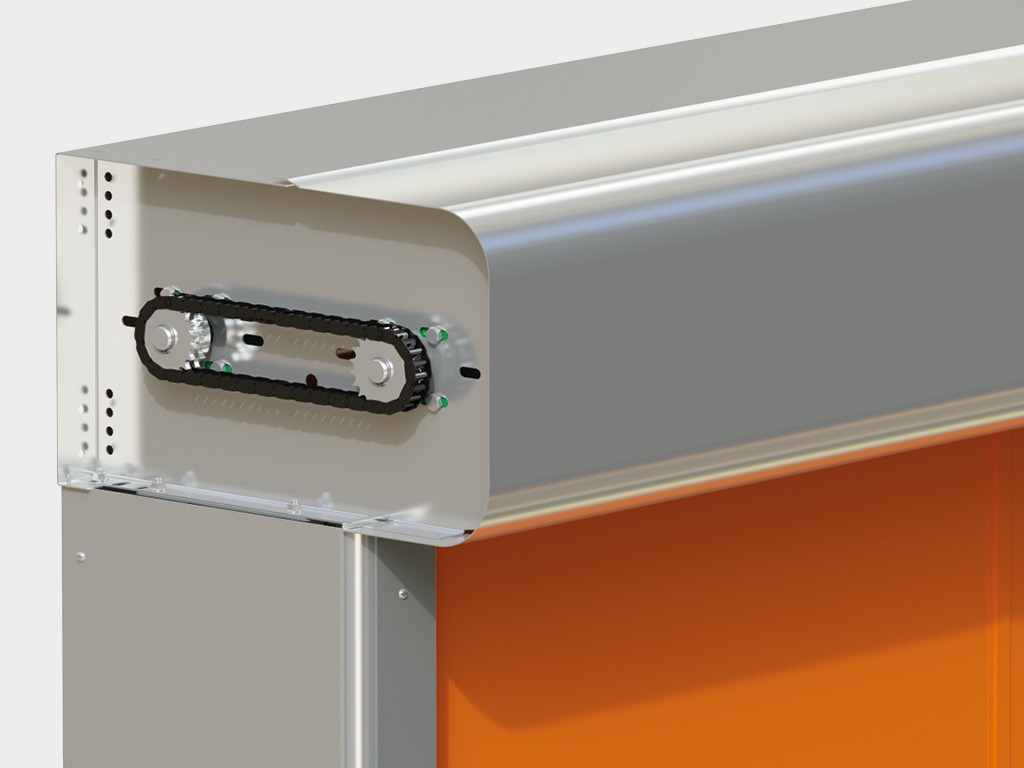

Түртүү жана корпустар мырышталган болоттон жасалган.

Вал диаметри 130 мм, мырышталган болоттон.

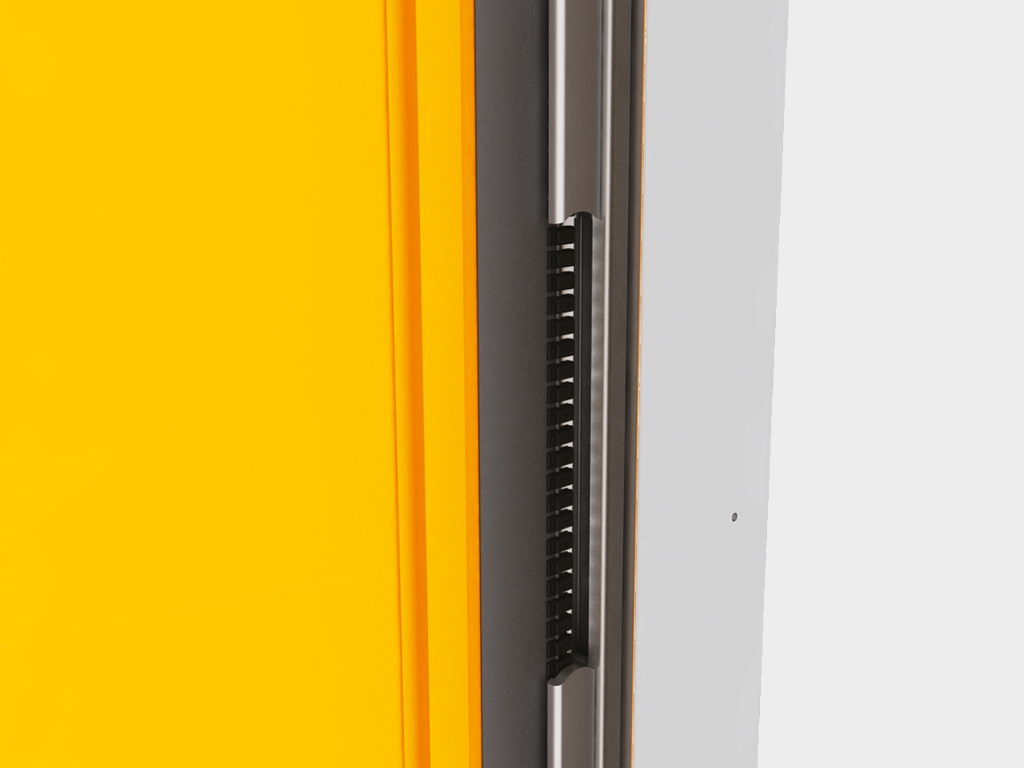

Жол көрсөтүүчү элементтер экструзияланган полиэтиленден жасалган.

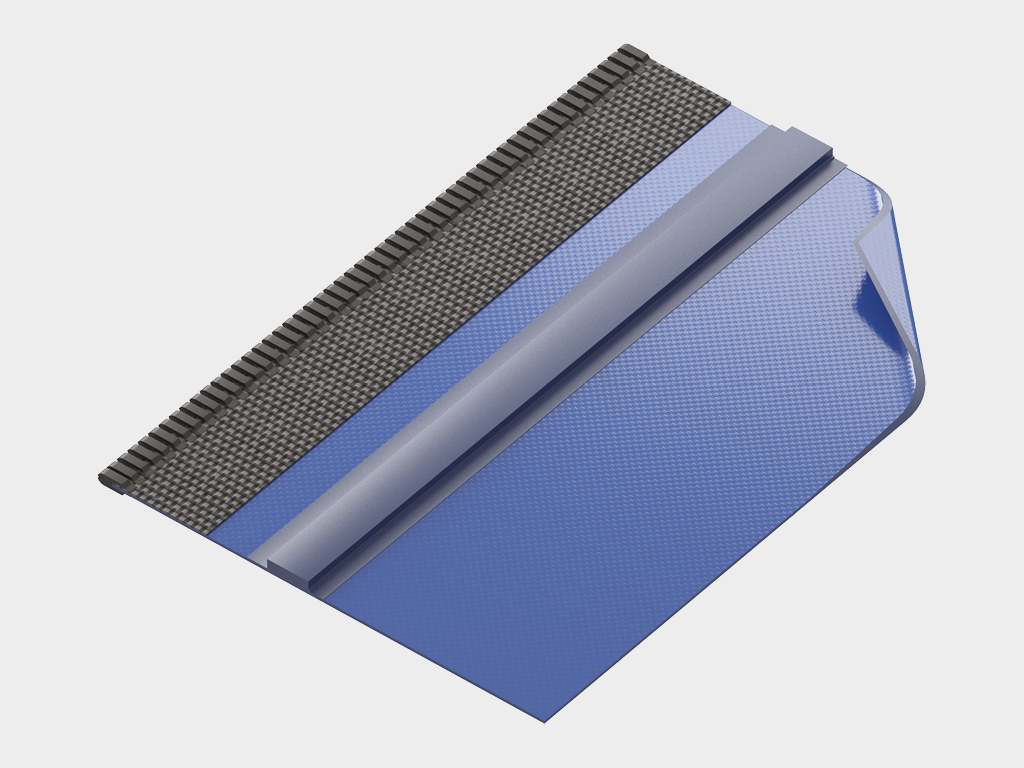

Полотно көрүнбөгөн, күчөтүлгөн ПВХ, салмагы 900–1200 г/м².

Башкаруу блогу — болоттон жасалган, боёлгон корпусунда (300 × 400 × 150 мм); коргоо классы — IP54; частоталык түрмөк менен жабдылган.

Фотоэлементтер полдон 500 мм бийиктикке орнотулат, ошондой эле полотонун туура эмес ачылышын аныктоочу, бок стоикалардын жогору жагындагы антизаклинивание сенсорлору бар.

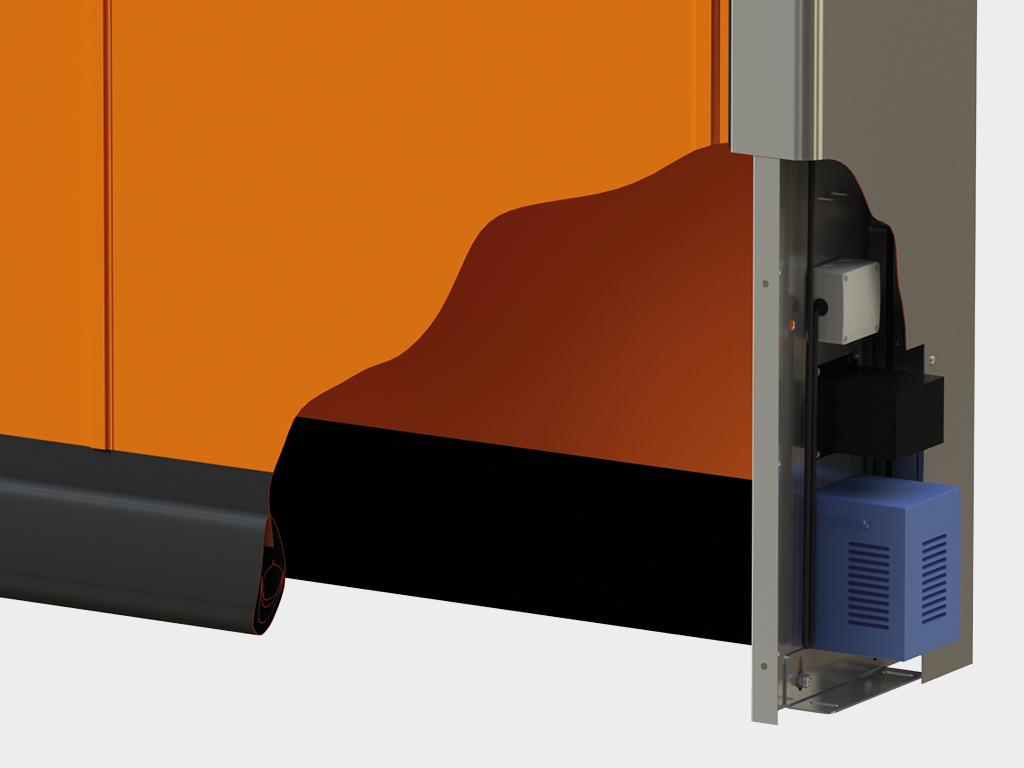

Драйверди жана стойкаларды, ошондой эле полотолордун ортосундагы мейкиндикти жылытуу системасы.

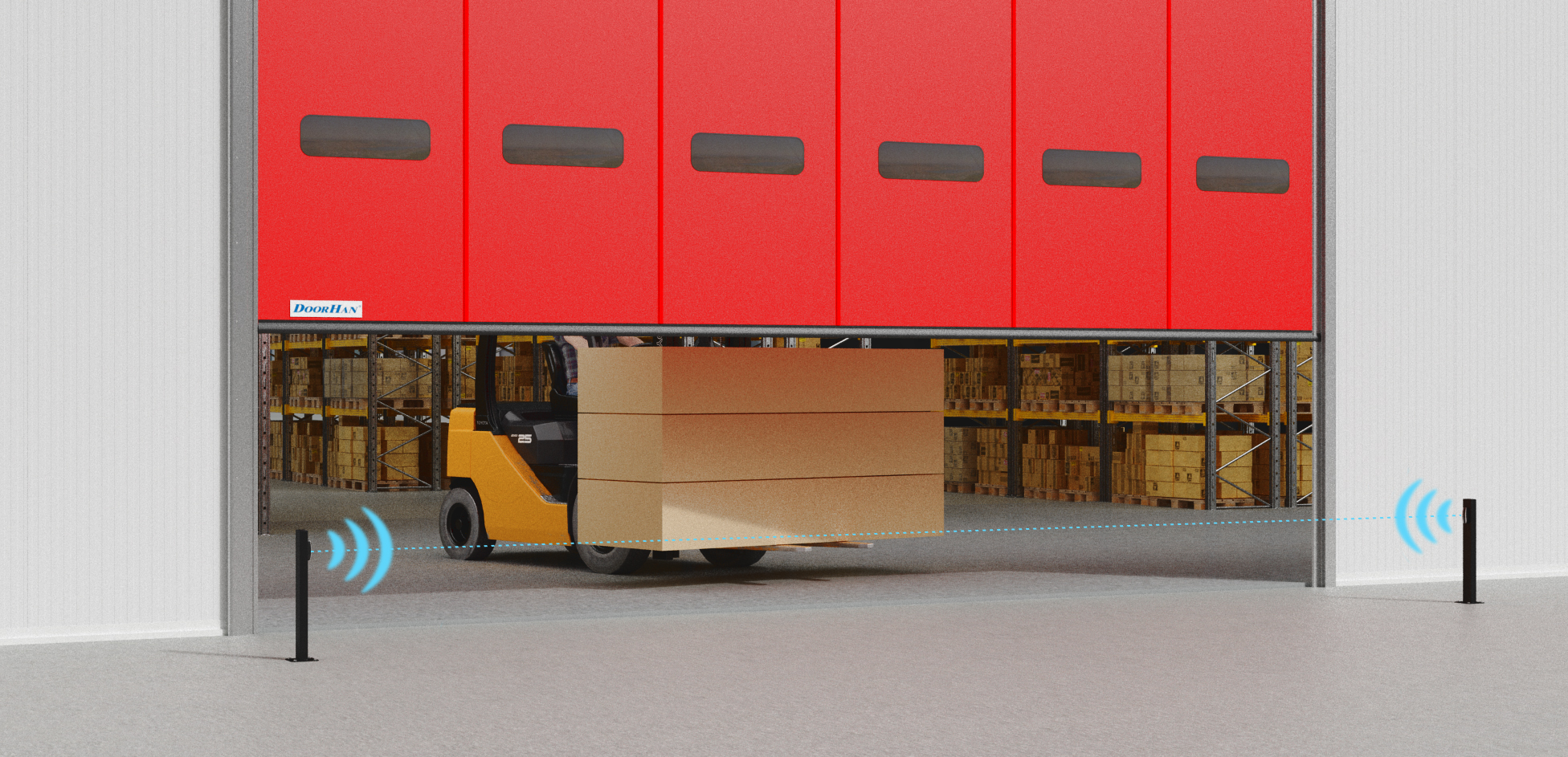

Сырткы фотоэлементтер колонкаларда жана сигнал лампалары менен жабдылган.

Артикул «Transmitter 4». TRANSMITTER 4 пульту DoorHan компаниясынын төрт автоматтык түзүлүшүн же башка өндүрүүчүлөрдүн DoorHan радиокабылдагычына туташкан автоматиканы алыстан башкаруу үчүн арналган.

Артикул «DHRE-1». DHRE-1 — тышкы бирканалдуу кабылдагыч, 433 МГц жыштыгында радиосигналдарды кабыл алууга арналган.

Артикул «DHRE-mini». Тышкы бирканалдуу компакттуу кабылдагыч, 433 МГц жыштыгында сигнал кабыл алат, туташтыруу үчүн зымдары бар.

Артикул «AD-06». Кийим сенсору — электрдик кыймылдаткычтарды автоматтык башкаруу үчүн колдонулат.

Артикул «147-3750». PA — өнөр жай воротторун жана башка түзүлүштөрдү башкаруу үчүн универсалдуу радар. Радар корпусу алюминий эритмесинен жасалган. Эки жактуу аныктоо диапазону бар. Мобилдик тиркеме аркылуу жөнгө салуу. Аныктоо бийиктиги — 2ден 6 метрге чейин (стандарт), 10 метрге чейин (X). Бурчту тууралоо — узундук багытында 0°дөн 90°г чейин.

Артикул «147-3751». PRO BT — адамды жана транспортту таанып билүүчү радар, өнөр жай воротторун жана башка түзүлүштөрдү башкаруу үчүн колдонулат. Транспорт каражаттарын жана жөө адамдарды айырмалап, узунунан жана туурасынан кыймылды аныктайт. Мобилдик тиркеме аркылуу жөнгө салуу. Аныктоо бийиктиги — 3төн 7 метрге чейин. Бурчту тууралоо — узундук багытында 0°дөн 180°г чейин.

Артикул «HSD1800». Радар кронштейни — вороттун вал корпусунун үстүнө датчикти орнотуу үчүн.

Артикул «KEYSWITCH_N». Ключ-кнопка — автоматтык системаны башкаруу блогуна башкаруу буйругун берүү үчүн колдонулат, ал воротторду ачат, токтотот жана жабат.

Артикул «PHOTOCELL-N». Фотоэлементтер — инфракызыл берүүчү жана кабылдагычтан турган коопсуздук түзүлүшү, вороттун проёмунда орнотулат. Инфракызыл нур кесилишинде автоматтык системанын башкаруу блогуна тоскоолдук пайда болгону тууралуу сигнал келип, система алдын ала белгиленген логика боюнча — токтотуу же реверс жүргүзөт. Фотоэлементтердин иштөө аралыгы — 20 метрге чейин.

Артикул «DKH009». Жогорку кубаттуулуктагы чоң башкаруу баскычы скоросттук вороттор үчүн.

Артикул «LAMP-PRO». Сигнал лампасы вороттордун кыймылы башталганда эскертет жана ачылыш-жабылыш циклынын бүтүндөй учурунда иштейт.

Артикул «LOOP1». Бирканалдуу магниттик петля детектору LOOP1. Артикул «LOOP2». Экиканалдуу магниттик петля детектору LOOP2. Детекторлор шлагбаумдарды, воротторду жана парковка системаларын башкаруу үчүн колдонулат. Бирканалдуу детектор бир транспорт агымын көзөмөлдөө жана башкаруу үчүн, экиканалдуу — эки транспорт агымын көзөмөлдөө же автоунаалардын кыймыл багытын аныктоо үчүн колдонулат.

Техникалык мүнөздөмөлөр

Таблица размеров

Конструкция

Стандартные конструктивные решения

Технические характеристики

Условия эксплуатации продукции

Упаковка

Параметр

Показатель

Ширина проема, мм

2 000–3 750

Высота проема, мм

2 000–3 000

Притолока, мм

1100дөн баштап

Пристенки, мм

225тен

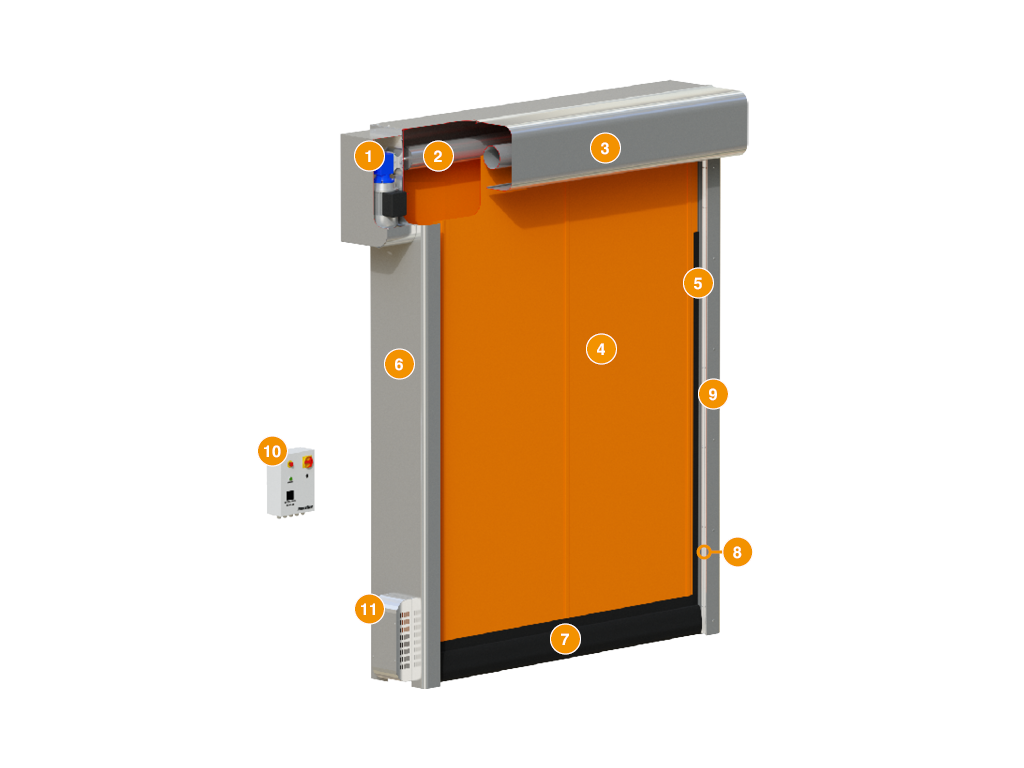

Электрдик кыймылдаткыч
Вал
Вал кутусу
Вороттун кездеси
Кездени жылдыруу үчүн багыттоочу
Стойка кутусу
Кезденинин төмөнкү жээги
Фотоэлемент
Стойка
Башкаруу блогу
Жылуулук желдеткичи

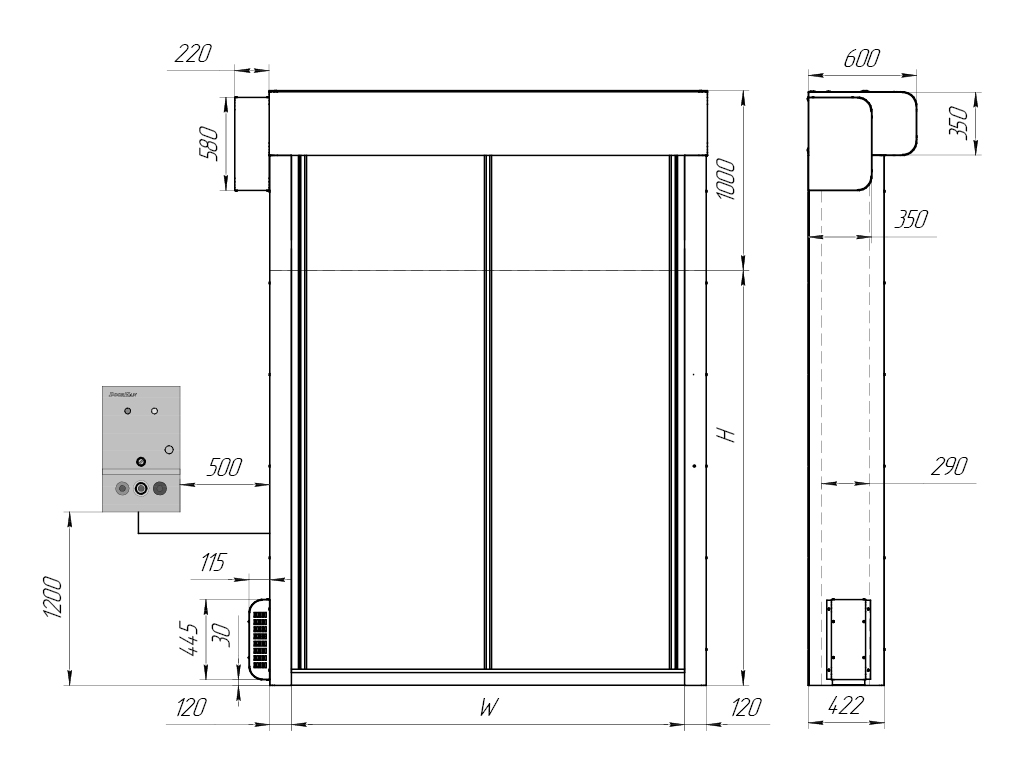

Эшиктин жалпы көрүнүшү жанына орнотулган кыймылдаткыч менен (сол жактан кыймылдаткыч / оң жактан кыймылдаткыч).

Усл. обозначение, наименование параметра	Расчетная формула
B, мм Ширина проема	2 000–3 750
H, мм Высота проема	2 000–3 000

Параметр	Значение	Примечание
Сопротивление ветровой нагрузке, Па, класс (ГОСТ 31174)	CLASS2	Кеңдиги 3 500 мм чейин болгон вороттор үчүн
Скорость открывания, м/с	1,0	Өлчөмү 3 000 × 3 000 мм чейин болгон вороттор үчүн
Скорость закрывания, м/с	0,8
Диапазон рабочих температур, °С	-30...+50	Температура режиминде -16...-30 °C иштетүүдө вороттун конструкциясында полотного арматура жок жана тунук секциялар орнотууга болбойт. «Коопсуздук профили» опциясы жеткиликсиз.
Мощность, Вт	1 500
Класс защиты IP	IP54	Аякталыш позициялары энкодер менен көзөмөлдөнөт.
Напряжение питания, В	220 В/50 Гц	Бир фазалуу.
Безотказность, количество циклов открывания-закрывания, не менее	1 500 000	Иштетүү шарттарына жараша өзгөрөт.

SPEEDROLL сериясындагы вороттордун шамалдык жүктөмгө туруштук берүү көрсөткүчү эшиктер жабык абалда турган учурдагы шарттарга ылайык берилген. Бул вороттор табигый же техногендик факторлордон улам туруктуу эмес жана жогорку шамалдык жүктөм пайда болгон жерлерде колдонулбайт, мисалы: деңиз жээгинде же тоолуу аймактарда жайгашкан имараттар; көп каттуу, көп кирүү-чыгуу жолдору бар жылууланган жер алдындагы паркингдер; күчтүү желдетүү системасы бар өндүрүш объекттери; көп эшиктери бар, татаал формалашкан имараттарда, кайсы жерде күчтүү шамал тосмолор пайда болушу мүмкүн. Жогорудагы факторлордун бирөөсү же бир нечеси болгондо SPEEDFOLD сериясындагы же HSSD спиралдык сериядагы воротторду колдонуу сунушталат.

Вороттордун ишенимдүү жана үзгүлтүксүз иштешин камсыздоо максатында техникалык текшерүү жана тейлөө иштери үзгүлтүксүз жүргүзүлүшү керек.

Воротторду кол менен ачып-жабуу атайын ачкыч менен ишке ашырылат.

Воротторго сокку уруп же алардын эркин ачылып-жабылышына тоскоолдук жаратууга болбойт.

ПВХ полотнолордун багыттоочу элементтерин булгануудан сактоо керек.

Вороттор ачылып-жабылып жатканда эшиктердин аймагында болуу тыюу салынат, бул жаракат алуу коркунучун алдын алуу үчүн.

Ворот ачылып-жабылган учурда эшиктердин аймагында эч кандай бөтөн буюмдар болбошу керек.

Упаковка в дерево	Характеристики упаковки
Описание	Таңгактоо — бул таяктардан жасалган жыгач куту, элементтердин ортосунда кагаз картоны салынган жана баары кыстыргычтар (хомуттар) менен бекемделген.
Длина, мм	Капы ачкычтарынын узундугуна жараша көз каранды
Ширина, мм	700
Высота, мм	665

Кошумча сүрөттөмө печать

DoorHan концерни эшиктерди жүк ташуучу транспортко гидравликалык көтөргүч кран же кеминде 2 метрлик тиштүү жүк ташуучу автопогрузчик аркылуу жүктөйт. Сатып алуучу же орнотуучу да таңгакталган эшиктерди жылдыруу үчүн ушундай эле жабдууну камсыз кылышы керек. Тиштүү жүк ташуучу вилкалар өндүрүүчү тарабынан берилген жыгач поддондун астына кирип, экинчи жагынан чыгып турушу зарыл. Кран же башка көтөрүүчү каражат колдонулганда тиешелүү жүк көтөрүү жөндөмдүүлүгүнө ээ стропторду колдонуу сунушталат.

Орнотуу

Способы монтажа

Подготовка строительного объекта

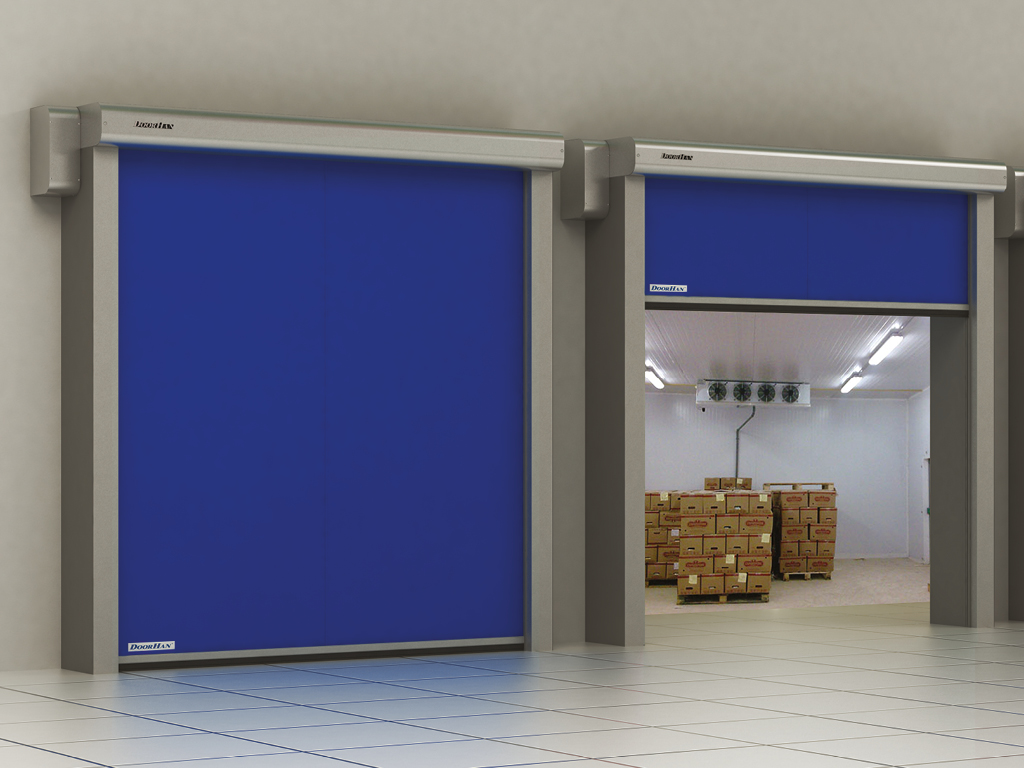

Жогорку ылдамдыктагы эшиктердин үстүңкү монтажы.

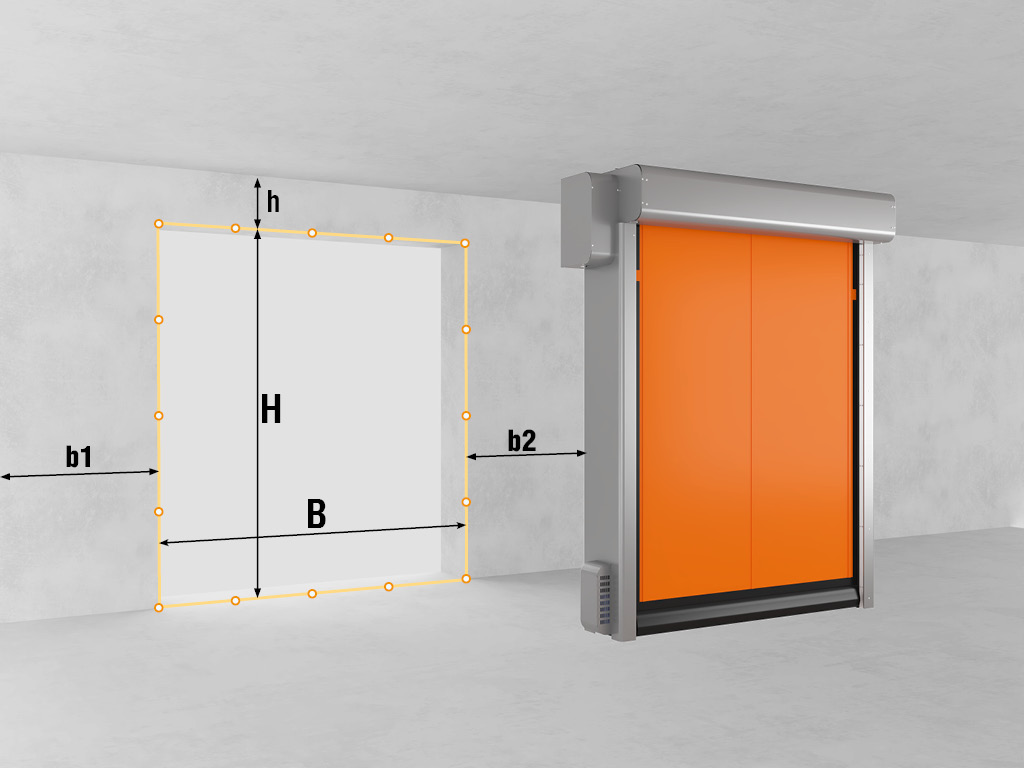

Бардык өлчөмдөр имараттын ичиндеги бөлмөдө жасалат. Ар бир өлчөмдү кеминде үч чекиттен өлчөө талап кылынат (үч чекит — эки учунда жана борборунда).
B — проемдун туурасы (сол четинен оң четине чейинки аралык),
H — проемдун бийиктиги (полдон проемдун жогорку чекитине чейинки аралык),
h — притолока (проемдун жогорку чекитинен түшкү төбөгө чейинки аралык),
b1 / b2 — сол жана оң тараптагы аралык (проемдун тиешелүү четинен тоскоолдуктун чейин аралык).
B жана H өлчөмдөрүн замерлегенде акыркы өлчөм катары эң чоң мааниси кабыл алынады, ал эми h, b1 жана b2 өлчөмдөрүн замерлегенде эң кичинекей мааниси кабыл алынат.

Документация

Инструкции

Паспорта и сертификаты

Чертежи

Жогорку ылдамдыктагы рулондуу эшиктер SPEEDROLL SDC (муздаткыч камералары үчүн)

PDF

DoorHan SERVO башкаруу блогу

PDF

Жогорку ылдамдыктагы рулондуу эшиктердин тейлөө китеби

PDF

Негизги радардык датчик РА

PDF

PRO радардык датчик

PDF

Сертификат тастыктамасы (жогорку ылдамдыктагы эшиктер)

PDF

Жогорку ылдамдыктагы рулондуу эшиктердин паспортту

PDF

Сертификат тастыктамасы (башкаруу блоктору)

PDF

Жогорку ылдамдыктагы рулондуу эшиктер SPEEDROLL SDC

PDF

DWG

SPEEDROLL SDC жогорку ылдамдыктагы рулондуу эшиктерди орнотуу схемасы

PDF

DWG

Кепилдик милдеттенмелери печать

Сатып алуучуга DoorHan концерни тарабынан чыгарылган жогорку ылдамдыктагы рулондуу эшиктердин иштөө кепилдиги берилип, чакан сатуулар үчүн 1 жылга, дилердик буйрутмалар үчүн 2 жылга эсептелет, сатып алынган күндөн тартып.
